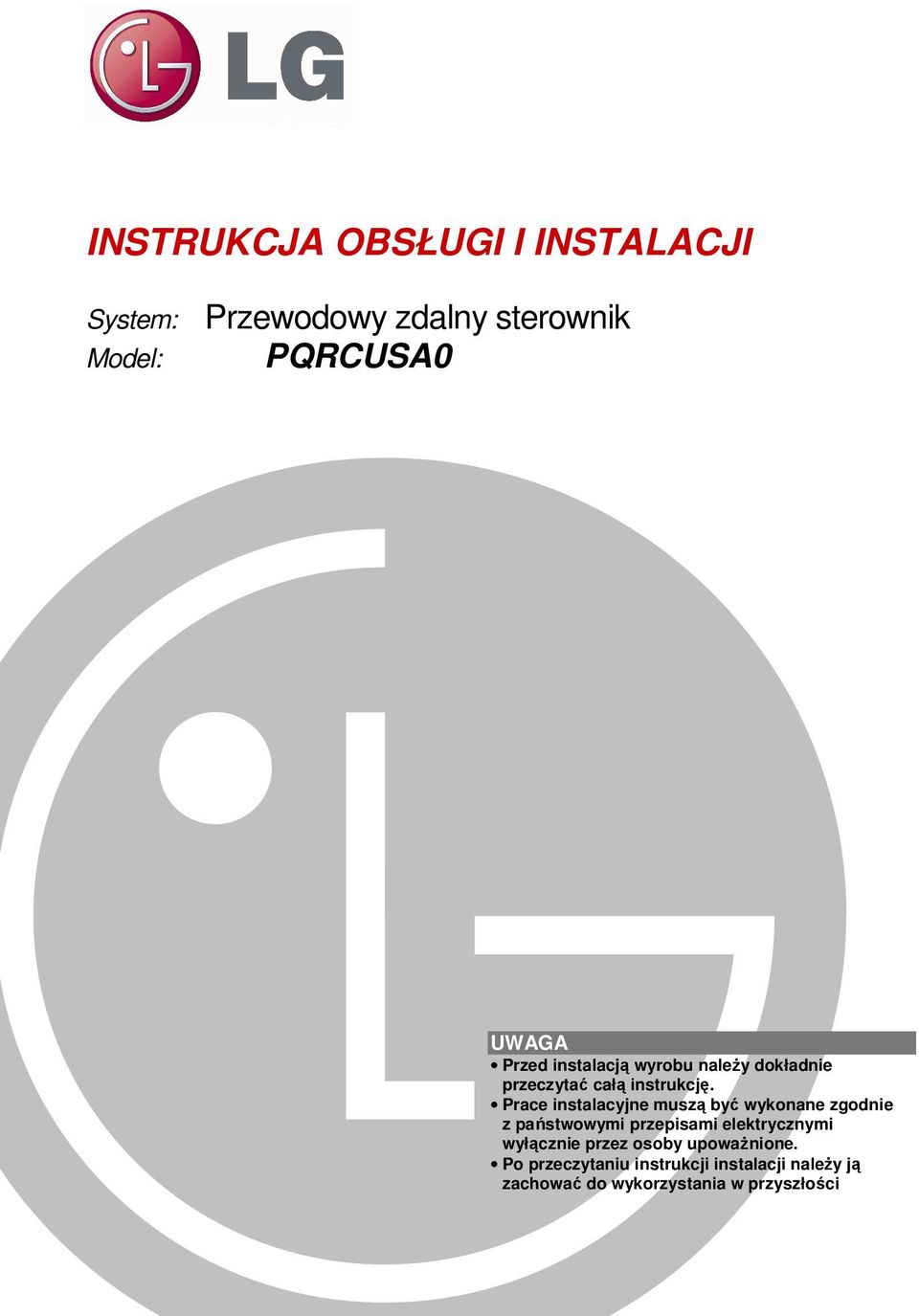

1 INSTRUKCJA OBSŁUGI I INSTALACJI System: Model: Przewodowy zdalny sterownik PQRCUSA0 UWAGA Przed instalacją wyrobu naleŝy dokładnie przeczytać całą instrukcję. Prace instalacyjne muszą być wykonane zgodnie z państwowymi przepisami elektrycznymi wyłącznie przez osoby upowaŝnione. Po przeczytaniu instrukcji instalacji naleŝy ją zachować do wykorzystania w przyszłości

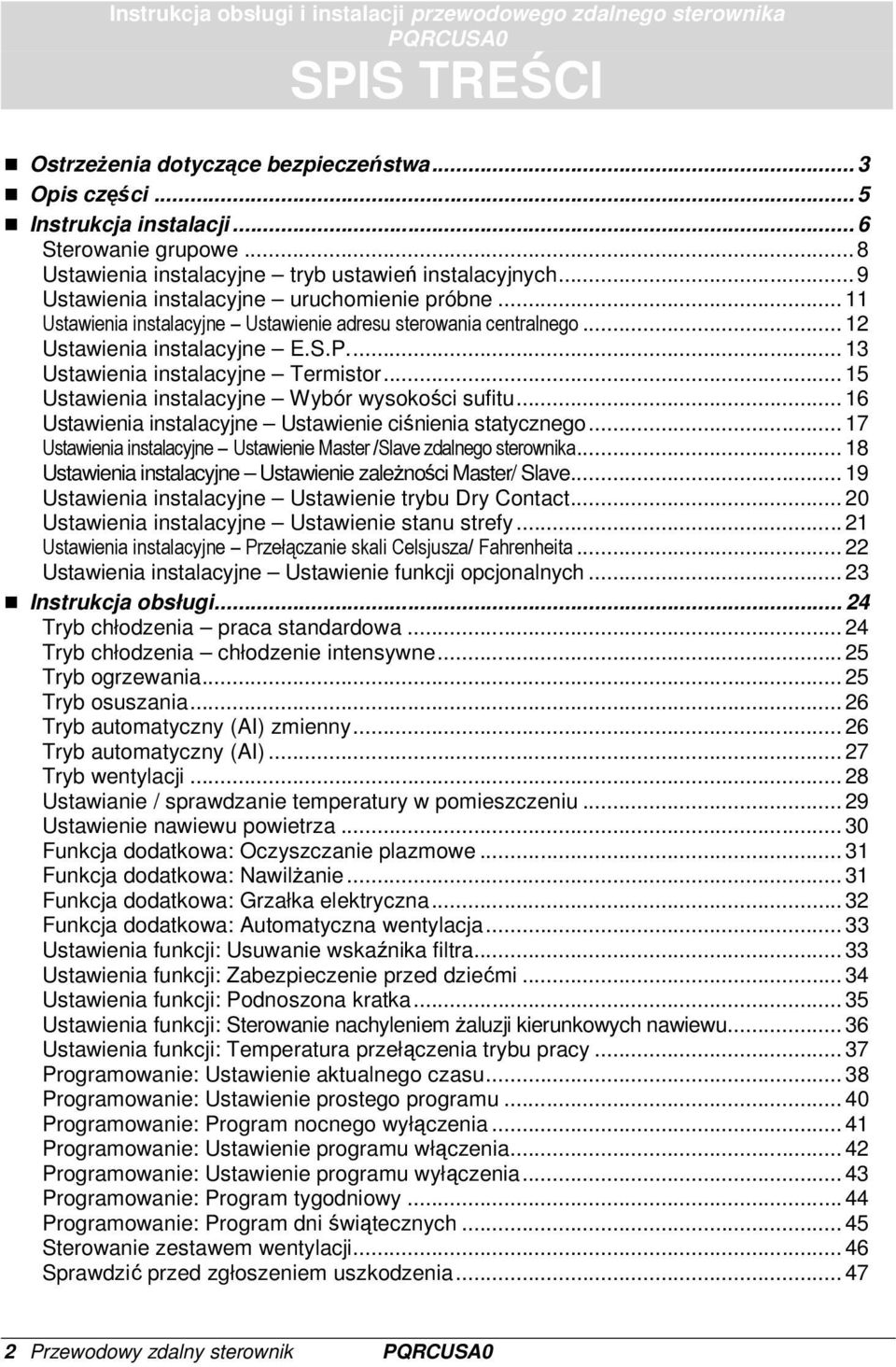

2 Instrukcja obsługi i instalacji przewodowego zdalnego sterownika PQRCUSA0 SPIS TREŚCI OstrzeŜenia dotyczące bezpieczeństwa... 3 Opis części... 5 Instrukcja instalacji... 6 Sterowanie grupowe... 8 Ustawienia instalacyjne tryb ustawień instalacyjnych... 9 Ustawienia instalacyjne uruchomienie próbne Ustawienia instalacyjne Ustawienie adresu sterowania centralnego Ustawienia instalacyjne E.S.P Ustawienia instalacyjne Termistor Ustawienia instalacyjne Wybór wysokości sufitu Ustawienia instalacyjne Ustawienie ciśnienia statycznego Ustawienia instalacyjne Ustawienie Master /Slave zdalnego sterownika Ustawienia instalacyjne Ustawienie zaleŝności Master/ Slave Ustawienia instalacyjne Ustawienie trybu Dry Contact Ustawienia instalacyjne Ustawienie stanu strefy Ustawienia instalacyjne Przełączanie skali Celsjusza/ Fahrenheita Ustawienia instalacyjne Ustawienie funkcji opcjonalnych Instrukcja obsługi Tryb chłodzenia praca standardowa Tryb chłodzenia chłodzenie intensywne Tryb ogrzewania Tryb osuszania Tryb automatyczny (AI) zmienny Tryb automatyczny (AI) Tryb wentylacji Ustawianie / sprawdzanie temperatury w pomieszczeniu Ustawienie nawiewu powietrza Funkcja dodatkowa: Oczyszczanie plazmowe Funkcja dodatkowa: NawilŜanie Funkcja dodatkowa: Grzałka elektryczna Funkcja dodatkowa: Automatyczna wentylacja Ustawienia funkcji: Usuwanie wskaźnika filtra Ustawienia funkcji: Zabezpieczenie przed dziećmi Ustawienia funkcji: Podnoszona kratka Ustawienia funkcji: Sterowanie nachyleniem Ŝaluzji kierunkowych nawiewu Ustawienia funkcji: Temperatura przełączenia trybu pracy Programowanie: Ustawienie aktualnego czasu Programowanie: Ustawienie prostego programu Programowanie: Program nocnego wyłączenia Programowanie: Ustawienie programu włączenia Programowanie: Ustawienie programu wyłączenia Programowanie: Program tygodniowy Programowanie: Program dni świątecznych Sterowanie zestawem wentylacji Sprawdzić przed zgłoszeniem uszkodzenia Przewodowy zdalny sterownik PQRCUSA0

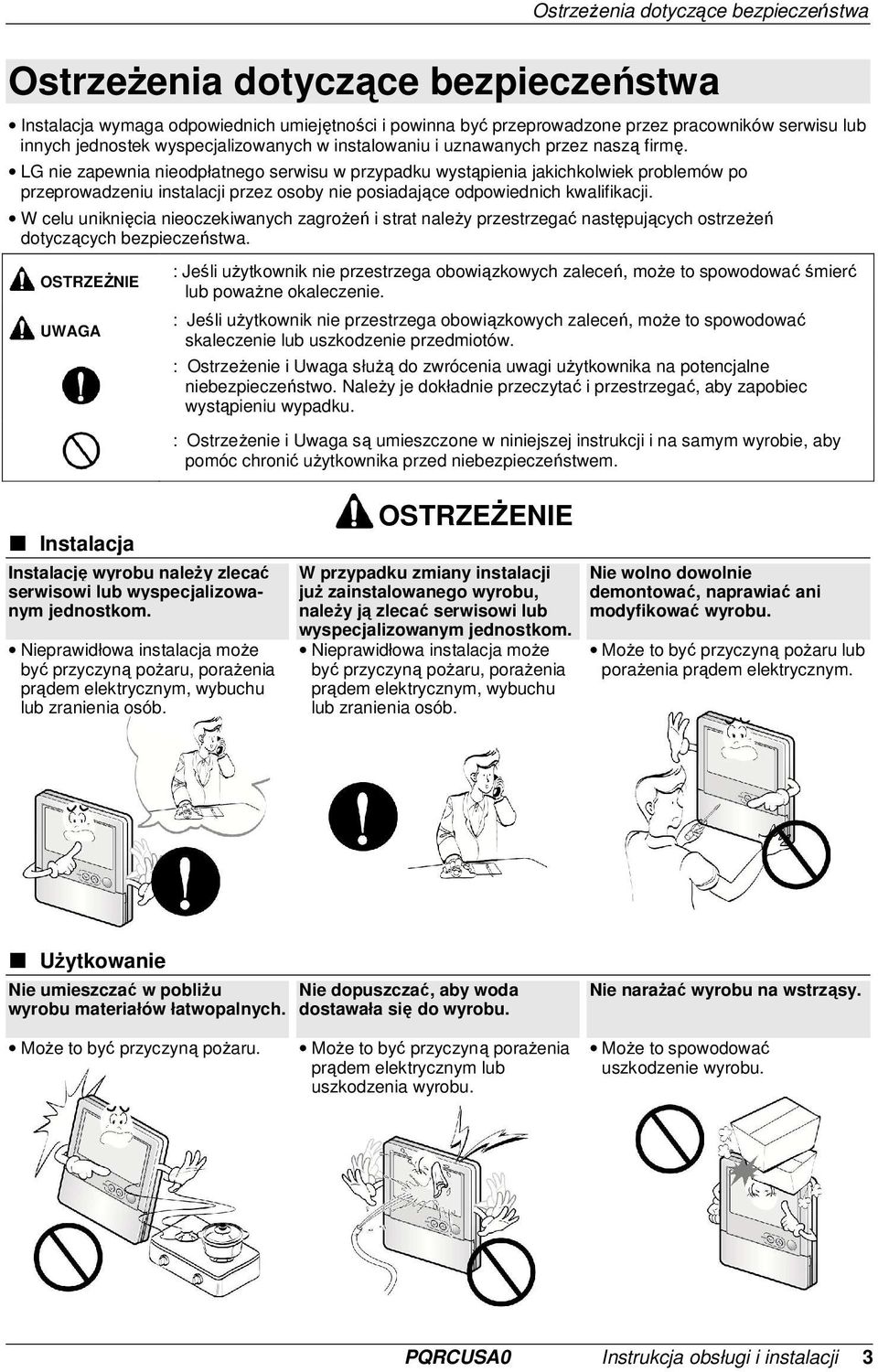

3 OstrzeŜenia dotyczące bezpieczeństwa OstrzeŜenia dotyczące bezpieczeństwa Instalacja wymaga odpowiednich umiejętności i powinna być przeprowadzone przez pracowników serwisu lub innych jednostek wyspecjalizowanych w instalowaniu i uznawanych przez naszą firmę. LG nie zapewnia nieodpłatnego serwisu w przypadku wystąpienia jakichkolwiek problemów po przeprowadzeniu instalacji przez osoby nie posiadające odpowiednich kwalifikacji. W celu uniknięcia nieoczekiwanych zagroŝeń i strat naleŝy przestrzegać następujących ostrzeŝeń dotyczących bezpieczeństwa. OSTRZEśNIE UWAGA : Jeśli uŝytkownik nie przestrzega obowiązkowych zaleceń, moŝe to spowodować śmierć lub powaŝne okaleczenie. : Jeśli uŝytkownik nie przestrzega obowiązkowych zaleceń, moŝe to spowodować skaleczenie lub uszkodzenie przedmiotów. : OstrzeŜenie i Uwaga słuŝą do zwrócenia uwagi uŝytkownika na potencjalne niebezpieczeństwo. NaleŜy je dokładnie przeczytać i przestrzegać, aby zapobiec wystąpieniu wypadku. : OstrzeŜenie i Uwaga są umieszczone w niniejszej instrukcji i na samym wyrobie, aby pomóc chronić uŝytkownika przed niebezpieczeństwem. Instalacja Instalację wyrobu naleŝy zlecać serwisowi lub wyspecjalizowanym jednostkom. Nieprawidłowa instalacja moŝe być przyczyną poŝaru, poraŝenia prądem elektrycznym, wybuchu lub zranienia osób. OSTRZEśENIE W przypadku zmiany instalacji juŝ zainstalowanego wyrobu, naleŝy ją zlecać serwisowi lub wyspecjalizowanym jednostkom. Nieprawidłowa instalacja moŝe być przyczyną poŝaru, poraŝenia prądem elektrycznym, wybuchu lub zranienia osób. Nie wolno dowolnie demontować, naprawiać ani modyfikować wyrobu. MoŜe to być przyczyną poŝaru lub poraŝenia prądem elektrycznym. UŜytkowanie Nie umieszczać w pobliŝu wyrobu materiałów łatwopalnych. Nie dopuszczać, aby woda dostawała się do wyrobu. Nie naraŝać wyrobu na wstrząsy. MoŜe to być przyczyną poŝaru. MoŜe to być przyczyną poraŝenia prądem elektrycznym lub uszkodzenia wyrobu. MoŜe to spowodować uszkodzenie wyrobu. PQRCUSA0 Instrukcja obsługi i instalacji 3

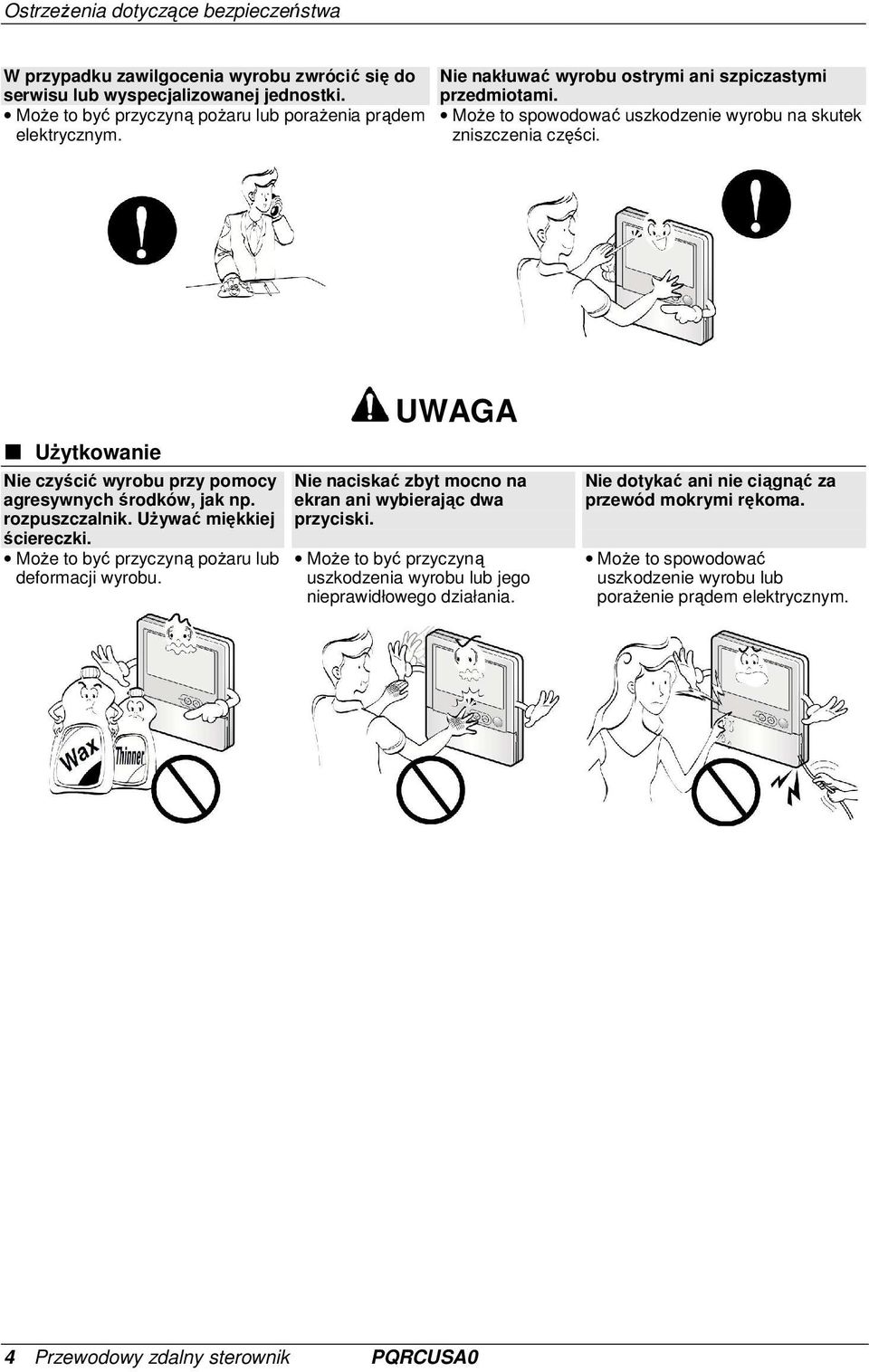

4 OstrzeŜenia dotyczące bezpieczeństwa W przypadku zawilgocenia wyrobu zwrócić się do serwisu lub wyspecjalizowanej jednostki. MoŜe to być przyczyną poŝaru lub poraŝenia prądem elektrycznym. Nie nakłuwać wyrobu ostrymi ani szpiczastymi przedmiotami. MoŜe to spowodować uszkodzenie wyrobu na skutek zniszczenia części. UŜytkowanie Nie czyścić wyrobu przy pomocy agresywnych środków, jak np. rozpuszczalnik. UŜywać miękkiej ściereczki. MoŜe to być przyczyną poŝaru lub deformacji wyrobu. UWAGA Nie naciskać zbyt mocno na ekran ani wybierając dwa przyciski. MoŜe to być przyczyną uszkodzenia wyrobu lub jego nieprawidłowego działania. Nie dotykać ani nie ciągnąć za przewód mokrymi rękoma. MoŜe to spowodować uszkodzenie wyrobu lub poraŝenie prądem elektrycznym. 4 Przewodowy zdalny sterownik PQRCUSA0

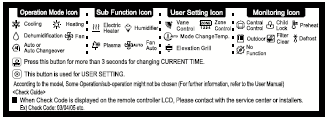

5 Opis części Opis części Nazwy i funkcje elementów zdalnego sterownika Etykietę informacyjną naleŝy nakleić wewnątrz pokrywy. MoŜna wybrać pomiędzy językami: angielskim, włoskim, hiszpańskim, francuskim lub niemieckim. 1. Ekran wskazujący stan pracy 2. Przycisk ustawiania temperatury 3. Odbiornik bezprzewodowego zdalnego sterownika Niektóre wyroby nie odbierają sygnałów bezprzewodowych. 4. Przycisk wentylacji 5. Przycisk wyboru trybu pracy 6. Przycisk funkcji podrzędnej 7. Przycisk ustawień funkcji 8. Przycisk wyjścia z opcji 9. Przycisk włączenia/ wyłączenia 10. Przycisk temperatury pomieszczenia 11. Przycisk prędkości wentylatora 12. Przycisk kierunku nawiewu powietrza 13. Przycisk programowania/ ustawiania czasu 14. Przycisk ustawiania/ anulowania 15. Przyciski w górę/ w dół/ prawo/ lewo W zaleŝności od typu wyrobu, niektóre funkcje mogą nie być obsługiwane ani wyświetlane. WyposaŜenie Przewód połączeniowy (1 szt., 10m) Wkręty do mocowania zdalnego sterownika (4 szt.) Instrukcja obsług/ instalacji Płytka instalacyjna przewodowego zdalnego sterownika Etykieta informacyjna (5 szt. 5 języków) PQRCUSA0 Instrukcja obsługi i instalacji 5

6 Instrukcja instalacji Instrukcja instalacji 1. Podłączyć przewód zdalnego sterownika do płytki instalacyjnej przewodowego zdalnego sterownika, jak pokazano na rysunku po prawej. 12V przewód czerwony (zasilanie) SIG przewód Ŝółty (sygnałowy) GND przewód czarny (uziemienie) Przewód zdalnego sterownika jest fabrycznie podłączony. Przewód zdalnego sterownika 2. Po zamocowaniu przewodu w rynience mocującej umieścić płytkę instalacyjną zdalnego sterownika w Ŝądanym miejscu. Przed zamocowaniem przewodu zdalnego sterownika w szczelinie mocującej usunąć wszelkie części obudowy blokujące instalację w wybranym połoŝeniu. szczelina mocująca <wierzchnia strona płytki instalacyjnej> <spodnia strona płytki instalacyjnej> 3. Po umieszczeniu płytki instalacyjnej zdalnego sterownika w Ŝądanym miejscu przymocować ją mocno wkrętami. (Jeśli instalacja ma być wykonana w puszcze podtynkowej, naleŝy płytkę instalacyjną zdalnego sterownika dopasować do puszki.) UŜyć dostarczonych wkrętów. Zamocować przewód zdalnego sterownika w szczelinie mocującej. Za pomocą wkrętów pewnie przymocować urządzenie do ściany. Płytka instalacyjna 6 Przewodowy zdalny sterownik PQRCUSA0

7 Instrukcja instalacji 4. Po zamocowaniu górnej części zdalnego sterownika do płytki instalacyjnej, jak pokazano na rysunku obok, nacisnąć na jego dolną część, aby zamontować sterownik na płytce. Do demontaŝu zdalnego sterownika z płytki instalacyjnej uŝyć wkrętaka, jak pokazano na rysunku po prawej. NaleŜy włoŝyć go w otwór oznaczony strzałką. Pociągnąć wkrętak w kierunku do przodu i odłączyć zdalny sterownik. 5. Za pomocą przewodu połączeniowego połączyć jednostkę wewnętrzną ze zdalnym sterownikiem. Sprawdzić prawidłowość połączenia złącza. Przewód połączeniowy do jedn. wewn. 6. Gdy odległość pomiędzy zdalnym sterownikiem, a jednostką wewnętrzną przekracza 10m, naleŝy uŝyć przewodu przedłuŝającego. UWAGA Przy instalacji zdalnego sterownika nie naleŝy zabudowywać go w ścianę (moŝe to spowodować uszkodzenie czujnika temperatury.) Nie instalować przewodu dłuŝszego niŝ 50m (moŝe to powodować błędy komunikacji). W celu zapewnienia prawidłowej instalacji, podczas instalowania przewodu przedłuŝającego sprawdzić kierunek połączenia złącza po stronie zdalnego sterownika i po stronie jednostki. Jeśli przewód przedłuŝający zostanie zainstalowany w odwrotnym kierunku, nie będzie moŝna podłączyć złączy. Specyfikacja przewodu przedłuŝającego: # 2, 3-Ŝyłowy, ekranowany. PQRCUSA0 Instrukcja obsługi i instalacji 7

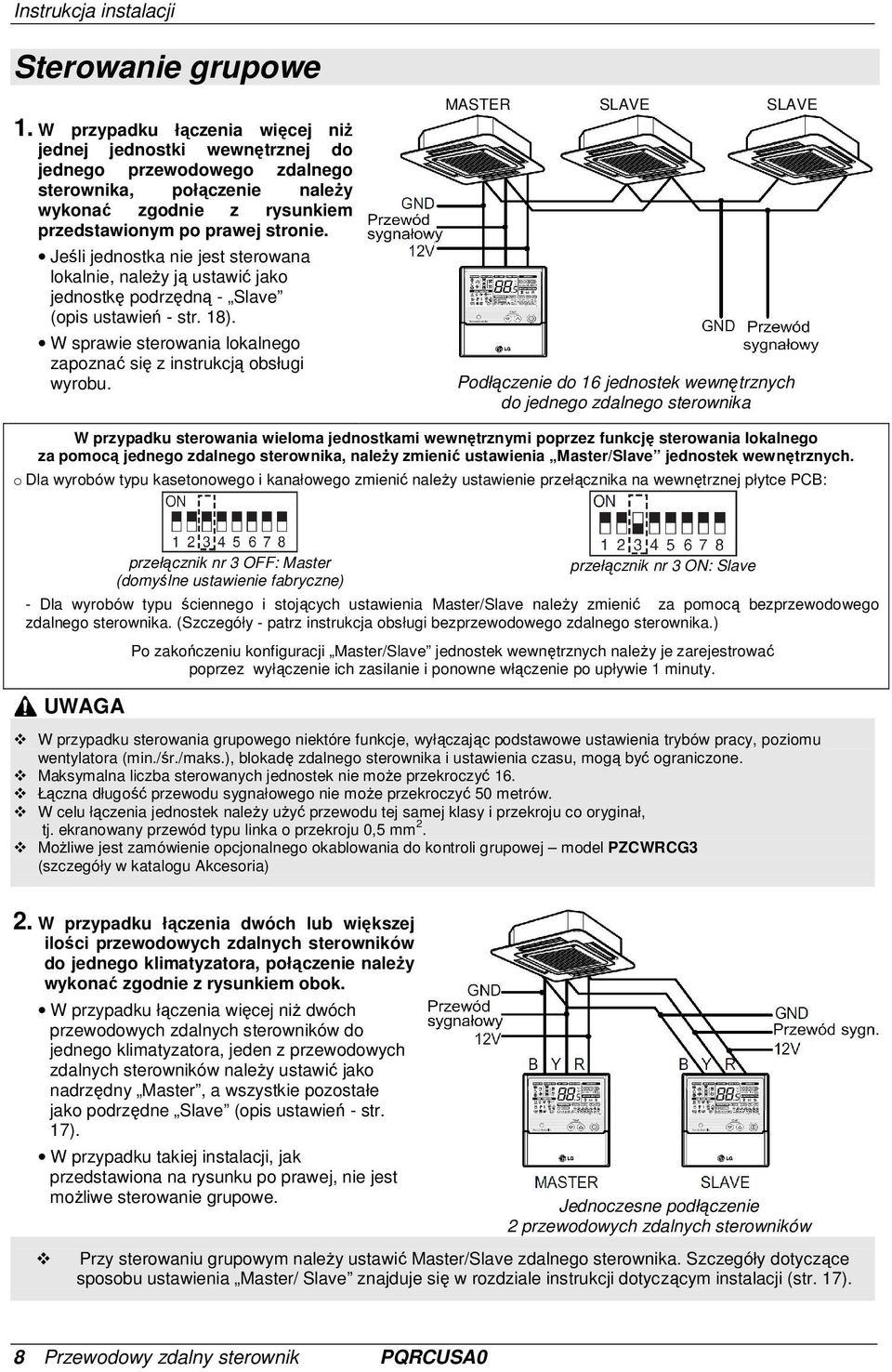

8 Instrukcja instalacji Sterowanie grupowe 1. W przypadku łączenia więcej niŝ jednej jednostki wewnętrznej do jednego przewodowego zdalnego sterownika, połączenie naleŝy wykonać zgodnie z rysunkiem przedstawionym po prawej stronie. Jeśli jednostka nie jest sterowana lokalnie, naleŝy ją ustawić jako jednostkę podrzędną - Slave (opis ustawień - str. 18). W sprawie sterowania lokalnego zapoznać się z instrukcją obsługi wyrobu. MASTER SLAVE SLAVE Podłączenie do 16 jednostek wewnętrznych do jednego zdalnego sterownika W przypadku sterowania wieloma jednostkami wewnętrznymi poprzez funkcję sterowania lokalnego za pomocą jednego zdalnego sterownika, naleŝy zmienić ustawienia Master/Slave jednostek wewnętrznych. o Dla wyrobów typu kasetonowego i kanałowego zmienić naleŝy ustawienie przełącznika na wewnętrznej płytce PCB: przełącznik nr 3 OFF: Master (domyślne ustawienie fabryczne) przełącznik nr 3 ON: Slave - Dla wyrobów typu ściennego i stojących ustawienia Master/Slave naleŝy zmienić za pomocą bezprzewodowego zdalnego sterownika. (Szczegóły - patrz instrukcja obsługi bezprzewodowego zdalnego sterownika.) UWAGA Po zakończeniu konfiguracji Master/Slave jednostek wewnętrznych naleŝy je zarejestrować poprzez wyłączenie ich zasilanie i ponowne włączenie po upływie 1 minuty. W przypadku sterowania grupowego niektóre funkcje, wyłączając podstawowe ustawienia trybów pracy, poziomu wentylatora (min./śr./maks.), blokadę zdalnego sterownika i ustawienia czasu, mogą być ograniczone. Maksymalna liczba sterowanych jednostek nie moŝe przekroczyć 16. Łączna długość przewodu sygnałowego nie moŝe przekroczyć 50 metrów. W celu łączenia jednostek naleŝy uŝyć przewodu tej samej klasy i przekroju co oryginał, tj. ekranowany przewód typu linka o przekroju 0,5 mm 2. MoŜliwe jest zamówienie opcjonalnego okablowania do kontroli grupowej model PZCWRCG3 (szczegóły w katalogu Akcesoria) 2. W przypadku łączenia dwóch lub większej ilości przewodowych zdalnych sterowników do jednego klimatyzatora, połączenie naleŝy wykonać zgodnie z rysunkiem obok. W przypadku łączenia więcej niŝ dwóch przewodowych zdalnych sterowników do jednego klimatyzatora, jeden z przewodowych zdalnych sterowników naleŝy ustawić jako nadrzędny Master, a wszystkie pozostałe jako podrzędne Slave (opis ustawień - str. 17). W przypadku takiej instalacji, jak przedstawiona na rysunku po prawej, nie jest moŝliwe sterowanie grupowe. Jednoczesne podłączenie 2 przewodowych zdalnych sterowników Przy sterowaniu grupowym naleŝy ustawić Master/Slave zdalnego sterownika. Szczegóły dotyczące sposobu ustawienia Master/ Slave znajduje się w rozdziale instrukcji dotyczącym instalacji (str. 17). 8 Przewodowy zdalny sterownik PQRCUSA0

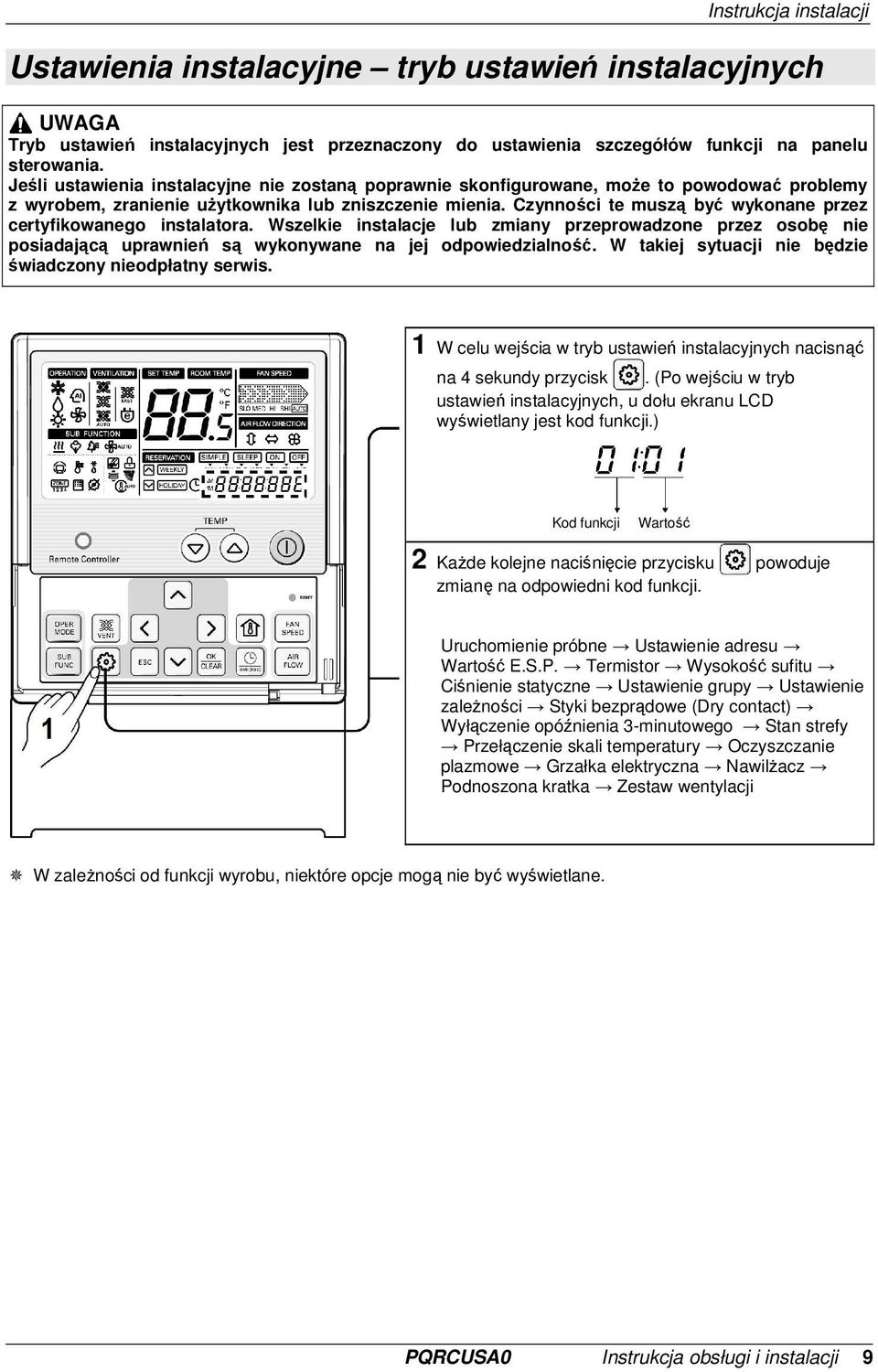

9 Instrukcja instalacji Ustawienia instalacyjne tryb ustawień instalacyjnych UWAGA Tryb ustawień instalacyjnych jest przeznaczony do ustawienia szczegółów funkcji na panelu sterowania. Jeśli ustawienia instalacyjne nie zostaną poprawnie skonfigurowane, moŝe to powodować problemy z wyrobem, zranienie uŝytkownika lub zniszczenie mienia. Czynności te muszą być wykonane przez certyfikowanego instalatora. Wszelkie instalacje lub zmiany przeprowadzone przez osobę nie posiadającą uprawnień są wykonywane na jej odpowiedzialność. W takiej sytuacji nie będzie świadczony nieodpłatny serwis. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk. (Po wejściu w tryb ustawień instalacyjnych, u dołu ekranu LCD wyświetlany jest kod funkcji.) Kod funkcji Wartość 2 KaŜde kolejne naciśnięcie przycisku powoduje zmianę na odpowiedni kod funkcji. Uruchomienie próbne Ustawienie adresu Wartość E.S.P. Termistor Wysokość sufitu Ciśnienie statyczne Ustawienie grupy Ustawienie zaleŝności Styki bezprądowe (Dry contact) Wyłączenie opóźnienia 3-minutowego Stan strefy Przełączenie skali temperatury Oczyszczanie plazmowe Grzałka elektryczna NawilŜacz Podnoszona kratka Zestaw wentylacji W zaleŝności od funkcji wyrobu, niektóre opcje mogą nie być wyświetlane. PQRCUSA0 Instrukcja obsługi i instalacji 9

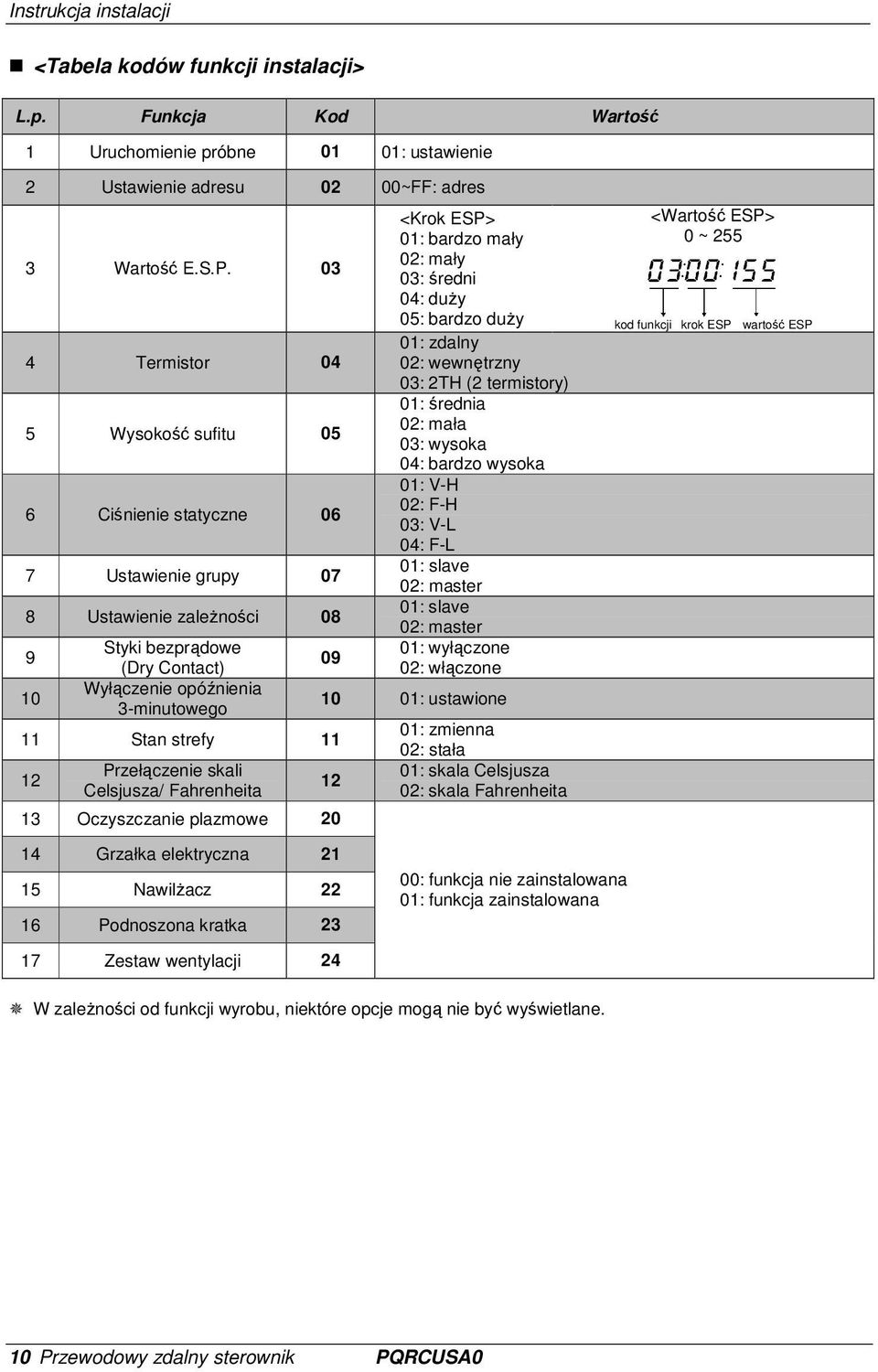

10 Instrukcja instalacji <Tabela kodów funkcji instalacji> L.p. Funkcja Kod Wartość 1 Uruchomienie próbne 01 01: ustawienie 2 Ustawienie adresu 02 00~FF: adres 3 Wartość E.S.P Termistor 04 5 Wysokość sufitu 05 6 Ciśnienie statyczne 06 7 Ustawienie grupy 07 8 Ustawienie zaleŝności Styki bezprądowe (Dry Contact) Wyłączenie opóźnienia 3-minutowego Stan strefy Przełączenie skali Celsjusza/ Fahrenheita <Krok ESP> 01: bardzo mały 02: mały 03: średni 04: duŝy 05: bardzo duŝy 01: zdalny 02: wewnętrzny 03: 2TH (2 termistory) 01: średnia 02: mała 03: wysoka 04: bardzo wysoka 01: V-H 02: F-H 03: V-L 04: F-L 01: slave 02: master 01: slave 02: master 01: wyłączone 02: włączone 10 01: ustawione Oczyszczanie plazmowe Grzałka elektryczna NawilŜacz Podnoszona kratka Zestaw wentylacji 24 01: zmienna 02: stała 01: skala Celsjusza 02: skala Fahrenheita 00: funkcja nie zainstalowana 01: funkcja zainstalowana <Wartość ESP> 0 ~ 255 kod funkcji krok ESP wartość ESP W zaleŝności od funkcji wyrobu, niektóre opcje mogą nie być wyświetlane. 10 Przewodowy zdalny sterownik PQRCUSA0

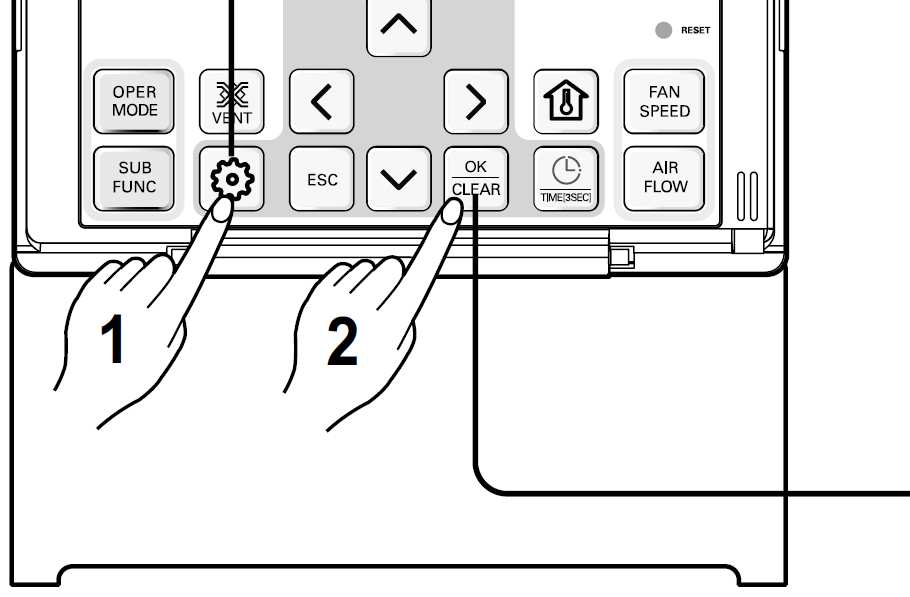

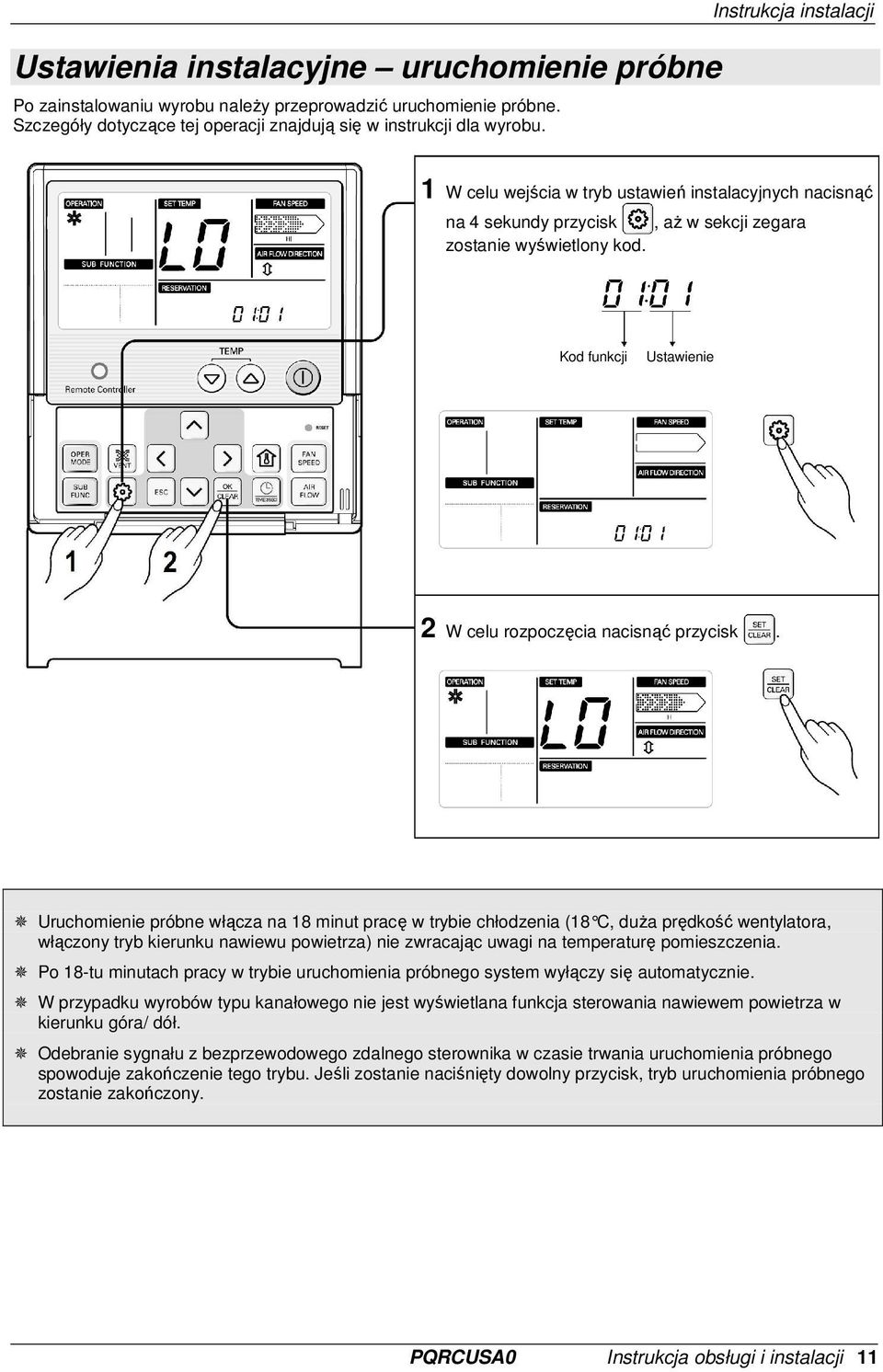

11 Ustawienia instalacyjne uruchomienie próbne Po zainstalowaniu wyrobu naleŝy przeprowadzić uruchomienie próbne. Szczegóły dotyczące tej operacji znajdują się w instrukcji dla wyrobu. Instrukcja instalacji 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlony kod. Kod funkcji Ustawienie 2 W celu rozpoczęcia nacisnąć przycisk. Uruchomienie próbne włącza na 18 minut pracę w trybie chłodzenia (18 C, duŝa prędkość wentylatora, włączony tryb kierunku nawiewu powietrza) nie zwracając uwagi na temperaturę pomieszczenia. Po 18-tu minutach pracy w trybie uruchomienia próbnego system wyłączy się automatycznie. W przypadku wyrobów typu kanałowego nie jest wyświetlana funkcja sterowania nawiewem powietrza w kierunku góra/ dół. Odebranie sygnału z bezprzewodowego zdalnego sterownika w czasie trwania uruchomienia próbnego spowoduje zakończenie tego trybu. Jeśli zostanie naciśnięty dowolny przycisk, tryb uruchomienia próbnego zostanie zakończony. PQRCUSA0 Instrukcja obsługi i instalacji 11

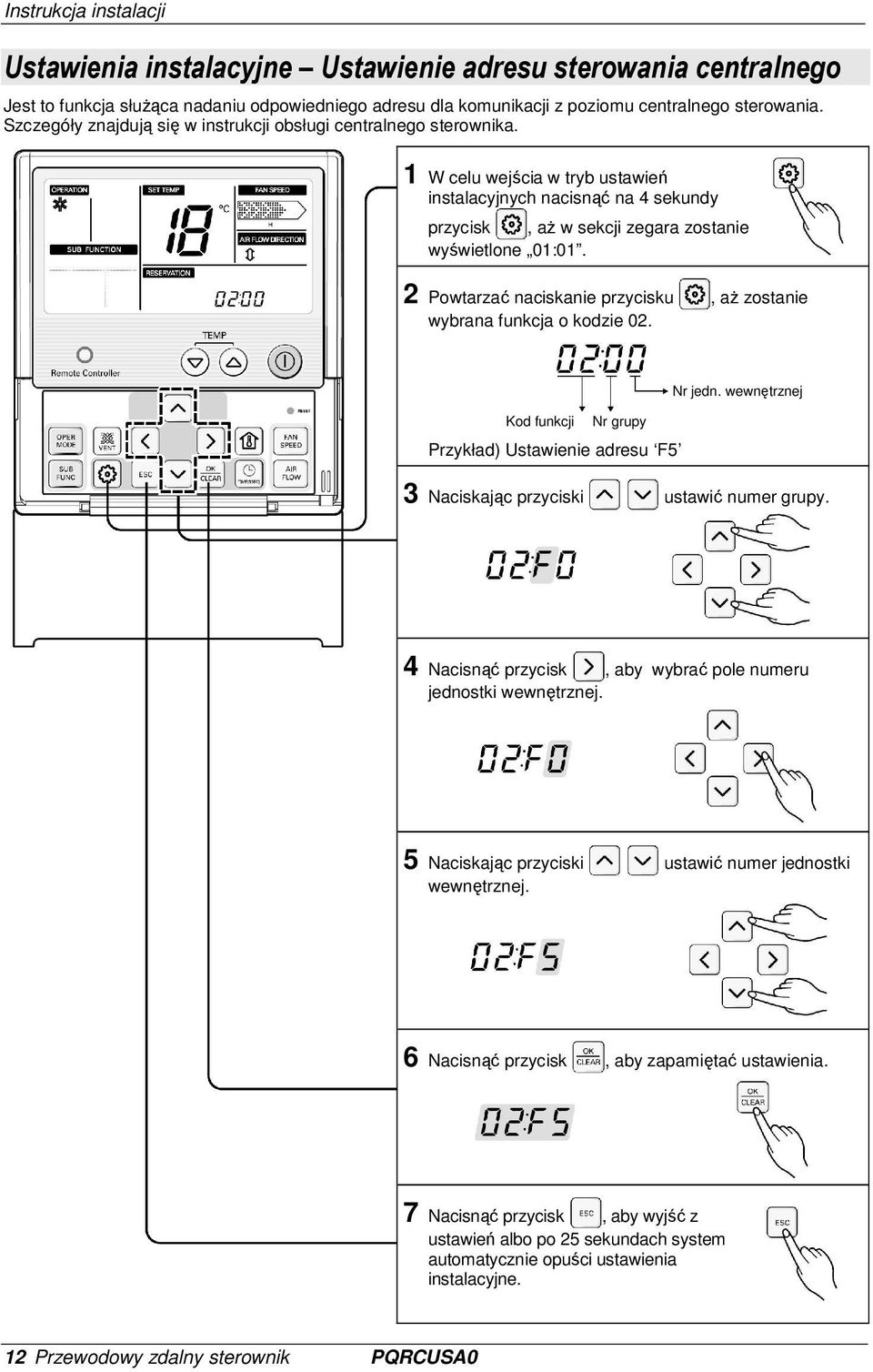

12 Instrukcja instalacji Ustawienia instalacyjne Ustawienie adresu sterowania centralnego Jest to funkcja słuŝąca nadaniu odpowiedniego adresu dla komunikacji z poziomu centralnego sterowania. Szczegóły znajdują się w instrukcji obsługi centralnego sterownika. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 02. Nr jedn. wewnętrznej Kod funkcji Nr grupy Przykład) Ustawienie adresu F5 3 Naciskając przyciski ustawić numer grupy. 4 Nacisnąć przycisk, aby wybrać pole numeru jednostki wewnętrznej. 5 Naciskając przyciski ustawić numer jednostki wewnętrznej. 6 Nacisnąć przycisk, aby zapamiętać ustawienia. 7 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. 12 Przewodowy zdalny sterownik PQRCUSA0

13 Ustawienia instalacyjne E.S.P. Instrukcja instalacji E.S.P. to funkcja, która decyduje o sile nawiewu dla poszczególnych prędkości wentylatora klimatyzatorów kanałowych. PoniewaŜ jest to funkcja ułatwiająca instalację, nie naleŝy z niej korzystać podczas normalnego uŝytkowania zdalnego sterownika. UWAGA Jeśli funkcja ESP zostanie ustawiona nieprawidłowo, klimatyzator moŝe pracować niepoprawnie. Ustawienia te muszą zostać przeprowadzone przez certyfikowanego technika. Funkcja ta jest uŝywana tylko dla klimatyzatorów typu kanałowego. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 03. Kod funkcji Krok ESP Wartość ESP 3 Naciskając przyciski ustawić krok ESP. (01: bardzo mały, 02: mały, 03: średni, 04: duŝy, 05: bardzo duŝy) 4 Nacisnąć przycisk, aby wybrać następne ustawienie ESP. 5 Naciskając przyciski wybrać wartość ESP (0~255). PQRCUSA0 Instrukcja obsługi i instalacji 13

14 Instrukcja instalacji 6 Nacisnąć przycisk, aby zapamiętać ustawienia. 7 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. NaleŜy zachować ostroŝność i nie zmieniać wartości ESP dla kaŝdego kroku wentylacji. Ustawień dokonuje się zgodnie z wytycznymi danego produktu (wg tabel konfiguracji E.S.P. danej jednostki kanałowej patrz instrukcje instalacji danego produktu). Tym samym zakres ustawień jest dla danego modelu moŝe być ograniczony. Z uwagi na to, Ŝe wartość ESP jest juŝ odpowiednio ustawiona w procesie produkcyjnym, zaleca się, aby nie wprowadzać innych wartości niŝ podane w tabeli danego modelu. 14 Przewodowy zdalny sterownik PQRCUSA0

15 Ustawienia instalacyjne Termistor Funkcja ta słuŝy do wyboru czujnika temperatury mierzącego temperaturę w pomieszczeniu. Instrukcja instalacji 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 04. Kod funkcji Ustawienie termistora Przykład) Ustawienie termistora 2TH (dwa termistory) 3 Naciskając przyciski ustawić tryb pracy termistora. (01: zdalny sterownik, 02: wewnętrzny, 03: 2TH -dwa termistory) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. System będzie korzystała z wartości mierzonej czujnikiem z jednostki wewnętrznej lub ze zdalnego sterownika. <Tabela uŝycia termistora> Wybór czujnika temperatury Funkcja 01 Jednostka wewnętrzna Wykorzystywany czujnik znajdujący się w jednostce wewnętrznej 02 Zdalny sterownik Wykorzystywany czujnik znajdujący się w zdalnym sterowniku 03 2 TH (dwa termistory) Po porównaniu temperatury czujników z jednostki wewnętrznej i zdalnego sterownika wykorzystywany jest czujnik o niŝszej temperaturze. PQRCUSA0 Instrukcja obsługi i instalacji 15

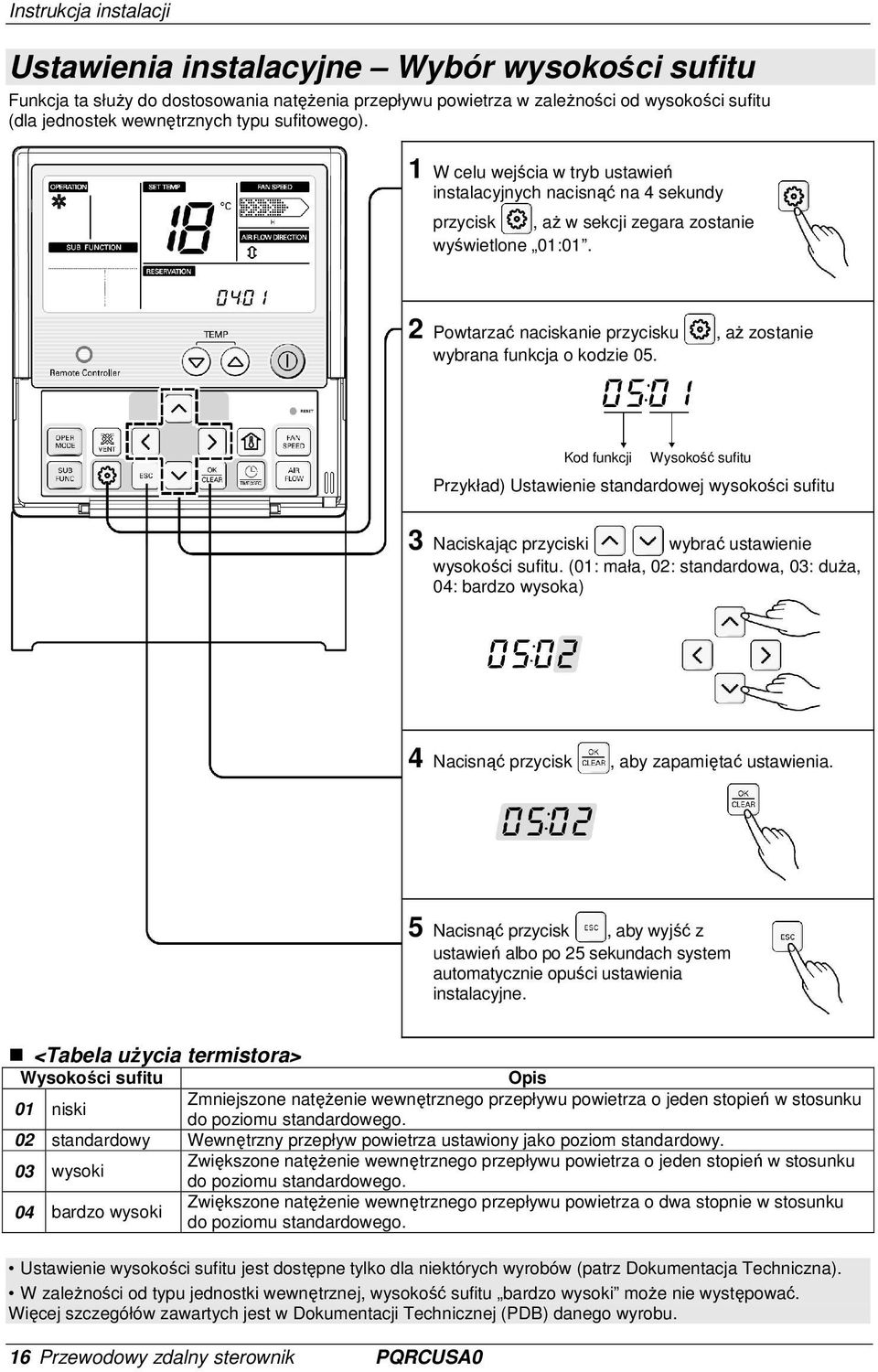

16 Instrukcja instalacji Ustawienia instalacyjne Wybór wysokości sufitu Funkcja ta słuŝy do dostosowania natęŝenia przepływu powietrza w zaleŝności od wysokości sufitu (dla jednostek wewnętrznych typu sufitowego). 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 05. Kod funkcji Wysokość sufitu Przykład) Ustawienie standardowej wysokości sufitu 3 Naciskając przyciski wybrać ustawienie wysokości sufitu. (01: mała, 02: standardowa, 03: duŝa, 04: bardzo wysoka) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. <Tabela uŝycia termistora> Wysokości sufitu Opis 01 niski Zmniejszone natęŝenie wewnętrznego przepływu powietrza o jeden stopień w stosunku do poziomu standardowego. 02 standardowy Wewnętrzny przepływ powietrza ustawiony jako poziom standardowy. 03 wysoki Zwiększone natęŝenie wewnętrznego przepływu powietrza o jeden stopień w stosunku do poziomu standardowego. 04 bardzo wysoki Zwiększone natęŝenie wewnętrznego przepływu powietrza o dwa stopnie w stosunku do poziomu standardowego. Ustawienie wysokości sufitu jest dostępne tylko dla niektórych wyrobów (patrz Dokumentacja Techniczna). W zaleŝności od typu jednostki wewnętrznej, wysokość sufitu bardzo wysoki moŝe nie występować. Więcej szczegółów zawartych jest w Dokumentacji Technicznej (PDB) danego wyrobu. 16 Przewodowy zdalny sterownik PQRCUSA0

17 Instrukcja instalacji Ustawienia instalacyjne Ustawienie ciśnienia statycznego Funkcja ta ma zastosowanie tylko do wyrobów typu kanałowego. Ustawienie jej w innym przypadku spowoduje nieprawidłowe działanie. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 06. Kod funkcji Ciśnienie 3 Naciskając przyciski wybrać ustawienie ciśnienia statycznego. (01:V-H, 02:F-H, 03:V-L, 04:F-L) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. <Tabela ciśnienia statycznego> Funkcja Wybrane ciśnienie Stan strefy Standardowa wartość ESP 01 V-H zmienna wysoka 02 F-H stała wysoka 03 V-L zmienna niska 04 F-L stała niska PQRCUSA0 Instrukcja obsługi i instalacji 17

18 Instrukcja instalacji Ustawienia instalacyjne Ustawienie Master /Slave zdalnego sterownika Funkcja ta ma zastosowanie tylko do pracy ze sterowaniem grupy. Nie naleŝy jej ustawiać w przypadku pracy bez sterowania grupowego. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 07. Kod funkcji Przykład) Ustawienie master Ustawienie master/ slave 3 Naciskając przyciski wybrać ustawienie master/ slave (nadrzędny/ podrzędny). (00: Slave, 01: Master) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. Zdalny sterownik Master Slave Funkcja Jednostka wewnętrzna pracuje w sterowaniu grupowym kontrolowana zdalnym sterownikiem master. (Ustawienie master jest domyślnym ustawieniem fabrycznym.) W sterowaniu grupowym wszystkie zdalne sterowniki, za wyjątkiem jednego sterownika Master, są ustawienie jako Slave. Szczegóły znajdują się w części instrukcji poświęconej sterowaniu grupowemu. Przy sterowaniu grupowym ustawienia funkcji podstawowych, natęŝenia przepływu powietrza, blokady zdalnego sterownika, ustawienia czasu oraz inne funkcje mogą być nieczynne. 18 Przewodowy zdalny sterownik PQRCUSA0

19 Instrukcja instalacji Ustawienia instalacyjne Ustawienie zaleŝności Master/ Slave W przypadku, gdy dwie lub więcej jednostek wewnętrznych są podłączone do jednostki zewnętrznej lub do jednego sterownika, naleŝy nadać im odpowiednią zaleŝność i określić je jako nadrzędną (Master) oraz podrzędną (Slave) jednostkę wewnętrzną. Dzięki temu mogą one pracować razem. (Kod ustawień tej funkcji dla jednostek, które nie mają moŝliwości takiej pracy, nie jest wyświetlany.) Dla modeli serii MULTI V Plus II i nowszych funkcja ustawienia zaleŝności Master/ Slave słuŝy do zapobieŝenia działania wyrobów w róŝnych trybach pracy. Ustawienie jako Slave blokuje zmianę na tryb pracy przeciwny w stosunku do cyklu jednostki zewnętrznej (chłodzenie/ ogrzewanie). 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 08. Kod funkcji Ustawienie master/ slave Przykład. Ustawienie nadrzędności Master 3 Naciskając przyciski wybrać ustawienie master/ slave (nadrzędny/ podrzędny). (00: slave, 01: master) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. Funkcja ustawienia zaleŝności Master/ Slave jest moŝliwa do zastosowania tylko wtedy, gdy odnosi się do kolejnych modeli serii MULTI V Plus II i nowszych. PQRCUSA0 Instrukcja obsługi i instalacji 19

20 Instrukcja instalacji Ustawienia instalacyjne Ustawienie trybu Dry Contact Funkcja ta umoŝliwia sterowanie jednostką wewnętrzną z modułem styków bezprądowych (Dry Contact) w trybie pracy automatycznej lub ręcznej za pomocą zdalnego sterownika. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 08. Kod funkcji Ustawienie dry contact Przykład) Ustawienie nadrzędności master 3 Naciskając przyciski wybrać ustawienie styków bezprądowych (dry contact). (00: wyłączone, 01: włączone) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. * Szczegółowe informacje znajdują się w instrukcji modułu styków bezprądowych (Dry Contact). 20 Przewodowy zdalny sterownik PQRCUSA0

21 Ustawienia instalacyjne Ustawienie stanu strefy Instrukcja instalacji Jest to funkcja, która ustawia natęŝenie przepływu powietrza jednostki wewnętrznej jako zmienne lub na stałe. - zmienna: spręŝarka włączona, ustawiony przepływ/ spręŝarka wyłączona, słaby nawiew - stała: spręŝarka włączona, ustawiony przepływ/ spręŝarka wyłączona, ustawiony przepływ Funkcja ta jest dostępna tylko dla niektórych wyrobów. Ustawienie fabryczne: zmienna (01). 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 11. Kod funkcji Ustawienie stanu strefy Przykład) Ustawienie strefy jako stała. 3 Naciskając przyciski wybrać ustawienie stanu strefy. (00: zmienna, 01: stała) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. PQRCUSA0 Instrukcja obsługi i instalacji 21

22 Instrukcja instalacji Ustawienia instalacyjne Przełączanie skali Celsjusza/ Fahrenheita Funkcja ta słuŝy do przełączania wyświetlania temperatury w stopniach Celsjusza lub Fahrenheita. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o kodzie 12. Kod funkcji Przykład) Ustawienie skali Fahrenheita Ustawienie trybu skali temp. 3 Naciskając przyciski wybrać jednostki wyświetlania temperatury. (00: skala Celsjusza, 01: skala Fahrenheita) 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. Za kaŝdym razem, gdy przyciski zostaną naciśnięte w trybie Fahrenheita, wartość temperatury zwiększy się / zmniejszy się o 2 stopnie. 22 Przewodowy zdalny sterownik PQRCUSA0

23 Instrukcja instalacji Ustawienia instalacyjne Ustawienie funkcji opcjonalnych Dotyczy wyrobów mogących współpracować jako opcja, takich jak: Oczyszczanie plazmowe / NawilŜacz / Grzałka elektryczna / Zestaw wentylacji czy Podnoszona kratka. MoŜliwe jest ustawienie, czy dany element jest zainstalowany, czy teŝ nie. 1 W celu wejścia w tryb ustawień instalacyjnych nacisnąć na 4 sekundy przycisk, aŝ w sekcji zegara zostanie wyświetlone 01:01. 2 Powtarzać naciskanie przycisku, aŝ zostanie wybrana funkcja o odpowiednim kodzie. 20: Oczyszczanie plazmowe, 21: Grzałka elektryczna, 22: NawilŜacz, 23: Podnoszona kratka, 24: Zestaw wentylacji. Kod funkcji Warunki rzeczywiste 3 Naciskając przyciski wybrać stan odpowiadający rzeczywistym warunkom dla kaŝdej opcji. 00: nie zainstalowana 01: zainstalowana 4 Nacisnąć przycisk, aby zapamiętać ustawienia. 5 Nacisnąć przycisk, aby wyjść z ustawień albo po 25 sekundach system automatycznie opuści ustawienia instalacyjne. PQRCUSA0 Instrukcja obsługi i instalacji 23

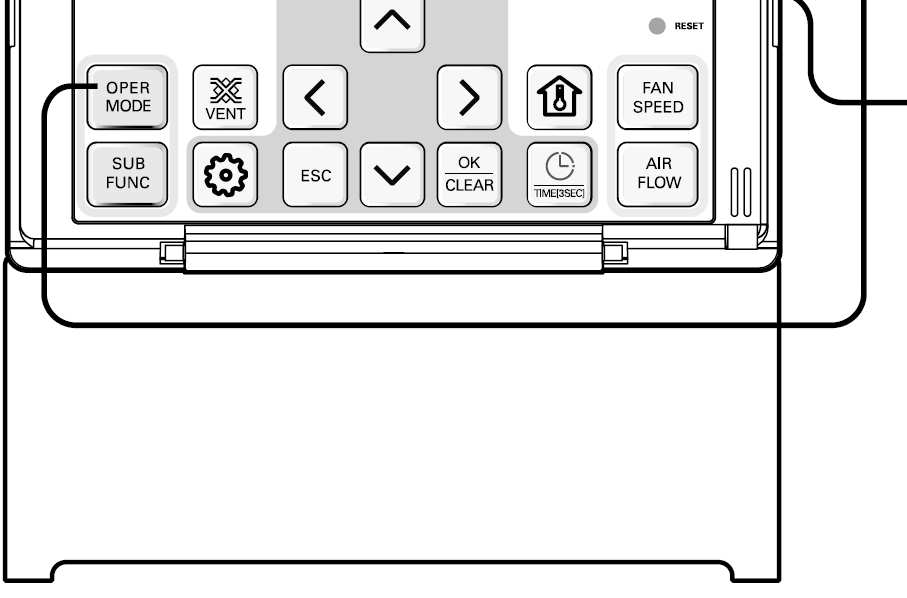

24 Instrukcja obsługi Instrukcja obsługi Tryb chłodzenia praca standardowa 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb chłodzenia. 3 Za pomocą przycisków ustawić Ŝądaną temperaturę. Aby sprawdzić temperaturę w pomieszczeniu nacisnąć przycisk. Jeśli Ŝądana temperatura zostanie ustawiona na wartość wyŝszą niŝ temperatura w pomieszczeniu, wydmuchiwane powietrze nie będzie schładzane i nawiew będzie pracował tak, jak przy wentylacji. Zakres ustawiania temperatury: 18 C~30 C (64 F~86 F) 24 Przewodowy zdalny sterownik PQRCUSA0

25 Instrukcja obsługi Tryb chłodzenia chłodzenie intensywne 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb chłodzenia. 3 Nacisnąć przycisk dopóki nie wyświetli się Po. Tryb ogrzewania 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb ogrzewania. 3 Za pomocą przycisków ustawić Ŝądaną temperaturę. Jeśli Ŝądana temperatura zostanie ustawiona na wartość niŝszą niŝ temperatura w pomieszczeniu, nawiew będzie pracował tak, jak przy wentylacji. Zakres ustawiania temperatury: 16 C~30 C (60 F~86 F) PQRCUSA0 Instrukcja obsługi i instalacji 25

26 Instrukcja obsługi Tryb osuszania 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb osuszania. W tym trybie pracy nie moŝna regulować ustawień temperatury. 3 Z pomocą przycisku wybrać wielkość nawiewu powietrza SLO LO MED HI (NONE (BRAK)). (Lista zaleŝy od funkcji produktu) BRAK: NajwyŜszy poziom prędkości wentylatora. W porze deszczowej lub w klimacie o wysokiej wilgotności, w celu efektywnego usunięcia wilgoci moŝliwe jest jednoczesne uruchomienie osuszania i trybu chłodzenia. Tryb automatyczny (AI) zmienny Tryb automatyczny zmienny pozwala na automatyczną zmianę trybu pracy grzanie/chłodzenie. 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb automatyczny zamienny. 3 Temperatura moŝe być ustawiona w sposób pokazany na rysunku dla modelu chłodzącego/ grzejącego. Zakres ustawiania temperatury: 18 C~30 C (64 F~86 F) W zaleŝności od typu modelu, tryby pracy automatycznej zamiennej moŝe nie działać. Więcej szczegółów znajduje się w instrukcji danego klimatyzatora. 26 Przewodowy zdalny sterownik PQRCUSA0

27 Tryb automatyczny (AI) Instrukcja obsługi Tryb automatyczny AI pozwala na utrzymanie odczuwalnej temperatury tzw. inteligentna regulacja. 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Naciskając przycisk wybrać tryb automatyczny. 3 W przypadku pracy tylko w trybie chłodzenia, ustawiamy 0 jako poziom standardowy. Temperatura moŝe być regulowana w krokach od -2 do 2. Podczas pracy w trybie automatycznym: MoŜna korzystać z przycisku wyboru prędkości wentylatora. Ręcznie moŝna zmienić tryb pracy na inny. W zaleŝności od typu modelu, tryby pracy automatycznej i automatycznej zamiennej mogą nie działać. Więcej szczegółów znajduje się w instrukcji danego klimatyzatora. NaleŜy wybrać kod odpowiadający naszym odczuciom. <Tabela kodów> Kod Odczucie 2 zimno 1 chłodno 0 neutralnie -1 lekko ciepło -2 ciepło PQRCUSA0 Instrukcja obsługi i instalacji 27

28 Instrukcja obsługi Tryb wentylacji Nawiewane jest powietrze takie, jakie jest w pomieszczeniu, bez jego schłodzenia/ogrzania. 1 Nacisnąć przycisk, aby włączyć jednostkę wewnętrzną. 2 Nacisnąć przycisk. 3 Z pomocą przycisku wybrać wielkość nawiewu powietrza SLO LO MED HI (NONE (BRAK)). (Lista zaleŝy od funkcji wyrobu) W trybie wentylacji powietrze nie jest ani schładzane ani podgrzane. Jest tylko nawiew, jak z normalnego wentylatora. PoniewaŜ temperatura wydmuchiwanego powietrza nie róŝni się od temperatury w pomieszczeniu, działanie polega na wymuszaniu cyrkulacji wewnętrznego powietrza. W zaleŝności od modelu pozycja menu ustawiania siły nawiewu moŝe być częściowo niedostępna. Podczas pracy w trybie wentylacji nie pracuje spręŝarka jednostki zewnętrznej. 28 Przewodowy zdalny sterownik PQRCUSA0

29 Instrukcja obsługi Ustawianie / sprawdzanie temperatury w pomieszczeniu 1 W prosty sposób moŝna ustawić Ŝądaną temperaturę. W celu regulacji temperatury nacisnąć przyciski. : jedno naciśnięcie zwiększa temperaturę o 1 C lub 2 F. : jedno naciśnięcie zmniejsza temperaturę o 1 C lub 2 F. ROOM TEMP: Wskazuje aktualną temperaturę pomieszczenia SET TEMP: Wskazuje Ŝądaną temperaturę, którą uŝytkownik chce uzyskać. ZaleŜnie od typu sterownika, Ŝądana temperatura moŝe być regulowana na poziomie 0,5 C lub 1 F. Tryb chłodzenia: Chłodzenie nie działa, jeśli ustawiona temperatura jest wyŝsza niŝ aktualna temperatura w pomieszczeniu. NaleŜy obniŝyć ustawienie Ŝądanej temperatury. Tryb ogrzewania: Ogrzewanie nie działa, jeśli ustawiona temperatura jest niŝsza niŝ aktualna temperatura w pomieszczeniu. NaleŜy zwiększyć ustawienie Ŝądanej temperatury. 2 Po naciśnięciu przycisku przez 5 sekund jest wyświetlana temperaturę pomieszczenia. Po 5 sekundach wyświetlacz przełącza się na wyświetlanie Ŝądanej temperatury. Z uwagi na lokalizację zdalnego sterownika rzeczywista temperatura w pomieszczeniu oraz wyświetlana wartość tej temperatury mogą się róŝnić. PQRCUSA0 Instrukcja obsługi i instalacji 29

30 Instrukcja obsługi Ustawienie nawiewu powietrza Pozwala na kontrolę siły oraz kierunku nawiewu powietrza. 1 Naciskając przycisk wybrać Ŝądany kierunek przepływu powietrza. (BRAK) Wyświetlanie powyŝszej listy symboli zaleŝy od funkcji wyrobu. BRAK: bez wirowania powietrza. Szczegóły sprawdzić w instrukcji obsługi wyrobu. <Tabela ustawień nawiewu powietrza> Symbol Opis Wirowanie: naprzeciwległe skrzydełka kierunkowe otwierają się parami Góra-dół: Skrzydełka kierunkowe automatycznie poruszają się bez przerwy w górę i w dół. Lewo-prawo: Skrzydełka kierunkowe automatycznie poruszają się bez przerwy w lewo i w prawo. 30 Przewodowy zdalny sterownik PQRCUSA0

31 Instrukcja obsługi Funkcja dodatkowa: Oczyszczanie plazmowe 1 Kilkakrotnie nacisnąć przycisk, aŝ migać będzie ikona. 2 Naciskając przycisk włączyć lub wyłączyć funkcję oczyszczania plazmowego. (ZaleŜnie od wyboru, w części wyświetlacza oznaczonej pojawia się/ znika ikona.) 3 Po dokonaniu ustawienia nacisnąć przycisk, aby opuścić tryb ustawień. Gdy urządzenie zostaje wyłączone, wyłącza się równieŝ funkcja oczyszczania plazmowego. (Pozostaje wyłączona równieŝ po ponownym uruchomieniu jednostki wewnętrznej.) W przypadku modeli bez dodatkowej funkcji oczyszczania plazmowego, po naciśnięciu przycisku taka funkcja się nie ukazuje. Funkcja oczyszczania plazmowego moŝe być niedostępna dla niektórych modeli. Funkcja dodatkowa: NawilŜanie 1 Kilkakrotnie nacisnąć przycisk, aŝ migać będzie ikona. 2 Naciskając przycisk włączyć lub wyłączyć nawilŝacz. (W przypadku włączenia funkcji pojawia się ikona, w przeciwnym razie, znika.) 3 W razie nie dokonania wyboru, aby opuścić ekran ustawień nacisnąć przycisk w ciągu 10 sekund. Gdy urządzenie zostaje wyłączone, wyłącza się równieŝ funkcja nawilŝania. (Pozostaje wyłączona równieŝ po ponownym uruchomieniu jednostki wewnętrznej.) W przypadku modeli bez dodatkowej funkcji nawilŝania, po naciśnięciu przycisku taka funkcja się nie ukazuje. PQRCUSA0 Instrukcja obsługi i instalacji 31

32 Instrukcja obsługi Funkcja dodatkowa: Grzałka elektryczna 1 Kilkakrotnie nacisnąć przycisk, aŝ migać będzie ikona. 2 Naciskając przycisk włączyć lub wyłączyć grzałkę elektryczną. (W przypadku włączenia funkcji pojawia się ikona, w przeciwnym razie, znika.) 3 W razie nie dokonania wyboru, aby opuścić ekran ustawień nacisnąć przycisk w ciągu 10 sekund. Informacje szczegółowe: - Funkcja grzałki elektrycznej jest dostępna jedynie w trybie ogrzewania. - Grzałka elektryczna pracuje razem z trybem ogrzewania. Gdy urządzenie zostaje wyłączone, wyłącza się równieŝ grzałka. (Pozostaje wyłączony równieŝ po ponownym uruchomieniu trybu ogrzewania, zarówno za pomocą bezprzewodowego, jak i przewodowego zdalnego sterownika.) - W przypadku modeli bez dodatkowej funkcji grzałka elektryczna, po naciśnięciu przycisku taka funkcja się nie ukazuje. - Funkcję grzałki elektrycznej moŝna włączać równieŝ za pomocą bezprzewodowego zdalnego sterownika. 32 Przewodowy zdalny sterownik PQRCUSA0

33 Instrukcja obsługi Funkcja dodatkowa: Automatyczna wentylacja 1 Kilkakrotnie nacisnąć przycisk, aŝ migać będzie ikona. 2 Naciskając przycisk włączyć lub wyłączyć funkcję automatycznej wentylacji. (ZaleŜnie od wyboru, w części wyświetlacza oznaczonej pojawia się/ znika ikona.) 3 Po dokonaniu ustawienia nacisnąć przycisk, aby opuścić tryb ustawień. Informacje szczegółowe: W przypadku modeli bez dodatkowej funkcji automatycznej wentylacji, po naciśnięciu przycisku się nie ukazuje. Ustawienia funkcji: Usuwanie wskaźnika filtra Funkcja ta słuŝy do usunięcia wskaźnika czyszczenia filtra jednostki wewnętrznej. taka funkcja 1 Nacisnąć przycisk. Powtarzać naciskanie przycisku, dopóki nie będzie migać ikona. 2 W celu usunięcia wskaźnika z wyświetlacza, nacisnąć przycisk podczas migania ikony. Gdy filtr jest pokryty kurzem, wydajność chłodnicza/ grzewcza ulega zmniejszeniu i następuje zwiększone zuŝycie energii elektrycznej. Dlatego teŝ naleŝy czyścić filtr za kaŝdym razem, gdy nastąpi czas jego czyszczenia. PQRCUSA0 Instrukcja obsługi i instalacji 33

34 Instrukcja obsługi Ustawienia funkcji: Zabezpieczenie przed dziećmi Funkcja ta zapobiega uŝytkowaniu urządzenia bez nadzoru przez dzieci lub osoby postronne. Funkcja ta zapobiega uŝytkowaniu urządzenia przez dzieci lub osoby postronne. Nacisnąć przycisk. Powtarzać naciskanie przycisku, dopóki nie będzie migać ikona. W celu włączenia tej funkcji, nacisnąć przycisk podczas migania ikony. Jeśli funkcja ta jest ustawiona, ikona będzie pojawiać się za kaŝdym razem, gdy zostanie wprowadzona dowolna komenda za wyjątkiem sprawdzania temperatury pomieszczenia. JednakŜe moŝliwe jest normalne sterowanie poprzez bezprzewodowy pilot zdalnego sterowania. Aby wyłączyć tą funkcję, naleŝy przytrzymać wciśnięty przycisk, dopóki nie zacznie migać ikona. Wtedy naleŝy nacisnąć przycisk. 34 Przewodowy zdalny sterownik PQRCUSA0

35 Instrukcja obsługi Ustawienia funkcji: Podnoszona kratka Funkcja ta słuŝy do opuszczenia/ podniesienia filtra jednostki wewnętrznej w celu jego wyczyszczenia. Ustawienia odnoszą się tylko do wyrobów, które są wyposaŝone w taką funkcję. Nacisnąć przycisk. Powtarzać naciskanie przycisku, dopóki nie będzie migać ikona. Za pomocą przycisków podnieść/ opuścić lub zatrzymać ruch kratki. Przycisk jej ruch. : podnosi zatrzymaną kratkę lub zatrzymuje Przycisk : opuszcza zatrzymaną kratkę lub zatrzymuje jej ruch. Po zakończeniu ustawiania nacisnąć przycisk, aby opuścić tryb ustawień lub system automatycznie opuści ten tryb po 60 sekundach. Informacje szczegółowe: W przypadku modeli bez takiej dodatkowej funkcji, po naciśnięciu przycisku, taka funkcja się nie ukazuje. <Wyświetlacz LCD podnoszonej kratki> UP: w górę do (DOWN): w dół SP (STOP): zatrzymanie PQRCUSA0 Instrukcja obsługi i instalacji 35

36 Instrukcja obsługi Ustawienia funkcji: Sterowanie nachyleniem Ŝaluzji kierunkowych nawiewu Funkcja ta słuŝy do regulacji kąta, pod którym wydmuchiwane jest powietrze. 1 Nacisnąć przycisk. 2 Powtarzać naciskanie przycisku, dopóki nie będzie migać ikona. Przykład) Ustawienie drugiego stopnia nachylenia Ŝaluzji jako P3. 3 Za pomocą przycisków wybrać Ŝaluzje do regulacji: 1/2/3/4/All. 1-4: sterowanie pojedyncze kaŝdą Ŝaluzją kierunkową All: sterowanie wszystkimi Ŝaluzjami równocześnie 4 Za pomocą przycisków wybrać numer skrzydełka/ kąt nachylenia Ŝaluzji. Kąt nachylenia: 6 kroków (P1 P6) oraz Sd Sd: standardowy kąt nachylenia 5 Za pomocą przycisków wyregulować wartość kąta nachylenia. 36 Przewodowy zdalny sterownik PQRCUSA0

37 Instrukcja obsługi 6 Nacisnąć przycisk, aby zakończyć i uaktywnić ustawienie. (Po ustawieniu kąta nachylenia Ŝaluzji kierunkowych funkcja regulacji kierunku nadmuchu powietrza zostaje anulowana.) 7 Aby opuścić tryb ustawień nacisnąć przycisk. Jeśli nie zostanie naciśnięty Ŝaden przycisk, system automatycznie opuści ten tryb po 25 sekundach. Ustawienia funkcji: Temperatura przełączenia trybu pracy Funkcja ta słuŝy do ustawiania temperatury przełączenia w trybie automatycznym zamiennym AI (str. 26). 1 Nacisnąć przycisk. 2 Powtarzać naciskanie przycisku, dopóki nie będzie migać ikona. Przykład) Ustawienie temp. zmiany trybu na 3. 3 Za pomocą przycisków zmienić wartość temperatury przełączenia: Nacisnąć przycisk, aby zakończyć i uaktywnić ustawienie. 5 Aby opuścić tryb ustawień, nacisnąć przycisk, albo, system automatycznie opuści ten tryb po 25 sekundach. PQRCUSA0 Instrukcja obsługi i instalacji 37

38 Instrukcja obsługi Programowanie: Ustawienie aktualnego czasu 1 W celu wejścia w tryb ustawiania aktualnego czasu nacisnąć i przytrzymać na 4 sekundy przycisk. Przykład) Ustawienie czasu na 10:20 w poniedziałek 2 Za pomocą przycisków wybrać bieŝący dzień. 3 Nacisnąć przycisk, aby przejść do trybu ustawiania AM/PM (przed południem/ po południu). (Miga wskaźnik AM/PM.) 4 Naciskając przycisk wybrać wartość AM/ PM. 5 Przyciskiem przejść do ustawiania godziny. (Będzie migał segment godzin.) 6 Za pomocą przycisków ustawić właściwą godzinę. 38 Przewodowy zdalny sterownik PQRCUSA0

39 Instrukcja obsługi 7 Przyciskiem przejść do ustawiania minut. (Będzie migał segment minut.) 8 Za pomocą przycisków ustawić wartość minut. 9 Nacisnąć przycisk, aby zakończyć ustawianie. 10 Aby opuścić tryb ustawień w trakcie procesu ustawiania, nacisnąć przycisk. (W przypadku wprowadzenia niekompletnej informacji nastąpi powrót do poprzedniego ustawienia). PQRCUSA0 Instrukcja obsługi i instalacji 39

40 Instrukcja obsługi Programowanie: Ustawienie prostego programu Jeśli w systemie nie ma ustawionych Ŝadnych programów, dla jednostki wewnętrznej moŝna ustawić prosty program. 1 Wejść w tryb programowania naciskając przycisk. (Miga wskaźnik.) Przykład) Ustawienie czasu prostego programu na 3. 2 Za pomocą przycisków ustawić czas, na który chcemy zaprogramować urządzenie. 3 Nacisnąć przycisk, aby zakończyć ustawianie. 4 Jeśli po zakończeniu ustawiania zmienimy zaprogramowany czas, poprzednie ustawienie programu zostanie skasowane. Jeśli jednostka wewnętrzna jest włączona, moŝemy zaprogramować jej wyłączenie. I na odwrót - jeśli jednostka wewnętrzna jest wyłączona, moŝemy zaprogramować jej włączenie. Zaprogramować moŝna na czas od 1 do 7 godzin. 40 Przewodowy zdalny sterownik PQRCUSA0

41 Instrukcja obsługi Programowanie: Program nocnego wyłączenia Funkcja ta słuŝy do wyłączenia klimatyzatora podczas snu lub po kilku godzinach. 1 Wejść w tryb programowania naciskając przycisk. Przykład) Ustawienie czasu nocnego wyłączenia na 3. 2 Kilkakrotnie naciskając przycisk wejść w ustawienia programu nocnego wyłączenia. (Miga wskaźnik.) 3 Za pomocą przycisków ustawić czas, na który chcemy zaprogramować urządzenie. Czas wyłączenia klimatyzatora moŝna zaprogramować od 1 do 7 godzin. 4 Nacisnąć przycisk, aby zakończyć ustawianie. Jeśli program został ustawiony, świeci się wskaźnik. Po skasowaniu ustawienia, wskaźnik znika. 5 Jeśli po zakończeniu ustawiania zmienimy zaprogramowany czas, poprzednie ustawienie programu zostanie skasowane. UWAGA NaleŜy ustawić odpowiedni czas nocnego wyłączenia. (Włączenie chłodzenia na zbyt długi czas moŝe być szkodliwe dla zdrowia.) PQRCUSA0 Instrukcja obsługi i instalacji 41

42 Instrukcja obsługi Programowanie: Ustawienie programu włączenia Funkcja ta włącza klimatyzator o ustawionej godzinie. 1 Nacisnąć przycisk. Przykład) Ustawienie czasu włączenia na godzinę 10:20. 2 Kilkakrotnie naciskając przycisk wejść w tryb ustawiania programu włączenia. (Miga wskaźnik.) 3 Za pomocą przycisków wybrać ustawienie AM/ PM (przed południem/ po południu). 4 Przyciskami przejść do trybu ustawiania godziny. Gdy miga wskaźnik godzin, naleŝy ustawić Ŝądaną godzinę Zakres ustawiania Przyciskami przejść do trybu ustawiania minut. Gdy miga wskaźnik minut, naleŝy ustawić minuty. Zakres ustawiania Nacisnąć przycisk, aby zakończyć ustawianie. 42 Przewodowy zdalny sterownik PQRCUSA0

43 Programowanie: Ustawienie programu wyłączenia Funkcja ta wyłącza klimatyzator o ustawionej godzinie. Instrukcja obsługi 1 Nacisnąć przycisk. Przykład) Ustawienie czasu wyłączenia na godzinę 10:20. 2 Kilkakrotnie naciskając przycisk wejść w ustawienia programu wyłączenia. (Miga wskaźnik.) 3 Za pomocą przycisków wybrać ustawienie AM/ PM (przed południem/ po południu). 4 Przyciskami przejść do trybu ustawiania godziny. Gdy miga wskaźnik godzin, naleŝy ustawić Ŝądaną godzinę Zakres ustawiania Przyciskami przejść do trybu ustawiania minut. Gdy miga wskaźnik minut, naleŝy ustawić minuty. Zakres ustawiania Nacisnąć przycisk, aby zakończyć ustawianie. PQRCUSA0 Instrukcja obsługi i instalacji 43

44 Instrukcja obsługi Programowanie: Program tygodniowy Program tygodniowy jest aktywny po ustawieniu aktualnego czasu. 1 Wejść w tryb programowania naciskając przycisk. 2 Kilkakrotnie naciskając przycisk wejść w tryb ustawień programu tygodniowego. (Miga wskaźnik.) 3 Zaprogramować włączenie (ON)/ wyłączenie (OFF) dla dnia tygodnia. - Za pomocą przycisków ustawiać czas. Przyciskami strzałek w lewo/ w prawo przechodzić do następnego rodzaju ustawienia. - Dzień uwaŝa się za nie zaprogramowany, jeśli nie ma dla niego Ŝadnego zaprogramowanego czasu. 4 Nacisnąć przycisk, aby zakończyć ustawianie. 44 Przewodowy zdalny sterownik PQRCUSA0

45 Instrukcja obsługi Programowanie: Program dni świątecznych Funkcja ta automatycznie wyłącza pracę urządzenia w określonych dniach. 1 Wejść w tryb programowania naciskając przycisk. 2 Kilkakrotnie naciskając przycisk wejść w tryb ustawień programu dni świątecznych. (Miga wskaźnik.) 3 Przyciskami przejść do dnia, który ma być ustawiony. 4 Za pomocą przycisków ustawić wybrany dzień jako świąteczny bądź nie. ( dzień świąteczny jest oznaczany podkreśleniem wskaźnika dnia.) 5 Jeśli od poniedziałku (MON) do niedzieli (SUN) jest ustawiony jakiś dzień świąteczny, na wyświetlaczu wyświetlany jest wskaźnik. 6 Nacisnąć przycisk, aby zakończyć ustawianie, albo system automatycznie opuści tryb programowania po 10 sekundach. 7 MoŜna ustawić wyłaczenie klimatyzatora w kaŝdy dzień świąteczny. (np. 9:00, 10:00, 13:00) PQRCUSA0 Instrukcja obsługi i instalacji 45

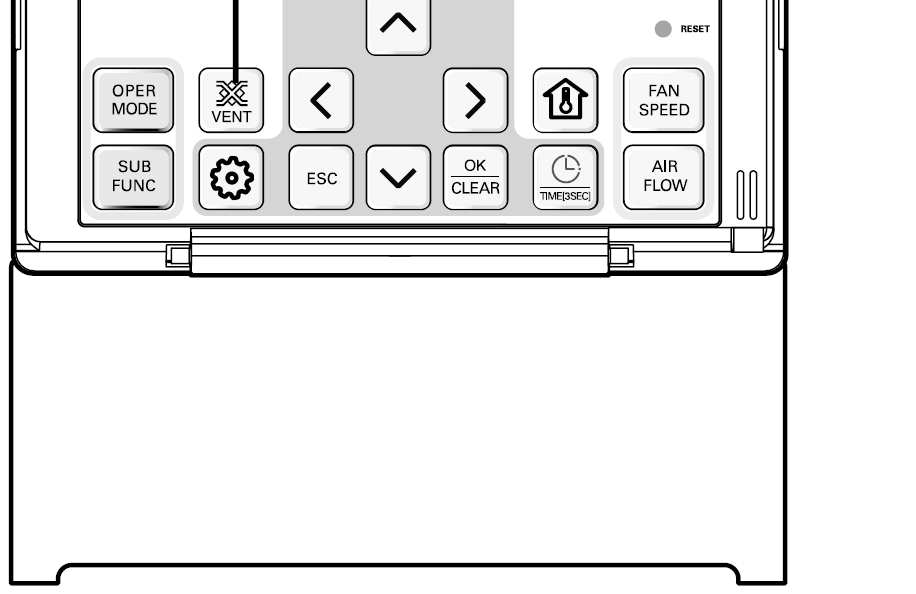

46 Instrukcja obsługi Sterowanie zestawem wentylacji Jeśli istnieje połączenie pomiędzy wentylatorem i klimatyzatorem, moŝna sterować równieŝ wentylatorem. 1 W celu włączenia/ wyłączenia wentylatora nacisnąć przycisk wentylacji. 2 Podczas pracy wentylatora wyświetlana jest ikona wentylacji. Wentylator pracuje Zatrzymanie wentylatora 3 Po wyłączeniu wentylatora, ikona wentylacji znika. 4 W celu podłączenia wentylatora do klimatyzatora naleŝy zapoznać się z menu ustawień funkcji w instrukcji zestawu wentylacji. Jeśli wentylator nie jest podłączony, funkcja ta nie działa. Klimatyzator kasetonowy z podłączonym zestawem wentylacji Przewodowy zdalny sterownik 46 Przewodowy zdalny sterownik PQRCUSA0

47 Diagnoza / Notatki Sprawdzić przed zgłoszeniem uszkodzenia Przed zgłoszeniem uszkodzenia wyrobu w punkcie serwisowym naleŝy sprawdzić poniŝsze pozycje. Objawy Sprawdzenie Czynności Czy zasilanie klimatyzatora jest włączone? Sprawdzić bezpiecznik obwodu. Sprawdzić ustawienia przewodowego zdalnego sterownika. Nie ma zasilania Nie działa programowanie Nie ma nadmuchu zimnego powietrza Klimatyzator samoczynnie się uruchamia lub zatrzymuje Na wyświetlaczu zdalnego sterownika wykazywany jest błąd. Czy przewody klimatyzatora i zdalnego sterownika są prawidłowo podłączone? Czy połączenie przewodem jest prawidłowe? Czy prawidłowo ustawiony jest aktualny czas? Czy programowanie zostało przeprowadzone prawidłowo? Czy Ŝądana temperatura jest ustawiona na niŝszą wartość niŝ temperatura bieŝąca? Czy przeprowadzono programowanie pracy? Czy na wyświetlaczu zdalnego sterownika wykazywany jest błąd 'CH03'? Podłączyć przewody klimatyzatora i zdalnego sterownika. NaleŜy ponownie sprawdzić zgodnie z instrukcją instalacji. NaleŜy prawidłowo ustawić aktualny czas. Ponownie zaprogramować zgodnie z instrukcją. Ustawić Ŝądaną temperaturę na niŝszą wartość niŝ temperatura bieŝąca. Skasować ustawienia programowania. Ponownie sprawdzić ustawienia przewodowego zdalnego sterownika. Ponownie sprawdzić stan podłączenia przewodów klimatyzatora i zdalnego sterownika. Notatki: PQRCUSA0 Instrukcja obsługi i instalacji 47

48 Sierpień 2009, P/No.: 3828A20860K
