1 Rozbudowa rozdzielni 400 kv w stacji 400/110 kv Ostrów wraz z instalacją urządzeń do kompensacji mocy biernej Program funkcjonalno-użytkowy SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Tytuł zadania inwestycyjnego: Rozbudowa rozdzielni 400 kv w stacji 400/110 kv Ostrów wraz z instalacją urządzeń do kompensacji mocy biernej CZĘŚĆ II PROGRAM FUNKCJONALNO - UŻYTKOWY (PF-U) Strona 1 z 90

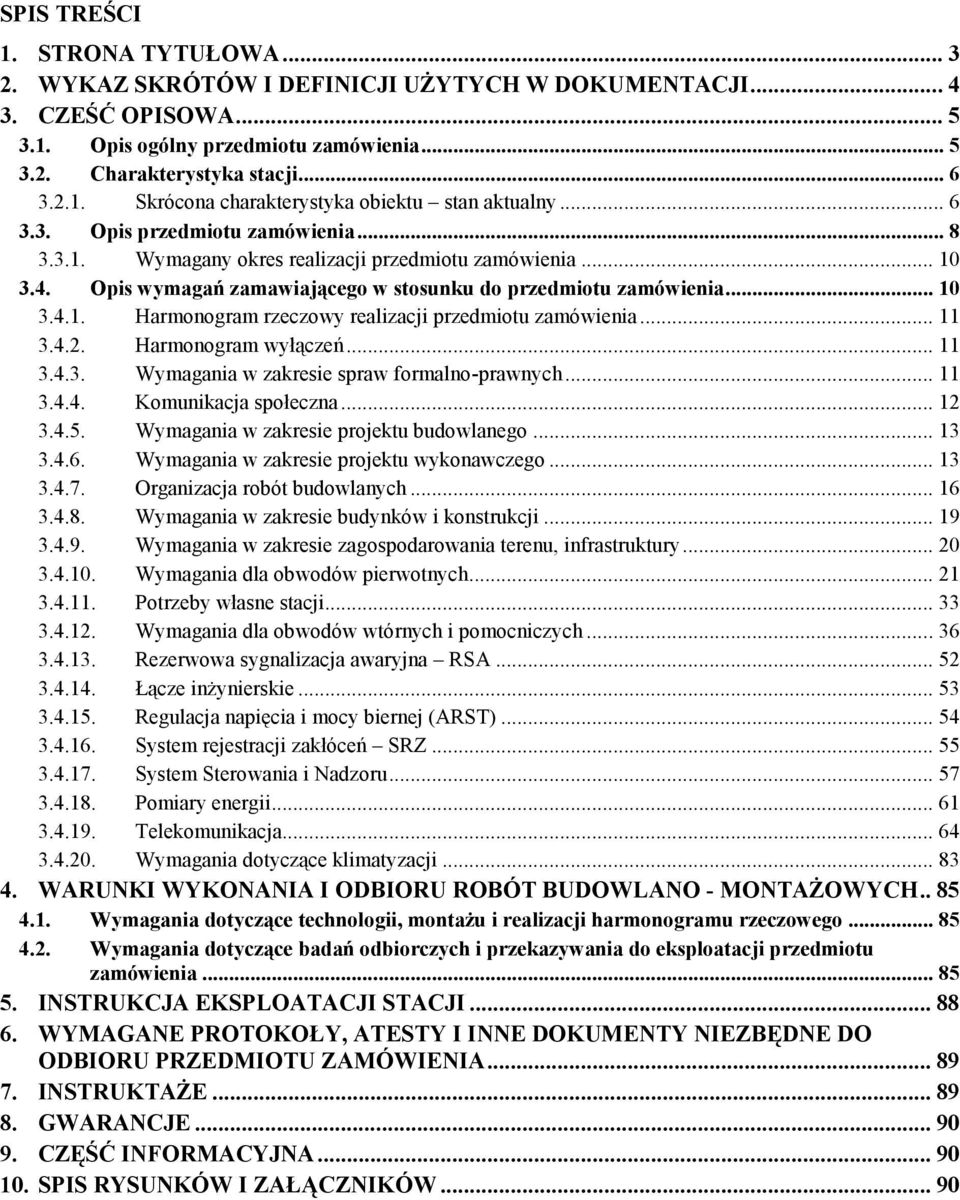

2 SPIS TREŚCI 1. STRONA TYTUŁOWA WYKAZ SKRÓTÓW I DEFINICJI UŻYTYCH W DOKUMENTACJI CZEŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Charakterystyka stacji Skrócona charakterystyka obiektu stan aktualny Opis przedmiotu zamówienia Wymagany okres realizacji przedmiotu zamówienia Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Harmonogram rzeczowy realizacji przedmiotu zamówienia Harmonogram wyłączeń Wymagania w zakresie spraw formalno-prawnych Komunikacja społeczna Wymagania w zakresie projektu budowlanego Wymagania w zakresie projektu wykonawczego Organizacja robót budowlanych Wymagania w zakresie budynków i konstrukcji Wymagania w zakresie zagospodarowania terenu, infrastruktury Wymagania dla obwodów pierwotnych Potrzeby własne stacji Wymagania dla obwodów wtórnych i pomocniczych Rezerwowa sygnalizacja awaryjna RSA Łącze inżynierskie Regulacja napięcia i mocy biernej (ARST) System rejestracji zakłóceń SRZ System Sterowania i Nadzoru Pomiary energii Telekomunikacja Wymagania dotyczące klimatyzacji WARUNKI WYKONANIA I ODBIORU ROBÓT BUDOWLANO - MONTAŻOWYCH Wymagania dotyczące technologii, montażu i realizacji harmonogramu rzeczowego Wymagania dotyczące badań odbiorczych i przekazywania do eksploatacji przedmiotu zamówienia INSTRUKCJA EKSPLOATACJI STACJI WYMAGANE PROTOKOŁY, ATESTY I INNE DOKUMENTY NIEZBĘDNE DO ODBIORU PRZEDMIOTU ZAMÓWIENIA INSTRUKTAŻE GWARANCJE CZĘŚĆ INFORMACYJNA SPIS RYSUNKÓW I ZAŁĄCZNIKÓW... 90

3 Rozbudowa rozdzielni 400 kv w stacji 400/110 kv Ostrów wraz z instalacją urządzeń do kompensacji mocy biernej Program funkcjonalno-użytkowy 1. STRONA TYTUŁOWA Nazwa nadana zamówieniu przez Zamawiającego Rozbudowa rozdzielni 400 kv w stacji 400/110 kv Ostrów wraz z instalacją urządzeń do kompensacji mocy biernej Adres obiektu budowlanego, którego dotyczy program funkcjonalno-użytkowy Stacja 400/110 kv Ostrów Ostrów, ul. Wylotowa 4 Nazwy i kody robót budowlanych grup robót, , , , , , , klas robót, , , , , , , , , , , , , kategorii robót; , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa zamawiającego oraz adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna grupy, klasy, kategorie robót - należy przez to rozumieć grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. WE L 340 z , z późn. zm.), zwanym dalej "Wspólnym Słownikiem Zamówień": Słownik główny opiera się na strukturze drzewa obejmującej kody składające się maksymalnie z dziewięciu cyfr, powiązane ze sformułowaniami, które stanowią opis dostaw, robót budowlanych lub usług tworzących przedmiot zamówienia. Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: - pierwsze dwie cyfry określają działy (XX Y); - pierwsze trzy cyfry określają grupy (XXX00000-Y); - pierwsze cztery cyfry określają klasy (XXXX0000-Y); - pierwsze pięć cyfr określa kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Strona 3 z 90

4 2. WYKAZ SKRÓTÓW I DEFINICJI UŻYTYCH W DOKUMENTACJI Wybudowanie metodą kompleksową sposób realizacji inwestycji, w którym to po podpisaniu umowy z PSE S.A., Wykonawca odpowiedzialny jest za zrealizowanie wszystkich prac projektowych, formalno-prawnych, dostawy urządzeń, realizacji prac budowlano-montażowych oraz uzyskania pozwolenia na użytkowanie. AC ARST DC EAZ KSE PFU PSE S.A. NN nn SN SOT SSiN WN - napięcie prądu przemiennego - Automatyczna Regulacja Napięcia Stacji - napięcie prądu stałego - Elektroenergetyczna Automatyka Zabezpieczeniowa - Krajowy System Elektroenergetyczny - Program Funkcjonalno Użytkowy zawierający zakres i opis przedmiotu zamówienia oraz wymagania techniczne, funkcjonalne i użytkowe, które muszą być spełnione przy realizacji przez Wykonawcę tego przedmiotu zamówienia - Polskie Sieci Elektroenergetyczne Spółka Akcyjna (uprzednio działająca pod firmą: Polskie Sieci Elektroenergetyczne Operator S.A.) siedziba: Konstancin Jeziorna - Najwyższe napięcie (220 kv i wyżej) - Niskie napięcie (do 1 kv) - Średnie Napięcie (powyżej 1 kv i poniżej 110 kv) - System Ochrony Technicznej Stacji - System Sterowania i Nadzoru - Wysokie napięcie (od 110 kv i poniżej 220 kv) W nawiasach [] podano odniesienia do standardów i specyfikacji technicznych PSE S.A. Wykaz standardów i specyfikacji zamieszczono w Załączniku 2 do niniejszego PFU.

5 3. CZEŚĆ OPISOWA 3.1. Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zamierzenie inwestycyjne obejmujące rozbudowę SE 400/110 kv Ostrów w zakresie: 1. Uzyskanie decyzji środowiskowej, wykonanie projektu budowlanego i pozyskanie pozwolenia na realizacje prac objętych przedmiotem zamówienia zgodnie z wymaganiami Prawa Budowlanego. 2. Wykonanie projektu wykonawczego obejmującego zakres prac objętych przedmiotem zamówienia oraz uzgodnienie projektu z Zamawiającym, 3. Zakres przedmiotu zamówienia obejmuje podstawowo rozbudowę rozdzielni 400kV oszynowania głównego o 3 gałęzie 400kV z pełnym wyposażeniem 2 gałęzi tj. AT 2 gałąź nr 13/14 oraz dławika 400kV gałąź nr 17/18, dla gałęzi nr 15/16 należy zabudować jedynie konstrukcje wysokie. Zakres rozbudowy obejmuje również adekwatne do rozbudowy rozdzielni 400kV wyposażenie stacji i poszczególnych pól 400 i 110kV w obwody wtórne w tym układy EAZ, układy sterowania lokalnego i zdalnego, systemu sygnalizacji i rejestracji zakłóceń, urządzenia łączności, układy ogólnostacyjne tj. pomocnicze i zasilające oraz ZSZ, LRW, synchronizacji zgodnie ze standardami wyposażenia obowiązującymi w PSE SA. 4. Zakres prac budowlano montażowych objęty przedmiotem zamówienia obejmuje w szczególności: a) rozbudowę systemu szyn zbiorczych rozdzieli 400kV o 3 gałęzie 400kV, b) wyposażenie 2 gałęzie 400 kv tj. AT 2 oraz dławika 400kV w konstrukcje wsporcze i aparaturę pierwotną, c) wyposażenie 1 gałęzi 400kV tj. dla linii 400kV w relacji do SE Kromolice tor 2 tylko w konstrukcje wysokie, d) wykonanie stanowiska dławika 400 kv (misa i fundament) wraz z wymaganymi instalacjami w tym instalacją zraszaczową, e) wykonanie stanowiska autotransformatora AT2 400/110 kv (misa i fundament) wraz z wymaganymi instalacjami w tym instalacją zraszaczową, f) wyposażenie w układy zabezpieczeń, automatyki, sterowania i łączności rozbudowaną część rozdzielni 400 kv, g) wyposażenie pełne pola 110kV AT 2 w zakresie konstrukcji, aparatury pierwotnej i wtórnej (bez szczątkowej szyny obejściowej, zabudowa tylko łącznika obejściowego) zgodnie z załączonym schematem zasadniczym rozdzielni 110kV, h) przystosowanie transformatora AT2 400/110 kv do pracy przez szczątkową szynę obejściową i pole sprzęgła poprzecznego 110 kv (pole nr 21, 22), i) wymiany transformatora potrzeb własnych 15/0,4 kv z obecnego zewnętrznego źródła na zasilany z uzwojenia wyrównawczego AT2, pole 15 kv, pole 0,4 kv, j) wymianę rozdzielnicy 15 kv, k) rozbudowy rozdzielni potrzeb własnych o dodatkowe odpływy wynikające z zakresu rozbudowy, l) przebudowy obwodów wtórnych w pełnym zakresie wynikającym z zakresu rozbudowy obwodów pierwotnych (w istniejącym budynku stacji jest miejsce na montaż obwodów wtórnych związanych z rozbudową). Rozbudowa rozdzielni 110 kv będzie prowadzona przez OSD w odrębnym postępowaniu z zabudową aparatury wtórnej w nowym budynku technologicznym ENEA operator S.A. Sposób wymiany informacji pomiędzy systemem OSP i OSD wg obecnie obowiązujących zasad i będzie przedmiotem odrębnego postępowania. m) rozbudowy istniejących systemów (SSiN, SOT, ARST, ZS, LRW i inne) n) rozbudowy systemu telekomunikacji zakresie wynikającym z wymagań funkcjonalnych rozbudowanej rozdzielni 400 i 110kV. Rozbudowa ta ma zapewnić: a) poprawę pewności zasilania odbiorców energii elektrycznej w rejonie Ostrowa, b) zmniejszenie ryzyk związanych z ograniczeniami przesyłowymi w obszarze węzła SE Ostrów, c) poprawę warunków stabilności napięciowej w obszarze węzła Ostrów,

6 d) poprawę jakości przesyłu energii elektrycznej, e) poprawę niezawodności pracy całego KSE, a w szczególności jego regionu zachodniego, f) wzrost pewności pracy sieci przesyłowej w warunkach niepewności kierunków rozwoju dużych krajowych źródeł wytwarzania, g) poprawa pewności wyprowadzenia mocy z Elektrowni Bełchatów, h) wzrost aktywności uczestnictwa KSE w wewnętrznym rynku Unii Europejskiej. W ramach realizacji przedmioty niniejszego zamówienia konieczna jest współpraca Wykonawcy prac objętych zamówieniem z Wykonawcami innych zadań inwestycyjnych będących przedmiotem odrębnych postępowań, ale powiązanych funkcjonalnie z rozbudową SE Ostrów. Dotyczy to w szczególności dostawy, montażu i uruchomienia autotransformatora i dławika w SE Ostrów. Współpraca ta powinna obejmować w szczególności: wykonanie projektu budowlanego i projektu wykonawczego uwzględniającego parametry techniczno użytkowe instalowanego AT 2 oraz dławika 400kV, wykonanie stanowiska wraz z fundamentami i niezbędnym wyposażeniem w infrastrukturę pod posadowienie AT 2 i dławika 400kV, wykonanie podłączenia AT 2 oraz dławika 400kV w zakresie obwodów pierwotnych i wtórnych stacji, uruchomienie AT 2 i dławika 400kV oraz przeprowadzenie wymaganych prób napięciowych i obciążeniowych zgodnie z programem prób. Dane niezbędne dla wykonania projektów oraz realizacji prac związanych z wykonaniem stanowisk dla posadowienia AT 2 i dławika 400kV oraz ich uruchomieniem zostaną dostarczone przez Zamawiającego. Wytyczne dla doboru ochrony przepięciowej oraz zdolności łączeniowej wyłącznika w polu dławika 400kV dostarczy Zamawiający w oparciu o dane pozyskane od dostawcy dławika Charakterystyka stacji Stacja elektroenergetyczna 400/110 kv Ostrów zlokalizowana jest na terenie Gminy Ostrów Wlkp. obręb Wysocko Wielkie. Istniejąca stacja 400/110 kv Ostrów położona jest na działkach będących własnością PSE S.A. Lokalizacja planowanej rozbudowy rozdzielni 400 kv SE Ostrów nie koliduje z terenami obszarów chronionych w ramach Europejskiej Sieci Ekologicznej Natura Skrócona charakterystyka obiektu stan aktualny Tabela 1. Skrócona charakterystyka SE Ostrów Nazwa obiektu SE 400/110 kv Ostrów Kod i miejscowość Ostrów Ulica Wylotowa 4 KZSiL obszar, KZSiL PAK-Kalisz, Kontakt KZSiL tel., fax, Kom.: ; Fax: (63) Napięcie znamionowe 400/110 kv Rok budowy 2000 rok Stacja dzielona TAK Współwłaściciel Energa- Operator S.A. Oddział w Kaliszu

7 Całkowita powierzchnia stacji (w stacjach dzielonych część PSE SA) Rola stacji w systemie Zasilanie stacji (NN) Transformator Zasilanie potrzeb własnych Rozdzielnia Rodzaj Liczba pól Układ szyn Poziomy prądów zwarciowych (moce zwarciowe) Strefa Zabrudzeniowa m 2 Rozdzielcza Linie 400 kv Pasikurowice oraz Rogowiec 410/123/15,75kV o mocy 330 MVA, W stacji zainstalowane są 3 rozdzielnice 15 kv o łącznej ilości 10 pól. Zasilanie z odczepu linii 15 kv Ostrów Płn. Ostrów Płd. i z odczepu linii 15 kv Ostrów Płd. KZN Skalmierzyce. Do zasilania potrzeb własnych stacji służą trzy transformatory 15,75/0,4 kv o mocy: 630 kva i dwa po 400 kva oraz agregat prądotwórczy o mocy 150 kva. Transformator o mocy 630 kva T3 zasilany jest z trzeciego uzwojenia autotransformatora przez pole nr 02 rozdzielni 15 kv potrzeb własnych. 400 kv; 110 kv 400 kv: Napowietrzna 110 kv: Napowietrzna 400 kv: kv: AT kv: Dwu systemowa, układ 2W, oszynowanie rurowe 110 kv: 2S Rozdzielnia 400 kv S zw. 3-faz.max = 3949 MVA I zw. 3-faz.max = 5699 A I zw. 1-faz.max = 5222 A X0/X1 = 1,27 Rozdzielnia 110 kv S zw. 3-faz.max = 3601 MVA III

8 3.3. Opis przedmiotu zamówienia Wykonawca powinien zrealizować przedmiot zamówienia metodą kompleksową, co najmniej w następującym zakresie: 1. Opracowanie wszelkich niezbędnych dokumentów i projektów, uzyskanie w imieniu Zamawiającego wszelkich decyzji i pozwoleń wymaganych do realizacji przedmiotu zamówienia. 2. Wykonanie projektu wykonawczego dla całości przedmiotu zamówienia. Uzyskanie pozytywnej opinii Zamawiającego (dla każdego tomu dokumentacji wykonawczej należy przewidzieć okres 5 dni roboczych dla uzyskania opinii Zamawiającego - okres ten liczy się od dnia roboczego następującego po dniu, w którym przedmiotowa dokumentacja wpłynęła do Zamawiającego). Realizacja prac według przepisów ustawy Prawo Budowlane i przepisów związanych, aktualnych w okresie realizacji przedmiotu zamówienia. 3. Przeprowadzenie uzgodnień formalno-prawnych w zakresie niezbędnym do wykonania inwestycji, w tym uzyskanie pozwolenia na budowę dla prac wymagających takiego pozwolenia oraz dokonanie zgłoszenia o rozpoczęciu prac budowlanych dla pozostałych prac. 4. Wypełnienie harmonogramu rzeczowego realizacji przedmiotu zamówienia (załącznik do umowy) wraz z uzgodnieniem i uzyskaniem akceptacji Zamawiającego. 5. Wykonanie wszelkich prac budowlano montażowych, konstrukcyjnych i instalacyjnych zgodnie z projektem wykonawczym i harmonogramem rzeczowym realizacji w zakresie wymaganym dla zrealizowania przedmiotu zamówienia. Podstawowy zakres tych prac obejmuje: 1) Przygotowanie placu budowy (tymczasowe ogrodzenia, zasilania, itp.). 2) Wykonanie niezbędnych prac ziemnych (niwelacja, melioracja, wykonanie podsypek, uzupełnienie gruntu itp.). 3) Wykonanie niezbędnej przebudowy i demontaży elementów rozdzielni 400 kv dla umożliwienia rozbudowy rozdzielni 400 kv m.in.: a) demontaż uziemników na końcu szyn zbiorczych za gałęzią (nr 11/12) linii 400 kv Plewiska, b) rozbudowa szyna zbiorczych dla trzech gałęzi za gałęzią (nr 11/12) linii Plewiska, c) montaż na końcu systemów szyn zbiorczych uziemników, d) wyposażenie gałęzi (nr 13/14) dla drugiego transformatora 400/ MVA, e) pozostawienie niewyposażonej gałęzi (nr 15/16) dla drugiego toru dla linii 400 kv Kromolice, f) wyposażenie gałęzi (nr 17/18) na przyłączenie dławika 400 kv, g) wybudowanie stanowiska i zainstalowanie drugiego transformatora 400/110 kv (dostawa i montaż na stanowisku zostanie zrealizowana w ramach niezależnego zadania), h) wybudowanie stanowiska i zainstalowanie dławika 400 kv (dostawa i montaż na stanowisku zostanie zrealizowana w ramach niezależnego zadania). Dostawa dławika i autotransformatora oraz ich montaż nie jest przedmiotem niniejszego zamówienia, natomiast do zadań Wykonawcy należy wykonanie stanowiska dławika i autotransformatora (w tym misy olejowej i fundamentu), podłączenie ich w zakresie obwodów pierwotnych, wtórnych i innych obwodów pomocniczych. 4) Wykonanie niezbędnych powiązań w zakresie obwodów wtórnych dla prawidłowej i niezawodnej współpracy urządzeń i aparatury nowoprojektowanych pól 400 kv, 5) Wykonanie kanalizacji kablowej oraz fundamentów pod konstrukcje wysokie i wsporcze, 6) Wykonanie siatki uziemiającej dla nowych obiektów i uzupełnień istniejącej siatki i instalacji uziemiającej,

9 7) Budowa wymaganej kanalizacji kablowej, dróg i chodników wewnętrznych, ogrodzeń, itp., 8) Wykonanie instalacji zraszaczowej dławika i autotransformatora, 9) doposażenie SSiN o elementy do obsługi nowych pól, oraz wykonanie niezbędnych modyfikacji w elementach istniejących, Zamawiający dokona niezbędnych zmian w systemach Dyster i Windex przy współudziale i wsparciu Wykonawcy. 10) rozbudowanie systemu ARST o współpracę z nowymi polami oraz polem dławika (aktualizacja listy sygnałów w ARST), dokonanie odpowiednich zmian w systemie SORN (System Obszarowej Regulacji Napięć). Niezbędnych zmian w ODM dokona Zamawiający przy współpracy i niezbędnym wsparciu udzielonym przez Wykonawcę. 11) wykonanie obwodów wtórnych (EAZ, SSiN, ARST, system rejestracji zakłóceń, pomiary energii) w polach nowoprojektowanych, 12) wykonanie systemów telekomunikacyjnych dla potrzeb łączności i potrzeb technologicznych w zakresie zainstalowanych systemów na stacji w polach nowoprojektowanych 13) wykonanie niezbędnej przebudowy i demontaży elementów rozdzielni 110 kv dla umożliwienia rozbudowy rozdzielni 110 kv m.in.: wyposażenie pola (nr 19) dla drugiego transformatora 400/110 kv, przystosowanie transformatora 400/110 kv do pracy przez pole sprzęgła 110 kv za pomocą szczątkowej szyny obejściowej, 14) wykonanie niezbędnej przebudowy i demontaży elementów zasilania potrzeb własnych m.in.: likwidację transformatora T4 i w jego miejsce, wprowadzenie nowego transformatora 15,75/0,4 kv zasilanego z uzwojenia wyrównawczego AT2, demontaż istniejącej rozdzielni 15 kv, rozbudowę rozdzielni potrzeb własnych o dodatkowe odpływy wynikające z zakresu rozbudowy, 15) prace w obiektach związanych: implementacja w systemach dyspozytorskich ODM i KDM oraz w systemie zdalnego nadzoru CN/RCN funkcji systemów stacyjnych określonych przez wymagania przyjętych rozwiązań technologicznych aparatury i urządzeń stacyjnych i przez wymagania odpowiednich standardowych specyfikacji funkcjonalnych i technicznych PSE S.A. Wykonanie implementacji, dołączenie do istniejących systemów, wykona Zamawiający przy współudziale Wykonawcy, zakres dostaw i prac objętych w ośrodkach nadrzędnych (KDM, ODM Poznań oraz nadzoru CN i RCN) zapewnia Zamawiający. Obowiązkiem Wykonawcy jest zapewnienie współpracy z Zamawiającym dla dokonaniu montażu i sprawdzenia wymaganej funkcjonalności systemów nadrzędnych wynikających z rozbudowy stacji. Wykonawca jest zobowiązany zorganizować, udostępnić i wysłać z zainstalowanych na stacji urządzeń wymagany zakres informacji do ww. ośrodków nadrzędnych. 6. Wykonanie dokumentacji powykonawczej stacji w tym całości obwodów wtórnych i pomocniczych rozdzielni 400 kv i 110 kv, linii i obiektów związanych (dla każdego tomu dokumentacji powykonawczej należy przewidzieć okres 5 dni roboczych dla uzyskania opinii Zamawiającego- okres ten liczy się od dnia roboczego następującego po dniu, w którym przedmiotowa dokumentacja wpłynęła do Zamawiającego). 7. Aktualizacja instrukcji eksploatacji SE Ostrów. 8. Wykonawca będzie prowadził racjonalną gospodarkę odpadami powstałymi w wyniku świadczonych usług. Na mocy zapisów zawartych w Ustawie o odpadach z dn. 14 grudnia 2012 roku, Wykonawca stanie się wytwórcą odpadów. W związku z powyższym Wykonawca:

10 a) spełni wymagania nałożone na wytwórcę odpadów zawartych w ww. Ustawie w nałożonych przez nią terminach, b) przedłoży stosowne dokumenty potwierdzające spełnienie tych wymagań oraz dokumenty potwierdzające przekazanie, zagospodarowanie lub utylizację powstałych odpadów zgodnie z obowiązującym w tym zakresie prawem, c) będzie prowadził selektywną zbiórkę odpadów i zapewni do tego celu odpowiednie pojemniki na odpady. 9. Dostawa kompletu wymaganych urządzeń, aparatów i systemów, konstrukcji wsporczych oraz innych materiałów i osprzętu niezbędnych dla zrealizowania przedmiotu zamówienia. 10. Wykonanie prób technicznych, sprawdzeń pomontażowych, pomiarów, badań i testów urządzeń i aparatury ujętych przedmiotem zamówienia zgodnie z wymaganiami niniejszego PF-U. 11. Wykonanie prób funkcjonalnych urządzeń i systemów związanych z przedmiotem zamówienia oraz prac uruchomieniowych. 12. Wykonanie pomiarów pola elektromagnetycznego przed oddaniem obiektu do użytkowania chyba, że modernizacja lub budowa obiektu elektroenergetycznego nie wpływa na zmianę wielkości emisji pola elektromagnetycznego do środowiska. 13. Wykonanie pomiarów hałasu przed oddaniem obiektu do użytkowania w przypadku, gdy w sąsiedztwie modernizowanego lub budowanego obiektu znajdują się grunty, o których mowa w Rozporządzeniu Ministra Środowiska z dnia roku w sprawie dopuszczalnych poziomów hałasu w środowisku. 14. Wykonanie niezbędnych pomiarów na stacji oraz na obiektach związanych potwierdzających spełnienie wymagań w zakresie pracy wszystkich urządzeń, aparatury i systemów. 15. Przekazanie do odbioru urządzeń, aparatury pierwotnej, wtórnej i pomocniczej będących przedmiotem zamówienia po pozytywnym zakończeniu prób technicznych, funkcjonalnych i ich uruchomieniu. Dostarczenie wszystkich niezbędnych dokumentów (projekt powykonawczy, dokumentacja urządzeń DTR, wyniki badań odbiorczych, atesty, gwarancje, oprogramowanie i licencje, instrukcje obsługi, instrukcji eksploatacji stacji, itp.) obejmujących przedmiot zamówienia i zawartych w umowie na realizację przedmiotu zamówienia. 16. Opracowanie kompletu dokumentacji zgłoszeniowej w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia, zgodnie z Rozporządzeniem Ministra Środowiska z dnia roku w sprawie zgłoszenia instalacji wytwarzających pole elektromagnetyczne. Uzgodnienie dokumentacji zgłoszeniowej z Zamawiającym, a następnie w porozumieniu z PSE-Zachód S.A. dokonanie zgłoszenia do właściwego terenowo urzędu (co najmniej 30 dni przed rozpoczęciem eksploatacji). 17. Uzyskanie niezbędnych pozwoleń wymaganych do rozpoczęcia eksploatacji i przekazanie całości wdrożonego przedmiotu zamówienia do eksploatacji (początek okresu gwarancji - po odbiorze całości przedmiotu zamówienia oraz po przeprowadzeniu jednomiesięcznej eksploatacji próbnej). 18. Przeprowadzenie niezbędnego instruktażu dla personelu eksploatacyjnego Zamawiającego w zakresie eksploatacji urządzeń i układów rozdzielni /stacji. 19. Realizacja zobowiązań gwarancyjnych. 20. Wykonanie wszystkich innych prac niezbędnych do realizacji w całości zakresu przedmiotu zamówienia opisanego w niniejszym PFU Wymagany okres realizacji przedmiotu zamówienia Przewiduje się, że całkowity okres realizacji przedmiotu zamówienia (wraz z realizacją w obiektach związanych) polegającego na rozbudowie stacji 400/110 kv Ostrów nie powinien być dłuższy niż 3 lata Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia

11 W celu realizacji przedmiotu zamówienia należy zaprojektować i zrealizować zakres prac dostaw i usług zgodnie z poniższymi wymaganiami. Wykonawca jest zobowiązany do opracowania i uzgodnienia z Zamawiającym przedmiaru robót, który winien zawierać zestawienie przewidywanych do wykonania robót podstawowych w kolejności technologicznej ich wykonania wraz z ich szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis oraz wskazaniem właściwych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych Harmonogram rzeczowy realizacji przedmiotu zamówienia Harmonogram rzeczowy realizacji przedmiotu zamówienia będzie stanowił Załącznik do Umowy Harmonogram wyłączeń W trakcie realizacji inwestycji przewiduje się wyłączenia poszczególnych elementów rozdzielni 400 kv i 110 kv w SE 400/110 kv Ostrów. Szczegółowy wykaz wyłączeń związanych z przedmiotowym zadaniem zamieszczono we wzorze harmonogramu wyłączeń w Załączniku 3. Wykonawcy jest zobowiązany do opracowania i załączenia do Umowy szczegółowego harmonogramu wyłączeń uzgodnionego z Zamawiającym oraz do sukcesywnej aktualizacji planowanych terminów wyłączeń w zależności od sytuacji w KSE w danym okresie czasowym (wzór harmonogramu wyłączeń zamieszczono w Załączniku 3). Okresy wyłączeń wymagają zgłoszenia do miesięcznych planów wyłączeń, do 5-tego dnia miesiąca poprzedzającego miesiąc, w którym planowane są wyłączenia. Na etapie zgłaszania wyłączeń wymagane jest podanie wszystkich wyłączeń towarzyszących (w tym dla potrzeb BHP). Z uwagi na nieprzewidziane stany KSE uniemożliwiające prowadzenie prac na stacji należy uwzględnić możliwość odwołania każdego planowanego wyłączenia i odsunięcia go w czasie. Kalkulacja kosztów wykonania zadania musi uwzględniać koszty przyjazdu Wykonawcy na plac budowy oraz zorganizowania prac na wypadek odwołania wyłączenia. Plan realizacji prac powinien uwzględniać potencjał wykonawczy zapewniający w okresie odstawienia pola z ruchu całkowite wykonanie prac wymagających wyłączeń Wymagania w zakresie spraw formalno-prawnych Do Wykonawcy należy opracowanie dokumentów i projektów niezbędnych dla uzyskania w imieniu Zamawiającego wszelkich niezbędnych decyzji administracyjnych wymaganych do realizacji przedmiotu zamówienia, jako inwestycji celu publicznego - w tym: 1. Przeprowadzenie uzgodnień formalno-prawnych, przygotowanie odpowiednich dokumentów i opracowań w zakresie niezbędnym do wykonania inwestycji, uzyskanie pozwolenia na budowę dla prac wymagających takiego pozwolenia lub dokonanie zgłoszenia w imieniu Zamawiającego o rozpoczęciu prac budowlanych oraz uzyskanie wszelkich niezbędnych dokumentów wymaganych do realizacji i użytkowania przedmiotu zamówienia, 2. Umożliwienie bezwzględnego i natychmiastowego dostępu PSE S.A. do wszystkich danych zawartych w sporządzonych operatach szacunkowych, uzgodnieniach oraz decyzjach administracyjnych.

12 Komunikacja społeczna Wykonawca ma obowiązek prowadzić działania informacyjne i promocyjne skierowane do opinii publicznej w trakcie realizacji zadania/przedsięwzięcia inwestycyjnego, do czasu jego zakończenia. Wykonawca otrzymuje od Zamawiającego rekomendowaną Zawartość Programu Komunikacji Społecznej (PKS) oraz przykładowy Zestaw narzędzi oraz form działań w obszarze komunikacji społecznej (Załącznik nr 3). Zamawiający ma prawo uzupełnić załączone wytyczne w przypadku zaistnienia szczególnych warunków dotyczących sytuacji politycznej, społecznej czy ekonomicznej związanych z realizowaną inwestycją. Wykonawca jest zobowiązany dostosować PKS wraz z zaproponowanym zestawem narzędzi do charakteru realizowanej inwestycji (stacyjna lub sieciowa, nowa lub modernizacja) oraz do przeprowadzonej analizy dotyczącej otoczenia przedmiotowej inwestycji. Zasady przygotowania i prowadzenia komunikacji społecznej dla inwestycji: 1. W ciągu 60 dni od dnia podpisania Umowy Wykonawca przedstawi uzgodniony z Zamawiającym i Inżynierem Kontraktu Program Komunikacji Społecznej (zwany dalej PKS), który będzie realizowany w trakcie przygotowania i realizacji inwestycji. a. Zakres PKS powinien być dostosowany do zakresu inwestycji, jej specyfiki, regionu, na którym będzie realizowana i wszystkich innych uwarunkowań, jakie powinny być brane pod uwagę. b. PKS powinien zawierać aktualną analizę otoczenia inwestycji, identyfikację szans i zagrożeń jej realizacji, analizę grup interesariuszy oraz mapę konfliktów. Rekomendowana zawartość Programu Komunikacji Społecznej (PKS) stanowi Część 2 niniejszego materiału. c. PKS powinien być opracowany w podziale na etapy realizacji inwestycji wraz z podaniem kosztów poszczególnych działań w tym zakresie (zgodnie z załączoną tabelą). 2. Wykonawca jest odpowiedzialny za realizację uzgodnionego i zaakceptowanego przez Zamawiającego PKS. 3. Wykonawca w trakcie realizacji PKS może dokonywać w nim zmian po ich uzgodnieniu z Inżynierem Kontraktu i Zamawiającym. 4. W trakcie realizacji PKS Wykonawca stosuje narzędzia komunikacji społecznej, w sposób zgodny z załączonym przykładowym katalogiem narzędzi oraz form działań w obszarze komunikacji społecznej, stanowiącego Cześć 3 niniejszego materiału. Wykonawca może stosować również inne narzędzia komunikacji społecznej niż wymienione w ww. katalogu pod warunkiem, że zostały one przedstawione i opisane w uzgodnionym PKS. 5. W przypadku wystąpienia protestów (konfliktów społecznych) Wykonawca stosuje się do zapisów p. 12 Części Do realizacji działań w zakresie komunikacji społecznej Wykonawca zatrudni zespół specjalistów/firmę gwarantujących przeprowadzenie skutecznych działań w tym zakresie w ramach prowadzonej inwestycji. a. Za dobór specjalistów i realizowane przez nich zadania w zakresie komunikacji społecznej odpowiada Wykonawca. b. Wykonawca przedstawi Zamawiającemu szczegółową informację na temat specjalistów/zespołu, który będzie prowadził działania w zakresie komunikacji społecznej ze szczegółowym uwzględnieniem doświadczeń w zakresie realizacji podobnych projektów komunikacyjnych. c. W uzasadnionym przypadku Zamawiający/Inżynier Kontraktu ma prawo do wnioskowania do Wykonawcy o zmianę lub uzupełnienie w/w zespołu. 7. W celu nadzoru nad realizowanymi działaniami komunikacyjnymi, akceptacji i odbioru raportów miesięcznych i innych prac komunikacji społecznej oraz do zarządzania ewentualnymi sytuacjami kryzysowymi, Zamawiający powoła Zespół ds. Komunikacji Społecznej dla inwestycji

13 Rozbudowa rozdzielni 400 kv Ostrów wraz z instalacją urządzeń do kompensacji mocy biernej. Wykonawca wskaże swoich przedstawicieli do uczestnictwa w pracach w/w Zespołu. 8. Wykonawca jest zobowiązany do przedstawiania, raz w miesiącu, raportu z działań komunikacji społecznej prowadzonych w ramach PKS. Załącznik do raportu miesięcznego będzie stanowił raport z monitoringu prasy i publikacji poświęconych inwestycji. Zamawiający zastrzega sobie prawo żądania przedstawienia przez Wykonawcę raportów z działań komunikacji społecznej częściej niż to wynika ze zdania poprzedniego. 9. W ciągu 30 dni po zakończeniu realizacji inwestycji, Wykonawca jest zobowiązany do przedstawienia do akceptacji Zamawiającego Raportu Końcowego z realizacji PKS, w którym m.in. określa stopień realizacji celów komunikacji, co zrobiono, a czego nie udało się osiągnąć, jakie podjęto kroki, aby uniknąć lub rozwiązać konflikty społeczne oraz rekomendacje w zakresie komunikacji dla kolejnych inwestycji. Raport Końcowy będzie stanowił podstawę do odbioru prac w tym zakresie. Warunkiem przedstawienia do akceptacji Zamawiającego Raportu Końcowego jest pozytywna opinia Inżyniera Kontraktu. 10. Wytyczne w zakresie akceptacji raportów miesięcznych, Raportu Końcowego i odbioru prac komunikacji społecznej zostaną przekazane Wykonawcy w terminie 20 dni od dnia przekazania Zamawiającemu uzgodnionego PKS. Wymagania w zakresie realizacji Komunikacji Społecznej stanowią Załącznik 4 do PF-U Wymagania w zakresie projektu budowlanego Projekt budowlany powinien być wykonany zgodnie z Ustawą Prawo Budowlane. Projekt budowlany do opiniowania należy dostarczyć w wersji papierowej w liczbie 5 egz., w wersji elektronicznej w formacie PDF z możliwością wydruku oraz w wersji edytowalnej Wymagania w zakresie projektu wykonawczego Dokumentacja i projekty wykonawcze powinny być opracowane w języku polskim indywidualnie dla stacji i prac w otoczeniu stacji z uwzględnieniem wymagań technicznych zawartych w programie funkcjonalno - użytkowym wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach oraz szczegółowych wytycznych. Projekt wykonawczy powinien zawierać w szczególności elementy podane w kolejnych punktach Część budowlana 1. Opisy techniczne. Spisy zawartości. Kopie prawomocnego pozwolenia na budowę oraz kopie i zestawienia innych istotnych dokumentów, opisy prac przygotowawczych i projektowych. Określenie granic zakresu prac objętych zamówieniem. 2. Rysunki zagospodarowania terenu stacji na podkładach map sytuacyjno - wysokościowych w tym: 1) lokalizacji fundamentów pod konstrukcje elementów instalowanych na stacji i wyprowadzeń liniowych, 2) lokalizacji dróg, w tym dróg pożarowych, 3) lokalizacji ciągów kanalizacji kablowej, 4) lokalizacji siatki uziemiającej, 5) lokalizacji sieci podziemnych: odwodnienia, wodociągowej, itp. 6) lokalizacji elementów systemu ochrony technicznej stacji. 3. Rysunki wszystkich nowobudowanych typów fundamentów (wylewanych i prefabrykowanych).

14 4. Rysunki konstrukcji wsporczych wraz z fundamentami, z zaznaczonymi parametrami i rodzajem zastosowanego materiału oraz powiązania z układami i urządzeniami istniejącymi. 5. Rysunki wykonawcze elementów mechaniczno-konstrukcyjnych z pokazaniem: 1) ustawienia urządzeń i aparatury, 2) zawieszenia izolacji i osprzętu, 3) wykonania połączeń między aparatami. 6. Zabezpieczenia antykorozyjne konstrukcji wsporczych oraz fundamentów. Opis technologii. 7. Obliczenia niezbędne do realizacji przedmiotu zamówienia (wyniki obliczeń z podaniem narzędzi i metod obliczeń), w tym: 1) obliczenia wytrzymałości statycznej i dynamicznej konstrukcji, 2) ochrony odgromowej i przeciwporażeniowej, 3) ilości odprowadzanych ścieków opadowych z całego terenu stacji. 8. Projekty prac i obiektów budowlanych w zakresie: 1) rozbudowy kanalizacji kablowej i jej elementów, 2) rozbudowy oświetlenia stacji, 3) rozbudowy dróg wewnętrznych, 4) zagospodarowania terenu stacji. 9. Projekty instalacji elektrycznych, teletechnicznych, grzewczych, wentylacyjnych, przeciwpożarowych, itp. obiektów budowlanych i urządzeń przynależnych. Wymienione projekty i rysunki powinny zawierać elementy, detale i przekroje niezbędne do prac montażowych oraz kontroli jakości wykonywanych prac Część technologiczna 1. Schematy zasadnicze obwodów pierwotnych z zaznaczonym typem aparatury, jej parametrami. 2. Schematy rozwiązań konstrukcyjnych pól rozdzielni i układów technologicznych. 3. Rysunki sytuacyjne pokazujące wzajemne rozplanowanie urządzeń i ich powiązania. 4. Dokumentacja obwodów wtórnych: Projekt musi obejmować całość obwodów wtórnych i pomocniczych SE Ostrów, w tym projekty dla etapów przejściowych i powiązań z obiektami istniejącymi. Powinien w odrębnych częściach obejmować wymagane uzupełnienia i zmiany w ośrodkach nadrzędnych dyspozycji mocy (KDM i ODM) i centrum nadzoru eksploatacyjnego (CN i RCN). Powinien zawartością obejmować wymagania Standardów zamawiającego w tym standardu Zabezpieczenia, automatyka, pomiary i układy obwodów wtórnych PSE S.A. w zakresie dokumentacji urządzeń i oprogramowania. Powinien obejmować obwody wtórne z podziałem na odpowiednie grupy i układy oraz systemy stacji. W projekcie wykonawczym muszą być zawarte wymagane powiązania, konfiguracja, parametryzacja, zasilanie urządzeń oraz wszelkie inne elementy dla zapewnienia realizacji funkcji określonych w programie funkcjonalno - użytkowym oraz w standardach PSE S.A. 5. Projekt wykonawczy powinien zawierać co najmniej, lecz nie ograniczać się do wymienionych poniżej elementów: 1) Schematów funkcjonalnych obwodów wtórnych stacji, w tym poszczególnych pól rozdzielni 400 kv, pól potrzeb własnych nn, z pokazaniem urządzeń, oraz funkcji tych urządzeń ze szczególnym uwzględnieniem źródeł sygnałów wejściowych oraz odbiorców sygnałów wyjściowych. 2) Schematów funkcjonalnych poszczególnych obwodów wtórnych stacji (jak: EAZ, SSiN, SRZ, pomiarów energii, telekomunikacji, ochrony technicznej, itp.) oraz komunikacji wewnętrznej i zewnętrznej systemów (z pokazaniem struktury komunikacji, w tym sieci LAN). 3) Schematów zasadniczych (ideowych) obejmujących całość obwodów wtórnych i pomocniczych (obwody zabezpieczeń, sterowań, pomiarów, rejestracji, sygnalizacji, telemechaniki, telekomunikacji). Schematy powinny obejmować wszystkie obwody wtórne i pomocnicze oraz ich aparaty i urządzenia zainstalowane. Powinien być

15 zastosowany odpowiedni podział rysunków i opisów według pól, rozdzielni, systemów i układów. 4) Schematów montażowych (połączeń i przyłączeń) obejmujących całość obwodów wtórnych i pomocniczych z podaniem numerów i rozmieszczenia zacisków montażowych wraz z adresowaniem obwodów (w szafkach rozdzielni, urządzeniach, szafach SSiN oraz innych tablicach/szafach elementów związanych. Powinny być również pokazane wszystkie kable pomiarowe, sterownicze i sygnalizacyjne (typ, nr, adres, liczba żył rezerwowych). 5) Schematów koordynacyjnych poszczególnych aparatów i urządzeń lub /i poszczególnych systemów stacji. 6) Schematów elewacji i rozmieszczenia urządzeń (w tym urządzeń w szafach) oraz rozprowadzenia kabli wewnątrz budynków stacyjnych oraz na terenie stacji. 7) Opisy i schematy procesów pozyskiwania, przetwarzania i dystrybucji danych oraz zestawienia danych (wraz z wymaganymi atrybutami) przewidzianych do dystrybucji w każdym kierunku, zgodnie z wymaganiami i logiką normy PN EN (w szczególności tom 8-1). 8) Wykazy urządzeń oraz zestawienie danych technicznych poszczególnych urządzeń. 9) Zestawienia materiałów oraz zestawienie danych technicznych poszczególnych materiałów, w tym wykaz wszystkich kabli pomiarowych, sterowniczych i sygnalizacyjnych. 10) Opis techniczny i obliczenia oraz analizy potwierdzające spełnienie wymagań standardów, z uwzględnieniem: a) parametryzacji poszczególnych urządzeń i układów w tym przygotowanie nastaw zabezpieczeń, b) konfiguracji i logik poszczególnych urządzeń i układów, c) opisów poszczególnych układów oraz działania poszczególnych algorytmów systemów oraz aplikacji obsługi, d) list sygnałów, algorytmów blokad i sekwencji łączeniowych. 6. W przypadku powiązań z obwodami istniejącymi, wszystkie schematy i rysunki, na których nanosi się zmiany dla stacji, należy zastąpić nowymi tak, aby projekty obwodów stacji stanowiły spójną całość. 7. Projekt wykonawczy wymaga opinii Zamawiającego. 8. Wykazy części rezerwowych i ich wymagane ilości. 9. Obliczenia, (wyniki obliczeń z podaniem narzędzi i metod obliczeń), w tym szczególnie: 1) konstrukcyjne w stanach normalnych i zakłóceniowych, 2) wytrzymałości zwarciowej, 3) doboru parametrów technicznych urządzeń i aparatury pierwotnej, 4) dobór i nastawienia urządzeń w SE Ostrów mi stacjach związanych, 5) ochrony odgromowej i przeciwporażeniowej. 10. Program realizacji przedmiotu zamówienia oraz technologia i harmonogram realizacji prac objętych przedmiotem zamówienia. 11. Zestawienie badań odbiorczych, w tym: 1) badań i odbiorów fabrycznych (FAT) urządzeń pierwotnych i wtórnych oraz układów technologicznych (w tym urządzeń EAZ, SSiN) z udziałem Zamawiającego, 2) odbiorów fabrycznych materiałów do budowy stacji z udziałem Zamawiającego, 3) badań odbiorczych i rozruchowych zainstalowanych urządzeń obwodów pierwotnych (z uwzględnieniem odbiorów prac zanikających w trakcie budowy), 4) badań odbiorczych (SAT) zainstalowanych urządzeń obwodów wtórnych i pomocniczych, 12. Program zapewnienia jakości, zestawienie, opis z harmonogramem punktów kontroli jakości w trakcie prac objętych przedmiotem zamówienia, zakres kontroli i wykaz elementów podlegających kontroli wraz z podaniem kryteriów akceptacji Zamawiającego. 13. Dokumentacja techniczno ruchowa (DTR) zainstalowanych urządzeń i aparatów. Dokumentacja

16 ta powinna w szczególności opisywać zainstalowane urządzenia i ich działanie; powinna określać terminy i warunki przeprowadzania przeglądów; powinna opisywać procedury lokalizacji i usuwania usterek, zwłaszcza uszkodzeń pojedynczych elementów urządzeń i układów i procedury eksploatacji; powinna określać urządzenia i aparaturę, jaką należy wykorzystywać do prac konserwacyjnych i naprawczych. 14. Dokumentacja oprogramowania włącznie z udzieleniem odpowiednich licencji na użytkowanie oprogramowania. Dostawca powinien dostarczyć dokumentację oprogramowania użytkowego, w tym narzędziowego, serwisowego w wersji skompilowanej na płycie CD. 15. Analizy, wyniki pomiarów i obliczenia potwierdzające spełnienie wymagań programu funkcjonalno - użytkowego i przywołanych norm. 16. Aktualizacja szczegółowej Instrukcji Eksploatacji SE Ostrów. 17. Dokumentacja powykonawcza. 1) Zakres dokumentacji powykonawczej dotyczy SE Ostrów. 2) Projekt wykonawczy i dokumentację powykonawczą należy przedłożyć Zamawiającemu do zaopiniowania. Pozytywna opinia projektu przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu zamówienia poprawnie pod względem technicznym, ruchowo eksploatacyjnym i pod względem wymagań środowiskowych. 3) Terminy dotyczące opiniowania dokumentacji technicznej i innej powinny być zgodne z obowiązującą procedurą odbioru i sprawdzenia technicznego składników majątku sieciowego. 4) Dokumentacja powykonawcza powinna być wykonana w sposób umożliwiający wielokrotne wypinanie i wpinanie pojedynczych arkuszy/stron Organizacja robót budowlanych Przygotowanie terenu budowy Rozbudowa SE Ostrów musi być prowadzona z zachowaniem ciągłości pracy istniejących elementów stacji, w tym urządzeń rozdzielni 400 kv i 110 kv umożliwiających prowadzenie bezzakłóceniowe ruchu stacji. Organizacja robót budowlanych musi być dostosowana do zakresu i harmonogramu rzeczowego stanowiącego załącznik do umowy, realizacji przedmiotowego zamówienia i musi uwzględniać etapowanie inwestycji. Organizację tych robót musi wykonać Wykonawca w porozumieniu z Zamawiającym z uwzględnieniem harmonogramu wyłączeń w kolejnych etapach realizacji. Wykonawca w porozumieniu z Zamawiającym opracuje projekt organizacji ruchu drogowego na czas rozbudowy SE Ostrów oraz wyznaczy trasy przejazdu. Drogi transportowe oraz ciągi piesze muszą być odpowiednio oznakowane i w przypadkach szczególnego zagrożenia dla zdrowia i życia ludzkiego wygrodzone. Jeżeli zajdzie konieczność to miejsca pracy winny zostać ogrodzone ogrodzeniami tymczasowymi z siatek PVC Zaplecze dla potrzeb wykonawcy Zaplecze budowy powinno być zlokalizowane na terenie stacji poza terenem przyszłych obiektów elektroenergetycznych. Zorganizowanie zaplecza należy do Wykonawcy. Teren zaplecza musi być ogrodzony z niezależnym wydzielonym wjazdem. Wykonanie drogi dojazdowej należy do Wykonawcy. Zasilanie zaplecza jak również placu budowy Wykonawca wykona we własnym zakresie. Na czas budowy Wykonawca zainstaluje własną rozdzielnię dla zasilania placu budowy. Na czas budowy Wykonawca we własnym zakresie zobowiązany jest do wykonania zaplecza socjalnego, w tym sanitariaty dla pracowników zgodnie z odpowiednimi wymaganiami. Ścieki sanitarne należy odprowadzić do kanalizacji sanitarnej lub szczelnego zbiornika czasowo

17 opróżnianego przez odpowiednią firmę na koszt Wykonawcy. Kanalizację wykonać z rur PVC o średnicy minimum 200mm. Wykonawca będzie zobowiązany do wprowadzenia zasad racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami - Ustawą z dnia 14 grudnia 2012 r. o odpadach (Dz.U. poz. 21.), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić segregację odpadów Warunki bezpieczeństwa pracy Wykonawca bezpośrednio po zawarciu kontraktu na realizację przedmiotu zamówienia opracuje informację dotyczącą bezpieczeństwa i ochrony zdrowia, a bezpośrednio przed wejściem na budowę plan bezpieczeństwa i ochrony zdrowia. Wszystkie prace należy wykonać zgodnie z zasadami organizacji bezpiecznej pracy obowiązującymi u Zamawiającego. Rozbudowa SE Ostrów będzie prowadzona w pobliżu czynnych urządzeń stacji i linii z zachowaniem ciągłości ruchu. Przed przystąpieniem do robót wszyscy pracownicy muszą zostać przeszkoleni i pouczeniu o zasadach poruszania się i pracy na terenie obiektów energetycznych oraz wyposażeni w odzież ochronną i pozostały sprzęt ochrony osobistej tj. kaski, rękawice, okulary ochronne itp. wynikające ze specyfiki prowadzenia różnego rodzaju robót budowlano-montażowych. Na teren stacji samochody ciężarowe przywożące materiały budowlane oraz aparaturę lub odwożące elementy i materiały zbędne muszą poruszać się po wyznaczonych i oznakowanych trasach. Stacja i wychodzące linie będą częściowo lub w pełni pod napięciem, należy zatem zachować szczególną ostrożność, a wszelkie prace prowadzić pod ścisłym nadzorem służb BHP Zamawiającego i Wykonawcy. Miejsca prowadzenia prac budowlanych należy wygrodzić od pozostałej części stacji znajdującej się pod napięciem w sposób zapewniający bezpieczeństwo pracujących ludzi. Szczególnej ostrożności prowadzenia prac wymagają prace związane z wprowadzeniem sprzętu zmechanizowanego. Szczególną uwagę należy zwracać na pracę dźwigów samobieżnych przy urządzeniach będących pod napięciem i przebiegających nad terenem linii wysokiego napięcia. Samochody wjeżdżające na teren gdzie mogą wystąpić zbliżenia do urządzeń pod napięciem powinny być pilotowane przez upoważnionych pracowników Zamawiającego od bramy do miejsca pracy. Część prac będzie zaliczana do prac na wysokości, dla których obowiązują stosowne wymagania i ograniczenia jak np. pogodowe. Wykonawca zobowiązany jest do przestrzegania postanowień Instrukcji i Bezpieczeństwa i Higieny Pracy przy urządzeniach i instalacjach elektroenergetycznych obowiązujących w PSE S.A. Instalacje elektryczne dla potrzeb budowy muszą odpowiadać PN-IEC : Zabezpieczenie interesów osób trzecich Należy spełnić wymaganie Ustawy Prawo Budowlane, zgodnie z którą obiekt budowlany biorąc pod uwagę przewidywany okres budowy i użytkowania, należy projektować i budować w sposób określony w przepisach i normach, w tym techniczno-budowlanych, oraz zgodnie z zasadami wiedzy technicznej, zapewniając poszanowanie, występujących w obszarze realizacji obiektu, uzasadnionych interesów osób trzecich, a w szczególności: 1) Dostępu z drogi publicznej. 2) Niezakłócania z możliwości korzystania z wody i innych mediów lokalnej infrastruktury publicznej. 3) Niezakłócania kierunku spływu wód opadowych do rowów melioracyjnych mogący wyrządzić określone szkody dla nieruchomości sąsiednich.

18 4) Ochrony przed uciążliwościami powodowanymi przez hałas, wibracje, zakłócenia elektryczne oraz ochrony przed zanieczyszczeniem powietrza, wody i gleby oraz dróg dojazdowych. Teren prowadzenia robót powinien zostać ogrodzony lub oznaczony w sposób zapewniający bezpieczeństwo osób korzystających z pozostałej jego części. Zasięgi przestrzennej uciążliwości związane z lokalizacją i funkcjonowaniem przedmiotowej inwestycji nie mogą przekroczyć granic terenu będącego w dyspozycji Zamawiającego (na cele budowlane). Projektowana inwestycja nie może kolidować z istniejącym i projektowanym zagospodarowaniem terenów sąsiednich. Wykonawca jest zobowiązany do szczegółowego oznaczenia instalacji i urządzeń, wskazanych przez Zamawiającego przy przekazywaniu placu budowy i zabezpieczenia ich przed uszkodzeniem, a także do natychmiastowego powiadomienia inspektora nadzoru i właściciela instalacji i urządzeń, jeżeli zostaną przypadkowo uszkodzone w trakcie realizacji robót. Wykonawca odpowiada również za przestrzeganie przepisów i ochronę własności prywatnej i publicznej i jest zobowiązany do prowadzenia uzgodnień z właścicielami nieruchomości, których dobra mogą być związane z koniecznością przeprowadzenia prac wymaganych dla realizacji przedmiotu zamówienia. W przypadku naruszenia interesów osób trzecich w wyniku prowadzenia przez Wykonawcę robót budowlanych lub zaniechania czynności zabezpieczających, odpowiedzialność prawną i finansową ponosi Wykonawca. Dotyczy to pracowników i klientów firm prowadzących działalność na terenie obiektu. Wykonawca winien posiadać ubezpieczenie OC na prowadzony rodzaj działalności budowlanej. Wykonawca na własny koszt pokryje powstałe w czasie trwania robót wszelkie szkody związane z realizacją przedmiotu zamówienia Zasady ogólne dla wykonawstwa i dostaw Wszelkie prace budowlano montażowe należy zrealizować w oparciu o dokumentację projektową wykonawczą. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową. Prace powinny być wykonane pod względem jakości zgodnie z aktualnymi osiągnięciami wiedzy i techniki oraz obowiązującymi w Polsce normami, procedurą odbioru i sprawdzenia technicznego składników majątku sieciowego, a także zasadami zarządzania jakością wynikającymi z norm ISO. Wszystkie prace powinny być wykonane przez wykwalifikowanych wykonawców zatrudniających wykwalifikowaną siłę roboczą i powinny być wykonywane zgodnie z aktualnym Prawem Budowlanym i obowiązującymi na danym terenie przepisami i zarządzeniami w zakresie architektury. Wykonawca zobowiązany jest znać wszelkie przepisy, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych przepisów podczas prowadzenia robót. Wszystkie materiały (tzn. materiały budowlane, urządzenia i aparatura) użyte do realizacji przedmiotu zamówienia muszą być zgodne z dokumentacją projektową, z aktualnymi Polskimi Normami, Świadectwami Zgodności i powinny być fabrycznie nowe i wolne od wad. Wszystkie materiały muszą być dostarczone, składowane i instalowane według instrukcji i zaleceń producentów. Wykonawca jest odpowiedzialny za właściwe składowanie materiałów. Nie dopuszcza się wykorzystywania materiałów uszkodzonych. Wykonawca jest odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru końcowego.

19 Wykonawca zapewni, aby tymczasowo składowane materiały do czasu, gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Zamawiającym. Wykonawca jest zobowiązany podać na etapie projektu wykonawczego dane dotyczące zastosowanych materiałów. Powinien podać oznaczenie i normę dla poszczególnych materiałów, producenta i klasę lub gatunek jakości stosowanych materiałów budowlanych. Zmiana rodzaju materiałów wymaga akceptacji Zamawiającego. Wszystkie materiały i wyspecyfikowane artykuły powinny być widocznie oznakowane z wyspecyfikowanym lub z towarzyszącym świadectwem producenta informującym, że materiały spełniają wymagania obowiązujących norm i standardów. W przypadku stosowania odbiorów częściowych oraz wprowadzania do eksploatacji zakończonych elementów stacji Zamawiający zastrzega sobie prawo do bieżącej weryfikacji uzgodnionego wcześniej harmonogramu rzeczowego realizacji prac (załącznik do umowy), w części związanej z potrzebą wyłączenia czynnych urządzeń spod napięcia Wymagania w zakresie budynków i konstrukcji Fundamenty pod konstrukcje wsporcze i aparaturę Funkcje i rozwiązania dla fundamentów pod konstrukcje wsporcze i aparaturę powinny odpowiadać Standardowym Specyfikacjom PSE S.A., odpowiednim normom i niżej podanym wymaganiom PFU. 1. Rodzaje i wymiary fundamentów należy ustalić na podstawie obliczeń statycznych dla normalnych warunków pracy i w oparciu o istniejące warunki geotechniczne określone na podstawie badań geotechnicznych. 2. Fundamenty należy zabezpieczyć przez wykonanie powłok przeciwwodnych. 3. Minimalna klasa betonu C16/20 (B20). 4. Kotwy fundamentowe należy zabezpieczyć przez ocynkowanie ogniowe, a następnie po montażu fundamentu, przez dwukrotne pokrycie środkiem zabezpieczającym. 5. Fundamenty należy posadowić zgodnie z normą PN-81/B (z późniejszymi zmianami) Konstrukcje pod przewody i aparaturę Funkcje i rozwiązania dla konstrukcji wsporczych muszą odpowiadać wymaganiom zawartym w [65] odpowiednim normom i niżej podanym wymaganiom PFU: 1. W procesie wykonawstwa warsztatowego i montażu konstrukcji stalowych należy przestrzegać normy PN-B-06200: 2002 Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wymagania podstawowe. 2. Elementy konstrukcji muszą być dostosowane do możliwości transportowych i montażowych. 3. Elementy konstrukcji muszą być dostosowanie do zamocowania dodatkowych iglic ochrony odgromowej. 4. Każda konstrukcja musi umożliwiać przyłączenie do niej, poprzez połączenie śrubowe, przewodów uziemiających, w co najmniej dwóch miejscach oraz mocowanie tabliczek informacyjnych. 5. Minimalna grubość ścianek kształtowników nie może być mniejsza niż 4 mm. 6. Gatunek stali, co najmniej St3SY wg PN-88/H lub równoważne. 7. Minimalna wielkość śrub istotnych dla nośności konstrukcji M12.

20 8. Minimalna klasa wytrzymałości mechanicznej śrub 4.8, a dla >M24 klasy Średnicę otworów przejściowych dla śrub należy przyjąć zgodnie z PN-EN 20273: 1998 stosując dla śrub do M16 dokładną, a dla śrub powyżej M16 średniodokładną klasę otworów przejściowych. 10. Należy przewidzieć 60 letni okres eksploatacji konstrukcji (zgodnie ze specyfikacją). 11. Elementy złączne muszą być zabezpieczone przed korozją przez cynkowanie. Pozostałe wymagania zabezpieczenia przed korozja opisano w niniejszym PFU w pkt. dotyczącym zabezpieczenia antykorozyjnego Konstrukcje wsporcze pod aparaturę 1. Konstrukcje wsporcze pod aparaturę wykonać jako stalowe spawane o trzonach rurowych posadowione na fundamentach żelbetowych monolitycznych blokowych Wysokość konstrukcji nad terenem wynosi od ~2.5m do ~4m. 2. Z uwagi na możliwość podniesienia się wody gruntowej z opadów, fundamenty należy wykonać z betonu o podwyższonej wodo i mrozoodporności oraz izolowane na całej powierzchni izolacją antykorozyjną Zabezpieczenie antykorozyjne Rozwiązania dla zabezpieczeń przed korozją wykonać zgodnie z wymaganiami [80] oraz [84]. Ponadto: 1. Kolor farb nawierzchniowych stalowy wg RAL Nr Zastosować zestawy malarskie dla strefy o kategorii korozyjności C4 o średnim narażeniu korozyjnym. Zabezpieczenie powinno być tak dobrane, aby konstrukcja nie wymagała zabiegów renowacyjnych, przez co najmniej 25 lat pracy. Wykonawca zabezpieczy teren wokół infrastruktury podlegającej zabezpieczeniu antykorozyjnemu tak, aby uniemożliwić zanieczyszczenie środowiska podczas prowadzonych prac. Materiały oraz technologia zabezpieczenia antykorozyjnego podlegają opiniowaniu przez Zamawiającego Wymagania w zakresie zagospodarowania terenu, infrastruktury W zakresie zagospodarowania terenów budowy należy spełnić wymagania zawarte w niniejszym PFU oraz wymagania wynikające z rozwiązań technologicznych oraz z rozwiązań istniejących, współpracujących i odpowiadać wymaganiom zawartym w [68] i w Standardowych Specyfikacjach Technicznych PSE S.A. oraz w odpowiednich normach i przepisach. Jeżeli wymagania zawarte w niniejszej dokumentacji są ostrzejsze od wymagań zawartych w standardowych specyfikacjach funkcjonalnych i technicznych lub normach decydują wymagania zawarte w niniejszym PFU. Wykonawca jest odpowiedzialny za dobór i jakość materiałów oraz za prawidłowość przyjętych rozwiązań. Dobór materiałów i rozwiązań należy na etapie projektu wykonawczego przedstawić do opinii Zamawiającego Mikroniwelacja i zazielenienie terenu Po wykonaniu robót budowlanych na terenie stacji należy wykonać mikroniwelację terenu w zakresie objętym pracami. Teren należy uprzątnąć oraz wyrównać do poziomu -0,10 m (poniżej) poziomu
