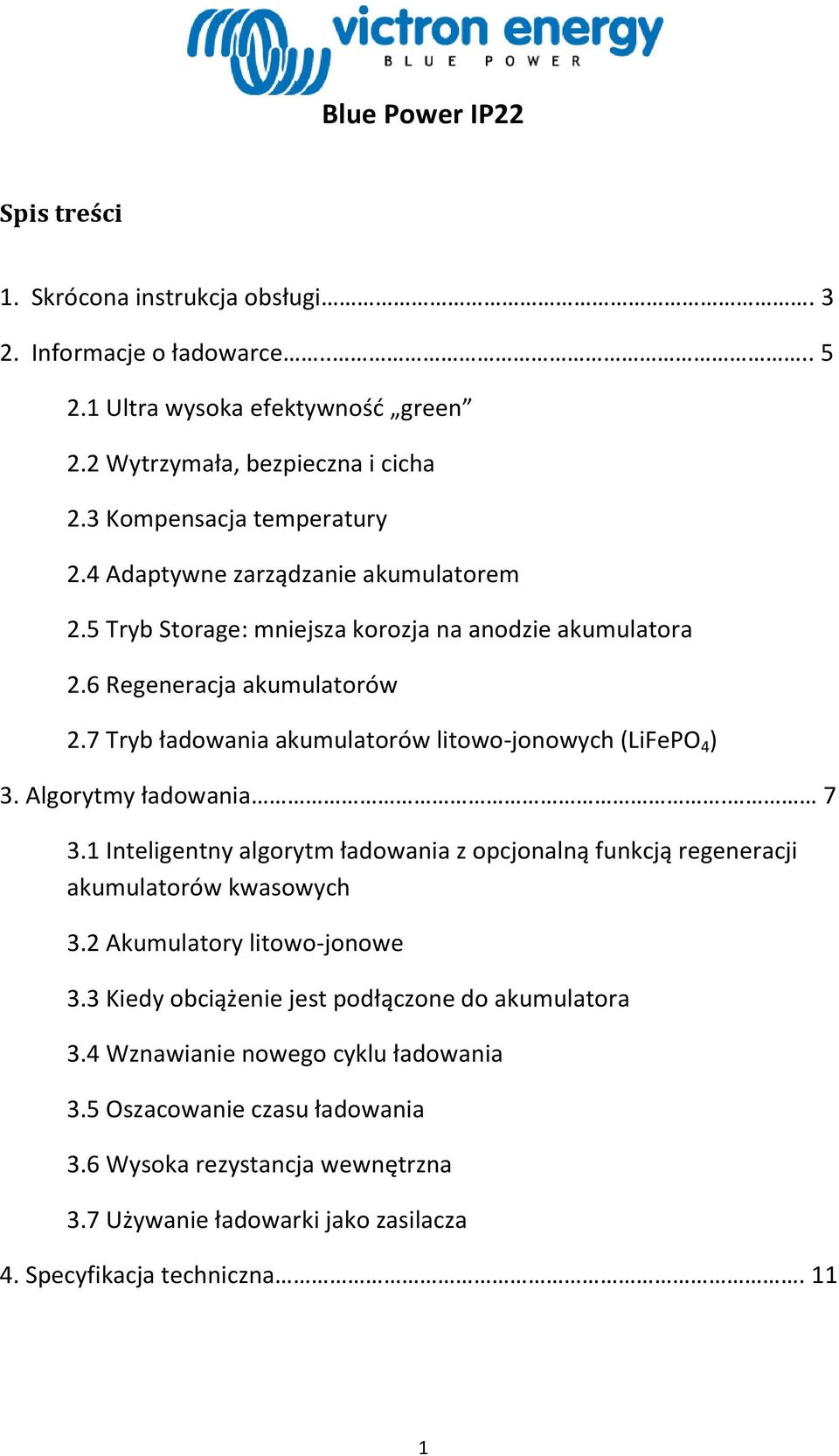

1 Spis treści 1. Skrócona instrukcja obsługi Informacje o ładowarce Ultra wysoka efektywność green 2.2 Wytrzymała, bezpieczna i cicha 2.3 Kompensacja temperatury 2.4 Adaptywne zarządzanie akumulatorem 2.5 Tryb Storage: mniejsza korozja na anodzie akumulatora 2.6 Regeneracja akumulatorów 2.7 Tryb ładowania akumulatorów litowo-jonowych (LiFePO 4 ) 3. Algorytmy ładowania Inteligentny algorytm ładowania z opcjonalną funkcją regeneracji akumulatorów kwasowych 3.2 Akumulatory litowo-jonowe 3.3 Kiedy obciążenie jest podłączone do akumulatora 3.4 Wznawianie nowego cyklu ładowania 3.5 Oszacowanie czasu ładowania 3.6 Wysoka rezystancja wewnętrzna 3.7 Używanie ładowarki jako zasilacza 4. Specyfikacja techniczna. 11 1

2 Instrukcja bezpieczeństwa Zawsze zapewniaj właściwą wentylację podczas ładowania. Unikaj zakrywania ładowarki. Nigdy nie próbuj ładować akumulatorów zamrożonych i nieprzeznaczonych do ładowania. Nie umieszczaj ładowarki bezpośrednio na akumulatorze podczas ładowania. Unikaj iskier blisko akumulatora. Ładowany akumulator może emitować wybuchowe gazy. Akumulatory kwasowe są żrące. Natychmiast opłucz wodą skórę mająca kontakt z kwasem. To urządzenie nie jest przeznaczone do użytku przez dzieci lub ludzi, którzy nie potrafią czytać i zrozumieć instrukcji obsługi chyba, że są oni pod nadzorem osoby odpowiedzialnej, zapewniającej bezpieczne użytkowanie ładowarki. Przechowywać i korzystać z ładowarki w miejscu niedostępnym dla dzieci. Podłączenie do sieci elektrycznej musi być zgodne z krajowymi przepisami dotyczącymi instalacji elektrycznych. W przypadku uszkodzenia przewodu zasilającego należy skontaktować się z producentem lub Twoim dystrybutorem. 2

3 1. Skrócona instrukcja obsługi A. Podłącz ładowarkę do akumulatora lub akumulatorów (patrz rysunek 1). B. Podłącz ładowarkę do gniazda sieciowego. Lampa BULK LED sygnalizuje prawidłowe podłączenie zasilania sieciowego. C. Jeżeli jest to wymagane, wciśnij przycisk MODE aby wybrać inny algorytm ładowania (ładowarka zapamięta tryb po odłączeniu zasilania lub akumulatora). Jeżeli został wybrany tryb regeneracji akumulatora, będzie się świecić lampka RECONDITION LED, oraz będzie migać, kiedy regeneracja jest aktywna. Ładowarkę można przełączyć w tryb nocny NIGHT przez przytrzymanie przez 3 sekundy przycisku MODE. Zapali się lampka NIGHT LED. Tryb nocny automatycznie wyłączy się po 8 godzinach. Tryb może być wyłączony ręcznie wcześniej poprzez powtórne przytrzymanie przycisku MODE przez 3 sekundy. Ładowarkę można przełączyć w tryb cichy LOW przez przytrzymanie przez 6 sekund przycisku MODE. Lampka NIGHT LED będzie migać dwa razy na sekundę. Tryb cichy pozostaje aktywny do momentu powtórnego przytrzymania przycisku MODE przez 6 sekund. Kiedy jest włączony tryb nocny lub cichy, prąd wyjściowy jest obniżany do maks. 25% nominalnej wartości, a ładowarka pracuje bezgłośnie. D. Akumulator jest naładowany w 80% i gotowy do użytkowania, kiedy włączy się lampa ABSORPTION LED. E. Całkowite naładowanie akumulatora sygnalizuje lampka READY LED równocześnie z FLOAT lub STORAGE LED. F. Zatrzymaj ładowanie w każdym momencie odłączając zasilanie ładowarki. 3

4 Rysunek 1 Blue Power IP22 4

5 2. Informacje o ładowarce 2.1 Ultra wysoka efektywność green Sprawność ładowania do 95% gwarantuje, że ładowarki te emitują od trzech do czterech razy mniej ciepła w porównaniu ze standardami branży. Pobór mocy po całkowitym naładowaniu akumulatora zmniejsza się do 0,5 W, czyli wynosi od pięciu do dziesięciu razy mniej niż standard branży. 2.2 Wytrzymała, bezpieczna i cicha o Małe naprężenia termiczne elektronicznych elementów o Zabezpieczenie przeciwko przegrzaniu: natężenie prądu na wyjściu będzie redukowane, jeżeli temperatura wrośnie powyżej 60 C, ale ładowarka będzie nadal działać. o Kiedy jest włączony tryb nocny lub cichy, prąd wyjściowy jest obniżany do maks. 25% nominalnej wartości, a ładowarka pracuje bezgłośnie. 2.3 Kompensacja temperatury Optymalne napięcie ładowania dla akumulatorów kwasowych zmienia się odwrotnie proporcjonalnie do temperatury. Ładowarka Blue Power IP22 mierzy temperaturę otoczenia podczas fazy test i kompensuje temperaturę podczas procesu ładowania. Temperatura jest ponownie mierzona, kiedy ładowarka zapewnia niskie natężenia prądu w trybie FLOAT lub STORAGE. Dlatego też nie są potrzebne dodatkowe ustawienia w przypadku użytkowania ładowarki w temperaturach skrajnie niskich lub wysokich. 2.4 Adaptywne zarządzanie akumulatorem Akumulatory kwasowo-ołowiowe powinny być ładowane w trzech fazach [1] stałego prądu ładowania BULK, [2] absorpcji ABSORPTION oraz [3] w fazie stałego, zredukowanego napięcia FLOAT. Kilka godzin ładowania w trybie absorpcji jest wymagane do pełnego naładowania akumulatora i zapobiega przedwczesnemu zasiarczeniu. Względnie wysokie napięcie podczas absorpcji powoduje jednak przyspieszenie zużycia z powodu korozji anody. Adaptywne zarządzanie akumulatorem ogranicza korozję poprzez zminimalizowanie czasu absorpcji kiedy jest to tylko możliwe, tzn. kiedy ładowany akumulator jest już (prawie) całkowicie naładowany. 5

6 2.5 Tryb Storage: mniejsza korozja na anodzie akumulatora Nawet obniżone napięcie w fazie ładowania FLOAT następującej po fazie absorpcji powoduje korozję na elektrodzie. Istotne jest zatem, aby zmniejszyć napięcie ładowania kiedy akumulator jest podłączony do ładowarki przez ponad 48 godzin. 2.6 Regeneracja akumulatorów Stan akumulatorów kwasowo-ołowiowych które nie zostały wystarczająco naładowane lub były nieużywane przez dłuższy czas pogarsza się ze względu na zasiarczenie. Proces ten czasami może być częściowo odwrócony poprzez ładowanie akumulatora niskim natężeniem prądu przy wyższym napięciu. UWAGI: a) Regeneracja powinna być stosowana bardzo rzadko dla akumulatorów z płaskimi płytami VRLA (żelowe lub AGM), ponieważ gazowanie następujące w tym procesie może spowodować wyparowanie elektrolitu i tym samym nieodwracalne zniszczenie akumulatorów. b) Akumulatory z cylindrycznymi ogniwami wytwarzają większe wewnętrzne ciśnienie przed gazowaniem, dlatego tracą mniej wody w trakcie regeneracji. Niektórzy producenci cylindrycznych akumulatorów zalecają tryb regeneracji w przypadku stosowania akumulatorów cylindrycznych. c) Tryb regeneracji może być stosowany dla akumulatorów mokrych w celu wyrównania ogniw akumulatora i zapobiegnięciu rozwarstwieniu kwasu. d) Niektórzy producenci akumulatorów zalecają impulsowe ładowanie, aby odwrócić proces zasiarczeniu. Jednakże, większość specjalistów zgadza się, że nie ma ostatecznego dowodu na to, że impulsowe ładowanie działa lepiej niż tryb ładowania niskim natężeniem prądu/ wysokim napięciem. Zostało to potwierdzone przez nasze testy. 2.7 Tryb ładowania akumulatorów litowo-jonowych (LiFePO 4 ) NIGDY nie dopuść do ładowania akumulatorów litowo-jonowych w temperaturze poniżej 0 C. 6

7 3. Algorytmy ładowania 3.1 Inteligentny algorytm ładowania z opcjonalną funkcją regeneracji akumulatorów kwasowych Napięcie ładowania w temperaturze pokojowej Dla ładowarek 24V: pomnóż wszystkie wartości przez 2. Przycisk MODE Po podłączeniu ładowarki do zasilania, wciśnij przycisk MODE aby wybrać inny algorytm ładowania (ładowarka zapamięta tryb po odłączeniu zasilania lub akumulatora). Jeżeli jest wybrany tryb regeneracji to zaświeci się lampka RECONDITION LED, jeżeli regeneracja będzie aktywna, wtedy lampka ta będzie migać. Ładowarkę można przełączyć w tryb nocny NIGHT przez przytrzymanie przez 3 sekundy przycisku MODE. Zapali się lampka NIGHT LED. Tryb nocny automatycznie wyłączy się po 8 godzinach. Tryb może być wyłączony ręcznie wcześniej poprzez powtórne przytrzymanie przycisku MODE przez 3 sekundy. Ładowarkę można przełączyć w tryb cichy LOW przez przytrzymanie przez 6 sekundy przycisku MODE. Lampka NIGHT LED będzie migać dwa razy na sekundę. Tryb cichy pozostaje aktywny do momentu powtórnego przytrzymania przycisku MODE przez 6 sekund Kiedy jest włączony tryb nocny lub cichy, prąd wyjściowy jest obniżany do maks. 25% nominalnej wartości, a ładowarka pracuje bezgłośnie. 7

8 Siedem stopni sekwencyjnego ładowania dla akumulatorów kwasowoołowiowych: 1. BULK Ładowanie akumulatora maksymalnym natężeniem prądu dopóki nie zostanie osiągnięte napięcie absorpcji. Akumulator będzie wtedy naładowany w 80% i jest gotowy do użycia. 2. ABS Absorpcja Ładowanie akumulatora przy stałym napięciu i z malejącym natężeniem prądu dopóki nie naładuje się całkowicie. Patrz tabela powyżej dla absorpcji w temperaturze pokojowej. Adaptywne zarządzanie akumulatorem Czas absorpcji jest skrócony ( do minimum 30 min.) jeżeli akumulator był (prawie) naładowany i wzrasta do 8 godzin w przypadku głębokiego rozładowania akumulatora. 3. RECONDITION Regeneracja Opcjonalna regeneracja dla głęboko rozładowanych akumulatorów kwasowo-ołowiowych. Regeneracja jest stosowana w dwóch dostępnych algorytmach ładowania: normalny (NORMAL) i wysoki (HIGH), i może być wybrana przez ponowne naciśniecie przycisku MODE jeden raz po wybraniu wymaganego algorytmu. W trybie regeneracji, akumulator będzie ładowany niskim prądem, aż do uzyskania wyższego napięcia w końcowej fazie absorpcji. Lampka RECONDITION LED będzie się świecić podczas ładowania, oraz migać podczas fazy regeneracji. Podczas regeneracji maksymalny prąd jest równy 8% nominalnego prądu dopóki nie zostanie osiągnięte maksymalne napięcie. Regeneracja trwa 8 godzin lub do momentu osiągnięcia maksymalnego napięcia, w zależności co nastąpi wcześniej (patrz tabela). Np. dla ładowarki 12/30: prąd regeneracji to 30A x 0,08=2,4A. 8

9 4. FLOAT Utrzymuje akumulator całkowicie naładowany, przy stałym napięciu. 5. STORAGE Utrzymuje akumulator na obniżonym napięciu, aby ograniczyć gazowanie i korozję na anodzie. 6. READY Wskazuje że akumulator jest całkowicie naładowany. Lampka READY LED będzie się świecić jednocześnie z lampką FLOAT lub STORAGE LED. 7. REFRESH Powolnemu samo-rozładowywaniu zapobiega się cotygodniowym automatycznym odświeżaniu akumulatora, krótki ładowaniem absorpcyjnym. 3.2 Akumulatory litowo-jonowe Ładując akumulatory litowo-jonowe ładowarką Blue Power zawsze używaj specjalnego algorytmu ładowania dla akumulatorów litowo-jonowych, zapewniając optymalną wydajność. Wybierz LI-ION przyciskiem MODE. 3.3 Kiedy obciążenie jest podłączone do akumulatora Obciążenie może być podłączone do akumulatora podczas ładowania. Proszę zauważyć, że akumulator nie będzie ładowany jeżeli prąd obciążenia jest większy niż prąd na wyjściu ładowarki. Regeneracja jest niemożliwa, kiedy obciążenie jest podłączone do akumulatora. 3.4 Wznawianie nowego cyklu ładowania Nowy cykl rozpocznie się gdy: a)ładowarka osiągnie fazę FLOAT lub STORAGE, i z powodu obciążenia, prąd wzrośnie powyżej maksymalnego prądu na więcej niż 4 sekundy. b) Przycisk MODE zostanie wciśnięty podczas ładowania. c) Zasilanie ładowarki zostanie odłączone i ponownie podłączone. 9

10 3.5 Oszacowanie czasu ładowania Akumulator kwasowo-ołowiowy jest naładowany w 80%, na początku fazy absorpcji. Czas T potrzebny do naładowania 80% może być obliczony następująco. T=Ah / I Gdzie: I natężenie prądu ładowania (= prąd na wyjściu ładowarki minus obciążenia); Ah ilość Ah do naładowania. Pełna faza absorpcji do 8 godzin jest potrzebna do całkowitego naładowania akumulatora. PRZYKŁAD: Czas naładowania do 80% całkowicie rozładowanego akumulatora 220Ah, prądem 30A: T=220 / 30= 7,3 godziny. Czas naładowania do 100%: 7,3 + 8= 15,3 godziny. Akumulator litowo-jonowy jest naładowany do ponad 95% już w początkowej fazie absorpcji, oraz osiąga 100% naładowania w przybliżeniu po 30 minutach ładowania absorpcyjnego. 3.6 Wysoka rezystancja wewnętrzna Kiedy akumulator zużyje się osiągając maksymalną (podana w specyfikacji) ilość cykli życia, lub zepsuje się z powodu zasiarczenia bądź korozji, pojemność dramatycznie spadnie, a wewnętrzny opór wzrośnie. Ładowarka będzie odrzucać taki akumulator podczas fazy TEST (może to być również spowodowane prawie całkowitym naładowaniem akumulatora). Bardzo krótka faza BULK podczas ładowania rzekomo rozładowanego akumulatora wskazuje, że akumulator osiągnął koniec okresu jego użytkowania. UWAGA: zasiarczenie można czasami częściowo odwrócić poprzez powtarzanie trybu RECONDITION. 3.7 Używanie ładowarki jako zasilacza Ładowarka będzie zasilać obciążenie kiedy akumulator nie jest podłączony. 10

11 3. Specyfikacja techniczna 11

12 Pięć lat gwarancji Gwarancja obejmuje wady materiału i wykonania produktu, oraz trwa pięć lat od momentu zakupu produktu. Klient musi zwrócić wadliwy produkty razem z dowodem zakupu bezpośredniemu sprzedawcy. Ta gwarancja nie obejmuje uszkodzenia, zniszczenia lub nieprawidłowego działania wynikającego z przeprowadzonych przez klienta modyfikacji oraz niewłaściwego użytkowania, narażenia na wilgoć, ogień, niewłaściwe pakowanie, uderzenia piorunem, przepięcia i inne akty natury. Gwarancja nie obejmuje uszkodzeń i zniszczeń dokonanych w trakcie naprawy przez kogokolwiek nieautoryzowanego przez Victron Energy do naprawy produktów Victron. Victron Energy nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z korzystania z tego produktu. Maksymalna odpowiedzialność wynikająca z tej gwarancji nie może przekroczyć rzeczywistej ceny zakupu tego produktu. 12
