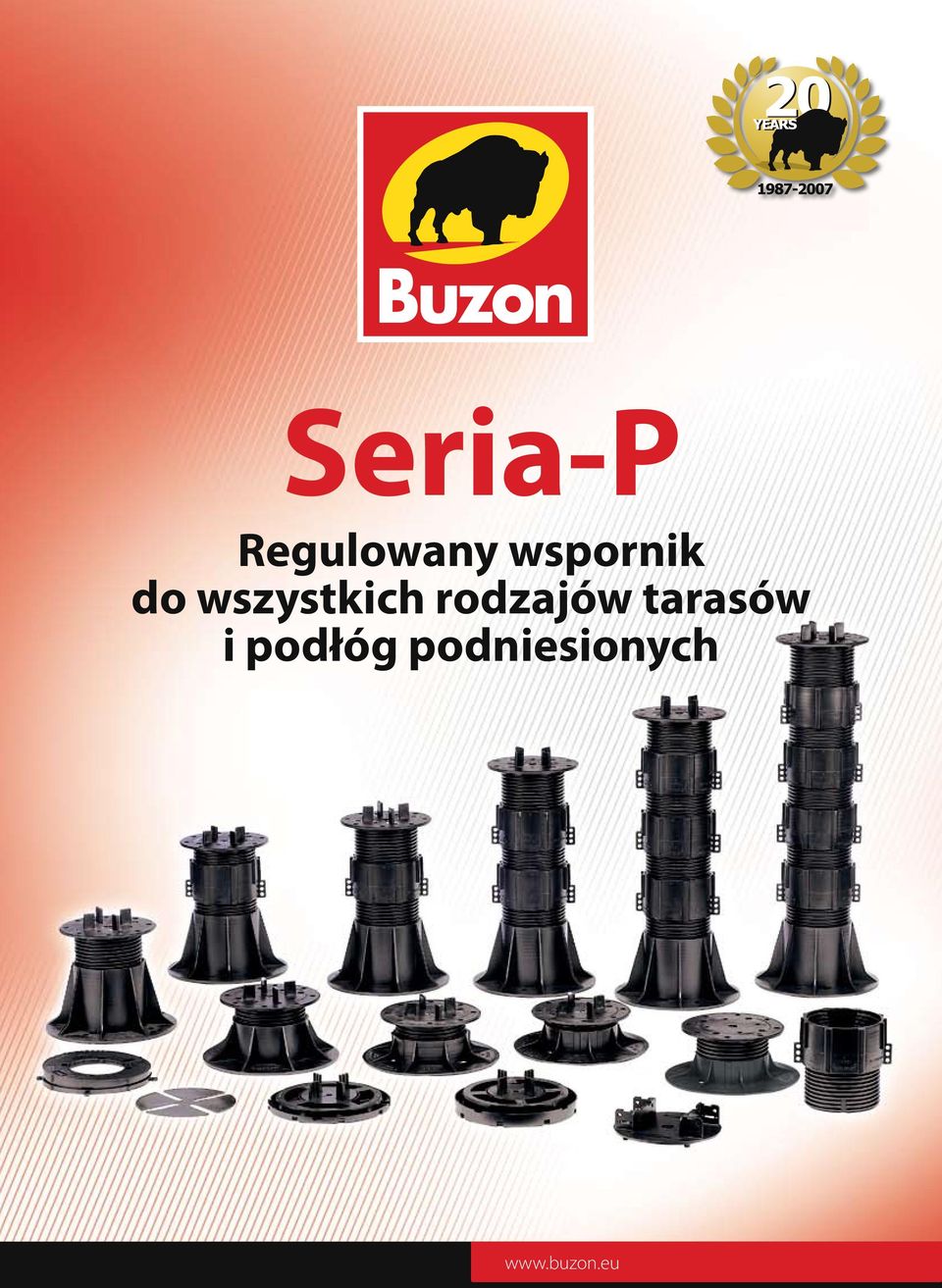

1 Seria-P Regulowany wspornik do wszystkich rodzajów tarasów i podłóg podniesionych

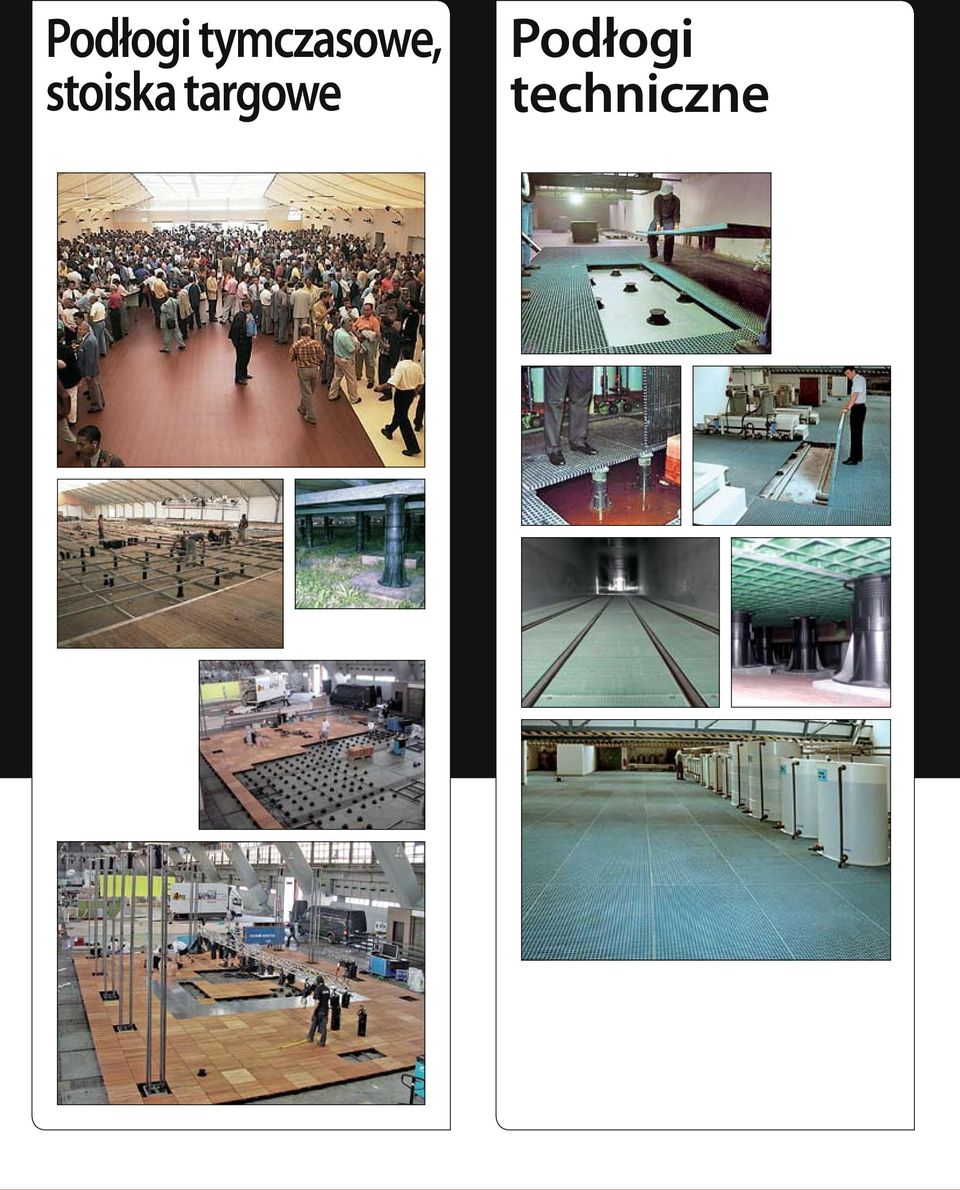

2 Podłogi tymczasowe, stoiska targowe Podłogi techniczne

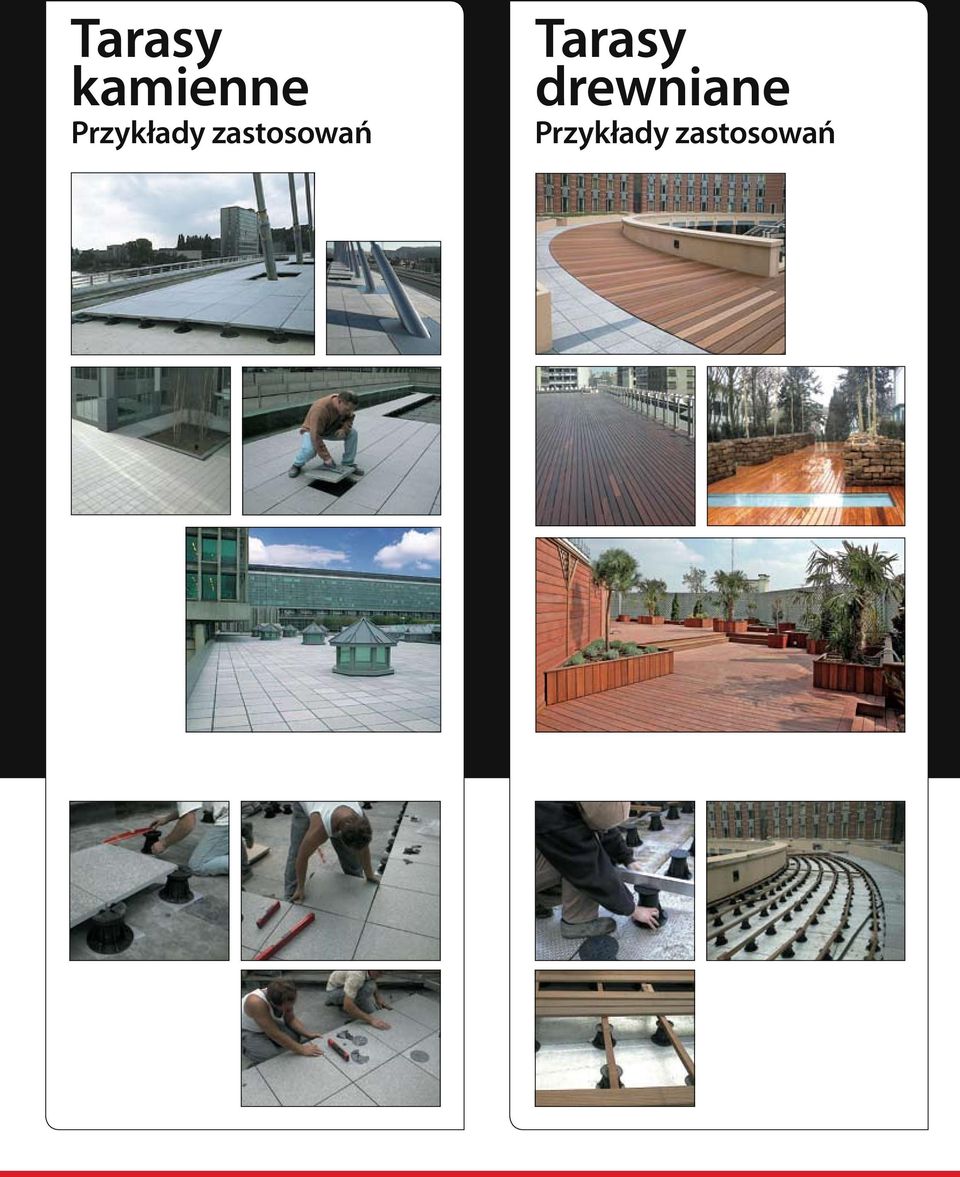

3 Tarasy kamienne Przykłady zastosowań Tarasy drewniane Przykłady zastosowań

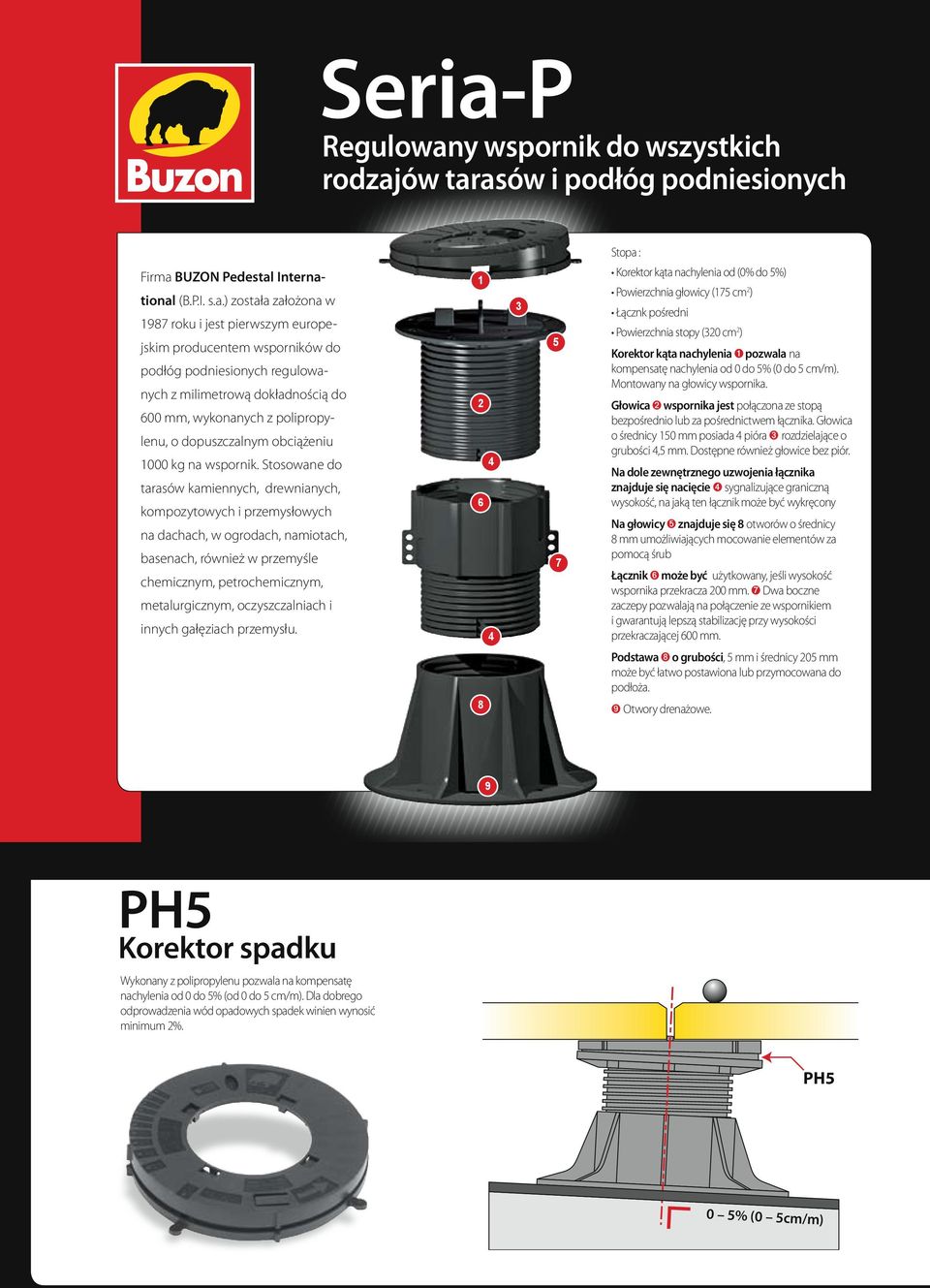

4 Seria-P Regulowany wspornik do wszystkich rodzajów tarasów i podłóg podniesionych Stopa : Firma BUZON Pedestal International (B.P.I. s.a.) została założona w 1987 roku i jest pierwszym europejskim producentem wsporników do podłóg podniesionych regulowanych z milimetrową dokładnością do 600 mm, wykonanych z polipropylenu, o dopuszczalnym obciążeniu 1000 kg na wspornik. Stosowane do tarasów kamiennych, drewnianych, kompozytowych i przemysłowych na dachach, w ogrodach, namiotach, basenach, również w przemyśle chemicznym, petrochemicznym, metalurgicznym, oczyszczalniach i innych gałęziach przemysłu Korektor kąta nachylenia od (0% do 5%) Powierzchnia głowicy (175 cm 2 ) Łącznk pośredni Powierzchnia stopy (320 cm 2 ) Korektor kąta nachylenia ➊ pozwala na kompensatę nachylenia od 0 do 5% (0 do 5 cm/m). Montowany na głowicy wspornika. Głowica ➋ wspornika jest połączona ze stopą bezpośrednio lub za pośrednictwem łącznika. Głowica o średnicy 150 mm posiada 4 pióra ➌ rozdzielające o grubości 4,5 mm. Dostępne również głowice bez piór. Na dole zewnętrznego uzwojenia łącznika znajduje się nacięcie ➍ sygnalizujące graniczną wysokość, na jaką ten łącznik może być wykręcony Na głowicy ➎ znajduje się 8 otworów o średnicy 8 mm umożliwiających mocowanie elementów za pomocą śrub Łącznik ➏ może być użytkowany, jeśli wysokość wspornika przekracza 200 mm. ➐ Dwa boczne zaczepy pozwalają na połączenie ze wspornikiem i gwarantują lepszą stabilizację przy wysokości przekraczającej 600 mm. 8 Podstawa ➑ o grubości, 5 mm i średnicy 205 mm może być łatwo postawiona lub przymocowana do podłoża. ➒ Otwory drenażowe. 9 PH5 Korektor spadku Wykonany z polipropylenu pozwala na kompensatę nachylenia od 0 do 5% (od 0 do 5 cm/m). Dla dobrego odprowadzenia wód opadowych spadek winien wynosić minimum 2%. PH5 0 5% (0 5cm/m)

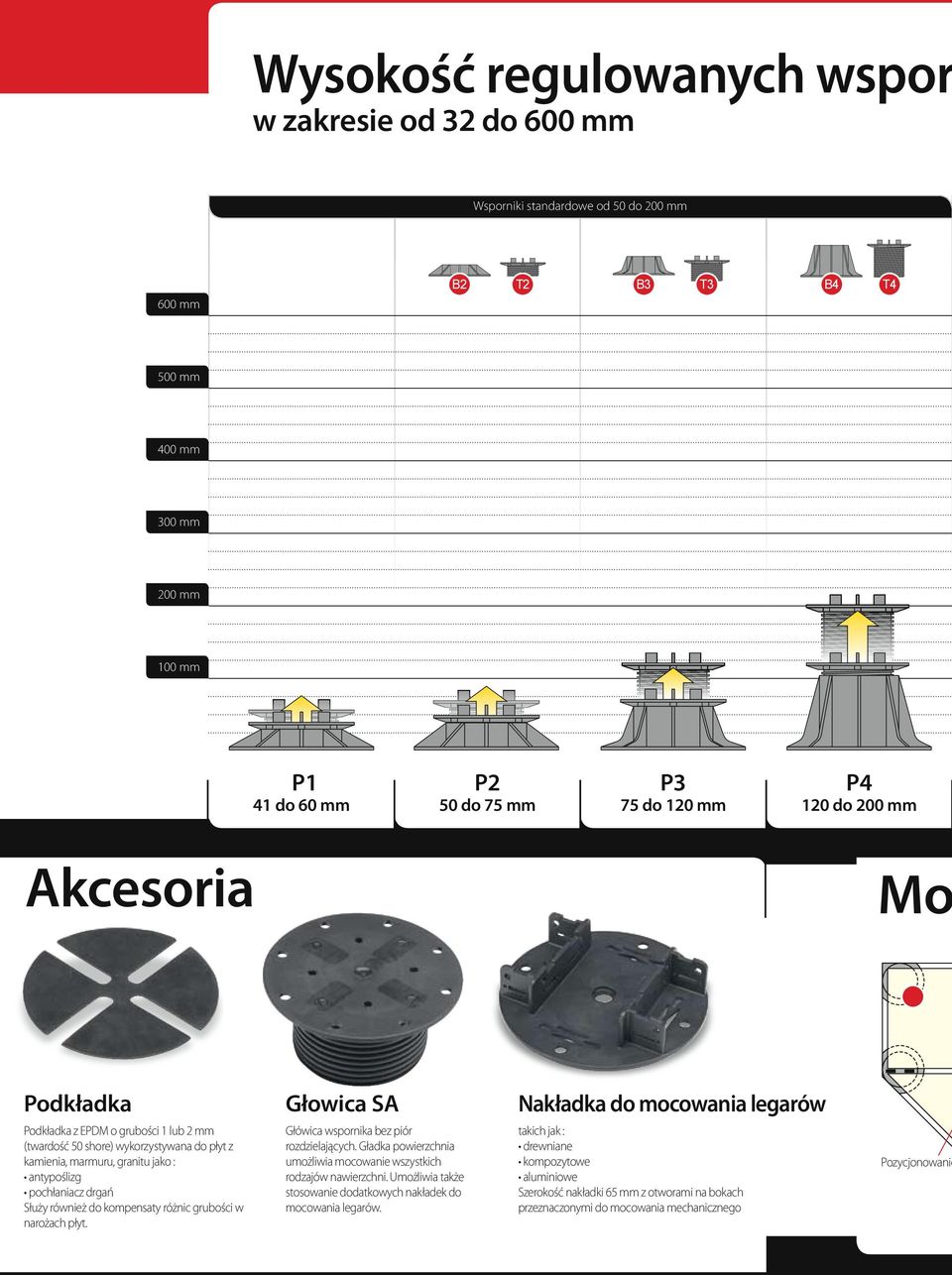

5 Wysokość regulowanych wspor w zakresie od 32 do 600 mm Wsporniki standardowe od 50 do 200 mm 600 mm B2 T2 B3 T3 T4 500 mm 400 mm 300 mm 200 mm 100 mm P1 P2 P3 P4 41 do 60 mm 50 do 75 mm 75 do 120 mm 120 do 200 mm Akcesoria Mo Podkładka Głowica SA Nakładka do mocowania legarów Podkładka z EPDM o grubości 1 lub 2 mm (twardość 50 shore) wykorzystywana do płyt z kamienia, marmuru, granitu jako : antypoślizg pochłaniacz drgań Służy również do kompensaty różnic grubości w narożach płyt. Główica wspornika bez piór rozdzielających. Gładka powierzchnia umożliwia mocowanie wszystkich rodzajów nawierzchni. Umożliwia także stosowanie dodatkowych nakładek do mocowania legarów. takich jak : drewniane kompozytowe aluminiowe Szerokość nakładki 65 mm z otworami na bokach przeznaczonymi do mocowania mechanicznego Pozycjonowanie

antypoślizg pochłaniacz drgań Służy również do kompensaty różnic grubości w narożach płyt. Główica wspornika bez piór rozdzielających.

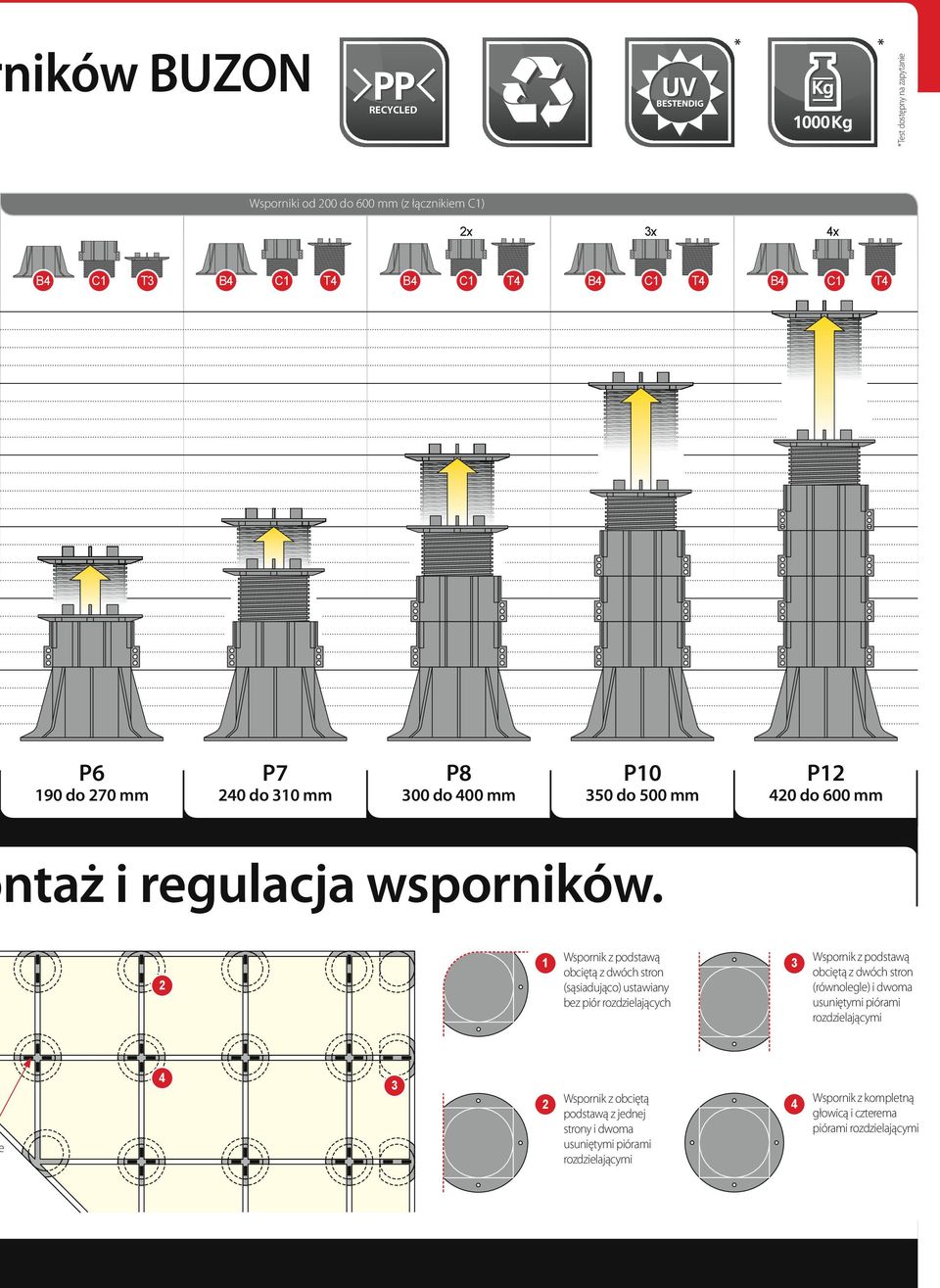

6 rników BUZON * BESTENDIG RECYCLED *Test dostępny na zapytanie * Wsporniki od 200 do 600 mm (z łącznikiem ) 2x T3 P6 T4 P7 190 do 270 mm 3x T4 P8 240 do 310 mm P do 400 mm 4x T4 350 do 500 mm T4 P do 600 mm ontaż i regulacja wsporników. e 1 Wspornik z podstawą obciętą z dwóch stron (sąsiadująco) ustawiany bez piór rozdzielających 3 Wspornik z podstawą obciętą z dwóch stron (równolegle) i dwoma usuniętymi piórami rozdzielającymi 2 Wspornik z obciętą podstawą z jednej strony i dwoma usuniętymi piórami rozdzielającymi 4 Wspornik z kompletną głowicą i czterema piórami rozdzielającymi 2 4 3

e 1 Wspornik z podstawą obciętą z dwóch stron (sąsiadująco) ustawiany bez piór rozdzielających 3 Wspornik z podstawą obciętą z dwóch stron

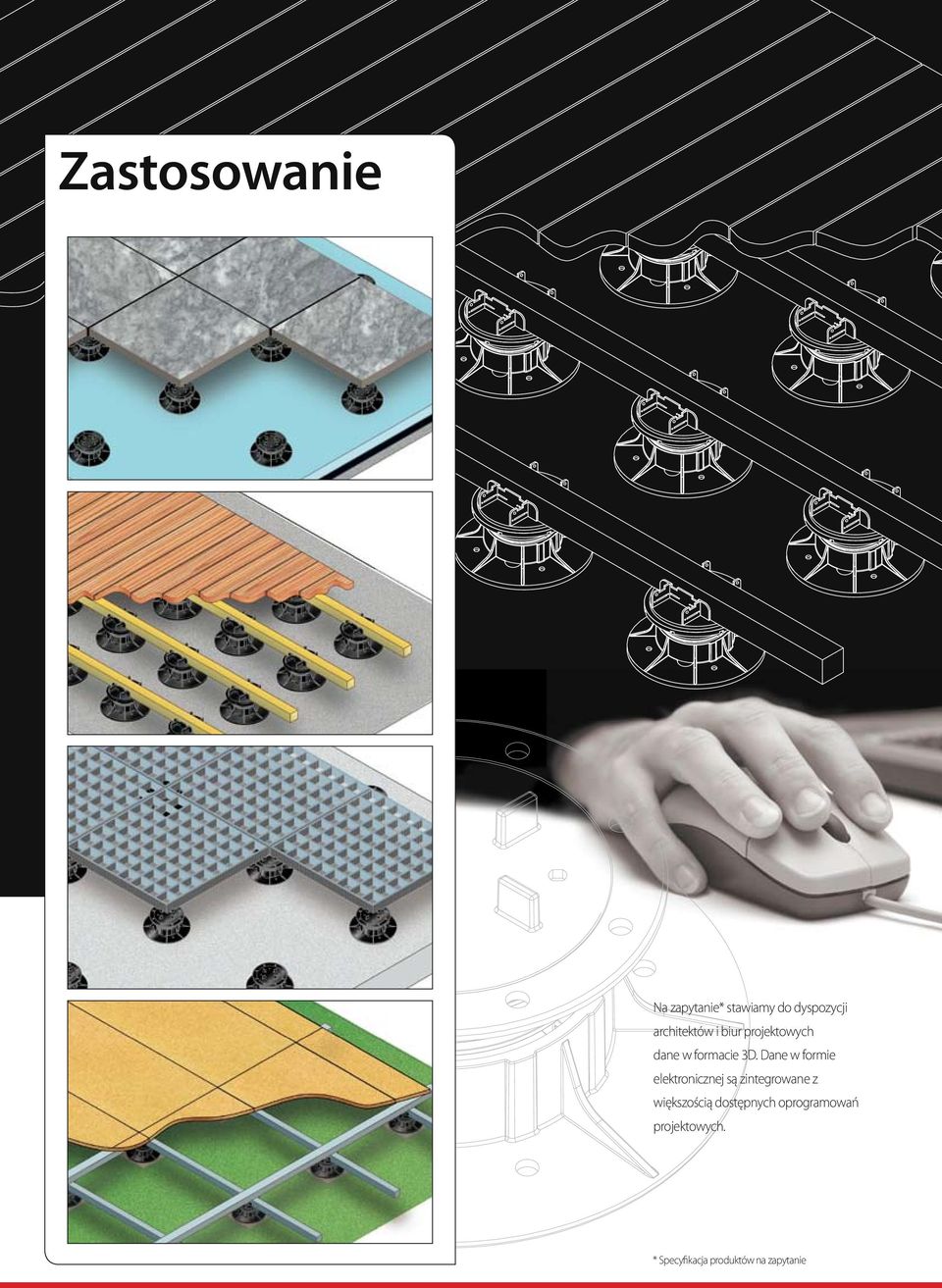

7 Zastosowanie Na zapytanie* stawiamy do dyspozycji architektów i biur projektowych dane w formacie 3D. Dane w formie elektronicznej są zintegrowane z większością dostępnych oprogramowań projektowych. * Specyfikacja produktów na zapytanie

Dane w formie elektronicznej są zintegrowane z większością

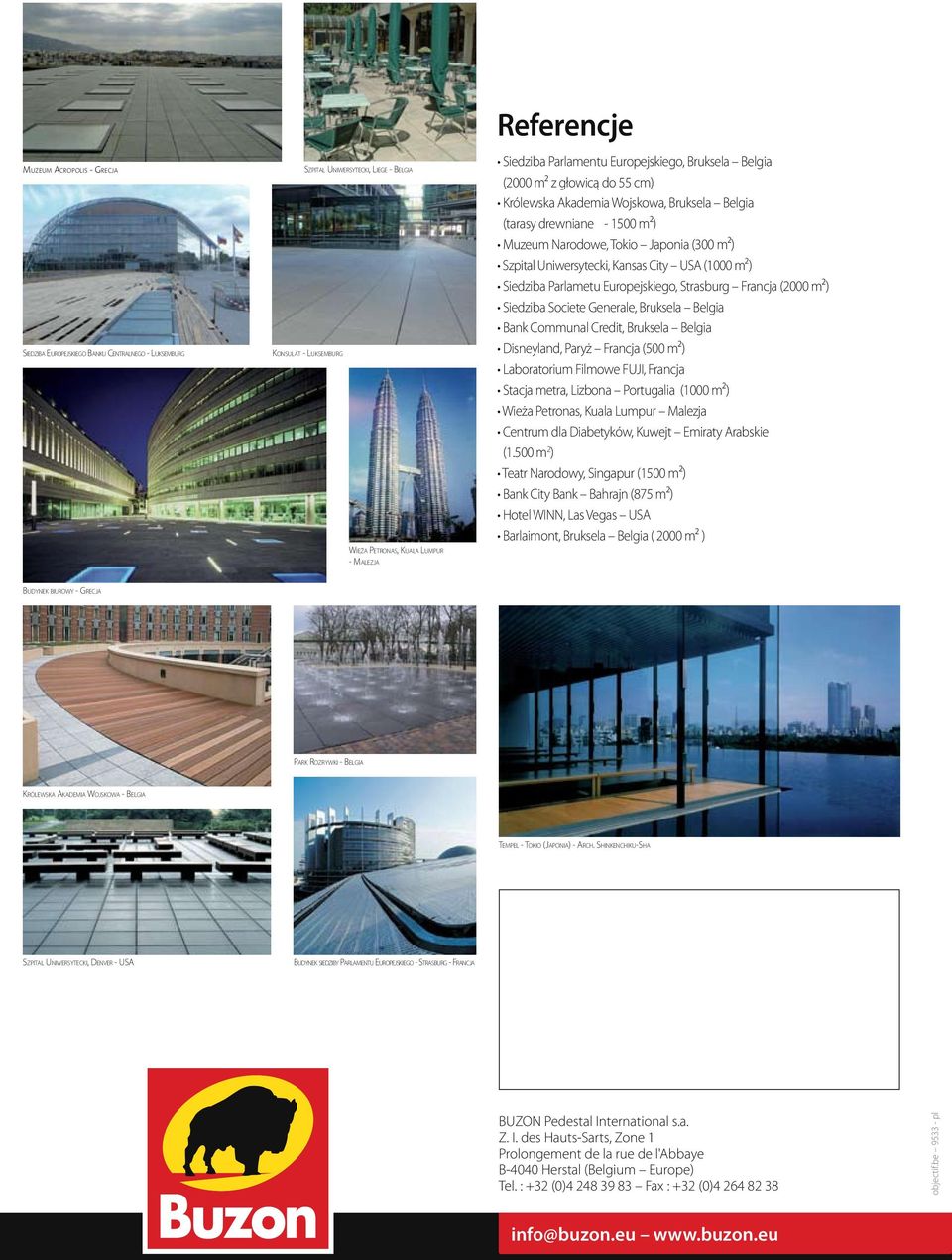

8 Muzeum Acropolis - Grecja Siedziba Europejskiego Ba n k u Ce n t r a l n e g o - Lu k s e m b u rg Sz p i t a l Uniwersyteck i, Li e g e - Be l g i a Konsulat - Luksemburg Wieża Petronas, Kuala Lumpur - Ma l e z j a Referencje Siedziba Parlamentu Europejskiego, Bruksela Belgia (2000 m² z głowicą do 55 cm) Królewska Akademia Wojskowa, Bruksela Belgia (tarasy drewniane m²) Muzeum Narodowe, Tokio Japonia (300 m²) Szpital Uniwersytecki, Kansas City USA (1000 m²) Siedziba Parlametu Europejskiego, Strasburg Francja (2000 m²) Siedziba Societe Generale, Bruksela Belgia Bank Communal Credit, Bruksela Belgia Disneyland, Paryż Francja (500 m²) Laboratorium Filmowe FUJI, Francja Stacja metra, Lizbona Portugalia (1000 m²) Wieża Petronas, Kuala Lumpur Malezja Centrum dla Diabetyków, Kuwejt Emiraty Arabskie (1.500 m 2 ) Teatr Narodowy, Singapur (1500 m²) Bank City Bank Bahrajn (875 m²) Hotel WINN, Las Vegas USA Barlaimont, Bruksela Belgia ( 2000 m² ) Budynek biurowy - Grecja Park Rozrywki - Belgia Królewska AkademiaWojskowa - Belgia Tempel - Tokio (Japonia) - Arch. Shinkenchiku-Sha Szpital Uniwersytecki, Denver - USA Bu d y n e k siedziby Parlamentu Europejskiego - Strasburg - Francja BUZON Pedestal International s.a. Z. I. des Hauts-Sarts, Zone 1 Prolongement de la rue de l'abbaye B-4040 Herstal (Belgium Europe) Tel. : +32 (0) Fax : +32 (0) objectif.be pl info@buzon.eu

Narodowe, Tokio Japonia (300 m²) Szpital Uniwersytecki, Kansas City USA (1000 m²) Siedziba Parlametu Europejskiego, Strasburg Francja (2000 m²) Siedziba Societe Generale, Bruksela Belgia Bank
