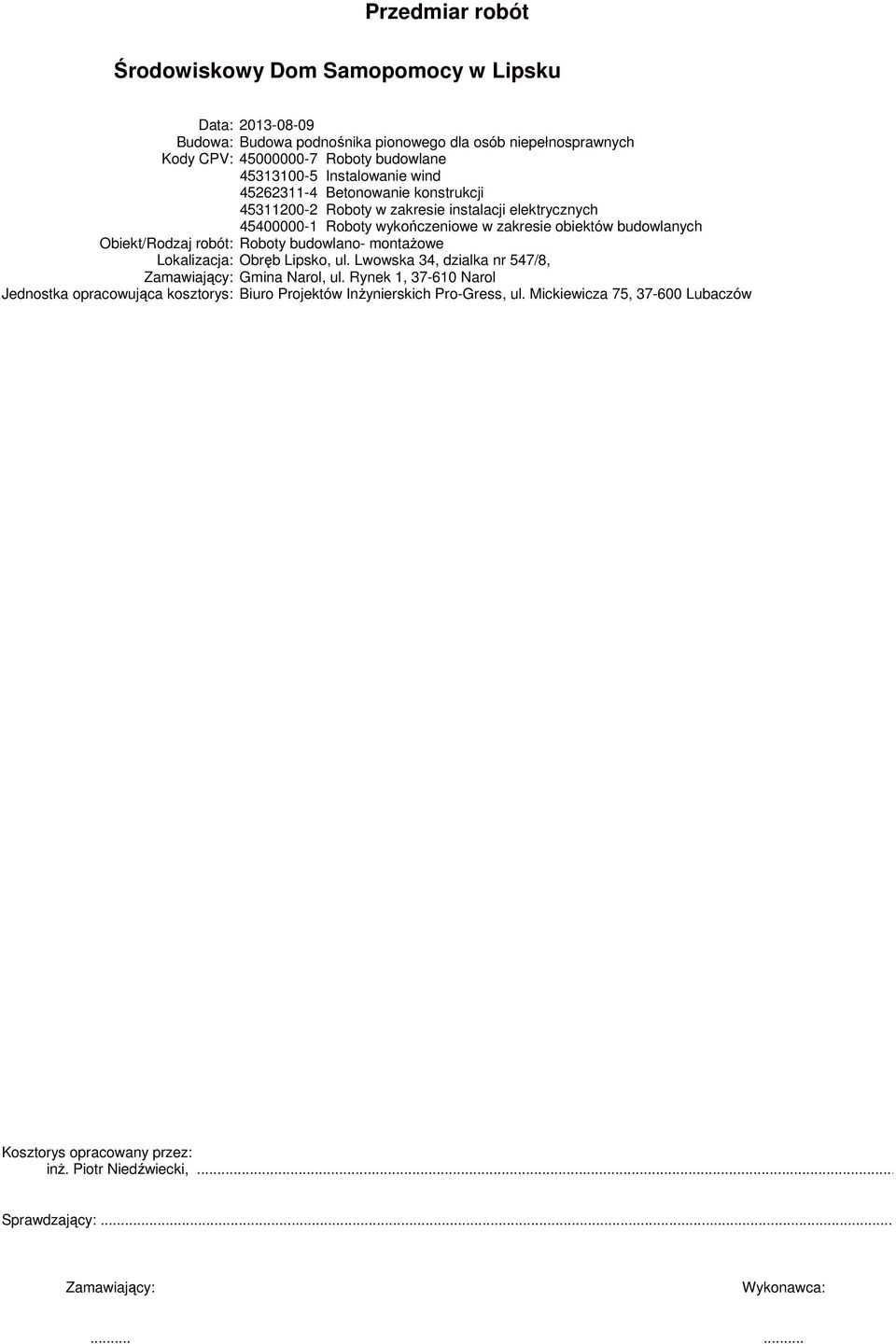

1 Przedmiar robót Środowiskowy Dom Samopomocy w Lipsku Data: Budowa: Budowa podnośnika pionowego dla osób niepełnosprawnych Kody CPV: Roboty budowlane Instalowanie wind Betonowanie konstrukcji Roboty w zakresie instalacji elektrycznych Roboty wykończeniowe w zakresie obiektów budowlanych Obiekt/Rodzaj robót: Roboty budowlano- montażowe Lokalizacja: Obręb Lipsko, ul. Lwowska 34, dzialka nr 547/8, Zamawiający: Gmina Narol, ul. Rynek 1, Narol Jednostka opracowująca kosztorys: Biuro Projektów Inżynierskich Pro-Gress, ul. Mickiewicza 75, Lubaczów Kosztorys opracowany przez: inż. Piotr Niedźwiecki,... Sprawdzający:... Zamawiający: Wykonawca:......

Obiekt/Rodzaj robót: Roboty budowlano- montażowe Lokalizacja: Obręb Lipsko, ul. Lwowska 34, dzialka nr 547/8, Zamawiający: Gmina Narol, ul.

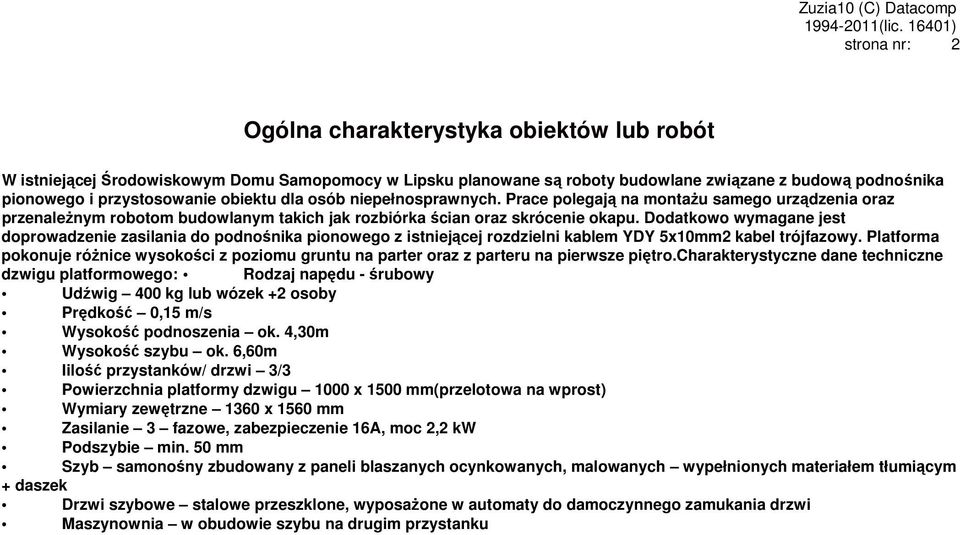

2 strona nr: 2 Ogólna charakterystyka obiektów lub robót W istniejącej Środowiskowym Domu Samopomocy w Lipsku planowane są roboty budowlane związane z budową podnośnika pionowego i przystosowanie obiektu dla osób niepełnosprawnych. Prace polegają na montażu samego urządzenia oraz przenależnym robotom budowlanym takich jak rozbiórka ścian oraz skrócenie okapu. Dodatkowo wymagane jest doprowadzenie zasilania do podnośnika pionowego z istniejącej rozdzielni kablem YDY 5x10mm2 kabel trójfazowy. Platforma pokonuje różnice wysokości z poziomu gruntu na parter oraz z parteru na pierwsze piętro.charakterystyczne dane techniczne dzwigu platformowego: Rodzaj napędu - śrubowy Udźwig 400 kg lub wózek +2 osoby Prędkość 0,15 m/s Wysokość podnoszenia ok. 4,30m Wysokość szybu ok. 6,60m Iilość przystanków/ drzwi 3/3 Powierzchnia platformy dzwigu 1000 x 1500 mm(przelotowa na wprost) Wymiary zewętrzne 1360 x 1560 mm Zasilanie 3 fazowe, zabezpieczenie 16A, moc 2,2 kw Podszybie min. 50 mm Szyb samonośny zbudowany z paneli blaszanych ocynkowanych, malowanych wypełnionych materiałem tłumiącym + daszek Drzwi szybowe stalowe przeszklone, wyposażone w automaty do damoczynnego zamukania drzwi Maszynownia w obudowie szybu na drugim przystanku

Dodatkowo wymagane jest doprowadzenie zasilania do podnośnika pionowego z istniejącej rozdzielni kablem YDY 5x10mm2 kabel trójfazowy.

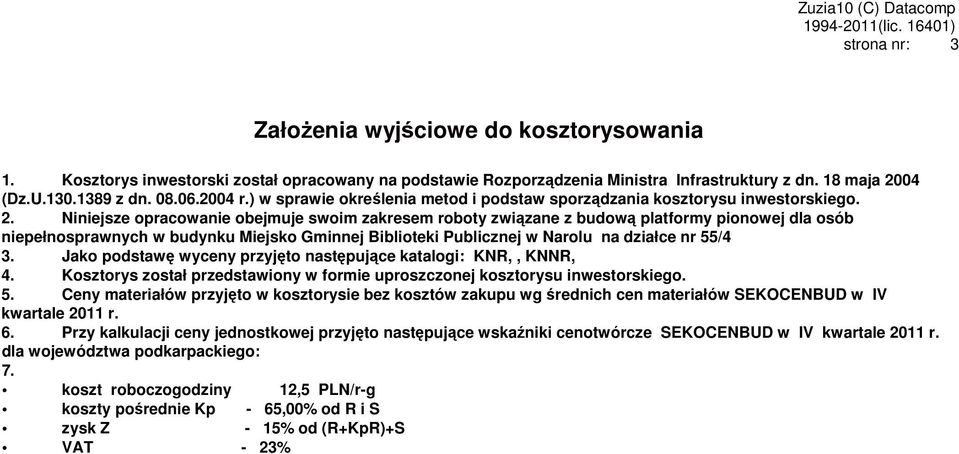

3 strona nr: 3 Założenia wyjściowe do kosztorysowania 1. Kosztorys inwestorski został opracowany na podstawie Rozporządzenia Ministra Infrastruktury z dn. 18 maja 2004 (Dz.U z dn r.) w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego. 2. Niniejsze opracowanie obejmuje swoim zakresem roboty związane z budową platformy pionowej dla osób niepełnosprawnych w budynku Miejsko Gminnej Biblioteki Publicznej w Narolu na działce nr 55/4 3. Jako podstawę wyceny przyjęto następujące katalogi: KNR,, KNNR, 4. Kosztorys został przedstawiony w formie uproszczonej kosztorysu inwestorskiego. 5. Ceny materiałów przyjęto w kosztorysie bez kosztów zakupu wg średnich cen materiałów SEKOCENBUD w IV kwartale 2011 r. 6. Przy kalkulacji ceny jednostkowej przyjęto następujące wskaźniki cenotwórcze SEKOCENBUD w IV kwartale 2011 r. dla województwa podkarpackiego: 7. koszt roboczogodziny 12,5 PLN/r-g koszty pośrednie Kp - 65,00% od R i S zysk Z - 15% od (R+KpR)+S VAT - 23%

Niniejsze opracowanie obejmuje swoim zakresem roboty związane z budową platformy pionowej dla osób niepełnosprawnych w budynku Miejsko Gminnej Biblioteki Publicznej w Narolu na działce nr 55/4 3.

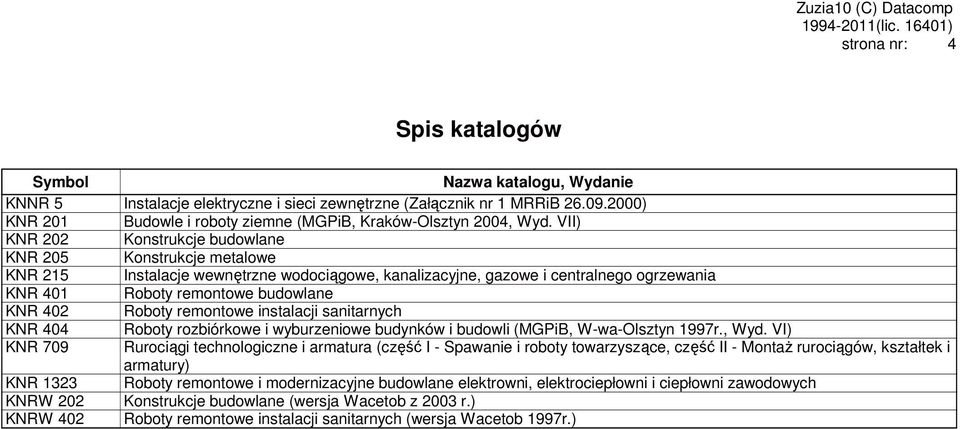

4 strona nr: 4 Spis katalogów Symbol Nazwa katalogu, Wydanie KNNR 5 Instalacje elektryczne i sieci zewnętrzne (Załącznik nr 1 MRRiB ) KNR 201 Budowle i roboty ziemne (MGPiB, Kraków-Olsztyn 2004, Wyd. VII) KNR 202 Konstrukcje budowlane KNR 205 Konstrukcje metalowe KNR 215 Instalacje wewnętrzne wodociągowe, kanalizacyjne, gazowe i centralnego ogrzewania KNR 401 Roboty remontowe budowlane KNR 402 Roboty remontowe instalacji sanitarnych KNR 404 Roboty rozbiórkowe i wyburzeniowe budynków i budowli (MGPiB, W-wa-Olsztyn 1997r., Wyd. VI) KNR 709 Rurociągi technologiczne i armatura (część I - Spawanie i roboty towarzyszące, część II - Montaż rurociągów, kształtek i armatury) KNR 1323 Roboty remontowe i modernizacyjne budowlane elektrowni, elektrociepłowni i ciepłowni zawodowych KNRW 202 Konstrukcje budowlane (wersja Wacetob z 2003 r.) KNRW 402 Roboty remontowe instalacji sanitarnych (wersja Wacetob 1997r.)

VII) KNR 202 Konstrukcje budowlane KNR 205 Konstrukcje metalowe KNR 215 Instalacje wewnętrzne wodociągowe, kanalizacyjne, gazowe i centralnego ogrzewania KNR 401 Roboty remontowe budowlane KNR 402

5 strona nr: 5 Przedmiar robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m. Środowiskowy Dom Samopomocy w Lipsku 1 Podnośnik pionowy z przystosowaniem dla osób niepełnosprawnych 1.1 KNR 401/212/1 Roboty rozbiórkowe, rozebranie nawierzchni z kostki betonowej, grubości do 15 cm 2,0*2,0*0,08 = 0, Ogółem: 0,320 0,320 m3 1.2 KNR 201/310/2 Wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1.5 m ze złożeniem urobku na odkład, wykopy o głębokości do 1.5 m, kategoria gruntu III 2,0*2,0*0,3 = 1, Ogółem: 1,200 1,200 m3 1.3 KNR 202/202/4 (1) Stopa fundamentowa z betonu klasy B20 2,0*2,0*0,4 = 1, Ogółem: 1,600 1,600 m3 1.4 KNR 401/108/6 Wywóz samochodami samowyładowczymi do 1 km, grunt kategorii III oraz gruz ziemia 1,6 = 1, gruz 0,38*1*0,85*2 = 0, Ogółem: 2,246 2,246 m3 1.5 KNR 401/354/12 Wykucie z muru, podokienników betonowych z lastryko 1,9*2 = 3, Ogółem: 3,800 3,800 m 1.6 KNR 401/535/8 Rozebranie obróbek blacharskich: parapety zewnętrzne 1,9*2 = 3, Ogółem: 3,800 3,800 m2 1.7 KNR 401/354/5 Wykucie z muru, ościeżnic drewnianych, powierzchnia ponad 2 m2 3,42*2 = 6, Ogółem: 6,840 6,840 m2 1.8 KNR 401/348/7 Rozebranie ścian z pustaków, zaprawa cementowa 1*0,85*2 = 1, Ogółem: 1,700 1,700 m2 1.9 KNR 202/116/6 Ściany budynków wielokondygnacyjnych, pustaki gazobetonowe, grubość 38 cm 1,96*2 = 3, Ogółem: 3,920 3,920 m KNR 202/210/3 (2) Belki i podciągi żelbetowe, obwód/przekrój belki: do 12m/m2, beton podawany pompą 1,8*0,2*0,38*2 = 0, Ogółem: 0,274 0,274 m KNR 202/290/4 (1) Zbrojenie konstrukcji monolitycznych budowli, pręty stalowe okrągłe żebrowane, Fi do 7 mm 1,05*9*2*0, = 0, Ogółem: 0,004 0,004 t 1.12 KNR 202/290/6 (2) Zbrojenie konstrukcji żelbetowych fundamentów pod maszyny, pręty stalowe okrągłe żebrowane, Fi 8-14 mm ((6*2)+(2*16))*0, = 0, Ogółem: 0,039 0,039 t 1.13 KNR 401/803/2 Uzupełnienie posadzek cementowych jednolitych, z zatarciem na gładko 1*0,38 = 0, Ogółem: 0,380 0,380 m KNR 401/817/2 Uzupełnienie posadzek z tworzyw sztucznych, (1,0-5,0 m2), z winyleum 1*0,38 = 0, Ogółem: 0,380 0,380 m KNR 401/711/5 Uzupełnienie tynków zwykłych wewnętrznych kat. III, (ściany płaskie, słupy prostokątne, z cegły, pustaków ceramicznych, gazo- i pianobetonu) zaprawa cementowa, do 2 m2 (w 1 miejscu) 2,27*2 = 4, Ogółem: 4,540 4,540 m KNR 202/815/4 Gładź gipsowa na ścianach, 2-warstwowa 2,27*2 = 4, Ogółem: 4,540 4,540 m2

2 KNR 201/310/2 Wykopy ciągłe lub jamiste ze skarpami o szerokości dna do 1.5 m ze złożeniem urobku na odkład, wykopy o głębokości do 1.

6 strona nr: 6 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m KNR 401/1204/2 Malowanie farbami emulsyjnymi, 2-krotne, ściany wewnętrzne 2,27*2 = 4, Ogółem: 4,540 4,540 m KNNR 5/1207/3 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, = 14, Ogółem: 14,000 14,000 m 1.19 KNNR 5/1209/11 (1) Przebijanie otworów w ścianach lub stropach, w betonie, długość przebicia do 30 cm, Fi 25 mm 2 otwór 1.20 KNR 401/535/3 Rozebranie rynien z blachy nadającej się do użytku 2,5 = 2, Ogółem: 2,500 2,500 m 1.21 KNR 401/535/7 Rozebranie obróbek blacharskich: murów ogniowych, okapów kołnierzy, gzymsów itp. z blachy nadającej się do użytku 2,5*0,3 = 0, Ogółem: 0,750 0,750 m KNR 404/506/4 Rozebranie pokrycia dachowego z blachy, blacha nie nadającej się do użytku - pokrycie w mijscu skrucenia okapy 0,7*2,5 = 1, Ogółem: 1,750 1,750 m KNR 404/403/3 Rozebranie konstrukcji więźb dachowych, ołacenie dachu w mijscu skrucenia okapy 0,7*2,5 = 1, Ogółem: 1,750 1,750 m KNR 1323/602/4 Skrócenie krokwi - analogia 3 = 3, Ogółem: 3,000 3,000 szt 1.25 KNR 202/410/1 Deska okapowa 200x22mm dł. 2,5m - analogia 2,5*0,2 = 0, Ogółem: 0,500 0,500 m KNRW 202/515/2 (1) Obróbki z blachy z płaskiej przy szerokości w rozwinięciu ponad 25 cm obróbka skróconego okapu - analogia 2,5*0,5+0,3 = 1, Ogółem: 1,6 1,6 m KNRW 202/514/1 (1) Obróbki z blachy ocynkowanej przy szerokości w rozwinięciu do 25 cm - rynna leżąca 0,25*2,5 = 0, Ogółem: 0,625 0,625 m KNR 401/818/2 Naprawa posadzek z tworzyw sztucznych, do 1 m2 w 1 miejscu, winyleum 2,2*0,5+1,0*0,5 = 1, Ogółem: 1,600 1,600 m KNR 401/337/1 Wykucie bruzd w posadze - analogia 2,2+1,0 = 3, Ogółem: 3,200 3,200 m 1.30 KNR 401/803/2 Uzupełnienie posadzek cementowych jednolitych, posadzka, z zatarciem na gładko - uzupełnienie bruzd 2,2*0,2+1,0*0,2 = 0, Ogółem: 0,640 0,640 m KNR 402/509/2 (1) Wymiana zaworu grzejnikowego lub złączki, Fi 20mm - przełożenie zaworu Ogółem: 4,000 4,000 szt 1.32 KNRW 402/517/6 (1) Wymiana rur przyłącznych do grzejnika, grzejnik z rur stalowych lub żebrowych, złącza gwintowane, Dn 20 Ogółem: 4,000 4,000 kpl 1.33 KNR 402/516/1 Wymiana grzejnika stalowego 1-płytowego - przełózenie grzejnika 2 = 2, Ogółem: 2,000 2,000 kpl 1.34 KNR 215/402/2 (2) Rurociągi z rur miedziana instalacyjnych, o połączeniach gwintowanych, w podłodze Dn 20 mm - przełożenie instalacji - analogia Ogółem: 4,000 4,000 m

18 KNNR 5/1207/3 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, 8+4+2 = 14,000000 Ogółem: 14,000 14,000 m 1.

7 1.35 KNR 709/2705/1 Montaż kształtek miedzianych - analogia Zuzia10 (C) Datacomp strona nr: 7 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. J.m. Ogółem: 4,000 4,000 szt 1.36 KNNR 5/101/4 Rury winidurowe układane p.t. w gotowych bruzdach, podłoże betonowe, Fi 47 mm 14 m 1.37 KNNR 5/405/1 Skrzynki wraz z konstrukcją, mocowanie przez zabetonowanie- zasilanie windy -analogia 1 szt 1.38 KNNR 5/201/4 (2) Przewody izolowane 1-żyłowe wciągane do rur, 10 mm2 14 = 14, Ogółem: 14,000 14,000 m 1.39 KNNR 5/1303/3 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 3-fazowy, pomiar pierwszy 1 pomiar 1.40 KNR 205/206/2 Dostaw, montaż i uruchomienie podnośnika pionowego - analogia 1 = 1, Ogółem: 1 1 kpl

37 KNNR 5/405/1 Skrzynki wraz z konstrukcją, mocowanie przez zabetonowanie- zasilanie windy -analogia 1 szt 1.
