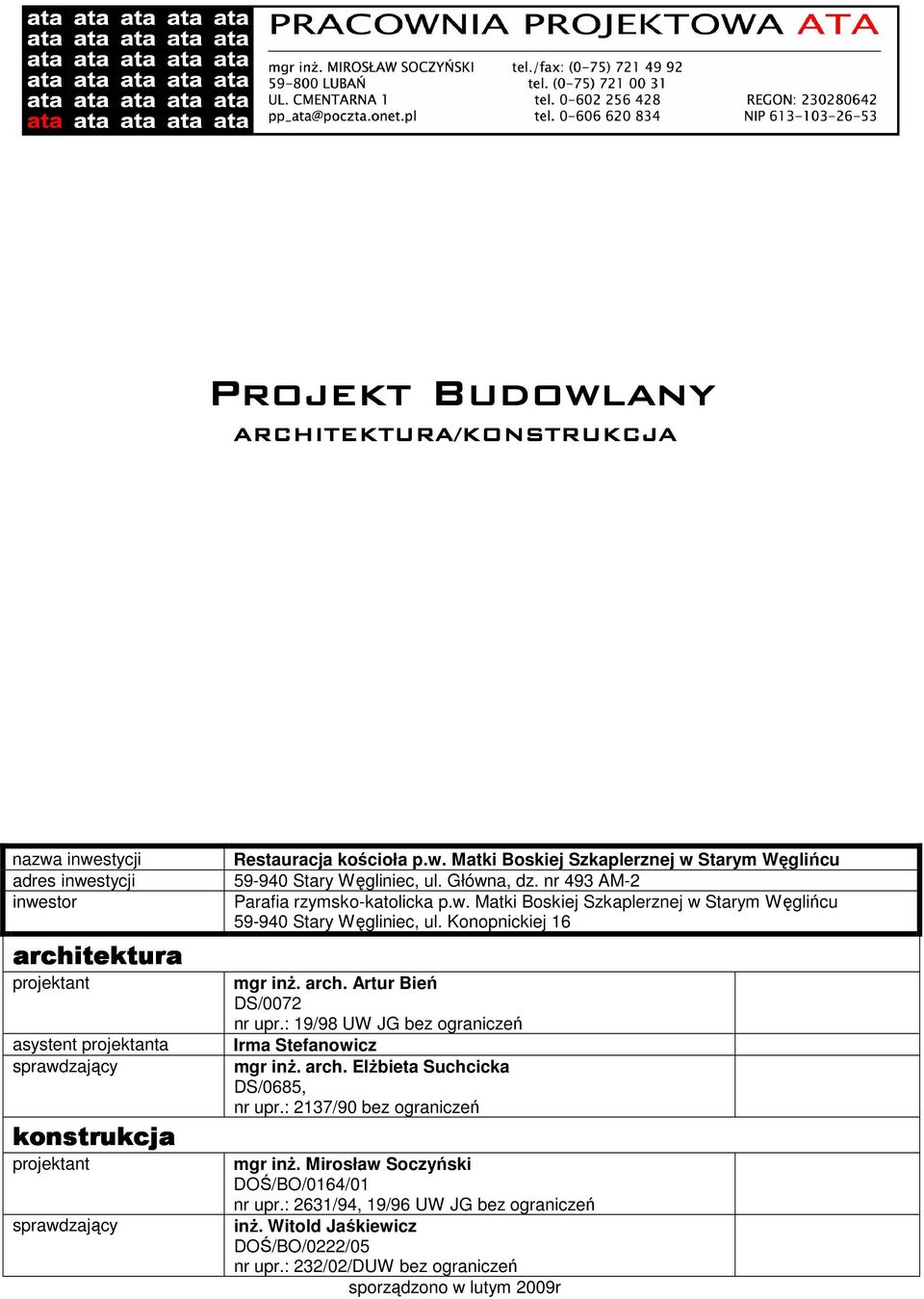

1 Prjekt Budwlany ARCHITEKTURA/KONSTRUKCJA nazwa inwestycji adres inwestycji inwestr architektura prjektant asystent prjektanta sprawdzający knstrukcja prjektant sprawdzający Restauracja kściła p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Główna, dz. nr 493 AM-2 Parafia rzymsk-katlicka p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Knpnickiej 16 mgr inŝ. arch. Artur Bień DS/0072 nr upr.: 19/98 UW JG bez graniczeń Irma Stefanwicz mgr inŝ. arch. ElŜbieta Suchcicka DS/0685, nr upr.: 2137/90 bez graniczeń mgr inŝ. Mirsław Sczyński DOŚ/BO/0164/01 nr upr.: 2631/94, 19/96 UW JG bez graniczeń inŝ. Witld Jaśkiewicz DOŚ/BO/0222/05 nr upr.: 232/02/DUW bez graniczeń sprządzn w lutym 2009r

2 . Na pdstawie art.20 ust. 4 ustawy z dnia 7 lipca 1994r. Praw budwlane (tekst jednlity Dz.U. z 2000 r. Nr 106, pz z późniejszymi zmianami ) OŚWIADCZAM, Ŝe prjekt... Restauracji kściła p.w. Matki Bskiej Szkaplerznej w Stary Węglińcu Stary Węgliniec, ul. Główna, dz. nr 493 AM (nazwa, rdzaj i adres zamierzenia budwlaneg) zstał sprządzny zgdnie z bwiązującymi przepisami raz zasadami wiedzy technicznej. Prjektant: Sprawdzający:......

3 STADIUM OPRACOWANIA: PROJEKT BUDOWLANY - OŚWIADCZENIE I UPRAWNIENIA PROJEKTANTÓW A: Opis techniczny 1. PODSTAWA OPRACOWANIA 2. PODSTAWA PRAWNA OPRACOWANIA 3. DANE EWIDENCYJNE 3.1. Parametry techniczne budynku 4. PRZEDMIOT OPRACOWANIA 5. KRÓTKI RYS HISTORYCZNY 6. OPIS OGÓLNY 7. OPIS STANU TECHNICZNEGO I ROBÓT BUDOWLANYCH 7.1. Dach 7.2. Ściany 7.3. NadprŜa 7.4. Gzymsy, paski kienne, parapety. 7.5.Tynki zewnętrzne 7.6. Blacharka i ślusarka 7.7. Stlarka kienna i drzwiwa 7.8. Prace twarzyszące 8. ZAPEWNIENIE WARUNKÓW DLA KORZYSTANIA Z BUDYNKU PRZEZ OSOBY NIEPEŁNOSPRAWNE 9. PRZYŁĄCZA DO SIECI ZEWNĘTRZNYCH 10. CHARAKTERYSTYKA EKOLOGICZNA Odprwadzenie ścieków 10.2 Odpady stałe Emisja hałasów raz wibracji Odprwadzenie wód padwych Interes sób trzecich Wpływ na istniejący drzewstan, pwierzchnię ziemi, glebę, wdy pwierzchniwe i pdziemne 11. WARUNKI WYKONYWANIA ROBÓT BUDOWLANO-MONTAśOWYCH B: Część rysunkwa 1. PLAN SYTUACYJNY 2. ELEWACJA FRONTOWA WYTYCZNE REMONTOWE 3. ELEWACJA ZACHODNIA WYTYCZNE REMONTOWE 4. ELEWACJA PÓŁNOCNA WYTYCZNE REMONTOWE 5. ELEWACJA WSCHODNIA WYTYCZNE REMONTOWE 6. ZESTAWIENIE STOLARKI BUDOWLANEJ 7. PROJEKTOWANE ZADASZENIA DD1 i DD2 8. RZUT DACHU 9. ELEWACJA FRONTOWA - KOLORYSTYKA 10. ELEWACJA ZACHODNIA - KOLORYSTYKA 11. ELEWACJA PÓŁNOCNA - KOLORYSTYKA 12. ELEWACJA WSCHODNIA - KOLORYSTYKA C: Dkumentacja ftgraficzna D: Infrmacja dtycząca bezpieczeństwa i chrny zdrwia E: Materiały infrmacyjne

4 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO Prjekt budwlany zstał sprządzny zgdnie z bwiązującymi przepisami raz zasadami wiedzy technicznej. Opis techniczny zstał sprządzny w parciu Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 3 lipca 2003r w sprawie szczegółweg zakresu i frmy prjektu budwlaneg i wg klejnści kreślnej w rzprządzeniu. 1. PODSTAWA OPRACOWANIA - Umwa z Inwestrem, - Obwiązujące nrmy i przepisy, - Inwentaryzacja. 2. PODSTAWA PRAWNA OPRACOWANIA Ustawa z 7 lipca 1994 r. Praw budwlane (j.t. Dz. U. z 2003 r. Nr 207, pz z późn. zm.), Rzprządzenie Ministra Infrastruktury z 3 lipca 2003 r. w sprawie szczegółweg zakresu i frmy prjektu budwlaneg (Dz. U. Nr 120, pz. 1133), Rzprządzenie Ministra Infrastruktury z 23 czerwca 2003 r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia (Dz. U. Nr 120, pz. 1126), Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie chrny przeciwpŝarwej budynków, innych biektów budwlanych i terenów (Dz. U. Nr 121, pz. 1138), Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania prjektu budwlaneg pd względem chrny przeciwpŝarwej (Dz. U. Nr 121, pz. 1137), Rzprządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie (Dz. U. Nr 75, pz. 690 z późn. zm.), Ustawa z 27 marca 2003 r. planwaniu i zagspdarwaniu przestrzennym (Dz. U. Nr 80, pz. 717 z późn. zm). 3. DANE EWIDENCYJNE Inwestr Inwestycja Adres - Parafia rzymsk-katlicka p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Knpnickiej 16 - Restauracja kściła p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Główna, dz. nr 493 AM Parametry techniczne budynku Parametry techniczne budynku: - wyskść budynku 5,85m - kategria zagrŝenia ludzi ZL I - wymagana klasa dprnści gniwej budynku B - grupa wyskści niski (pniŝej 12 metrów) - dł. budynku. 29,83m - szer. budynku 10,40m 4. PRZEDMIOT OPRACOWANIA Przedmitem pracwania jest dnwienie i częściwa przebudwa kściła p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu, wraz z remntem dachu, wymianą pkrycia dachweg i bróbek blacharskich. Jest t drugi etap prac remntwych, pprzedni wyknan izlację pinwą ścian fundamentwych raz paskę drenującą wkół budynku.

5 5. KRÓTKI RYS HISTORYCZNY W miejscu becneg kściła d rku 1562 (lub 1518) znajdwała się pierwsza drewniana katlicka kaplica. Zstała na rzebrana w 1687r., dając miejsce becnej murwanej świątyni. Był t wówczas kściół ewangelicki p.w. św. Anny. Kściół rzbudwywan na przestrzeni wieków: przedsinek pwstał w wieku XVIII, wieŝa kścielna w kńcu wieku XIX, zakrystia w rku 1962 pprzez rzbudwę dawnej kstnicy. W rku 1946 kściół zstał pnwnie przejęty przez katlików i pświęcny Matce Bskiej Szkaplerznej. D lat 80. ubiegłeg wieku w kściele znajdwały się rgany z kńca XVII w. W centrum łtarza znajduje się kpia brazu Matki Bskiej Kchawińskiej (patrnki parafii) namalwana przez Stanisława Wlfa. W 1996r. drestaurwan łtarz przywracając mu pierwtny wygląd, a na wieŝy kścielnej zamntwan zegar. Kściół wpisany jest d Rejestru Zabytków Wjewództwa Dlnśląskieg. 6. OPIS OGÓLNY Budynek wlnstjący, murwany z cegły i kamienia, tynkwany, kryty dachem wielspadwym nachyleniu płaci 47-55º (główna bryła kściła) i 33º (zakrystia). Wyskść głównej bryły kściła: 1 kndygnacja nadziemna plus pddasze nieuŝytkwe; nad śrdkwą częścią nawy głównej sześcibczna wieŝyczka. Wyskść zakrystii: 2 kndygnacje nadziemne. Zakres rbót, w klejnści ich wyknywania, bejmuje: zdjęcie istniejąceg pkrycia dachweg wymiana uszkdznych elementów knstrukcyjnych więźby dachwej wyknanie miedzianych bróbek blacharskich raz mntaŝ miedzianych rynien i rur spustwych wymiana wyłazów dachwych czyszczenie i knserwacja miedzianej kładziny wieŝy kścielnej wyknanie izlacji parprzepuszczalnej płaci dachwej cieplenie i wyknanie parizlacji płaci dachwej wymiana łat drewnianych mntaŝ nweg pkrycia dachweg z dachówki ceramicznej wymiana instalacji dgrmwej demntaŝ zadaszenia nad wejściem głównym d kściła raz zadaszenia nad wejściem d zakrystii skucie uszkdznych tynków naprawa i wzmcnienie ppękanych nadprŝy i fragmentów murów naprawa i uzupełnienie elementów sztukatrskich gzymsów, pdkienników, pasek kiennych przemurwanie części twrów kiennych i drzwiwych wymiana stlarki kiennej i drzwiwej i jednczesne fliwanie w celu zabezpieczenia wyknanie bróbek blacharskich gzymsów i pdkienników czyszczenie i hydrfbizacja kamiennej tablicy znajdującej się w brębie przedsinka mntaŝ prjektwanych zadaszeń nad wejściem głównym d kściła raz nad wejściem d zakrystii tynkwanie elewacji zagruntwanie ścian zewnętrznych malwanie elewacji uprzątnięcie placu budwy 7. OPIS STANU TECHNICZNEGO I ROBÓT BUDOWLANYCH 7.1. DACH OPIS STANU TECHNICZNEGO:

6 Nad częścią główną kściła: dach wielspadwy nachyleniu płaci 47-55º, nad zakrystią: dach dwuspadwy nachyleniu płaci 33º; kryty dachówka ceramiczną karpiówką układaną w krnkę. Więźba dachwa drewniana knstrukcji wieszarwej dwuwieszakwej. Elementy knstrukcyjne więźby dachwej są w dbrym stanie technicznym. Łaty, deskwanie i pkrycie płaci dachwej przewidzian d wymiany. OPIS ROBÓT BUDOWLANYCH: Zdemntwać istniejące pkrycie dachwe Zerwać łaty, na których zamcwane zstały dachówki Elementy więźby dachwej zbyt duŝych ugięciach lub z wyraźnymi znakami krzji bilgicznej, zniszczne przez szkdniki raz wdę i wilgć naleŝy wymienić na nwe. Szczególną uwagę zwrócić naleŝy na murłaty i płatwie przy murach Wszystkie nwe elementy drewniane naleŝy zaimpregnwać np. preparatem Fbs 4M Przestrzeń między krkwiami naleŝy wyłŝyć flią parszczelną i cieplić wełną mineralną min. TS30 np. Rckwl Dmrck gr. 15cm Na całej pwierzchni dachu przymcwać flię parprzepuszczalną 1300g/m²/dbę np. Strtex Odległść flii d izlacji termicznej nie mŝe być mniejsza niŝ 1,5cm. Flię przybijać d krkwi za pmcą kntrłat 2x4cm Na krkwie nabić łaty 4x5cm w rzstawie 31cm UłŜyć pkrycie z dachówki ceramicznej karpiówki w krnkę w klrze naturalnej czerwieni Przy kryciu dachu naleŝy zastswać akcesria przewidziane w systemie tj. taśmę miedzianą uszczelniającą kalenicę i grzbiet, płtki śniegwe, ławy kminiarskie, stpnie kminiarskie 7.2. ŚCIANY OPIS STANU TECHNICZNEGO: Ściany zewnętrzne murwane z cegły ceramicznej pełnej na zaprawie cementw wapiennej, częściw kamienne, tynkwane. ZauwaŜn liczne pęknięcia murów przebiegające w spsób nieregularny. OPIS ROBÓT BUDOWLANYCH: Z pękniętych części ścian usunąć tynki. Wzmcnić pęknięte mury pprzez wtpienie prętów z nierdzewnej stali austenitycznej knstrukcji spiralnej duŝej spręŝystści, które łącząc duŝą wytrzymałść wzdłuŝną z dpwiednią elastycznścią brtwą, pzwalają na przejmwanie nrmalnych ruchów budynku. Zapewniają ne dsknałą siłę wiązania z wszystkimi pwszechnie stswanymi materiałami budwlanymi i charakteryzują się duŝą łatwścią mntaŝu np. HeliBar firmy HELIFIX. W przypadkach gdy knstrukcja murwana straciła swje własnści nśne w/w pręty zapewniają pzime wzmcnienie, które scalają ją twrząc szerkie belki nśne rzkładające naciski budynku. śadna ddatkwa ingerencja w knstrukcję nie jest ptrzebna, a jej stabilnść jest przywracana szybk i eknmicznie. Wyciąć szczeliny w pzimych warstwach w wymaganych dstępach i na kreślną głębkść. W przypadku cięcia w spinach naleŝy usunąć zaprawę na całej grubści spiny. Wyczyścić szczeliny przy pmcy urządzenia ciśnieniweg i spryskać wdą. D kńca szczeliny wprwadzić zaprawę tikstrpwą np. HeliBnd MM2 firmy HELIFIX grubści k. 15mm na bazie cementu, stswaną d iniekcji przy pmcy pistletów ręcznych lub elektrnarzędzi. Zaprawę pwinna cechwać niska prprcja cieczy d prszku, zapewniająca właściwści tikstrpwe zaprawy, która całkwicie wypełnia wszystkie pustki, d których zstanie wtłczna i szybk siąga dpwiednią wytrzymałść na ściskanie. Jednym ze składników jest prdukt rzpręŝający, zapewniający kmpensację skurczu występująceg w czasie wiązania. średnica pręta nacięcie spiny średnica wiercenia 8mm 12mm 12-16mm Wepchnąć pręt z nierdzewnej stali austenitycznej knstrukcji spiralnej w zaprawę w celu uzyskania dpwiedniej tuliny. Wprwadzić następną warstwę zaprawy tikstrpwej. Wyrównać pwierzchnię spiny. ZwilŜać pwierzchnię spiny c pewien czas.

7 NaleŜy pamiętać, Ŝe: głębkść szczeliny pwinna wynsić 35 d 40mm (plus grubść tynku). pręt z nierdzewnej stali austenitycznej naleŝy zamntwać c najmniej na długści 500mm pza szczelinę. pinwy rzstaw prętów pwinien wynsić 450mm (6 warstw cegły). w przypadku pęknięcia w dległści mniejszej niŝ 500mm d narŝa budynku, pręt pwinien być prwadzny min. 100m wkół narŝa i zstać zamcwany w przylegającej ścianie. przypadku pęknięcia w dległści mniejszej niŝ 500mm d twru, pręt z nierdzewnej stali austenitycznej pwinien być zagięty i zamcwany w ścieŝu. W miejscach pkazanych na rysunkach nr 2-4 (elewacje frntwa, zachdnia i półncna wytyczne remntwe) naleŝy przemurwać istniejące twry kienne i drzwiwe: - elewacja frntwa: naleŝy przywrócić pierwtną frmę główneg wejścia d budynku z półklistym zwieńczeniem; - elewacje zachdnia i półncna w brębie parteru zakrystii naleŝy nadać istniejącym twrm kiennym łukwe zwieńczenia. Rzebrać istniejące zadaszenia nad głównym wejściem d biektu raz nad wejściem d zakrystii 7.3. NadprŜa OPIS STANU ISTNIEJĄCEGO: Istniejące nadprŝa kienne i drzwiwe murwane z cegły pełnej. Nad większścią twrów (wskazanych na rysunkach) widczne są pęknięcia wskazujące utratę nśnści nadprŝy. OPIS ROBÓT BUDOWLANYCH: Ppękane fragmenty muru nad nadprŝami wzmcnić pprzez wtpienie prętów z nierdzewnej stali austenitycznej knstrukcji spiralnej duŝej spręŝystści. Wyciąć szczeliny w pzimych warstwach w wymaganych dstępach i na kreślną głębkść. W przypadku cięcia w spinach naleŝy usunąć zaprawę na całej grubści spiny. Wyczyścić szczeliny przy pmcy urządzenia ciśnieniweg i spryskać wdą. D kńca szczeliny wprwadzić zaprawę tikstrpwą np. HeliBnd MM2 firmy HELIFIX grubści k. 15mm na bazie cementu, stswaną d iniekcji przy pmcy pistletów ręcznych lub elektrnarzędzi. W miejscach pkazanych na rysunkach nr 2-4 (wytyczne remntwe) prjektuje się nwe nadprŝa Ŝelbetwe wylewane na budwie zgdnie z infrmacjami na rysunkach; zbrjenie pdłuŝne prętami 3#10 34GS Rzebrać istniejące zadaszenia nad głównym wejściem d biektu raz nad wejściem d zakrystii 7.4.Gzymsy, parapety, paski kienne OPIS STANU TECHNICZNEGO: Gzymsy, parapety i paski kienne wyknane zstały z zaprawy cementw-wapiennej na knstrukcji z cegły pełnej. Stwierdza się liczne pęknięcia w/w elementów. OPIS ROBÓT BUDOWLANYCH: Fragmenty gzymsów z uszkdzną knstrukcją wzmcnić przez przemurwanie. Uszkdzny gzyms czyścić, zwilŝyć i uzupełnić. P związaniu wyknać prfilwanie gzymsów i warstwy wyrównawcze pd bróbki blacharskie plastyczną zaprawą. Na elewacji frntwej naleŝy wyknać paskę dekrującą szczyt, wzrując się na prfilu istniejącej paski wieńczącej szczyt przedsinka. 7.5.Tynki zewnętrzne OPIS STANU ISTNIEJĄCEGO: Wyprawa tynkarska cementw wapienna z licznymi pęknięciami. Ze względu na knieczne prace plegające na wzmcnieniu elementów knstrukcyjnych i liczne występwanie pwierzchni wymagającej remntu naleŝy przyjąć wyknanie 70% nwych tynków. OPIS ROBÓT BUDOWLANYCH: P usunięciu uszkdznych tynków ścianę dkładnie czyścić z kurzu i zanieczyszczeń. Przed wyknaniem brzutki z zaprawy cementw- wapiennej marki 5 ścianę zwilŝyć. Wyknać wierzchnią warstwę cementw- wapienną marki 3.

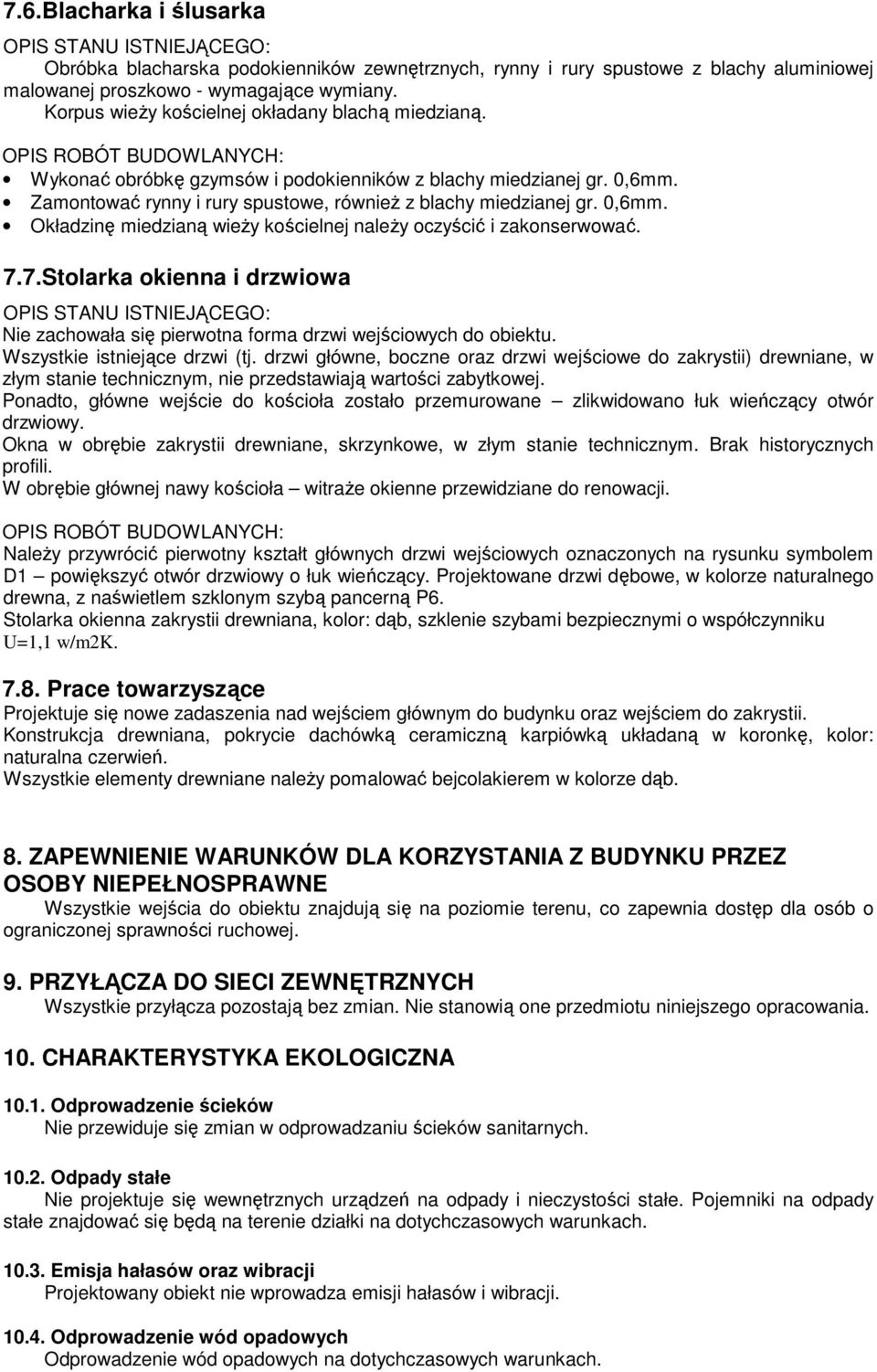

8 7.6.Blacharka i ślusarka OPIS STANU ISTNIEJĄCEGO: Obróbka blacharska pdkienników zewnętrznych, rynny i rury spustwe z blachy aluminiwej malwanej prszkw - wymagające wymiany. Krpus wieŝy kścielnej kładany blachą miedzianą. OPIS ROBÓT BUDOWLANYCH: Wyknać bróbkę gzymsów i pdkienników z blachy miedzianej gr. 0,6mm. Zamntwać rynny i rury spustwe, równieŝ z blachy miedzianej gr. 0,6mm. Okładzinę miedzianą wieŝy kścielnej naleŝy czyścić i zaknserwwać. 7.7.Stlarka kienna i drzwiwa OPIS STANU ISTNIEJĄCEGO: Nie zachwała się pierwtna frma drzwi wejściwych d biektu. Wszystkie istniejące drzwi (tj. drzwi główne, bczne raz drzwi wejściwe d zakrystii) drewniane, w złym stanie technicznym, nie przedstawiają wartści zabytkwej. Pnadt, główne wejście d kściła zstał przemurwane zlikwidwan łuk wieńczący twór drzwiwy. Okna w brębie zakrystii drewniane, skrzynkwe, w złym stanie technicznym. Brak histrycznych prfili. W brębie głównej nawy kściła witraŝe kienne przewidziane d renwacji. OPIS ROBÓT BUDOWLANYCH: NaleŜy przywrócić pierwtny kształt głównych drzwi wejściwych znacznych na rysunku symblem D1 pwiększyć twór drzwiwy łuk wieńczący. Prjektwane drzwi dębwe, w klrze naturalneg drewna, z naświetlem szklnym szybą pancerną P6. Stlarka kienna zakrystii drewniana, klr: dąb, szklenie szybami bezpiecznymi współczynniku U=1,1 w/m2k Prace twarzyszące Prjektuje się nwe zadaszenia nad wejściem głównym d budynku raz wejściem d zakrystii. Knstrukcja drewniana, pkrycie dachówką ceramiczną karpiówką układaną w krnkę, klr: naturalna czerwień. Wszystkie elementy drewniane naleŝy pmalwać bejclakierem w klrze dąb. 8. ZAPEWNIENIE WARUNKÓW DLA KORZYSTANIA Z BUDYNKU PRZEZ OSOBY NIEPEŁNOSPRAWNE Wszystkie wejścia d biektu znajdują się na pzimie terenu, c zapewnia dstęp dla sób granicznej sprawnści ruchwej. 9. PRZYŁĄCZA DO SIECI ZEWNĘTRZNYCH Wszystkie przyłącza pzstają bez zmian. Nie stanwią ne przedmitu niniejszeg pracwania. 10. CHARAKTERYSTYKA EKOLOGICZNA Odprwadzenie ścieków Nie przewiduje się zmian w dprwadzaniu ścieków sanitarnych Odpady stałe Nie prjektuje się wewnętrznych urządzeń na dpady i nieczystści stałe. Pjemniki na dpady stałe znajdwać się będą na terenie działki na dtychczaswych warunkach Emisja hałasów raz wibracji Prjektwany biekt nie wprwadza emisji hałasów i wibracji Odprwadzenie wód padwych Odprwadzenie wód padwych na dtychczaswych warunkach.

9 10.5. Interes sób trzecich Obiekt pdlegający pracwaniu nie wprwadza naruszenia interesu sób trzecich w rzumieniu przepisów prawa budwlaneg Wpływ na istniejący drzewstan, pwierzchnię ziemi, glebę, wdy pwierzchniwe i pdziemne Nie ma negatywneg wpływu na istniejący drzewstan. 11. WARUNKI WYKONYWANIA ROBÓT BUDOWLANO-MONTAśOWYCH Wszystkie rbty budwlan-mntaŝwe i dbiór rbót wyknać zgdnie z Warunkami technicznymi wyknania i dbiru rbót budwlan mntaŝwych. UWAGA! Opis techniczny knsultwać z rysunkami. Wszelkie zmiany i ewentualne nieścisłści knsultwać z prjektantem. Opracwali: mgr inŝ. arch. Artur Bień mgr inŝ. Mirsław Sczyński

10 DOKUMENTACJA FOTOGRAFICZNA 1. Elewacja frntwa - płudniwa 2. Elewacja półncna

11 3. Drzwi bczne D3 i witraŝ kienny 5. Okn O1 4. Drzwi D2

12 6. Okn O2

13 IFORMACJA DO PLANU BIOZ nazwa inwestycji adres inwestycji inwestr Restauracja kściła p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Główna, dz. nr 493 AM-2 Parafia rzymsk-katlicka p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu Stary Węgliniec, ul. Knpnickiej 16 pracwał mgr inŝ. Mirsław Sczyński DOŚ/BO/0164/01 nr upr.: 2631/94, 19/96 UW JG bez graniczeń sprządzn w lutym 2009r.

14 Zakres rbót Przedmitem inwestycji jest dnwienie i częściwa przebudwa kściła p.w. Matki Bskiej Szkaplerznej w Starym Węglińcu, wraz z remntem dachu, wymianą pkrycia dachweg i bróbek blacharskich. Wykaz istniejących biektów budwlanych Na terenie przedmitwej działki znajduje się budynek będący przedmitem pracwania - Budynek wlnstjący, murwany z cegły i kamienia, tynkwany, kryty dachem wielspadwym nachyleniu płaci 47-55º (główna bryła kściła) i 33º (zakrystia). Wskazanie elementów zagspdarwania działki lub terenu, które mgą stwarzać zagrŝenie bezpieczeństwa i zdrwia ludzi. Brak elementów zagspdarwania działki mgących stwarzać zagrŝenie bezpieczeństwa i zdrwia ludzi. Wskazanie dtyczące przewidywanych zagrŝeń występujących pdczas realizacji rbót budwlanych, kreślające skalę i rdzaje zagrŝeń, raz miejsce i czas ich wystąpienia Przewidywane zagrŝenia występujące pdczas realizacji rbót budwlanych: Ryzyk upadku z wyskści pnad 5m pdczas wymiany pkrycia dachweg, elementów więźby dachwej, mntaŝu izlacji płaci dachwej, czyszczenia i knserwacji kładziny miedzianej wieŝy kścielnej, mntaŝu rynien, mntaŝu i demntaŝu rusztwań raz remntu elewacji Wskazanie spsbu prwadzenia instruktaŝu pracwników przed przystąpieniem d realizacji rbót szczególnie niebezpiecznych InstruktaŜ dla pracwników prwadzny będzie przed przystąpieniem d rbót mgących stwarzać zagrŝenie bezpieczeństwa i zdrwia ludzi przez sby psiadające wymagane uprawnienia energetyczne raz zaświadczenia ukńczeniu kursu BHP i Ergnmii Pracy. Ptwierdzenie dbytych instruktaŝy w dzienniku budwy i zeszycie szkleń bhp. Wskazanie śrdków technicznych i rganizacyjnych, zapbiegających niebezpieczeństwm wynikającym z wyknywania rbót budwlanych w strefach szczególneg zagrŝenia zdrwia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną kmunikację, umŝliwiającą szybką ewakuację na wypadek pŝaru, awarii i innych zagrŝeń. Śrdki techniczne zapbiegające niebezpieczeństwm: wydzielenie miejsc pracy w strefach szczególneg zagrŝenia dla uniemŝliwienia dstępu sób pstrnnych, stswanie urządzeń i sprzętu wymaganych parametrach technicznych, psiadająceg wymagane atesty raz w niezbędnej ilści, gwarantującej bezpieczne wyknanie prac, znakwanie przejazdów i przejść ewakuacyjnych i utrzymywanie ich we właściwym stanie, zlkalizwanie w pbliŝu miejsca prac niebezpiecznych stanwisk ze sprzętem ppŝ. i pierwszej pmcy, Śrdki rganizacyjne: wyknywanie wszystkich prac przez sby psiadające dpwiednie kwalifikacje pd nadzrem sób d teg uprawninych, wyknanie planu rganizacji ruchu w związku z prwadznymi pracami w pbliŝu i w brębie pasa drgweg, znakwanie i zabezpieczenie zgdnie z przepisami miejsc prwadznych rbót, stswanie przez pracwników wymaganeg sprzętu chrny sbistej i śrdków bezpieczeństwa. Opracwał: mgr inŝ. Mirsław Sczyński
