1 Instrukcja obsługi Cyfrowy odbiornik satelitarny 1000 Polish 1/2010 jp

2 Spis treści Środki bezpieczeństwa... 3 Ochrona środowiska... 5 Informacje ogólne... 6 Rozpakowywanie... 6 Panel przedni... 7 Pilot... 8 Instalacja... 9 Podłączanie odbiornika za pomocą złącza SCART... 9 Menu główne Menu Instalacja Ustawienia anteny DiSEqC Przeszukiwanie satelity Wyszukiwanie ręczne Wybór transpondera Blind Scan Przywróć domyślne Zarządzanie kanałami Modyfikacja kanału Usuń kanał Przenieś kanał Blokada kanałów Dodaj do Ulubionych Sortuj Ustawianie Systemowe Wyjścia video Tryb przełączania Kontrola rodzicielska Ustawienia czasu Ustawienie języka Gra Regulacja głośności Aktualizacja oprogramowania Rozwiązywanie problemów Specyfikacja produktu DEKLARACJA ZGODNOŚCI

3 Środki bezpieczeństwa UWAGA: Symbol błyskawicy wpisanej w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika przed niebezpiecznym napięciem i ma zapobiegać ryzyku porażenia elektrycznego. Ostrzeżenie: Dla uniknięcia ryzyka porażenia elektrycznego, poleca się nie otwierać obudowy Serwisowanie urządzenia. urządzenia powinno się zlecać tylko wykwalifikowanemu personelowi. Wykrzyknik wpisany w trójkąt równoboczny, jest stosowany w celu ostrzegania użytkownika o ważnych działaniach i konserwacji. Ostrzeżenie: Nie używaj urządzenia w miejscach, gdzie możliwe jest narażenie go na kontakt lub zanurzenie w wodzie. Unikaj instalacji blisko np wazonów, umywalek, zlewozmywaków, pralek, basenów itp. Ostrzeżenie: Nie umieszczaj świec lub lamp na obudowie urządzenia, ponieważ istnieje zagrożenie wzniecenia ognia. Ostrzeżenie: Urządzenie powinno być podłączane do zasilającej sieci elektrycznej o tylko takich parametrach, jakie wyszczególnione są w instrukcji użytkowania. Jeśli nie jesteś pewien jakie parametry zasilania występują w użytkowanej sieci (np napięcie 120V lub 230V), skontaktuj się z dostawcą lub firmą energetyczną. Ostrzeżenie: Nie otwieraj obudowy i nie dotykaj żadnej części we wnętrzu urządzenia. Jeśli występuje potrzeba otworzenia urządzenia, skontaktuj się z dostawcą urządzenia lub serwisem technicznym. Notatka: Aby upewnić się w kwestii poprawnego użytkowania produktu, należy zaznajomić się dokładnie z treścią tej instrukcji obsługi i zachować ją w celu odniesienia się do niej w przyszłości. Notatka: Zawsze używaj urządzenia z założoną obudową, unikając w ten sposób emisji promieniowania elektromagnetycznego i wystawiania go na promieniowanie z zewnątrz. 3

4 Czyszczenie urządzenia: Po wyłączeniu zasilania, można czyścić obudowę, panel oraz pilot, używając miękkiej ściereczki lekko nawilżonej łagodnym detergentem. Części dodatkowe wyposażenia: Nigdy nie stosuj dodatkowego wyposażenia do urządzenia bez zgody producenta, gdyż może to spowodować wystąpienie ryzyka wzniecenia ognia, porażenia prądem elektrycznym lub innych obrażeń ciała. Umieszczanie urządzenia: Gniazda i otwory w obudowie zostały przewidziane do celu wentylacji i uchronienia urządzenia przed przegrzaniem. Nie wolno zasłaniać tych otworów lub pozwalać na zablokowanie wymiany ciepła poprzez umieszczanie urządzenia na miękkich powierzchniach jak łóżko, sofa lub podobnych. Nie należy również umieszczać urządzenia w otoczeniu grzejników, kaloryferów lub innych źródeł ciepła. Przewód zasilający: Przewód zasilający należy umiejscowić w taki sposób, aby niemożliwe było chodzenie po nim. Należy zwracać w miarę możliwości uwagę na stan przewodu w miejscu przy połączeniu do wtyczki, gniazda i punktu w którym wychodzi z urządzenia Umieszczanie ciał obcych w urządzeniu: Nigdy nie wkładaj przedmiotów wszelkiego typu do urządzenia przez otwory, gdyż mogą one zetknąć się z elementami pod groźnym napięciem, lub mogą zewrzeć je elektrycznie, co może doprowadzić do wzniecenia ognia lub porażenia prądem elektrycznym. Nigdy nie rozpylaj i nie wylewaj żadnych cieczy na urządzenie. Notatka: Na urządzeniu może nastąpić kondensacja wilgoci w następujących sytuacjach: Kiedy urządzenie zostało nagle przemieszczone z zimnego otoczenia lub wentylowanego pomieszczenia do ciepłego miejsca. Po uruchomieniu ogrzewania. W zaparowanym lub wilgotnym pomieszczeniu. Jeśli wilgoć skondensuje się wewnątrz urządzenia, może ono nie działać poprawnie. W celu wyeliminowania tego problemu, należy rozłączyć zasilanie i odczekać około dwóch godzin w celu odparowania wilgoci. Części zamienne: Jeśli części urządzenia wymagają wymiany, użytkownik powinien upewnić się, czy serwis techniczny używa części zalecanych przez producenta lub mających takie same właściwości jak część oryginalna. Nieautoryzowana wymiana może stworzyć ryzyko wzniecenia ognia, porażenia prądem elektrycznym lub innych zagrożeń. Kontrola bezpieczeństwa: Po wszelkich konserwacjach i naprawach, użytkownik powinien zażądać od serwisu technicznego przeprowadzenia ogólnej kontroli bezpieczeństwa, aby upewnić się czy urządzenie jest w odpowiedniej kondycji. 4

5 Ochrona środowiska Uwaga! Państwa produkt oznaczony jest tym symbolem. Informuje on o zakazie umieszczania zużytego sprzętu wraz z innymi odpadami domowymi. Zużyty sprzęt elektryczny i elektroniczny podlega odrębnemu systemowi zbiórki odpadów. Informacje dla użytkowników sprzętu elektronicznego w gospodarstwach domowych dotyczące utylizacji - usunięcia odpadów. Zużytego sprzętu elektronicznego i elektrycznego nie należy usuwać do pojemników przeznaczonych na odpady, lecz zgodnie z ustawą o odpadach przeznaczony jest on do ponownego przetworzenia - recyklingu. Po wprowadzeniu przepisów unijnych dotyczących gospodarki odpadami gospodarstwa domowe mogą bezpłatnie zwracać zużyty sprzęt elektroniczny i elektryczny do wyznaczonych punktów zbiórki odpadów, lub w przypadku zakupu tego samego rodzaju sprzętu do punktów sprzedaży detalicznej. W celu otrzymania dokładnych informacji na ten temat należy skontaktować się z lokalnymi władzami. W przypadku wyposażenia sprzętu w baterie, należy w myśl przepisów baterie usunąć oddzielnie zgodnie z wymogami lokalnych przepisów. Właściwe usuniecie odpadów elektrycznych i elektronicznych zapewnia ich prawidłowy odzysk, przetworzenie i poddanie recyklingowi. W ten sposób pomogą Państwo zapobiec negatywnemu wpływowi substancji niebezpiecznych na środowisko naturalne i zdrowie ludzkie. Niewłaściwe przetworzenie odpadów elektronicznych i elektrycznych ma szkodliwy wpływ na środowisko naturalne. Informacje dla firm w krajach Unii Europejskiej. W przypadku konieczności usunięcia produktu przeznaczonego do celów handlowych, należy skontaktować się z przedstawicielem firmy GLOBO POLSKA w celu uzyskania informacji o sposobie, ewentualnych kosztach zwrotu i recyklingu produktów. W razie konieczności zwrotu produktu niewielkich rozmiarów i ilości można udać się do lokalnych punktów zbiórki odpadów. Informacje dla firm w krajach spoza Unii Europejskiej. W przypadku konieczności usunięcia produktu należy skontaktować się z władzami lokalnymi w celu zasięgnięcia informacji na temat sposobu prawidłowego recyklingu. 5

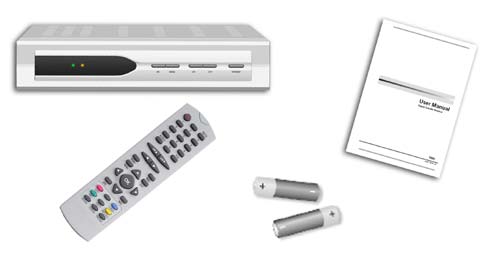

6 Informacje ogólne Cyfrowy odbiornik satelitarny jest produktem umożliwiającym oglądanie programów nadawanych przez satelity telekomunikacyjne. Niniejsza instrukcja obsługi opisuje instalację urządzenia oraz sposób uruchomienia jego poszczególnych funkcji. Wspiera dekodowanie MPEG2, zgodne z DVB. Odbiera pasma C/Ku w trybach SCPC/MCPC. Posiada przyjazny i praktyczny system menu. Posiada funkcje zarządzania kanałami (Ulubione, przenoszenie, blokowanie, kasowanie and sortowanie). Pozwala użytkownikowi programować informacje o satelitach i transponderach. Szybkie uruchamianie i automatyczne skanowanie. Pozwala zapamiętać do 4000 kanałów (2000 kanałów TV, 2000kanałów RADIO). Prosta i szybka aktualizacja oprogramowania przez port RS-232. Wyjście wideo CVBS. Opcja kopiowania oprogramowania pomiędzy dwoma urządzeniami. Obsługuje różne typy przełączników i konwerterów LNB. Umożliwia przełączanie konwerterów LNB za pomocą systemów DiSEqC 1.0 DiSEqC 1.2, 22KHz. Rozpakowywanie 1 x Odbiornik, 1 x Pilot, 1 x Instrukcja obsługi, 2 x Bateria AAA Po zakupie urządzenia, rozpakuj je i sprawdź, czy zestaw zawiera wszystkie przedstawione powyżej elementy. 6

7 Panel przedni Funkcja 1. Lampka czerwona Sygnalizuje stan uśpienia pracy urządzenia (stand-by). 2. Lampka zielona Sygnalizuje stan pracy urządzenia. 3. Lampka żółta Sygnalizuje korzystanie z sygnału z satelity. 4. OK. Potwierdza funkcję lub wyświetla listę kanałów. 5. MENU Wyświetla menu. 6. CH+ Zmienia kanał na następny, przewija opcje menu do góry. 7. CH- Zmienia kanał na poprzedni, przewija opcje menu w dół. 8. STANDBY Przełącza odbiornik pomiędzy stanem pracy lub uśpienia. 9. Czujnik IR Odbiera komendy z pilota. Funkcja 1. LNB IN Gniazdo anteny satelitarnej. 2. LOOP OUT Gniazdo przelotowe do innego odbiornika. 3. A-L / A-R OUT Gniazda RCA Audio. 4. VIDEO OUT Gniazdo RCA Video. 5. SCART OUT Gniazdo Scart. 6. POWER SUPPLY Przewód zasilający. 7. POWER SWITCH Włącznik zasilania. 7

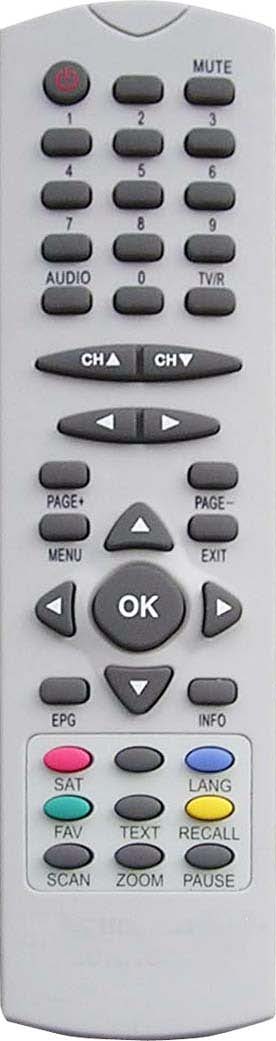

8 Pilot Przycisk Power MUTE Funkcja Przełącza odbiornik pomiędzy stanem pracy lub uśpienia. Wycisza dźwięk z odbiornika. 0 ~ 9 Wprowadzają numery w opcjach, wybierają numer kanału do wyświetlenia. AUDIO Przełącza ścieżkę dźwiękową na aktualnym kanale. TV / R PAGE +/- MENU EXIT OK EPG INFO PAUSE SAT LANG FAV RECALL SCAN ZOOM TEXT Przełącza odbiornik pomiędzy trybami TV i Radio. Przełącza aktualnie odtwarzany kanał lub opcję menu. Zmienia aktualną głośność, przełącza opcje menu lub przesuwa listę kanałów o całą stronę. Przesuwa listę kanałów o całą stronę w górę / dół. Uruchamia menu główne. Wraca do poprzedniego menu. Potwierdza funkcję lub wyświetla listę kanałów. Uruchamia moduł elektronicznego przewodnika po kanałach. Pokazuje informacje o bieżącym kanale. Zatrzymuje aktualną klatkę obrazu. Wybiera alternatywnego satelitę. Wybiera alternatywną ścieżkę audio. Wyświetla listę ulubionych kanałów. Wraca do poprzednio oglądanego kanału. Przyciski opcjonalne. Ich funkcje są wykorzystywane w innych odbiornikach serii Opticum Uwaga! W związku z wymogiem zgodności z dyrektywami dotyczącymi oszczędności energii, odbiornik posiada funkcję automatycznego przejścia w stan czuwania po 3 godzinach od momentu ostatniego użycia wszelkich przycisków pilota lub panelu przedniego. 8

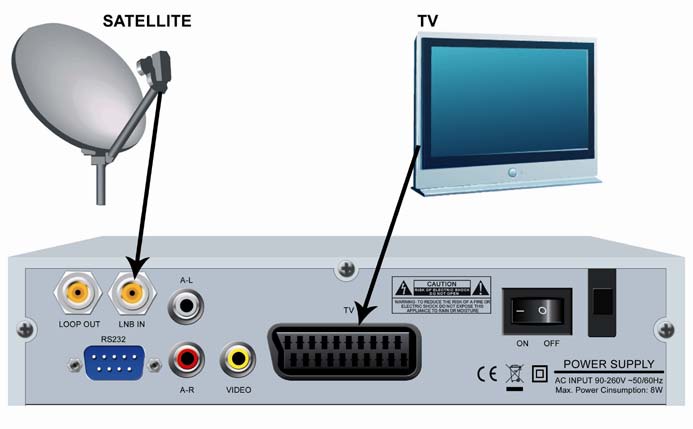

9 Instalacja Ten rozdział tłumaczy sposób podłączenia odbiornika z osprzętem systemu satelitarnego. Należy powołać się i szczególnie zapoznać z instrukcjami dostarczonymi ze sprzętem przeznaczonym do montażu zewnętrznego, t.j. talerz anteny, konwerter. Dodając nowy osprzęt należy upewnić się w kwestii kompatybilności z istniejącą instalacją. Podłączanie odbiornika za pomocą złącza SCART 9

10 Menu główne Rys. 1 Naciśnięcie przycisku MENU w trakcie oglądania kanału, spowoduje uruchomienie Menu głównego. Przycisk EXIT spowoduje powrót do oglądania kanału. Menu główne zawiera 7 poniższych opcji: (Rys. 1); Program TV Program Radio Instalacja Zarządzanie kanałami Ustawienie języka Ustawianie Systemowe Gra W celu wybrania jednej z opcji, należy umieścić na niej kursor i wcisnąć przycisk OK. (Rys. 1, Rys. 2) Rys. 2 10

11 Menu Instalacja Przy pierwszym uruchomieniu odbiornika, użytkownika przywita przewodnik, który umożliwi ogólne skonfigurowanie w celu umożliwienia jak najszybszego umożliwienia oglądania kanałów. Menu Instalacja umożliwia zaawansowanemu użytkownikowi wprowadzić ustawienia odbiornika w bardziej szczegółowym i zaawansowanym trybie. Rys. 3 Menu Instalacja zawiera 5 poniższych opcji: (Rys. 3) Ustawienia anteny Wyszukiwanie ręczne Przeszukiwanie satelity Blind Scan Przywróć domyślne Podczas instalacji, przycisk OK zawsze potwierdza zaznaczoną opcję, przyciski CH przesuwają linię kursora, natomiast przycisk EXIT umożliwia powrót do poprzedniego menu. Ustawienia anteny Przyciśnięcie MENU, następnie za pomocą przycisków CH wybranie opcji Instalacja i potwierdzenie przyciskiem OK, ponownie za pomocą przycisków CH wybranie opcji Ustawienia anteny i potwierdzenie jej przyciskiem OK, uruchomi opcję widoczną poniżej. (Rys. 4) W tym menu możliwa jest zmiana właściwości pól Satelita i LNB za pomocą przycisków Rys. 4 Przyciski umożliwiają wybór opcję. Przycisk OK potwierdza wybór opcji, a przycisk EXIT powoduje powrót do poprzedniego menu. Satelita: Umożliwia wybór satelity. LNB1: Umożliwia edycję niskiej częstotliwości LNB. LNB2: Umożliwia edycję wysokiej częstotliwości LNB. DiSEqC: Umożliwia wybór systemu przełączników DiSEqC - DiSEqc1.0, DiSEqc K: Umożliwia sterowanie przełącznikiem typu 22kHz. Wyszukiwanie ręczne: Wyszukuje kanały z konkretnego transpondera Przeszukiwanie satelity: Wyszukuje kanały z całej satelity. 11

12 DiSEqC 1.2 Rys. 5 Użytkownik może włączyć i zmienić ustawienia obrotnicy sprzężonej za pomocą systemu DiSEqC1.2. Ustawienia DiSEqC1.2 obejmują: Uaktywnienie DiSEqC1.2 Sterowanie ruchem obrotnicy. Uaktywnienie programowych limitów ruchu obrotnicy. Przesunięcie do pozycji odniesienia. (0 ). Przeszukiwanie satelity W tym menu za pomocą przycisków należy wybrać odpowiedniego satelitę. Przycisk OK potwierdza wybór. Przyciski umożliwiają wybór szukania programów bezpłatnych FTA lub wszystkich. Wciśnięcie OK na tej opcji powoduje rozpoczęcie skanowania satelity. (Rys. 6.1, Rys. 6.2) Rys. 6.1 Rys

13 Wyszukiwanie ręczne W tym menu ustawia się parametry, (Częstotliwość, Symbol Rate, Polaryzacja, itp.) w celu ręcznego wyszukiwania kanałów. Paski w dolnej części menu pokazują moc sygnału oraz jego jakość dla aktualnie wprowadzonych ustawień. Parametry można ustawiać za pomocą przycisków lub wpisywać za pomocą klawiszy numerycznych (0~9). Rys. 7 Wybór transpondera Wciśnięcie przycisku OK na opcji Częstotliwość, umożliwia wybór predefiniowanego transpondera z listy dla danego satelity. Przycisk OK wciśnięty na pozostałych opcjach spowoduje rozpoczęcie skanowania transpondera. Przycisk EXIT umożliwia wyjście do poprzedniego menu. Rys. 8 Blind Scan W tym menu uruchamia się opcję Blind Scan, która umożliwia dokonanie szczegółowego lecz czasochłonnego przeszukiwania satelity. Wciśnięcie przycisku OK powoduje rozpoczęcie skanowania. Rys. 9 13

14 Przywróć domyślne Po wciśnięciu przycisku OK w tym menu, nastąpi wykasowanie listy kanałów, oraz powrót do ustawień domyślnych urządzenia. Przycisk EXIT umożliwia odwołanie operacji. Rys. 10 Zarządzanie kanałami Rys. 11 Menu Zarządzanie Kanałami zawiera 6 poniższych opcji: (Rys. 11) Modyfikacja kanału Usuń kanał Przenieś kanał Blokada kanałów Dodaj do Ulubionych Sortuj Przycisk OK zawsze potwierdza zaznaczoną opcję, przyciski CH przesuwają linię kursora, natomiast przycisk EXIT umożliwia powrót do poprzedniego menu. Modyfikacja kanału W tym menu możliwa jest modyfikacja parametrów kanału za pomocą przycisków. (Rys. 12) Przycisk OK potwierdza zaznaczoną opcję, przycisk EXIT umożliwia powrót do poprzedniego menu. Rys

15 Usuń kanał W tym menu możliwe jest usunięcie kanału z listy. Wybór kanału dokonuje się za pomocą przycisków. Przycisk OK zaznacza kanał do skasowania. Za pomocą przycisku MUTE możliwe jest zaznaczenie wszystkich kanałów. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 13) Rys. 13 Przenieś kanał W tym menu możliwe jest przesunięcie pozycji kanałów na liście. Wybór kanału dokonuje się za pomocą przycisków. Przycisk OK zaznacza kanał do przesunięcia. Zaznaczony kanał przesuwa się po liście za pomocą przycisków. Przycisk OK potwierdza nową pozycję kanału. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 14) Rys. 14 Blokada kanałów W tym menu możliwe jest zablokowanie kanałów. Wybór kanału dokonuje się za pomocą przycisków. Przycisk OK zaznacza kanał do zablokowania. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 15) Rys

16 Dodaj do Ulubionych W tym menu możliwe jest dodanie kanałów do listy ulubionych. Wybór kanału dokonuje się za pomocą przycisków. Przycisk OK zaznacza kanał do dodania. Przycisk EXIT umożliwia powrót do poprzedniego menu. Rys. 16 Sortuj W tym menu możliwe jest posortowanie listy kanałów według różnych kryteriów. Wybór kryterium dokonuje się za pomocą przycisków. Przycisk OK powoduje posortowanie kanałów. Przycisk EXIT umożliwia powrót do poprzedniego menu. Rys. 17 Ustawianie Systemowe Menu Ustawianie Systemowe zawiera 6 poniższych opcji: (Rys.18) Wyjścia video Tryb przełączania Aktualizacja Oprogramowania Kontrola rodzicielska Ustawienia czasu Rys. 18 Przycisk OK zawsze potwierdza zaznaczoną opcję, przyciski CH przesuwają linię kursora, natomiast przycisk EXIT umożliwia powrót do poprzedniego menu. 16

17 Wyjścia video W tym menu możliwy jest wybór trybu systemu TV: PAL, NTSC, AUTO. Wybór trybu dokonuje się za pomocą przycisków. Przycisk OK powoduje zatwierdzenie trybu. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 19) Rys. 19 Tryb przełączania W tym menu możliwy jest wybór sposobu przełączania obrazu przy zmianie kanałów. Wybór trybu dokonuje się za pomocą przycisków. Przycisk OK powoduje zatwierdzenie trybu. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 20) Rys. 20 Kontrola rodzicielska W tym menu możliwe jest uaktywnienie blokady menu i kanałów, oraz zmiana hasła. (Rys. 21) Domyślne hasło: 0000 Rys

18 Ustawienia czasu W tym menu możliwe jest dokonanie ustawień związanych z czasem i strefą czasową. Opcja OK powoduje zatwierdzenie ustawień. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 23) Rys. 22 Ustawienie języka W tym menu możliwa jest zmiana języka komunikatów w menu. Za pomocą przycisków CH wybiera się język. Przycisk OK powoduje zatwierdzenie języka. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 24) Rys. 23 Gra W tym menu znajdują się dwie gry. Za pomocą przycisków CH dokonuje się wyboru. Przycisk OK powoduje uruchomienie wybranej gry. Przycisk EXIT umożliwia powrót do poprzedniego menu. (Rys. 25) Rys

19 Szybki wybór kanałów Wciśnięcie przycisku SAT(Czerwony) w trakcie oglądania programu spowoduje uruchomienie okna Lista Satelit w którym za pomocą przycisków CH dokonuje się wyboru satelity. Przycisk OK powoduje przejście do listy kanałów z wybranego satelity. Rys Wybór ścieżki dźwiękowej Wciśnięcie przycisku LANG(Niebieski) w trakcie oglądania programu spowoduje uruchomienie okna Język Audio. Okno zawiera listę dostępnych w danym kanale ścieżek dźwiękowych. Za pomocą przycisków CH dokonuje się wyboru ścieżki. Przycisk OK powoduje rozpoczęcie odtwarzania wybranej ścieżki. Menu opuszczamy za pomocą przycisku MENU w celu zapisania ustawień, lub przyciskiem EXIT w celu ich anulowania. Regulacja głośności Rys Rys. 26 W celu zwiększenia lub zmniejszenia głośności stosuje się przyciski VOL. W celu wyciszenia dźwięku stosuje się przycisk MUTE. Ponowne jego wciśnięcie powraca do poprzedniego poziomu głośności. Aktualizacja oprogramowania Rys. 27 Ta opcja umożliwia aktualizację oprogramowania z drugiego takiego samego odbiornika. (Rys. 28). Procedura aktualizacji przebiega następująco: Połącz odbiorniki za pomocą krosowanego kabla RS232. W odbiorniku źródłowym należy przejść w tryb czuwania a następnie wcisnąć przycisk CH na panelu czołowym. Nastąpi uruchomienie modułu aktualizacji. Włącz zasilanie urządzenia docelowego. Nastąpi uruchomienie procedury kopiowania oprogramowania. 19

20 Rozwiązywanie problemów Jeśli podejrzewasz, że urządzenie ma awarię, lub jest uszkodzone, przed skontaktowaniem się z autoryzowanym punktem naprawczym spróbuj posłużyć się poniższym przewodnikiem. Uwaga! Nie naprawiaj samodzielnie urządzenia. Próba samodzielnej naprawy może zakończyć się fatalnym w skutkach porażeniem prądem i unieważni gwarancję. Objawy Brak obrazu na ekranie Prawdopodobna przyczyna Odbiornik jest w trybie czuwania. Wybrany niepoprawny kanał lub złe wyjście sygnału video. Wtyczka z sygnałem video nie jest podłączona lub nie dociśnięta. Poziom jasności w telewizorze jest nieodpowiednio ustawiony. Brak sygnału satelitarnego Poziom sygnału jest zbyt słaby. Konwerter satelitarny jest uszkodzony. Przewód między konwerterem a odbiornikiem jest niepoprawnie podłączony (zwarty lub przecięty). Ustawienie talerza anteny jest niepoprawne. Brak dźwięku Poziom głośności jest za niski. Przewód RCA jest źle podłączony. Włączona jest funkcja wyciszenia (MUTE). Odbiornik jest włączony, ale brak obrazu i dźwięku, wyświetlany jest komunikat Brak sygnału lub Kanał Zakodowany. Odbiornik nie reaguje na komendy z pilota. Kanał jest niedostępny. Kanał jest zakodowany. Baterie pilota są wyczerpane lub źle włożone. Pilot jest kierowany w złą stronę. 20

21 Specyfikacja produktu Demodulator Waveform Symbol rate Dekoder Video Data rate Dekoder Audio Algorytm dekompresji Tryby audio System CPU Częstotliwość zegara Pamięć flash Pamięć video Rozdzielczości wyświetlania LNB i wejście tunera Częstotliwość wejściowa Poziom sygnału Zasilanie konwertera Kontrola przełączania pasm Gniazda TV Scart RCA LNB RS-232 Pilot Ilość przycisków Baterie Zasilanie Demodulacja QPSK Dekodowanie FEC zgodne z DVB Od 2 do 40 MS/s Do 15 Mbits/s MPEG-2 Layer I and II Stereo, Dual Mono, Joint Stereo, Mono Haier 2301E 108 MHz 1 MB 4 MB 720*576 (PAL) 720*480 (NTSC) MHz dbm 13,0 ± 0,5V / 18,0 ± 0,7V / maks. 400mA 22kHz Wyjście 1 * 20 Pin Wyjścia: CVBS, Audio L/R 1 * LNB wejście (F-Type) 1 * LNB wyjście (F-Type, Loop Through) Bit Rate: baud, Gniazdo: 9-pin D-sub męskie 39 (w zależności od wersji) 2 * 1,5V AAA Napięcie zasilające 90~240V AC, 50/60Hz ± 5% Zużycie mocy Nominalnie 5W (standby < 1W) Parametry fizyczne Wymiary (Szer. x Wys. x Głęb.) Waga (Netto) 205mm x 40mm x 300mm 0,625kg 21

22 DEKLARACJA ZGODNOŚCI Producent deklaruje zgodność niniejszego produktu z następującymi dyrektywami i standardami: Dyrektywa niskonapięciowa LVD 2006/95/EG EN :2002+A1:2006 Dyrektywa EMC 2004/108/EG EN :2001+A1:2003+A2:2006 EN :2007 EN :2006 EN :1995+A1:2001+A2:2005 Model: Cyfrowy odbiornik satelitarny DVB-S 22
