Miniaturowe przekaźniki do obwodów drukowanych A

Transkrypt

1 SЕRI Miniaturowe przekaźniki do obwodów drukowanych Sprzęt medyczny i stomatologiczny Panele kontrolne Rozdzielnice Zabawki utomatyka do żaluzji i okiennic utomatyka do bram i drzwi Płytki drukowane utomaty vendingowe

2

3 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Przekaźnik z 1 lub 2 zestykami do gniazd i obwodów drukowanych Typ.31/51 1 CO 12 (raster 3.5 mm) 1 CO 12 (raster 5 mm) Typ.52 2 CO 8 (raster 5 mm) Typ.61 1 CO 16 (raster 5 mm) Długość pinów 3.5 mm obwodów drukowanych Długość pinów 5.3 mm montaż w gniazdo Cewka DC (650 mw lub 500 mw) Materiał zestyków w opcji bez kadmu Odległość pomiędzy cewką a zestykami w powietrzu i wzdłuż izolacji 8 mm, wytrzymałość izolacji cewka-zestyki 6kV (1.2/50μs) Spełnia wymagania EN Gniazda serii 95 - montaż PCB lub na szynę 35 mm (EN 60715) - poprzez gniazdo śrubowe, sprężynowe lub samozaciskowe Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria 99 i moduł czasowy Stopień ochrony: RT II - szczelny (standard) RT III - odporny na mycie (opcja).31/ zestyk przełączny 12 do PCB, 10 z gniazdem Raster 3.5 mm (.31), Raster 5.0 mm (.51) Do gniazd serii 95 i obwodów drukowanych.31 2 zestyki przełączne 8 Raster 5.0 mm Do gniazd serii 95 i obwodów drukowanych 1 zestyk przełączny 16 Raster 5.0 mm Do gniazd serii 95 i obwodów drukowanych * do montażu w gniazdach 10 ** Przy materiale gsno 2 maksymalne natężenie szczytowe wynosi ms na styku zwiernym. Ocena dla UL patrz: Informacje techniczne strona V.51 Rysunek otworów montażowych Długość pinów 3.5 mm tylko do obwodów drukowanych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Patrz kod zamówienia Rysunek otworów montażowych Długość pinów 3.5 mm tylko do obwodów drukowanych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Patrz kod zamówienia Rysunek otworów montażowych Długość pinów 3.5 mm tylko do obwodów drukowanych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Patrz kod zamówienia Wymiary patrz str. 10 Dane zestyków Ilość zestyków 1 P 2 P 1 P Prąd znamionowy/maks. prąd załączenia 12*/20 8/15 16/30** Napięcie znamionowe/maks.nap.łączeniowe V C 250/0 250/0 250/0 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 12/0.6/0.25 8/0.6/ /0.6/0.25 Min. moc łączeniowa mw (V/m) 300 (5/5) 300 (5/5) 500 (10/5) Standardowy materiał zestyków gni gni gcdo Dane cewki Napięcie znamionowe (U N ) V C (50/60 Hz) V DC Pobór mocy C/DC/czułe DC W 0.65/ / /0.5 Zakres napięcia zasilania C DC/czułe DC ( )U N /( )U N ( )U N /( )U N ( )U N /( )U N Napięcie podtrzymania DC 0.4 U N 0.4 U N 0.4 U N Napięcie odpadania DC 0.1 U N 0.1 U N 0.1 U N Trwałość mechaniczna cykle Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 7/3 (10/3 czułe) 7/3 (12/4 czułe) 7/3 (10/3 czułe) Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv 6 (8 mm) 6 (8 mm) 6 (8 mm) Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochrony RT II*** RT II*** RT II*** Certyfikaty i dopuszczenia (wg typu) ** Patrz ogólne dane techniczne - Dodatkowe informacje dotyczące lutowania strona II. 3

4 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Przekaźnik z 1 lub 2 zestykami do gniazd i obwodów drukowanych Typ.31/51 1 P 10 (raster 3.5 mm) 1 P 10 (raster 5 mm) Typ.52 2 P 8 (raster 5 mm) Typ.61 1 P 16 (raster 5 mm) Cewki C lub DC w zależności od typu Materiał zestyków w opcji bez kadmu Odległość pomiędzy cewką a zestykami w powietrzu i wzdłuż izolacji 8 mm, wytrzymałość izolacji cewka-zestyki 6 kv (1.2/50 μs) Zgodne z EN test rozżarzonego drutu Gniazda serii 95 - montaż PCB lub na szynę 35 mm (EN 60715) - poprzez gniazdo śrubowe, sprężynowe lub samozaciskowe Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria 99 i moduł czasowy Stopień ochrony: RT II - szczelny (standard) RT III - odporny na mycie (opcja).31/ zestyk przełączny 10 Raster 3.5 mm (.31), Raster 5.0 mm (.51) Do gniazd serii 95 i obwodów drukowanych 2 zestyki przełączne 8 Raster 5.0 mm Do gniazd serii 95 i obwodów drukowanych 1 zestyk przełączny 16 Raster 5.0 mm Do gniazd serii 95 i obwodów drukowanych * Przy materiale gsno 2 maksymalne natężenie szczytowe wynosi ms na styku zwiernym Ocena dla UL patrz: Informacje techniczne strona V Wymiary patrz str. 10 Rysunek otworów montażowych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Rysunek otworów montażowych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Rysunek otworów montażowych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Dane zestyków Ilość zestyków 1 P 2 P 1 P Prąd znamionowy/maks. prąd załączenia 10/20 8/15 16/30* Napięcie znamionowe/maks.nap.łączeniowe V C 250/0 250/0 250/0 Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 10/0.3/0.12 8/0.3/ /0.3/0.12 Min. moc łączeniowa mw (V/m) 300 (5/5) 300 (5/5) 500 (10/5) Standardowy materiał zestyków gni gni gcdo Dane cewki Napięcie znamionowe (U N ) V C (50/60 Hz) V DC Pobór mocy C/DC/czułe DC V (50 Hz)/W/W 1.2/ / 1.2/0.65/ / / Zakres napięcia zasilania C ( )U N ( )U N ( )U N DC/czułe. DC ( )U N /( )U N Napięcie podtrzymania C/DC 0.8 U N / 0.8 U N /0.4 U N 0.8 U N / Napięcie odpadania C/DC 0.2 U N / 0.2 U N /0.1 U N 0.2 U N / Trwałość mechaniczna cykle Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 7/3 7/3 - (12/4 czułe) 7/3 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv 6 (8 mm) 6 (8 mm) 6 (8 mm) Wytrzymałość przerwy zestykowej V C Temperatura pracy C Stopień ochronya RT II** RT II** RT II** 4 Certyfikaty i dopuszczenia (wg typu) ** Patrz ogólne dane techniczne - Dodatkowe informacje dotyczące lutowania strona II.

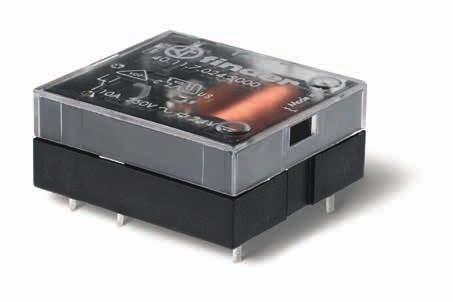

5 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Przekaźnik do płytki drukowanej Typ.11 1 P 10 - wykonanie leżące Napięcia cewki czułe DC Typ.xx.6 Wersja bistabilna typów.31,.51,.52,.61 Przekaźnik bistabilny Materiał zestyków w opcji bez kadmu Odległość pomiędzy cewką a zestykami w powietrzu i wzdłuż izolacji 8 mm, wytrzymałość izolacji cewka-zestyki 6 kv (1.2/50 μs) Gniazda serii 95 - montaż PCB lub na szynę 35 mm (EN 60715) - poprzez gniazdo śrubowe, sprężynowe lub samozaciskowe Stopień ochrony: RT II - szczelny (standard) RT III - odporny na mycie (opcja).11.xx.6 1 zestyk przełączny 10 Do obwodów drukowanych, wys.12.7 mm Przekaźnik bistabilny, jedna cewka Raster 3.5 lub 5.0 mm Do gniazd serii 95 i obwodów drukowanych Typy przekaźnika bistabilnego (1 cewka): Ocena dla UL patrz: Informacje techniczne strona V Rysunek otworów montażowych Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Schematy połączeń patrz strona 9 Długość pinów 5.3 mm dla gniazd i obwodów drukowanych Wymiary patrz str. 10 Dane zestyków Ilość zestyków 1 P Prąd znamionowy/maks. prąd załączenia 10/20 Napięcie znamionowe/maks.nap.łączeniowe V C 250/0 Patrz przekaźniki Maks. moc łączeniowa dla C1 V Maks. moc łączeniowa dla C15 (230 V C) V Obciążenie silnikiem 1-faz. (230 V C) kw Maks. prąd łączeniowy, praca DC1: 30/110/220 V 10/0.3/ Min. moc łączenowa mw (V/m) 300 (5/5) str. 2 Standardowy materiał zestyków gcdo Dane cewki Napięcie znamionowe (U N ) V C (50/60 Hz) V DC Pobór mocy C/DC/czułe DC V (50 Hz)/W/W / / /1.0/ Zakres napięcia zasilania C ( )U N DC/sens. DC /( )U N ( )U N / Napięcie podtrzymania C/DC /0.4 U N Napięcie odpadania C/DC /0.1 U N Trwałość mechaniczna cykle Patrz przekaźniki Trwałość mechaniczna C1 cykle Czas zadziałania/ czas powrotu ms 12/4.51 Wytrzymałość izolacji cewka-zestyki (1.2/50 µs) kv 6 (8 mm).52 Wytrzymałość przerwy zestykowej V C Temperatura pracy C +70 Min. czas załączenia Stopień ochronya RT I** 20 ms Certyfikaty i dopuszczenia (wg typu) ** Patrz ogólne dane techniczne - Dodatkowe informacje dotyczące lutowania strona II. 5

6 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Kod zamówienia Przykład: Seria, do montażu w gniazdach lub na płytce drukowanej, z 2 zestykami przełącznymi, napięcie cewki 230 V C. B C D Seria Typ 1 = Raster 3.5 mm, leżący do płytki drukowanej 3 = Raster 3.5 mm 5 = Raster 5 mm 6 = Raster 5 mm Ilość zestyków 1 = 1 P 2 = 2 P Rodzaj napięcia cewki 6 = C/DC bistabilne 7 = DC wykonanie czułe, 0.5 W 8 = C (50/60 Hz) 9 = DC, 0.65 W Napięcie znamionowe cewki Patrz tabela z wartościami napięć : Materiał zestyków Patrz tabela B: Rodzaj zestyku 0 = Przełączny 3 = Zwierny D: Wykonanie 0 = Standard 1 = Szczelne (RT III) 3 = Wysokotemperaturowe (+125 C) i szczelne C: Opcje 0 = Długość pinów 5.3 mm (do gniazd) 2 = Długość pinów 3.5 mm (do płytek drukowanych) Wybór właściwości i opcji: Wykonanie może zostać wybrane z jednego wiersza. Standardy są wyróżnione tłustą czcionką. Pin Typ Cewka B C D Do płytek drukowanych, długość pinów 3.5 mm Do płytek drukowanych i gniazd, długość pinów 5.3 mm.11 Czułe DC 2 (gcdo) - 4 (gsno 2) /51 DC/ czułe DC 1 (gni) DC/ czułe DC 1 (gni) - 2 (gcdo) /51 C/ czułe DC 0 (gni) - 2 (gcdo) - 5 (gni+u) /51 Standard DC 0 (gni) - 2 (gcdo) - 5 (gni+u) C/ czułe DC 0 (gni) - 2 (gcdo) - 5 (gni+u) DC 0 (gni) - 2 (gcdo) - 5 (gni+u) C/ czułe DC 0 (gcdo) - 4 (gsno 2) DC 0 (gcdo) - 4 (gsno 2) /51/52 Bistabilne 0 (gni) Bistabilne 0 (gcdo)

7 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Właściwości izolacji wg. normy EN P 2 P Napięcie nominalne w torach zasilania V C 230/0 230/0 Napięcie znamionowe izolacji V C Stopień zanieczyszczenia Właściwości izolacji pomiędzy cewką a zestykami Typ izolacji Wzmocniona (8 mm) Wzmocniona (8 mm) Stopień ochrony przepięciowej III III Napięcie probiercze kv (1.2/50 µs) 6 6 Wytrzymałość izolacji V C Właściwości izolacji pomiędzy zestykami sąsiadującymi Typ izolacji Podstawowy Stopień ochrony przepięciowej II Napięcie probiercze kv (1.2/50 µs) 2.5 Wytrzymałość izolacji V C 2000 Właściwości izolacji pomiędzy zestykami otwartymi Rodzaj przerwy Mikroprzerwa Mikroprzerwa Wytrzymałość izolacji V C/kV (1.2/50 µs) 1000/ /1.5 Izolacja pomiędzy zaciskami cewki Znamionowe napięcie impulsu (przepięcia) metoda różnic potencjału (zgodnie z EN ) kv(1.2/50 µs) 2 Pozostałe dane Czas drgania styków: Z/R ms 2/5 Odporność na wibracje (10 150)Hz: Z/R g 20/5 (1 przełączenie) 14/2 (2 przełączenie) Wytrzymałość na uderzenia Z/R g 20/13 (1 przełączenie) 20/12 (2 przełączenie) Straty mocy bez obciążonych zestyków W 0.65 przy prądzie znamionowym W 1.2 (.11/31/51) 2 (.61/52) Zalecana odległość miedzy przekaźnikami na płytce drukowanej mm 5 7

8 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Dane zestyków F.1 - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach Typ.31/51/61 (strona 3) F.2 - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach Typ.52 (strona 3) Cykle Obciążenie rezystancyjne - cosϕ = 1 Obciążenie indukcyjne - cosϕ = 0.4 ograniczenia dla.31/51 Cykle Obciążenie rezystancyjne - cosϕ = 1 Obciążenie indukcyjne - cosϕ = 0.4 F.3 - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach Typ.31/51/61 (strona 4) F.4 - Trwałość łączeniowa (dla C) w funkcji prądu na zestykach Typ.52 (strona 4) Obciążenie rezystancyjne - cosϕ = 1 Obciążenie indukcyjne - cosϕ = 0.4 Obciążenie rezystancyjne - cosϕ = 1 Obciążenie indukcyjne - cosϕ = 0.4 Cykle ograniczenia dla.31/51 Cykle F.5 - Electrical life (C) v contact current Typ.11 (strona 5) Obciążenie rezystancyjne - cosϕ = 1 Obciążenie indukcyjne - cosϕ = 0.4 Cykle H.1 - Obciążenie graniczne dla prądu stałego (dla DC1) Typ.31/51/52/61 (strona 3).61 maks. prąd.31/51 maks. prąd.52 maks. prąd H.2 - Obciążenie graniczne dla prądu stałego (dla DC1) Typ.31/51/52/61 (strona 4) i.11 (strona 5).61 maks. prąd.11/31/51 maks. prąd.52 maks. prąd DC - prąd łączeniowy () zestyk pojedynczy.52-2 zestyki zmostkowane DC - prąd łączeniowy () zestyk pojedynczy.52-2 zestyki zmostkowane napięcie DC (V) napięcie DC (V) Kiedy przełączamy obciążenie rezystancyjne (DC1) i mamy wartości napięcia i prądu poniżej krzywej, spodziewana wartość trwałości łączeniowej cykli. W przypadku obciążenia indukcyjnego DC13 połączenie równolegle diody z obciążeniem pozwoli na uzyskanie podobnej trwałości elektrycznej jak w przypadku obciążenia DC1. Należy zwrócić uwagę, że w tym przypadku czas powrotu się zwiększy. 8

9 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Dane cewki Wykonanie DC standard 0.65 W (typy.31/51/52/61) Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu Wykonanie DC czułe 0.5 W (typy.31/51/52/61) Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N V V V Ω m U N U min U max R I przy U N V V V Ω m * U min = 0.8 U N dla.61 Wykonanie DC czułe 0.5 W (typy.11) Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N V V V Ω m Wykonanie C (typy.31/51/52/61) Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu U N U min U max R I przy U N (50 Hz) V V V Ω m Wykonanie C/DC - bistabilne (typy.31/51/52/61) Napięcie znamionowe Kod cewki Zakres napięcia zasilania Rezystancja Pobór prądu DC: Rezystancja niwelująca** U N U min U max R I przy U N R DC V V V Ω m Ω ** R DC = Rezystancja w DC, R C = 1.3 x R DC 1 W 9

10 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Dane zestyków R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia - Wykonanie standardowe R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia - Wykonanie czułe, typy.31/51/52/ /51/52 R - DC Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia - Wykonanie czułe, typ.11 R - C Dopuszczalny zakres napięcia pracy cewki w zależności od temperatury otoczenia 1 - Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia 1 - Maks. dopuszczalne napięcie cewki przy obciążeniu znamionowym 2 - Minimalne napięcie sterujące, przy temperaturze cewki równej temperaturze otoczenia Zasada działania przekaźnika bistabilnego Seria C DC Wyzwolenie przycisku SET spowoduje namagnesowanie rdzenia cewki przekaźnika przez diodę, zwora przekaźnika zostaje przyciągnięta i zestyki zostają przełączone, pozostając w tym stanie nawet po zaniku napięcia. Wyzwolenie przycisku RESET spowoduje rozmagnesowanie rdzenia cewki przekaźnika przez rezystor niwelujący (R C ), zwora przekaźnika zostaje zwolniona i zestyki zostają przełączone w stan spoczynku. Wyzwolenie przycisku SET spowoduje namagnesowanie rdzenia cewki przekaźnika, zwora przekaźnika zostaje przyciągnięta i zestyki zostają przełączone, pozostając w tym stanie nawet po zaniku napięcia. Wyzwolenie przycisku RESET spowoduje rozmagnesowanie rdzenia cewki przekaźnika przez rezystor niwelujący (R DC ), zwora przekaźnika zostaje zwolniona i zestyki zostają przełączone w stan spoczynku. Uwaga: Minimalna długość impulsu ster. nie może być krótsza niż 20 ms. Maksymalny czas impulsu sterującego nie jest określony. Należy zwrócić szczególną uwagę przed załączeniem przycisków SET i RESET, aby nie pracowały one jednocześnie. 10

11 Przekaźnik do gniazd i obwodów drukowanych od 8 do 16 Wymiary Typ.31/51/52/61 (str. 3) Typ.31/51/52/61 (str. 4) Typ.11 (str. 5) * (3.5 lub 5.3 mm) patrz kod zamówienia 11

12 95 Gniazda i akcesoria dla przekaźników Serii 95.P5 Patrz strona 13 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria P3.31 Gniazda z połączeniami Na szynę DIN 35 mm Moduły sygnalizacyjne i EMCprzeciwprzepięciowe 95.P5.51 samozaciskowymi (EN 60715) lub płytę.52 Do szybszego montażu i montażową Mostki grzebieniowe.61 demontażu przewodów Moduły czasowe Górne zaciski - zestyki Obejmy wyrzutnikowe Dolne zaciski - cewka Patrz strona 15 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami Na szynę DIN 35 mm Moduły sygnalizacyjne i EMCprzeciwprzepięciowe śrubowymi (zacisk (EN 60715) lub płytę.52 koszyczkowy) montażową Mostki grzebieniowe.61 Górne zaciski - zestyki Moduły czasowe Dolne zaciski - cewka Obejmy wyrzutnikowe Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami sprężynowymi Górne zaciski - zestyki Dolne zaciski - cewka Na szynę DIN 35 mm (EN 60715) lub płytę montażową Moduły sygnalizacyjne i EMCprzeciwprzepięciowe Moduły czasowe Obejmy wyrzutnikowe Patrz strona Patrz strona 17 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami Na szynę DIN 35 mm Moduły sygnalizacyjne i EMCprzeciwprzepięciowe śrubowymi (zacisk (EN 60715) lub płytę.52 koszyczkowy) montażową Mostki grzebieniowe.61 Górne zaciski - zestyki Z i P Obejmy wyrzutnikowe Dolne zaciski - cewka i zestyki R Patrz strona 18 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami Na szynę DIN 35 mm Moduły sygnalizacyjne i EMCprzeciwprzepięciowe śrubowymi (zacisk (EN 60715) lub płytę.52 koszyczkowy) montażową Mostki grzebieniowe.61 Górne zaciski - zestyki Obejmy wyrzutnikowe Dolne zaciski - cewka Patrz strona 19 Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo z zaciskami Na szynę DIN 35 mm Obejma (metalowa) śrubowymi (zacisk (EN 60715) lub płytę.52 koszyczkowy) montażową.61 Górne zaciski - zestyki Dolne zaciski - cewka Patrz strona Moduł Gniazdo Przekaźnik Opis Mocowanie kcesoria Gniazdo do obwodów Do płytek Obejma (metalowa) drukowanych drukowanych i gniazd Plastikowa obejma wyrzutnikowa

13 95 Gniazda i akcesoria dla przekaźników Serii 95.P5 Certyfikaty i dopuszczenia (wg typu): Gniazdo z połączeniami samozaciskowymi montaż na panel lub szynę DIN 35 mm 95.P3 95.P5 Typ przekaźnika.31.51,.52,.61 kcesoria Obejma (metalowa) Obejma wyrzutnikowa (tworzywo sztuczne) (dostępne z gniazdem - kod zamówieniowy SP) Mostek grzebieniowy 8-zaciskowy Mostek grzebieniowy 2-zaciskowy (raster 12.5 mm) Mostek grzebieniowy 2-zaciskowy (raster 4.6 mm) Mocowanie do płytek (dla płytek ) Tabliczka opisowa Moduły (patrz tabela poniżej) Moduły czasowe (patrz tabela poniżej) Płytki do opisu, do obejmy wyrzutnikowej i ramki do płytek , 48 szt., 6 x 12 mm, do zadrukowania drukiem termotransferowym CEMBRE Wartości znamionowe V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C +70 (patrz diagram L95) Długość odizolowanej końcówki przewodu mm 8 Min. przekrój przewodu dla gniazd 95.P3 i 95.P5 drut linka mm WG Maks. przekrój przewodu dla gniazd 95.P3 i 95.P5 drut linka mm 2 2 x 1.5 / 1 x x 1.5 / 1 x 2.5 WG 2 x 16 / 1 x 14 2 x 16 / 1 x 14 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia 11 COM Prąd znamionowy () NO NC 2 1 COIL 95.P3 95.P3 95.P5 Mostek grzebieniowy 8-zaciskowy do gniazd 95.P3 i 95.P Wartości znamionowe V Mostek grzebieniowy 2-zaciskowy do gniazd 95.P3 i 95.P Wartości znamionowe V

14 95 Gniazda i akcesoria dla przekaźników Serii Mostek grzebieniowy 2-zaciskowy do gniazd 95.P3 i 95.P Wartości znamionowe V Mocowanie do płytek do gniazd 95.P3 i 95.P Moduły czasowe serii 86 (12 24)V C/DC; Dwufunkcyjne: I, DI; (0.05 s 100 h) ( )V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) (230 2)V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) Certyfikaty i dopuszczenia (wg typu): Certyfikaty i dopuszczenia (wg typu): Moduły DC z niestandardową polaryzacją (+2) na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe seria do gniazd 95.P3 i 95.P5 Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

15 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Konfiguracje przekaźnik/ gniazdo Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (niebieski) (czarny) (niebieski) (czarny) Typ przekaźnika.31.51,.52,.61 kcesoria Obejma (metalowa) Obejma wyrzutnikowa (tworzywo sztuczne) (dostępne z gniazdem - kod zamówieniowy SP) Mostek grzebieniowy 8-zaciskowy Mocowanie do płytek (dla płytek ) Tabliczka opisowa Moduły (patrz tabela poniżej) Moduły czasowe (patrz tabela poniżej) Płytki do opisu, do obejmy wyrzutnikowej i ramki do płytek , 48 szt., 6 x 12 mm do zadrukowania drukiem termotransferowym CEMBRE Wartości znamionowe V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C +70 (patrz diagram L95) Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 8 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 4 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 12 / 2 x 14 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia Prąd znamionowy () 11 COM NO NC 2 1 COIL E U R O P E N P T E N T E U R O P E N Mostek grzebieniowy 8-zaciskowy do gniazd i (niebieski) (czarny) Wartości znamionowe V Certyfikaty i dopuszczenia (wg typu): Moduły DC z niestandardową polaryzacją (+2) na żądanie. Moduły czasowe serii 86 (12 24)V C/DC; Dwufunkcyjne: I, DI; (0.05 s 100 h) ( )V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) (230 2)V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) Certyfikaty i dopuszczenia (wg typu): Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazd i Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

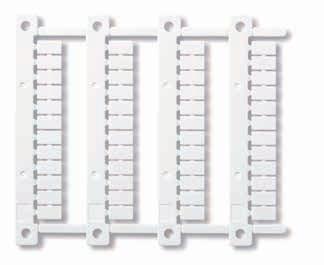

16 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Gniazdo z zaciskami sprężynowymi montaż na panel lub szynę DIN 35 mm (niebieski) (czarny) Typ przekaźnika.51,.52,.61 kcesoria Obejma (metalowa) Obejma wyrzutnikowa (tworzywo sztuczne) (dostępne z gniazdem - kod zamówieniowy SP) Moduły (patrz tabela poniżej) Moduły czasowe (patrz tabela poniżej) Płytki do opisu, do obejmy wyrzutnikowej , 48 szt., 6 x 12 mm do zadrukowania drukiem termotransferowym CEMBRE Wartości znamionowe V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C (patrz diagram L95) Długość odizolowanej końcówki przewodu mm 8 Maks. przekrój przewodu dla gniazd drut linka mm 2 2 x ( ) 2 x ( ) WG 2 x (21 18) 2 x (21 18) * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia Prąd znamionowy () Moduły czasowe serii 86 (12 24)V C/DC; Dwufunkcyjne: I, DI; (0.05 s 100 h) ( )V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) (230 2)V C; Dwufunkcyjne: I, DI; (0.05 s 100 h) Certyfikaty i dopuszczenia (wg typu): Certyfikaty i dopuszczenia (wg typu): Moduły DC z niestandardową polaryzacją (+2) na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazda Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

17 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35mm (niebieski) (czarny) (niebieski) (czarny) Typ przekaźnika.31.51,.52,.61 kcesoria Obejma (metalowa) Obejma wyrzutnikowa (tworzywo sztuczne) (dostępne z gniazdem - kod zamówieniowy SP) Mostek grzebieniowy 8-zaciskowy Tabliczka opisowa Moduły (patrz tabela poniżej) Mocowanie do płytek Płytki do opisu, do obejmy wyrzutnikowej , 48 szt., 6 x 12 mm do zadrukowania drukiem termotransferowym CEMBRE Wartości znamionowe V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami (tylko ) Stopień ochrony IP 20 Temperatura otoczenia C +70 (patrz diagram L95) Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 7 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 4 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 12 / 2 x 14 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia Prąd znamionowy () E U R O P E N P T E N T E U R O P E N Mostek grzebieniowy 8-zaciskowy do gniazd i (niebieski) (czarny) Wartości znamionowe V Certyfikaty i dopuszczenia (wg typu): * Moduły w czarnej obudowie dostępne na żądanie. Zielony LED w standardzie. Czerwony LED dostępny na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazd i Niebieski* Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

18 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35 mm (niebieski) (czarny) (niebieski) (czarny) Typ przekaźnika.31.51,.52,.61 kcesoria Obejma (metalowa) Obejma wyrzutnikowa (tworzywo sztuczne) (dostępne z gniazdem - kod zamówieniowy SP) Mostek grzebieniowy 8-zaciskowy Tabliczka opisowa Moduły (patrz tabela poniżej) Płytki do opisu, do obejmy wyrzutnikowej i ramki do płytek , 48 szt., 6 x 12 mm, do zadrukowania drukiem termotransferowym CEMBRE Wartości znamionowe V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C +70 (patrz diagram L95) Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 8 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 4 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 12 / 2 x 14 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia Prąd znamionowy () E U R O P E N P T E N T E U R O P E N Mostek grzebieniowy 8-zaciskowy do gniazd i (niebieski) (czarny) Wartości znamionowe V Certyfikaty i dopuszczenia (wg typu): * Moduły w czarnej obudowie dostępne na żądanie. Zielony LED w standardzie. Czerwony LED dostępny na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazd i Niebieski* Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

19 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Certyfikaty i dopuszczenia (wg typu): Gniazdo z zaciskami śrubowymi (zacisk koszyczkowy) montaż na panel lub szynę DIN 35mm Typ przekaźnika.31.51,.52,.61 kcesoria Obejma (metalowa) Mostek grzebieniowy 8-zaciskowy Moduły (patrz tabela poniżej) Wartości znamionowe V* Wytrzymałość izolacji (cewka - zestyki) 6 kv (1.2/50 µs) 2 kv C Stopień ochrony IP 20 Temperatura otoczenia C +70 (patrz diagram L95) Moment obrotowy dokręcania śrub zacisków Nm 0.5 Długość odizolowanej końcówki przewodu mm 7 Maks. przekrój przewodu dla gniazd i drut linka mm 2 1 x 6 / 2 x x 4 / 2 x 2.5 WG 1 x 10 / 2 x 14 1 x 12 / 2 x 14 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach L 95 - Prąd znamionowy względem temperatury otoczenia Prąd znamionowy () E U R O P E N P T E N T E U R O P E N Mostek grzebieniowy 8-zaciskowy do gniazd i Wartości znamionowe (niebieski) V Certyfikaty i dopuszczenia (wg typu): * Moduły w czarnej obudowie dostępne na żądanie. Zielony LED w standardzie. Czerwony LED dostępny na żądanie. Moduły sygnalizacyjne i EMC-przeciwprzepięciowe Seria do gniazda Niebieski* Dioda gaszeniowa (+1, polaryzacja standardowa) (6 220)V DC Dioda gaszeniowa (+2, polaryzacja niestandardowa) (6 220)V DC LED (6 24)V DC/C LED (28 60)V DC/C LED (110 2)V DC/C LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (6 24)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) (28 60)V DC LED + Dioda gaszeniowa (+1, polaryzacja standardowa) ( )V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) (6 24)V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) (28 60)V DC LED + Dioda gaszeniowa (+2, polaryzacja niestandardowa) ( )V DC LED + Warystor (6 24)V DC/C LED + Warystor (28 60)V DC/C LED + Warystor (110 2)V DC/C RC moduł (6 24)V DC/C RC moduł (28 60)V DC/C RC moduł (110 2)V DC/C Bocznik rezystancyjny (oporność upływowa) (110 2)V C

20 95 Gniazda i akcesoria dla przekaźników Serii Certyfikaty i dopuszczenia (wg typu): Gniazdo do obwodów drukowanych (niebieski) (czarny) (niebieski) Typ przekaźnika.31.51,.52,.61 kcesoria Metalowa obejma wyrzutnikowa (dostępne z gniazdem - kod zamówieniowy SM) Plastikowa obejma wyrzutnikowa Wartości znamionowe V V* Wytrzymałość dielektryczna 6 kv (1.2/50 μs) pomiędzy cewką a zestykami Stopień ochrony IP 20 Temperatura otoczenia C +70 * przy znamionowym prądzie > 10, należy mostkować zaciski 21 z 11, 24 z 14, 22 z 12. Dla przekaźnika.51 zaciski zestyków w terminalach (czarny) Rysunek otworów montażowych Rysunek otworów montażowych.61 Kod zamówieniowy Jak oznakować i zidentyfikować obejmę wyrzutnikową i opcje pakowania dla gniazd. Przykład: 9 5. P 5 S P Opakowanie standardowe SM Metalowe obejmy wyrzutnikowe SL Plastikowe obejmy wyrzutnikowe 20

21
