1 Doradca do spraw odnawialnych źródeł energii Odnawialne źródła energii (OZE), wysokosprawna kogeneracja (CHP) - wprowadzenie. Podstawowe pojęcia i definicje. Tomasz Adamczyk

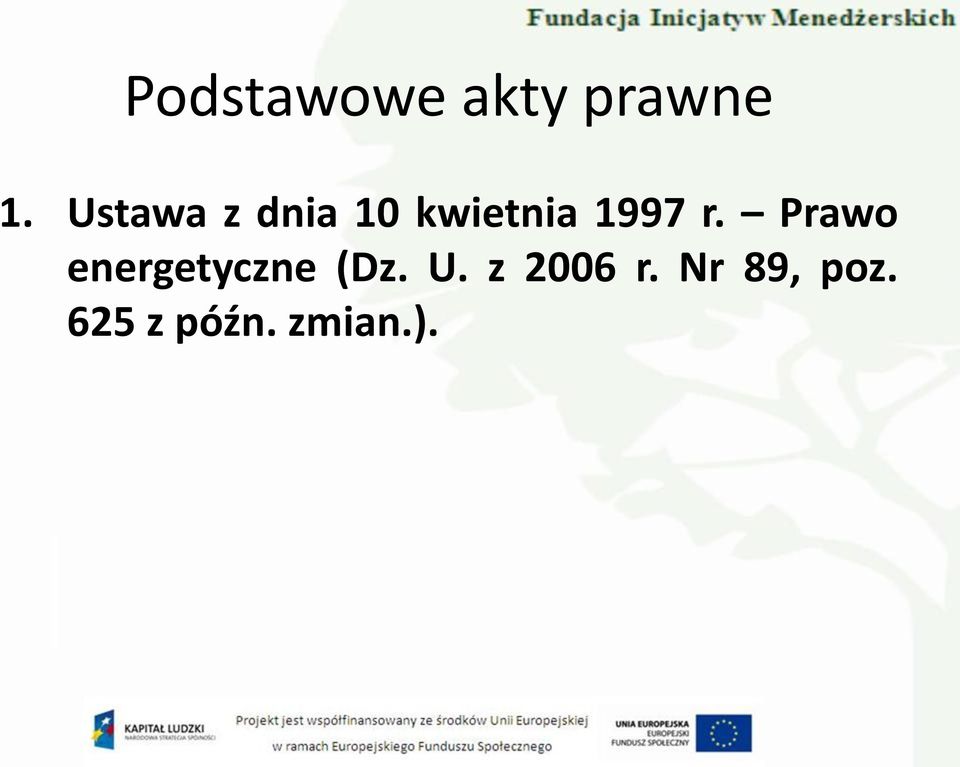

2 Podstawowe akty prawne 1. Ustawa z dnia 10 kwietnia 1997 r. Prawo energetyczne (Dz. U. z 2006 r. Nr 89, poz. 625 z późn. zmian.).

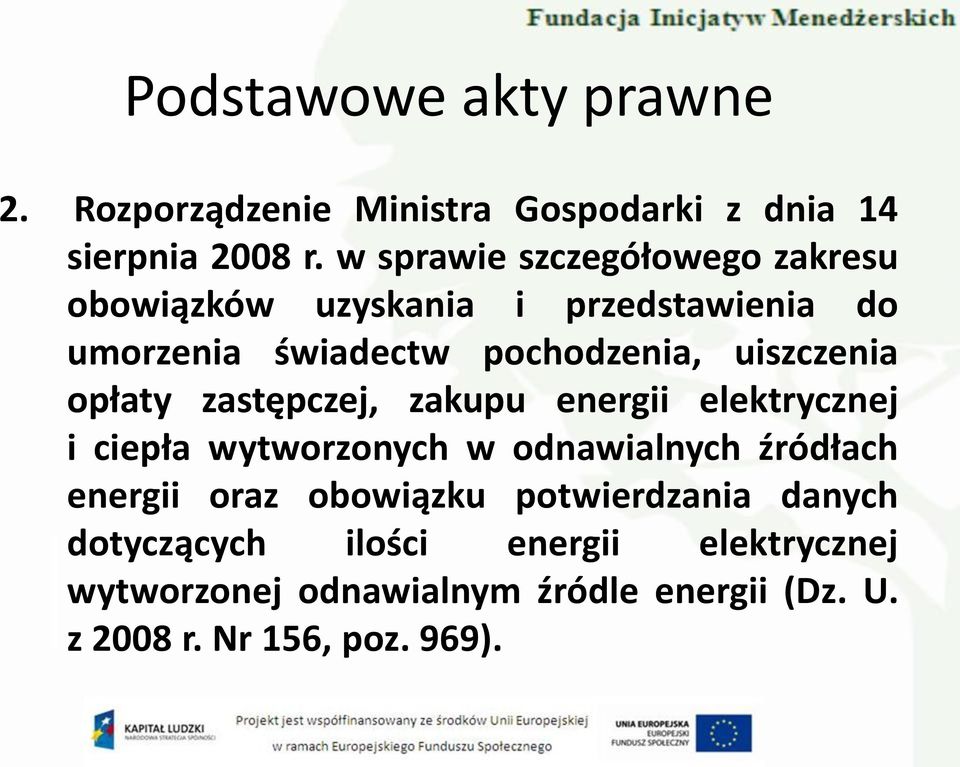

3 Podstawowe akty prawne 2. Rozporządzenie Ministra Gospodarki z dnia 14 sierpnia 2008 r. w sprawie szczegółowego zakresu obowiązków uzyskania i przedstawienia do umorzenia świadectw pochodzenia, uiszczenia opłaty zastępczej, zakupu energii elektrycznej i ciepła wytworzonych w odnawialnych źródłach energii oraz obowiązku potwierdzania danych dotyczących ilości energii elektrycznej wytworzonej odnawialnym źródle energii (Dz. U. z 2008 r. Nr 156, poz. 969).

4 Podstawowe akty prawne 3. Rozporządzenie Ministra Gospodarki z dnia 26 września 2007 r. w sprawie sposobu obliczania danych podanych we wniosku o wydanie świadectwa pochodzenia z kogeneracji oraz szczegółowego zakresu obowiązku uzyskania i przedstawienia do umorzenia tych świadectw, uiszczania opłaty zastępczej i obowiązku potwierdzania danych dotyczących ilości energii elektrycznej wytworzonej w wysokosprawnej kogeneracji (Dz. U. z 2007 r. Nr 185, poz. 1314).

5 Podstawowe akty prawne 4. Rozporządzenie Ministra Środowiska z dnia 20 grudnia 2005 r. w sprawie standardów emisyjnych z instalacji (Dz. U. z 2005 r. Nr 260, poz. 2181) 5. Rozporządzenie dotyczące biogazu rolniczego zostanie wydane

6 Odnawialne źródła energii (OZE) Odnawialne źródło energii to źródło wykorzystujące w procesie przetwarzania energię wiatru, promieniowania słonecznego, geotermalną, fal, prądów i pływów morskich, spadku rzek oraz energię pozyskiwaną z biomasy, biogazu wysypiskowego, a także biogazu powstałego w procesach odprowadzania lub oczyszczania ścieków albo rozkładu składowanych szczątek roślinnych i zwierzęcych. (1)

7 Odnawialne źródła energii (OZE) 1) biomasa - stałe lub ciekłe substancje pochodzenia roślinnego lub zwierzęcego, które ulegają biodegradacji, pochodzące z produktów, odpadów i pozostałości z produkcji rolnej oraz leśnej, a także przemysłu przetwarzającego ich produkty, a także części pozostałych odpadów, które ulegają biodegradacji; 2) uprawy energetyczne - plantacje zakładane w celu wykorzystania pochodzącej z nich biomasy w procesie wytwarzania energii; 3) biogaz - gaz pozyskany z biomasy, w szczególności z instalacji przeróbki odpadów zwierzęcych lub roślinnych, oczyszczalni ścieków oraz składowisk odpadów; 4) mieszane paliwo wtórne - paliwo będące mieszanką biomasy lub biogazu oraz innych paliw, przygotowane poza jednostką wytwórczą zużywającą to paliwo. (2)

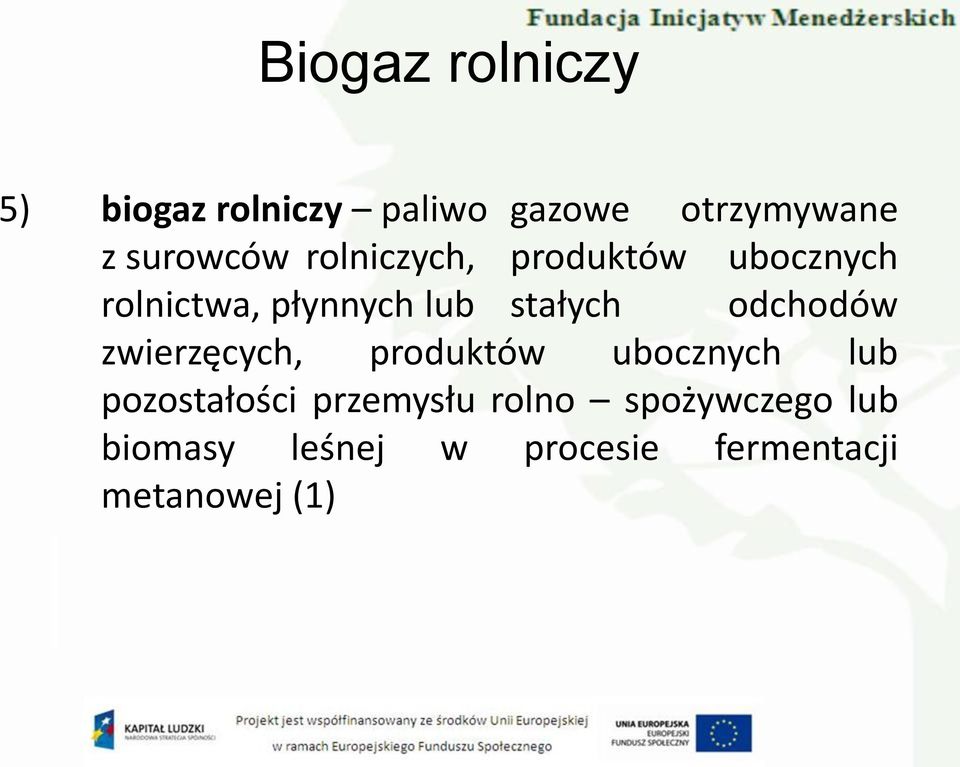

8 Biogaz rolniczy 5) biogaz rolniczy paliwo gazowe otrzymywane z surowców rolniczych, produktów ubocznych rolnictwa, płynnych lub stałych odchodów zwierzęcych, produktów ubocznych lub pozostałości przemysłu rolno spożywczego lub biomasy leśnej w procesie fermentacji metanowej (1)

9

10

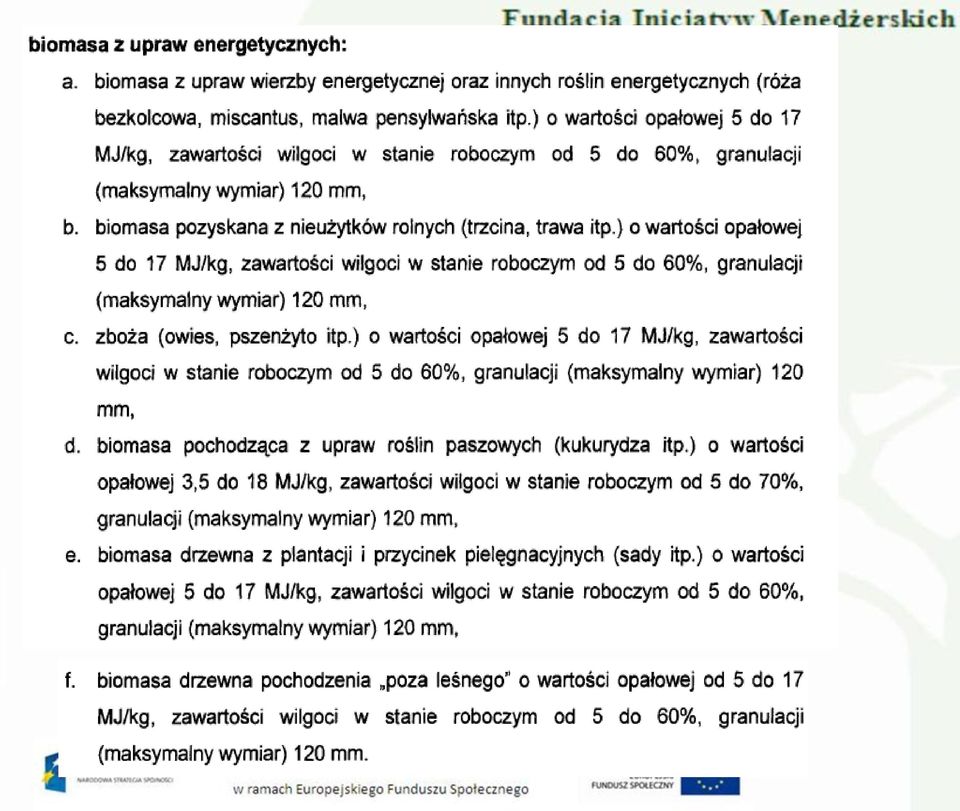

11

12 Biomasa w rozporządzeniu emisyjnym Paliwem jest biomasa rozumiana jako: 1) produkty składające się w całości lub w części z substancji roślinnych pochodzących z rolnictwa lub leśnictwa spalane w celu odzyskania zawartej w nich energii;

13 Odnawialne źródła energii (OZE) 2) następujące odpady: a) roślinne z rolnictwa i leśnictwa, b) roślinne z przemysłu przetwórstwa spożywczego, jeżeli odzyskuje się wytwarzaną energię cieplną, c) włókniste roślinne z procesu produkcji pierwotnej masy celulozowej i z procesu produkcji papieru z masy, jeżeli odpady te są spalane w miejscu, w którym powstają, a wytwarzana energia cieplna jest odzyskiwana, d) korka, e) drewna, z wyjątkiem odpadów drewna zanieczyszczonego impregnatami i powłokami ochronnymi, które mogą zawierad związki chlorowcoorganiczne lub metale ciężkie, oraz drewna pochodzącego z odpadów budowlanych lub z rozbiórki. (4)

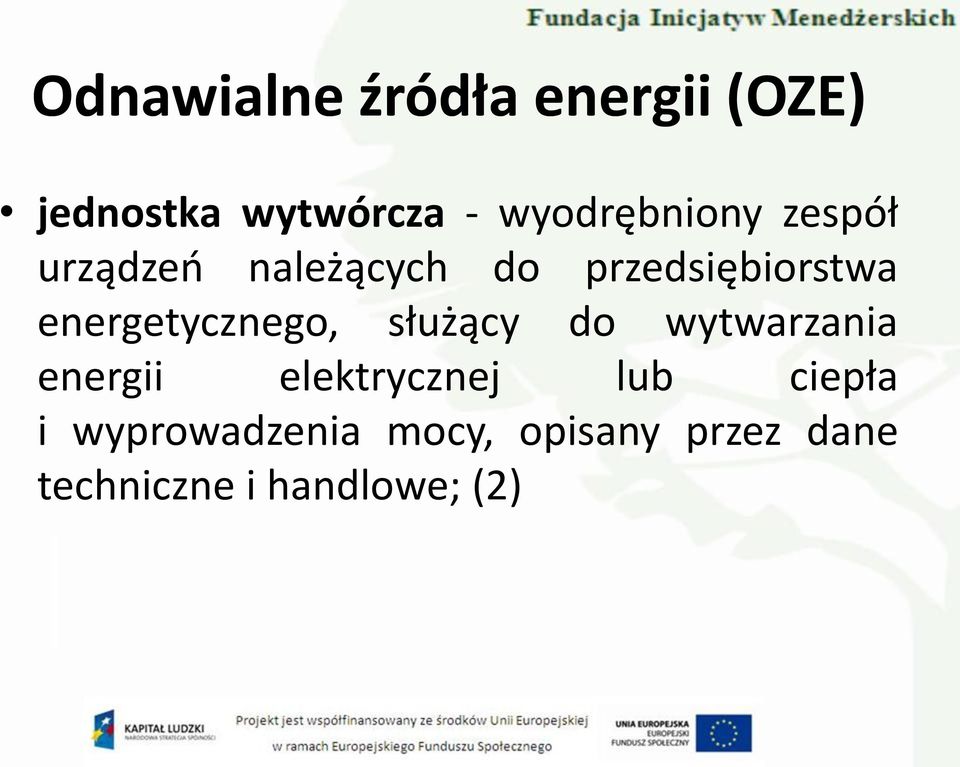

14 Odnawialne źródła energii (OZE) jednostka wytwórcza - wyodrębniony zespół urządzeo należących do przedsiębiorstwa energetycznego, służący do wytwarzania energii elektrycznej lub ciepła i wyprowadzenia mocy, opisany przez dane techniczne i handlowe; (2)

15 Odnawialne źródła energii (OZE) układ hybrydowy - jednostkę wytwórczą wytwarzającą energię elektryczną albo energię elektryczną i ciepło, w której w procesie wytwarzania energii elektrycznej lub ciepła wykorzystywane są nośniki energii wytwarzane oddzielnie w odnawialnych źródłach energii i w źródłach energii innych niż odnawialne, pracujące na wspólny kolektor oraz zużywane wspólnie w tej jednostce wytwórczej do wytworzenia energii elektrycznej lub ciepła. (2)

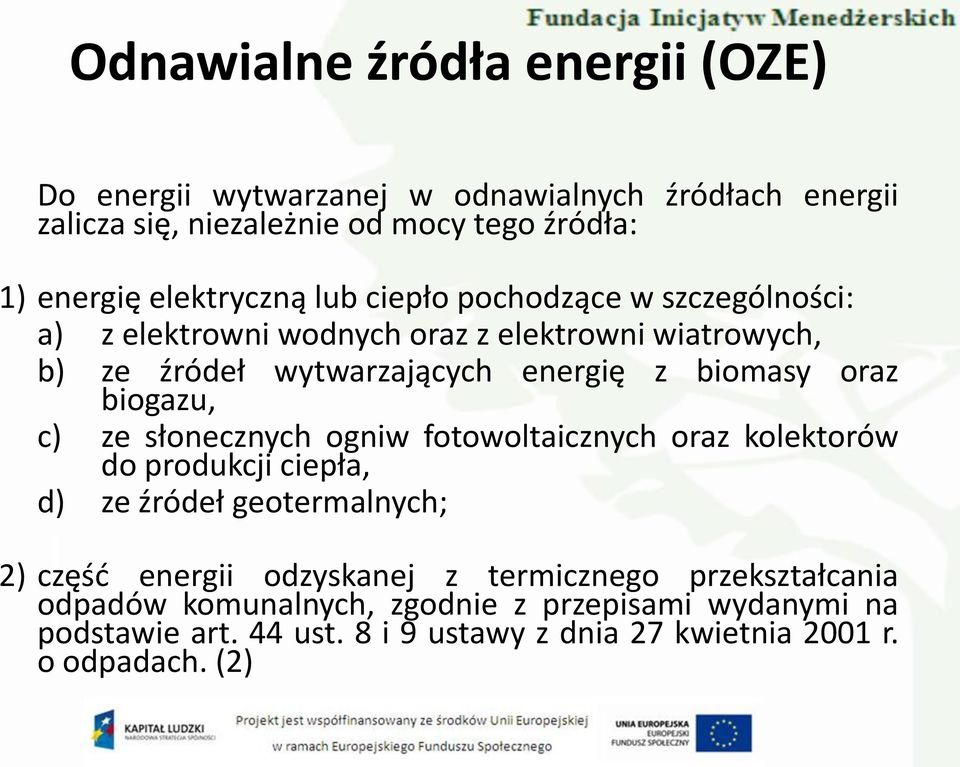

16 Odnawialne źródła energii (OZE) Do energii wytwarzanej w odnawialnych źródłach energii zalicza się, niezależnie od mocy tego źródła: 1) energię elektryczną lub ciepło pochodzące w szczególności: a) z elektrowni wodnych oraz z elektrowni wiatrowych, b) ze źródeł biogazu, wytwarzających energię z biomasy oraz c) ze słonecznych ogniw fotowoltaicznych oraz kolektorów do produkcji ciepła, d) ze źródeł geotermalnych; 2) częśd energii odzyskanej z termicznego przekształcania odpadów komunalnych, zgodnie z przepisami wydanymi na podstawie art. 44 ust. 8 i 9 ustawy z dnia 27 kwietnia 2001 r. o odpadach. (2)

17 Odnawialne źródła energii (OZE) W przypadku jednostki wytwórczej, w której są spalane biomasa lub biogaz wspólnie z innymi paliwami, w której jest spalana biomasa w źródłach o mocy elektrycznej wyższej niż 5 MW, do energii wytworzonej w odnawialnych źródłach energii zalicza się energię elektryczną lub ciepło w ilości obliczonej według wzoru, o którym mowa w 6 ust. 1 rozp. (2), o ile udział wagowy biomasy pochodzącej z upraw energetycznych lub odpadów i pozostałości z produkcji rolnej oraz przemysłu przetwarzającego jej produkty, a także części pozostałych odpadów, które ulegają biodegradacji, z wyłączeniem odpadów i pozostałości z produkcji leśnej, a także przemysłu przetwarzającego jej produkty, w łącznej masie biomasy w ilości określonej we wniosku, o którym mowa w art. 9e ust. 3 ustawy (1), dostarczonej do procesu spalania, wynosi nie mniej niż:

18 Odnawialne źródła energii (OZE) 1) 5 % - w 2008 r.; 2) 10 % - w 2009 r.; 3) 25 % - w 2010 r.; 4) 40 % - w 2011 r.; 5) 55 % - w 2012 r.; 6) 70 % - w 2013 r.; 7) 85 % - w 2014 r.; 8) 100 % - w 2015 r.; 9) 100 % - w 2016 r.; 10) 100 % - w 2017 r.

19 Odnawialne źródła energii (OZE) W przypadku układu hybrydowego, w którym spalana jest biomasa w źródłach o mocy elektrycznej wyższej niż 20 MW, do energii wytworzonej w odnawialnych źródłach energii zalicza się energię elektryczną lub ciepło w ilości obliczonej według wzoru, o którym mowa w 9 ust. 2 (2), o ile udział wagowy biomasy pochodzącej z upraw energetycznych lub odpadów i pozostałości z produkcji rolnej oraz przemysłu przetwarzającego jej produkty, a także części pozostałych odpadów, które ulegają biodegradacji, z wyłączeniem odpadów i pozostałości z produkcji leśnej, a także przemysłu przetwarzającego jej produkty, w łącznej masie biomasy w ilości określonej we wniosku, o którym mowa w art. 9e ust. 3 ustawy (1), dostarczonej do procesu spalania,, wynosi nie mniej niż:

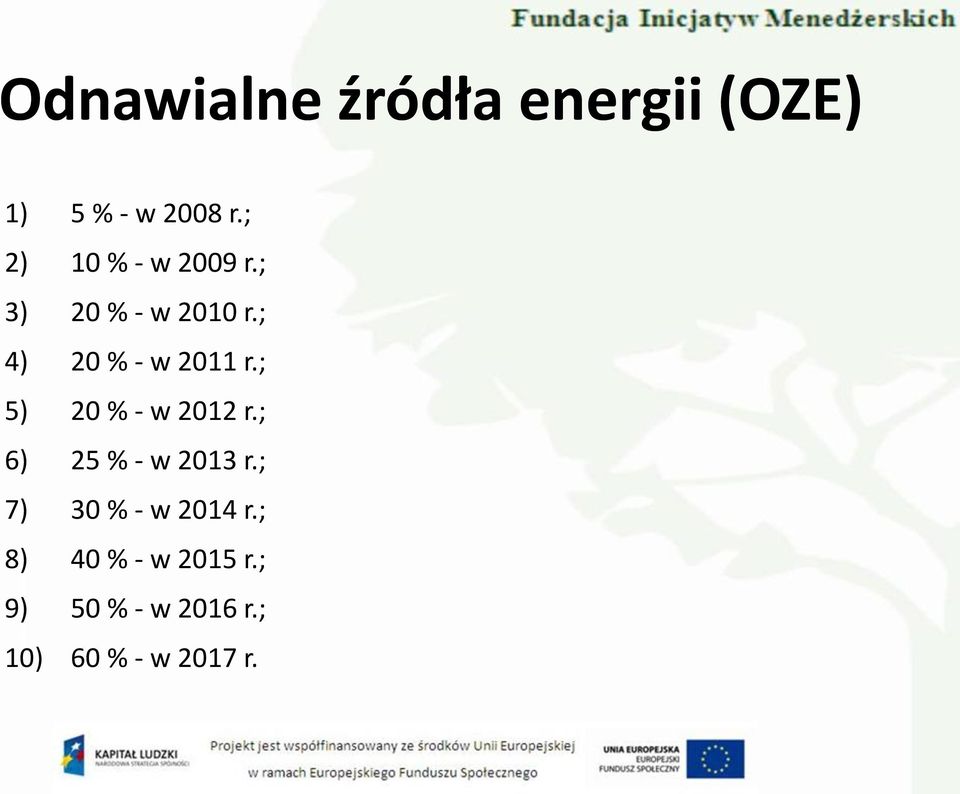

20 Odnawialne źródła energii (OZE) 1) 5 % - w 2008 r.; 2) 10 % - w 2009 r.; 3) 20 % - w 2010 r.; 4) 20 % - w 2011 r.; 5) 20 % - w 2012 r.; 6) 25 % - w 2013 r.; 7) 30 % - w 2014 r.; 8) 40 % - w 2015 r.; 9) 50 % - w 2016 r.; 10) 60 % - w 2017 r.

21 Odnawialne źródła energii (OZE) W przypadku jednostki wytwórczej, w której spalana jest wyłącznie biomasa w źródłach o mocy elektrycznej wyższej niż 20 MW, do energii wytworzonej w odnawialnych źródłach energii zalicza się energię elektryczną lub ciepło w ilości wynoszącej 100 % energii wytworzonej w jednostce wytwórczej, o ile udział wagowy biomasy pochodzącej z upraw energetycznych lub odpadów i pozostałości z produkcji rolnej oraz przemysłu przetwarzającego jej produkty, a także części pozostałych odpadów, które ulegają biodegradacji, z wyłączeniem odpadów i pozostałości z produkcji leśnej, a także przemysłu przetwarzającego jej produkty, w łącznej masie biomasy w ilości określonej we wniosku, o którym mowa w art. 9e ust. 3 ustawy, dostarczonej do procesu spalania, wynosi nie mniej niż:

22 Odnawialne źródła energii (OZE) 1) 20 % - w 2010 r.; 2) 20 % - w 2011 r.; 3) 20 % - w 2012 r.; 4) 25 % - w 2013 r.; 5) 30 % - w 2014 r.; 6) 40 % - w 2015 r.; 7) 50 % - w 2016 r.; 8) 60 % - w 2017 r.

23 Odnawialne źródła energii (OZE) W przypadku gdy jednostka wytwórcza układ hybrydowy lub spalający wyłącznie biomasę powyżej, oddana zostanie do użytku do dnia 31 grudnia 2012 r., udział wagowy biomasy pochodzącej z upraw energetycznych lub odpadów i pozostałości z produkcji rolnej oraz przemysłu przetwarzającego jej produkty, a także części pozostałych odpadów, które ulegają biodegradacji, z wyłączeniem odpadów i pozostałości z produkcji leśnej, a także przemysłu przetwarzającego jej produkty, dla tej jednostki jest określany odpowiednio zgodnie z ust. 3 lub 4 (2), jednak na poziomie nie wyższym niż 20 %.

24 Odnawialne źródła energii (OZE) W przypadku gdy jedno przedsiębiorstwo energetyczne posiada więcej niż jedną jednostkę wytwórczą, w której są spalane biomasa lub biogaz wspólnie z innymi paliwami, lub układ hybrydowy, dopuszcza się rozliczanie udziału wagowego biomasy dla grupy tych jednostek.

25 Odnawialne źródła energii (OZE) Energię elektryczną wytworzoną w jednostce wytwórczej (o której mowa w 4 ust. 1 (2) zaliczaną do źródeł OZE), w okresie jej rozruchu technologicznego, z wyjątkiem energii elektrycznej wytworzonej w jednostce, w której są spalane biomasa lub biogaz wspólnie z innymi paliwami, lub wytworzonej w układzie hybrydowym, zalicza się do energii wytworzonej w odnawialnych źródłach energii. Do energii wytworzonej w odnawialnych źródłach energii zalicza się energię elektryczną wytworzoną w okresie do 60 dni od dnia rozpoczęcia rozruchu technologicznego jednostki wytwórczej. Przez rozruch technologiczny, o którym powyżej, rozumie się wyłącznie przeprowadzanie prób i testów umożliwiających koocowy odbiór jednostki wytwórczej.

26 Odnawialne źródła energii (OZE) W jednostce wytwórczej, w której są spalane biomasa lub biogaz wspólnie z innymi paliwami, do energii wytwarzanej w odnawialnych źródłach energii zalicza się częśd energii elektrycznej lub ciepła odpowiadającą udziałowi energii chemicznej biomasy, lub biogazu w energii chemicznej paliwa zużywanego do wytwarzania energii, obliczaną na podstawie rzeczywistych wartości opałowych tych paliw, z zastrzeżeniem 9 ust. 1 (2), według wzoru:

27 Odnawialne źródła energii (OZE) E OZE n M n i1 W M Bi W m Bi Bi i1 j 1 Bi M Kj W Kj E, gdzie poszczególne symbole oznaczają: EOZE - ilość energii elektrycznej lub ciepła wytworzonych w odnawialnych źródłach energii [w MWh lub GJ]; E - ilość energii elektrycznej lub ciepła wytworzonych w jednostce wytwórczej, w której jest spalana biomasa lub biogaz wspólnie z innymi paliwami [w MWh lub GJ]; MBi - masę biomasy lub biogazu, spalonych w jednostce wytwórczej [w Mg]; MKj - masę paliwa innego niż biomasa lub biogaz, spalonego w jednostce wytwórczej [w Mg]; WBi - wartość opałową biomasy lub biogazu spalonych w jednostce wytwórczej [w MJ/Mg]; WKj - wartość opałową paliwa innego niż biomasa lub biogaz, spalonego w jednostce wytwórczej [w MJ/Mg]; n - liczbę rodzajów biomasy lub biogazu spalonych w jednostce wytwórczej; m - liczbę rodzajów paliw innych niż biomasa lub biogaz, spalonych w jednostce wytwórczej.

28 Odnawialne źródła energii (OZE) Pomiary, rejestracja oraz sposób obliczania ilości energii elektrycznej lub ciepła wytwarzanych w odnawialnych źródłach energii (EOZE) wykonuje się zgodnie z procedurą pomiarów, rejestracji i obliczania ilości energii wytworzonej w tych źródłach, zwaną dalej "procedurą rozliczeo", dla danej jednostki wytwórczej. Procedurę rozliczeo opracowuje się zgodnie z: 1) przepisami o miarach, w zakresie pomiarów; 2) normami określającymi wymagania dotyczące kompetencji laboratoriów badawczych lub wzorcujących, zgodnie z którymi badania biomasy lub biogazu wykonywane będą w laboratoriach wykazujących się kompetencją techniczną i biegłością w zakresie procedur rozliczeo i badao udokumentowaną w rozumieniu tych norm.

29 Odnawialne źródła energii (OZE) W przypadku spalania w jednostce wytwórczej biomasy lub biogazu wspólnie z innymi paliwami: 1) pomiary masy biomasy w postaci stałej i paliwa stałego innego niż biomasa obejmują pomiary masy każdego z tych paliw dostarczonych do procesu spalania; 2) pomiary masy biomasy w postaci ciekłej lub biogazu oraz paliwa ciekłego lub gazowego innego niż biomasa lub biogaz powinny obejmowad pomiary masy każdego z tych paliw dostarczonych do procesu spalania, wykonywane metodą bezpośrednią za pomocą pomiaru masy (przepływomierze masowe) lub metodą pośrednią za pomocą pomiaru objętości z korekcją temperatury, a w przypadku paliw gazowych także ciśnienia tych paliw; 3) pobieranie próbek do badania właściwości fizykochemicznych poszczególnych rodzajów paliw, niezbędnych do obliczenia ich wartości opałowej, zwanych dalej "właściwościami fizykochemicznymi", i pomiar masy tych paliw należy wykonywad w tym samym czasie i miejscu; 4) oznaczanie właściwości fizykochemicznych paliw powinno się odbywad zgodnie z normami dotyczącymi właściwości tych paliw; 5) w przypadku braku norm, o których mowa w pkt 4, dla danego rodzaju zużywanego paliwa, oznaczanie właściwości fizykochemicznych tego paliwa odbywa się według metod zwalidowanych w rozumieniu norm określających wymagania dotyczące kompetencji laboratoriów badawczych i wzorcujących.

30 Odnawialne źródła energii (OZE) W przypadku stosowania w jednostce wytwórczej mieszanego paliwa wtórnego należy: 1) wykonad pomiary masy tego paliwa dostarczonego do procesu spalania w tej jednostce wytwórczej; 2) oznaczyd ciepło spalania i wykonad obliczenia wartości opałowej tego paliwa oraz próbek paliw wchodzących w skład mieszanego paliwa wtórnego; 3) rejestrowad udział energii chemicznej biomasy lub biogazu w energii chemicznej mieszanego paliwa

31 Odnawialne źródła energii (OZE) W przypadkach określonych powyżej [ 6 i 7 (2)]: 1) obliczania i rozliczania ilości wytwarzanej energii elektrycznej i ciepła dokonuje się zgodnie z procedurą rozliczeo na podstawie wskazao urządzeo i przyrządów pomiarowych w rozumieniu przepisów o miarach; 2) oznaczanie ciepła spalania i obliczanie wartości opałowej biomasy lub biogazu wykonuje się co 24 godziny z uśrednionej próby, z próbek pobieranych co: a) 8 godzin - dla jednostek wytwórczych o całkowitej zainstalowanej mocy cieplnej poniżej 50 MW, b) 4 godziny - dla jednostek wytwórczych o całkowitej zainstalowanej mocy cieplnej w zakresie od 50 MW do 250 MW, c) 2 godziny - dla całkowitej zainstalowanej mocy cieplnej jednostki wytwórczej wyższej od 250 MW.

32 Odnawialne źródła energii (OZE) W przypadku: 1) okresowego zasilania pośredniego zbiornika paliwa, uniemożliwiającego pobranie próbki w czasie określonym powyżej [ust. 1 pkt 2 (2)], próbkę powinno się pobrad w trakcie ciągłej pracy układu zasilania zbiornika, nie rzadziej niż co 2 godziny; 2) zmiany rodzaju dostarczanego paliwa, próbki pobiera się w ciągu godziny od zmiany paliwa, nie później niż przed kolejną zmianą rodzaju dostarczanego paliwa, niezależnie od ostatnio pobranych próbek w czasie określonym w pkt 1 lub ust. 1 pkt 2 (2), przed zmianą rodzaju paliwa; 3) dostawy biomasy kierowanej bezpośrednio do pośredniego zbiornika paliwa lub do spalania, uniemożliwiającej pobranie próbek w czasie określonym w pkt 1 lub ust. 1 pkt 2 (2), uśrednioną próbę do oznaczenia ciepła spalania i obliczenia wartości opałowej biomasy należy przygotowad z próbek pobieranych w okresie doby z każdej dostawy biomasy.

33 Odnawialne źródła energii (OZE) W układzie hybrydowym wykonuje się oddzielnie pomiary ilości energii dostarczonej do wytwarzania energii elektrycznej lub ciepła, a wytworzonej w: 1) odnawialnych źródłach energii, 2) źródłach innych niż odnawialne, - o ile nie są wykonywane pomiary, o których mowa w 6 ust. 4 oraz w 7 i 8 (2).

34 Odnawialne źródła energii (OZE) W układzie hybrydowym, ilośd energii elektrycznej lub ciepła wytworzonych w odnawialnych źródłach energii, oznaczoną symbolem "EOZE", oblicza się przyjmując proporcjonalny udział ilościowy energii wytworzonej w odnawialnych źródłach energii w ilości energii wytworzonej we wszystkich źródłach zasilających jednostkę wytwórczą, według wzoru:

35 E OZE Odnawialne źródła energii (OZE) n i1 E n i1 POi E POi m j 1 E PKj E, gdzie poszczególne symbole oznaczają: EOZE - ilość energii elektrycznej lub ciepła wytworzonych w odnawialnych źródłach energii w układzie hybrydowym [w MWh lub GJ]; E - całkowitą ilość energii elektrycznej lub ciepła wytworzonych w układzie hybrydowym [w MWh lub GJ]; EPOi - ilość energii elektrycznej lub ciepła wytworzonych w odnawialnym źródle energii i wykorzystywanych w układzie hybrydowym [w MWh lub GJ]; EPKj - ilość energii elektrycznej lub ciepła wytworzonych w źródle energii innym niż odnawialne źródło energii i wykorzystywanych w układzie hybrydowym [w MWh lub GJ]; n - liczbę odnawialnych źródeł energii wytwarzających nośniki energii wykorzystywane w układzie hybrydowym; m - liczbę źródeł energii wytwarzających nośniki energii wykorzystywane w układzie hybrydowym, innych niż odnawialne źródła energii.

36 Odnawialne źródła energii (OZE) Ilośd energii elektrycznej wytworzonej w odnawialnym źródle energii w elektrowni wodnej z członem pompowym, oznaczoną symbolem "EOZE", oblicza się według wzoru: E OZE E cw V 1 V p c, gdzie poszczególne symbole oznaczają: EOZE - ilośd energii elektrycznej wytworzonej w odnawialnym źródle energii [w MWh]; Ecw - całkowitą ilośd energii elektrycznej wytworzonej w elektrowni wodnej [w MWh]; Vp - objętośd wody przepompowanej, określaną na podstawie pomiaru strumienia objętości wody przepompowanej [w m3]; Vc - objętośd całkowitą wody pobranej przez turbiny elektrowni wodnej, określaną na podstawie pomiaru strumienia objętości wody pobranej przez te turbiny [w m3].

37 Odnawialne źródła energii (OZE) Dane dotyczące ilości energii elektrycznej lub ciepła wytwarzanych w odnawialnych źródłach energii za pomocą instalacji wykorzystujących w procesie wytwarzania energii nośniki energii zaliczane do OZE, [o których mowa w art. 3 pkt 20 ustawy (1)], oraz wyniki pomiarów i obliczeo właściwości fizykochemicznych, o których mowa w 6 ust. 4 oraz w 7 i 8 (2), a także dane uzyskane w wyniku tych pomiarów, rejestruje się w książce rejestrowej z ponumerowanymi kartami dziennymi lub z zastosowaniem elektronicznego systemu przetwarzania danych.

38 Odnawialne źródła energii (OZE) Rejestrację danych oraz wyników pomiarów i obliczeo w książce rejestrowej należy prowadzid w sposób spełniający następujące warunki: 1) każdą pozycję rejestrowanych danych oraz wyników pomiarów i obliczeo, po dokonaniu wpisów, podkreśla się poziomą linią; 2) poprawki mogą byd wprowadzane w sposób umożliwiający odczytanie poprawionego lub skreślonego zapisu; poprawki należy potwierdzid podpisem osoby rejestrującej.

39 Odnawialne źródła energii (OZE) Rejestrację danych oraz wyników pomiarów i obliczeo z zastosowaniem elektronicznego systemu przetwarzania danych należy tak prowadzid, aby: 1) możliwy był wgląd do treści dokonywanych zapisów, a przechowywane dane oraz wyniki pomiarów i obliczeo były chronione przed zatarciem lub zniekształceniem; 2) zapisy zamieszczane były w sposób chronologiczny; 3) możliwe było sporządzanie wydruków za każdy dzieo.

40 Odnawialne źródła energii (OZE) Miejscami dokonywania pomiarów ilości energii elektrycznej wytworzonej w odnawialnych źródłach energii na potrzeby realizacji obowiązku potwierdzenia danych, o ilości energii elektrycznej wyprodukowanej w OZE, są zaciski: 1) generatora; 2) ogniwa fotowoltaicznego; 3) ogniwa paliwowego, w którym następuje bezpośrednia przemiana energii chemicznej w energię elektryczną. W przypadku braku urządzeo pomiarowo-rozliczeniowych na zaciskach, o których mowa powyżej, dopuszcza się dokonywanie pomiarów w miejscu przyłączenia odnawialnego źródła energii do sieci operatora systemu elektroenergetycznego.

41 Dokumentacja uwierzytelniająca (ocena stopnia przygotowania wytwórcy do realizacji technologii wspólspalania) 1. Charakterystyka obiektu 2. Układ technologiczny wytwarzania energii elektrycznej, konwencjonalnej i odnawialnej 2.1. Rozładunku, magazynowania i dozowania paliw konwencjonalnych 2.2. Rozładunku, magazynowania i dozowania biomasy 2.3. Opis podstawowych urządzeń jednostki wytwórczej 3. System kontroli procesu spalania oraz archiwizacji danych 3.1. Charakterystyka systemu 3.2. Układy kontrolno pomiarowe wielkości strumieni bilansowych energii elektrycznej i ciepła: - opis metod pomiarowych wielkości strumieni bilansowych i ich właściwości - specyfikacja techniczna układów pomiarowych wielkości bilansowych 3.3. System rozliczenia energii i zużycia paliw 3.4. Procedury kontroli analitycznej właściwości paliw 3.5. Zasady prowadzenia dokumentacji pomiarowej i analitycznej

42 Dokumentacja uwierzytelniająca (ocena stopnia przygotowania wytwórcy do realizacji technologii wspólspalania) 4.1. Dla układu konwencjonalnego 4.2. Dla układu ze współspalaniem 4.3. Metodyka bilansowania ilości wytwarzanej energii odnawialnej 5. Doświadczenia eksploatacyjno ruchowe kotłów przy prowadzeniu procesu współspalania 5.1. Opis testów eksploatacyjnych 5.2. Omówienie wyników badań kotłów 5.3. Ocena parametrów emisyjnych 6. Podsumowanie 7. Załączniki

43 OPINIA O DOKUMENTACJI UWIERZYTELNIAJĄCEJ (ocena poprawności funkcjonowania systemu wytwarzania i rozliczania energii odnawialnej) Opinia powinna zawierać: I. Analizę dokumentacji uwierzytelniającej, ze szczególnym uwzględnieniem: - stosowanych rodzajów oraz pochodzenia biomasy/biogazu, - układu zasilania kotła (pomiar masy paliw), - miejsca i sposobu pobierania próbek, - metodyki obliczania ilości energii odnawialnej, - archiwizacji dokumentacji analitycznej i pomiarowej. Pożądaną rzeczą jest również przeprowadzenie przez jednostkę opiniującą audytu Wytwórcy II. Wnioski = podsumowanie Odwołanie do obowiązujących aktów prawnych oraz dokumentów referencyjnych w zakresie standardowych procedur bilansowania oraz weryfikacji (certyfikacji) instalacji realizujących procesy spalania

44 Wysokosprawna kogeneracja (CHP) kogeneracja - równoczesne wytwarzanie ciepła i energii elektrycznej lub mechanicznej w trakcie tego samego procesu technologicznego; (1)

45 Wysokosprawna kogeneracja (CHP) jednostka mikrokogeneracji - jednostkę kogeneracji o mocy zainstalowanej elektrycznej poniżej 50 kw; jednostka kogeneracji na małą skalę - jednostkę kogeneracji lub grupę jednostek kogeneracji o łącznej mocy zainstalowanej elektrycznej dla źródła energii poniżej 1 MW.

46 Wysokosprawna kogeneracja (CHP) jednostka kogeneracji - wyodrębniony zespół urządzeo, który może wytwarzad energię elektryczną w kogeneracji, opisany poprzez dane techniczne;

47 Wysokosprawna kogeneracja (CHP) ciepło użytkowe w kogeneracji - ciepło wytwarzane w kogeneracji, służące zaspokojeniu niezbędnego zapotrzebowania na ciepło lub chłód, które gdyby nie było wytworzone w kogeneracji, zostałoby pozyskane z innych źródeł;

48 Wysokosprawna kogeneracja (CHP) energia elektryczna z kogeneracji - energię elektryczną wytwarzaną w kogeneracji i obliczoną jako: a) całkowitą roczną produkcję energii elektrycznej w jednostce kogeneracji w roku kalendarzowym, wytworzoną ze średnioroczną sprawnością przemiany energii chemicznej paliwa w energię elektryczną lub mechaniczną i ciepło użytkowe w kogeneracji, co najmniej równą sprawności granicznej: 75 % dla jednostki kogeneracji z urządzeniami typu: turbina parowa przeciwprężna, turbina gazowa z odzyskiem ciepła, silnik spalinowy, mikroturbina, silnik Stirlinga, ogniwo paliwowe, albo 80 % dla jednostki kogeneracji z urządzeniami typu: układ gazowoparowy z odzyskiem ciepła, turbina parowa upustowokondensacyjna, albo

49 Wysokosprawna kogeneracja (CHP) b) iloczyn współczynnika i rocznej ilości ciepła użytkowego w kogeneracji wytworzonego ze średnioroczną sprawnością przemiany energii chemicznej paliwa w energię elektryczną lub mechaniczną i ciepło użytkowe w kogeneracji niższą niż sprawności graniczne, o których mowa w lit. a; współczynnik ten jest obliczany na podstawie pomiarów parametrów technologicznych jednostki kogeneracji, dla danego przedziału czasowego, i określa stosunek energii elektrycznej z kogeneracji do ciepła użytkowego w kogeneracji;

50 Wysokosprawna kogeneracja (CHP) referencyjna wartośd sprawności dla wytwarzania rozdzielonego - sprawnośd wytwarzania rozdzielonego energii elektrycznej albo ciepła stosowana do obliczenia oszczędności energii pierwotnej uzyskanej w wyniku zastosowania kogeneracji zamiast wytwarzania rozdzielonego energii elektrycznej i ciepła;

51 Wysokosprawna kogeneracja (CHP) wysokosprawna kogeneracja - wytwarzanie energii elektrycznej lub mechanicznej i ciepła użytkowego w kogeneracji, które zapewnia oszczędnośd energii pierwotnej zużywanej w: jednostce kogeneracji w wysokości nie mniejszej niż 10 % w porównaniu z wytwarzaniem energii elektrycznej i ciepła w układach rozdzielonych o referencyjnych wartościach sprawności dla wytwarzania rozdzielonego lub jednostce kogeneracji o mocy zainstalowanej elektrycznej poniżej 1 MW w porównaniu z wytwarzaniem energii elektrycznej i ciepła w układach rozdzielonych o referencyjnych wartościach sprawności dla wytwarzania rozdzielonego.

52 Wysokosprawna kogeneracja (CHP) Oszczędnośd energii pierwotnej, oznaczoną symbolem "PES", wyrażoną w procentach, oblicza się według wzoru: PES 1 η η qc refc 1 η η qe refe 100

53 Wysokosprawna kogeneracja (CHP) PES 1 η η qc refc 1 η η qe refe 100 gdzie poszczególne symbole oznaczają: hqc - sprawność wytwarzania ciepła użytkowego w kogeneracji [w %] hrefc - referencyjną wartość sprawności dla wytwarzania rozdzielonego ciepła [w %] hqe - sprawność wytwarzania energii elektrycznej z kogeneracji [w %] hrefe - referencyjną wartość sprawności dla wytwarzania rozdzielonego energii elektrycznej [w %].

54 Wysokosprawna kogeneracja (CHP) Sprawnośd wytwarzania ciepła użytkowego w kogeneracji, oznaczoną symbolem "hqc", wyrażoną w procentach, oblicza się według wzoru: η qc Q Q uq bq 100

55 Wysokosprawna kogeneracja (CHP) η qc Q Q uq bq 100 gdzie poszczególne symbole oznaczają: Quq - Qbq - ilość ciepła użytkowego wytworzonego w kogeneracji w jednostce kogeneracji, dostarczonego do sieci ciepłowniczej lub przeznaczonego do procesu produkcyjnego [w GJ] ilość energii chemicznej paliw zużytych do wytwarzania energii elektrycznej z kogeneracji i ciepła użytkowego w kogeneracji [w GJ].

56 Wysokosprawna kogeneracja (CHP) Sprawnośd wytwarzania energii elektrycznej z kogeneracji, oznaczoną symbolem "hqe", wyrażoną w procentach, oblicza się według wzoru: η qe 3,6 A Q bq bq 100

57 Wysokosprawna kogeneracja (CHP) η qe 3,6 A Q bq bq 100 gdzie poszczególne symbole oznaczają: Abq - ilość energii elektrycznej z kogeneracji [w MWh] Qbq - ilość energii chemicznej paliw zużytych do wytwarzania energii elektrycznej z kogeneracji i ciepła użytkowego w kogeneracji [w GJ].

58 Wysokosprawna kogeneracja (CHP) Ilośd energii chemicznej paliw zużytych do wytwarzania energii elektrycznej i ciepła użytkowego w procesie kogeneracji, oznaczoną symbolem "Qbq", wyrażoną w GJ, oblicza się według wzoru: Qbq = Qb - Qbck - Qbek gdzie poszczególne symbole oznaczają: Qb - ilośd energii chemicznej zawartej w paliwach zużytych w jednostce kogeneracji [w GJ] Qbck - ilośd energii chemicznej paliw zużytych do wytworzenia ciepła użytkowego w jednostce kogeneracji poza procesem kogeneracji [w GJ] Qbek - ilośd energii chemicznej paliw zużytych do wytworzenia energii elektrycznej w jednostce kogeneracji poza procesem kogeneracji [w GJ].

59 Specjalista do spraw odnawialnych źródeł energii Dziękuję za uwagę
