1 Seria TOMO RE4RC KOD ZMIENNY 119PM80 M87 CHRKTERYSTYK TECHNICZN Cztero-kanałowy odbiornik na kod zmienny, pracujący na częstotliwości 433,92 MHz., montowany na brzegu płyty sterującej. Współpracuje z odbiornikami serii TOMO i obsługuje do 500 nadajników. Obudowa z S ze stopniem ochrony IP54. Wyposażony w wewnętrzny wyświetlacz. Zezwala na szybkie wprowadzenie do pamięci nadajników ( do 500 ) i prostą obsługę ( kasowanie, ponowne wprowadzanie, modyfikację ustawień ). Posiada kartę pamięci zezwalającą na stworzenie kopii zapasowej listy wprowadzonych nadajników. UWG: Wszystkie opisane powyżej czynności można wykonać za pomocą 224 komputera klasy PC z zainstalowanym odpowiednim oprogramowaniem. Zapasowa karta pamięci pracuje na napięcie 12 lub 24V.C./D.C. 87 Funkcje na wyjściu: OUT1 w trybie mono lub bistabilnym ( patrz strona 2 ) - OUT2 w trybie mono lub bistabilnym z regulacją czasu od 1 do 300 sekund ( patrz strona 2) - OUT3 i OUT4 w trybie monostabilnym Uwaga: Odbiornik musi zawsze być wyposażony w antenę. - Nie instalować odbiorników w odległości mniejszej niż 4-5m od siebie. Może to spowodować nieprawidłową pracę urządzeń. - Zalecana jest instalacja anteny jak najwyżej i z dala od struktur metalowych lub \zbrojonego betonu. PŁYT GŁÓWN RE4RC GŁÓWNE ELEMENTY 1. Wyświetlacz 2. Przełącznik DIP 4-drogowy 3. Trymer regulacji wyjścia OUT2 4. Przycisk Reset 5. Podłączenie zapasowej karty pamięci 6. Gniazdo RS232 do podłączenia komputera klasy PC 7. Podłączenie anteny 8. Wyjścia 9. Zasilanie 12/24V.C./D.C. 10. Karta pamięci 11. Przyciski do programowania CME R E 4 R C 1

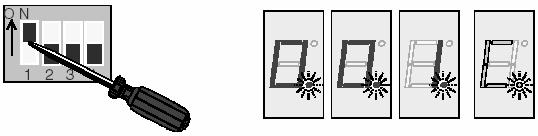

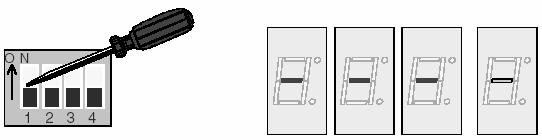

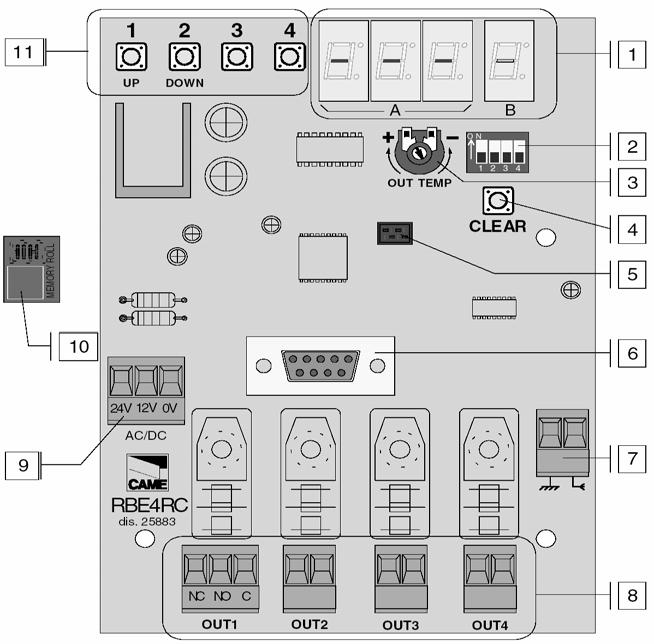

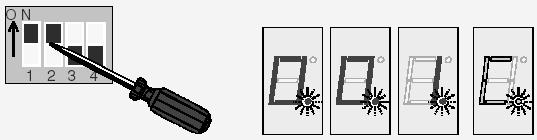

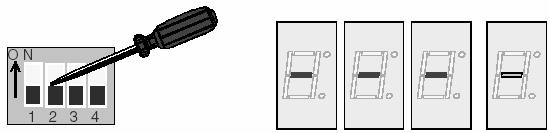

2 WYÓR FUNKCJI 1 i 2 Przełączniki programowania i modyfikacji ustawień ( patrz strona 6 i dalej ) 3 ON istabilny tryb pracy przekaźnika OUT1 3 ON Monostabilny tryb pracy przekaźnika OUT1 4 Nie używany REGULCJE TRYMERMI - MINIMLNE ustawienie czasu impulsu na przekaźniku OUT2 pracującym w trybie monostabilnym : 1 sekunda - MINIMLNE ustawienie czasu impulsu na przekaźniku OUT2 pracującym w trybie monostabilnym : 1 sekunda PROGRMOWNIE I MODYFIKCJ USTWIEŃ SPIS TREŚCI - Uwaga ogólne przeczytać uważnie strona PROG -Wprowadzenie kodu pierwszego pilota ( TX Master ) strona 3 PROG -Wprowadzanie do pamięci kolejnych pilotów strona 4 PROG C -Jednoczesna kontrola wielu wyjść strona 5 PROG D -Przygotowanie 2-go pilota TX Master strona 6 PROG E -Zmiana hasła strona 7 PROG F -Przepisanie stanu pamięci do karty pamięci strona 8 MNU -Dodawanie pilotów strona 9 MNU -Usuwanie pilotów strona 10 MNU C -lokowanie przycisku pilota strona 11 MNU D -Kasowanie całej pamięci strona 12 MNU E -Przywracanie stanu pamięci z karty pamięci strona 13 UWGI OGÓLE Pierwszy wprowadzony do pamięci pilot zostanie automatycznie rozpoznany przez kartę jako pilot główny ( TX Master) i wpisany w pierwszej pozycji pamięci. TX master służy do programowania i przeprowadzania wszelkich zmian w konfiguracji karty i powinien znajdować się w posiadaniu osoby odpowiedzialnej za nadzór nad systemem. W tym celu w skład zestawu wchodzi czerwony cztero-kanałowy nadajnik przeznaczony do pełnienia roli TX master. Dla ułatwienia nadzoru nad systemem, na końcu tej instrukcji znajduje się sekcja zatytułowana LIST UŻYTKOWNIKÓW z tabelą do zapisywania nazwiska osoby obok pozycji pamięci. Instrukcja z listą powinna być trzymana razem z pilotem TX master. CME R E 4 R C 2

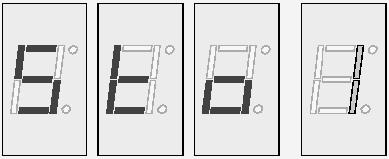

3 UWGI OGÓLE Wyświetlacz wskazuje pozycję jaką pilot zajmuje w pamięci odbiornika ( można wpisać do 500 pilotów w tym typu Master ); Pozycja w pamięci jednoznacznie identyfikuje pilota. Podczas programowania/modyfikacji ustawień wyświetlacz wskazuje jeden z czterech przekaźników wyjściowych OUT. Podczas normalnej pracy wyświetlacz wskazuje kanał/przycisk pilota. Miganie oznacza, że żaden pilot nie został przypisany danemu wyjściu. Wyświetlacze w stanie gotowości po podłączeniu napięcia Migające kropki na wskaźnikach oznaczają, że osiągnięto pozycję pilota typu Master ( pierwszy taki pilot wpisany jest w pozycję 001 ). Dodatkowo, wskaźniki ułatwiają osobie programującej wywoływanie procedur i poruszanie się po obszarze pamięci podczas programowania/modyfikacji ustawień. PROG - Wprowadzenie kodu pierwszego pilota ( TX Master ) PODSTWOW CZYNNOŚĆ PRZY PROGRMOWNIU. INICJUJE PŁYTĘ, KTÓR W PRZECIWNYM WYPDKU POZOSTJE NIEKTYWN. Wcisnąć przycisk 1 na płycie aż na wyświetlaczu pojawi się /Sto/ a na Wyświetlaczu pojawi się /1/; Nacisnąć przycisk P1 pilota Master aż napis zniknie z wyświetlacza; Powtórzyć czynności i dla pozostałych przycisków płyty i odpowiednich przycisków pilota tzn. przycisków 2,3 i 4 oraz P2,P3 i P4; C Sprawdzić zaprogramowanie naciskając kolejno wszystkie przyciski pilota Napisy na wyświetlaczu powinny odpowiadać rysunkowi. C CME R E 4 R C 3

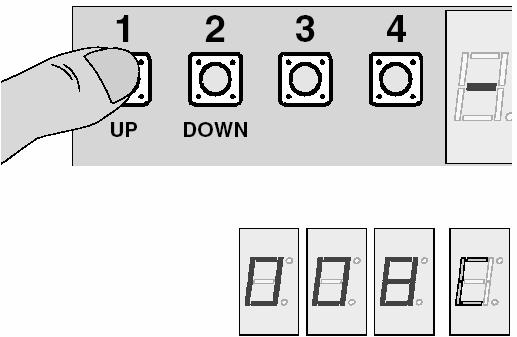

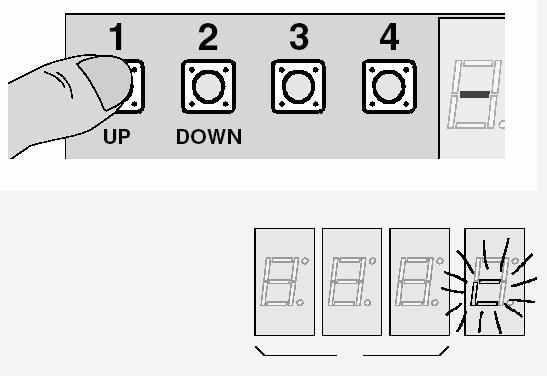

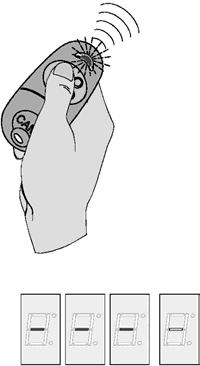

4 PROG - Wprowadzanie do pamięci kolejnych pilotów PO WPROWDZENIU DO PMIĘCI TX MSTER, PRZYGOTOWĆ WSZYSTKIE POZOSTŁE PILOTY DO SZYKIEGO WPISNI DO PMIĘCI. PONIŻSZ PROCEDUR STOSOWN JEST RÓWNIEŻ DO PÓŹNIEJSZEGO DOPISYWNI PILOTÓW DO PMIĘCI PŁYTY.* PROCEDUR TX Master Wcisnąć przycisk TX Master odpowiadający kanałowi, który ma aktywowany ( 10 ) aż na wyświetlaczach pojawią się /Sto/ + /Numer odpowiedniego wyjścia/ oraz ( po kolejnych 5 ) zapali się LED na pilocie; W ciągu 20 nacisnąć przycisk/kanał pilota który ma być przypisany danemu wyjściu: Wiadomość na wyświetlaczu zamruga. Postąpić tak samo ze wszystkimi pilotami przypisanymi danemu wyjściu; C W ciągu 20 nacisnąć nowy przycisk pilota TX Master. Wiadomość na wyświetlaczu zmieni się wskazując nowe wyjście na wyświetlaczu ; D Powtórzyć czynność z odpowiednimi przyciskami/kanałami pilotów. P1 Zapalona LED * UWG: Patrz też strona 14, sekcja LIST UŻYTKOWNIKÓW. P1 C P2 TX Master D P2 CME R E 4 R C 4

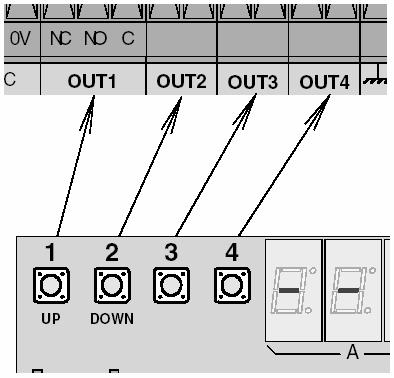

5 PROG C - Jednoczesna kontrola wielu wyjść W PRZYPDKU, GDY JEDEN PRZYCISK/KNŁ P1 PILOT M KONTROLOWĆ WIĘCEJ NIŻ JEDNO WYJŚCIE, NP. OUT1 I OUT2 ( PRZYPISNE N PILOCIE TX MSTER KNŁOM P1 I P2 ) NLEŻY POSTĘPOWĆ W OPISNY PONIŻEJ SPOSÓ. PROCEDUR TX Master Wcisnąć przycisk P1 na pilocie TX Master (10 ) aż na wyświetlaczach pojawią się /Sto/ + /1/ oraz ( po kolejnych 5 ) zapali się LED na pilocie; W ciągu 20 nacisnąć przycisk/kanał P1 pilota który ma być przypisany danemu wyjściu: Wiadomość na wyświetlaczu zamruga. Postąpić tak samo ze wszystkimi pilotami wprowadzanym do pamięci; C W ciągu 20 nacisnąć przycisk P2 pilota TX Master. Wiadomość na wyświetlaczu zmieni się wskazując /Sto/+/2/ na wyświetlaczu ; D Powtórzyć czynność z ponownie wciskając przycisk P1 pilotów wprowadzanych do pamięci. * UWG: Patrz też strona 14, sekcja LIST UŻYTKOWNIKÓW. P1 Zapalona LED P1 C P2 TX Master D P1 CME R E 4 R C 5

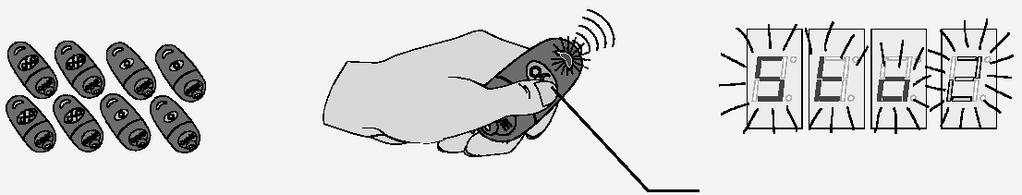

6 PROG D - Przygotowanie 2-go pilota TX Master W RZIE POTRZEY ISTNIEJE MOŻLIWOŚĆ SKONFIGUROWNI KTÓREGOKOLWIEK Z JUŻ WPROWDZONYCH DO PMIĘCI PILOTÓW DO PRCY W TRYIE TX MSTER. Przykład PROCEDUR Wcisnąć przycisk pilota który ma pracować jako TX Master i odczytać z wyświetlacza pozycję jaką zajmuje w pamięci karty; Ustawić przełącznik DIP 2 na ON ( wyświetlacz wskazuje pierwsze wolne miejsce w pamięci karty, na wyświetlaczu miga /S/ ); C Wybrać pozycję w pamięci wskazaną na rysunku korzystając z przycisków UP ( w górę ) i DOWN ( w dół ); D Wcisnąć dowolny przycisk na pierwszym pilocie TX Master ( 10 ) aż napis /M/ oraz kropki pojawią się i zaczną migaź na wyświetlaczu ; E Ustawić przełącznik DIP 2 na OFF. C Przykład UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ UWG: Oprócz pierwszego, Istnieje możliwość zaprogramowania do jednego dodatkowego pilota TX Master. Jeżeli procedura zostanie powtórzona z kolejnym pilotem automatycznie zastąpi on poprzedniego w funkcji TX Master. D 1 szy TX Master E CME R E 4 R C 6

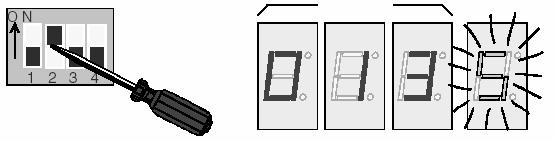

7 PROG E - Zmiana hasła JEŻELI ZISTNIEJE KIEDYŚ KONIECZNOŚĆ USUNIĘCI DOKONNEGO PROGRMOWNI ( PTRZ MNU D ) ISTNIEJE SPECJLNE HSŁO DOSTĘPU USTWIONE FRYCZNIE PRZEZ CME N 123 KTÓRE MOŻN SPERSONLIZOWĆ. PROCEDUR Ustawić przełączniki DIP 1 i DIP 2 na ON: Na wyświetlaczach pojawia się napis /001/+/C/; Nacisnąć przycisk CLER: napis zmieni się na /000/+/c/ a c zacznie migać; C Wybrać istniejące hasło ( np. fabryczne ) przyciskami UP i DOWN; D Nacisnąć przycisk CLER ( cały napis /123/+/c/ zacznie migać ) a następnie w ciągu 5 przycisk 4 ( napis zmieni się na /000/+/c/ a c zacznie migać ); E Ustawić nowe hasło przyciskami UP i DOWN; F Nacisnąć przycisk CLER ( pojawi się niemigający napis /m/ na wyświetlaczu ) i ustawić przełączniki DIP 1 oraz DIP 2 na OFF. UWG: Nowe hasło może składać się z pojedynczej cyfry. Hasło należy wpisać w odpowiednią kratkę w sekcji LIST UŻYTKOWNIKÓW. C UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ 1,2,3 to hasło fabrycznie ustawione przez CME D E UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ F Wybrać nowe hasło ( numer od 1 do 500 ) CME R E 4 R C 7

8 PROG F - Przepisanie stanu pamięci do karty pamięci PO ZKOŃCZENIU INSTLCJI SYSTEMU, UŻYĆ ZPSOWEJ KRTY PMIĘCI Y ZPISĆ ZPROGRMOWNE USTWIENI ODIORNIK. PROCEDUR Wpiąć (*) zapasową Kartę Pamięci do odpowiedniego gniazda; Trzymając wciśnięty którykolwiek z przycisków pilota TX Master nacisnąć przycisk 2 na odbiorniku. Puścić oba przyciski dopiero gdy po 10 na wyświetlaczu pojawi się napis /U/; C Wyjąć (*) zapasową Kartę Pamięci i przechowywać ją w bezpiecznym miejscu. * UWG: Przed wpinaniem lub wyjmowaniem Karty Pamięci odłączyć napięcie od odbiornika. PRZED PO Wszystkie 255 bloków pamięci przegrywanych na kartę pamięci pojawi się na po kolei na wyświetlaczu C CME R E 4 R C 8

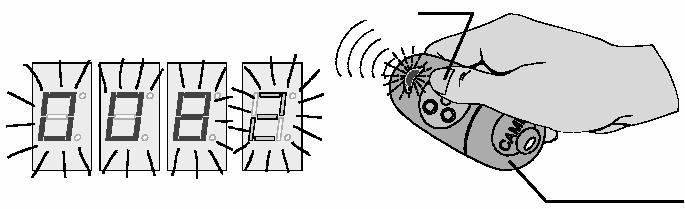

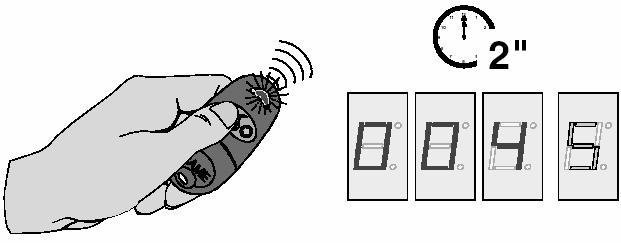

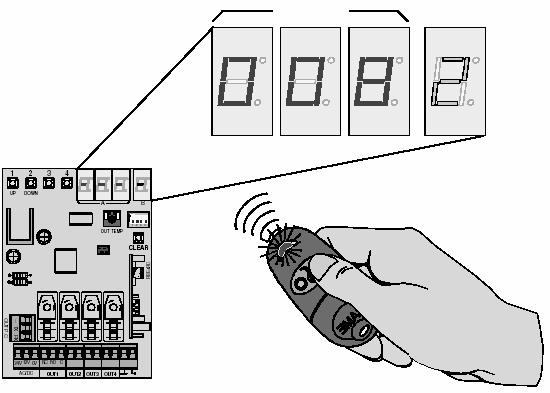

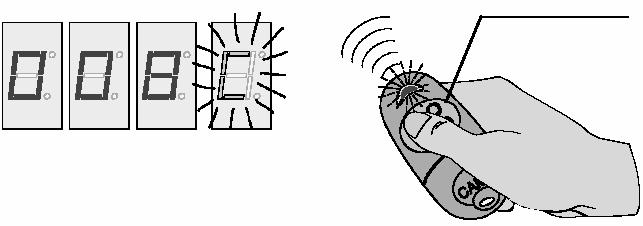

9 MNU - Dodawanie pilotów ISTNIEJĄ DWIE METODY DODWNI PILOTÓW DO PMIĘCI: - DODWNIE SEKWENCYJNE TZN. WPISNIE PILOT W PIERWSZĄ WOLNĄ* POZYCJĘ PMIĘCI ( PTRZ PROG ); - WPISYWNIE ( OPISNE PONIŻEJ ) W OKREŚLONĄ, WOLNĄ POZYCJĘ PMIĘCI. PROCEDUR Przykład UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ Ustawić przełącznik DIP 2 na ON: na wyświetlaczach pojawia się napis /pierwsza wolna pozycja pamięci/+/s/; Wybrać inną wolną pozycję pamięci w którą ma być wpisany pilot za pomocą przycisków UP i DOWN; C Nacisnąć przycisk na pilocie TX Master odpowiadający wyjściu, które ma obsługiwać dodawany pilot: napis z wybraną pozycją pamięci zacznie migać; D Nacisnąć ( w ciągu 20 ) przycisk/kanał na dodawanym pilocie: napis na wyświetlaczu przestanie migać po paru sekundach; E Ustawić przełącznik DIP 2 na OFF. Jeżeli /S/ nie miga oznacza to, że dana pozycja pamięci nie jest wolna. Przykład * Pierwsza wolna pozycja pamięci może być pozycją następującą po pozycji w którą został wpisany ostatni poprzednio dodawany pilot lub pozycją pośrednią w którą kiedyś był wpisany pilot a potem został usunięty ( patrz MNU ). UWG: Patrz też strona 14, sekcja LIST UŻYTKOWNIKÓW. C TX Master D E CME R E 4 R C 9

10 MNU - Usuwanie pilotów ISTNIEJĄ MOŻLIWOŚĆ USUNIĘCI JEDNEGO LU WIĘCEJ PILOTÓW Z PMIĘCI KRTY ( Y USUNĄĆ WSZYSTKIE PILOTY TRZE SKSOWĆ CŁĄ PMIĘĆ, PTRZ MNU D ). W ZWOLNIONE W TEN SPOSÓ POZYCJE PMIĘCI MOŻN WPISYWĆ NOWE PILOTY ( PTRZ MNU ). Przykład PROCEDUR Wcisnąć dowolny przycisk pilota, który ma być usunięty z pamięci i odczytać z wyświetlacza pozycję pilota w pamięci; Ustawić przełącznik DIP 1 na ON: na wyświetlaczu pojawi się napis /001/+/C/; C Używając przycisków UP i DOWN wybrać pozycję pamięci zajmowaną przez pilota który ma być usunięty; D Nacisnąć dowolny przycisk pilota TX Master: na wyświetlaczu zamiga napis /C/; E Ustawić przełącznik DIP 1 na OFF. C UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ D TX Master E CME R E 4 R C 10

11 MNU C - lokowanie przycisku pilota ISTNIEJĄ MOŻLIWOŚĆ ZLOKOWNIE JEDNEGO LU KILKU PRZYCISKÓW/KNŁÓW ( LECZ NIE WSZYSTKICH ) PILOT ZMIST USUWNI GO CŁKOWICIE. Przykład PROCEDUR Wcisnąć dowolny przycisk pilota, który ma być usunięty z pamięci i odczytać z wyświetlacza pozycję pilota w pamięci; Ustawić przełącznik DIP 2 na ON ( na wyświetlaczu pojawi się pierwsza wolna pozycja pamięci karty a na wyświetlaczu pojawi się migające /S/ ); C Używając przycisków UP i DOWN wybrać pozycję pamięci zajmowaną przez pilota który ma być zablokowany: /S/ przestanie migać i pozostanie zapalone; D Nacisnąć przycisk pilota TX Master odpowiadający przyciskowi który ma być zablokowany: napis zacznie migać; zamiga napis /C/; E Nacisnąć ( w ciągu 10 ) przycisk CLER: napis przestanie migać; F Ustawić przełącznik DIP 2 na OFF. C Przykład UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ D P2 TX Master E F CME R E 4 R C 11

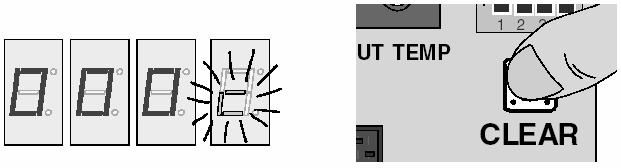

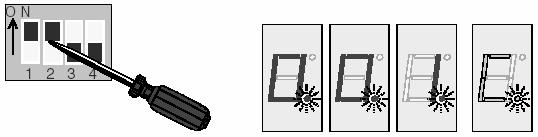

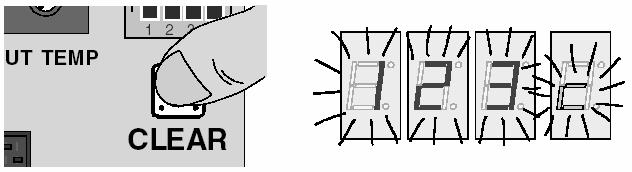

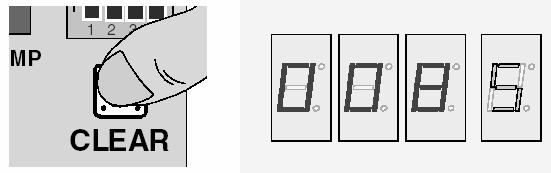

12 MNU D - Kasowanie całej pamięci PO ZKOŃCZENIU PONIŻSZEJ PROCEDURY PMIĘĆ ZOSTNIE CŁKOWICIE ZWOLNION KRT ĘDZIE NIEKTYWN. Y PRZYWRÓCIĆ PMIĘĆ Z ZPSOWEJ KRTY PMIĘCI NLEŻY NJPIERW WPROWDZIĆ DO PMIĘCI PILOT TX MSTER ( PROG ). UWG! Y ODTWORZYĆ PMIĘĆ Z KRTY PMIĘCI, ZPROGRMOWNY PILOT TX MSTER MUSI YĆ TEN, KTÓRY YŁ ZPROGRMOWNY PODCZS ZPISYWNI STNU PMIĘCI DO KRTY. PROCEDUR Ustawić przełączniki DIP 1 i DIP 2 na ON ( na wyświetlaczach pojawi się napis /001/+/C/ ); Nacisnąć przycisk CLER: na wyświetlaczu zacznie migać /C/; C Używając przycisków UP i DOWN wybrać hasło; D Nacisnąć przycisk CLER ( napis /Hasło/+/C/ zacznie migać ) a następnie w ciągu 5 nacisnąć przycisk 3 na karcie ( napis zmieni się na /CLr/+// a następnie na /001/+migające /C/ ); E Ustawić przełącznik DIP 1 i DIP 2 na OFF. C D UP = 13/14/15.499/500/1/2/3 DOWN = 13/12/.2/1/500/499/ 1,2,3 to hasło fabrycznie ustawione przez CME E CME R E 4 R C 12

13 MNU E - Przywracanie stanu pamięci z karty pamięci ISTNIEJE MOŻLIWOŚĆ PRZYWRÓCENI W KŻDEJ CHWILI STNU PMIĘCI Z ZPSOWEJ KRTY PMIĘCI ( PTRZ PROG F ) UWG! Y ODTWORZYĆ PMIĘĆ Z KRTY PMIĘCI, ZPROGRMOWNY PILOT TX MSTER MUSI YĆ TEN, KTÓRY YŁ ZPROGRMOWNY PODCZS ZPISYWNI STNU PMIĘCI DO KRTY. PROCEDUR Wpiąć (*) zapasową Kartę Pamięci do odpowiedniego gniazda; Trzymając wciśnięty którykolwiek z przycisków pilota TX Master nacisnąć przycisk 1 na odbiorniku. Puścić oba przyciski dopiero gdy po 10 na wyświetlaczu pojawi się napis /P/; C Wyjąć (*) zapasową Kartę Pamięci i przechowywać ją w bezpiecznym miejscu. * UWG: Przed wpinaniem lub wyjmowaniem Karty Pamięci odłączyć napięcie od odbiornika. Przed Po C Wszystkie 255 bloków pamięci przegrywanych na kartę pamięci pojawi się na po kolei na wyświetlaczu CME R E 4 R C 13

14 RE4RC KOD ZMIENNY LIST UŻYTKOWNIKÓW SYSTEM / dres DMINISTRTOR SYSTEMU / dres INSTLTOR SYSTEMU CME R E 4 R C 14

15 LIST UŻYTKOWNIKÓW W tej część instrukcji należy wpisać dane potrzebne do programowania i modyfikacji ustawień systemu: - Pozycję w pamięci każdego z pilotów systemu ( maksimum 499 ) - Ewentualne nowe hasło dostępu Dane te są potrzebne do przeprowadzania modyfikacji w ustawieniu odbiornika tj. dodawanie i usuwanie pilotów, blokowanie pilotów, całkowite skasowanie lub odtworzenie pamięci systemu. Instrukcję tę należy trzymać w bezpiecznym miejscu wraz z pilotem TX Master i Zapasową Kartą Pamięci TX MSTER Kowalski - Mieszkanie anach - Mieszkanie 33 Hasło fabrycznie ustawione przez CME 123 Hasło ustawione przez użytkownika Po LED zapala się Opisana poniżej procedura zezwala w prosty sposób na dodanie do pamięci pilota bez konieczności otwierania obudowy odbiornika: P1=OUT1 P1 TX Master Nacisnąć przycisk na pilocie TX Master, odpowiadający wyjściu kontrolowanemu przez dodawanego pilota, aż LED sygnalizacyjna na pilocie TX Master zapali się ( 15 ); Dodawany pilot W ciągu 20 nacisnąć przycisk/kanał na pilocie dodawanym do pamięci. Sprawdzić działanie dodanego pilota. CME R E 4 R C 15

16 0 0 1 TX MSTER CME R E 4 R C 16

17 CME R E 4 R C 17

18 CME R E 4 R C 18

19 CME R E 4 R C 19

20 CME R E 4 R C 20

21 CME R E 4 R C 21

22 CME R E 4 R C 22
