PL B1. Programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojących i do wbudowania. AMICA WRONKI SPÓŁKA AKCYJNA, Wronki, PL

Transkrypt

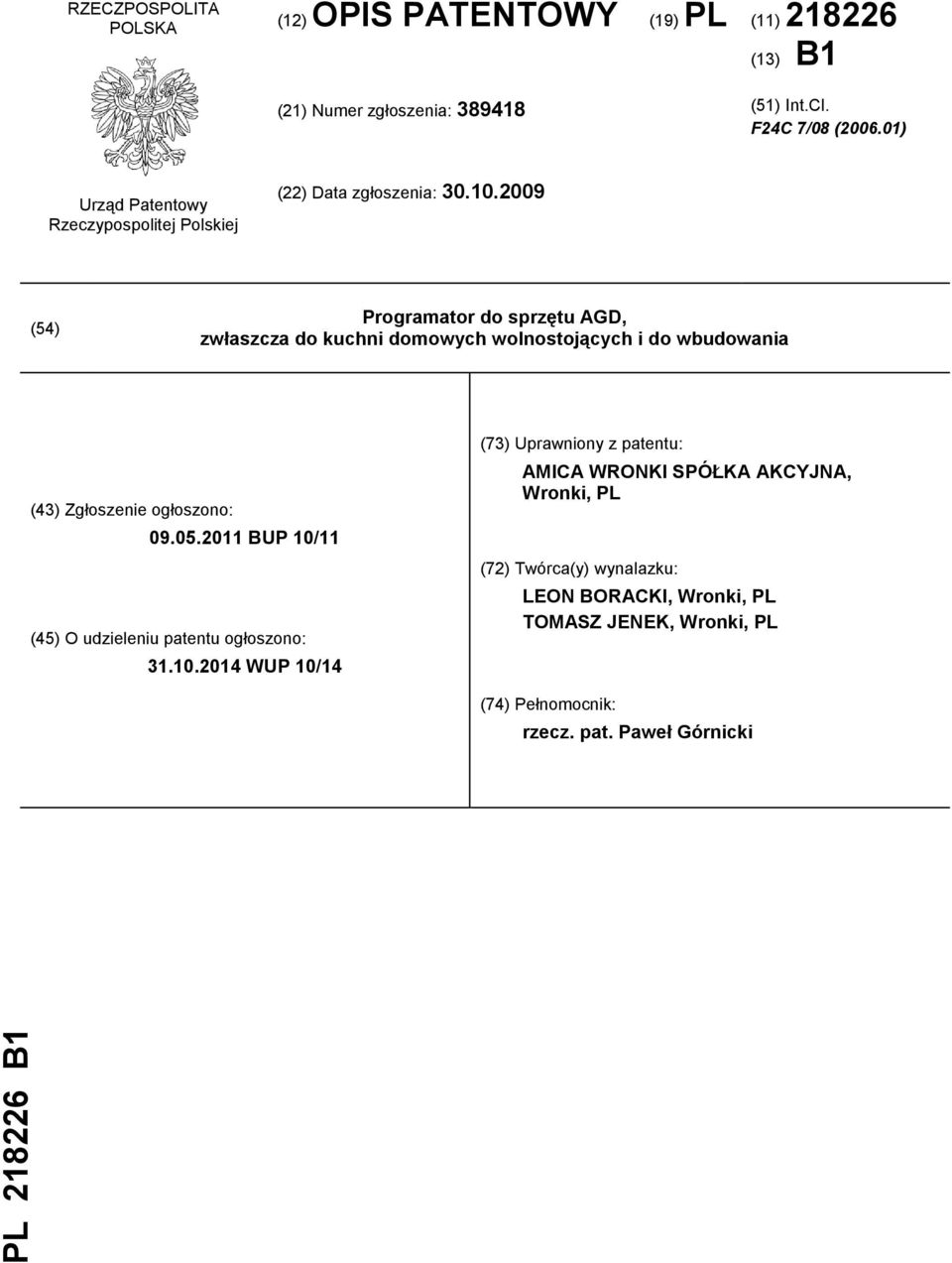

1 PL B1 RZECZPOSPOLITA POLSKA (12) OPIS PATENTOWY (19) PL (11) (13) B1 (21) Numer zgłoszenia: (51) Int.Cl. F24C 7/08 ( ) Urząd Patentowy Rzeczypospolitej Polskiej (22) Data zgłoszenia: (54) Programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojących i do wbudowania (43) Zgłoszenie ogłoszono: BUP 10/11 (45) O udzieleniu patentu ogłoszono: WUP 10/14 (73) Uprawniony z patentu: AMICA WRONKI SPÓŁKA AKCYJNA, Wronki, PL (72) Twórca(y) wynalazku: LEON BORACKI, Wronki, PL TOMASZ JENEK, Wronki, PL (74) Pełnomocnik: rzecz. pat. Paweł Górnicki

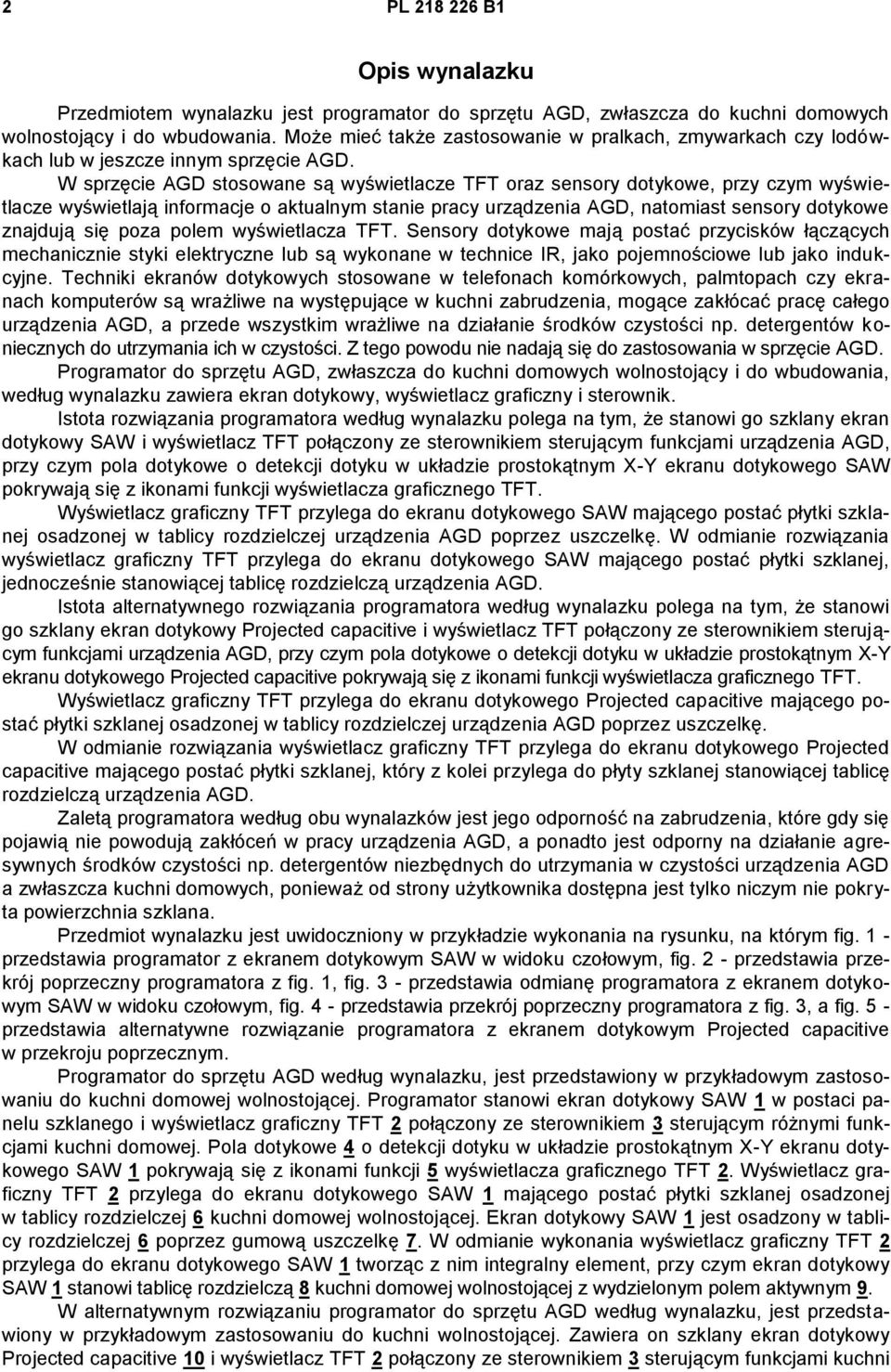

2 2 PL B1 Opis wynalazku Przedmiotem wynalazku jest programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojący i do wbudowania. Może mieć także zastosowanie w pralkach, zmywarkach czy lodówkach lub w jeszcze innym sprzęcie AGD. W sprzęcie AGD stosowane są wyświetlacze TFT oraz sensory dotykowe, przy czym wyświetlacze wyświetlają informacje o aktualnym stanie pracy urządzenia AGD, natomiast sensory dotykowe znajdują się poza polem wyświetlacza TFT. Sensory dotykowe mają postać przycisków łączących mechanicznie styki elektryczne lub są wykonane w technice IR, jako pojemnościowe lub jako indukcyjne. Techniki ekranów dotykowych stosowane w telefonach komórkowych, palmtopach czy ekranach komputerów są wrażliwe na występujące w kuchni zabrudzenia, mogące zakłócać pracę całego urządzenia AGD, a przede wszystkim wrażliwe na działanie środków czystości np. detergentów koniecznych do utrzymania ich w czystości. Z tego powodu nie nadają się do zastosowania w sprzęcie AGD. Programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojący i do wbudowania, według wynalazku zawiera ekran dotykowy, wyświetlacz graficzny i sterownik. Istota rozwiązania programatora według wynalazku polega na tym, że stanowi go szklany ekran dotykowy SAW i wyświetlacz TFT połączony ze sterownikiem sterującym funkcjami urządzenia AGD, przy czym pola dotykowe o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego SAW pokrywają się z ikonami funkcji wyświetlacza graficznego TFT. Wyświetlacz graficzny TFT przylega do ekranu dotykowego SAW mającego postać płytki szklanej osadzonej w tablicy rozdzielczej urządzenia AGD poprzez uszczelkę. W odmianie rozwiązania wyświetlacz graficzny TFT przylega do ekranu dotykowego SAW mającego postać płytki szklanej, jednocześnie stanowiącej tablicę rozdzielczą urządzenia AGD. Istota alternatywnego rozwiązania programatora według wynalazku polega na tym, że stanowi go szklany ekran dotykowy Projected capacitive i wyświetlacz TFT połączony ze sterownikiem sterującym funkcjami urządzenia AGD, przy czym pola dotykowe o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego Projected capacitive pokrywają się z ikonami funkcji wyświetlacza graficznego TFT. Wyświetlacz graficzny TFT przylega do ekranu dotykowego Projected capacitive mającego postać płytki szklanej osadzonej w tablicy rozdzielczej urządzenia AGD poprzez uszczelkę. W odmianie rozwiązania wyświetlacz graficzny TFT przylega do ekranu dotykowego Projected capacitive mającego postać płytki szklanej, który z kolei przylega do płyty szklanej stanowiącej tablicę rozdzielczą urządzenia AGD. Zaletą programatora według obu wynalazków jest jego odporność na zabrudzenia, które gdy się pojawią nie powodują zakłóceń w pracy urządzenia AGD, a ponadto jest odporny na działanie agresywnych środków czystości np. detergentów niezbędnych do utrzymania w czystości urządzenia AGD a zwłaszcza kuchni domowych, ponieważ od strony użytkownika dostępna jest tylko niczym nie pokryta powierzchnia szklana. Przedmiot wynalazku jest uwidoczniony w przykładzie wykonania na rysunku, na którym fig. 1 - przedstawia programator z ekranem dotykowym SAW w widoku czołowym, fig. 2 - przedstawia przekrój poprzeczny programatora z fig. 1, fig. 3 - przedstawia odmianę programatora z ekranem dotykowym SAW w widoku czołowym, fig. 4 - przedstawia przekrój poprzeczny programatora z fig. 3, a fig. 5 - przedstawia alternatywne rozwiązanie programatora z ekranem dotykowym Projected capacitive w przekroju poprzecznym. Programator do sprzętu AGD według wynalazku, jest przedstawiony w przykładowym zastosowaniu do kuchni domowej wolnostojącej. Programator stanowi ekran dotykowy SAW 1 w postaci panelu szklanego i wyświetlacz graficzny TFT 2 połączony ze sterownikiem 3 sterującym różnymi funkcjami kuchni domowej. Pola dotykowe 4 o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego SAW 1 pokrywają się z ikonami funkcji 5 wyświetlacza graficznego TFT 2. Wyświetlacz graficzny TFT 2 przylega do ekranu dotykowego SAW 1 mającego postać płytki szklanej osadzonej w tablicy rozdzielczej 6 kuchni domowej wolnostojącej. Ekran dotykowy SAW 1 jest osadzony w tablicy rozdzielczej 6 poprzez gumową uszczelkę 7. W odmianie wykonania wyświetlacz graficzny TFT 2 przylega do ekranu dotykowego SAW 1 tworząc z nim integralny element, przy czym ekran dotykowy SAW 1 stanowi tablicę rozdzielczą 8 kuchni domowej wolnostojącej z wydzielonym polem aktywnym 9. W alternatywnym rozwiązaniu programator do sprzętu AGD według wynalazku, jest przedstawiony w przykładowym zastosowaniu do kuchni wolnostojącej. Zawiera on szklany ekran dotykowy Projected capacitive 10 i wyświetlacz TFT 2 połączony ze sterownikiem 3 sterującym funkcjami kuchni

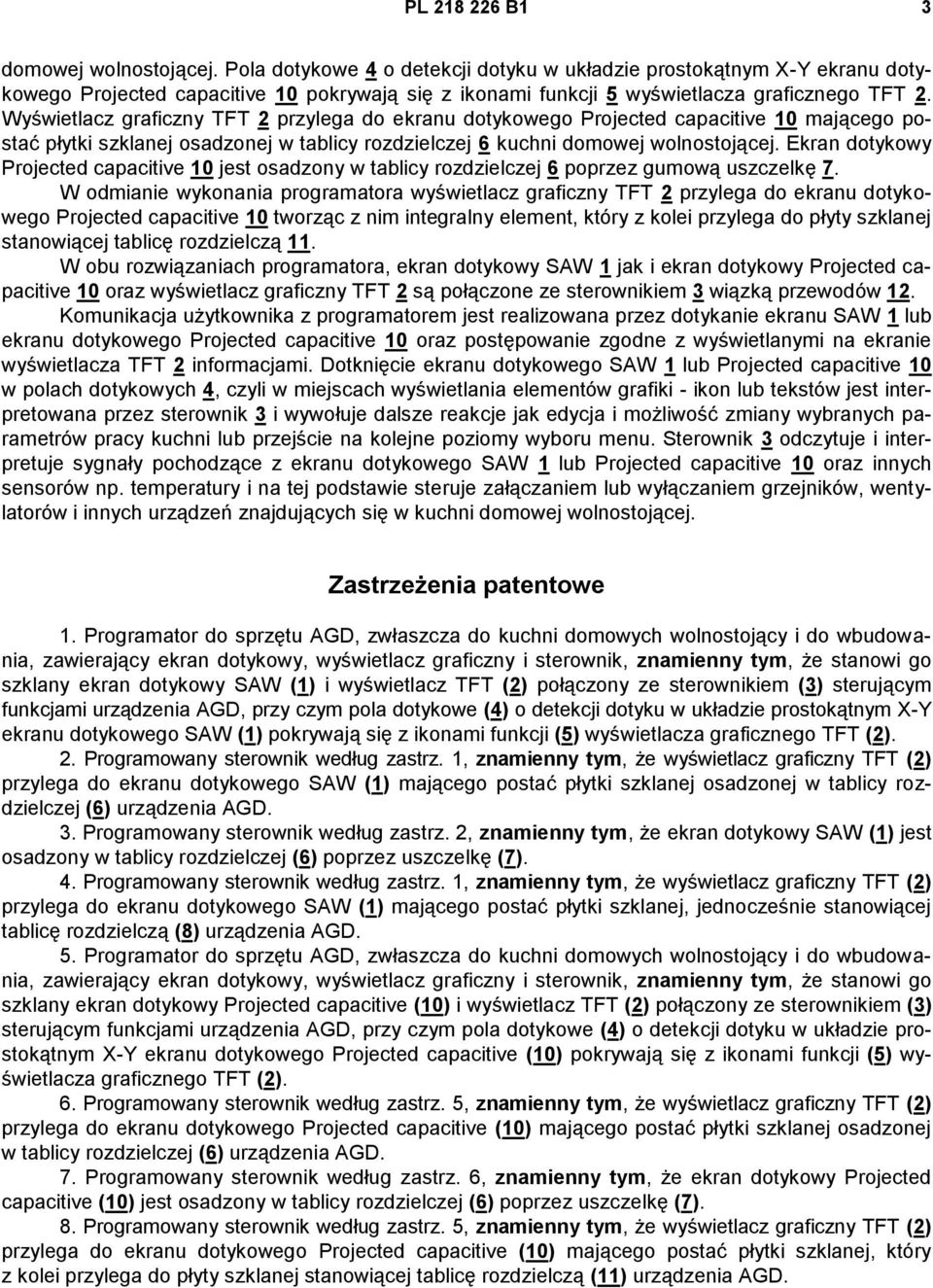

3 PL B1 3 domowej wolnostojącej. Pola dotykowe 4 o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego Projected capacitive 10 pokrywają się z ikonami funkcji 5 wyświetlacza graficznego TFT 2. Wyświetlacz graficzny TFT 2 przylega do ekranu dotykowego Projected capacitive 10 mającego postać płytki szklanej osadzonej w tablicy rozdzielczej 6 kuchni domowej wolnostojącej. Ekran dotykowy Projected capacitive 10 jest osadzony w tablicy rozdzielczej 6 poprzez gumową uszczelkę 7. W odmianie wykonania programatora wyświetlacz graficzny TFT 2 przylega do ekranu dotykowego Projected capacitive 10 tworząc z nim integralny element, który z kolei przylega do płyty szklanej stanowiącej tablicę rozdzielczą 11. W obu rozwiązaniach programatora, ekran dotykowy SAW 1 jak i ekran dotykowy Projected capacitive 10 oraz wyświetlacz graficzny TFT 2 są połączone ze sterownikiem 3 wiązką przewodów 12. Komunikacja użytkownika z programatorem jest realizowana przez dotykanie ekranu SAW 1 lub ekranu dotykowego Projected capacitive 10 oraz postępowanie zgodne z wyświetlanymi na ekranie wyświetlacza TFT 2 informacjami. Dotknięcie ekranu dotykowego SAW 1 lub Projected capacitive 10 w polach dotykowych 4, czyli w miejscach wyświetlania elementów grafiki - ikon lub tekstów jest interpretowana przez sterownik 3 i wywołuje dalsze reakcje jak edycja i możliwość zmiany wybranych parametrów pracy kuchni lub przejście na kolejne poziomy wyboru menu. Sterownik 3 odczytuje i interpretuje sygnały pochodzące z ekranu dotykowego SAW 1 lub Projected capacitive 10 oraz innych sensorów np. temperatury i na tej podstawie steruje załączaniem lub wyłączaniem grzejników, wentylatorów i innych urządzeń znajdujących się w kuchni domowej wolnostojącej. Zastrzeżenia patentowe 1. Programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojący i do wbudowania, zawierający ekran dotykowy, wyświetlacz graficzny i sterownik, znamienny tym, że stanowi go szklany ekran dotykowy SAW (1) i wyświetlacz TFT (2) połączony ze sterownikiem (3) sterującym funkcjami urządzenia AGD, przy czym pola dotykowe (4) o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego SAW (1) pokrywają się z ikonami funkcji (5) wyświetlacza graficznego TFT (2). 2. Programowany sterownik według zastrz. 1, znamienny tym, że wyświetlacz graficzny TFT (2) przylega do ekranu dotykowego SAW (1) mającego postać płytki szklanej osadzonej w tablicy rozdzielczej (6) urządzenia AGD. 3. Programowany sterownik według zastrz. 2, znamienny tym, że ekran dotykowy SAW (1) jest osadzony w tablicy rozdzielczej (6) poprzez uszczelkę (7). 4. Programowany sterownik według zastrz. 1, znamienny tym, że wyświetlacz graficzny TFT (2) przylega do ekranu dotykowego SAW (1) mającego postać płytki szklanej, jednocześnie stanowiącej tablicę rozdzielczą (8) urządzenia AGD. 5. Programator do sprzętu AGD, zwłaszcza do kuchni domowych wolnostojący i do wbudowania, zawierający ekran dotykowy, wyświetlacz graficzny i sterownik, znamienny tym, że stanowi go szklany ekran dotykowy Projected capacitive (10) i wyświetlacz TFT (2) połączony ze sterownikiem (3) sterującym funkcjami urządzenia AGD, przy czym pola dotykowe (4) o detekcji dotyku w układzie prostokątnym X-Y ekranu dotykowego Projected capacitive (10) pokrywają się z ikonami funkcji (5) wyświetlacza graficznego TFT (2). 6. Programowany sterownik według zastrz. 5, znamienny tym, że wyświetlacz graficzny TFT (2) przylega do ekranu dotykowego Projected capacitive (10) mającego postać płytki szklanej osadzonej w tablicy rozdzielczej (6) urządzenia AGD. 7. Programowany sterownik według zastrz. 6, znamienny tym, że ekran dotykowy Projected capacitive (10) jest osadzony w tablicy rozdzielczej (6) poprzez uszczelkę (7). 8. Programowany sterownik według zastrz. 5, znamienny tym, że wyświetlacz graficzny TFT (2) przylega do ekranu dotykowego Projected capacitive (10) mającego postać płytki szklanej, który z kolei przylega do płyty szklanej stanowiącej tablicę rozdzielczą (11) urządzenia AGD.

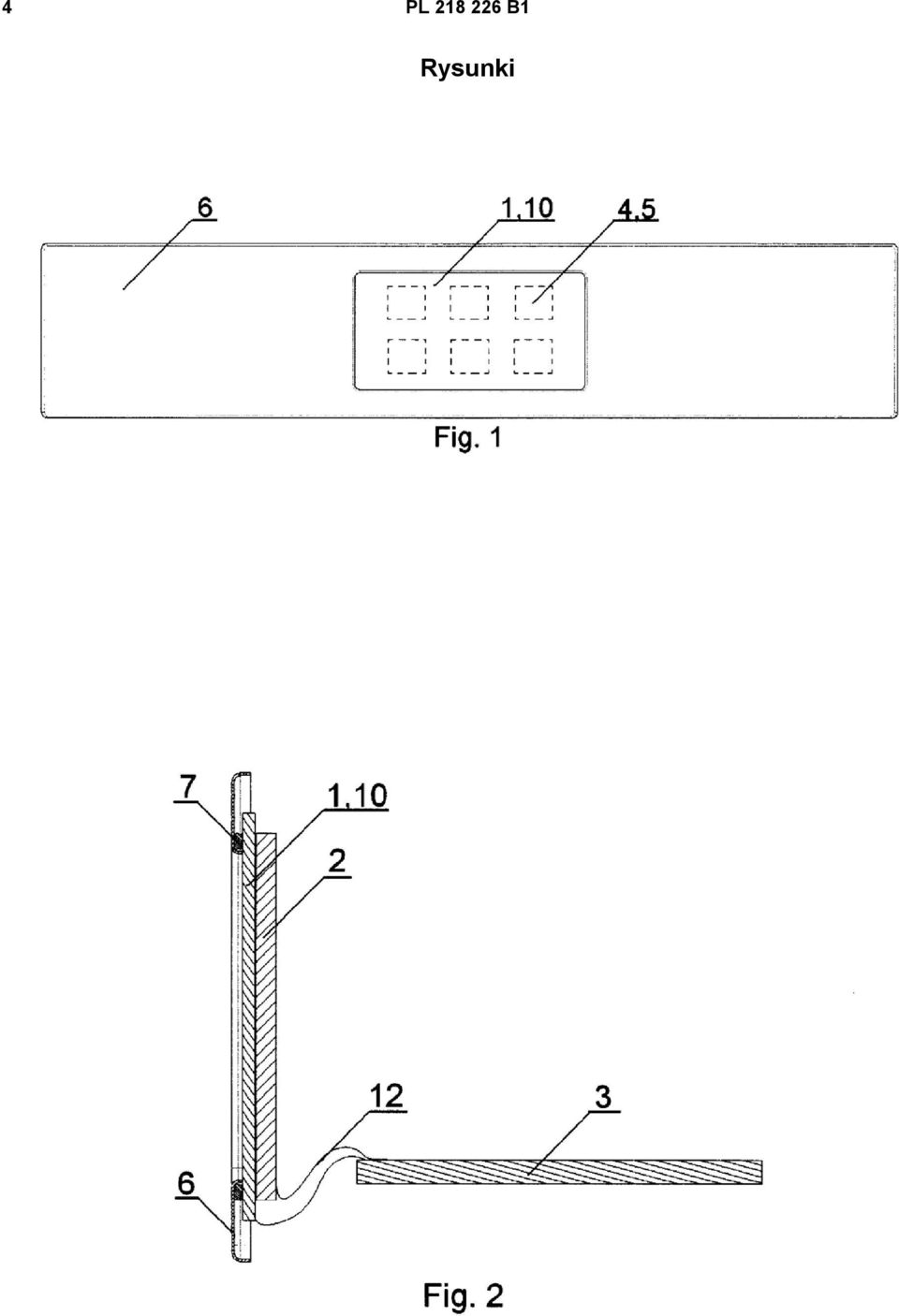

4 4 PL B1 Rysunki

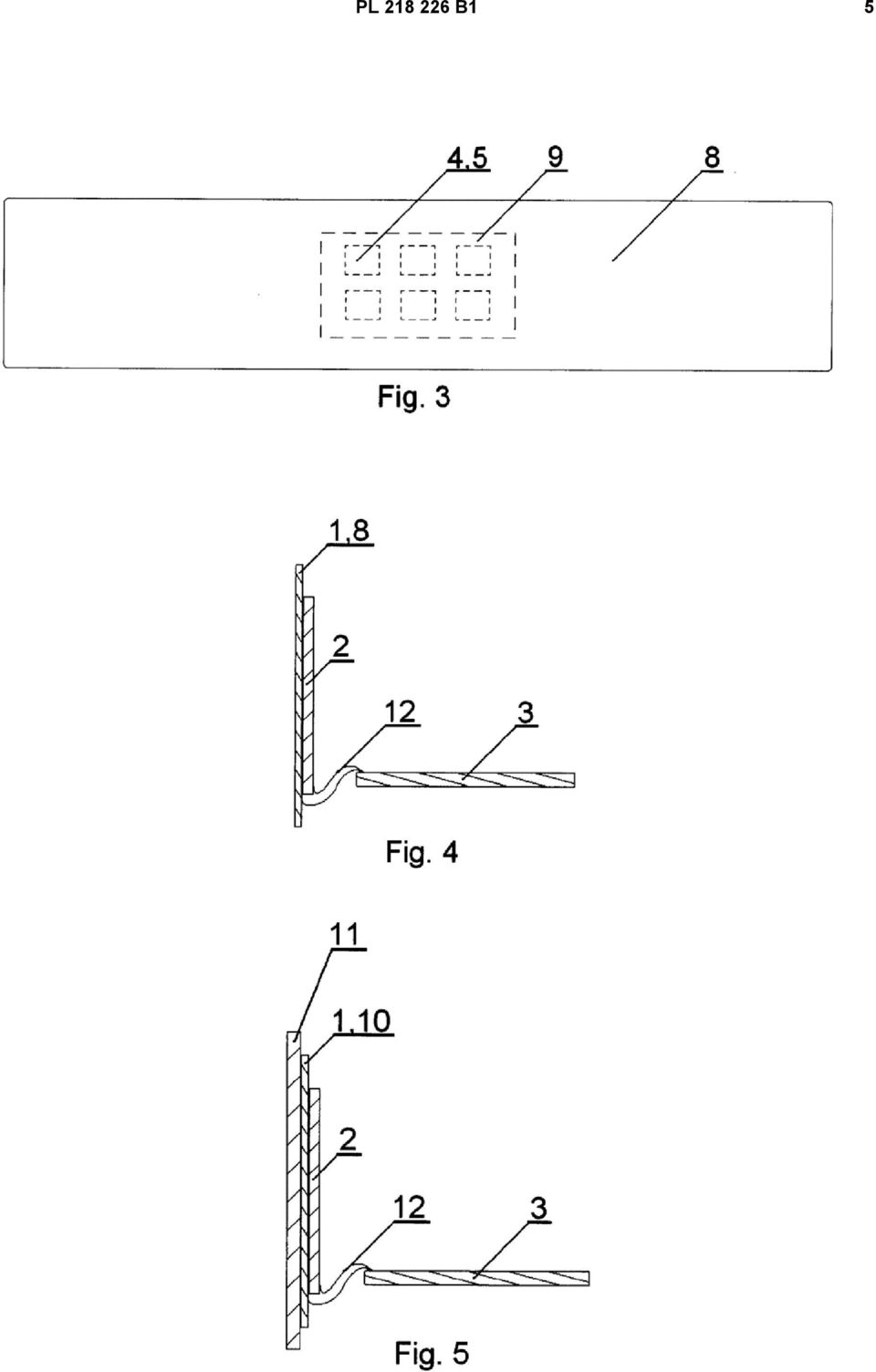

5 PL B1 5

6 6 PL B1 Departament Wydawnictw UPRP Cena 2,46 zł (w tym 23% VAT)
