Armatura do zbiorników i przewodów oleju opałowego

Transkrypt

1 Armatura do zbiorników i przewodów oleju opałowego Armatura do zbiorników Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Zamknięcie zbiorników przystosowane do założenia kłódki, z uszczelką i łańcuszkiem. Zamknięcie rury zalewowej: do wlewu z uszczelnieniem stożkowym O 2" 2 1 /2" zakrętka (25) , /2" 3" zakrętka (2) ,70 do wlewu z uszczelnieniem płaskim 1 1 /2" 2" zakrętka (2) ,65 2" 2" zakrętka (25) ,5 2" 2 1 /2" zakrętka (25) ,15 2" 2 3 /4" zakrętka (5) ,80 3" 3" zakrętka (2) ,10 Zastosowanie: Instalacje zasilania olejem opałowym wg DIN O ile nie opisano inaczej, specyfikacja dotyczy armatury z mosiądzu. Wycofywane z produkcji. O ) Końcówki uszczelniane stożkowo można łączyć z wężem cysterny również na uszczelnieniu płaskim. do wlewu z uszczelnieniem stożkowym O, z możliwością zamknięcia w każdej pozycji (zaleta na obszarach zagrożonych powodzią) 2" 2 1 /2" zakrętka ,60 jw., ale z zieloną nasadką zamykającą do oleju o niskiej zawartości siarki i z dodatkową czerwoną przewieszką Również do oleju EL Standard 2" 2 1 /2" zakrętka ,80 Do oznaczania instalacji, które są przysto sowane do wykorzystania oleju o niskiej zawartości siarki. Zamknięcie rury zalewowej do wlewu z uszczelnieniem płaskim połączenie gwintowe Rd 72 1 /6" (gwint Shell a) 2" (25) ,0 Zamknięcie rury zalewowej z klapą uchylną 2" (2) ,15 Zamknięcie rury rewizyjnej z uszczelką i łańcuszkiem 1" 1 1 /4" ,60 Uniwersalne zamknięcie rury rewizyjnej 1" Szybkozamykające, z możliwością przymocowania sondy, z możliwością zamknięcia 1" ,25 Do napełniania pojedynczych naziemnych zbiorników o pojemności mniejszej niż 1000 l przy użyciu automatycznie odcinają cego zaworu napełniającego o swobodnym wypływie (jak w dystrybutorze stacji benzy nowych). Dostosowane również do instalacji gazowych. Szczelność próżniowa wg DIN 4736, część 2. Zakrętki z łańcuszkiem 1 1 /4" (gwint zakrętki) , /2" (gwint zakrętki) ,10 2" (gwint zakrętki) , /2" (gwint zakrętki) ,0 2 3 /4" (gwint zakrętki) ,0 3" (gwint zakrętki) ,35 z możliwością zamknięcia w każdej pozycji (zaleta na obszarach zagrożonych powodzią), również do doposażania istniejących urządzeń 2 1 /2" (gwint zakrętki) ,25 jw., ale lakierowany proszkowo na zielono z dodatkową czerwoną przewieszką Również do oleju EL Standard 2 1 /2" (gwint zakrętki) ,15 Do oznaczania instalacji, które są przysto sowane do wykorzystania oleju o niskiej zawartości siarki

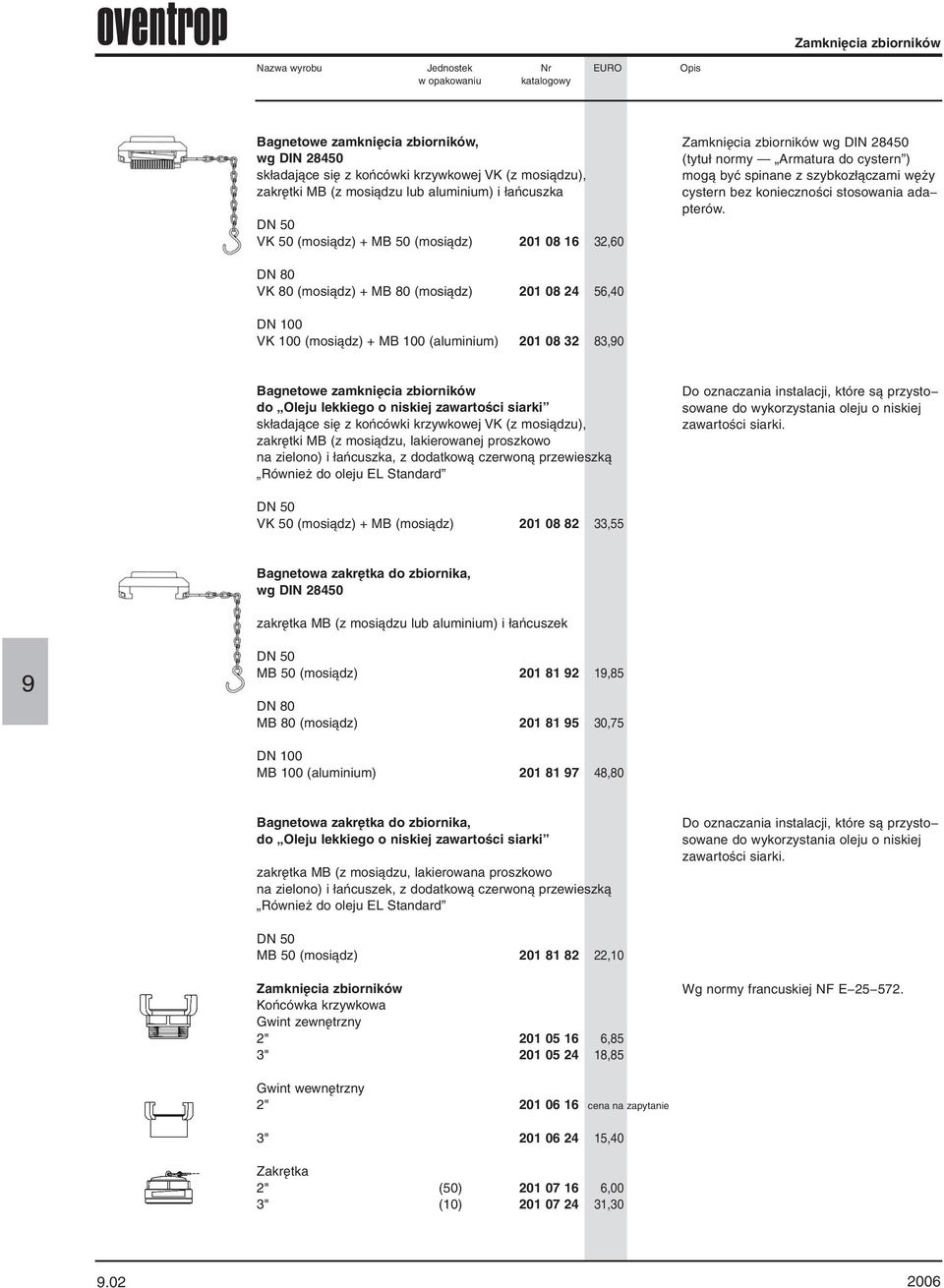

2 Zamknięcia zbiorników Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Bagnetowe zamknięcia zbiorników, wg DIN składające się z końcówki krzywkowej VK (z mosiądzu), zakrętki MB (z mosiądzu lub aluminium) i łańcuszka DN 50 VK 50 (mosiądz) + MB 50 (mosiądz) ,60 Zamknięcia zbiorników wg DIN (tytuł normy Armatura do cystern ) mogą być spinane z szybkozłączami węży cystern bez konieczności stosowania ada pterów. DN 80 VK 80 (mosiądz) + MB 80 (mosiądz) ,40 DN 100 VK 100 (mosiądz) + MB 100 (aluminium) ,0 Bagnetowe zamknięcia zbiorników do Oleju lekkiego o niskiej zawartości siarki składające się z końcówki krzywkowej VK (z mosiądzu), zakrętki MB (z mosiądzu, lakierowanej proszkowo na zielono) i łańcuszka, z dodatkową czerwoną przewieszką Również do oleju EL Standard Do oznaczania instalacji, które są przysto sowane do wykorzystania oleju o niskiej zawartości siarki. DN 50 VK 50 (mosiądz) + MB (mosiądz) ,55 Bagnetowa zakrętka do zbiornika, wg DIN zakrętka MB (z mosiądzu lub aluminium) i łańcuszek DN 50 MB 50 (mosiądz) ,85 DN 80 MB 80 (mosiądz) ,75 DN 100 MB 100 (aluminium) ,80 Bagnetowa zakrętka do zbiornika, do Oleju lekkiego o niskiej zawartości siarki zakrętka MB (z mosiądzu, lakierowana proszkowo na zielono) i łańcuszek, z dodatkową czerwoną przewieszką Również do oleju EL Standard Do oznaczania instalacji, które są przysto sowane do wykorzystania oleju o niskiej zawartości siarki. DN 50 MB 50 (mosiądz) ,10 Zamknięcia zbiorników Końcówka krzywkowa Gwint zewnętrzny 2" ,85 3" ,85 Wg normy francuskiej NF E Gwint wewnętrzny 2" cena na zapytanie 3" ,40 Zakrętka 2" (50) ,00 3" (10) ,

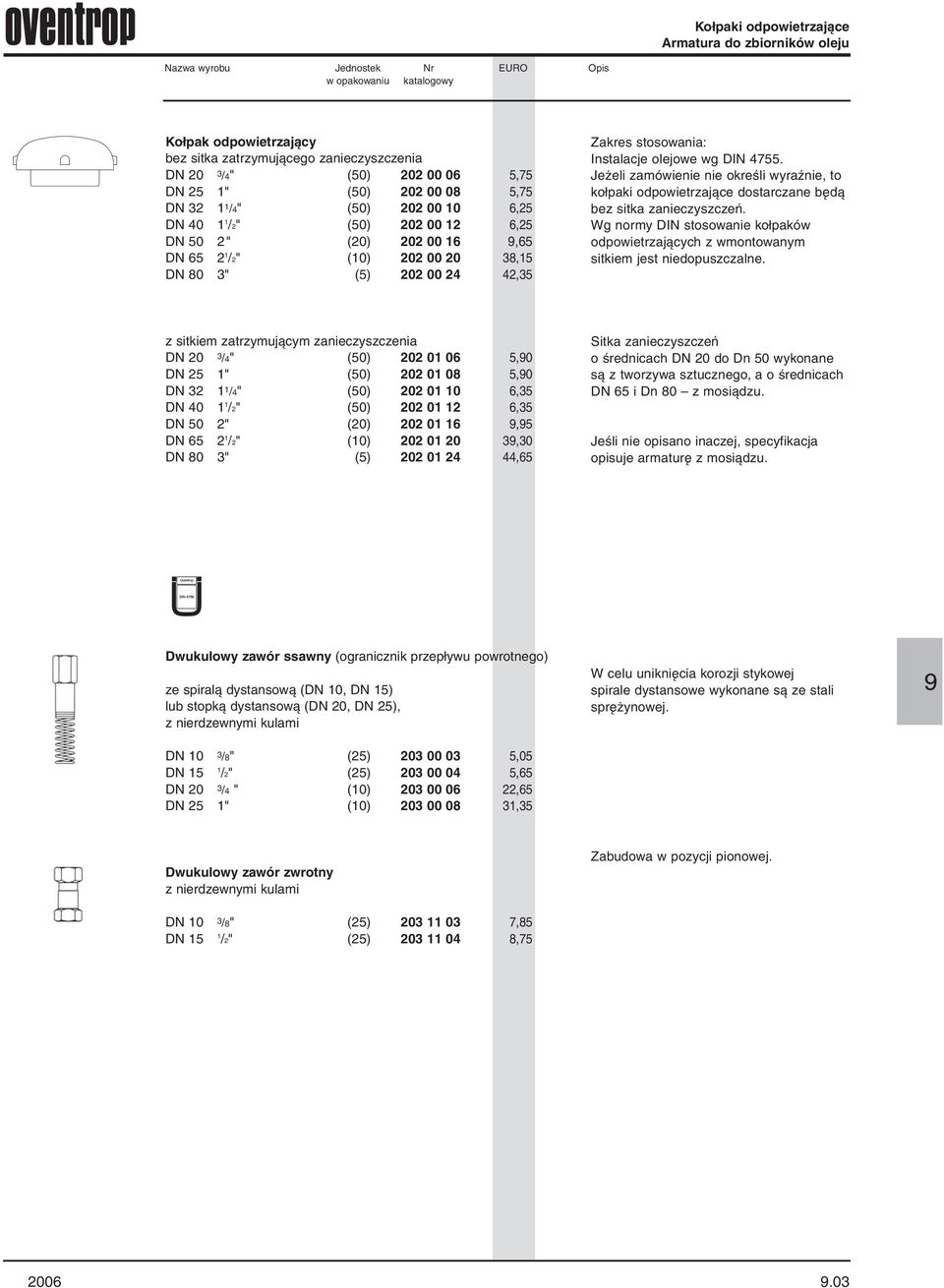

3 Kołpaki odpowietrzające Armatura do zbiorników oleju Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Kołpak odpowietrzający bez sitka zatrzymującego zanieczyszczenia DN 20 3 /4" (50) ,75 DN 25 1" (50) ,75 DN /4" (50) ,25 DN /2" (50) ,25 DN 50 2" (20) ,65 DN /2" (10) ,15 DN 80 3" (5) ,35 Zakres stosowania: Instalacje olejowe wg DIN Jeżeli zamówienie nie określi wyraźnie, to kołpaki odpowietrzające dostarczane będą bez sitka zanieczyszczeń. Wg normy DIN stosowanie kołpaków odpowietrzających z wmontowanym sitkiem jest niedopuszczalne. z sitkiem zatrzymującym zanieczyszczenia DN 20 3 /4" (50) ,0 DN 25 1" (50) ,0 DN /4" (50) ,35 DN /2" (50) ,35 DN 50 2" (20) ,5 DN /2" (10) ,30 DN 80 3" (5) ,65 Sitka zanieczyszczeń o średnicach DN 20 do Dn 50 wykonane są z tworzywa sztucznego, a o średnicach DN 65 i Dn 80 z mosiądzu. Jeśli nie opisano inaczej, specyfikacja opisuje armaturę z mosiądzu. Dwukulowy zawór ssawny (ogranicznik przepływu powrotnego) ze spiralą dystansową (DN 10, DN 15) lub stopką dystansową (DN 20, DN 25), z nierdzewnymi kulami DN 10 3 /8" (25) ,05 DN 15 1 /2" (25) ,65 DN 20 3 /4 " (10) ,65 DN 25 1" (10) ,35 W celu uniknięcia korozji stykowej spirale dystansowe wykonane są ze stali sprężynowej. Dwukulowy zawór zwrotny z nierdzewnymi kulami DN 10 3 /8" (25) ,85 DN 15 1 /2" (25) ,75 Zabudowa w pozycji pionowej

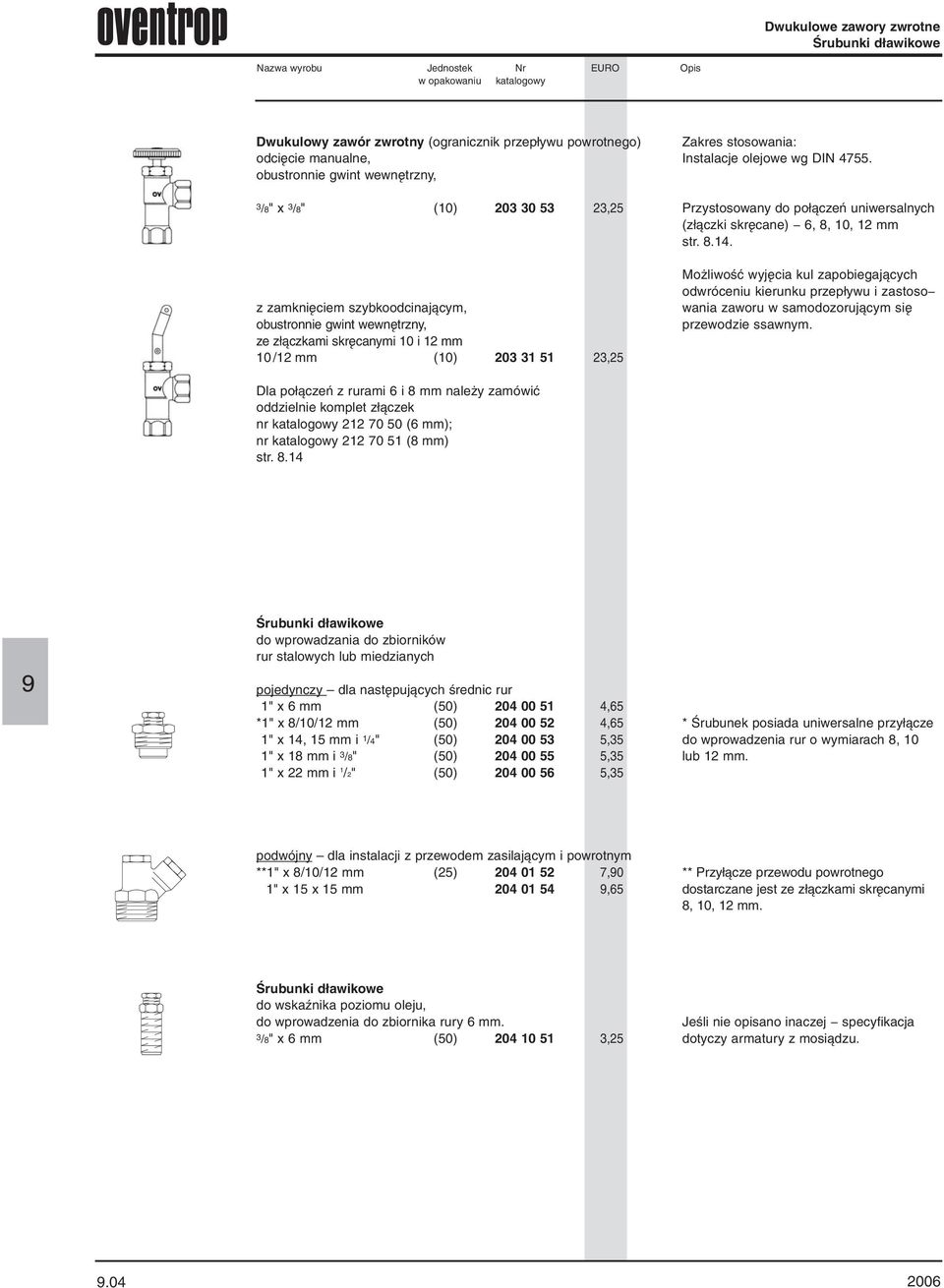

4 Dwukulowe zawory zwrotne Śrubunki dławikowe Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Dwukulowy zawór zwrotny (ogranicznik przepływu powrotnego) odcięcie manualne, obustronnie gwint wewnętrzny, 3/8" 3 /8" (10) ,25 z zamknięciem szybkoodcinającym, obustronnie gwint wewnętrzny, ze złączkami skręcanymi 10 i 12 mm 10 /12 mm (10) ,25 Zakres stosowania: Instalacje olejowe wg DIN Przystosowany do połączeń uniwersalnych (złączki skręcane) 6, 8, 10, 12 mm str Możliwość wyjęcia kul zapobiegających odwróceniu kierunku przepływu i zastoso wania zaworu w samodozorującym się przewodzie ssawnym. Dla połączeń z rurami 6 i 8 mm należy zamówić oddzielnie komplet złączek nr katalogowy (6 mm); nr katalogowy (8 mm) str Śrubunki dławikowe do wprowadzania do zbiorników rur stalowych lub miedzianych pojedynczy dla następujących średnic rur 1" 6 mm (50) ,65 *1" 8/10/12 mm (50) ,65 1" 14, 15 mm i 1 /4" (50) ,35 1" 18 mm i 3 /8" (50) ,35 1" 22 mm i 1 /2" (50) ,35 * Śrubunek posiada uniwersalne przyłącze do wprowadzenia rur o wymiarach 8, 10 lub 12 mm. podwójny dla instalacji z przewodem zasilającym i powrotnym **1" 8/10/12 mm (25) ,0 1" mm ,65 ** Przyłącze przewodu powrotnego dostarczane jest ze złączkami skręcanymi 8, 10, 12 mm. Śrubunki dławikowe do wskaźnika poziomu oleju, do wprowadzenia do zbiornika rury 6 mm. 3/8" 6 mm (50) ,25 Jeśli nie opisano inaczej specyfikacja dotyczy armatury z mosiądzu

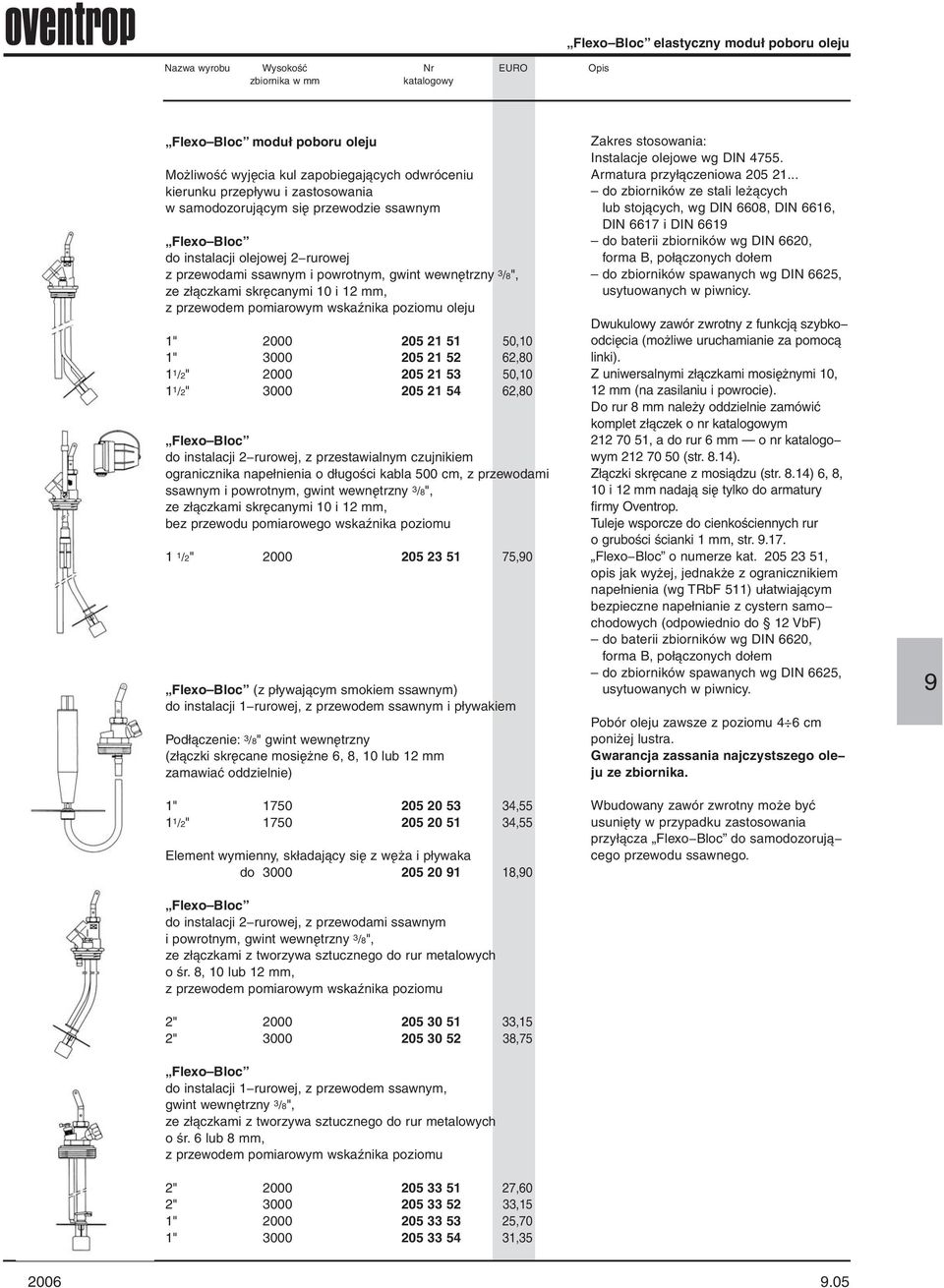

5 Nazwa wyrobu Wysokość Nr EURO Opis zbiornika w mm katalogowy Fleo Bloc elastyczny moduł poboru oleju Fleo Bloc moduł poboru oleju Możliwość wyjęcia kul zapobiegających odwróceniu kierunku przepływu i zastosowania w samodozorującym się przewodzie ssawnym Fleo Bloc do instalacji olejowej 2 rurowej z przewodami ssawnym i powrotnym, gwint wewnętrzny 3 /8", ze złączkami skręcanymi 10 i 12 mm, z przewodem pomiarowym wskaźnika poziomu oleju 1" ,10 1" , /2" , /2" ,80 Fleo Bloc do instalacji 2 rurowej, z przestawialnym czujnikiem ogranicznika napełnienia o długości kabla 500 cm, z przewodami ssawnym i powrotnym, gwint wewnętrzny 3 /8", ze złączkami skręcanymi 10 i 12 mm, bez przewodu pomiarowego wskaźnika poziomu 1 1 /2" ,0 Fleo Bloc (z pływającym smokiem ssawnym) do instalacji 1 rurowej, z przewodem ssawnym i pływakiem Podłączenie: 3 /8" gwint wewnętrzny (złączki skręcane mosiężne 6, 8, 10 lub 12 mm zamawiać oddzielnie) 1" , /2" ,55 Element wymienny, składający się z węża i pływaka do ,0 Fleo Bloc do instalacji 2 rurowej, z przewodami ssawnym i powrotnym, gwint wewnętrzny 3 /8", ze złączkami z tworzywa sztucznego do rur metalowych o śr. 8, 10 lub 12 mm, z przewodem pomiarowym wskaźnika poziomu 2" ,15 2" ,75 Fleo Bloc do instalacji 1 rurowej, z przewodem ssawnym, gwint wewnętrzny 3 /8", ze złączkami z tworzywa sztucznego do rur metalowych o śr. 6 lub 8 mm, z przewodem pomiarowym wskaźnika poziomu 2" ,60 2" ,15 1" ,70 1" ,35 Zakres stosowania: Instalacje olejowe wg DIN Armatura przyłączeniowa do zbiorników ze stali leżących lub stojących, wg DIN 6608, DIN 6616, DIN 6617 i DIN 661 do baterii zbiorników wg DIN 6620, forma B, połączonych dołem do zbiorników spawanych wg DIN 6625, usytuowanych w piwnicy. Dwukulowy zawór zwrotny z funkcją szybko odcięcia (możliwe uruchamianie za pomocą linki). Z uniwersalnymi złączkami mosiężnymi 10, 12 mm (na zasilaniu i powrocie). Do rur 8 mm należy oddzielnie zamówić komplet złączek o nr katalogowym , a do rur 6 mm o nr katalogo wym (str. 8.14). Złączki skręcane z mosiądzu (str. 8.14) 6, 8, 10 i 12 mm nadają się tylko do armatury firmy Oventrop. Tuleje wsporcze do cienkościennych rur o grubości ścianki 1 mm, str..17. Fleo Bloc o numerze kat , opis jak wyżej, jednakże z ogranicznikiem napełnienia (wg TRbF 511) ułatwiającym bezpieczne napełnianie z cystern samo chodowych (odpowiednio do 12 VbF) do baterii zbiorników wg DIN 6620, forma B, połączonych dołem do zbiorników spawanych wg DIN 6625, usytuowanych w piwnicy. Pobór oleju zawsze z poziomu 4 6 cm poniżej lustra. Gwarancja zassania najczystszego ole ju ze zbiornika. Wbudowany zawór zwrotny może być usunięty w przypadku zastosowania przyłącza Fleo Bloc do samodozorują cego przewodu ssawnego

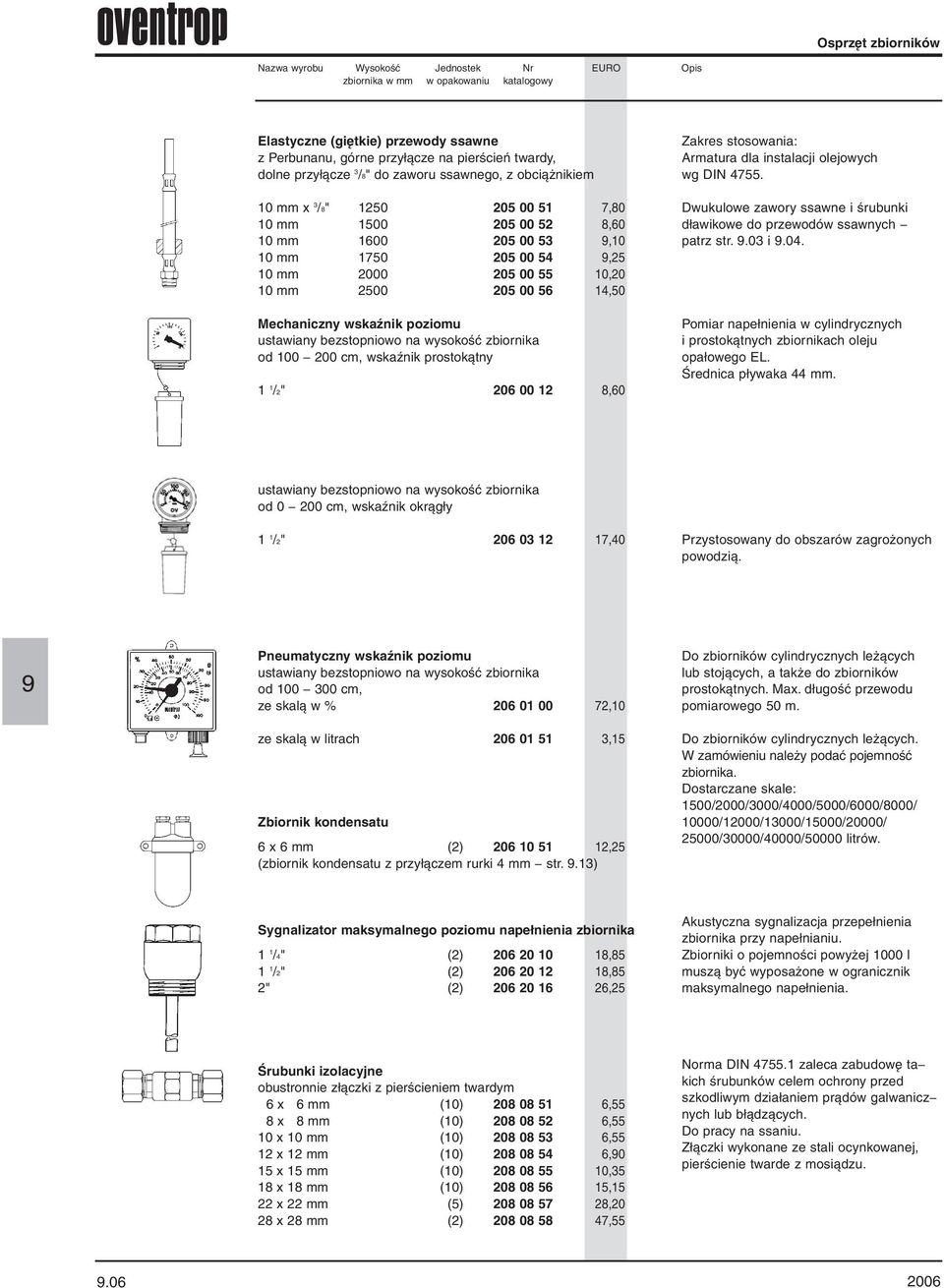

6 Osprzęt zbiorników Nazwa wyrobu Wysokość Jednostek Nr EURO Opis zbiornika w mm w opakowaniu katalogowy Elastyczne (giętkie) przewody ssawne z Perbunanu, górne przyłącze na pierścień twardy, dolne przyłącze 3 /8" do zaworu ssawnego, z obciążnikiem 10 mm 3 /8" ,80 10 mm ,60 10 mm ,10 10 mm ,25 10 mm ,20 10 mm ,50 Mechaniczny wskaźnik poziomu ustawiany bezstopniowo na wysokość zbiornika od cm, wskaźnik prostokątny 1 1 /2" ,60 Zakres stosowania: Armatura dla instalacji olejowych wg DIN Dwukulowe zawory ssawne i śrubunki dławikowe do przewodów ssawnych patrz str..03 i.04. Pomiar napełnienia w cylindrycznych i prostokątnych zbiornikach oleju opałowego EL. Średnica pływaka 44 mm. ustawiany bezstopniowo na wysokość zbiornika od cm, wskaźnik okrągły 1 1 /2" ,40 Przystosowany do obszarów zagrożonych powodzią. Pneumatyczny wskaźnik poziomu ustawiany bezstopniowo na wysokość zbiornika od cm, ze skalą w % ,10 ze skalą w litrach ,15 Zbiornik kondensatu 6 6 mm (2) ,25 (zbiornik kondensatu z przyłączem rurki 4 mm str..13) Do zbiorników cylindrycznych leżących lub stojących, a także do zbiorników prostokątnych. Ma. długość przewodu pomiarowego 50 m. Do zbiorników cylindrycznych leżących. W zamówieniu należy podać pojemność zbiornika. Dostarczane skale: 1500/2000/3000/4000/5000/6000/8000/ 10000/12000/13000/15000/20000/ 25000/30000/40000/50000 litrów. Sygnalizator maksymalnego poziomu napełnienia zbiornika 1 1 /4" (2) , /2" (2) ,85 2" (2) ,25 Akustyczna sygnalizacja przepełnienia zbiornika przy napełnianiu. Zbiorniki o pojemności powyżej 1000 l muszą być wyposażone w ogranicznik maksymalnego napełnienia. Śrubunki izolacyjne obustronnie złączki z pierścieniem twardym 6 6 mm (10) , mm (10) , mm (10) , mm (10) , mm (10) , mm (10) , mm (5) , mm (2) ,55 Norma DIN zaleca zabudowę ta kich śrubunków celem ochrony przed szkodliwym działaniem prądów galwanicz nych lub błądzących. Do pracy na ssaniu. Złączki wykonane ze stali ocynkowanej, pierścienie twarde z mosiądzu

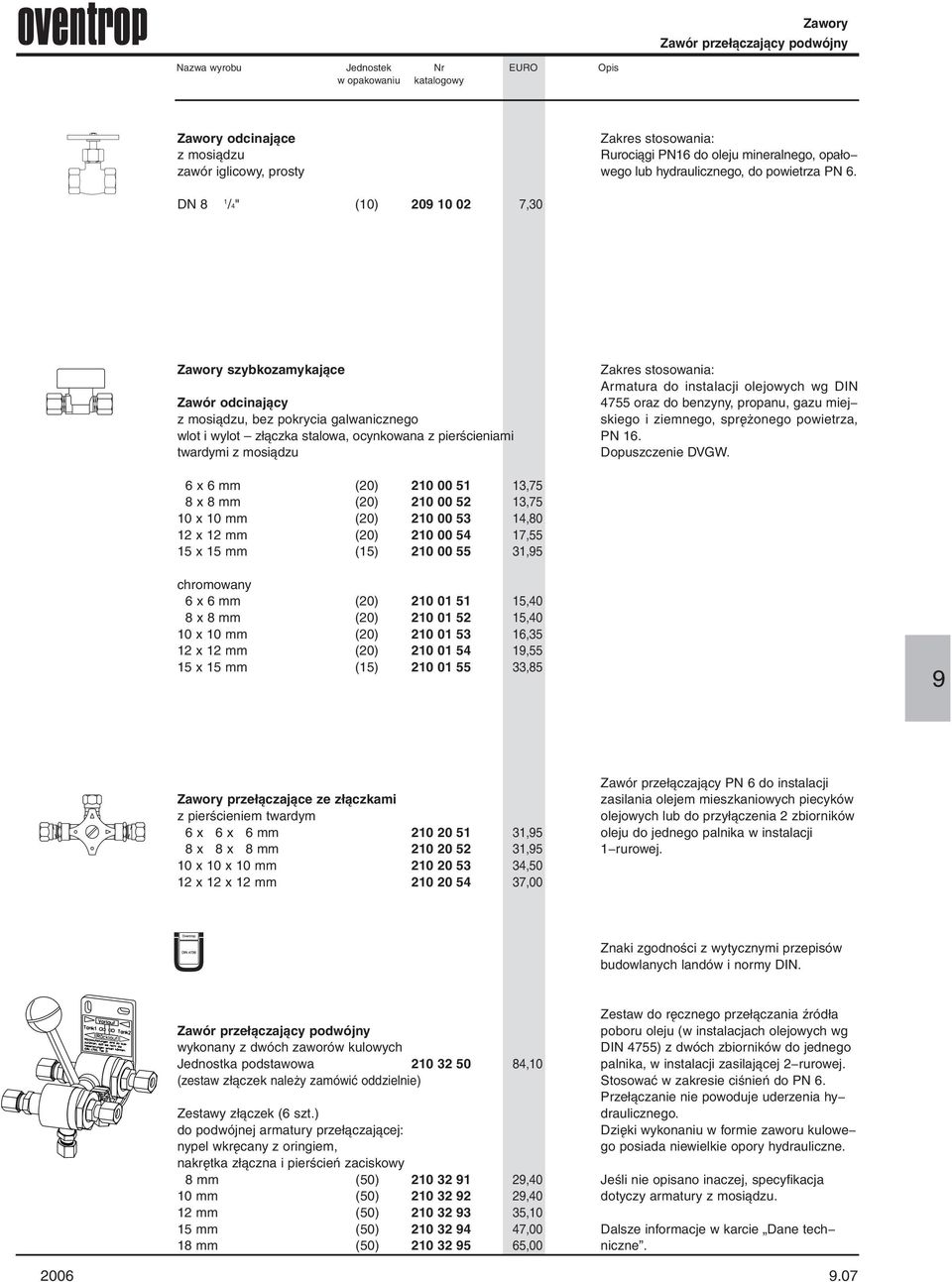

7 Zawory Zawór przełączający podwójny Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Zawory odcinające z mosiądzu zawór iglicowy, prosty Zakres stosowania: Rurociągi PN16 do oleju mineralnego, opało wego lub hydraulicznego, do powietrza PN 6. DN 8 1 /4" (10) ,30 Zawory szybkozamykające Zawór odcinający z mosiądzu, bez pokrycia galwanicznego wlot i wylot złączka stalowa, ocynkowana z pierścieniami twardymi z mosiądzu Zakres stosowania: Armatura do instalacji olejowych wg DIN 4755 oraz do benzyny, propanu, gazu miej skiego i ziemnego, sprężonego powietrza, PN 16. Dopuszczenie DVGW. 6 6 mm (20) , mm (20) , mm (20) , mm (20) , mm (15) ,5 chromowany 6 6 mm (20) , mm (20) , mm (20) , mm (20) , mm (15) ,85 Zawory przełączające ze złączkami z pierścieniem twardym mm , mm , mm , mm ,00 Zawór przełączający PN 6 do instalacji zasilania olejem mieszkaniowych piecyków olejowych lub do przyłączenia 2 zbiorników oleju do jednego palnika w instalacji 1 rurowej. Znaki zgodności z wytycznymi przepisów budowlanych landów i normy DIN. Zawór przełączający podwójny wykonany z dwóch zaworów kulowych Jednostka podstawowa ,10 (zestaw złączek należy zamówić oddzielnie) Zestawy złączek (6 szt.) do podwójnej armatury przełączającej: nypel wkręcany z oringiem, nakrętka złączna i pierścień zaciskowy 8 mm (50) ,40 10 mm (50) ,40 12 mm (50) ,10 15 mm (50) ,00 18 mm (50) ,00 Zestaw do ręcznego przełączania źródła poboru oleju (w instalacjach olejowych wg DIN 4755) z dwóch zbiorników do jednego palnika, w instalacji zasilającej 2 rurowej. Stosować w zakresie ciśnień do PN 6. Przełączanie nie powoduje uderzenia hy draulicznego. Dzięki wykonaniu w formie zaworu kulowe go posiada niewielkie opory hydrauliczne. Jeśli nie opisano inaczej, specyfikacja dotyczy armatury z mosiądzu. Dalsze informacje w karcie Dane tech niczne

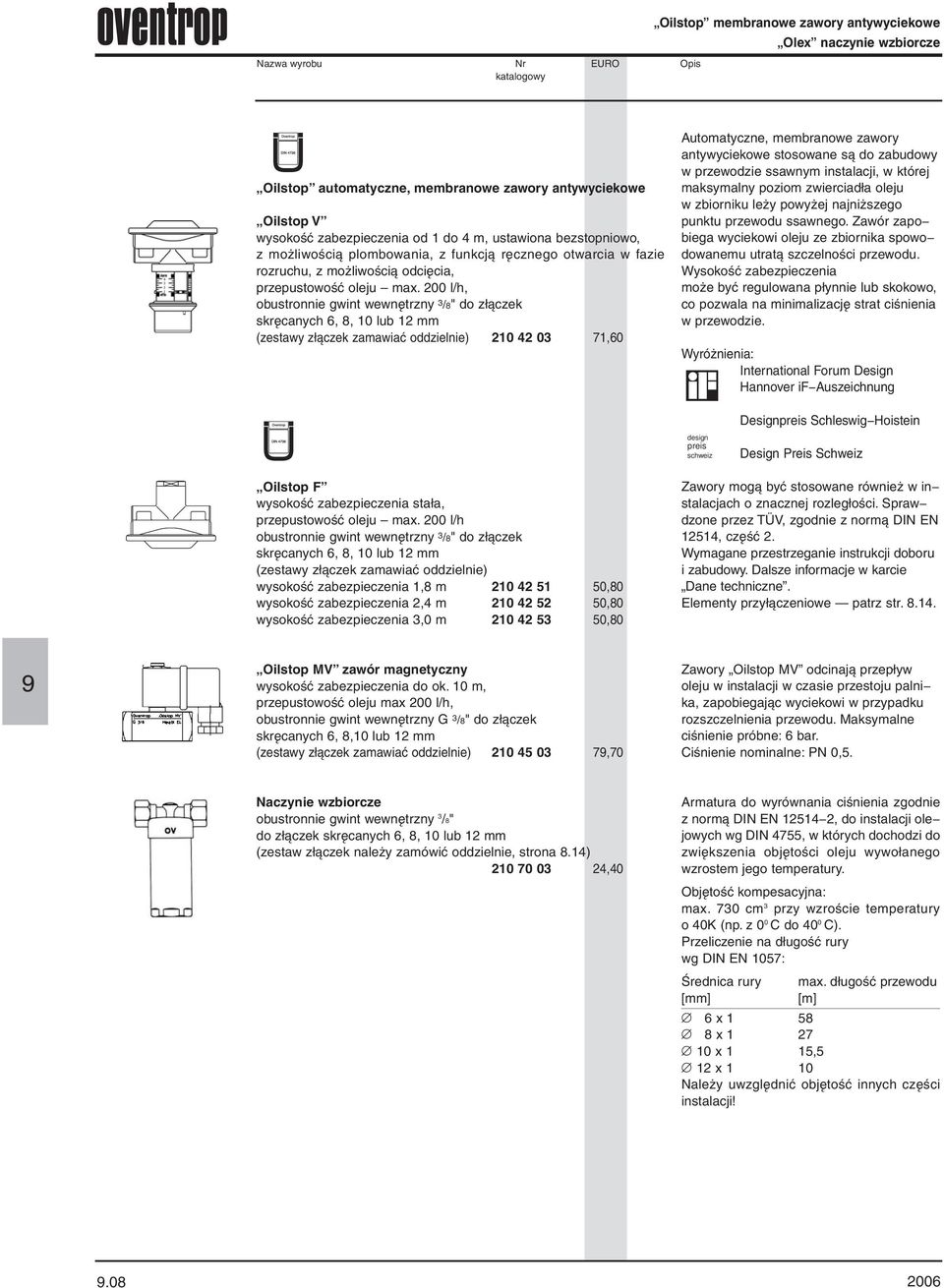

8 Nazwa wyrobu Nr EURO Opis katalogowy Oilstop membranowe zawory antywyciekowe Ole naczynie wzbiorcze Oilstop automatyczne, membranowe zawory antywyciekowe Oilstop V wysokość zabezpieczenia od 1 do 4 m, ustawiona bezstopniowo, z możliwością plombowania, z funkcją ręcznego otwarcia w fazie rozruchu, z możliwością odcięcia, przepustowość oleju ma. 200 l/h, obustronnie gwint wewnętrzny 3 /8" do złączek skręcanych 6, 8, 10 lub 12 mm (zestawy złączek zamawiać oddzielnie) ,60 Automatyczne, membranowe zawory antywyciekowe stosowane są do zabudowy w przewodzie ssawnym instalacji, w której maksymalny poziom zwierciadła oleju w zbiorniku leży powyżej najniższego punktu przewodu ssawnego. Zawór zapo biega wyciekowi oleju ze zbiornika spowo dowanemu utratą szczelności przewodu. Wysokość zabezpieczenia może być regulowana płynnie lub skokowo, co pozwala na minimalizację strat ciśnienia w przewodzie. Wyróżnienia: International Forum Design Hannover if Auszeichnung design preis schweiz Designpreis Schleswig Hoistein Design Preis Schweiz Oilstop F wysokość zabezpieczenia stała, przepustowość oleju ma. 200 l/h obustronnie gwint wewnętrzny 3 /8" do złączek skręcanych 6, 8, 10 lub 12 mm (zestawy złączek zamawiać oddzielnie) wysokość zabezpieczenia 1,8 m ,80 wysokość zabezpieczenia 2,4 m ,80 wysokość zabezpieczenia 3,0 m ,80 Zawory mogą być stosowane również w in stalacjach o znacznej rozległości. Spraw dzone przez TÜV, zgodnie z normą DIN EN 12514, część 2. Wymagane przestrzeganie instrukcji doboru i zabudowy. Dalsze informacje w karcie Dane techniczne. Elementy przyłączeniowe patrz str Oilstop MV zawór magnetyczny wysokość zabezpieczenia do ok. 10 m, przepustowość oleju ma 200 l/h, obustronnie gwint wewnętrzny G 3 /8" do złączek skręcanych 6, 8,10 lub 12 mm (zestawy złączek zamawiać oddzielnie) ,70 Zawory Oilstop MV odcinają przepływ oleju w instalacji w czasie przestoju palni ka, zapobiegając wyciekowi w przypadku rozszczelnienia przewodu. Maksymalne ciśnienie próbne: 6 bar. Ciśnienie nominalne: PN 0,5. Naczynie wzbiorcze obustronnie gwint wewnętrzny 3 /8" do złączek skręcanych 6, 8, 10 lub 12 mm (zestaw złączek należy zamówić oddzielnie, strona 8.14) ,40 Armatura do wyrównania ciśnienia zgodnie z normą DIN EN , do instalacji ole jowych wg DIN 4755, w których dochodzi do zwiększenia objętości oleju wywołanego wzrostem jego temperatury. Objętość kompesacyjna: ma. 730 cm 3 przy wzroście temperatury o 40K (np. z 0 0 C do 40 0 C). Przeliczenie na długość rury wg DIN EN 1057: Średnica rury ma. długość przewodu [mm] [m] , Należy uwzględnić objętość innych części instalacji!

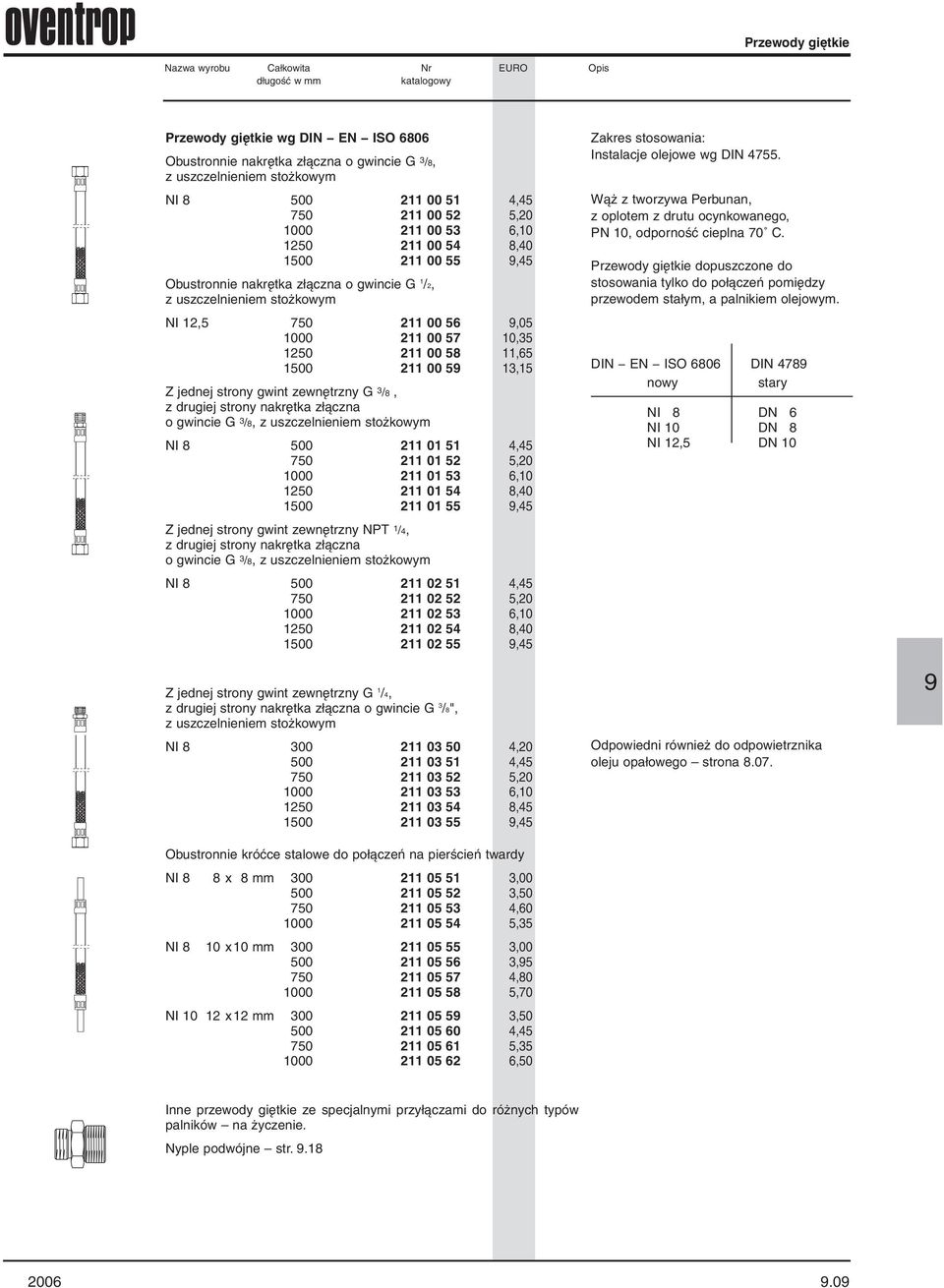

9 Przewody giętkie Nazwa wyrobu Całkowita Nr EURO Opis długość w mm katalogowy Przewody giętkie wg DIN EN ISO 6806 Obustronnie nakrętka złączna o gwincie G 3 /8, z uszczelnieniem stożkowym NI , , , , ,45 Obustronnie nakrętka złączna o gwincie G 1 /2, z uszczelnieniem stożkowym NI 12, , , , ,15 Z jednej strony gwint zewnętrzny G 3 /8, z drugiej strony nakrętka złączna o gwincie G 3 /8, z uszczelnieniem stożkowym NI , , , , ,45 Z jednej strony gwint zewnętrzny NPT 1 /4, z drugiej strony nakrętka złączna o gwincie G 3 /8, z uszczelnieniem stożkowym NI , , , , ,45 Z jednej strony gwint zewnętrzny G 1 /4, z drugiej strony nakrętka złączna o gwincie G 3 /8", z uszczelnieniem stożkowym NI , , , , , ,45 Obustronnie króćce stalowe do połączeń na pierścień twardy NI mm , , , ,35 NI mm , , , ,70 NI mm , , , ,50 Zakres stosowania: Instalacje olejowe wg DIN Wąż z tworzywa Perbunan, z oplotem z drutu ocynkowanego, PN 10, odporność cieplna 70 C. Przewody giętkie dopuszczone do stosowania tylko do połączeń pomiędzy przewodem stałym, a palnikiem olejowym. DIN EN ISO 6806 DIN 478 nowy stary NI 8 DN 6 NI 10 DN 8 NI 12,5 DN 10 Odpowiedni również do odpowietrznika oleju opałowego strona Inne przewody giętkie ze specjalnymi przyłączami do różnych typów palników na życzenie. Nyple podwójne str

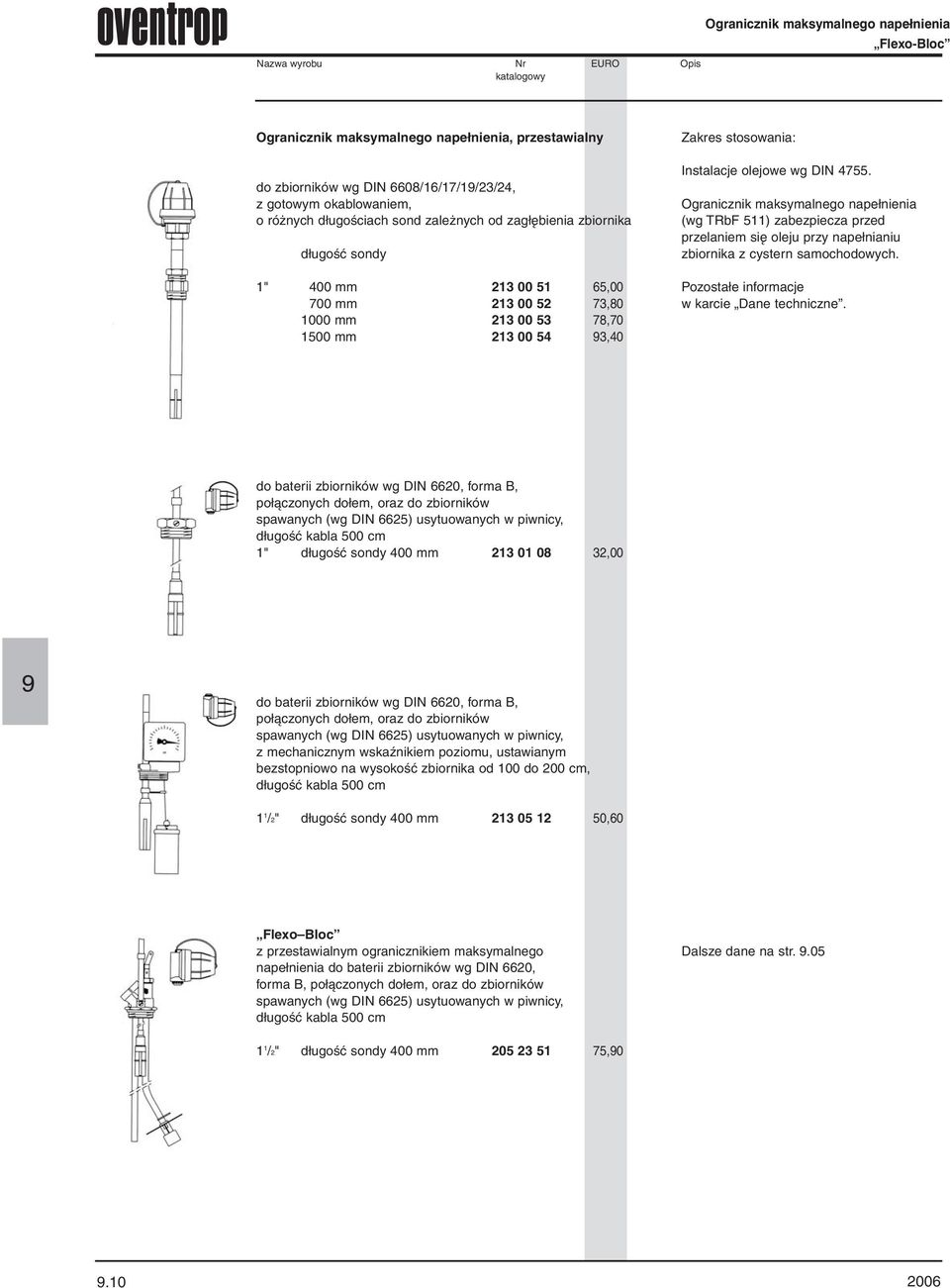

10 Nazwa wyrobu Nr EURO Opis katalogowy Ogranicznik maksymalnego napełnienia Fleo-Bloc Ogranicznik maksymalnego napełnienia, przestawialny do zbiorników wg DIN 6608/16/17/1/23/24, z gotowym okablowaniem, o różnych długościach sond zależnych od zagłębienia zbiornika długość sondy 1" 400 mm , mm , mm , mm ,40 Zakres stosowania: Instalacje olejowe wg DIN Ogranicznik maksymalnego napełnienia (wg TRbF 511) zabezpiecza przed przelaniem się oleju przy napełnianiu zbiornika z cystern samochodowych. Pozostałe informacje w karcie Dane techniczne. do baterii zbiorników wg DIN 6620, forma B, połączonych dołem, oraz do zbiorników spawanych (wg DIN 6625) usytuowanych w piwnicy, długość kabla 500 cm 1" długość sondy 400 mm ,00 do baterii zbiorników wg DIN 6620, forma B, połączonych dołem, oraz do zbiorników spawanych (wg DIN 6625) usytuowanych w piwnicy, z mechanicznym wskaźnikiem poziomu, ustawianym bezstopniowo na wysokość zbiornika od 100 do 200 cm, długość kabla 500 cm 1 1 /2" długość sondy 400 mm ,60 Fleo Bloc z przestawialnym ogranicznikiem maksymalnego napełnienia do baterii zbiorników wg DIN 6620, forma B, połączonych dołem, oraz do zbiorników spawanych (wg DIN 6625) usytuowanych w piwnicy, długość kabla 500 cm Dalsze dane na str /2" długość sondy 400 mm ,

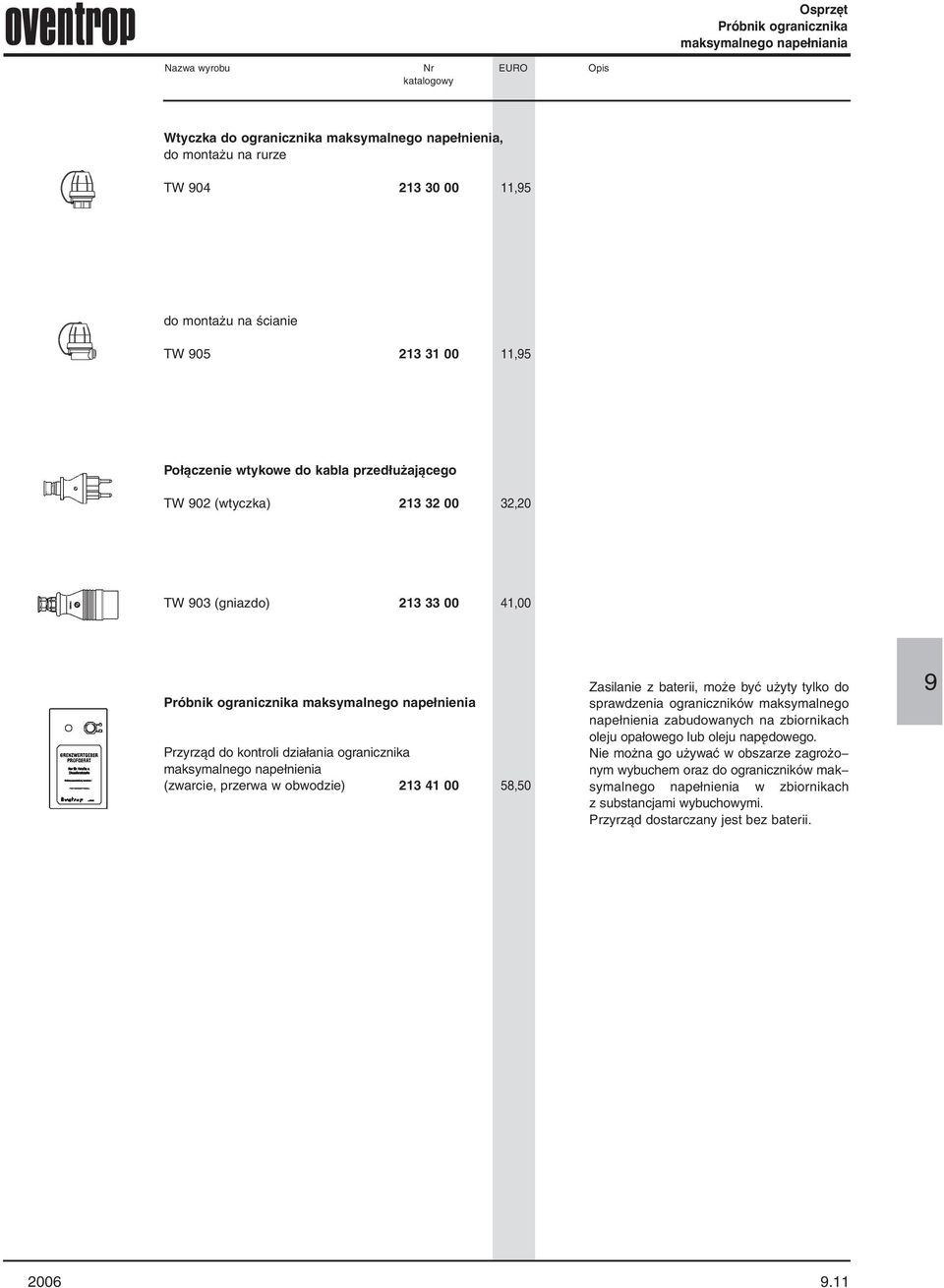

11 Osprzęt Próbnik ogranicznika maksymalnego napełniania Nazwa wyrobu Nr EURO Opis katalogowy Wtyczka do ogranicznika maksymalnego napełnienia, do montażu na rurze TW ,5 do montażu na ścianie TW ,5 Połączenie wtykowe do kabla przedłużającego TW 02 (wtyczka) ,20 TW 03 (gniazdo) ,00 Próbnik ogranicznika maksymalnego napełnienia Przyrząd do kontroli działania ogranicznika maksymalnego napełnienia (zwarcie, przerwa w obwodzie) ,50 Zasilanie z baterii, może być użyty tylko do sprawdzenia ograniczników maksymalnego napełnienia zabudowanych na zbiornikach oleju opałowego lub oleju napędowego. Nie można go używać w obszarze zagrożo nym wybuchem oraz do ograniczników mak symalnego napełnienia w zbiornikach z substancjami wybuchowymi. Przyrząd dostarczany jest bez baterii

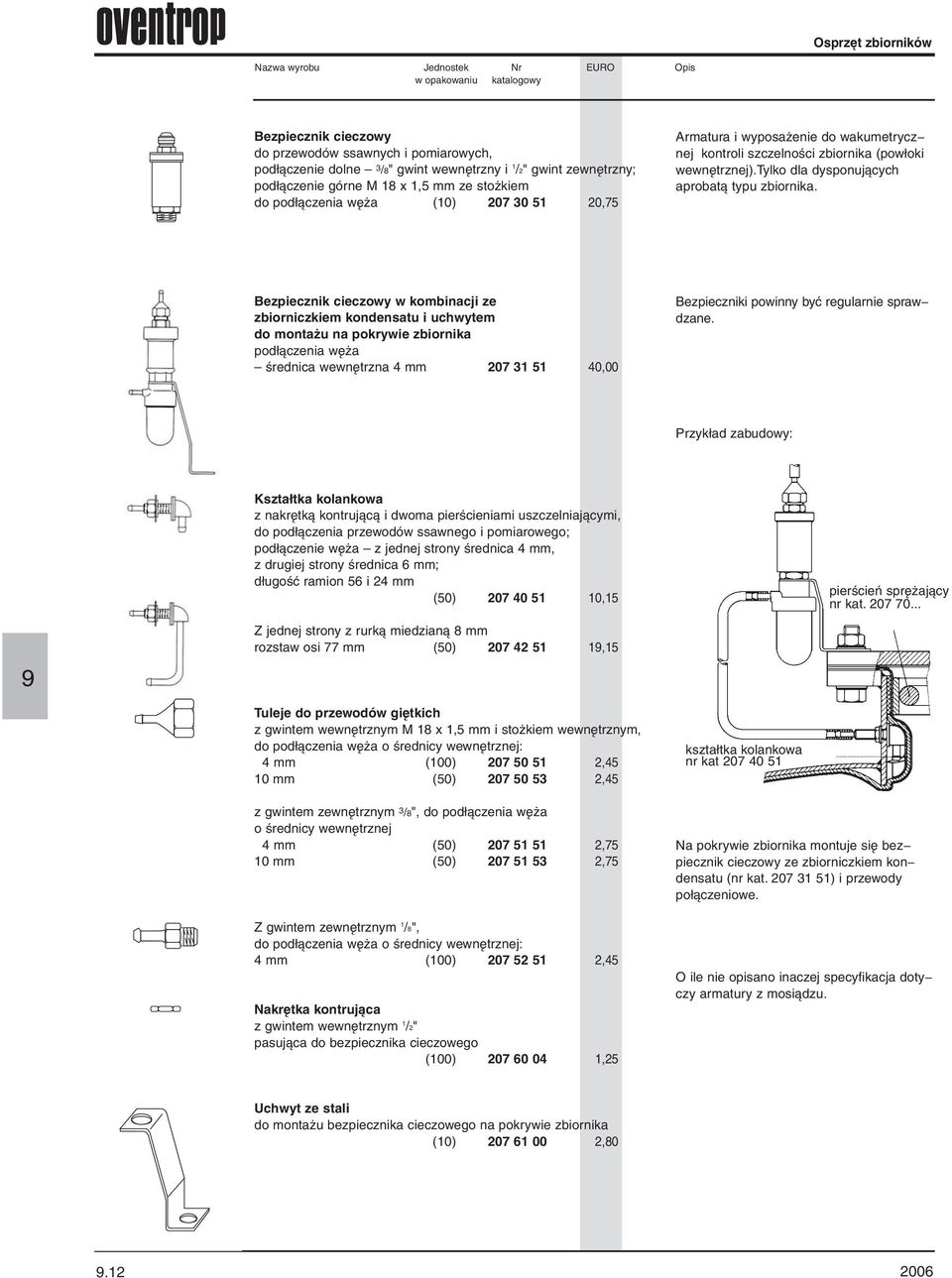

12 Osprzęt zbiorników Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Bezpiecznik cieczowy do przewodów ssawnych i pomiarowych, podłączenie dolne 3 /8" gwint wewnętrzny i 1 /2" gwint zewnętrzny; podłączenie górne M 18 1,5 mm ze stożkiem do podłączenia węża (10) ,75 Armatura i wyposażenie do wakumetrycz nej kontroli szczelności zbiornika (powłoki wewnętrznej).tylko dla dysponujących aprobatą typu zbiornika. Bezpiecznik cieczowy w kombinacji ze zbiorniczkiem kondensatu i uchwytem do montażu na pokrywie zbiornika podłączenia węża średnica wewnętrzna 4 mm ,00 Bezpieczniki powinny być regularnie spraw dzane. Przykład zabudowy: Kształtka kolankowa z nakrętką kontrującą i dwoma pierścieniami uszczelniającymi, do podłączenia przewodów ssawnego i pomiarowego; podłączenie węża z jednej strony średnica 4 mm, z drugiej strony średnica 6 mm; długość ramion 56 i 24 mm (50) ,15 pierścień sprężający nr kat Z jednej strony z rurką miedzianą 8 mm rozstaw osi 77 mm (50) ,15 Tuleje do przewodów giętkich z gwintem wewnętrznym M 18 1,5 mm i stożkiem wewnętrznym, do podłączenia węża o średnicy wewnętrznej: 4 mm (100) ,45 10 mm (50) ,45 z gwintem zewnętrznym 3 /8", do podłączenia węża o średnicy wewnętrznej 4 mm (50) ,75 10 mm (50) ,75 Z gwintem zewnętrznym 1 /8", do podłączenia węża o średnicy wewnętrznej: 4 mm (100) ,45 Nakrętka kontrująca z gwintem wewnętrznym 1 /2" pasująca do bezpiecznika cieczowego (100) ,25 kształtka kolankowa nr kat Na pokrywie zbiornika montuje się bez piecznik cieczowy ze zbiorniczkiem kon densatu (nr kat ) i przewody połączeniowe. O ile nie opisano inaczej specyfikacja doty czy armatury z mosiądzu. Uchwyt ze stali do montażu bezpiecznika cieczowego na pokrywie zbiornika (10) ,

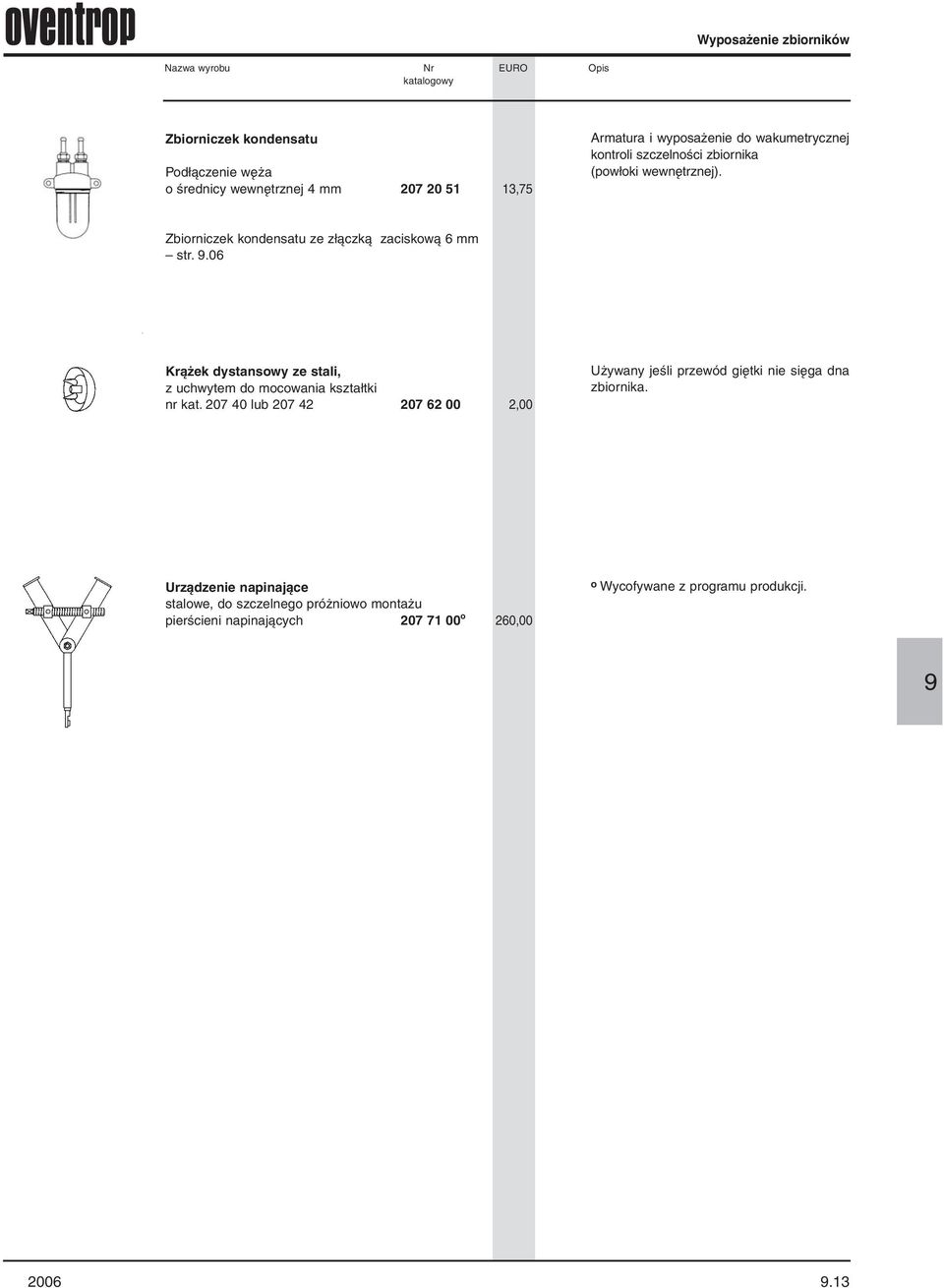

13 Wyposażenie zbiorników Nazwa wyrobu Nr EURO Opis katalogowy Zbiorniczek kondensatu Podłączenie węża o średnicy wewnętrznej 4 mm ,75 Armatura i wyposażenie do wakumetrycznej kontroli szczelności zbiornika (powłoki wewnętrznej). Zbiorniczek kondensatu ze złączką zaciskową 6 mm str..06 Krążek dystansowy ze stali, z uchwytem do mocowania kształtki nr kat lub ,00 Używany jeśli przewód giętki nie sięga dna zbiornika. Urządzenie napinające stalowe, do szczelnego próżniowo montażu pierścieni napinających o 260,00 o Wycofywane z programu produkcji

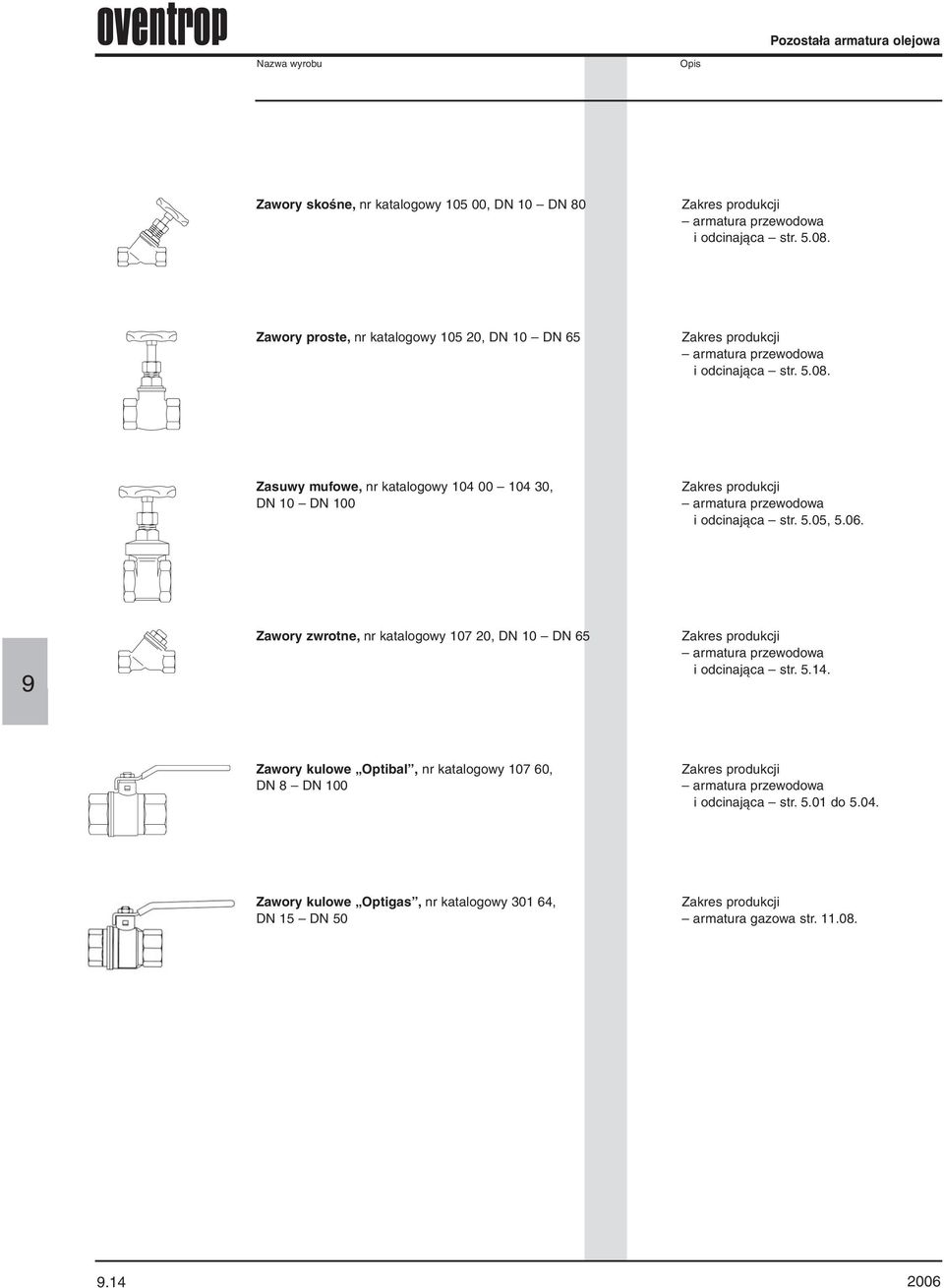

14 Pozostała armatura olejowa Nazwa wyrobu Opis Zawory skośne, nr katalogowy , DN 10 DN 80 Zakres produkcji armatura przewodowa i odcinająca str Zawory proste, nr katalogowy , DN 10 DN 65 Zakres produkcji armatura przewodowa i odcinająca str Zasuwy mufowe, nr katalogowy , DN 10 DN 100 Zakres produkcji armatura przewodowa i odcinająca str. 5.05, Zawory zwrotne, nr katalogowy , DN 10 DN 65 Zakres produkcji armatura przewodowa i odcinająca str Zawory kulowe Optibal, nr katalogowy , DN 8 DN 100 Zakres produkcji armatura przewodowa i odcinająca str do Zawory kulowe Optigas, nr katalogowy , DN 15 DN 50 Zakres produkcji armatura gazowa str

15 Przegląd technik połączeniowych Połączenie rur i armatury olejowej w instalacjach olejowych. Gwint armatury Gwint wewnętrzny 3 /8" gwint wewnętrzny do złączek skręcanych 3 /8" gwint zewnętrzny ze stożkiem do połączenia węża Złączka z pierście niem twardym dostarczana wraz z armaturą Rura/ przewód Dodatkowe złączki/łączniki Materiał Przykłady wytwórcy Typ Przykłady wytwórcy Rura miedziana Wieland Kabelmetall Pierścień zaciskowy lub twardy Ofi Oil Złączki skręcane str Ofi Oil Złączki skręcane z pierścieniem twardym str..16,.17 Nie wymagane, jeśli złącze jest scalone z armaturą Nie wymagane, jeśli wąż posiada podłączenie gwintowe wewnętrzne i/lub zewnętrzne Węże elastyczne Oventrop (str..0) Podwójny nypel Podwójny nypel Ofi Oil (str..18) Rura stalowa Manesmann Thyssen Nie wymagane, jeśli połączenie jest skręcane Powyższy opis nie może być traktowany jako wyczerpujący wszystkie możliwości

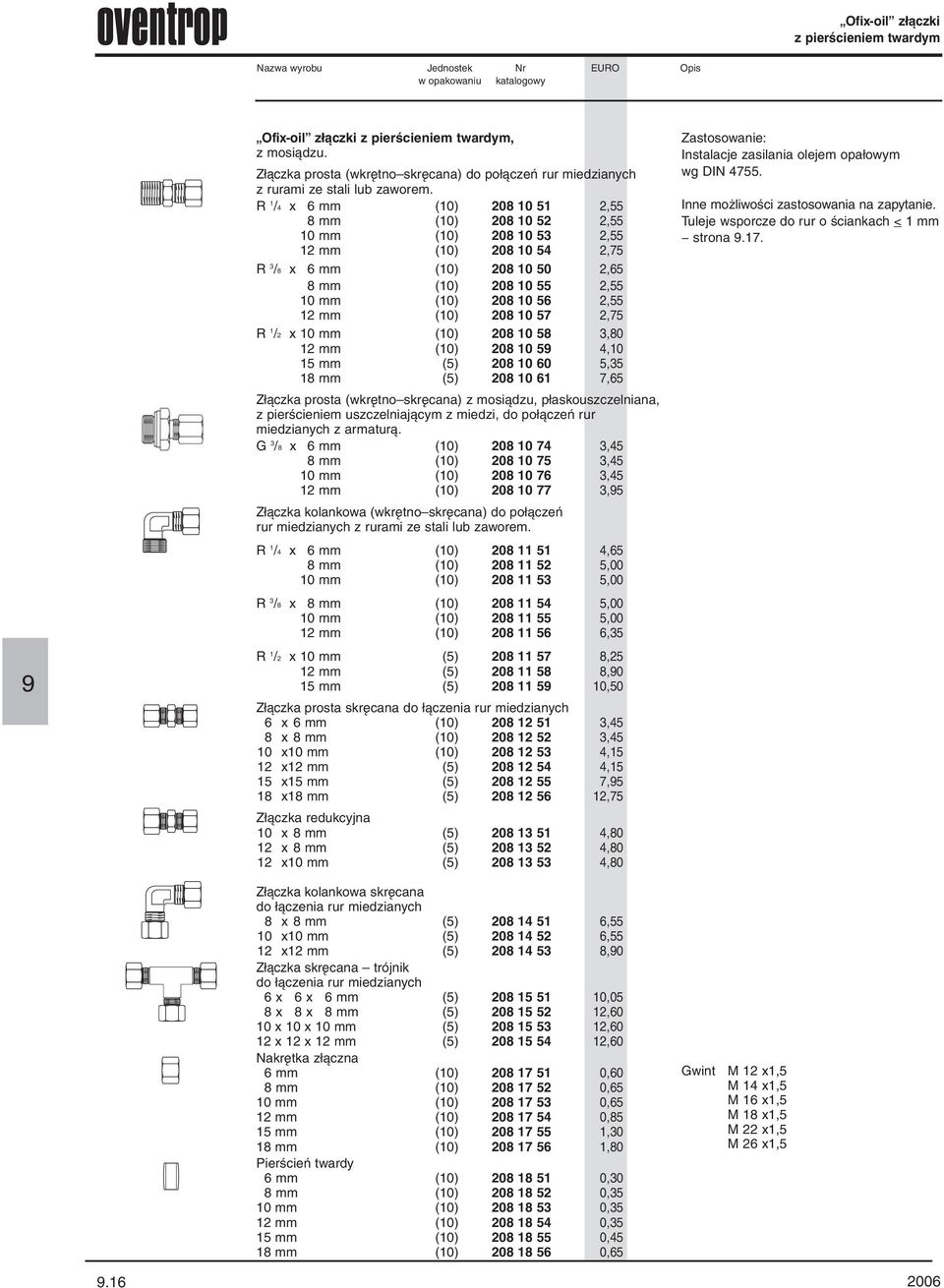

16 Ofi-oil złączki z pierścieniem twardym Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Ofi-oil złączki z pierścieniem twardym, z mosiądzu. Złączka prosta (wkrętno skręcana) do połączeń rur miedzianych z rurami ze stali lub zaworem. R 1 /4 6 mm (10) ,55 8 mm (10) ,55 10 mm (10) ,55 12 mm (10) ,75 R 3 /8 6 mm (10) ,65 8 mm (10) ,55 10 mm (10) ,55 12 mm (10) ,75 R 1 /2 10 mm (10) ,80 12 mm (10) ,10 15 mm (5) ,35 18 mm (5) ,65 Złączka prosta (wkrętno skręcana) z mosiądzu, płaskouszczelniana, z pierścieniem uszczelniającym z miedzi, do połączeń rur miedzianych z armaturą. G 3 /8 6 mm (10) ,45 8 mm (10) ,45 10 mm (10) ,45 12 mm (10) ,5 Złączka kolankowa (wkrętno skręcana) do połączeń rur miedzianych z rurami ze stali lub zaworem. R 1 /4 6 mm (10) ,65 8 mm (10) ,00 10 mm (10) ,00 R 3 /8 8 mm (10) ,00 10 mm (10) ,00 12 mm (10) ,35 R 1 /2 10 mm (5) ,25 12 mm (5) ,0 15 mm (5) ,50 Złączka prosta skręcana do łączenia rur miedzianych 6 6 mm (10) , mm (10) , mm (10) , mm (5) , mm (5) , mm (5) ,75 Złączka redukcyjna 10 8 mm (5) , mm (5) , mm (5) ,80 Złączka kolankowa skręcana do łączenia rur miedzianych 8 8 mm (5) , mm (5) , mm (5) ,0 Złączka skręcana trójnik do łączenia rur miedzianych mm (5) , mm (5) , mm (5) , mm (5) ,60 Nakrętka złączna 6 mm (10) ,60 8 mm (10) ,65 10 mm (10) ,65 12 mm (10) ,85 15 mm (10) ,30 18 mm (10) ,80 Pierścień twardy 6 mm (10) ,30 8 mm (10) ,35 10 mm (10) ,35 12 mm (10) ,35 15 mm (10) ,45 18 mm (10) ,65 Zastosowanie: Instalacje zasilania olejem opałowym wg DIN Inne możliwości zastosowania na zapytanie. Tuleje wsporcze do rur o ściankach < 1 mm strona.17. Gwint M 12 1,5 M 14 1,5 M 16 1,5 M 18 1,5 M 22 1,5 M 26 1,

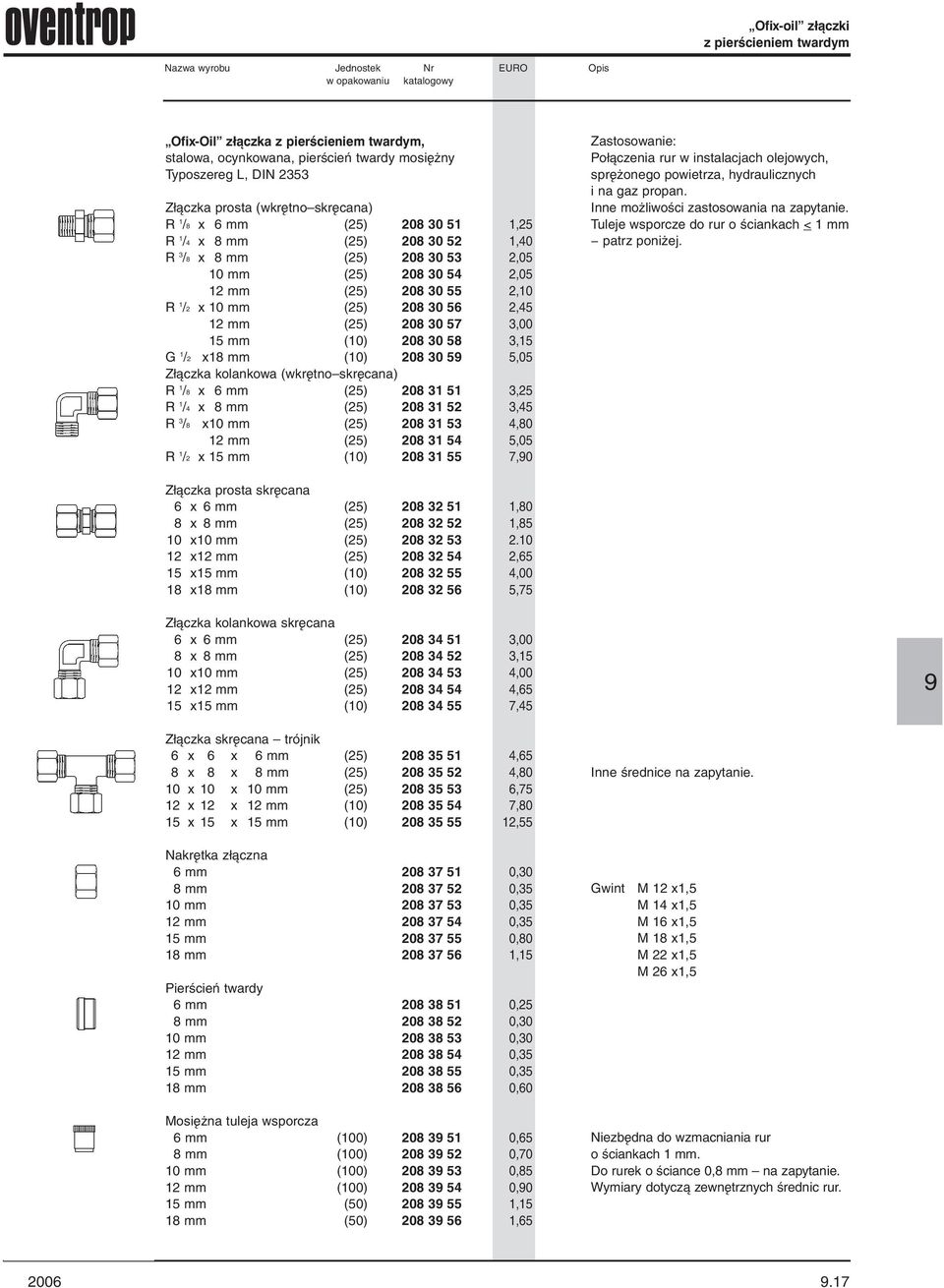

17 Ofi-oil złączki z pierścieniem twardym Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Ofi-Oil złączka z pierścieniem twardym, stalowa, ocynkowana, pierścień twardy mosiężny Typoszereg L, DIN 2353 Złączka prosta (wkrętno skręcana) R 1 /8 6 mm (25) ,25 R 1 /4 8 mm (25) ,40 R 3 /8 8 mm (25) ,05 10 mm (25) ,05 12 mm (25) ,10 R 1 /2 10 mm (25) ,45 12 mm (25) ,00 15 mm (10) ,15 G 1 /2 18 mm (10) ,05 Złączka kolankowa (wkrętno skręcana) R 1 /8 6 mm (25) ,25 R 1 /4 8 mm (25) ,45 R 3 /8 10 mm (25) ,80 12 mm (25) ,05 R 1 /2 15 mm (10) ,0 Zastosowanie: Połączenia rur w instalacjach olejowych, sprężonego powietrza, hydraulicznych i na gaz propan. Inne możliwości zastosowania na zapytanie. Tuleje wsporcze do rur o ściankach < 1 mm patrz poniżej. Złączka prosta skręcana 6 6 mm (25) , mm (25) , mm (25) mm (25) , mm (10) , mm (10) ,75 Złączka kolankowa skręcana 6 6 mm (25) , mm (25) , mm (25) , mm (25) , mm (10) ,45 Złączka skręcana trójnik mm (25) , mm (25) , mm (25) , mm (10) , mm (10) ,55 Nakrętka złączna 6 mm ,30 8 mm ,35 10 mm ,35 12 mm ,35 15 mm ,80 18 mm ,15 Pierścień twardy 6 mm ,25 8 mm ,30 10 mm ,30 12 mm ,35 15 mm ,35 18 mm ,60 Mosiężna tuleja wsporcza 6 mm (100) ,65 8 mm (100) ,70 10 mm (100) ,85 12 mm (100) ,0 15 mm (50) ,15 18 mm (50) ,65 Inne średnice na zapytanie. Gwint M 12 1,5 M 14 1,5 M 16 1,5 M 18 1,5 M 22 1,5 M 26 1,5 Niezbędna do wzmacniania rur o ściankach 1 mm. Do rurek o ściance 0,8 mm na zapytanie. Wymiary dotyczą zewnętrznych średnic rur

18 Ofi-oil nyple podwójne Nazwa wyrobu Jednostek Nr EURO Opis w opakowaniu katalogowy Ofi Oil, podwójne nyple rurowe z mosiądzu obustronnie stożek wewnętrzny do połączenia wąż/wąż, wąż/palnik wzgl. wąż/armatura G 1 /4 G 3 /8 (10) ,25 G 3 /8 G 3 /8 (10) ,25 G 1 /2 G 1 /2 (10) ,40 G 3 /8 G 1 /2 (10) ,10 Zakres stosowania: Instalacje olejowe wg DIN 4755 jednostronnie wewnętrzny stożek do połączeń wąż/palnik, wąż/armatura G 1 /4* R 3 /8* (10) ,25 G 3 /8* NPT 1 /8 (10) ,25 G 3 /8* NPT 1 /4 (10) ,25 G 3 /8* G 1 /8 (10) ,25 G 3 /8* G 1 /4 (10) ,25 G 1 /2* NPT 1 /4 (50) ,80 * ze stożkiem wewnętrznym G 1 /4* G 1 /4 (10) ,25 G 3 /8* R 3 /8 (10) ,25 G 3 /8* R 1 /2 (10) ,75 G 1 /2* R 1 /2 (50) ,00 * ze stożkiem wewnętrznym. Podwójny nypel kolankowy z mosiądzu, z wewnętrznym stożkiem do połączeń wąż/palnik lub wąż/armatura G 3 /8* NPT 1 /8" (10) ,75 G 3 /8* NPT 1 /4" (10) ,75 G 3 /8* R 3 /8" (10) ,75 G 3 /8* G 1 /8" (10) ,75 * ze stożkiem wewnętrznym
