PATCHCRODY I PIGTAILE

Transkrypt

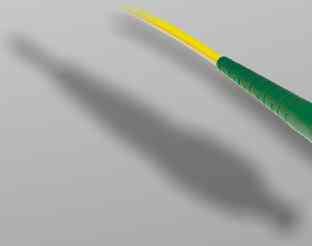

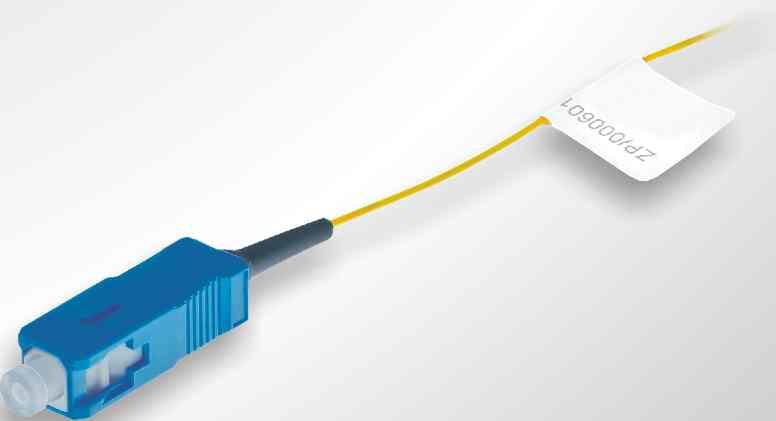

1 PATCHCRODY I PIGTAILE BKT Elektronik ma ponad 10 lat doœwiadczenia w produkcji produktów œwiat³owodowych przy u yciu maszyn polerskich i nowoczesnych urz¹dzeñ pomiarowych. Seria produktów QuickFiber zosta³a zaprojektowana by wspieraæ naszych dystrybutorów oferuj¹c produkty wysokiej jakoœci w krótkim czasie. Seria powsta³a tak e z myœl¹ by zaoferowaæ najbardziej popularne produkty w konkurencyjnych cenach wraz z mo liwoœci¹ indywidualnego oznaczania i pakowania produktów zgodnie z wymogami klienta. Seria QuickFiber jest przeznaczona do sieci LAN WAN jak równie do zaawansowanych sieci telekomunikacyjnych. Patchcordy i pigtaile dostêpne s¹ w wykonaniach jednomodowych OS1 (9/125µm) oraz wielomodowych OM1 (62,5/125µm), OM2 (50/125µm) i OM3 (50/125µm). Dostêpne z³¹cza to: FC, FC APC, LC, SC, SC APC, ST. Wszystkie komponenty produkcyjne zosta³y dok³adnie wyselekcjonowane by oferowaæ niepodwa aln¹ jakoœæ finalnego produktu. Cechy produktu Niska t³umiennoœæ. Kable niskopalne LSZH. Ceramiczne ferule najwy szej jakoœci. Zgodnoœæ z RoHS. Indywidualny numer seryjny na ka dym produkcie. Zastosowanie Sieci telekomunikacyjne. Sieci LAN, WAN. Instalacje CCTV. FFTH. Pigtaile Kabel LSZH Easy Strip. Numer seryjny zawieraj¹cy informacje o partii, dacie produkcji i pomiarach. Mechanicznie polerowane ferule ceramiczne. Tolerancja d³ugoœci Maksymalna tolerancja d³ugoœci wynosi cm. Polerowanie Z³¹cza wielomodowe polerowane s¹ do standardu PC, a jednomodowe do standardu UPC i APC 8. Kable (pigtaile) Polerowanie T³umiennoœæ Reflektancja Wielomodowe Jednomodowe PC UPC APC 0,3dB 0,3dB 0,3dB - 52dB 62dB Rodzaj kabla Œrednica kabla Maksymalna si³a naci¹gu przy instalacji Maksymalna si³a naci¹gu po instalacji Minimalny promieñ zgiêcia po instalacji Jednomodowe Wielomodowe OM1 Wielomodowe OM2 Wielomodowe OM3 easy strip easy strip easy strip easy strip 900 µm 900 µm 900 µm 900 µm 6N 6N 6N 6N 3N 3N 3N 3N 30 mm 30 mm 30 mm 30 mm 75

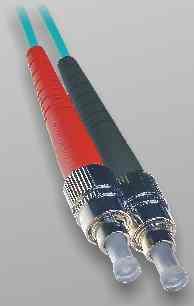

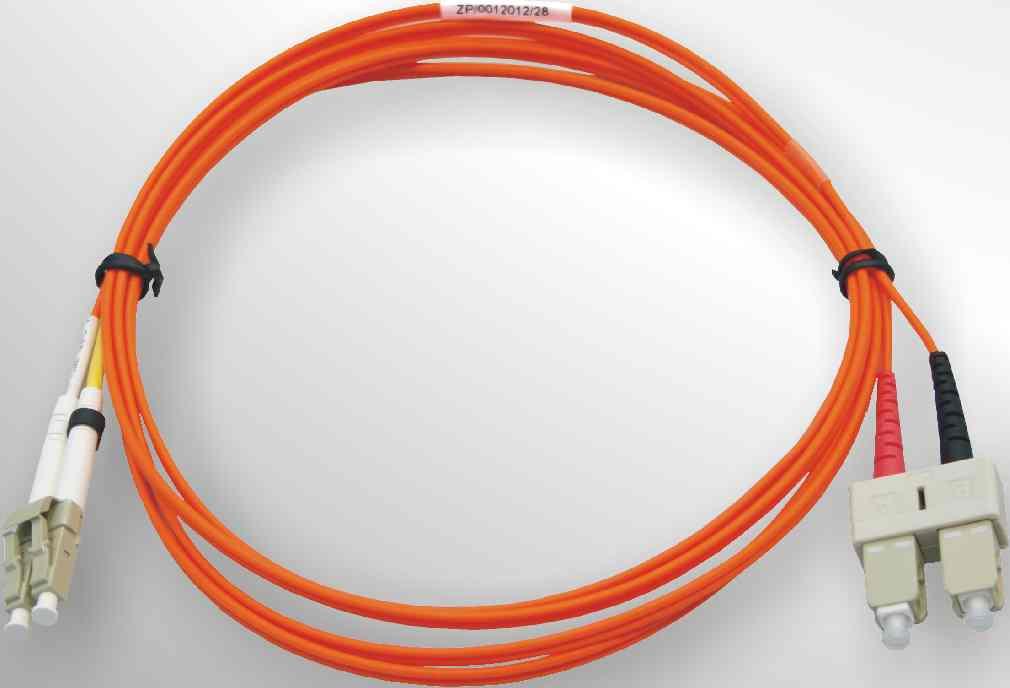

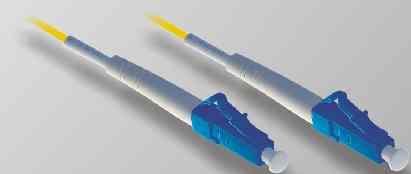

2 PATCHCORDY I PIGTAILE Kolory konfekcji pigtaili Z³¹cze FC Os³onka FC Z³¹cze LC Os³onka LC Z³¹cze SC Os³onka SC Z³¹cze ST Os³onka ST Z³¹cze MTRJ Os³onka MTRJ Kolor kabla Kolor p³aszcza Jednomodowe UPC Jednomodowe OM1 Wielomodowe OM1, OM2 Wielomodowe OM3 metaliczny metaliczny metaliczny metaliczny czarny czarny czarny czarny niebieski zielony be owy be owy bia³y bia³y bia³y bia³y niebieski zielony be owy be owy czarny czarny czarny czarny metaliczny metaliczny metaliczny metaliczny czarny - czarny czarny czarny - czarny czarny czarny - czarny czarny ó³ty ó³ty OM1 niebieski OM2 zielony turkusowy ó³ty ó³ty OM1 niebieski OM2 zielony turkusowy Patchcordy Dodatkowy znacznik kierunku w przypadku gdy os³onki s¹ tego samego koloru. Taœma zapobiegaj¹ca rozwijaniu. Czarne i czerwone os³onki do identyfikowania kierunku. Mechanicznie polerowane ferule ceramiczne. Kabel LSZH. Polerowanie Polerowanie T³umiennoœæ Reflektancja Wielomodowe Jednomodowe PC UPC APC 0,3dB 0,3dB 0,3dB - 52dB 62dB 76

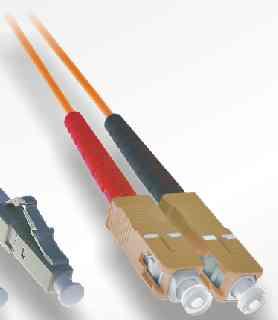

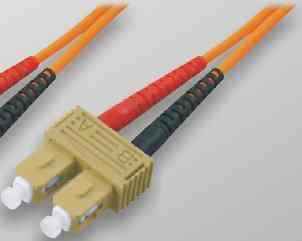

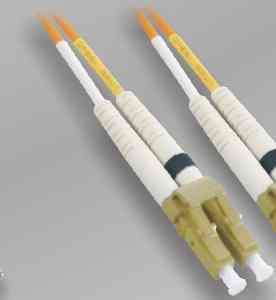

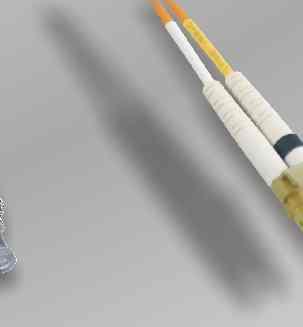

3 PATCHCORDY I PIGTAILE Kable duplex Rodzaj w³ókna Œrednica rdzenia Œrednica pow³oki w³ókna Œrednica kabla dla patchcordów LC i hybryd LC Œrednica kabla dla patchcordów innych ni LC i hybryd LC Maksymalna si³a naci¹gu przy instalacji Maksymalna si³a naci¹gu po instalacji Minimalny promieñ zgiêcia przy instalacji Minimalny promieñ zgiêcia po instalacji Waga kabla 2 mm (duplex) Waga kabla 3 mm (duplex) Jednomodowe UPC Wielomodowe OM1, OM2 Wielomodowe OM3 SM G652.D MM MM 9 µm 50 µm i 62,5 µm 50 µm LSZH LSZH LSZH 2 mm 2 mm 2 mm 2 mm 3 mm 3 mm 400N 400N 400N 200N 200N 200N 30 mm 30 mm 30 mm 45 mm 45 mm 45 mm 9kg/km 9kg/km 9kg/km 16kg/km 16kg/km 16kg/km Kolory konfekcji duplex Z³¹cze FC Os³onka FC Z³¹cze LC Os³onka LC Klamra duplexowa LC Z³¹cze SC Os³onka SC Klamra duplexowa SC Z³¹cze ST Os³onka ST Kolor kabla Jednomodowe UPC Jednomodowe APC Wielomodowe OM1, OM2 Wielomodowe OM3 metaliczny metaliczny metaliczny metaliczny czarny i czerwony zielony czarny i czerwony czarny i czerwony niebieski - be owy be owy bia³y - bia³y bia³y niebieski - be owy be owy niebieski zielony be owy be owy czarny i czerwony zielony czarny i czerwony czarny i czerwony niebieski zielony be owy be owy metaliczny metaliczny metaliczny metaliczny czarny i czerwony - czarny i czerwony czarny i czerwony ó³ty ó³ty pomarañczowy turkusowy Pigtail ST MM OM1 Pigtail LC MM OM2 Pigtail SC APC SM Patchcord Simplex LC-LC SM Patchcord duplex SC-SC SM Patchcord duplex SC-SC MM Patchcord Simplex SC-SC SM Patchcord Simplex ST-ST SM Patchcord duplex FC-FC MM OM3 Patchcord duplex FC-FC SM Patchcord Simplex LC-LC MM Patchcord Simplex LC-LC SM 77

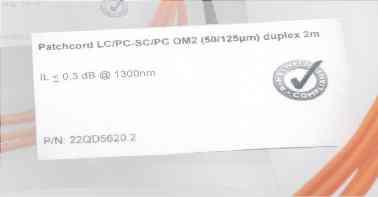

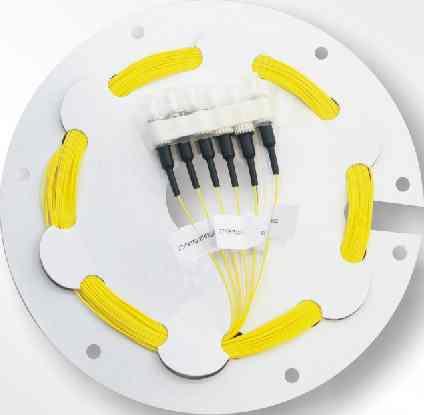

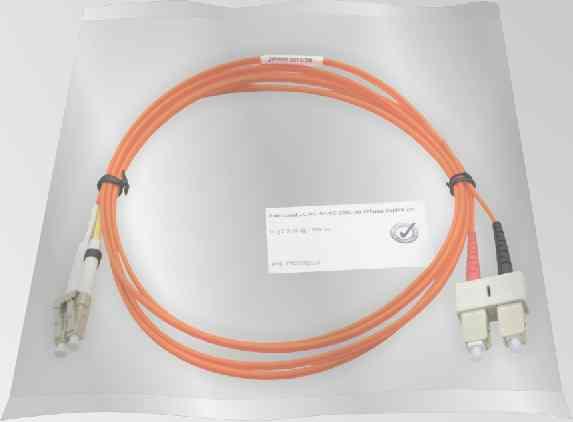

4 PATCHCORDY I PIGTAILE Standardowe pakowanie Œrednica zwijania ok 16 cm. Po zwiniêciu patchcord zabezpieczony taœm¹ przed rozwijaniem. Standardowa konfekcja - zgrzewane worki foliowe. W œrodku znajdujê siê etykieta, która zawiera: nazwê produktu, d³ugoœæ, maksymaln¹ dopuszczaln¹ t³umiennoœæ, minimaln¹ dopuszczaln¹ reflektancjê (jednomody), indeks. Pigtaile w iloœci 6 szt. s¹ nawiniête na papierowy kr¹ ek. Indywidualne pakowanie Oferujemy naszym klientom szeroki wybór mo liwoœci pakowania: woreczki strunowe, kolorowe etykiety z logo klienta, kody kreskowe, inne. Sposób zamawiania 22Q Rodzaj kabla Rodzaj w³ókna Pierwsze z³¹cze Drugie z³¹cze Wariant pakowania. D³ugoœæ (m) D-duplex S-simplex P-pigtail 9-SM OS1 5-MM OM2 6-MM OM1 3-MMOM3 1-ST 2-SC 3-SC APC 4-FC 5-FC APC 6-LC 0-brak 1-ST 2-SC 3-SC APC 4-FC 5-FC APC 6-LC 0-worek foliowy Z-worek strunowy C-12 kolorów pigtaili S-etykieta klienta Przyk³ad: 22QD Patchcord SC/PC-ST/PC OM2 (50/125) duplex 2 m 78

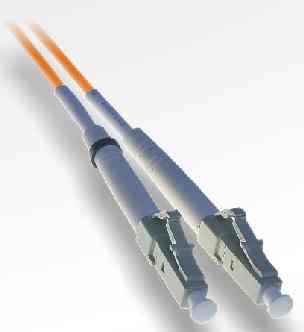

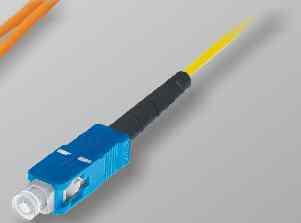

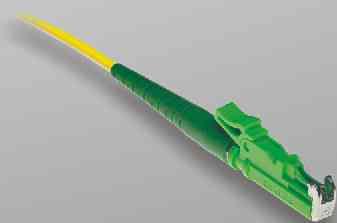

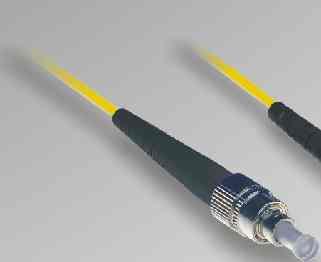

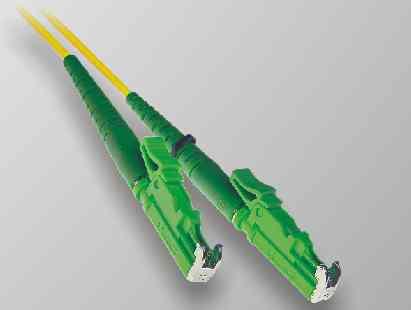

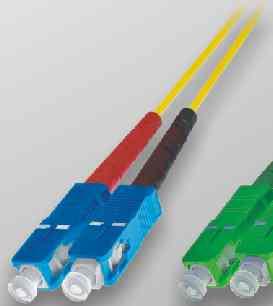

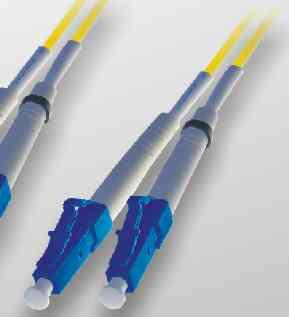

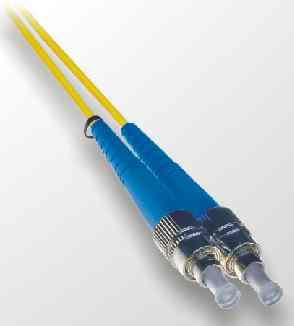

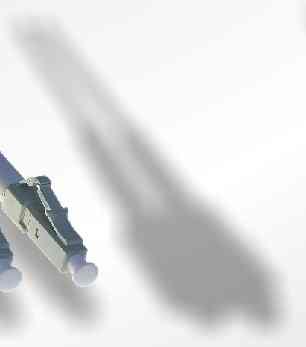

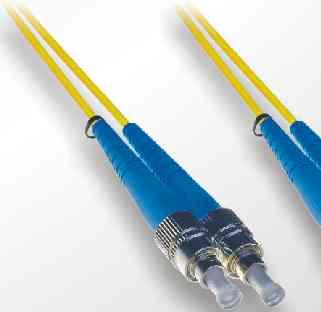

5 PATCHCORDY I PIGTAILE - PREMIUM Seria wyrobów œwiat³owodowych Premium jest przeznaczona dla najbardziej wymagaj¹cych u ytkowników. Podwy szone parametry techniczne id¹ w parze z najbardziej uznanymi producentami kabli i komponentów. Seria jest typowa produkcj¹ OEM pod nietypowe wymagania klienta. Dostêpne z³¹cza: FC, ST, SC, LC, MU, MTRJ E2000 tak e kontowe. Cechy Niska t³umiennoœæ i wysoka reflektancja. Kable niskopalne bezhalogenowe. atwe stripowanie nawet do 150 cm. Ceramiczne ferule. Zgodnoœæ z norm¹ RoHS. Indywidualny numer seryjny na ka dym pigtailu. Zastosowanie Sieci telekomunikacyjne. Sieci LAN, WAN. Sieci CATV. FTTX. Pigtail E2000 Pigtail SC Pigtail FC Pigtail LC Patchcord LC-ST Patchcord FC-FC Patchcord E2000 APC-E2000 APC Patchcord LC-LC Patchcrod SC APC-SC Patchcord ST-ST Patchcord FC APC-E2000 APC Patchcord SC-SC Patchcord ST-SC 79

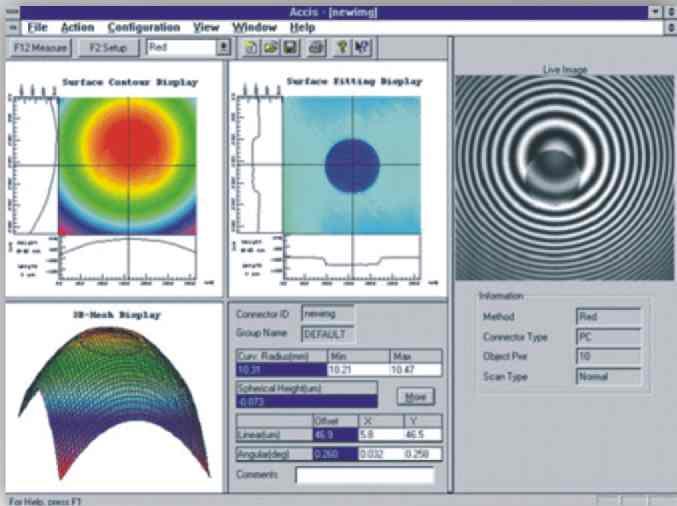

6 PATCHCORDY I PIGTAILE - PREMIUM Geometria feruli min max Promieñ krzywizny dla PC 7 25 Promieñ krzywizny dla (APC 8 ) Wysokoœæ w³ókna 5-66, Przesuniêcie (µm) 0, Podciêcie w³ókna K¹t dla (APC 8 ) ± 0,5 Parametry Rodzaj w³ókna Œrednica rdzenia Œrednica pow³oki w³ókna Œrednica rdzenia Œrednica pow³oki w³ókna Jednostka Jednomodowe PC Wielomodowe PC, UPC, APC db 0,25 0,25 db - PC 45, UPC 45, APC 65 iloœæ zdarzeñ > 1000 > 1000 Ceramiczna-cyrkonia Ceramiczna-cyrkonia Z³¹cza i ferule: Kable: 80

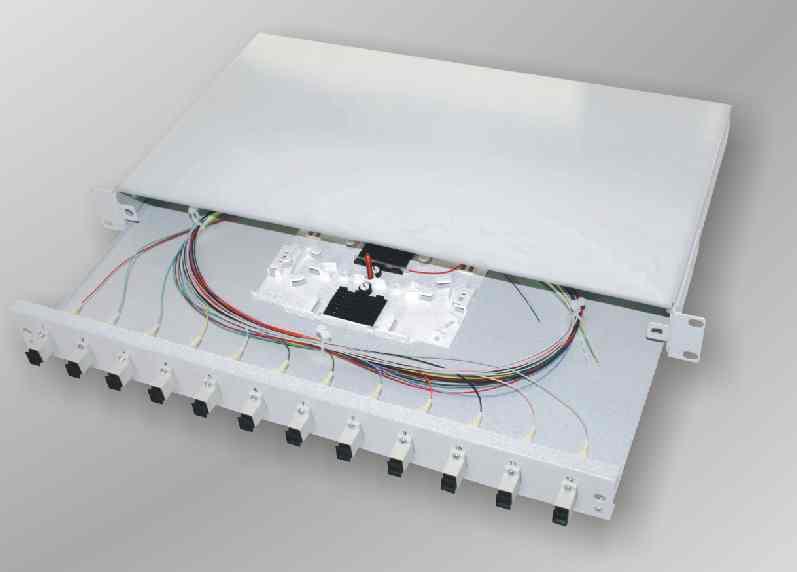

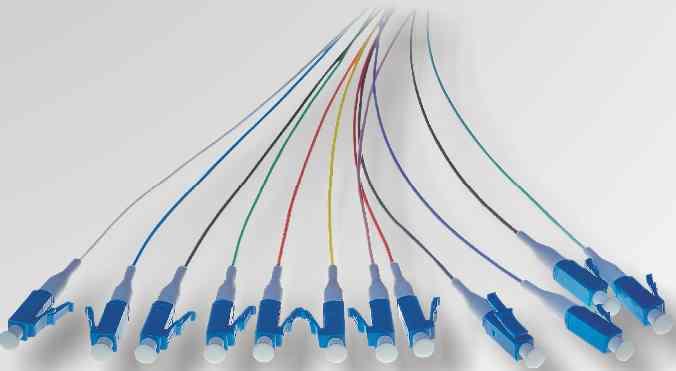

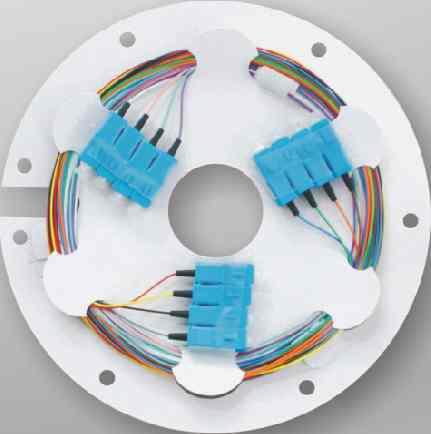

7 KOLOROWE PIGTAILE ŒWIAT OWODOWE W celu u³atwienia monta u i ³atwej identyfikacji spawów w ofercie BKT Elektronik dostêpne s¹ zestawy 12 kolorowych pigtaili. Pigtaile te maj¹ tak¹ sam¹ charakterystykê jak standardowe i s¹ dostêpne w nastêpuj¹cych kolorach bez wzglêdu na rodzaj w³ókna: czerwony, zielony, niebieski, ó³ty, bia³y, szary, br¹zowy, fioletowy, pomarañczowy, czarny, ró owy i turkusowy. Sposób zamawiania Pigtaile œwiat³owodowe, kolorowe SC Pigtaile œwiat³owodowe, kolorowe LC Z³¹cze W³ókno Indeks SC (12 szt.) SC (12 szt.) Wielomodowe OM2 50/125µm 22QP520C.X Jednomodowe OS1 9/125µm 22QP920C.X Z³¹cze W³ókno Indeks LC (12 szt.) Wielomodowe OM2 50/125µm 22QP560C.X LC (12 szt.) Jednomodowe OS1 9/125µm 22QP960C.X Pigtaile œwiat³owodowe, kolorowe ST Z³¹cze W³ókno Indeks ST (12 szt.) Wielomodowe OM2 50/125µm 22QP510C.X ST (12 szt.) Jednomodowe OS1 9/125µm 22QP910C.X Sposób pakowania Pigtaile s¹ nawijane po 12 szt. na kr¹ ki i zabezpieczone foli¹ zgrzewan¹. 81

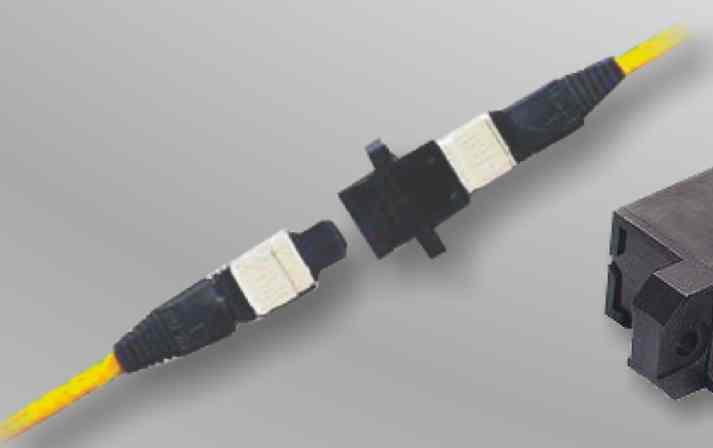

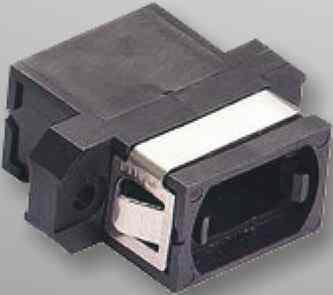

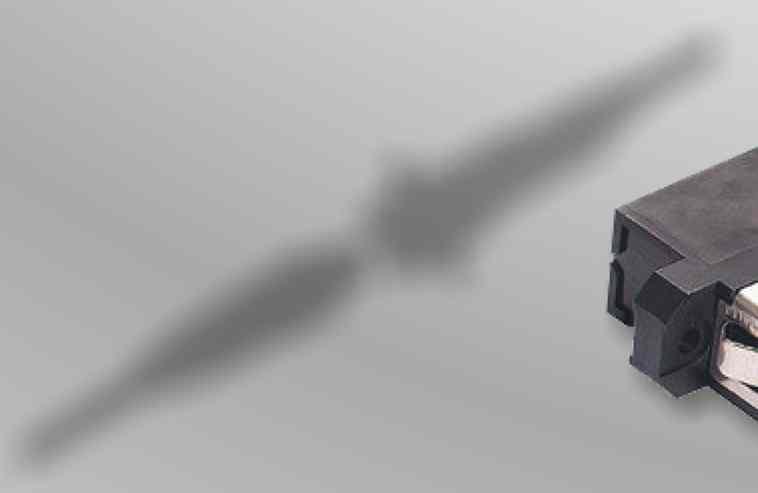

8 PATCHCORDY MPO/MPT MPO/MTP Instalacje MPO/MTP s¹ doskona³ym rozwi¹zaniem typu plug and go limituj¹cym do minimum czas instalacji wielow³ókowych. Jest to te idealne rozwi¹zanie minimalizuj¹ce nak³ady na rekonfiguracjê. Obecnie wysokiej klasy z³¹cza MPO/MTP oferuj¹ bardzo dobre parametry niewiele odbiegaj¹ce od z³¹cz ceramicznych. W standardzie oferowane s¹ jako rozwi¹zania 12 w³óknowe, jednomodowe oraz wielomdowe. Sposób zamawiania Patchcordy MPO-MPO Model Iloœæ w³ókien W³ókno Indeks MPO-MPO 12 OS1 9/ M.X MPO-MPO 12 OM2 50/ M.X MPO-MPO 12 OM3 50/ M.X Rozszycie Fan-out Model Iloœæ w³ókien W³ókno Indeks MPO-12 LC 12 OS1 9/ FM.X MPO-12 LC 12 OM2 50/ FM.X MPO-12 LC 12 OM3 50/ FM.X Rozszycie Fan-out Model Iloœæ w³ókien W³ókno Indeks MPO-12 SC 12 OS1 9/ FM.X MPO-12 SC 12 OM2 50/ FM.X MPO-12 SC 12 OM3 50/ FM.X Adapter MPO Nazwa Adapter Indeks AM 82

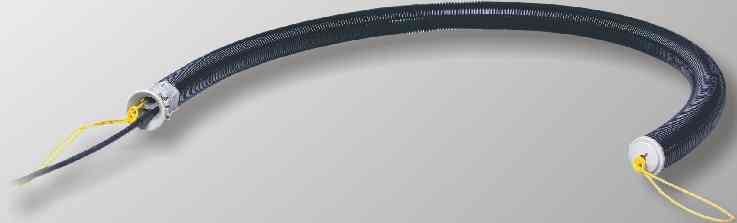

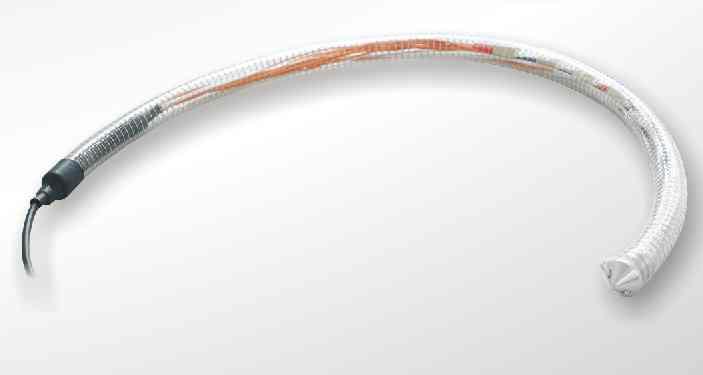

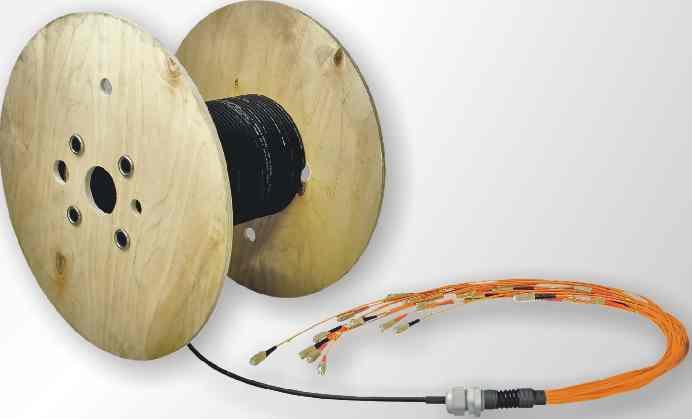

9 KABLE "READY FOR USE" Kable œwiat³owodowe "Ready-For-Use" Kable œwiat³owodowe zarobione z³¹czami stanowi¹ coraz bardziej popularn¹ alternatywê dla spawów w miejscu instalacji. Zaletami tego rozwi¹zania s¹: wygoda i ni szy czas instalacji, lepsze parametry po³¹czeñ ze wzglêdu na fabryczne warunki zak³adania, polerowania i testowania z³¹cz, oraz dodatkowo mo liwoœæ przeci¹gania kabla wraz ze z³¹czami w zabezpieczeniu. BKT Elektronik oferuje ca³¹ gamê kabli w tym luÿn¹ tubê oraz œcis³¹ tubê - kable breakout oraz mini-brekout zakoñczone nastêpuj¹cymi z³¹czami: E2000, FC, LC, SC oraz ST z polerowaniem do standardów PC, UPC i APC. Sposób zamawiania Dok³adamy wszelkich starañ aby finalny wyrób by³ w 100% zgodny z oczekiwaniami technologicznymi co do zastosowanego kabla i z³¹cz d³ugoœci w¹sów, uk³adu kaskad czy sposobu zamontowania os³ony, dlatego prosimy o kontakt z Dzia³em Handlowym BKT Elektronik w celu ustalenia finalnego kszta³tu produktu. Numeracja y³ wed³ug kolorów Z³¹cze Oznaczenie 1 czerwony 2 zielony 3 niebieski 4 ó³ty 5 bia³y 6 szary 7 br¹zowy 8 fioletowy 9 pomarañczowy 10 czarny 11 ró owy 12 turkusowy Z³¹cze Oznaczenie 13 **** czerwony+oznaczenie 14 **** zielony+oznaczenie 15 **** niebieski+oznaczenie 16 **** ó³ty+oznaczenie 17 **** bia³y+oznaczenie 18 **** szary+oznaczenie 19 **** br¹zowy+oznaczenie 20 **** fioletowy+oznaczenie 21 **** pomarañczowy+oznaczenie 22 **** czarny+oznaczenie 23 **** ró owy+oznaczenie 24 **** turkusowy+oznaczenie 83

10 KABLE "READY FOR USE" Kaskady Kabel prosty (luÿna tuba) A A - d³ugoœæ w¹sa do ustalenia z klientem (standardowo 1 m) Kaskada standardowa simplex (luÿna tuba) A B A - d³ugoœæ najd³u szego w¹sa do ustalenia z klientem (standardowo 1 m) B - d³ugoœæ najkrótszego w¹sa do ustalenia z klientem (standardowo 0,4 m) Kaskada standardowa duplex (luÿna tuba) A B A - d³ugoœæ najd³u szego w¹sa do ustalenia z klientem (standardowo 1 m) B - d³ugoœæ najkrótszego w¹sa do ustalenia z klientem (standardowo 0,4 m) Kaskada symetryczna Kaskada niesymetryczna 84

11 PATCHCORDY MODE CONDITIONING Patchcordy Mode Conditioning przeznaczone s¹ do sieci Ethernet (1000Base-LX). Rozwi¹zanie sk³ada siê z patchcordu duplex, który posiada przejœcie z jednomodowego na wielomodowe w³ókno w jednym z dwóch w³ókien. Produkt spe³nia wymogi standardu IEEE 802.3z. Patchcordy Mode Conditioning pozwalaj¹ na nie umieszczenie wyjœcia jednomodowego centralnie przed wielomodowym. Ten punkt przejœciowy stwarza wyjœcie, które jest podobne do zwyczajnego wielomodowego LED z centralnego punktu w³ókna multimodowego. Charakterystyka: Zgodne z IEEE-802z. Minimalna t³umiennoœci. Prosta instalacja. Dane techniczne Typ z³¹cza Kabel Wytrzyma³oœæ Temperatura pracy SC, ST, FC, LC LSZH 3mm 1000 cykli -40 C do +75 C RX TX W³ókno Jednomodowe W³ókno Wielomodowe RX TX Sposób zamawiania W³ókno Z³¹cze 1 Z³¹cze 2 D³ugoœæ (m) 6-OM1 62,5µm 5-OM2 50µm 85
