1 Dane Typ: Sprężarki hermetyczne tłokowe Producent: Maneurop Typoszereg: MT Dane techniczne Ilość cylindrów: 1 Pojemność skokowa [m³/h]: 5,26 Pojemność cylindra [cm³]: 30,2 Ilość obrotów [min -1 ]: 2900 Masa [kg]: 21 Napełnienie olejem [dm³]: 1 Typ oleju: 160P Typ grzałki karteru: PTC 35 W Max. ciśnienie próbne str. niska/wysoka: 25 / 30 Max. ilość startów bez softstartu [1/h]: 12 Max. napełnienie układu czynnikiem [dm³]: 3 Czynnik chłodniczy: R22 Poziom głośności [db]: 73 Poziom głośności z osłoną akustyczną [db]: 65 Przyłącza milimetry cale Przyłącze do zaworu Rotolock (ssanie): 1" Przyłącze do zaworu Rotolock (tłoczenie): 1" Przyłącze rurowe na ssaniu (lutowane): 1/2" Przyłącze rurowe na tłoczeniu (lutowane): 3/8" Posiadane aprobaty CCC + CE + UL - 1 / 10

2 Wydajność R22 Wydajność chłodnicza [W] tc \ te Pobór mocy [W] tc \ te Prąd [A] tc \ te / 10

$Wydajność Przepływ masowy [kg/s] tc \ te -25-20 -15-10 -5 0 5 10 15 30 17.48 25.31 34.94 46.67 60.80 77.66 97.53 120.74 147.59 35 15.71 23.42 32.91 44.49 58.46 75.14 94.82 117.82 144.45 40 14.24 21.$

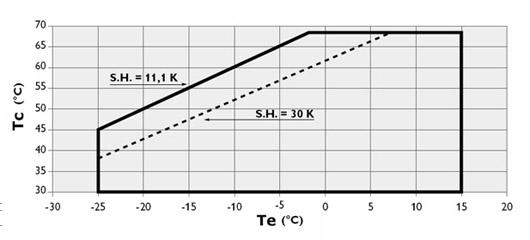

3 Wydajność Przepływ masowy [kg/s] tc \ te C.O.P. [W/W] tc \ te Warunki robocze: przegrzanie na ssaniu: 11.1 K, dochłodzenie: 8.3 K tc - Temperatura skraplania [ºC] te - Temperatura odparowania [ºC] Zakres zastosowania 3 / 10

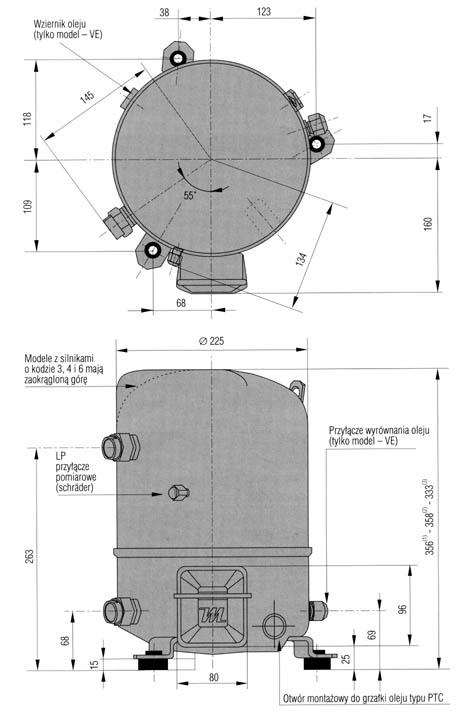

4 Wymiary 4 / 10

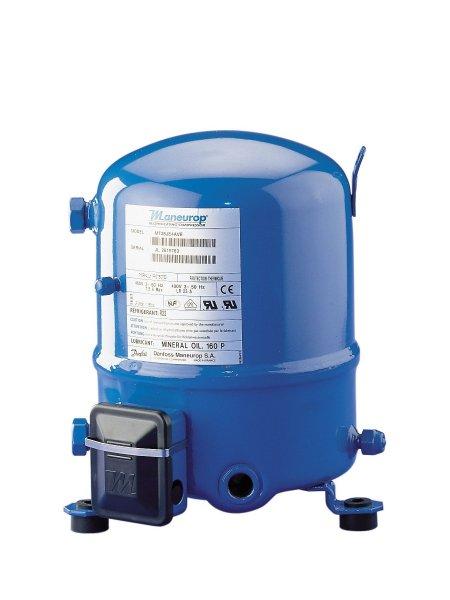

5 Zdjęcie 5 / 10

6 Zasilanie jednofazowe Kod zasilania silnika: 1 5 Prąd rozruchowy [A]: Max. prąd pracy [A]: Oporność między fazami (praca/start) [Ω]: 1,36/4,82 1,8/4,7 Kondensator główny (A) (PSC/CSR) [μf]: 20 Kondensator główny (C) (PSC/CSR) [μf]: 10 Kondensator rozruchowy (B) (CSR) [μf]: 100 Przekaźnik rozruchowy (CSR): 3ARR3J4A4 Rozruch PSC z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne C: kondensator rozruchowy / S: wspólne TH: termostat SR: przekaźnik ruchowy 6 / 10

Rozruch CSR z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe) TH: termostat

7 Rozruch CSR z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe) TH: termostat SR: przekaźnik ruchowy Rozruch CSR bez obwodu pomocniczego IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe) TH: termostat SR: przekaźnik ruchowy kondensatory A i C zamienione przez kondensator o pojemności A + C 7 / 10

8 Zasilanie trójfazowe Kod zasilania silnika: Prąd rozruchowy [A]: Max. prąd pracy [A]: Oporność między fazami [Ω ]: 2,49 10,24 3,38 Schemat połączeń dla układów bez odessania czynnika TH: Termostat 180 s: Przekaźnik czasowy 3 min KA: Przekaźnik sterujący LLSV: Zawór elektromagnetyczny cieczowy KM: Stycznik sprężarki KS: Wyłącznik bezpieczników BP: Presostat niskiego ciśnienia HP: Presostat wysokiego ciśnienia Q1: Wyłącznik bezpieczeństwa F1: Bezpieczniki F2: Przekaźnik termiczny M: Silnik sprężarki thm: Termostat zabezpieczający silnik DGT: Termostat gazu tłocznego 8 / 10

9 Schemat połączeń dla układów z odessaniem czynnika TH: Termostat 180 s: Przekaźnik czasowy 3 min KA: Przekaźnik sterujący LLSV: Zawór elektromagnetyczny cieczowy KM: Stycznik sprężarki KS: Wyłącznik bezpieczników BP: Presostat niskiego ciśnienia HP: Presostat wysokiego ciśnienia Q1: Wyłącznik bezpieczeństwa F1: Bezpieczniki F2: Przekaźnik termiczny M: Silnik sprężarki thm: Termostat zabezpieczający silnik DGT: Termostat gazu tłocznego 9 / 10

10 Wyposażenie Wyposażenie grzałka karteru - PTC 35 W grzałka opasowa - opaska grzejna 55W, 230V zawory Rotolock - ssanie: przyłącze do zaworu Rotolock 1", przyłącze rurowe 1/2" - tłoczenie: przyłącze do zaworu Rotolock 1", przyłącze rurowe 3/8" zestaw łagodnego startu - softstart elektroniczny MCI 15C osłona akustyczna - osłona akustyczna o nr katalogowym Danfoss / 10
