Model: MTZ64. Poziom głośności [db]: 80 Poziom głośności z osłoną akustyczną [db]: 74

Wielkość: px

Rozpocząć pokaz od strony:

Download "Model: MTZ64. Poziom głośności [db]: 80 Poziom głośności z osłoną akustyczną [db]: 74"

Zdzisław Kowalewski
6 lat temu
Przeglądów:

1 Dane Typ: Sprężarki hermetyczne tłokowe Producent: Maneurop Typoszereg: MTZ Model: MTZ64 Dane techniczne Ilość cylindrów: 2 Pojemność skokowa [m³/h]: 18,74 Pojemność cylindra [cm³]: 107,7 Ilość obrotów [min -1 ]: 2900 Masa [kg]: 37 Napełnienie olejem [dm³]: 2 Typ oleju: 160PZ Typ grzałki karteru: PTC 35 W Max. ciśnienie próbne str. niska/wysoka: 25 / 30 Max. ilość startów bez softstartu [1/h]: 12 Max. napełnienie układu czynnikiem [dm³]: 5 Czynnik chłodniczy: R134a, 404A/R507, R407C Poziom głośności [db]: 80 Poziom głośności z osłoną akustyczną [db]: 74 Przyłącza milimetry cale Przyłącze do zaworu Rotolock (ssanie): 1 3/4" Przyłącze do zaworu Rotolock (tłoczenie): 1 1/4" Przyłącze rurowe na ssaniu (lutowane): 7/8" Przyłącze rurowe na tłoczeniu (lutowane): 3/4" Posiadane aprobaty CCC - CE + UL + 1 / 14

2 Wydajność R134a Wydajność chłodnicza [W] tc \ te Pobór mocy [W] tc \ te Prąd [A] tc \ te / 14

$Wydajność Przepływ masowy [kg/s] tc \ te -15-10 -5 0 5 10 15 20 35 93.72 125.33 162.91 207.14 258.70 318.30 386.60 464.31 40 87.25 118.89 156.43 200.57 251.99 311.39 379.45 456.86 45 81.07 112.45 149.$

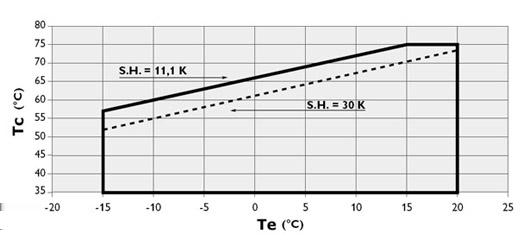

3 Wydajność Przepływ masowy [kg/s] tc \ te C.O.P. [W/W] tc \ te Warunki robocze: przegrzanie na ssaniu: 11.1 K, dochłodzenie: 8.3 K tc - Temperatura skraplania [ºC] te - Temperatura odparowania [ºC] Zakres zastosowania 3 / 14

4 Wydajność R404A/R507 Wydajność chłodnicza [W] tc \ te Pobór mocy [W] tc \ te Prąd [A] tc \ te / 14

$Wydajność Przepływ masowy [kg/s] tc \ te -30-25 -20-15 -10-5 0 5 10 30 117.64 157.63 204.23 258.23 320.42 391.58 472.50 563.95 666.72 35 104.87 145.87 193.34 248.06 310.81 382.37 463.53 555.07 657.$

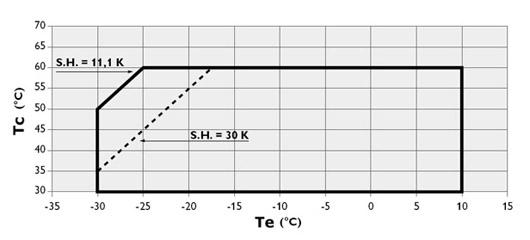

5 Wydajność Przepływ masowy [kg/s] tc \ te C.O.P. [W/W] tc \ te Warunki robocze: przegrzanie na ssaniu: 11.1 K, dochłodzenie: 8.3 K tc - Temperatura skraplania [ºC] te - Temperatura odparowania [ºC] Zakres zastosowania 5 / 14

6 Wydajność R407C Wydajność chłodnicza [W] tc \ te Pobór mocy [W] tc \ te Prąd [A] tc \ te / 14

$Wydajność Przepływ masowy [kg/s] tc \ te -15-10 -5 0 5 10 15 35 126.21 168.26 217.47 274.58 340.36 415.54 500.88 40 117.64 159.68 208.73 265.54 330.85 405.42 489.99 45 109.55 151.11 199.53 255.56 319.$

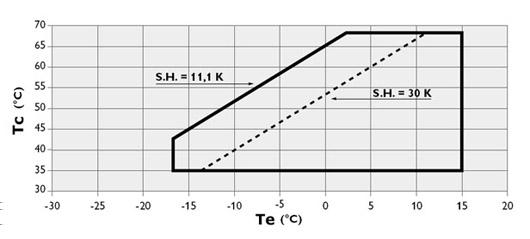

7 Wydajność Przepływ masowy [kg/s] tc \ te C.O.P. [W/W] tc \ te Warunki robocze: przegrzanie na ssaniu: 11.1 K, dochłodzenie: 8.3 K tc - Temperatura skraplania [ºC] te - Temperatura odparowania [ºC] Zakres zastosowania 7 / 14

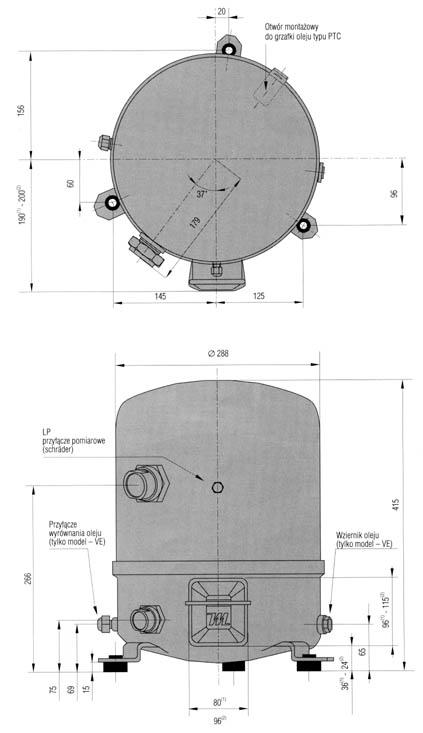

8 Wymiary 8 / 14

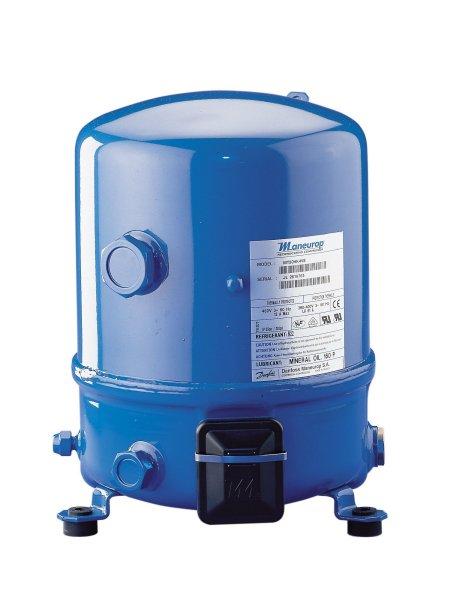

9 Zdjęcie 9 / 14

10 Dane elektryczne Zasilanie jednofazowe Dane elektryczne Kod zasilania silnika: 1 5 Prąd rozruchowy [A]: 143 Max. prąd pracy [A]: 46 Oporność między fazami (praca/start) [Ω]: 0,32/2,1 / Rozruch PSC z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne C: kondensator rozruchowy / S: wspólne TH: termostat SR: przekaźnik ruchowy 10 / 14

Dane elektryczne Rozruch CSR z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe)

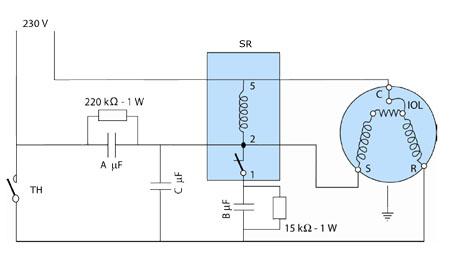

11 Dane elektryczne Rozruch CSR z obwodem pomocniczym IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe) TH: termostat SR: przekaźnik ruchowy Rozruch CSR bez obwodu pomocniczego IOL: wewnętrzne zabezpieczenie silnika (klixon) A, C: kondensatory główne B: kondensator rozruchowy C: wspólne / S: uzwojenie rozruchowe (dodatkowe) TH: termostat SR: przekaźnik ruchowy kondensatory A i C zamienione przez kondensator o pojemności A + C 11 / 14

12 Dane elektryczne Zasilanie trójfazowe Dane elektryczne Kod zasilania silnika: Prąd rozruchowy [A]: Max. prąd pracy [A]: ,5 Oporność między fazami [Ω ]: 0,57 2,41 0,76 1,64 Schemat połączeń dla układów bez odessania czynnika TH: Termostat 180 s: Przekaźnik czasowy 3 min KA: Przekaźnik sterujący LLSV: Zawór elektromagnetyczny cieczowy KM: Stycznik sprężarki KS: Wyłącznik bezpieczników BP: Presostat niskiego ciśnienia HP: Presostat wysokiego ciśnienia Q1: Wyłącznik bezpieczeństwa F1: Bezpieczniki F2: Przekaźnik termiczny M: Silnik sprężarki thm: Termostat zabezpieczający silnik DGT: Termostat gazu tłocznego 12 / 14

13 Dane elektryczne Schemat połączeń dla układów z odessaniem czynnika TH: Termostat 180 s: Przekaźnik czasowy 3 min KA: Przekaźnik sterujący LLSV: Zawór elektromagnetyczny cieczowy KM: Stycznik sprężarki KS: Wyłącznik bezpieczników BP: Presostat niskiego ciśnienia HP: Presostat wysokiego ciśnienia Q1: Wyłącznik bezpieczeństwa F1: Bezpieczniki F2: Przekaźnik termiczny M: Silnik sprężarki thm: Termostat zabezpieczający silnik DGT: Termostat gazu tłocznego 13 / 14

14 Wyposażenie Wyposażenie grzałka karteru - PTC 35 W grzałka opasowa - opaska grzejna 65W, 230V zawory Rotalock - ssanie: przyłącze do zaworu Rotolock 1 3/4", przyłącze rurowe 7/8" - tłoczenie: przyłącze do zaworu Rotolock 1 1/4", przyłącze rurowe 3/4" zestaw łagodnego startu - softstart elektroniczny MCI 15C osłona akustyczna - osłona akustyczna o nr katalogowym Danfoss / 14
