1 Dokumentacja techniczna NAGRZEWNICA WODNA W OBUDOWIE EPP SERIA HC-S MODELE: HC 20-S HC 0-S HC 5-S HC 45-S HC 50-S HC 70-S HC 80-S

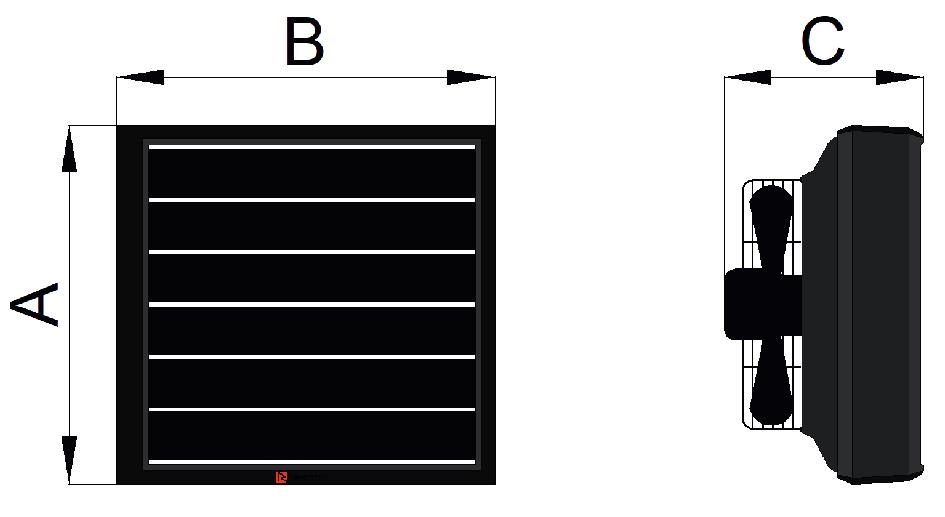

2 PL DOKUMENTACJA TECHNICZNA Spis treści. WSTĘP. ŚRODKI OSTROŻNOŚCI.2 TRANSPORT. ZAWARTOŚĆ OPAKOWANIA.4 ZASTOSOWANIE 2. CHARAKTERYSTYKA URZĄDZENIA 2. BUDOWA I ZASADA DZIAŁANIA 2.2 WYMIARY URZĄDZENIA 2. DANE TECHNICZNE. MONTAŻ. ZASADY OGÓLNE.2 KONSOLA MONTAŻOWA 4. ZALECENIA INSTALACYJNE 4. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI HYDRAULICZNEJ 4.2 PODŁĄCZENIE URZĄDZENIA DO INSTALACJI ELEKTRYCZNEJ 5. OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI 6. AUTOMATYKA 7. SCHEMATY PODŁĄCZENIOWE 8. WARUNKI GWARANCJI. WSTĘP Dziękujemy za zakup nagrzewnicy wodnej HC-S i gratulujemy trafnego wyboru. Prosimy o przeczytanie i zachowanie niniejszej instrukcji.. ŚRODKI OSTROŻNOŚCI Nabywca i użytkownik nagrzewnicy wodnej marki Reventon Group powinien dokładnie przeczytać niniejszą instrukcję i stosować się do zawartych w niej zaleceń. Postępowanie według niniejszej instrukcji gwarantuje prawidłowe i bezpieczne użytkowanie produktu. W razie pojawienia się wątpliwości dotyczących treści instrukcji, należy kontaktować się bezpośrednio z Reventon Group Sp. z o. o. Producent zastrzega sobie prawo do wprowadzania zmian w dowolnym czasie w dokumentacji technicznej bez wcześniejszego powiadomienia. Reventon Group Sp. z o. o. nie ponosi odpowiedzialności za szkody wynikłe z niewłaściwego zainstalowania urządzenia, nieutrzymywania go we właściwym stanie technicznym oraz użytkowania niezgodnego z jego przeznaczeniem. Instalacja powinna zostać przeprowadzona przez wykwalifikowany personel posiadający uprawnienia wymagane do instalowania tego typu urządzeń. Na instalatorze spoczywa obowiązek wykonania instalacji zgodnie z niniejszą instrukcją. W przypadku awarii urządzenia należy je odłączyć i skontaktować się z jednostką upoważnioną do jego naprawy lub z dostawcą. W trakcie instalacji, użytkowania bądź przeglądów należy uwzględnić wszelkie wymogi bezpieczeństwa. Wymiennik ciepła: wykonany z miedzi i aluminium. Zasilany czynnikiem roboczym (grzewczym lub chłodniczym), który cyrkulując przez wymiennik oddaje lub odbiera ciepło z powietrza. Wymiennik posiada następujące parametry techniczne: maksymalna temperatura robocza czynnika grzewczego 20 C, maksymalne ciśnienie robocze,6 MPa, średnica króćców przyłączeniowych /4". W zależności od wielkości urządzenia nagrzewnice posiadają, 2 lub -rzędowy wymiennik ciepła. Wentylator osiowy tłoczący: wykonany ze stali. Zadaniem wentylatora jest zapewnienie przepływu powietrza przez wymiennik. Posiada jednofazowy, trójbiegowy silnik o następujących parametrach: stopień ochrony IP54, prąd znamionowy 0,54-2,20 A (zależnie od modelu oraz trybu pracy). Wentylator o średnicy 400 mm (dla HC 20-S, HC 0-S, HC 5-S i HC 45-S) lub 450 mm (dla HC 50-S, HC 70-S i HC 80-S). Obrotowa konsola montażowa (wyposażenie opcjonalne): umożliwia montaż urządzenia w kilku konfiguracjach (zależnie od wymagań) oraz obrót jednostki w płaszczyźnie poziomej. 2.2 WYMIARY URZĄDZENIA - HC 20-S, HC 0-S, HC 5-S i HC 45-S: ź wysokość (A): 598 mm ź szerokość (B): 66 mm ź głębokość (C): 40 mm ź HC 50-S, HC 70-S i HC 80-S: ź wysokość (A): 698 mm ź szerokość (B): 79 mm ź głębokość (C): 60 mm.2 TRANSPORT Przy odbiorze zaleca się sprawdzenie urządzenia w celu wykluczenia jakichkolwiek uszkodzeń. W czasie transportu należy używać odpowiednich narzędzi. Zaleca się przenoszenie urządzenia w dwie osoby. Protokół szkody jest niezbędny do ewentualnej reklamacji, należy go spisać w obecności dostawcy towaru.. ZAWARTOŚĆ OPAKOWANIA - nagrzewnica - instrukcja obsługi wraz z kartą gwarancyjną.4 ZASTOSOWANIE Urządzenia grzewcze Reventon Group z serii HC są przeznaczone do ogrzewania lub chłodzenia powierzchni takich jak: pomieszczenia produkcyjne, magazynowe, handlowe, usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, sklepy, galerie, pasaże handlowe itp. Nagrzewnice nie powinny być jednak stosowane w środowiskach korozyjnych dla aluminium, miedzi i stali lub silnie zapylonych (powyżej 0, g/m³). Urządzeń nie należy również instalować w pomieszczeniach, gdzie byłyby narażone na dużą wilgotność lub bezpośrednie działanie wody. 2. CHARAKTERYSTYKA URZĄDZENIA 2. BUDOWA I ZASADA DZIAŁANIA Obudowa: wykonana z polipropylenu spienionego (EPP). Materiał ten charakteryzuje się niewielką gęstością (jest lekki) oraz wysoką odpornością chemiczną i fizyczną. Posiada bardzo dobre własności izolacji akustycznej oraz termicznej. Ponadto EPP jest przyjazny dla środowiska - to tzw. "zielony materiał", w 00% zdatny do odzysku. Kierownice powietrza: wykonane z polipropylenu PP. Ręczne ustawienie kierownic powietrza pozwala na uzyskanie wymaganego kierunku jego przepływu. Dostępne również wersje urządzenia z konfuzorem (zwiększenie zasięgu nawiewu powietrza) lub nawiewnikiem 60 (silne zmieszanie powietrza nawiewanego z powietrzem znajdującym się w pomieszczeniu).

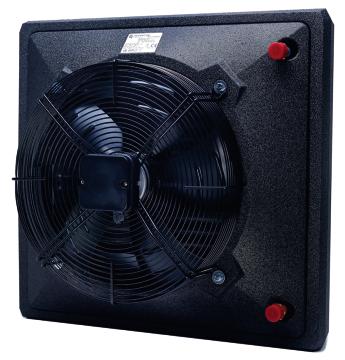

3 2. DANE TECHNICZNE URZĄDZENIA DANE TECHNICZNE Kod produktu Moc urządzenia [kw] * III BIEG II BIEG I BIEG III BIEG II BIEG I BIEG HC 20-S HC 0-S HC 5-S HC 45-S HC 50-S HC 70-S WHHC20- WHHC0- WHHC5- WHHC45- WHHC50- WHHC70- S-759 S-760 S-76 S-762 S-2006 S-764 Średnica króćców przyłączeniowych [ ] /4 /4 /4 /4 /4 /4 Napięcie zasilania [V] / Częstotliwość zasilania [Hz] 20/50 20/50 20/50 20/50 20/50 20/50 III BIEG 0,84 0,84 0,84 0,84 2,20,08 Prąd II BIEG 0,65 0,65 0,65 0,65,70 0,86 znamionowy [A] I BIEG 0,54 0,54 0,54 0,54,50 0,70 III BIEG Obroty silnika II BIEG [Obr./min] I BIEG Moc silnika [W] III BIEG II BIEG I BIEG Stopień ochrony IP silnika [-] Waga netto [kg],5 2 2,5 4 20,5 9,5 III BIEG II BIEG I BIEG 2,4 26,4 0, 42,0 49,8 60,6 7, 20, 22,9 28,9 45,2 40,, 5,5 7, 2, 4,6 2,7 Zakres mocy grzewczej [kw] **,55 28,4,8 4,9 2,4 40,,2 55,6 5,00 65,8 5,0 80, Maksymalny przepływ powietrza [m³/h] Maksymalny zasięg powietrza [m] Ilość rzędów nagrzewnicy [szt.] Pojemność wodna [dm³] 0,65 0,8,5,7,95 2,85 Maksymalna temperatura czynnika grzewczego [ C] Maksymalne ciśnienie robocze czynnika grzewczego [MPa],6,6,6,6,6,6 Głośność [db]*** HC 80-S WHHC80- S ,2 6,5 46,5 6,96-9, ,85 20,6 /4 20/50 2,20,70, , * przy parametrach wody 90/70 C oraz temperaturze wlotowej powietrza 0 C ** moc max. 20/90 C, 0 C na wlocie, bieg // moc min. 40/0 C, 20 C na wlocie, bieg *** pomiar w odległości 5 m od urządzenia HC 20-S- bieg 200 m/h HC 20-S- bieg 200 m/h HC 20-S- bieg 200 m/h 20/90 90/70 80/60 28,4 26,6 24,8 2, 2,4 2,4 9,7 8 6,4 4,7 8, 6,4 4,7,,5 24,7 28,5 2,4 6,2 40 8,6 22,4 26,2 0,8 5,7 9,5 2, 27 0,8 0,84 0,78 0,7 0,68 0,6 0,94 0,87 0,79 0,72 0,65 0,79 0,72 0,65 0,58 0, HC 20-S- bieg 200 m/h HC 20-S- bieg 200 m/h HC 20-S- bieg 200 m/h 70/50 50/0 40/0 4,7,,5 9,90 8,7 7,95 6,44 4,98,55 2,8 8, 6,76 5,25,78 2,6 2,8 6,6 20, 24, 27,8 6,9 0,7 4,5 8, 22,0 7,2 4,7 8,5 22,2 0,64 0,57 0,50 0,4 0,7 0,5 0,28 0,22 0,5 0,09 0,72 0,59 0,45 0, 0, HC 0-S- bieg 00 m/h HC 0-S- bieg 00 m/h HC 0-S- bieg 00 m/h 20/90 90/70 80/60 4,9 2,7 0,6 28,4 26, 26,4 24,2 22, 20, 8, 22,2 20, 8, 6, 4,2,4 4,9 8,4 4,9 45,4 2,7 27, 0,6 4 7,4 9,9 2,4 26,8 0,2,6,0 0,97 0,9 0,84 0,78,6,07 0,98 0,89 0,8 0,97 0,88 0,79 0,7 0,

4 HC 0-S- bieg 00 m/h HC 0-S- bieg 00 m/h HC 0-S- bieg 00 m/h 70/50 50/0 40/ , 0,2 9,68 7,82 6,0 4,25 2,58 0,2 8,27 6,4 4,58 2,84 6,2 9,6 2, 26,5 29,8 8,7 2, 5,6 9,0 22,5 9, 2,6 6,0 9, 22,7 0,79 0,7 0,6 0,5 0,45 0,42 0,4 0,26 0,8 0, 0,88 0,72 0,55 0,4 0, HC 5-S- bieg 2700 m/h HC 5-S- bieg 2700 m/h HC 5-S- bieg 2700 m/h 20/90 90/70 80/60 40, 7,6 5, 2,7 0, 0, 27,9 25,5 2,2 20,9 25,6 2, 2 8,7 6,5 4, 44,4 47,5 50,5 5,5,2 4,2 7,2 40,2 4, 26,4 29,4 2,4 5, 8,2,8,,04 0,97 0,89,,2,2,02 0,92,,02 0,92 0,82 0, HC 5-S- bieg 2700 m/h HC 5-S- bieg 2700 m/h HC 5-S- bieg 2700 m/h 70/50 50/0 40/0 2,0 8,7 6,4 4,2 2,,6 9,48 7,4 5,6,8,9 9,7 7,59 5,52,5 2,6 24,6 27,6 0,5,4 2,0 4,9 7,9 20,8 2,7 2,2 5,2 8, 2,0 2,9 0,92 0,82 0,72 0,62 0,5 0,50 0,4 0,2 0,2 0,5,0 0,84 0,66 0,48 0, HC 45-S- bieg 2500 m/h HC 45-S- bieg 2500 m/h HC 45-S- bieg 2500 m/h 20/90 90/70 80/60 55,6 52, 48,8 45,6 42,4 42,0 8,8 5,6 2,5 29,5 6,2,0 29,9 26,9 24,0 6,8 64, 66, 68,5 70,7 46,7 48,9 5, 5,2 55,2 40, 42,4 44,5 46,6 48,6,64,54,44,5,25,85,7,57,4,,59,45,,8, HC 45-S- bieg 2500 m/h HC 45-S- bieg 2500 m/h HC 45-S- bieg 2500 m/h 70/50 50/0 40/0 0, 27,2 24,2 2,2 8, 8,4 5,4 2,5 9,65 6,78 7,4 4,4,6 8,78 6,02,7 5,8 7,9 9,9 4,9 20,4 22,5 24,4 26, 28, 9, 2, 2,4 25, 27,2,,9,06 0,9 0,8 0,8 0,67 0,54 0,42 0,29,5,25,0 0,76 0, HC 50-S- bieg 5000 m/h HC 50-S- bieg 5000 m/h HC 50-S- bieg 5000 m/h 20/90 90/70 80/60 65,8 6,9 58, 54,4 50,7 49,8 46, 42,5 8,8 5, 42,8 9, 5,5 2,0 28,5 7, 40,4 4,7 47,0 50,2 28,,4 4,6 7,9 4, 24, 27,4 0,6,8 7,0,94,8,72,6,50 2,9 2,0,87,7,56,88,72,56,40,

5 HC 50-S- bieg 5000 m/h HC 50-S- bieg 5000 m/h HC 50-S- bieg 5000 m/h 70/50 50/0 40/0 5,7 2, 28,5 25, 2,6 2,4 7,9 4,5, 7,7 20,5 7,0,6 0, 7,0 20, 2,4 26,6 29,7 2,9 2,0 5,2 8,4 2,5 24,6,5 4,7 7,9 2, 24,2,56,40,25,0 0,95 0,9 0,78 0,6 0,48 0,4,77,47,8 0,89 0, HC 70-S- bieg 400 m/h HC 70-S- bieg 400 m/h HC 70-S- bieg 400 m/h 20/90 90/70 80/60 80, 75,2 70,5 65,8 6,2 60,6 55,9 5,4 46,9 42,6 52,2 47,6 4,2 8,8 4,6 65,6 67,7 69,8 7,8 7,7 49,6 5,6 5,6 55,5 57,4 42,7 44,7 46,7 48,5 50,4 2,7 2,22 2,08,94,8 2,67 2,46 2,26 2,07,88 2,29 2,09,90,7, HC 70-S- bieg 400 m/h HC 70-S- bieg 400 m/h HC 70-S- bieg 400 m/h 70/50 50/0 40/0 4,8 9, 5,0 0,7 26,6 26,7 22,4 8, 4, 9,94 25, 20,9 6,8 2,7 8,78 5,8 7,8 9,7 4,5 4, 2,9 2,7 25,5 27, 28,7 20,5 22,4 24,2 26,0 27,7,92,72,5,4,6,6 0,97 0,79 0,6 0,4 2,7,8,45, 0, HC 80-S- bieg 4200 m/h HC 80-S- bieg 4200 m/h HC 80-S- bieg 4200 m/h 20/90 90/70 80/60 9,5 86,2 8, 75,9 70,8 69,2 64, 59, 54, 49, 59,6 54,6 49,6 44,8 40,0 6,2 6, 65,5 67,7 69,8 46,2 48,4 50,5 52,6 54,6 9,8 4,9 44,0 46, 48, 2,70 2,55 2,9 2,24 2,09,05 2,8 2,60 2,9 2,7 2,62 2,40 2,8,97, HC 80-S- bieg 4200 m/h HC 80-S- bieg 4200 m/h HC 80-S- bieg 4200 m/h 70/50 50/0 40/0 49,9 45,0 40, 5, 0,6 0, 25,5 20,7 6,0,2 28,6 2,8 9,2 4,6 0,0, 5,4 7,5 9,5 4,5 20,2 22,2 24,2 26, 27,9 9, 2, 2, 25, 27,0 2,8,97,75,54,4,, 0,90 0,70 0,49 2,48 2,07,66,26 0,

6 . MONTAŻ.. ZASADY OGÓLNE W trakcie montażu należy zagwarantować swobodny dopływ powietrza do urządzenia oraz nie ograniczać strugi powietrza nawiewanego. Zalecane odległości między nagrzewnicą a przegrodami budowlanymi wynoszą odpowiednio: a) przy montażu ściennym 4. ZALECENIA INSTALACYJNE 4.. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI HYDRAULICZNEJ - przewody należy podłączyć zgodnie z oznaczeniami na nagrzewnicy (zasilanie z dołu, powrót z góry) - w trakcie podłączania nagrzewnicy do instalacji wodnej należy pamiętać o zakontrowaniu jej króćców kluczem Brak zastosowania się do w/w zaleceń grozi uszkodzeniem wymiennika. - na zasilaniu hydraulicznym nagrzewnicy zaleca się użycie filtra b) przy montażu sufitowym - wskazane jest zainstalowanie zaworów: źodpowietrzających w najwyższym punkcie instalacji hydraulicznej źodcinających na zasilaniu i na powrocie nagrzewnicy - instalacja powinna być zabezpieczona przed nadmiernym wzrostem ciśnienia - należy sprawdzić szczelność instalacji hydraulicznej przed podłączeniem urządzenia do zasilania elektrycznego 4.2. PODŁĄCZENIE URZĄDZENIA DO INSTALACJI ELEKTRYCZNEJ - podłączenie powinno być wykonane przez wykwalifikowany personel (posiadający uprawnienia wymagane do instalowania urządzeń elektrycznych), na podstawie zawartych schematów podłączeniowych (patrz pkt. 7) - instalacja elektryczna budynku powinna posiadać zabezpieczenie różnicowo-prądowe W przypadku dużego zapotrzebowania na ciepło możliwy montaż większej ilości urządzeń w pomieszczeniu. W celu właściwego przepływu powietrza należy zachować zalecane odstępy między nagrzewnicami, zgodnie z poniższym rysunkiem. - przed pierwszym uruchomieniem urządzenia należy sprawdzić jego instalację elektryczną wraz z automatyką 5. OSTRZEŻENIA I ŚRODKI OSTROŻNOŚCI W trakcie eksploatacji urządzenia należy bezwzględnie przestrzegać poniższych środków ostrożności: - wszelkie prace dotyczące instalacji elektrycznej (demontaż, naprawa itd.) powinny być wykonane przez osobę posiadającą odpowiednie uprawnienia zgodnie z krajowymi i miejscowymi przepisami dotyczącymi instalacji elektrycznych - przed przystąpieniem do kontroli lub wymiany urządzenia należy odłączyć je od zasilania - nie ograniczać/zakrywać wlotu oraz wylotu urządzenia - nie instalować/konserwować urządzania mokrymi rękami lub na boso - urządzenie należy trzymać poza zasięgiem dzieci i zwierząt.2. KONSOLA MONTAŻOWA Urządzenia grzewcze Reventon Group z serii HC mogą być montowane za pomocą obrotowej konsoli montażowej. Umożliwia ona instalacje nagrzewnic na ścianie lub pod sufitem, zależnie od wymaganego kierunku napływu powietrza. - urządzenie nie posiada zabezpieczenia przeciwzamrożeniowego - nie należy d o p u s z c z a ć d o o b n i ż e n i a s i ę t e m p e r a t u r y w p o m i e s z c z e n i u, w którym urządzenie jest zainstalowane, poniżej 0 C; jeżeli taka sytuacja ma miejsce, należy opróżnić nagrzewnice z wody - po wyłączeniu urządzenia należy uważać na rozgrzane elementy nagrzewnicy -po okresie eksploatacji należy zadbać o utylizację urządzenia według obowiązujących norm lokalnych - zaleca się okresowe czyszczenie urządzenia (nie rzadziej niż dwa razy w roku): ź wymiennik ciepła przedmuchiwać za pomocą sprężonego powietrza ź łopatki i siatkę ochronną wentylatora oczyszczać z osadów -niedopełnienie obowiązków dotyczących okresowego czyszczenia może negatywnie wpływać na parametry techniczne urządzenia i skutkować utratą gwarancji - w razie braku eksploatacji nagrzewnicy przez dłuższy okres zaleca się całkowite odłączenie urządzenia od zasilania

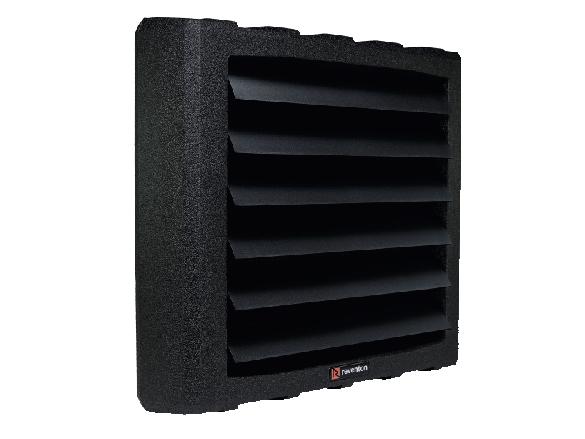

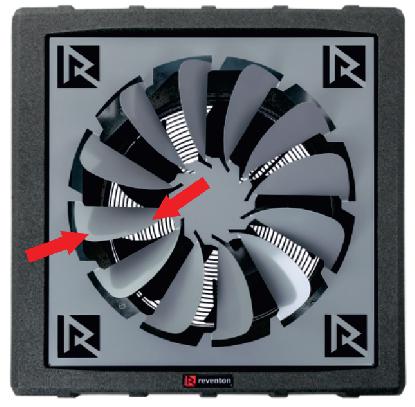

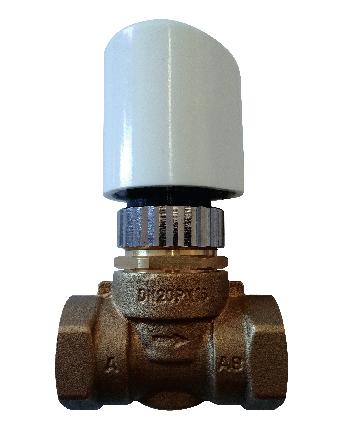

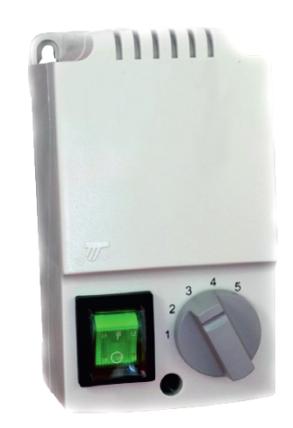

7 - należy bezwzględnie pamiętać o uchyleniu kierownic urządzenia (przynajmniej w 0%) przed pierwszym uruchomieniem: źwersja standard - otwieranie kierownic powietrza należy wykonać oburącz, chwytając je po obu stronach równolegle Regulator prędkości obrotowej HC przeznaczony do zmiany prędkości obrotowej wentylatorów jednofazowych sterowanych napięciowo, w przemysłowych systemach nawiewnych i grzewczych. Występuje w kilku wariantach. Wybór odpowiedniej wersji zależy od ilości urządzeń, jakie chcemy podłączyć do jednego regulatora - sumaryczne natężenie podłączonych urządzeń nie może przekroczyć maksymalnego natężenia prądu przepływającego przez regulator. 5 stopniowa transformatorowa regulacja: V Zasilanie / Częstotliwość: 20 V AC / Hz Maksymalne natężenie (zależnie od wersji):,2 A, A, 5 A, 7 A lub 4 A Zabezpieczenie: wyłącznik termiczny Waga (zależnie od wersji):,45 kg, 2,5 kg, 4,5 kg, 5,5 kg lub 0,5 kg Stopień ochrony obudowy: IP 54 ź wersja z nawiewnikiem 60 - kierownice nawiewnika należy delikatnie odgiąć oburącz na zewnątrz Zawór dwudrogowy z siłownikiem HC /4" reguluje pracę nagrzewnicy poprzez zamykanie/otwieranie obwodu czynnika roboczego. Zasilanie / Częstotliwość: 20 V AC / Hz Pobór mocy: 2 VA Współczynnik Kvs zaworu: 6, m³/h Skok elementu regulacyjnego: mm Warunki pracy siłownika: -5ºC - 60ºC Czas otwarcia: - 5 min Stopień ochrony obudowy: IP 54 źwersja z konfuzorem - nakładka nie posiada kierownic wymagających odgięcia - stosowanie nakładki 60 lub konfuzora powoduje spadek wydajności urządzenia o około 0% i w konsekwencji spadek jego mocy grzewczej o około 5% 6. AUTOMATYKA Stosowanie automatyki dedykowanej do nagrzewnic wodnych firmy Reventon Group daje duże możliwości regulacji wydajności nagrzewnicy, w różnym, zależnym od potrzeb, stopniu zautomatyzowania jej pracy. W naszej ofercie znajdują się następujące urządzenia: -stopniowy regulator prędkości z termostatem HCS stosowany jest do regulacji urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Posiada trójstopniową regulację prędkości obrotowej, a wbudowany termostat samoczynnie wyłącza urządzenie po osiągnięciu zadanej temperatury. Dodatkowo regulator steruje pracą siłowników zainstalowanych na zaworze regulacyjnym. Zasilanie / Częstotliwość: 20 V AC / Hz Maksymalne natężenie: A Zakres regulacji: 0 C - 0 C Tryb pracy: ciągły lub termostatyczny Dokładność regulacji: < C Wymiary: 0 x 85 x 40 mm Waga: 20 g Stopień ochrony obudowy: IP 0 Sterownik programowalny HMI używany jest do regulacji pracy urządzeń wyposażonych w trójbiegowe silniki wentylatorów. Jest to zaawansowany sterownik posiadający wiele funkcji m. in. praca w trybie grzania, chłodzenia lub mieszanym, tryb programowalny, kontrola pracy zaworu, automatyczny wybór biegu wentylatora. W zestawie wraz z urządzeniem dostarczany jest czujnik zewnętrzny, który umożliwia odczyt temperatury w wymaganym, nawet odległym od sterownika miejscu. Ponadto urządzenie może zostać zintegrowane z systemem sterowania budynkiem typu BMS (za pomocą protokółu komunikacyjnego MODBUS). Zasilanie / Częstotliwość: 20 V AC / Hz Maksymalne natężenie: 5 A Zakres pracy: 0-45 C Zakres regulacji: 5 C - 5 C Dokładność regulacji: ± 0,5 C Zewnętrzny czujnik temperatury: NTC 0K Standard transmisji danych (BMS): RS485 Wymiary: 86 x 86 x, mm Waga: 270 g Stopień ochrony (obudowa): IP 20 Stopień ochrony (czujnik zewnętrzny): IP 68 Zawór trójdrogowy z siłownikiem HC /4" reguluje pracę nagrzewnicy poprzez zamykanie/otwieranie poszczególnych odcinków obwodu czynnika roboczego. Zasilanie / Częstotliwość: 20 V AC / Hz Pobór mocy: 7 VA Współczynnik Kvs zaworu: 6,5 m³/h Warunki pracy siłownika: 0-60 C Czas otwarcia (silnik): 8 s Czas zamknięcia (sprężyna powrotna): 5 s Stopień ochrony obudowy: IP 20 Moduł przekaźnika RM 6 A pozwala na podłączenie odbiornika pobierającego prąd o większym natężeniu niż wynikałoby to z dozwolonej obciążalności podłączonego regulatora. Zasilanie / Częstotliwość: 20 V AC / Hz Maksymalne natężenie: 6 A Wejścia: beznapięciowe NO/COM, napięciowe SL Sygnał wyjściowy: przekaźnik NO/COM/NC Wymiary: 47 x 47 x 20 mm Termostat manualny HC steruje pracą nagrzewnicy. Samoczynnie wyłącza urządzenie po osiągnięciu zadanej temperatury. Zasilanie / Częstotliwość: 20 V AC / Hz Maksymalne natężenie: A Zakres pracy: 0-40 C Zakres regulacji: 0-0 C Dokładność regulacji: < C Stopień ochrony obudowy: IP 0

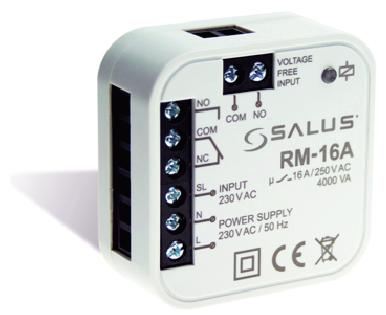

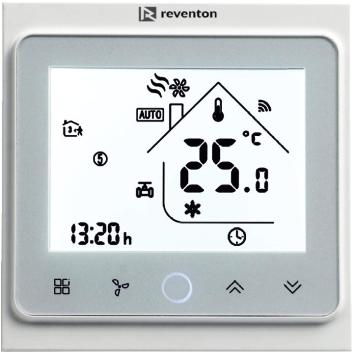

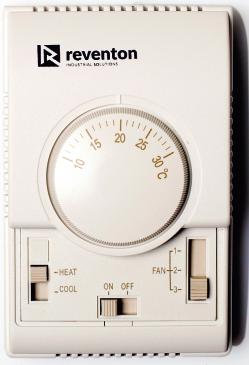

8 WSPÓŁPRACA REGULATORÓW PRĘDKOŚCI OBROTOWEJ Z URZĄDZENIAMI Model HCS HMI HC,2 A HC A HC 5 A HC 7 A HC20-S HC0-S HC5-S HC45-S HC50-S HC70-S HC80-S HC 4 A RM- 6 A SCHEMATY PODŁĄCZENIOWE LEGENDA:. Zasilanie 2. Wyłącznik główny, wyłącznik nadmiarowo-prądowy *. Nagrzewnica HC-S 4. -stopniowy regulator prędkości obrotowej z termostatem HCS A-praca w trybie ciągłym B-praca w trybie termostatycznym 5. Zawór z siłownikiem HC ¾" 6. Regulator prędkości obrotowej HC 7. Termostat manualny HC 8. Sterownik programowalny HMI 9. Moduł przekaźnika RM-6A 0. Czujnik temperatury * wyłącznik główny oraz bezpieczniki nie wchodzą w skład urządzenia

9

10

11

12

13

14

15 8. WARUNKI GWARANCJI I. Producent Reventon Group Sp. z o.o. zapewnia 24 miesięczny okres gwarancyjny niżej wymienionych produktów: - nagrzewnica wodna HC 20-S - nagrzewnica wodna HC 0-S - nagrzewnica wodna HC 5-S - nagrzewnica wodna HC 45-S - nagrzewnica wodna HC 50-S - nagrzewnica wodna HC 70-S - nagrzewnica wodna HC 80-S II. Ochrona gwarancyjna obowiązuje od daty zakupu towaru (data wystawienia dokumentu potwierdzającego zakup urządzenia) lecz nie dłużej niż 0 miesięcy od wydania urządzenia z magazynu Reventon Group Sp. z o.o. III. Warunkiem rozpatrzenia gwarancji jest przesłanie do producenta karty gwarancyjnej z pieczątką firmy instalującej urządzenie, dowodu zakupu produktu (kserokopia faktury) oraz poprawnie wypełnionego formularza reklamacyjnego. IV. Producent zobowiązuje się do rozpatrzenia zgłoszenia reklamacyjnego w terminie do 4 dni roboczych od dnia zgłoszenia (tj. dnia dostarczenia dokumentów wymienionych w pkt. III). V. W wyjątkowych sytuacjach producent zastrzega sobie możliwość przedłużenia terminu określonego w punkcie IV., szczególnie w przypadku, gdy wada nie ma charakteru trwałego i jej ustalenie wymaga dłuższego czasu. O przedłużeniu terminu producent musi zawiadomić przed upływem 4-tego dnia. VI. W ramach gwarancji producent dokonuje naprawy, wymiany bądź zwrotu kosztów zakupu produktu w określonym terminie. VII. Gwarancja nie obejmuje obniżania się jakości produktu spowodowanego normalnym procesem zużycia i poniższych przypadków: a) mechaniczne uszkodzenia produktu b) uszkodzenia i wady wynikłe na skutek: - złego składowania bądź niewłaściwego transportu - niewłaściwego lub niezgodnego z instrukcją użytkowania i konserwacji - użytkowania lub pozostawiania produktu w nieodpowiednich warunkach (nadmierna wilgotność, zbyt wysoka lub zbyt niska temperatura, nasłonecznienie, zapylenie, kurz itp.) - samowolnych (tj. wykonanych przez użytkownika lub inne nieupoważnione osoby) napraw, przeróbek lub zmian konstrukcyjnych - podłączenia wyposażenia w sposób niezgodny z dokumentacją techniczną - podłączenia dodatkowego, innego niż zalecane przez producenta wyposażenia - nieprawidłowego napięcia zasilania c) części urządzeń ulegające zużyciu, w tym odbarwienia obudowy W przypadku stwierdzenia któregokolwiek z powyższych, osoba zgłaszająca reklamację zostaje obciążona kosztami transportu i / lub ewentualnej naprawy. VIII. Wszelkie zmiany zapisów w Warunkach Gwarancji, niewłaściwe użytkowanie produktu oraz ślady samodzielnych napraw (tj. poza serwisem producenta Reventon Group) lub przeróbek powodują, że gwarancja przestaje obowiązywać. IX. W przypadku niespełnienia któregokolwiek z warunków niniejszej gwarancji przestaje ona obowiązywać. X. Wszelka korespondencja, zwroty i reklamacje powinny być kierowane na adres: Reventon Group Sp. z o.o., ul. Wyzwolenia 556, 4-40 Kozy, Polska lub na adres mailowy: serwis@reventongroup.eu. Producent zastrzega sobie możliwość dokonywania zmian w danych technicznych bez wcześniejszego powiadomienia.

16 Karta Gwarancyjna Numer fabryczny urządzenia: Dokładny adres i miejsce montażu urządzenia: Pieczątka i podpis firmy instalującej: Formularz Reklamacyjny Firma zgłaszająca reklamację: Data montażu: Dokładny adres i miejsce montażu urządzenia: Data i okoliczności zauważenia usterki: Firma instalująca urządzenie: Numer fabryczny urządzenia: Data zgłoszenia reklamacji: Dokładny opis usterki: Osoba kontaktowa, n umer telefonyi/lub adres Karta Serwisowa Data zgłoszenia usterki: Dokładny opis naprawy: Pieczątka serwisu: Data naprawy: Reventon Group Sp. z o.o., ul. Wyzwolenia 556, 4-40 Kozy, Polska
