1 INSTRUKCJ OBSŁUGI WENTYLTORÓW OSIOWYCH Z SERII FR

2 Informacje ogólne 1. Informacje ogólne Dziękujemy za wybranie naszego produktu. Zapoznanie się z poniższą instrukcją obsługi jest wymagane do właściwego użytkowania urządzenia, a bezwzględne przestrzeganie zawartych w niej wytycznych stanowi podstawowy warunek bezpieczeństwa. Wszyscy użytkownicy urządzenia powinny posiadać swobodny dostęp do instrukcji, a w przypadku jego odsprzedaży należy ją dołączyć do wentylatora. 2. Przeznaczenie Wentylatory osiowe z serii FR przystosowane są do montażu naściennego. Mogą być wykorzystane zarówno w pomieszczeniach komercyjnych, jak i przemysłowych. Są również odpowiednie do lokali mieszkalnych. Przykładowe miejsca zastosowania wentylatorów osiowych z serii FR: sklepy, lokale gastronomiczne, hale, magazyny, warsztaty. 3. Transport i przechowywanie Wentylator należy przewozić oraz przechowywać w oryginalnym opakowaniu do tego przeznaczonym. Odpowiednio zapakowane urządzenie należy trzymać w miejscu suchym i zabezpieczonym przed zanieczyszczeniami, aż do momentu jego zamontowania. Ponadto wentylator powinien być chroniony przed wstrząsami. 4. Instalacja by instalacja urządzenia przebiegła pomyślnie i umożliwiła późniejsze, bezpieczne użytkowanie wentylatora należy bezwzględnie przestrzegać wytycznych zawartych w instrukcji obsługi. Jedynie osoby posiadające odpowiednie kwalifikacje są upoważnione do podjęcia czynności związanych z montażem, podłączeniem oraz uruchomieniem urządzenia. Przed wykonywaniem jakichkolwiek prac urządzenie należy bezwzględnie odłączyć od zasilania. Sprawdzić należy takie parametry jak: opór izolacji i uzwojenia, opór uziemienia, stan łożysk. Przed przystąpieniem do montażu oraz podłączenia wentylatora należy sprawdzić, czy podczas transportu bądź przechowywania nie uległ on usterkom (pęknięcie, zniekształcenie śmigła). Należy sprawdzić czy dane techniczne na tabliczce znamionowej odpowiadają parametrom instalacji elektrycznej. Urządzenie należy montować na powierzchni płaskiej. Jeśli nieprawidłowości nie zostały stwierdzone można przystąpić do instalacji w następujący sposób: przygotować właściwe przyłącza elektryczne, umiejscowić wentylator w kanale wentylacyjnym, zaznaczyć umiejscowienie otworów montażowych, wyciągnąć wentylator z kanału wentylacyjnego, wywiercić otwory i umieścić w nich kołki rozporowe, umiejscowić wentylator w odpowiednim miejscu i dokręcić wkręty, podłączyć wentylator do sieci. Połączenie elektryczne musi być zgodne ze schematem połączeń w skrzynce zaciskowej. 5. Konserwacja Urządzenia dostosowane są do pracy ciągłej, jednak ich konserwacja powinna być przeprowadzana raz na rok lub częściej w zależności od warunków w jakich pracuje. Przed podjęciem jakichkolwiek czynności związanych z konserwacją bezwzględnie należy odłączyć wentylator od zasilania oraz zabezpieczyć przed włączeniem. W celu oczyszczenia wentylatora należy: zdemontować urządzenie, umyć wszystkie elementy wilgotną szmatką, z zachowaniem szczególnej uwagi, aby nie zamoczyć silnika, dokładnie wysuszyć wszystkie elementy, ponownie zamontować wentylator, podłączyć wentylator do sieci. Po czyszczeniu silnik powinien pracować przez 2 minut na 8-1% obrotów, aby się osuszyć. 6. Informacje dotyczące bezpieczeństwa Wentylator przeznaczony jest jedynie do przesyłania powietrza. Nie wolno używa wentylatora w środowisku niebezpiecznym (na przykład w pobliżu materiałów łatwopalnych, w środowisku mocno zanieczyszczonym). Właściwy dla funkcjonowania wentylatora zakres temperatury to -25 C. Niektóre z elementów urządzenia nagrzewają się, a ich dotknięcie może skutkować poparzeniem. Nietypowe dźwięki podczas pracy wentylatora mogą oznaczać usterkę. Nieprzestrzeganie wytycznych, zawartych w instrukcji obsługi może skutkować uszczerbkiem na zdrowiu lub stwarzać zagrożenie dla życia użytkownika. 2

3 Warunki gwarancji I. Dostawca Reventon Group Sp. z o.o. ul. Montażowa 3B, 43-3 Bielsko-Biała, Polska, zapewnia 12 miesięczny okres gwarancyjny. II. Gwarancja jest ważna na terenie Unii Europejskiej. III. Warunki gwarancji obowiązują od daty zakupu towaru (data wystawienia dokumentu potwierdzającego zakup urządzenia) lecz nie dłużej niż 18 miesięcy od wydania urządzenia z magazynu Reventon Group Sp. z o.o. IV. Usterki produktu ujawnione w okresie gwarancyjnym będą bezpłatnie usuwane w terminie 14 dni roboczych. Serwis urządzeń dokonuje firma instalacyjna zgodnie z warunkami zawartymi w karcie gwarancyjnej. Części dostarcza Reventon Group Sp. z o.o. w okresie gwarancyjnym. V. Gwarancja nie obejmuje obniżania się jakości produktu spowodowanego normalnym procesem zużycia i poniższych przypadków: a) mechaniczne uszkodzenia produktu i wywołane w nim wady poprzez złe składowanie, bądź niewłaściwy transport; b) uszkodzenia i wady wynikłe na skutek: - niewłaściwego lub niezgodnego z instrukcją użytkowania, konserwacji; -użytkowania lub pozostawienia produktu w nieodpowiednich warunkach (nadmierna wilgotność, zbyt wysoka, lub zbyt niska temperatura, nasłonecznienie, itp.); -samowolnych (dokonanych przez użytkownika lub inne nieupoważnione osoby) napraw, przeróbek lub zmian konstrukcyjnych; - podłączenia dodatkowego wyposażenia, innego niż zalecane przez producenta produktu, w sposób niezgodny z dokumentacją techniczną; - nieprawidłowego napięcia zasilania. c) części urządzeń ulegające zużyciu, w tym odbarwienia obudowy, oraz materiałów eksploatacyjnych. VI. Wszelkie zmiany zapisów w Warunkach Gwarancji oraz ślady przeróbek lub prób dokonania zmian konstrukcyjnych produktu oraz samodzielnych napraw poza serwisem Reventon Group Sp. z o.o., a także użytkowania produktu, w szczególności niedbałym obchodzeniem się, wystawianiem na działanie cieczy, wilgoci, narażeniem na korozje lub utlenianie, ujawnione w trakcie wykonywania serwisu gwarancyjnego powodują, że gwarancja przestaje obowiązywać. VII. Warunkiem wykonania naprawy jest wysłanie podpisanej karty gwarancyjnej, dowodu zakupu produktu (kserokopia faktury) oraz poprawnie wypełnionego formularza reklamacyjnego. VIII. W przypadku niespełnienia któregokolwiek z warunków niniejszej gwarancji przestaje ona obowiązywać. IX. Wszelka korespondencja, zwroty, reklamacje, powinny być kierowane na adres: Reventon Group Sp. z o.o. ul. Montażowa 3B, 43-3 Bielsko-Biała lub na adres mailowy: serwis@reventongroup.eu Reventon Group Sp. z o.o. zastrzega sobie możliwość dokonywania zmian w danych technicznych. Krzywa przepływu powietrza FR-2 1 FR qv[m 3 /h] qv[m 3 /h] 3

4 FR-3 1 FR qv[m 3 /h] qv[m 3 /h] 12 1 FR FR qv[m 3 /h] qv[m 3 /h] FR qv[m 3 /h] FR qv[m 3 /h] FR-63 FR qv[m 3 /h] qv[m 3 /h] FR qv[m 3 /h] 4

5 Dane techniczne Jednostka WENTYLTORY OSIOWE MODEL FR Napięcie V/Hz 23/5 4/5 Moc W Δ 9 Δ 12 Y 65 Y 93 Pobór prądu,25,42,4,65,82 1,15 1,75 2,55 3,5 Δ 1,9 Δ 2,85 Y 1,15 Y 1,65 Wydajność m³/h Δ1512 Δ 2695 Y 135 Y Prędkość obrotów Obr/min Δ 9 Δ Y 73 Y 77 Ciśnienie akustyczne db Δ73 Δ 75 Y 72 Y 74 Kondensator µ F/ VDB 2/45 3/45 3/45 4/45 6/45 8/45 1/45 12/45 16/ Łożysko Kulkowe Klasa izolacji B F Temp. w pomieszczeniu ºC (-3) ~ (+ ) Zabezpieczenie termiczne ºC 135 +/ /-5 Typ Przyrost temp. k Wyciągowy < 75 Waga kg 2 2, Klasa izolacji IP X4 5

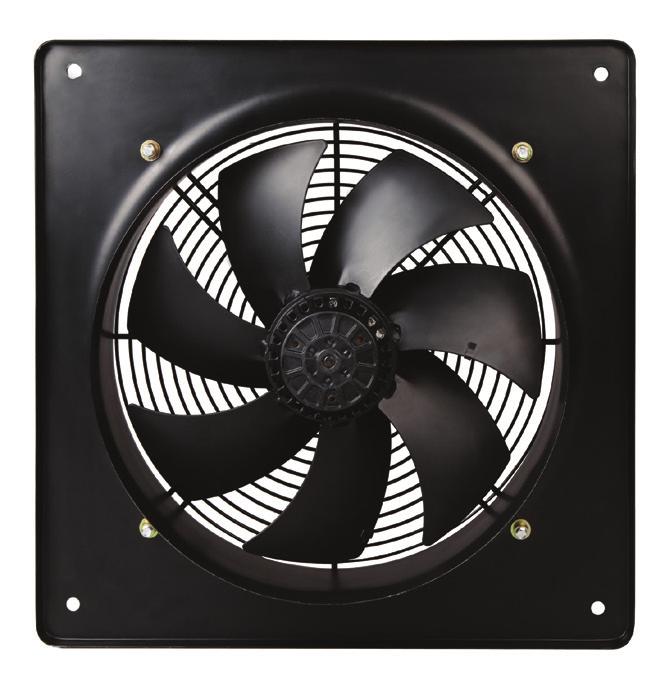

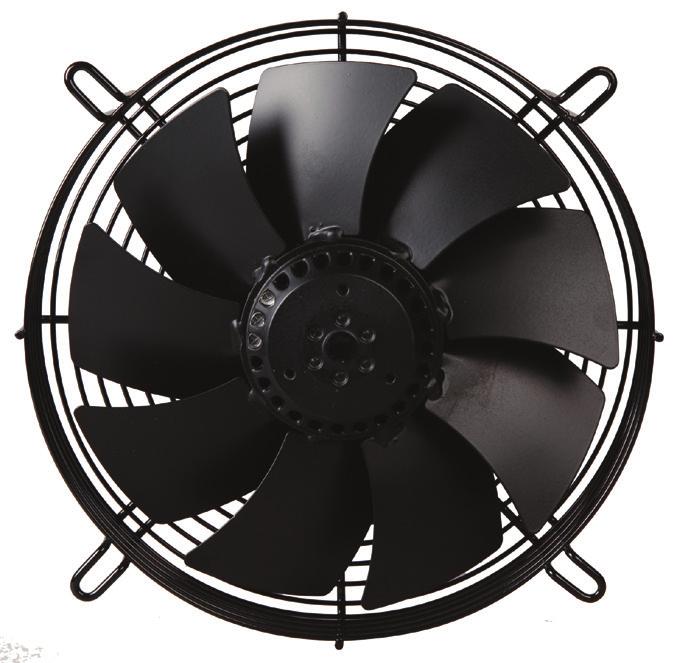

6 WENTYLTOR OSIOWY Z SITKĄ OCHRONNĄ TŁOCZĄCY Wymiary ΦB ΦC ΦD E FR-25-BG 75,5± ±1 FR-3-BG 88± FR-35-BG 169± FR-4-BG 117± FR-45-BG 1± FR-5-BG 124± FR-55-BG 139± FR-63-BG 159± FR-71-BG 24± FR-8-BG 24± ΦB ΦC ΦD E 6

7 WENTYLTOR OSIOWY Z SITKĄ OCHRONNĄ SSĄCY Wymiary ΦB ΦC ΦD E FR-25-SG 75,5± ±1 FR-3-SG 88± FR-35-SG 169± FR-4-SG 117± FR-45-SG 1± FR-5-SG 124± FR-55-SG 139± FR-63-SG 159± FR-71-SG 24± FR-8-SG 24± ΦB ΦC ΦD E 7

8 WENTYLTOR OSIOWY W KWDRTOWEJ OBUDOWIE Wymiary ΦB ΦC ΦD ΦE ΦF ΦG ΦH I FR-2-BS 4xΦ7 -, FR-25-BS 4xΦ7 -, FR-3-BS 4xΦ7 -, FR-35-BS 4xΦ1 -, FR-4-BS 4xΦ1 -, FR-45-BS 4xΦ1 -, FR-5-BS 4xΦ1 -, FR-55-BS 4xΦ1 -, FR-63-BS 4xΦ1 -, M8 ΦB ΦC ΦD ΦE ΦF ΦG H I 8

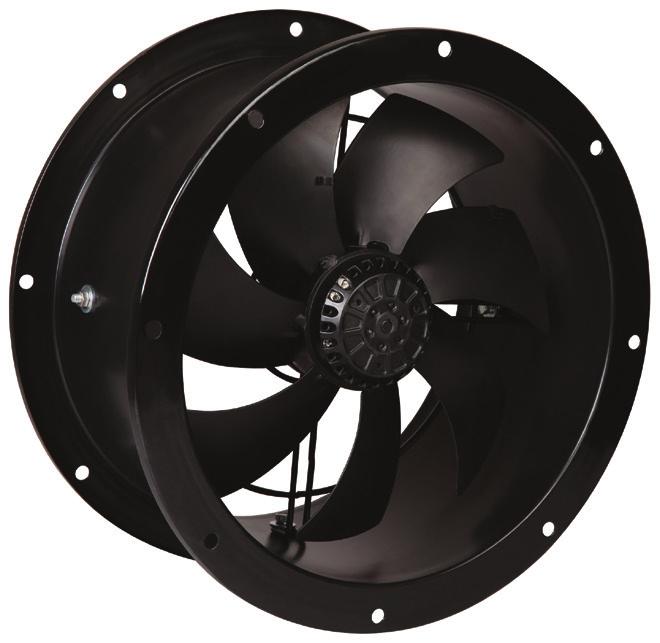

9 WENTYLTOR OSIOWY KNŁOWY Wymiary B C ΦD ΦE ΦF ΦG ΦH FR-2-BC ,5 8-Φ7 FR-25-BC Φ7 FR-3-BC Φ7 FR-35-BC Φ9,5 FR-4-BC Φ9,5 FR-45-BC ,5 12-Φ9,5 FR-5-BC Φ9,5 FR-55-BC Φ1 FR-63-BC ,5 12-Φ1 ΦG H B ΦD ΦE ΦF C 9

10 Schemat podłączenia Żółto-zielony Żółto-zielony Układ jednofazowy u ~ Czarny Brązowy C M Niebieski TK TK TK TK Y Czarny U 1 Szary U 2 Układ trójfazowy Biały M Pomarańczowy Brązowy Czerwony V 2 V 1 W 2 L1 L2 M Pomarańczowy Czerwony Czarny V 2 W 2 W 2 U 1 Brązowy Szary W 1 U 2 L3 Brązowy Niebieski W 1 U 2 V 1 W 1 1

11 Karta gwarancyjna Pieczątka i podpis firmy instalującej: Numer fabryczny urządzenia: dres i miejsce montażu urządzenia: Miasto: Kod pocztowy: Ulica: Numer lokalu: Miejsce: 11

12 Formularz reklamacyjny Firma zgłaszająca reklamację: Firma instalująca urządzenie: Numer fabryczny urządzenia: Data montażu: Data i okoliczności zauważenia usterki: Data zgłoszenia reklamacji: Dokładny adres i miejsce montażu urządzenia: Osoba kontaktowa: Numer telefonyi/lub adres Dokładny opis usterki: 12

13 Karta serwisowa Lp. Data zgłoszenia usterki Data naprawy Dokładny opis naprawy Pieczątka serwisu 13

14 Notatki 14

15 Notatki 15

16 REVENTON GROUP SP. Z O.O., UL.MONTŻOW 3B, 43-3 BIELSKO-BIŁ, POLSK
