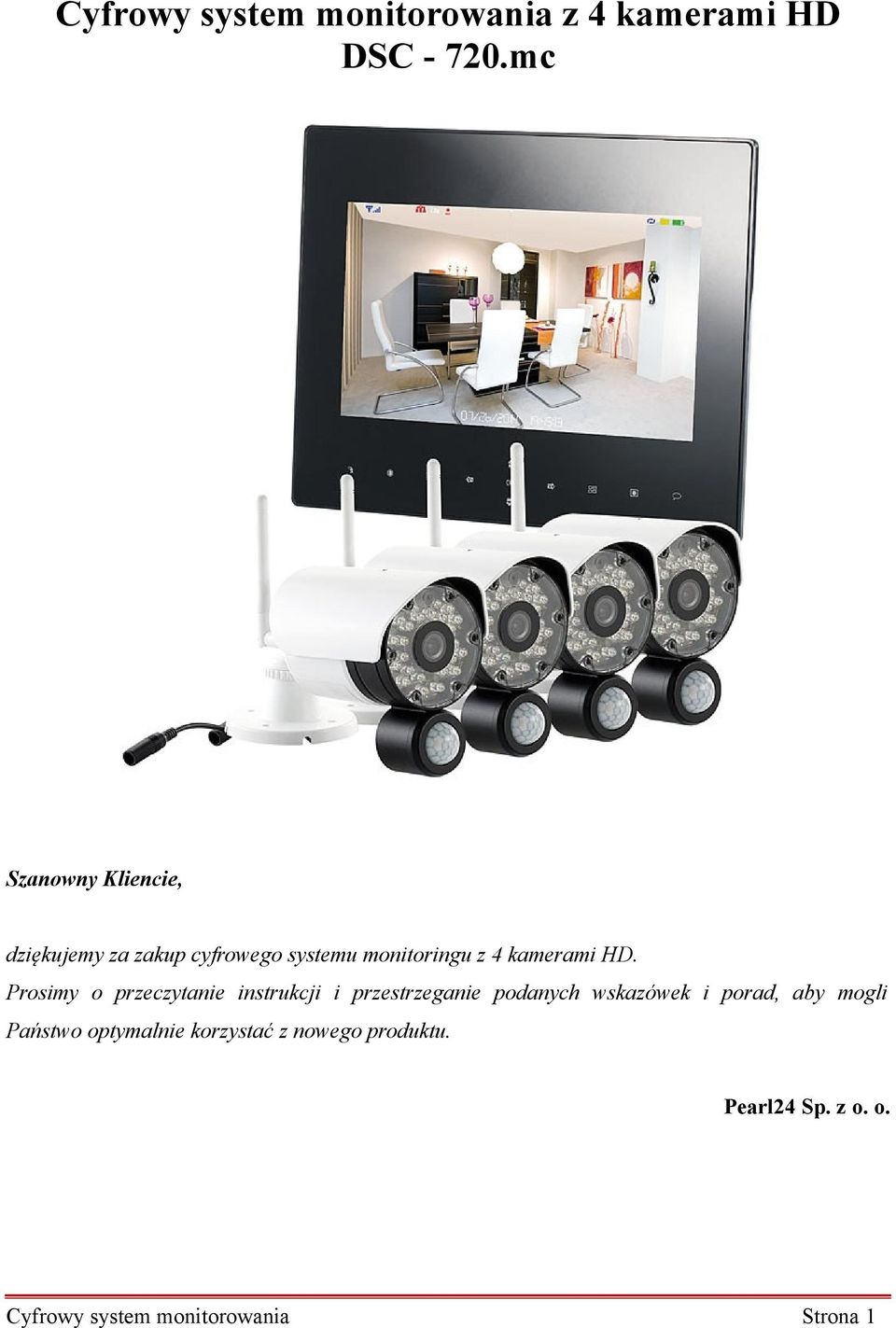

1 Cyfrowy system monitorowania z 4 kamerami HD DSC mc Szanowny Kliencie, dziękujemy za zakup cyfrowego systemu monitoringu z 4 kamerami HD. Prosimy o przeczytanie instrukcji i przestrzeganie podanych wskazówek i porad, aby mogli Państwo optymalnie korzystać z nowego produktu. Pearl24 Sp. z o. o. Cyfrowy system monitorowania Strona 1

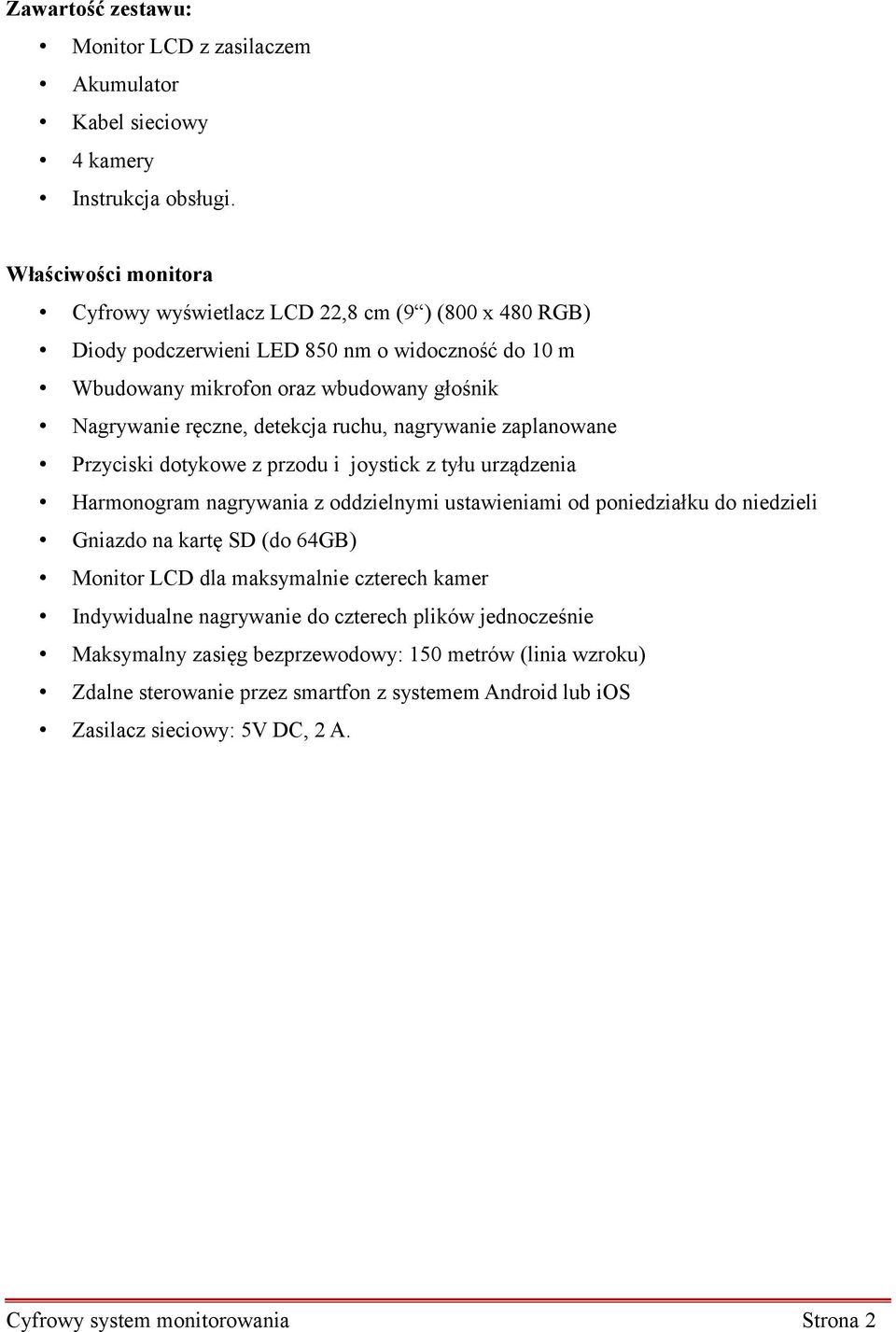

2 Zawartość zestawu: Monitor LCD z zasilaczem Akumulator Kabel sieciowy 4 kamery Instrukcja obsługi. Właściwości monitora Cyfrowy wyświetlacz LCD 22,8 cm (9 ) (800 x 480 RGB) Diody podczerwieni LED 850 nm o widoczność do 10 m Wbudowany mikrofon oraz wbudowany głośnik Nagrywanie ręczne, detekcja ruchu, nagrywanie zaplanowane Przyciski dotykowe z przodu i joystick z tyłu urządzenia Harmonogram nagrywania z oddzielnymi ustawieniami od poniedziałku do niedzieli Gniazdo na kartę SD (do 64GB) Monitor LCD dla maksymalnie czterech kamer Indywidualne nagrywanie do czterech plików jednocześnie Maksymalny zasięg bezprzewodowy: 150 metrów (linia wzroku) Zdalne sterowanie przez smartfon z systemem Android lub ios Zasilacz sieciowy: 5V DC, 2 A. Cyfrowy system monitorowania Strona 2

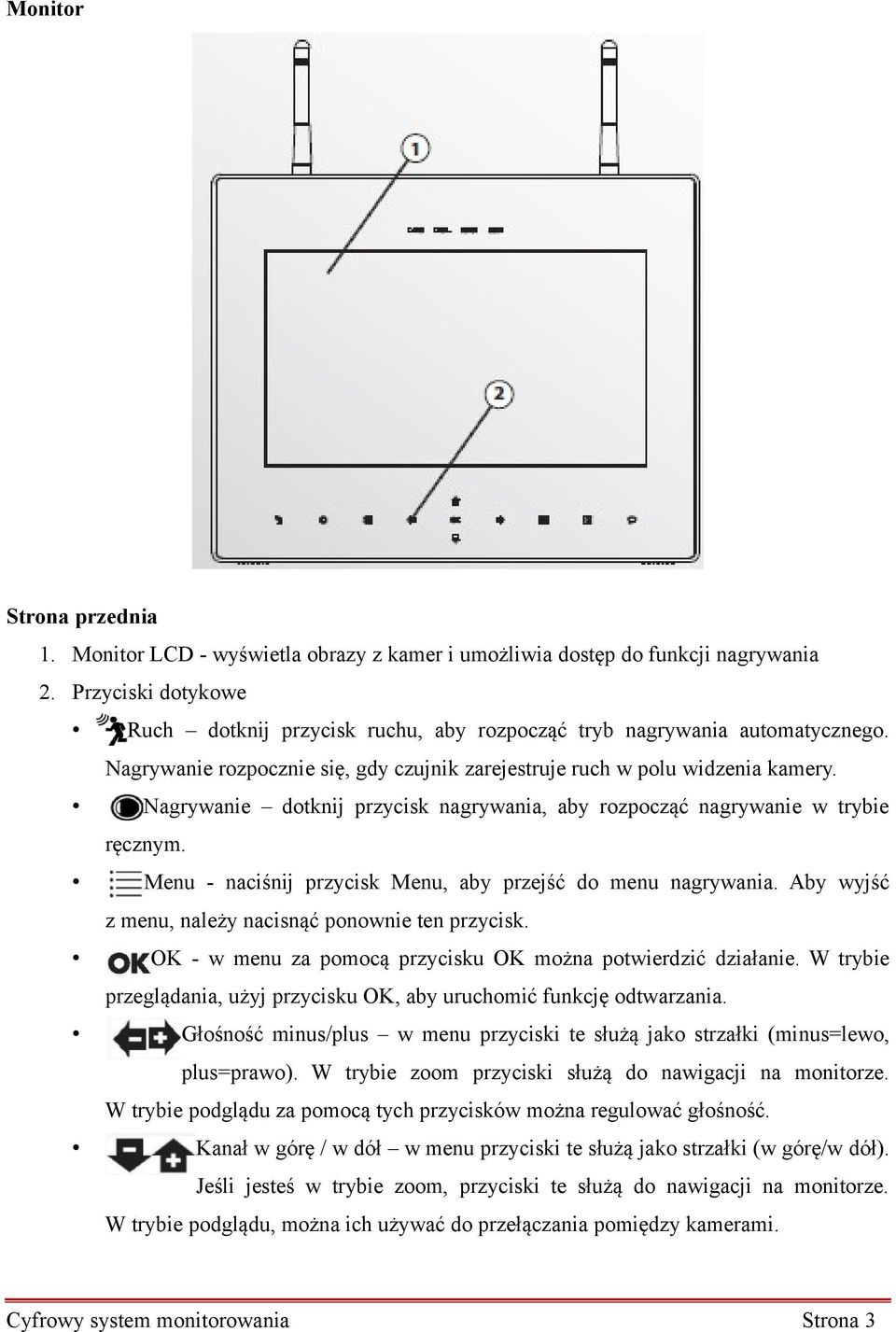

3 Monitor Strona przednia 1. Monitor LCD - wyświetla obrazy z kamer i umożliwia dostęp do funkcji nagrywania 2. Przyciski dotykowe Ruch dotknij przycisk ruchu, aby rozpocząć tryb nagrywania automatycznego. Nagrywanie rozpocznie się, gdy czujnik zarejestruje ruch w polu widzenia kamery. Nagrywanie dotknij przycisk nagrywania, aby rozpocząć nagrywanie w trybie ręcznym. Menu - naciśnij przycisk Menu, aby przejść do menu nagrywania. Aby wyjść z menu, należy nacisnąć ponownie ten przycisk. OK - w menu za pomocą przycisku OK można potwierdzić działanie. W trybie przeglądania, użyj przycisku OK, aby uruchomić funkcję odtwarzania. Głośność minus/plus w menu przyciski te służą jako strzałki (minus=lewo, plus=prawo). W trybie zoom przyciski służą do nawigacji na monitorze. W trybie podglądu za pomocą tych przycisków można regulować głośność. Kanał w górę / w dół w menu przyciski te służą jako strzałki (w górę/w dół). Jeśli jesteś w trybie zoom, przyciski te służą do nawigacji na monitorze. W trybie podglądu, można ich używać do przełączania pomiędzy kamerami. Cyfrowy system monitorowania Strona 3

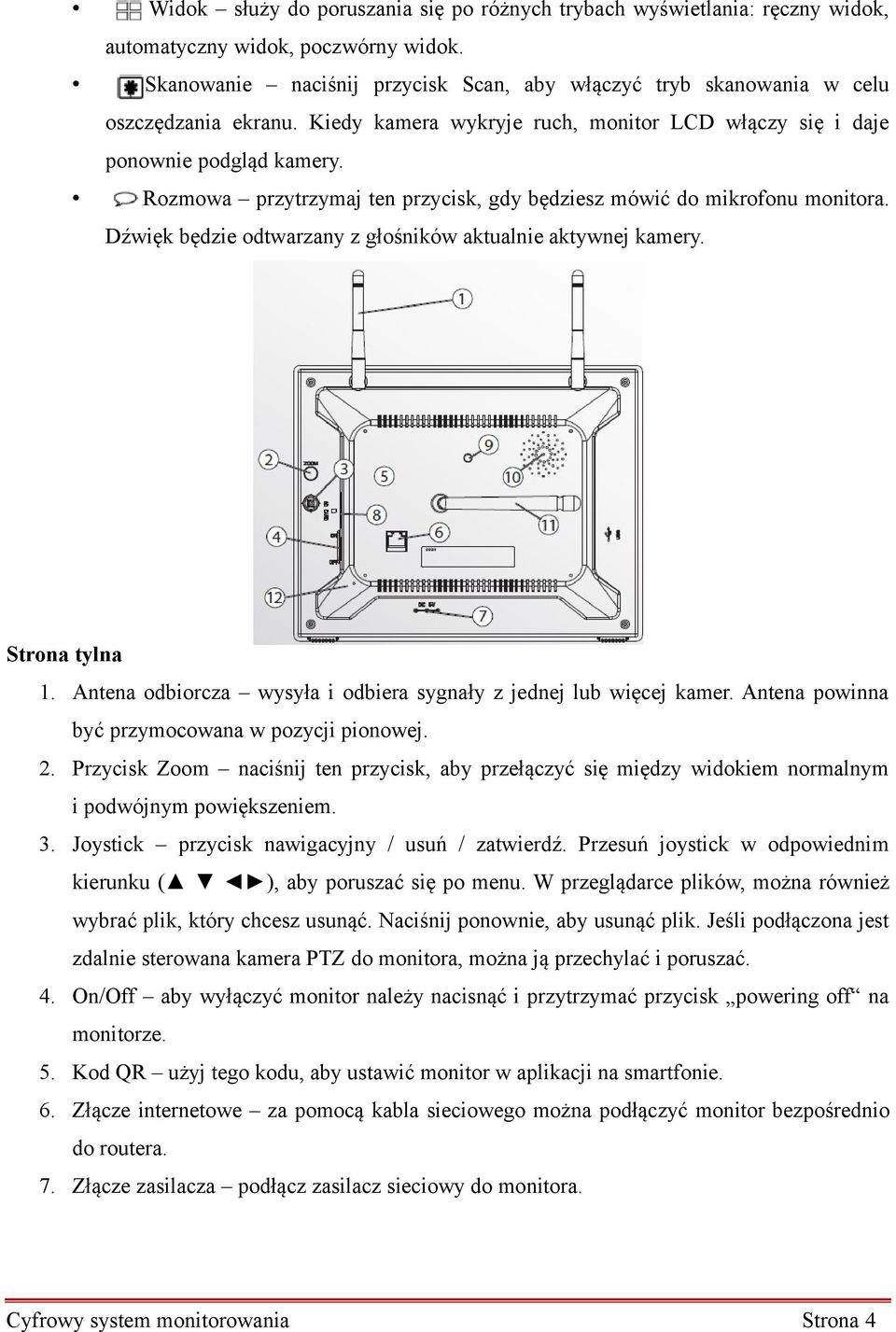

4 Widok służy do poruszania się po różnych trybach wyświetlania: ręczny widok, automatyczny widok, poczwórny widok. Skanowanie naciśnij przycisk Scan, aby włączyć tryb skanowania w celu oszczędzania ekranu. Kiedy kamera wykryje ruch, monitor LCD włączy się i daje ponownie podgląd kamery. Rozmowa przytrzymaj ten przycisk, gdy będziesz mówić do mikrofonu monitora. Dźwięk będzie odtwarzany z głośników aktualnie aktywnej kamery. Strona tylna 1. Antena odbiorcza wysyła i odbiera sygnały z jednej lub więcej kamer. Antena powinna być przymocowana w pozycji pionowej. 2. Przycisk Zoom naciśnij ten przycisk, aby przełączyć się między widokiem normalnym i podwójnym powiększeniem. 3. Joystick przycisk nawigacyjny / usuń / zatwierdź. Przesuń joystick w odpowiednim kierunku ( ), aby poruszać się po menu. W przeglądarce plików, można również wybrać plik, który chcesz usunąć. Naciśnij ponownie, aby usunąć plik. Jeśli podłączona jest zdalnie sterowana kamera PTZ do monitora, można ją przechylać i poruszać. 4. On/Off aby wyłączyć monitor należy nacisnąć i przytrzymać przycisk powering off na monitorze. 5. Kod QR użyj tego kodu, aby ustawić monitor w aplikacji na smartfonie. 6. Złącze internetowe za pomocą kabla sieciowego można podłączyć monitor bezpośrednio do routera. 7. Złącze zasilacza podłącz zasilacz sieciowy do monitora. Cyfrowy system monitorowania Strona 4

5 8. Gniazdo kart SD dla karty SD (do 64 GB), aby nagrywać filmy wideo z kamer i aktualizować oprogramowanie. 9. Wnęka do uchwytu ściennego 10. Głośnik 11. Podpora pozwala ustawić monitor na płaskich powierzchniach. Kąt widzenia można zmieniać, obracając uchwyt. 12. Mikrofon można mówić do mikrofonu w celu transmisji dźwięku do jednej z kamer (działa tylko przy wciśniętym przycisku rozmowy). Cyfrowy system monitorowania Strona 5

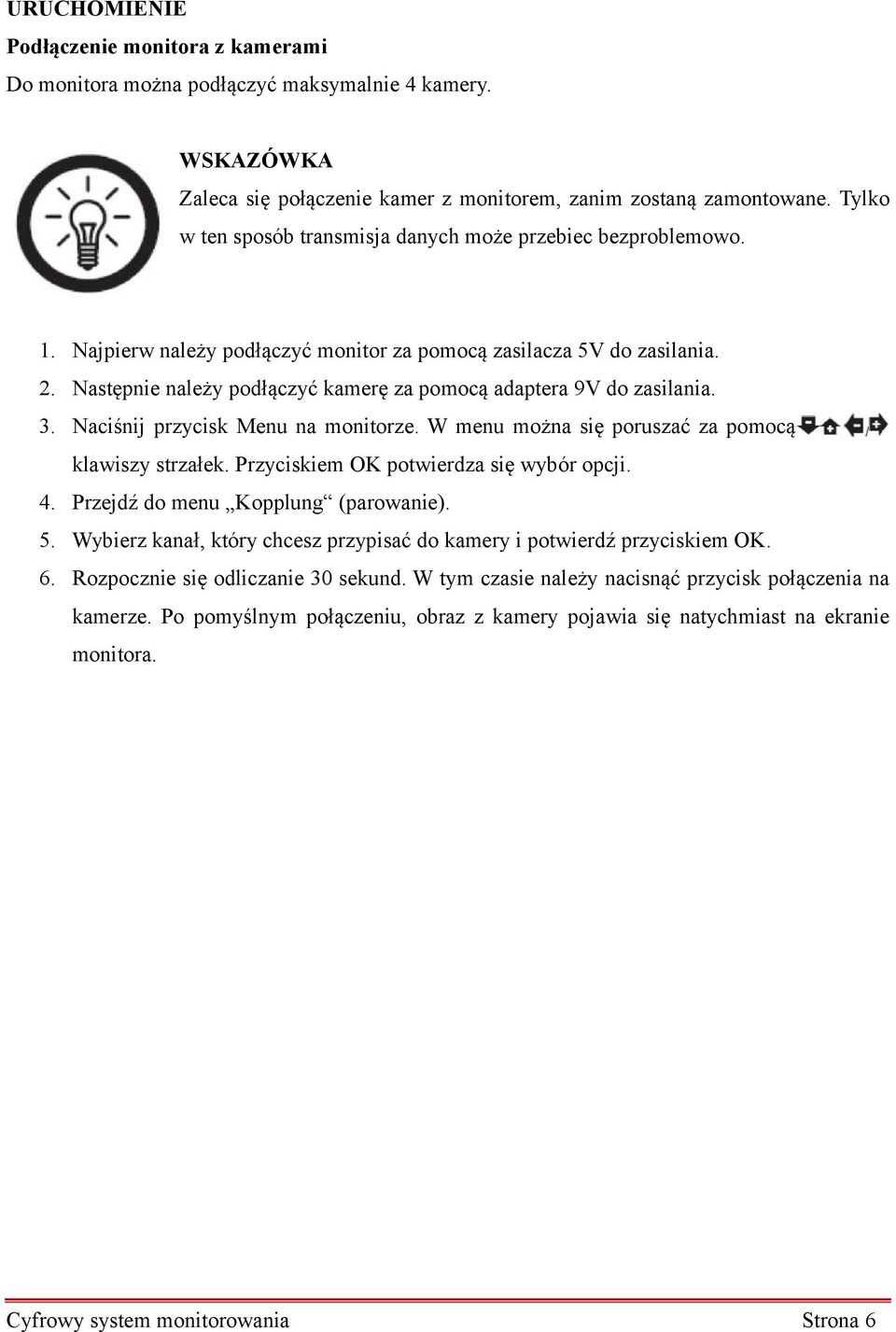

6 URUCHOMIENIE Podłączenie monitora z kamerami Do monitora można podłączyć maksymalnie 4 kamery. WSKAZÓWKA Zaleca się połączenie kamer z monitorem, zanim zostaną zamontowane. Tylko w ten sposób transmisja danych może przebiec bezproblemowo. 1. Najpierw należy podłączyć monitor za pomocą zasilacza 5V do zasilania. 2. Następnie należy podłączyć kamerę za pomocą adaptera 9V do zasilania. 3. Naciśnij przycisk Menu na monitorze. W menu można się poruszać za pomocą klawiszy strzałek. Przyciskiem OK potwierdza się wybór opcji. 4. Przejdź do menu Kopplung (parowanie). 5. Wybierz kanał, który chcesz przypisać do kamery i potwierdź przyciskiem OK. 6. Rozpocznie się odliczanie 30 sekund. W tym czasie należy nacisnąć przycisk połączenia na kamerze. Po pomyślnym połączeniu, obraz z kamery pojawia się natychmiast na ekranie monitora. Cyfrowy system monitorowania Strona 6

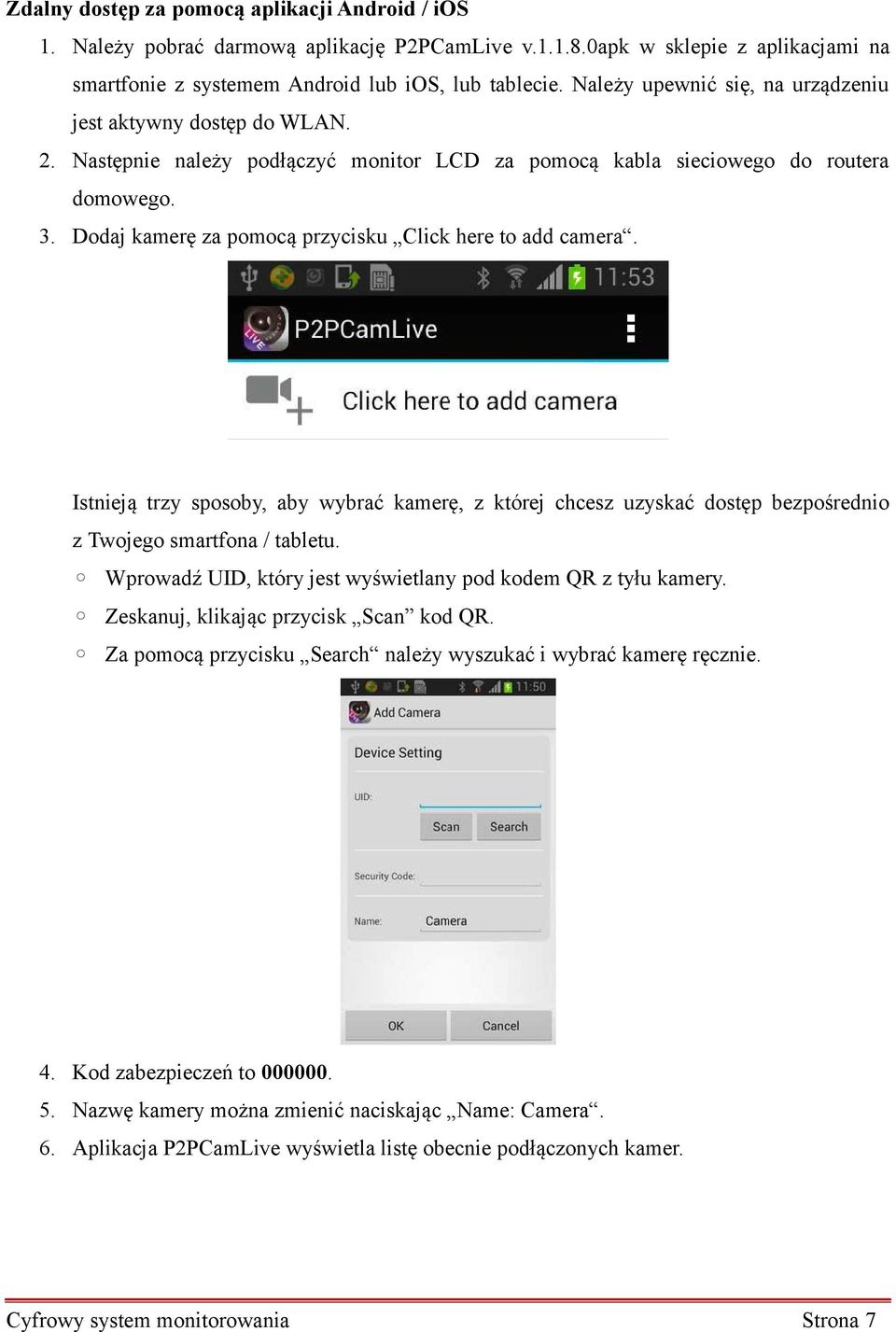

7 Zdalny dostęp za pomocą aplikacji Android / ios 1. Należy pobrać darmową aplikację P2PCamLive v apk w sklepie z aplikacjami na smartfonie z systemem Android lub ios, lub tablecie. Należy upewnić się, na urządzeniu jest aktywny dostęp do WLAN. 2. Następnie należy podłączyć monitor LCD za pomocą kabla sieciowego do routera domowego. 3. Dodaj kamerę za pomocą przycisku Click here to add camera. Istnieją trzy sposoby, aby wybrać kamerę, z której chcesz uzyskać dostęp bezpośrednio z Twojego smartfona / tabletu. Wprowadź UID, który jest wyświetlany pod kodem QR z tyłu kamery. Zeskanuj, klikając przycisk Scan kod QR. Za pomocą przycisku Search należy wyszukać i wybrać kamerę ręcznie. 4. Kod zabezpieczeń to Nazwę kamery można zmienić naciskając Name: Camera. 6. Aplikacja P2PCamLive wyświetla listę obecnie podłączonych kamer. Cyfrowy system monitorowania Strona 7

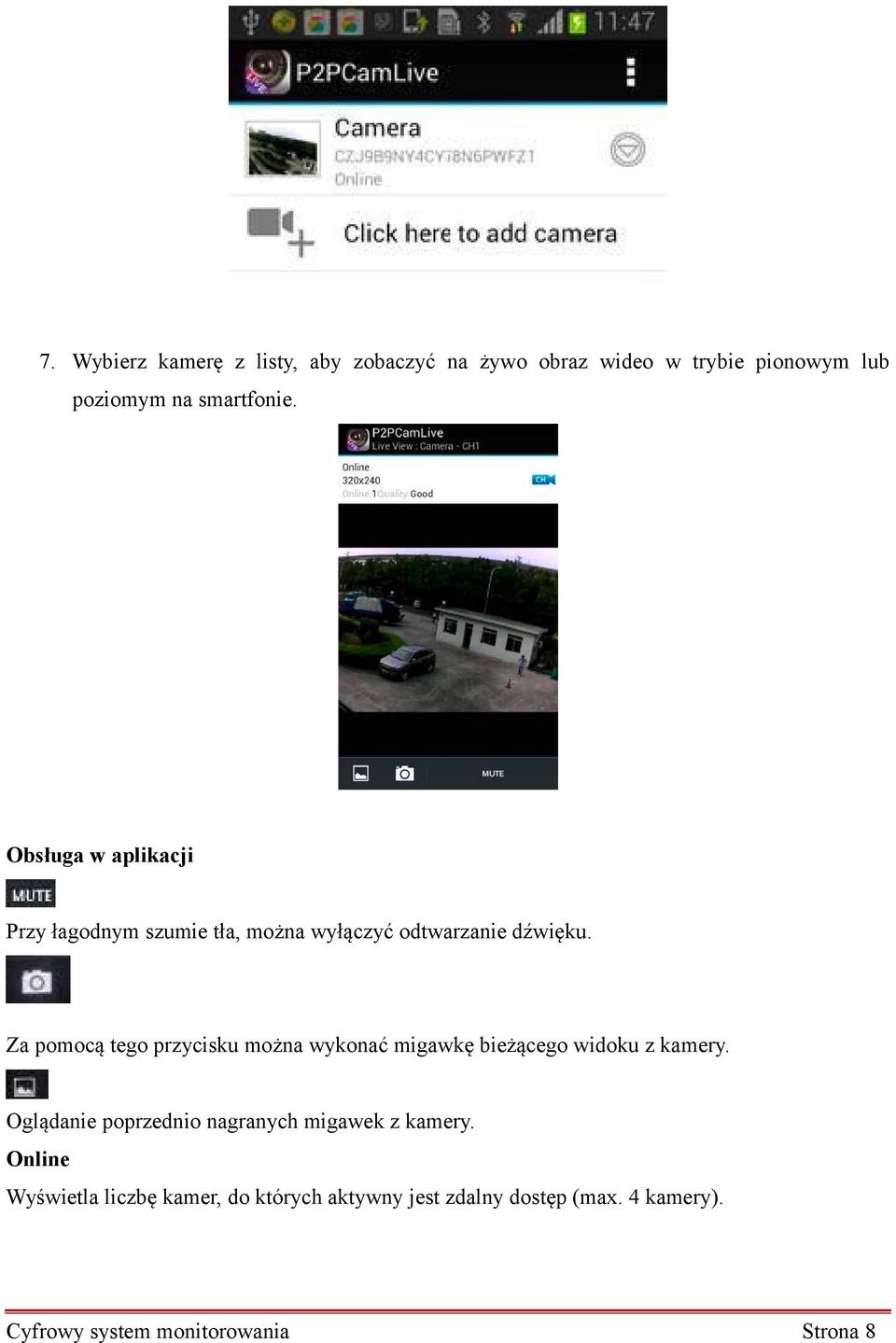

8 7. Wybierz kamerę z listy, aby zobaczyć na żywo obraz wideo w trybie pionowym lub poziomym na smartfonie. Obsługa w aplikacji Przy łagodnym szumie tła, można wyłączyć odtwarzanie dźwięku. Za pomocą tego przycisku można wykonać migawkę bieżącego widoku z kamery. Oglądanie poprzednio nagranych migawek z kamery. Online Wyświetla liczbę kamer, do których aktywny jest zdalny dostęp (max. 4 kamery). Cyfrowy system monitorowania Strona 8

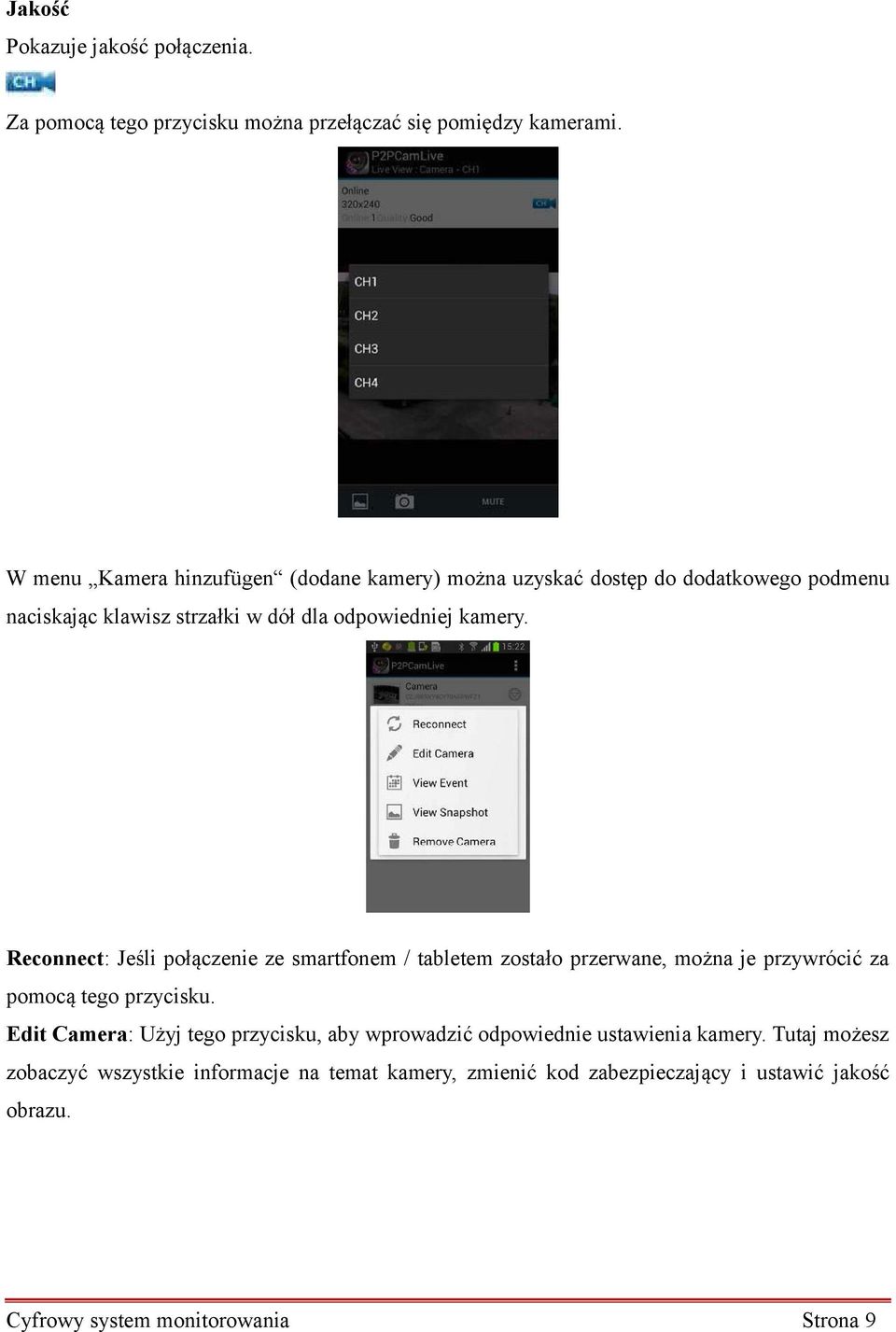

9 Jakość Pokazuje jakość połączenia. Za pomocą tego przycisku można przełączać się pomiędzy kamerami. W menu Kamera hinzufügen (dodane kamery) można uzyskać dostęp do dodatkowego podmenu naciskając klawisz strzałki w dół dla odpowiedniej kamery. Reconnect: Jeśli połączenie ze smartfonem / tabletem zostało przerwane, można je przywrócić za pomocą tego przycisku. Edit Camera: Użyj tego przycisku, aby wprowadzić odpowiednie ustawienia kamery. Tutaj możesz zobaczyć wszystkie informacje na temat kamery, zmienić kod zabezpieczający i ustawić jakość obrazu. Cyfrowy system monitorowania Strona 9

10 View Event: Nagrania, które są zapisane na Twoim smartfonie / tablecie, można odtworzyć za pomocą tego przycisku. Klikając przycisk, można wybrać przedział czasowy sekcji wideo. View Snapshot: można zobaczyć migawki, które zostały zrobione na smartfonie lub tablecie. Remove camera: usuwanie kamery z aplikacji. Cyfrowy system monitorowania Strona 10

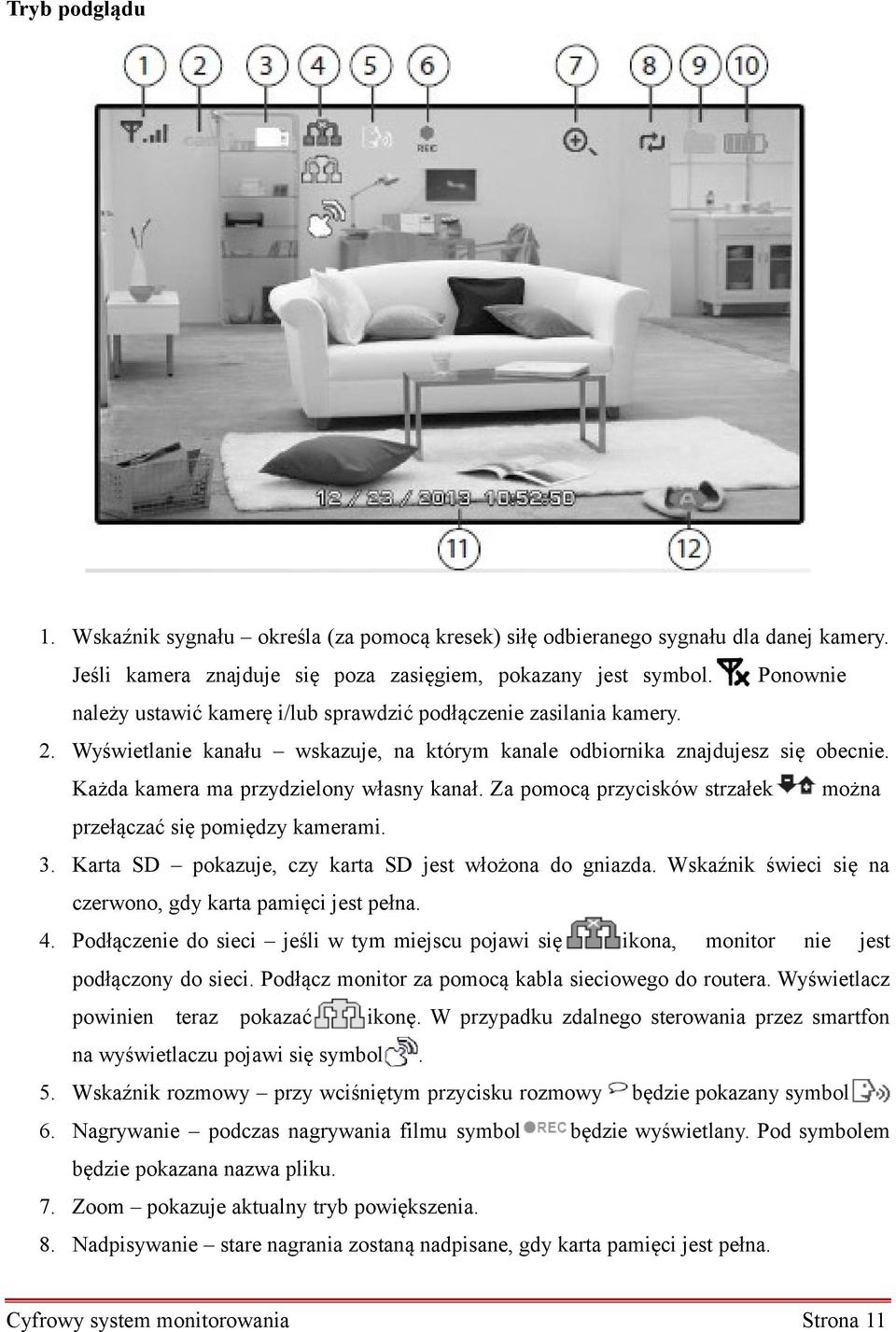

11 Tryb podglądu 1. Wskaźnik sygnału określa (za pomocą kresek) siłę odbieranego sygnału dla danej kamery. Jeśli kamera znajduje się poza zasięgiem, pokazany jest symbol. Ponownie należy ustawić kamerę i/lub sprawdzić podłączenie zasilania kamery. 2. Wyświetlanie kanału wskazuje, na którym kanale odbiornika znajdujesz się obecnie. Każda kamera ma przydzielony własny kanał. Za pomocą przycisków strzałek można przełączać się pomiędzy kamerami. 3. Karta SD pokazuje, czy karta SD jest włożona do gniazda. Wskaźnik świeci się na czerwono, gdy karta pamięci jest pełna. 4. Podłączenie do sieci jeśli w tym miejscu pojawi się ikona, monitor nie jest podłączony do sieci. Podłącz monitor za pomocą kabla sieciowego do routera. Wyświetlacz powinien teraz pokazać ikonę. W przypadku zdalnego sterowania przez smartfon na wyświetlaczu pojawi się symbol. 5. Wskaźnik rozmowy przy wciśniętym przycisku rozmowy będzie pokazany symbol 6. Nagrywanie podczas nagrywania filmu symbol będzie wyświetlany. Pod symbolem będzie pokazana nazwa pliku. 7. Zoom pokazuje aktualny tryb powiększenia. 8. Nadpisywanie stare nagrania zostaną nadpisane, gdy karta pamięci jest pełna. Cyfrowy system monitorowania Strona 11

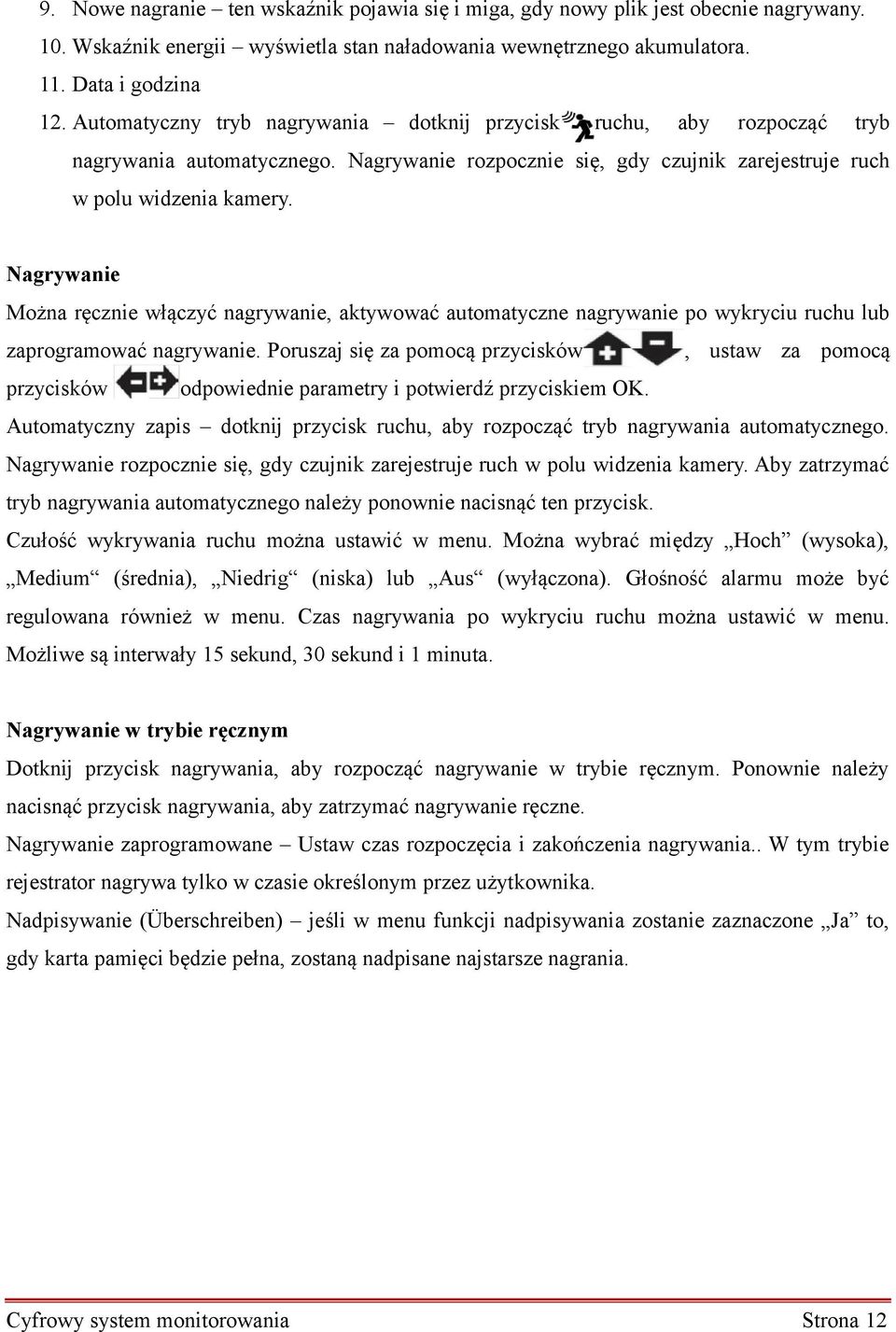

12 9. Nowe nagranie ten wskaźnik pojawia się i miga, gdy nowy plik jest obecnie nagrywany. 10. Wskaźnik energii wyświetla stan naładowania wewnętrznego akumulatora. 11. Data i godzina 12. Automatyczny tryb nagrywania dotknij przycisk ruchu, aby rozpocząć tryb nagrywania automatycznego. Nagrywanie rozpocznie się, gdy czujnik zarejestruje ruch w polu widzenia kamery. Nagrywanie Można ręcznie włączyć nagrywanie, aktywować automatyczne nagrywanie po wykryciu ruchu lub zaprogramować nagrywanie. Poruszaj się za pomocą przycisków, ustaw za pomocą przycisków odpowiednie parametry i potwierdź przyciskiem OK. Automatyczny zapis dotknij przycisk ruchu, aby rozpocząć tryb nagrywania automatycznego. Nagrywanie rozpocznie się, gdy czujnik zarejestruje ruch w polu widzenia kamery. Aby zatrzymać tryb nagrywania automatycznego należy ponownie nacisnąć ten przycisk. Czułość wykrywania ruchu można ustawić w menu. Można wybrać między Hoch (wysoka), Medium (średnia), Niedrig (niska) lub Aus (wyłączona). Głośność alarmu może być regulowana również w menu. Czas nagrywania po wykryciu ruchu można ustawić w menu. Możliwe są interwały 15 sekund, 30 sekund i 1 minuta. Nagrywanie w trybie ręcznym Dotknij przycisk nagrywania, aby rozpocząć nagrywanie w trybie ręcznym. Ponownie należy nacisnąć przycisk nagrywania, aby zatrzymać nagrywanie ręczne. Nagrywanie zaprogramowane Ustaw czas rozpoczęcia i zakończenia nagrywania.. W tym trybie rejestrator nagrywa tylko w czasie określonym przez użytkownika. Nadpisywanie (Überschreiben) jeśli w menu funkcji nadpisywania zostanie zaznaczone Ja to, gdy karta pamięci będzie pełna, zostaną nadpisane najstarsze nagrania. Cyfrowy system monitorowania Strona 12

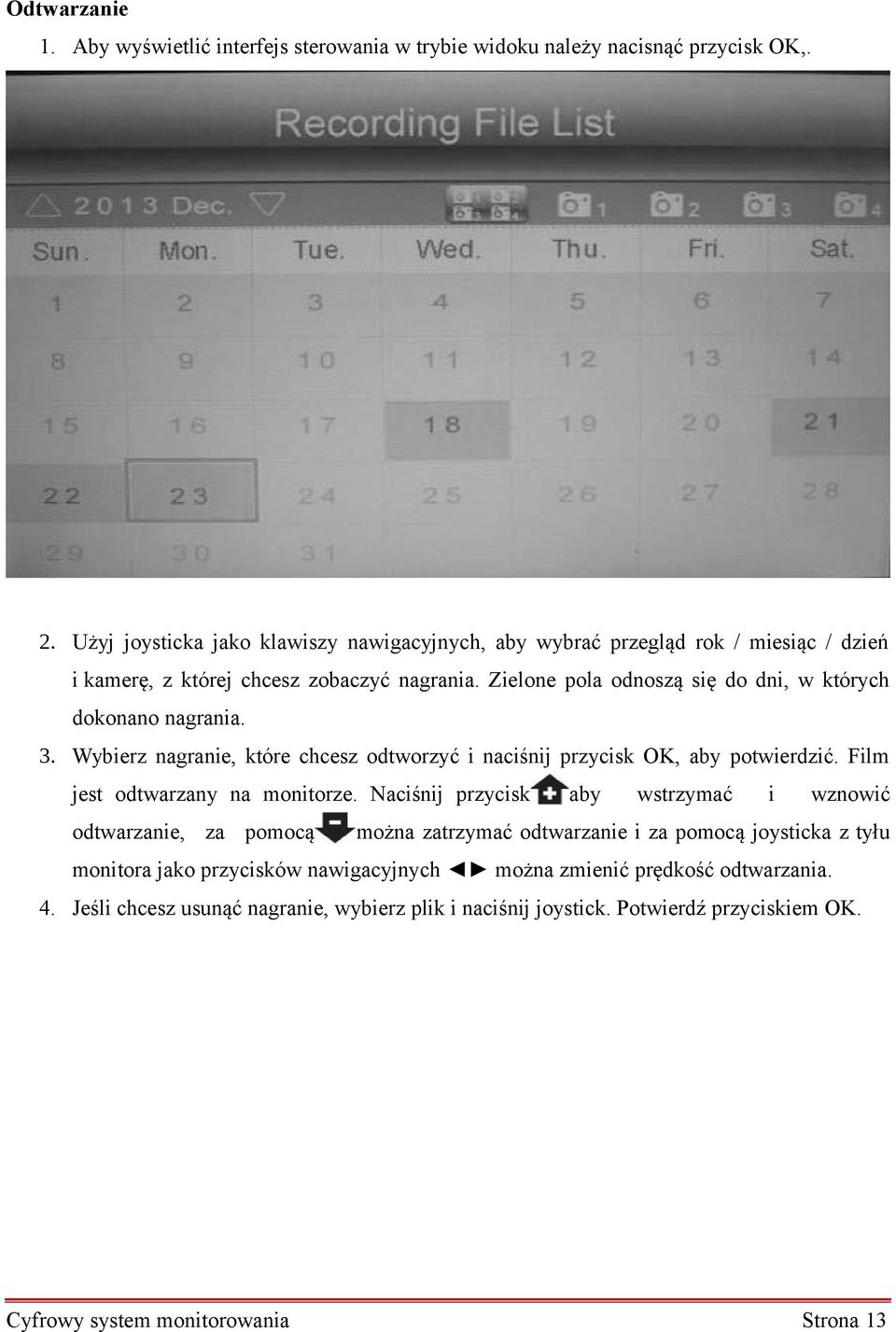

13 Odtwarzanie 1. Aby wyświetlić interfejs sterowania w trybie widoku należy nacisnąć przycisk OK,. 2. Użyj joysticka jako klawiszy nawigacyjnych, aby wybrać przegląd rok / miesiąc / dzień i kamerę, z której chcesz zobaczyć nagrania. Zielone pola odnoszą się do dni, w których dokonano nagrania. 3. Wybierz nagranie, które chcesz odtworzyć i naciśnij przycisk OK, aby potwierdzić. Film jest odtwarzany na monitorze. Naciśnij przycisk aby wstrzymać i wznowić odtwarzanie, za pomocą można zatrzymać odtwarzanie i za pomocą joysticka z tyłu monitora jako przycisków nawigacyjnych można zmienić prędkość odtwarzania. 4. Jeśli chcesz usunąć nagranie, wybierz plik i naciśnij joystick. Potwierdź przyciskiem OK. Cyfrowy system monitorowania Strona 13

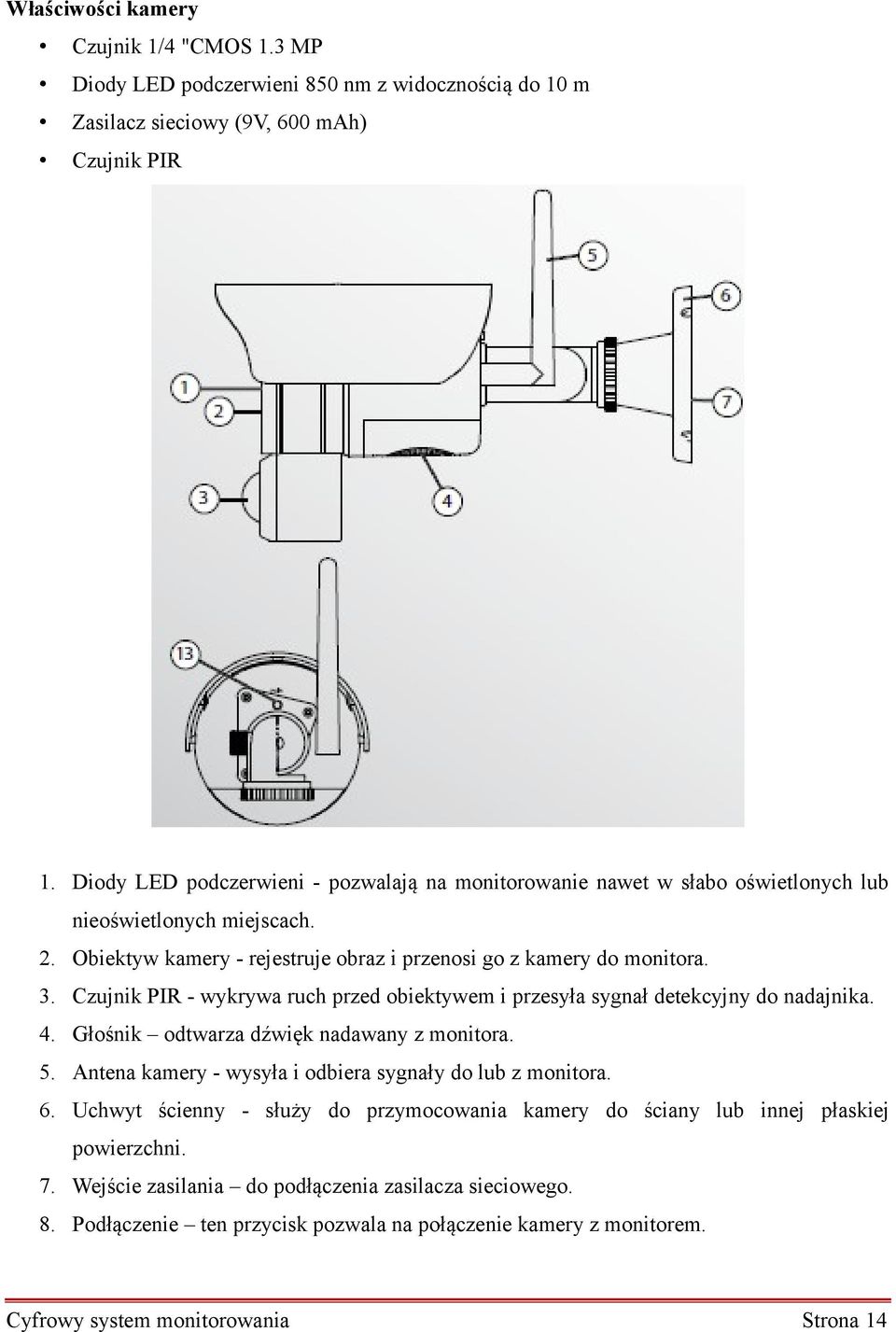

14 Właściwości kamery Czujnik 1/4 "CMOS 1.3 MP Diody LED podczerwieni 850 nm z widocznością do 10 m Zasilacz sieciowy (9V, 600 mah) Czujnik PIR 1. Diody LED podczerwieni - pozwalają na monitorowanie nawet w słabo oświetlonych lub nieoświetlonych miejscach. 2. Obiektyw kamery - rejestruje obraz i przenosi go z kamery do monitora. 3. Czujnik PIR - wykrywa ruch przed obiektywem i przesyła sygnał detekcyjny do nadajnika. 4. Głośnik odtwarza dźwięk nadawany z monitora. 5. Antena kamery - wysyła i odbiera sygnały do lub z monitora. 6. Uchwyt ścienny - służy do przymocowania kamery do ściany lub innej płaskiej powierzchni. 7. Wejście zasilania do podłączenia zasilacza sieciowego. 8. Podłączenie ten przycisk pozwala na połączenie kamery z monitorem. Cyfrowy system monitorowania Strona 14

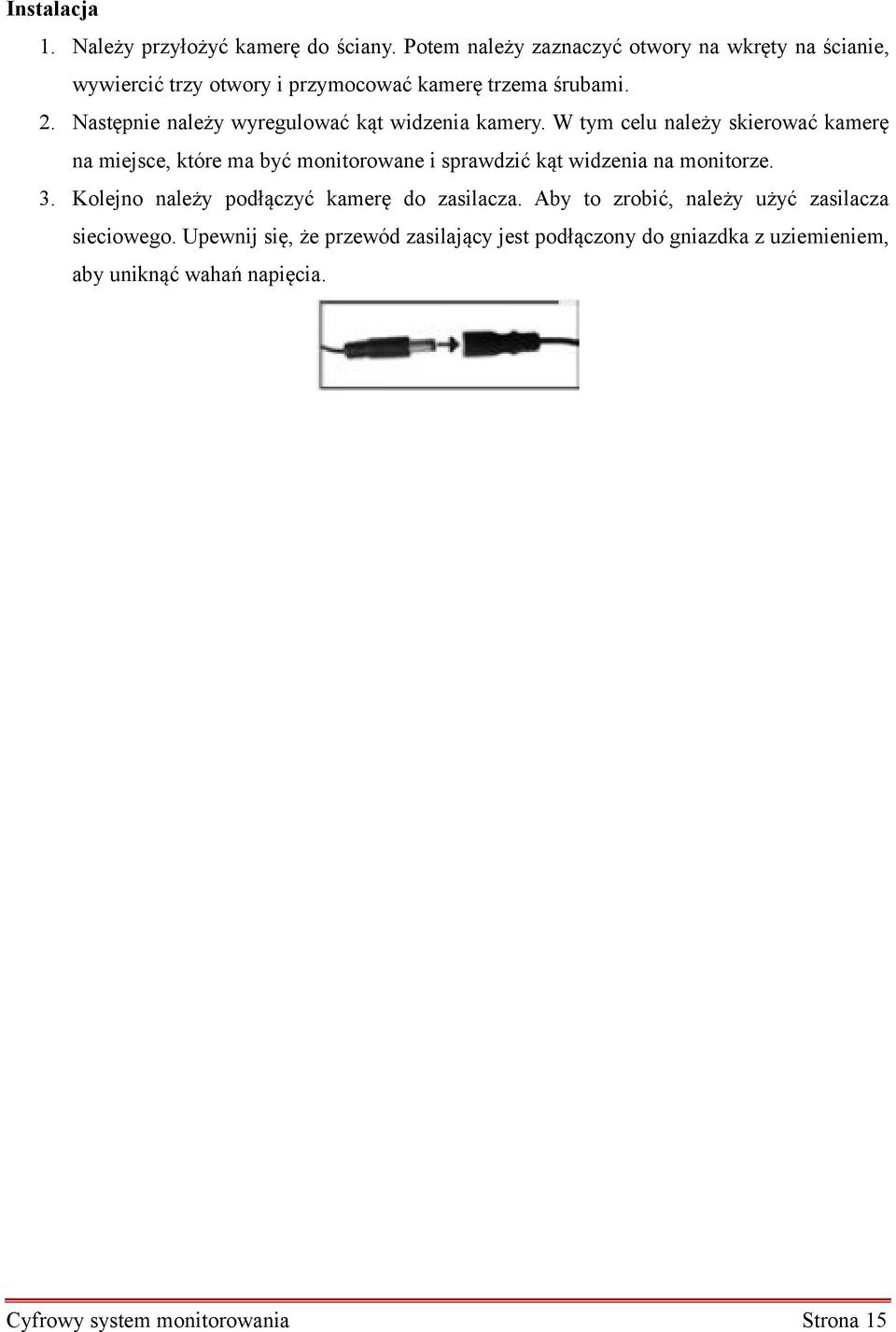

15 Instalacja 1. Należy przyłożyć kamerę do ściany. Potem należy zaznaczyć otwory na wkręty na ścianie, wywiercić trzy otwory i przymocować kamerę trzema śrubami. 2. Następnie należy wyregulować kąt widzenia kamery. W tym celu należy skierować kamerę na miejsce, które ma być monitorowane i sprawdzić kąt widzenia na monitorze. 3. Kolejno należy podłączyć kamerę do zasilacza. Aby to zrobić, należy użyć zasilacza sieciowego. Upewnij się, że przewód zasilający jest podłączony do gniazdka z uziemieniem, aby uniknąć wahań napięcia. Cyfrowy system monitorowania Strona 15

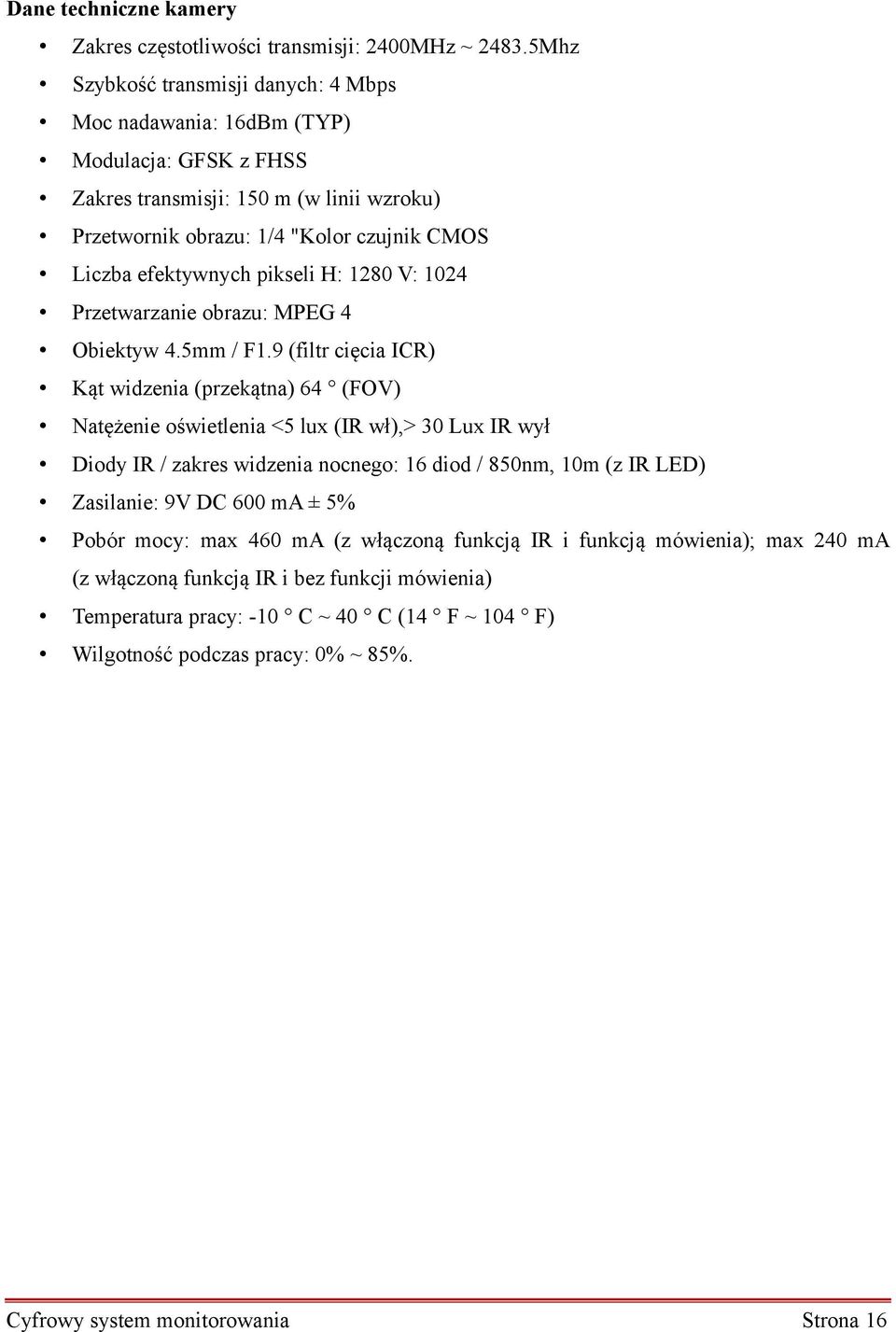

16 Dane techniczne kamery Zakres częstotliwości transmisji: 2400MHz ~ Mhz Szybkość transmisji danych: 4 Mbps Moc nadawania: 16dBm (TYP) Modulacja: GFSK z FHSS Zakres transmisji: 150 m (w linii wzroku) Przetwornik obrazu: 1/4 "Kolor czujnik CMOS Liczba efektywnych pikseli H: 1280 V: 1024 Przetwarzanie obrazu: MPEG 4 Obiektyw 4.5mm / F1.9 (filtr cięcia ICR) Kąt widzenia (przekątna) 64 (FOV) Natężenie oświetlenia <5 lux (IR wł),> 30 Lux IR wył Diody IR / zakres widzenia nocnego: 16 diod / 850nm, 10m (z IR LED) Zasilanie: 9V DC 600 ma ± 5% Pobór mocy: max 460 ma (z włączoną funkcją IR i funkcją mówienia); max 240 ma (z włączoną funkcją IR i bez funkcji mówienia) Temperatura pracy: -10 C ~ 40 C (14 F ~ 104 F) Wilgotność podczas pracy: 0% ~ 85%. Cyfrowy system monitorowania Strona 16

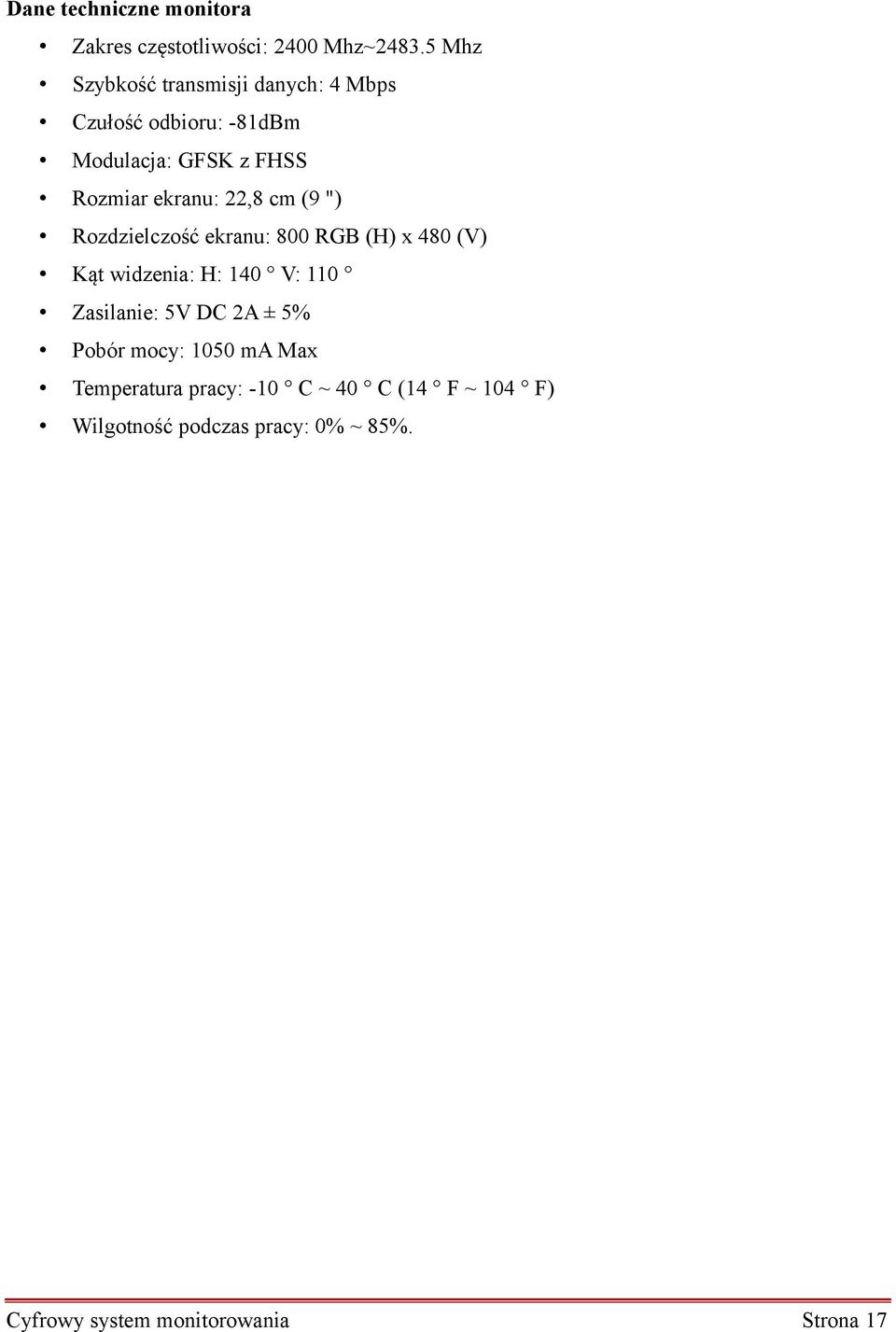

17 Dane techniczne monitora Zakres częstotliwości: 2400 Mhz~ Mhz Szybkość transmisji danych: 4 Mbps Czułość odbioru: -81dBm Modulacja: GFSK z FHSS Rozmiar ekranu: 22,8 cm (9 ") Rozdzielczość ekranu: 800 RGB (H) x 480 (V) Kąt widzenia: H: 140 V: 110 Zasilanie: 5V DC 2A ± 5% Pobór mocy: 1050 ma Max Temperatura pracy: -10 C ~ 40 C (14 F ~ 104 F) Wilgotność podczas pracy: 0% ~ 85%. Cyfrowy system monitorowania Strona 17

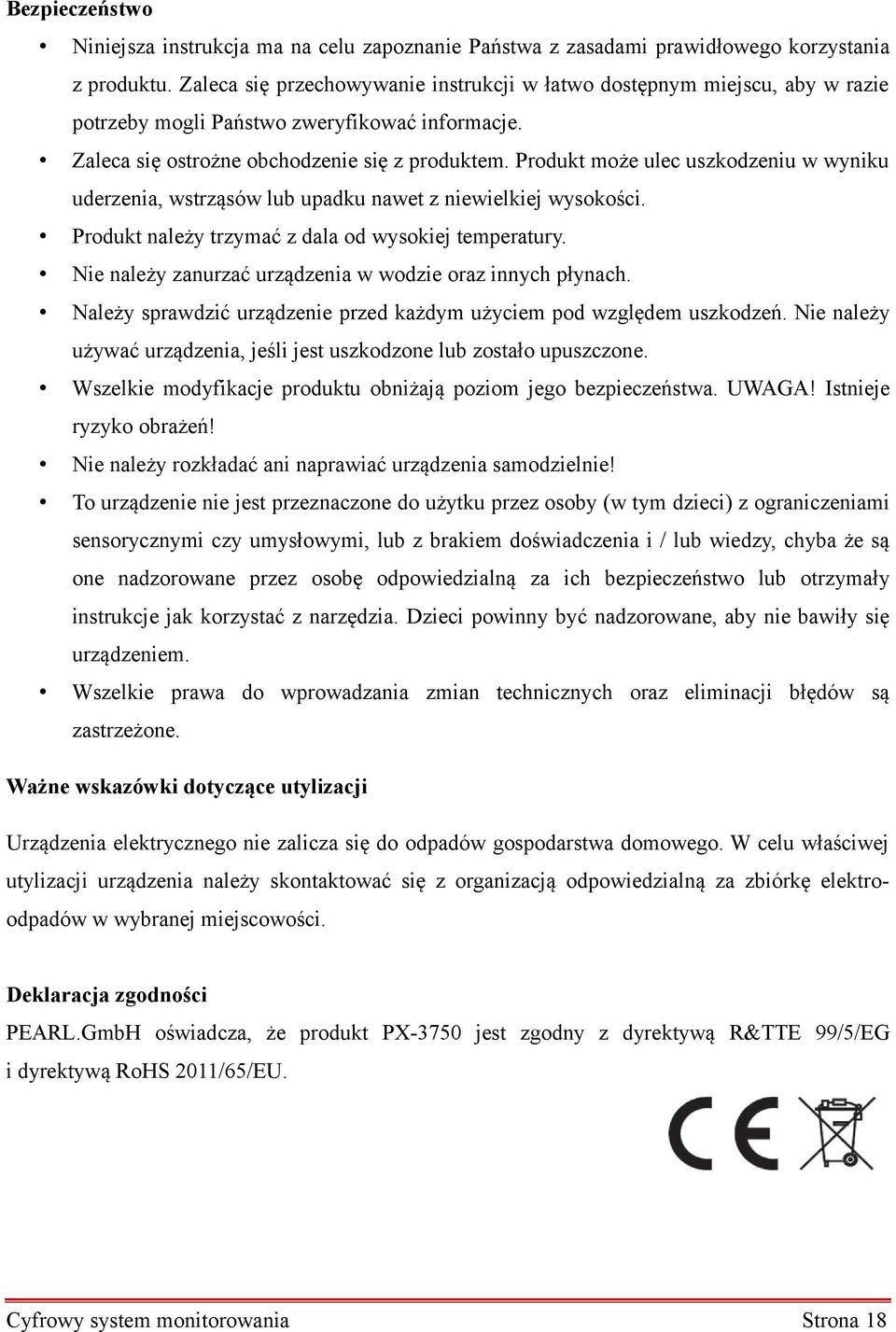

18 Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Należy sprawdzić urządzenie przed każdym użyciem pod względem uszkodzeń. Nie należy używać urządzenia, jeśli jest uszkodzone lub zostało upuszczone. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać ani naprawiać urządzenia samodzielnie! To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczeniami sensorycznymi czy umysłowymi, lub z brakiem doświadczenia i / lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały instrukcje jak korzystać z narzędzia. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. Deklaracja zgodności PEARL.GmbH oświadcza, że produkt PX-3750 jest zgodny z dyrektywą R&TTE 99/5/EG i dyrektywą RoHS 2011/65/EU. Cyfrowy system monitorowania Strona 18
