Seria DrillAir. Do prac ziemnych, wiertniczych i wykonania otworów strzałowych, do studni wodnych i odwiertów geotermalnych

Transkrypt

1 Seria DrillAir Do prac ziemnych, wiertniczych i wykonania otworów strzałowych, do studni wodnych i odwiertów geotermalnych

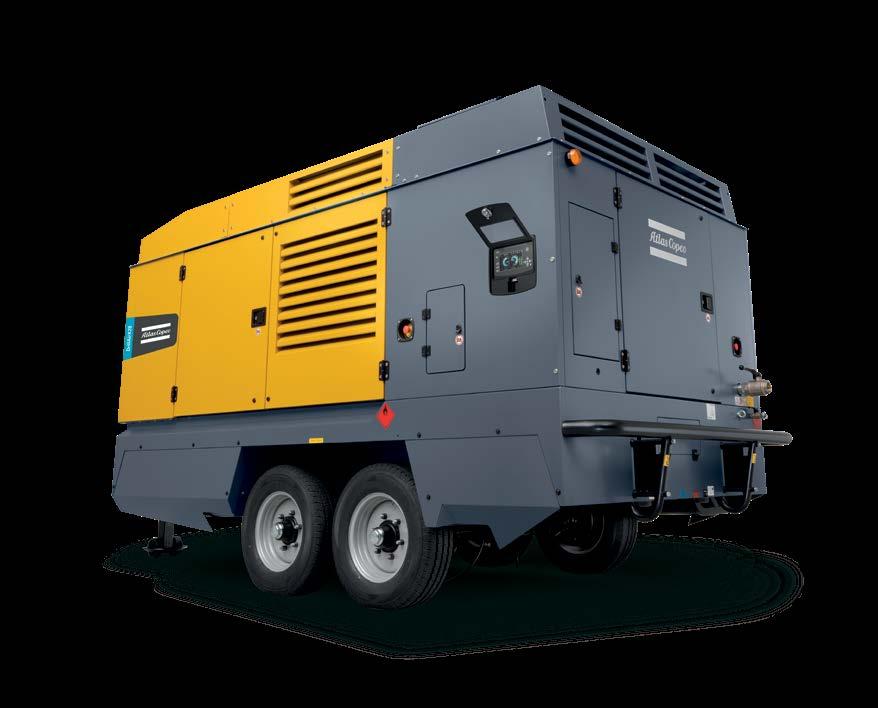

2 DrillAir Gwarancja kontroli W Atlas Copco doskonale orientujemy się w zastosowaniach wymagających użycia sprężonego powietrza, niezależnie od przepływu i ciśnienia. Sprężarki DrillAir zapewniają doskonałą harmonię między ciśnieniem i przepływem i umożliwiają Ci pełną kontrolę nad tymi parametrami, pozwalając jednocześnie zaoszczędzić paliwo. Jeśli chodzi o wydajne wiercenie, nie ma takiego pojęcia jak uniwersalne. Istotne jest dobranie odpowiedniej sprężarki zależnie od głębokości otworu i wielkości młota. Wybierz odpowiedni produkt dla swojej firmy i zyskaj możliwość elastycznego dostosowywania się do zmian głębokości wiercenia i wielkości młota. Urządzenia DrillAir można z łatwością przenosić i obsługiwać a ich serwisowanie nie stwarza żadnych problemów. Całą sprężarkę można załadować do ciężarówki razem z urządzeniem wiertniczym. Nowy układ sterowania XC 4004 zapewnia bogactwo funkcji za naciśnięciem przycisku. Interwały serwisowe zostały wydłużone do nawet 1000 godzin dla urządzenia DrillAir oraz 500 dla silnika. 2 ZGODNY NISKIE ZUŻYCIE PALIWA NISKI CAŁKOWITY KOSZT EKSPLOATACJI W 1 CIĘŻARÓWCE MOŻNA PRZEWIEŹĆ ZARÓWNO SPRĘŻARKĘ, JAK I WIERTARKĘ SMART AIR KONTROLER

3 Technologia wydajnego wiercenia Wierć szybciej i obniż koszty paliwa Sprężarka DrillAir wyposażona jest w technologię, która zwiększa wydajność oraz zmniejsza koszty paliwa. Dzięki naszemu systemowi zarządzania wydajnością AirXpert 2.0 masz pełną kontrolę nad przepływem i ciśnieniem powietrza sprężarki. AirXpert 2.0 to zatem połączenie ulepszeń w oprogramowaniu oraz najlepszych z możliwych komponentów, które pozwolą Ci zwiększyć skuteczność sprężarki. Operator może regulować zarówno przepływ, jak i ciśnienie a sprężarka automatycznie reguluje pozostałe parametry. Dzięki AirXpert 2.0, najlepszym na rynku silnikom oraz zaprojektowanemu przez Atlas Copco elementowi śrubowemu, sprężarka DrillAir umożliwi Ci wiercenie większej liczby metrów na godzinę. Lepsza wydajność Funkcja Dynamic Flow Boost Funkcja Dynamic Flow Boost zapewnia nawet o 10% większy przepływ podczas przedmuchu kolumny przewodu wiertniczego. Oznacza to szybsze przedmuchiwanie, ponowne tamowanie oraz krótszy czas wiercenia. Większa wszechstronność Atlas Copco XPR Opatentowana przez Atlas Copco technologia XPR poszerza dolny zakres ciśnienia roboczego do 15 barów. To ustawienie ciśnienia pozwala zapobiec kawitacji gleby podczas intensywnego wiercenia oraz umożliwia stosowanie tej samej sprężarki zarówno do wiercenia fundamentów, jak i do odwiertów geotermalnych. Wersja XPR jest dostępna wyłącznie jako opcjonalne wyposażenie Y35. Wysoka niezawodność OilXpert Inteligentna elektronika zwiększa żywotność kluczowych komponentów DrillAir. OilXpert to nasza technologia regulowania temperatury oleju, która pozwala utrzymać pod kontrolą poziomy kondensatu, przedłuża żywotność oleju sprężarki i chroni elementy śrubowe przed zużyciem i uszkodzeniem. 3 Seria DrillAir

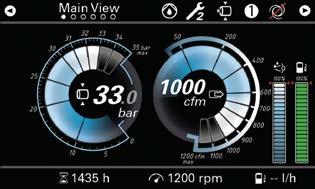

4 Przestań sprężać powietrze zacznij je kontrolować! Układ sterowania Smart Air Xc4004 Układ sterowania Smart Air Xc4004 wyposażony jest w najnowsze innowacje. Wierzymy, że powinien on umożliwiać Ci całkowitą kontrolę, intuicyjne sterowanie i, co najważniejsze, być łatwy w użyciu i nawigacji. Inteligentne elementy kontrolne chronią Twoje inwestycje: Popraw swoją wydajność, zmniejszając koszty eksploatacji sprzętu dzięki zaawansowanym funkcjom. Zaawansowane funkcje: Inteligentny interfejs użytkownika z kluczowymi parametrami widocznymi na pierwszy rzut oka. Aplikacja lustrzana do zdalnego sterowania. Dźwiękowy, jasny system ostrzegania o wszelkich odchyleniach. Solidna konstrukcja odporna na wodę i kurz (stopień ochrony IP67). Wnosi wydajność, kontrolę i łączność na kolejny poziom. Łatwy w użyciu interfejs 7-calowy wyświetlacz antyodblaskowy LED. Jednoczesny podgląd ciśnienia i przepływu zwiększa przepustowość wymaganą dla danego zastosowania. Widoczne poziomy paliwa i AdBlue oraz licznik godzin pracy zapobiegają niepotrzebnym przestojom. Spersonalizowana interakcja dzięki ustawieniom metrycznym i języka. Kompleksowy wgląd w parametry wydłuża czas pracy Łatwy dostęp do trendów 15 parametrów. Zwiększ czas pracy dzięki zapobiegawczej konserwacji. 4 SMART AIR KONTROLER Zaoszczędź czas dzięki zdalnemu sterowaniu Aplikacja lustrzana: pozwala na sterowanie przepływem powietrza za pomocą drugiego kontrolera w najbardziej odpowiednim dla operatora miejscu. Wszystkie parametry urządzenia można zdalnie regulować: automatyczne ładowanie/odciążanie, dynamiczne zwiększanie przepływu, ustawianie ciśnienia/ przepływu dla wielu konfiguracji, zatrzymanie awaryjne... Połączenie przewodowe lub bezprzewodowe połączenie radiowe RRC.

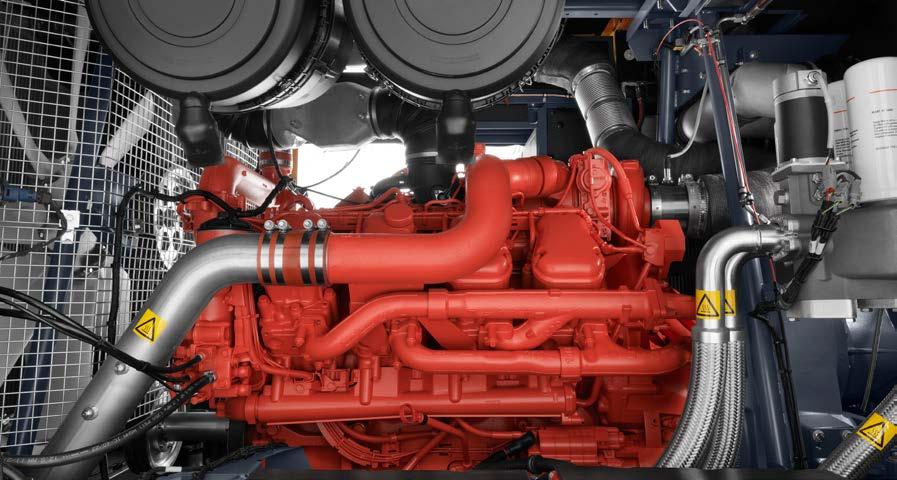

5 Uwolnij potencjał swojej sprężarki DrillAir ZGODNY Silniki najnowszej generacji Dla naszej serii sprężarek DrillAir wybraliśmy najpotężniejsze i najnowsze silniki. Wszystkie z nich są kompatybilne ze Stage V, najnowszymi europejskimi ustawami w zakresie emisji. Silniki Stage V redukują emisję szkodliwych NO x i cząstek stałych niemalże do zera, chroniąc tym samym środowisko. Firma Scania wykorzystuje selektywną redukcję katalityczną (SCR), katalizator utleniania oleju napędowego (DOC) oraz technologię filtra cząstek stałych (DPF), aby spełnić wymogi normy Stage V w zakresie emisji. Poprzez wstrzyknięcie dodatku na bazie mocznika, na przykład AdBlue /DEF (Diesel Exhaust Fluid), do układu oczyszczania spalin zachodzi reakcja chemiczna, która przekształca szkodliwe tlenki azotu (NO x ) w azot dwuatomowy (N 2 ) i wodę. Te najnowocześniejsze silniki Scania minimalizują zarówno koszty eksploatacji, jak i wpływ maszyn na środowisko. Dzięki połączeniu tych silników z zaprojektowanym przez nas elementem śrubowym do wtrysku oleju, nasze sprężarki DrillAir zapewniają najlepsze w branży wskaźniki zużycia paliwa. Które urządzenie jest odpowiednie dla Twoich zastosowań? Dzięki AirXpert 2.0 masz swobodę stosowania swojej sprężarki DrillAir przy różnych konfiguracjach przepływu i ciśnienia. Wybierając urządzenie DrillAir po prostu weź pod uwagę swoją podstawową działalność, aby cieszyć się najlepszą możliwą wydajnością, mając jednocześnie świadomość, że sprzęt poradzi sobie również z ponadprogramowymi zadaniami. Wielkość DTH 12 Wielkość otworu / / / / /8 Wymagane różne urządzenia H32 V39 H23 Y35 X28 Wymagany wzmacniacz Y35 Głębokość wiercenia, w metrach V39 - Wiercenie fundamentów H32 - Studzienki wodne, budownictwo lądowe H23 - Budownictwo lądowe X28 - Odwierty geotermalne i wiercenie studzienek wodnych Y35 - Głębokie odwierty geotermalne 5 Seria DrillAir

6 Dane techniczne V21 H23 Normalne efektywne ciśnienie robocze bar (g) Nominalny przepływ przy maksymalnym ciśnieniu roboczym m³/min (l/s) 21,3 (355) / 25 bar 22,8 (380) / 20 bar Przepływ w trybie Dynamic Flow Boost m³/min (l/s) nie dotyczy* nie dotyczy* AirXpert 2.0 Tak Tak XPR nie dotyczy nie dotyczy Zużycie paliwa przy 100% obciążeniu l/h 51,86 50,51 Zużycie paliwa przy 75% obciążeniu l/h 38,32 37,94 Zużycie paliwa przy 50% obciążeniu l/h 32,39 30,86 Zużycie paliwa przy 25% obciążeniu l/h 26,37 24,91 Marka silnika Scania DC 09 Scania DC 09 Moc silnika (DIN 627 1) kw Zgodność emisji Stage V Stage V Pojemność zbiornika AdBlue I *Funkcja Dynamic Flow Boost jest wyłączona ze względu na ograniczenia w zakresie hałasu. Wymiary i ciężar: Dla DrillAir V21 i H23 Podw. z kołami Rama do sprężarki bez podwozia Tandem Wymiary (dł. x szer. x wys.) m 4,9 x 2,1 x 22 4 x 2,1 x 2,2 6 x 2,1 x 2,5 Pojemność zbiornika paliwa l Ciężar (bez paliwa, AdBlue ) kg Ciężar (z paliwem, AdBlue ) kg

7 H32 V28 X28 V39 Y (15-35 z XPR) 33 (550) / 20 bar 30,3 (505) / 25 bar 29,04 (484) / 30 bar 39,3 (655) / 25 bar 34,8 (580) / 35 bar 38,52 (642) / 13 bar 32,94 (549) / 16 bar** 33,9 (565) / 16 bar 43,92 (732) / 16 bar 38,88 (648) / 15 i 22 bar Tak Nie Tak Tak Tak nie dotyczy nie dotyczy nie dotyczy nie dotyczy W dół do 15 barów 72,76 77,03 74,24 82,5 82,8 51,16 55,09 55, ,6 41,77 43,82 45,36 43,7 48,8 30,95 36,79 35,95 nie dotyczy 39,2 Scania DC 13 Scania DC 13 Scania DC 13 Scania DC 16 Scania DC Stage V Stage V Stage V Stage IV Stage IV ** Pneumatyczny system regulacji z podwójnym zaworem ciśnienia Wymiary i ciężar: Dla DrillAir X28, V28 i H32 Podw. z kołami Rama do sprężarki bez podwozia Tandem Wymiary (dł. x szer. x wys.) m 4,9 x 2,1 x 2,2 4 x 2,1 x 2,2 6 x 2,1 x 2,5 Pojemność zbiornika paliwa l Ciężar (bez paliwa, AdBlue ) kg Ciężar (z paliwem, AdBlue ) kg Dla DrillAir Y35, V39 Podw. z kołami Rama do sprężarki bez podwozia Tandem Wymiary (dł. x szer. x wys.) m 6,2 x 2,2 x 2,5 4,1 x 2,2 x 2,5 6,9 x 2,4 x 3,1 Pojemność zbiornika paliwa l Ciężar (bez paliwa, AdBlue ) kg 6916 (bez szczelin dla wózka widłowego: Ciężar (z paliwem, AdBlue ) kg 7690 (bez szczelin dla wózka widłowego: Seria DrillAir

8 Asortyment maszyn Power Technique Power Technique to obszar działalności grupy Atlas Copco zorientowany na przyszłość. Tworzenie wartości dla klientów oznacza dla nas przewidywanie przyszłych potrzeb i realizowanie ich z nawiązką przy jednoczesnym ścisłym przestrzeganiu wymogów ochrony środowiska. Nasza długoterminowa perspektywa to gwarancja udanego, wieloletniego partnerstwa dla klientów firmy Atlas Copco. Gotowe do pracy Wszechstronność Partner produktywności 1 5 m³/min 7-12 bar 5,5-22 m³/min 7-20 bar m³/min bar *Dostępne są opcje z silnikami wysokoprężnymi i elektrycznymi Narzędzia ręczne Narzędzia pneumatyczne Narzędzia hydrauliczne Narzędzia zasilane silnikiem benzynowym Młoty (2,5 40 kg) Młoty do skał (5 25 kg) Górnicze młoty do skał Dodatkowe narzędzia pneumatyczne Młoty (11 40 kg) Dodatkowe narzędzia hydrauliczne Zestawy Powerpack Młoty i ubijaki (25 kg) Wiertarki Combi (23 kg) Generatory Maszty oświetleniowe Pompy odwadniające Przenośne Przewoźne Przemysłowe LED i MH, z silnikiem Diesla LED, elektryczne LED, akumulatorowe Zanurzeniowe Powierzchniowe Niewielkie i przenośne * Dostępnych jest wiele konfiguracji umożliwiających produkcję energii dla zastosowań każdego kalibru Zdjęcia i ilustracje zawarte w niniejszym dokumencie mogą przedstawiać produkty z elementami opcjonalnymi i (lub) dodatkowymi, które nie są dołączone do standardowej wersji produktu, a zatem nie są objęte zakupem takiego produktu, chyba że klient specjalnie zakupi te opcjonalne/dodatkowe elementy. Zastrzegamy sobie prawo do zmiany danych technicznych i konstrukcji produktów opisanych w niniejszej publikacji bez uprzedzenia. Nie wszystkie produkty są dostępne na wszystkich rynkach. Atlas Copco - Power Technique *Dostępne są opcje z silnikami wysokoprężnymi i elektrycznymi Atlas Copco Airpower NV, Belgium Wszelkie prawa zastrzeżone. Sprężarki powietrza
