1 GENERATORY KONTENEROWE Ponad 1 MW mocy w kontenerach 20-stopowych

2 Moc w kontenerze gotowa do użycia Generatory kontenerowe są standardowo wyposażone w pełny zakres funkcji i dysponują wszelkimi zaawansowanymi opcjami, jakie mogą być potrzebne. Moc rzędu 1 MW jest zagwarantowana przez niezawodne źródło energii umieszczone w obudowie o gabarytach 20-stopowego kontenera. Poziom hałasu jest bardzo niski, a wydajność bardzo wysoka. Generatory QAC i QEC spełniają wygórowane oczekiwania użytkowników, są idealnym rozwiązaniem do pracy w trudnych warunkach roboczych i otoczenia. POZIOM HAŁASU 70 db(a) W ODL. 7 M NIŻSZE ZUŻYCIE PALIWA GWARANCJA TEMPERATURA OTOCZENIA >40 C 100 % SKOKOWEGO OBCIĄŻENIA ZWIĘKSZENIA DŁUGI OKRES MIĘDZYSERWISOWY (H) 500 KONTENER 20-STOPOWY (ISO) 2

3 Maksymalna moc. Minimalne zużycie paliwa.

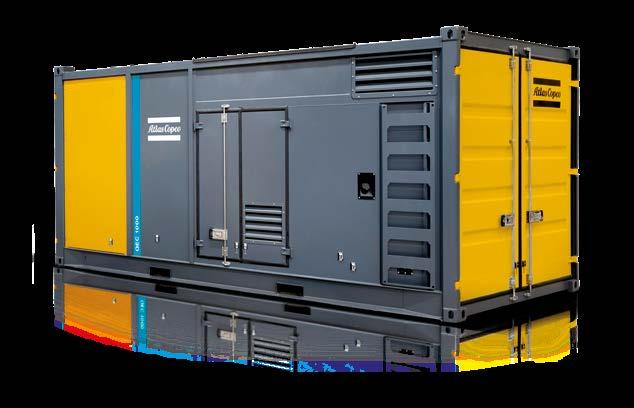

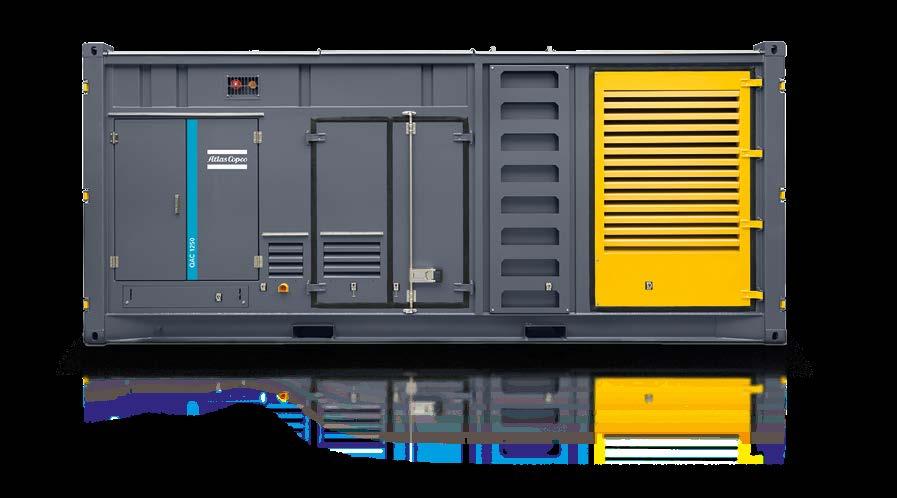

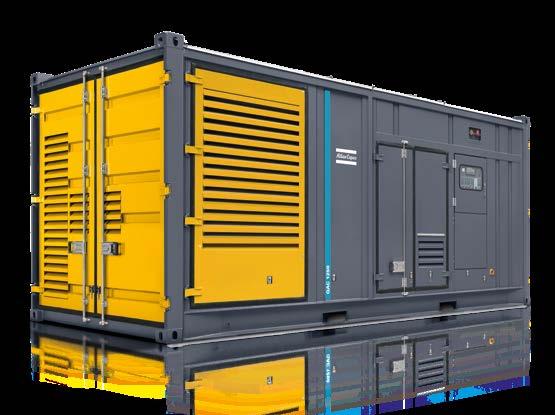

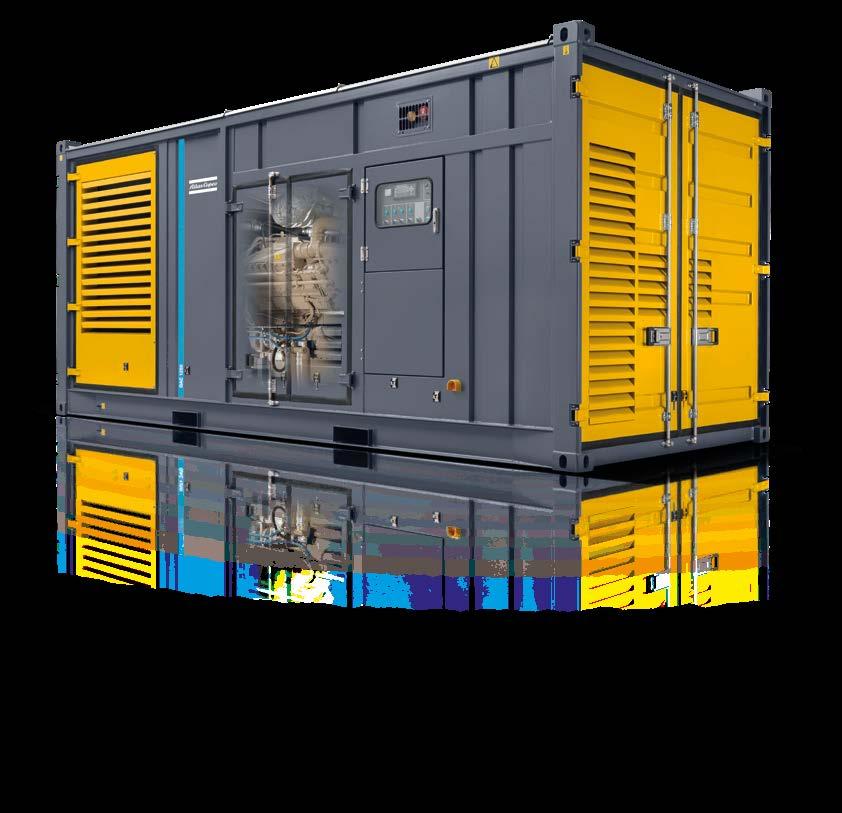

4 Generatory kontenerowe do wyboru Oszczędność paliwa seria QAC Generator QAC to gwarancja niskiego zużycia paliwa. Urządzenie jest chłodzone przez elektryczny wentylator o zmiennej prędkości obrotów (VSD), który reguluje przepływ strumienia powietrza odpowiednio do obciążenia silnika. Brzmi prosto, ale inżynieria w urządzeniach serii QAC jest unikalna. 70 db(a) w odl. 7 m 500H OKRESU MIĘDZYSERWISOWEGO NISKIE ZUŻYCIE PALIWA -10% -480 ZUŻYCIE PALIWA PRZY PEŁNYM OBCIĄŻENIU dziennie LITRÓW rocznie LITRÓW Najwyższa wytrzymałość seria QEC Generator QEC oferuje imponujące parametry aż do 1 MW mocy kontenerowej, którą łatwo przemieszczać między różnymi lokalizacjami. To bardzo niezawodne i elastyczne rozwiązanie sprawdzi się jako źródło zasilania stałego lub rezerwowego m.in. dla firm wynajmujących i w branży wydobywczej oraz petrochemicznej. TRWAŁY 1 MW NIEZAWODNEJ MOCY 4

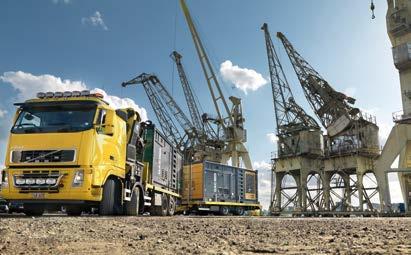

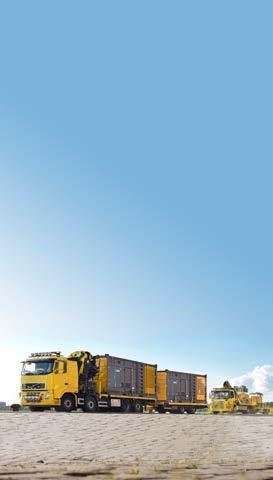

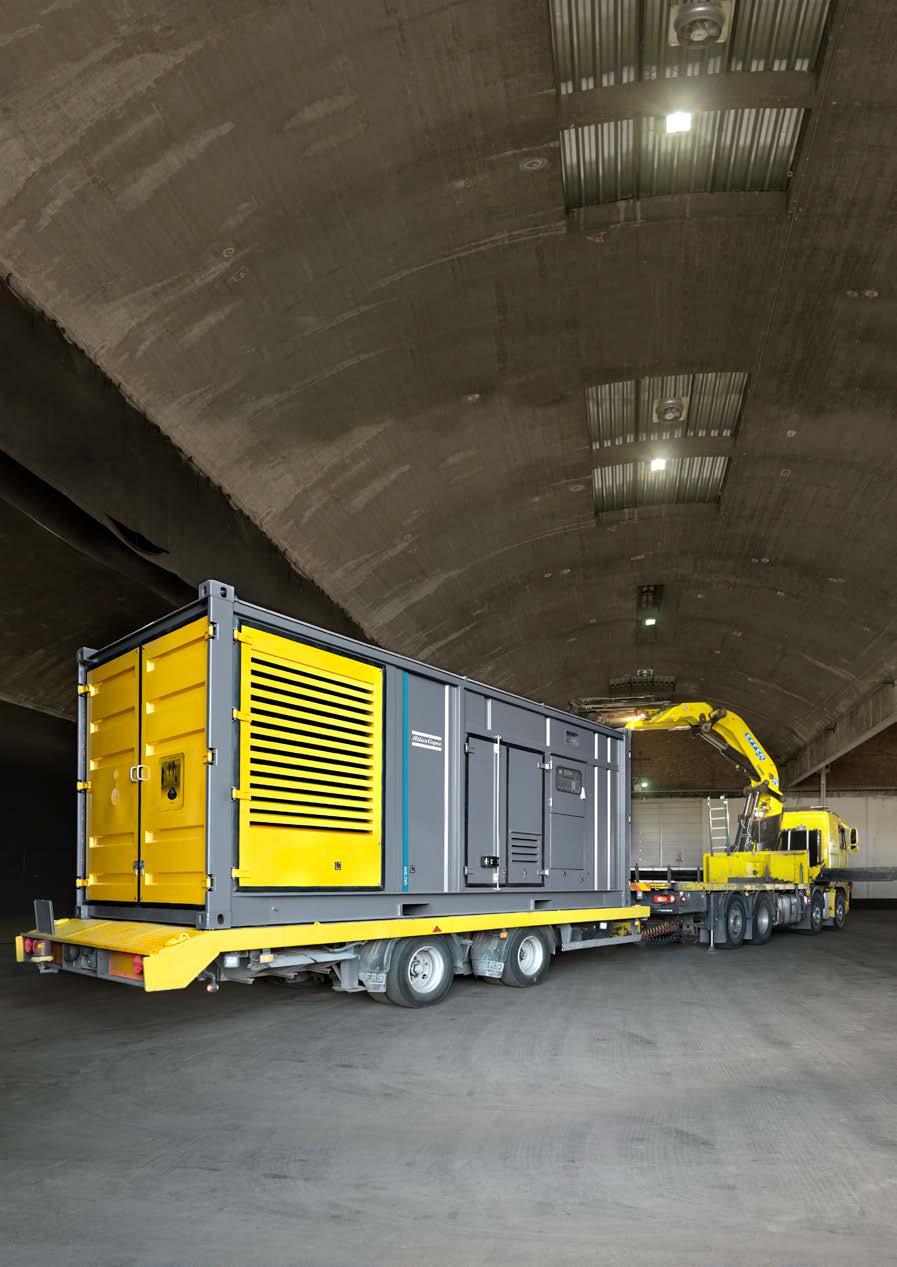

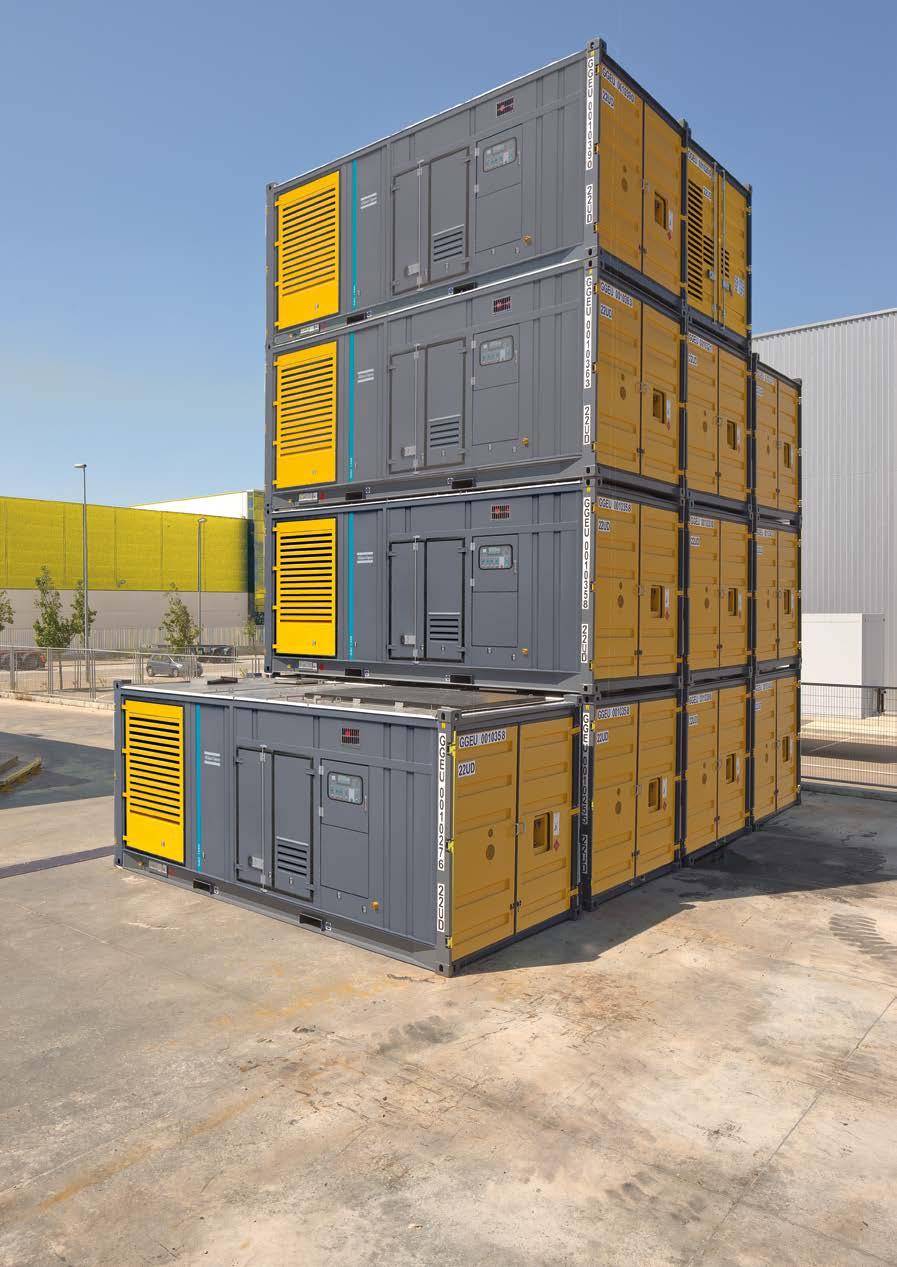

5 SYSTEM ZARZĄDZANIA MOCĄ Maszyny mogą pracować samodzielnie lub w razie większego zapotrzebowania w układzie równoległym z innymi generatorami. Do wyboru jest tryb wyspowy lub system zarządzania mocą (PMS). Urządzenia mogą także działać równolegle z zasilaniem sieciowym, zmniejszać pobór mocy w szczytach, zapewniać stałą moc lub pracować w trybie AMF. NISKI POZIOM HAŁASU PEŁNA MOC Inteligentny układ chłodzenia to gwarancja 100% mocy nawet w temperaturze 40 C na wysokości 1000 m n.p.m. Niski poziom hałasu wynoszący 70 db(a) w odległości 7 metrów oznacza, że modele QAC doskonale sprawdzają się w każdym środowisku pracy. DŁUGI OKRES UŻYTKOWANIA Każdy podzespół zaprojektowano i przetestowano, tak aby uzyskać długi i wydajny okres eksploatacji oraz wysoką wartość przy sprzedaży. ŁATWY TRANSPORT Maszyny mają kształt standardowego, 20-stopowego kontenera ISO, co ułatwia i przyspiesza ich transport. Mocne ucha do podnoszenia i otwory dla wózka widłowego zapewniają sprawne manewrowanie na miejscu. WYDAJNA FILTRACJA Dwustopniowe filtrowanie heavy duty paliwa i powietrza należy do standardowego zakresu wyposażenia. Dzięki temu wydłuży się okres użytkowania i okresy międzyserwisowe. WYSOKA JAKOŚĆ KOMPONENTÓW Trójfazowy generator QAC, z funkcją automatycznego wzbudzania i regulacji oraz synchronicznym i bezszczotkowym alternatorem. Wyposażony również w magnesy trwałe (PMG) i funkcję wzbudzania pomocniczego oraz grzejnik antykondensacyjny wszystko po to, aby wydłużyć okres eksploatacji maszyny. ŁATWY SERWIS ŁATWY DOSTĘP DO KOMPONENTÓW Koncepcja wsuwania/ wysuwania podzespołów umożliwia szybkie i proste usunięcie alternatora silnika z kontenera podczas konserwacji lub innych czynności roboczych. Generatory QAC i QEC są wyposażone w duże panele dostępowe i zestaw narzędzi serwisowych, dzięki którym można sprawnie wykonać konserwację, skracając czas przestoju. 5

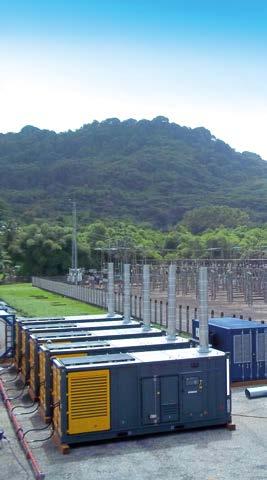

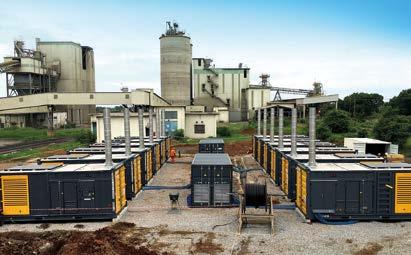

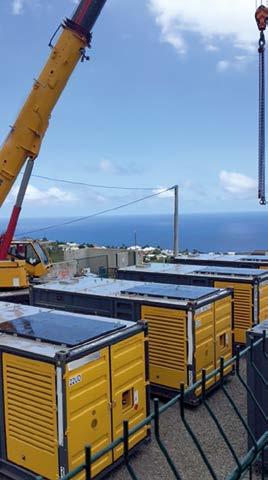

6 Uzyskaj idealną moc Gdy potrzebujesz zasilania, często pojedynczy generator okazuje się być niewystarczającym rozwiązaniem. Czy obciążenie podlega zmianom? Potrzebna jest wysoka moc podstawowa dla większych projektów realizowanych w odległych miejscach? A może szukasz długoterminowej instalacji z możliwością rozbudowy lub redukcji mocy? Jeśli odpowiedź na choćby jedno z powyższych pytań brzmi tak, najlepszym rozwiązaniem będzie modułowy system zasilania MPS (równoległe połączenie kilku generatorów). Jest to konfiguracja kilku współpracujących generatorów. Aby umożliwić wydajne współdziałanie kilku urządzeń, opracowaliśmy unikalny system zarządzania mocą (PMS). System PMS optymalizuje zużycia paliwa oraz wydłuża okres użytkowania generatora. Ponadto system PMS zarządza połączonymi równolegle generatorami odpowiednio do obciążenia, uruchamiając i zatrzymując jednostki w zależności od wahań zapotrzebowania na moc. Dzięki temu obciążenie każdego generatora pozostaje w zakresie optymalnego zużycia paliwa. W ten sposób wyeliminowano konieczność pracy generatorów w razie niskiego obciążenia, ponieważ te warunki sprzyjały usterkom silnika i przyczyniały się do skrócenia okresu użytkowania sprzętu. Wszystko, co będzie potrzebne, należy do standardowego zakresu wyposażenia generatorów QAC. Moc pracy równoległej 24 h przez 7 dni w tygodniu i 365 dni w roku w ponad 180 krajach. Zasilanie to podstawa tu nie ma miejsca na improwizację!

7 DANE TECHNICZNE H H SZER. DŁ. DŁ. SZER. Dane eksploatacyjne QAC 1000 QAC 1250 QEC 800 QEC 1000 QEC 1250 Częstotliwość znamionowa (1) Hz Napięcie znamionowe (2) V Moc ciągła (PRP) Znamionowa moc rezerwowa (LTP) kva / kw kva / kw 1000 / / / / / / / / / / / / / / / / / / / / 1262 Współczynnik mocy, cos φ 0,8 0,8 0,8 0,8 0,8 Natężenie znamionowe (PRP) A Skokowe zwiększenie obciążenia (G2) wg ISO-8528/5 Temperatura robocza (min./maks.) % ºC Zużycie paliwa Pojemność zbiornika paliwa l Zużycie paliwa przy 100% obciążeniu PRP Praca autonomiczna przy pełnym obciążeniu l / h ,3 223,72 250,7 284 h 8,3 6,8 6,2 5,5 9,31 8,1 7,2 6,1 5,46 4,82 Silnik Model Prędkość QST 30 G4 KTA 50 G3 QSK 23 G3 QST 30 G4 KTA 50 G3 obr./ min Moc znamionowa netto (PRP) kw m Z turbodoładowaniem i chłodzeniem Zasysanie Z turbodoładowaniem i chłodzeniem międzystopniowym międzystopniowym Kontrola prędkości Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Liczba cylindrów Chłodziwo Parcool Parcool Parcool Parcool Parcool Pojemność skokowa l 30,5 50,3 23,1 30,5 50,3 Alternator Model Wyjściowa moc znamionowa (ESP 27ºC) Stopień ochrony / klasa izolacji Rodzaj wzbudzenia / Model AVR LEROY SOMER LSA 49.1 L11 LEROY SOMER LSA 50.2 M6 LEROY SOMER LSA 49.1 M75 LEROY SOMER LSA 49.1 L11 LEROY SOMER LSA 50.2 M6 kva IP 23 IP 23 IP 23 / H IP 23 / H IP 23 / H PMG / R450T PMG / R450T SHUNT / R450M SHUNT / R450M SHUNT / R450M Poziom hałasu Poziom mocy akustycznej (LwA) Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) db(a) ,1 80,1 78,1 81,1 78,1 82,1 Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar (silnik suchy / mokry) kg / 15, / / / /

8 Oferta produktów Działu Maszyn Przewoźnych SPRĘŻARKI POWIETRZA GOTOWE DO PRACY 1 5 m³/min 7-12 bar WSZECHSTRONNOŚĆ 5,5-22 m³/min 7-20 bar PARTNER PRODUKTYWNOŚCI m³/min bar Dostępne są opcje z silnikami wysokoprężnymi i elektrycznymi GENERATORY PRZENOŚNE 1,6-13,9 kva PRZEWOŹNE * kva STACJONARNE * kva *Dostępnych jest wiele konfiguracji umożliwiających produkcję energii dla zastosowań każdego rozmiaru POMPY ODWADNIAJĄCE ELEKTRYCZNE ZANURZALNE ,500 l/min MASZTY OŚWIETLENIOWE LED METALOHALOGENOWE ELEKTRYCZNE Zaangażowani w trwały zrównoważony rozwój. Dywizja Portable Energy firmy Atlas Copco działa w sposób zorientowany na przyszłość. Tworzenie wartości dodanej oznacza dla nas przewidywanie i realizowanie przyszłych potrzeb naszych klientów przy jednoczesnym ścisłym przestrzeganiu wymogów środowiskowych. Nasza długoterminowa perspektywa to gwarancja udanego, wieloletniego partnerstwa dla klientów firmy Atlas Copco. ODŚRODKOWE l/min Dostępne są opcje z silnikami wysokoprężnymi i elektrycznymi PRZENOŚNE l/min Atlas Copco Portable Energy Wszelkie prawa zastrzeżone. Atlas Copco jest zarejestrowanym znakiem towarowym firmy Atlas Copco AB Zdjęcia i ilustracje zawarte w niniejszym dokumencie mogą przedstawiać produkty z elementami opcjonalnymi i (lub) dodatkowymi, które nie są dołączone do standardowej wersji produktu, a zatem nie są objęte zakupem takiego produktu, chyba że klient specjalnie zakupi te opcjonalne/dodatkowe elementy. Zastrzegamy sobie prawo do zmiany danych technicznych i konstrukcji produktów opisanych w niniejszej publikacji bez uprzedzenia. Nie wszystkie produkty są dostępne na wszystkich rynkach.
