Karta katalogowa DE DB_PL_DE45_LCD Rev. ST4-D 09/15. Cyfrowy wyłącznik/przekaźnik ciśnieniowy różnicowy z wielobarwnym LCD * *

Transkrypt

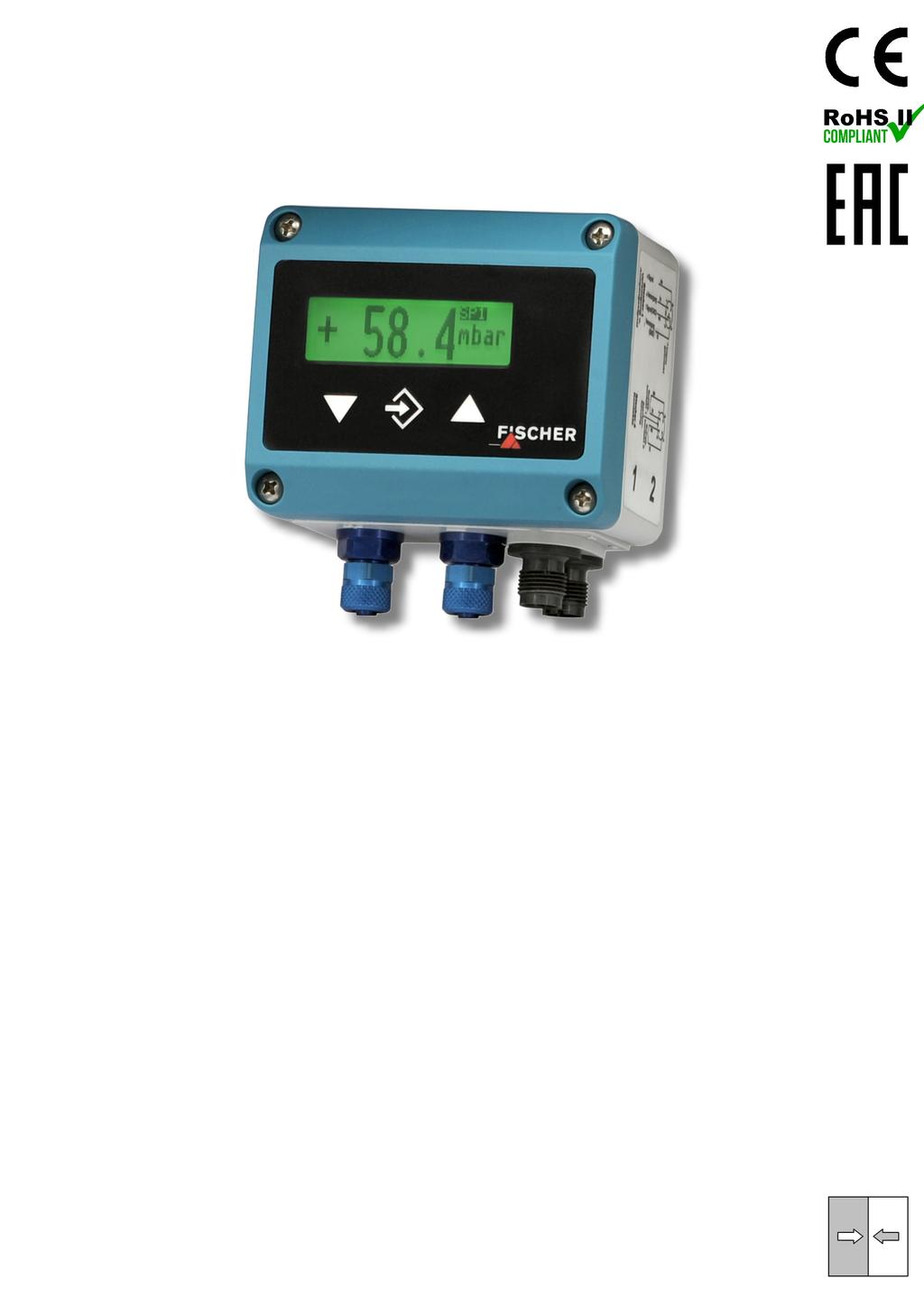

1 Karta katalogowa DE DB_PL_DE45_LCD Rev. ST4-D 09/15 * * Cyfrowy wyłącznik/przekaźnik ciśnieniowy różnicowy z wielobarwnym LCD

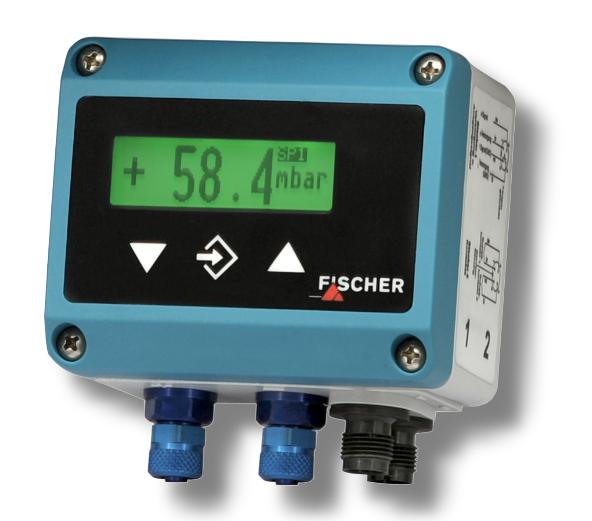

2 1 Produkt i opis działania FISCHER Mess- und Regeltechnik GmbH 1 Produkt i opis działania 1.1 Użytkowanie zgodne z przeznaczeniem Urządzenie DE45 jest wielofunkcyjnym przyrządem przełączającym z opcjonalnym wyjściem przekaźnikowym. Nadaje się on do pomiarów nad- i podciśnienia oraz różnicy ciśnień w środowisku mediów suchych, obojętnych chemicznie i w stanie lotnym. Przyrząd jest przeznaczony wyłącznie do stosowania w przypadkach uzgodnionych przez producenta i użytkownika. Typowe zastosowania Monitorowanie filtrów rolkowych, instalacji odciągowych itp. Pomiary ciągu kominów Pomiary przepływu i ciśnienia sterującego Instalacje do powlekania powierzchni Istotne cechy Solidny, zabezpieczony przed nadciśnieniem i bezobsługowy Opcjonalne wyjście sygnałowe z możliwością rozciągania zakresu krzywych charakterystycznych, inwersji z dowolnym przesunięciem Przekształcanie linii charakterystycznej przy użyciu tabeli z maks. liczbą 30 punktów pomiarowych pozycyjny LCD, w pełni graficzny, podświetlany na kolorowo 1.2 Oznaczenie części Rys. 1: Oznaczenie części 1 Klawiatura foliowa 5 Złącze M12 wtyk 2 (4-pin., męskie) 2 Wyświetlacz ciekłokrystaliczny 6 Złącze M12 wtyk 1 (5-pin., męskie) 3 Pokrywa obudowy 7 Przyłącze technologiczne (-) 4 Dolna część obudowy 8 Przyłącze technologiczne (+) 2 / 12 DB_PL_DE45_LCD_Rev. ST4-D

3 FISCHER Mess- und Regeltechnik GmbH Produkt i opis działania Schemat funkcjonalny Rys. 2: Schemat funkcjonalny DE45_LCD 1 Czujnik 5 Wyświetlacz ciekłokrystaliczny 2 Generowanie sygnałów 6 Wyjście analogowe 3 Wyjścia przełączające 7 Mikrosterownik 4 Klawiatura foliowa 1.4 Budowa i sposób działania Podstawowym elementem niniejszego przyrządu jest czujnik piezorezystancyjny, którego zadaniem jest pomiar nad- i podciśnienia oraz różnicy ciśnień. Porównywane ciśnienia działają bezpośrednio na membranę krzemową wyposażoną w oporniki piezorezystancyjne. W stanie równowagi ciśnień membrana pomiarowa znajduje się w stanie spoczynku. W momencie wystąpienia różnicy ciśnień membrana wygina się w kierunku wyznaczonym przez niższe ciśnienie, co powoduje zmianę oporności elementów oporowych. Zmiana ta analizowana jest przez wewnętrzny układ elektroniczny przyrządu, odzwierciedlana na ekranie wyświetlacza, podawana na zestyki lub przekształcana na opcjonalny sygnał wyjściowy. Sygnał wyjściowy może być tłumiony, rozszerzany i inwertowany, jak również przekształcany za pomocą funkcji tabelarycznej w sposób nieliniowy. DB_PL_DE45_LCD_Rev. ST4-D 3 / 12

4 2 Dane techniczne FISCHER Mess- und Regeltechnik GmbH 2 Dane techniczne Prosimy zwrócić uwagę również na kod zamówienia. Wielkość mierzona 2.1 Parametry wejściowe Różnica ciśnień w środowisku mediów lotnych Zakres pomiarowy Zakres pomiarowy Statyczne ciśnienie robocze Ciśnienie rozrywające mbar Pa kpa mbar mbar , , , , , , , , , , ±2,5 ±250 ±0, ±4 ±400 ±0, ±6 ±600 ±0, ±10 ±1000 ±1, ±16 ±1600 ±1, ± ±2, ± ±4, ± ±6, ± ±10, Sygnał wyjściowy 2.2 Parametry wyjściowe 0 20 ma 4 20 ma, 0 10 V Zakres sygnału 0,0 21,0 ma 0,0 11,0 V Obciążenie 0/4 20 ma: U b 26 V : R L (U b 4 V)/0,02 A U b > 26 V : R L 1100 Ω 0 10 V: R L 2 kω Wyjścia przełączające 2 bezpotencjałowe zestyki przekaźnikowe 2 bezpotencjałowe przełączniki półprzewodnikowe (MOSFET) 4 / 12 DB_PL_DE45_LCD_Rev. ST4-D

5 FISCHER Mess- und Regeltechnik GmbH Dane techniczne 2 progr. funkcja przełączania maks. napięcie łączeniowe Przekaźnik zestyk zwierny (NO) zestyk rozwierny (NZ) MOSFET Jednobiegunowy włącznik (NO) Jednobiegunowy wyłącznik (NZ) 32 V AC/DC 3 32 V AC/DC maks. prąd zestyku 2 A 0,25 A maks. moc załączalna 64 W / 64 VA 8 W / 8 VA R ON 4 Ω 2.3 Energia pomocnicza Napięcie znamionowe Dop. napięcie robocze Przyłącze elektryczne 24 V AC/DC U b = V AC/DC 2 łączniki wtykowe M12 o przekroju okrągłym A B Kodowanie Mostek 1 Zasilanie (+Ub) 2 Wyjście (-Sig) 3 Zasilanie (-Ub) 4 Wyjście (+Sig) 5 niepodłączony A Kodowanie 1 Wyjście przełączające 1 2 Wyjście przełączające 2 3 Wyjście przełączające 2 4 Wyjście przełączające 1 Rys. 3: Przyłącze elektryczne DE45_LCD Uchyb linii charakterystycznych 2.4 Dokładność pomiarowa (nieliniowość i histereza) Maks.: 1,0 % FS Norm.: 0,5 % FS Dane te odnoszą się do nierozszerzanej charakterystyki liniowej w temperaturze 25 C i mają zastosowanie we wszystkich zakresach pomiarowych. Przez FS (ang. Full Scale, pełna skala) rozumiany jest podstawowy zakres pomiarowy. Współczynnik temperatury (TK) Zakres pomiarowy TK Punkt zerowy [% FS/10K] TK Zakres [% FS/10K] mbar typ. maks. typ. maks ,2 1,0 0,3 1, ,2 1,0 0,3 1,0 DB_PL_DE45_LCD_Rev. ST4-D 5 / 12

6 2 Dane techniczne FISCHER Mess- und Regeltechnik GmbH Zakres pomiarowy TK Punkt zerowy [% FS/10K] TK Zakres [% FS/10K] mbar typ. maks. typ. maks ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0, ,2 0,4 0,3 0,3 ±2,5 0,2 1,0 0,3 1,0 ±4 0,2 0,5 0,3 0,5 ±6 0,2 0,4 0,3 0,3 ±10 0,2 0,4 0,3 0,3 ±16 0,2 0,4 0,3 0,3 ±25 0,2 0,4 0,3 0,3 ±40 0,2 0,4 0,3 0,3 ±60 0,2 0,4 0,3 0,3 ±100 0,2 0,4 0,3 0,3 W odniesieniu do podstawowego zakresu pomiarowego (FS); zakres kompensacji C. 2.5 Warunki eksploatacji Warunki otoczenia Temperatura otoczenia C Temperatura medium C temperatura składowania C Stopień ochrony obudowy IP65 wg EN EMV EN :2006 EN :2006 Przyłącze technologiczne 2.6 Konstrukcja 2 złącza śrubowe z aluminium do węży o śr. 6/4 mm bądź 8/6 mm. 2 pneumatyczne przyłącza wtykowe do węży o śr. 6/4 mm bądź 8/6 mm. Materiały Obudowa Poliamid (PA) 6.6 stykające się z medium krzem, PCW, aluminium, mosiądz Montaż Tylne otwory mocujące do mocowania na płytach montażowych. Montaż naścienny przy użyciu płyty do montażu naściennego. Zabudowa w tablicach przy użyciu zestawu do zabudowy w tablicach. Montaż na szynach nośnych przy użyciu adaptera. 6 / 12 DB_PL_DE45_LCD_Rev. ST4-D

7 FISCHER Mess- und Regeltechnik GmbH Dane techniczne 2 Montaż ścienny Płyta do montażu naściennego 70,5 61,5 Widok z tyłu bez płyty do montażu naściennego Ø5 Przyłącze wtykowe M12 Połączenie śrubowe Wtyk 2 do węża o śr. 6 lub 8 mm Wtyk 1 4 otwory pod blachowkręt Ø3,5 26 Pneumatyczne przyłącze wtykowe węża o śr. 6 lub 8 mm Zabudowa płyty czołowej 92 ±0,2 90 ±0,2 R5 75 ±0,2 77 ±0,2 Grubość ściany od 3 do 5 mm Ø3,3 DB_PL_DE45_LCD_Rev. ST4-D 7 / 12

8 2 Dane techniczne FISCHER Mess- und Regeltechnik GmbH Montaż na szynie nośnej Element mocujący TS TS TS ,5 61, TS32 Wskaźnik 2.7 Wyświetlacz i panel obsługi pozycyjny LCD, w pełni graficzny, podświetlany na kolorowo Programowanie Tłumienie 0,0 100,0 s (odpowiedź skokowa 10/90%) dla wyjścia sygnałowego; odrębnie również dla wyświetlacza Wyjście przełączające Jednostka zakresu pomiarowego Sygnał wyjściowy Stabilizacja punktu zerowego Korekta punktu zerowego Przekształcanie linii charakterystycznej Hasło Punkt wyłączania, punkt włączania, czas zadziałania ( s), funkcja (zestyk rozwierny/zwierny) mbar, Pa, dowolna jednostka, wartość początkowa, wartość końcowa i liczba miejsc po przecinku dowolnej jednostki dowolnie regulowany w podstawowym zakresie pomiarowym (1) 0...⅓ podstawowego zakresu pomiarowego (2) ±⅓ podstawowego zakresu pomiarowego (3) liniowo, pierwiastkowo, tabela z punktów podparcia (000 = brak zabezpieczenia hasłem) (1) Maks. skuteczne rozszerzenie zakresu 4:1 (2) Wartości pomiarowe bliskie zeru są redukowane do zera. (3) Do celów porównywania w różnych pozycjach zabudowy. 8 / 12 DB_PL_DE45_LCD_Rev. ST4-D

9 FISCHER Mess- und Regeltechnik GmbH Kod zamówienia 3 3 Kod zamówienia Oznaczenie nr D E Typ Zakres pomiarowy Rys. 4: Kod zamówienia DE45_LCD Przyłącze ciśnieniowe Sygnał wyjściowy Napięcie robocze Jednostka pomiarowa pomiarowych / elementy łączeniowe Przyłącze elektryczne Opcja montażu nieużywany Specyfikacja przyrządu Zakres pomiarowy: [1,2] (Oznaczenie nr) mbar mbar mbar mbar mbar mbar mbar mbar mbar mbar A6 A7 A8 A9 B1 B2 C5 B3 B4-2,5 +2,5 mbar mbar mbar mbar mbar mbar mbar mbar mbar D7 J7 D8 D9 E1 L Pa Pa Pa Pa Pa Pa N1 0 1 kpa DB_PL_DE45_LCD_Rev. ST4-D 9 / 12

10 3 Kod zamówienia FISCHER Mess- und Regeltechnik GmbH [1,2] (Oznaczenie nr) N2 0 1,6 kpa N3 0 2,5 kpa N4 0 4 kpa N5 0 6 kpa E kpa L8 L9 M6 M7 M kpa -1,6 +1,6 kpa -2,5 +2,5 kpa kpa kpa Przyłącze ciśnieniowe: [5,6] (Oznaczenie nr) 40 Połączenie śrubowe z aluminium do węża o śr. 6/4 mm 41 Połączenie śrubowe z aluminium do węża o śr. 8/6 mm P6 Wtykowe przyłącze układu pneumatycznego do węża o śr. 6/4 mm P8 Wtykowe przyłącze układu pneumatycznego do węża o śr. 8/6 mm Sygnał wyjściowy: [7] (Oznaczenie nr) 0 bez sygnału wyjściowego A 0 20 ma (3-przewod.) P 4 20 ma (3-przewod.) C V (3-przewod.) Napięcie robocze [8] (Oznaczenie nr) K 24 V AC/DC Jednostka pomiarowa: [9] (Oznaczenie nr) W Wybór jednostek ciśnienia Wskaźnik wartości pomiarowych / elementy łączeniowe: [10] (Oznaczenie nr) C 4-pin. wielobarwny LCD / 2 zestyki przekaźnikowe D 4-pin. wielobarwny LCD / 2 przełączniki półprzewodnikowe Przyłącze elektryczne: [11] (Oznaczenie nr) M Przyłącze wtykowe M12 (tworzywo sztuczne) Opcja montażu: [12] (Oznaczenie nr) 0 Standard (tylne otwory mocujące) S Montaż na szynie nośnej T Zestaw do zabudowy w panelu W Montaż ścienny 10 / 12 DB_PL_DE45_LCD_Rev. ST4-D

11 FISCHER Mess- und Regeltechnik GmbH Kod zamówienia Specyfikacja przyrządu Specyfikacja przyrządu na zamówienie. 3.2 Wyposażenie dodatkowe Nr kat. Oznaczenie Liczba pinów Kabel przyłączeniowy do wyjść przełączających ze złączem M Kabel przyłączeniowy do wyjść przełączających ze złączem M Kabel przyłączeniowy do zasilania/sygnału ze złączem M Kabel przyłączeniowy do zasilania/sygnału ze złączem M12 EU03.F300 Przekaźnik interfejs komputerowy wraz z oprogramowaniem 4-pin. 4-pin. 5-pin. 5-pin. Długość 2 m 5 m 2 m 5 m DB_PL_DE45_LCD_Rev. ST4-D 11 / 12
