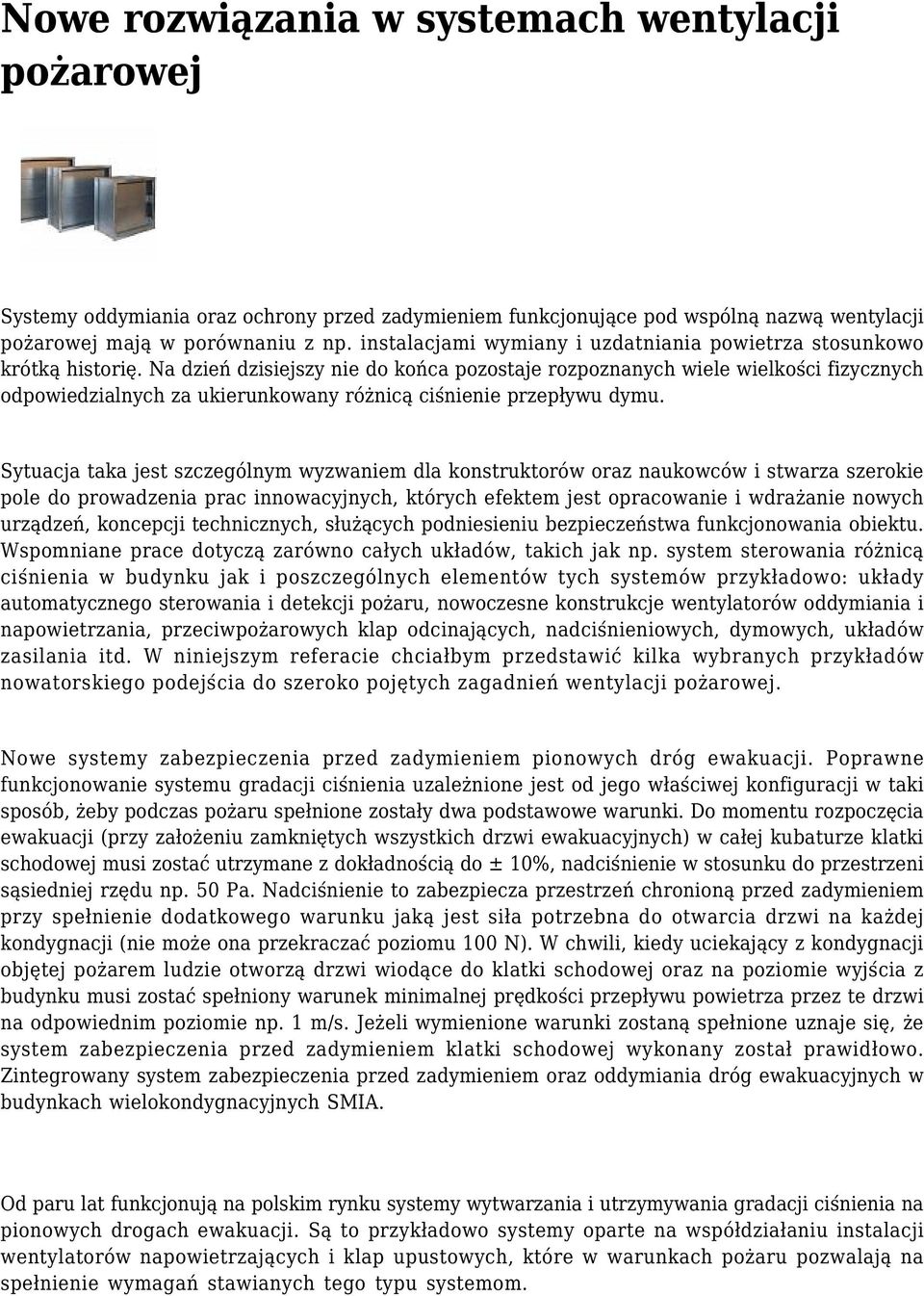

1 Nowe rozwiązania w systemach wentylacji pożarowej Systemy oddymiania oraz ochrony przed zadymieniem funkcjonujące pod wspólną nazwą wentylacji pożarowej mają w porównaniu z np. instalacjami wymiany i uzdatniania powietrza stosunkowo krótką historię. Na dzień dzisiejszy nie do końca pozostaje rozpoznanych wiele wielkości fizycznych odpowiedzialnych za ukierunkowany różnicą ciśnienie przepływu dymu. Sytuacja taka jest szczególnym wyzwaniem dla konstruktorów oraz naukowców i stwarza szerokie pole do prowadzenia prac innowacyjnych, których efektem jest opracowanie i wdrażanie nowych urządzeń, koncepcji technicznych, służących podniesieniu bezpieczeństwa funkcjonowania obiektu. Wspomniane prace dotyczą zarówno całych układów, takich jak np. system sterowania różnicą ciśnienia w budynku jak i poszczególnych elementów tych systemów przykładowo: układy automatycznego sterowania i detekcji pożaru, nowoczesne konstrukcje wentylatorów oddymiania i napowietrzania, przeciwpożarowych klap odcinających, nadciśnieniowych, dymowych, układów zasilania itd. W niniejszym referacie chciałbym przedstawić kilka wybranych przykładów nowatorskiego podejścia do szeroko pojętych zagadnień wentylacji pożarowej. Nowe systemy zabezpieczenia przed zadymieniem pionowych dróg ewakuacji. Poprawne funkcjonowanie systemu gradacji ciśnienia uzależnione jest od jego właściwej konfiguracji w taki sposób, żeby podczas pożaru spełnione zostały dwa podstawowe warunki. Do momentu rozpoczęcia ewakuacji (przy założeniu zamkniętych wszystkich drzwi ewakuacyjnych) w całej kubaturze klatki schodowej musi zostać utrzymane z dokładnością do ± 10%, nadciśnienie w stosunku do przestrzeni sąsiedniej rzędu np. 50 Pa. Nadciśnienie to zabezpiecza przestrzeń chronioną przed zadymieniem przy spełnienie dodatkowego warunku jaką jest siła potrzebna do otwarcia drzwi na każdej kondygnacji (nie może ona przekraczać poziomu 100 N). W chwili, kiedy uciekający z kondygnacji objętej pożarem ludzie otworzą drzwi wiodące do klatki schodowej oraz na poziomie wyjścia z budynku musi zostać spełniony warunek minimalnej prędkości przepływu powietrza przez te drzwi na odpowiednim poziomie np. 1 m/s. Jeżeli wymienione warunki zostaną spełnione uznaje się, że system zabezpieczenia przed zadymieniem klatki schodowej wykonany został prawidłowo. Zintegrowany system zabezpieczenia przed zadymieniem oraz oddymiania dróg ewakuacyjnych w budynkach wielokondygnacyjnych SMIA. Od paru lat funkcjonują na polskim rynku systemy wytwarzania i utrzymywania gradacji ciśnienia na pionowych drogach ewakuacji. Są to przykładowo systemy oparte na współdziałaniu instalacji wentylatorów napowietrzających i klap upustowych, które w warunkach pożaru pozwalają na spełnienie wymagań stawianych tego typu systemom.

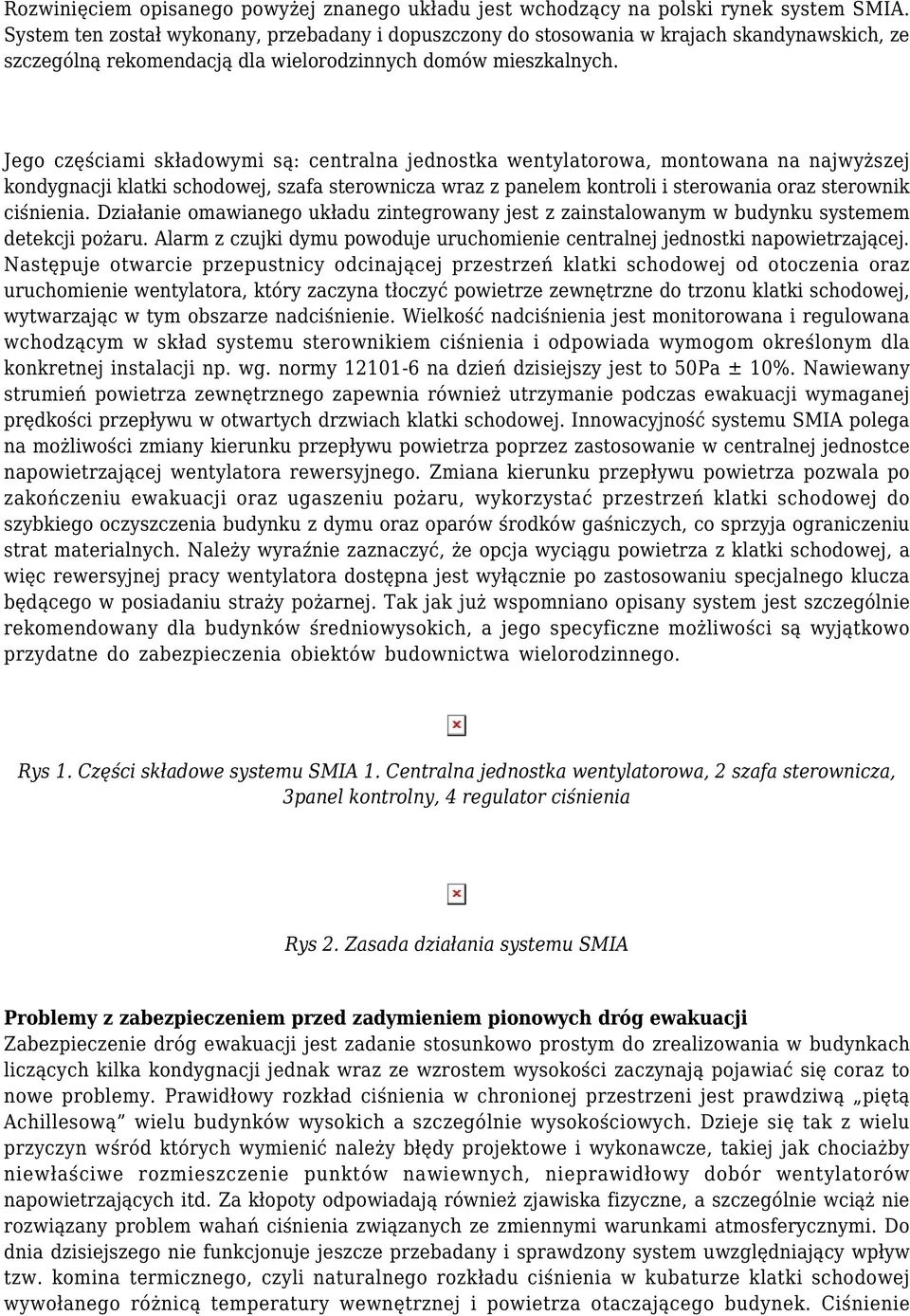

2 Rozwinięciem opisanego powyżej znanego układu jest wchodzący na polski rynek system SMIA. System ten został wykonany, przebadany i dopuszczony do stosowania w krajach skandynawskich, ze szczególną rekomendacją dla wielorodzinnych domów mieszkalnych. Jego częściami składowymi są: centralna jednostka wentylatorowa, montowana na najwyższej kondygnacji klatki schodowej, szafa sterownicza wraz z panelem kontroli i sterowania oraz sterownik ciśnienia. Działanie omawianego układu zintegrowany jest z zainstalowanym w budynku systemem detekcji pożaru. Alarm z czujki dymu powoduje uruchomienie centralnej jednostki napowietrzającej. Następuje otwarcie przepustnicy odcinającej przestrzeń klatki schodowej od otoczenia oraz uruchomienie wentylatora, który zaczyna tłoczyć powietrze zewnętrzne do trzonu klatki schodowej, wytwarzając w tym obszarze nadciśnienie. Wielkość nadciśnienia jest monitorowana i regulowana wchodzącym w skład systemu sterownikiem ciśnienia i odpowiada wymogom określonym dla konkretnej instalacji np. wg. normy na dzień dzisiejszy jest to 50Pa ± 10%. Nawiewany strumień powietrza zewnętrznego zapewnia również utrzymanie podczas ewakuacji wymaganej prędkości przepływu w otwartych drzwiach klatki schodowej. Innowacyjność systemu SMIA polega na możliwości zmiany kierunku przepływu powietrza poprzez zastosowanie w centralnej jednostce napowietrzającej wentylatora rewersyjnego. Zmiana kierunku przepływu powietrza pozwala po zakończeniu ewakuacji oraz ugaszeniu pożaru, wykorzystać przestrzeń klatki schodowej do szybkiego oczyszczenia budynku z dymu oraz oparów środków gaśniczych, co sprzyja ograniczeniu strat materialnych. Należy wyraźnie zaznaczyć, że opcja wyciągu powietrza z klatki schodowej, a więc rewersyjnej pracy wentylatora dostępna jest wyłącznie po zastosowaniu specjalnego klucza będącego w posiadaniu straży pożarnej. Tak jak już wspomniano opisany system jest szczególnie rekomendowany dla budynków średniowysokich, a jego specyficzne możliwości są wyjątkowo przydatne do zabezpieczenia obiektów budownictwa wielorodzinnego. Rys 1. Części składowe systemu SMIA 1. Centralna jednostka wentylatorowa, 2 szafa sterownicza, 3panel kontrolny, 4 regulator ciśnienia Rys 2. Zasada działania systemu SMIA Problemy z zabezpieczeniem przed zadymieniem pionowych dróg ewakuacji Zabezpieczenie dróg ewakuacji jest zadanie stosunkowo prostym do zrealizowania w budynkach liczących kilka kondygnacji jednak wraz ze wzrostem wysokości zaczynają pojawiać się coraz to nowe problemy. Prawidłowy rozkład ciśnienia w chronionej przestrzeni jest prawdziwą piętą Achillesową wielu budynków wysokich a szczególnie wysokościowych. Dzieje się tak z wielu przyczyn wśród których wymienić należy błędy projektowe i wykonawcze, takiej jak chociażby niewłaściwe rozmieszczenie punktów nawiewnych, nieprawidłowy dobór wentylatorów napowietrzających itd. Za kłopoty odpowiadają również zjawiska fizyczne, a szczególnie wciąż nie rozwiązany problem wahań ciśnienia związanych ze zmiennymi warunkami atmosferycznymi. Do dnia dzisiejszego nie funkcjonuje jeszcze przebadany i sprawdzony system uwzględniający wpływ tzw. komina termicznego, czyli naturalnego rozkładu ciśnienia w kubaturze klatki schodowej wywołanego różnicą temperatury wewnętrznej i powietrza otaczającego budynek. Ciśnienie

3 grawitacyjne w sposób najbardziej widoczny daje o sobie znać przy niskich temperaturach zewnętrznych. Na pewnej wysokości budynku wytwarza się tzw. płaszczyzna obojętna (płaszczyzna równoważna), na której ciśnienie powietrza wewnątrz i na zewnątrz szybu są sobie równe. Im dalej od tej płaszczyzny tym większe są wahania ciśnienia. W skrajnie niekorzystnych przypadkach, kiedy temperatura zewnętrzna spadnie poniżej -18oC różnica ciśnienia wywołana ciągiem kominowym pomiędzy dolnymi i górnymi kondygnacjami w budynku o wysokości 60 m może przekroczyć kilkadziesiąt paskali. W takich warunkach przy realizacji tradycyjnie najbardziej popularnego nawiewu jednopunktowego i klap upustowych montowanych w najwyższym punkcie klatki schodowej, utrzymanie stałej wartości nadciśnienia oraz zapewnienie swobodnego otwierania drzwi ewakuacyjnych na wszystkich kondygnacjach staje się bardzo trudne lub wręcz niemożliwe. Doświadczenia praktyczne z eksploatacji istniejących budynków wykazują, że nawet przy zastosowaniu sterowanych ciśnieniowo klap upustowych oraz wentylatorów ze zmienną prędkością wirnika nie zawsze daje się rozwiązać ten problem. Klapa upustowo-nadciśnieniowa Sytuację poprawić może pojawienie się nowych rozwiązań technicznych umożliwiających utrzymanie odpowiedniego nadciśnienia na drogach ewakuacji. Przykładem może być nowy produkt firmy Mercor klapa upustowo nadciśnieniowa typu MCR PL 1, której podstawowym zadaniem jest utrzymanie wymaganej różnicy ciśnienia po obu stronach przegrody budowlanej w której zostanie zainstalowana. Pełni ona zatem rolę zaworu bezpieczeństwa na klatce schodowej lub w dowolnym innym pomieszczeniu chronionym nadciśnieniem uniemożliwiając wzrost ciśnienia w tej przestrzeni powyżej zadanej wartości. Konstrukcja klapy upustowo-nadciśnieniowej składa się z obudowy oraz łopatek obrotowych obciążonych paskami stalowymi, których masa dobrana jest do zadanego dla konkretnej klapy ciśnienia otwarcia. Zwiększenie szczelności klapy uzyskuje się stosując specjalne uszczelki polietylenowe. Dzięki prostej konstrukcji omawiane urządzenie odznacza się wysoką niezawodnością a zastosowanie układu wielopłaszczyznowego powoduje, że przy swojej niewielkiej szerokości urządzeni może być montowane nawet w stosunkowo cienkich przegrodach budowlanych. Rys 3. Klapa upustowo - nadciśnieniowa Innowacyjny system zabezpieczenia przed zadymieniem klatek schodowych w budynkach wysokich i wysokościowych Klapy upustowo-nadciśnieniowe stanowią dobre zabezpieczenie trzonu klatki schodowej przed nadmiernym wzrostem ciśnienia nie rozwiązują jednak problemu jego nierównomiernego rozkładu na całej wysokości chronionej przestrzeni. Alternatywą może być opracowanie i wdrożenie całkiem nowego systemu napowietrzania klatki schodowej. Taką próbą jest opracowywany przez firmę SMAY przy współudziale polskich i zagranicznych ośrodków naukowych system oparty na zastosowanie nawiewu wielopunktowego. W omawianym

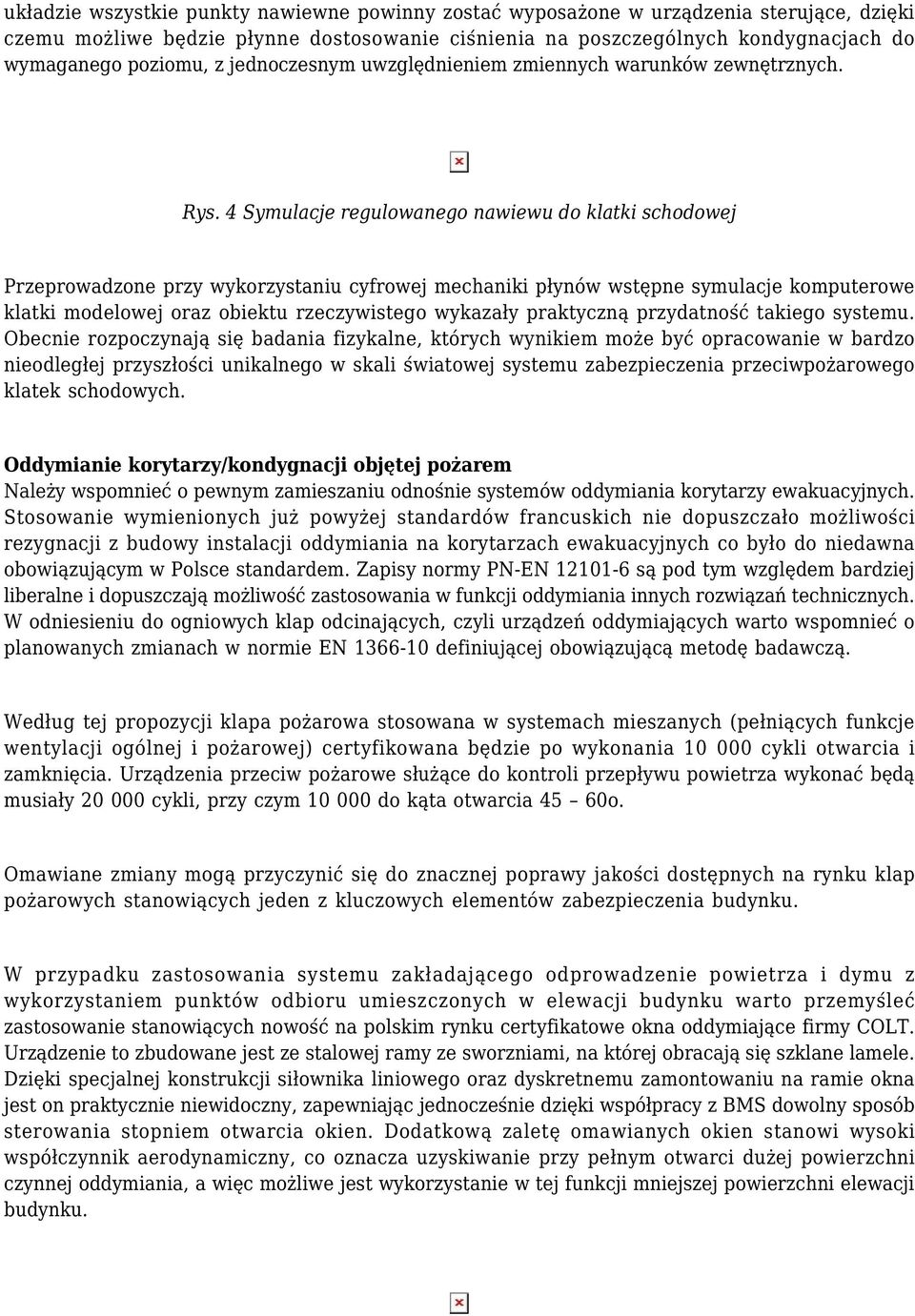

4 układzie wszystkie punkty nawiewne powinny zostać wyposażone w urządzenia sterujące, dzięki czemu możliwe będzie płynne dostosowanie ciśnienia na poszczególnych kondygnacjach do wymaganego poziomu, z jednoczesnym uwzględnieniem zmiennych warunków zewnętrznych. Rys. 4 Symulacje regulowanego nawiewu do klatki schodowej Przeprowadzone przy wykorzystaniu cyfrowej mechaniki płynów wstępne symulacje komputerowe klatki modelowej oraz obiektu rzeczywistego wykazały praktyczną przydatność takiego systemu. Obecnie rozpoczynają się badania fizykalne, których wynikiem może być opracowanie w bardzo nieodległej przyszłości unikalnego w skali światowej systemu zabezpieczenia przeciwpożarowego klatek schodowych. Oddymianie korytarzy/kondygnacji objętej pożarem Należy wspomnieć o pewnym zamieszaniu odnośnie systemów oddymiania korytarzy ewakuacyjnych. Stosowanie wymienionych już powyżej standardów francuskich nie dopuszczało możliwości rezygnacji z budowy instalacji oddymiania na korytarzach ewakuacyjnych co było do niedawna obowiązującym w Polsce standardem. Zapisy normy PN-EN są pod tym względem bardziej liberalne i dopuszczają możliwość zastosowania w funkcji oddymiania innych rozwiązań technicznych. W odniesieniu do ogniowych klap odcinających, czyli urządzeń oddymiających warto wspomnieć o planowanych zmianach w normie EN definiującej obowiązującą metodę badawczą. Według tej propozycji klapa pożarowa stosowana w systemach mieszanych (pełniących funkcje wentylacji ogólnej i pożarowej) certyfikowana będzie po wykonania cykli otwarcia i zamknięcia. Urządzenia przeciw pożarowe służące do kontroli przepływu powietrza wykonać będą musiały cykli, przy czym do kąta otwarcia 45 60o. Omawiane zmiany mogą przyczynić się do znacznej poprawy jakości dostępnych na rynku klap pożarowych stanowiących jeden z kluczowych elementów zabezpieczenia budynku. W przypadku zastosowania systemu zakładającego odprowadzenie powietrza i dymu z wykorzystaniem punktów odbioru umieszczonych w elewacji budynku warto przemyśleć zastosowanie stanowiących nowość na polskim rynku certyfikatowe okna oddymiające firmy COLT. Urządzenie to zbudowane jest ze stalowej ramy ze sworzniami, na której obracają się szklane lamele. Dzięki specjalnej konstrukcji siłownika liniowego oraz dyskretnemu zamontowaniu na ramie okna jest on praktycznie niewidoczny, zapewniając jednocześnie dzięki współpracy z BMS dowolny sposób sterowania stopniem otwarcia okien. Dodatkową zaletę omawianych okien stanowi wysoki współczynnik aerodynamiczny, co oznacza uzyskiwanie przy pełnym otwarci dużej powierzchni czynnej oddymiania, a więc możliwe jest wykorzystanie w tej funkcji mniejszej powierzchni elewacji budynku.

5 Rys 5 Żaluzjowe okna do wentylacji i oddymiania Zgodnie z proponowanymi zmianami w zapisach EN powierzchnia czynna okien oddymiających powinna zostać wyznaczona doświadczalnie bez uwzględnienia wpływu bocznego wiatru. Oznacza to, że w celu zabezpieczenia prawidłowego funkcjonowania systemu usuwania dymu konieczne będzie podwojenie ilości okien oddymiających w stosunku do wyników otrzymanych doświadczalnie i rozmieszczenie ich na dwóch przeciwległych lub sąsiadujących ścianach. Ponadto system otwierania okien współpracować musi z systemem rejestrującym kierunek aktualnego przepływu wiatru. Przeciwpożarowe zabezpieczenie instalacji wentylacji ogólnej W systemach ochrony przeciwpożarowej budynków równie ważne jak ochrona dróg ewakuacji jest zabezpieczenie instalacji wentylacyjnych przed przedostawaniem się dymu i gazów pożarowych. Funkcję tego zabezpieczenia pełnią przeciwpożarowe kalpy odcinające już wkrótce certyfikowane wg. wymienionych powyżej zasad. Zgodnie z polskimi przepisami wszelkie instalacje wentylacji mechanicznej muszą zostać wyposażone w klapy przeciwpożarowe w miejscu przejścia przewodów przez przegrodę budowlaną stanowiącą oddzielenie pożarowe. Jeżeli montaż tych urządzeń jest obligatoryjna, to nasuwają się następujące pytania: Po pierwsze czy jedyną możliwą do zaakceptowania pozycją oczekiwania, czyli normalną pozycją pracy jest pełne otwarcie klapy? Po drugie, jeżeli tak to przy spełnieniu celu nadrzędnego, jakim jest zabezpieczenie przeciwpożarowe, czy możliwe jest wykorzystanie klap pożarowych jako elementów regulacyjnych w sieci przewodów wentylacyjnych? Odpowiedzi na pierwsze pytanie szukać należy przepisach prawa, które nie narzucają konieczności stosowania wyłącznie urządzeń dwupołożeniowych. Klapy przeciwpożarowe muszą spełniać natomiast wymagania techniczne dotyczące ich nadrzędnej funkcji, jaką jest zabezpieczenie przeciwpożarowe. Wymagania te dotyczą w szczególności odporności mechanicznej i pełnej niezawodności działania. Z tego względu, jeżeli rozważa się możliwość wykorzystania klapy jako elementu regulacyjnego konieczne jest przebadanie urządzenia np. w Zakładzie Badań Ogniowych Instytutu Techniki Budowlanej w szerszym zakresie niż dotyczy to wyłącznie klap jednofunkcyjnych. Rys 6 Klapa przeciwpożarowa z funkcją regulacji przepływu Odpowiadając na drugie pytanie należy wziąć pod uwagę nowoczesne konstrukcje klap przeciwpożarowych, a zwłaszcza stale rosnące możliwości elektronicznego nadzoru i sterowania ich pracą, co pozawala na spełnienie przez omawiane urządzenia funkcji regulacyjnych. Dodatkową zaletą promowania takiego rozwiązania może yć istotna poprawa bezpieczeństwa budynku, ograniczenia kosztów inwestycyjnych i eksploatacyjnych. Na polskim rynku dostępne są już pierwsze urządzenia wielofunkcyjne które oprócz funkcji klapy przeciwpożarowej pełnić mogą zadania: elementu regulacyjnego w systemach CAV elementu regulacyjnego w systemach ze zmienną ilością powietrza potrzebną do odebrania zysków ciepła (VAV) elementu regulacyjnego dla pomieszczeń o zmiennym technologicznym zapotrzebowaniu powietrza. elementu odcinającego poprawiającego bilans energetyczny budynku

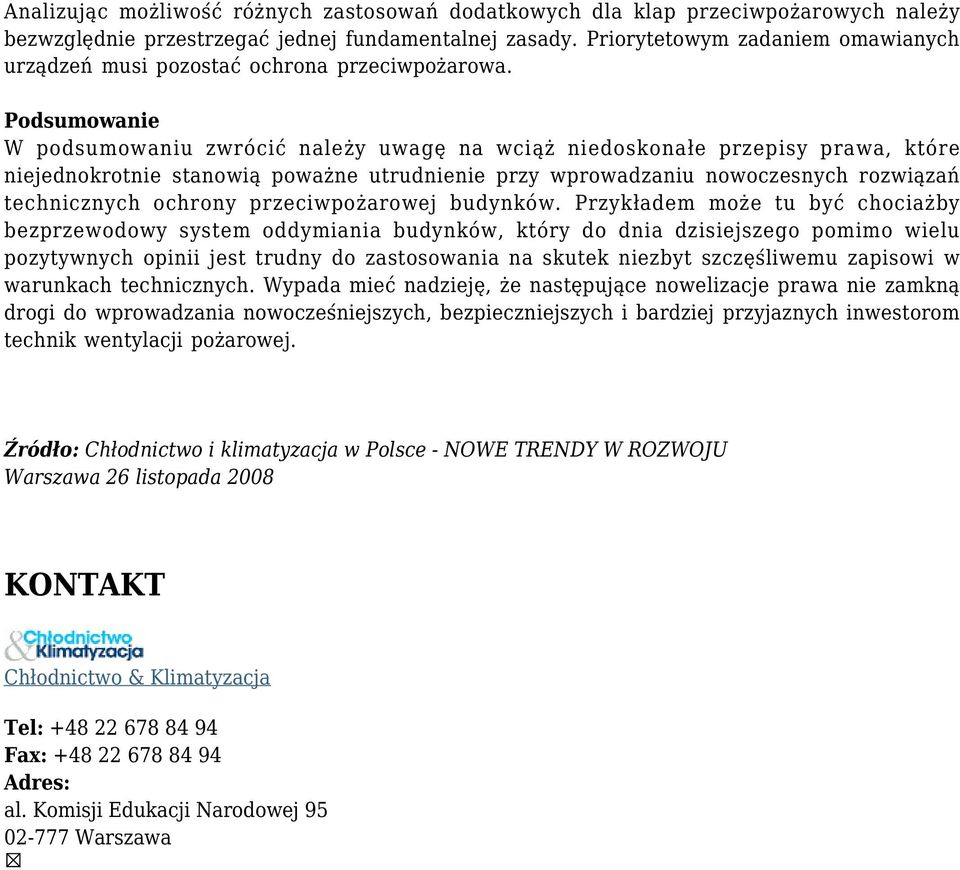

6 Analizując możliwość różnych zastosowań dodatkowych dla klap przeciwpożarowych należy bezwzględnie przestrzegać jednej fundamentalnej zasady. Priorytetowym zadaniem omawianych urządzeń musi pozostać ochrona przeciwpożarowa. Podsumowanie W podsumowaniu zwrócić należy uwagę na wciąż niedoskonałe przepisy prawa, które niejednokrotnie stanowią poważne utrudnienie przy wprowadzaniu nowoczesnych rozwiązań technicznych ochrony przeciwpożarowej budynków. Przykładem może tu być chociażby bezprzewodowy system oddymiania budynków, który do dnia dzisiejszego pomimo wielu pozytywnych opinii jest trudny do zastosowania na skutek niezbyt szczęśliwemu zapisowi w warunkach technicznych. Wypada mieć nadzieję, że następujące nowelizacje prawa nie zamkną drogi do wprowadzania nowocześniejszych, bezpieczniejszych i bardziej przyjaznych inwestorom technik wentylacji pożarowej. Źródło: Chłodnictwo i klimatyzacja w Polsce - NOWE TRENDY W ROZWOJU Warszawa 26 listopada 2008 KONTAKT Chłodnictwo & Klimatyzacja Tel: Fax: Adres: al. Komisji Edukacji Narodowej Warszawa
