1 Akcesoria do żelbetu

2 Strony od 40 do 45 Rury szalunkowe Strony od 33 do 39 Akcesoria do szalunków Strony od 28 do 32 Zbrojenia odginane Strony od 21 do 27 Uszczelnienia Strona 20 Dystanse stalowe Strony od 14 do 19 Dystanse betonowe Strony od 12 do 13 Listwy fazujące Strony od 2 do 11 Dystanse plastikowe Spis treści biuro@tauton.info biuro@tauton.info

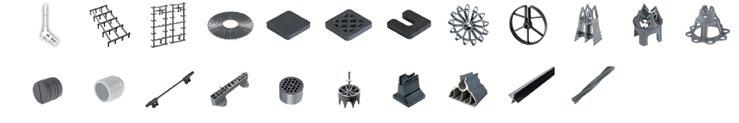

3 Dystanse plastikowe Dystanse plastikowe Listwa stropowa łączona wzmacniana Bardzo wytrzymały dystans liniowy o dużej powierzchni podparcia dla zbrojenia szerokość listwy 36mm. W 100% wykonany z materiałów pochodzących z recyclingu. Duże otwory boczne i górne zapewniają swobodny przepływ betonu. Przeciętne zużycie wynosi 1,5mb na 1m2 powierzchni. Konstrukcja produktu umożliwia zmieszczenie na jednej palecie nawet o 66% więcej listwy niż klasycznej listwy stropowej /100 TL /100 TL /100 TL /100 TL /100 TL /100 TL008 Listwa stropowa DL Listwa stropowa to uniwersalna podkładka pod dolną siatkę zbrojenia wielkopowierzchniowego. Wycięcia po bokach listwy zapewniają swobodny przepływ betonu. Zużycie dystansów typu listwa zależne jest od ciężaru zbrojenia jednak przeciętnie przyjmuje się zużycie na poziomie 1,5mb listwy na 1m2 powierzchni TL150N TL200N TL250N TL300N TL350N TL400N TL500N TL600N Olej do szalunków Uniwersalny środek do oddzielenia od betonu wszystkich rodzajów szalunków: drewnianych, stalowych i wykonanych z tworzywa sztucznego. Informacje pielęgnuje drogie szalunki stalowe zapobiega rdzewieniu zapobiega wysychaniu, spęcznieniu natychmiast wnika w drewniane szalunki w czasie rozdzielania nie pozostawia plam, zabrudzeń, oraz zapewnia doskonałą jakość powierzchni nadaje się do temperatur do 60 C Pojemność [l] Mauzer 1000 Beczka 200 Kanister 30 Kanister 20 C0003 C0002 C0001 C0011 Listwa stropowa pełna Listwa stropowa pełna to uniwersalna podkładka pod dolną siatkę zbrojenia wielkopowierzchniowego. Układana w odwróconej pozycji nie pozostawia śladów na drewnianych szalunkach i nie wbija się w miękkie podłoże typu styropian. Przeciętne zużycie wynosi 1,5mb na 1m2 powierzchni TL TL TL TL0018 Drut wiązałkowy W kręgach lub w motkach. Kręgi Grubość Motki Grubość 1,2 D0003 1,2 D0004 1,4 D0001 1,4 D0002 1,6 D0005 1,6 D0006 2,0 D0009 3,0 D0007 5,0 D biuro@tauton.info 3

4 Dystanse plastikowe Dystanse plastikowe Rurka osłonowa do ściągów Rurka dystansowa z tworzywa sztucznego służy do osłonięcia ściągów i utrzymania stałej odległości pomiędzy deskowaniem. Dostarczana jest w odcinakach 2m i może być przycięta na żądany wymiar na placu budowy. Powierzchnia rurki jest radełkowana co zapewnia lepsze połączenie z betonem. Średnica wewnętrzna ø Średnica zewnętrzna ø Wiązka TR TR TR0002 Gwiazdka dystansowa Gwiazdka dystansowa nazywana również cytrynką lub ciastkiem, wykorzystywana jest do zapewnienia odpowiedniej otuliny betonu przy zbrojeniu elementów pionowych jak na przykład ściany lub słupy. Otulian betonu Średnica zbrojenia ø zbiorcze TG150N TG200N TG250N TG300N TG350N TG400N TG500N Stożek/konus do rur osłonowych Zakończenie konusowe dla rurki służy do zwiększenia powierzchni i stabilności połączenia z deskowaniem oraz lepszego zabezpieczenia rurki przed zabrudzeniem. Po demontażu szalunków zostaje usunięty z betonu. Dla rur o średnicy wewnętrznej TS TS TS0004 Gwiazdka dystansowa MAX Gwiazdka dystansowa nazywana również cytrynką lub ciastkiem, wykorzystywana jest do zapewnienia odpowiedniej otuliny betonu przy zbrojeniu elementów pionowych jak na przykład ściany lub słupy. Otulian betonu Średnica zbrojenia ø zbiorcze TG20MN TG25MN TG30MN TG35MN TG40MN TG50MN TG40MT TG50MT Korek uszczelniający Korek uszczelniający z elastycznego PVC służy do wodoszczelnego zamknięcia otworów w rurkach dystansowych. Średnica wewn. rury Ø Ilość sztuk w opakowaniu [szt.] / TK biuro@tauton.info 5

5 Dystanse plastikowe Dystanse plastikowe Stożek do rur osłonowych o długości 50mm Zakończenie konusowe dla rurki służy do zwiększenia powierzchni i stabilności połączenia z deskowaniem oraz lepszego zabezpieczenia rurki przed zabrudzeniem. Po rozszałowaniu zostaje usunięty z betonu. Dla rur o średnicy wewnętrznej montażowa TS0005 Końcówka zamykająca Do tworzywowych i betonowych rur osłonowych. Dla rur o średnicy wewnętrznej TK0006 Stożek niebieski z uszczelką Wykorzystywany najczęściej przy ścianach z betonu architektonicznego. Dla rur o średnicy wewnętrznej montażowa TS0006 Łącznik Do tworzywowych i betonowych rur osłonowych. Dla rur o średnicy wewnętrznej TK0008 Korek betonowy architektoniczny Korek wykonany jest z wysokiej jakości betonu architektonicznego. Służy do zaślepiania otworów po zakończeniach konusowych standardowych (fi22mm). ø D1 ø D ,5 BRK004 Korek do deskowań z wąsami Korek służy do zamykania otworów w deskowaniach, dzięki wąsom pozwala na zaślepianie otworów o średnicy od 22 do 25mm Dla otworów o średnicy TK0004 Korek tworzywowy do rurek osłonowych Korek ten służy do zaślepiania otworów w rurkach dystansowych Dla rur o średnicy wewnętrznej TK TK TK0011 Korek do deskowań krótki Korek służy do zamykania otworów w deskowaniach. Średnica zewnętrzna korka TK biuro@tauton.info 7

6 Dystanse plastikowe Dystanse plastikowe Dystans z okrągłą powierzchnią styku Przeznaczony jest do stosowania na styropianie, duża powierzchnia styku sprawia, że dystans nie wbija się w podłoże pod ciężarem zbrojenia. Otulian betonu Średnica zbrojenia ø 15/ TP / TP / TP / TP / TP / TP0018 Dystans pionowy Horizontal Podkładka punktowa ze specjalną szczęką zaciskową. Certyfikowany system OKTAGON Rura osłonowa typu OKTAGON wykonana jest w jednym elemencie wraz z bocznymi kołnierzami. jest odporny na kwasy i inne substancje często występujące na placach budowy. Produkt posiada certyfikaty dotyczące szczelności, odporności ogniowej, izolacji akustycznej, może mieć styczność z wodą pitną. Dzieki kołnierzom o średnicy 60mm charakteryzuje się podwyższoną wodoszczelnością testowaną do 7 bar. Dostarczana jest w komplecie z dwoma korkami Oktagon. Na zapytanie system OKTAGON może być przygotowany do innych grubości ścian. Grubość ściany TR TR TR TR TR TR0007 Otulian betonu Średnica zbrojenia ø TP TP TP TP TP TP TP TP0009 Stabilizator z gwoździem - ZENTER Wykonany z tworzywa odpornego na uderzenia. Idealny do szalunków jednostronnych. Stabilizator mocuje się za pomocą gwoździa o długości 60mm, który wbijamy do deskowania. Tworzywo sztuczne odporne na uderzenia Podkładka dystansowa Baryłka Baryłka to dystans punktowy, który pozwala na zachowanie kilku wymiarów grubości otulin w zależności od sposobu ułożenia. Średnica Ø Ilość sztuk w opakowaniu [szt.] TP0036 Otulian betonu Średnica zbrojenia ø 15 / 20 / TP / 25 / 30 / TP biuro@tauton.info 9

7 Dystanse plastikowe Dystanse plastikowe Przekładka z wypustkami Wykorzystywana do ochrony prefabrykatów betonowych przed uszkodzeniami podczas transportu. Wykonana jest z wytrzymałego tworzywa sztucznego odpornego na nacisk. Wymiary Grubość 65 x TP x TP0031 Osłonka PCV na pręty zbrojeniowe Jest to nakładka zabezpieczająca wystające pręty zbrojeniowa wykonana z tworzywa sztucznego w kolorach ostrzegawczych czerwonym lub żółtym. Nazywana jest również grzybkiem BHP. Średnica zbrojenia ø TBHP TBHP01 Dystans prostokątny Dystans prostokątny używany jest przez zakłady prefabrykacji betonu zwłaszcza do wykonywania wąskich elementów. Dzięki spiczastym nóżkom powierzchnia styku z formą jest niewielka, co zapewnia wysoką estetykę wykonanego elementu prefabrykowanego. Wykonanie Otulian betonu Wymiary pojedynczy x TP0010 pojedynczy x TP0014 pojedynczy x TP0015 pojedynczy x TP0012 podówjny x TP0026 podówjny x TP0027 podówjny x TP0028 podówjny x TP0029 Profil BHP Ochronna listwa w żółtym kolorze występująca też w wariancie ze stalowym wzmocnieniem. Umożliwia szybkie i sprawne zabezpieczenie zbrojenia na budowie. Wykonanie TBHP TBHP04 Płytki montażowe do prefabrykatów Płytki montażowe służą do montowania elementów prefabrykowanych. Są wykonane z wytrzymałego tworzywa sztucznego, ich nośność wynosi 7kN/cm 2. Nie należy obciążać ich stale, po wyregulowaniu trzeba zrobić podlewkę z betonu lub podłożach inny element budowany. Wymiary Grubość 70 x TM x TM x TM x TM x TM x TM x TM x TM biuro@tauton.info 11

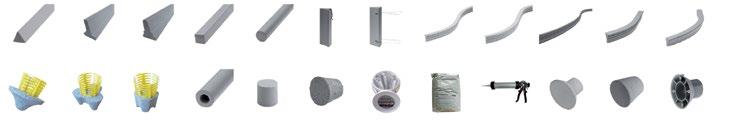

8 Listwy fazujące i pozostałe profile z tworzyw sztucznych Listwy fazujące i pozostałe profile z tworzyw sztucznych Listwa trójątna Dreikant Profil budowlany służący do fazowania krawędzi betonu pod kątem 45. Wymiar a/a/b 10/10/15 2, TD /15/21 2, TD /20/28 2, TD /25/35 2, TD /30/41 2, TD0005 Listwa trapezowa Profil budowlany służący do wykonania pozornej dylatacji. Wymiar a/b/c 16/10/20 2, TDI012 20/10/10 2, TDI009 30/20/15 2, TDI010 40/20/10 2, TDI011 Listwa trójkątna Dreikant z pasem mocującym Profil budowlany służący do fazowania krawędzi betonu pod kątem 45 wyposażona w dodatkowy pas ułatwiający zamocowanie do szalunku. Wymiar a/b/c 10/15/24 2, TDP001 15/21/31 2, TDP002 20/28/36 2, TDP003 Profil ABT Wymiar a/b/c 31/10/ AT /10/ AT /12/ AT55 Listwa trójkątna Dreikant drewniana Listwa do mocowania do szalunków za pomocą gwoździ wykonana z lekkiego drewna. Wymiar a/a/b 11/11/ TDI001 14/14/ TDI002 18/18/ TDI003 Profil T Wymiar a/b 42/21 2,5 100 T4221 Listwa trójkątna pełna Profil budowlany z pasem montażowym. Wymiar a/b/c 7/10/20 2, TDP006 10/15/25 2, TDP007 15/21/30 2, TDP008 Kapinosy Profile budowlane montowane głównie jako wykończenie balkonów w celu odprowadzenia wody. Wymiar a/b/c/d 11/15/23/8 2,5 100 TDI005 12/20/29/18 2,5 100 TDI006 16/30/35/32 2,5 100 TDI biuro@tauton.info 13

9 Dystanse betonowe Dystanse betonowe Listwa betonowa trapezowa Listwy betonowe to jeden z najpowszechniej stosowanych produktów do zachowania odpowiedniej otuliny betonu. Występują w długościach 25 i 50cm w wersji prostej i 80cm w wersji łamanej. Można dzięki nim uzyskać otulinę betonu od 20 do 70mm BL BL BL BL BL BL BL BL7050 *występują również w wariancie o długości 250mm Podkładka włóknobetonowa wąż Zachowują w pełni wymaganą otulinę betonu, lepiej wiążą z betonem dzięki porowatej strukturze, są wytrzymalsze na nacisk jednak dużo bardziej kruche od podkładów z lanego betonu. Rodzaj 25 z wypustkami BL z wypustkami BL z wypustkami BL bez wypustek BL bez wypustek BL bez wypustek BL0110 Podkładka włóknobetonowa banan Listwa betonowa łamana Zygzak BL BL BL BL BL7080 Rodzaj 25 z wypustkami BL z wypustkami BL z wypustkami BL bez wypustek BL bez wypustek BL bez wypustek BL0116 Podkładka włóknobetonowa trójkątna pełna Przeznaczony jest do stosowania na styropianie, duża powierzchnia styku sprawia, że dystans nie wbija się w podłoże pod ciężarem zbrojenia. Listwa betonowa trapezowa z dwoma drutami BL BL BL BL BL BL BL BL BL BL biuro@tauton.info 15

10 Dystanse betonowe Dystanse betonowe Kość z drutem Najpopularniejszy dystans punktowy dzięki uniwersalnemu zastosowaniu. Jeden produkt zapewnia trzy wymiary otuliny: 20/25/30, 35/40/50, lub 45/55/ BK BK BK0003 Krążek betonowy do ścianek szczelinowych Średnica otworu Grubość krążka BRK BRK BRK BRK BRK011 Kość bez drutu Najpopularniejszy dystans punktowy dzięki uniwersalnemu zastosowaniu. Jeden produkt zapewnia trzy wymiary otuliny: 20/25/30, 35/40/50, lub 45/55/ BK BK BK0008 Rurka betonowa Wykonana jest z włóknobetonu, stanowi osłonę dla ściągów gwintowanych B15. Po usunięciu ściągu rurkę należy uszczelnić poprzez wklejenie korka betonowego przy użyciu dwuskładnikowego kleju epoksydowego. Średnica wewnętrzna Grubość ścianki BRK001 Podkładka betonowa Klocek BP BP BP BP BP0016 Korek betonowy do zaślepiania rurki Korek do uszczelnienia rurki włókno betonowej. Występuje w dwóch długościach 20 i 50mm. Do średnicy BRK BRK003 Podkładka betonowa punktowa o płaskim styku Podkładka z drutem ocynkowanym, znajduje zastosowanie przy zapewnianiu otuliny zarówno w elementach poziomych jak i pionowych BP BP BP BP BP BP0006 Korek betonowy architektoniczny Korek wykonany jest z wysokiej jakości betonu architektonicznego. Służy do zaślepiania otworów po zakończeniach konusowych standardowych (fi22mm). ø D1 ø D ,5 BRK biuro@tauton.info 17

11 Dystanse betonowe Dystanse betonowe Korek betonowy Kegel ø D1 ø D BRK006 Podkładka betonowa punktowa z klamrą Jest to podkładka o niepełnej powierzchni styku z podłożem, wyposażona w klamrę tworzywową do zamocowania prętów zbrojeniowych BP BP BP BP BP0012 Klej dwuskładnikowy do wklejania korków betonowych Uniwersalny klej epoksydowy do klejenia korków betonowych oraz wykonywania szybkich napraw i uzupełniania ubytków w nawierzchniach betonowych. Waga kompletu [kg] Składnik A [kg] Składnik B [kg] 5 C00006 Łącznik do tworzywowych i betonowych rur osłonowych Podkładka betonowa punktowa - wykonanie kwadrat Podkładka betonowa punktowa (wykonanie kwadrat), z dwoma plastikowymi zapięciami. Do mocowania zbrojenia w miejscach krzyżowania się prostopadłych prętów BPK BPK BPK BPK BPK BPK0012 Dla rur o średnicy wewnętrznej TK0008 Końcówka zamykająca do tworzywowych i betonowych rur osłonowych Dla rur o średnicy wewnętrznej TK biuro@tauton.info 19

12 Dystanse stalowe Przerwy robocze i uszczelnienia Dystanse stalowe typu wąż Dystanse stalowe stosowane w celu zachowania przestrzeni pomiędzy górną a dolną siatką zbrojeniową. W zależności od wysokości elementu, jest on wykonany z prętów poziomych o średnicy od 3mm do 4,4mm, oraz prętów pionowych o średnicy od 3,6mm do 3,8mm w różnym rozstawie. prętów poziomych wynosi 2,4m jednak długość użytkowa to 2mb. Zuzycie dystansów stalowych może się wahac w zależności od ciężaru zaprojektowanego zbrojenia, jednak przyjmuje się orientacyjne zużycie na poziomie 1,5mb na 1m 2. Wysokość Wiązka MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD MDD200 Na zapytanie wysokości do 400mm. Rury stalowe Rury stalowe są stosowane jako szalunki tracone służace do wykonania otworów w elementach betonowych. Średnica wewnętrzna Średnica zewnętrzna handlowa MT MT MT MT MT MT MT MT MT MT MT MT MT200 Taśma bentonitowa Taśma bentonitowa służy do uszczelniania poziomych i prionowych przerw roboczych w konstrukcjach żelbetowych. Pod wpływem wilgoci bentonit pęcznieje i żeluje uszczelniając pęknięcia i ubytki w betonie. Wymiar Ilość na palecie [m[ 20x UB x15 UB0002 Sitaka montażowa do taśmy bentonitowej 1 30 UB0003 Gwoździe budowlane Typ Rozmiar [kg] Gwoździe budowlane 2,0 x 40 5 kg IG0001 Gwoździe budowlane 2,8 x 65 6 kg IG0002 Gwoździe budowlane 3,0 x 80 7 kg IG0003 Gwoździe budowlane 4,0 x kg IG0004 Gwoździe budowlane 2,0 x 40 9 kg IG0005 Gwoździe hartowane 50 x kg IG0006 Gwoździe do taśmy bentonitowej z podkładką 250 szt. IG0007 Gwoździe druciaki 1,4 x 35 5kg IG0008 Jednoskładinowy poliuretanowy kit uszczelniający, trwale plastyczny Nadaje się głównie do wykonywania fug w budownictwie lądowym nadziemnym, do stosowania w całym obszarze budynku, do uszczelniania konstrukcji drewnianych i metalowych, do wykonywania uszczelnień części dachowej budynku. Na materiałach chłonnych, porowatych, jak np. beton należy stosować podkład gruntujący. Kolor Pojemność [ml] szary C biuro@tauton.info 21

13 Przerwy robocze i uszczelnienia Przerwy robocze i uszczelnienia Wewnętrzna taśma uszczelniająca do szczelin roboczych Typ A. Wykonana z miękkiego PVC. rolki UT UT UT UT0012 Zewnętrzna taśma dylatacyjna Typ AD. Wykonana z miękkiego PVC. rolki UT UT UT0008 Wewnętrzna taśma dylatacyjna Typ D. Wykonana z miękkiego PVC. rolki UT UT UT UT UT0005 Taśma zamykająca Wykonana z miękkiego PVC. rolki UT UT UT0023 Zgrzewarka do taśm dylatacyjnych i roboczych Wykonana z miękkiego PVC. Moc [W] Napięcie [V] Częstotliwość [Hz] N00008 Zewnętrzna taśma uszczelniająca do szczelin roboczych Typ AA. Wykonana z miękkiego PVC. rolki UT UT UT0015 Klips do mocowania taśm dylatacyjnych i uszczelniających W czasie montażu w taśmach nie mogą powstać żadne otwory. Za pomocą klipsów mocuje się wszystkie rodzaje taśm roboczych. Klipsy montuje się w rozstawie 300 mm. Ilość sztuk w opakowaniu 200 UT biuro@tauton.info 23

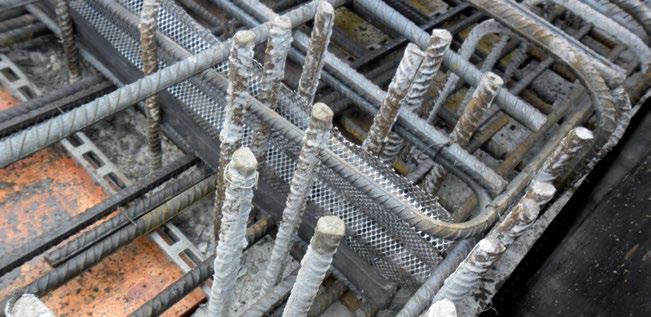

14 Przerwy robocze i uszczelnienia Przerwy robocze i uszczelnienia Streckmetall żebrowany Znajduje takie samo zastosowanie jak streckmentall płaski jednak jest od niego wytrzymalszy. Grubość mateirału Wymiary Wysokość [m 2 ] 0,3 2,5x0, MPR001 0,5 2,5x0, MPR002 Siatka trapezowa typu Recostal Sitaki trapezowe służa do wykonania przerw roboczych w konstrukcjach żelbetowych. Porowata struktura siatki zapewnia optymalne związanie z betonem, trapezowy profil blachy zapobiega efektowi klawiszowania sąsiadujących ze sobą płyt, wylewanych w poszczególnych etapach roboczych. Na zapytanie produkt dostępny jest również w wersji z konstrukcją nośną, oraz z uszczelnieniem. Grubość mateirału Wymiary Wysokość [m 2 ] 25 1x2, MPR003 Streckmetall płaski Streckmetall to panele wykonane z ocynkowanej ogniowo, żebrowanej siatki stalowej. Znjduje on zastosowanie jako szalunek tracony do wykonania przerw roboczych w betonowaniu., do zabezpieczenia przejsć rurowych, jako siatka podtynkowa, lub do wykonania detali archtektonicznych takich jak np. sklepienia. Grubość mateirału Wymiary Wysokość [m 2 ] 0,25 2,5x0, MPR biuro@tauton.info 25

15 Przerwy robocze i uszczelnienia Przerwy robocze i uszczelnienia Rysy wymuszone - rury uszczelniające Rury uszczelniające stosowane są podczas betonowania elementu budowlanego w celu osłabienia jego przekroju i wymuszenia kontrolowanych, uszczelnionych pęknięć. Typ Wymiar a Wymiar d Q UR0001 Q UR0002 Q UR0003 Blacha szczelinowa Fradiflex Blacha szczelinowa Fradiflex służy do uzyskania wodoszczelnej szczeliny przerwy roboczej. Wykonana jest ze stali ocynkowanej, powleczonej jednostronnie lub obustronnie syntetycznym elastomerem. Powłoka powlekająca zabezpieczona jest folią ochronna. W zależności od stosowanej wersji blachy, jest ona przytwierdzana do górnej warstwy zbrojenia za pomoca kątownika mocującego lub specjalnych strzemion montażowych. Produkt ten posiada aprobatę stwierdzającą skuteczność uszczelniania w połączeniach typu płyta - ściana, ściana - ściana, płyta - płyta. Grubość Wysokość Wersja 0,6 120 bez kątownika montażowego 25 UB0006 0,6 120 z kątownikiem montażowym 25 UB0004 0,6 150 bez kątownika montażowego 25 UB0007 0,6 150 z kątownikiem montażowym 25 UB0005 Na zapytanie dostępny jest również Fradiflex obustronnie powlekany materiałem uszczelniającym w wariancie z kątownikiem montażowym lub bez. Elementy montażowe do blach uszczelniających Jest to nakładka zabezpieczająca wystające pręty zbrojeniowa wykonana z tworzywa sztucznego w kolorach ostrzegawczych czerwonym lub żółtym. Nazywana jest również grzybkiem BHP. Typ Rysy wymuszone - blacha z bentonitem Cetflex FC to profilowana blacha stalowa pokryta obustronnie bentonitem, który jest zabezpieczony samorozpuszczalną folią. Jest on wykorzystywany do otrzymywania kontrolowanych pęknięć ścian. Grubość Grubość ściany [cm] 0,75 80 do 20 UR0100 0, UR0101 0, UR0102 0, UR0103 0, UR0104 Ocynkowana blacha obustronnie pokrytwa butyl-kauczukiem do uszczelniania połaczeń powstałych podczas prac żelbetowych. Dostarczana w arkuszach o długości 2m 26 biuro@tauton.info Grubość Wysokość 1, UR0105 Strzęmię montażowe Butyl-Flex 40 UR0106 Strzęmię montażowe Fradiflex 50 UR0107 Sznur dylatacyjny Sznur dylatacyjny służy do spłycania szczelin roboczych poziomych i pionowych przeznaczonych do wypełnienia za pomocą elastycznych mas uszczelniających. Średnica Blacha szczelinowa ButylFlex Rolka USZ USZ USZ USZ USZ USZ USZ USZ USZ USZ USZ USZ USZ USZ014 biuro@tauton.info 27

16 System zbrojeń odginanych System zbrojeń odginanych System zbrojeń odginanych Zbrojenia odginane typu PLEXUS wykorzystywane są przy wykonywaniu konstrukcji żelbetowych. Służą do łączenia zbrojeń elementów sąsiadujących ze sobą pod różnym kątem (np. łączenie ścian ze stropami, ścian z kolejnymi ścianami itp.). Jest to produkt certyfikowany, zgodny z normą DIN : , numer aprobaty technicznej ITB AT /2010. Oferujemy zbrojenia odginane pojedyncze lub podwójne o różnych wymiarach i typach. Dane techniczne długość jednego elementu: 1250mm, wysokość strzemion: dla Ø 8 i Ø 10mm=150mm, dla Ø 12mm=170mm, wysokość postawy: dla Ø 8mm=30mm, dla Ø 10 i Ø 12mm=36mm, długość zagięcia wynosi 304mm dla prętów Ø 8mm, 380mm dla prętów Ø 10mm i 456mm dla prętów Ø 12mm Średnice prętów Zbrojenie odginane podwójne (szerokość strzemion 6 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z00082 Ø 8mm Ø 10mm Ø 6mm Ø 8mm Ø 10mm Ø 12mm Ø 14mm Ø 16mm Liczba pętli w standardowych elementach 100mm 150mm 200mm 250mm Typy zbrojeń odginanych Zbrojenie odginane podwójne (szerokość strzemion 9 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z ,5 120 B Z Ø 8mm Ø 10mm Ø 12mm 28 biuro@tauton.info 29

17 System zbrojeń odginanych System zbrojeń odginanych Zbrojenie odginane podwójne (szerokość strzemion 12 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z00023 Zbrojenie odginane podwójne (szerokość strzemion 16 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z ,0 100 B Z00071 Ø 8mm Ø 10mm Ø 12mm Ø 8mm Ø 10mm Ø 12mm Zbrojenie odginane podwójne (szerokość strzemion 14 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z00031 Zbrojenie odginane podwójne (szerokość strzemion 18 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z00074 Ø 8mm Ø 10mm Ø 12mm Ø 8mm Ø 10mm Ø 12mm 30 biuro@tauton.info 31

18 System zbrojeń odginanych Akcesoria zbrojarskie i ciesielskie Zbrojenie odginane podwójne (szerokość strzemion 20 cm) listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z B Z00056 Drut wiązałkowy W kręgach lub w motkach. Kręgi Grubość Motki Grubość 1,2 D0003 1,2 D0004 1,4 D0001 1,4 D0002 1,6 D0005 1,6 D0006 2,0 D0009 3,0 D0007 5,0 D0008 Ø 8mm Ø 10mm Ø 12mm Nożyce do cięcia drutu Informacje do stali konstrukcyjnej do 150kg/mm2 wykonane ze stali specjalnej hartowane indukcyjnie prądami wysokiej częstotliwości uchwyty rurowe malowane proszkowo Zbrojenie odginane pojedyncze listwy Średnica prętów Ø Rozstaw prętów Do ścian Symbol [mb] [mb] ,5 350 B810 Z ,5 350 B0815 Z ,5 350 B0820 Z ,5 350 B0825 Z ,5 250 B1010 Z B1015 Z B1020 Z B1025 Z , B1210 Z ,5 200 B1215 Z ,5 200 B1220 Z ,5 200 B1225 Z00092 Cęgi zbrojarskie Knipex Maks. Ø ciętego drutu N N N N N0001 Ø 8mm Ø 10mm Ø 12mm 32 biuro@tauton.info 33

19 Akcesoria zbrojarskie i ciesielskie Akcesoria zbrojarskie i ciesielskie Olej do szalunków Uniwersalny środek do oddzielenia od betonu wszystkich rodzajów szalunków: drewnianych, stalowych i wykonanych z tworzywa sztucznego. Informacje pielęgnuje drogie szalunki stalowe zapobiega rdzewieniu zapobiega wysychaniu, spęcznieniu natychmiast wnika w drewniane szalunki w czasie rozdzielania nie pozostawia plam, zabrudzeń, oraz zapewnia doskonałą jakość powierzchni nadaje się do temperatur do 60 C Pojemność [l] Mauzer 1000 Beczka 200 Kanister 30 Kanister 20 C0003 C0002 C0001 C0011 Płyn antyadhezyjny do betonu architektonicznego Płyn antyadhezyjny o ulepszonej formule przeznaczony do pokrywania szalunków przed zastosowaniem betonu architektonicznego. Sklejka szalunkowa chińska Chińska sklejka szalunkowa składa się z fornirów drewna topolowego układanych usłojeniem na krzyż. Charakteryzuje się niską wagą i stanowi doskonałą alternatywę cenową dla innych sklejek. Wymiar Korek do deskowań z wąsami Korek służy do zamykania otworów w deskowaniach, dzięki wąsom pozwala na zaślepianie otworów o średnicy od 22 do 25mm. Dla otworów o średnicy wewnętrznej Grubość 2,5 x 1,25 21 I TK0004 Pojemność [l] 10 C00005 Gwoździe budowlane Spryskiwacz Gloria Model Objętość [l] Prima 5 litrów 5 tworzywo sztuczne TBHP05 Stratos 5 litrów 5 wysokiej jakości plastik TBHP04 Typ Rozmiar [kg] Gwoździe budowlane 2,0 x 40 5 kg IG0001 Gwoździe budowlane 2,8 x 65 6 kg IG0002 Gwoździe budowlane 3,0 x 80 7 kg IG0003 Gwoździe budowlane 4,0 x kg IG0004 Gwoździe budowlane 2,0 x 40 9 kg IG0005 Gwoździe hartowane 50 x kg IG0006 Gwoździe do taśmy bentonitowej z podkładką 250 szt. IG0007 Gwoździe druciaki 1,4 x 35 5kg IG0008 Spryskiwacz do płynu antyadhezyjnego Spryskiwacz wykonany jest z wysokiej jakości stali odpornej na oleje. Urządzenie jest wyposażone w manometr, zawór bezpieczeństwa, wygodny uchwyt rurki rozprowadzającej płyn oraz odporny na oleje wąż. Pojemność [l] Max ciśnienie robocze [bar] 5 6 stal N0004 Wytłaczana folia kubełkowa Pionowa izolacja przeciwwodna fundamentów lub jako dodatkowa warstwa drenująca w systemach zabezpieczeń wodochronnych podziemnych części budynków. Ponadto osłona posadzek, stropów, ścian, tarasów oraz ochrona mechaniczna przed ziemią, bitumicznych mas do hydroizolacji podziemnych części budynków. Wymiary Ilość na palecie 1 x USZ070 1,5 x USZ071 2 x USZ072 2,5 x USZ073 3 x USZ biuro@tauton.info 35

20 Akcesoria zbrojarskie i ciesielskie Akcesoria zbrojarskie i ciesielskie Podkładka elastomerowa tłumiąca SD Podkładka pod schody, stropy, pomosty itd. Stosowana w domach, biurach i szpitalach, zapewnia izolację dźwiękową. Profilowana, żebrowana podkładka, wykonana z elastomeru szczególnie nadaje się do amortyzowania. Poza tłumieniem dźwięków, w idealny sposób chroni również stykające się gotowe elementy betonowe przed nadmiernym naciskiem i zapobiega ich pękaniu oraz odpadaniu ich części. Przy nacisku pomiędzy 0,1 a 1N/mm 2 zapewnia obniżenie hałasu o minimum 28dB. Przy sile nacisku 0,5 N/mm 2 różnica wynosi 34dB. Klucz do żabek Napinacz dźwigniowy do drutu ściągającego. Dane techniczne Obciążenie Do prętów Ø do 25 kn 12 AZ0002 Wymiar Rolka 200 x I00009 Żabka sprężynowa Wzmocniony uchwyt ze sprężyną do drutów ściągających o średnicy od Ø 5mm do Ø 10 mm. Pojemnik na beton Pojemność [l] Górna Ø Wysokość Waga [kg] I I00014 Dane techniczne Obciążenie Stal cynkowana, S235JR Podstawa uchwytu do 25 kn Do prętów Ø Ilość sztuk w opakowaniu 110 x AZ0001 Zacisk szalunkowy RAPID Kształt klina. Dane techniczne obciążenie do 25 kn wzmacniany, lakierowany Pojemnik na beton z pomostem Pojemność [l] Górna Ø Wysokość Waga [kg] I I I I I00019 Średnica zbrojenia Ø Ilość w opakowaniu Kleszcze do napinania RAPID ZS AZ AZ0004 AZ biuro@tauton.info 37

21 Akcesoria zbrojarskie i ciesielskie Akcesoria zbrojarskie i ciesielskie Pręt gwintowany D15 Jakość ST 900/1.100 N/mm Kotwa do betonu i kamienia D15 Od GTW 45 Dane techniczne obciążenie 90 kn Dane techniczne obciążenie 90 kn stal czarna, walcowana na gorąco Ø 15 AP0001 Wiercenie Ø Głębokość wiercenia Ilość w opakowaniu AP0013 Kotwa falista Do jednostronnego mocowania w betonie Dane techniczne obciążenie stal czarna 90 kn Kotwa 15/17mm Wymiary: 100x70mm stal czarna Ø Ilość w opakowaniu AP0017 Typ Ilość w opakowaniu 15/17 50 AP0015 Nakrętka talerzowa D15 Nakrętka talerzowa odkuwana, ocynkowana. Dane techniczne obciążenie 100 kn stal ocynkowana, EN-GJMN-400-S Ø Typ Waga [kg/szt] 70 wzmacniana 0,6 AP niewzmacniana 0,5 TL wzmacniana 0,65 TL niewzmacniana 0,75 TL0012 Przegroda wodna D15 Zamknięta, średnica nakrętki 65 mm. Dane techniczne obciążenie stal czarna, EN-GJMN-400S SW 100 kn Grubość przegrody Ilość w opakowaniu AP0018 Nakrętka sześciokątna D15 Nakrętka przegubowa z płytką oporową, ocynkowana. Służy do łączenia deskowań ustawionych pod kątem. Dane techniczne obciążenie stal czarna, S355J2G3 Ø 100 kn Waga [kg/szt] 50 15/18 0,21 AP /18 0,42 AP0005 Nakrętka przegubowa D15 Nakrętka przegubowa z płytką oporową, ocynkowana. Służy do łączenia deskowań ustawionych pod kątem. Dane techniczne obciążenie 100 kn stal ocynkowana, płytka S235JR, nakrętka C35 Wymiar Ilość w opakowaniu 120x AP biuro@tauton.info 39

22 Rury szalunkowe Rury szalunkowe Uniwersalne Szalunek MONOTUB DD dostępny jest w średnicach od Ø 152mm do Ø 1200mm. Dzięki możliwości przycinania rur i łączenia ich, na plac budowy dostarczane są szalunki w dokładnie określonych wymiarach. Wysokiej jakości Szalunki MONOTUB DD zapewniają doskonałą jakość betonu elewacyjnego. Dzięki temu, że są w pełni wodoodporne, możliwe jest ich składowanie na otwartej przestrzeni oraz montaż w każdych warunkach atmosferycznych. Oszczędzają czas Jeden termin betonowania dla wielu kolumn gwarantuje optymalny postęp budowy. Szalunki MONOTUB DD są lekkie i łatwe w transporcie i montażu, co pozwala uniknąć stosowania dźwigów. Dzięki lince rozrywającej zdjęcie szalunku z kolumny trwa zaledwie kilka sekund i pozwala uniknąć uszkodzenia betonu. Przyjazne dla środowiska Rury szalunkowe MONOTUB DD nie wymagają stosowania płynów antyadhezyjnych. Nie występuje również konieczność oczyszczania i powrotnego transportu szalunków. Po wykorzystaniu szalunki można usunąć poprzez utylizację termiczną. Wodoodporne Produkty MONOTUB DD są wodoodporne więc mogą być składowane na placu budowy bez obaw, że ulegną zniszczeniu. Rura szalunkowa MONOTUB DD okrągła, gładka Słup wykonany z wykorzystaniem rury w wersji gładkiej nie wymaga dalszej obróbki i nadaje się do betonu architektonicznego. Średnica Ø Grubość ścianki Prędkość betonowania [m/h] Zużycie betonu [mb] Waga [kg/mb] ,02 1,3 G ,03 1,7 G ,05 2,1 G ,07 2,5 G ,1 3,6 G ,13 4,1 G ,16 4,6 G ,2 5,1 G ,24 6,3 G ,28 6,9 G ,33 7,5 G ,39 8 G ,46 8,7 G ,52 9,3 G ,65 10,5 G ,79 11,5 G ,13 13,7 G1200 Rura szalunkowa MONOTUB DD okrągła, spiralna Na słupie wykonanym z wykorzystaniem rury w wersji spiralnej, pozostaje niewielki narzut betonu w kształcie spirali. Średnica Ø Grubość ścianki Prędkość betonowania [m/h] Zużycie betonu [mb] Waga [kg/mb] ,02 1,3 S ,03 1,7 S ,05 2,1 S ,07 2,5 S ,1 3,6 S ,13 4,1 S ,16 4,6 S ,2 5,1 S ,24 6,3 S ,28 6,9 S ,33 7,5 S ,39 8 S ,46 8,7 S ,52 9,3 S ,65 10,5 S ,79 11,5 S ,13 13,7 S biuro@tauton.info 41

23 Rury szalunkowe Rury szalunkowe Rura szalunkowa kwadratowa Długości handlowe - 3 lub 4 m. Wymiar wewnętrzny 200 x 200 K x 250 K x 300 K x 350 K x 400 K4040 Rura szalunkowa prostokątna Długości handlowe Wymiar wewnętrzny Wymiar wewnętrzny 175 X 240 P X 450 P X 300 P X 500 P X 400 P X 550 P X 240 P X 600 P X 250 P X 350 P X 300 P X 400 P X 350 P X 450 P X 400 P X 500 P X 450 P X 550 P X 500 P X 600 P X 250 P X 400 P X 300 P X 450 P X 350 P X 500 P X 365 P X 550 P X 400 P X 600 P X 450 P X 450 P X 500 P X 500 P X 550 P X 550 P X 600 P X 600 P X 300 P X 500 P X 350 P X 600 P X 400 P X 600 P5060 Instrukcja użytkowania Transport Rury szalunkowe MONOTUB DD należy zawsze układać tak, aby były podparte na dużych płaszczyznach. W przeciwnym wypadku mogą powstać wgniecenia. Szkody powstałe podczas transportu i inne usterki należy odnotować w dokumentach dostawy przy odbiorze towaru. Nasza gwarancja obejmuje wyłącznie wady odnotowane w dokumentach transportowych natychmiast po przybyciu towaru na miejsce. Składowanie Rury szalunkowe MONOTUB DD są całkowicie odporne na działanie wody, dlatego mogą być przechowywane na otwartej przestrzeni i montowane w każdych warunkach atmosferycznych. W przypadku rur gładkich, ze względu na wewnętrzny wkład z folii, nie należy rur przykrywać by uniknąć gromadzenia się ciepła. Ustawianie Nie należy wciskać rur szalunkowych MONOTUB DD ze zbyt dużą siłą na zbyt mocno nagięte zbrojenie lub rozpórki, gdyż elementy te mogą spowodować uszkodzenie kartonowego szalunku. Należy ustawić rury szalunkowe MONOTUB DD na fundamencie w osi i unieruchomić drewnianym krzyżakiem. Od strony stropu zabezpieczyć w pionie pasem napinającym i podpórkami kierunkowymi odpornymi na rozciąganie i naprężenie. Zabezpieczyć przed działaniem siły wyporu. Prace betoniarskie (zgodnie z DIN 1045) Rury szalunkowe MONOTUB DD mogą być wypełniane betonem w jednej operacji roboczej. Należy wprowadzić beton pompą do betonu lub rurą nasypową w odstępach ok. 50 cm i zagęścić wyłącznie wibratorem wgłębnym. Wąż pompy lub wibrator nie mogą dotykać wewnętrznej ściany rury szalunkowej. Wysokość spadania betonu przy montażu bez wbudowanych rur lub węży należy ograniczyć do około 1,5 metra. Należy zachować również maksymalną prędkość betonowania (patrz tabela produktu). Po zakończeniu wszystkich prac ponownie zagęścić, sprawdzić pion i wymiary. Usuwanie szalunku Usuwanie szalunku z kolumny betonowej odbywa się bez użycia dużej siły dzięki wbudowanej lince rozrywającej. Wewnętrzny wkład może pozostać na kolumnie do momentu zakończenia budowy jako zabezpieczenie. Usuwanie zużytych szalunków Wyjątkowo łatwe utylizacja termiczna. Obejma do rur szalunkowych Z napinaczem??? 42 biuro@tauton.info 43

24 Rury szalunkowe Rury szalunkowe Maty strukturalne do rur szalunkowych Maty strukturalne to produkt, dzięki któremu możemy wykonać specjalną strukturę na elewacji z wykorzystaniem betonu architektonicznego. Są idealnym rozwiązaniem na ciekawą, przyciągającą spojrzenia elewację. Można je stosować z każdym typem szalunku, zarówno pionowym jak i poziomym. Poniżej przedstawiamy kilka podstawowych wzorów z palety ponad pięćdziesięciu modeli szalunkowych mat strukturalnych. Zalety niska waga elastyczne wysokiej jakości szybki montaż i demontaż Model x 1.300mm Model x 1.250mm Model x 1.250mm Model x 1.300mm Model x 1.285mm Model x 1.200mm Model x 1.220mm Model x 1.210mm 44 biuro@tauton.info 45

25 TAUTON Piotr Thaut Ul. Środkowa Czyżowice Polska tel.: kom.: kom.:
