Modernizacja instalacji elektrycznej w Przedszkolu nr 118 przy ul. Nowolipie 31A w Warszawie.

Transkrypt

1 Warszawa, wrzesień 2009r. Modernizacja instalacji elektrycznej w Przedszkolu nr 118 przy ul. Nowolipie 31A w Warszawie. Szczegółowe Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych. Rozp. Ministra Infrastruktury z dn r. (Dz. U. z 2004r. Nr 202, poz ze zm.) Instalacje elektryczne. Spis treści: 1. SST-1/IE-01-DemontaŜ instalacji. 2. SST-1/IE-02-Instalacje wewnętrzne. Sporządził : Witold Załęski 1

2 SST-1/IE-01 DemontaŜ instalacji. 1. Wstęp 1.1.Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej Specyfikacji Technicznej jest wykonanie prac demontaŝowych instalacji elektrycznej zasilającej potrzeby Przedszkola nr 118 przy ul. Nowolipie 31A w Warszawie. 1.2.Zakres stosowania SST. Szczegółowa specyfikacja techniczna ( SST ) stanowi dokument przetargowy i kontraktowy przy zlecaniu realizacji robót jak w pkt Zakres robót objętych specyfikacją. - pozbawienie napięcia 230/400V zasilającego budynek Przedszkola 118, po przez utworzenie widocznej przerwy elektroizolacyjnej w złączu kablowym sieci RWE, - powieszenie tabliczek ostrzegawczych i informacyjnych dla zachowania bezpieczeństwa prac, - odłączenie przewodów w rozdzielnicy głównej i podrozdzielnicach piętrowych modernizowanych obwodów adoptowanych pomieszczeń, - demontaŝ skrzynek rozdzielczych z aparaturą rozdzielczą 230/400V, - demontaŝ gniazd 3-faz. - demontaŝ gniazd podtynkowych i łączników, - demontaŝ puszek i odgałęźników, - demontaŝ przewodów. 2. Materiały. Wszystkie uŝywane materiały dla, których normy PN i BN przewidują posiadanie zaświadczenia o jakości lub atestu, powinny być zaopatrzone w taki dokument przez producenta. Inne materiały powinny być wyposaŝone w takie dokumenty na Ŝyczenie Inwestora. Wszystkie urządzenia powinny posiadać oznakowanie CE oraz deklarację producenta o zgodności z odpowiednimi dyrektywami. 3. Sprzęt i narzędzia. 3.1.Ogólne wymagania dotyczące sprzętu i narzędzi. Sprzęt i narzędzia wykorzystywane w trakcie prac muszą spełniać przepisy BHP umoŝliwiając sprawne i bezpieczne wykonanie robót. 4. Transport. 4.1.Ogólne wymagania dotyczące transportu. Materiały urządzenia powinny być przewoŝone suchymi i krytymi środkami transportu, z uwzględnieniem wskazań transportowych podanych przez producentów. 5. Wykonanie robót. 5.1.Ogólne zasady wykonania robót. Roboty naleŝy prowadzić zgodnie z obowiązującymi przepisami i zatwierdzoną dokumentacją projektową, w sposób nie zagraŝający bezpieczeństwu ludzi 2

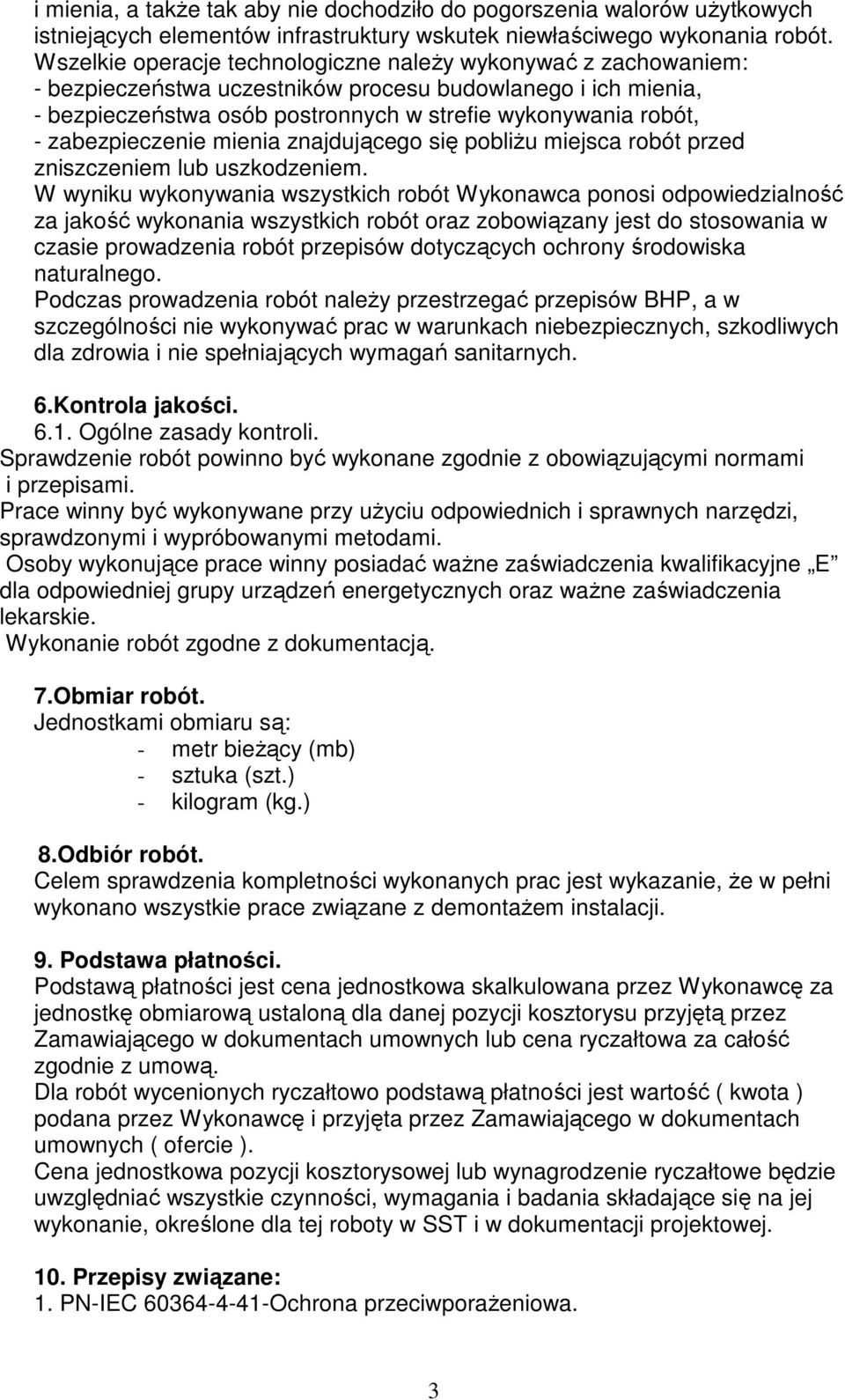

3 i mienia, a takŝe tak aby nie dochodziło do pogorszenia walorów uŝytkowych istniejących elementów infrastruktury wskutek niewłaściwego wykonania robót. Wszelkie operacje technologiczne naleŝy wykonywać z zachowaniem: - bezpieczeństwa uczestników procesu budowlanego i ich mienia, - bezpieczeństwa osób postronnych w strefie wykonywania robót, - zabezpieczenie mienia znajdującego się pobliŝu miejsca robót przed zniszczeniem lub uszkodzeniem. W wyniku wykonywania wszystkich robót Wykonawca ponosi odpowiedzialność za jakość wykonania wszystkich robót oraz zobowiązany jest do stosowania w czasie prowadzenia robót przepisów dotyczących ochrony środowiska naturalnego. Podczas prowadzenia robót naleŝy przestrzegać przepisów BHP, a w szczególności nie wykonywać prac w warunkach niebezpiecznych, szkodliwych dla zdrowia i nie spełniających wymagań sanitarnych. 6.Kontrola jakości Ogólne zasady kontroli. Sprawdzenie robót powinno być wykonane zgodnie z obowiązującymi normami i przepisami. Prace winny być wykonywane przy uŝyciu odpowiednich i sprawnych narzędzi, sprawdzonymi i wypróbowanymi metodami. Osoby wykonujące prace winny posiadać waŝne zaświadczenia kwalifikacyjne E dla odpowiedniej grupy urządzeń energetycznych oraz waŝne zaświadczenia lekarskie. Wykonanie robót zgodne z dokumentacją. 7.Obmiar robót. Jednostkami obmiaru są: - metr bieŝący (mb) - sztuka (szt.) - kilogram (kg.) 8.Odbiór robót. Celem sprawdzenia kompletności wykonanych prac jest wykazanie, Ŝe w pełni wykonano wszystkie prace związane z demontaŝem instalacji. 9. Podstawa płatności. Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez Zamawiającego w dokumentach umownych lub cena ryczałtowa za całość zgodnie z umową. Dla robót wycenionych ryczałtowo podstawą płatności jest wartość ( kwota ) podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych ( ofercie ). Cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. 10. Przepisy związane: 1. PN-IEC Ochrona przeciwporaŝeniowa. 3

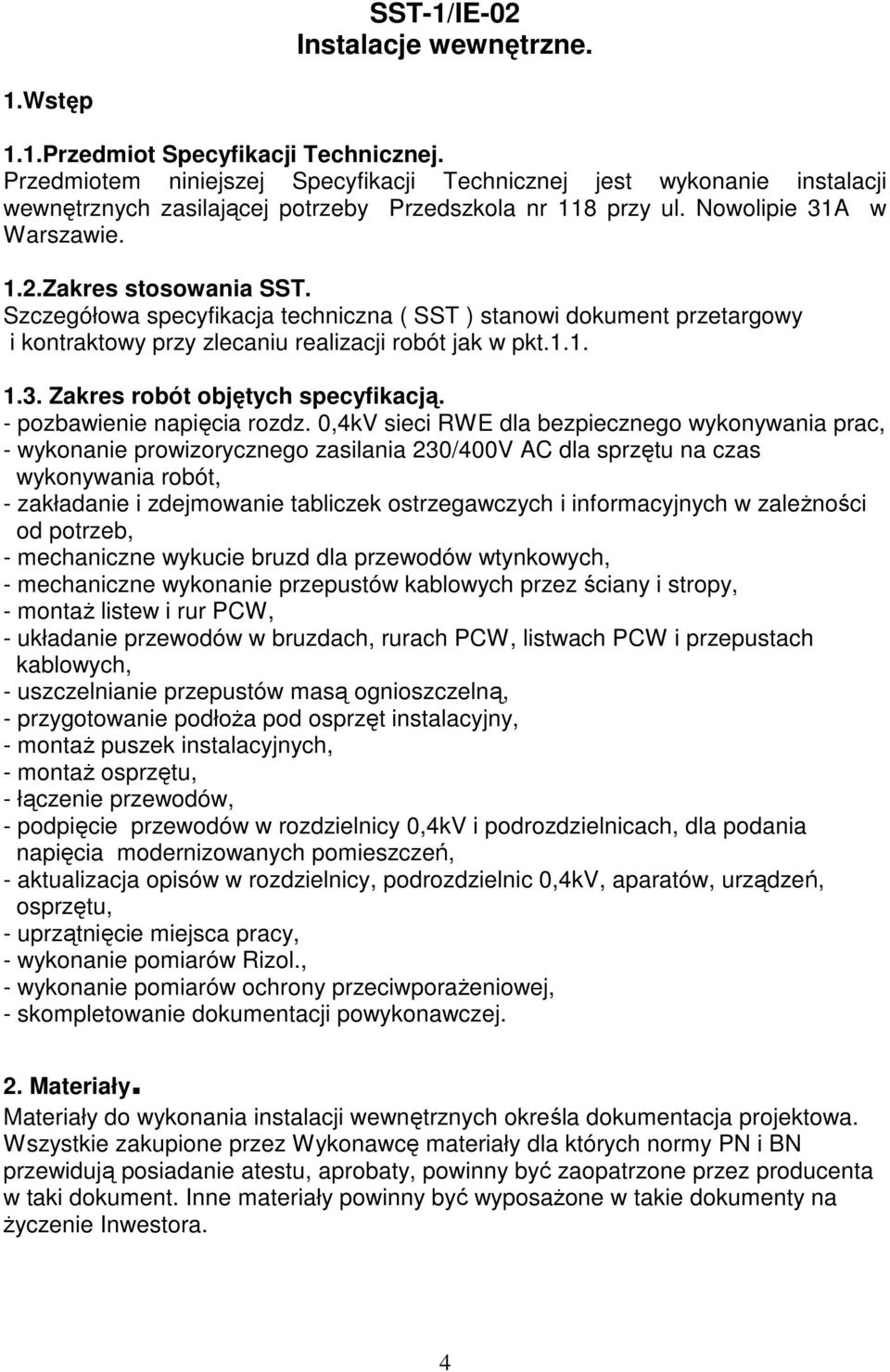

4 SST-1/IE-02 Instalacje wewnętrzne. 1.Wstęp 1.1.Przedmiot Specyfikacji Technicznej. Przedmiotem niniejszej Specyfikacji Technicznej jest wykonanie instalacji wewnętrznych zasilającej potrzeby Przedszkola nr 118 przy ul. Nowolipie 31A w Warszawie. 1.2.Zakres stosowania SST. Szczegółowa specyfikacja techniczna ( SST ) stanowi dokument przetargowy i kontraktowy przy zlecaniu realizacji robót jak w pkt Zakres robót objętych specyfikacją. - pozbawienie napięcia rozdz. 0,4kV sieci RWE dla bezpiecznego wykonywania prac, - wykonanie prowizorycznego zasilania 230/400V AC dla sprzętu na czas wykonywania robót, - zakładanie i zdejmowanie tabliczek ostrzegawczych i informacyjnych w zaleŝności od potrzeb, - mechaniczne wykucie bruzd dla przewodów wtynkowych, - mechaniczne wykonanie przepustów kablowych przez ściany i stropy, - montaŝ listew i rur PCW, - układanie przewodów w bruzdach, rurach PCW, listwach PCW i przepustach kablowych, - uszczelnianie przepustów masą ognioszczelną, - przygotowanie podłoŝa pod osprzęt instalacyjny, - montaŝ puszek instalacyjnych, - montaŝ osprzętu, - łączenie przewodów, - podpięcie przewodów w rozdzielnicy 0,4kV i podrozdzielnicach, dla podania napięcia modernizowanych pomieszczeń, - aktualizacja opisów w rozdzielnicy, podrozdzielnic 0,4kV, aparatów, urządzeń, osprzętu, - uprzątnięcie miejsca pracy, - wykonanie pomiarów Rizol., - wykonanie pomiarów ochrony przeciwporaŝeniowej, - skompletowanie dokumentacji powykonawczej. 2. Materiały. Materiały do wykonania instalacji wewnętrznych określa dokumentacja projektowa. Wszystkie zakupione przez Wykonawcę materiały dla których normy PN i BN przewidują posiadanie atestu, aprobaty, powinny być zaopatrzone przez producenta w taki dokument. Inne materiały powinny być wyposaŝone w takie dokumenty na Ŝyczenie Inwestora. 4

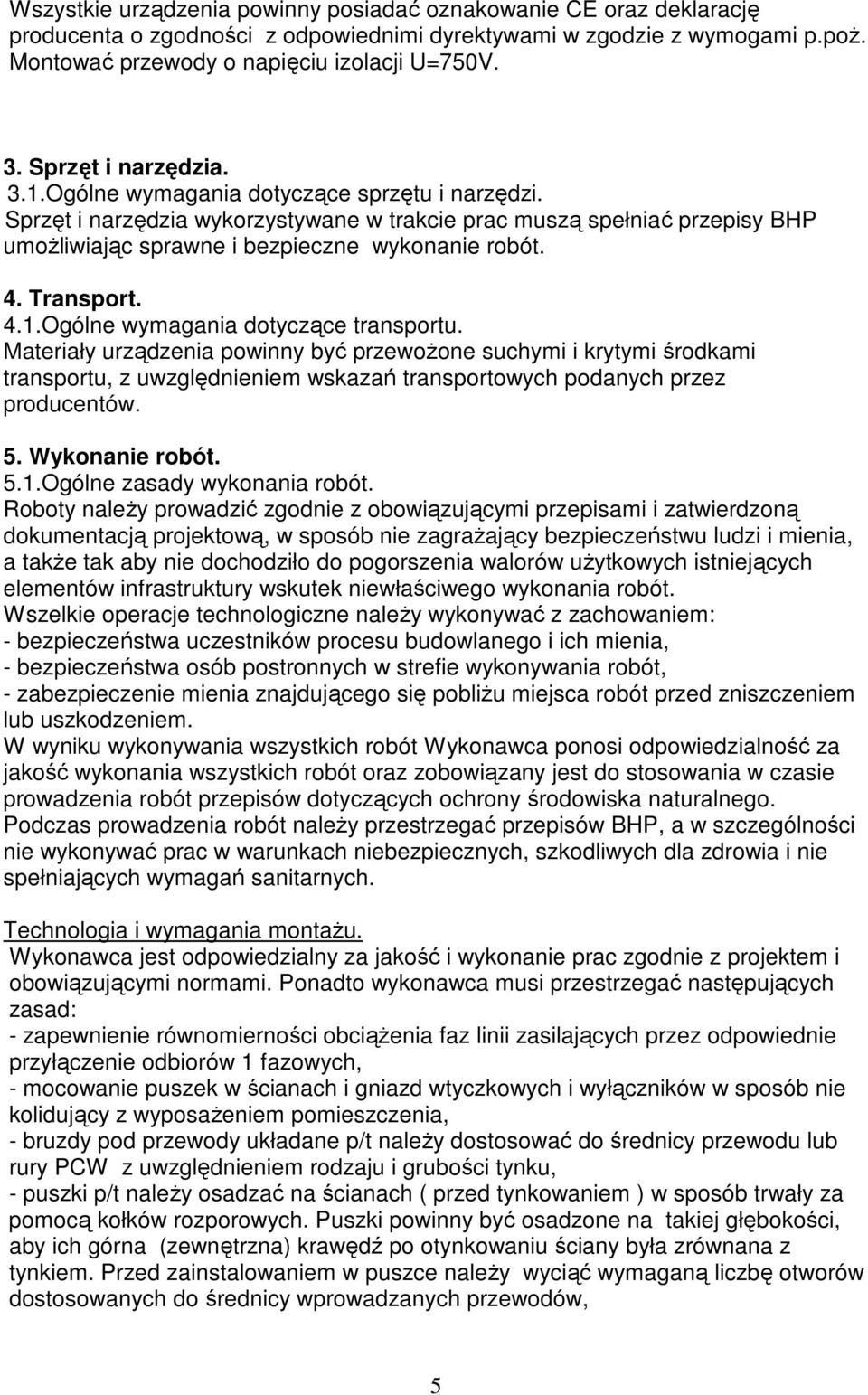

5 Wszystkie urządzenia powinny posiadać oznakowanie CE oraz deklarację producenta o zgodności z odpowiednimi dyrektywami w zgodzie z wymogami p.poŝ. Montować przewody o napięciu izolacji U=750V. 3. Sprzęt i narzędzia. 3.1.Ogólne wymagania dotyczące sprzętu i narzędzi. Sprzęt i narzędzia wykorzystywane w trakcie prac muszą spełniać przepisy BHP umoŝliwiając sprawne i bezpieczne wykonanie robót. 4. Transport. 4.1.Ogólne wymagania dotyczące transportu. Materiały urządzenia powinny być przewoŝone suchymi i krytymi środkami transportu, z uwzględnieniem wskazań transportowych podanych przez producentów. 5. Wykonanie robót. 5.1.Ogólne zasady wykonania robót. Roboty naleŝy prowadzić zgodnie z obowiązującymi przepisami i zatwierdzoną dokumentacją projektową, w sposób nie zagraŝający bezpieczeństwu ludzi i mienia, a takŝe tak aby nie dochodziło do pogorszenia walorów uŝytkowych istniejących elementów infrastruktury wskutek niewłaściwego wykonania robót. Wszelkie operacje technologiczne naleŝy wykonywać z zachowaniem: - bezpieczeństwa uczestników procesu budowlanego i ich mienia, - bezpieczeństwa osób postronnych w strefie wykonywania robót, - zabezpieczenie mienia znajdującego się pobliŝu miejsca robót przed zniszczeniem lub uszkodzeniem. W wyniku wykonywania wszystkich robót Wykonawca ponosi odpowiedzialność za jakość wykonania wszystkich robót oraz zobowiązany jest do stosowania w czasie prowadzenia robót przepisów dotyczących ochrony środowiska naturalnego. Podczas prowadzenia robót naleŝy przestrzegać przepisów BHP, a w szczególności nie wykonywać prac w warunkach niebezpiecznych, szkodliwych dla zdrowia i nie spełniających wymagań sanitarnych. Technologia i wymagania montaŝu. Wykonawca jest odpowiedzialny za jakość i wykonanie prac zgodnie z projektem i obowiązującymi normami. Ponadto wykonawca musi przestrzegać następujących zasad: - zapewnienie równomierności obciąŝenia faz linii zasilających przez odpowiednie przyłączenie odbiorów 1 fazowych, - mocowanie puszek w ścianach i gniazd wtyczkowych i wyłączników w sposób nie kolidujący z wyposaŝeniem pomieszczenia, - bruzdy pod przewody układane p/t naleŝy dostosować do średnicy przewodu lub rury PCW z uwzględnieniem rodzaju i grubości tynku, - puszki p/t naleŝy osadzać na ścianach ( przed tynkowaniem ) w sposób trwały za pomocą kołków rozporowych. Puszki powinny być osadzone na takiej głębokości, aby ich górna (zewnętrzna) krawędź po otynkowaniu ściany była zrównana z tynkiem. Przed zainstalowaniem w puszce naleŝy wyciąć wymaganą liczbę otworów dostosowanych do średnicy wprowadzanych przewodów, 5

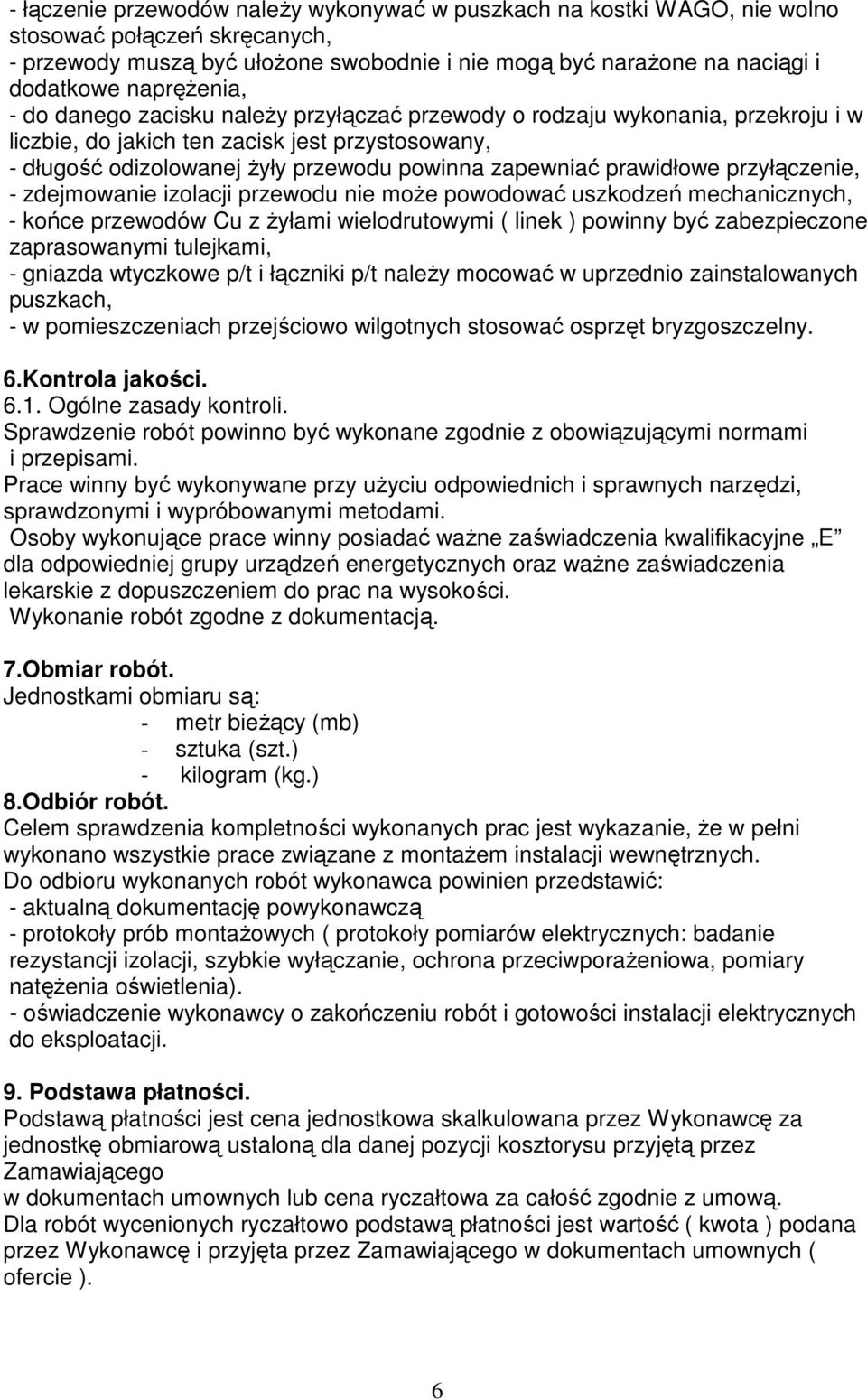

6 - łączenie przewodów naleŝy wykonywać w puszkach na kostki WAGO, nie wolno stosować połączeń skręcanych, - przewody muszą być ułoŝone swobodnie i nie mogą być naraŝone na naciągi i dodatkowe napręŝenia, - do danego zacisku naleŝy przyłączać przewody o rodzaju wykonania, przekroju i w liczbie, do jakich ten zacisk jest przystosowany, - długość odizolowanej Ŝyły przewodu powinna zapewniać prawidłowe przyłączenie, - zdejmowanie izolacji przewodu nie moŝe powodować uszkodzeń mechanicznych, - końce przewodów Cu z Ŝyłami wielodrutowymi ( linek ) powinny być zabezpieczone zaprasowanymi tulejkami, - gniazda wtyczkowe p/t i łączniki p/t naleŝy mocować w uprzednio zainstalowanych puszkach, - w pomieszczeniach przejściowo wilgotnych stosować osprzęt bryzgoszczelny. 6.Kontrola jakości Ogólne zasady kontroli. Sprawdzenie robót powinno być wykonane zgodnie z obowiązującymi normami i przepisami. Prace winny być wykonywane przy uŝyciu odpowiednich i sprawnych narzędzi, sprawdzonymi i wypróbowanymi metodami. Osoby wykonujące prace winny posiadać waŝne zaświadczenia kwalifikacyjne E dla odpowiedniej grupy urządzeń energetycznych oraz waŝne zaświadczenia lekarskie z dopuszczeniem do prac na wysokości. Wykonanie robót zgodne z dokumentacją. 7.Obmiar robót. Jednostkami obmiaru są: - metr bieŝący (mb) - sztuka (szt.) - kilogram (kg.) 8.Odbiór robót. Celem sprawdzenia kompletności wykonanych prac jest wykazanie, Ŝe w pełni wykonano wszystkie prace związane z montaŝem instalacji wewnętrznych. Do odbioru wykonanych robót wykonawca powinien przedstawić: - aktualną dokumentację powykonawczą - protokoły prób montaŝowych ( protokoły pomiarów elektrycznych: badanie rezystancji izolacji, szybkie wyłączanie, ochrona przeciwporaŝeniowa, pomiary natęŝenia oświetlenia). - oświadczenie wykonawcy o zakończeniu robót i gotowości instalacji elektrycznych do eksploatacji. 9. Podstawa płatności. Podstawą płatności jest cena jednostkowa skalkulowana przez Wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez Zamawiającego w dokumentach umownych lub cena ryczałtowa za całość zgodnie z umową. Dla robót wycenionych ryczałtowo podstawą płatności jest wartość ( kwota ) podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych ( ofercie ). 6

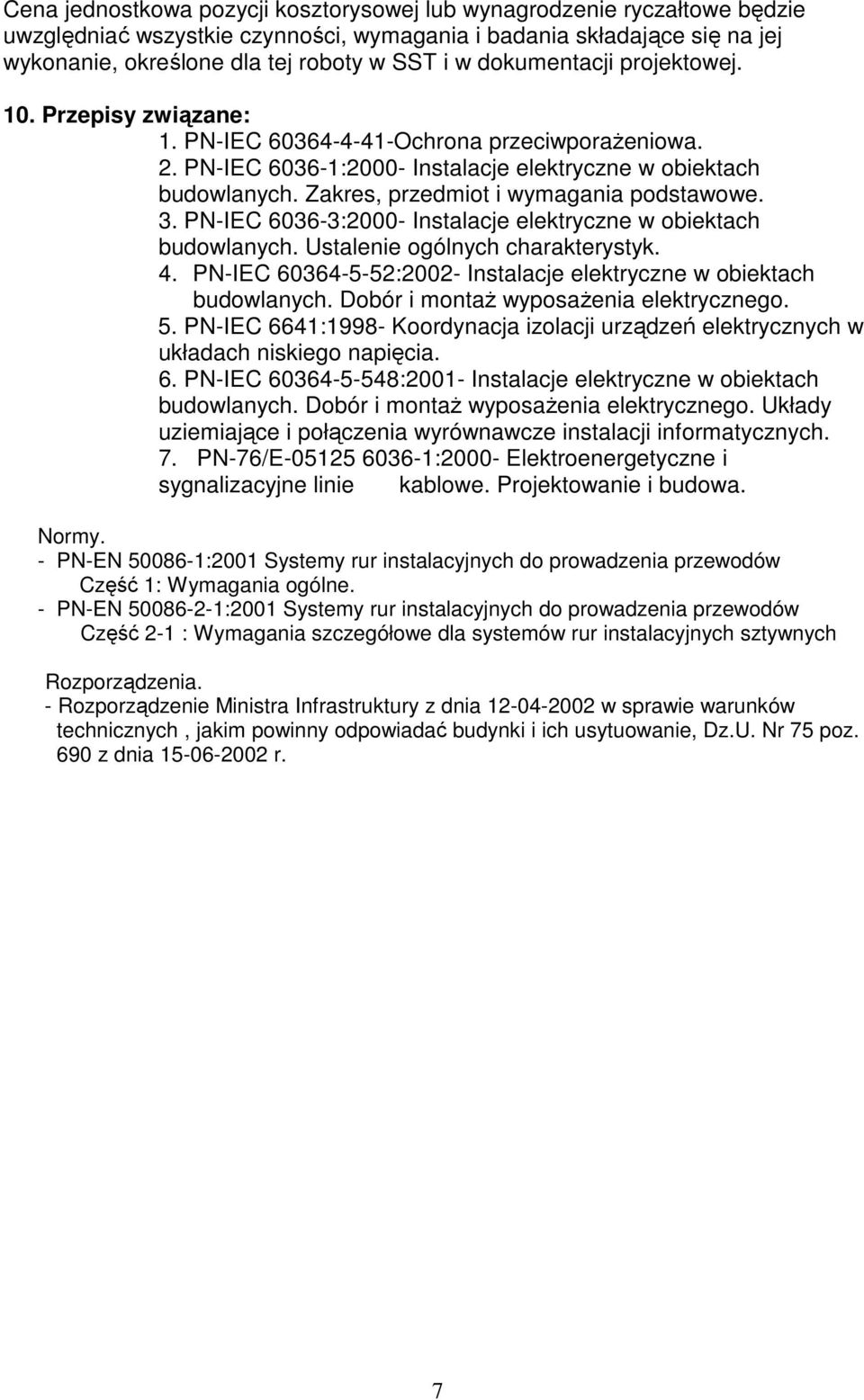

7 Cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. 10. Przepisy związane: 1. PN-IEC Ochrona przeciwporaŝeniowa. 2. PN-IEC :2000- Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. 3. PN-IEC :2000- Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. 4. PN-IEC :2002- Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. 5. PN-IEC 6641:1998- Koordynacja izolacji urządzeń elektrycznych w układach niskiego napięcia. 6. PN-IEC :2001- Instalacje elektryczne w obiektach budowlanych. Dobór i montaŝ wyposaŝenia elektrycznego. Układy uziemiające i połączenia wyrównawcze instalacji informatycznych. 7. PN-76/E :2000- Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Normy. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów Część 1: Wymagania ogólne. - PN-EN :2001 Systemy rur instalacyjnych do prowadzenia przewodów Część 2-1 : Wymagania szczegółowe dla systemów rur instalacyjnych sztywnych Rozporządzenia. - Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Dz.U. Nr 75 poz. 690 z dnia r. 7
