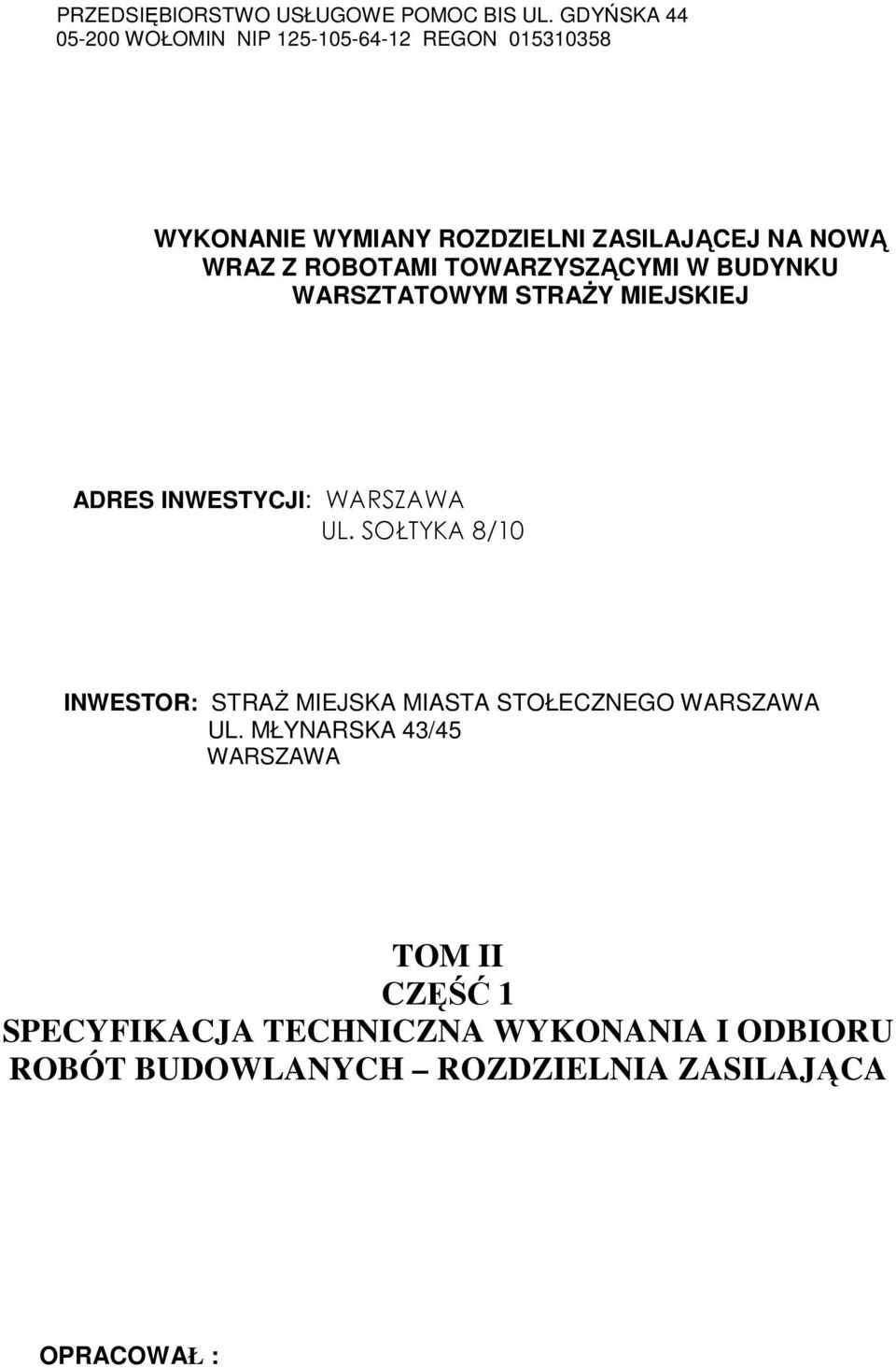

1 PRZEDSIĘBIORSTWO USŁUGOWE POMOC BIS UL. GDYŃSKA WOŁOMIN NIP REGON WYKONANIE WYMIANY ROZDZIELNI ZASILAJĄCEJ NA NOWĄ WRAZ Z ROBOTAMI TOWARZYSZĄCYMI W BUDYNKU WARSZTATOWYM STRAśY MIEJSKIEJ ADRES INWESTYCJI: WARSZAWA UL. SOŁTYKA 8/10 INWESTOR: STRAś MIEJSKA MIASTA STOŁECZNEGO WARSZAWA UL. MŁYNARSKA 43/45 WARSZAWA TOM II CZĘŚĆ 1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ROZDZIELNIA ZASILAJĄCA OPRACOWAŁ :

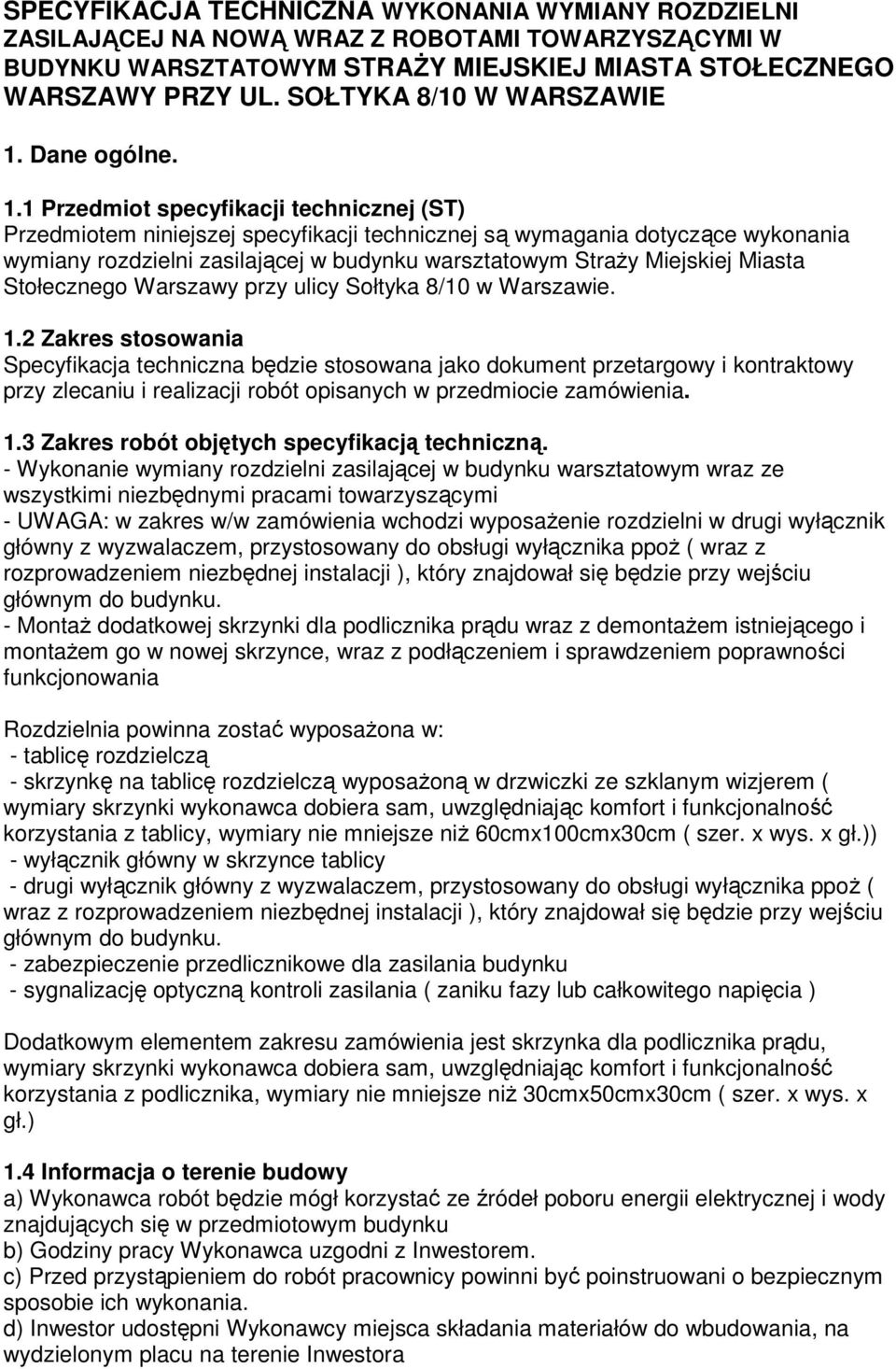

2 SPECYFIKACJA TECHNICZNA WYKONANIA WYMIANY ROZDZIELNI ZASILAJĄCEJ NA NOWĄ WRAZ Z ROBOTAMI TOWARZYSZĄCYMI W BUDYNKU WARSZTATOWYM STRAśY MIEJSKIEJ MIASTA STOŁECZNEGO WARSZAWY PRZY UL. SOŁTYKA 8/10 W WARSZAWIE 1. Dane ogólne. 1.1 Przedmiot specyfikacji technicznej (ST) Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania wymiany rozdzielni zasilającej w budynku warsztatowym StraŜy Miejskiej Miasta Stołecznego Warszawy przy ulicy Sołtyka 8/10 w Warszawie. 1.2 Zakres stosowania Specyfikacja techniczna będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót opisanych w przedmiocie zamówienia. 1.3 Zakres robót objętych specyfikacją techniczną. - Wykonanie wymiany rozdzielni zasilającej w budynku warsztatowym wraz ze wszystkimi niezbędnymi pracami towarzyszącymi - UWAGA: w zakres w/w zamówienia wchodzi wyposaŝenie rozdzielni w drugi wyłącznik główny z wyzwalaczem, przystosowany do obsługi wyłącznika ppoŝ ( wraz z rozprowadzeniem niezbędnej instalacji ), który znajdował się będzie przy wejściu głównym do budynku. - MontaŜ dodatkowej skrzynki dla podlicznika prądu wraz z demontaŝem istniejącego i montaŝem go w nowej skrzynce, wraz z podłączeniem i sprawdzeniem poprawności funkcjonowania Rozdzielnia powinna zostać wyposaŝona w: - tablicę rozdzielczą - skrzynkę na tablicę rozdzielczą wyposaŝoną w drzwiczki ze szklanym wizjerem ( wymiary skrzynki wykonawca dobiera sam, uwzględniając komfort i funkcjonalność korzystania z tablicy, wymiary nie mniejsze niŝ 60cmx100cmx30cm ( szer. x wys. x gł.)) - wyłącznik główny w skrzynce tablicy - drugi wyłącznik główny z wyzwalaczem, przystosowany do obsługi wyłącznika ppoŝ ( wraz z rozprowadzeniem niezbędnej instalacji ), który znajdował się będzie przy wejściu głównym do budynku. - zabezpieczenie przedlicznikowe dla zasilania budynku - sygnalizację optyczną kontroli zasilania ( zaniku fazy lub całkowitego napięcia ) Dodatkowym elementem zakresu zamówienia jest skrzynka dla podlicznika prądu, wymiary skrzynki wykonawca dobiera sam, uwzględniając komfort i funkcjonalność korzystania z podlicznika, wymiary nie mniejsze niŝ 30cmx50cmx30cm ( szer. x wys. x gł.) 1.4 Informacja o terenie budowy a) Wykonawca robót będzie mógł korzystać ze źródeł poboru energii elektrycznej i wody znajdujących się w przedmiotowym budynku b) Godziny pracy Wykonawca uzgodni z Inwestorem. c) Przed przystąpieniem do robót pracownicy powinni być poinstruowani o bezpiecznym sposobie ich wykonania. d) Inwestor udostępni Wykonawcy miejsca składania materiałów do wbudowania, na wydzielonym placu na terenie Inwestora

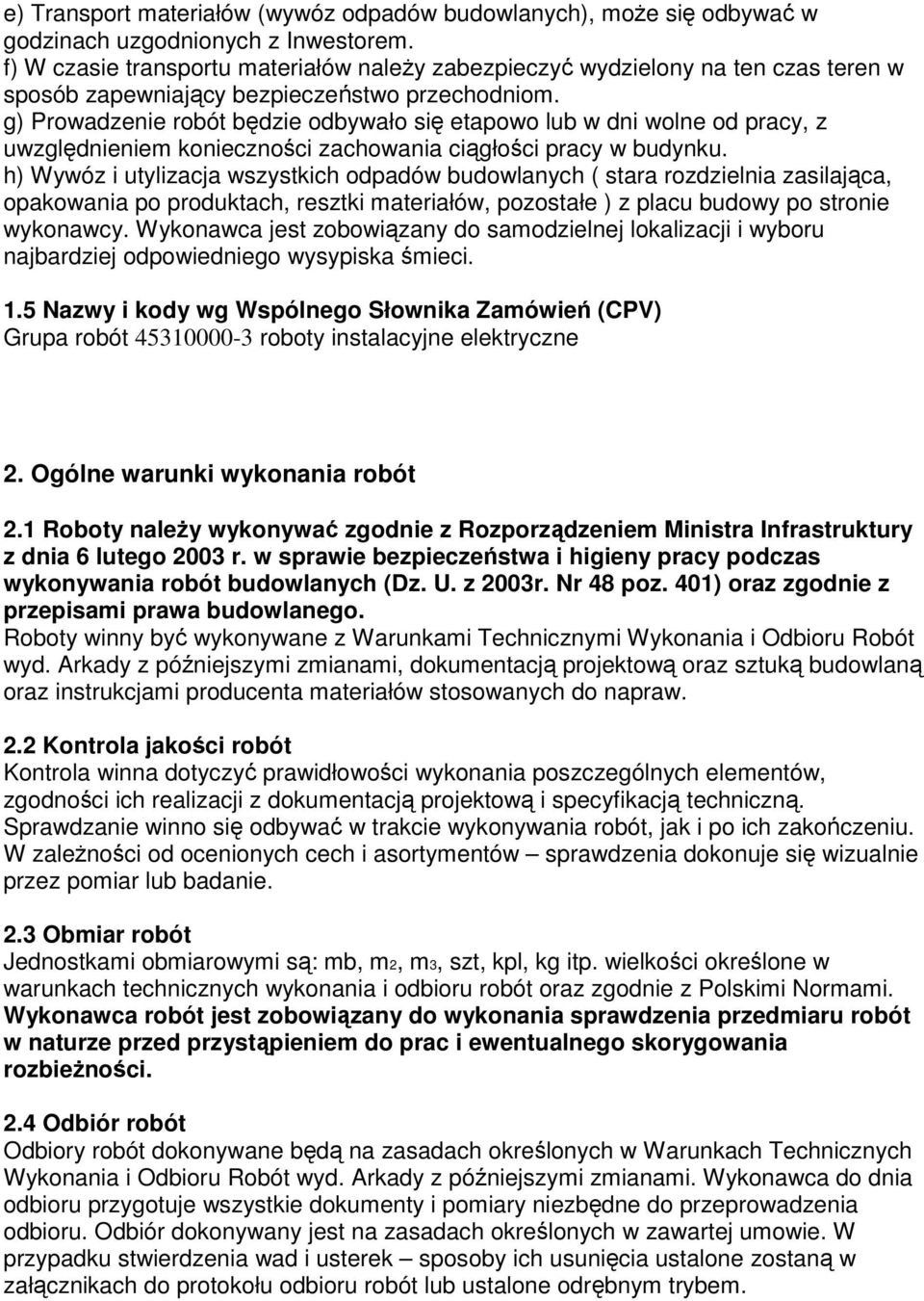

3 e) Transport materiałów (wywóz odpadów budowlanych), moŝe się odbywać w godzinach uzgodnionych z Inwestorem. f) W czasie transportu materiałów naleŝy zabezpieczyć wydzielony na ten czas teren w sposób zapewniający bezpieczeństwo przechodniom. g) Prowadzenie robót będzie odbywało się etapowo lub w dni wolne od pracy, z uwzględnieniem konieczności zachowania ciągłości pracy w budynku. h) Wywóz i utylizacja wszystkich odpadów budowlanych ( stara rozdzielnia zasilająca, opakowania po produktach, resztki materiałów, pozostałe ) z placu budowy po stronie wykonawcy. Wykonawca jest zobowiązany do samodzielnej lokalizacji i wyboru najbardziej odpowiedniego wysypiska śmieci. 1.5 Nazwy i kody wg Wspólnego Słownika Zamówień (CPV) Grupa robót roboty instalacyjne elektryczne 2. Ogólne warunki wykonania robót 2.1 Roboty naleŝy wykonywać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003r. Nr 48 poz. 401) oraz zgodnie z przepisami prawa budowlanego. Roboty winny być wykonywane z Warunkami Technicznymi Wykonania i Odbioru Robót wyd. Arkady z późniejszymi zmianami, dokumentacją projektową oraz sztuką budowlaną oraz instrukcjami producenta materiałów stosowanych do napraw. 2.2 Kontrola jakości robót Kontrola winna dotyczyć prawidłowości wykonania poszczególnych elementów, zgodności ich realizacji z dokumentacją projektową i specyfikacją techniczną. Sprawdzanie winno się odbywać w trakcie wykonywania robót, jak i po ich zakończeniu. W zaleŝności od ocenionych cech i asortymentów sprawdzenia dokonuje się wizualnie przez pomiar lub badanie. 2.3 Obmiar robót Jednostkami obmiarowymi są: mb, m2, m3, szt, kpl, kg itp. wielkości określone w warunkach technicznych wykonania i odbioru robót oraz zgodnie z Polskimi Normami. Wykonawca robót jest zobowiązany do wykonania sprawdzenia przedmiaru robót w naturze przed przystąpieniem do prac i ewentualnego skorygowania rozbieŝności. 2.4 Odbiór robót Odbiory robót dokonywane będą na zasadach określonych w Warunkach Technicznych Wykonania i Odbioru Robót wyd. Arkady z późniejszymi zmianami. Wykonawca do dnia odbioru przygotuje wszystkie dokumenty i pomiary niezbędne do przeprowadzenia odbioru. Odbiór dokonywany jest na zasadach określonych w zawartej umowie. W przypadku stwierdzenia wad i usterek sposoby ich usunięcia ustalone zostaną w załącznikach do protokołu odbioru robót lub ustalone odrębnym trybem.

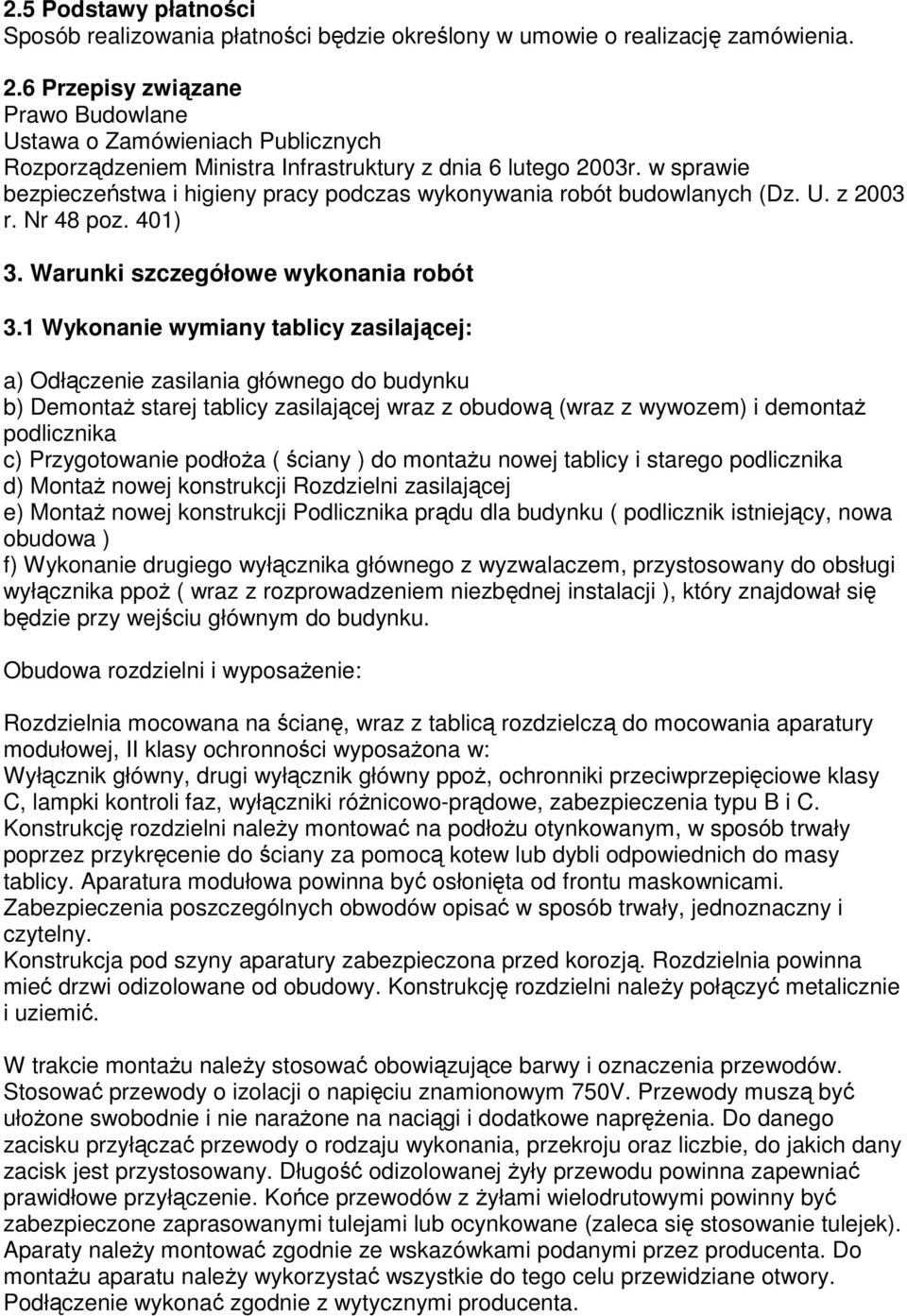

4 2.5 Podstawy płatności Sposób realizowania płatności będzie określony w umowie o realizację zamówienia. 2.6 Przepisy związane Prawo Budowlane Ustawa o Zamówieniach Publicznych Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. Nr 48 poz. 401) 3. Warunki szczegółowe wykonania robót 3.1 Wykonanie wymiany tablicy zasilającej: a) Odłączenie zasilania głównego do budynku b) DemontaŜ starej tablicy zasilającej wraz z obudową (wraz z wywozem) i demontaŝ podlicznika c) Przygotowanie podłoŝa ( ściany ) do montaŝu nowej tablicy i starego podlicznika d) MontaŜ nowej konstrukcji Rozdzielni zasilającej e) MontaŜ nowej konstrukcji Podlicznika prądu dla budynku ( podlicznik istniejący, nowa obudowa ) f) Wykonanie drugiego wyłącznika głównego z wyzwalaczem, przystosowany do obsługi wyłącznika ppoŝ ( wraz z rozprowadzeniem niezbędnej instalacji ), który znajdował się będzie przy wejściu głównym do budynku. Obudowa rozdzielni i wyposaŝenie: Rozdzielnia mocowana na ścianę, wraz z tablicą rozdzielczą do mocowania aparatury modułowej, II klasy ochronności wyposaŝona w: Wyłącznik główny, drugi wyłącznik główny ppoŝ, ochronniki przeciwprzepięciowe klasy C, lampki kontroli faz, wyłączniki róŝnicowo-prądowe, zabezpieczenia typu B i C. Konstrukcję rozdzielni naleŝy montować na podłoŝu otynkowanym, w sposób trwały poprzez przykręcenie do ściany za pomocą kotew lub dybli odpowiednich do masy tablicy. Aparatura modułowa powinna być osłonięta od frontu maskownicami. Zabezpieczenia poszczególnych obwodów opisać w sposób trwały, jednoznaczny i czytelny. Konstrukcja pod szyny aparatury zabezpieczona przed korozją. Rozdzielnia powinna mieć drzwi odizolowane od obudowy. Konstrukcję rozdzielni naleŝy połączyć metalicznie i uziemić. W trakcie montaŝu naleŝy stosować obowiązujące barwy i oznaczenia przewodów. Stosować przewody o izolacji o napięciu znamionowym 750V. Przewody muszą być ułoŝone swobodnie i nie naraŝone na naciągi i dodatkowe napręŝenia. Do danego zacisku przyłączać przewody o rodzaju wykonania, przekroju oraz liczbie, do jakich dany zacisk jest przystosowany. Długość odizolowanej Ŝyły przewodu powinna zapewniać prawidłowe przyłączenie. Końce przewodów z Ŝyłami wielodrutowymi powinny być zabezpieczone zaprasowanymi tulejami lub ocynkowane (zaleca się stosowanie tulejek). Aparaty naleŝy montować zgodnie ze wskazówkami podanymi przez producenta. Do montaŝu aparatu naleŝy wykorzystać wszystkie do tego celu przewidziane otwory. Podłączenie wykonać zgodnie z wytycznymi producenta.

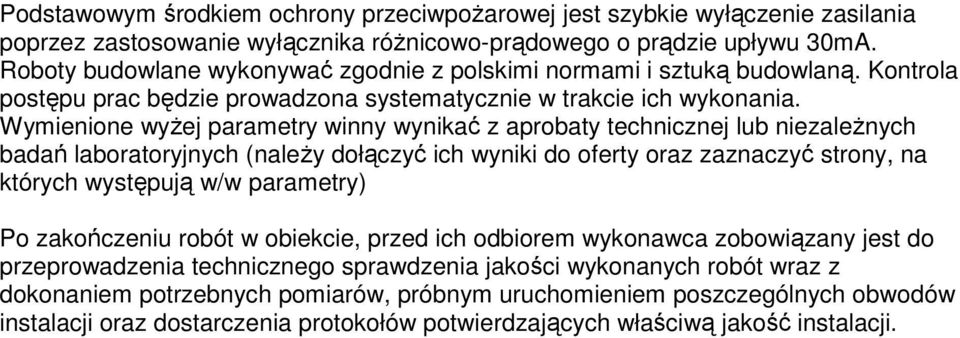

5 Podstawowym środkiem ochrony przeciwpoŝarowej jest szybkie wyłączenie zasilania poprzez zastosowanie wyłącznika róŝnicowo-prądowego o prądzie upływu 30mA. Roboty budowlane wykonywać zgodnie z polskimi normami i sztuką budowlaną. Kontrola postępu prac będzie prowadzona systematycznie w trakcie ich wykonania. Wymienione wyŝej parametry winny wynikać z aprobaty technicznej lub niezaleŝnych badań laboratoryjnych (naleŝy dołączyć ich wyniki do oferty oraz zaznaczyć strony, na których występują w/w parametry) Po zakończeniu robót w obiekcie, przed ich odbiorem wykonawca zobowiązany jest do przeprowadzenia technicznego sprawdzenia jakości wykonanych robót wraz z dokonaniem potrzebnych pomiarów, próbnym uruchomieniem poszczególnych obwodów instalacji oraz dostarczenia protokołów potwierdzających właściwą jakość instalacji.
