1 2011/2012 KATALOG PRODUKTÓW ISO 9001:2008 WSZYSTKIE OFEROWANE URZĄDZENIA SPEŁNIAJĄ WYMOGI Sanet Sp.J. Opata Hackiego 12, Gdynia Slowackiego 83, Gdansk tel TECHNIKA SPRÊ ONEGO POWIETRZA 1

2 2

3 SPIS TREŚCI INFO 4 KOMPRESORY TŁOKOWE 5 KOMPRESORY TŁOKOWE 6 KOMPRESORY TŁOKOWE 7 KOMPRESORY ŚRUBOWE ROTAR MICRO 8 KOMPRESORY ŚRUBOWE ROTAR MICRO 9 KOMPRESORY ŚRUBOWE ROTAR CUBE SD 10 KOMPRESORY ŚRUBOWE ROTAR CUBE SD 11 KOMPRESORY ŚRUBOWE ROTAR QUADRO 12 KOMPRESORY ŚRUBOWE ROTAR QUADRO 13 KOMPRESORY ŚRUBOWE ROTAR K-MAX 14 KOMPRESORY ŚRUBOWE ROTAR K-MAX 15 KOMPRESORY ŚRUBOWE ROTAR PLUS 16 KOMPRESORY ŚRUBOWE ROTAR PLUS 17 KOMPRESORY ŚRUBOWE ROTAR KILO 18 KOMPRESORY ŚRUBOWE ROTAR KILO 19 KOMPRESORY ŚRUBOWE ROTAR MEGA 20 KOMPRESORY ŚRUBOWE ROTAR MEGA 21 ZBIORNIKI SPRĘŻONEGO POWIETRZA 22 ZBIORNIKI SPRĘŻONEGO POWIETRZA 23 CZĘŚCI I OSPRZĘT DO KOMPRESORÓW 24 CZĘŚCI I OSPRZĘT DO KOMPRESORÓW 25 FILTRY SPRĘŻONEGO POWIETRZA 26 FILTRY SPRĘŻONEGO POWIETRZA 27 SEPARATORY CYKLONOWE I CHŁODNICE 28 OSUSZACZE ZIĘBNICZE ESD 29 OSUSZACZE ZIĘBNICZE ED 30 OSUSZACZE ZIĘBNICZE ED 31 OSUSZACZE ADSORBCYJNE 32 OSUSZACZE ADSORBCYJNE 33 CHILLERY DO WODY 34 CHILLERY DO WODY (NISKIE TEMPERATURY) 35 CHILLERY DO OLEJU 36 AKCESORIA DO CHILLERÓW 37 NARZĘDZIA PNEUMATYCZNE 38 NARZĘDZIA PNEUMATYCZNE 39 NARZĘDZIA PNEUMATYCZNE 40 NARZĘDZIA PNEUMATYCZNE 41 PISTOLETY LAKIERNICZE I INNE 42 PISTOLETY LAKIERNICZE I INNE 43 ZESPOŁY PRZYGOTOWANIA POWIETRZA 44 ZESPOŁY PRZYGOTOWANIA POWIETRZA 45 MONOMETRY I AKCESORIA FRL 46 ZAWORY KULOWE I REGULUJĄCE 47 ZAWORY REGULUJĄCE I TŁUMIKI HAŁASU 48 SZYBKOZŁĄCZA I KRÓĆCE 49 ZŁĄCZA WTYKOWE 50 ZŁĄCZA WTYKOWE 51 ZŁĄCZA WTYKOWE METALOWE 52 ZŁĄCZA SKRĘCANE 53 ZŁĄCZA GWINTOWANE NIKLOWANE 54 ZŁĄCZA GWINTOWANE MOSIĘŻNE 55 PRZEWODY PNEUMATYCZNE 56 PRZEWODY SPIRALNE I ZWIJADŁA 57 3

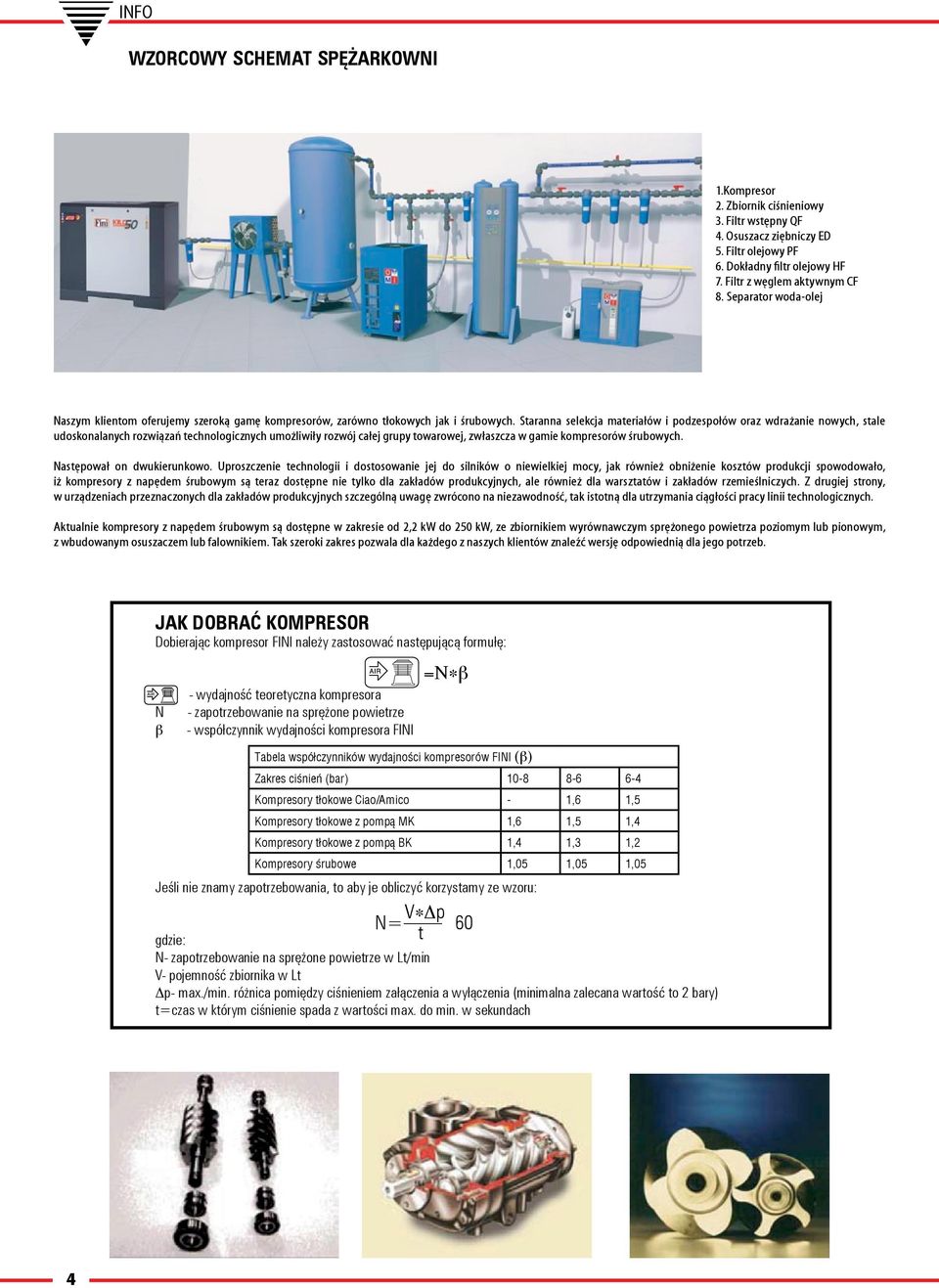

4 INFO WZORCOWY SCHEMAT SPĘŻARKOWNI 1.Kompresor 2. Zbiornik ciśnieniowy 3. Filtr wstępny QF 4. Osuszacz ziębniczy ED 5. Filtr olejowy PF 6. Dokładny filtr olejowy HF 7. Filtr z węglem aktywnym CF 8. Separator woda-olej Naszym klientom oferujemy szeroką gamę kompresorów, zarówno tłokowych jak i śrubowych. Staranna selekcja materiałów i podzespołów oraz wdrażanie nowych, stale udoskonalanych rozwiązań technologicznych umożliwiły rozwój całej grupy towarowej, zwłaszcza w gamie kompresorów śrubowych. Następował on dwukierunkowo. Uproszczenie technologii i dostosowanie jej do silników o niewielkiej mocy, jak również obniżenie kosztów produkcji spowodowało, iż kompresory z napędem śrubowym są teraz dostępne nie tylko dla zakładów produkcyjnych, ale również dla warsztatów i zakładów rzemieślniczych. Z drugiej strony, w urządzeniach przeznaczonych dla zakładów produkcyjnych szczególną uwagę zwrócono na niezawodność, tak istotną dla utrzymania ciągłości pracy linii technologicznych. Aktualnie kompresory z napędem śrubowym są dostępne w zakresie od 2,2 kw do 250 kw, ze zbiornikiem wyrównawczym sprężonego powietrza poziomym lub pionowym, z wbudowanym osuszaczem lub falownikiem. Tak szeroki zakres pozwala dla każdego z naszych klientów znaleźć wersję odpowiednią dla jego potrzeb. JAK DOBRAĆ KOMPRESOR Dobierając kompresor FINI należy zastosować następującą formułę: N β - wydajność teoretyczna kompresora - zapotrzebowanie na sprężone powietrze - współczynnik wydajności kompresora FINI =Ν β Tabela współczynników wydajności kompresorów FINI (β) Zakres ciśnień (bar) Kompresory tłokowe Ciao/Amico - 1,6 1,5 Kompresory tłokowe z pompą MK 1,6 1,5 1,4 Kompresory tłokowe z pompą BK 1,4 1,3 1,2 Kompresory śrubowe 1,05 1,05 1,05 Jeśli nie znamy zapotrzebowania, to aby je obliczyć korzystamy ze wzoru: N= V Δp t 60 gdzie: N- zapotrzebowanie na sprężone powietrze w Lt/min V- pojemność zbiornika w Lt Δp- max./min. różnica pomiędzy ciśnieniem załączenia a wyłączenia (minimalna zalecana wartość to 2 bary) t=czas w którym ciśnienie spada z wartości max. do min. w sekundach 4

5 Z NAPĘDEM BEZPOŚREDNIM KOMPRESORY TŁOKOWE KOMPRESORY OLEJOWE AMICO 25/SF 2500 AMICO 50/SF 2500 BIG PIONEER/I 402M SHUTTLE 97/15 BIG PIONEER/I 402T lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg HQA AMICO 25/SF2500 SF /1 1, , , x27x HQA AMICO 50/SF2500 SF /1 1, , , x35x HU9A604 BIG PIONNER/I 402M VKM /1 2, V x49x HU92722 BIG PIONNER/I 402T VKM /3 2, V x45x ,4 604CO1A605 SHUTTLE 97/15 MK /1 0,6 0, , x27x40 21 KOMPRESORY BEZOLEJOWE CIAO 6/1850 CIAO 25/1850 GENIUS 230 FLASH 12 FLASH 24 lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg 6 626HOA CIAO 6/1850 OL /1 1,1 1, , , x25,5x50 11, HOA CIAO 25/1850 OL /1 1,1 1, , , x27x HX1A604 GENIUS 230 OL /1 1, , , x22x HJ00012 FLASH ,6 0, x19x27 8,5-615HJ00024 FLASH ,6 0, x19x27 8,5 5

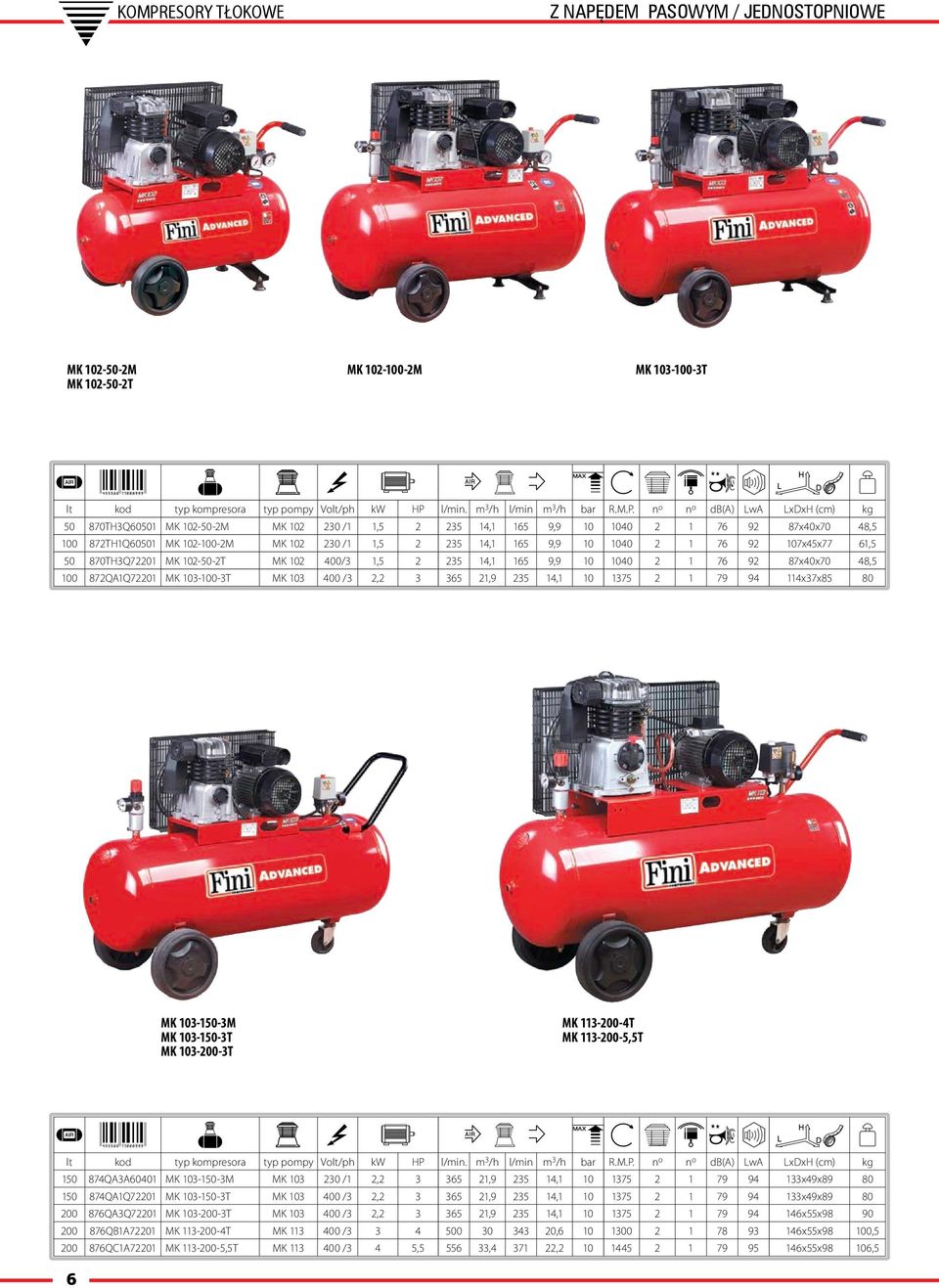

6 KOMPRESORY TŁOKOWE Z NAPĘDEM PASOWYM / JEDNOSTOPNIOWE MK M MK T MK M MK T lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg TH3Q60501 MK M MK /1 1, , , x40x70 48, TH1Q60501 MK M MK /1 1, , , x45x77 61, TH3Q72201 MK T MK /3 1, , , x40x70 48, QA1Q72201 MK T MK /3 2, , , x37x85 80 MK M MK T MK T MK T MK ,5T lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg QA3A60401 MK M MK /1 2, , , x49x QA1Q72201 MK T MK /3 2, , , x49x QA3Q72201 MK T MK /3 2, , , x55x QB1A72201 MK T MK / , x55x98 100, QC1A72201 MK ,5T MK /3 4 5, , , x55x98 106,5 6

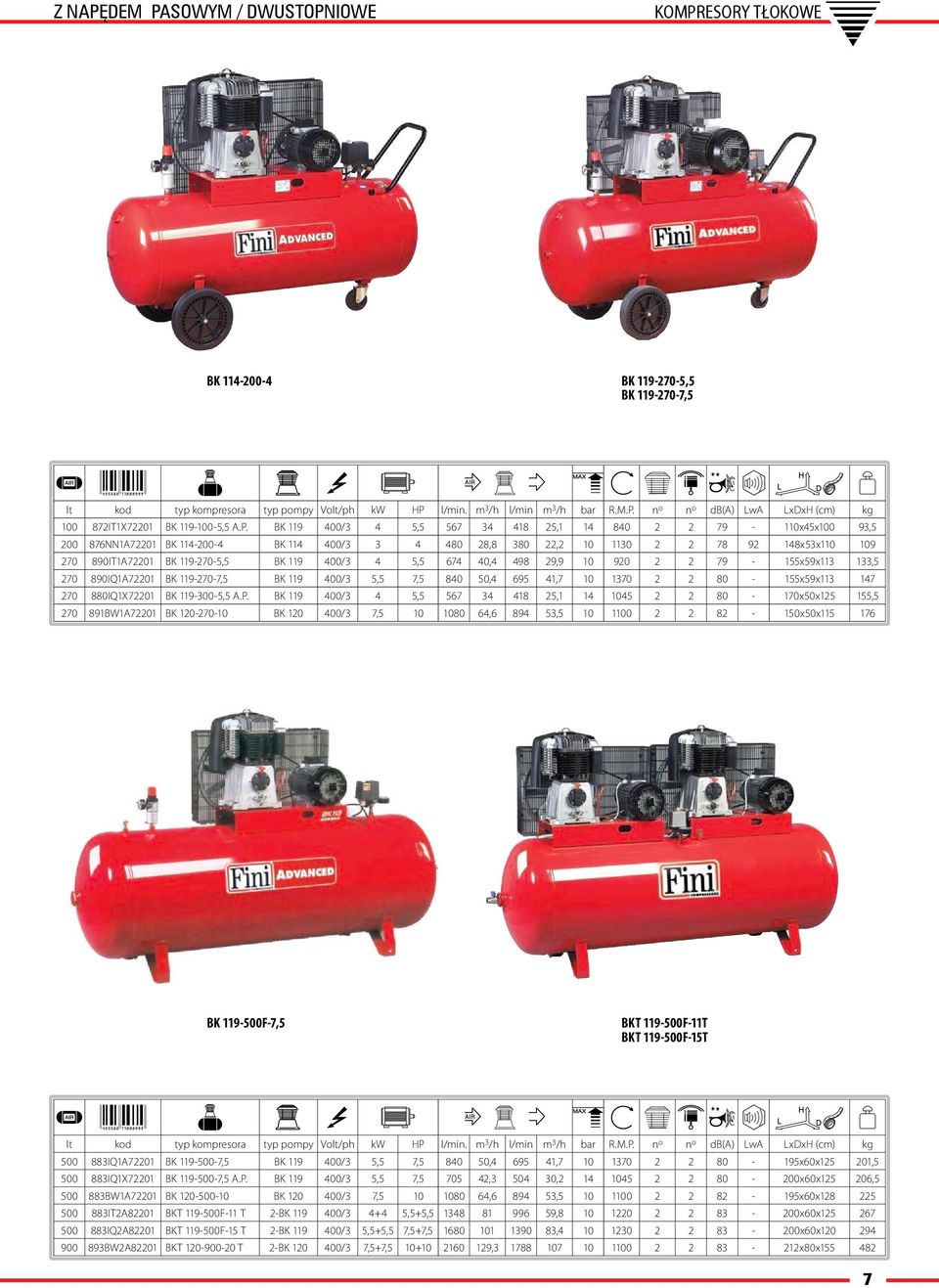

7 Z NAPĘDEM PASOWYM / DWUSTOPNIOWE KOMPRESORY TŁOKOWE BK BK ,5 BK ,5 lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg IT1X72201 BK ,5 A.P. BK /3 4 5, , x45x100 93, NN1A72201 BK BK / , , x53x IT1A72201 BK ,5 BK /3 4 5, , , x59x , IQ1A72201 BK ,5 BK /3 5,5 7, , , x59x IQ1X72201 BK ,5 A.P. BK /3 4 5, , x50x , BW1A72201 BK BK /3 7, , , x50x BK F-7,5 BKT F-11T BKT F-15T lt kod typ kompresora typ pompy Volt/ph kw HP l/min. m 3 /h l/min m 3 /h bar R.M.P. n o n o db(a) LwA LxDxH (cm) kg IQ1A72201 BK ,5 BK /3 5,5 7, , , x60x , IQ1X72201 BK ,5 A.P. BK /3 5,5 7, , , x60x , BW1A72201 BK BK /3 7, , , x60x IT2A82201 BKT F-11 T 2-BK / ,5+5, , x60x IQ2A82201 BKT F-15 T 2-BK /3 5,5+5,5 7,5+7, , x60x BW2A82201 BKT T 2-BK /3 7,5+7, , x80x

8 KOMPRESORY ŚRUBOWE ROTAR MICRO 2,2 kw-3kw-4kw Tylko 58 db(a) stopień śrubowy FS 14 STEROWNIK ELEKTRONICZNY (WERSJA TA) PANEL KONTROLNY (WERSJA SE) WENTYLATOR ODŚRODKOWY PRZEKAZANIE NAPĘDU Sterownik elektroniczny EASY TRONIC MICRO II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora, temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. W wersji SE kompresora sterowanie jego pracy zostało maksymalnie uproszczone. Panel kontrolny obejmuje wyłącznik ciśnieniowy z manometrem i licznikiem godzin pracy kompresora. Czujnik termostatu reguluje pracę odśrodkowego wentylatora w celu zapewnienia optymalnego chłodzenia kompresora i niskiego poziomu hałasu w czasie jego pracy. Zastosowanie wysokiej jakości pasa napędowego POLY V i napinacza płytowego gwarantuje długą żywotność zespołu przekazywania napędu silnik/ stopień śrubowy. 8

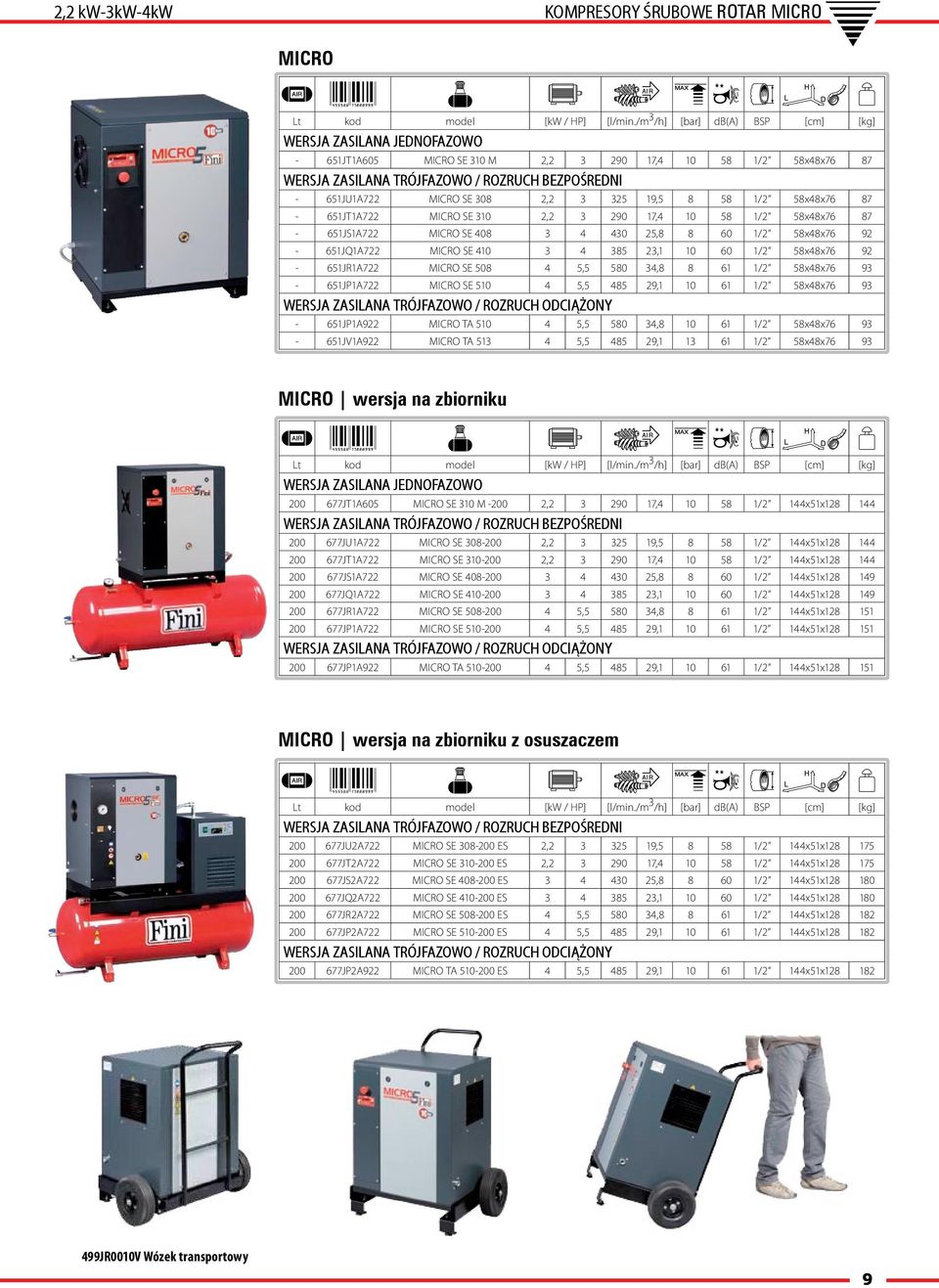

9 2,2 kw-3kw-4kw KOMPRESORY ŚRUBOWE ROTAR MICRO MICRO Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA ZASILANA JEDNOFAZOWO - 651JT1A605 MICRO SE 310 M 2, , /2 58x48x76 87 WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH BEZPOŚREDNI - 651JU1A722 MICRO SE 308 2, , /2 58x48x JT1A722 MICRO SE 310 2, , /2 58x48x JS1A722 MICRO SE , /2 58x48x JQ1A722 MICRO SE , /2 58x48x JR1A722 MICRO SE , , /2 58x48x JP1A722 MICRO SE , , /2 58x48x76 93 WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH ODCIĄŻONY - 651JP1A922 MICRO TA , , /2 58x48x JV1A922 MICRO TA , , /2 58x48x76 93 MICRO wersja na zbiorniku Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA ZASILANA JEDNOFAZOWO JT1A605 MICRO SE 310 M , , /2 144x51x WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH BEZPOŚREDNI JU1A722 MICRO SE , , /2 144x51x JT1A722 MICRO SE , , /2 144x51x JS1A722 MICRO SE , /2 144x51x JQ1A722 MICRO SE , /2 144x51x JR1A722 MICRO SE , , /2 144x51x JP1A722 MICRO SE , , /2 144x51x WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH ODCIĄŻONY JP1A922 MICRO TA , , /2 144x51x MICRO wersja na zbiorniku z osuszaczem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH BEZPOŚREDNI JU2A722 MICRO SE ES 2, , /2 144x51x JT2A722 MICRO SE ES 2, , /2 144x51x JS2A722 MICRO SE ES , /2 144x51x JQ2A722 MICRO SE ES , /2 144x51x JR2A722 MICRO SE ES 4 5, , /2 144x51x JP2A722 MICRO SE ES 4 5, , /2 144x51x WERSJA ZASILANA TRÓJFAZOWO / ROZRUCH ODCIĄŻONY JP2A922 MICRO TA ES 4 5, , /2 144x51x JR0010V Wózek transportowy 9

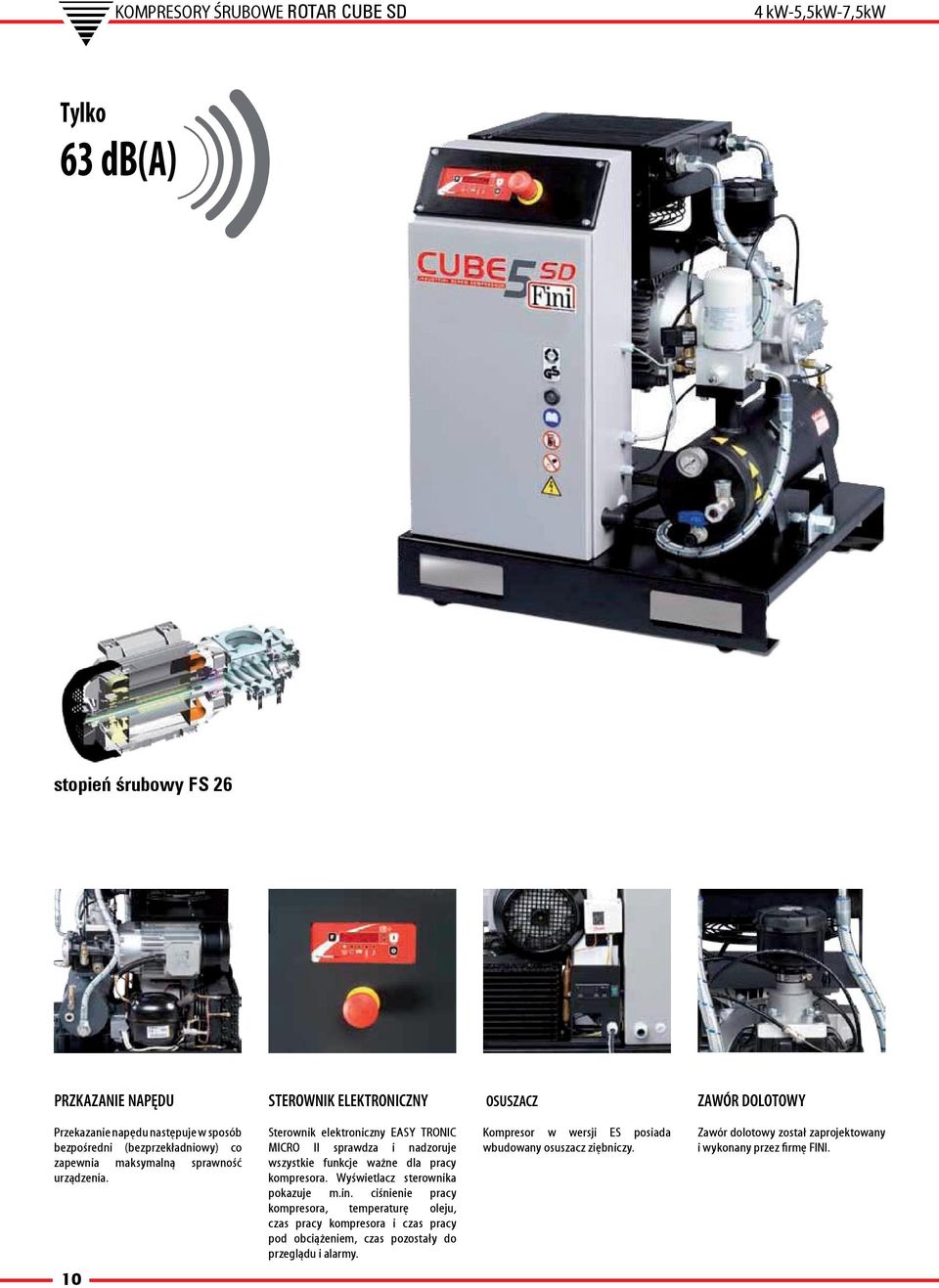

10 KOMPRESORY ŚRUBOWE ROTAR CUBE SD 4 kw-5,5kw-7,5kw Tylko 63 db(a) stopień śrubowy FS 26 PRZKAZANIE NAPĘDU STEROWNIK ELEKTRONICZNY OSUSZACZ ZAWÓR DOLOTOWY Przekazanie napędu następuje w sposób bezpośredni (bezprzekładniowy) co zapewnia maksymalną sprawność urządzenia. Sterownik elektroniczny EASY TRONIC MICRO II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora, temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. Kompresor w wersji ES posiada wbudowany osuszacz ziębniczy. Zawór dolotowy został zaprojektowany i wykonany przez firmę FINI. 10

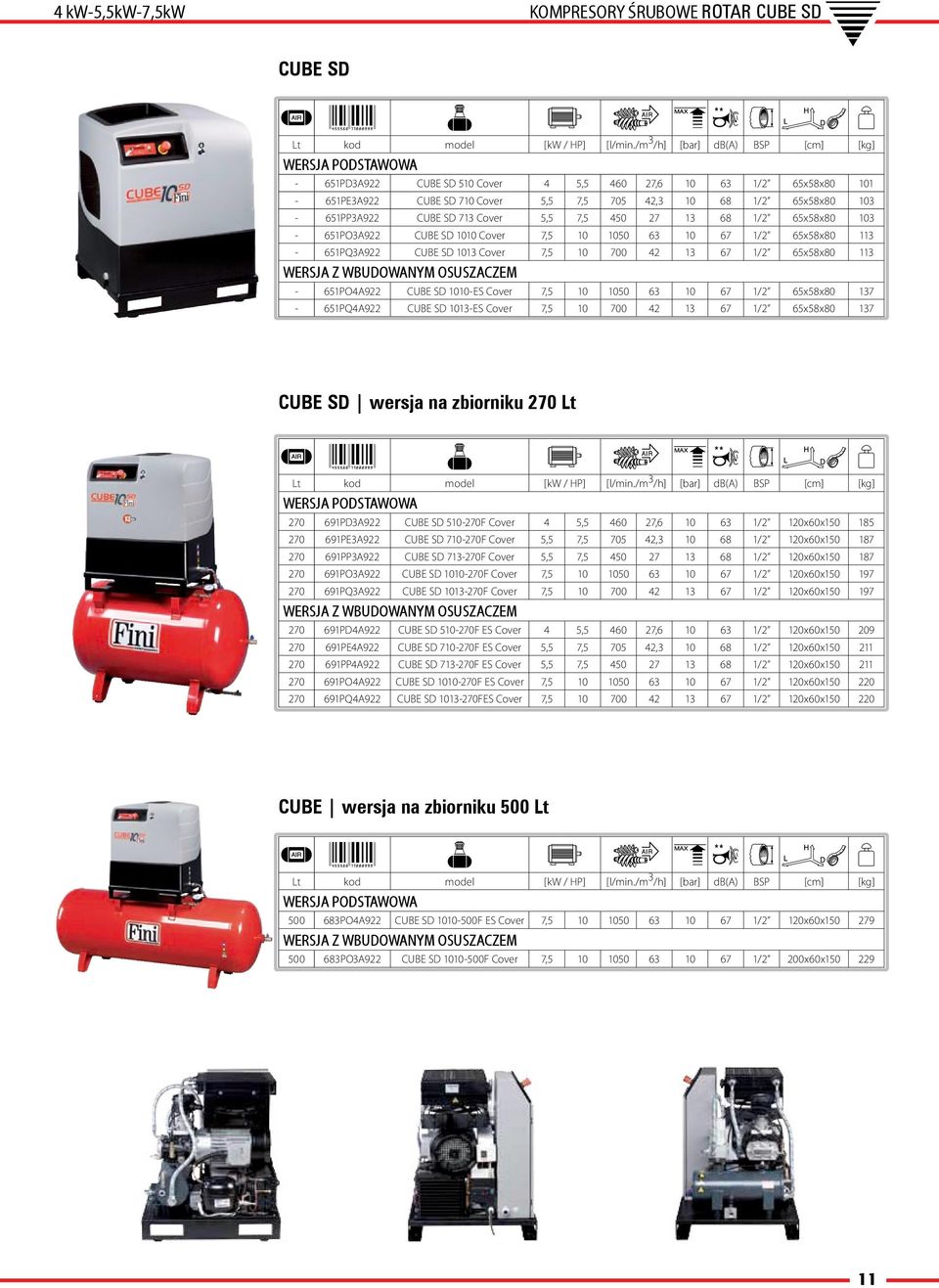

11 4 kw-5,5kw-7,5kw KOMPRESORY ŚRUBOWE ROTAR CUBE SD CUBE SD Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA - 651PD3A922 CUBE SD 510 Cover 4 5, , /2 65x58x PE3A922 CUBE SD 710 Cover 5,5 7, , /2 65x58x PP3A922 CUBE SD 713 Cover 5,5 7, /2 65x58x PO3A922 CUBE SD 1010 Cover 7, /2 65x58x PQ3A922 CUBE SD 1013 Cover 7, /2 65x58x WERSJA Z WBUDOWANYM OSUSZACZEM - 651PO4A922 CUBE SD 1010-ES Cover 7, /2 65x58x PQ4A922 CUBE SD 1013-ES Cover 7, /2 65x58x CUBE SD wersja na zbiorniku 270 Lt Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA PD3A922 CUBE SD F Cover 4 5, , /2 120x60x PE3A922 CUBE SD F Cover 5,5 7, , /2 120x60x PP3A922 CUBE SD F Cover 5,5 7, /2 120x60x PO3A922 CUBE SD F Cover 7, /2 120x60x PQ3A922 CUBE SD F Cover 7, /2 120x60x WERSJA Z WBUDOWANYM OSUSZACZEM PD4A922 CUBE SD F ES Cover 4 5, , /2 120x60x PE4A922 CUBE SD F ES Cover 5,5 7, , /2 120x60x PP4A922 CUBE SD F ES Cover 5,5 7, /2 120x60x PO4A922 CUBE SD F ES Cover 7, /2 120x60x PQ4A922 CUBE SD FES Cover 7, /2 120x60x CUBE wersja na zbiorniku 500 Lt Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA PO4A922 CUBE SD F ES Cover 7, /2 120x60x WERSJA Z WBUDOWANYM OSUSZACZEM PO3A922 CUBE SD F Cover 7, /2 200x60x

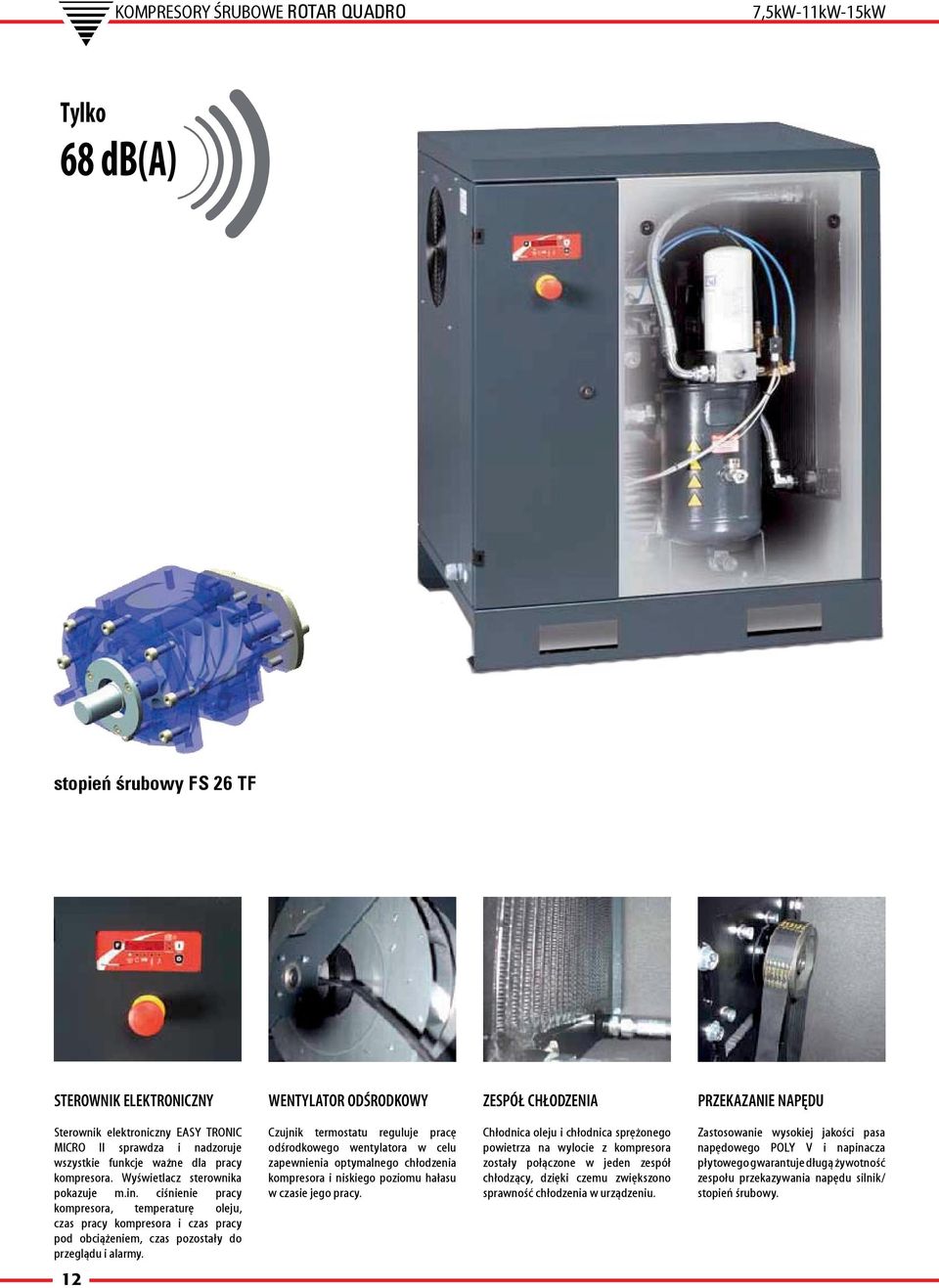

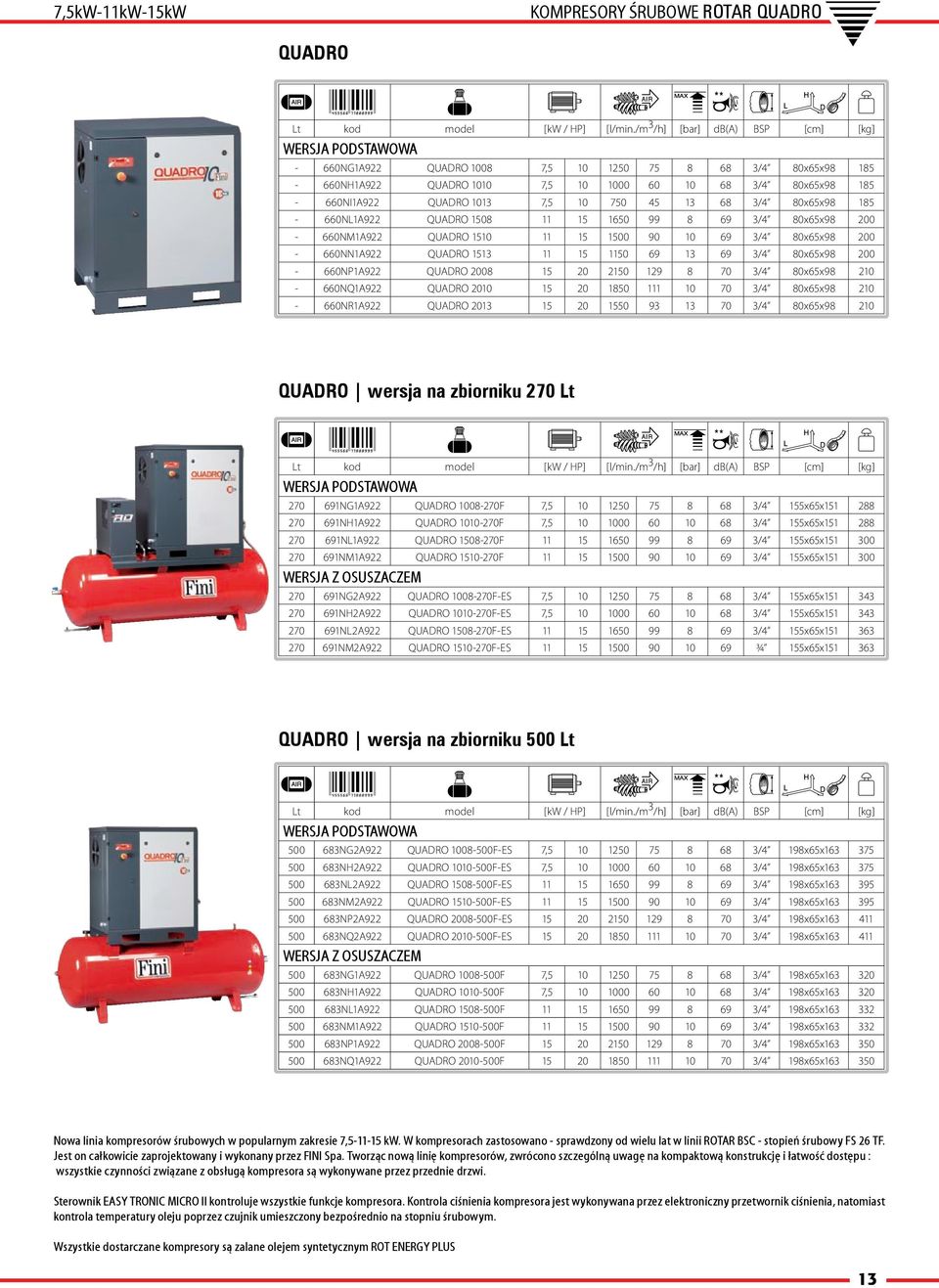

12 KOMPRESORY ŚRUBOWE ROTAR QUADRO 7,5kW-11kW-15kW Tylko 68 db(a) stopień śrubowy FS 26 TF STEROWNIK ELEKTRONICZNY WENTYLATOR ODŚRODKOWY ZESPÓŁ CHŁODZENIA PRZEKAZANIE NAPĘDU Sterownik elektroniczny EASY TRONIC MICRO II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora, temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. Czujnik termostatu reguluje pracę odśrodkowego wentylatora w celu zapewnienia optymalnego chłodzenia kompresora i niskiego poziomu hałasu w czasie jego pracy. Chłodnica oleju i chłodnica sprężonego powietrza na wylocie z kompresora zostały połączone w jeden zespół chłodzący, dzięki czemu zwiększono sprawność chłodzenia w urządzeniu. Zastosowanie wysokiej jakości pasa napędowego POLY V i napinacza płytowego gwarantuje długą żywotność zespołu przekazywania napędu silnik/ stopień śrubowy. 12

13 7,5kW-11kW-15kW KOMPRESORY ŚRUBOWE ROTAR QUADRO QUADRO Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA - 660NG1A922 QUADRO , /4 80x65x NH1A922 QUADRO , /4 80x65x NI1A922 QUADRO , /4 80x65x NL1A922 QUADRO /4 80x65x NM1A922 QUADRO /4 80x65x NN1A922 QUADRO /4 80x65x NP1A922 QUADRO /4 80x65x NQ1A922 QUADRO /4 80x65x NR1A922 QUADRO /4 80x65x QUADRO wersja na zbiorniku 270 Lt Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA NG1A922 QUADRO F 7, /4 155x65x NH1A922 QUADRO F 7, /4 155x65x NL1A922 QUADRO F /4 155x65x NM1A922 QUADRO F /4 155x65x WERSJA Z OSUSZACZEM NG2A922 QUADRO F-ES 7, /4 155x65x NH2A922 QUADRO F-ES 7, /4 155x65x NL2A922 QUADRO F-ES /4 155x65x NM2A922 QUADRO F-ES ¾ 155x65x QUADRO wersja na zbiorniku 500 Lt Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA NG2A922 QUADRO F-ES 7, /4 198x65x NH2A922 QUADRO F-ES 7, /4 198x65x NL2A922 QUADRO F-ES /4 198x65x NM2A922 QUADRO F-ES /4 198x65x NP2A922 QUADRO F-ES /4 198x65x NQ2A922 QUADRO F-ES /4 198x65x WERSJA Z OSUSZACZEM NG1A922 QUADRO F 7, /4 198x65x NH1A922 QUADRO F 7, /4 198x65x NL1A922 QUADRO F /4 198x65x NM1A922 QUADRO F /4 198x65x NP1A922 QUADRO F /4 198x65x NQ1A922 QUADRO F /4 198x65x Nowa linia kompresorów śrubowych w popularnym zakresie 7, kw. W kompresorach zastosowano - sprawdzony od wielu lat w linii ROTAR BSC - stopień śrubowy FS 26 TF. Jest on całkowicie zaprojektowany i wykonany przez FINI Spa. Tworząc nową linię kompresorów, zwrócono szczególną uwagę na kompaktową konstrukcję i łatwość dostępu : wszystkie czynności związane z obsługą kompresora są wykonywane przez przednie drzwi. Sterownik EASY TRONIC MICRO II kontroluje wszystkie funkcje kompresora. Kontrola ciśnienia kompresora jest wykonywana przez elektroniczny przetwornik ciśnienia, natomiast kontrola temperatury oleju poprzez czujnik umieszczony bezpośrednio na stopniu śrubowym. Wszystkie dostarczane kompresory są zalane olejem syntetycznym ROT ENERGY PLUS 13

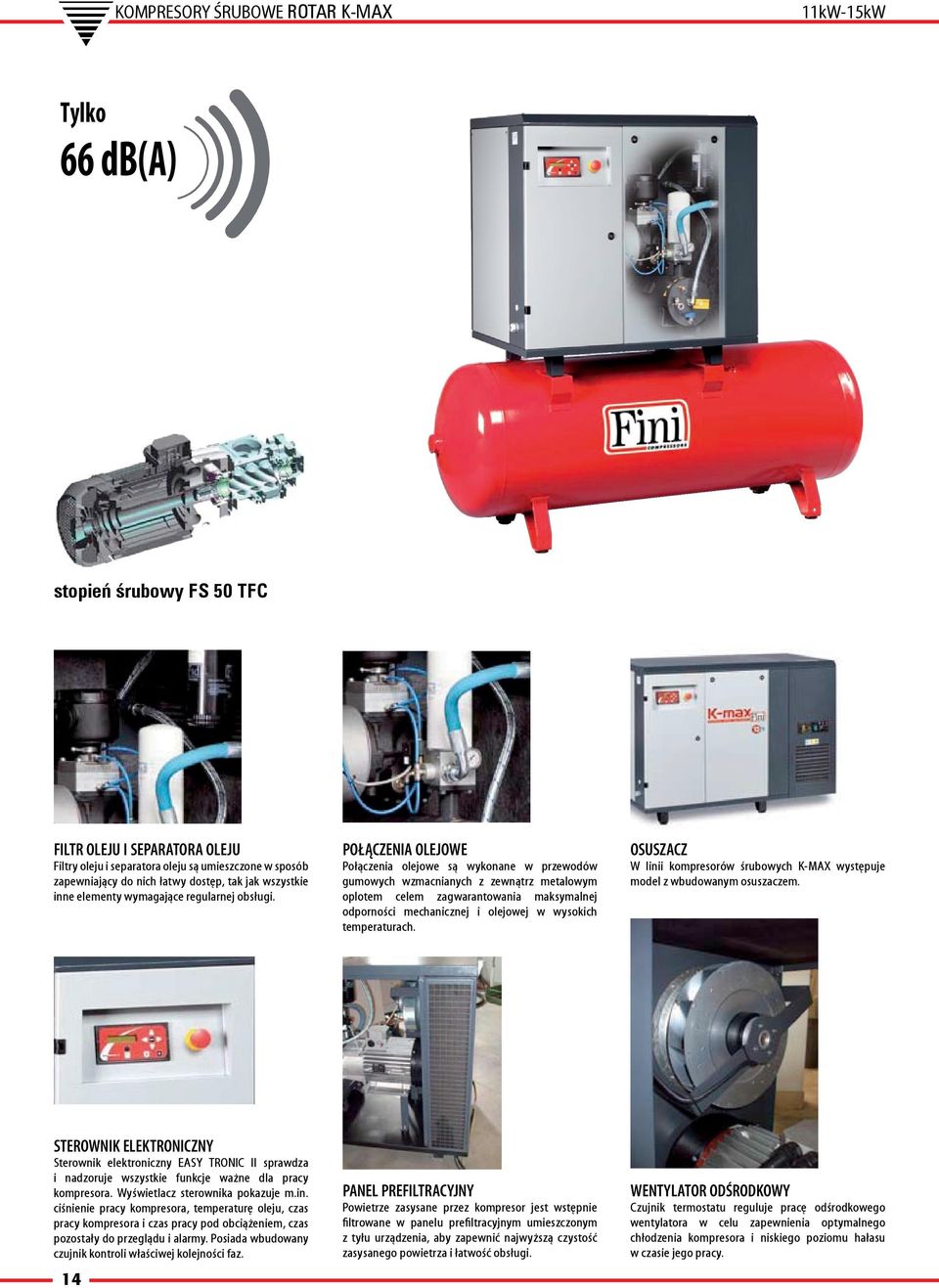

14 KOMPRESORY ŚRUBOWE ROTAR K-MAX 11kW-15kW Tylko 66 db(a) stopień śrubowy FS 50 TFC FILTR OLEJU I SEPARATORA OLEJU Filtry oleju i separatora oleju są umieszczone w sposób zapewniający do nich łatwy dostęp, tak jak wszystkie inne elementy wymagające regularnej obsługi. POŁĄCZENIA OLEJOWE Połączenia olejowe są wykonane w przewodów gumowych wzmacnianych z zewnątrz metalowym oplotem celem zagwarantowania maksymalnej odporności mechanicznej i olejowej w wysokich temperaturach. OSUSZACZ W linii kompresorów śrubowych K-MAX występuje model z wbudowanym osuszaczem. STEROWNIK ELEKTRONICZNY Sterownik elektroniczny EASY TRONIC II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora, temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. Posiada wbudowany czujnik kontroli właściwej kolejności faz. 14 PANEL PREFILTRACYJNY Powietrze zasysane przez kompresor jest wstępnie filtrowane w panelu prefiltracyjnym umieszczonym z tyłu urządzenia, aby zapewnić najwyższą czystość zasysanego powietrza i łatwość obsługi. WENTYLATOR ODŚRODKOWY Czujnik termostatu reguluje pracę odśrodkowego wentylatora w celu zapewnienia optymalnego chłodzenia kompresora i niskiego poziomu hałasu w czasie jego pracy.

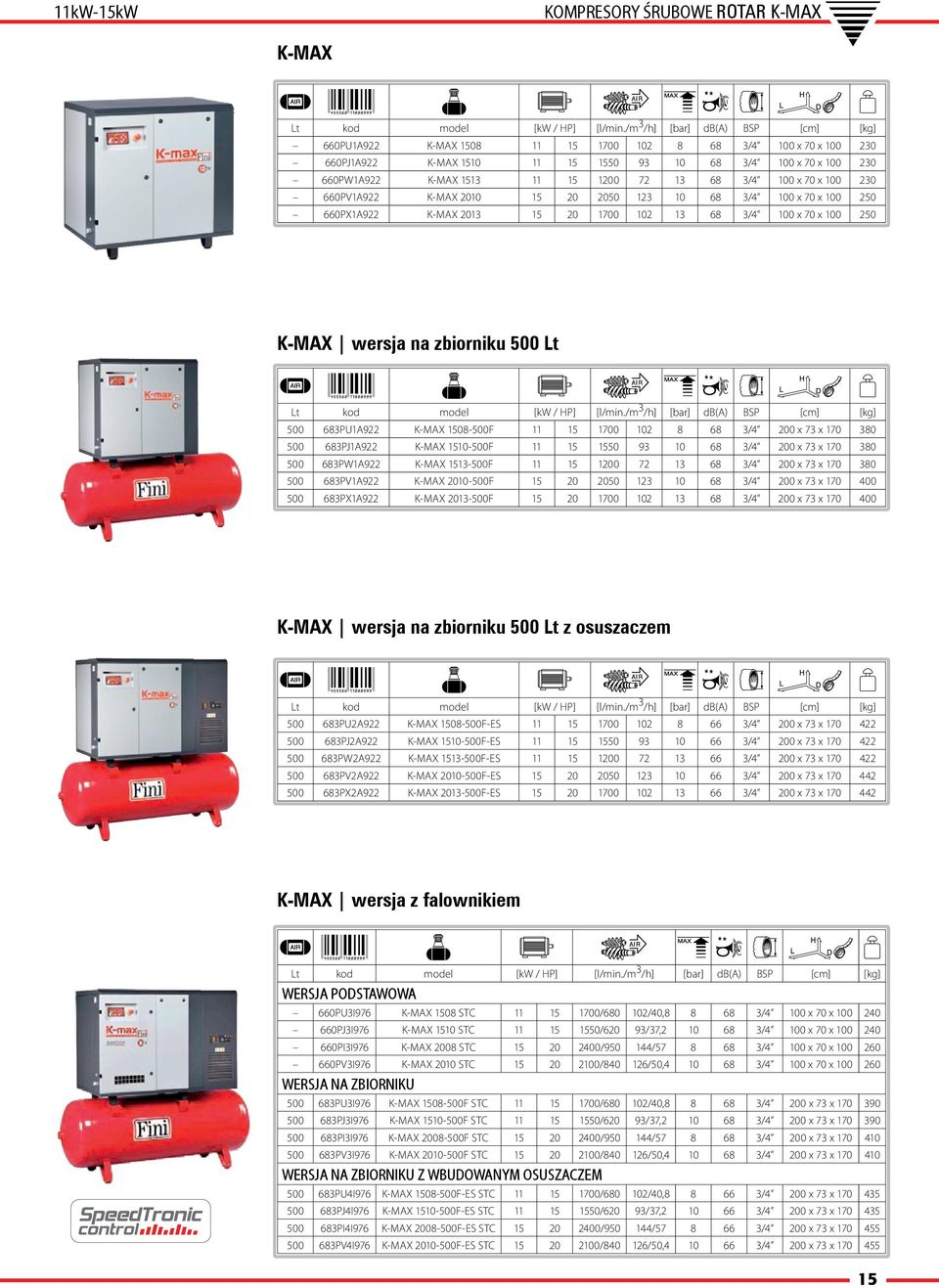

15 11kW-15kW KOMPRESORY ŚRUBOWE ROTAR K-MAX K-MAX Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660PU1A922 K-MAX /4 100 x 70 x PJ1A922 K-MAX /4 100 x 70 x PW1A922 K-MAX /4 100 x 70 x PV1A922 K-MAX /4 100 x 70 x PX1A922 K-MAX /4 100 x 70 x K-MAX wersja na zbiorniku 500 Lt Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] PU1A922 K-MAX F /4 200 x 73 x PJ1A922 K-MAX F /4 200 x 73 x PW1A922 K-MAX F /4 200 x 73 x PV1A922 K-MAX F /4 200 x 73 x PX1A922 K-MAX F /4 200 x 73 x K-MAX wersja na zbiorniku 500 Lt z osuszaczem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] PU2A922 K-MAX F-ES /4 200 x 73 x PJ2A922 K-MAX F-ES /4 200 x 73 x PW2A922 K-MAX F-ES /4 200 x 73 x PV2A922 K-MAX F-ES /4 200 x 73 x PX2A922 K-MAX F-ES /4 200 x 73 x K-MAX wersja z falownikiem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] WERSJA PODSTAWOWA 660PU3I976 K-MAX 1508 STC / /40, /4 100 x 70 x PJ3I976 K-MAX 1510 STC /620 93/37, /4 100 x 70 x PI3I976 K-MAX 2008 STC / / /4 100 x 70 x PV3I976 K-MAX 2010 STC / /50, /4 100 x 70 x WERSJA NA ZBIORNIKU PU3I976 K-MAX F STC / /40, /4 200 x 73 x PJ3I976 K-MAX F STC /620 93/37, /4 200 x 73 x PI3I976 K-MAX F STC / / /4 200 x 73 x PV3I976 K-MAX F STC / /50, /4 200 x 73 x WERSJA NA ZBIORNIKU Z WBUDOWANYM OSUSZACZEM PU4I976 K-MAX F-ES STC / /40, /4 200 x 73 x PJ4I976 K-MAX F-ES STC /620 93/37, /4 200 x 73 x PI4I976 K-MAX F-ES STC / / /4 200 x 73 x PV4I976 K-MAX F-ES STC / /50, /4 200 x 73 x

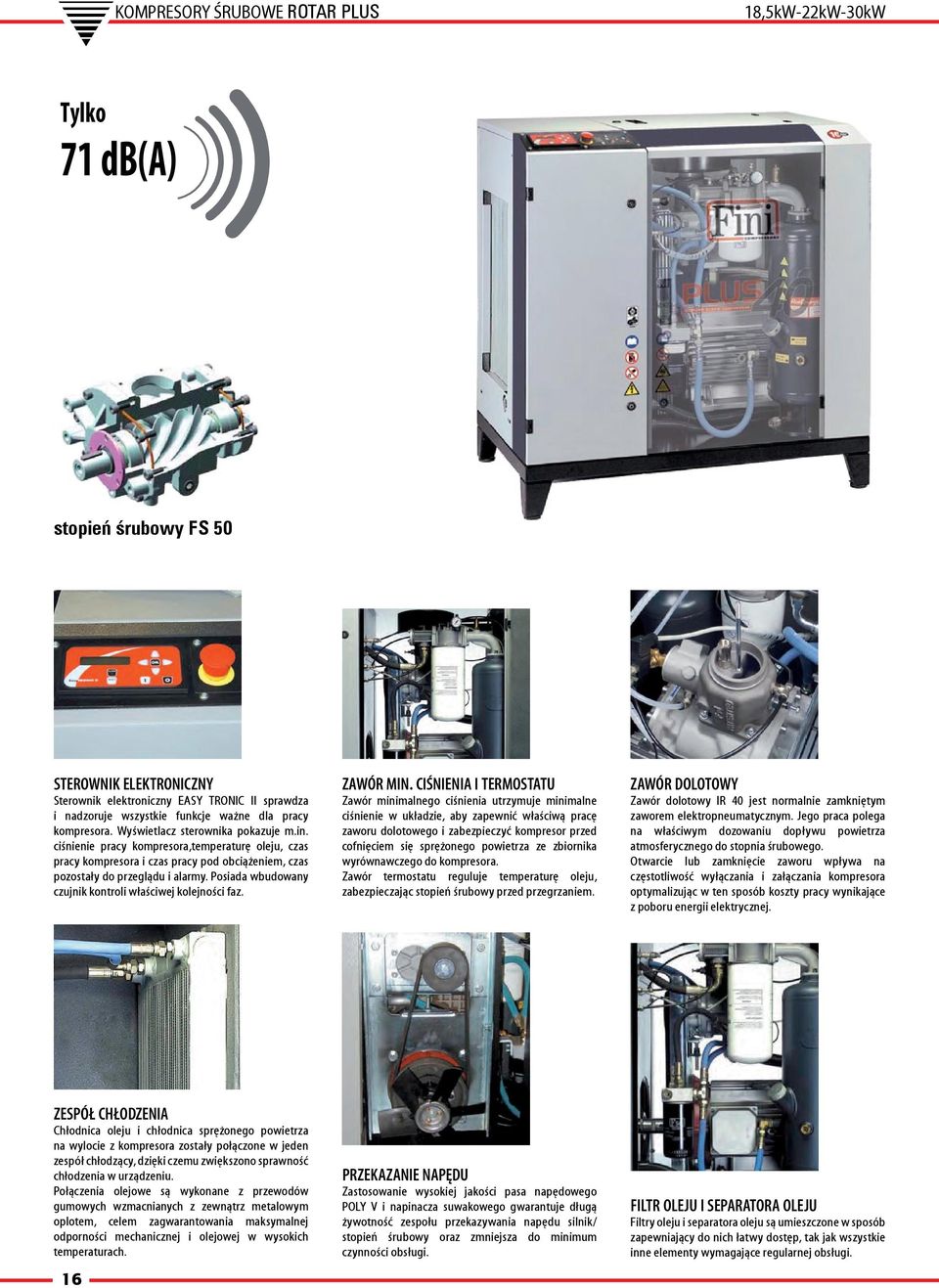

16 KOMPRESORY ŚRUBOWE ROTAR PLUS 18,5kW-22kW-30kW Tylko 71 db(a) stopień śrubowy FS 50 STEROWNIK ELEKTRONICZNY Sterownik elektroniczny EASY TRONIC II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora,temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. Posiada wbudowany czujnik kontroli właściwej kolejności faz. ZAWÓR MIN. CIŚNIENIA I TERMOSTATU Zawór minimalnego ciśnienia utrzymuje minimalne ciśnienie w układzie, aby zapewnić właściwą pracę zaworu dolotowego i zabezpieczyć kompresor przed cofnięciem się sprężonego powietrza ze zbiornika wyrównawczego do kompresora. Zawór termostatu reguluje temperaturę oleju, zabezpieczając stopień śrubowy przed przegrzaniem. ZAWÓR DOLOTOWY Zawór dolotowy IR 40 jest normalnie zamkniętym zaworem elektropneumatycznym. Jego praca polega na właściwym dozowaniu dopływu powietrza atmosferycznego do stopnia śrubowego. Otwarcie lub zamknięcie zaworu wpływa na częstotliwość wyłączania i załączania kompresora optymalizując w ten sposób koszty pracy wynikające z poboru energii elektrycznej. ZESPÓŁ CHŁODZENIA Chłodnica oleju i chłodnica sprężonego powietrza na wylocie z kompresora zostały połączone w jeden zespół chłodzący, dzięki czemu zwiększono sprawność chłodzenia w urządzeniu. Połączenia olejowe są wykonane z przewodów gumowych wzmacnianych z zewnątrz metalowym oplotem, celem zagwarantowania maksymalnej odporności mechanicznej i olejowej w wysokich temperaturach. 16 PRZEKAZANIE NAPĘDU Zastosowanie wysokiej jakości pasa napędowego POLY V i napinacza suwakowego gwarantuje długą żywotność zespołu przekazywania napędu silnik/ stopień śrubowy oraz zmniejsza do minimum czynności obsługi. FILTR OLEJU I SEPARATORA OLEJU Filtry oleju i separatora oleju są umieszczone w sposób zapewniający do nich łatwy dostęp, tak jak wszystkie inne elementy wymagające regularnej obsługi.

17 18,5kW-22kW-30kW KOMPRESORY ŚRUBOWE ROTAR PLUS PLUS Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660AC1A922 PLUS , /4 110 x 71 x ,5 660AE1A922 PLUS , /4 110 x 71 x AD1A922 PLUS , /4 110 x 71 x PLUS TF Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660SL1A922 PLUS 3008 TF /4 110 x 71 x RL1A922 PLUS 3010 TF /4 110 x 71 x TL1A922 PLUS 3013 TF /4 110 x 71 x II1A922 PLUS 4008 TF /4 110 x 71 x FE1A922 PLUS 4010 TF /4 110 x 71 x XE1A922 PLUS 4013 TF /4 110 x 71 x PLUS TF wersja z falownikiem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660SL1A976 PLUS 3008 TF STC / / /4 150 x 71 x RL1A976 PLUS 3010 TF STC / /73, /4 150 x 71 x sterownik MULTI START 4L do 4 kompresorów sterownik TWIN START do 2 kompresorów 960 CA EASY TRONIC KIT PC Olej syntetyczny do kompresorów śrubowych 17

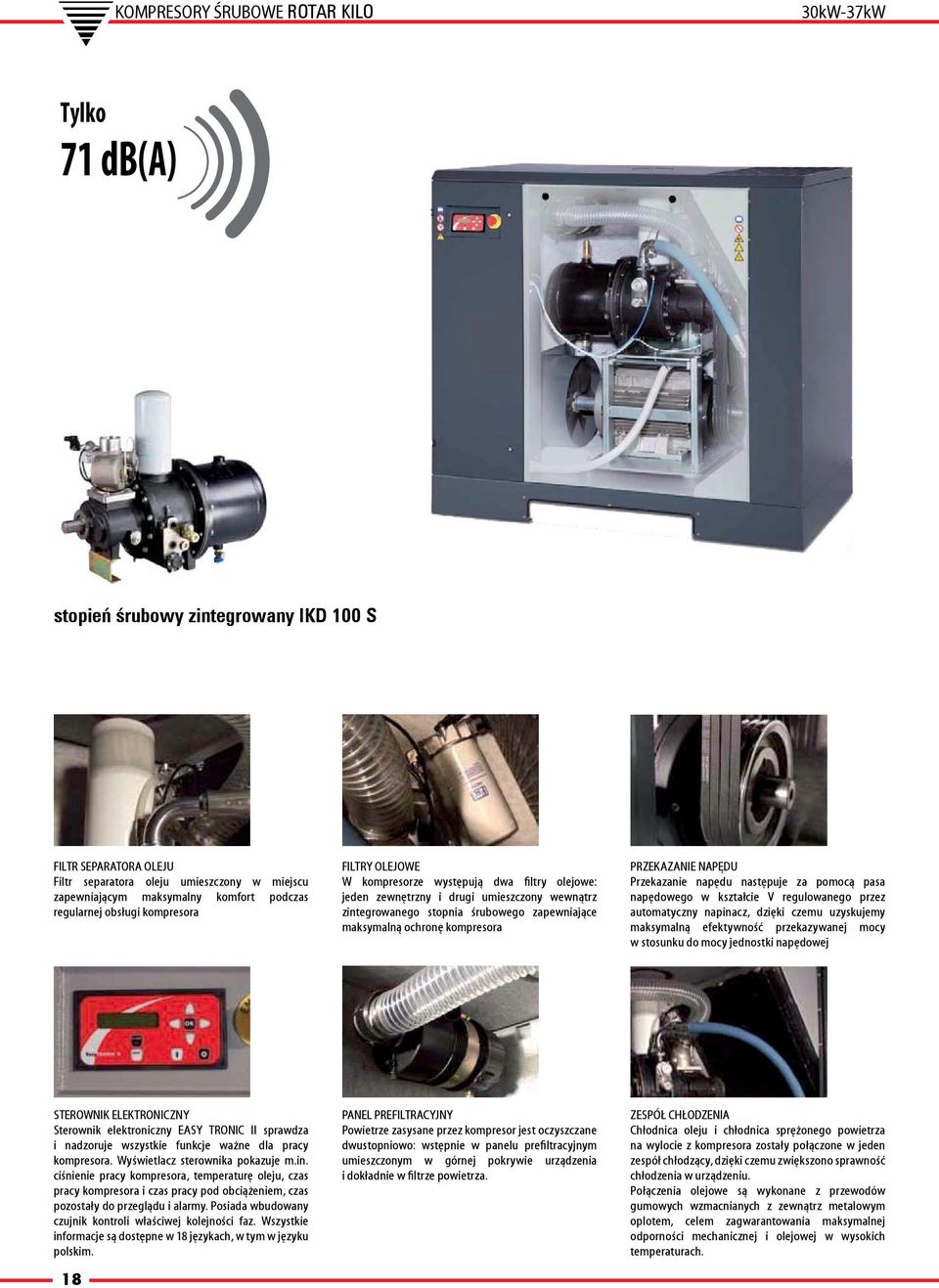

18 KOMPRESORY ŚRUBOWE ROTAR KILO 30kW-37kW Tylko 71 db(a) stopień śrubowy zintegrowany IKD 100 S FILTR SEPARATORA OLEJU Filtr separatora oleju umieszczony w miejscu zapewniającym maksymalny komfort podczas regularnej obsługi kompresora FILTRY OLEJOWE W kompresorze występują dwa filtry olejowe: jeden zewnętrzny i drugi umieszczony wewnątrz zintegrowanego stopnia śrubowego zapewniające maksymalną ochronę kompresora PRZEKAZANIE NAPĘDU Przekazanie napędu następuje za pomocą pasa napędowego w kształcie V regulowanego przez automatyczny napinacz, dzięki czemu uzyskujemy maksymalną efektywność przekazywanej mocy w stosunku do mocy jednostki napędowej STEROWNIK ELEKTRONICZNY Sterownik elektroniczny EASY TRONIC II sprawdza i nadzoruje wszystkie funkcje ważne dla pracy kompresora. Wyświetlacz sterownika pokazuje m.in. ciśnienie pracy kompresora, temperaturę oleju, czas pracy kompresora i czas pracy pod obciążeniem, czas pozostały do przeglądu i alarmy. Posiada wbudowany czujnik kontroli właściwej kolejności faz. Wszystkie informacje są dostępne w 18 językach, w tym w języku polskim. 18 PANEL PREFILTRACYJNY Powietrze zasysane przez kompresor jest oczyszczane dwustopniowo: wstępnie w panelu prefiltracyjnym umieszczonym w górnej pokrywie urządzenia i dokładnie w filtrze powietrza. ZESPÓŁ CHŁODZENIA Chłodnica oleju i chłodnica sprężonego powietrza na wylocie z kompresora zostały połączone w jeden zespół chłodzący, dzięki czemu zwiększono sprawność chłodzenia w urządzeniu. Połączenia olejowe są wykonane z przewodów gumowych wzmacnianych z zewnątrz metalowym oplotem, celem zagwarantowania maksymalnej odporności mechanicznej i olejowej w wysokich temperaturach.

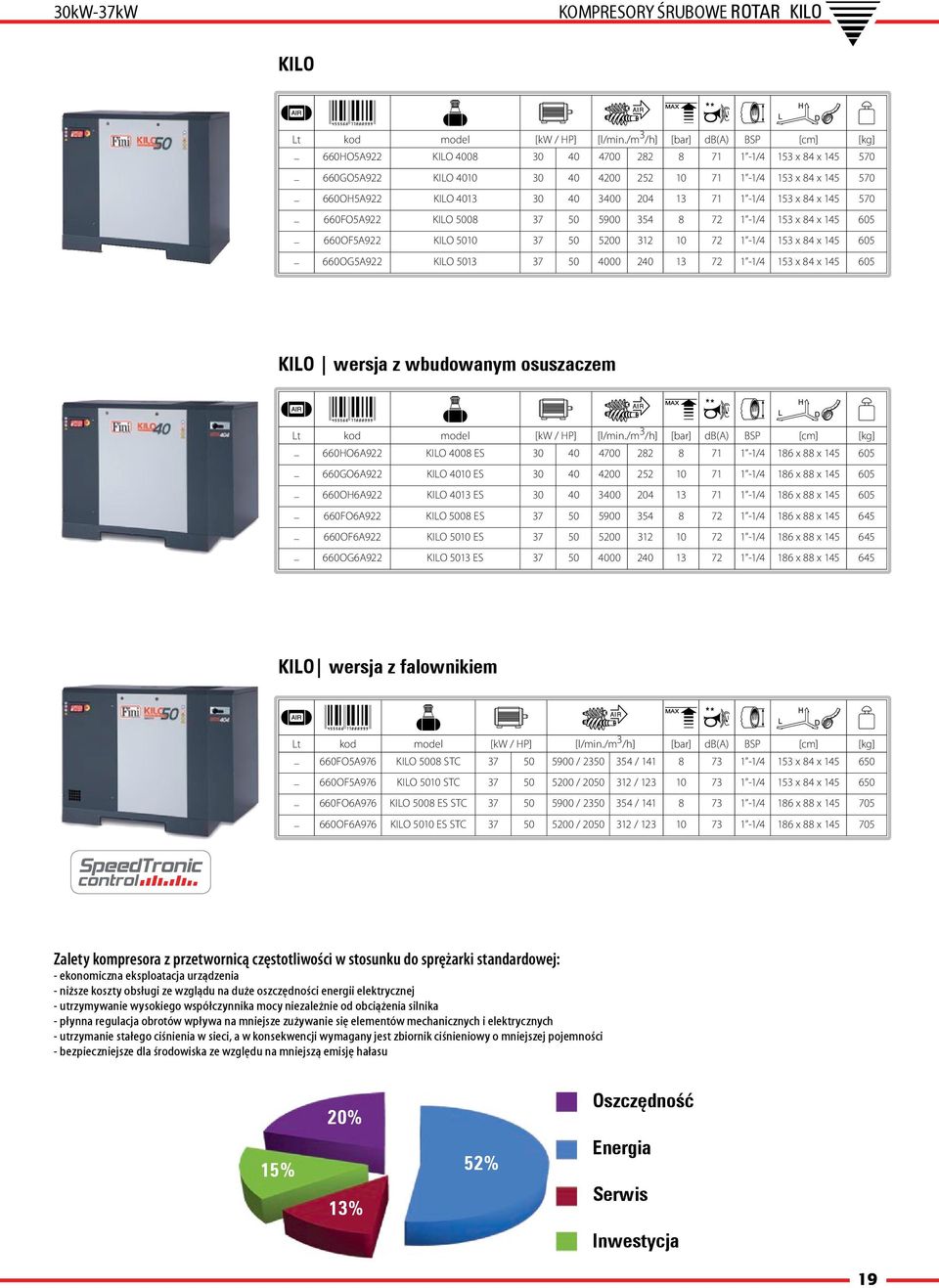

19 30kW-37kW KOMPRESORY ŚRUBOWE ROTAR KILO KILO Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660HO5A922 KILO /4 153 x 84 x GO5A922 KILO /4 153 x 84 x OH5A922 KILO /4 153 x 84 x FO5A922 KILO /4 153 x 84 x OF5A922 KILO /4 153 x 84 x OG5A922 KILO /4 153 x 84 x KILO wersja z wbudowanym osuszaczem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660HO6A922 KILO 4008 ES /4 186 x 88 x GO6A922 KILO 4010 ES /4 186 x 88 x OH6A922 KILO 4013 ES /4 186 x 88 x FO6A922 KILO 5008 ES /4 186 x 88 x OF6A922 KILO 5010 ES /4 186 x 88 x OG6A922 KILO 5013 ES /4 186 x 88 x KILO wersja z falownikiem Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] 660FO5A976 KILO 5008 STC / / /4 153 x 84 x OF5A976 KILO 5010 STC / / /4 153 x 84 x FO6A976 KILO 5008 ES STC / / /4 186 x 88 x OF6A976 KILO 5010 ES STC / / /4 186 x 88 x Zalety kompresora z przetwornicą częstotliwości w stosunku do sprężarki standardowej: - ekonomiczna eksploatacja urządzenia - niższe koszty obsługi ze wzglądu na duże oszczędności energii elektrycznej - utrzymywanie wysokiego współczynnika mocy niezależnie od obciążenia silnika - płynna regulacja obrotów wpływa na mniejsze zużywanie się elementów mechanicznych i elektrycznych - utrzymanie stałego ciśnienia w sieci, a w konsekwencji wymagany jest zbiornik ciśnieniowy o mniejszej pojemności - bezpieczniejsze dla środowiska ze względu na mniejszą emisję hałasu 20% Oszczędność 15% 13% 52% Energia Serwis Inwestycja 19

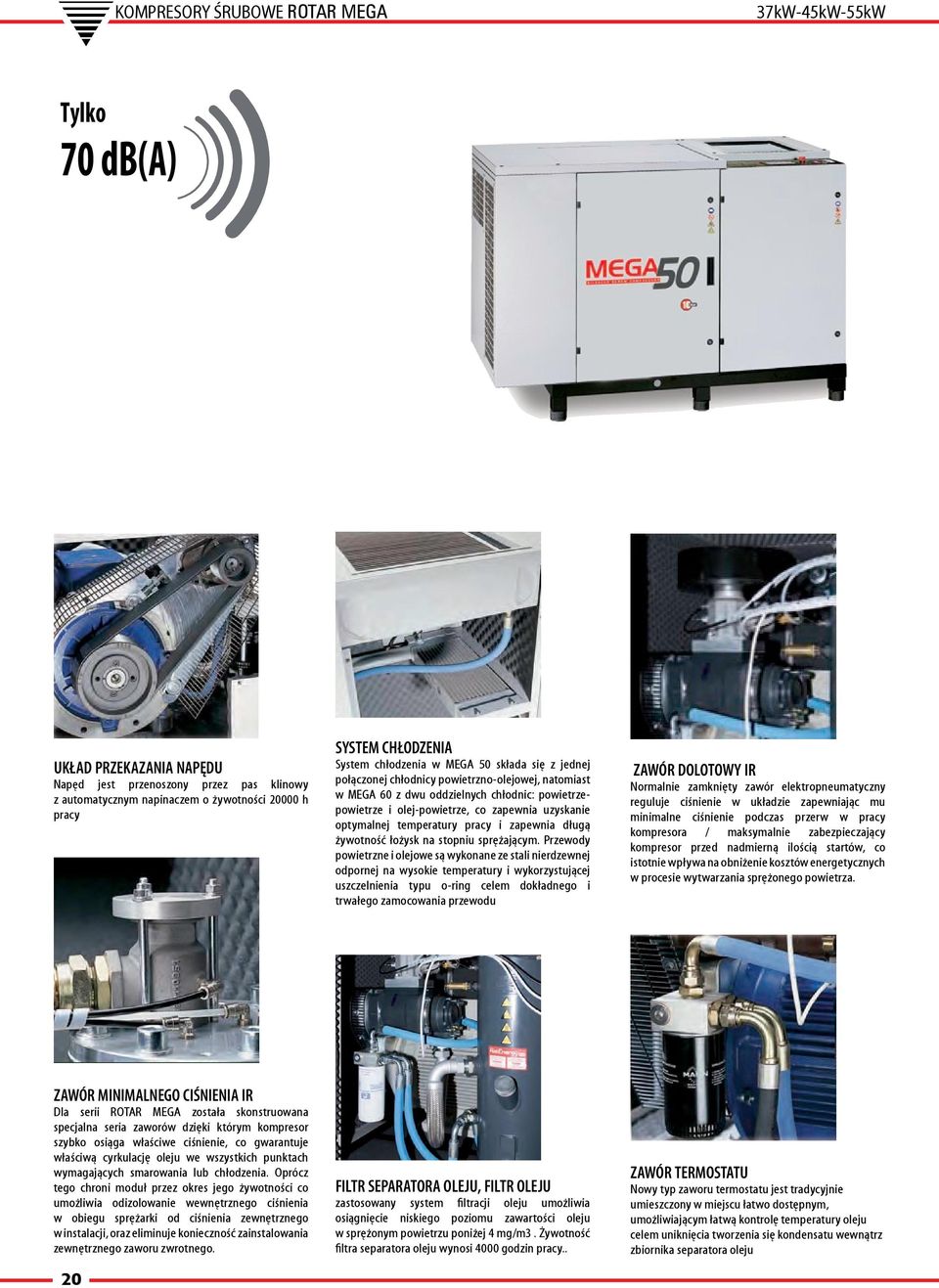

20 KOMPRESORY ŚRUBOWE ROTAR MEGA 37kW-45kW-55kW Tylko 70 db(a) UKŁAD PRZEKAZANIA NAPĘDU Napęd jest przenoszony przez pas klinowy z automatycznym napinaczem o żywotności h pracy SYSTEM CHŁODZENIA System chłodzenia w MEGA 50 składa się z jednej połączonej chłodnicy powietrzno-olejowej, natomiast w MEGA 60 z dwu oddzielnych chłodnic: powietrzepowietrze i olej-powietrze, co zapewnia uzyskanie optymalnej temperatury pracy i zapewnia długą żywotność łożysk na stopniu sprężającym. Przewody powietrzne i olejowe są wykonane ze stali nierdzewnej odpornej na wysokie temperatury i wykorzystującej uszczelnienia typu o-ring celem dokładnego i trwałego zamocowania przewodu ZAWÓR DOLOTOWY IR Normalnie zamknięty zawór elektropneumatyczny reguluje ciśnienie w układzie zapewniając mu minimalne ciśnienie podczas przerw w pracy kompresora / maksymalnie zabezpieczający kompresor przed nadmierną ilością startów, co istotnie wpływa na obniżenie kosztów energetycznych w procesie wytwarzania sprężonego powietrza. ZAWÓR MINIMALNEGO CIŚNIENIA IR Dla serii ROTAR MEGA została skonstruowana specjalna seria zaworów dzięki którym kompresor szybko osiąga właściwe ciśnienie, co gwarantuje właściwą cyrkulację oleju we wszystkich punktach wymagających smarowania lub chłodzenia. Oprócz tego chroni moduł przez okres jego żywotności co umożliwia odizolowanie wewnętrznego ciśnienia w obiegu sprężarki od ciśnienia zewnętrznego w instalacji, oraz eliminuje konieczność zainstalowania zewnętrznego zaworu zwrotnego. 20 FILTR SEPARATORA OLEJU, FILTR OLEJU zastosowany system filtracji oleju umożliwia osiągnięcie niskiego poziomu zawartości oleju w sprężonym powietrzu poniżej 4 mg/m3. Żywotność filtra separatora oleju wynosi 4000 godzin pracy.. ZAWÓR TERMOSTATU Nowy typ zaworu termostatu jest tradycyjnie umieszczony w miejscu łatwo dostępnym, umożliwiającym łatwą kontrolę temperatury oleju celem uniknięcia tworzenia się kondensatu wewnątrz zbiornika separatora oleju

21 37kW-45kW-55kW KOMPRESORY ŚRUBOWE ROTAR MEGA MEGA 50 Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] EY1A 922 MEGA /4 175x88x EH1A 922 MEGA /4 175x88x EJ1A 922 MEGA /4 175x88x MEGA 60 Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] EU1A 922 MEGA /4 175x88x EI1A 922 MEGA /4 175x88x EW1A 922 MEGA /4 175x88x MEGA 75 Lt kod model [kw / HP] [l/min./m 3 /h] [bar] db(a) BSP [cm] [kg] AA1A 922 MEGA 7508 SD x110x AP1A 922 MEGA 7510 SD x110x AI1A 922 MEGA 7513 SD x110x STANDARDOWY UKŁAD KOMPRESORA ŚRUBOWEGO PRACA 1) Elektrozawór 2) Zawór dolotowy 3) Filtr ssący (powietrza) 4) Moduł śrubowy 5) Przewód olej/powietrze 6) Zbiornik separatora oleju 7) Przewód olej/powietrze 8) Przewód olejowy 9) Filtr oleju 10) Przewód olejowy 11) Chłodnica olej/powietrze 12) Przewód olejowy 13) Filtr separatora oleju 14) zawór minimalnego ciśnienia 15) Przewód powietrza 16) Zawór kulowy G ¾ # Przy pierwszym starcie, silnik uruchamia się w konfiguracji gwiazdy. W tej fazie sprężarka rusza powoli, elektrozawór (1) jest otworzony a zawór dolotowy (2) jest zamknięty # Sprężarka pracuje na tych zasadach przez 5-7 sekund # po tym okresie, silnik przechodzi w pozycje pracy trójkąt. Elektrozawór (1) otrzymuje napięcie i otwiera zamknięty (2) zawór dolotowy, który pobiera powietrze atmosferyczne poprzez filtr powietrza (3) # Na tym etapie, sprężarka pracuje pełną mocą i zaczyna sprężać powietrze do zbiornika (6) separatora oleju # Sprężone powietrze nie może przejść przez zawór minimalnego ciśnienia z wartością większą niż 3-4 bar. # Sprężone powietrze spręża olej w zbiorniku separatora (6) i wypycha go prosto do przewodu (7) # Jeśli temperatura oleju jest niższa niż 71 C olej z przewodu (7) płynie prosto do modułu śrubowego (4) przez przewód (8) przechodząc na wylot przez filtr oleju (9) # Jeśli temperatura oleju przekracza 71 C zawór termostatu wysyła olej z przewodu (8) w ten sposób, że przepływa on bezpośrednio do modułu śrubowego (4) przez chłodnicę (11) oraz przewody (12) (8) oraz przez filtr oleju (9) # W module śrubowym (4) olej miesza się z powietrzem zasysanym przez filtr powietrza i tworzy mieszankę powietrzno-olejową która zapewnia szczelność i smarowanie elementów ruchomych w module śrubowym # Mieszanka powietrzno-olejowa powraca do zbiornika separatora oleju (6) gdzie powietrze jest wstępnie separowane przez zawirowanie oraz ostatecznie przez filtr separatora oleju (13) # Ze zbiornika separatora oleju (6) powietrze poprzez przewód (15) przechodzi do chłodnicy olej/powietrze (11) i stąd jest odprowadzane przez zawór odcinający (16) do instalacji sprężonego powietrza 21

22 ZBIORNIKI SPRĘŻONEGO POWIETRZA De C B L 2 A DANE TECHNICZNE ZBIORNIKI CIŚNIENIOWE-PIONOWE (CE ) Poj. (lt) Ciśn. (bar) A (mm) B (mm) C (mm) De (mm) L (mm) 1 (in.) 2 (in.) 3 (in.) 4 (in.) 5 (in.) 6 (in.) 7 (in.) 8 (in.) /2-2 1/ / /2-2 1/ / /2-2 1/ / /2-2 1/ / /2-2 1/ / /2-2 1/2-2 1/2-2 1/2-2 1/2-2 1/2-2 3/ /2-2 1/2-2 1/2-2 1/2-2 1/2-2 1/2-2 3/ /2-2 1/2-2 1/2-2 1/2-2 3/ /2-2 1/2-2 1/2-2 1/2-2 3/8 - ZBIORNIKI CIŚNIENIOWE-PIONOWE (PED 97-23) Poj. (lt) Ciśn. (bar) A (mm) B (mm) C (mm) De (mm) L (mm) 1 (in.) 2 (in.) 3 (in.) 4 (in.) 5 (in.) 6 (in.) 7 (in.) 8 (in.) /14/ /8 3/ /2 1/ /2 1/ /2-2 1/2-2 1/2-2 1/2-2 3/4 3/8 OSPRZĘT DO ZBIORNIKA PIONOWEGO manometr zawór kulowy wlotowy rurka manometryczna zawór bezpieczeństwa G 3/8 11 bar zawór kulowy wylotowy zawór manometryczny kolanko 22 SA.K500 osprzęt do zbiornika pionowego 500 Lt SA.K1000 osprzęt do zbiornika pionowego 1000 Lt, 2000 Lt SA.K3000 osprzęt do zbiornika pionowego 3000 Lt /2 spust kondensatu do zbiornika zawór ręczny G 1/2 wz

23 ZBIORNIKI SPRĘŻONEGO POWIETRZA a b y k j c De x z x H C D B A C F E DANE TECHNICZNE ZBIORNIKI CIŚNIENIOWE-POZIOME Poj. (lt) Ciśn. (bar) De (mm) A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) H (mm) a (mm) b (mm) c (mm) x (in.) y (in.) z (in.) k (in.) j (in.) 24 8/ /2 3/8 3/8 1/2-40 8/ /2-1 3/8 3/8 1/ /2-1 3/8 3/8 1/2 1/ /2-1 3/8 3/8 1/ / /2-1 3/8 3/8 1/2 1/ /2-1 3/8 3/8 1/2 1/ / /2-2 3/8 3/8 1/2 1/ /2-2 3/8 3/8 1/2 1/ / /2-2 3/8 3/8 3/4 1/ / /2-2 3/8 3/8 3/4 1/ / /2-2 3/8 3/8 3/4 1/ / /2-2 3/8 3/8 1 1/ / /2-2 3/8 3/ / /2-2 3/8 3/8 1 1/ / /2-2 3/8 3/8 1 1/ /8 3/8 3/4 1/ / /8 3/8-1/2 AUTOMATYCZNE ZAWORY SPUSTU KONDENSATU (OPCJE) kod nazwa wydajność kompresora m3/h wydajność osuszacza m3/h wydajność filtra m3/h 045.D040.G.01 ZERO D040.G.11 ZERO D040.G.21 ZERO D040.G.31 ZERO D040.G.41 ZERO 4F D040.G.51 ZERO 12F zasilanie 230V przyłącze G 1/ D120.G zawór automatyczny pływakowy 12.04D132 zawór automatyczny elektroniczny 23

24 CZĘŚCI I OSPRZĘT DO KOMPRESORÓW presostat CONDOR MDR2EA G 3/8 230V 16 A presostat NE-MA G 1/4 230V presostat NE-MA G 3/8 380V presostat CONDOR MDR3EA G 3/8 380V 6,3 A presostat CONDOR MDR3EA G 3/8 380V 10 A presostat CONDOR MDR3EA G 3/8 380V 16 A HLP 110 presostat HLP 110 G 1/4 0,1-1 MPa 540 E silnik elektryczny 2,2 kw (3HP) 540 C silnik elektryczny 3,0 kw (4HP) 540 G silnik elektryczny z kołem pasowym 3,0 kw (4HP) 540 H silnik elektryczny z kołem pasowym 5,5 kw (7,5HP) OL.004 olej mineralny do kompresorów tłokowych części do kompresorów śrubowych olej syntetyczny do kompresorów śrubowych OL.003 olej mineralny do kompresorów śrubowych 24 części do kompresorów tłokowych

25 CZĘŚCI I OSPRZĘT DO KOMPRESORÓW 516 HQ pompa kompresora SF pompa kompresora MK pompa kompresora MK pompa kompresora MK pompa kompresora BK pompa kompresora BK zawór bezpieczeństwa G 1/4 2,2 bar zawór bezpieczeństwa G 1/4 16,5 bar zawór bezpieczeństwa G 1/4 18 bar zawór bezpieczeństwa G 1/4 6 bar zawór bezpieczeństwa G 1/4 8 bar zawór bezpieczeństwa G 1/4 11 bar zawór bezpieczeństwa G 3/8 11 bar zawór bezpieczeństwa G 3/8 14 bar zawór bezpieczeństwa G 1/4 10 bar zawór bezpieczeństwa G 3/4 11 bar zawór zwrotny 3/8 x3/ zawór zwrotny 3/8 x1/ zawór zwrotny 1/2 x1/ zawór zwrotny 3/4 x3/ zawór zwrotny 3/8 x 3/ zawór zwrotny 1/2 x 1/ zawór zwrotny 3/4 x 1/ zawór spustu kondensatu G 1/ zawór spustu kondensatu G 3/ regulator ciśnienia 1/ regulator ciśnienia 1/4 (z manometrem i 2 szybkozłączkami) regulator ciśnienia G 3/ regulator ciśnienia G 1/2 25

26 FILTRY SPRĘŻONEGO POWIETRZA FILTRY kod model Lt/min. m 3 /h BSP kod model wkłady FILTRY WSTĘPNE QF WKŁADY 04A.0030.Q QF /8 04E.0030.Q QFC A.0060.Q QF /2 04E.0060.Q QFC A.0108.Q QF /4 04E.0108.Q QFC A.0180.Q QF /4 04E.0180.Q QFC A.0204.Q QF E.0204.Q QFC A.0300.Q QF E.0300.Q QFC A.0432.Q QF /2 04E.0432.Q QFC A.0570.Q QF /2 04E.0570.Q QFC A.0750.Q QF E.0750.Q QFC A.0990.Q QF E.0990.Q QFC A.1140.Q QF /2 04E.1140.Q QFC A.1320.Q QF /2 04E.1320.Q QFC Poziom filtracji: III KLASA WG ISO /01 - zanieczyszczenia stałe: 5 µm - zanieczyszczenia olejowe: // FILTRY OLEJOWE PF FILTRY OLEJOWE DOKŁADNE HF WKŁADY 04A.0030.P PF /8 04E.0030.P PFC A.0060.P PF /2 04E.0060.P PFC A.0108.P PF /4 04E.0108.P PFC A.0180.P PF /4 04E.0180.P PFC A.0204.P PF E.0204.P PFC A.0300.P PF E.0300.P PFC A.0432.P PF /2 04E.0432.P PFC A.0570.P PF /2 04E.0570.P PFC A.0750.P PF E.0750.P PFC A.0990.P PF E.0990.P PFC A.1140.P PF /2 04E.1140.P PFC A.1320.P PF /2 04E.1320.P PFC Poziom filtracji: II KLASA WG ISO /01 - zanieczyszczenia stałe: 1 µm - zanieczyszczenia olejowe: 0,1 mg / m 3 WKŁADY 04A.0030.H HF /8 04E.0030.H HFC A.0060.H HF /2 04E.0060.H HFC A.0108.H HF /4 04E.0108.H HFC A.0180.H HF /4 04E.0180.H HFC A.0204.H HF E.0204.H HFC A.0300.H HF E.0300.H HFC A.0432.H HF /2 04E.0432.H HFC A.0570.H HF /2 04E.0570.H HFC A.0750.H HF E.0750.H HFC A.0990.H HF E.0990.H HFC A.1140.H HF /2 04E.1140.H HFC A.1320.H HF /2 04E.1320.H HFC Poziom filtracji: I KLASA WG ISO /01 - zanieczyszczenia stałe: 0,1 µm - zanieczyszczenia olejowe: 0,01 mg / m 3 FILTRY Z WĘGLEM AKTYWNYM CF WKŁADY 04A.0030.C CF /8 04E.0030.C CFC A.0060.C CF /2 04E.0060.C CFC A.0108.C CF /4 04E.0108.C CFC A.0180.C CF /4 04E.0180.C CFC A.0204.C CF E.0204.C CFC A.0300.C CF E.0300.C CFC A.0432.C CF /2 04E.0432.C CFC A.0570.C CF /2 04E.0570.C CFC A.0750.C CF E.0750.C CFC A.0990.C CF E.0990.C CFC A.1140.C CF /2 04E.1140.C CFC A.1320.C CF /2 04E.1320.C CFC Poziom filtracji: I KLASA WG ISO /01 - zanieczyszczenia stałe: // - zanieczyszczenia olejowe: 0,008 mg / m 3 Filtry wstępne typu QF są odpowiednie do usuwania takich zanieczyszczeń, gdzie wielkość cząsteczek przekracza 5 mikronów. Są to zanieczyszczenia stałe np. kurz, niektóre cząstki oleju, płynów czy emulsji. Ze względu na dużą odporność mechaniczną świetnie sprawdzają się jako filtry wstępnej ochrony odbiorników sprężonego powietrza lub jako filtry końcowe za osuszaczami adsorbcyjnymi. Sprężone powietrze uzyskane za filtrem odpowiada III klasie czystości wg ISO Ich stosowanie jest zalecane przed: - osuszaczami ziębniczymi - narzędziami pneumatycznymi - elementami sterowań - pompami próżniowymi Filtry olejowe typu PF (koalescencyjne) są odpowiednie tam, gdzie konieczne jest uzyskanie II klasy czystości wg ISO , czyli w przypadku gdy sprężone powietrze musi być oczyszczone z cząstek stałych, większych niż 1 mikron i cząstek olejowych większych niż 0,1 mg/m³. Ich stosowanie jest zalecane: - w transporcie pneumatycznym - przed narzędziami pneumatycznymi - przed silnikami pneumatycznymi - przed narzędziami do malowania i piaskowania - po osuszaczach adsorbcyjnych Filtry olejowe typu HF (koalescencyjne) są stosowane, gdy konieczne jest uzyskanie I klasy czystości wg ISO tzn. sprężone powietrze musi być oczyszczone z zanieczyszczeń stałych większych niż 0,1 mikrona i olejowych większych niż 0,01 mg/m³. Stosowane przede wszystkim jako filtry wstępne przed: - osuszaczem adsorbcyjnym - systemami lakierniczymi - elementami precyzyjnymi - systemami lakierniczymi w przemyśle meblarskim - filtrem z wkładem węglowym typu CF oraz w przemyśle spożywczym Filtry z wkładem z węgla aktywnego typu CF są stosowane tam, gdzie oprócz wyeliminowania cząstek zanieczyszczeń stałych i olejowych konieczne jest usunięcie zapachów i oparów olejowych. Aby działanie filtra przyniosło oczekiwany efekt konieczne jest zastosowanie przed nim filtrów typu PF i HF. Sprężone powietrze uzyskane za filtrem odpowiada I klasie czystości wg ISO Znajduje zastosowanie przede wszystkim w: - przemyśle spożywczym - przemyśle farmaceutycznym - szpitalach - jako filtr końcowy za osuszaczem adsorbcyjnym i filtrem olejowym. Standardowe warunki pracy: - temperatura otoczenia 25 C - temperatura sprężonego powietrza 20 C - ciśnienie pracy 7 bar 26 Filtry występują w odmianie wysokotemperaturowej 150 C (chwilowa temperatura do 200 C) - linia HDT lub wysokociśnieniowej do 40 bar - linia HDP
