KATALOG ZDALNYCH STEROWAŃ URZĄDZEŃ OKRĘTOWYCH
|
|
- Monika Michalak
- 8 lat temu
- Przeglądów:
Transkrypt
1 KATALOG ZDALNYCH STEROWAŃ URZĄDZEŃ OKRĘTOWYCH ZAKŁAD DOSKONALENIA ZAWODOWEGO Stupsk ul. Szczecińska 57 tel. 0-prefix , fax. 0-prefix
2
3 STEROWANIE ZDALNE RECZNE URZĄDZEŃ OKRĘTOWYCH SPECYFIKACJA Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy A z kamieniami i sworzniami Widełki B- z otworem kwadratowym 01 C z czopem walcowym Tuleja 02 Wałek 03

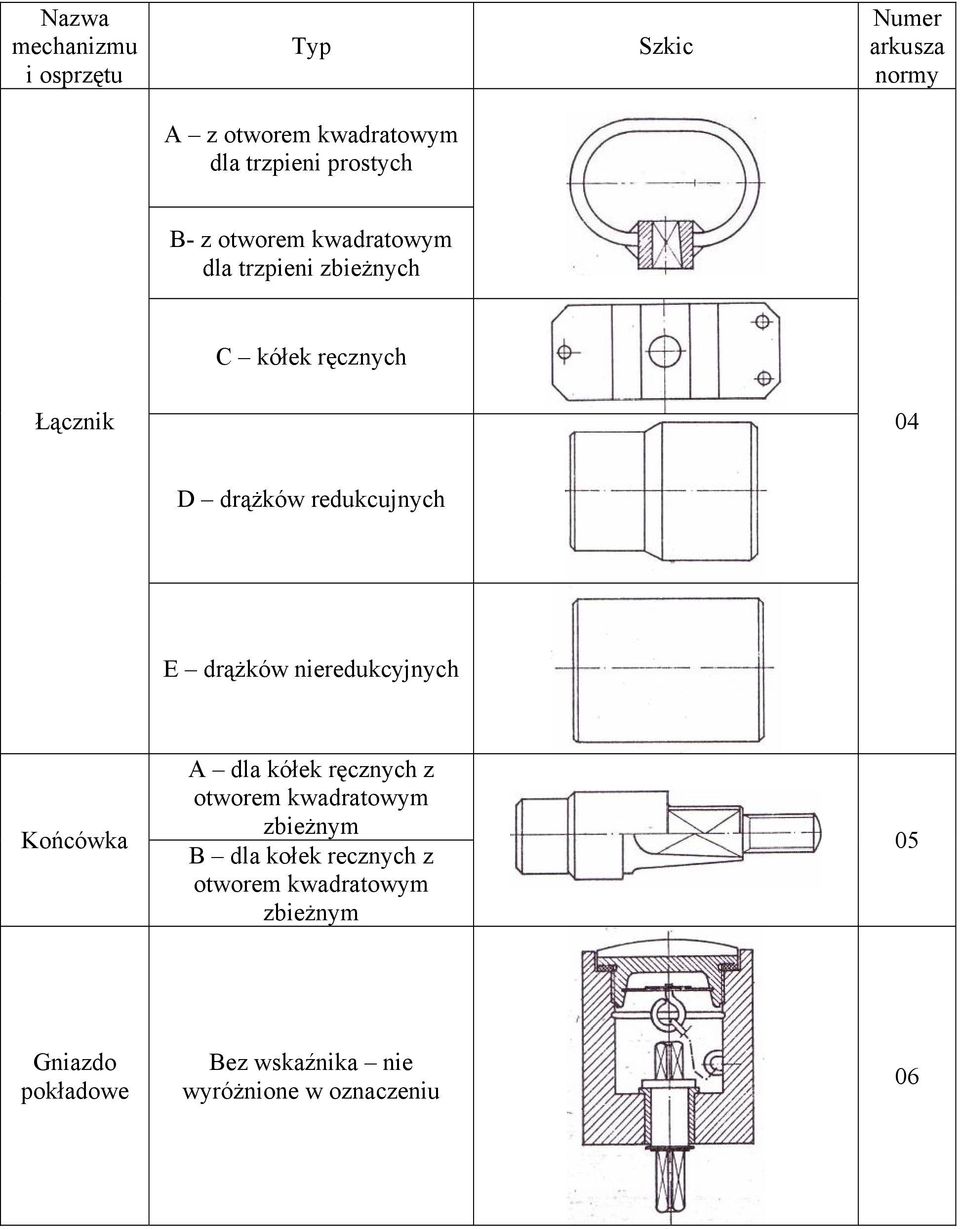

4 Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy A z otworem kwadratowym dla trzpieni prostych B- z otworem kwadratowym dla trzpieni zbieżnych C kółek ręcznych Łącznik 04 D drążków redukcujnych E drążków nieredukcyjnych Końcówka A dla kółek ręcznych z otworem kwadratowym zbieżnym B dla kołek recznych z otworem kwadratowym zbieżnym 05 Gniazdo pokładowe Bez wskaźnika nie wyróżnione w oznaczeniu 06

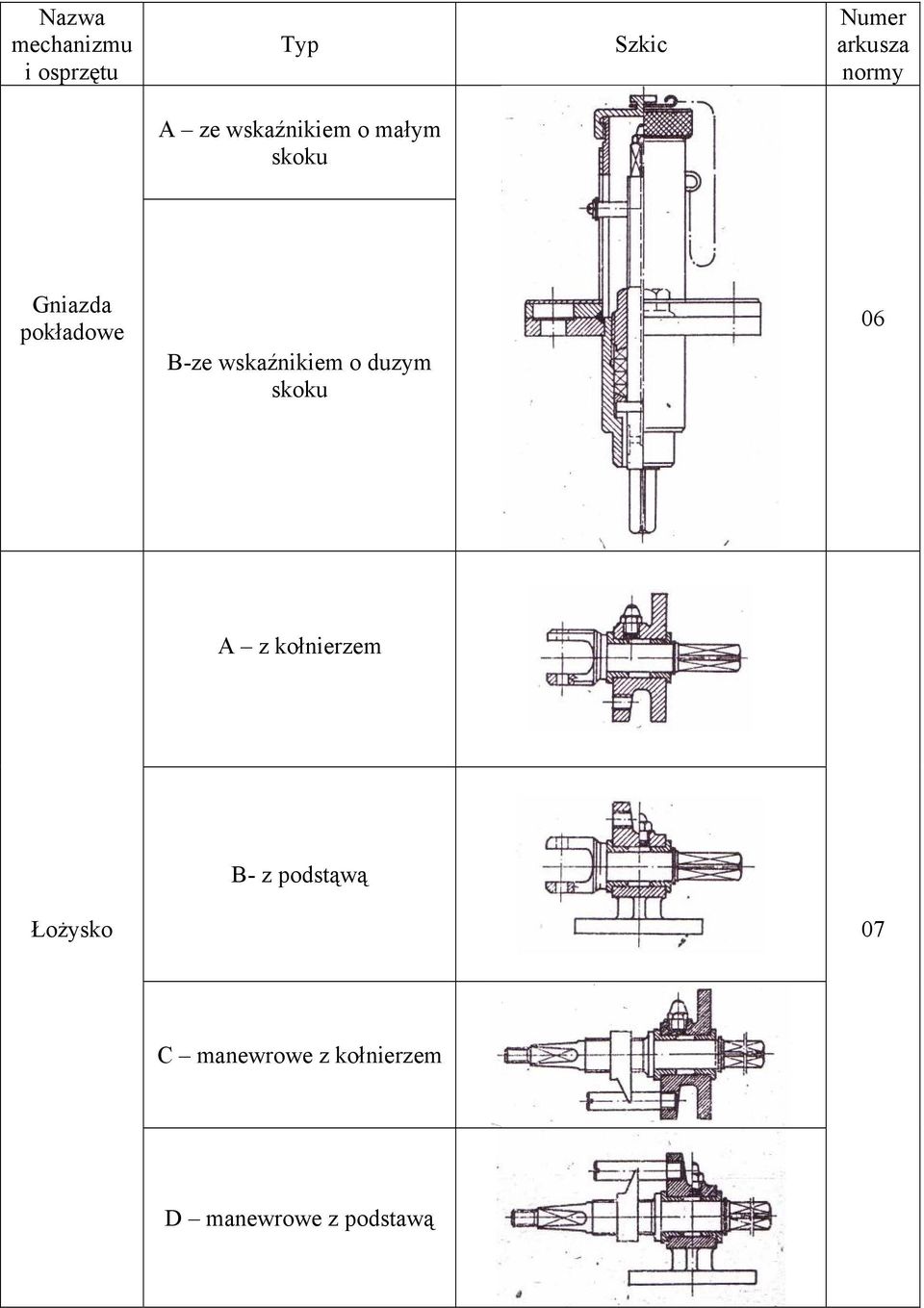

5 Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy A ze wskaźnikiem o małym skoku Gniazda pokładowe B-ze wskaźnikiem o duzym skoku 06 A z kołnierzem B- z podstąwą Łożysko 07 C manewrowe z kołnierzem D manewrowe z podstawą

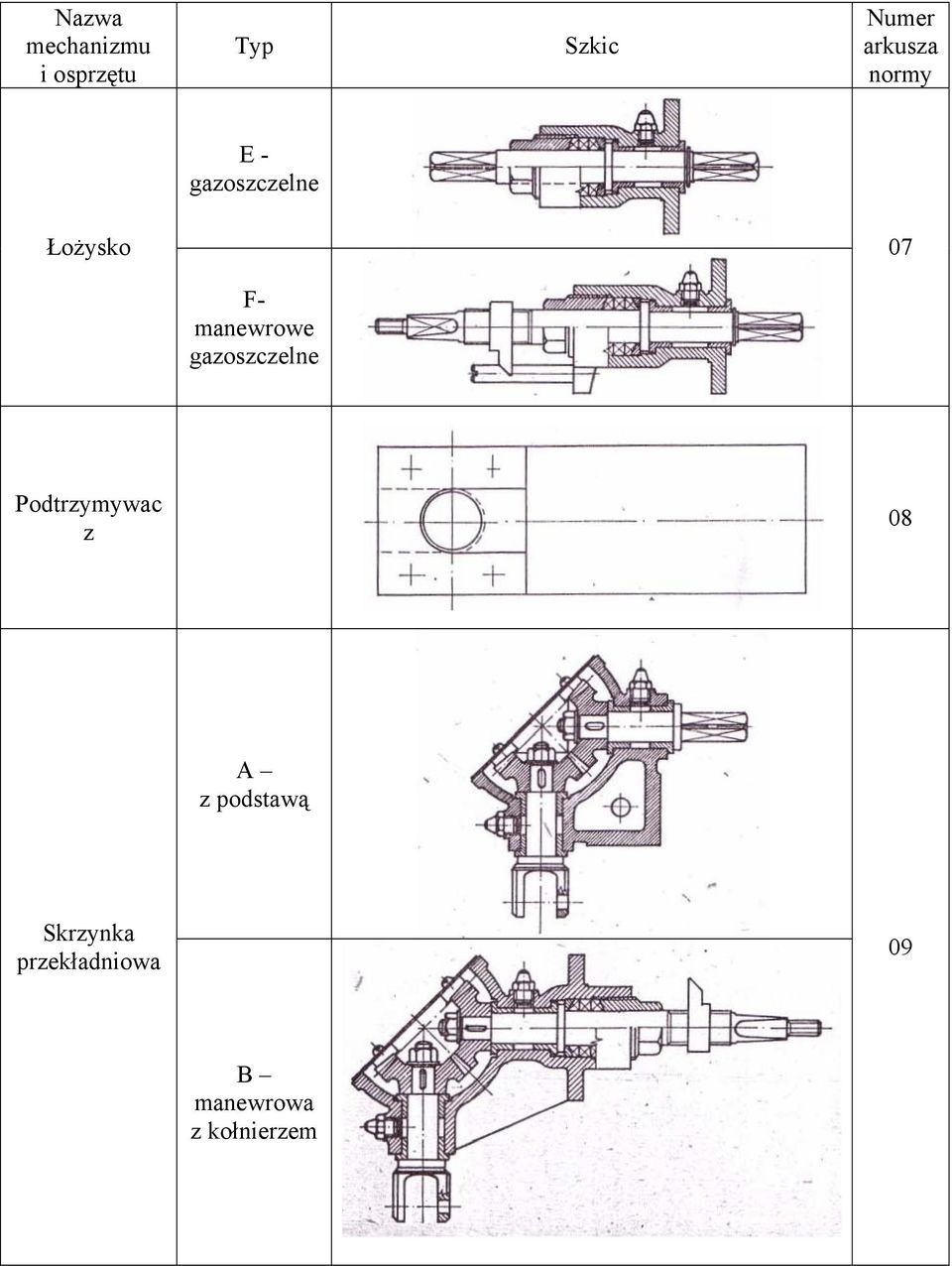

6 Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy E - gazoszczelne Łożysko 07 F- manewrowe gazoszczelne Podtrzymywac z 08 A z podstawą Skrzynka przekładniowa 09 B manewrowa z kołnierzem

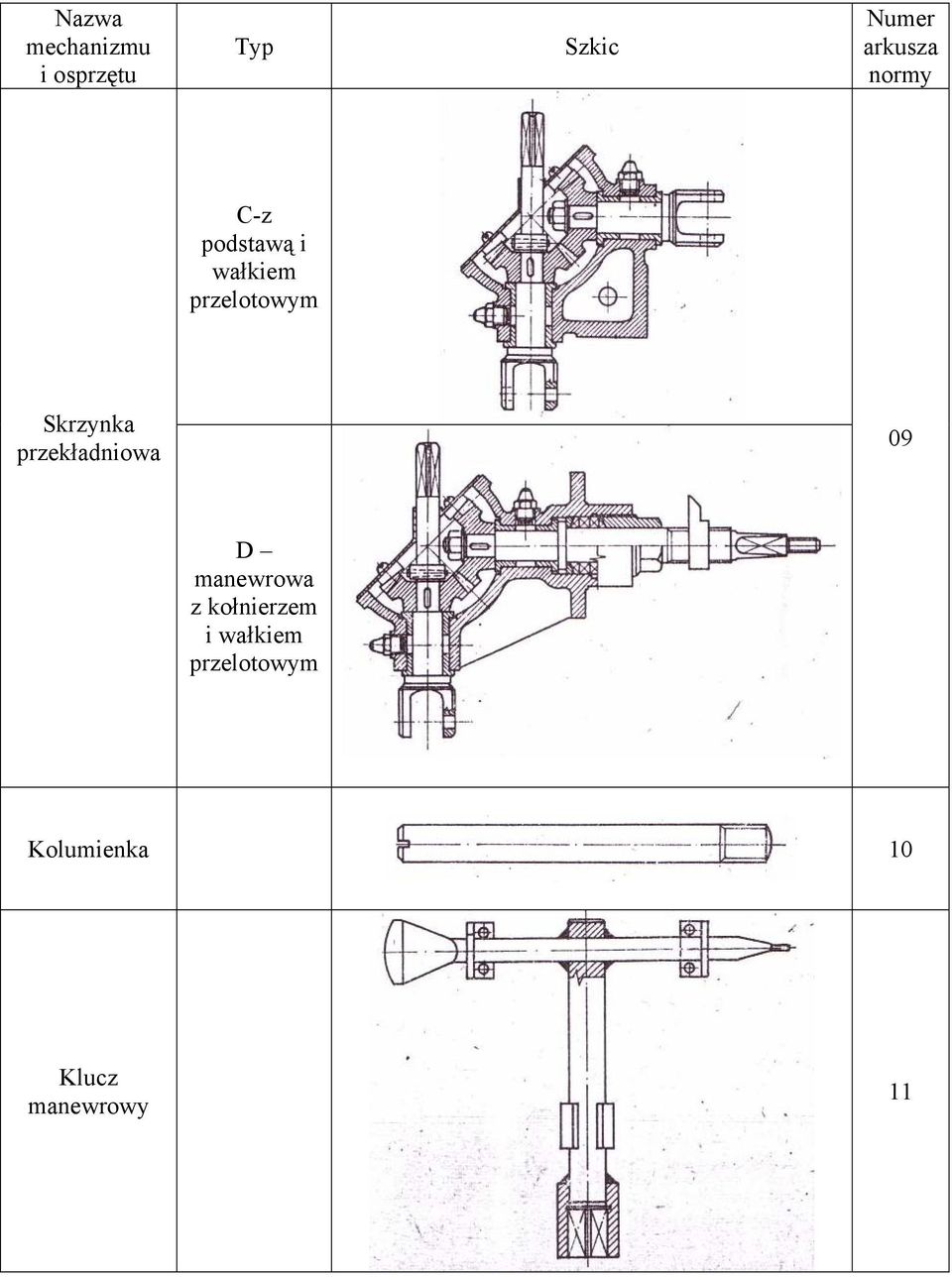

7 Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy C-z podstawą i wałkiem przelotowym Skrzynka przekładniowa 09 D manewrowa z kołnierzem i wałkiem przelotowym Kolumienka 10 Klucz manewrowy 11

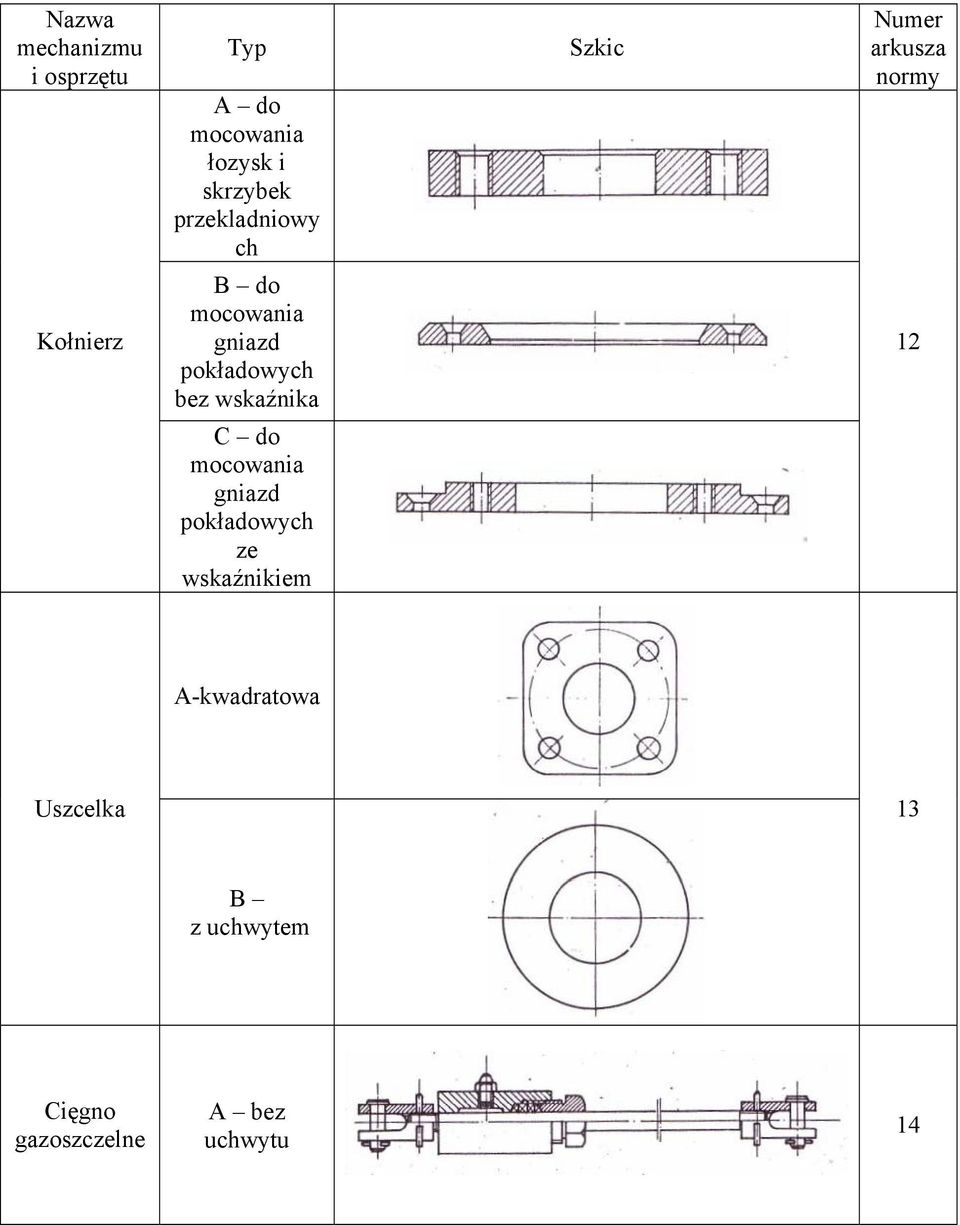

8 Nazwa mechanizmu i osprzętu Typ A do mocowania łozysk i skrzybek przekladniowy ch Szkic Numer arkusza normy Kołnierz B do mocowania gniazd pokładowych bez wskaźnika 12 C do mocowania gniazd pokładowych ze wskaźnikiem A-kwadratowa Uszcelka 13 B z uchwytem Cięgno gazoszczelne A bez uchwytu 14
9 B z uchwytem Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy Skrzynka dxwigni A bez drzwiczek 16
10 B z drzwiczkami Nazwa mechanizmu i osprzętu Typ Szkic Numer arkusza normy Rolka A - otwarta 17

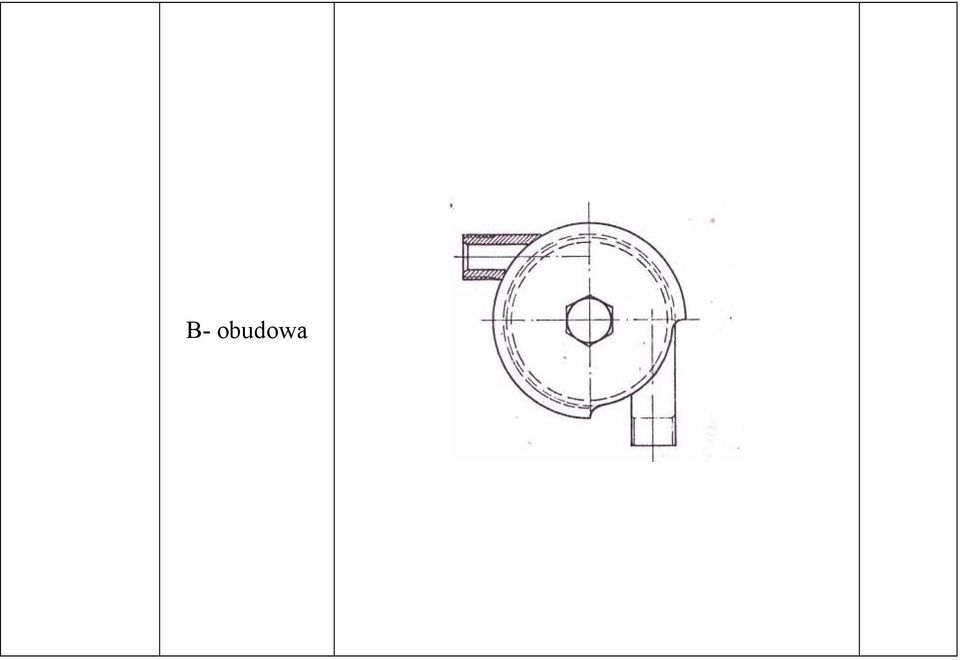

11 B- obudowa
12 STEROWANIE ZDALNE RECZNE URZĄDZEŃ OKRĘTOWYCH Widełki złącz wałków ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Norma objęto widełki złącz wałków zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-EN ISO 1234:2001 Zawleczki 2.Klasyfikacja i oznaczenie 2.1 Typy Rozróżnia się trzy typy widełek: A - z kamieniem i sworzniami, B - z otworem kwadratowym, C - z czopem walcowym. 2.2 Przykład oznaczenia a) widełek typu B o wymiarze c = 22,4 mm i wymiarze l = 62 mm: WIDELKI B22,4x62 ZN b) widełek typu G o wymiarze c = 26,5 mm: WIDELKI C26,5 ZN Główne wymiary - według rysunku 1 i tablicy Wyszczególnienie części, materiał i wykonanie - według tablicy 2.
13 Rysunek1 ZN Typ A Typ C Tablica 1- Główne wymiary c MM 18,4 22,4 26,5 32,5 40,8 51 l Największy przenoszony moment obrotowy N.m b b d ,4 36,5 49,6 d l d d 3 mm D e l s m A 0,12 0,20 0,34 0,66 1,20 2,45 Masa Typ B kg 0,13 0,19 0,20 0,3 0,34 0,56 0,55 0,90 0,83 1,4 1,58 2,62 C 0,07 0,11 0,20 0,40 0,68 1,
14 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Tuleje złącz wałków ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto tuleje złącz wałków zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-ISO 691:1996 Rozwartości kluczy - Układ metryczny - Tolerancje kluczy ogólnego stosowania 2 Przykład oznaczenia tulei o wymiarze s =14 mm: TULEJA 14 ZN Główne wymiary - według rysunku 1 i tablicy l. Rysunek 1 Tablica 1.s d d 1 l m Masa mm kg , , , , , ,86 4 Materiał - stal St4S wg PN-88/H Wykonanie - obrobione. Dopuszczalne odchyłki dla wymiaru s wg PN-ISO 691:1996.

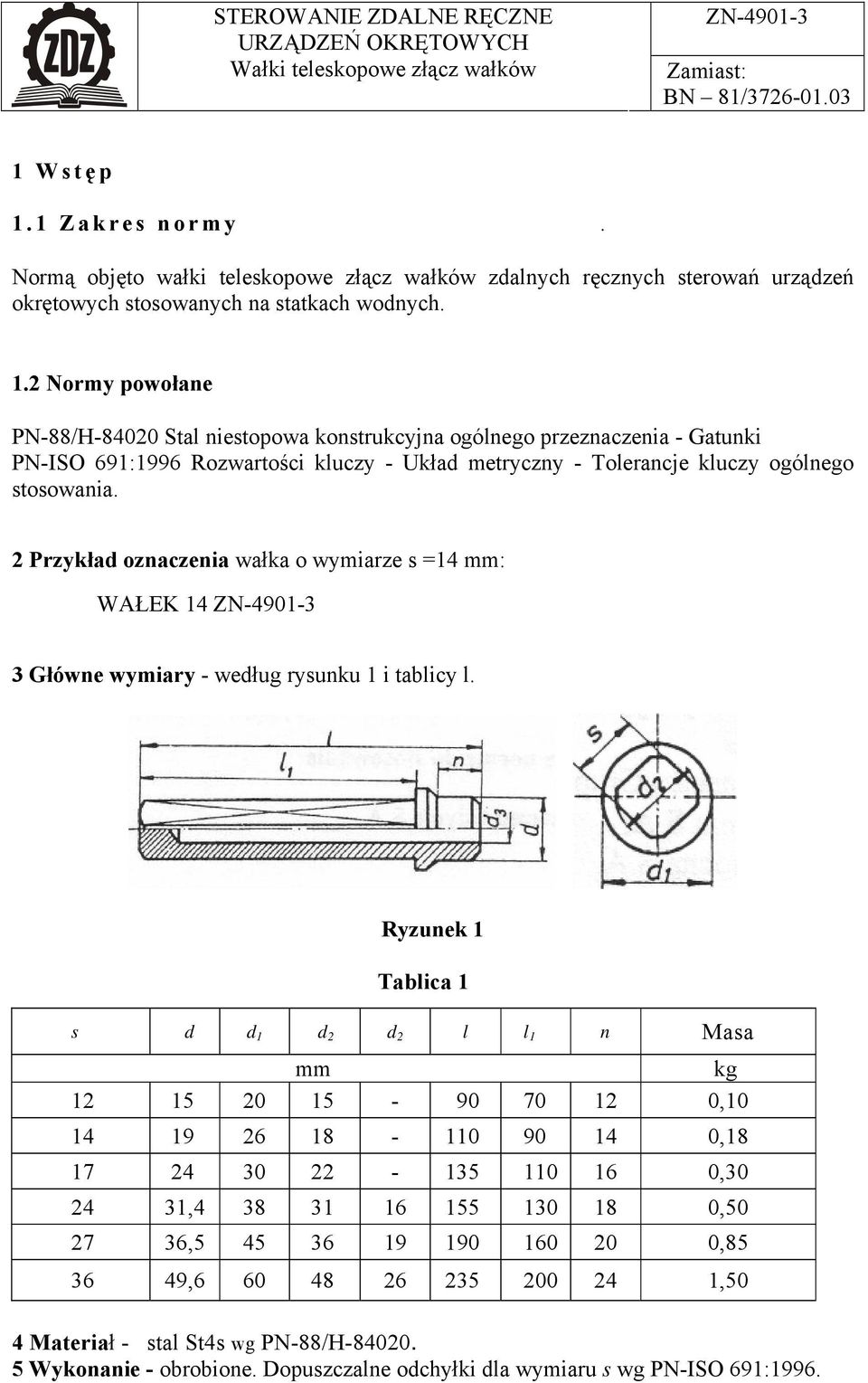

15 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Wałki teleskopowe złącz wałków ZN Zamiast: BN 81/ Wstę p 1.1 Zakres normy. Normą objęto wałki teleskopowe złącz wałków zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-ISO 691:1996 Rozwartości kluczy - Układ metryczny - Tolerancje kluczy ogólnego stosowania. 2 Przykład oznaczenia wałka o wymiarze s =14 mm: WAŁEK 14 ZN Główne wymiary - według rysunku 1 i tablicy l. Ryzunek 1 Tablica 1 s d d 1 d 2 d 2 l l 1 n Masa mm kg , , , , , , , , ,50 4 Materiał - stal St4s wg PN-88/H Wykonanie - obrobione. Dopuszczalne odchyłki dla wymiaru s wg PN-ISO 691:1996.
16 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Łączniki ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto łączniki zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania. 2 Klasyfikacja i oznaczenie 2.1 Typy W zależności od przeznaczenia rozróżnia się pięć typów łączników: - A - z otworem kwadratowym do trzpieni prostych, - B - z otworem kwadratowym do trzpieni zbieżnych, - C - kółek ręcznych, - D - drążków redukcyjne, - E - drążków nieredukcyjne. 2.2 Przykład oznaczenia łącznika typu B o wielkości s nom14: ŁĄCZNIK B14 ZN Wymiary i masa - według rysunków od 1 do 4 i tablic od 1 do 4. Rysunek 1

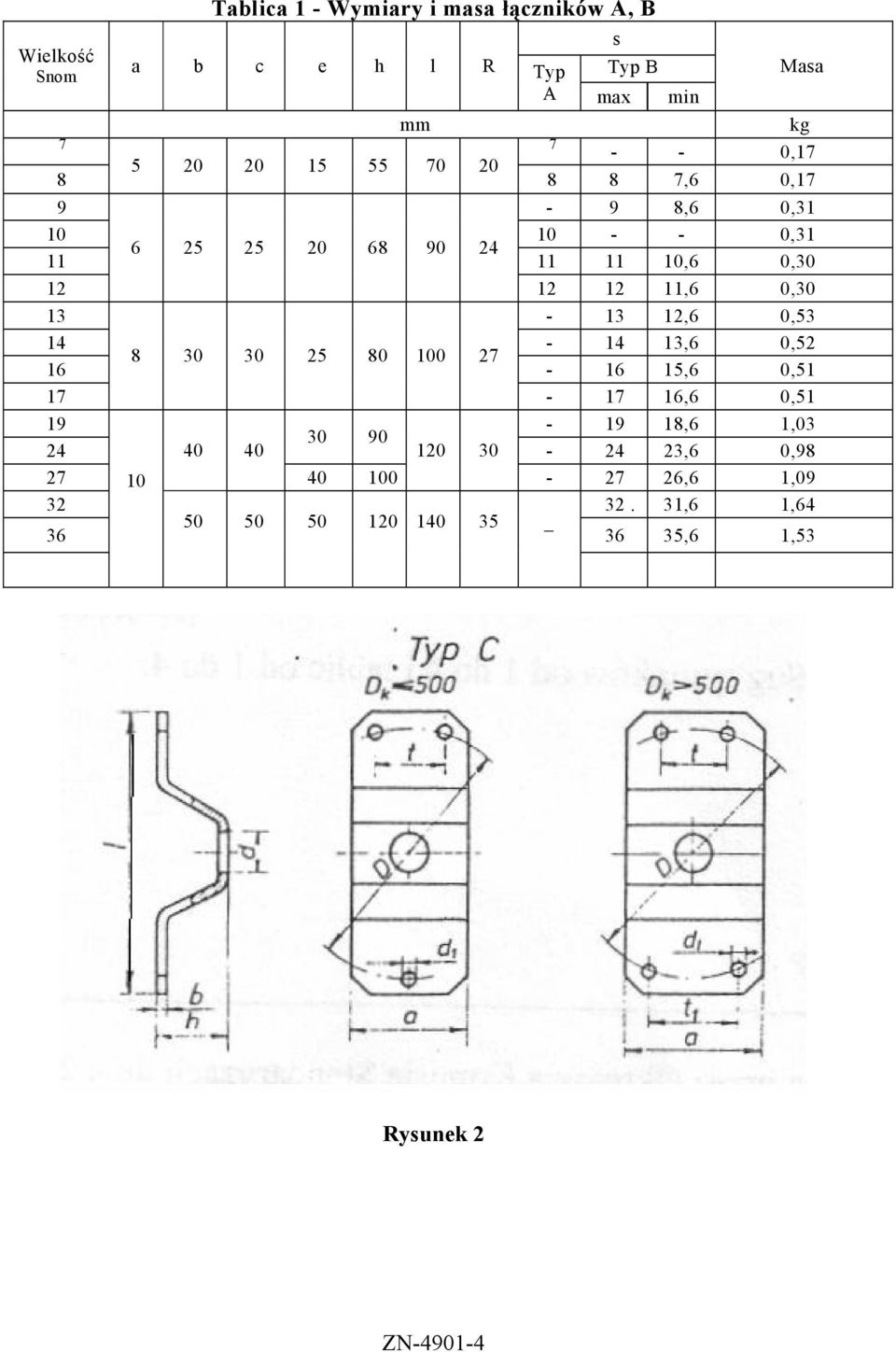

17 Wielkość Snom Tablica 1 - Wymiary i masa łączników A, B a b c e h l R Typ Typ B A max min mm s Masa kg - - 0, ,6 0, ,6 0, , ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 0, ,6 1, ,6 0, ,6 1, ,6 1, _ ,6 1,53 Rysunek 2 ZN

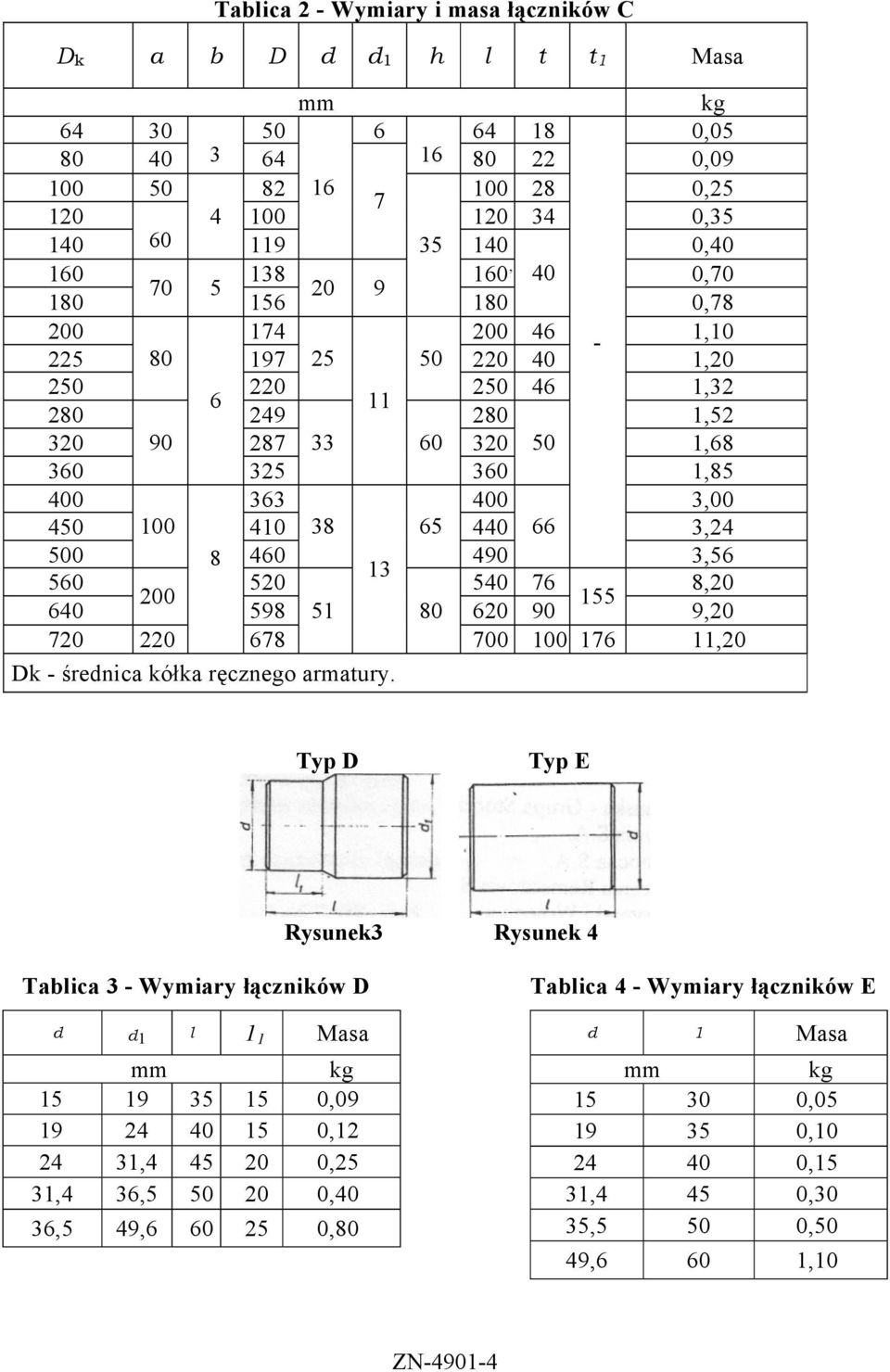

18 Tablica 2 - Wymiary i masa łączników C D k a b D d d 1 h l t t 1 Masa mm kg , , , , , , 40 0, , , , , , , , , , , , , ,20 Dk - średnica kółka ręcznego armatury. Typ D Typ E Rysunek3 Rysunek 4 Tablica 3 - Wymiary łączników D d d1 l 1 1 Masa mm kg , , , ,25 31,4 36, ,40 36,5 49, ,80 Tablica 4 - Wymiary łączników E d 1 Masa mm kg , , ,15 31,4 45 0,30 35,5 50 0,50 49,6 60 1,10 ZN
19 4 Materiał Kabłąk łącznika A i B - stal St4S, tuleja - stal SOS wg PN-88/H Łącznik C - stal St3SX wg PN-88/H-84020: Łącznik D i E - stal SOX wg PN-88/H Dopuszcza się inne gatunki materiałów o właściwościach nie gorszych niż materiał podany w normie. 5 Wykonanie Łączniki typu A i B - częściowo obrobione i spawane. Łączniki typu C - wyginane, ostre krawędziowe zatępione. Łączniki typu D i E - obrobione. 6 Pozostałe wymagania i badania - wg PN-W-33059:1998. ZN
20 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Końcówki ZN Zamiast: BN 81/ Zakres normy Normą objęto końcówki zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-M-74202:1996 Armatura przemysłowa do ręcznego sterowania - Czopy trzpieni Wymiary PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-ISO 965-1:2001 Gwinty metryczne ISO ogólnego przeznaczenia - Tolerancję - Część 1: Zasady i dane podstawowe. 2 Klasyfikacja i oznaczenie 2.1 Typy W zależności od przeznaczenia rozróżnia się dwa typy końcówek: - A - dla kółek ręcznych z otworem kwadratowym prostym, - B - dla kółek ręcznych z otworem kwadratowym zbieżnym. 2.2 Przykład oznaczenia końcówki typu B o wielkości s nom 14: KOŃCÓWKA B14 ZN Wymiary i masa - według rysunku 1 i tablicy 1 oraz PN-M-74202:1996. Typ A Typ B Rysunek 1
21 Tablica 1 Wielkość S a b b 1 Snom 1 c c l d d 2 d 3 s l Masa max min mm mm kg , M M6 8 8'4 8,3 _ 0, M8-9,4 9,3 0, , M ,4 11,3 70 0,09 M10 M ,4 12,3 0, ,4 13,3 0, ,4 14,3 0, ,4 16,3 0, M ,4 17,3 0, , , ,4 19,3 0,46-24,4 24, ,39 M12-27,4 27, , ,4 32,3 1, ,6 M ,4 36, ,60 d 2 >_ d lecz nie większy od najbliższej średnicy pręta. 4 Materiał - stal St4S wg PN-88/H Wykonanie -obrobione.gwint metryczny zwykły w klasie średniodokładnej wg PN-ISO 965-1: Pozostałe wymagania i badania - wg PN-W-33059:1998. ZN
22 ZN Rysunek 1 Tablica 1 - Gniazdo bez wskaźnika s mm Masa kg 3,95 4,00 4,70 8,00 Największy przenoszony moment obrotowy Nr części na rys. 1 N-m D H H l mm d h l Nazwa części Wielkość części 1 korpus H l wałek s Material 1) Stal St3S wg PN-88/H Stal SO lub St4S wg PN-881H wkrętka G 2 G 2 1/2 ZN-5312: tuleja B-MA58 20/26x x x40 PN-80/M Pierścień osadczy sprężynujący Z 20 Z 25 Z32 PN-81/M łańcuch gospodarski Z-PDB-3 o długości 0,21 m BN )Dopuszcza się inny gatunek materiału o własnościach nie gorszych niż materiał podany w normie
23 Rysynek 2 ZN
24 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Gniazda Pokładowe ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto gniazda pokładowe zdalnych ręcznych sterowań urządzeń okrętowych stosowane na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-71/H Stal odporna na korozje ( nierdzewna i kwasoodporna) - Gatunki PN-92/H Stopy miedzi do przeróbki plastycznej - Stopy miedzi z cynkiem - Gatunki PN-91/H Odlewnicze stopy miedzi Gatunki, PN-85/M Wkręty ze łbem stożkowym, PN-81/M Pierścienie osadcze sprężynujące, PN-76/M Smarowniczki kulkowe ciśnieniowe z główką zaokrągloną, PN-80/M Łożyska ślizgowe - Tuleje - Wymiary PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-ISO 228-1:1995 Gwinty rurowe połączeń ze szczelnością nie uzyskiwaną na gwincie - Wymiary, tolerancje i oznaczenie PN-ISO 691:1996 Rozwartości kluczy - Układ metryczny - Tolerancje kluczy ogólnego stosowania PN-ISO 965-1:2001 Gwinty metryczne ISO ogólnego przeznaczenia - Tolerancje Część 1: Zasady i dane podstawowe BN-79/ Rury stalowe bez szwu do budowy statków BN-89/ Łańcuchy gospodarskie - Łańcuchy z ogniw zgrzewanych ZN-5312:2002 Zamknięcia pokładowe rurociągów okrętowych Wkrętki 2 Klasyfikacja i oznaczenie 2.1 Typy Rozróżnia się trzy typy gniazd pokładowych: - nie wyróżnione w oznaczeniu - bez wskaźnika - A - ze wskaźnikiem o małym skoku, - B - ze wskaźnikiem o dużym skoku. 2.2 Przykład oznaczenia gniazda pokładowego typu A o wymiarze s =14 mm: GNIAZDO POKŁADOWE A14 ZN Główne wymiary - według rysunków 1 i 2 i tablic 1 i 2. 4 Wykonanie - obrobione. Korpus i osłona gniazda A i B - spawane. Dopuszczalne odchyłki dla wymiaru s - według PN-ISO 691:1996. Gwinty metryczne w klasie średniodokładnej - wg PN-ISO 965-1:2001. Gwint rurowy walcowy - wg PN-ISO 228-1:1995. Kanały smarowe w wałku 3 dla typu A i B --wiercone. 5 Wymagania normy spełnia np. szczeliwo grafitowe teflonowane na temperaturę do +250 C produkowane przez Zakłady Wyrobów Uszczelniających i Termoizolacyjnych POLONIT Sp. z o.o., ul. Dąbrowskiego 207/225, Łódź.. 6 Pozostałe wymagania i badania - wg PN-W-33059:1998
25 ZN Rysunek 1 Tablica 1 - Gniazdo bez wskaźnika s mm Masa kg 3,95 4,00 4,70 8,00 Największy przenoszony moment obrotowy Nr części na rys. 1 N-m D H H l mm d h l Nazwa części Wielkość części 1 korpus H l wałek s Material 1) Stal St3S wg PN-88/H Stal SO lub St4S wg PN-881H wkrętka G 2 G 2 1/2 ZN-5312: tuleja B-MA58 20/26x x x40 PN-80/M Pierścień osadczy sprężynujący Z 20 Z 25 Z32 PN-81/M łańcuch gospodarski Z-PDB-3 o długości 0,21 m BN )Dopuszcza się inny gatunek materiału o własnościach nie gorszych niż materiał podany w normie
26 Rysynek 2 ZN
27 Tablica 2 - Gniazdo typu A i B ZN s mm Typ A B A B A B A B Masa kg 2,8 3,6 4,3 7,1 Największy przenoszony moment N-m obrotowy H H d mm d d D 3 G 1 1/4 G 1 1/2 G 2 G 2 1/2 D 4 (lewy) M18x1 M18 M20x1 M20 M24x1,5 M24 M36x1,5 M36 d 5 M33x2 M39x3 M45x3 M56x3 d d d mm l l s Nr części Nazwa na rys. 2 części Wielkość części 1 korpus d oslona d walek d 4 M18 x1 M18 M18 M20x1 3. krotny 3. krotny M24x1,5 M24 2. krotny M36x1,5 M24 2. krotnv 4 pokrywa d dławik d 5 M33x2 M39x3 M45x3 M56x3 Materiał 1) Stal St3SX lub SOS wg PN-88/H 84020; tuleja osłony - rura stalowa R35 z atestem huty wg BN-79/ mosiądz M059 wg PN-92/H Mosiądz MA58 wg PN-91/H lub stal 2H13 w PN-71/H pierścień d stal St4S w PN-88/H zakr tka d 3 G 1 1/4 G 1 1/2 G 2 G 2 1/2 mosiądz M059 8 wskaźnik d 4 M18x M18 M20x 1 M20 M24x 1,5 M24 M36x 1,5 M36 wg 9 tabliczka R PN-92/H tulejka B-MA58 16/22x30 20/26x30 25/32x40 32/40x40 PN-80/M smarowniczka M10x1-Ms PN-76/M lańcuch gospodarski Z-PDB-3 o dlu ości 0,21 m BN-89/ wkręt Ms-B M3 x 10 M3 x wkręt Ms-B M8x12 15 wkręt Ms-B M4 x 6 1)Dopuszcza się inn gatunek materiału o własnościach nie gorszych niż materiał podany w normie. PN-85/M-82207
28 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Łożyska ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto łożyska zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych 1.2 Normy powołane PN-881H Stal niestopowa konstrukcyjna ogólnego przeznaczenia -Gatunki PN-71/H Stal odporna na korozje (nierdzewna i kwasoodporna) - Gatunki PN-91/H Odlewnicze stopy miedzi - Gatunki PN-M-74202:1996 Armatura przemysłowa - Czopy trzpieni do ręcznego sterowania -Wymiary PN-81/M Pierścienie osadcze sprężynujące PN-76/M Smarowniczki kulkowe ciśnieniowe z główką zaokrągloną PN-80/M Łożyska ślizgowe - Tuleje - Wymiary PN-W-33059:1998 Sterowania zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-EN 1561:2000 Odlewnictwo - Źeliwo szare 2 Klasyfikacja i oznaczenie 2.1 Typy Rozróżnia się sześć typów łożysk: - A - z kołnierzem, - B - z podstawą, - C - manewrowe z kołnierzem, - D - manewrowe z podstawą, - E - gazoszczelne, - F - manewrowe gazoszczelne. 2.2 Przykład oznaczenia łożyska typu F o wymiarze s = 12 mm: ŁOŻYSKO F12 ZN Główne wymiary i masa - według rysunków od 1 do 6 i tablicy 1
29 Rysunek 2 ZN
30 Rysunek 5 4 Wyszczególnienie części, materiał i wykonanie - wg tablicy 2. 5 Pozostałe wymagania i badania - wg PN-W-33059:1998. ZN
31 Tablica 1 - Główne wymiary i masa s mm Największy przenoszony moinent obrotowy N-m D o H Ht H H a b mm c 18,4 22,4 26,5 32,5 40,8 51 d d d d3 (lewy) M18x1 M20x1 M24x1,5 M36x2 M39x2 M52x2 d 4 M10 M12 ds M33x2 M39x3 M45x3 M56x3 M64x3 M76x3 d e h h h h3 mm h h h s l ,51 0,80 1,36 2,20 3,26 5,74 0,62 0,98 1,64 2,61 3,81 6,54 C 0,68 0,99 1,70 2,96 4,20 7,58 kg Masa Typ D 0,80 1,17 1,92 3,36 4,75 8,34 1,30 1,96 " 2,68 4,59 6,11 10,32 1,40 2,10 2,80 4,82 6,40 10,70 d 6 = średnica gwintu d3. ZN
32 Nr części na rysunku Wymiar s Nazwa części Liczba sztuk w zespole Typ Wielkość części A B C D E F 1 korpus h korpus h korpus h wałek z widełkami wałek manewrow c 18,4 22,4 26,5 32,5 40, d wałek d wałek manewrowy d wskaźnik d 3 M18x1 M20x1 M24x1,5 M36x2 M39x2 M52x kolumienka wskaźnika d 4 M10 M l0 dławik d 5 M33x2 M39x3 M45x3 M56x3 M64x3 M76x pierścień d Material t) żeliwo EN GJL-250 wg PN-EN 1561:2000 stal St4S wg PN-88/H mosiądz MA5 wg PN-91/H stal St3SX wg PN-88/H mosiądz MA58 PN-91/H lub stal 2H13 wg PN-71 /H Stal St4S wg PN-88/H tuleja B-MA58 16/22x12 20/26x15 25/32x20 32/40x2040/48x30 50/60x PN-80/M Wykonanie odlew półobrobiony Obrobione lub spawane i częściowo obrobione obrobione odlew półobrobiony obrobione odlew obrobionv 13 smarowniczka M10x1Ms PN-76/1VI pierścień osadczy 14 Z 16 Z 20 Z 25 Z 32 Z 40 Z PN-81/M sprężynujący t) Dopuszcza się inny gatunek materiału o własnościach nie gorszych niż materiał podany w normie. obrobione ZN
33 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Podtrzymywacze ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto podtrzymywacze drążków zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-92/W Powłoki cynkowe zanurzeniowe na wyrobach dla okrętownictwa PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-EN ISO 4017:2002 Śruby z gwintem na całej długości z łbem sześciokątnym - Klasa dokładności A i B PN-EN ISO 4032:2002 Nakrętki sześciokątne, odmiana 1 - Klasy dokładności A i B PN-EN :2001 Wymagania techniczne dotyczące przemysłowych sżtywnych płyt warstwowych na bazie żywic termoutwardzalnych do celów elektrycznych - Wymagania dla poszczególnych materiałów - Wymagania dotyczące sztywnych płyt warstwowych na bazie żywic fenolowych. 2 Przykład oznaczenia podtrzymywacza o średnicy d=32 mm: PODTRZYMYWACZ 32 ZN Wymiary i masa - według rysunku 1 i tablicy l. Tablica 1 d a b Masa mm k , , , , , ,05 4 Materiał -Obudowa - stal St3SX wg PN-88/H Wkładka - płyta PF CC 201-5,0 wg PN-EN : Wykonanie - wycinane. Otwory wiercone. 6 Wykończenie - Obudowa powinna być zabezpieczona przed korozją,powłoką cynkową wg PN-92/W Pozostałe wymagania i badania - wg PN-W-33059:1998.
34 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Skrzynki przekładniowe ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto skrzynki przekładniowe zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-71/H Stal odporna na korozję ( nierdzewna i kwasoodporna) - Gatunki PN-91/H Odlewnicze stopy miedzi - Gatunki PN-M-74202:1996 Armatura przemysłowa - Czopy trzpieni do ręcznego sterowania -Wymiary PN-78/M Podkładki okrągłe dokładne PN-85/M Wkręty ze łbem walcowym wypukłym PN-70/M Wpusty pryzmatyczne PN-72/M Pierścienie osadcze zawleczkowe i kołkowe PN-76/M Smarowniczki kulkowe ciśnieniowe z główką zaokrągloną PN-80/M Łożyska ślizgowe - Tuleje - Wymiary PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-EN 1561:2000 Odlewnictwo - Żeliwo szare PN-EN 1562:2000 Odlewnictwo - Żeliwo ciągliwe PN-EN 22339:2000 Kołki stożkowe nie hartowane PN-EN ISO 4032:2002 Nakrętki sześciokątne, odmiana 1 - Klasy dokładności A i B PN-EN 28738:2000 Podkładki okrągłe do sworzni - Klasa dokładności A 2 Kłasyfikacja i oznaczenie 2.1 Typy Rozróżnia się cztery typy skrzynek przekładniowych: - A - z podstawą, - B - manewrowe z kołnierzem, - C - z podstawą i wałkiem przelotowym, - D - manewrowe z kołnierzem i wałkiem przelotowym. 2.2 Przykład oznaczenia skrzynki przekładniowej typu A o wymiarze c = 26,5 mm: SKRZYNKA PRZEKŁADNIOWA A26,5 ZN Główne wymiary i masa według rysunków od 1 do 4 i tablicy l. 4 Wyszczególnienie części, materiał i wykonanie - według tablicy 2.
35 Rysunek 1 - Skrzynka przekładniowa typu A Rysunek 2 Skrzynka przekładniowa typu B ZN
36 Największy przenoszony moment obrotowy Tablica 1 ZN c mm 18,4 22,4 26,5 32,5 40,8 51 Typ A, B N * m 160 C, D - 20/40 40/80 80/ / /650 D D a b b 1 mm d d d d d 4 (lewy) M18x 1 M20x1 M24x2 M36x2 M39x2 M52x2 d 5 M33x2 M39x3 M45x3 M56x3 M64x3 M76x3 d d e e e e e h h 1 mm h h i i k s s s n t ,8 2,8 4,9 8,1 13,1 22,6 Masa Typ B 2,4 3,7 5,9 9,7 15,2 23,9 kg C - 3,0 5,3 8,7 14,5 24,6 D - 4,0 6,2 10,2 16,5 25,8
37 Tablica 2 ZN Wymiar c 18,4 22,4 26,5 32,5 40,8 51 Liczba sztuk w zespole Typ Materiał 1 ) Wykonanie Nr części na Nazwa części Wielkość części A B C D rysunkach 1 korpus D Żeliwo szare EN-GJL-250 wg odlew częściowo 2 korpus D PN-EN 1561:2000 obrobiony 3 wałek z c 18,4 22,4 26,5 32,5 40, obrobione lub spawane widełkami stal St4S i częściowo obrobione 4 wałek d S wg wałek d _ 1 PN-88/H obrobione manewrowy wałek c - 22,4 26,5 32,5 40,8 S obrobione lub spawane przelotowy i częściowo obrobione 7 pokrywa D stal St3SX wg pokrywa z D PN-88~ wycinane z blachy prowadnicą stal SO wg PN-88/H ub 9 koło zębate d P xm 48x3 60x4 72x4 90x5 108x6 126x źeliwo ciągliwe czarne obrobione lub odlewane stożkowe EN-GJIVB wg PN EN 1562: mosiądz MA58 wg 10 dlawik d 5 M33x2 M39x3 M45x3 M56x3 M64x3 M76x PN-911H lub stal 2H13 odlew obrobiony w PN-71/H pierścień Stal St4S wg obrobione d 3 PN-88/H wskaźnik M18x 1 M20x 1 M24x 1,S M36x2 M39x2 MS2x mosiądz MA58 wg odlew częściowo d 4 PN-91/H obrobiony 13 tuleja B-MA58 16/22x 20/26x15 25/32x20 32/40x20 40/48x30 50/60x PN-80/NI smarowniczka x 1 Ms PN-76/M IS wpust pryzmatyczny 4x4x12 5x5x16 6x6x20 8x7x25 8x7x36 lox8x PN-70/M nakrętka sześciok tna M8-6 MIO-6 M12-6 M16-6 M20-6 M PN-EN ISO 4032: podkładka 8,4 10, PN-78/M wkręt Ms-B M4 x 8 MS x8 MS x 10 M6 x PN-85/M pierścień osadczy PN-72/M 'o podkładka PN-78/M p odkładka PN-EN 28738: kołek stożkowy - 4x26 5x40 6x45 8x55 8x PN-EN 22339:2000 d p,- średnica podziałowa, m - moduł, 1 ) Dopuszcza się inny gatunek materiału o wlasnościach nie gorszych niż material podany w nomie
38 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Kolumienki ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto kolumienki zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-ISO 965-1:2001 Gwinty metryczne ISO ogólnego przeznaczenia - Tolerancje - Część 1: Zasady i dane podstawowe 2 Przykład oznaczenia kolumienki o średnicy d = 10 mm i dlugości l = 60 mm: KOLUMIENKA 1Ox60 ZN Wymiary i masa - według rysunku 1 i tablicy 1. Rysunek 1 Tablica 1 d l l l Masa d mm l mm kg 50 0,03 10 M , , ,07 12 M , , ,11 4 Materiał - stal SOS lub St3 SX wg PN-88lH Wykonanie Obrobione. Gwint metryczny zwykły w klasie średniodokładnej wg PN-ISO 965-1: Pozostałe wymagania i badania wg PN-W-33059:1998.
39 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Klucze manewrowe ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto klucze manewrowe do gniazd pokładowych zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-741H Stal sprężynowa (resorowa) - Gatunki PN-88/M Nity ze łbem kulistym PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-ISO 691:1996 Rozwartości kluczy -Układ metryczny - Tolerancje kluczy ogólnego stosowania 2.2 Przykład oznaczenia klucza manewrowego o wymiarze s = 14 mm: KLUCZ MANEWROWY 14 ZN Wymiary i masa - według rysunku 1 i tablicy 1. Rysunek 1
40 Tablica 1 s a a 1 b c d d 1 d 2 d 3 h h 1 k l Masa mm kg , , , ' ,55 4 Materiał Klucz manewrowy - stal SOS lub St3SX lub St3SY wg PN-88/H-84020, podstawa uchwytu, zaczep i wieszak - stal St3SX wg PN-88/H Zatrzask uchwytu - stal 50S wg PN-74/H Wykonanie Klucz manewrowy - obrobiony i spawany. Uchwyt - wycinany i nitowany. Zaczep i wieszak - wycinany. Dopuszczalne odchyłki dla wymiaru s - wg PN-ISO 691: Pozostałe wymagania i badania- wg PN-W-33059:1998. ZN
41 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Kołnierze ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto kołnierze do mocowania elementów zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia Gatunki PN-ISO 965-1:2001 Gwinty metryczne ISO ogólnego przeznaczenia - Tolerancje - Część 1: Zasady i dane podstawowe PN-ISO :1996 Kołnierze metalowe - Arkusz 1: Kołnierze stalowe 2 Kłasyfikacja i oznaczenie 2.1 Typy W zależności od przeznaczenia rozróżnia się trzy typy kołnierzy: - A - do mocowania łożysk i skrzynek przekładniowych, - B -do mocowania gniazd pokładowych bez wskaźnika, - C - do mocowania gniazd pokładowych ze wskaźnikiem. 2.2 Przykład oznaczenia kołnierza typu A o średnicy D = 90 mm: KOŁNIERZ A90 ZN Wymiary i masa - według rysunków od 1 do 3 i tablic od 1 do 3. Tablica 1 Wymiary kołnierze typu A D o D Z d g d 1 n Masa mm kg , M10 4 0, , M12 4 1, , ,60 n - liczba otworów w kołnierzu.
42 Tablica 2 Wymiary kołnierzy typu B D o D Z d n Masa mm kg , ,80 n - liczba otworów w kołnierzu Tablica 3 Wymiary kołnierzy typu C D o D 1 D 2 D Z d n Masa mm kg , ,20 n - liczba otworów w kołnierzu. 4Materiał - stal SO SX wg PN-88/H Wykonanie - Obrobione. Gwint metryczny zwykły w klasie średniodokładnej wg PN-ISO 965-1:2001. Pozostałe wymagania wg PN-ISO :1996. ZN
43 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Uszczelki ZN Zamiast: BN 81/ Zakres normy Norma objęto uszczelki stosowane przy instalowaniu elementów zdalnych ręcznych sterowań tirządzeli okrętowvch stosowanvclma statkach wodnych. 2 Klasyfikacja i oznaczenie 2.1 Typy W zależności od kształtu rozróżnia się dwa typy uszczelek: - A - kwadratowe. - B - okrągłe. 2.2 Przykład oznaczenia uszczelki typu B o średnicy D o = 130 mm, średnicy otworu d = 92 mm, i liczbie otworów n = 4: USZCZELKA B 130/92/4 ZN Wymiary i masa - wedlug rysunkóva 1 i 2 oraz tablic 1 i 2. Rysunek 1- Uszczelka typu A A Tablica 1 - Wymiary uszczelek typu A D o d a d 1 r Masa n mm mm kg , , , , , ,03 n - liczba otworów w uszczelce.
44 Rysunek 2 Uszczelka Typu B Tablica 2 Wymiary uszczelek typu B Rysunek 2 - Uszczelka typu B Tablica 2 - Wymiary uszczelek typu B D o d D Z d l Masa n mm mm kg , , , ,06 8, , ,09 n - liczba otworów w uszczelce. 4 Material - a uszczelkarska bezazbestowa na temperaturę do +300 C. 5 Wykonanie Wycinane lub wytłaczane. 6 Istotne zmiany wprowadzone w stosunku do BN-81/3i : a) uściślono oznaczenie, b) zmieniono wymagania dotyczące materiału uszczelek. 7 Ppłyta uszczelkarska Wymagania normy spełnia np. płyta uszczelkarska GAMBIT AF-300 produkowana przez Przedsiębiorstwo Państwowe GAMBIT, ul. Wojska Polskiego 16, Lubawka. ZN
45 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Cięgna gazoszczelne ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto cięgna gazoszczelne zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-71/H Stal odporna na korozję (nierdzewna i kwasoodporna) - Gatunki PN-92/H Stopy miedzi do przeróbki plastycznej - Stopy miedzi z cynkiem - Gatunki PN-76/M Smarowniczki kulkowe ciśnieniowe z główką zaokrągloną PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych -Wymagania i badania PN-EN ISO 1234:2001 Zawleczki PN-EN 22339:2000 Kołki stożkowe nie hartowane ' PN-EN 22341:2000 Sworznie z łbem PN-EN ISO 4032:2002 Nakrętki sześciokątne, odmiana 1- Klasy dokładności A i B PN-ISO 965-1:2001 Gwinty metryczne ISO ogólnego przeznaczenia - Tolerancje - Część 1: Zasady i dane podstawowe 2 Klasyfikacja i oznaczenie 2.1 Typy Rozróżnia się dwa typy cięgien gazoszczelnych: - A - bez uchwytu, - B - z uchwytem. 2.2 Przykład oznaczenia cięgna gazoszczelnego typu A o skoku H = 100 mm: CIĘGNO GAZOSZCZELNE A100 ZN Główne wymiary i masa - według rysunków 1 i 2 oraz tablicy 1.
46 H Rysunek 2 Cięgno typu B L Tablica 1 Największe obciąienie cięgna kn Masa zespołu kg mm ,6 0,60 Typ A ,6 0,65 Typ B 100-1,6 0,70 4 Materiał Korpus, dławik, uchwyt i widełki - stal SOS lub SOSY wg PN-88/H Cięgno - mosiądz M63 wg PN-92/H lub stal 2H13 wg PN-71/H Wykonanie Korpus, dławik, widełki i cięgno - obrobione. Uchwyt - gięty i spawany. Gwint metryczny zwykły i drobnozwojny w klasie średniodokładnej wg PN-ISO 965-1: Istotne zmiany wprowadzone w stosunku do BN-81/ ,14: a) uściślono oznaczenie, b) zmieniono wymagania dotyczące materiału. 7 Szczeliwo Wymagania normy spełnia np. szczeliwo grafitowe teflonowane na temperaturę do +250 C produkowane przez Zakłady Wyrobów Uszczelniających i Termoizolacyjnych POLONIT Sp. z o.o., ul. Dąbrowskiego 207/225, Łódź. ZN
47 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Skrzynki dźwigni zdalnych sterowań ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto skrzynki dźwigni zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia Gatunki PN-74/H Stal sprężynowa (resorowa) Gatunki PN-69/M Liny stalowe T 6x 19+A PN-92/M Kausze ogólnego przeznaczenia do lin stalowych PN-88/M Nity ze łbem kulistym PN-90/P Wyroby powroźnicze konopne PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-EN ISO 1234:2001 Zawleczki PN-EN 22341:2000 Sworznie z łbem BN-85/ Rury stalowe bez szwu do budowy statków BN-81/ Wyposażenie statków śródlądowych - Sploty lin stalowych ZN :2002 Sterowanie zdalne ręczne urządzeń okrętowych - Cięgna gazoszczelne 2 Klasyfikacja i oznaczenie 2.1 Typy Rozróżnia się dwa typy skrzynek dźwigni: - A - bez drzwiczek, - B - z drzwiczkami. 2.2 Przykład oznaczenia skrzynki dźwigni zdalnych sterowań typu A z liczbą dźwigni n = 4: SKRZYNKA DŹWIGNI A4 ZN Główne wymiary i masa - według rysunków od 1 do 3 i tablicy 1. 4 Wyszczególnienie części, materiał i wykonanie - według tablicy 1.
48 Rysunek 1 Skrzynki dźwigni typu A i B 5 Wykonanie Spawane i częściowo obrobione. Cięgna gazoszczelne ustawić przed spawaniem tak, aby smarowniczki znajdowały się w płaszczyźnie tylnej ścianki skrzynki. Skrzynki typu B wyposażyć w zawiasy rozłączne tak, aby drzwiczki były zdejmowalne. Splot ucha z kauszą odmiany C - wg BN-81/ Dopuszcza się inny sposób mocowania końca liny na kauszy, lecz nie mniej skuteczny. 6 Pozostałe wymagania i badania - wg PN-W-33059:1998. ZN
49 Tablica 1 n Liczba L sztuk w L1 mm zespole a A T 17,3 24,0 31,7 39,4 47,2 55,0 62,8 70,6 78,4 86,2 94,0 101,8 109,6 117,4 125,2 Masa B kg Typ 18,6 25,9 34,2 42,4 50,8 59,1 67,5 75,8 84,2 92,6 101,0 109,3 117,7 126,0 134,4 Nr części Nazwa części wielkość części A B na rysunku 1 1 korpus drzwiczki dźwignia - n 4 kątownik węzlówka Material stal St3SX wg PN-88/II wspornik - 2n 7 zacisk - n stal 50S wg PN-74/H rura okrętowa 44,Sx3,6 R35 n BN-85/ cięgno gazoszczelne A200 n ZN : sworzeń B-1Ox30-St n PN-EN 22341: zawleczka 2x 16-St-A4U n PN-EN ISO ł234: lina 5,0-T 6x 19+Ao-Z/s-n-II-g-180 o długości 760 mm n PN-69/M kausza 6 oc 2n PN-92/M sznurek konopny 2,5 Z o długości 500 mm 2n PN-90/P IS sworzeń B-12x40-St n PN-EN 22341: zawleczka 3,2x20-St-A4U n PN-EN ISO 1234: I nit 3x8-B 2n PN-88/M ZN
50 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Rolki prowadzące ZN Zamiast: BN 81/ Wstęp 1.1 Zakres normy Normą objęto rolki prowadzące linkę zdalnych ręcznych sterowań urządzeń okrętowych stosowanych na statkach wodnych. 1.2 Normy powołane PN-88/H Stal niestopowa konstrukcyjna ogólnego przeznaczenia - Gatunki PN-92/H Stopy miedzi do przeróbki plastycznej - Stopy miedzi z cynkiem - Gatunki PN-81/H Blacha stalowa cienka do tłoczenia PN-77/M Podkładki sprężyste PN-W-33059:1998 Sterowanie zdalne ręczne urządzeń okrętowych - Wymagania i badania PN-90/W Osprzęt takielunkowy okrętowy - Krążki do lin stalowych PN-EN ISO 1234:2001 Zawleczki PN-EN 22341:2000 Sworznie z łbem PN-EN ISO 4014:2002 Śruby z łbem sześciokątnym - Klasy dokładności A i B PN-EN ISO 4032:2002 Nakrętki sześciokątne, odmiana 1 - Klasy dokładności A i B 2 Klasyfikacja i oznaczenie 2.1 Typy W zależności od obudowy rozróżnia się dwa typy rolek: - A - otwarte, - B - obudowane. 2.2 Przykład oznaczenia rolki typu B: ROLKA B ZN Wymiary i masa Główne wymiary w mm według rysunków 1 i 2. Masa: rolki typu A - 0,40 kg, typu B - 1,00 kg. Rysunek 1 Rolka typu A
51 Rysunek 2 Rolka typu A 4 Materiał Korpus rolki typu A - stal St3SX wg PN-88/H Korpus rolki typu B - blacha do tłoczenia Z-II-T wg PN-81/H-92121, tuleja dystansowa - mosiądz M63 wg PN-92/H Wykonanie Osłona krążka rolki typu A obrobiona częściowo. Wykonanie rolki typu B powinno zapewniać dowolne ustawienie króćca w zakresie 25 od pionu w obu kierunkach. Korpus rolki typu B - tłoczony i spawany, tuleja dystansowa obrobiona ZN
52 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Mechanizm prosty ZN Zamiast: ZN-65/ Rys. 1 Mechanizm prosty gazoszczelny 1. Oznaczenie MECHANIZM PROSTY ZN-72/ Wyszczególnienie części Numer Nazwa części i wyróżnika części 2 Wrzeciono 3 Śruba pociągowa 4 Prowadnica śruby pociągowej 5 Tuleje k-25/32x20-ma58 6 Pierścień osadczy sprężynujący 7 Smarowniczka M6-Ms Ilość sztuk
53 2. Wymiary korpusu Rys.2 Korpus/część 1/ 4.Materiał, Korpus / część 1/ stal St3s lub St3SX wg PN-72/H Masa 2,8kg 6.Wykonanie Korpus/części 1/częściowo obrobiony spawany. Gwint metryczny zwykły w klasie średniodokładnej wg PN -70/M ZN
54 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Mechanizm prosty gazoszczelny 375 ZN Zamiast: ZN-65/ Rys.1 Mechanizm prosty gazoszczelny 1.Oznaczenie: MECHANIZM PROSTY GAZOSZCZELNY ZN 72/ Wyszczególnienie części Numer części Nazwa części i wyróżnik Ilość sztuk 2 Wrzeciono 1 3 Śruba pociągowa 1 4 Prowadnice śrub pociągowej 1 5 Pierścień Dławik Tuleje K-25/32x20-MA Pierścień osadczy sprężynujący 25z 1 9 Smarowniczka M6-Ms 1
55 3.Wymiary korpusu Rys.2 Korpus/część 1/ 4.Materiał. Korpus/część 1/stal St3S lub ST3SX wg PN-72/H Masa-3,2kg 6.Wykonanie. Korpus/część 1/częściowo obrobiony spawany. Gwint metryczny zwykły i drobnozwojny w klasie średniodokładnej wg PN-70/M ZN
56 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Mechanizm dźwigniowy ZN Zamiast: ZN-65/ Oznaczenie MECHANIZM DZWIGNIOWY ZN-72/ Wyszczególnienie części Numer Ilość Nazwa czqóci i vfyrdtnik czjści sztuk 2 Wałek 1 3 Dźwignie 1 4 Kamioń 1 5 Tulejo K-25/3?x20 - NA5E3 2 6 Tuleja K-16/22x12- MA Sworzeń 12xb5 1 8 Podkładka Zawleczka 3,2x Pierścień osadczy sprążynujecy 16z 1 11 Smarowniczko M6-Ma 1
57 4.Materiał.Korpus /część 1/ stal St3S lub St3SX wg PN-72/H Masa -3,5 kg 6. Wykonanie. Korpus / część 1/częściowe obrobione spawany. Gwint metryczny drobnozwojny w klasie średniodokładnej wg PN-70/M Pozostałe wymagania techniczne wg ZN-72/ ZN
58 STEROWANIE ZDALNE RĘCZNE URZĄDZEŃ OKRĘTOWYCH Mechanizm dźwigniowy gazoszczelny ZN Zamiast: ZN-65/ Oznaczenie MECHANIZM DŹWIGNIOWY GAZOSZCZELNY ZN-72/ Wyszczególnienie części Numer części Nazwa części i wyróżnik Ilość sztuk 2 Wałek 1 3 Dxwignia 1 4 Kamień 1 6 Pierścień Dławik Tuleje Ka25 32x20.- MA Tuleja K-16/22x12 - NA Sworzeń 12x Podkladke Zawleczka S 3,2x Pierścień osadczy sprężynyjący 1 13 Smarowniczka M6 -Ms 1
59 3.Wymary korpusu 4.Materiał. Korpus/część 1 / stal St3S lub St3SX wg PN-72/H Masa 4kg 6.Wykonanie. Korpus / część 1 / częściowo obrobiony spawany. Gwint metryczny drobnozwojny w klasie średniodokładnej wg PN-70/M ZN
