Wymiary. Dane techniczne

Transkrypt

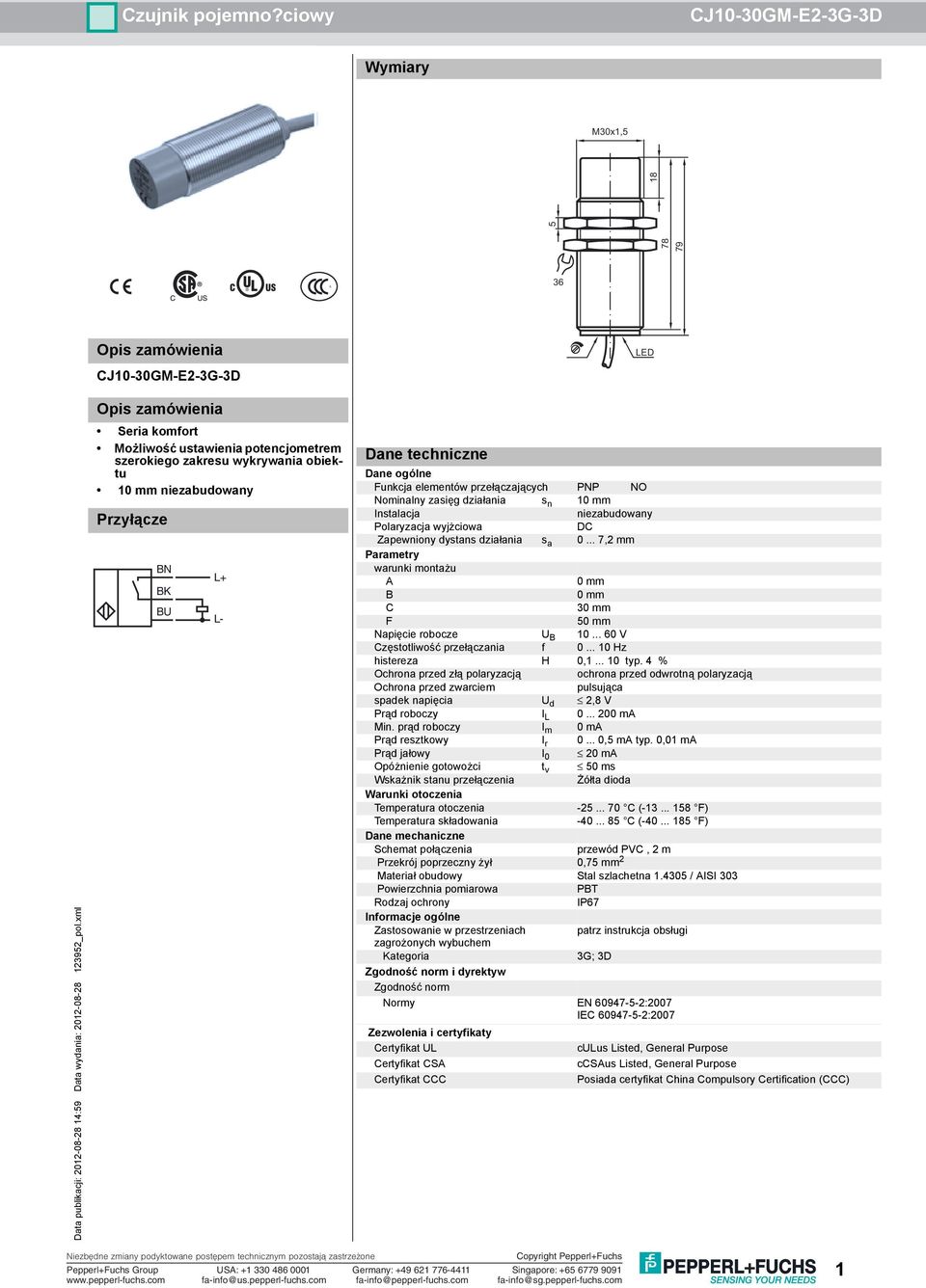

1 Wymiary M30x1, S 36 Opis zamówienia LED Opis zamówienia Seria komfort Możliwość ustawienia potencjometrem szerokiego zakresu wykrywania obiektu 10 mm niezabudowany Przyłącze BN BK BU L+ L- Dane techniczne Dane ogólne Funkcja elementów przełączających PNP NO Nominalny zasięg działania s n 10 mm Instalacja niezabudowany Polaryzacja wyjżciowa DC Zapewniony dystans działania s a ,2 mm Parametry warunki montażu A 0 mm B 0 mm C 30 mm F 50 mm Napięcie robocze U B V Częstotliwość przełączania f Hz histereza H 0, typ. 4 % Ochrona przed złą polaryzacją ochrona przed odwrotną polaryzacją Ochrona przed zwarciem pulsująca spadek napięcia U d 2,8 V Prąd roboczy I L ma Min. prąd roboczy I m 0 ma Prąd resztkowy I r ,5 ma typ. 0,01 ma Prąd jałowy I 0 20 ma Opóżnienie gotowożci t v 50 ms Wskażnik stanu przełączenia Żółta dioda Warunki otoczenia Temperatura otoczenia C ( F) Temperatura składowania C ( F) Dane mechaniczne Schemat połączenia przewód PVC, 2 m Przekrój poprzeczny żył 0,75 mm 2 Materiał obudowy Stal szlachetna / AISI 303 Powierzchnia pomiarowa PBT Rodzaj ochrony IP67 Zastosowanie w przestrzeniach patrz instrukcja obsługi zagrożonych wybuchem Kategoria 3G; 3D Zgodność norm i dyrektyw Zgodność norm Normy EN :2007 IEC :2007 Zezwolenia i certyfikaty Certyfikat UL culus Listed, General Purpose Certyfikat CSA ccsaus Listed, General Purpose Certyfikat CCC Posiada certyfikat China Compulsory Certification (CCC) 1

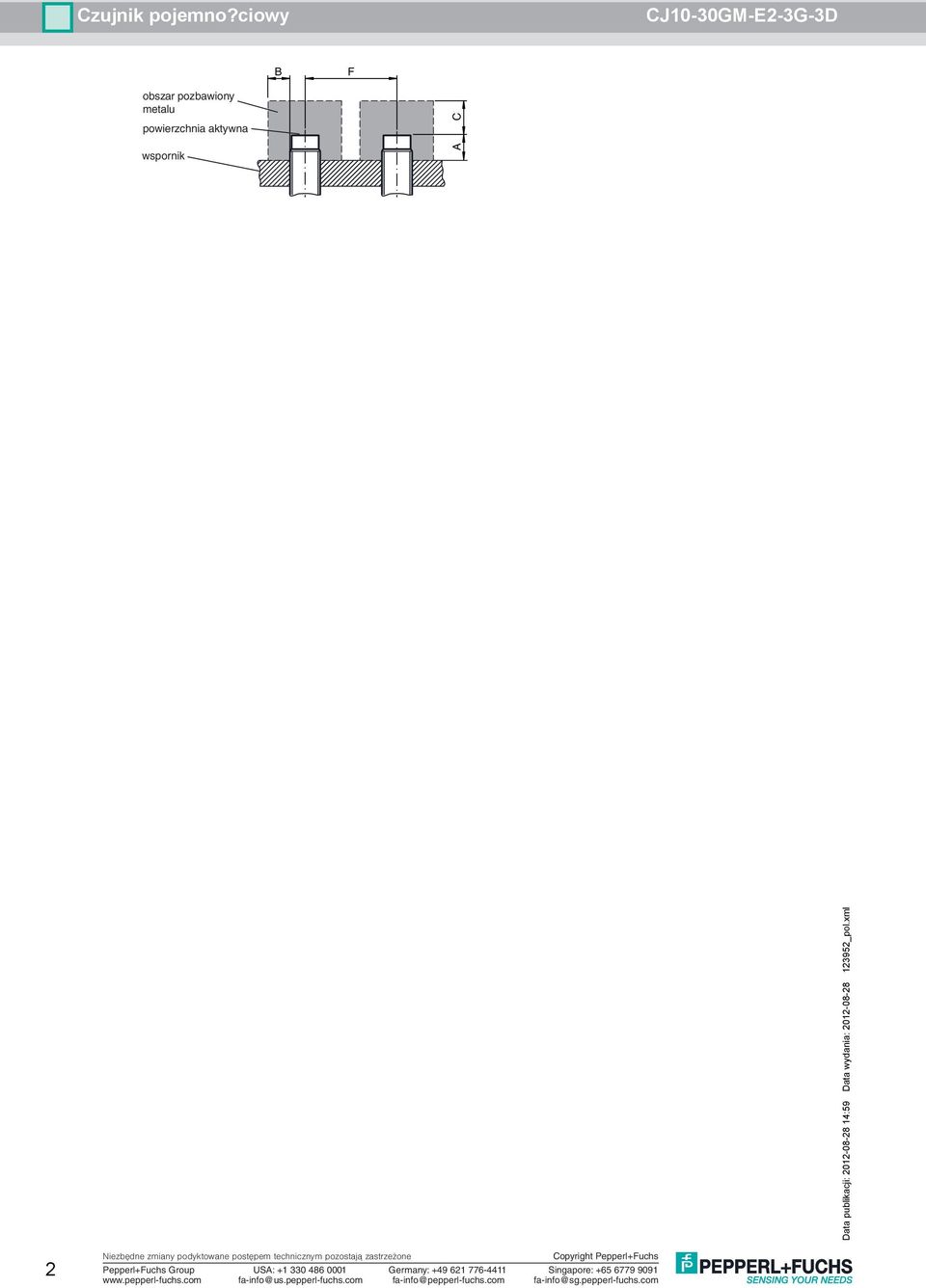

2 B F obszar pozbawiony metalu powierzchnia aktywna wspornik C A 2

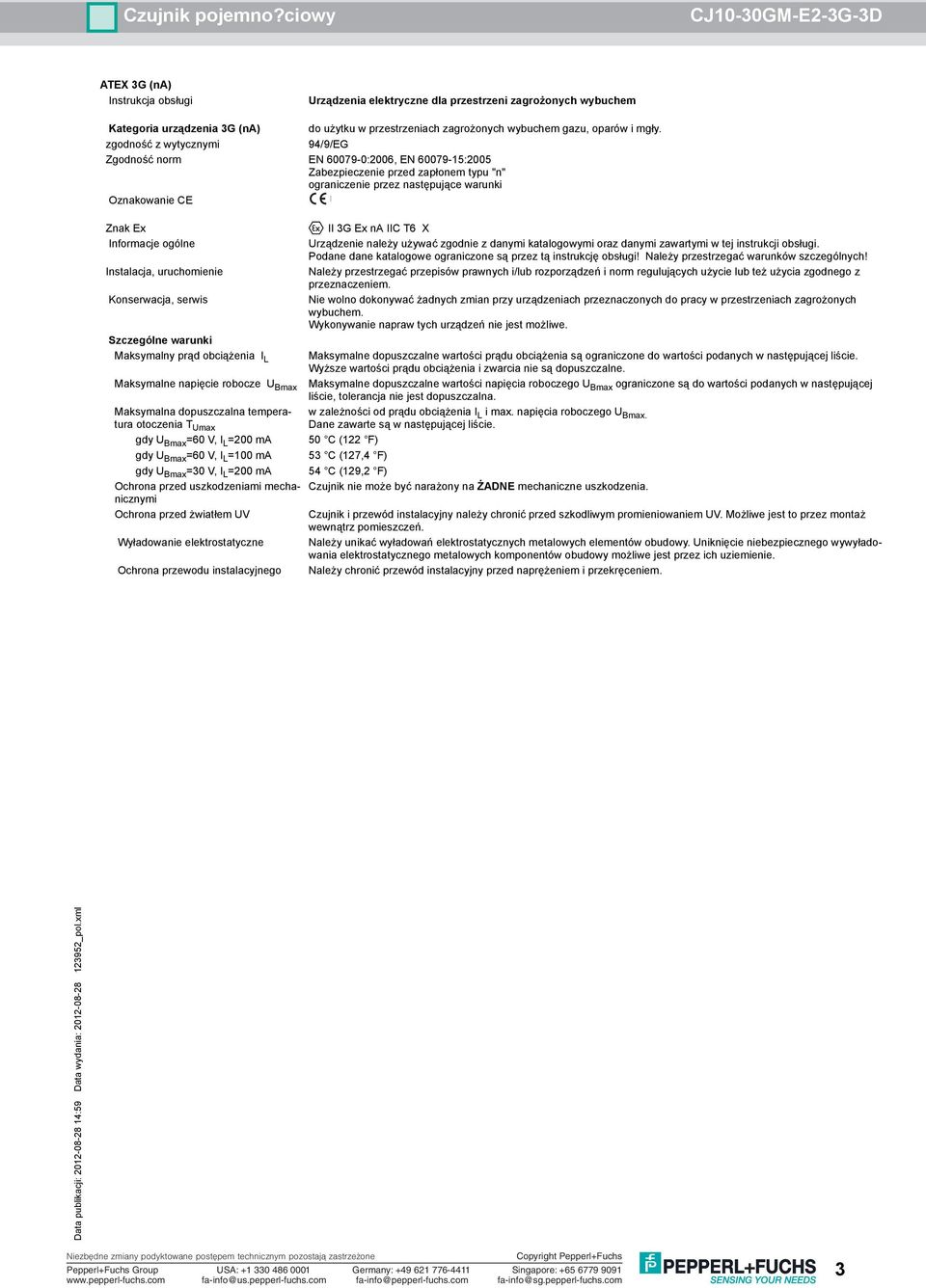

3 ATEX 3G (na) Kategoria urządzenia 3G (na) do użytku w przestrzeniach zagrożonych wybuchem gazu, oparów i mgły. Zgodność norm EN :2006, EN :2005 Zabezpieczenie przed zapłonem typu "n" Maksymalna dopuszczalna temperatura otoczenia T Umax gdy U Bmax =60 V, I L =200 ma gdy U Bmax =60 V, I L =100 ma gdy U Bmax =30 V, I L =200 ma Ochrona przed żwiatłem UV Ochrona przewodu instalacyjnego II 3G Ex na IIC T6 X Podane dane katalogowe ograniczone są przez tą instrukcję obsługi! Należy przestrzegać warunków szczególnych! Dane zawarte są w następującej liście. 50 C (122 F) 53 C (127,4 F) 54 C (129,2 F) Czujnik nie może być narażony na ŻADNE mechaniczne uszkodzenia. Czujnik i przewód instalacyjny należy chronić przed szkodliwym promieniowaniem UV. Możliwe jest to przez montaż wewnątrz pomieszczeń. Należy chronić przewód instalacyjny przed naprężeniem i przekręceniem. 3

4 ATEX 3D WskazĂłwka Niniejsza instrukcja obowiä zuje tylko wobec produktăłw zgodnych z normä EN , waĺľne do ZwrĂłciÄ uwagä na oznaczenie EX na czujniku lub doĺ Ä czonej etykiecie samoprzylepnej Kategoria urządzenia 3D do użytku w przestrzeniach zagrożonych wybuchem z obecnością nieprzewodzącego palnego pyłu Zgodność norm EN Ochrona poprzez obudowę Maksymalne nagrzanie II 3D IP67 T 90 C (194 F) X Podane dane katalogowe ograniczone są przez tą instrukcję obsługi! Należy przestrzegać warunków szczególnych! Dane zawarte są w następującej liście. zawiera informację o max. temperaturze powierzchni urządzenia przy max. temperaturze otoczenia. gdy U Bmax =60 V, I L =200 ma 20 K gdy U Bmax =60 V, I L =100 ma 17 K gdy U Bmax =30 V, I L =200 ma 15 K Czujnik nie może zostać uszkodzony mechanicznie. Ochrona przewodu instalacyjnego Należy chronić przewód instalacyjny przed naprężeniem i przekręceniem. 4

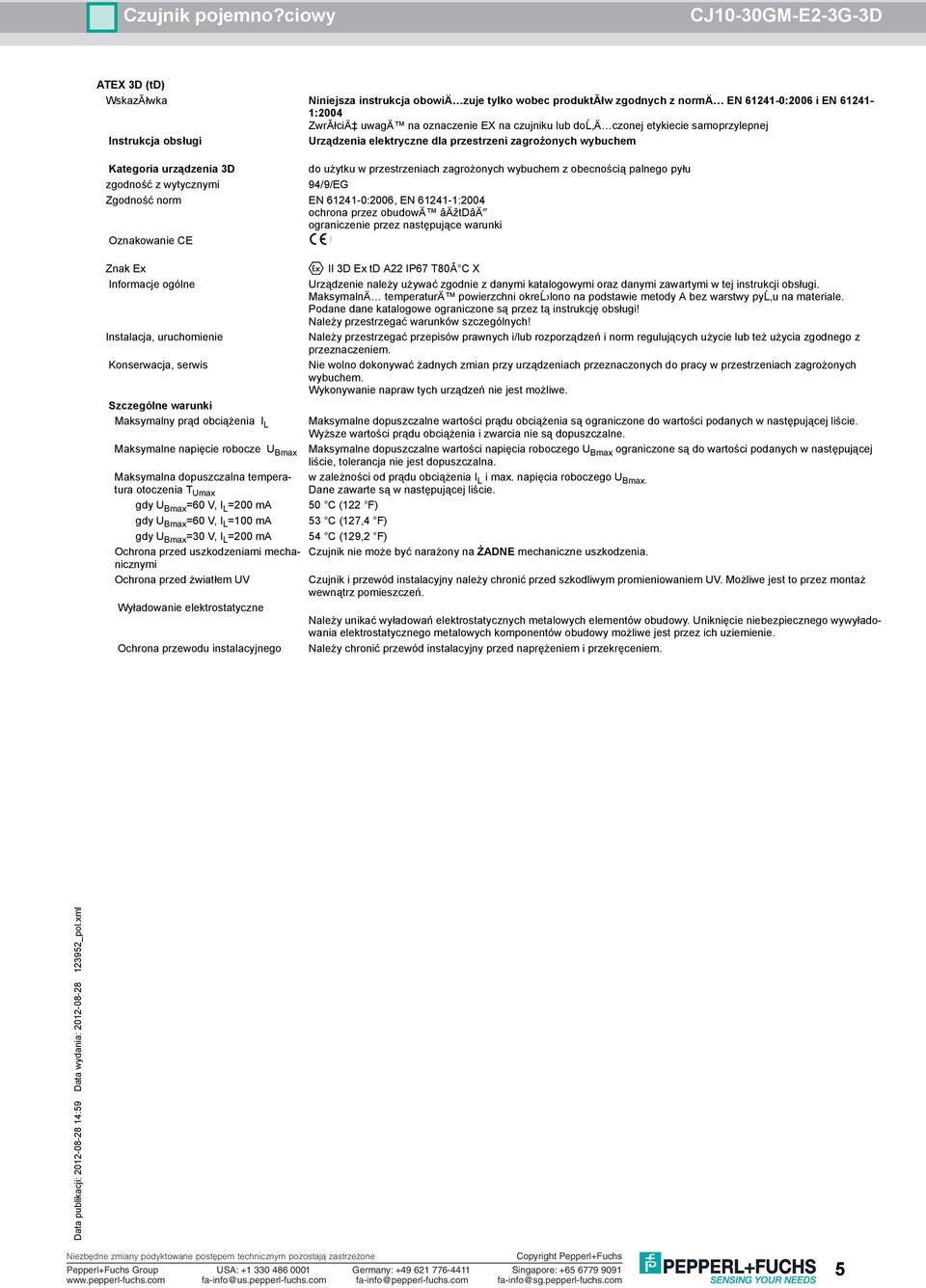

5 ATEX 3D (td) WskazĂłwka Niniejsza instrukcja obowiä zuje tylko wobec produktăłw zgodnych z normä EN :2006 i EN :2004 ZwrĂłciÄ uwagä na oznaczenie EX na czujniku lub doĺ Ä czonej etykiecie samoprzylepnej Kategoria urządzenia 3D do użytku w przestrzeniach zagrożonych wybuchem z obecnością palnego pyłu Zgodność norm EN :2006, EN :2004 ochrona przez obudowä âäžtdâä Maksymalna dopuszczalna temperatura otoczenia T Umax gdy U Bmax =60 V, I L =200 ma gdy U Bmax =60 V, I L =100 ma gdy U Bmax =30 V, I L =200 ma Ochrona przed żwiatłem UV Ochrona przewodu instalacyjnego II 3D Ex td A22 IP67 T80Â C X MaksymalnÄ temperaturä powierzchni okreĺ lono na podstawie metody A bez warstwy pyĺ u na materiale. Podane dane katalogowe ograniczone są przez tą instrukcję obsługi! Należy przestrzegać warunków szczególnych! Dane zawarte są w następującej liście. 50 C (122 F) 53 C (127,4 F) 54 C (129,2 F) Czujnik nie może być narażony na ŻADNE mechaniczne uszkodzenia. Czujnik i przewód instalacyjny należy chronić przed szkodliwym promieniowaniem UV. Możliwe jest to przez montaż wewnątrz pomieszczeń. Należy chronić przewód instalacyjny przed naprężeniem i przekręceniem. 5
