Miernik wilgotności MO297 Meterlink Extech, z termometrem na podczerwień

Transkrypt

1 Miernik wilgotności MO297 Meterlink Extech, z termometrem na podczerwień Miernik wilgotności MO297 Meterlink Extech, z termometrem na podczerwień Nr produktu Opis miernika 1. czujnik temperatury na podczerwień Strona 1 z 11

2 2. wskaźnik laserowy 3. czujnik wilgotności 4. czujnik temperatury 5. wyświetlacz LCD 6. przycisk Wilgotność względna 7. funkcja / przycisk zerujący 8. przycisk termometru na podczerwień 9. Przycisk Alarm set 10. dostosowanie alarmu w dół / przycisk wyślij 11. włącz / wyłącz - przycisk zasilania 12. zdalne wejście jack pin sondy (na dole) 13. komora baterii (z tyłu) 14. dostosowanie alarmu / przycisk Bluetooth 15. Wilgoć / Przycisk względna 16. Pokrywa ochronna Wyświetlacz LCD 1. Min Max minimalna i maksymalna wartość 2. Wysoki, niski limity alarmu 3. INT EXT wewnętrzna / zewnętrzna sonda 4. mbar ciśnienie pary 5. kpa ciśnienie pary 6. wilgotność w GPP 7. wilgotność w g/kg 8. MOIST funkcja wilgotności 9. RH% - tryb wilgotności względnej 10. COND funkcja kondensacji 11. APO funkcja auto wyłączania 12. DEW temperatura punktu rosy 13. C/F jednostki temperatury niski poziom baterii 15. MEM wskaźnik pamięci Strona 2 z 11

3 16. - wskaźnik laserowy włączony 17. -włączony Bluetooth Uwaga Należy zachować szczególną ostrożność, podczas używania wskaźnika laserowego Nie wolno kierować wiązki lasera w kierunku oczu Nie używaj lasera w pobliżu gazów wybuchowych lub w inny obszarach zagrożonych wybuchem Funkcje szybkie wskazywanie poziomu wilgoci w materiałach korzystając bezstykowej technologii bez uszkodzenia powierzchni Opcjonalny pilot zdalnej sondy typu Pin (MO290-P) pozwala na pomiar wilgotności w różnych poziomach penetracji (długość kabla 3ft/0,9m) Czytelny, duży podwójny wyświetlacz z podświetleniem funkcji Jednocześnie wyświetla % wilgotności drewna lub materiału badanego i temperatury powietrza, temperatury IR, lub wilgotność Zaprojektowany opatentowany podczerwony projekt bezstykowego pomiaru temperatury 8;1 Odległość do wykrycia współczynnika emisyjności 0,95 Wbudowana sonda wilgotności / Czujnik temperatury mierzy wilgotność względną, temperatura powietrza, wilgotność powietrza (GPP) i punkt rosy (DP) Temperatura otoczenia i powierzchni ciśnienie pary Automatyczne obliczanie temperatury różnicowej (IR - DP) Min / Max przechowywanie danych Wewnętrzna pamięć 20 pkt Automatyczne wyłączanie i sygnalizacja niskiego napięcia baterii Wymiana baterii 1. Wyłącz miernik 2. Odkręć głowną śrubę Philipc i zdejmij tylną pokrywę Strona 3 z 11

4 3. Wymień baterię 9V 4. Zamontuj tylną pokrywę Działanie Zasilanie miernika 1. Usuń nasadkę ochronną czujnika RH przed użyciem 2. Naciśnij przycisk aby włączyć miernik 3. Jeżeli pojawi się ikonka lub urządzenie się nie włączy, wymień baterie. Pomiar wilgotności (punkt rosy, GPP, g/kg) 1. Naciśnij przycisk aby włączyć miernik 2. Naciśnij przycisk RH 3. Względna wilgotność zostanie wyświetlona na pierwszym wyświetlaczu, a temperatura zostanie wyświetlona na drugim wyświetlaczu 4. Naciśnij strzałkę w gorę albo w doł aby zmienić jednostkę temperatury 5. Naciśnij przycisk MODE aby wyświetlić punkt rosy 6. Naciśnij przycisk MODE aby wyświetlić GPP ( F) lub g/kg ( C). Naciśnij strzałki lub aby przełączyć się pomiędzy GPP a g/kg Bezstykowy pomiar wilgotności 1. Naciśnij przycisk aby włączyć miernik 2. Naciśnij przycisk MOIST aby wybrać pomiar wilgotności. MOIST i INT (wewnętrzny bezstykowy czujnik) pojawi się na wyświetlaczu. 3. Przytrzymaj miernik tak, że tył czujnika nie zakłócają żadne przeszkody lub ręka. Odczyt powinien być bliski 0.0. Jeżeli nie przytrzymaj przycisk ZERO przez więcej niż 2 sekundy i pojawi się ikona ZERO. 4. Umieść tylny czujnik na powierzchni badanego materiału i odczytaj względną wartość wilgoci. Stykowy pomiar temperatury 1. Podłącz zewnętrzny czujnik stykowy do gniazda w dolnej sześciu przyrządu. 2. Naciśnij przycisk aby włączyć miernik 3. Naciśnij przycisk MOIST dwa razy aby wybrać pomiar wilgotności. MOIST i EXT (zewnętrzny probnik) pojawi się na wyświetlaczu. 4. Naciśnij szpilki sondy do materiału i odczytaj zawartość wilgoci % na wyświetlaczu. Pomiar temperatury przez podczerwień 1. Naciśnij przycisk aby włączyć miernik 2. Naciśnij przycisk IRT aby włączyć termometr na podczerwień i wskaźnik laserowy. Ikona wskaźnika laserowego będzie migać na wyświetlaczu gdy tryb jest aktywny. 3. Naciśnij strzałki lub aby zmienić jednostki temperatury 4. Skieruj wskaźnik laserowy na powierzchnię i odczytaj temperaturę na drugim wyświetlaczu. Strona 4 z 11

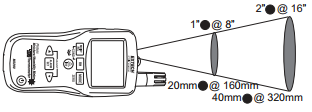

5 5. Zwolnij przycisk IRT. Ostatni pomiar temperatury pozostanie na wyświetlaczu przez ok. 10 sekund przed powrotem do pomiaru temperatury otoczenia. Wyświetlanie IRT MIN MAX Miernik może zostać tak ustawiony, żeby pokazywał minimalną bądź maksymalną temperaturę podczas pomiaru IR. 1. Z licznika w trybie IR wstrzymania, naciśnij przycisk MODE. "MIN" pojawi się na wyświetlaczu. 2. Naciśnij przycisk IRT aby włączyć termometr IR. Miernik wyświetli minimalną temperaturę mierzoną i zaktualizuje jeżeli zmierzono niższą temperaturę. 3. Naciśnij przycisk MODE 2 razy aby aktywować tryb MAX i postepuj jak opisano powyżej. 4. Temperatura minimalna lub maksymalna nie jest przechowywana po wyjściu z funkcji. Urządzenie wychodzi automatycznie z funkcji MIN MAX po 10 sekundach. Pole widzenia podczerwieni Upewnij się, że pożądany cel jest większy niż pole powierzchni. Ponieważ odległość od obiektu wzrasta, plamka powierzchni mierzona przez miernik staje się większa. Pole miernika podglądu wynosi 8:01, co oznacza, że w przypadku gdy licznik jest 8 cali (cm) od celu, średnica (spot) testowanego obiektu musi wynosić co najmniej 1 cal (cm). Patrz poniżej na schemacie: Uwaga: nie kieruj wiązki lasera bezpośrednio do oczu. Zwykle niska moc lasera nie stanowi niebezpieczeństwa, ale może stanowić jego potencjał jeżeli dłużej oddziałuje na oczy. Tryb kondensacji Funkcja Kondensacja alarmuje użytkownika, gdy temperatura powierzchni mierzonej przez Termometr IR jest blisko lub osiągnie temperaturę punktu rosy. 1. Naciśnij przycisk aby włączyć miernik 2. Jednocześnie naciśnij przycisk MOIST i RH. Pojawi się ikonka COND. 3. Skieruj miernik na powierzchnię, naciśnij przycisk IRT do pomiaru temperatury. Mały wyświetlacz wskazuje temperaturę powierzchni IR i duży Wyświetlacz wskazuje różnicę pomiędzy temperaturą IR i punktu rosy 4. Miernik następnie zgłosi możliwość skraplania się na tej powierzchni w następujący sposób: Jeżeli temperatura na IRT jest większa niż 14 C (25 F) powyżej punktu rosy, rożnica temperatur zostanie wyświetlona bez dodatkowego ostrzeżenia Strona 5 z 11

6 Jeżeli temperatura na IRT jest 3-14 C (5-25 F) wyższa od punktu rosy, rożnica temperatur zostanie wyświetlona wraz ze standardowym wskaźnikiem. Miernik powinien wydać sygnał dźwiękowy, że odczyt jest w obszarze ryzyka. Jeśli temperatura IRT jest mniejsza niż 3 C (5 F), powyżej punktu rosy, w Różnica temperatur zostanie wyświetlona wraz z migającym wskaźnikiem kondensacji.miernik powinien wydać sygnał dwukrotnie, aby potwierdzić, że odczyt jest w obszarze wysokiego ryzyka. 5. Naciśnij przycisk RH aby wyjść z trybu. Tryb ciśnienia pary Otaczające ciśnienie pary 1. Przy aktywnym trybie kondensacji, naciśnij przycisk MODE, aby wyświetlić Ciśnienie pary w mbar ( C) lub kpa ( C). Naciśnij przycisk lub, aby przełączać się pomiędzy mbar lub kpa. 2. Naciśnij przycisk MODE aby wyjść z funkcji ciśnienia pary Powierzchnia ciśnienia pary 1. Wejdź w tryb ciśnienia pary jak opisano powyżej 2. Naciśnij przycisk IRT i wyceluj laser w powierzchnię, która ma być zmierzona, na wyświetlaczu pojawi się powierzchnia ciśnienia pary w mbar ( F) lub kpa ( C). Alarm wysokiego i niskiego poziomu ustawień Wysokie i niskie punkty alarmowe mogą być ustawione dla wilgotności i pomiarow wilgotności. Ustawianie alarmu 1. Z wyświetlonym RH% jednocześnie naciśnij przycisk RH i MODE 2. Ikonka HIGH pojawi się na wyświetlaczu 3. Naciśnij strzałki lub aby ustawić pożądany gorny limit 4. Naciśnij przycisk STORE/ ALARM SET aby zapisać wartość i przejść do ustawienia dolnej wartości 5. Przy wyświetlonej ikonie LOW naciśnij strzałki lub aby ustawić pożądany dolny limit 6. Naciśnij przycisk STORE/ ALARM SET aby zapisać wartość i powrocić do normalnego trybu 7. Jeśli pomiar temperatury jest niższy niż ustawiony alarm lub wyższy niż ustawiony alarm, miernik będzie emitować krotki pojedynczy dźwięk co sekundę. Ustawianie alarmu wilgotności 1. Gdy MOIST jest wyświetlone, naciśnij jednocześnie MOIST i MODE 2. Ikona "HIGH" pojawi się na wyświetlaczu. Strona 6 z 11

7 3. Naciśnij strzałki lub, aby ustawić pożądany gorny limit. 4. Naciśnij STORE / ALARM SET, aby zapisać wartość i przejść do ustawienia dolnej wartości 5. Gdy ikona LOW jest na wyświetlaczu, naciśnij strzałki lub, aby ustawić pożądaną dolną granicę 6. Naciśnij przycisk STORE / ALARM SET, aby zapisać wartość i powrócić do normalnego trybu 7. Jeśli pomiar wilgotności jest niższy niż dolne ustawienie alarmu, miernik wyda sygnał dźwiękowy raz na sekundę Pamięć 8. Jeśli pomiar wilgotności jest wyższy niż górne ustawienie alarmu, miernik będzie wydawać sygnał ciągły Przechowywanie: 1. Z danych, które mają być zapisane na ekranie, naciśnij przycisk STORE, na 2 sekundy, aż pojawi się sygnał dźwiękowy. Dane zostaną zapisane. Numeryczny wyświetlacz nad ikonką MEM przejdzie do kolejnej pozycji. 2. Kiedy 20 miejsc pamięci się zapełni, jednostka zastąpi stare zapisane odczyty począwszy od miejsca w pamięci 01. Przywoływanie zapisanych odczytów: 1. Jednocześnie naciśniji zwolnij strzałki i, aby wyświetlić zapisane odczyty. Wyświetlacz numeryczny nad ikoną MEM będzie migać, a dane przechowywane w tej lokalizacji zostaną wyświetlone. 2. Naciśnij strzałki lub, aby przewijać w miejscach pamięci. 3. Aby powrócić do normalnego trybu pracy, naciśnij przycisk STORE. Usuwanie danych zapisanych w pamięci: 1. Aby usunąć zapisane dane, naciśnij i przytrzymaj strzałki i STIORE jednocześnie aż CLR pojawi się na wyświetlaczu. Auto wyłączanie Strona 7 z 11

8 Miernik przejdzie w stan uśpienia bo 30 minutowej bezczynności. Miernik wyemituje ostrzegawczy dźwięk 15 sekund przed wyłączeniem. Aby wyłączyć funkcję auto wyłączania naciśnij przycisk MODE podczas włączania miernika. Ikonka APO nie pojawi się, wskazując, że funkcja jest wyłączona. Komunikacja Bluetooth Ten miernik posiada moduł Bluetooth zaprojektowany do komunikowania się z kamerami FLIR T/B200, T/B300, T/B360, T/B400 or i/b60. Kombinacja miernika wilgotności i kamery jest używana do wykonywania pomiarow w budynkach. Ustawienie 1. Włącz MO297 bluetooth, naciskając i przytrzymując strzałkę przez dwie sekundy. Ikona Bluetooth pojawi się na wyświetlaczu. 2. Sparuj miernik z kamerą korzystając z menu kamery termicznej 3. Po sparowaniu, dane z MO297 będą stale aktualizowana na wyświetlaczu aparatu. 4. Odczyty zapisane w pamięci można przywołać i stosować do obrazow termicznych. Edycja obrazu Edycja zdjęć Jednego lub serii pomiarów można zastosować do jednego obrazu poprzez zapisywanie i wprowadzanie obrazu. Dane przechowywane w pamięci MO297 mogą być dodane do obrazu. T/B200, T/B300, T/B360, T/B400 Edycja obrazu 1. Wejście do trybu podglądu kamery (jedno naciśnięcie przycisku STORE). Strona 8 z 11

9 2. W trybie podglądu danych w czasie rzeczywistym lub wywołanych danych pamięci nie jest już przesyłany do obrazu, ale jest on wyświetlany w oknie podglądu. 3. Dane w oknie można zastosować do obrazu przez naciśnięcie przez 3 sekundy przycisku MO297 / SEND lub przycisk ADD w oknie podglądu aparatu. 4 Dane stosowane do obrazu w ten sposób zostaną wyliczone Typowy pomiar wilgotności i dokumentacja 1. Korzystanie z kamery identyfikuje potencjalne obszary wilgotnych ścian i stropow. 2. Użyj miernika wilgotności do pomiaru poziomu wilgotności w różnych miejscach podejrzanych, które mogą być znalezione. 3. Gdy wykryto miejsce zagrożone możesz je zapisać w pamięci urządzenia. 4. Wywołaj, odczyt z pamięci. Miernik wilgotności będzie teraz stale przekazywać poprzez bluetooth. 5. Użyj kamery, aby zrobić obraz termiczny obszaru ze znacznikiem identyfikacyjnym. Zapisane dane z miernika wilgotności będą również zapisywane na obrazie. FCC część 15 FCC Part 15 To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych Klasy B Urządzenie, zgodnie z częścią 15 przepisów FCC. Te limity mają na celu zapewnienie odpowiedniej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, używa i może emitować energię o częstotliwości radiowej i jeśli nie jest zainstalowane i używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia odbioru radiowego komunikacji. Jednakże, nie ma gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli urządzenie powoduje szkodliwe zakłócenia odbioru radiowego lub telewizji, co można sprawdzić włączając i wyłączając urządzenie, zachęca się użytkownika do próby usunięcia zakłóceń w jeden lub więcej z następujących sposobow: Strona 9 z 11

10 -Zmiana orientacji lub położenia anteny odbiorczej. -Zwiększenie odległości między urządzeniem a odbiornikiem. -Podłączenie sprzętu do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik jest podłączony. -Skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowym / telewizyjnym w celu uzyskania pomocy. Ostrzeżenie: Zmiany lub modyfikacje nie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawa użytkownika do używania urządzenia. Specyfikacja Funkcja Zakres Dokładność Bezstykowa wilgotność 0 99,9 Tylko względna Zewn. Stykowa wilgotność 0 99,9 Tylko wzgledna Bezstykowa głębokość Do 0,75 (19 mm) Pomiar RH 0 10% ± 3%RH 11-90% ± 2.5%RH % 3%RH Temperatura powietrza C ( F) ± 2.0 C (3.6 F) Temperatura IR F ± 9 F 32 F ± 2 F F Większy od ±3.5% or ±9 F -20 do -1 C ± 4.5 C 0 C ± 1 C C Większy od ±3.5% or ± 4.5 C Wyświetlacz 3-cyfrowy wyświetlacz podstawowy, 4-cyfrowy wyświetlacz pomocniczy Ciśnienie pary od 0 do 20.0kPA, liczony od temperatury i wilgotności względnej Punkt rosy od -30 do 100 C (-22 do 199 F) Proporcje mieszania 0-999GPP (0 do 160g/kg) Sample Rate 2 na sekundę Biała dioda LED Backlight Pamięć 20 zapisow Bluetooth zasięg 32 stóp (10 metrów) w przybliżeniu Temperatura pracy od 4 do 43 C (40 do 110 F) Strona 10 z 11

11 Temperatura przechowywania od -30 do 60 C (-14 do 140 F) Wilgotność podczas pracy: 90%, 0-30 C (32-86 F), 75%, C ( F), 45%, F (40-50 C) Wilgotność przechowywania 90% Zasilanie bateria 9V Żywotność baterii 6-8 tygodnie (4 godz / Użyj dni), przy użyciu baterii alkalicznych Automatycznie wyłączanie (APO) Po 30 minutach (nominalna) bezczynność. APO funkcja może być wyłączony przez użytkownika. APO Prąd spoczynkowy 50μA maksymalny Wymiary 165x70x38mm (6.5x2.8x1.5 ") Waga 210 g (7,4 uncji) Strona 11 z 11
