1 Using live working technology in the installation of AMI elements. Jacek Sztukowski ENERGA-OPERATOR SA Branch in Olsztyn Paweł Iwaniuk - ENERGA-OPERATOR SA Branch in Olsztyn Mirosław Schwann - ENERGA-OPERATOR SA Budapest, r.

2 Authors Live working Mirosław Schwann ENERGA-OPERATOR SA Headquarter Jacek Sztukowski Paweł Iwaniuk ENERGA-OPERATOR SA Branch in Olsztyn Budapest, r. 2

3 Miroslaw Schwann Polish Master electrical engineer. Employee Headquarters of ENERGA-OPERATOR SA. Lecturer, trainer and instructor of : electrical, safety and live working at the Technical University of Gdansk, technical secondary schools and International Training Centre of the Energy in Straszyn. Coauthor of technology for live working LV and MV. Conferences and seminars speaker. Budapest, r. 3

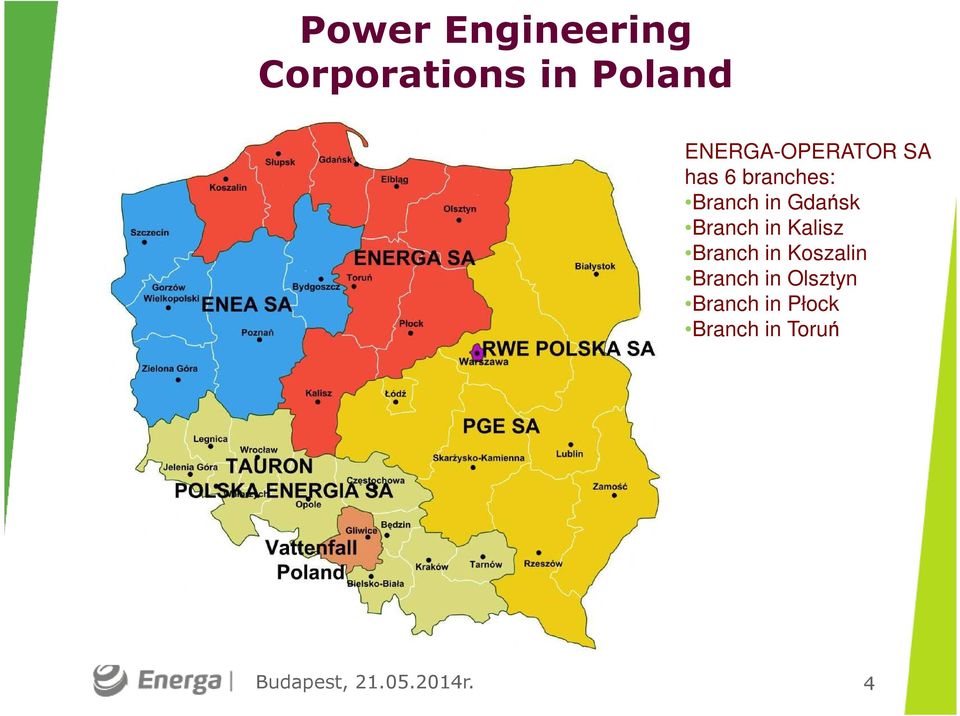

4 Power Engineering Corporations in Poland ENERGA-OPERATOR SA has 6 branches: Branch in Gdańsk Branch in Kalisz Branch in Koszalin Branch in Olsztyn Branch in Płock Branch in Toruń Budapest, r. 4

5 ENERGA SA 20 TWh of energy send per year 2,9 mln customers 3 wind farms 47 hydropowers 17% renewable energy Budapest, r. 5

6 AMI Climate Package 3 x 20% by the year 2020: imposes the limitation of greenhouse gas emission by 20%, raising the share of renewable energy sources in the energy balance to 20% increasing the energy efficiency by 20% Budapest, r. 6

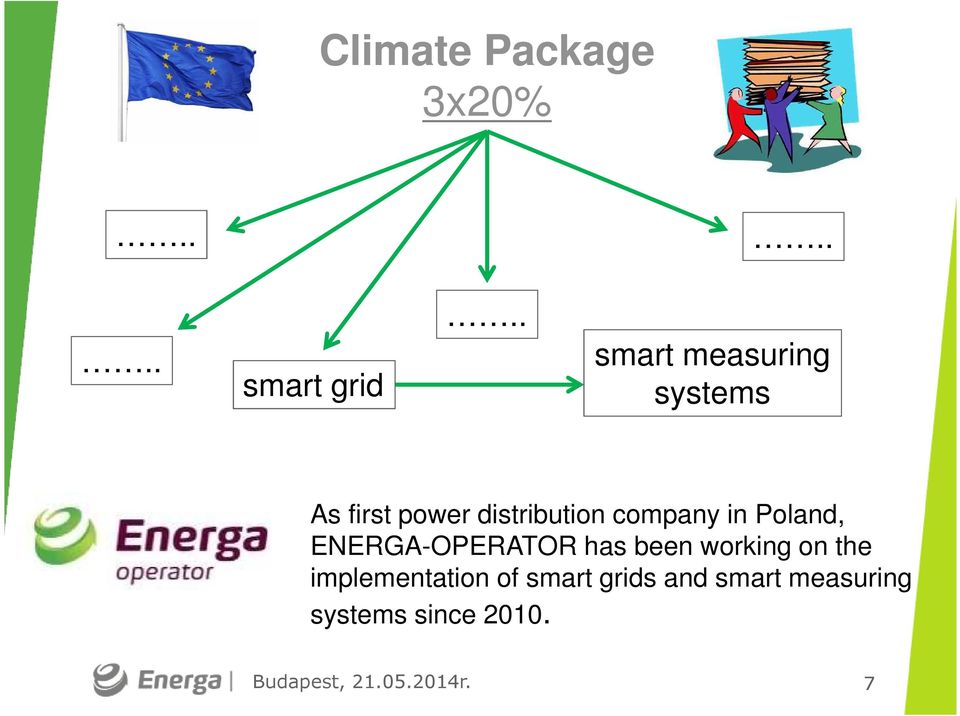

7 Climate AMI Package 3x20% smart grid.. smart measuring systems As first power distribution company in Poland, ENERGA-OPERATOR has been working on the implementation of smart grids and smart measuring systems since Budapest, r. 7

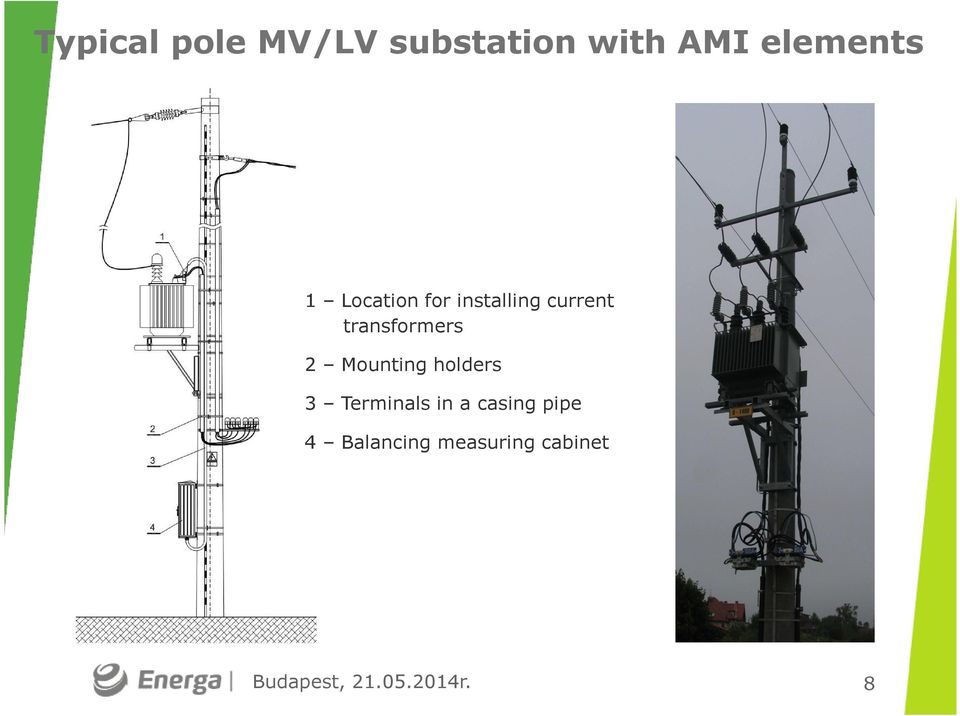

8 Typical pole MV/LV substation with AMI elements 1 Location for installing current transformers 2 Mounting holders 3 Terminals in a casing pipe 4 Balancing measuring cabinet Budapest, r. 8

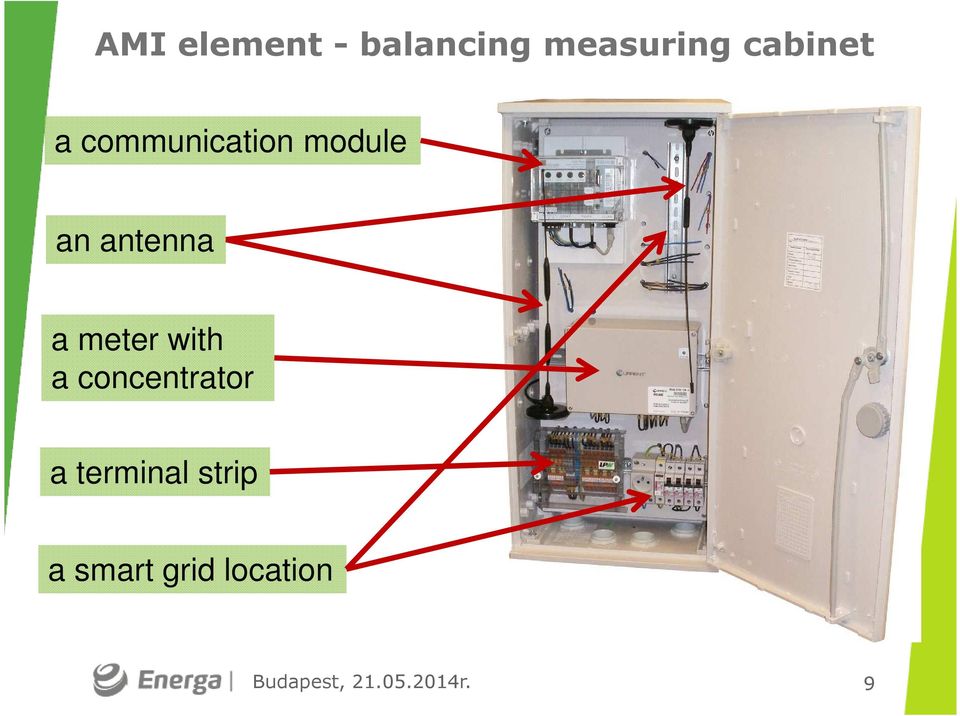

9 AMI element - balancing measuring cabinet a communication module an antenna a meter with a concentrator a terminal strip a smart grid location Budapest, r. 9

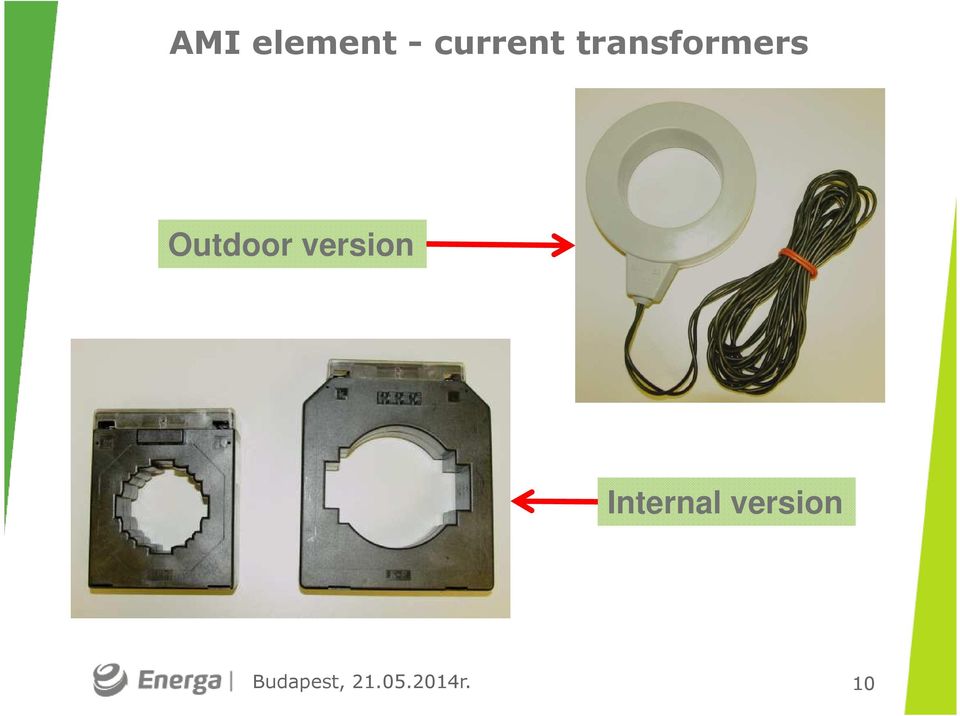

10 AMI element - current transformers Outdoor version Internal version Budapest, r. 10

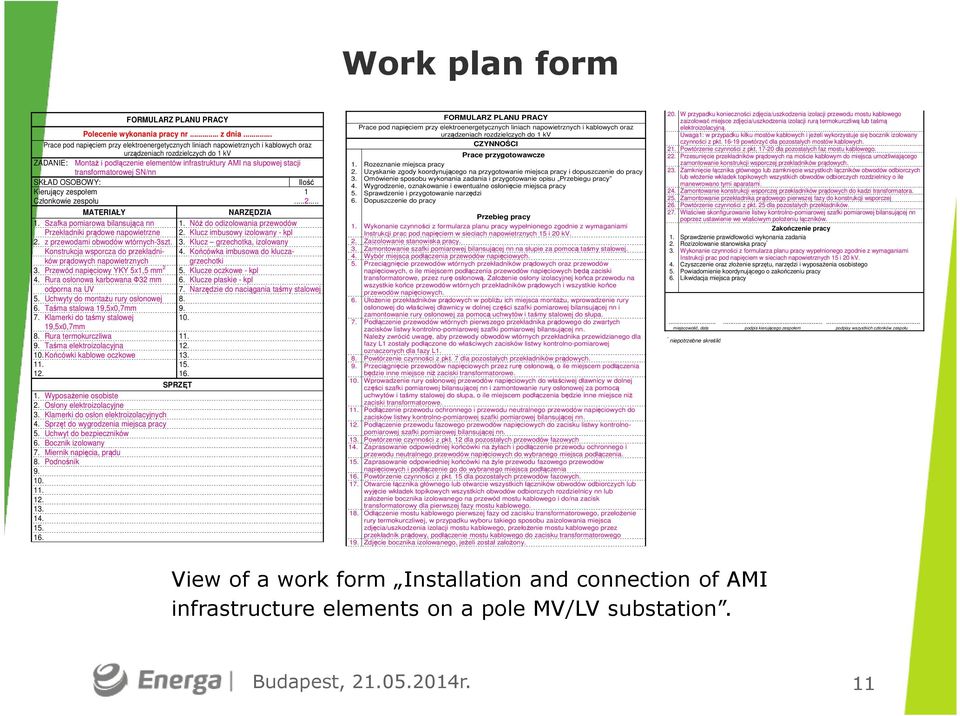

11 Work plan form FORMULARZ PLANU PRACY Polecenie wykonania pracy nr... z dnia... Prace pod napięciem przy elektroenergetycznych liniach napowietrznych i kablowych oraz urządzeniach rozdzielczych do 1 kv ZADANIE: Montaż i podłączenie elementów infrastruktury AMI na słupowej stacji transformatorowej SN/nn SKŁAD OSOBOWY: Ilość Kierujący zespołem 1 Członkowie zespołu MATERIAŁY NARZĘDZIA 1. Szafka pomiarowa bilansująca nn 1. Nóż do odizolowania przewodów Przekładniki prądowe napowietrzne 2. Klucz imbusowy izolowany - kpl 2. z przewodami obwodów wtórnych-3szt. 3. Klucz grzechotka, izolowany Konstrukcja wsporcza do przekładni- 4. Końcówka imbusowa do kluczaków prądowych napowietrznych grzechotki 3. Przewód napięciowy YKY 5x1,5 mm 2 5. Klucze oczkowe - kpl 4. Rura osłonowa karbowana Ф32 mm 6. Klucze płaskie - kpl odporna na UV 7. Narzędzie do naciągania taśmy stalowej 5. Uchwyty do montażu rury osłonowej Taśma stalowa 19,5x0,7mm Klamerki do taśmy stalowej ,5x0,7mm 8. Rura termokurczliwa Taśma elektroizolacyjna Końcówki kablowe oczkowe SPRZĘT 1. Wyposażenie osobiste 2. Osłony elektroizolacyjne 3. Klamerki do osłon elektroizolacyjnych 4. Sprzęt do wygrodzenia miejsca pracy 5. Uchwyt do bezpieczników 6. Bocznik izolowany 7. Miernik napięcia, prądu 8. Podnośnik FORMULARZ PLANU PRACY Prace pod napięciem przy elektroenergetycznych liniach napowietrznych i kablowych oraz urządzeniach rozdzielczych do 1 kv CZYNNOŚCI Prace przygotowawcze Rozeznanie miejsca pracy Uzyskanie zgody koordynującego na przygotowanie miejsca pracy i dopuszczenie do pracy Omówienie sposobu wykonania zadania i przygotowanie opisu Przebiegu pracy Wygrodzenie, oznakowanie i ewentualne osłonięcie miejsca pracy Sprawdzenie i przygotowanie narzędzi Dopuszczenie do pracy Przebieg pracy 1. Wykonanie czynności z formularza planu pracy wypełnionego zgodnie z wymaganiami Instrukcji prac pod napięciem w sieciach napowietrznych 15 i 20 kv. 2. Zaizolowanie stanowiska pracy. 3. Zamontowanie szafki pomiarowej bilansującej nn na słupie za pomocą taśmy stalowej. 4. Wybór miejsca podłączenia przewodów napięciowych. 5. Przeciągnięcie przewodów wtórnych przekładników prądowych oraz przewodów napięciowych, o ile miejscem podłączenia przewodów napięciowych będą zaciski transformatorowe, przez rurę osłonową. Założenie osłony izolacyjnej końca przewodu na wszystkie końce przewodów wtórnych przekładników prądowych i wszystkie końce przewodów napięciowych. 6. Ułożenie przekładników prądowych w pobliżu ich miejsca montażu, wprowadzenie rury osłonowej do właściwej dławnicy w dolnej części szafki pomiarowej bilansującej nn i zamontowanie rury osłonowej za pomocą uchwytów i taśmy stalowej do słupa. 7. Podłączenie przewodów wtórnych pierwszego przekładnika prądowego do zwartych zacisków listwy kontrolno-pomiarowej szafki pomiarowej bilansującej nn. Należy zwrócić uwagę, aby przewody obwodów wtórnych przekładnika przewidzianego dla fazy L1 zostały podłączone do właściwych zacisków listwy kontrolno-pomiarowej oznaczonych dla fazy L1. 8. Powtórzenie czynności z pkt. 7 dla pozostałych przekładników prądowych. 9. Przeciągnięcie przewodów napięciowych przez rurę osłonową, o ile miejscem podłączenia będzie inne miejsce niż zaciski transformatorowe. 10. Wprowadzenie rury osłonowej przewodów napięciowych do właściwej dławnicy w dolnej części szafki pomiarowej bilansującej nn i zamontowanie rury osłonowej za pomocą uchwytów i taśmy stalowej do słupa, o ile miejscem podłączenia będzie inne miejsce niż zaciski transformatorowe. 11. Podłączenie przewodu ochronnego i przewodu neutralnego przewodów napięciowych do zacisków listwy kontrolno-pomiarowej szafki pomiarowej bilansującej nn. 12. Podłączenie przewodu fazowego przewodów napięciowych do zacisku listwy kontrolnopomiarowej szafki pomiarowej bilansującej nn. 13. Powtórzenie czynności z pkt. 12 dla pozostałych przewodów fazowych 14. Zaprasowanie odpowiedniej końcówki na żyłach i podłączenie przewodu ochronnego i przewodu neutralnego przewodów napięciowych do wybranego miejsca podłączenia. 15. Zaprasowanie odpowiedniej końcówki na żyle przewodu fazowego przewodów napięciowych i podłączenie go do wybranego miejsca podłączenia 16. Powtórzenie czynności z pkt. 15 dla pozostałych przewodów fazowych. 17. Otwarcie łącznika głównego lub otwarcie wszystkich łączników obwodów odbiorczych lub wyjęcie wkładek topikowych wszystkich obwodów odbiorczych rozdzielnicy nn lub założenie bocznika izolowanego na przewód mostu kablowego i do/na zacisk transformatorowy dla pierwszej fazy mostu kablowego. 18. Odłączenie mostu kablowego pierwszej fazy od zacisku transformatorowego, przełożenie rury termokurczliwej, w przypadku wyboru takiego sposobu zaizolowania miejsca zdjęcia/uszkodzenia izolacji mostu kablowego, przełożenie mostu kablowego przez przekładnik prądowy, podłączenie mostu kablowego do zacisku transformatorowego 19. Zdjęcie bocznika izolowanego, jeżeli został założony. 20. W przypadku konieczności zdjęcia/uszkodzenia izolacji przewodu mostu kablowego zaizolować miejsce zdjęcia/uszkodzenia izolacji rurą termokurczliwą lub taśmą elektroizolacyjną. Uwaga1: w przypadku kilku mostów kablowych i jeżeli wykorzystuje się bocznik izolowany czynności z pkt powtórzyć dla pozostałych mostów kablowych. 21. Powtórzenie czynności z pkt dla pozostałych faz mostu kablowego. 22. Przesunięcie przekładników prądowych na moście kablowym do miejsca umożliwiającego zamontowanie konstrukcji wsporczej przekładników prądowych. 23. Zamknięcie łącznika głównego lub zamknięcie wszystkich łączników obwodów odbiorczych lub włożenie wkładek topikowych wszystkich obwodów odbiorczych rozdzielnicy o ile manewrowano tymi aparatami. 24. Zamontowanie konstrukcji wsporczej przekładników prądowych do kadzi transformatora. 25. Zamontowanie przekładnika prądowego pierwszej fazy do konstrukcji wsporczej 26. Powtórzenie czynności z pkt. 25 dla pozostałych przekładników. 27. Właściwe skonfigurowanie listwy kontrolno-pomiarowej szafki pomiarowej bilansującej nn poprzez ustawienie we właściwym położeniu łączników Zakończenie pracy Sprawdzenie prawidłowości wykonania zadania Rozizolowanie stanowiska pracy * Wykonanie czynności z formularza planu pracy wypełnionego zgodnie z wymaganiami Instrukcji prac pod napięciem w sieciach napowietrznych 15 i 20 kv. Czyszczenie oraz złożenie sprzętu, narzędzi i wyposażenia osobistego Powiadomienie koordynującego o zakończeniu pracy Likwidacja miejsca pracy miejscowość, data podpis kierującego zespołem podpisy wszystkich członków zespołu * niepotrzebne skreślić View of a work form Installation and connection of AMI infrastructure elements on a pole MV/LV substation. Budapest, r. 11

12 Mounting a balancing measuring cabinet on a MV/LV substation pole Budapest, r. 12

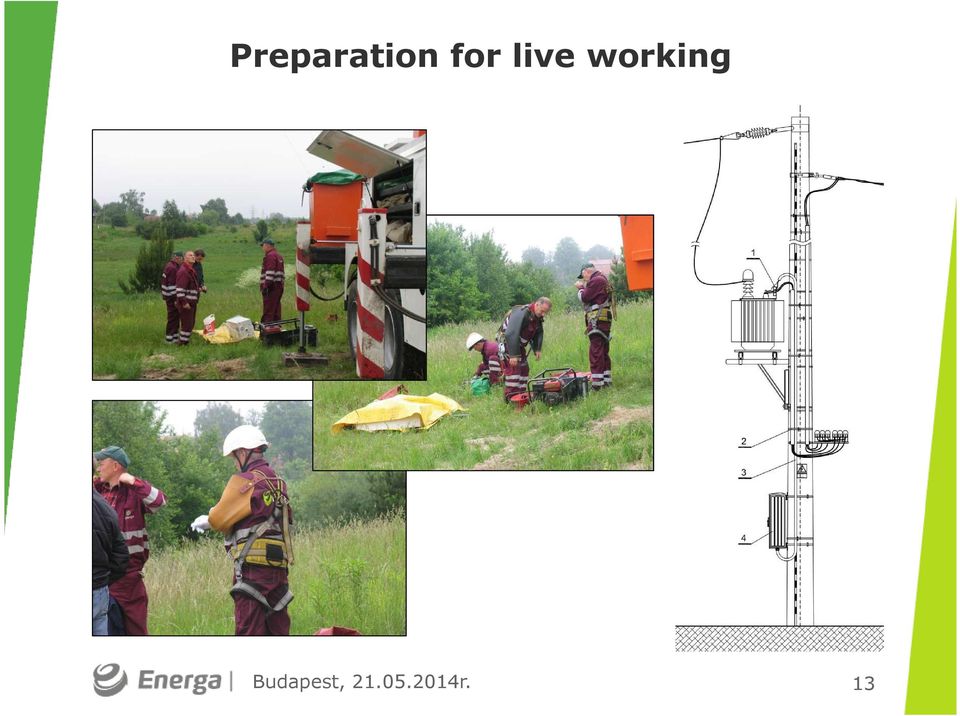

13 Preparation for live working Budapest, r. 13

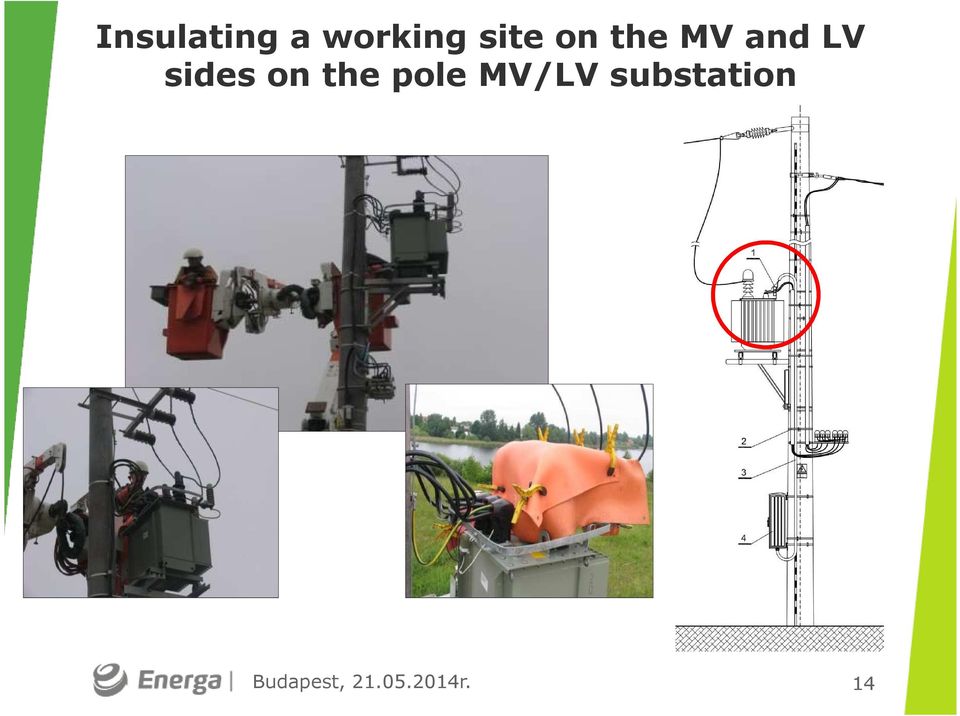

14 Insulating a working site on the MV and LV sides on the pole MV/LV substation Budapest, r. 14

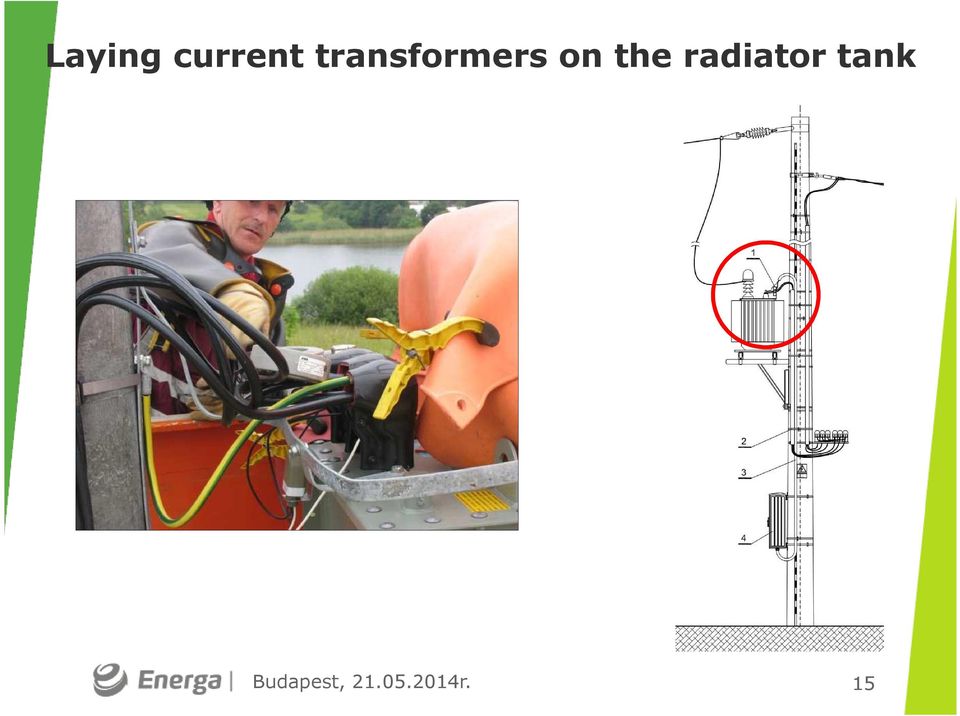

15 Laying current transformers on the radiator tank Budapest, r. 15

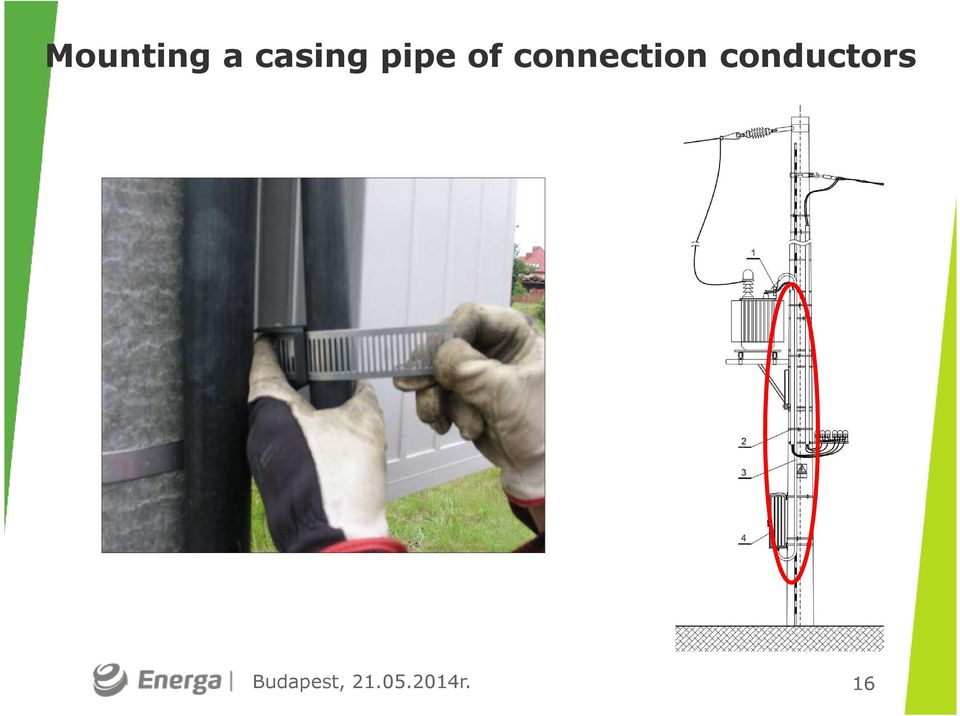

16 Mounting a casing pipe of connection conductors Budapest, r. 16

17 Connecting the wires to the terminal strip Budapest, r. 17

18 Mounting current transformers on the LV cable. Budapest, r. 18

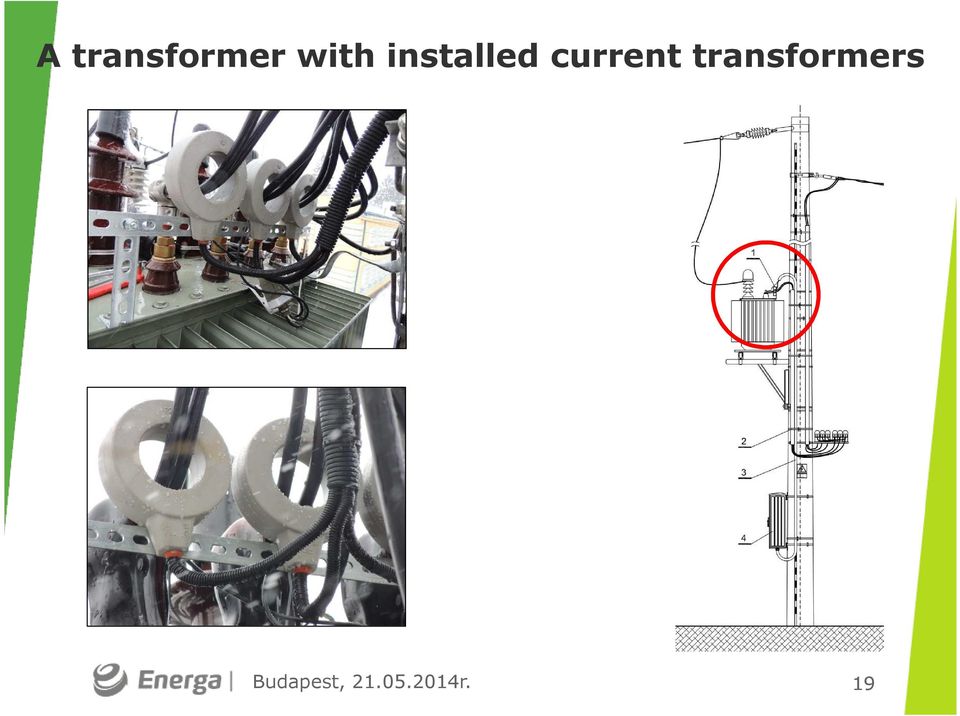

19 Atransformer with installed current transformers Budapest, r. 19

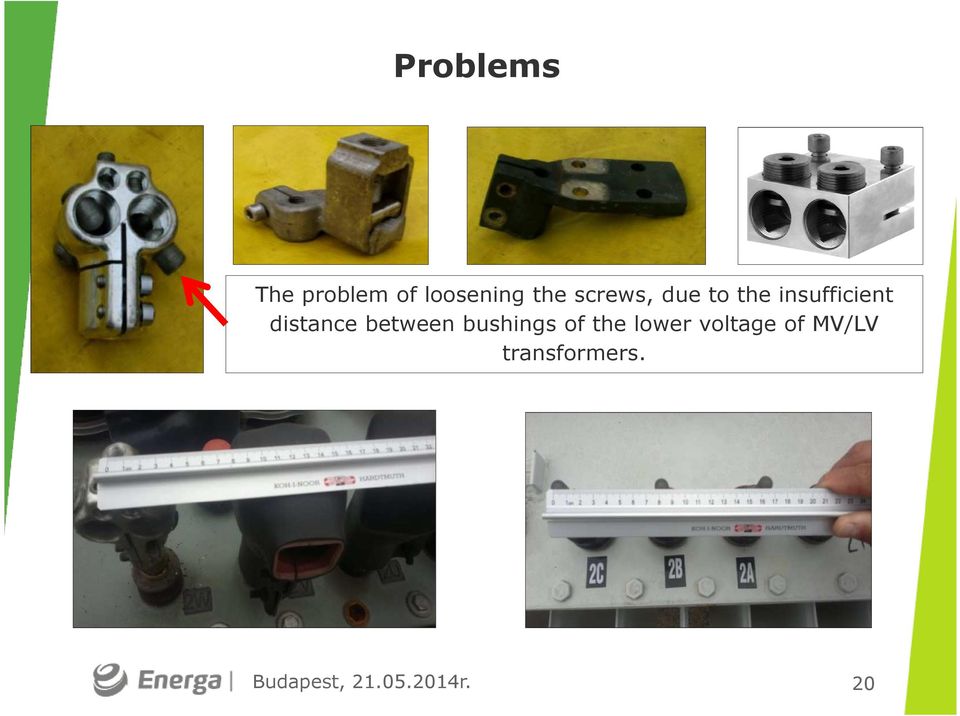

20 Problems The problem of loosening the screws, due to the insufficient distance between bushings of the lower voltage of MV/LV transformers. Zielona Góra, r. Budapest, r. 20

21 Solution A solution was found that involved designing a new insulated spanner, i.e. a hex ratchet drill, which fulfilled the standard requirements for insulated tools used in live working. The HUBIX company, a known manufacturer of equipment and tools for live working in Europe, accepted the commission. The use of this spanner made the task possible. Budapest, r. 21

22 Summary Installing AMI equipment on pole MV/LV substations with the live working technology is an interesting alternative to the performance of such work with voltage disconnected. No additional expenditures are necessary, because it is based on existing live working technology. This technology will improve the SAIDI index about 9 minutes. Budapest, r. 22
