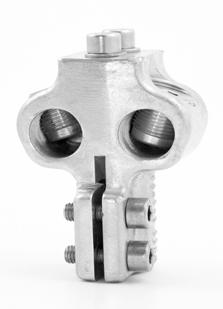

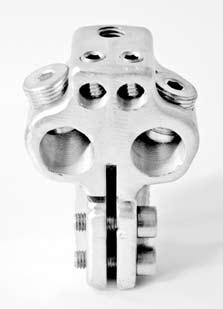

1 NOWOŚĆ/NEW PG3 ZACISKI transformatorowe Transformer clamps

Zacisk transformatorowy PG3 / Transformer clamp PG3 poziomy / horizontal s=5 M12 ~70 11 37 21 43 97 masa mass I max [A] Moc transformatora Transformer s power 58211 M12 1,0 250 o 160kVA 58212 M16

2 Zacisk transformatorowy PG3 / Transformer clamp PG3 poziomy / horizontal s=5 M12 ~ masa mass I max [A] Moc transformatora Transformer s power M12 1,0 250 o 160kVA M16 0, o 200kVA M20 0, o 250kVA/400kVA 4-74/14 Do wykonania poziomego oejścia ze sworzni przepustów niskiego napięcia elektroenergetycznych transformatorów przewoami nn. Materiał: Korpus - okuwka mosiężna ocynowana Śruby mocujące - stal nierzewna Śruby ociskowe - mosiąz ocynowany For performance of horizontal outputs from bolts of low voltage bushings of power transformers using low voltage cables. Material: Boy tin-coate brazen forging Fastening screws stainless steel Clamping screws tin-coate brass Przewoy główne: 2 x 50 o 185 mm 2 RE, RM, SM 2 x 240 mm 2 RMC Przewoy pomocnicze: 2 x 2,5 o 50 mm 2 Możliwość zastosowania osłon: , Connectivity: Main cables: 2 x 50 to 185 mm2 RE, RM, SM 2 x 240 mm2 RMC Auxiliary cables: 2 x 2.5 to 50 mm2 Applicable covers: ,

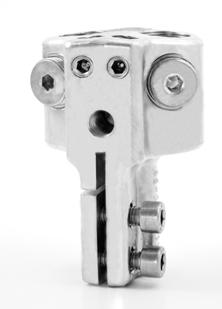

Zacisk transformatorowy PG3 / Transformer clamp PG3 poziomy z uziemieniem / horizontal with groun wire 22 92 5 ~70 M8 37 21 43 masa mass I max [A] Moc transformatora Transformer s power 58211N M12

3 Zacisk transformatorowy PG3 / Transformer clamp PG3 poziomy z uziemieniem / horizontal with groun wire ~70 M masa mass I max [A] Moc transformatora Transformer s power 58211N M12 1,0 250 o 160kVA 58212N M16 0, o 200kVA 4-75/ N M20 0, o 250kVA/400kVA Do wykonania poziomego oejścia ze sworzni przepustów niskiego napięcia elektroenergetycznych transformatorów przewoami nn z możliwością połączenia uziemienia. For performance of horizontal outputs from bolts of low voltage bushings of power transformers using low voltage cables, with the possibility of groun connection. Materiał: Korpus - okuwka mosiężna ocynowana Śruby mocujące - stal nierzewna Śruby ociskowe - mosiąz ocynowany Material: Boy tin-coate brazen forging Fastening screws stainless steel Clamping screws tin-coate brass Przewoy główne: 2 x 50 o 185 mm 2 RE, RM, SM 2 x 240 mm 2 RMC Connectivity: Main cables: 2 x 50 to 185 mm2 RE, RM, SM 2 x 240 mm2 RMC Możliwość zastosowania osłon: , Applicable covers: ,

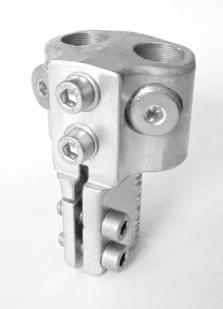

Zacisk transformatorowy PG3 / Transformer clamp PG3 pionowy / vertical 43 100 M12 s=5 37 21 11 ~70 masa mass I max [A] Moc transformatora Transformer s power 58221 M12 1,25 250 o 160kVA 58222 M16

4 Zacisk transformatorowy PG3 / Transformer clamp PG3 pionowy / vertical M12 s= ~70 masa mass I max [A] Moc transformatora Transformer s power M12 1, o 160kVA M16 1, o 200kVA 4-76/ M o 250kVA/400kVA Do wykonania pionowego oejścia ze sworzni przepustów niskiego napięcia elektroenergetycznych transformatorów przewoami nn. For performance of vertical outputs from bolts of low voltage bushings of power transformers using low voltage cables. Materiał: Korpus - okuwka mosiężna ocynowana Śruby mocujące - stal nierzewna Śruby ociskowe - mosiąz ocynowany Material: Boy tin-coate brazen forging Fastening screws stainless steel Clamping screws tin-coate brass Przewoy główne: 2 x 50 o 185 mm 2 RE, RM, SM 2 x 240 mm 2 RMC Przewoy pomocnicze: 2 x 2,5 o 50 mm 2 Connectivity: Main cables: 2 x 50 to 185 mm2 RE, RM, SM 2 x 240 mm2 RMC Auxiliary cables: 2 x 2.5 to 50 mm2 Możliwość zastosowania osłon: , Applicable covers: ,

Zacisk transformatorowy PG3 / Transformer clamp PG3 pionowy z uziemieniem / vertical with groun wire M8 5 21 100 22 37 43 ~70 masa mass I max [A] Moc transformatora Transformer s power 58221N M12

5 Zacisk transformatorowy PG3 / Transformer clamp PG3 pionowy z uziemieniem / vertical with groun wire M ~70 masa mass I max [A] Moc transformatora Transformer s power 58221N M12 1, o 160kVA 58222N M16 1, o 200kVA 4-77/ N M20 1, o 250kVA/400kVA Do wykonania pionowego oejścia ze sworzni przepustów niskiego napięcia elektroenergetycznych transformatorów przewoami nn z możliwością połączenia uziemienia. For performance of vertical outputs from bolts of low voltage bushings of power transformers using low voltage cables with the possibility of groun connection. Materiał: Korpus - okuwka mosiężna ocynowana Śruby mocujące - stal nierzewna Śruby ociskowe - mosiąz ocynowany Material: Boy tin-coate brazen forging Fastening screws stainless steel Clamping screws tin-coate brass Przewoy główne: 2 x 50 o 185 mm 2 RE, RM, SM 2 x 240 mm 2 RMC Connectivity: Main cables: 2 x 50 to 185 mm2 RE, RM, SM 2 x 240 mm2 RMC Możliwość zastosowania osłon: , Applicable covers: ,

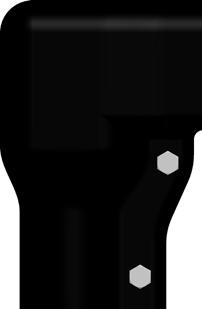

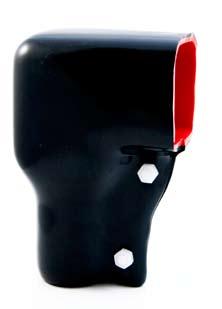

Osłona zacisków PG3 / Transformer clamp PG3 poziomych / cover for vertical Śrenica zewnętrzna izolatora [mm] External iameter of the insulator [mm] Gwint przepustu Bushing threa 582110 50 M12 lub M16

Zapewnienie izolacji zacisków transformatorowych PG3 niskiego napięcia wg. PN-EN 60038:2012P (o 1000 V w obwoach prąu przemiennego przy częstotliwości nie większej niż 60 Hz).

atmosferycznych, promieni UV. Wewnętrzna warstwa (czerwona) pełni rolę sygnalizacyjną w razie uszkozenia warstwy zewnętrznej.

6 Osłona zacisków PG3 / Transformer clamp PG3 poziomych / cover for vertical Śrenica zewnętrzna izolatora [mm] External iameter of the insulator [mm] Gwint przepustu Bushing threa M12 lub M M16 lub M /14 Ochrona zacisków transformatorowych niskego napięcia prze skutkami zwarć wywołanymi przez integrację zwierząt. Zapewnienie izolacji zacisków transformatorowych PG3 niskiego napięcia wg. PN-EN 60038:2012P (o 1000 V w obwoach prąu przemiennego przy częstotliwości nie większej niż 60 Hz). Osłona ma zastosowanie la zacisków transformatorowych PG3 poziomych: 58211, 58211N, 58212, 58212N, 58213, 58213N Materiał: 2 warstwy PVC, Zewnętrzna warstwa (czarna) oporna na ziałanie warunków atmosferycznych, promieni UV. Wewnętrzna warstwa (czerwona) pełni rolę sygnalizacyjną w razie uszkozenia warstwy zewnętrznej. Protection of low voltage transformer terminals against short-circuits resulting from animal interference. Ensuring insulation of low voltage PG3 transformer terminals in line with PN-EN 60038:2012P (up to 1000 V in alternate current circuits at a frequency no larger than 60 Hz). The cover may be applie for the following horizontal PG3 transformer terminals: 58211, 58211N, 58212, 58212N, 58213, 58213N Material: two layers of PVC, External layer (black) resistant to atmospheric conitions, UV raiation. Internal layer (re) plays a signaling role in case of amage to the external layer. 6

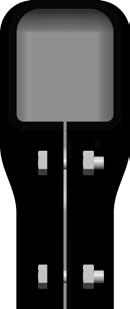

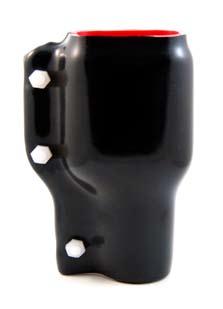

Osłona zacisków PG3 / Transformer clamp PG3 pionowych / horizontal transformer Śrenica zewnętrzna izolatora [mm] Gwint przepustu External iameter of the insulator [mm] Bushing threa 582210 50 M12 lub

7 Osłona zacisków PG3 / Transformer clamp PG3 pionowych / horizontal transformer Śrenica zewnętrzna izolatora [mm] Gwint przepustu External iameter of the insulator [mm] Bushing threa M12 lub M M16 lub M /14 Ochrona zacisków transformatorowych niskego napięcia prze skutkami zwarć wywołanymi przez integrację zwierząt. Zapewnienie izolacji zacisków transformatorowych PG3 niskiego napięcia wg PN-EN 60038:2012P (o 1000 V w obwoach prąu przemiennego przy częstotliwości nie większej niż 60 Hz). Osłona ma zastosowanie la zacisków transformatorowych PG3 pionowych: 58221, 58221N, 58222, 58222N, 58223, 58223N Materiał:2 warstwy PVC, Zewnętrzna warstwa (czarna) oporna na ziałanie warunków atmosferycznych, promieni UV. Wewnętrzna warstwa (czerwona) pełni rolę sygnalizacyjną w razie uszkozenia warstwy zewnętrznej. protection of low voltage transformer terminals against short-circuits resulting from animal interference. Ensuring insulation of low voltage PG3 transformer terminals in line with PN-EN 60038:2012P (up to 1000 V in alternate current circuits at a frequency no larger than 60 Hz). The cover may be applie for the following vertical PG3 transformer terminals: 58221, 58221N, 58222, 58222N, 58223, 58223N Material: two layers of PVC, External layer (black) resistant to atmospheric conitions, UV raiation. Internal layer (re) plays a signaling role in case of amage to the external layer. 7

BELOS-PLP S.A. 43-301 Bielsko-Bia³a, ul.

8 BELOS-PLP S.A Bielsko-Bia³a, ul. Gen. J. Kustronia 74 Polan tel Dział Hanlowy Sales Department tel wew. 600 Dział Techniczny Technical Department tel
