1 GE Energy onnections Niezawodny system układów rozruchowych plgeindustrialcom

2

3 - Niezawodny system układów rozruchowych Zalety i korzyści 3 Korzyści 4 Niezawodna technologia 5 Oszczędność miejsca 6 Oszczędność czasu 8 ezpieczne połączenie 9 Ograniczenie przestrzeni magazynowej 10 Oszczędność energii 12 Ochrona silników 13 Klasa sprawności IE3 16 Układ rozruchu bezpośredniego 17 Układ gwiazda-trójkąt 18 Układ nawrotny Zalety i korzyści Kody zamówieniowe Dane techniczne Indeks numeryczny 1

4

5 idealne urządzenie do aplikacji rozruchowych i łączeniowych dla dostawców i producentów OEM, zapewniające prawidłowe działanie w najtrudniejszych warunkach środowiskowych: Oszczędność czasu Szybki montaż układu rozruchu bezpośredniego Funkcjonalna konstrukcja, umożliwiająca łączenie z wyłącznikiem silnikowym Surion Funkcjonalny zestaw szyn zbiorczych i zestawów połączeniowych Funkcjonalna konstrukcja podstawy montażowej Łatwa konserwacja i wymiana Nie wymagane są narzędzia Łatwy montaż i demontaż styczników bez użycia narzędzi, podobnie akcesoriów i urządzeń pomocniczych Podwójne zaciski skrzynkowe w wykonaniu standardowym ezpieczne podłączenia, wyeliminowanie ryzyka obluzowania i przegrzewania się przewodów o różnym przekroju Identyczny moment dociskowy (2,2 Nm) dla serii styczników 9-40 Oszczędność miejsca Kompaktowa konstrukcja rozrusznika znacząco oszczędza miejsce w rozdzielnicy: Wyłącznik silnikowy Przekaźnik przeciążeniowy Ograniczenie przestrzeni magazynowej Zmniejszenie pozycji magazynowych o 60% Efektywność energetyczna Niski pobór energii Wysoka trwałość Wykonania trudnopalne i niskotoksyczne Kompletny zakres prądowy do 105 Styczniki Styczniki 3-biegunowe Styczniki 4-biegunowe Styczniki 2-2N Styczniki pomocnicze kcesoria loki styków pomocniczych Moduł czasowy pneumatyczny Rygiel mechaniczny Ogranicznik przepięć Wyłączniki silnikowe Termobimetalowe i elektroniczne przekaźniki przeciążeniowe kcesoria do układów rozruchowych Zestawy połączeniowe do układów nawrotnych i gwiazda-trójkąt Szyny równoległe Niezawodna technologia Zaprojektowane i wyprodukowane przez GE w Europie, spełniają rygorystyczne wymagania środowiskowe Najlepszy w swej klasie parametr 10d, zgodnie z wymogami bezpieczeństwa normy ISO Wysoka wytrzymałość elektryczna > 1,7 miliona operacji ezpieczne styki pomocnicze Temperatura pracy od -40 do +55 bez obniżenia parametrów znamionowych Niezwykle szeroki zakres napięć / D i prądów powyżej 50: wszystkie wykonania i D do 500V są realizowane przez 4 typy cewek Koordynacja typu 2 w układach rozruchowych silnika Dopuszczenia EN50155, EN IE60335 Korzyści 3

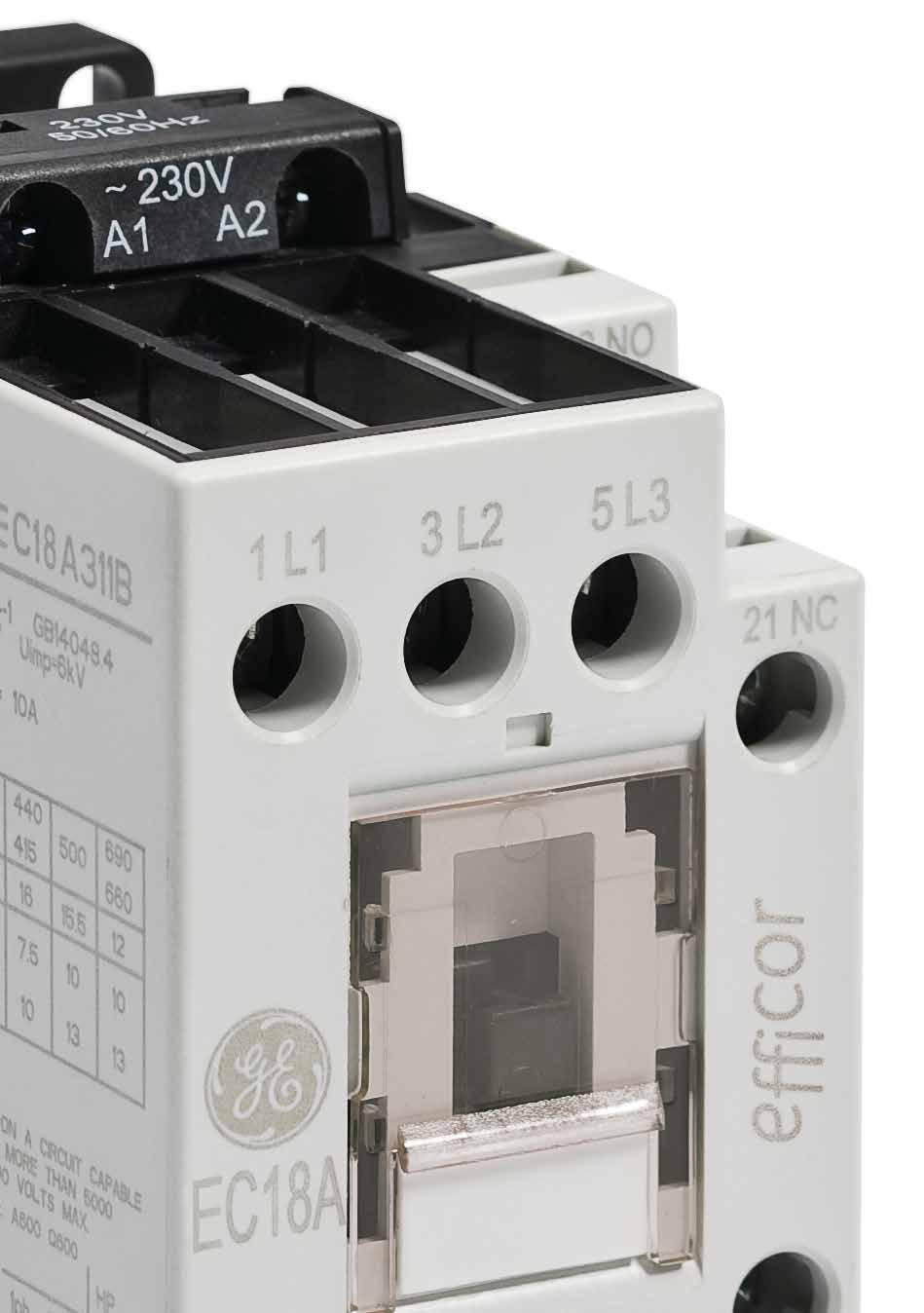

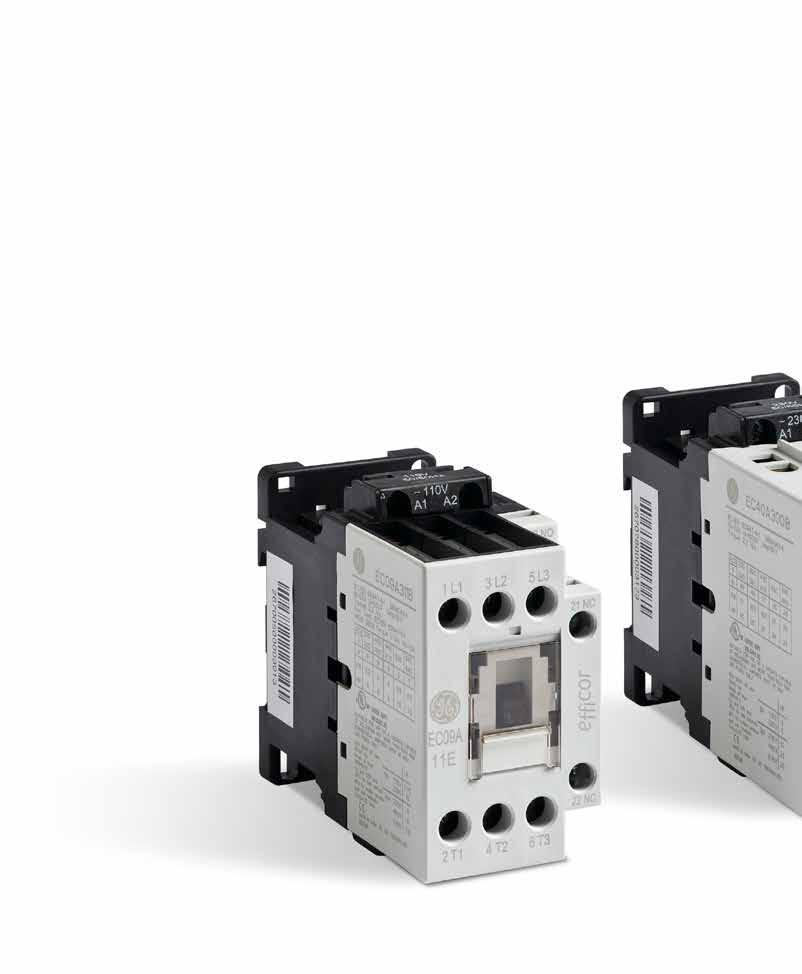

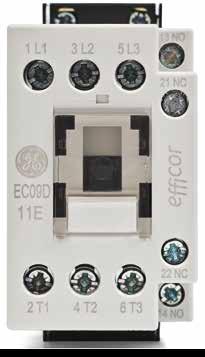

6 Niezawodna technologia Najlepsza wytrzymałość elektryczna Zamknięta konstrukcja Styczniki Podwyższona trwałość: ulepszone parametry techniczne - niższe koszty serwisowania Podwyższony parametr 10d: liczba bezpiecznych cykli rozruchowych zgodnie z normą ISO Norma ISO określa wymagania bezpieczeństwa i wskazania dotyczące zasad projektowania i integracji elementów systemów sterowania związanych z bezpieczeństwem Zawiera charakterystyki i właściwości, uwzględniające poziom zapewnienia bezpieczeństwa, wymagane do realizacji funkcji bezpieczeństwa 10d oznacza średnią liczbę cykli roboczych, uzyskanych przed czasem, zanim 10% urządzeń ulegnie niebezpiecznemu uszkodzeniu E x10 6 oper E ,7x10 6 oper E ,37x10 6 oper EF ,5x10 6 oper Konstrukcja zabezpieczona przed pyłem i brudem Przezroczysta pokrywa czołowa stanowi dodatkowe zabezpieczenie przed pyłem rak otworów w podstawie - zabezpiecza przed pyłem i zewnętrznymi cząstkami - wydłuża trwałość urządzenia Zabezpiecza przed agresywnym pyłem ceramicznym iężkie aplikacja przemysłowe Środowisko o dużym zapyleniu ezpieczny obwód sterujący Wysokiej jakości styki pomocnicze z czterema punktami styku, zapewniające dobrą przewodność Styk lustrzany zgodnie z normą IE Styki o wymuszonym przełączaniu, sprzężone mechanicznie zgodnie z normą IE Szeroka tolerancja temperatur Od -40 do +55 bez obniżenia parametrów znamionowych Odpowiednie dla ekstremalnych temperatur Niski poziom hałasu: 32d Doskonałe dla wyjątkowo wymagających ograniczenia hałasu zastosowań (np szpitale) ezpieczniejsze tworzywo sztuczne dla aplikacji kolejowych NF & NF DIN 5510,2, EN i EN RoHS Dwa rozmiary podstawy dla całego zakresu prądowego od 9 do 105 Pięć różnych głębokości: Głębokość 1: od 9 do 18 Głębokość 2: 25 Głębokość 3: od 32 do 40 Głębokość 4: od 50 do 80 Głębokość 5: od 95 do 105 4

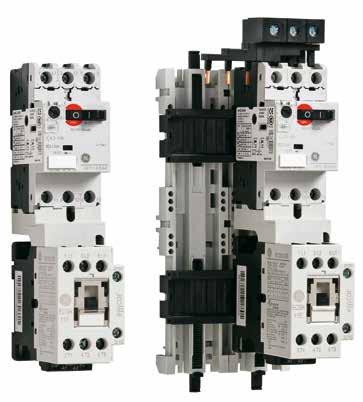

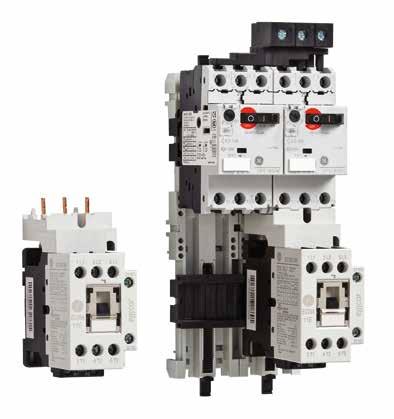

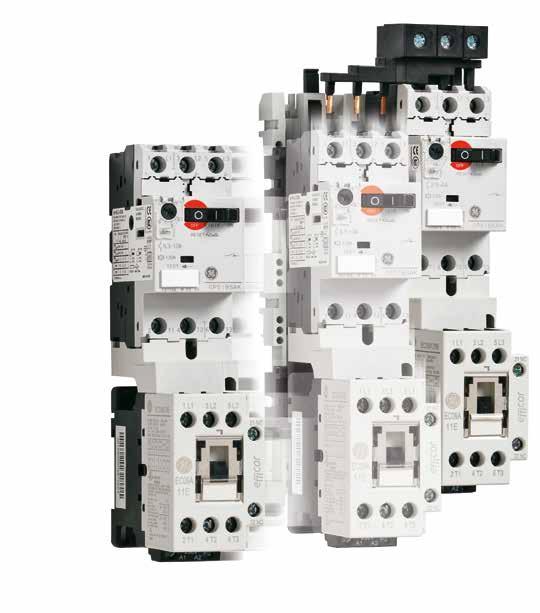

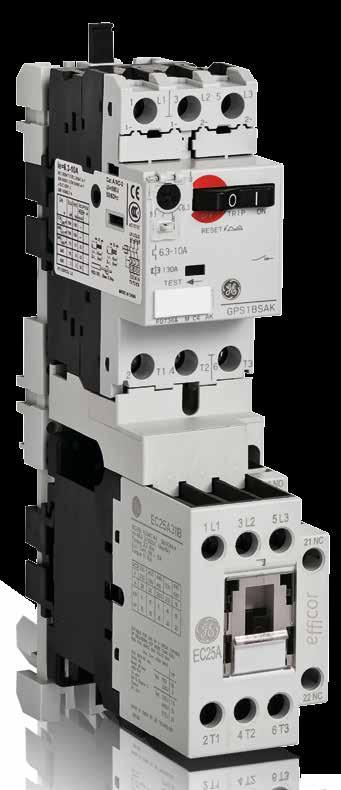

7 Oszczędność miejsca Kompaktowy układ rozruchowy Redukcja rozmiarów obudowy Znacząca redukcja rozmiarów obudowy przy zastosowaniu wyłączników silnikowych i przekaźników termobimetalowych Prosty montaż przy zastosowaniu podstawy montażowej (łatwy dostęp) Zestaw szyn montażowych ułatwiający montaż, zabezpieczający przed pomyłką w okablowaniu oraz zabezpieczenie przed dotknięciem do poziomu 6kV Moduł połączeniowy do układów kompaktowych do 65 Moduł połączeniowy do układów kompaktowych Pełny dostęp to zacisków cewki, również od dołu Stycznik z przekaźnikiem termobimetalowym Uniwersalna i kompaktowa budowa Przekaźnik termobimetalowy montowany bezpośrednio na styczniku Dostępne są wszystkie przyłącza Zmniejszona szerokość styczników Efficor umożliwia projektantowi lepsze wykorzystanie przestrzeni panelu a także wymianę starszych styczników Możliwość montażu styczników Efficor obok siebie bez obniżenia parametrów znamionowych Znaczące zmniejszenie głębokości styczników D Mniejszy pobór prądu w sieci D dzięki zastosowaniu magnesów trwałych (seria E) oraz zastosowanie cewek elektronicznych najnowszej technologii w sieci /D (seria EF) umożliwia zmniejszenie wymiarów transformatorów sterujących Parametry, wymiary i rysunki styczników serii Efficor są dostępne w najpopularniejszym oprogramowaniu do projektowania instalacji elektrycznych, dostępnym online Korzyści 5

8 Oszczędność czasu Podwójne zaciski skrzynkowe Identyczny moment dociskowy (2,2 Nm) dla serii styczników 9-40 Wystarczy jeden odpowiedni wkrętak Większy moment dociskowy dla styczników Zaciski torów głównych styczników Efficor dostępne od przodu Styczniki Łatwy montaż bez narzędzi Styczniki montowane na szynie DIN Montaż akcesoriów i styków pomocniczych również bez użycia narzędzi Szybki montaż układu rozruchowego Przyjazna dla użytkownika konstrukcja modułu połączeniowego i podstawy montażowej Funkcjonalny zestaw szyn zbiorczych i zestawów połączeniowych Funkcjonalna płyta montażowa do układów rozruchu bezpośredniego do 40 ewka z czterema zaciskami (podłączeniowymi zasilania z góry lub dołu) umożliwia łatwą konfigurację układów rozruchowych i wymianę starszych styczników 6

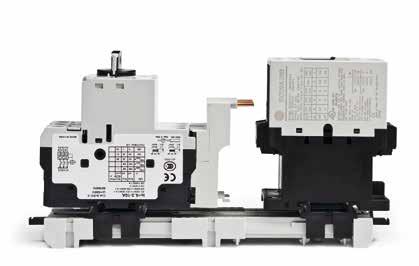

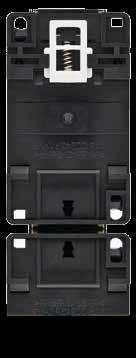

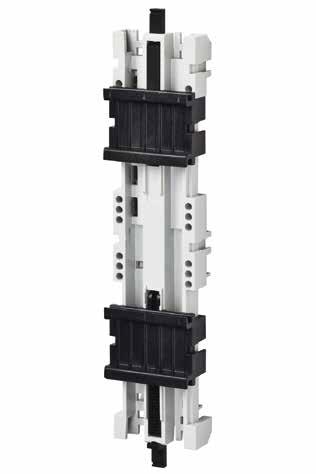

9 Łatwy montaż układów rozruchowych Możliwość szybkiego, całkowitego usunięcia układu rozruchowego z podstawy montażowej Korzyści Możliwość szybkiego usunięcia poszczególnych elementów układu rozruchowego z podstawy montażowej 7

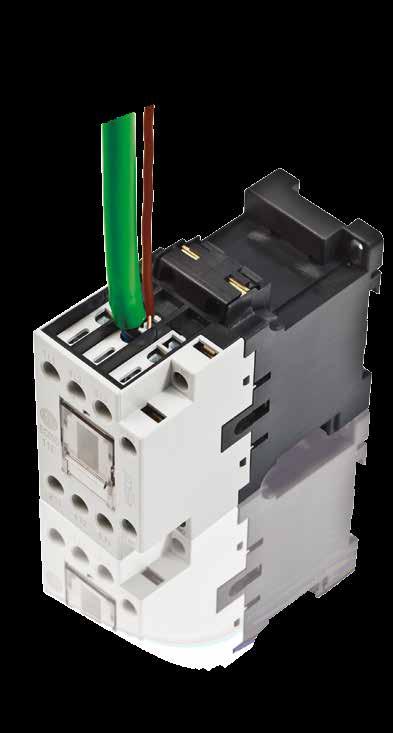

10 ezpieczne połączenie Podwójne zaciski skrzynkowe Styczniki Podwójne zaciski skrzynkowe dla całej serii - Przewody od 0,75 mm 2 do 16 mm 2 w tych samych zaciskach skrzynkowych w zakresie 4-18,5 kw - Przewody od 1 mm 2 do 35 mm 2 w tych samych zaciskach skrzynkowych w zakresie kw - Przewody od 1,5 mm 2 do 50 mm 2 w tych samych zaciskach skrzynkowych w zakresie kw Połączenie zabezpieczone przed wysunięciem się przewodu Zabezpieczenie przed wzrostem temperatury, nawet dla cienkich przewodów Funkcjonalne połączenia Funkcjonalna konstrukcja podstawy montażowej Szeroka gama modułów połączeniowych w połączeniu z zastosowaniem podwójnych zacisków skrzynkowych zapewnia bezpieczne połączenia Demontaż wyłącznika silnikowego przez naciśnięcie dźwigni Demontaż stycznika przez naciśnięcie dźwigni 8

11 Ograniczenie przestrzeni magazynowej Zmniejszenie liczby numerów katalogowych o 60% Seria Efficor gwarantuje 60% mniej niezbędnych pozycji magazynowych w porównaniu z dotychczasową serią styczników o analogicznym zakresie prądowym Usprawnia to politykę zakupową Klientów, upraszcza logistykę, redukuje ilość niezbędnych zapasów i obniża koszty administracyjne redukcja powierzchni magazynowej do 60% Styczniki 3-biegunowe do 25 z dwoma wbudowanymi urządzeniami pomocniczymi, całość w standardowej szerokości 45mm Wykonania 3-biegunowe powyżej 32 lub 4-biegunowe nie posiadają wbudowanych urządzeń pomocniczych Użytkownik może samodzielnie dodać wyposażenie pomocnicze czołowe lub boczne, nie powodując zwiększenia wymiarów stycznika Łatwa identyfikacja zytelne opisy określające jednoznaczne funkcje i parametry techniczne Przykład: E Nie ma potrzeby magazynowania wykonań specjalnych do zastosowań wymagających wysokiej jakości tworzyw sztucznych, realizują to wykonania standardowe Moduły elektroniczne z wbudowanym ogranicznikiem przepięć i z niezwykle szerokim zakresem napięć (seria EF): wszystkie wykonania i D od 24V do 500V są realizowane przez 4 typy cewek Korzyści E E EF Model 4 18,5 kw (3, V) 5 25 hp (3, 460V) kw (3, V) hp (3, 460V) Tory główne 3 3P 4 4P 2+2N Styki pomocnicze 00 rak N Zaciski zaciski skrzynkowe Prąd dla 3 (<440 V, 50-60Hz) Seria E (1) Seria EF (2) (1) Dostępne wykonania dla serii E: 50-60Hz ( ) lub D ( D ) (2) Dostępne wykonania dla serii EF: 50-60Hz ( ) lub /D ( E ) Rodzaj napięcia 50-60Hz 50-60Hz / D E D D 50-60Hz E 50-60Hz / D Napięcie cewki D D W (rozszerzone nap sterowania) L (cewka o małym poborze mocy) 012W - 024W 024L 036W - 048W 048L 060W - 072W - 110W 110L 125W - 230W 230L 250W - 440W - 9

12 Oszczędność energii Styczniki Optymalizacja działania: kombinacja elektromagnesu i magnesu trwałego z odpowiednio dobrana cewką i sprężyną gwarantuje niskie zużycie energii Korzyści wynikające z zastosowania magnesu trwałego: Zmniejsza energię, niezbędną do utrzymania styków w stanie zwartym w porównaniu ze standardowymi cewkami D Zwiększa trwałość stycznika przez zminimalizowanie drgań styków Nie występuje pik prądowy przy zamykaniu stycznika Styki stycznika są zawsze albo zwarte albo całkowicie rozwarte, wyeliminowanie stanów pośrednich zmniejsza ryzyko przepalenia uzwojeń cewki i zespawaniu styków eco-design Niezawodna technologia Oszczędność miejsca Oszczędność czasu ezpieczne połączenie Ograniczenie przestrzeni magazynowej Oszczędność energii ardzo szeroki zakres napięć cewek elektronicznych od 50 do 105 Zmniejszony pobór energii w połączeniu z szerokim zakresem napięć pracy Wbudowane samoczynne zabezpieczenie ogranicza przestoje produkcyjne i serwisowe Zoptymalizowana logistyka dzięki zastosowaniu czterech cewek pokrywających zakres napięć od 24V do 500V /D ezpieczne i pewne trzymanie styków oraz szeroki zakres napięcia zmniejsza ryzyko awarii w sieciach słabszej jakości Uniwersalna cewka z zakresem napięć V /D zastępuje 10 cewek wykonanych w standardowej technologii (: 110, 120, 208, 220, 230, 240V oraz D: 110, 125, 220 i 250V) Wbudowany ogranicznik przepięć eliminuje konieczność zakupu dodatkowego, droższego urządzenia i zapewnia wygodę i oszczędność icha praca rak pogłosu dzięki temu, że moduły elektroniczne zawsze zasilają cewkę w optymalny sposób Odpowiednie wykonanie zabezpiecza stycznik przed niewłaściwą pracą, mogącą prowadzić do spalenia uzwojenia cewki Zapewnia to bezawaryjną pracę 10

13 Najważniejsze korzyści 11

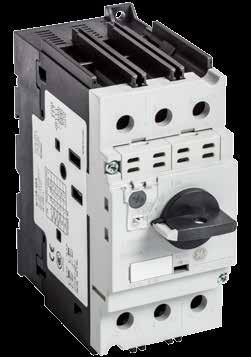

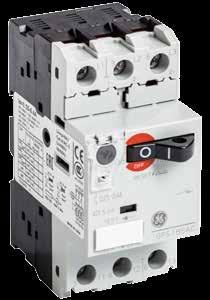

14 Ochrona silników Styczniki Efficor zapewniają w pełni sprawdzoną koordynację typu 2 dla zastosowań rozruchowych silnika Do kompaktowych układów rozruchowych dostępna jest, w formie zestawów do montażu, szeroka gama wyposażenia dodatkowego Styczniki Wyłącznik silnikowy Surion Kompletne zabezpieczenie silnika w jednym urządzeniu - Ochrona przeciążeniowa i zwarciowa - Zabezpieczenie przed zanikiem fazy - Kompensacja temperatury Dostępne tylko z zabezpieczeniem zwarciowym Do 63 w dwóch gabarytach Gabaryt 1: do 32, szerokość 45mm - Załączanie za pomocą przycisku wahadłowego lub pokrętła Gabaryt 2: do 63, szerokość 54mm Wysoka zdolność łączeniowa: Icu od 50k do 100k przy 400V zytelny wskaźnik stanu wyłącznika dla wszystkich serii: - Wyłączony (OFF), Wyzwolenie, Załączony (ON) - lok styków alarmowych - Wskaźnik wyzwolenia z powodu zwarcia Wspólna gama akcesoriów - Wyzwalacz wzrostowy lub zanikowy - Pokrętło zewnętrzne do mocowania na drzwiach rozdzielnicy - System szyn i modułów do łączenia ze stycznikiem Przekaźniki termobimetalowe serii RT Seria RT zapewnia regulowane zabezpieczenie przeciążeniowe silnika z kompensacją temperatury w zakresie od -25 do 60 Zabezpieczenie przed niezrównoważeniem faz Zabezpieczenie przed długotrwałym rozruchem Kasowanie automatyczne lub ręczne Funkcja STOP Przycisk testowy montowany czołowo Zintegrowane styki pomocnicze oraz dodatkowe akcesoria Zdalne kasowanie daptor montażowy Elektroniczne przekaźniki przeciążeniowe serii RE Oprócz ochrony przed przeciążeniem seria RE oferuje dodatkową funkcjonalność: Małe zużycie energii: lepsza wydajność i oszczędność miejsca w obudowie Wyższa dokładność zapewnia lepszą ochronę silnika Klasy wyzwalania 5, 10, 20 i 30, jedno urządzenie dla wszystkich silników niezależnie od czasu rozruchu Szerszy zakres nastaw prądowych, optymalizacja stanów magazynowych i liczby części zamiennych 12

15 Klasa sprawności IE3 Obecnie jednym z większych wyzwań dla przemysłu jest ograniczenie emisji dwutlenku węgla W odpowiedzi na to wyzwanie wprowadzono nowe regulacje prawne, które mają zmniejszyć pobór energii przez urządzenia W normie IE określono klasy sprawności silników indukcyjnych Od 1 stycznia 2017 roku silniki o mocy znamionowej w zakresie 0,75-375kW muszą odpowiadać klasie sprawności IE3 (sprawność premium) lub IE2 (sprawność podwyższona) pod warunkiem zastosowania napędu o regulowanej prędkości obrotowej hociaż silniki odpowiadające klasie IE3 charakteryzuje niższy pobór energii w porównaniu z silnikami klasy IE2, wartość ich początkowego prądu rozruchowego jest wyższa Silniki IE3 funkcjonują na rynku od kilku lat i ich parametry rozruchowe w zależności od producenta mogą się różnić W porównaniu do silników klasy IE2 wartość początkowego prądu rozruchowego silników w klasie IE3 jest wyższa o 20%, a prąd przy zablokowanym wirniku jest wyższy o 15% Przy doborze układu rozruchowego do sterowania pracą silnika klasy IE3 należy wziąć pod uwagę parametry zabezpieczenia zwarciowego, które może powodować niepożądane wyzwolenia Średni stosunek prądu rozruchowego do znamionowego wynosi od 10,2 (silniki IE2) do 12,6 (silniki IE3) GE zaleca zastosowanie współczynnika równego 14, aby uwzględnić tolerancję parametrów silnika Dla wartości mniejszych niż 14, należy sprawdzić parametry silnika Styczniki Efficor to idealny wybór do aplikacji rozruchowych silników w klasie sprawności IE3 (premium) Styczniki Efficor zostały zaprojektowane na załączanie wyższych prądów rozruchowych, dlatego mogą być stosowane bez ograniczeń w układach rozruchu bezpośredniego, nawrotnych i gwiazda-trójkąt Przekaźniki ERT, RT2 i RE zabezpieczają silnik przed przeciążeniem Prąd pracy silnika IE3 powinien znajdować się z zakresie nastaw przekaźnika przeciążeniowego Wyłączniki silnikowe Surion, oprócz ochrony silników, zabezpieczają również sieć przed przeciążeniami i zwarciami Umożliwiają również stosowanie wyższych prądów rozruchowych bez ryzyka niepożądanych wyłączeń Klasa sprawności silników Prąd rozruchowy IE3 Prąd znamionowy IE1 IE2 IE3 13

16 Tabela doboru układów rozruchu bezpośredniego Podane niżej wartości, zgodne z wytycznymi IE, znamionowych prądów pracy i mocy określono dla czterobiegunowych, indukcyjnych silników klatkowych Styczniki Tabela doboru Moc Zalecane wartości znamionowego prądu roboczego () przy napięciu: Stycznik Zabezpieczenie przeciążeniowe (4) Wyłącznik (5) Przekaźnik kw (1) hp (2) V V (1) V (1) V 500V 690V Efficor termobimetalowy RE Surion 1,1 E09 ERT110G RE1H GPS1_F 1,3 E09 ERT110G RE1H GPS1_F 1/2 2,2 E09 ERT110J RE1K GPS1_G 4,4 E09 ERT110L RE1M GPS1_J 0,87 E09 ERT110F RE1H GPS1_E 1,2 E09 ERT110G RE1H GPS1_F 0,55 1,5 (3) E09 ERT110G RE1H GPS1_F 2,6 E09 ERT110K RE1K GPS1_H 1,6 (3) E09 ERT110H RE1H GPS1_F 1,8 E09 ERT110J RE1H GPS1_G 3/4 3,2 E09 ERT110K RE1K GPS1_H 6,4 E09 ERT110M RE1S GPS1_K 1,1 E09 ERT110G RE1H GPS1_F 1,5 0,75 (3) E09 ERT110G RE1H GPS1_F 1,9 E09 ERT110J RE1H GPS1_G 3,3 E09 ERT110K RE1K GPS1_H 1,6 (3) E09 ERT110H RE1H GPS1_F 2,2 E09 ERT110J RE1K GPS1_G 1,1 2,7 E09 ERT110K RE1K GPS1_H 4,7 E09 ERT110L RE1M GPS1_J 3 E09 ERT110K RE1K GPS1_H 3,3 E09 ERT110K RE1K GPS1_H 1-1/2 6 (3) E09 ERT110L RE1M GPS1_J 12 E12 ERT110N RE1S GPS1_L 3,4 E09 ERT110K RE1K GPS1_H 4,3 E09 ERT110L RE1M GPS1_J 2 6,8 E09 ERT110M RE1S GPS1_K 13,6 E18 ERT110P RE1S GPS1_M 2,1 E09 ERT110J RE1K GPS1_G 2,9 E09 ERT110K RE1K GPS1_H 1,5 3,6 (3) E09 ERT110K RE1K GPS1_H 6,3 E09 ERT110L RE1M GPS1_J 2,8 E09 ERT110K RE1K GPS1_H 3,9 2,2 (3) E09 ERT110K RE1K GPS1_H 4,9 E09 ERT110L RE1M GPS1_J 8,5 E09 ERT110M RE1S GPS1_K 4,8 E09 ERT110L RE1M GPS1_J 6,1 3 (3) E09 ERT110L RE1M GPS1_J 9,6 E12 ERT110N RE1S GPS1_L 19,2 E25 ERT210T RE1S GPS1_P 3,8 (3) E09 ERT110K RE1K GPS1_H 5,2 E09 ERT110L RE1M GPS1_J 3 6,5 E09 ERT110M RE1S GPS1_K 11,3 E12 ERT110N RE1S GPS1_L 4,9 E09 ERT110L RE1M GPS1_J 6,8 E09 ERT110M RE1S GPS1_K 4 8,5 E09 ERT110M RE1S GPS1_K 15 (3) E18 ERT110P RE1S GPS1_M 7,6 E09 ERT110M RE1S GPS1_K 5 9,7 E12 ERT110N RE1S GPS1_L 15,2 (3) E18 ERT110P RE1S GPS1_M 30,4 (3) E32 ERT210V RE1W GPS1_R 6,7 E09 ERT110M RE1S GPS1_K 9,2 E12 ERT110N RE1S GPS1_L 5,5 11,5 E12 ERT110N RE1S GPS1_L 20 E25 ERT210T RE1S GPS1_P 11 E12 ERT110N RE1S GPS1_L 14 E18 ERT110P RE1S GPS1_M 7-1/2 22 E25 ERT210T RE1S GPS1_P 44 EF50 RT2G RE2M GPS2_U (1) Zalecane wartości napięć znamionowych według IE (napięcia pierwotne) W normach IE podane są wartości napięć 230V i 400V (2) Wartości mocy wyrażone w koniach mechanicznych oraz prądów zgodnie z UL 508 (60Hz) (3) W klasie sprawności silników IE3 stosunek wartości szczytowej prądu rozruchowego do mediany prądu znamionowego wynosi 12,6 Dla podanych tu wyłączników wartość ta wynosi Parametr należy zweryfikować w oparciu o kartę silnika W przypadku wyższych prądów rozruchowych należy dobrać większy wyłącznik (4) Zabezpieczenie przeciążeniowe: do wyboru przekaźnik termobimetalowy (TOR) lub przekaźnik elektroniczny (seria RE) (5) Wybór wyłącznika z zabezpieczeniem przeciążeniowym lub zwarciowym: Zoptymalizowany układ rozruchu bezpośredniego: wyłącznik (zabezpieczenie termomagnetyczne) + stycznik Typowy układ rozruchu bezpośredniego: wyłącznik (zabezpieczenie zwarciowe) + stycznik + zabezpieczenie przeciążeniowe 14

17 Moc Zalecane wartości znamionowego prądu roboczego () przy napięciu: Stycznik Zabezpieczenie przeciążeniowe (4) Wyłącznik (5) kw (1) hp (2) V V (1) V (1) V 500V 690V Efficor Przekaźnik termobimetalowy RE Surion 14 E18 ERT110P RE1S GPS1_M E18 ERT110S RE1S GPS1_N 28 E32 ERT210V RE1W GPS1_R 56 EF65 RT2H RE2M GPS2_U 8,9 E12 ERT110N RE1S GPS1_K 7,5 12,4 E18 ERT110P RE1S GPS1_M 15,5 (3) E18 ERT110P RE1S GPS1_M 27 E32 ERT210V RE1W GPS1_R 12,8 E25 ERT210P RE1S GPS1_M 11 17,6 E18 ERT110S RE1S GPS1_N 22 E25 ERT210T RE1S GPS1_P 38 (3) E40 ERT210W RE1W GPS2_S 21 E25 ERT210T RE1S GPS1_P E32 ERT210V RE1W GPS1_R 42 EF50 RT2G RE2M GPS2_T 84 EF95 RT2L RE2M (6) FD-36M100GD 27 E32 ERT210V RE1W GPS1_R E40 ERT210W RE1W GPS2_S 54 EF65 RT2H RE2M GPS2_U 17 E25 ERT210S RE1S GPS1_N E25 ERT210U RE1S GPS1_P 29 E32 ERT210V RE1W GPS1_R 51 EF65 RT2G RE2M GPS2_U 21 E32 ERT210T RE1S GPS1_P 18,5 28 E32 ERT210V RE1W GPS1_R 35 E40 ERT210W RE1W GPS2_S 61 (3) EF65 RT2H RE2M GPS2_U 34 E40 ERT210W RE1W GPS2_S EF50 RT2G RE2M GPS2_U 68 EF80 RT2J RE2M (6) FD-36M080GD 24 E40 ERT210U RE1W GPS1_R E40 ERT210W RE1W GPS2_S 41 EF50 RT2E RE2M GPS2_T 72 EF80 RT2J RE2M FD-36M080GD 40 (3) E40 ERT210W RE1W GPS2_S EF65 RT2G RE2M GPS2_U 80 EF80 RT2L RE2M FD-36M080GD 52 EF65 RT2G RE2M GPS2_U EF80 RT2J RE2M FD-36M080GD 104 EF105 RT2M RE2M FE-36M125JF 32 EF50 RT2E RE2M GPS2_S EF50 RT2G RE2M GPS2_U 55 EF65 RT2H RE2M GPS2_U 96 EF105 RT2M RE2M (6) FE-36M125JF 39 EF50 RT2E RE2M GPS2_T EF65 RT2G RE2M GPS2_U 66 EF80 RT2J RE2M FD-36M080GD EF80 RT2J RE2M FD-36M080GD 83 EF95 RT2L RE2M FD-36M100GD EF80 RT2J RE2M FD-36M080GD 103 EF105 RT2M RE2M FE-36M125JF 47 EF50 RT2G RE2M GPS2_U EF65 RT2J RE2M FD-36M080GD 80 EF80 RT2L RE2M FD-36M080GD 57 EF65 RT2H RE2M GPS2_U EF80 RT2L RE2M (6) FD-36M080GD 97 EF105 RT2M RE2M (6) FE-36M125JF EF105 RT2M RE2M FE-36M125JF EF80 RT2J RE2M FD-36M080GD EF95 RT2M RE2M FD-36M100GD (1) Zalecane wartości napięć znamionowych według IE (napięcia pierwotne) W normach IE podane są wartości napięć 230V i 400V (2) Wartości mocy wyrażone w koniach mechanicznych oraz prądów zgodnie z UL 508 (60Hz) (3) W klasie sprawności silników IE3 stosunek wartości szczytowej prądu rozruchowego do mediany prądu znamionowego wynosi 12,6 Dla podanych tu wyłączników wartość ta wynosi Parametr należy zweryfikować w oparciu o kartę silnika W przypadku wyższych prądów rozruchowych należy dobrać większy wyłącznik (4) Zabezpieczenie przeciążeniowe: do wyboru przekaźnik termobimetalowy (TOR) lub przekaźnik elektroniczny (seria RE) (5) Wybór wyłącznika z zabezpieczeniem przeciążeniowym lub zwarciowym: Zoptymalizowany układ rozruchu bezpośredniego: wyłącznik (zabezpieczenie termomagnetyczne) + stycznik Typowy układ rozruchu bezpośredniego: wyłącznik (zabezpieczenie zwarciowe) + stycznik + zabezpieczenie przeciążeniowe (6) W przypadku zastosowania wyłącznika FE należy zastosować przekaźnik RE3E, montowany oddzielnie Klasa sprawności silników 15

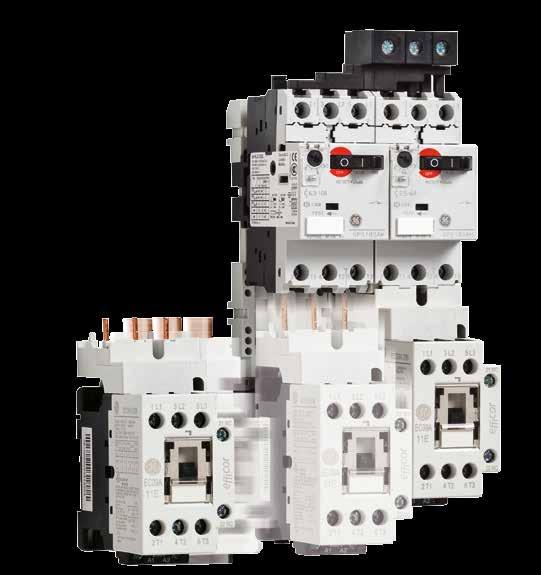

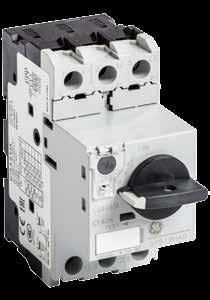

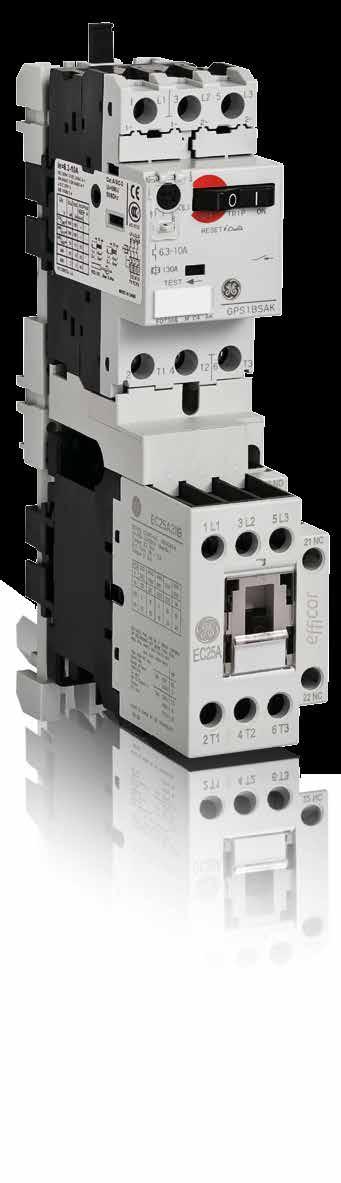

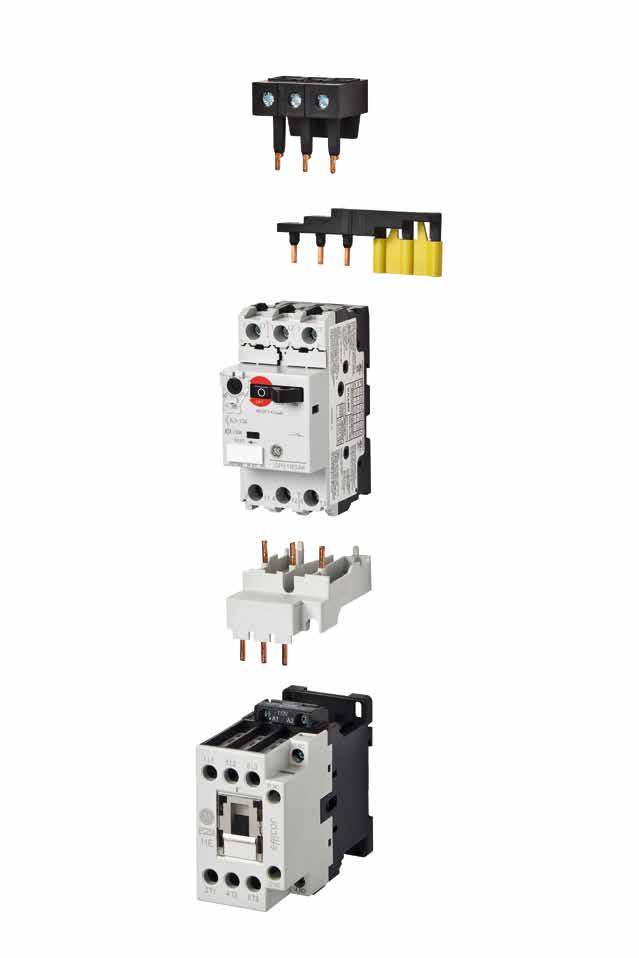

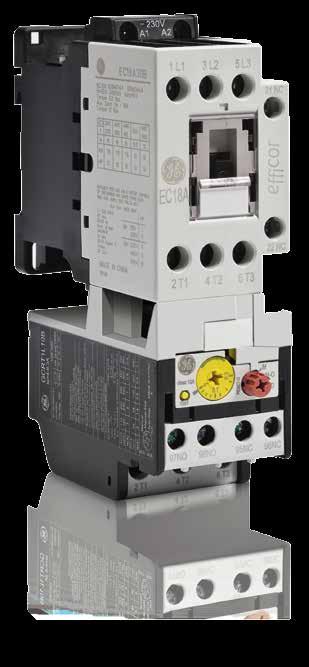

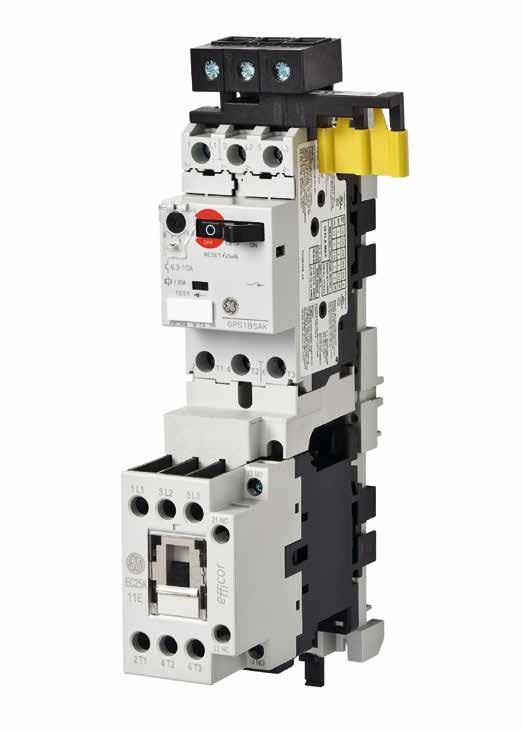

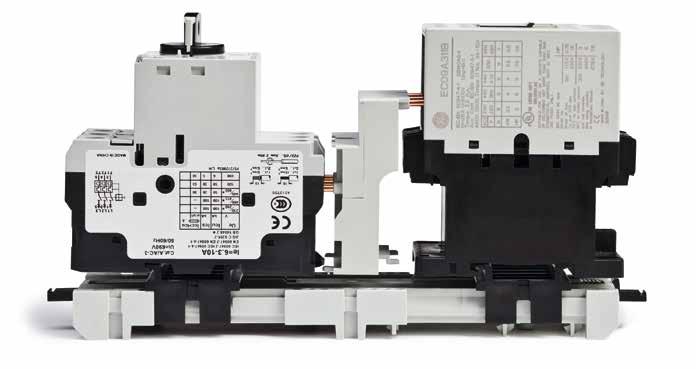

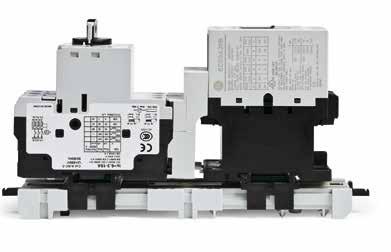

18 Układ rozruchu bezpośredniego Podłączenie 1 Zasilanie 2 Szyna 3 Wyłącznik silnikowy 4 Osłona 5 Moduł połączeniowy 6 Stycznik 7 Podstawa montażowa Styczniki

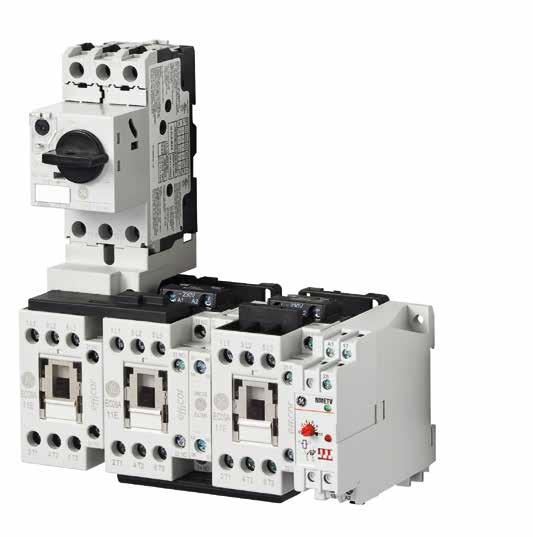

19 Układ gwiazda-trójkąt Podłączenie 1 Wyłącznik silnikowy 2 Moduł połączeniowy 3 Przewody 4 Stycznik(i) 5 lokada mechaniczna 6 Moduł czasowy Układ gwiazda-trójkąt

20 Układ nawrotny (z przekaźnikiem termobimetalowym) Podłączenie 1 Przewody 2 Stycznik 3 lokada mechaniczna 4 Przekaźnik termobimetalowy 1 Styczniki

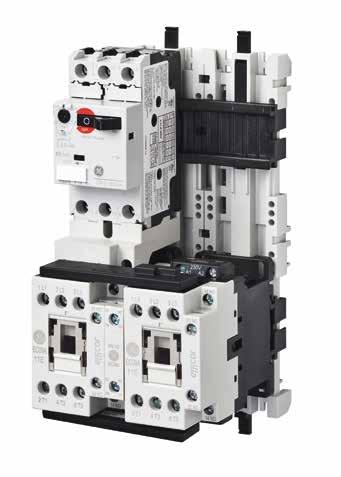

21 Układ nawrotny (bez przekaźnika termobimetalowego) Podłączenie 1 Wyłącznik silnikowy 2 Moduł połączeniowy 3 Przewody 4 Stycznik 5 lokada mechaniczna 6 Podstawa(y) montażowa Układ nawrotny

22

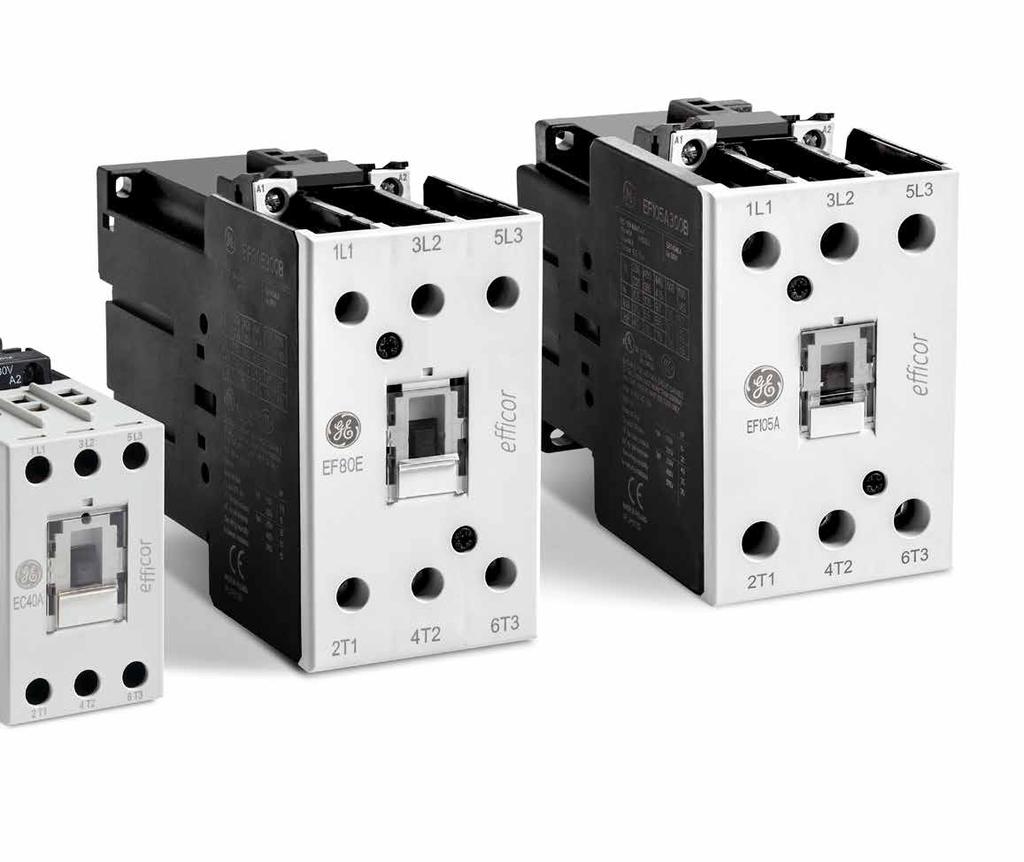

23 Styczniki 2 Styczniki 3-biegunowe podwójne zaciski skrzynkowe 4 Styczniki 4-biegunowe podwójne zaciski skrzynkowe 6 Styczniki 2 2N podwójne zaciski skrzynkowe 8 Styczniki pomocnicze podwójne zaciski skrzynkowe - Ith 20 9 Struktura numeru katalogowego 9 ewki do styczników i styczników pomocniczych podwójne zaciski skrzynkowe Zalety i korzyści kcesoria 10 Do styczników 12 Do układów rozruchowych Kody zamówieniowe Dane techniczne Indeks numeryczny 13 Przekaźniki termobimetalowe 1

24 Styczniki Styczniki 3-biegunowe podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 3 Wytrzymałość elektryczna Styki pom Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 3 N D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie Nr kat Symbol Napięcie Nr kat (1) Symbol Opak hp hp hp E E09D311012W , , E E09D311024W ,7x10 3 5,5 5, E E09D311036W E E09D311048W E E09D311060W E E09D311072W E E09D311110W E E09D311125W E E09D311230W E E09D311250W E E09D311440W E E09D311024L E E09D311048L E E09D311230L E E12D311012W ,5 5, E E12D311024W ,7x10 4 7,5 7, E E12D311036W E E12D311048W E E12D311060W E E12D311072W E E12D311110W E E12D311125W E E12D311230W E E12D311250W E E12D311440W E E12D311024L E E12D311048L E E12D311230L E E18D311012W ,5 7, E E18D311024W ,7x10 5, E E18D311036W E E18D311048W E E18D311060W E E18D311072W E E18D311110W E E18D311125W E E18D311230W E E18D311250W E E18D311440W E E18D311024L E E18D311048L E E18D311230L E E25D311012W , E E25D311024W ,5x E E25D311036W E E25D311048W E E25D311060W E E25D311072W E E25D311110W E E25D311125W E E25D311230W E E25D311250W E E25D311440W E E25D311024L E E25D311048L E E25D311110L E25D311230L E E32D300012W E E32D300024W ,5x E E32D300036W E E32D300048W E E32D300060W E E32D300072W E E32D300110W E E32D300125W E E32D300230W E E32D300250W E E32D300440W E E32D300024L E E32D300048L E E32D300230L E E40D300012W , E E40D300024W ,5x E E40D300036W E E40D300048W E E40D300060W E E40D300072W E E40D300110W E E40D300125W E E40D300230W E E40D300250W E E40D300440W E E40D300024L E E40D300048L E E40D300230L (1) Indeks: W = rozszerzony zakres napięcia (0,7-1,25 x Un), wbudowana dioda L = niski pobór mocy

25 Styczniki 3-biegunowe podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 3 Wytrzymałość elektryczna Styki pom Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 3 N /D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie (1) Nr kat Symbol Napięcie Nr kat Symbol Opak hp hp hp EF EF EF50E ,8x EF EF EF50E EF EF EF50E EF EF50E EF EF EF , EF EF65E ,8x EF EF EF65E EF EF EF65E EF EF65E EF EF Kody zamówieniowe EF EF EF80E ,8x EF EF EF80E EF EF EF80E EF EF80E EF EF EF EF EF95E ,8x EF EF EF95E EF EF EF95E EF EF95E EF EF EF EF EF105E ,8x EF EF EF105E EF EF EF105E EF EF105E EF EF (1) Wykonanie 110V zawiera 110V 50-60Hz i 120V 60Hz 3

26 Styczniki Styczniki 4-biegunowe podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 1 Wytrzymałość Styki głów- elektryczna ne Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 1 N D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie Nr kat Symbol Napięcie Nr kat (1) Symbol Opak E E12D400012W ,5 16, x E E12D400024W E E12D400036W E E12D400048W E E12D400060W E E12D400072W E E12D400110W E E12D400125W E E12D400230W E E12D400250W E E12D400440W E E E12D400024L E E12D400048L E12D400110L E12D400230L E E18D400012W x E E18D400024W E E18D400036W E E18D400048W E E18D400060W E E18D400072W E E18D400110W E E18D400125W E E18D400230W E E18D400250W E E18D400440W E E E18D400024L E E18D400048L E18D400110L E18D400230L E E25D400012W ,5x E E25D400024W E E25D400036W E E25D400048W E E25D400060W E E25D400072W E E25D400110W E E25D400125W E E25D400230W E E25D400250W E E25D400440W E E E25D400024L E E25D400048L E25D400110L E25D400230L E E32D400012W ,5 39, x E E32D400024W E E32D400036W E E32D400048W E E32D400060W E E32D400072W E E32D400110W E E32D400125W E E32D400230W E E32D400250W E E32D400440W E E E32D400024L E E32D400048L E32D400110L E32D400230L (1) Indeks: W = rozszerzony zakres napięcia (0,7-1,25 x Un), wbudowana dioda L = niski pobór mocy

27 Styczniki 4-biegunowe podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 1 Wytrzymałość Styki głów- elektryczna ne Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 1 N /D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie (1) Nr kat Symbol Napięcie Nr kat Symbol Opak EF ,5x EF EF50E EF EF EF50E EF EF EF50E EF EF50E EF EF EF , ,5x EF EF80E EF EF EF80E EF EF EF80E EF EF80E EF EF Kody zamówieniowe EF ,5x EF EF95E EF EF EF95E EF EF EF95E EF EF95E EF EF (1) Wykonanie 110V pokrywa 110V 50-60Hz i 120V 60Hz 5

28 Styczniki Styczniki 2 2N podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 3 Wytrzymałość Styki głów- elektryczna ne Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 3 N D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie Nr kat Symbol Napięcie Nr kat (1) Symbol Opak hp hp hp E E12D00012W ,5 5,5 7, E E12D00024W ,7x10 4 7,5 7, E E12D00036W E E12D00048W E E12D00060W E E12D00072W E E12D00110W E E12D00125W E E12D00230W E E12D00250W E E12D00440W E E E12D00024L E E12D00048L E12D00110L E12D00230L E E18D00012W ,5 7, E E18D00024W ,5x10 5, E E18D00036W E E18D00048W E E18D00060W E E18D00072W E E18D00110W E E18D00125W E E18D00230W E E18D00250W E E18D00440W E E E18D00024L E E18D00048L E18D00110L E18D00230L E E25D00012W , E E25D00024W ,5x E E25D00036W E E25D00048W E E25D00060W E E25D00072W E E25D00110W E E25D00125W E E25D00230W E E25D00250W E E25D00440W E E E E E32D00012W E E32D00024W ,5x E E32D00036W E E32D00048W E E32D00060W E E32D00072W E E32D00110W E E32D00125W E E32D00230W E E32D00250W E E32D00440W E E E (1) Indeks: W = rozszerzony zakres napięcia (0,7-1,25 x Un), wbudowana dioda L = niski pobór mocy

29 Styczniki 2 2N podwójne zaciski skrzynkowe Maksymalny prąd roboczy Dopuszczalne obciążenie 3 Wytrzymałość Styki głów- elektryczna ne Obwód sterujący Silniki Obciążenie <440V 3-faz nieindukcyjne 240V 415V 480V 690V Kat 3 N /D 50-60Hz 1 3 kw kw kw kw Operacje Napięcie (1) Nr kat Symbol Napięcie Nr kat Symbol Opak hp hp hp EF , EF EF40E ,78x EF EF EF40E EF EF EF40E EF EF40E EF EF EF , EF EF65E ,8x EF EF EF65E EF EF EF65E EF EF65E EF EF Kody zamówieniowe EF EF EF80E ,8x EF EF EF80E EF EF EF80E EF EF80E EF EF (1) Wykonanie 110V pokrywa 110V 50-60Hz i 120V 60Hz 7

30 Styczniki pomocnicze podwójne zaciski skrzynkowe - Ith 20 Styki Obwód sterujący N D Napięcie Nr kat Symbol Napięcie Nr kat (1) Symbol Opak Styczniki E ED440012W E ED440024W E ED440036W E ED440048W E ED440060W E ED440072W E ED440110W E ED440125W E ED440230W E ED440250W E ED440440W E E ED440024L E ED440048L ED440110L ED440230L E ED431012W E ED431024W E ED431036W E ED431048W E ED431060W E ED431072W E ED431110W E ED431125W E ED431230W E ED431250W E ED431440W E E ED431024L E ED431048L ED431110L ED431230L E ED422012W E ED422024W E ED422036W E ED422048W E ED422060W E ED422072W E ED422110W E ED422125W E ED422230W E ED422250W E ED422440W E E ED422024L E ED422048L ED422110L ED422230L E ED413012W E ED413024W E ED413036W E ED413048W E ED413060W E ED413072W E ED413110W E ED413125W E ED413230W E ED413250W E ED413440W E E ED413024L E ED413048L ED413110L ED413230L E ED404012W E ED404024W E ED404036W E ED404048W E ED404060W E ED404072W E ED404110W E ED404125W E ED404230W E ED404250W E ED404440W E E E (1) Indeks: W = rozszerzony zakres napięcia (0,7-1,25 x Un), wbudowana dioda L = niski pobór mocy 8

31 Struktura numeru katalogowego przykład E L E D L Model Stycznik Efficor Rodzaj stycznika stycznik pomocniczy 4 styki pomocnicze N N N 04 4N Rodzaj napięcia 50-60Hz D Zaciski zaciski skrzynkowe Napięcie cewki ewki do styczników i styczników pomocniczych podwójne zaciski skrzynkowe D 50-60Hz W (rozszerzone nap sterowania) D D L (cewka o małym poborze mocy) 012W - 024W 024L 036W - 048W 048L 060W - 072W - 110W 110L 125W - 230W 230L 250W - 440W - Kody zamówieniowe Napięcie Do Nr kat Symbol Opak 12V E09 E18, E ES1012S V E09 E18, E ES1024S V E09 E18, E ES1042S V E09 E18, E ES1048S V E09 E18, E ES1110S V E09 E18, E ES1120S V E09 E18, E ES1208S V E09 E18, E ES1230S V E09 E18, E ES1240S V E09 E18, E ES1400S V E09 E18, E ES1440S V E09 E18, E ES1480S V E09 E18, E ES1500S V E09 E18, E ES1575S V E09 E18, E ES1600S V E25 E40 ES2012S V E25 E40 ES2024S V E25 E40 ES2042S V E25 E40 ES2048S V E25 E40 ES2110S V E25 E40 ES2120S V E25 E40 ES2208S V E25 E40 ES2230S V E25 E40 ES2240S V E25 E40 ES2400S V E25 E40 ES2440S V E25 E40 ES2480S V E25 E40 ES2500S V E25 E40 ES2575S V E25 E40 ES2600S V EF40 EF105 EFS012S V EF40 EF105 EFS024S V EF40 EF105 EFS048S V (1) EF40 EF105 EFS110S V EF40 EF105 EFS208S V EF40 EF105 EFS230S V EF40 EF105 EFS400S V EF40 EF105 EFS480S V EF40 EF105 EFS575S V EF40 EF105 EFS600S V /D (2) EF40E EF105E EFSE24-60S V /D (2) EF40E EF105E EFSE48-130S V /D (2) EF40E EF105E EFSE S V /D (2) EF40E EF105E EFSE S (1) Wykonanie 110V pokrywa 110V 50-60Hz i 120V 60Hz (2) Moduł elektroniczny + cewka w zestawie 9

32 kcesoria do styczników loki styków pomocniczych Styki Zaciski skrzynkowe N EM N EM Nr kat Symbol Opak Styczniki Styki pomocnicze czołowe (1) styki EF211S EF220S EF202S styki EF440S EF431S EF422S EF413S EF404S EF422SE Styki pomocnicze i blokady, montaż boczny lok styków pomocniczych bocznych do styczników E EL220S EL211S EL202S lok styków pomocniczych bocznych do styczników EF LL LL lokada mechaniczna do styczników E EMI EMI02S Moduł czasowy pneumatyczny (2) lokada mechaniczna do styczników EF EL EL Zaciski skrzynkowe N zas Typ Nr kat Symbol Opak ,1-30 s s 1 1 0,1-30 s s opóźnienie PO ZŁĄZENIU opóźnienie PO ZŁĄZENIU opóźnienie PO WYŁĄZENIU opóźnienie PO WYŁĄZENIU EPT30S EPT60S EPT30SD EPT60SD Ogranicznik przepięć (1) Wszystkie styki pomocnicze czołowe pasują do każdego stycznika Efficor (2) Moduł czasowy pneumatyczny współpracuje z każdym stycznikiem Efficor Opis Nr kat Symbol Opak Opis Nr kat Symbol Opak Ogranicznik przepięć do styczników E (wtykowy) Ogranicznik przepięć do styczników EF wersja (1) Diodowy, D V ESUDI R, 12-48V SLR3G R, 24-48V ESUR R, V SLR3K R, V ESUR R, V SLR3R R, V ESUR Warystorowy, 24-48V SLV3G R, V ESUR Warystorowy, V SLV3K R, V ESUR Warystorowy, V SLV3R Warystorowy, /D 24-48V ESUV Warystorowy, V SLV3U Warystorowy, /D V ESUV Warystorowy, /D V ESUV Warystorowy, /D V ESUV (1) Styczniki EF z tzw cewką elektroniczną posiadają wbudowany ogranicznik przepięć 10

33 kcesoria do styczników Rygiel mechaniczny (1) Napięcie cewki Zaciski skrzynkowe N Do stosowania z Napięcie cewki 50-60Hz D Nr kat Symbol Opak E09 do E18, E E09 -E V 24-32V - EML1S E09 do E18, E E09 -E V 42-60V - EML1S E09 do E18, E E09 -E V V - EML1S E09 do E18, E E09 -E V V - EML1S E09 do E18, E E09 -E V V - EML1S E09 do E18, E E09 -E V V - EML1S E25 do E40 E25 -E V 24-32V - EML2S E25 do E40 E25 -E V 42-60V - EML2S E25 do E40 E25 -E V V - EML2S E25 do E40 E09 -E V V - EML2S E25 do E40 E25 -E V V - EML2S E25 do E40 E25 -E V V - EML2S E09D do E18D, ED V EML1DS E09D do E18D, ED V EML1DS E09D do E18D, ED V EML1DS E09D do E18D, ED V EML1DS E09D do E18D, ED V EML1DS E09D do E18D, ED V EML1DS E25D do E40D V EML2DS E25D do E40D V EML2DS E25D do E40D V EML2DS E25D do E40D V EML2DS E25D do E40D V EML2DS E25D do E40D V EML2DS Kody zamówieniowe 1 EF50 do EF V - EML3S EF50 do EF V - EML3S EF50 do EF V - EML3S EF50 do EF V - EML3S EF50 do EF V - EML3S EF50 do EF V - EML3S EF50 do EF V EML3DS EF50 do EF V EML3DS EF50 do EF V EML3DS EF50 do EF V EML3DS EF50 do EF V EML3DS EF50 do EF V EML3DS (1) Nie pasuje do wykonania D z niskim poborem mocy 11

34 kcesoria do układów rozruchowych kcesoria do układów rozruchowych Do stosowania z Opis Nr kat Symbol Opak GPS1 - E09 do E25 Moduł połączeniowy EM1L GPS1 - E32 Moduł połączeniowy EM1L GPS2 - E32 i E40 Moduł połączeniowy EM2L GPS2 - EF50E do EF80E Moduł połączeniowy EFM2EL GPS2 - EF50 do EF80 Moduł połączeniowy EFM2L Styczniki Zestaw połączeniowy do układów nawrotnych GPS1 - E09 do E32 Podstawa montażowa 45mm EP GPS2 - E32 i E40 Podstawa montażowa 55mm EP Do stosowania z Opis Nr kat Symbol Opak Do stosowania z przyłączami od góry lub z dołu do wykonania z lub bez przekaźnika termobimetalowego z ryglem mechanicznym E09 do E25 EKS1RV E32 i E40 EKS2RV EF50 do EF80 L EF95 do EF105 L Szyny równoległe Do stosowania z Opis Nr kat Symbol Opak E09 do E25 Szyny równoległe do 2 styczników E E32 i E40 Szyny równoległe do 2 styczników E ieguny równoległe Do stosowania z Opis Nr kat Symbol Opak E09 do E25 3 bieguny równolegle E3PP E09 do E25 4 bieguny równolegle E4PP E32 i E40 3 bieguny równolegle E3PP E32 i E40 4 bieguny równolegle E4PP Zestaw połączeniowy do układów gwiazda/trójkąt Do stosowania z Opis Nr kat Symbol Opak Do stosowania z przyłączami od góry lub z dołu do wykonania z lub bez przekaźnika termobimetalowego E09 do E25 EKS1YD E32 i E40 EKS2YD EF50 L EF65 i EF80 L EF95 i EF105 L

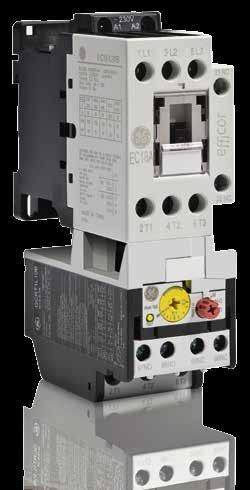

35 Przekaźniki termobimetalowe Przekaźniki termobimetalowe do styczników E Zakres nastaw ezpieczniki Zaciski skrzynkowe M gl-gg Klasa wyzwalania 10 Min Maks Do stosowania Nr kat Symbol Opak z 0,16 0, ERT ,25 0, ERT ,40 0, ERT110D ,65 1, ERT110F ,00 1, ERT110G ,30 1, E09 ERT110H ,80 2, ERT110J E12 2,50 4, ERT110K ,00 6, E18 ERT110L ,50 8, ERT110M ,00 12, ERT110N ,00 16, ERT110P ,50 18, ERT110S ,50 22, ERT110T ,00 12, ERT210N ,00 16, ERT210P ,50 18, E25 ERT210S ,50 22, E32 ERT210T ,00 26, E40 ERT210U ,00 32, ERT210V ,00 40, ERT210W Kody zamówieniowe kcesoria Przekaźniki termobimetalowe do styczników EF Do stosowania z Opis Nr kat Symbol Opak daptor montażowy ERT1 DIN EN ERT1S ERT2 DIN EN ERT2S Zakres nastaw ezpieczniki Do stosowania z Zaciski skrzynkowe (klasa 10) M gl-gg Min Maks Nr kat Symbol Opak 11,50 15, RT ,50 19, RT ,50 25, RT ,00 32, RT2D ,00 43, RT2E EF 42,00 55, RT2G ,00 65, RT2H ,00 82, RT2J ,00 97, RT2L ,00 110, RT2M kcesoria Do stosowania z Opis Nr kat Symbol Opak daptor montażowy RT2 DIN EN RT2P

36 Styczniki Elektroniczne przekaźniki termobimetalowe Zakres nastaw ezpieczniki Zaciski skrzynkowe (klasa 5,10,20 i 30) M gl-gg (1) Min Maks Do stosowania z Nr kat Symbol Opak 0,1 0,5-2 RE1D ,4 2-4 RE1H E09 RE1K , E40 RE1M , RE1S RE1W EF40 RE2H EF105 RE2M kcesoria Nr kat Symbol Opak Przezroczysta osłona przycisku kasowania RE1 i RE2 RET daptor montażowy RE1 RE1P RE2 RE2P kcesoria (1) ezpiecznik zgodnie z IE , patrz tabele koordynacji Do stosowania z Opis Nr kat Symbol Opak Przycisk z przewodem elastycznym ERT1, ERT2, RT i RE 0,5 m RTS m RTSL Kasowanie boczne RTS Tylko dla ERT1 i 2 oraz RT Nie dla RE Osłona pokrętła nastawczego ERT1, ERT2 i RT RT Zdalne kasowanie ERT1, ERT2 i RT2 12V /D RTRR V /D RTRRD V /D RTRRG V /D RTRRJ /415V /D RTRRN /480V /D RTRRU

37 2 Zgodność z normami 3 Wytrzymałość elektryczna 4 Obwód główny styczników E 5 Obwód główny styczników EF 6 Obwód sterujący Prąd przemienny styczniki E Prąd stały styczniki E 7 Obwód sterujący Prąd przemienny styczniki EF Prąd przemienny/stały styczniki EF 8 Styki pomocnicze zintegrowane loki styków pomocniczych 9 Rygiel mechaniczny Zaciski 10 Przekaźniki termobimetalowe 12 Tabele koordynacji 14 Oznaczenie styków 22 Wymiary i ciężar Zalety i korzyści Kody zamówieniowe Dane techniczne Indeks numeryczny 1

38 Zgodność z normami IE/EN G IE/EN UL508 IE/EN UL486E IE/EN S EN50011 NF F16 101/102 EN50012 EN50005 Warunki środowiskowe Temperatura składowania od -55º do +80º Temperatura pracy od -40º do +55º ez przekaźnika termobimetalowego od -40º do +60º od -40º do +70º (1) Wysokość <2000m (1) W zakresie 100%-110% znamionowego napięcia sterującego, bez styków pomocniczych Dopuszczenia Odporność klimatyczna (IE 68-2) Styczniki Testy ciągłe 40 / 125 / 56 Zimno (72 godz) Temperatura -40º Suche gorąco (96 godz) Temperatura +125º Wilgotność względna < 50% Wilgotne gorąco (56 godz) Temperatura +40º Wilgotność względna 95% Testy cykliczne (6 cykli) Wilgotne gorąco Pierwsza połowa cyklu Niska temperatura +25º Wilgotność względna 93% Druga połowa cyklu Niska temperatura º Wilgotność względna 95% 30 Pozycje montażowe Sposób montażu Zaciski i moment dociskowy Przy obniżeniu parametrów znamionowych -10% napięcia załączania, +10% napięcia odpadania, w porównaniu do takiej samej mocy dla położenia pionowego Prąd cieplny (Ith) Styczniki E Styczniki EF Typ E09E18 E25 E32E40 EF50EF80 EF95EF105 Zaciski skrzynkowe wkrętaka Sztywny, linka (w tym drobnopleciona) bez końcówki (mm 2 ) płaski i PZ2 0,75 6 0, , , Linka drobnopleciona z końcówką (mm 2 ) płaski i PZ2 0,75 6 0, , , Linka drobnopleciona bez końcówki (mm 2 ) płaski i PZ2 0,75 6 0, , , WG /0 Moment dociskowy (Nm) 2,2 2,2 2,2 4-4,5 5,6-6,5 (Lb x in) Sztywny (mm 2 ) 2, Linka (mm 2 ) 2, Linka drobnopleciona bez końcówki (mm 2 ) płaski i PZ2 0,75 6 0, , , Linka drobnopleciona z końcówką (mm 2 ) 2, /0 WG /0 Moment dociskowy (Nm) 2,2 2,2 2,2 4-4,5 5,6-6,5 (Lb x in) Sztywny, linka (w tym drobnopleciona) bez końcówki (mm 2 ) maks 1x16 + 1x10 maks 1x25 + 1x25 Linka drobnopleciona bez końcówki (mm 2 ) maks 1x16 + 1x10 - Linka drobnopleciona z końcówką (mm 2 ) płaski i PZ2 0,75 6 0, ,75 16 maks 1x16 + 1x10 - WG maks 1x5 + 1x7 maks 1x3 + 1x3 Moment dociskowy (Nm) 2,2 2,2 2,2 4-4,5 5,6-6,5 (Lb x in)

39 Wytrzymałość elektryczna Kategoria 3 (styczniki 3-biegunowe) Kategoria 4 (styczniki 3-biegunowe) Liczba operacji 10,000,000 8,000,000 6,000,000 4,000,000 2,000,000 1,000, , , ,000 3 E09 E12 E18 E25 E32 E40 EF50 EF65 EF80 EF95 EF , , Prąd () Liczba operacji 10,000,000 8,000,000 6,000,000 4,000,000 2,000,000 1,000, , , ,000 4 E09 E12 E18 E25 E32 E40 EF50 EF65 EF80 EF95 EF , , Prąd () Dane techniczne 3

40 Styczniki Obwód główny styczników E E 09 E 12 E18 E 25 E 32 E 40 Wykonanie 3-biegunowe Znamionowy prąd cieplny Ith dla θ 55º () Znamionowy prąd pracy Ie -3 () Napięcie znamionowe pracy (Ue) (V) 690V acc IE / 600V acc UL-S Wykonanie 4-biegunowe Znamionowy prąd cieplny Ith dla θ 55º () Napięcie znamionowe pracy (Ue) (V) 690V acc IE / 600V acc UL-S Wykonanie 3- i 4-biegunowe Znamionowe napięcie izolacji (Ui) (V) 1000V acc IE / 600V acc UL-S Maksymalny prąd ciągły -1 () Zakres częstotliwości (Hz) Zdolność załączania (RMS) (IE ) U = V () Zdolność wyłączania (RMS) ( IE-60947) Ue = 500V () Ue = 690V () Prąd krótkotrwały (od stanu zimnego) 1s () s () s () s () min () min () zas powrotu do warunków normalnych (min) Zabezpieczenie zwarciowe - bezpieczniki (bez przekaźników termobimetalowych) Koordynacja typu 1 gl-gg (U = 500V, 50k lub U = 415V, 80k) () Koordynacja typu 2 gl-gg (U = 500V, 50k lub U = 415V, 80k) () Impedancja pojedynczego toru (mω) 2,25 2,25 2,25 1,6 1,2 1,2 Straty mocy na pojedynczy biegun -1 (W) 1,41 1,41 2,30 3,24 4,32 4,32-3 (W) 0,18 0,32 0,73 1,00 1,23 1,92 Rezystancja izolacji Pomiędzy biegunami (MΩ) >10 >10 >10 >10 >10 >10 Pomiędzy biegunami a ziemią (MΩ) >10 >10 >10 >10 >10 >10 Pomiędzy wejściem i wyjściem (MΩ) >10 >10 >10 >10 >10 >10 4

41 Obwód główny styczników EF EF40 EF50 EF65 EF80 EF95 EF105 Wykonanie 3-biegunowe Znamionowy prąd cieplny Ith dla θ 55º () Znamionowy prąd pracy Ie -3 () Napięcie znamionowe pracy (Ue) (V) 690V acc IE / 600V acc UL-S Wykonanie 4-biegunowe Znamionowy prąd cieplny Ith dla θ 55º () Napięcie znamionowe pracy (Ue) (V) V acc IE / 600V acc UL-S - Wykonanie 3- i 4-biegunowe Znamionowe napięcie izolacji (Ui) (V) 1000V acc IE / 600V acc UL-S Maksymalny prąd ciągły -1 () Zakres częstotliwości (Hz) Zdolność załączania (RMS) (IE ) () Zdolność wyłączania (RMS) ( IE-60947) Ue = 400V () Ue = 500V () Ue = 690V () Prąd krótkotrwały (od stanu zimnego) 1s () s () s () s () min () min () zas powrotu do warunków normalnych (min) Zabezpieczenie zwarciowe - bezpieczniki (bez przekaźników termobimetalowych) Koordynacja typu 1 gl-gg () Koordynacja typu 2 gl-gg () ez zespawania styków gl-gg () Impedancja pojedynczego toru (mω) 0,85 0,85 0,86 0,86 0,76 0,76 Straty mocy na pojedynczy biegun -1 (W) 6,89 6,86 10,40 10,40 14,89 14,89-3 (W) 1,36 2,12 3,63 5,50 6,86 8,37 Rezystancja izolacji Pomiędzy biegunami (MΩ) >10 >10 >10 >10 >10 >10 Pomiędzy biegunami a ziemią (MΩ) >10 >10 >10 >10 >10 >10 Pomiędzy wejściem i wyjściem (MΩ) >10 >10 >10 >10 >10 >10 Dane techniczne 5

42 Styczniki Obwód sterujący napięcie przemienne styczniki E E09 do E18 E25 do E40 Znamionowe napięcie izolacji (Ui) (V) Napięcie standardowe Us 50Hz (V) Napięcie standardowe Us 60Hz (V) Zakres napięć pracy (cewka 50/60Hz) Praca przy 50Hz xus 0,8-1,1 0,8-1,1 Praca przy 60Hz xus 0,85-1,1 0,85-1,1 Załączanie przy 50Hz xus 0,50,8 0,60,8 Załączanie przy 60Hz xus 0,55 0,85 0,65 0,85 Odpadanie przy 50Hz xus 0,35 0,55 0,30 0,55 Odpadanie przy 60Hz xus 0,35 0,55 0,30 0,55 Pobór mocy przy Us (stan zimny) Obwód magnetyczny zamknięty (50Hz/60Hz) (V) 9 / 6 11,3 / 8,5 Obwód magnetyczny otwarty (50Hz/60Hz) (V) 70,1 / 68,2 144 / 138 Współczynnik mocy Obwód magnetyczny zamknięty cos ϕ 0,24 0,20 Obwód magnetyczny otwarty cos ϕ 0,85 0,70 zas otwierania i zamykania Wartość pomiędzy +10% Us i 20% Us zas zamykania styków (ms) zas otwierania styków N (ms) Wartości znamionowe Us zas zamykania styków (ms) zas otwierania styków N (ms) Wytrzymałość mechaniczna ewka o podwójnej częstotliwości (przy 50Hz) 10 6 oper Zakres maksymalny -1 przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h ez obciążenia oper/h Prąd stały styczniki E ewka z rozszerzonym zakresem napięć ewka o małym poborze mocy E09 do E18 E25 do E40 E09 do E18 E25 do E40 Znamionowe napięcie izolacji (Ui) (V) Napięcie standardowe Us D (V) Zakres napięć pracy Zakres pracy przy D xus (V D) 0,70-1,25 0,70-1,25 0,80-1,1 0,80-1,1 Załączanie przy D xus (V D) 0,45-0,65 0,45-0,65 0,48-0,68 0,48-0,68 Odpadanie przy D xus (V D) 0,12-0,30 0,12-0,30 0,12-0,30 0,12-0,30 Pobór mocy przy Us (stan zimny) Obwód magnetyczny otwarty i zamknięty (W) 7,5 9 3,6 5,3 zas otwierania i zamykania Wartość pomiędzy +10% Us i 20% Us zas zamykania styków (ms) zas otwierania styków N (ms) Wartości znamionowe Us zas zamykania styków (ms) zas otwierania styków N (ms) Wytrzymałość mechaniczna 10 6 oper Zakres maksymalny -1 przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h ez obciążenia oper/h

43 Obwód sterujący napięcie przemienne styczniki EF EF50 do EF80 EF95 do EF105 Znamionowe napięcie izolacji (Ui) (V) Napięcie standardowe Us 50-60Hz (V) Zakres napięć pracy (cewka 50/60Hz) Praca przy 50Hz xus 0,8-1,1 0,8-1,1 Praca przy 60Hz xus 0,85-1,1 0,85-1,1 Załączanie przy 50Hz xus (w temperaturze otoczenia 25º) 0,50,8 0,50,8 Załączanie przy 60Hz xus (w temperaturze otoczenia 25º) 0,6 0,8 0,6 0,8 Odpadanie przy 50Hz xus (w temperaturze otoczenia 25º) 0,30 0,55 0,30 0,55 Odpadanie przy 60Hz xus (w temperaturze otoczenia 25º) 0,30 0,55 0,30 0,55 Pobór mocy przy Us (stan zimny) Obwód magnetyczny zamknięty (50Hz/60Hz) (V) 25 / / 16 Obwód magnetyczny otwarty (50Hz/60Hz) (V) 245 / / 204 ieplne straty mocy (50Hz/60Hz) (W) 5,2 / 4,3 5,2 / 4,3 Współczynnik mocy (50Hz) Obwód magnetyczny zamknięty cos ϕ 0,26 0,26 Obwód magnetyczny otwarty cos ϕ 0,54 0,54 zas otwierania i zamykania Wartość pomiędzy +10% Us i 20% Us zas zamykania styków (ms) zas otwierania styków N (ms) Wartości znamionowe Us zas zamykania styków (ms) zas otwierania styków N (ms) Wytrzymałość mechaniczna ewka o podwójnej częstotliwości (przy 50Hz) 10 6 oper 5 5 Zakres maksymalny -1 przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h ez obciążenia oper/h Dane techniczne Prąd przemienny/stały styczniki EF ewka z rozszerzonym zakresem napięć EF50 do EF80 EF95 do EF105 Znamionowe napięcie izolacji (Ui) (V) Napięcie standardowe Us D (V) Zakres napięć pracy Zakres pracy przy D xus (V D) 0,85-1,1 0,85-1,1 Załączanie przy D xus (V D) 0,75 0,75 Odpadanie przy D xus (V D) 0,5 0,5 Pobór mocy przy Us (stan zimny) Obwód magnetyczny zamknięty (V) 2,6 2,6 Obwód magnetyczny otwarty (V) Obwód magnetyczny zamknięty D (V) 1,7 1,7 Obwód magnetyczny otwarty D (V) zas otwierania i zamykania Wartości znamionowe Us zas zamykania styków (ms) zas otwierania styków N (ms) Wytrzymałość mechaniczna 10 6 oper 5 5 Zakres maksymalny -1 przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h przy mocy znamionowej oper/h ez obciążenia oper/h

44 Styczniki Styki pomocnicze zintegrowane E09 do E25 Znamionowe napięcie izolacji (Ui) zgodnie z IE (V) 1000 Znamionowy prąd cieplny Ith dla θ 55º () 10 Zdolność załączania (RMS) zgodnie z IE Ue 400V, 50-60Hz () 105 D-13 Ue 220V D () 105 Zdolność wyłączania (RMS) zgodnie z IE Ue 400V, 50-60Hz () 105 D-13 Ue 220V D () 2-15 Napięcie i prąd znamionowy Ue-le (V-) 110/ zgodnie z IE 220/ / / /660-2 zgodnie z UL, S 600 D-13 Napięcie i prąd znamionowy Ue-le (V-) 24-6 zgodnie z IE , ,35 zgodnie z UL, S Q600 Wytrzymałość elektryczna 10 6 oper 0,2 Minimalna moc robocza (bezpieczna praca) 17 V - 5m Ochrona zwarciowa (maks bezpiecznik bez zespawania styków) () 10 Rezystancja izolacji Między biegunami (MΩ) Między biegunami a ziemią (MΩ) >10 Gwarantowane rozłączne działanie styków i N Odstęp 1,3mm Impedancja styków (MΩ) 2,7 loki styków pomocniczych EF/EL/LL Znamionowe napięcie izolacji (Ui) zgodnie z IE (V) 1000 Znamionowy prąd cieplny Ith dla θ 55º () 10 Zdolność załączania (Ieff) zgodnie z IE Ue 400V, 50-60Hz () 60 D-13 Ue 220V D () 60 Zdolność wyłączania (Ieff) zgodnie z IE Ue 400V, 50-60Hz () 60 D-13 Ue 220V D () 0,95-15 Napięcie i prąd znamionowy Ue-le (V-) 110/120-6 zgodnie z IE 220/ / /440-3, ,5 660/660-1,5 zgodnie z UL, S 600 D-13 Napięcie i prąd znamionowy Ue-le (V-) 24-4 zgodnie z IE , , ,15 zgodnie z UL, S Q600 Wytrzymałość elektryczna 10 6 oper 0,2 Wytrzymałość mechaniczna 10 6 oper 10 Minimalna moc robocza (bezpieczna praca) 17-5 V-m Ochrona zwarciowa (maks bezpiecznik bez zespawania styków) () 10 Rezystancja izolacji Między biegunami (MΩ) Między biegunami a ziemią (MΩ) >10 Gwarantowane rozłączne działanie styków i N Odstęp 1,6mm dla EF / 2,2mm dla EL/ 1,3mm dla LL Impedancja styków (mω) 2,7 8

45 Rygiel mechaniczny Znamionowe napięcie izolacji (Ui) (V) 1000 Napięcie standardowe Us: 50 do 60Hz i D (V) & Zakres napięć pracy 85% do 110% Pobór mocy do odryglowania (automatyczne odcinanie) /D 24 do 72V 30W / 25V 110 do 440V 15W / 12V Sterowanie elektryczne odblokowaniem 18 Minimalny impuls (ms) 25 Podtrzymanie utomatyczne odcięcie stykiem wewnętrznym Sterowanie ręczne odblokowaniem Przyciskiem Sterowanie elektryczne załączeniem Minimalny impuls (ms) 40 (automatycznie odcinany) Sterowanie ręczne załączeniem Przyciskiem Styk pomocniczy N Kategoria -15 (V-) 110/120-6 zgodnie z IE 220/ / /450-3, ,5 690/660-1,5 zgodnie z UL/S 600 Kategoria D-13 zgodnie z IE (V-) , , ,15 Q600 zgodnie z UL/S Wytrzymałość mechaniczna 10 6 oper 0,2 Schematy połączeń Prąd przemienny Dane techniczne Prąd przemienny/stały Zaciski Zaciski Docisk ze śrubą EMLS, EMLSD Przewód giętki (mm 2 ) 2x0,5 2,5 WG 2x20 14 Przekrój standardowy 3 Moment dociskowy (Nm/Lbxin) 1,1 / 10 9

46 Styczniki Przekaźniki termobimetalowe Obwód sterujący do 690V Zabezpieczenie termiczne przed przeciążeniem Zabezpieczenie przed niezrównoważeniem faz utomatyczna kompensacja temperatury Pokrętło zakresu prądowego na płycie czołowej Przycisk testu wyzwalania na płycie czołowej Wskaźnik wyzwalania (0-1) Stopień ochrony IP20 Przycisk kasowania (4 położenia): - Kasowanie ręczne - Kasowanie ręczne = STOP - Kasowanie automatyczne + STOP - Kasowanie automatyczne Dane techniczne IE/EN Ui=690V Wyzwalanie przy prądzie równym 120% nastawy ERT RT2 RE Kasowanie ręczne Kasowanie ręczne + STOP Kasowanie automatyczne + STOP Kasowanie automatyczne Klasa , 10, 20 i 30 Zakres nastaw () 0, ,5110 0,1110 Tory główne Znamionowe napięcie izolacji (V) Zakres częstotliwości (Hz) Obwód sterujący Znamionowe napięcie izolacji (IE ) Ui (V) Prąd cieplny Ith () Prąd pracy Napięcie i prąd znamionowy Ue-le (V-) 110/ / / /500-0,8 690/660-0,3 D-13 - Napięcie i prąd znamionowy Ue-le (V-) , , , ,1 Kategorie zgodnie z UL i S 600-Q600 Zabezpieczenie bezpiecznikami typu gl () 10 Zaciski WG 2,5 Moment dociskowy (Nm) 0,8 Warunki środowiskowe dla ERT, RT2 i RE Zdalne kasowanie Temperatura składowania od -55º do +80º Temperatura pracy (kompensacja) -25º do +60º Zakres stosowania do 2000 m bez żadnych zmian w charakterystykach Wilgotność względna 40º, 95% Lloyd's Register kategoria środowiskowa ENV1 Zalecana ochrona przed & ENV2 10:33 Germanischer LLoyd kategoria środowiskowa Pozycje montażowe Pobór mocy D ewki nie są przeznaczone do pracy ciągłej 100V 100W t 1 = 1 sec t 2 = 30 sec t 1 = 5 sec t 2 = 90 sec t 1 = 10 sec t 2 = 180 sec (t 1 = czas zał ON t 2 = czas wył OFF) Odchylenie od osi Y oraz Z: ±30 10

47 harakterystyki wyzwalania ERT klasa 10 RT2 klasa 10 zas wyzwolenia (s) zas wyzwolenia (s) 1 faza stan zimny 3 fazy stan zimny 1 faza stan zimny 3 fazy stan zimny Dane techniczne 3 fazy stan ciepły 3 fazy stan ciepły zas wyzwolenia (s) 1000 krotność nastawy prądu znamionowego RE klasa 5, 10, 20 i 30 Zanik fazy i niezrównoważenia faz, stan ciepły krotność nastawy prądu znamionowego stan ciepły 100 stan zimny 10 Klasa wyzwalania 5 Klasa wyzwalania 10 Klasa wyzwalania 20 Klasa wyzwalania Krotność prądu przy pełnym obciążeniu 11

48 Record Plus tabela koordynacji typu 2 przy 80k i 380/400V lub 415V Styczniki Moc znamionowa Silnik (1) Wyłącznik Stycznik Prąd znamionowy () kw 380/ 400V Nr kat Prąd znam (In) Prąd cieplny 415V () Zakres nastaw () Zakres Nastawa zadziałania zwarciowa nastawy zwarciowej Im ±20% Im Prąd pracy Moc dopuszczalna Przekaźnik Zacisk termobimetalowy skrzynkowy Zakres nastaw Najmniejszy przewód u (pvc) (2) () () Seria P(kW) Seria 380/415V (mm 2 ) FD ,5 12,5 169 E , FD63 - ERT , ,8 FD ,5 21 FD E FD ERT ,5 14, , FD E , RT2E FDN36M050ED EF RT2G EF RT2H FDN36M080ED EF RT2J EF RT2L FDN36M0100ED EF RT2M Odstęp Minimalny odstęp od czoła obudowy mm Record Plus tabela koordynacji typu 2 przy 80k i 500/525V Moc znamionowa Silnik (1) Wyłącznik Stycznik Prąd znamionowy () kw 500/ 525V - Nr kat Prąd znam (In) () Prąd cieplny Zakres nastaw () Zakres Nastawa zadziałania zwarciowa nastawy zwarciowej Im ±20% Im Prąd pracy Moc dopuszczalna Przekaźnik termobimetalowy Zakres nastaw Zacisk skrzynkowy Najmniejszy przewód u (pvc) (2) () () Seria P(kW) Seria 380/415V (mm 2 ) 7, ,5 12, ERT E , ,5-25 FD63 ERT , E , Odstęp Minimalny odstęp od czoła obudowy mm 20 5, RT4LD 7,5-11 FEL36M012JF 7, ,5-187,5 156 EF RT4LE , RT4LF 12,5-20 FEL36M020JF RT4LG ,5 18,5 28, EF FEL36M030JF RT4LH (1) Prąd odpowiada silnikom 4-biegunowym (bez specjalnej charakterystyki momentu rozruchowego) Prąd rozruchowy 8-krotność prądu znamionowego 1s (2) Minimalny przekrój odnosi się do temperatury 30 i jest tak dobrany, by wytrzymać maksymalną energię przepływu i prąd znamionowy silnika Należy wziąć również pod uwagę możliwy spadek napięcia, pozycję montażową oraz inną temperaturę otoczenia 12

49 Surion GPS z podwyższoną zdolnością wyłączania Koordynacja typu 2 65k przy 380/400V lub 415V Moc znamionowa Silnik (1) Wyłącznik silnikowy Stycznik Prąd znamionowy () Nr kat Prąd znamionowy (In) Prąd cieplny Prąd zwarciowy Seria Zacisk skrzynkowy Najmniejszy przewód u (pvc) (2) Minimalny odstęp od czoła obudowy Moduły połączeniowe Nr kat kw 380/400V 415V () Zakres nastaw () () 380/415V (mm 2 ) 0,06 0,23 0,21 GPS1H 0,25 0,16-0,25 3,2 E9 0,75 20 EM1L25 0,09 0,34 0,31 GPS1H 0,4 0,25-0,4 5,2 E9 0,75 20 EM1L25 0,12 0,44 0,4 GPS1HD 0,63 0,4-0,63 8,2 E9 0,75 20 EM1L25 0,18 0,65 0,63 GPS1HE 1 0, E9 0,75 20 EM1L25 0,25 0,9 0,8 GPS1HE 1 0, E9 0,75 20 EM1L25 0,37 1,25 1,1 GPS1HF 1,6 1-1,6 20,5 E9 0,75 20 EM1L25 0,55 1,6 1,5 GPS1HF 1,6 1-1,6 20,5 E9 0,75 20 EM1L25 0,75 2 1,9 GPS1HG 2,5 1,6-2,5 32,5 E9 0,75 20 EM1L25 1,1 2,6 2,5 GPS1HH 4 2, E9 0,75 20 EM1L25 1,5 3,5 3,4 GPS1HH 4 2, E9 0,75 20 EM1L25 2,2 5 4,5 GPS1HJ 6,3 4-6,3 82 E9 0,75 20 EM1L ,5 GPS1HK 10 6, E9 1,5 20 EM1L GPS1HK 10 6, E9 1,5 20 EM1L25 5, GPS1HL ,3 169 E12 2,3 20 EM1L25 7, GPS1HM 16 11, E EM1L ,5 21 GPS1HP E EM1L GPS1HR E EM1L32 18, GPS2HS E EM1L32 (mm) Dane techniczne Silnik (1) Wyłącznik silnikowy Stycznik Przekaźnik termobimetalowy Zacisk skrzynkowy Moc znamionowa Prąd znamionowy () Nr kat Prąd znamionowy (In) Prąd zwarciowy Seria Seria Zakres nastaw Najmniejszy przewód u (pvc) (2) Minimalny odstęp od czoła obudowy kw 380/400V 415V () () (mm) RT2E GPS2MHT EF RT2G GPS2MHU EF65 RT2H /415V (mm 2 ) 10 (mm) 25 (1) Prąd odpowiada silnikom 4-biegunowym (bez specjalnej charakterystyki momentu rozruchowego) Prąd rozruchowy 8-krotność prądu znamionowego 1s (2) Minimalny przekrój odnosi się do temperatury 30 i jest tak dobrany, by wytrzymać maksymalną energię przepływu i prąd znamionowy silnika Należy wziąć również pod uwagę możliwy spadek napięcia, pozycję montażową oraz inną temperaturę otoczenia 13

50 Oznaczenie styków Styczniki 3- i 4-biegunowe E09311E25311 E32300EF E12400EF95400 E1200E2500 E3200EF8000 E09D311E25D311 E32D300EF105E300 E12D400EF95E400 E12D00E25D00 E32D00EF80E00 1 1L1 3L2 5L N 1 1L1 3L2 5L3 1 1L1 3L2 5L3 7L4 1 R1 1L 3L R3 1 1L1 R1 R3 3L2 2 2T1 4T2 6T N 2 2T1 4T2 6T3 2 2T1 4T2 6T3 8T4 2 R2 2T1 4T R4 2 2T1 R2 R4 4T2 Styczniki Styczniki pomocnicze E440 E431 E422 E413 E404 ED440 ED431 ED422 ED413 ED N N N N N N N 21 N 31 N 41 N lok styków pomocniczych montaż czołowy EF440 EF404 EF422 EF431 EF EF211 EF220 EF lok styków pomocniczych montaż boczny EL20 EL11 EL02 LL20 LL (104) (94) 73 (104) 81 (92) 71 (102) 81 (92) N (103) (93) (103) 82 (91) (101) (91) lokada mechaniczna i mechaniczno-elektryczna EMI - EL EMI02 - EL02 01 (02) (02) (01) 02 (01) 14

51 Oznaczenie styków (cd) Moduł czasowy pneumatyczny EPTD EPT lok ogranicznika przepięć ESUR ESUDI ESUVI SLR3 SLV3 Rygiel mechaniczny EML EMLD /D Dane techniczne 15

52 Oznaczenie styków zgodnie z EN Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Styczniki Stycznik pomocniczy 4 kombinacja z blokiem styków ZOŁOWYH 2-IEG E E E 5 1 Stycznik pomocniczy 4 kombinacja z blokiem styków ZOŁOWYH 4-IEG E E E E E 5 3 E440 ED440 +EF202 E440 ED440 +EF220 E440 ED440 +EF211 E440 ED440 +EF440 E440 ED440 +EF440 E440 ED440 +EF422 E440 ED440 +EF431 E440 ED440 +ELF413 Stycznik pomocniczy 4 kombinacja z blokiem styków OZNYH montowanym z PRWEJ strony stycznika (102) 81 (92) (101) (91) 73 (104) 74 (103) 81 (92) 82 (91) (104) (94) 74 (103) (93) E440 ED440 +EL202 E440 ED440 +EL211 E440 ED440 +EL220 16

53 Oznaczenie styków zgodnie z EN (cd) Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Stycznik pomocniczy 4 kombinacja z blokiem styków OZNYH montowanym z LEWEJ strony stycznika E440 ED440 +EL202 E440 ED440 +EL211 E440 ED440 +EL220 Stycznik pomocniczy 4N kombinacja z blokiem styków pomocniczych ZOŁOWYH 2-IEG N 21 N 31 N 41 N N N N N N N N N E E E 5 1 E404 ED404 +EF202 E404 ED404 +EF220 ED404 E404 +EF211 Stycznik pomocniczy 4N kombinacja z blokiem styków pomocniczych ZOŁOWYH 4-IEG N 21 N 31 N 41 N N N N N N N N N N N N N N 21 N 31 N 41 N E E E E E 1 7 E404 ED404 +EF440 E404 ED404 +EF404 E404 ED404 +EF422 E404 ED404 +EF431 E404 ED404 +ELF413 Dane techniczne 17

54 Oznaczenie styków zgodnie z EN (cd) Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Styczniki Stycznik pomocniczy 4N kombinacja z blokiem styków OZNYH montowanym z PRWEJ strony stycznika N 21 N 31 N 41 N N 21 N 31 N 41 N N 21 N 31 N 41 N (102) 81 (92) (101) (91) 73 (104) 74 (103) 73 (104) 74 (103) 81 (92) 82 (91) 81 (92) 82 (91) E404 ED404 +EL202 E404 ED404 +EL211 E404 ED404 +EL220 Stycznik pomocniczy 4N kombinacja z blokiem styków OZNYH montowanym z LEWEJ strony stycznika N 21 N 31 N 41 N N 21 N 31 N 41 N E440 ED440 +EL202 E440 ED440 +EL N 21 N 31 N 41 N E440 ED440 +EL220 18

55 Oznaczenie styków zgodnie z EN Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Oznaczenie styków zgodnie z EN L1 3L2 5L N 11E 1 1 E09311E25311 E09D311E25D T1 4T2 6T N 1L1 3L2 5L T1 4T2 6T3 Podwójne bloki styków pomocniczych montowane ZOŁOWO 1L1 3L2 5L N T1 4T2 6T N E32300EF E32D300EF105E300 E09311E25311 E09D311E25D311 +EF202 Dane techniczne L1 3L2 5L N 2T1 4T2 6T N 1L1 3L2 5L N 2T1 4T2 6T N E09311E25311 E09D311E25D311 +EF220 E09311E25311 E09D311E25D311 +EF L1 3L2 5L T1 4T2 6T E32300EF E32D300EF105E300 +EF L1 3L2 5L3 2T1 4T2 6T E32300EF E32D300EF105E300 +EF L1 3L2 5L3 2T1 4T2 6T E32300EF E32D300EF105E300 +EF211 Podwójne bloki styków pomocniczych OZNYH montowane z PRWEJ strony L1 3L2 5L N (102) 81 (92) 2T1 4T2 6T N (101) (91) L1 3L2 5L N (104) (92) 2T1 4T2 6T N 74 (103) 82 (91) E09311E25311 E09D311E25D311 +EL220 E09311E25311 E09D311E25D311 +EL211 19

56 Oznaczenie styków zgodnie z EN (cd) Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Styczniki Podwójne bloki styków pomocniczych OZNYH montowane z PRWEJ strony (cd) L1 3L2 5L N (104) (94) 2T1 4T2 6T N 1L1 3L2 5L3 2T1 4T2 6T3 1L1 3L2 5L3 2T1 4T2 6T3 1L1 3L2 5L3 2T1 4T2 6T3 74 (103) (93) (102) 81 (92) (101) (91) 73 (104) 74 (103) 81 (92) 82 (91) (104) (94) 74 (103) (93) E09311E25311 E09D311E25D311 +EL220 E32300E40300 E32D300E40D300 +EL202 E32300E40300 E32D300E40D300 +EL211 EF50300EF EF50E300EF105E300 +LL11 E32300E40300 E32D300E40D300 +EL220 EF50300EF EF50E300EF105E300 +LL20 Podwójne bloki styków pomocniczych OZNYH montowane z LEWEJ strony 1L1 3L2 5L N T1 4T2 6T N E09311E25311 E09D311E25D311 +EL L1 3L2 5L N 2T1 4T2 6T N E09D311E25D311 E09311E EL L1 3L2 5L N 2T1 4T2 6T N E09311E25311 E09D311E25D311 +EL L1 3L2 5L3 2T1 4T2 6T E32300E40300 E32D300E40D300 +EL L1 3L2 5L3 2T1 4T2 6T E32300E40300 E32D300E40D300 +EL211 EF50300EF EF50E300EF105E300 +LL L1 3L2 5L3 2T1 4T2 6T E32300E40300 E32D300E40D300 +EL220 EF50300EF EF50E300EF105E300 +LL20 20

57 Oznaczenie styków zgodnie z EN (cd) Styki pomocnicze Opis N Możliwa kombinacja stycznika podstawowego + dodatkowe styki pomocnicze Poczwórne bloki styków pomocniczych montowane ZOŁOWO 1 2 1L1 3L2 5L N 2T1 4T2 6T N E09311E25311 E09D311E25D311 +EF L1 3L2 5L N 2T1 4T2 6T N 1L1 3L2 5L N 2T1 4T2 6T N E09311E25311 E09D311E25D311 +EF404 E09311E25311 E09D311E25D311 +EF422 Dane techniczne 1 2 1L1 3L2 5L N 2T1 4T2 6T N E09311E25311 E09D311E25D311 +EF L1 3L2 5L N 2T1 4T2 6T N 1 2 1L1 3L2 5L3 2T1 4T2 6T E09311E25311 E09D311E25D311 +EF413 E09311E25311 E09D311E25D311 +EF L1 3L2 5L3 2T1 4T2 6T E09311E25311 E09D311E25D311 +EF L1 3L2 5L3 2T1 4T2 6T E32300EF E32D300EF105E300 +EF L1 3L2 5L3 2T1 4T2 6T E32300EF E32D300EF105E300 +EF L1 3L2 5L3 2T1 4T2 6T E32300EF E32D300EF105E300 +EF413 21

58 Wymiary i ciężar Styczniki E Styczniki Styczniki Wymiary (mm) E093 - E183 E253 E323 - E403 E09D3 - E18D3 E25D3 E32D3 - E40D ,2 66,2 67,2 76,2 80,2 81, iężar (g) Przekaźnik przeciążeniowy ERT1 186 g ERT Kg Ø Przekaźnik przeciążeniowy ERT2 194 g ERT ERT Kg Kg Przekaźnik elektroniczny RE1 200 g 14, ,7 37,8 57,5 79,9 85,

59 Wymiary i ciężar Styczniki EF Wymiary i ciężar Wymiary (mm) EF503 - EF803 EF953-EF1053 EF50E3 - EF80E3 EF95E3 - EF105E D iężar (g) Przekaźnik przeciążeniowy RT2 400 g , Przekaźnik elektroniczny RE2 320 g , T1 4 T2 6 T , ,5 83, ,7 37,8 57,5 79,9 85,

60 Wymiary i ciężar Styczniki E Kombinacja stycznika E z przekaźnikiem termobimetalowym ERT Styczniki Kombinacja stycznika E25 z przekaźnikiem termobimetalowym E25 + ERT2 ERT Kg Kombinacja stycznika E32-40 z przekaźnikiem E40 termobimetalowym + ERT2 ERT Kg

61 Wymiary i ciężar Styczniki EF Kombinacja stycznika EF z przekaźnikiem termobimetalowym RT Wymiary i ciężar Kombinacja stycznika EF z przekaźnikiem termobimetalowym RT

62 Wymiary i ciężar Styczniki EF Kombinacja stycznika EF50E3-65E3-80E3 z przekaźnikiem termobimetalowym RT Styczniki Kombinacja stycznika EF z przekaźnikiem termobimetalowym RT

63 Wymiary i ciężar Styczniki E lok styków pomocniczych 2-bieg montowanych czołowo EF2S 42 g Wymiary i ciężar lok styków pomocniczych 4-bieg montowanych czołowo EF4S 74 g lok styków pomocniczych montowanych bocznie EL 70 g

64 Wymiary i ciężar Styczniki EF lok styków pomocniczych 2-bieg montowanych czołowo EF2S Styczniki 45 lok styków pomocniczych 4-bieg montowanych czołowo EF4S lok styków pomocniczych montowanych bocznie LL

65 Wymiary i ciężar Styczniki E lokada mechaniczna montowana bocznie EMI 52 g Wymiary i ciężar Moduł czasowy pneumatyczny EPT 78 g Rygiel mechaniczny EML 113 g

66 Wymiary i ciężar Styczniki EF lokada mechaniczna montowana bocznie EL 11 Styczniki Rygiel mechaniczny EML 113 g

67 Wymiary i ciężar Styczniki E Układ rozruchowy, wyłącznik silnikowy Surion GPS1 ze stycznikiem E g Wymiary i ciężar 85 Styczniki EF Układ rozruchowy, wyłącznik silnikowy Surion GPS2 ze stycznikiem EF

68 Wg symbolu Indeks numeryczny Symbol Nr kat Str RE1D RE1H RE1K RE1M RE1S RE1W RE2H RE2M SLR3G SLR3K SLR3R SLV3G SLV3K SLV3R RTS SLV3U RTRR RTRRD RTRRG RTRRJ RTRRN RTRRU RT RT RT RT2D RT2E RT2G RT2H RT2J RT2L RT2M RT RT2P RTS RTSL RE1P RE2P RET EFM2EL L L L L EML3S EML3S EML3S EML3S EML3S EML3S EML3DS EML3DS EML3DS EML3DS EML3DS EML3DS EFS012S EFS024S EFS048S EFS110S EFS208S EFS230S EFS400S EFS480S EFS575S EFS600S EFSE24-60S EFSE48-130S EFSE S EFSE S EFM2L L E Symbol Nr kat Str E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Symbol Nr kat Str E E E09D311012W E09D311024W E09D311036W E09D311048W E09D311060W E09D311072W E09D311110W E09D311125W E09D311230W E09D311250W E09D311440W E09D311024L E09D311048L E09D311230L E12D311012W E12D311024W E12D311036W E12D311048W E12D311060W E12D311072W E12D311110W E12D311125W E12D311230W E12D311250W E12D311440W E12D311024L E12D311048L E12D311230L E18D311012W E18D311024W E18D311036W E18D311048W E18D311060W E18D311072W E18D311110W E18D311125W E18D311230W E18D311250W E18D311440W E18D311024L E18D311048L E18D311230L E25D311012W E25D311024W E25D311036W E25D311048W E25D311060W E25D311072W E25D311110W E25D311125W E25D311230W E25D311250W E25D311440W E25D311024L E25D311048L E25D311110L E25D311230L E32D300012W E32D300024W E32D300036W E32D300048W E32D300060W E32D300072W E32D300110W E32D300125W E32D300230W E32D300250W E32D300440W E32D300024L E32D300048L E32D300230L E40D300012W E40D300024W E40D300036W E40D300048W E40D300060W E40D300072W E40D300110W E40D300125W 2 Symbol Nr kat Str E40D300230W E40D300250W E40D300440W E40D300024L E40D300048L E40D300230L E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E12D400012W E12D400024W E12D400036W E12D400048W E12D400060W E12D400072W E12D400110W E12D400125W E12D400230W E12D400250W E12D400440W E12D400024L E12D400048L E12D400110L E12D400230L E18D400012W E18D400024W E18D400036W E18D400048W 4 2

69 Symbol Nr kat Str E18D400060W E18D400072W E18D400110W E18D400125W E18D400230W E18D400250W E18D400440W E18D400024L E18D400048L E18D400110L E18D400230L E25D400012W E25D400024W E25D400036W E25D400048W E25D400060W E25D400072W E25D400110W E25D400125W E25D400230W E25D400250W E25D400440W E25D400024L E25D400048L E25D400110L E25D400230L E32D400012W E32D400024W E32D400036W E32D400048W E32D400060W E32D400072W E32D400110W E32D400125W E32D400230W E32D400250W E32D400440W E32D400024L E32D400048L E32D400110L E32D400230L E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Symbol Nr kat Str E E E E E E E E E E E E E E E E E12D00012W E12D00024W E12D00036W E12D00048W E12D00060W E12D00072W E12D00110W E12D00125W E12D00230W E12D00250W E12D00440W E12D00024L E12D00048L E12D00110L E12D00230L E18D00012W E18D00024W E18D00036W E18D00048W E18D00060W E18D00072W E18D00110W E18D00125W E18D00230W E18D00250W E18D00440W E18D00024L E18D00048L E18D00110L E18D00230L E25D00012W E25D00024W E25D00036W E25D00048W E25D00060W E25D00072W E25D00110W E25D00125W E25D00230W E25D00250W E25D00440W E32D00012W E32D00024W E32D00036W E32D00048W E32D00060W E32D00072W E32D00110W E32D00125W E32D00230W E32D00250W E32D00440W ERT210N ERT210P ERT210S ERT210T ERT210U ERT210V ERT210W E E E E E Symbol Nr kat Str E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E ED440012W ED440024W ED440036W ED440048W ED440060W ED440072W ED440110W ED440125W ED440230W ED440250W ED440440W ED440024L ED440048L ED440110L ED440230L ED431012W 8 Symbol Nr kat Str ED431024W ED431036W ED431048W ED431060W ED431072W ED431110W ED431125W ED431230W ED431250W ED431440W ED431024L ED431048L ED431110L ED431230L ED422012W ED422024W ED422036W ED422048W ED422060W ED422072W ED422110W ED422125W ED422230W ED422250W ED422440W ED422024L ED422048L ED422110L ED422230L ED404012W ED404024W ED404036W ED404048W ED404060W ED404072W ED404110W ED404125W ED404230W ED404250W ED404440W ED413012W ED413024W ED413036W ED413048W ED413060W ED413072W ED413110W ED413125W ED413230W ED413250W ED413440W ED413024L ED413048L ED413110L ED413230L ES1012S ES1024S ES1042S ES1048S ES1110S ES1120S ES1208S ES1230S ES1240S ES1400S ES1440S ES1480S ES1500S ES1600S ES2012S ES2024S ES2042S ES2048S ES2110S ES2120S ES2208S ES2230S ES2240S ES2400S ES2440S ES2480S 9 Wg symbolu 3

70 Wg symbolu Indeks numeryczny Symbol Nr kat Str ES2500S ES2600S EF211S EF220S EF202S EF440S EF431S EF422S EF413S EF404S EF422SE EPT30S EPT60S EPT30SD EPT60SD EML1S EML1S EML1S EML1S EML1S EML1S EML2S EML2S EML2S EML2S EML2S EML2S ESUDI ESUR ESUR ESUR ESUR ESUR ESUV ESUV ESUV ESUV E E3PP E4PP E E3PP E4PP EKS1RV EKS2RV EKS1YD EKS2YD EP EM1L EM1L EM2L EP ERT1S ERT2S ES1575S ES2575S ERT ERT ERT110D ERT110F ERT110G ERT110H ERT110J ERT110K ERT110L ERT110M ERT110N ERT110P ERT110S ERT110T EML1DS EML1DS EML1DS EML1DS EML1DS EML1DS EML2DS EML2DS EML2DS EML2DS Symbol Nr kat Str EML2DS EML2DS EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF50E EF50E EF50E EF50E EF65E EF65E EF65E EF65E EF80E EF80E EF80E EF80E EF95E EF95E EF95E EF95E EF105E EF105E EF105E EF105E EF EF EF EF EF EF EF EF EF EF EF EF EF Symbol Nr kat Str EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF50E EF50E EF50E EF50E EF80E EF80E EF80E EF80E EF95E EF95E EF95E EF95E EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF40E EF40E EF40E EF40E EF65E EF65E EF65E EF65E EF80E EF80E EF80E EF80E

71 Wg numeru katalogowego Nr kat Symbol Str S SLR3G SLR3K SLR3R SLV3G SLV3K SLV3R SLV3U L L L L L L E E E E E E E E E E E E E E E E09D311012W E09D311024L E09D311024W E09D311036W E09D311048L E09D311048W E09D311060W E09D311072W E09D311110W E09D311125W E09D311230L E09D311230W E09D311250W E09D311440W E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Nr kat Symbol Str E E E E E12D311012W E12D311024L E12D311024W E12D311036W E12D311048L E12D311048W E12D311060W E12D311072W E12D311110W E12D311125W E12D311230L E12D311230W E12D311250W E12D311440W E12D400012W E12D400024L E12D400024W E12D400036W E12D400048L E12D400048W E12D400060W E12D400072W E12D400110L E12D400110W E12D400125W E12D400230L E12D400230W E12D400250W E12D400440W E12D00012W E12D00024L E12D00024W E12D00036W E12D00048L E12D00048W E12D00060W E12D00072W E12D00110L E12D00110W E12D00125W E12D00230L E12D00230W E12D00250W E12D00440W E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E Nr kat Symbol Str E E E E E E E E E E18D311012W E18D311024L E18D311024W E18D311036W E18D311048L E18D311048W E18D311060W E18D311072W E18D311110W E18D311125W E18D311230L E18D311230W E18D311250W E18D311440W E18D400012W E18D400024L E18D400024W E18D400036W E18D400048L E18D400048W E18D400060W E18D400072W E18D400110L E18D400110W E18D400125W E18D400230L E18D400230W E18D400250W E18D400440W E18D00012W E18D00024L E18D00024W E18D00036W E18D00048L E18D00048W E18D00060W E18D00072W E18D00110L E18D00110W E18D00125W E18D00230L E18D00230W E18D00250W E18D00440W E E E E E E E E E E E E E E E E E E E E E E E E E E E E Nr kat Symbol Str E E E E E E E E E E E E E E E25D311012W E25D311024L E25D311024W E25D311036W E25D311048L E25D311048W E25D311060W E25D311072W E25D311110L E25D311110W E25D311125W E25D311230L E25D311230W E25D311250W E25D311440W E25D400012W E25D400024L E25D400024W E25D400036W E25D400048L E25D400048W E25D400060W E25D400072W E25D400110L E25D400110W E25D400125W E25D400230L E25D400230W E25D400250W E25D400440W E25D00012W E25D00024W E25D00036W E25D00048W E25D00060W E25D00072W E25D00110W E25D00125W E25D00230W E25D00250W E25D00440W E E E E E E E E E E E E E E E E E E E E E E E E E E Wg numeru katalogowego 5

72 Wg numeru katalogowego Indeks numeryczny Nr kat Symbol Str E E E E E E E E E E E E E E E E E32D300012W E32D300024L E32D300024W E32D300036W E32D300048L E32D300048W E32D300060W E32D300072W E32D300110W E32D300125W E32D300230L E32D300230W E32D300250W E32D300440W E32D400012W E32D400024L E32D400024W E32D400036W E32D400048L E32D400048W E32D400060W E32D400072W E32D400110L E32D400110W E32D400125W E32D400230L E32D400230W E32D400250W E32D400440W E32D00012W E32D00024W E32D00036W E32D00048W E32D00060W E32D00072W E32D00110W E32D00125W E32D00230W E32D00250W E32D00440W E3PP E3PP E E E E E E E E E E E E E E E40D300012W E40D300024L E40D300024W E40D300036W E40D300048L E40D300048W E40D300060W E40D300072W E40D300110W Nr kat Symbol Str E40D300125W E40D300230L E40D300230W E40D300250W E40D300440W E4PP E4PP E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E E ED404012W ED404024W ED404036W ED404048W Nr kat Symbol Str ED404060W ED404072W ED404110W ED404125W ED404230W ED404250W ED404440W ED413012W ED413024L ED413024W ED413036W ED413048L ED413048W ED413060W ED413072W ED413110L ED413110W ED413125W ED413230L ED413230W ED413250W ED413440W ED422012W ED422024L ED422024W ED422036W ED422048L ED422048W ED422060W ED422072W ED422110L ED422110W ED422125W ED422230L ED422230W ED422250W ED422440W ED431012W ED431024L ED431024W ED431036W ED431048L ED431048W ED431060W ED431072W ED431110L ED431110W ED431125W ED431230L ED431230W ED431250W ED431440W ED440012W ED440024L ED440024W ED440036W ED440048L ED440048W ED440060W ED440072W ED440110L ED440110W ED440125W ED440230L ED440230W ED440250W ED440440W E E EP EP ES1012S ES1024S ES1042S ES1048S ES1110S ES1120S ES1208S ES1230S ES1240S ES1400S Nr kat Symbol Str ES1440S ES1480S ES1500S ES1575S ES1600S ES2012S ES2024S ES2042S ES2048S ES2110S ES2120S ES2208S ES2230S ES2240S ES2400S ES2440S ES2480S ES2500S ES2575S ES2600S EF202S EF211S EF220S EF404S EF413S EF422S EF422SE EF431S EF440S EKS1RV EKS1YD EKS2RV EKS2YD EM1L EM1L EM2L EML1S EML1S EML1S EML1S EML1S EML1S EML1DS EML1DS EML1DS EML1DS EML1DS EML1DS EML2S EML2S EML2S EML2S EML2S EML2S EML2DS EML2DS EML2DS EML2DS EML2DS EML2DS EML3S EML3S EML3S EML3S EML3S EML3S EML3DS EML3DS EML3DS EML3DS EML3DS EML3DS EPT30S EPT30SD EPT60S EPT60SD ERT ERT ERT110D ERT110F ERT110G

73 Nr kat Symbol Str ERT110H ERT110J ERT110K ERT110L ERT110M ERT110N ERT110P ERT110S ERT110T ERT1S ERT210N ERT210P ERT210S ERT210T ERT210U ERT210V ERT210W ERT2S ESUDI ESUR ESUR ESUR ESUR ESUR ESUV ESUV ESUV ESUV EF EF EF EF EF EF EF EF EF EF EF105E EF105E EF105E EF105E EF EF EF EF EF EF EF EF EF EF40E EF40E EF40E EF40E EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF50E EF50E EF50E EF50E EF50E EF50E EF50E EF50E Nr kat Symbol Str EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF65E EF65E EF65E EF65E EF65E EF65E EF65E EF65E EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF80E EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF EF Nr kat Symbol Str EF EF EF95E EF95E EF95E EF95E EF95E EF95E EF95E EF95E EFS012S EFS024S EFS048S EFS110S EFS208S EFS230S EFS400S EFS480S EFS575S EFS600S EFSE S EFSE24-60S EFSE S EFSE48-130S EFM2L EFM2EL RE RE1D RE1H RE1K RE1M RE1S RE1W RE1P RE2H RE2M RE2P RET RT RT RT RT RT2D RT2E RT2G RT2H RT2J RT2L RT2M RT2P RT RTS RTRR RTRRD RTRRG RTRRJ RTRRN RTRRU RTS RTSL Polityka GE polega na ciągłym udoskonalaniu Zastrzega się prawo do zmiany konstrukcji lub dowolnych elementów konstrukcyjnych produktów w dowolnym czasie i bez powiadamiania zerwiec 2017 GE Energy onnections Wg numeru katalogowego 7
