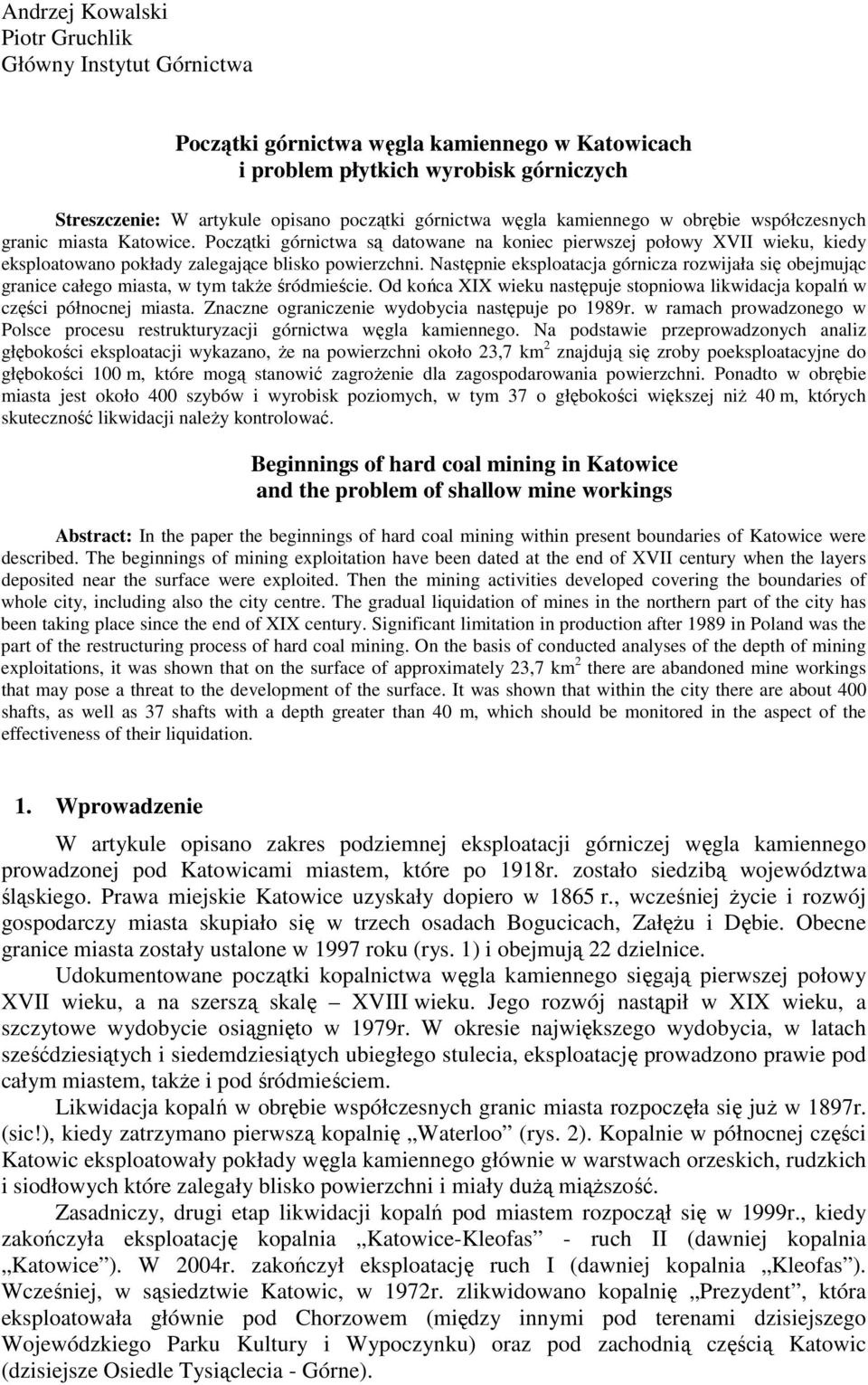

1 Andrzej Kowalski Piotr Gruchlik Główny Instytut Górnictwa Początki górnictwa węgla kamiennego w Katowicach i problem płytkich wyrobisk górniczych Streszczenie: W artykule opisano początki górnictwa węgla kamiennego w obrębie współczesnych granic miasta Katowice. Początki górnictwa są datowane na koniec pierwszej połowy XVII wieku, kiedy eksploatowano pokłady zalegające blisko powierzchni. Następnie eksploatacja górnicza rozwijała się obejmując granice całego miasta, w tym także śródmieście. Od końca XIX wieku następuje stopniowa likwidacja kopalń w części północnej miasta. Znaczne ograniczenie wydobycia następuje po 1989r. w ramach prowadzonego w Polsce procesu restrukturyzacji górnictwa węgla kamiennego. Na podstawie przeprowadzonych analiz głębokości eksploatacji wykazano, że na powierzchni około 23,7 km 2 znajdują się zroby poeksploatacyjne do głębokości 100 m, które mogą stanowić zagrożenie dla zagospodarowania powierzchni. Ponadto w obrębie miasta jest około 400 szybów i wyrobisk poziomych, w tym 37 o głębokości większej niż 40 m, których skuteczność likwidacji należy kontrolować. Beginnings of hard coal mining in Katowice and the problem of shallow mine workings Abstract: In the paper the beginnings of hard coal mining within present boundaries of Katowice were described. The beginnings of mining exploitation have been dated at the end of XVII century when the layers deposited near the surface were exploited. Then the mining activities developed covering the boundaries of whole city, including also the city centre. The gradual liquidation of mines in the northern part of the city has been taking place since the end of XIX century. Significant limitation in production after 1989 in Poland was the part of the restructuring process of hard coal mining. On the basis of conducted analyses of the depth of mining exploitations, it was shown that on the surface of approximately 23,7 km 2 there are abandoned mine workings that may pose a threat to the development of the surface. It was shown that within the city there are about 400 shafts, as well as 37 shafts with a depth greater than 40 m, which should be monitored in the aspect of the effectiveness of their liquidation. 1. Wprowadzenie W artykule opisano zakres podziemnej eksploatacji górniczej węgla kamiennego prowadzonej pod Katowicami miastem, które po 1918r. zostało siedzibą województwa śląskiego. Prawa miejskie Katowice uzyskały dopiero w 1865 r., wcześniej życie i rozwój gospodarczy miasta skupiało się w trzech osadach Bogucicach, Załężu i Dębie. Obecne granice miasta zostały ustalone w 1997 roku (rys. 1) i obejmują 22 dzielnice. Udokumentowane początki kopalnictwa węgla kamiennego sięgają pierwszej połowy XVII wieku, a na szerszą skalę XVIII wieku. Jego rozwój nastąpił w XIX wieku, a szczytowe wydobycie osiągnięto w 1979r. W okresie największego wydobycia, w latach sześćdziesiątych i siedemdziesiątych ubiegłego stulecia, eksploatację prowadzono prawie pod całym miastem, także i pod śródmieściem. Likwidacja kopalń w obrębie współczesnych granic miasta rozpoczęła się już w 1897r. (sic!), kiedy zatrzymano pierwszą kopalnię Waterloo (rys. 2). Kopalnie w północnej części Katowic eksploatowały pokłady węgla kamiennego głównie w warstwach orzeskich, rudzkich i siodłowych które zalegały blisko powierzchni i miały dużą miąższość. Zasadniczy, drugi etap likwidacji kopalń pod miastem rozpoczął się w 1999r., kiedy zakończyła eksploatację kopalnia Katowice-Kleofas - ruch II (dawniej kopalnia Katowice ). W 2004r. zakończył eksploatację ruch I (dawniej kopalnia Kleofas ). Wcześniej, w sąsiedztwie Katowic, w 1972r. zlikwidowano kopalnię Prezydent, która eksploatowała głównie pod Chorzowem (między innymi pod terenami dzisiejszego Wojewódzkiego Parku Kultury i Wypoczynku) oraz pod zachodnią częścią Katowic (dzisiejsze Osiedle Tysiąclecia - Górne).

2 ul. Słoneczna Al. Roździeńskiego A4 Park Kościuszki A4 Wzgórze Wandy ul. Beskidzka Rys. 1. Granice Katowic z podziałem na dzielnice Obecnie, w 2011r. eksploatację górniczą prowadzą w części wschodniej i południowej głównie cztery kopalnie: Wieczorek, Murcki-Staszic, Wujek i częściowo kopalnia Mysłowice-Wesoła, rys. 2. Skutkiem eksploatacji górniczej są przeobrażenia powierzchni, przez co ograniczenia dla jej zagospodarowania. Po zakończeniu eksploatacji i po likwidacji tych kopalń również na części zlikwidowanych obszarów górniczych (tzw. terenach pogórniczych) mogą nadal występować zagrożenia dla powierzchni spowodowane deformacjami, głównie zapadliska, wypływ gazów kopalnianych (metan, dwutlenek węgla) i zawodnieniami. Celem artykułu jest przedstawienie udokumentowanych na mapach górniczych płytkiej eksploatacji górniczej na głębokości do m w granicach miasta Katowice, a także liczby szybów i innych wyrobisk górniczych mających kontakt z powierzchnią, które powinny być zlikwidowane. Ponadto zasygnalizowanie problemu lokalizacji zlikwidowanych szybów po zakończonej eksploatacji, na przykładzie bardzo dawno zlikwidowanej kopalni Waterloo.

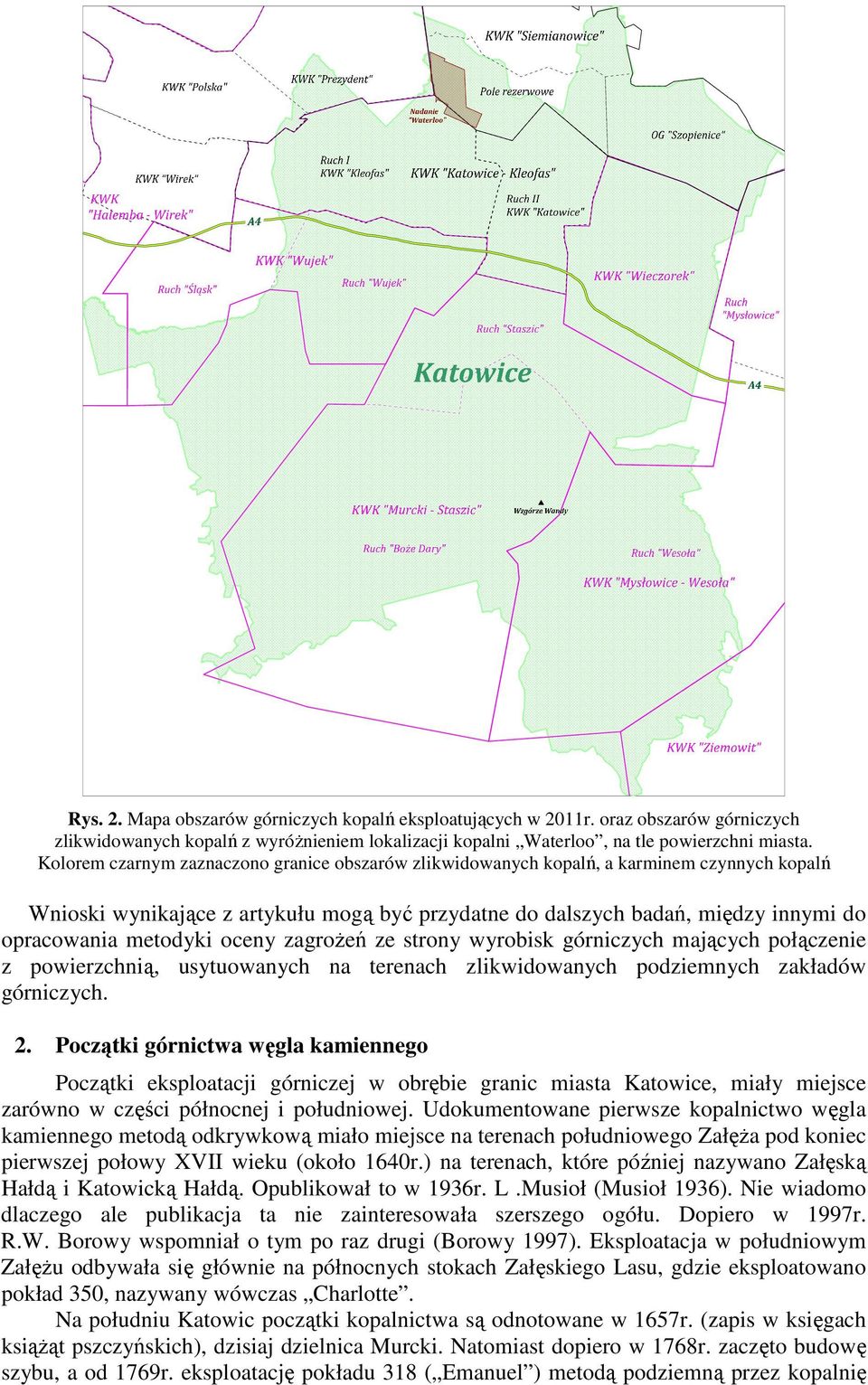

3 Rys. 2. Mapa obszarów górniczych kopalń eksploatujących w 2011r. oraz obszarów górniczych zlikwidowanych kopalń z wyróżnieniem lokalizacji kopalni Waterloo, na tle powierzchni miasta. Kolorem czarnym zaznaczono granice obszarów zlikwidowanych kopalń, a karminem czynnych kopalń Wnioski wynikające z artykułu mogą być przydatne do dalszych badań, między innymi do opracowania metodyki oceny zagrożeń ze strony wyrobisk górniczych mających połączenie z powierzchnią, usytuowanych na terenach zlikwidowanych podziemnych zakładów górniczych. 2. Początki górnictwa węgla kamiennego Początki eksploatacji górniczej w obrębie granic miasta Katowice, miały miejsce zarówno w części północnej i południowej. Udokumentowane pierwsze kopalnictwo węgla kamiennego metodą odkrywkową miało miejsce na terenach południowego Załęża pod koniec pierwszej połowy XVII wieku (około 1640r.) na terenach, które później nazywano Załęską Hałdą i Katowicką Hałdą. Opublikował to w 1936r. L.Musioł (Musioł 1936). Nie wiadomo dlaczego ale publikacja ta nie zainteresowała szerszego ogółu. Dopiero w 1997r. R.W. Borowy wspomniał o tym po raz drugi (Borowy 1997). Eksploatacja w południowym Załężu odbywała się głównie na północnych stokach Załęskiego Lasu, gdzie eksploatowano pokład 350, nazywany wówczas Charlotte. Na południu Katowic początki kopalnictwa są odnotowane w 1657r. (zapis w księgach książąt pszczyńskich), dzisiaj dzielnica Murcki. Natomiast dopiero w 1768r. zaczęto budowę szybu, a od 1769r. eksploatację pokładu 318 ( Emanuel ) metodą podziemną przez kopalnię

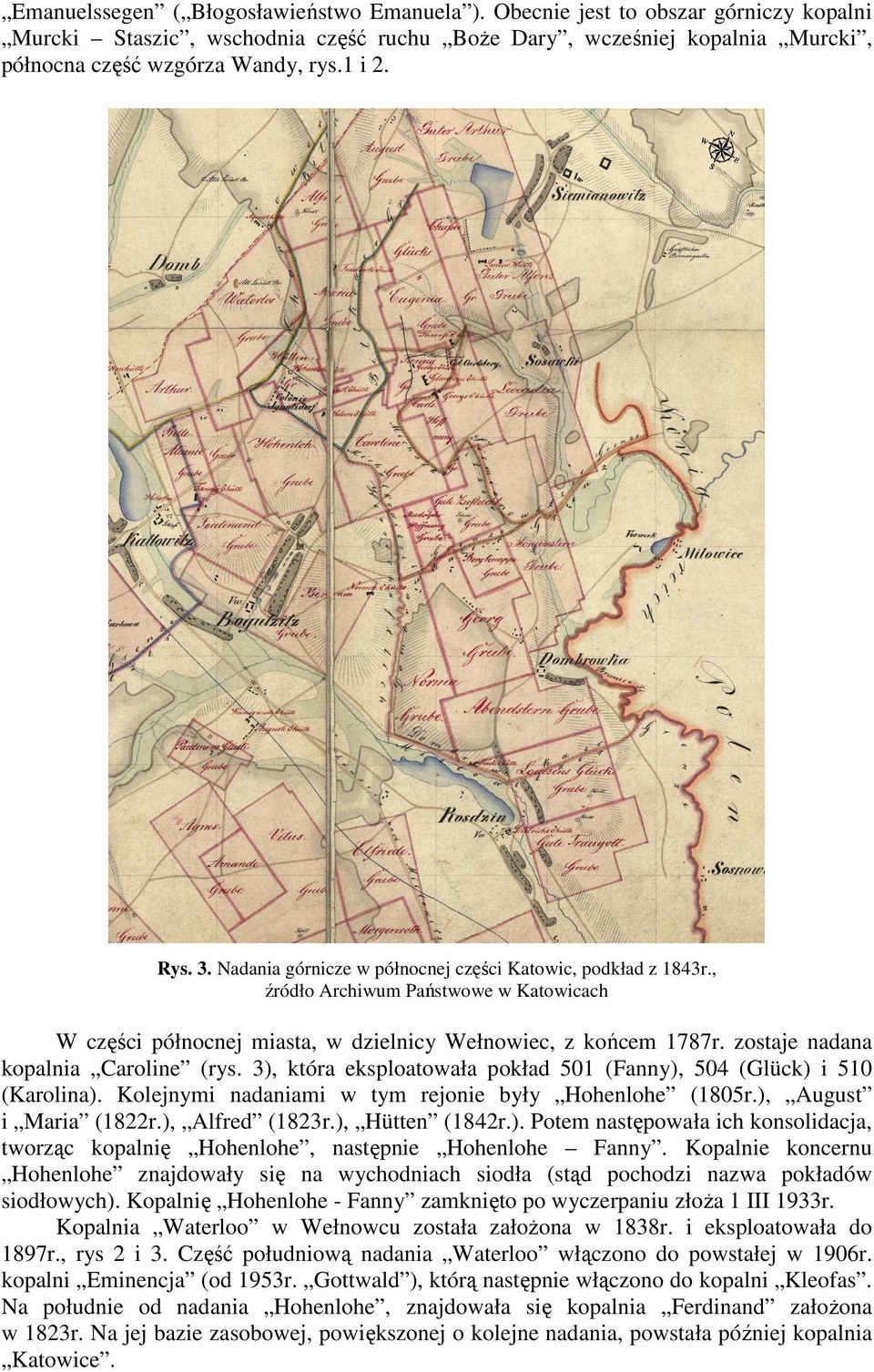

4 Emanuelssegen ( Błogosławieństwo Emanuela ). Obecnie jest to obszar górniczy kopalni Murcki Staszic, wschodnia część ruchu Boże Dary, wcześniej kopalnia Murcki, północna część wzgórza Wandy, rys.1 i 2. Rys. 3. Nadania górnicze w północnej części Katowic, podkład z 1843r., źródło Archiwum Państwowe w Katowicach W części północnej miasta, w dzielnicy Wełnowiec, z końcem 1787r. zostaje nadana kopalnia Caroline (rys. 3), która eksploatowała pokład 501 (Fanny), 504 (Glück) i 510 (Karolina). Kolejnymi nadaniami w tym rejonie były Hohenlohe (1805r.), August i Maria (1822r.), Alfred (1823r.), Hütten (1842r.). Potem następowała ich konsolidacja, tworząc kopalnię Hohenlohe, następnie Hohenlohe Fanny. Kopalnie koncernu Hohenlohe znajdowały się na wychodniach siodła (stąd pochodzi nazwa pokładów siodłowych). Kopalnię Hohenlohe - Fanny zamknięto po wyczerpaniu złoża 1 III 1933r. Kopalnia Waterloo w Wełnowcu została założona w 1838r. i eksploatowała do 1897r., rys 2 i 3. Część południową nadania Waterloo włączono do powstałej w 1906r. kopalni Eminencja (od 1953r. Gottwald ), którą następnie włączono do kopalni Kleofas. Na południe od nadania Hohenlohe, znajdowała się kopalnia Ferdinand założona w 1823r. Na jej bazie zasobowej, powiększonej o kolejne nadania, powstała później kopalnia Katowice.

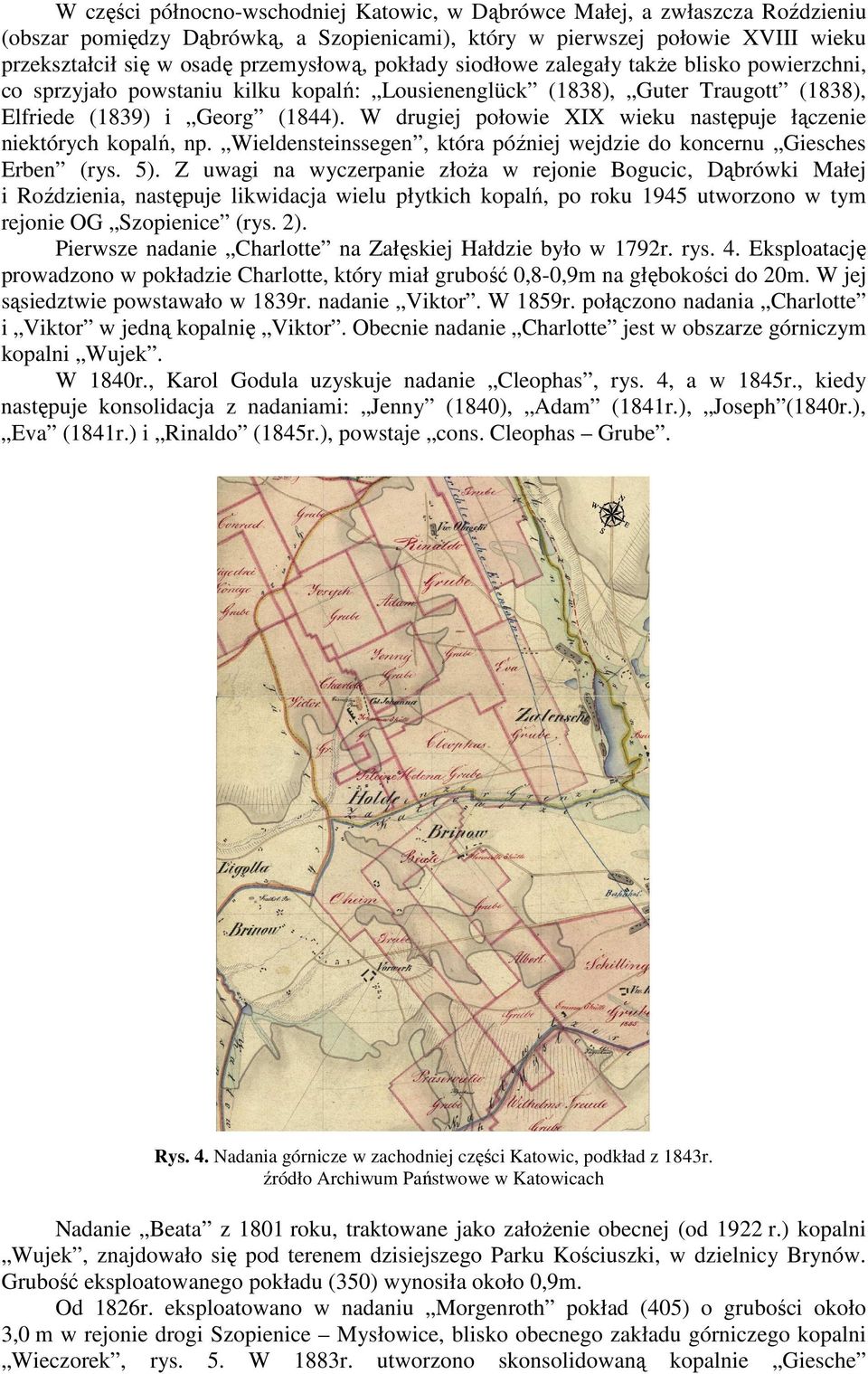

5 W części północno-wschodniej Katowic, w Dąbrówce Małej, a zwłaszcza Roździeniu (obszar pomiędzy Dąbrówką, a Szopienicami), który w pierwszej połowie XVIII wieku przekształcił się w osadę przemysłową, pokłady siodłowe zalegały także blisko powierzchni, co sprzyjało powstaniu kilku kopalń: Lousienenglück (1838), Guter Traugott (1838), Elfriede (1839) i Georg (1844). W drugiej połowie XIX wieku następuje łączenie niektórych kopalń, np. Wieldensteinssegen, która później wejdzie do koncernu Giesches Erben (rys. 5). Z uwagi na wyczerpanie złoża w rejonie Bogucic, Dąbrówki Małej i Roździenia, następuje likwidacja wielu płytkich kopalń, po roku 1945 utworzono w tym rejonie OG Szopienice (rys. 2). Pierwsze nadanie Charlotte na Załęskiej Hałdzie było w 1792r. rys. 4. Eksploatację prowadzono w pokładzie Charlotte, który miał grubość 0,8-0,9m na głębokości do 20m. W jej sąsiedztwie powstawało w 1839r. nadanie Viktor. W 1859r. połączono nadania Charlotte i Viktor w jedną kopalnię Viktor. Obecnie nadanie Charlotte jest w obszarze górniczym kopalni Wujek. W 1840r., Karol Godula uzyskuje nadanie Cleophas, rys. 4, a w 1845r., kiedy następuje konsolidacja z nadaniami: Jenny (1840), Adam (1841r.), Joseph (1840r.), Eva (1841r.) i Rinaldo (1845r.), powstaje cons. Cleophas Grube. Rys. 4. Nadania górnicze w zachodniej części Katowic, podkład z 1843r. źródło Archiwum Państwowe w Katowicach Nadanie Beata z 1801 roku, traktowane jako założenie obecnej (od 1922 r.) kopalni Wujek, znajdowało się pod terenem dzisiejszego Parku Kościuszki, w dzielnicy Brynów. Grubość eksploatowanego pokładu (350) wynosiła około 0,9m. Od 1826r. eksploatowano w nadaniu Morgenroth pokład (405) o grubości około 3,0 m w rejonie drogi Szopienice Mysłowice, blisko obecnego zakładu górniczego kopalni Wieczorek, rys. 5. W 1883r. utworzono skonsolidowaną kopalnie Giesche

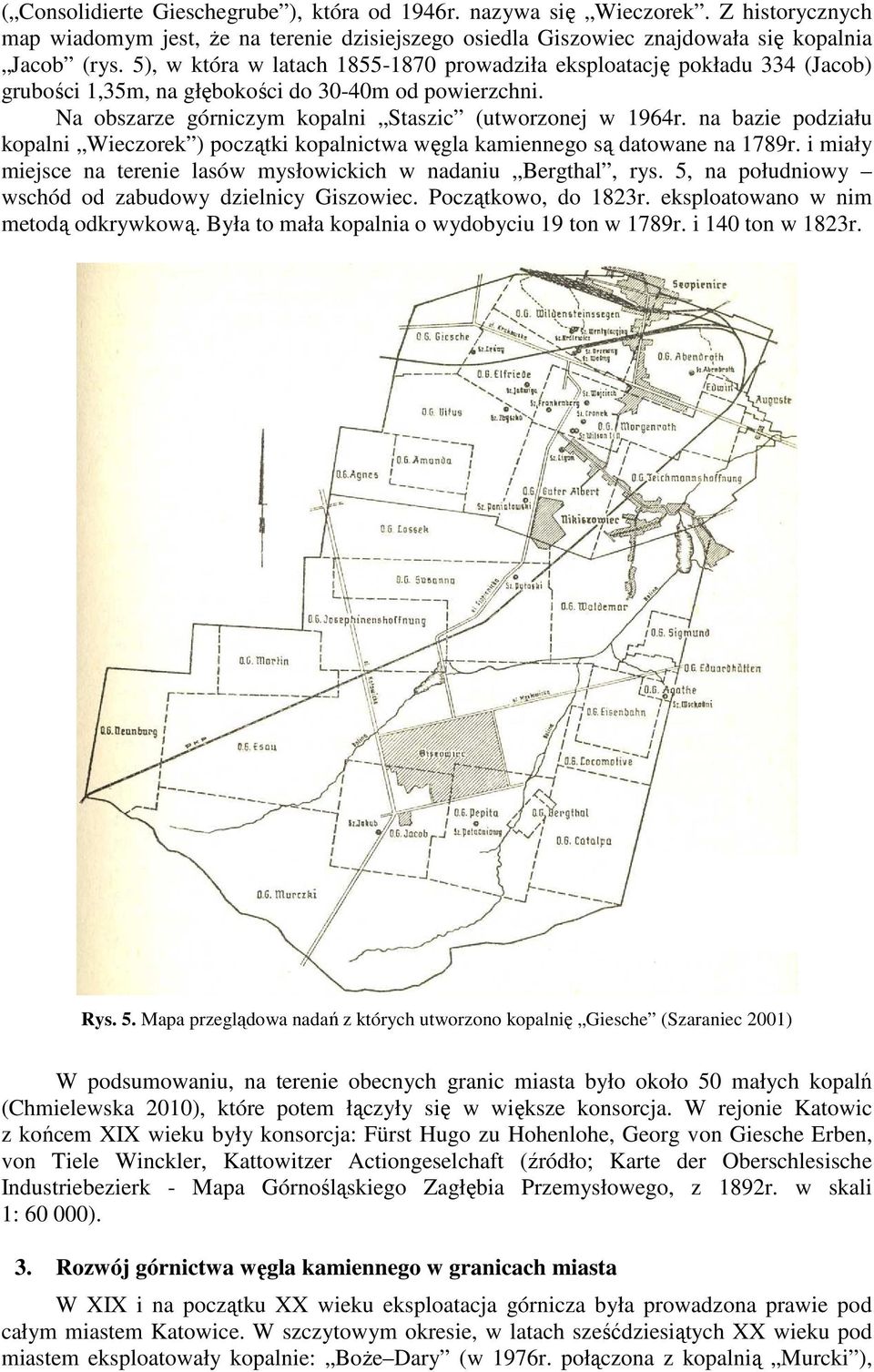

6 ( Consolidierte Gieschegrube ), która od 1946r. nazywa się Wieczorek. Z historycznych map wiadomym jest, że na terenie dzisiejszego osiedla Giszowiec znajdowała się kopalnia Jacob (rys. 5), w która w latach prowadziła eksploatację pokładu 334 (Jacob) grubości 1,35m, na głębokości do 30-40m od powierzchni. Na obszarze górniczym kopalni Staszic (utworzonej w 1964r. na bazie podziału kopalni Wieczorek ) początki kopalnictwa węgla kamiennego są datowane na 1789r. i miały miejsce na terenie lasów mysłowickich w nadaniu Bergthal, rys. 5, na południowy wschód od zabudowy dzielnicy Giszowiec. Początkowo, do 1823r. eksploatowano w nim metodą odkrywkową. Była to mała kopalnia o wydobyciu 19 ton w 1789r. i 140 ton w 1823r. Rys. 5. Mapa przeglądowa nadań z których utworzono kopalnię Giesche (Szaraniec 2001) W podsumowaniu, na terenie obecnych granic miasta było około 50 małych kopalń (Chmielewska 2010), które potem łączyły się w większe konsorcja. W rejonie Katowic z końcem XIX wieku były konsorcja: Fürst Hugo zu Hohenlohe, Georg von Giesche Erben, von Tiele Winckler, Kattowitzer Actiongeselchaft (źródło; Karte der Oberschlesische Industriebezierk - Mapa Górnośląskiego Zagłębia Przemysłowego, z 1892r. w skali 1: ). 3. Rozwój górnictwa węgla kamiennego w granicach miasta W XIX i na początku XX wieku eksploatacja górnicza była prowadzona prawie pod całym miastem Katowice. W szczytowym okresie, w latach sześćdziesiątych XX wieku pod miastem eksploatowały kopalnie: Boże Dary (w 1976r. połączona z kopalnią Murcki ),

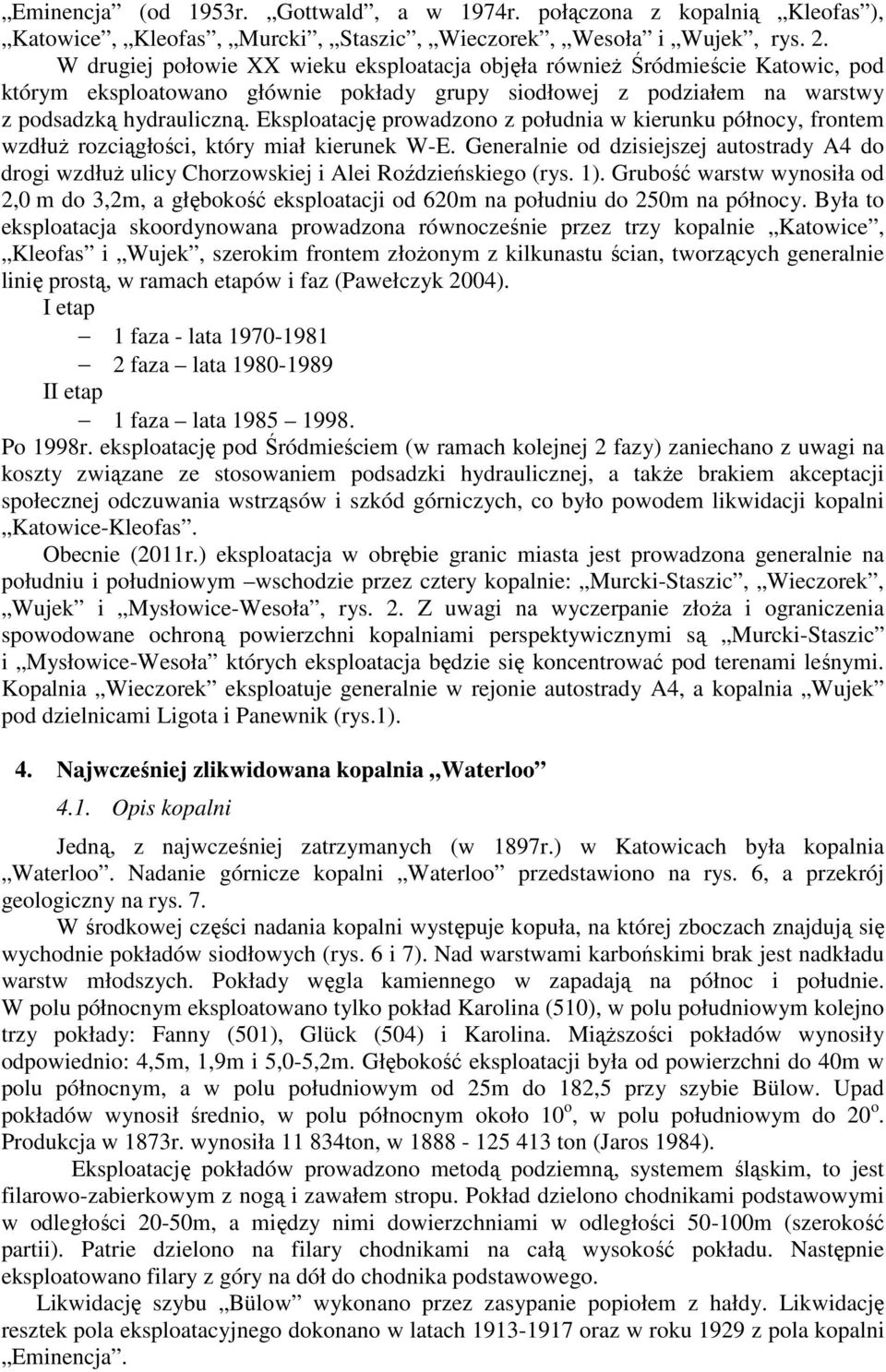

7 Eminencja (od 1953r. Gottwald, a w 1974r. połączona z kopalnią Kleofas ), Katowice, Kleofas, Murcki, Staszic, Wieczorek, Wesoła i Wujek, rys. 2. W drugiej połowie XX wieku eksploatacja objęła również Śródmieście Katowic, pod którym eksploatowano głównie pokłady grupy siodłowej z podziałem na warstwy z podsadzką hydrauliczną. Eksploatację prowadzono z południa w kierunku północy, frontem wzdłuż rozciągłości, który miał kierunek W-E. Generalnie od dzisiejszej autostrady A4 do drogi wzdłuż ulicy Chorzowskiej i Alei Roździeńskiego (rys. 1). Grubość warstw wynosiła od 2,0 m do 3,2m, a głębokość eksploatacji od 620m na południu do 250m na północy. Była to eksploatacja skoordynowana prowadzona równocześnie przez trzy kopalnie Katowice, Kleofas i Wujek, szerokim frontem złożonym z kilkunastu ścian, tworzących generalnie linię prostą, w ramach etapów i faz (Pawełczyk 2004). I etap 1 faza - lata faza lata II etap 1 faza lata Po 1998r. eksploatację pod Śródmieściem (w ramach kolejnej 2 fazy) zaniechano z uwagi na koszty związane ze stosowaniem podsadzki hydraulicznej, a także brakiem akceptacji społecznej odczuwania wstrząsów i szkód górniczych, co było powodem likwidacji kopalni Katowice-Kleofas. Obecnie (2011r.) eksploatacja w obrębie granic miasta jest prowadzona generalnie na południu i południowym wschodzie przez cztery kopalnie: Murcki-Staszic, Wieczorek, Wujek i Mysłowice-Wesoła, rys. 2. Z uwagi na wyczerpanie złoża i ograniczenia spowodowane ochroną powierzchni kopalniami perspektywicznymi są Murcki-Staszic i Mysłowice-Wesoła których eksploatacja będzie się koncentrować pod terenami leśnymi. Kopalnia Wieczorek eksploatuje generalnie w rejonie autostrady A4, a kopalnia Wujek pod dzielnicami Ligota i Panewnik (rys.1). 4. Najwcześniej zlikwidowana kopalnia Waterloo 4.1. Opis kopalni Jedną, z najwcześniej zatrzymanych (w 1897r.) w Katowicach była kopalnia Waterloo. Nadanie górnicze kopalni Waterloo przedstawiono na rys. 6, a przekrój geologiczny na rys. 7. W środkowej części nadania kopalni występuje kopuła, na której zboczach znajdują się wychodnie pokładów siodłowych (rys. 6 i 7). Nad warstwami karbońskimi brak jest nadkładu warstw młodszych. Pokłady węgla kamiennego w zapadają na północ i południe. W polu północnym eksploatowano tylko pokład Karolina (510), w polu południowym kolejno trzy pokłady: Fanny (501), Glück (504) i Karolina. Miąższości pokładów wynosiły odpowiednio: 4,5m, 1,9m i 5,0-5,2m. Głębokość eksploatacji była od powierzchni do 40m w polu północnym, a w polu południowym od 25m do 182,5 przy szybie Bülow. Upad pokładów wynosił średnio, w polu północnym około 10 o, w polu południowym do 20 o. Produkcja w 1873r. wynosiła ton, w ton (Jaros 1984). Eksploatację pokładów prowadzono metodą podziemną, systemem śląskim, to jest filarowo-zabierkowym z nogą i zawałem stropu. Pokład dzielono chodnikami podstawowymi w odległości 20-50m, a między nimi dowierzchniami w odległości m (szerokość partii). Patrie dzielono na filary chodnikami na całą wysokość pokładu. Następnie eksploatowano filary z góry na dół do chodnika podstawowego. Likwidację szybu Bülow wykonano przez zasypanie popiołem z hałdy. Likwidację resztek pola eksploatacyjnego dokonano w latach oraz w roku 1929 z pola kopalni Eminencja.

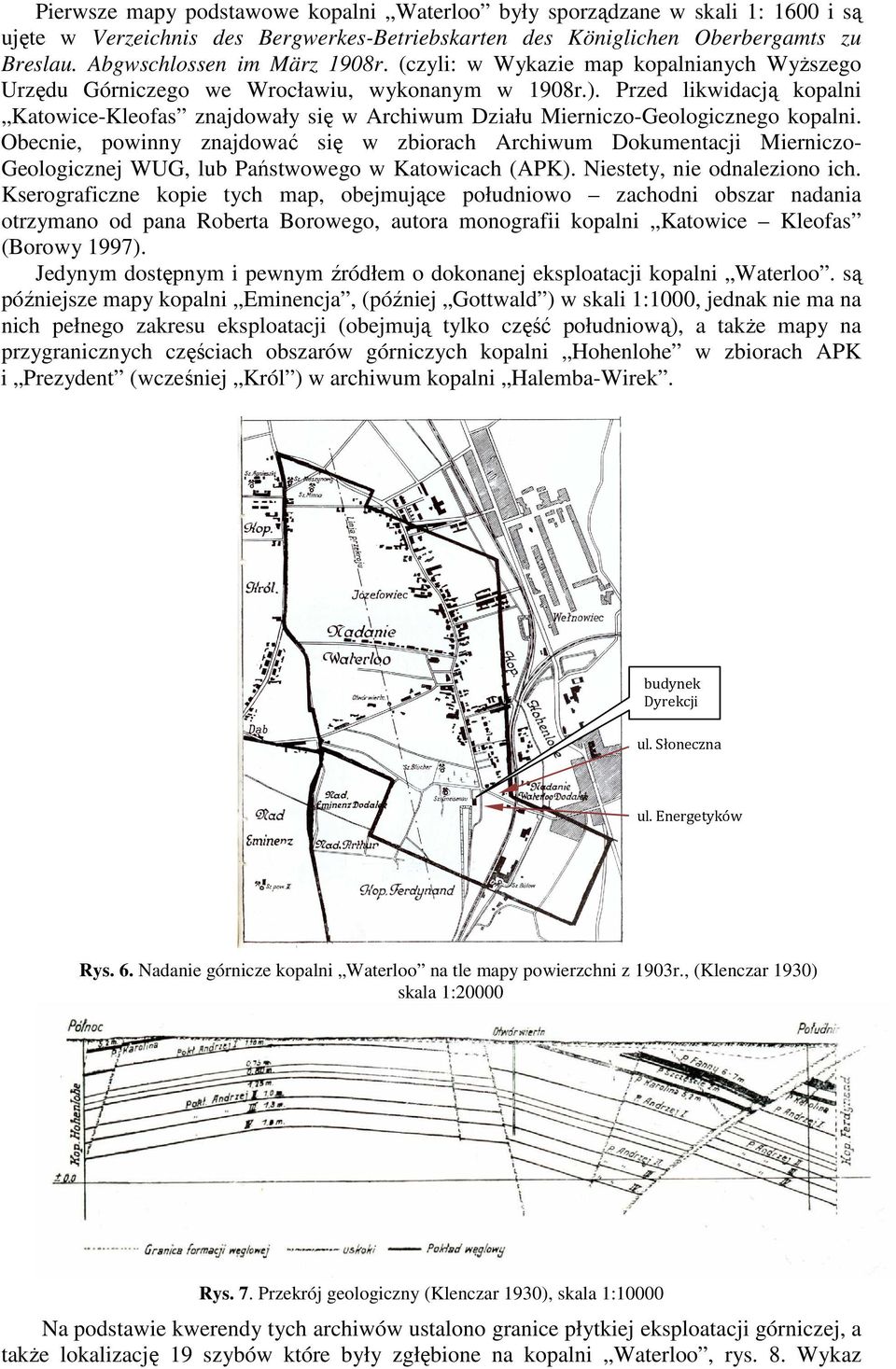

8 Pierwsze mapy podstawowe kopalni Waterloo były sporządzane w skali 1: 1600 i są ujęte w Verzeichnis des Bergwerkes-Betriebskarten des Königlichen Oberbergamts zu Breslau. Abgwschlossen im März 1908r. (czyli: w Wykazie map kopalnianych Wyższego Urzędu Górniczego we Wrocławiu, wykonanym w 1908r.). Przed likwidacją kopalni Katowice-Kleofas znajdowały się w Archiwum Działu Mierniczo-Geologicznego kopalni. Obecnie, powinny znajdować się w zbiorach Archiwum Dokumentacji Mierniczo- Geologicznej WUG, lub Państwowego w Katowicach (APK). Niestety, nie odnaleziono ich. Kserograficzne kopie tych map, obejmujące południowo zachodni obszar nadania otrzymano od pana Roberta Borowego, autora monografii kopalni Katowice Kleofas (Borowy 1997). Jedynym dostępnym i pewnym źródłem o dokonanej eksploatacji kopalni Waterloo. są późniejsze mapy kopalni Eminencja, (później Gottwald ) w skali 1:1000, jednak nie ma na nich pełnego zakresu eksploatacji (obejmują tylko część południową), a także mapy na przygranicznych częściach obszarów górniczych kopalni Hohenlohe w zbiorach APK i Prezydent (wcześniej Król ) w archiwum kopalni Halemba-Wirek. budynek Dyrekcji ul. Słoneczna ul. Energetyków Rys. 6. Nadanie górnicze kopalni Waterloo na tle mapy powierzchni z 1903r., (Klenczar 1930) skala 1:20000 Rys. 7. Przekrój geologiczny (Klenczar 1930), skala 1:10000 Na podstawie kwerendy tych archiwów ustalono granice płytkiej eksploatacji górniczej, a także lokalizację 19 szybów które były zgłębione na kopalni Waterloo, rys. 8. Wykaz

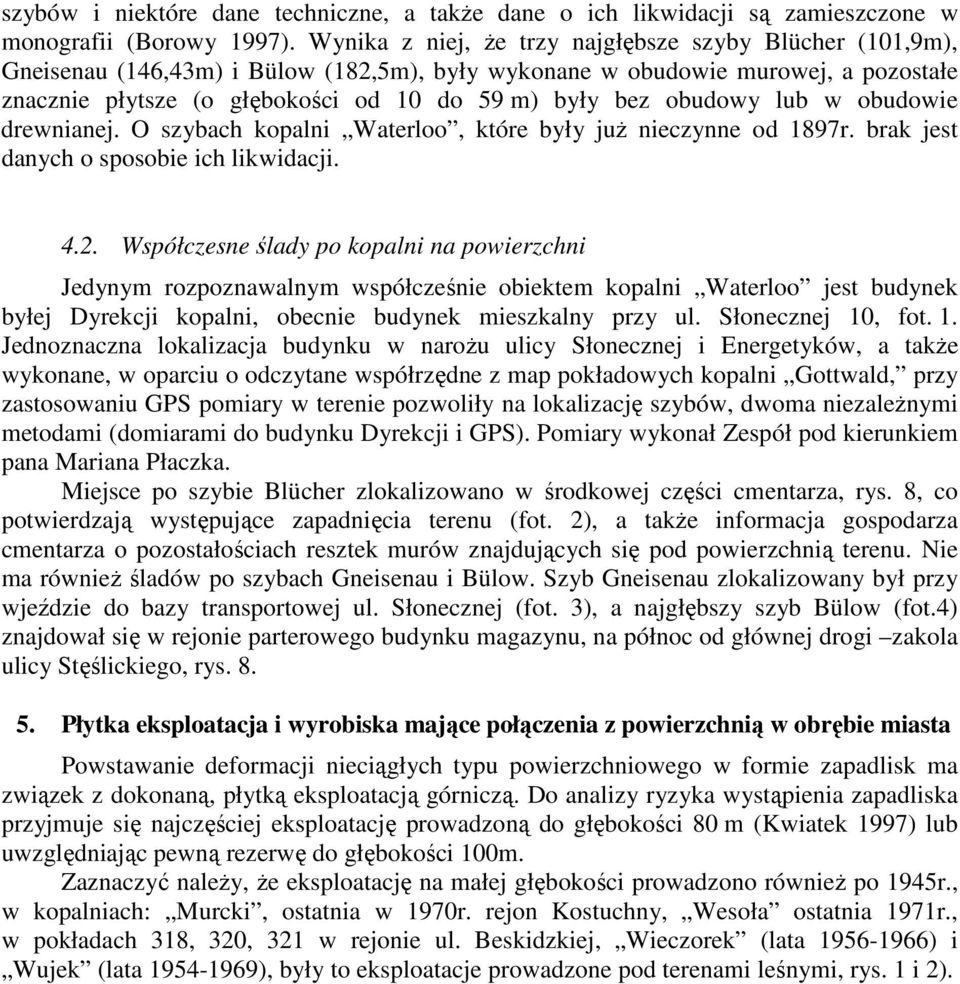

9 szybów i niektóre dane techniczne, a także dane o ich likwidacji są zamieszczone w monografii (Borowy 1997). Wynika z niej, że trzy najgłębsze szyby Blücher (101,9m), Gneisenau (146,43m) i Bülow (182,5m), były wykonane w obudowie murowej, a pozostałe znacznie płytsze (o głębokości od 10 do 59 m) były bez obudowy lub w obudowie drewnianej. O szybach kopalni Waterloo, które były już nieczynne od 1897r. brak jest danych o sposobie ich likwidacji Współczesne ślady po kopalni na powierzchni Jedynym rozpoznawalnym współcześnie obiektem kopalni Waterloo jest budynek byłej Dyrekcji kopalni, obecnie budynek mieszkalny przy ul. Słonecznej 10, fot. 1. Jednoznaczna lokalizacja budynku w narożu ulicy Słonecznej i Energetyków, a także wykonane, w oparciu o odczytane współrzędne z map pokładowych kopalni Gottwald, przy zastosowaniu GPS pomiary w terenie pozwoliły na lokalizację szybów, dwoma niezależnymi metodami (domiarami do budynku Dyrekcji i GPS). Pomiary wykonał Zespół pod kierunkiem pana Mariana Płaczka. Miejsce po szybie Blücher zlokalizowano w środkowej części cmentarza, rys. 8, co potwierdzają występujące zapadnięcia terenu (fot. 2), a także informacja gospodarza cmentarza o pozostałościach resztek murów znajdujących się pod powierzchnią terenu. Nie ma również śladów po szybach Gneisenau i Bülow. Szyb Gneisenau zlokalizowany był przy wjeździe do bazy transportowej ul. Słonecznej (fot. 3), a najgłębszy szyb Bülow (fot.4) znajdował się w rejonie parterowego budynku magazynu, na północ od głównej drogi zakola ulicy Stęślickiego, rys Płytka eksploatacja i wyrobiska mające połączenia z powierzchnią w obrębie miasta Powstawanie deformacji nieciągłych typu powierzchniowego w formie zapadlisk ma związek z dokonaną, płytką eksploatacją górniczą. Do analizy ryzyka wystąpienia zapadliska przyjmuje się najczęściej eksploatację prowadzoną do głębokości 80 m (Kwiatek 1997) lub uwzględniając pewną rezerwę do głębokości 100m. Zaznaczyć należy, że eksploatację na małej głębokości prowadzono również po 1945r., w kopalniach: Murcki, ostatnia w 1970r. rejon Kostuchny, Wesoła ostatnia 1971r., w pokładach 318, 320, 321 w rejonie ul. Beskidzkiej, Wieczorek (lata ) i Wujek (lata ), były to eksploatacje prowadzone pod terenami leśnymi, rys. 1 i 2).

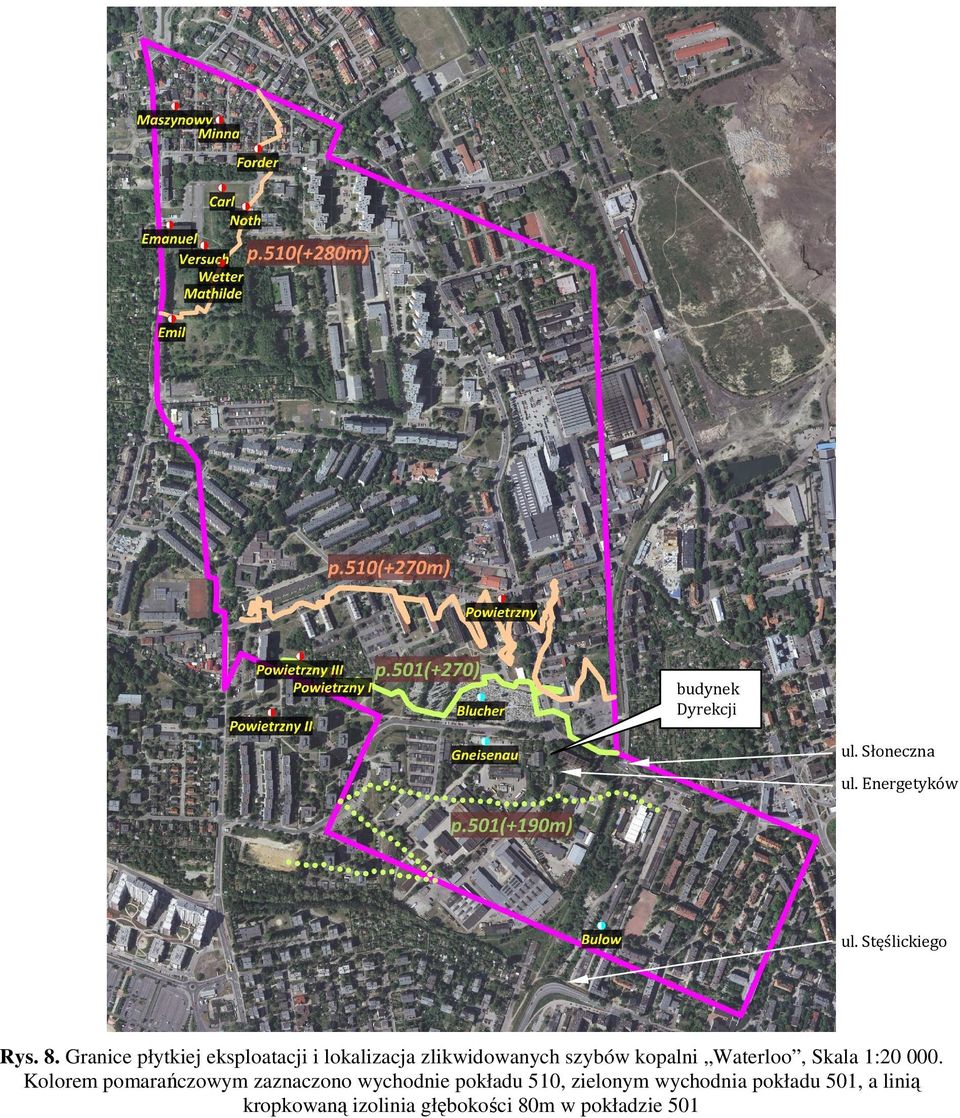

10 budynek Dyrekcji ul. Słoneczna ul. Energetyków ul. Stęślickiego Rys. 8. Granice płytkiej eksploatacji i lokalizacja zlikwidowanych szybów kopalni Waterloo, Skala 1: Kolorem pomarańczowym zaznaczono wychodnie pokładu 510, zielonym wychodnia pokładu 501, a linią kropkowaną izolinia głębokości 80m w pokładzie 501

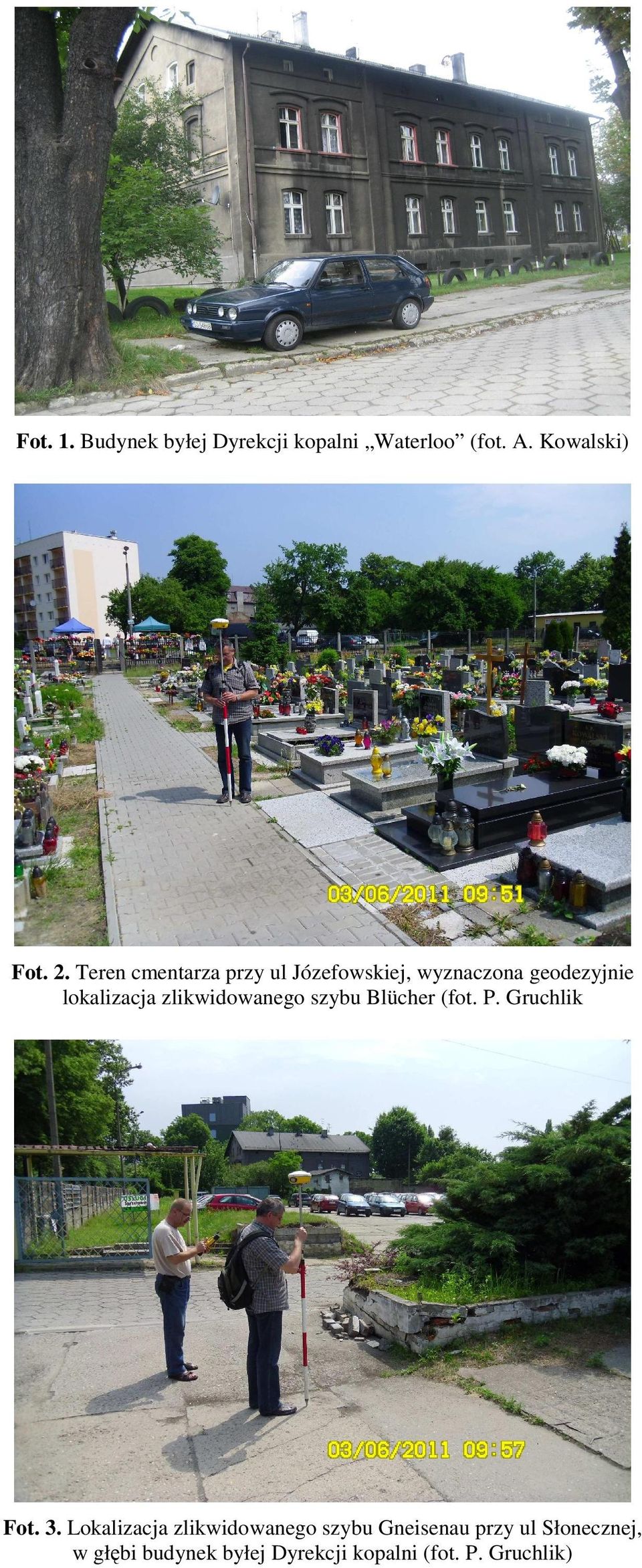

11 Fot. 1. Budynek byłej Dyrekcji kopalni Waterloo (fot. A. Kowalski) Fot. 2. Teren cmentarza przy ul Józefowskiej, wyznaczona geodezyjnie lokalizacja zlikwidowanego szybu Blücher (fot. P. Gruchlik Fot. 3. Lokalizacja zlikwidowanego szybu Gneisenau przy ul Słonecznej, w głębi budynek byłej Dyrekcji kopalni (fot. P. Gruchlik)

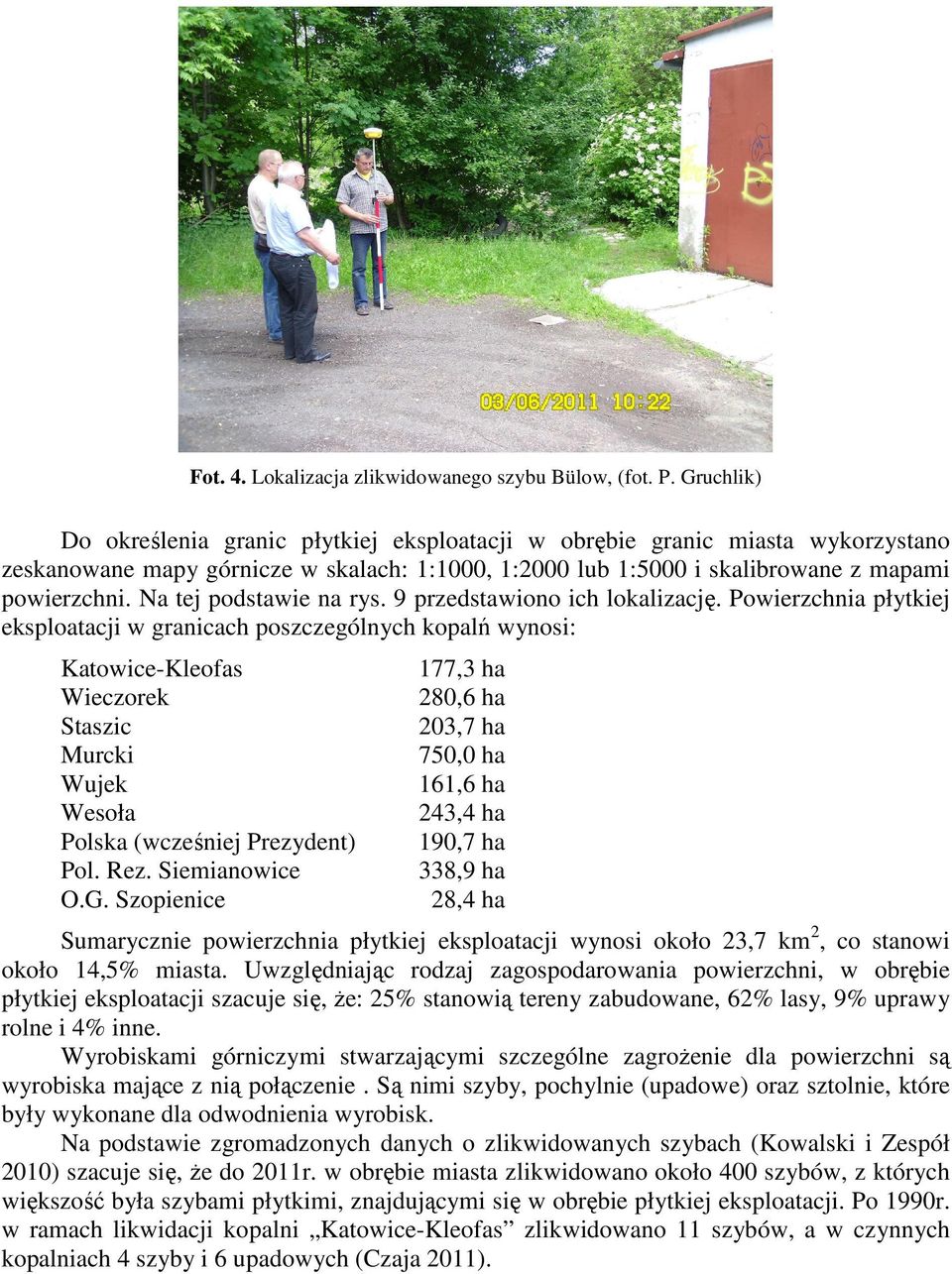

12 Fot. 4. Lokalizacja zlikwidowanego szybu Bülow, (fot. P. Gruchlik) Do określenia granic płytkiej eksploatacji w obrębie granic miasta wykorzystano zeskanowane mapy górnicze w skalach: 1:1000, 1:2000 lub 1:5000 i skalibrowane z mapami powierzchni. Na tej podstawie na rys. 9 przedstawiono ich lokalizację. Powierzchnia płytkiej eksploatacji w granicach poszczególnych kopalń wynosi: Katowice-Kleofas Wieczorek Staszic Murcki Wujek Wesoła Polska (wcześniej Prezydent) Pol. Rez. Siemianowice O.G. Szopienice 177,3 ha 280,6 ha 203,7 ha 750,0 ha 161,6 ha 243,4 ha 190,7 ha 338,9 ha 28,4 ha Sumarycznie powierzchnia płytkiej eksploatacji wynosi około 23,7 km 2, co stanowi około 14,5% miasta. Uwzględniając rodzaj zagospodarowania powierzchni, w obrębie płytkiej eksploatacji szacuje się, że: 25% stanowią tereny zabudowane, 62% lasy, 9% uprawy rolne i 4% inne. Wyrobiskami górniczymi stwarzającymi szczególne zagrożenie dla powierzchni są wyrobiska mające z nią połączenie. Są nimi szyby, pochylnie (upadowe) oraz sztolnie, które były wykonane dla odwodnienia wyrobisk. Na podstawie zgromadzonych danych o zlikwidowanych szybach (Kowalski i Zespół 2010) szacuje się, że do 2011r. w obrębie miasta zlikwidowano około 400 szybów, z których większość była szybami płytkimi, znajdującymi się w obrębie płytkiej eksploatacji. Po 1990r. w ramach likwidacji kopalni Katowice-Kleofas zlikwidowano 11 szybów, a w czynnych kopalniach 4 szyby i 6 upadowych (Czaja 2011).

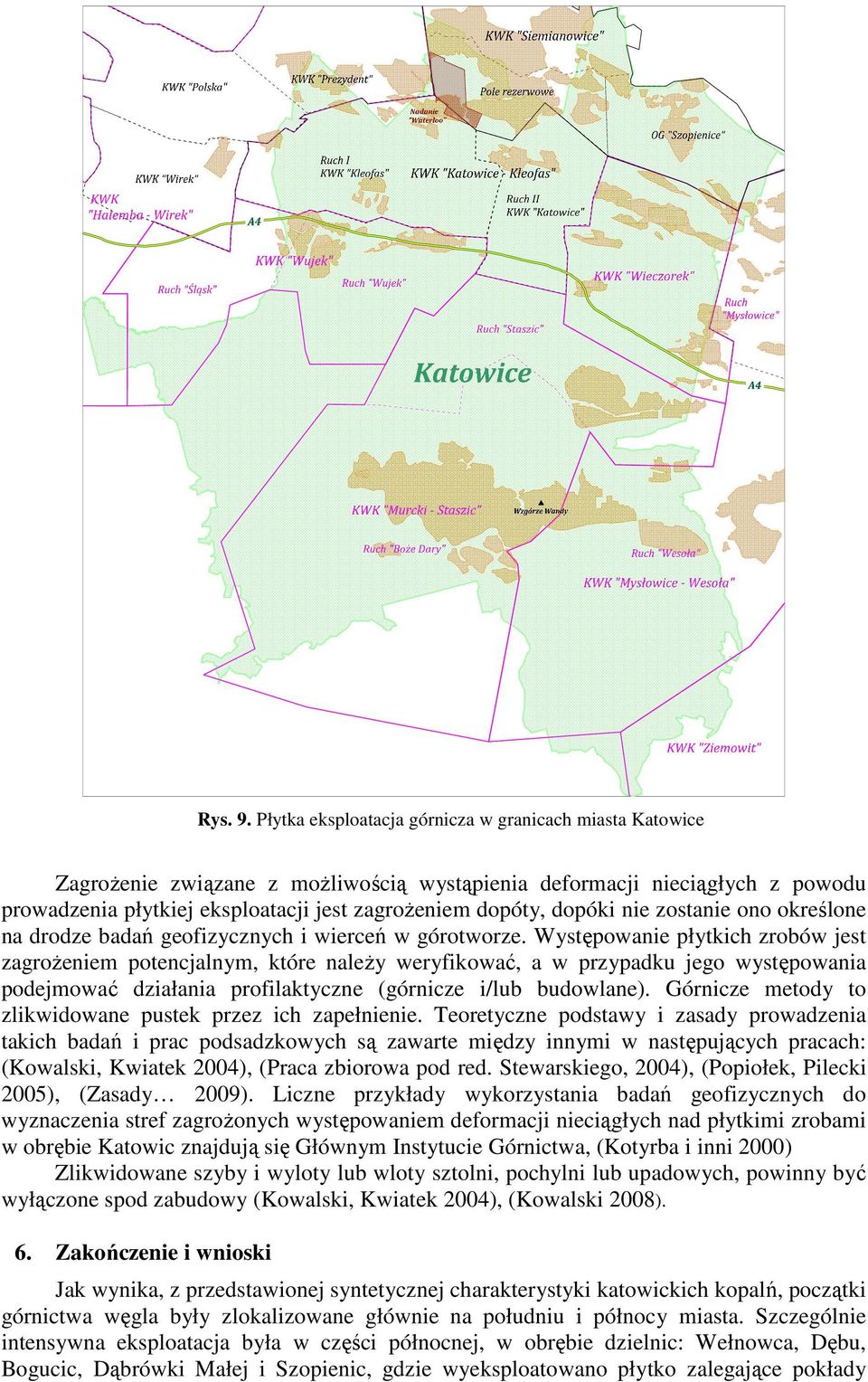

13 Rys. 9. Płytka eksploatacja górnicza w granicach miasta Katowice Zagrożenie związane z możliwością wystąpienia deformacji nieciągłych z powodu prowadzenia płytkiej eksploatacji jest zagrożeniem dopóty, dopóki nie zostanie ono określone na drodze badań geofizycznych i wierceń w górotworze. Występowanie płytkich zrobów jest zagrożeniem potencjalnym, które należy weryfikować, a w przypadku jego występowania podejmować działania profilaktyczne (górnicze i/lub budowlane). Górnicze metody to zlikwidowane pustek przez ich zapełnienie. Teoretyczne podstawy i zasady prowadzenia takich badań i prac podsadzkowych są zawarte między innymi w następujących pracach: (Kowalski, Kwiatek 2004), (Praca zbiorowa pod red. Stewarskiego, 2004), (Popiołek, Pilecki 2005), (Zasady 2009). Liczne przykłady wykorzystania badań geofizycznych do wyznaczenia stref zagrożonych występowaniem deformacji nieciągłych nad płytkimi zrobami w obrębie Katowic znajdują się Głównym Instytucie Górnictwa, (Kotyrba i inni 2000) Zlikwidowane szyby i wyloty lub wloty sztolni, pochylni lub upadowych, powinny być wyłączone spod zabudowy (Kowalski, Kwiatek 2004), (Kowalski 2008). 6. Zakończenie i wnioski Jak wynika, z przedstawionej syntetycznej charakterystyki katowickich kopalń, początki górnictwa węgla były zlokalizowane głównie na południu i północy miasta. Szczególnie intensywna eksploatacja była w części północnej, w obrębie dzielnic: Wełnowca, Dębu, Bogucic, Dąbrówki Małej i Szopienic, gdzie wyeksploatowano płytko zalegające pokłady

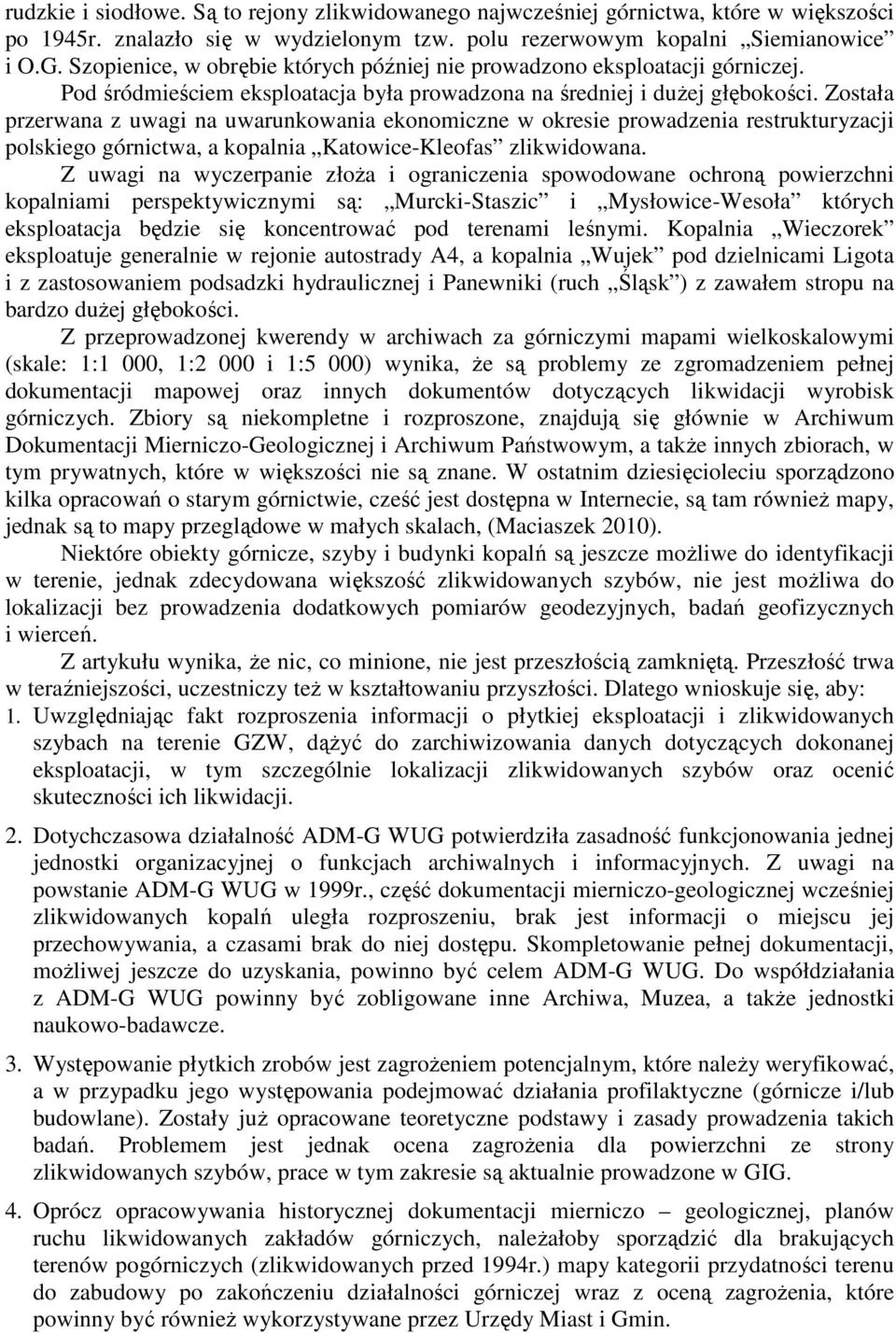

14 rudzkie i siodłowe. Są to rejony zlikwidowanego najwcześniej górnictwa, które w większości po 1945r. znalazło się w wydzielonym tzw. polu rezerwowym kopalni Siemianowice i O.G. Szopienice, w obrębie których później nie prowadzono eksploatacji górniczej. Pod śródmieściem eksploatacja była prowadzona na średniej i dużej głębokości. Została przerwana z uwagi na uwarunkowania ekonomiczne w okresie prowadzenia restrukturyzacji polskiego górnictwa, a kopalnia Katowice-Kleofas zlikwidowana. Z uwagi na wyczerpanie złoża i ograniczenia spowodowane ochroną powierzchni kopalniami perspektywicznymi są: Murcki-Staszic i Mysłowice-Wesoła których eksploatacja będzie się koncentrować pod terenami leśnymi. Kopalnia Wieczorek eksploatuje generalnie w rejonie autostrady A4, a kopalnia Wujek pod dzielnicami Ligota i z zastosowaniem podsadzki hydraulicznej i Panewniki (ruch Śląsk ) z zawałem stropu na bardzo dużej głębokości. Z przeprowadzonej kwerendy w archiwach za górniczymi mapami wielkoskalowymi (skale: 1:1 000, 1:2 000 i 1:5 000) wynika, że są problemy ze zgromadzeniem pełnej dokumentacji mapowej oraz innych dokumentów dotyczących likwidacji wyrobisk górniczych. Zbiory są niekompletne i rozproszone, znajdują się głównie w Archiwum Dokumentacji Mierniczo-Geologicznej i Archiwum Państwowym, a także innych zbiorach, w tym prywatnych, które w większości nie są znane. W ostatnim dziesięcioleciu sporządzono kilka opracowań o starym górnictwie, cześć jest dostępna w Internecie, są tam również mapy, jednak są to mapy przeglądowe w małych skalach, (Maciaszek 2010). Niektóre obiekty górnicze, szyby i budynki kopalń są jeszcze możliwe do identyfikacji w terenie, jednak zdecydowana większość zlikwidowanych szybów, nie jest możliwa do lokalizacji bez prowadzenia dodatkowych pomiarów geodezyjnych, badań geofizycznych i wierceń. Z artykułu wynika, że nic, co minione, nie jest przeszłością zamkniętą. Przeszłość trwa w teraźniejszości, uczestniczy też w kształtowaniu przyszłości. Dlatego wnioskuje się, aby: 1. Uwzględniając fakt rozproszenia informacji o płytkiej eksploatacji i zlikwidowanych szybach na terenie GZW, dążyć do zarchiwizowania danych dotyczących dokonanej eksploatacji, w tym szczególnie lokalizacji zlikwidowanych szybów oraz ocenić skuteczności ich likwidacji. 2. Dotychczasowa działalność ADM-G WUG potwierdziła zasadność funkcjonowania jednej jednostki organizacyjnej o funkcjach archiwalnych i informacyjnych. Z uwagi na powstanie ADM-G WUG w 1999r., część dokumentacji mierniczo-geologicznej wcześniej zlikwidowanych kopalń uległa rozproszeniu, brak jest informacji o miejscu jej przechowywania, a czasami brak do niej dostępu. Skompletowanie pełnej dokumentacji, możliwej jeszcze do uzyskania, powinno być celem ADM-G WUG. Do współdziałania z ADM-G WUG powinny być zobligowane inne Archiwa, Muzea, a także jednostki naukowo-badawcze. 3. Występowanie płytkich zrobów jest zagrożeniem potencjalnym, które należy weryfikować, a w przypadku jego występowania podejmować działania profilaktyczne (górnicze i/lub budowlane). Zostały już opracowane teoretyczne podstawy i zasady prowadzenia takich badań. Problemem jest jednak ocena zagrożenia dla powierzchni ze strony zlikwidowanych szybów, prace w tym zakresie są aktualnie prowadzone w GIG. 4. Oprócz opracowywania historycznej dokumentacji mierniczo geologicznej, planów ruchu likwidowanych zakładów górniczych, należałoby sporządzić dla brakujących terenów pogórniczych (zlikwidowanych przed 1994r.) mapy kategorii przydatności terenu do zabudowy po zakończeniu działalności górniczej wraz z oceną zagrożenia, które powinny być również wykorzystywane przez Urzędy Miast i Gmin.
