1 BADANIA GRAWIMETRYCZNE TERENÓW NARUSZONYCH EKSPLOATACJĄ GÓRNICZĄ ZBIGNIEW FAJKLEWICZ CEZARY OSTROWSKI 1

2 WIELICZKA w roku 1645 Fragment planu Wieliczki (ze sztychu W. Hondiusa z 1645 r.) z zaznaczonymi zawaliskami, czyli z deformacjami nieciągłymi powierzchni terenu powstałymi w wyniku działalności górnictwa solnego Sztych Wieliczki znajduje się w Muzeum Żup Krakowskich 2

3 WIELICZKA w roku 1832 Zapadnięcie stropu komory Międzykaszty w Wieliczce (wg rysunku M. Seykotta z połowy XIX w.) doprowadziło do zniszczenia domu (P.P. Windakiewiczów) w 1832 r. Rysunek zapadliska znajduje się w Muzeum Żup Krakowskich 3

4 DEFORMACJE TERENU GÓRNICZEGO W INDIACH 4

5 ROZKŁAD NAPRĘŻEŃ WOKÓŁ PUSTKI SFERYCZNEJ 5

6 PĘKANIA MARMURU W NAXOS (GRECJA) wg F. Rummela,

7 ROZWÓJ STREFY DEFORMACJI NIESPRĘŻYSTYCH (okres 363 dni, kopalnia Czesnokowa w Zagłębiu Donieckim) 7

8 GRAWIMETR - PRZYRZĄD STOSOWANY W GRAWIMETRII Grawimetr CG-5 Autograv na tle deformacji nieciągłych terenu Wnętrze grawimetru CG-3 Autograv 8

9 CZASOWE ZMIANY MIKROANOMALII SIŁY CIĘŻKOŚCI NAD TWORZĄCYM SIĘ ZAPADLISKIEM NA POLU GÓRNICZYM KWK MYSŁOWICE 9

10 BADANIA GEOFIZYCZNE W TARNOWSKICH GÓRACH PRZY UL. WOJSKA POLSKIEGO WYNIKI PRAC METODĄ MIKROGRAWIMETRYCZNĄ I GEORADAROWĄ WYNIKI PRAC METODĄ GEORADAROWĄ Z-1, Z-2 - powstałe zapadliska A, B - obszary zagrożone wystąpieniem deformacji nieciągłych 10

11 KATASTROFA BUDOWLANA W TARNOWSKICH GÓRACH - DEFORMACJE TERENU 11

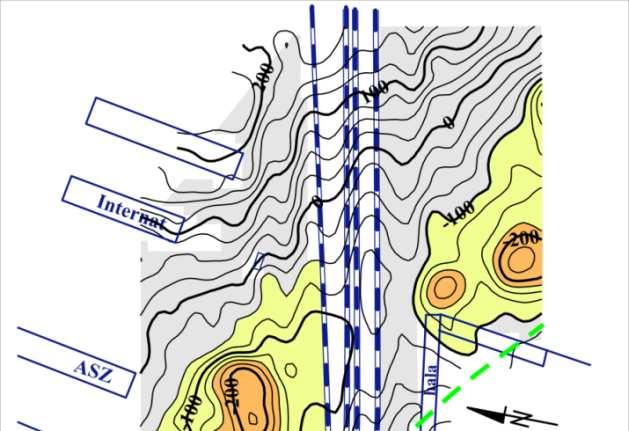

12 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK WIECZOREK Rozkład mikroanomalii siły ciężkości w obszarze pola górniczego Kopalni Węgla Kamiennego Wieczorek zagrożonego powstawaniem zapadlisk powierzchni terenu w rejonie trakcji kolejowej w pobliżu dworca Katowice-Szopienice 12

13 KATASTROFA GÓRNICZA W KS WIELICZKA 1992 r. BADANIA MIKROGRAWIMETRYCZNE Deformacje nieciągłe linii kolejowej na terenie Wieliczki Deformacje nieciągłe na terenie ogrodu klasztornego oo. Franciszkanów-Reformatów 13

14 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KS WIELICZKA WYNIKI BADAŃ Mapa anomalii różnicowych pomiędzy serią pomiarową 2 (wrzesień 1992) i serią 1 (lipiec 1992) E dominująca strefa sufozji wg badań mikrograwimetrycznych Anomalie różnicowe ujemne wskazują na proces sufozji w wyniku migracji wód od czasu wylewu w poprzeczni Mina 14

15 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARACH GÓRNICZYCH: KOPALNI JAWORZNO nad lejem erozyjnym i KOPALNI ZABRZE wokół szybu Maria-Anna obszar rozmycia płaszczyzny uskoku 15

16 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK RYDUŁTOWY-ANNA Obszar prac SZYB GŁOWACKI Anomalie rezydualne pochodzące od utworów na głębokości do 10 m SZYB KOŚCIUSZKO 16

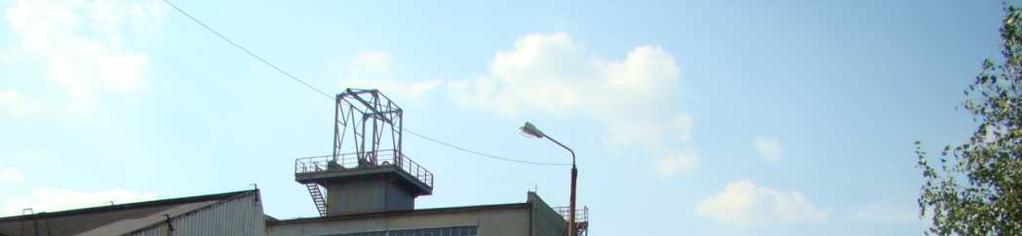

17 szyb V 24 godziny przed katastrofą budowlaną BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK SZCZYGŁOWICE szyb V 10 dni po katastrofie budowlaną 17

18 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK SZCZYGŁOWICE WYNIKI PRAC MIKROGRAWIMETRYCZNYCH Mapa anomalii rezydualnych w otoczeniu leja depresyjnego wokół byłego szybu V-wentylacyjnego 18

19 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK PNIÓWEK WYNIKI PRAC LOKALIZACJA PRAC 19

20 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE GÓRNICZYM KWK PNIÓWEK Zmiany czasowe mikroanomalii siły ciężkości w okresie od grudnia 2007 do maja 2008 r. 20

21 OBSZAR BADŃ MIKROGRAWIMETRYCZNYCH NA OBSZARZE BYŁEJ KOPALNI TIEFBAU W WAŁBRZYCHU (zdjęcie wykonano pod koniec XIX w.) 21

22 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE BYŁEJ KOPALNI TIEFBAU W WAŁBRZYCHU WYNIKI INTERPRETACJI Anomalie rezydualne siły ciężkości obrazują rozkład mas skalnych utworów przypowierzchniowych 22

23 BADANIA MIKROGRAWIMETRYCZNE NA OBSZARZE BYŁEJ KOPALNI TIEFBAU W WAŁBRZYCHU Anomalie rezydualne w pobliżu dawnych szybów: A szyb Hans Heinrich B szyb Marie [km] szyb Hans Heinrich A B Izolinie kreślono co 0.01 mgal - lokalizacja szybu wg danych archiwalnych - centrum strefy dużego niedoboru masy (znaczne rozluźnienia, pustki, możliwy szyb) skala barw: szyb Marie [mgal] [km] 23

24 RELIKTY PODZIEMNEJ STRUKTURY BUDOWLANEJ NA OBSZARZE BYŁEJ KOPALNI TIEFBAU W WAŁBRZYCHU 24

25 WNIOSKI: 25

26 DZIĘKUJEMY ZA UWAGĘ 26
