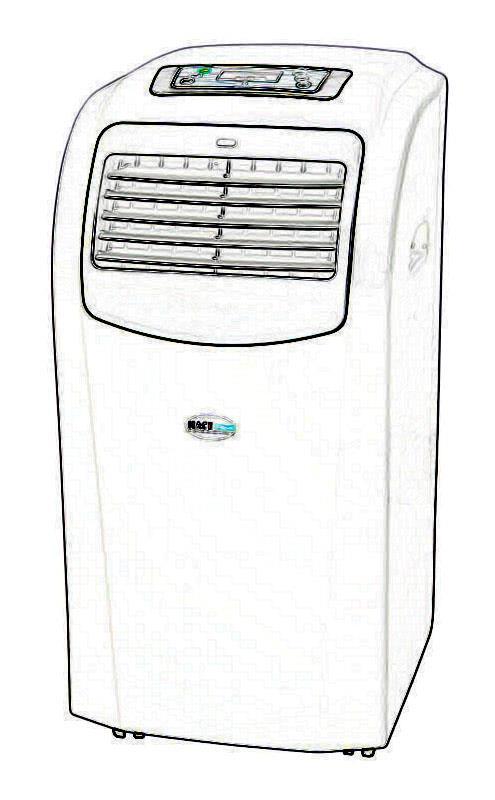

1 INSTRUKCJA OBSŁUGI KLIMATYZATOR MOBILNY Uni-Lux sp. z o.o. ul. Jana Kazimierza 61, Warszawa office@uni-lux.pl tel. (22)

2 Instrukcję obsługi należy przeczytać uważnie przed zainstalowaniem i użyciem klimatyzatora. Zaleca się zachowanie instrukcji i karty gwarancyjnej w bezpiecznym miejscu do wykorzystania w przyszłości. Warunki bezpieczeństwa Urządzenie powinno być zainstalowane zgodnie z krajowymi wymogami przyłączeń elektrycznych. Uszkodzony kabel elektryczny musi zostać wymieniony przez wykwalifikowany personel lub serwis. Dzieci nie mogą bawić się urządzeniem ani żadnym elementem jego wyposażenia. Urządzenie służy tylko do użytku wewnątrz pomieszczeń. Urządzenia nie należy wyłączać poprzez wyciąganie wtyczki z gniazdka. Nie należy wkładać żadnych przedmiotów do wlotów i wylotów powietrza. Urządzenie nie powinno stać w pobliżu źródeł wody. Klimatyzator należy postawić na poziomej, solidnej powierzchni. Klimatyzatora nie należy stawiać w pobliżu źródeł ciepła oraz produktów łatwopalnych. Nie należy używać klimatyzatora w trybie chłodzenia, jeśli temperatura zewnętrzna przekracza 35 C. Maksymalna długość rury odprowadzającej gorące powietrze wynosi 150 cm, nie należy jej przedłużać ani używać dłuższych rur. Takie działanie może poważnie uszkodzić klimatyzator. Rury odprowadzającej gorące powietrze nie należy zawijać ani zaginać pod kątem większym, niż 45 aby zapewnić swobodny przepływ powietrza. Pilot zdalnego sterowania działa na baterie alkaliczne typu AAA. Nie należy używać baterii powtórnie ładowanych. 1

3 A. Panel kontrolny Włącz/Wyłącz Wybór funkcji - Zwiększenie/ zmniejszenie temperatury - Ustawienie czasu włączenia/wyłącze nia urządzania Wybór prędkość wentylatora Timer Wskaźnik zapełnienia wody B. Pilot zdalnego sterowania Włącz/Wyłącz Timer - Zwiększenie/ zmniejszenie temperatury - Ustawienie czasu włączenia/wyłączenia urządzania Wybór prędkości wentylatora Wybór funkcji 2

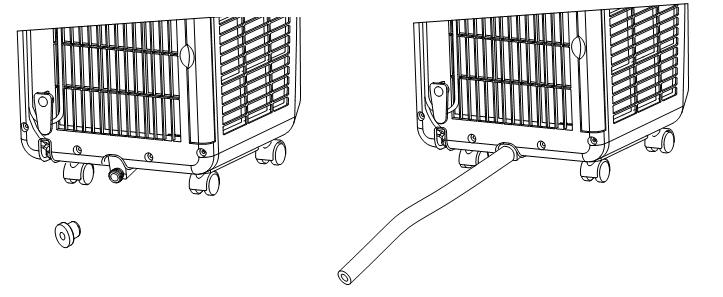

4 C. Zbiornik awaryjny na wodę i podłączenie stałego odprowadzenia wody D. Akcesoria do odprowadzania gorącego powietrza Elastyczna rura do odprowadzania gorącego powietrza Spłaszczona końcówka rury Listwa okienna Przyłącze rury gorącego powietrza do klimatyzatora 3

5 E Adapter okienny 4

6 Instalacja Jeśli klimatyzator był przewożony w pozycji poziomej, należy postawić go pionowo i zaczekać z włączeniem około 2 godzin. Klimatyzator należy postawić na poziomej, solidnej powierzchni. Urządzenia nie należy wstawiać do łazienek ani innych wilgotnych pomieszczeń. Upewnij się, że przepływ powietrza nie jest zablokowany, pozostaw, co najmniej 50 cm wolnej przestrzeni wokół klimatyzatora. Instalacja rury odprowadzającej gorące powietrze Na jeden z końców rury załóż okrągłą przejściówkę i podłącz do otworu z tyłu klimatyzatora. Rozciągnij rurę i umieść jej wolny koniec w drzwiach lub oknie. Użycie adaptera okiennego Aby użyć adapter okienny należy umieścić listwę poziomo lub pionowo w otwartym oknie, w zależności od rodzaju okna. Dopasuj długość adaptera, przymknij okno i podłącz spłaszczoną końcówkę rury do adaptera okiennego. Funkcje zabezpieczające Automatyczne odmrażanie urządzenie rozmraża się automatycznie. Zabezpieczenie kompresora urządzenie posiada funkcję zabezpieczającą kompresor powodującą 3 - minutowe opóźnienie w załączaniu się kompresora po restarcie klimatyzatora. Sygnalizator pełnego zbiornika awaryjnego na wodę, kiedy zbiornik napełni się wodą klimatyzator przestaje pracować, a lampka sygnalizatora zaświeci się. 5

7 Działanie urządzenia Włączanie urządzenia wciśnij przycisk POWER (on/off) w celu włączenia lub wyłączenia klimatyzatora. Wybór trybu pracy urządzenie ma 3 różne tryby pracy: chłodzenie, auto oraz osuszanie. Wciśnij przycisk MODE na panelu kontrolnym lub odpowiedni na pilocie zdalnego sterowania Tryb chłodzenia wybierz strzałkami żądaną temperaturę, na wyświetlaczu przez kilka sekund pojawia się żądana temperatura a następnie wyświetlacz zacznie pokazywać temperaturę w pomieszczeniu Tryb osuszania w trybie osuszania wentylator pracuje na niskim biegu, temperatura nie może być ustawiana. Nie należy używać rury odprowadzającej gorące powietrze. Woda zbiera się w zbiorniku awaryjnym. ( Patrz odprowadzanie wody) Tryb AUTO Klimatyzator wybiera automatycznie tryb pracy w zależności od temperatury w pomieszczeniu - temperatura poniżej 23 C działa tylko wentylator - temperatura pomiędzy 23 C a 26 C tryb osuszania - temperatura powyżej 26 C tryb chłodzenia Ustawienia regulatora czasowego (od 1 do 24 godz.) w celu ustawienia czasu wyłączenia urządzenia, naciśnij przycisk TIMER kiedy urządzenie jest włączone, następnie za pomocą strzałek w górę w dół na panelu kontrolnym lub pilocie zdalnego sterowania ustaw czas wyłączenie urządzenia. w celu ustawienia czasu włączenia urządzenia, naciśnij przycisk TIMER kiedy urządzenie jest wyłączone, następnie za pomocą strzałek w górę w dół na panelu kontrolnym lub pilocie zdalnego sterowania ustaw czas włączenia urządzenia. Ustawienia prędkości wentylatora wciśnij przycisk SPEED na panelu kontrolnym lub na pilocie Odprowadzenie wody Opróżnianie zbiornika awaryjnego odkręć korek, podstaw naczynię pod odpływ i wyjmij zatyczkę, opróżnij zbiornik włóż zatyczkę i zakręć korek. Podłączenie stałego odprowadzenia wody - odkręć korek i wyjmij zatyczkę, podłącz rurkę do odprowadzania wody o średnicy wewnętrznej 13 mm do urządzenia, a wolny koniec umieść w odpływie. Odpływ wody jest grawitacyjny wymaga to odpowiedniego spadku przewodu odprowadzającego. 6

8 Filtry powietrza Filtry powietrza zatrzymują kurz i brud, zapobiegają ich wtargnięciu do wnętrza klimatyzatora. Ważne jest regularne czyszczenie filtrów, w przeciwnym razie klimatyzator może ulec uszkodzeniu. Zaleca się ich oczyszczanie, co 2 tygodnie. Czyszczenie filtrów: 1. Wyjmij filtry tylne 2. Umyj filtry ciepłą wodą z łagodnym detergentem 3. Przed włożeniem filtrów z powrotem upewnij się, że kompletnie wyschły Konserwacja i przechowywanie Czyść urządzenie łagodną ściereczką, szorstkie gąbki mogą porysować powierzchnię urządzenia. Urządzenie należy przechowywać w suchym pomieszczeniu, bez wystawienia na światło słoneczne. Na czas przechowywania opróżnij klimatyzator z wody. Gwarancja i serwis Na klimatyzator obowiązuje 2-letnia gwarancja ważna tylko z dowodem zakupu. W celu zapoznania się z warunkami gwarancji i dostępną listą serwisów należy skontaktować się ze sprzedawcą. 7

9 Rozwiązywanie problemów W razie problemów z urządzeniem skorzystaj z tabeli poniżej, znajduję się tam typowe sposoby ich rozwiązania. Jeśli klimatyzator pomimo to nie działa skontaktuj się z serwisem lub sprzedawcą. PROBLEM PRZYCZYNA ROZWIĄZANIE Urządzenie nie startuje Czy kabel jest podłączony do gniazdka? Czy zbiornik awaryjny na wodę jest pełny? Temperatura w pomieszczeniu jest powyżej 35 C lub poniżej 10 C? Temperatura w pomieszczeniu jest niższa od zadanej? Podłącz kabel elektryczny do gniazdka Opróżnij zbiornik awaryjny na wodę. Zwiększ lub zmniejsz temperaturę w pomieszczeniu. Zmień ustawienia temperatury. Słaby efekt chłodzenia Czy klimatyzator wystawiony jest na bezpośrednie nasłonecznienie? Czy okna lub drzwi są otwarte? Czy filtry powietrza są brudne? Czy wlot lub wylot powietrza jest zablokowany? Usuń urządzenie ze strefy bezpośredniego nasłonecznienia lub zaciągnij zasłony. Pozamykaj drzwi lub okna. Oczyść filtry. Upewnij się, że przepływ powietrza nie jest zablokowany. Wysoki poziom hałasu Czy klimatyzator stoi na nierównej powierzchni? Klimatyzator należy postawić na poziomej, solidnej powierzchni. Kompresor nie działa Zabezpieczenie przeciwko przegrzaniu jest włączone. Poczekaj aż temperatura spadnie urządzenie włączy się automatycznie. Pilot zdalnego sterowania nie działa Zbyt duża odległość lub pilot nie widzi urządzenia. Czy baterie wymagają wymiany? Przybliż pilota do urządzenia i skieruj go na wprost urządzenia. Wymień baterie. Kod błędu E0 Problem z czujnikiem temperatury. Skontaktuj się z serwisem. Kod błędu E2 Zbiornik awaryjny na wodę jest pełny. Opróżnij zbiornik awaryjny na wodę. 8

10 Dane techniczne Wydajność chłodzenia Maks. pobór mocy Natężenie prądu Przepływ powietrza Klasa energetyczna Poziom hałasu Wydajność osuszania Timer Długość rury odprowadzającej gorące powietrze Gaz chłodniczy Klasa ochrony IP Wymiary Waga 4900 W 1750 W 7,8 A 650m³/h A 55 db ( nowa norma) maks. 28 l/24h 24h 1,5m fi 15 mm R410A/630 g IP20 410x440x kg Ekologia Dbajmy o środowisko Opakowanie kartonowe radzimy oddać do punktu skupu makulatury. Worki z polietylenu (PE) wyrzucić do kontenera na plastik, części z tworzyw sztucznych oddaj do punktu skupu surowców wtórnych. Części metalowe oddaj do punktu skupu złomu. Za organizację zbiornic materiałów do wtórnego wykorzystania, jak również za informację o ich rozmieszczeniu odpowiedzialne są Urzędy Gmin i Powiatów. Z zastrzeżeniem prawa do zmian technicznych i błędów drukarskich 5/2016 Uni-Lux sp. z o.o. ul. Jana Kazimierza 61, Warszawa office@uni-lux.pl tel. (22)
