1 Perspektywy funkcjonowania gdańskiego systemu wodociągowego Jacek Kaszubowski Dział Planowania i Rozwoju

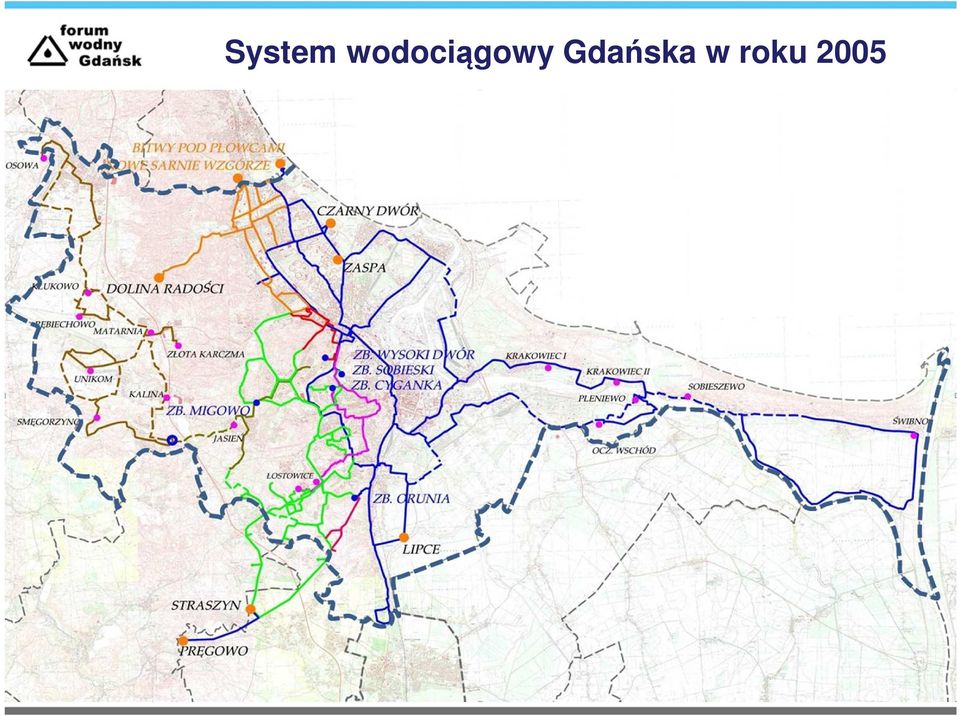

2 System wodociągowy Gdańska w roku 2005

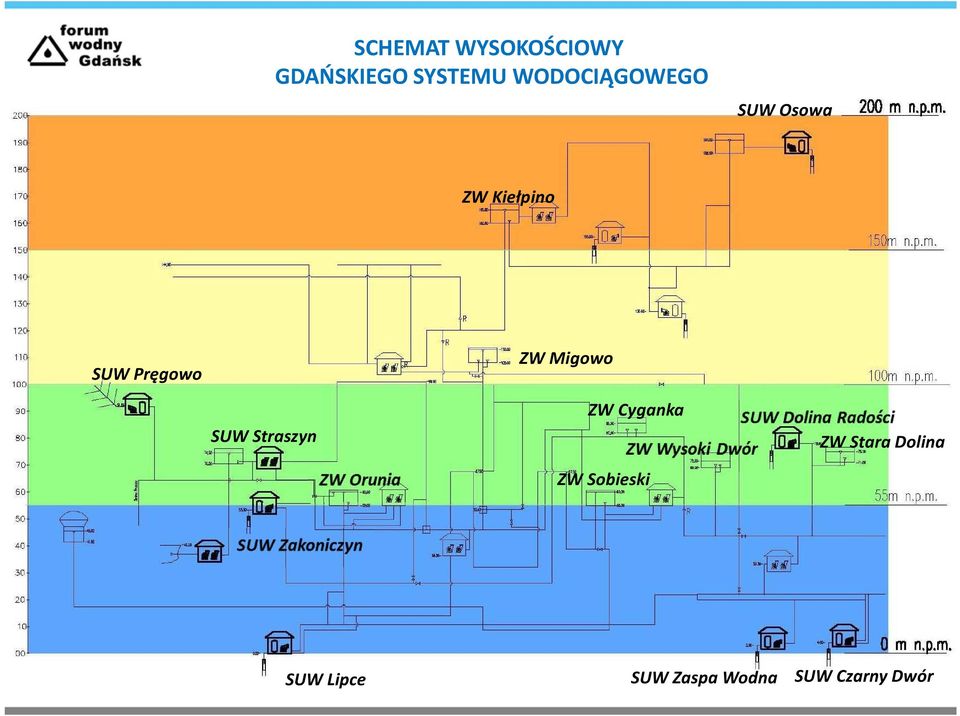

3 SCHEMAT WYSOKOŚCIOWY GDAŃSKIEGO SYSTEMU WODOCIĄGOWEGO SUW Osowa ZW Kiełpino SUW Pręgowo ZW Migowo SUW Straszyn ZW Cyganka ZW Sobieski ZW Stara Dolina SUW Lipce SUW Zaspa Wodna SUW Czarny Dwór

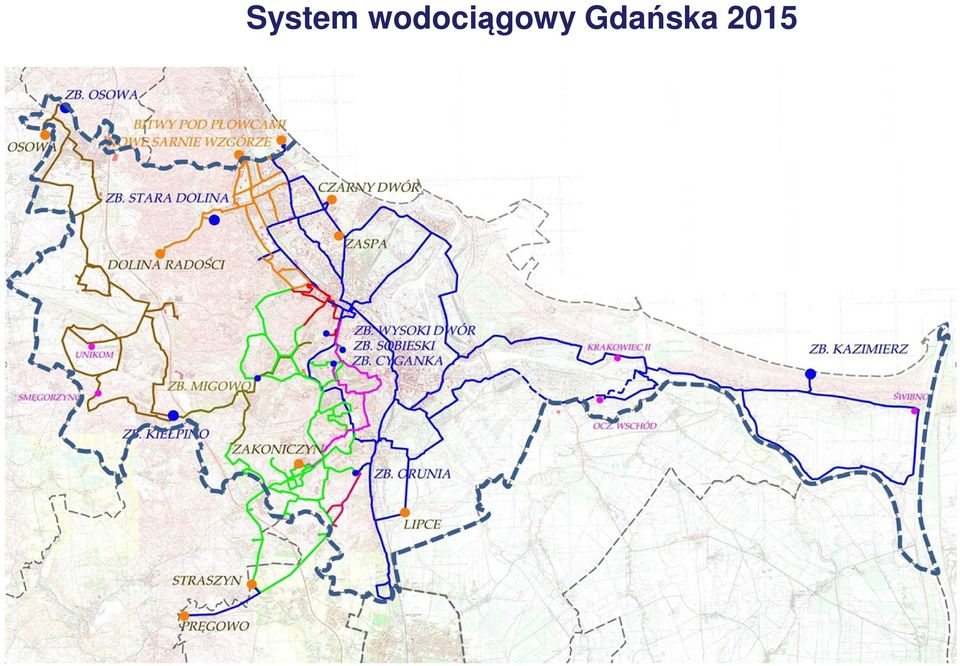

4 System wodociągowy Gdańska 2015

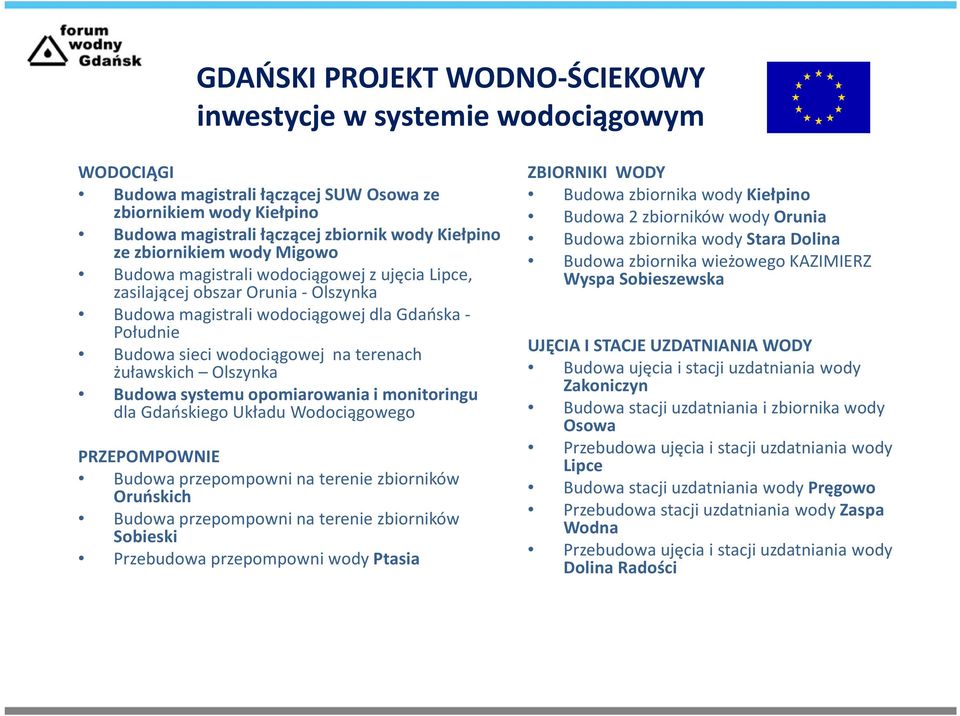

5 GDAŃSKI PROJEKT WODNO-ŚCIEKOWY inwestycje w systemie wodociągowym WODOCIĄGI Budowa magistrali łączącej SUW Osowa ze zbiornikiem wody Kiełpino Budowa magistrali łączącej zbiornik wody Kiełpino ze zbiornikiem wody Migowo Budowa magistrali wodociągowej z ujęcia Lipce, zasilającej obszar Orunia - Olszynka Budowa magistrali wodociągowej dla Gdańska - Południe Budowa sieci wodociągowej na terenach żuławskich Olszynka Budowa systemu opomiarowania i monitoringu dla Gdańskiego Układu Wodociągowego PRZEPOMPOWNIE Budowa przepompowni na terenie zbiorników Oruńskich Budowa przepompowni na terenie zbiorników Sobieski Przebudowa przepompowni wody Ptasia ZBIORNIKI WODY Budowa zbiornika wody Kiełpino Budowa 2 zbiorników wody Orunia Budowa zbiornika wody Stara Dolina Budowa zbiornika wieżowego KAZIMIERZ Wyspa Sobieszewska UJĘCIA I STACJE UZDATNIANIA WODY Budowa ujęcia i stacji uzdatniania wody Zakoniczyn Budowa stacji uzdatniania i zbiornika wody Osowa Przebudowa ujęcia i stacji uzdatniania wody Lipce Budowa stacji uzdatniania wody Pręgowo Przebudowa stacji uzdatniania wody Zaspa Wodna Przebudowa ujęcia i stacji uzdatniania wody Dolina Radości

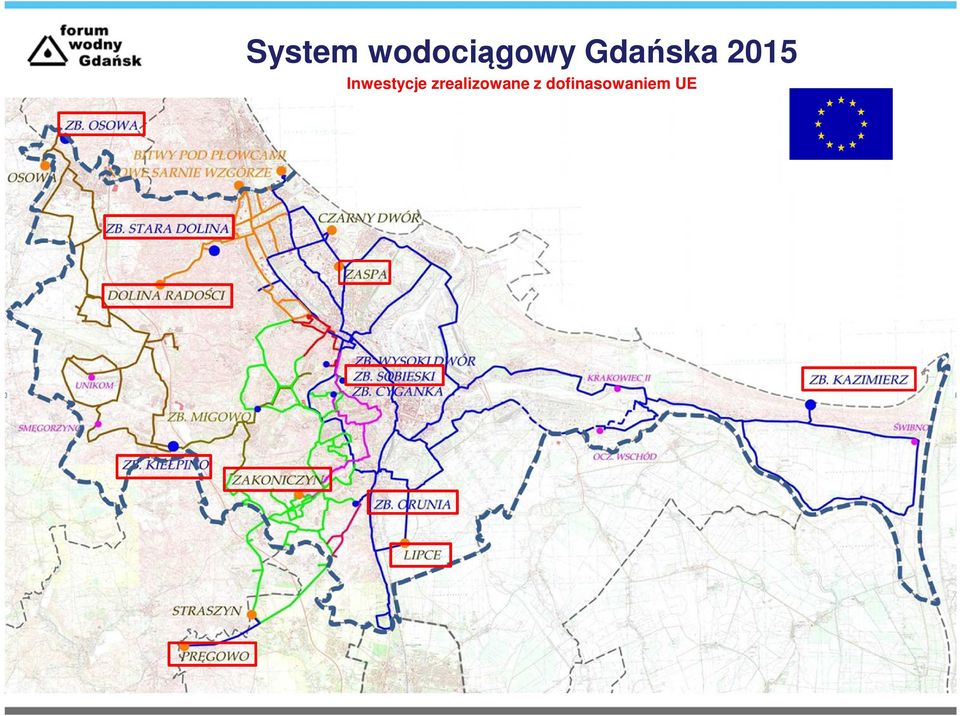

6 System wodociągowy Gdańska 2015 Inwestycje zrealizowane z dofinasowaniem UE

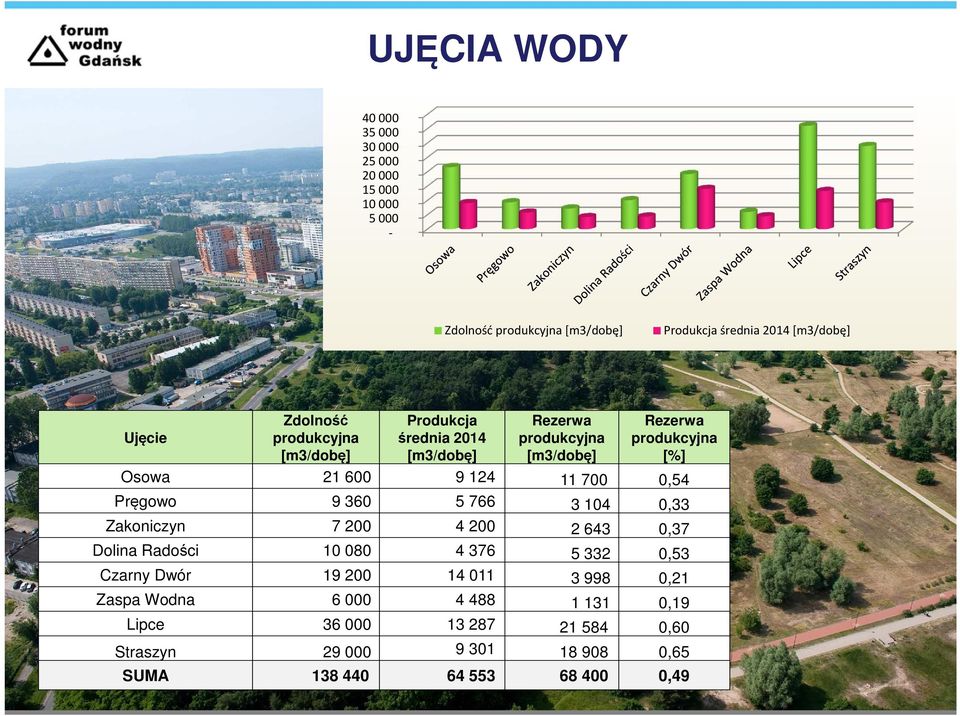

7 UJĘCIA WODY Zdolność produkcyjna [m3/dobę] Produkcja średnia 2014 [m3/dobę] Ujęcie Zdolność produkcyjna [m3/dobę] Produkcja średnia 2014 [m3/dobę] Rezerwa produkcyjna [m3/dobę] Rezerwa produkcyjna [%] Osowa ,54 Pręgowo ,33 Zakoniczyn ,37 Dolina Radości ,53 Czarny Dwór ,21 Zaspa Wodna ,19 Lipce ,60 Straszyn ,65 SUMA ,49

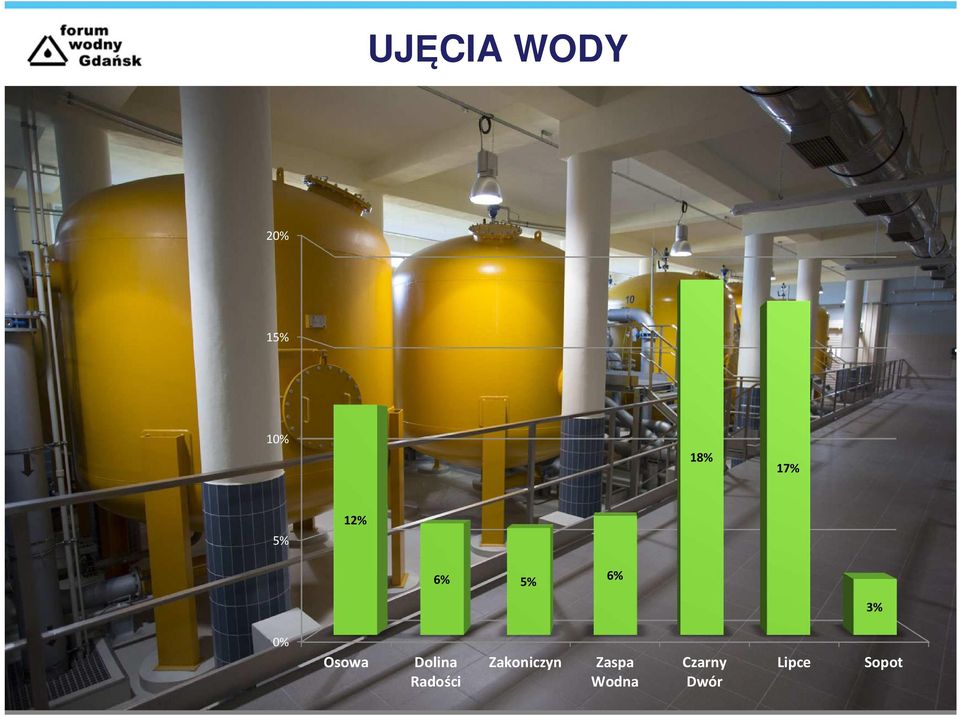

8 UJĘCIA WODY 20% 15% 10% 18% 17% 5% 12% 6% 5% 6% 3% 0% Osowa Dolina Radości Zakoniczyn Zaspa Wodna Czarny Dwór Lipce Sopot

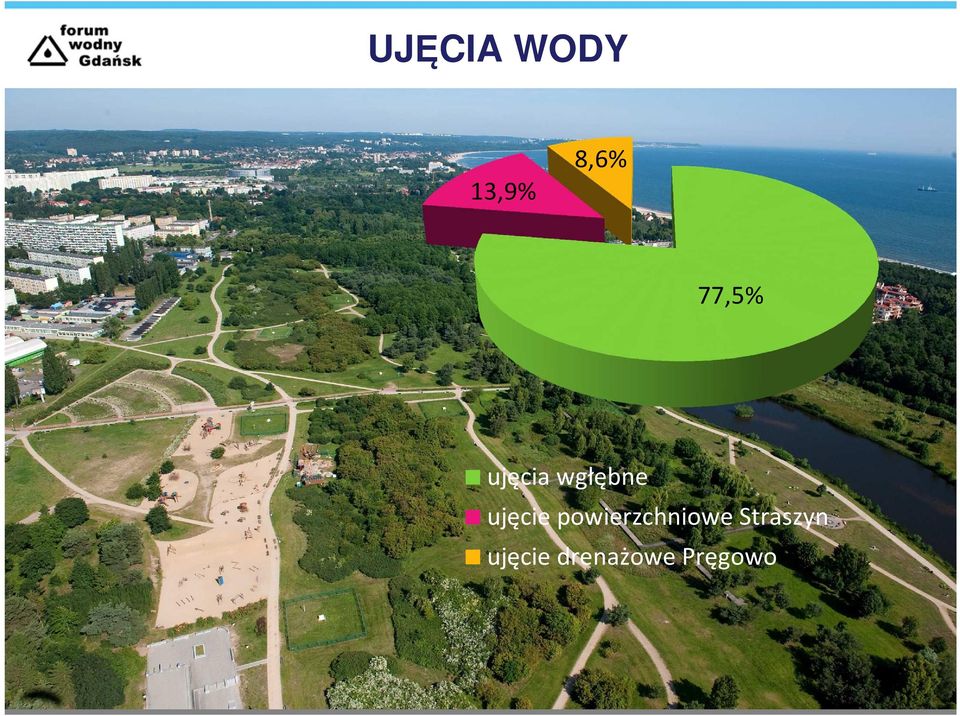

9 UJĘCIA WODY 13,9% 8,6% 77,5% ujęcia wgłębne ujęcie powierzchniowe Straszyn ujęcie drenażowe Pręgowo

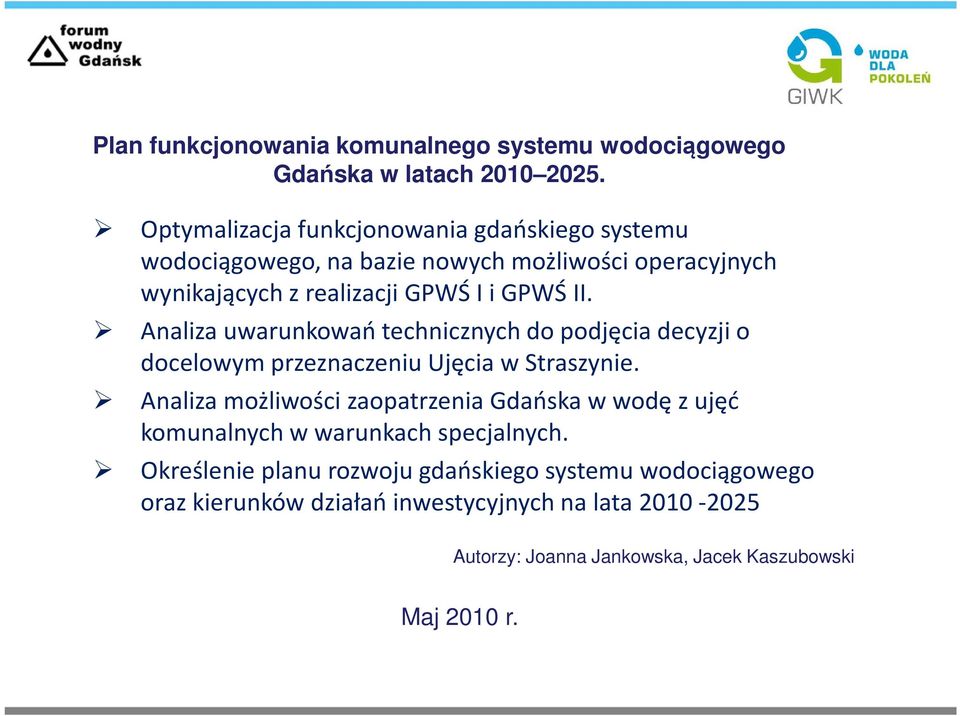

10 Plan funkcjonowania komunalnego systemu wodociągowego Gdańska w latach Optymalizacja funkcjonowania gdańskiego systemu wodociągowego, na bazie nowych możliwości operacyjnych wynikających z realizacji GPWŚ I i GPWŚ II. Analiza uwarunkowań technicznych do podjęcia decyzji o docelowym przeznaczeniu Ujęcia w Straszynie. Analiza możliwości zaopatrzenia Gdańska w wodę z ujęć komunalnych w warunkach specjalnych. Określenie planu rozwoju gdańskiego systemu wodociągowego oraz kierunków działań inwestycyjnych na lata Autorzy: Joanna Jankowska, Jacek Kaszubowski Maj 2010 r.

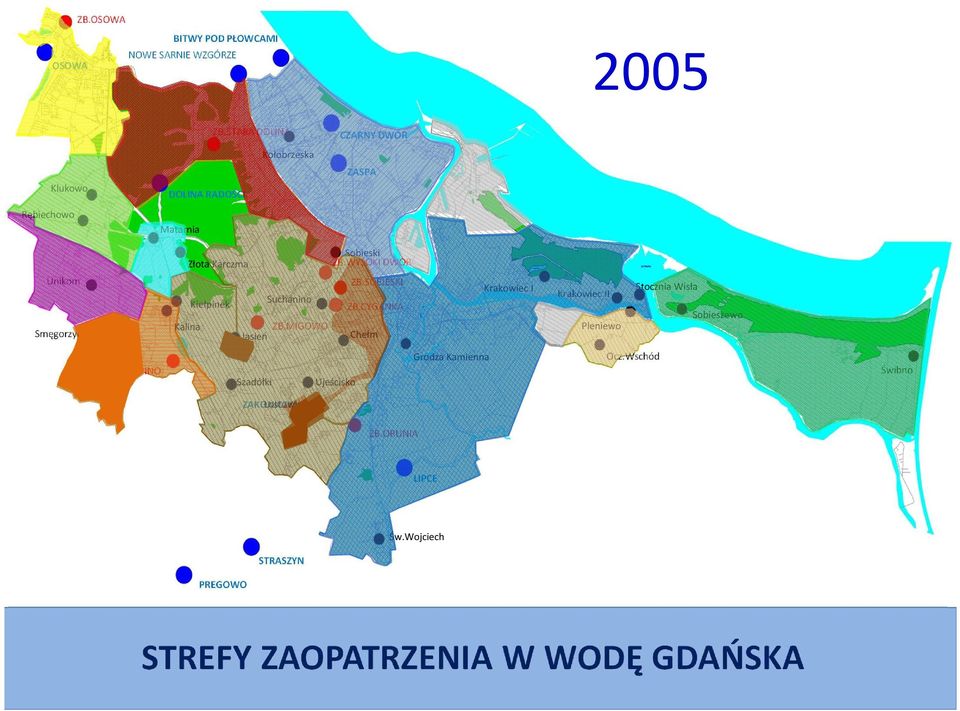

11 ZB.OSOWA BITWY POD PŁOWCAMI NOWE SARNIE WZGÓRZE OSOWA 2005 Klukowo Rębiechowo ZB.STARA DOLINA Kołobrzeska DOLINA RADOŚCI Matarnia CZARNY DWÓR ZASPA Złota Karczma Sobieski ZB.WYSOKI DWÓR Unikom Smęgorzyno Kiełpinek Kalina Suchanino ZB.MIGOWO Jasień ZB.SOBIESKI ZB.CYGANKA Chełm Krakowiec I Krakowiec II Pleniewo Stocznia Wisła Sobieszewo ZB.KIEŁPINO Szadółki Ujeścisko Grodza Kamienna Ocz.Wschód Świbno ZAKONICZYN Łostowice ZB.ORUNIA LIPCE Św.Wojciech STRASZYN PREGOWO STREFY ZAOPATRZENIA W WODĘ GDAŃSKA

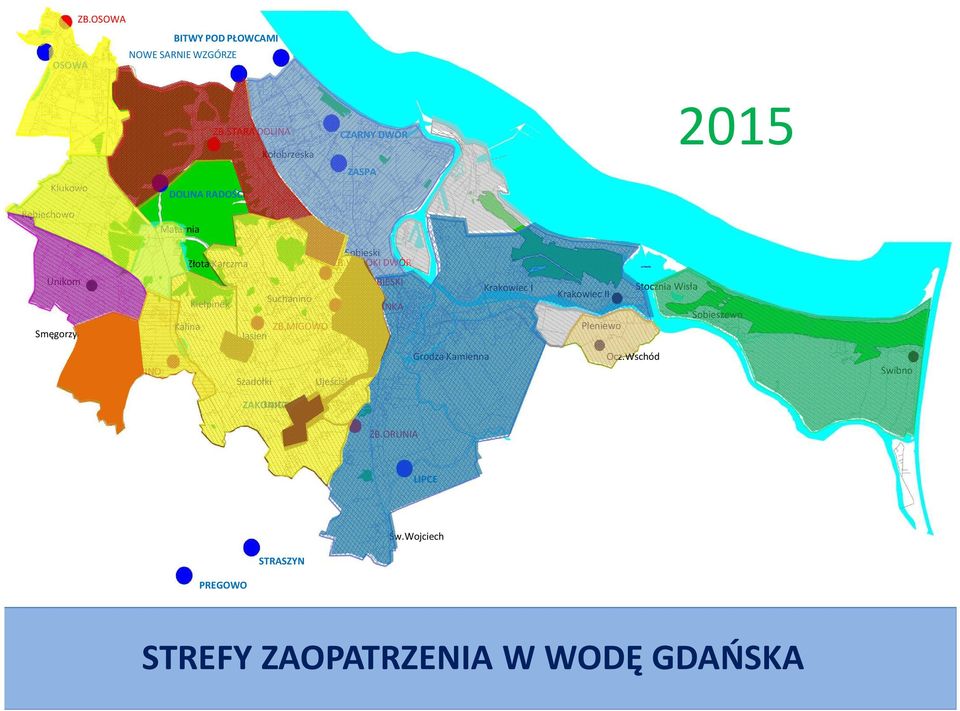

12 ZB.OSOWA BITWY POD PŁOWCAMI NOWE SARNIE WZGÓRZE OSOWA ZB.STARA DOLINA CZARNY DWÓR 2015 Kołobrzeska Klukowo DOLINA RADOŚCI ZASPA Rębiechowo Matarnia Złota Karczma Sobieski ZB.WYSOKI DWÓR Unikom Smęgorzyno Kiełpinek Kalina Suchanino ZB.MIGOWO Jasień ZB.SOBIESKI ZB.CYGANKA Chełm Krakowiec I Krakowiec II Pleniewo Stocznia Wisła Sobieszewo ZB.KIEŁPINO Szadółki Ujeścisko Grodza Kamienna Ocz.Wschód Świbno ZAKONICZYN Łostowice ZB.ORUNIA LIPCE Św.Wojciech STRASZYN PREGOWO STREFY ZAOPATRZENIA W WODĘ GDAŃSKA

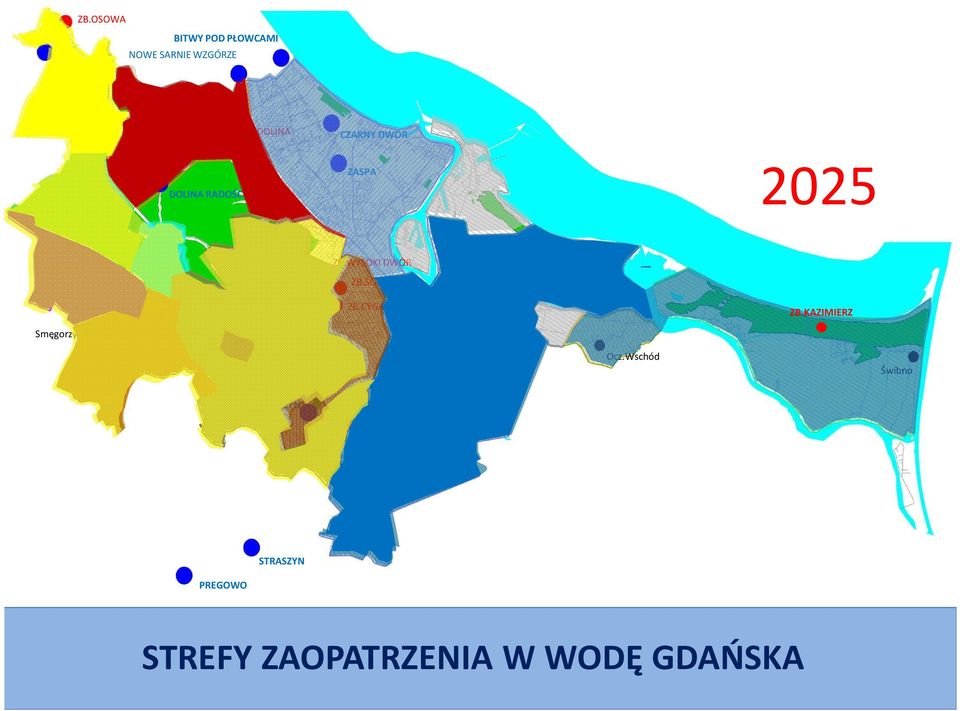

13 ZB.OSOWA BITWY POD PŁOWCAMI NOWE SARNIE WZGÓRZE OSOWA ZB.STARA DOLINA CZARNY DWÓR DOLINA RADOŚCI ZASPA 2025 ZB.WYSOKI DWÓR Unikom Smęgorzyno ZB.MIGOWO ZB.SOBIESKI ZB.CYGANKA Krakowiec II ZB.KAZIMIERZ ZB.KIEŁPINO Ocz.Wschód Świbno ZAKONICZYN ZB.ORUNIA LIPCE STRASZYN PREGOWO STREFY ZAOPATRZENIA W WODĘ GDAŃSKA

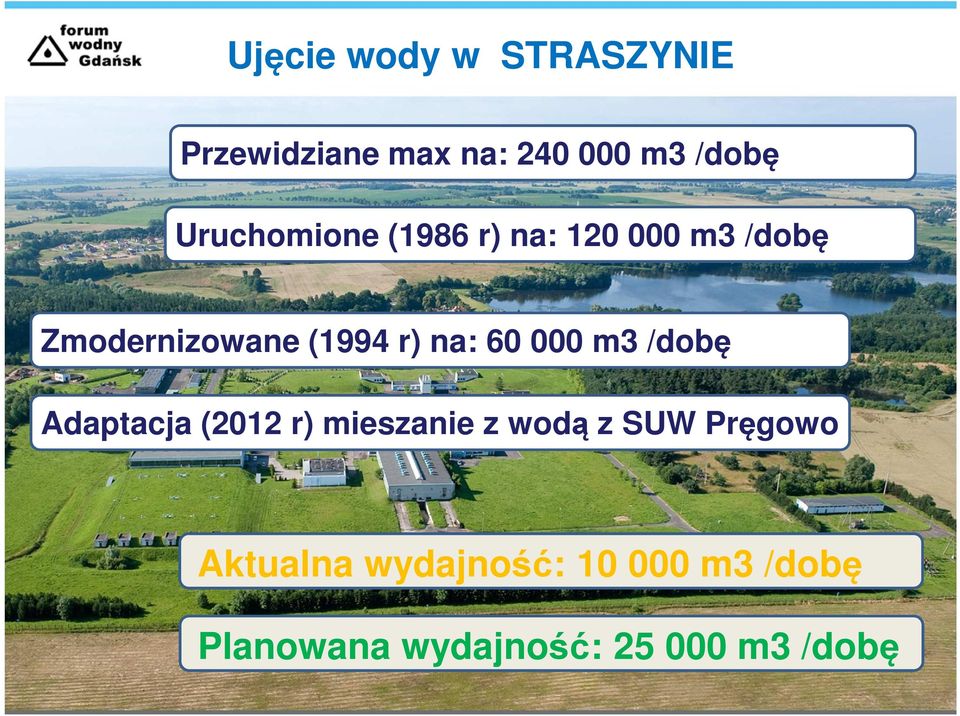

14 Ujęcie wody w STRASZYNIE Przewidziane max na: m3 /dobę Uruchomione (1986 r) na: m3 /dobę Zmodernizowane (1994 r) na: m3 /dobę Adaptacja (2012 r) mieszanie z wodą z SUW Pręgowo Aktualna wydajność: m3 /dobę Planowana wydajność: m3 /dobę

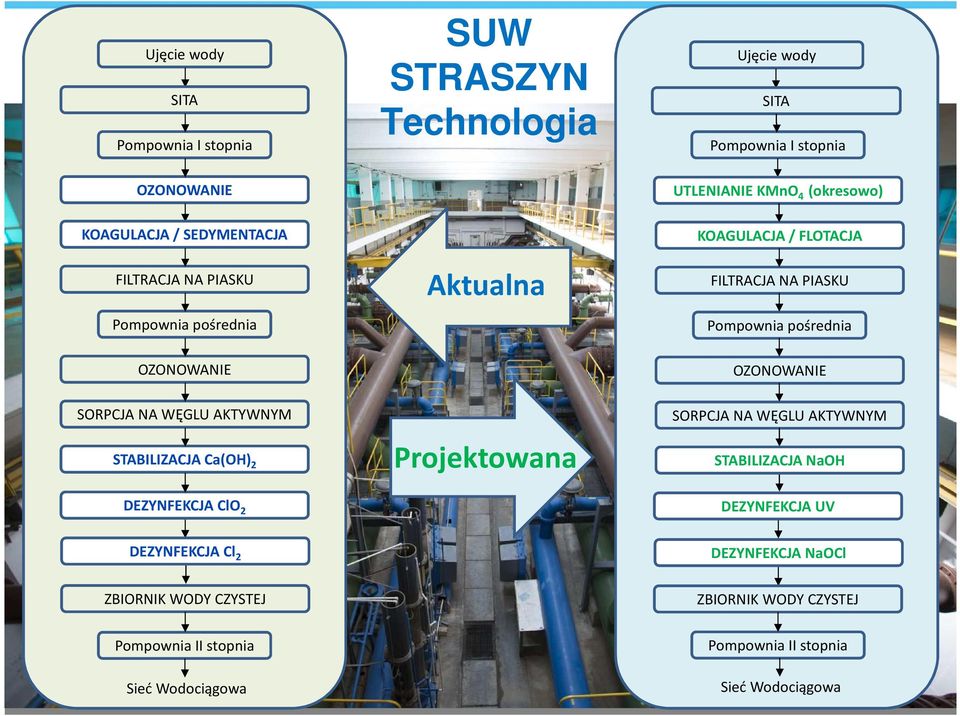

15 Ujęcie wody SITA Pompownia I stopnia SUW STRASZYN Technologia Ujęcie wody SITA Pompownia I stopnia OZONOWANIE UTLENIANIE KMnO 4 (okresowo) KOAGULACJA / SEDYMENTACJA FILTRACJA NA PIASKU Pompownia pośrednia Aktualna KOAGULACJA / FLOTACJA FILTRACJA NA PIASKU Pompownia pośrednia OZONOWANIE OZONOWANIE SORPCJA NA WĘGLU AKTYWNYM STABILIZACJA Ca(OH) 2 DEZYNFEKCJA ClO 2 Projektowana SORPCJA NA WĘGLU AKTYWNYM STABILIZACJA NaOH DEZYNFEKCJA UV DEZYNFEKCJA Cl 2 DEZYNFEKCJA NaOCl ZBIORNIK WODY CZYSTEJ ZBIORNIK WODY CZYSTEJ Pompownia II stopnia Sieć Wodociągowa Pompownia II stopnia Sieć Wodociągowa

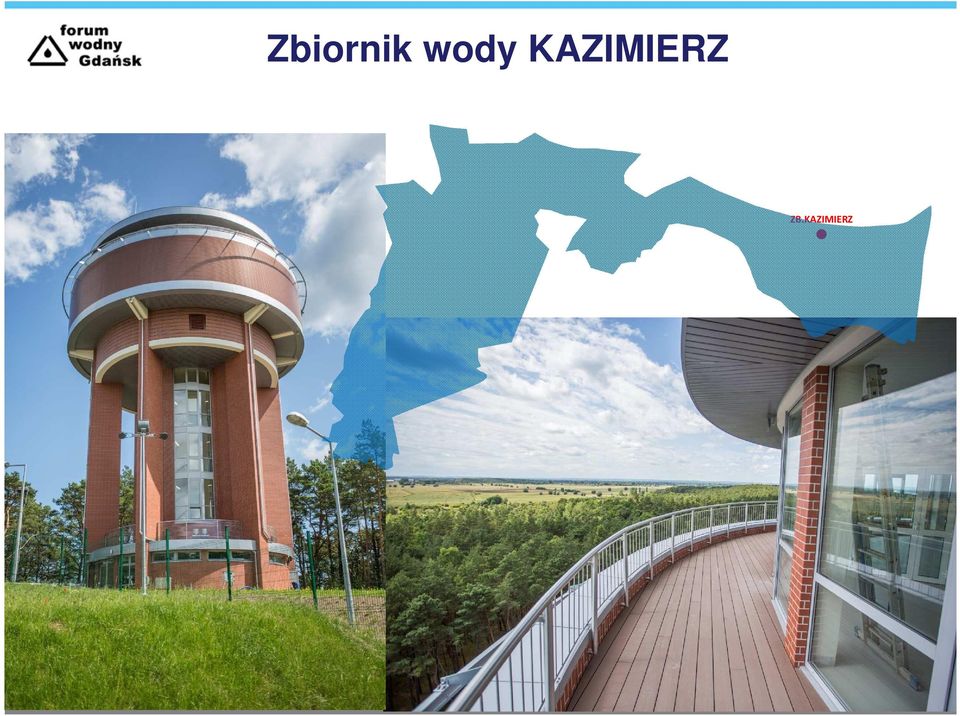

16 Zbiornik wody KAZIMIERZ ZB.KAZIMIERZ

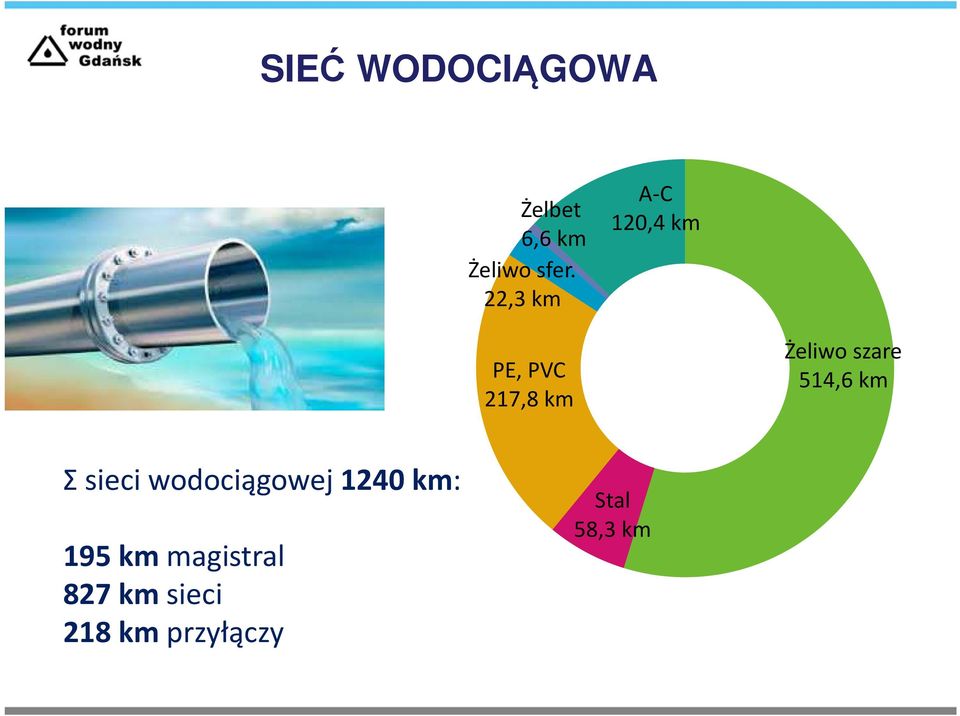

17 SIEĆ WODOCIĄGOWA Żelbet 6,6 km Żeliwosfer. 22,3 km A-C 120,4 km PE, PVC 217,8 km Żeliwo szare 514,6 km Σ sieci wodociągowej 1240 km: 195 km magistral 827 km sieci 218 km przyłączy Stal 58,3 km

18 WIEK SIECI WODOCIĄGOWEJ 33% 10% 24% do % 6%

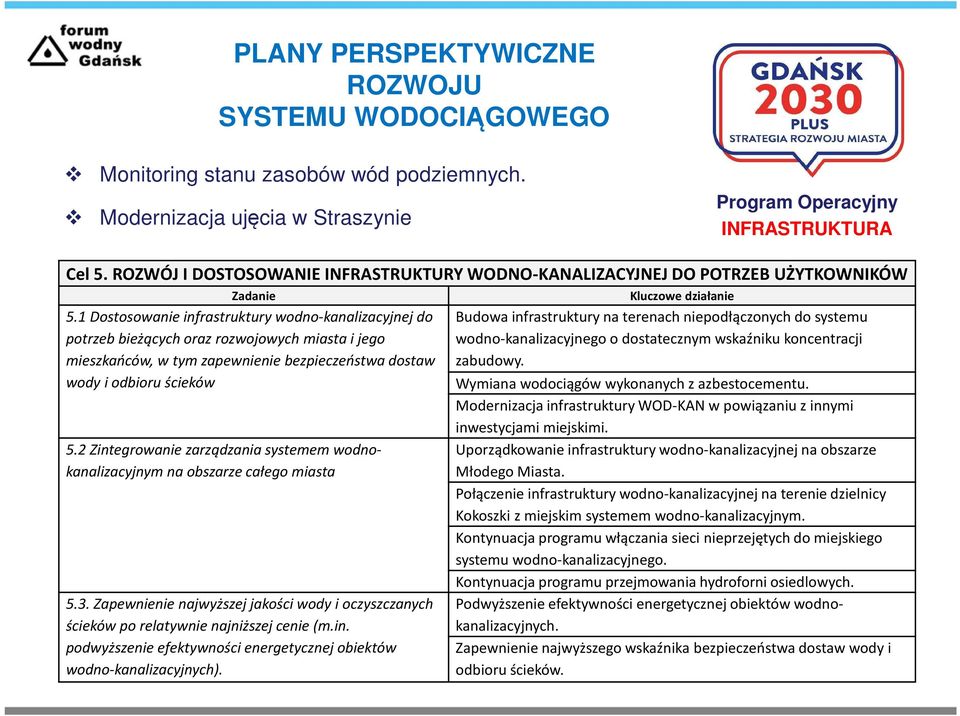

19 PLANY PERSPEKTYWICZNE ROZWOJU SYSTEMU WODOCIĄGOWEGO Monitoring stanu zasobów wód podziemnych. Modernizacja ujęcia w Straszynie Program Operacyjny INFRASTRUKTURA Cel 5. ROZWÓJ I DOSTOSOWANIE INFRASTRUKTURY WODNO-KANALIZACYJNEJ DO POTRZEB UŻYTKOWNIKÓW Zadanie 5.1 Dostosowanie infrastruktury wodno-kanalizacyjnej do potrzeb bieżących oraz rozwojowych miasta i jego mieszkańców, w tym zapewnienie bezpieczeństwa dostaw wody i odbioru ścieków 5.2 Zintegrowanie zarządzania systemem wodnokanalizacyjnym na obszarze całego miasta 5.3. Zapewnienienajwyższej jakości wody i oczyszczanych ścieków po relatywnie najniższej cenie (m.in. podwyższenie efektywności energetycznej obiektów wodno-kanalizacyjnych). Kluczowe działanie Budowa infrastruktury na terenach niepodłączonych do systemu wodno-kanalizacyjnego o dostatecznym wskaźniku koncentracji zabudowy. Wymiana wodociągów wykonanych z azbestocementu. Modernizacja infrastruktury WOD-KAN w powiązaniu z innymi inwestycjami miejskimi. Uporządkowanie infrastruktury wodno-kanalizacyjnej na obszarze Młodego Miasta. Połączenie infrastruktury wodno-kanalizacyjnej na terenie dzielnicy Kokoszki z miejskim systemem wodno-kanalizacyjnym. Kontynuacja programu włączania sieci nieprzejętych do miejskiego systemu wodno-kanalizacyjnego. Kontynuacja programu przejmowania hydroforni osiedlowych. Podwyższenie efektywności energetycznej obiektów wodnokanalizacyjnych. Zapewnienie najwyższego wskaźnika bezpieczeństwa dostaw wody i odbioru ścieków.

20 Dziękuję za uwagę.
