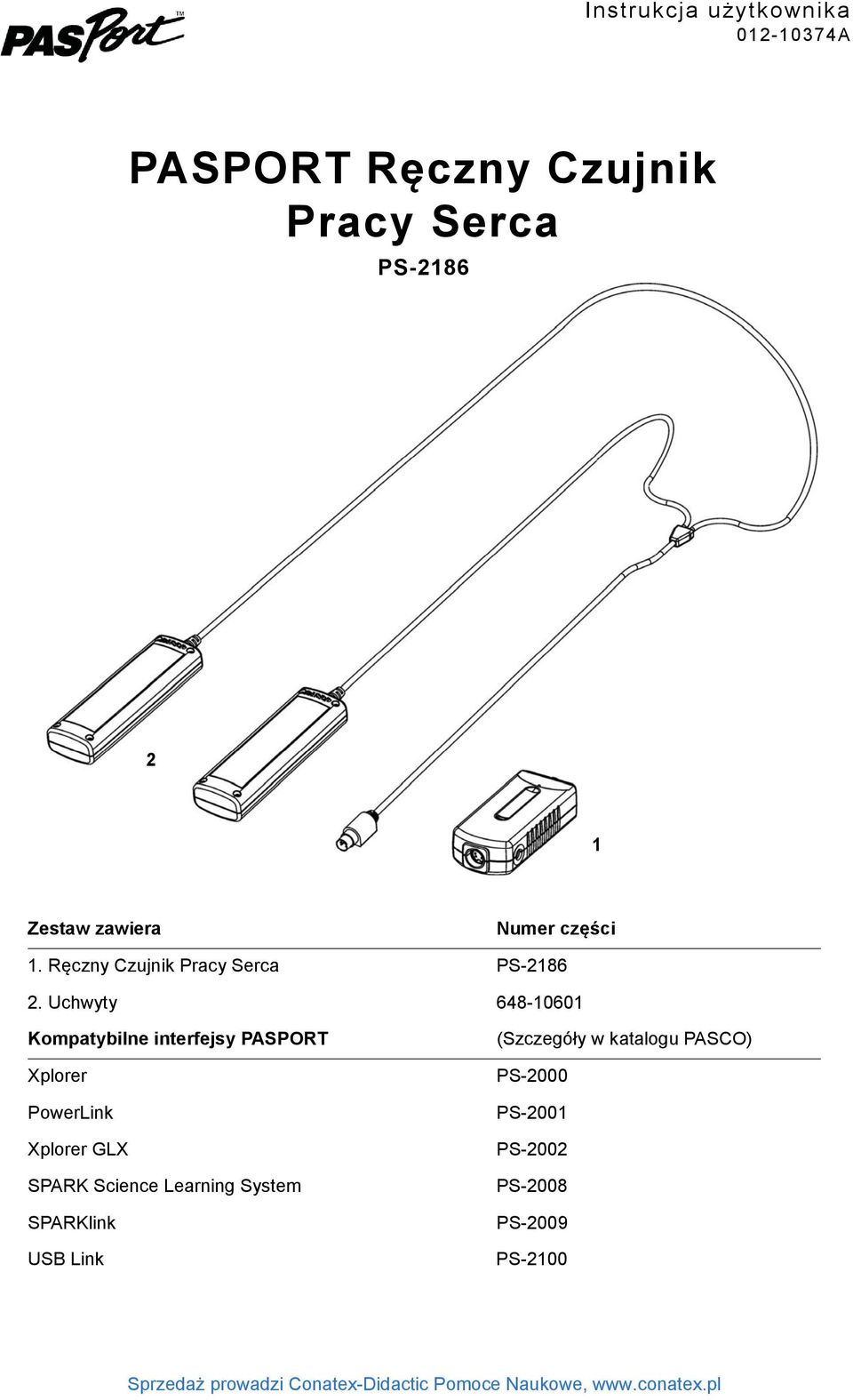

1 Instrukcja użytkownika A PASPORT Ręczny Czujnik Pracy Serca PS Zestaw zawiera Numer części 1. Ręczny Czujnik Pracy Serca PS Uchwyty Kompatybilne interfejsy PASPORT Xplorer PowerLink Xplorer GLX SPARK Science Learning System SPARKlink USB Link (Szczegóły w katalogu PASCO) PS-2000 PS-2001 PS-2002 PS-2008 PS-2009 PS-2100

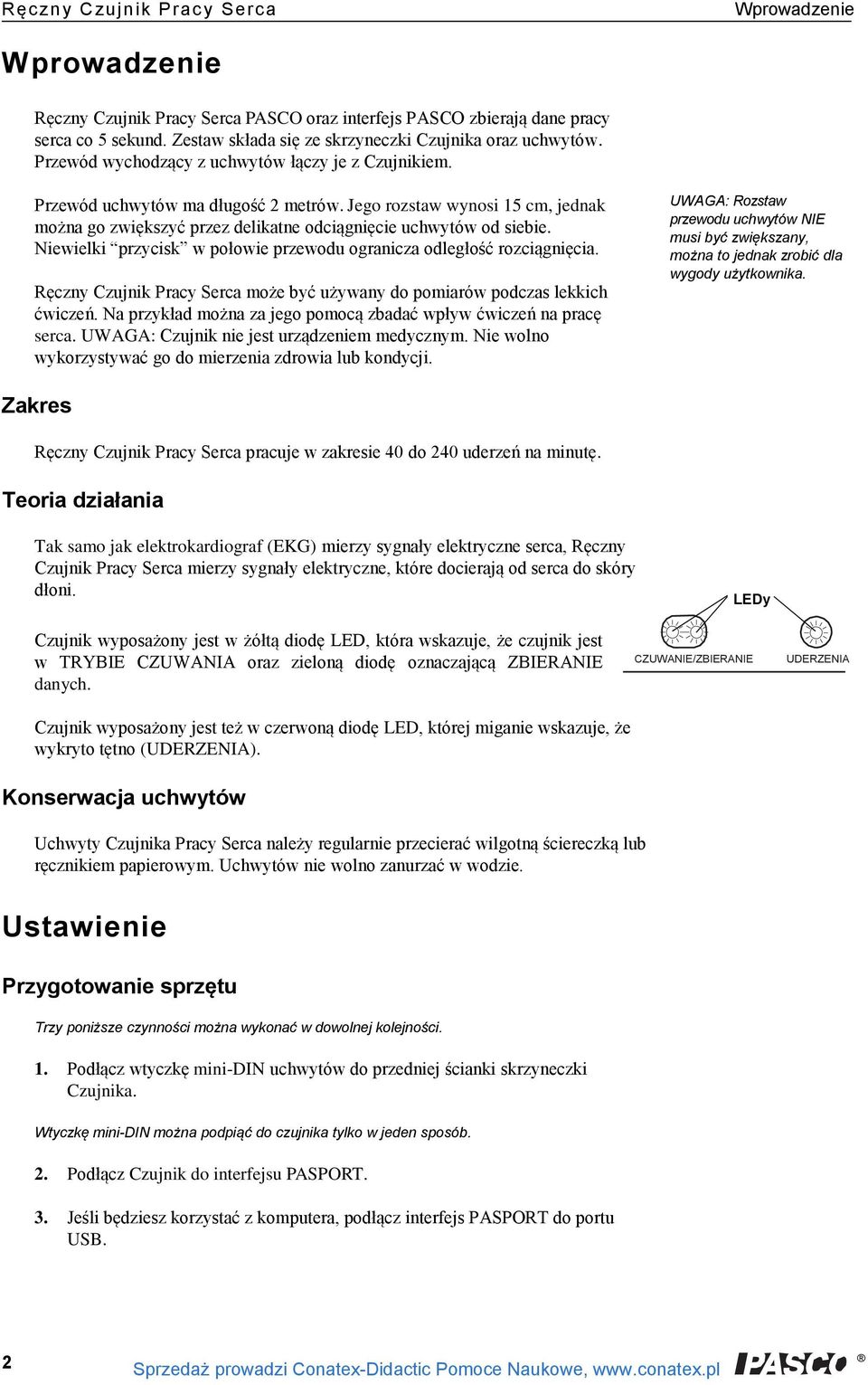

2 Ręczny Czujnik Prac y Serca Wprowadzenie Wprowadzenie Ręczny Czujnik Pracy Serca PASCO oraz interfejs PASCO zbierają dane pracy serca co 5 sekund. Zestaw składa się ze skrzyneczki Czujnika oraz uchwytów. Przewód wychodzący z uchwytów łączy je z Czujnikiem. Przewód uchwytów ma długość 2 metrów. Jego rozstaw wynosi 15 cm, jednak można go zwiększyć przez delikatne odciągnięcie uchwytów od siebie. Niewielki przycisk w połowie przewodu ogranicza odległość rozciągnięcia. Ręczny Czujnik Pracy Serca może być używany do pomiarów podczas lekkich ćwiczeń. Na przykład można za jego pomocą zbadać wpływ ćwiczeń na pracę serca. UWAGA: Czujnik nie jest urządzeniem medycznym. Nie wolno wykorzystywać go do mierzenia zdrowia lub kondycji. UWAGA: Rozstaw przewodu uchwytów NIE musi być zwiększany, można to jednak zrobić dla wygody użytkownika. Zakres Ręczny Czujnik Pracy Serca pracuje w zakresie 40 do 240 uderzeń na minutę. Teoria działania Tak samo jak elektrokardiograf (EKG) mierzy sygnały elektryczne serca, Ręczny Czujnik Pracy Serca mierzy sygnały elektryczne, które docierają od serca do skóry dłoni. LEDy Czujnik wyposażony jest w żółtą diodę LED, która wskazuje, że czujnik jest w TRYBIE CZUWANIA oraz zieloną diodę oznaczającą ZBIERANIE danych. Czujnik wyposażony jest też w czerwoną diodę LED, której miganie wskazuje, że wykryto tętno (UDERZENIA). Konserwacja uchwytów CZUWANIE/ZBIERANIE UDERZENIA Uchwyty Czujnika Pracy Serca należy regularnie przecierać wilgotną ściereczką lub ręcznikiem papierowym. Uchwytów nie wolno zanurzać w wodzie. Ustawienie Przygotowanie sprzętu Trzy poniższe czynności można wykonać w dowolnej kolejności. 1. Podłącz wtyczkę mini-din uchwytów do przedniej ścianki skrzyneczki Czujnika. Wtyczkę mini-din można podpiąć do czujnika tylko w jeden sposób. 2. Podłącz Czujnik do interfejsu PASPORT. 3. Jeśli będziesz korzystać z komputera, podłącz interfejs PASPORT do portu USB. 2

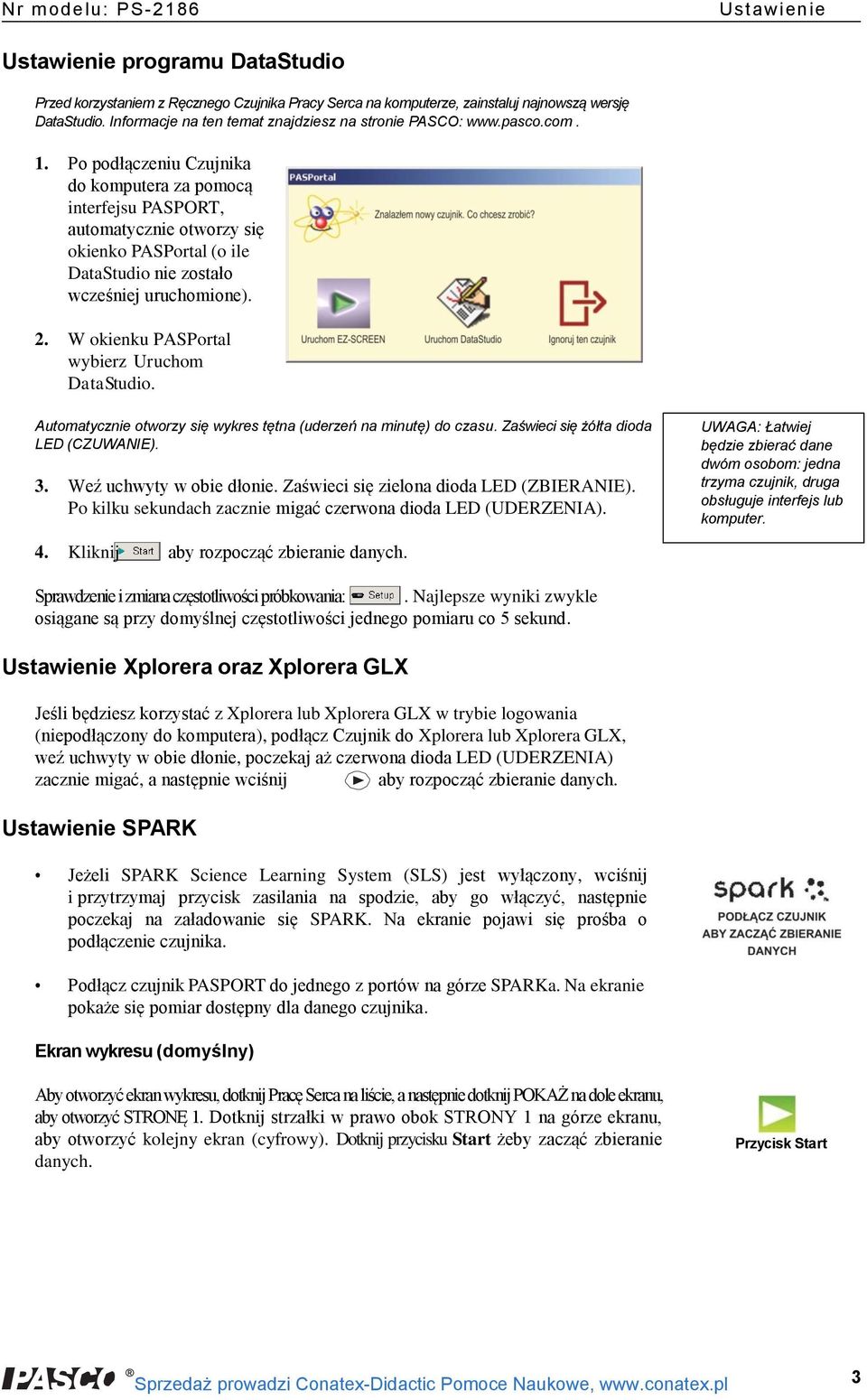

3 Nr modelu: PS Ustawienie Ustawienie programu DataStudio Przed korzystaniem z Ręcznego Czujnika Pracy Serca na komputerze, zainstaluj najnowszą wersję DataStudio. Informacje na ten temat znajdziesz na stronie PASCO: 1. Po podłączeniu Czujnika do komputera za pomocą interfejsu PASPORT, automatycznie otworzy się okienko PASPortal (o ile DataStudio nie zostało wcześniej uruchomione). 2. W okienku PASPortal wybierz Uruchom DataStudio. Automatycznie otworzy się wykres tętna (uderzeń na minutę) do czasu. Zaświeci się żółta dioda LED (CZUWANIE). 3. Weź uchwyty w obie dłonie. Zaświeci się zielona dioda LED (ZBIERANIE). Po kilku sekundach zacznie migać czerwona dioda LED (UDERZENIA). UWAGA: Łatwiej będzie zbierać dane dwóm osobom: jedna trzyma czujnik, druga obsługuje interfejs lub komputer. 4. Kliknij aby rozpocząć zbieranie danych. Sprawdzenie i zmiana częstotliwości próbkowania:. Najlepsze wyniki zwykle osiągane są przy domyślnej częstotliwości jednego pomiaru co 5 sekund. Ustawienie Xplorera oraz Xplorera GLX Jeśli będziesz korzystać z Xplorera lub Xplorera GLX w trybie logowania (niepodłączony do komputera), podłącz Czujnik do Xplorera lub Xplorera GLX, weź uchwyty w obie dłonie, poczekaj aż czerwona dioda LED (UDERZENIA) zacznie migać, a następnie wciśnij aby rozpocząć zbieranie danych. Ustawienie SPARK Jeżeli SPARK Science Learning System (SLS) jest wyłączony, wciśnij i przytrzymaj przycisk zasilania na spodzie, aby go włączyć, następnie poczekaj na załadowanie się SPARK. Na ekranie pojawi się prośba o podłączenie czujnika. Podłącz czujnik PASPORT do jednego z portów na górze SPARKa. Na ekranie pokaże się pomiar dostępny dla danego czujnika. Ekran wykresu (domyślny) Aby otworzyć ekran wykresu, dotknij Pracę Serca na liście, a następnie dotknij POKAŻ na dole ekranu, aby otworzyć STRONĘ 1. Dotknij strzałki w prawo obok STRONY 1 na górze ekranu, aby otworzyć kolejny ekran (cyfrowy). Dotknij przycisku Start żeby zacząć zbieranie danych. Przycisk Start 3

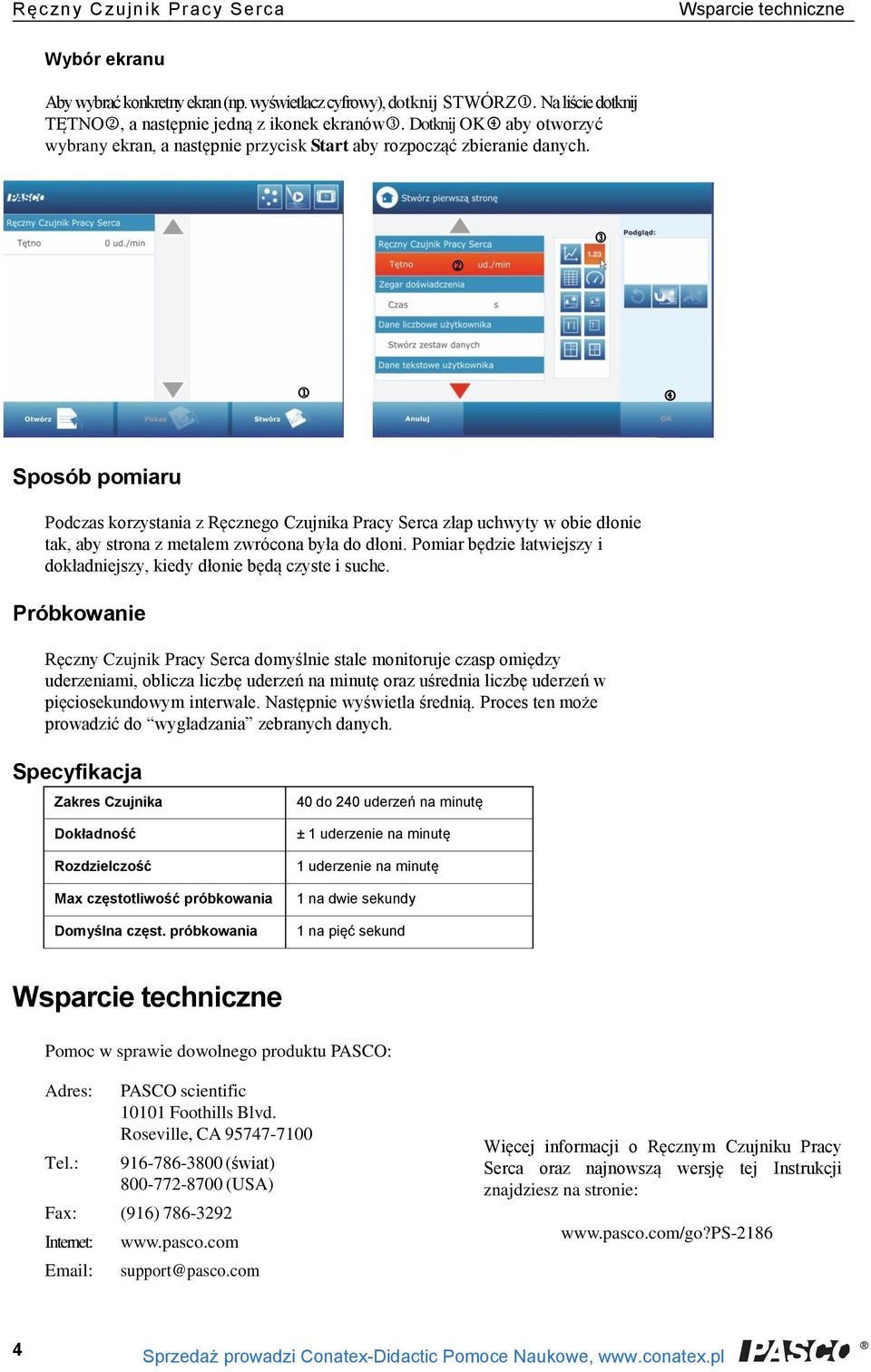

4 Ręczny C zujnik Prac y Serca Wsparcie techniczne Wybór ekranu Aby wybrać konkretny ekran (np. wyświetlacz cyfrowy), dotknij STWÓRZ. Na liście dotknij TĘTNO, a następnie jedną z ikonek ekranów. Dotknij OKaby otworzyć wybrany ekran, a następnie przycisk Start aby rozpocząć zbieranie danych. Sposób pomiaru Podczas korzystania z Ręcznego Czujnika Pracy Serca złap uchwyty w obie dłonie tak, aby strona z metalem zwrócona była do dłoni. Pomiar będzie łatwiejszy i dokładniejszy, kiedy dłonie będą czyste i suche. Próbkowanie Ręczny Czujnik Pracy Serca domyślnie stale monitoruje czasp omiędzy uderzeniami, oblicza liczbę uderzeń na minutę oraz uśrednia liczbę uderzeń w pięciosekundowym interwale. Następnie wyświetla średnią. Proces ten może prowadzić do wygładzania zebranych danych. Specyfikacja Zakres Czujnika Dokładność Rozdzielczość Max częstotliwość próbkowania Domyślna częst. próbkowania 40 do 240 uderzeń na minutę ± 1 uderzenie na minutę 1 uderzenie na minutę 1 na dwie sekundy 1 na pięć sekund Wsparcie techniczne Pomoc w sprawie dowolnego produktu PASCO: Adres: Tel.: PASCO scientific Foothills Blvd. Roseville, CA (świat) (USA) Fax: (916) Internet: support@pasco.com Więcej informacji o Ręcznym Czujniku Pracy Serca oraz najnowszą wersję tej Instrukcji znajdziesz na stronie: 4

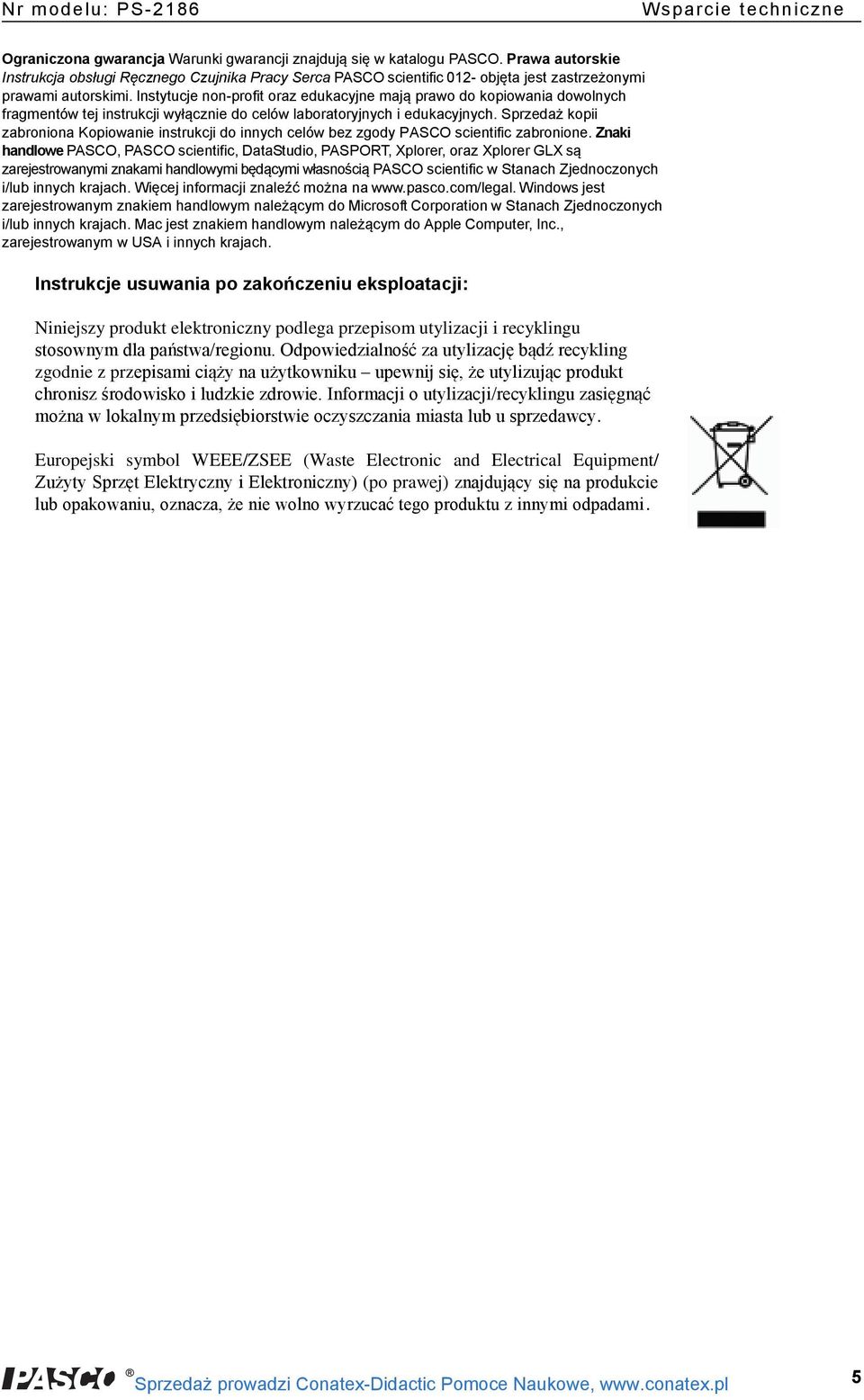

5 Nr modelu: PS W sparcie techniczne Ograniczona gwarancja Warunki gwarancji znajdują się w katalogu PASCO. Prawa autorskie Instrukcja obsługi Ręcznego Czujnika Pracy Serca PASCO scientific 012- objęta jest zastrzeżonymi prawami autorskimi. Instytucje non-profit oraz edukacyjne mają prawo do kopiowania dowolnych fragmentów tej instrukcji wyłącznie do celów laboratoryjnych i edukacyjnych. Sprzedaż kopii zabroniona Kopiowanie instrukcji do innych celów bez zgody PASCO scientific zabronione. Znaki handlowe PASCO, PASCO scientific, DataStudio, PASPORT, Xplorer, oraz Xplorer GLX są zarejestrowanymi znakami handlowymi będącymi własnością PASCO scientific w Stanach Zjednoczonych i/lub innych krajach. Więcej informacji znaleźć można na Windows jest zarejestrowanym znakiem handlowym należącym do Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach. Mac jest znakiem handlowym należącym do Apple Computer, Inc., zarejestrowanym w USA i innych krajach. Instrukcje usuwania po zakończeniu eksploatacji: Niniejszy produkt elektroniczny podlega przepisom utylizacji i recyklingu stosownym dla państwa/regionu. Odpowiedzialność za utylizację bądź recykling zgodnie z przepisami ciąży na użytkowniku upewnij się, że utylizując produkt chronisz środowisko i ludzkie zdrowie. Informacji o utylizacji/recyklingu zasięgnąć można w lokalnym przedsiębiorstwie oczyszczania miasta lub u sprzedawcy. Europejski symbol WEEE/ZSEE (Waste Electronic and Electrical Equipment/ Zużyty Sprzęt Elektryczny i Elektroniczny) (po prawej) znajdujący się na produkcie lub opakowaniu, oznacza, że nie wolno wyrzucać tego produktu z innymi odpadami. 5
