AgriFarmControl cały budynek inwentarski w jednym systemie. Tworzymy rozwiązania.

Transkrypt

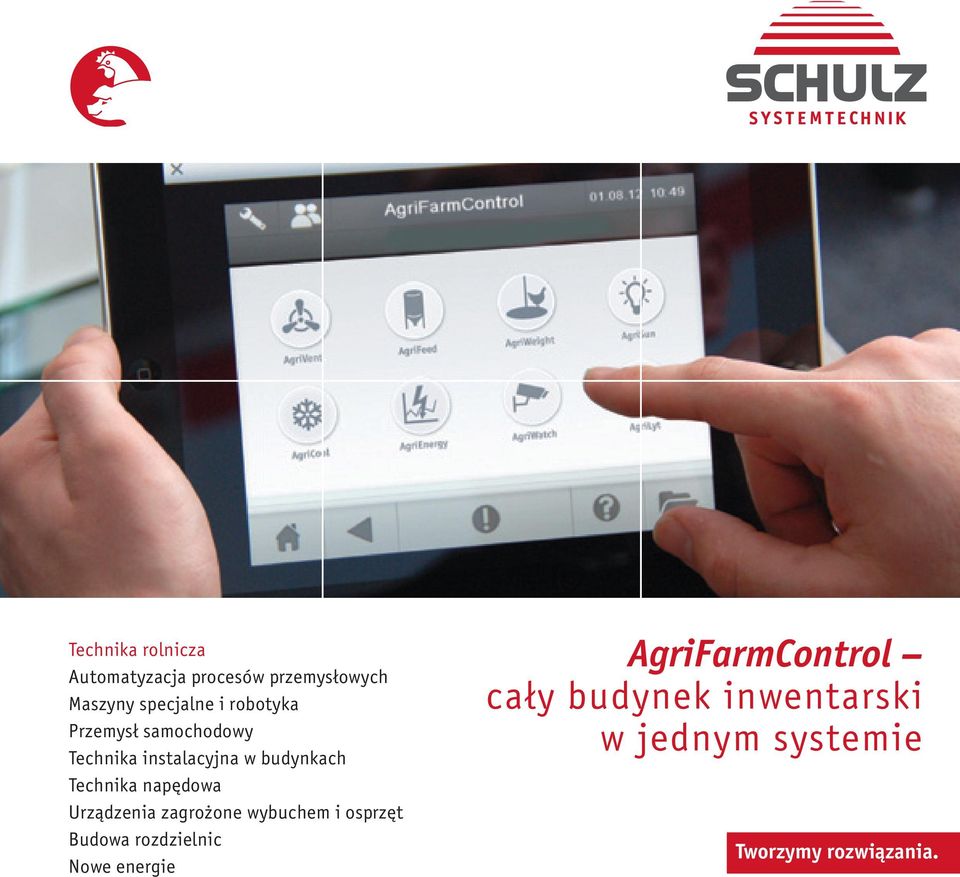

1 Technika rolnicza Automatyzacja procesów przemysłowych Maszyny specjalne i robotyka Przemysł samochodowy Technika instalacyjna w budynkach Technika napędowa Urządzenia zagrożone wybuchem i osprzęt Budowa rozdzielnic Nowe energie AgriFarmControl cały budynek inwentarski w jednym systemie Tworzymy rozwiązania.

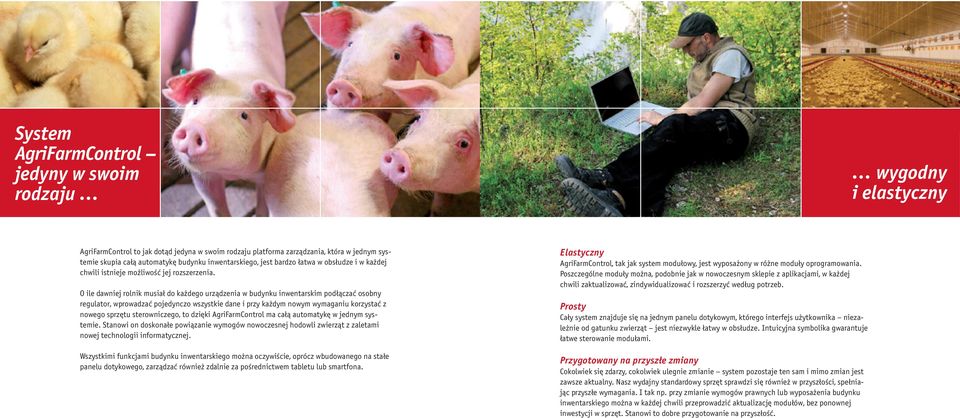

2 System AgriFarmControl jedyny w swoim rodzaju Headline wygodny i elastyczny AgriFarmControl to jak dotąd jedyna w swoim rodzaju platforma zarządzania, która w jednym systemie skupia całą automatykę budynku inwentarskiego, jest bardzo łatwa w obsłudze i w każdej chwili istnieje możliwość jej rozszerzenia. O ile dawniej rolnik musiał do każdego urządzenia w budynku inwentarskim podłączać osobny regulator, wprowadzać pojedynczo wszystkie dane i przy każdym nowym wymaganiu korzystać z nowego sprzętu sterowniczego, to dzięki AgriFarmControl ma całą automatykę w jednym systemie. Stanowi on doskonałe powiązanie wymogów nowoczesnej hodowli zwierząt z zaletami nowej technologii informatycznej. Wszystkimi funkcjami budynku inwentarskiego można oczywiście, oprócz wbudowanego na stałe panelu dotykowego, zarządzać również zdalnie za pośrednictwem tabletu lub smartfona. Elastyczny AgriFarmControl, tak jak system modułowy, jest wyposażony w różne moduły oprogramowania. Poszczególne moduły można, podobnie jak w nowoczesnym sklepie z aplikacjami, w każdej chwili zaktualizować, zindywidualizować i rozszerzyć według potrzeb. Prosty Cały system znajduje się na jednym panelu dotykowym, którego interfejs użytkownika niezależnie od gatunku zwierząt jest niezwykle łatwy w obsłudze. Intuicyjna symbolika gwarantuje łatwe sterowanie modułami. Przygotowany na przyszłe zmiany Cokolwiek się zdarzy, cokolwiek ulegnie zmianie system pozostaje ten sam i mimo zmian jest zawsze aktualny. Nasz wydajny standardowy sprzęt sprawdzi się również w przyszłości, spełniając przyszłe wymagania. I tak np. przy zmianie wymogów prawnych lub wyposażenia budynku inwentarskiego można w każdej chwili przeprowadzić aktualizację modułów, bez ponownej inwestycji w sprzęt. Stanowi to dobre przygotowanie na przyszłość.

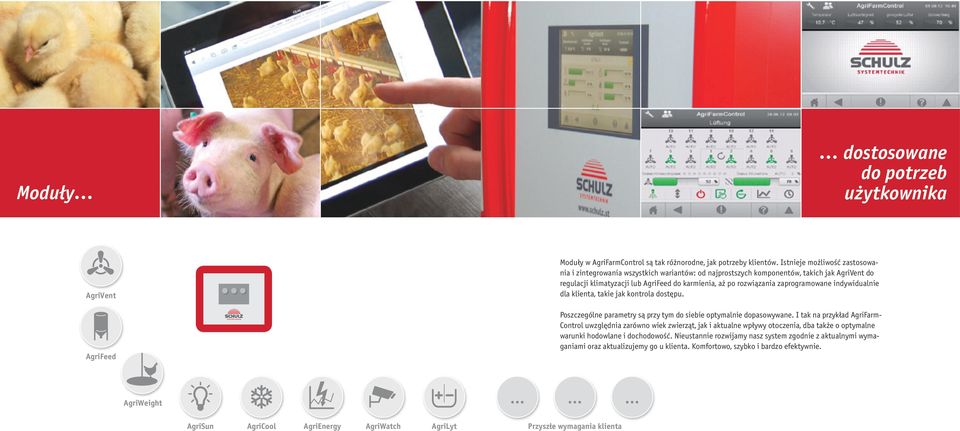

3 Moduły dostosowane do potrzeb użytkownika AgriVent AgriFeed Moduły w AgriFarmControl są tak różnorodne, jak potrzeby klientów. Istnieje możliwość zastosowania i zintegrowania wszystkich wariantów: od najprostszych komponentów, takich jak AgriVent do regulacji klimatyzacji lub AgriFeed do karmienia, aż po rozwiązania zaprogramowane indywidualnie dla klienta, takie jak kontrola dostępu. Poszczególne parametry są przy tym do siebie optymalnie dopasowywane. I tak na przykład AgriFarm- Control uwzględnia zarówno wiek zwierząt, jak i aktualne wpływy otoczenia, dba także o optymalne warunki hodowlane i dochodowość. Nieustannie rozwijamy nasz system zgodnie z aktualnymi wymaganiami oraz aktualizujemy go u klienta. Komfortowo, szybko i bardzo efektywnie. AgriWeight AgriSun AgriCool AgriEnergy AgriWatch AgriLyt Przyszłe wymagania klienta

4 AgriVent AgriVent posiada liczne funkcje, które regulują mikroklimat w chlewniach i kurnikach. System jest skalowalny do regulacji maksymalnie dwóch sektorów i przedsionka w chlewni lub całego kurnika. Istnieje możliwość analizy temperatury, wilgotności powietrza, podciśnienia, zawartości CO2 i NH3 w celu optymalnego dopasowania wentylacji, ogrzewania, doprowadzanego i odprowadzanego powietrza dla sektora / budynku inwentarskiego. Krzywa klimatyzacji dopasowuje wszystkie parametry do aktualnego wieku zwierząt. Inna pożyteczna funkcja to rozróżnienie różnych trybów działania. Rolnik może przy tym sam zdecydować, czy chce zmieniać parametry ręcznie, lub czy mają one zostać dopasowane automatycznie. Ponadto możliwe jest automatyczne podgrzanie sektorów, jak również zmniejszenie zużycia energii do minimum w trybie Stan pusty. > intuicyjna obsługa za pomocą panelu dotykowego > różne tryby działania (stan pusty, nagrzewanie, krzywa klimatyzacji, oczyszczanie) > powiązanie wielu modułów AgriVent w sieć > możliwość ustawienia różnych języków > rejestracja tendencji (temperatura, wentylacja, ogrzewanie)

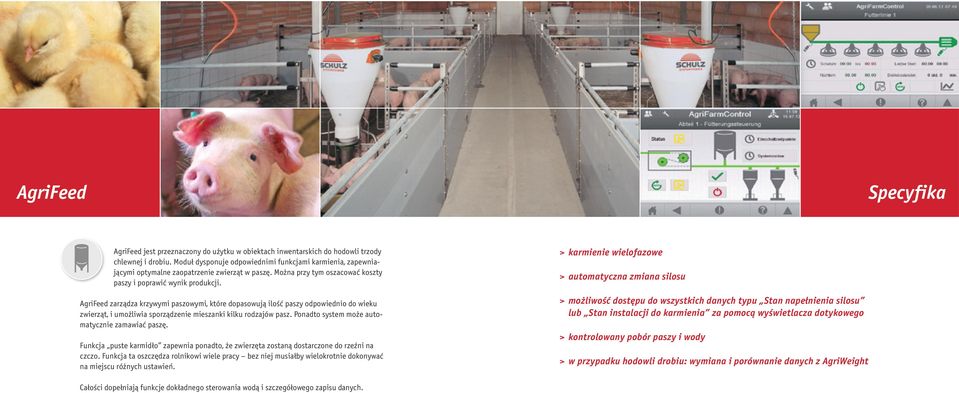

5 AgriFeed AgriFeed jest przeznaczony do użytku w obiektach inwentarskich do hodowli trzody chlewnej i drobiu. Moduł dysponuje odpowiednimi funkcjami karmienia, zapewniającymi optymalne zaopatrzenie zwierząt w paszę. Można przy tym oszacować koszty paszy i poprawić wynik produkcji. AgriFeed zarządza krzywymi paszowymi, które dopasowują ilość paszy odpowiednio do wieku zwierząt, i umożliwia sporządzenie mieszanki kilku rodzajów pasz. Ponadto system może automatycznie zamawiać paszę. Funkcja puste karmidło zapewnia ponadto, że zwierzęta zostaną dostarczone do rzeźni na czczo. Funkcja ta oszczędza rolnikowi wiele pracy bez niej musiałby wielokrotnie dokonywać na miejscu różnych ustawień. > karmienie wielofazowe > automatyczna zmiana silosu > możliwość dostępu do wszystkich danych typu Stan napełnienia silosu lub Stan instalacji do karmienia za pomocą wyświetlacza dotykowego > kontrolowany pobór paszy i wody > w przypadku hodowli drobiu: wymiana i porównanie danych z AgriWeight Całości dopełniają funkcje dokładnego sterowania wodą i szczegółowego zapisu danych.

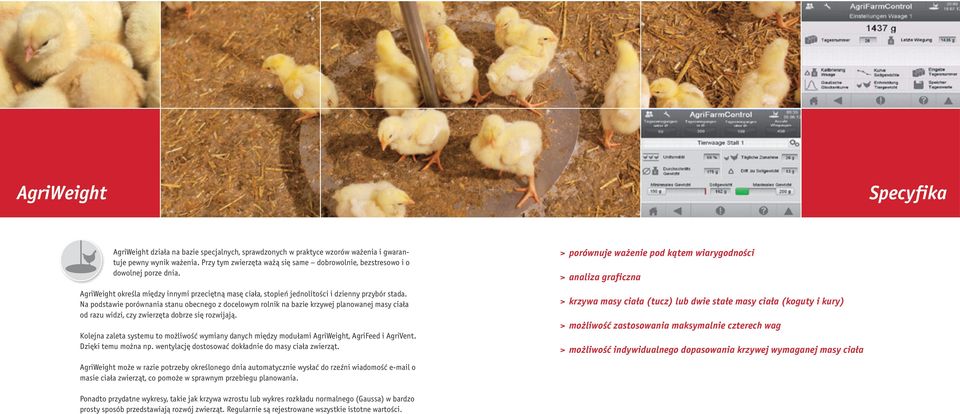

6 AgriWeight AgriWeight działa na bazie specjalnych, sprawdzonych w praktyce wzorów ważenia i gwarantuje pewny wynik ważenia. Przy tym zwierzęta ważą się same dobrowolnie, bezstresowo i o dowolnej porze dnia. AgriWeight określa między innymi przeciętną masę ciała, stopień jednolitości i dzienny przybór stada. Na podstawie porównania stanu obecnego z docelowym rolnik na bazie krzywej planowanej masy ciała od razu widzi, czy zwierzęta dobrze się rozwijają. Kolejna zaleta systemu to możliwość wymiany danych między modułami AgriWeight, AgriFeed i AgriVent. Dzięki temu można np. wentylację dostosować dokładnie do masy ciała zwierząt. > porównuje ważenie pod kątem wiarygodności > analiza graficzna > krzywa masy ciała (tucz) lub dwie stałe masy ciała (koguty i kury) > możliwość zastosowania maksymalnie czterech wag > możliwość indywidualnego dopasowania krzywej wymaganej masy ciała AgriWeight może w razie potrzeby określonego dnia automatycznie wysłać do rzeźni wiadomość o masie ciała zwierząt, co pomoże w sprawnym przebiegu planowania. Ponadto przydatne wykresy, takie jak krzywa wzrostu lub wykres rozkładu normalnego (Gaussa) w bardzo prosty sposób przedstawiają rozwój zwierząt. Regularnie są rejestrowane wszystkie istotne wartości.

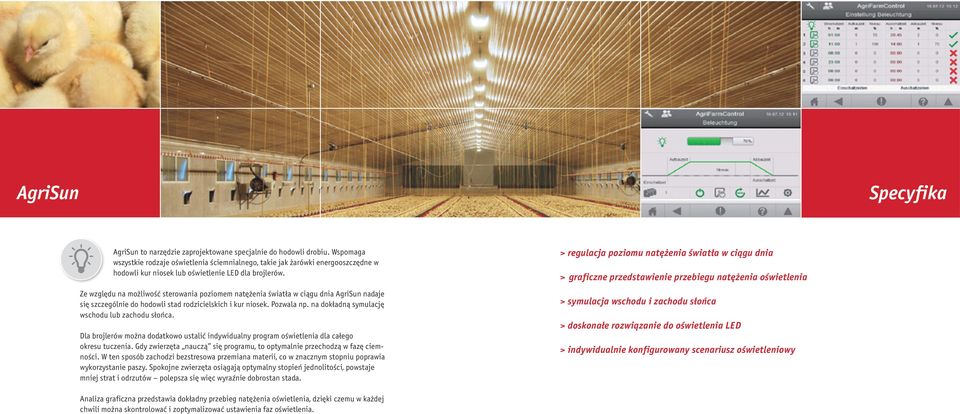

7 AgriSun AgriSun to narzędzie zaprojektowane specjalnie do hodowli drobiu. Wspomaga wszystkie rodzaje oświetlenia ściemnialnego, takie jak żarówki energooszczędne w hodowli kur niosek lub oświetlenie LED dla brojlerów. Ze względu na możliwość sterowania poziomem natężenia światła w ciągu dnia AgriSun nadaje się szczególnie do hodowli stad rodzicielskich i kur niosek. Pozwala np. na dokładną symulację wschodu lub zachodu słońca. Dla brojlerów można dodatkowo ustalić indywidualny program oświetlenia dla całego okresu tuczenia. Gdy zwierzęta nauczą się programu, to optymalnie przechodzą w fazę ciemności. W ten sposób zachodzi bezstresowa przemiana materii, co w znacznym stopniu poprawia wykorzystanie paszy. Spokojne zwierzęta osiągają optymalny stopień jednolitości, powstaje mniej strat i odrzutów polepsza się więc wyraźnie dobrostan stada. > regulacja poziomu natężenia światła w ciągu dnia > graficzne przedstawienie przebiegu natężenia oświetlenia > symulacja wschodu i zachodu słońca > doskonałe rozwiązanie do oświetlenia LED > indywidualnie konfigurowany scenariusz oświetleniowy Analiza graficzna przedstawia dokładny przebieg natężenia oświetlenia, dzięki czemu w każdej chwili można skontrolować i zoptymalizować ustawienia faz oświetlenia.

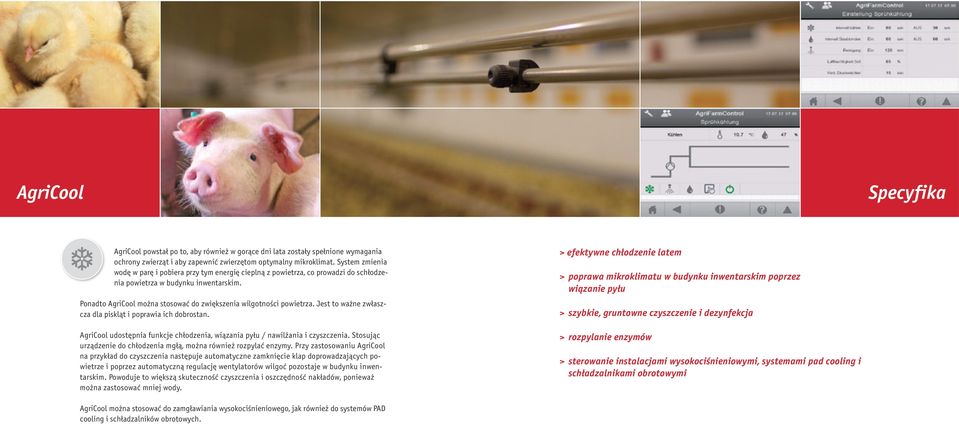

8 AgriCool AgriCool powstał po to, aby również w gorące dni lata zostały spełnione wymagania ochrony zwierząt i aby zapewnić zwierzętom optymalny mikroklimat. System zmienia wodę w parę i pobiera przy tym energię cieplną z powietrza, co prowadzi do schłodzenia powietrza w budynku inwentarskim. Ponadto AgriCool można stosować do zwiększenia wilgotności powietrza. Jest to ważne zwłaszcza dla piskląt i poprawia ich dobrostan. AgriCool udostępnia funkcje chłodzenia, wiązania pyłu / nawilżania i czyszczenia. Stosując urządzenie do chłodzenia mgłą, można również rozpylać enzymy. Przy zastosowaniu AgriCool na przykład do czyszczenia następuje automatyczne zamknięcie klap doprowadzających powietrze i poprzez automatyczną regulację wentylatorów wilgoć pozostaje w budynku inwentarskim. Powoduje to większą skuteczność czyszczenia i oszczędność nakładów, ponieważ można zastosować mniej wody. > efektywne chłodzenie latem > poprawa mikroklimatu w budynku inwentarskim poprzez wiązanie pyłu > szybkie, gruntowne czyszczenie i dezynfekcja > rozpylanie enzymów > sterowanie instalacjami wysokociśnieniowymi, systemami pad cooling i schładzalnikami obrotowymi AgriCool można stosować do zamgławiania wysokociśnieniowego, jak również do systemów PAD cooling i schładzalników obrotowych.

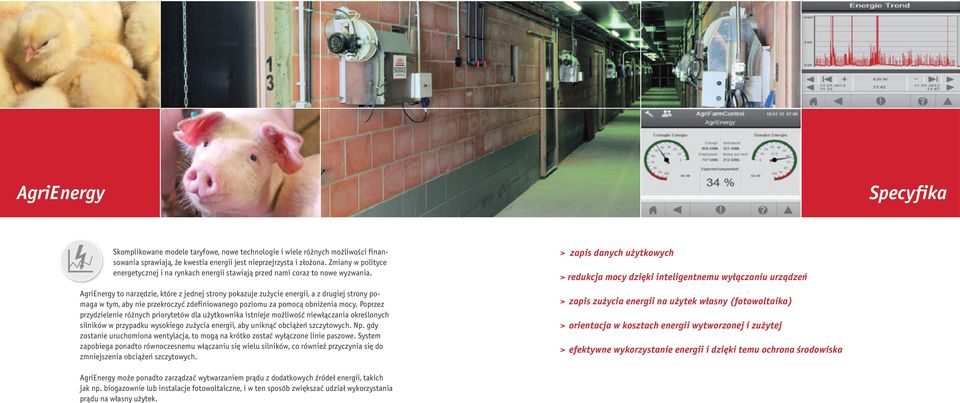

9 AgriEnergy Skomplikowane modele taryfowe, nowe technologie i wiele różnych możliwości finansowania sprawiają, że kwestia energii jest nieprzejrzysta i złożona. Zmiany w polityce energetycznej i na rynkach energii stawiają przed nami coraz to nowe wyzwania. AgriEnergy to narzędzie, które z jednej strony pokazuje zużycie energii, a z drugiej strony pomaga w tym, aby nie przekroczyć zdefiniowanego poziomu za pomocą obniżenia mocy. Poprzez przydzielenie różnych priorytetów dla użytkownika istnieje możliwość niewłączania określonych silników w przypadku wysokiego zużycia energii, aby uniknąć obciążeń szczytowych. Np. gdy zostanie uruchomiona wentylacja, to mogą na krótko zostać wyłączone linie paszowe. System zapobiega ponadto równoczesnemu włączaniu się wielu silników, co również przyczynia się do zmniejszenia obciążeń szczytowych. > zapis danych użytkowych > redukcja mocy dzięki inteligentnemu wyłączaniu urządzeń > zapis zużycia energii na użytek własny (fotowoltaika) > orientacja w kosztach energii wytworzonej i zużytej > efektywne wykorzystanie energii i dzięki temu ochrona środowiska AgriEnergy może ponadto zarządzać wytwarzaniem prądu z dodatkowych źródeł energii, takich jak np. biogazownie lub instalacje fotowoltaiczne, i w ten sposób zwiększać udział wykorzystania prądu na własny użytek.

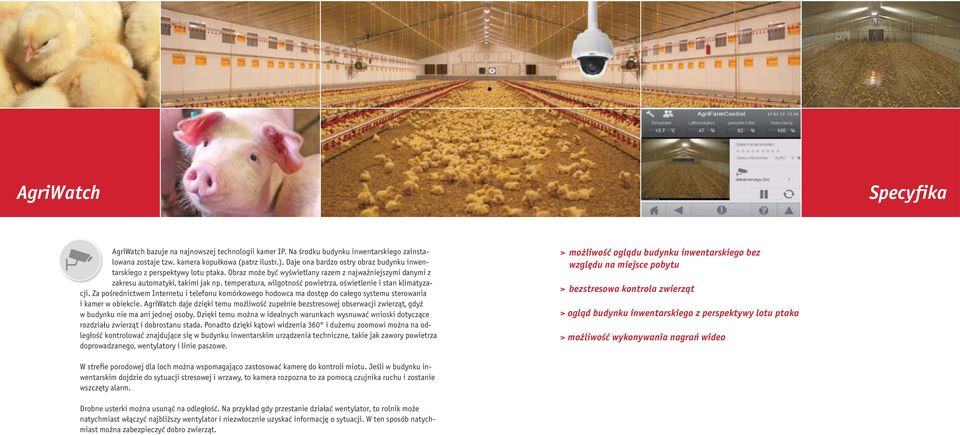

10 AgriWatch AgriWatch bazuje na najnowszej technologii kamer IP. Na środku budynku inwentarskiego zainstalowana zostaje tzw. kamera kopułkowa (patrz ilustr.). Daje ona bardzo ostry obraz budynku inwentarskiego z perspektywy lotu ptaka. Obraz może być wyświetlany razem z najważniejszymi danymi z zakresu automatyki, takimi jak np. temperatura, wilgotność powietrza, oświetlenie i stan klimatyzacji. Za pośrednictwem Internetu i telefonu komórkowego hodowca ma dostęp do całego systemu sterowania i kamer w obiekcie. AgriWatch daje dzięki temu możliwość zupełnie bezstresowej obserwacji zwierząt, gdyż w budynku nie ma ani jednej osoby. Dzięki temu można w idealnych warunkach wysnuwać wnioski dotyczące rozdziału zwierząt i dobrostanu stada. Ponadto dzięki kątowi widzenia 360 i dużemu zoomowi można na odległość kontrolować znajdujące się w budynku inwentarskim urządzenia techniczne, takie jak zawory powietrza doprowadzanego, wentylatory i linie paszowe. > możliwość oglądu budynku inwentarskiego bez względu na miejsce pobytu > bezstresowa kontrola zwierząt > ogląd budynku inwentarskiego z perspektywy lotu ptaka > możliwość wykonywania nagrań wideo W strefie porodowej dla loch można wspomagająco zastosować kamerę do kontroli miotu. Jeśli w budynku inwentarskim dojdzie do sytuacji stresowej i wrzawy, to kamera rozpozna to za pomocą czujnika ruchu i zostanie wszczęty alarm. Drobne usterki można usunąć na odległość. Na przykład gdy przestanie działać wentylator, to rolnik może natychmiast włączyć najbliższy wentylator i niezwłocznie uzyskać informację o sytuacji. W ten sposób natychmiast można zabezpieczyć dobro zwierząt.

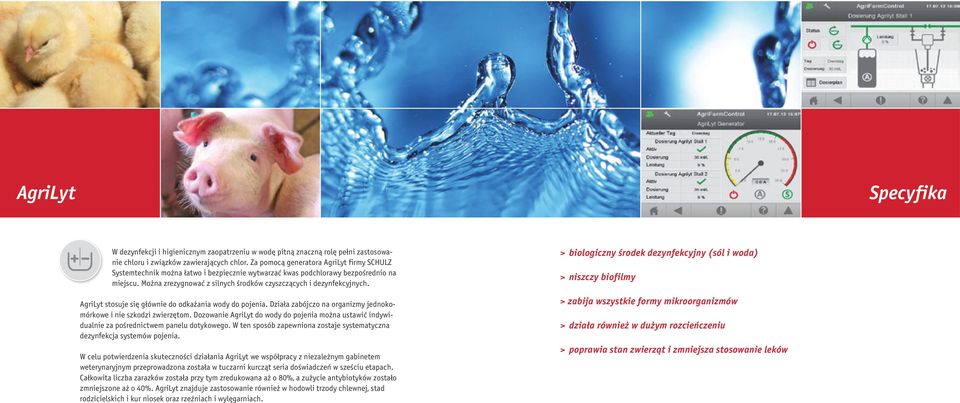

11 AgriLyt W dezynfekcji i higienicznym zaopatrzeniu w wodę pitną znaczną rolę pełni zastosowanie chloru i związków zawierających chlor. Za pomocą generatora AgriLyt firmy SCHULZ Systemtechnik można łatwo i bezpiecznie wytwarzać kwas podchlorawy bezpośrednio na miejscu. Można zrezygnować z silnych środków czyszczących i dezynfekcyjnych. AgriLyt stosuje się głównie do odkażania wody do pojenia. Działa zabójczo na organizmy jednokomórkowe i nie szkodzi zwierzętom. Dozowanie AgriLyt do wody do pojenia można ustawić indywidualnie za pośrednictwem panelu dotykowego. W ten sposób zapewniona zostaje systematyczna dezynfekcja systemów pojenia. W celu potwierdzenia skuteczności działania AgriLyt we współpracy z niezależnym gabinetem weterynaryjnym przeprowadzona została w tuczarni kurcząt seria doświadczeń w sześciu etapach. Całkowita liczba zarazków została przy tym zredukowana aż o 80%, a zużycie antybiotyków zostało zmniejszone aż o 40%. AgriLyt znajduje zastosowanie również w hodowli trzody chlewnej, stad rodzicielskich i kur niosek oraz rzeźniach i wylęgarniach. > biologiczny środek dezynfekcyjny (sól i woda) > niszczy biofilmy > zabija wszystkie formy mikroorganizmów > działa również w dużym rozcieńczeniu > poprawia stan zwierząt i zmniejsza stosowanie leków

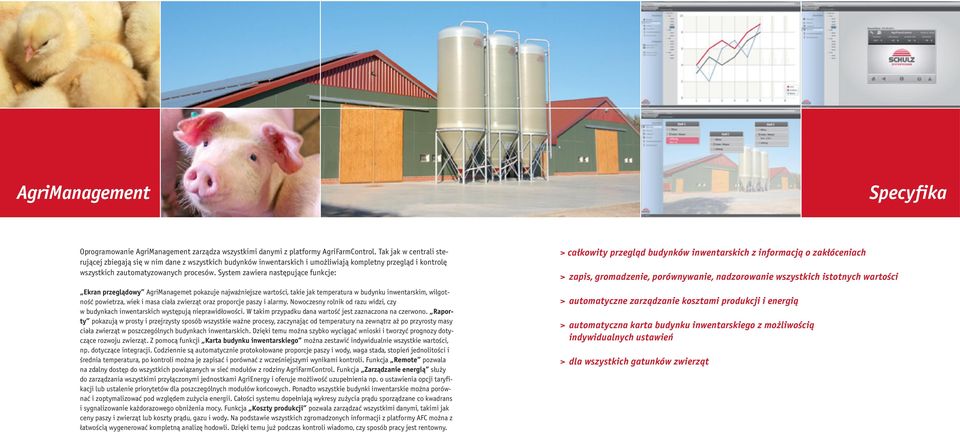

12 AgriManagement Oprogramowanie AgriManagement zarządza wszystkimi danymi z platformy AgriFarmControl. Tak jak w centrali sterującej zbiegają się w nim dane z wszystkich budynków inwentarskich i umożliwiają kompletny przegląd i kontrolę wszystkich zautomatyzowanych procesów. System zawiera następujące funkcje: Ekran przeglądowy AgriManagemet pokazuje najważniejsze wartości, takie jak temperatura w budynku inwentarskim, wilgotność powietrza, wiek i masa ciała zwierząt oraz proporcje paszy i alarmy. Nowoczesny rolnik od razu widzi, czy w budynkach inwentarskich występują nieprawidłowości. W takim przypadku dana wartość jest zaznaczona na czerwono. Raporty pokazują w prosty i przejrzysty sposób wszystkie ważne procesy, zaczynając od temperatury na zewnątrz aż po przyrosty masy ciała zwierząt w poszczególnych budynkach inwentarskich. Dzięki temu można szybko wyciągać wnioski i tworzyć prognozy dotyczące rozwoju zwierząt. Z pomocą funkcji Karta budynku inwentarskiego można zestawić indywidualnie wszystkie wartości, np. dotyczące integracji. Codziennie są automatycznie protokołowane proporcje paszy i wody, waga stada, stopień jednolitości i średnia temperatura, po kontroli można je zapisać i porównać z wcześniejszymi wynikami kontroli. Funkcja Remote pozwala na zdalny dostęp do wszystkich powiązanych w sieć modułów z rodziny AgriFarmControl. Funkcja Zarządzanie energią służy do zarządzania wszystkimi przyłączonymi jednostkami AgriEnergy i oferuje możliwość uzupełnienia np. o ustawienia opcji taryfikacji lub ustalenie priorytetów dla poszczególnych modułów końcowych. Ponadto wszystkie budynki inwentarskie można porównać i zoptymalizować pod względem zużycia energii. Całości systemu dopełniają wykresy zużycia prądu sporządzane co kwadrans i sygnalizowanie każdorazowego obniżenia mocy. Funkcja Koszty produkcji pozwala zarządzać wszystkimi danymi, takimi jak ceny paszy i zwierząt lub koszty prądu, gazu i wody. Na podstawie wszystkich zgromadzonych informacji z platformy AFC można z łatwością wygenerować kompletną analizę hodowli. Dzięki temu już podczas kontroli wiadomo, czy sposób pracy jest rentowny. > całkowity przegląd budynków inwentarskich z informacją o zakłóceniach > zapis, gromadzenie, porównywanie, nadzorowanie wszystkich istotnych wartości > automatyczne zarządzanie kosztami produkcji i energią > automatyczna karta budynku inwentarskiego z możliwością indywidualnych ustawień > dla wszystkich gatunków zwierząt

13 SCHULZ INFOPROD Sp. z o.o. ul. Metalowa 3, PL Poznan Tel.: Fax: poznan@schulz.st SCHULZ Systemtechnik GmbH Schneiderkruger Str. 12 D Visbek Tel.: Faks: info@schulz.st Tworzymy rozwiązania.
