1 ANEKS DO PROJEKTU WYKONAWCZEGO ZAMIENNEGO Rozbudowa i zmiana użytkowania istniejącego Domu Parafialnego na Dom Pomocy Społecznej na dz. 5089, 5099,5100 w Borzęcinie: Inwestor: Gmina Borzęcin Borzęcin Niniejszy aneks przedstawia zestawienie parametrów techniczno jakosciowych dla materiałów i urządzeń określonych w dokumentacji projektowej. Projektant dopuszcza 5% tolerancję wymiarów, jeżeli nie mają one wpływu na zmianę parametrów techniczno - jakościowych. Materiały i urządzenia podano wg numerów w poszczególnych pozycjach przedmiarów robót. Budowlany Poz. 22 Okładziny gipsowo-kartonowe, pojedyncze na stropach, na rusztach metalowych; rozstaw profili nośnych 60 cm - Dostawa i montaż sufitu wraz z konstrukcją montażową wymiar płyty 60x60 Grubość płyty 20 mm Wymiary płyty: 600x600 mm Akustyka: Klasa pochłaniania: A Άw: 0,95 Widoczna konstrukcja montażowa Odbicie światła 84% Odporność na wilgotność: płyty przyjmują stałą wilgotność względną powietrza do 95% przy temperaturze 30st C Płyty z sprasowanej wełny szklanej; konstrukcja montażowa ze stali ocynkowanej. Poz. 23 Okładziny gipsowo-kartonowe, pojedyncze na stropach, na rusztach metalowych; rozstaw profili nośnych 60 cm - Dostawa i montaż sufitu wymiar płyty 120x60 Grubość płyty 20 mm Wymiary płyty: 1200x600 mm Akustyka: - 1 -

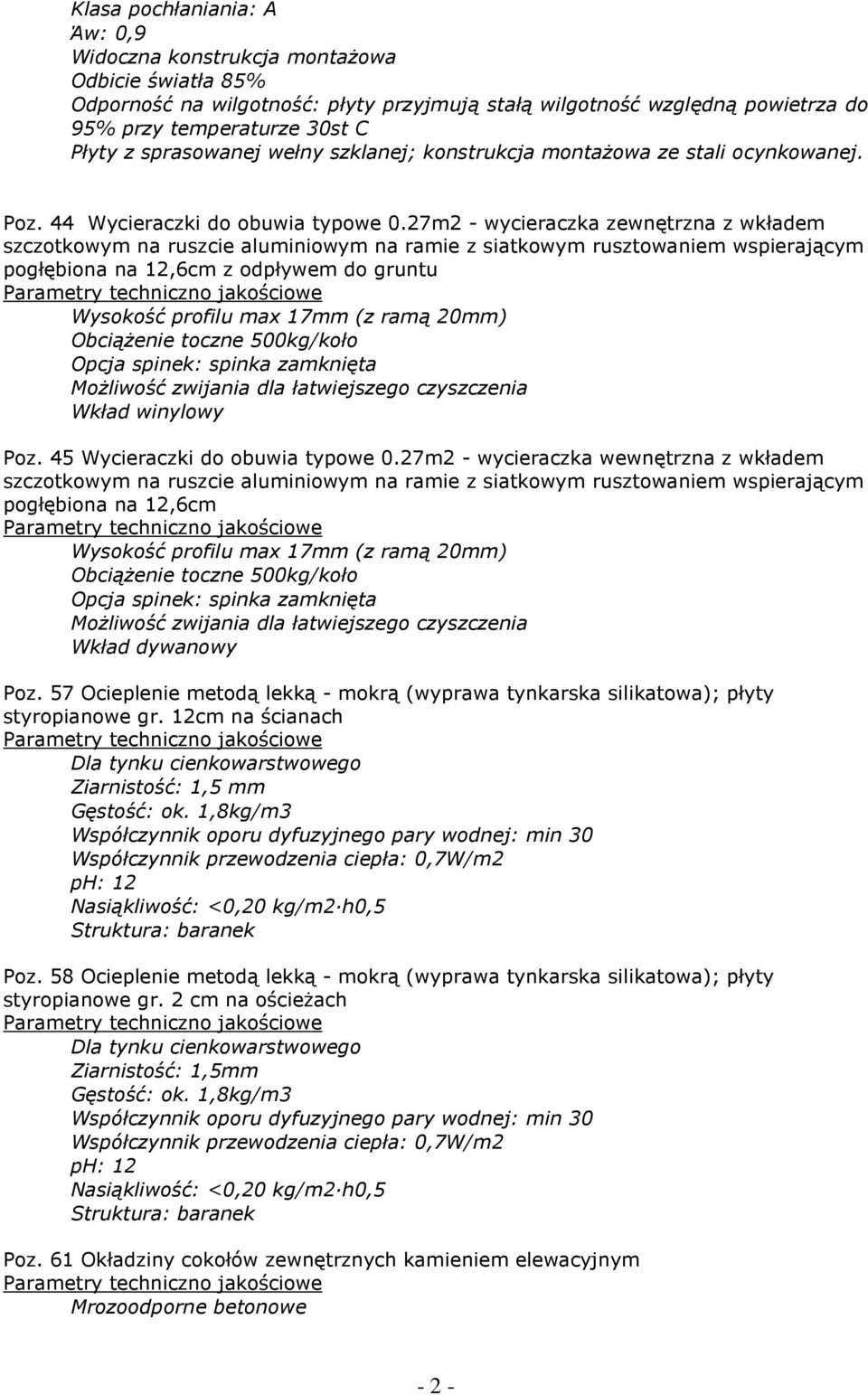

2 Klasa pochłaniania: A Άw: 0,9 Widoczna konstrukcja montażowa Odbicie światła 85% Odporność na wilgotność: płyty przyjmują stałą wilgotność względną powietrza do 95% przy temperaturze 30st C Płyty z sprasowanej wełny szklanej; konstrukcja montażowa ze stali ocynkowanej. Poz. 44 Wycieraczki do obuwia typowe 0.27m2 - wycieraczka zewnętrzna z wkładem szczotkowym na ruszcie aluminiowym na ramie z siatkowym rusztowaniem wspierającym pogłębiona na 12,6cm z odpływem do gruntu Wysokość profilu max 17mm (z ramą 20mm) Obciążenie toczne 500kg/koło Opcja spinek: spinka zamknięta Możliwość zwijania dla łatwiejszego czyszczenia Wkład winylowy Poz. 45 Wycieraczki do obuwia typowe 0.27m2 - wycieraczka wewnętrzna z wkładem szczotkowym na ruszcie aluminiowym na ramie z siatkowym rusztowaniem wspierającym pogłębiona na 12,6cm Wysokość profilu max 17mm (z ramą 20mm) Obciążenie toczne 500kg/koło Opcja spinek: spinka zamknięta Możliwość zwijania dla łatwiejszego czyszczenia Wkład dywanowy Poz. 57 Ocieplenie metodą lekką - mokrą (wyprawa tynkarska silikatowa); płyty styropianowe gr. 12cm na ścianach Dla tynku cienkowarstwowego Ziarnistość: 1,5 mm Gęstość: ok. 1,8kg/m3 Współczynnik oporu dyfuzyjnego pary wodnej: min 30 Współczynnik przewodzenia ciepła: 0,7W/m2 ph: 12 Nasiąkliwość: <0,20 kg/m2 h0,5 Struktura: baranek Poz. 58 Ocieplenie metodą lekką - mokrą (wyprawa tynkarska silikatowa); płyty styropianowe gr. 2 cm na ościeżach Dla tynku cienkowarstwowego Ziarnistość: 1,5mm Gęstość: ok. 1,8kg/m3 Współczynnik oporu dyfuzyjnego pary wodnej: min 30 Współczynnik przewodzenia ciepła: 0,7W/m2 ph: 12 Nasiąkliwość: <0,20 kg/m2 h0,5 Struktura: baranek Poz. 61 Okładziny cokołów zewnętrznych kamieniem elewacyjnym Mrozoodporne betonowe - 2 -

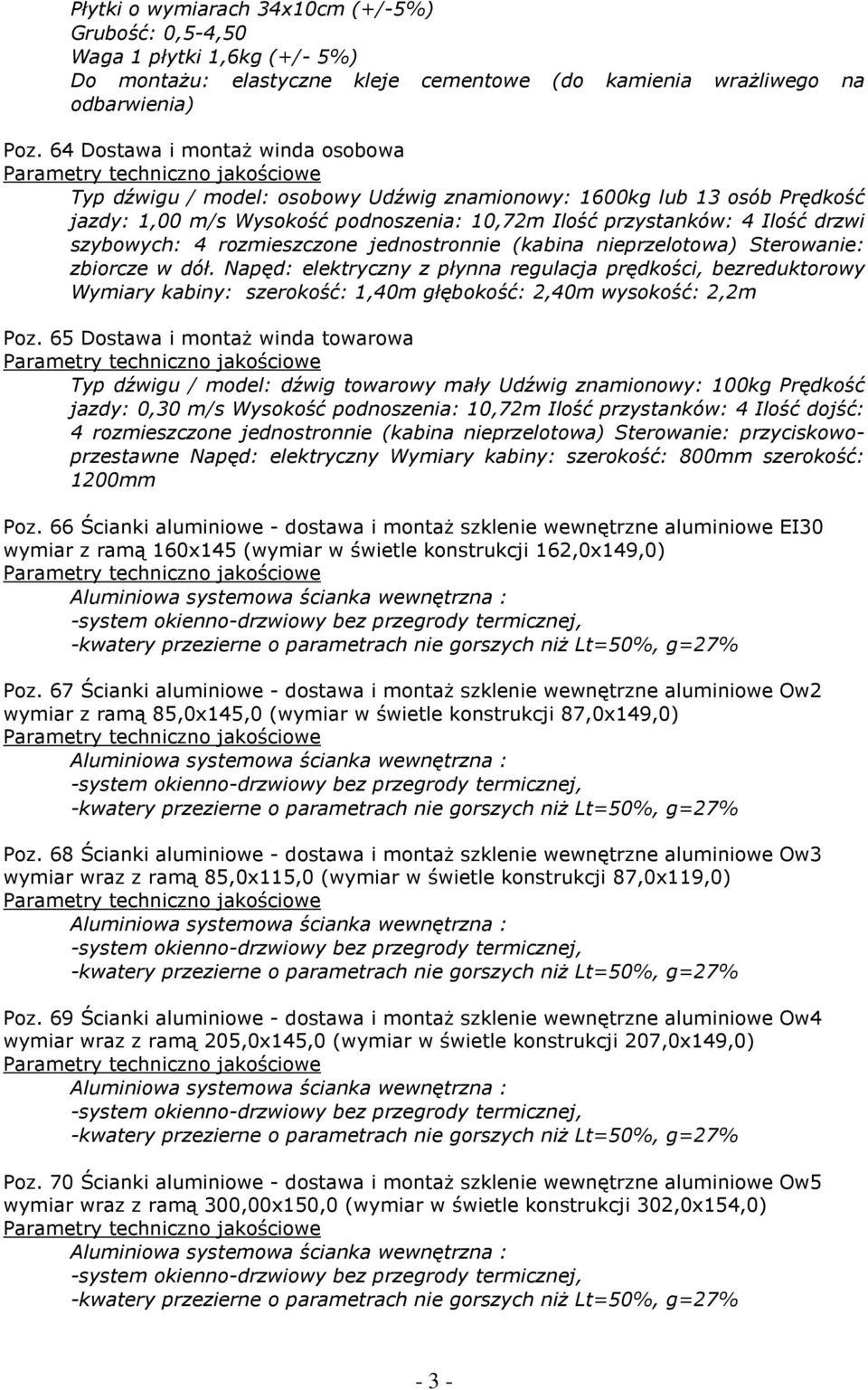

3 Płytki o wymiarach 34x10cm (+/-5%) Grubość: 0,5-4,50 Waga 1 płytki 1,6kg (+/- 5%) Do montażu: elastyczne kleje cementowe (do kamienia wrażliwego na odbarwienia) Poz. 64 Dostawa i montaż winda osobowa Typ dźwigu / model: osobowy Udźwig znamionowy: 1600kg lub 13 osób Prędkość jazdy: 1,00 m/s Wysokość podnoszenia: 10,72m Ilość przystanków: 4 Ilość drzwi szybowych: 4 rozmieszczone jednostronnie (kabina nieprzelotowa) Sterowanie: zbiorcze w dół. Napęd: elektryczny z płynna regulacja prędkości, bezreduktorowy Wymiary kabiny: szerokość: 1,40m głębokość: 2,40m wysokość: 2,2m Poz. 65 Dostawa i montaż winda towarowa Typ dźwigu / model: dźwig towarowy mały Udźwig znamionowy: 100kg Prędkość jazdy: 0,30 m/s Wysokość podnoszenia: 10,72m Ilość przystanków: 4 Ilość dojść: 4 rozmieszczone jednostronnie (kabina nieprzelotowa) Sterowanie: przyciskowoprzestawne Napęd: elektryczny Wymiary kabiny: szerokość: 800mm szerokość: 1200mm Poz. 66 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe EI30 wymiar z ramą 160x145 (wymiar w świetle konstrukcji 162,0x149,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 67 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe Ow2 wymiar z ramą 85,0x145,0 (wymiar w świetle konstrukcji 87,0x149,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 68 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe Ow3 wymiar wraz z ramą 85,0x115,0 (wymiar w świetle konstrukcji 87,0x119,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 69 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe Ow4 wymiar wraz z ramą 205,0x145,0 (wymiar w świetle konstrukcji 207,0x149,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 70 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe Ow5 wymiar wraz z ramą 300,00x150,0 (wymiar w świetle konstrukcji 302,0x154,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% - 3 -

4 Poz. 71 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe EI30 Ow6 wymiar wraz z ramą 175,0x200,0 (wymiar w świetle konstrukcji 177,0x204,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 72 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe Ow7 wymiar wraz z ramą 295,0x115,0 (wymiar w świetle konstrukcji 297,0x119,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 73 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe EI30 Ow8 wymiar wraz z ramą 245,0x115,0 (wymiar w świetle konstrukcji 247,0x119,0) Aluminiowa systemowa ścianka wewnętrzna : -system okienno-drzwiowy bez przegrody termicznej, -kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% Poz. 74 Drzwi aluminiowe - dostawa i montaż dwuskrzydłowe drzwi aluminiowe dwuskrzydłowe przeszklone kompletne z ościeżnicą D1 wymiar wraz z ramą 180,0x200,0 (wymiar w świetle konstrukcji 202,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 Poz. 75 Drzwi aluminiowe - dostawa i montaż dwuskrzydłowe drzwi aluminiowe dwuskrzydłowe przeszklone kompletne z ościeżnicą D2 EI30wymiar wraz z ramą 180,0x200,0 (wymiar w świetle konstrukcji 202,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 - odporność EI30 Poz. 76 Drzwi aluminiowe - dostawa i montaż dwuskrzydłowe drzwi aluminiowe dwuskrzydłowe przeszklone kompletne z ościeżnicą D5 EIS60 wymiar wraz z ramą 180,0x200,0 (wymiar w świetle konstrukcji 202,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - 4 -

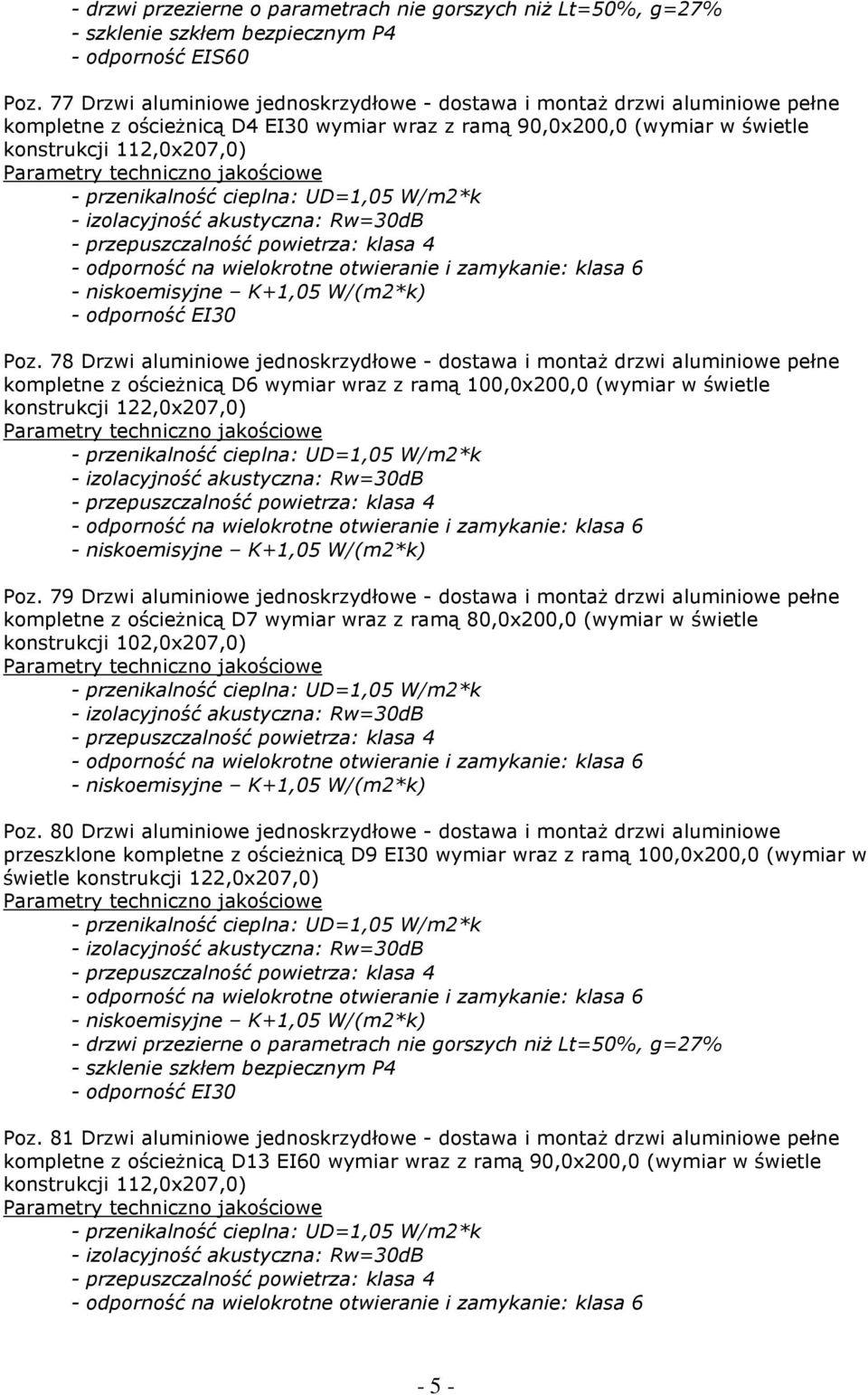

5 - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 - odporność EIS60 Poz. 77 Drzwi aluminiowe jednoskrzydłowe - dostawa i montaż drzwi aluminiowe pełne kompletne z ościeżnicą D4 EI30 wymiar wraz z ramą 90,0x200,0 (wymiar w świetle konstrukcji 112,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - odporność EI30 Poz. 78 Drzwi aluminiowe jednoskrzydłowe - dostawa i montaż drzwi aluminiowe pełne kompletne z ościeżnicą D6 wymiar wraz z ramą 100,0x200,0 (wymiar w świetle konstrukcji 122,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) Poz. 79 Drzwi aluminiowe jednoskrzydłowe - dostawa i montaż drzwi aluminiowe pełne kompletne z ościeżnicą D7 wymiar wraz z ramą 80,0x200,0 (wymiar w świetle konstrukcji 102,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) Poz. 80 Drzwi aluminiowe jednoskrzydłowe - dostawa i montaż drzwi aluminiowe przeszklone kompletne z ościeżnicą D9 EI30 wymiar wraz z ramą 100,0x200,0 (wymiar w świetle konstrukcji 122,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 - odporność EI30 Poz. 81 Drzwi aluminiowe jednoskrzydłowe - dostawa i montaż drzwi aluminiowe pełne kompletne z ościeżnicą D13 EI60 wymiar wraz z ramą 90,0x200,0 (wymiar w świetle konstrukcji 112,0x207,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6-5 -

6 - niskoemisyjne K+1,05 W/(m2*k) - odporność EI60 Poz. 82 Skrzydła drzwiowe płytowe wewnętrzne jednodzielne pełne o powierzchni ponad 1.6 m2 fabrycznie wykończone - dostawa i montaż drzwi okleinie naturalnej z ościeżnicą kompletne D3 wymiar wraz z ramą 90x200,0 (wymiar w świetle konstrukcji 102,0x206,0) drzwi wewnętrzne pełne;. Ramiak drewniany, wypełniony stabilizatorem, całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm); bez progu; wraz z ościeżnicą opaskową; kompletne Poz. 83 Skrzydła drzwiowe płytowe wewnętrzne jednodzielne pełne o powierzchni ponad 1.6 m2 fabrycznie wykończone - dostawa i montaż drzwi okleinie naturalnej z ościeżnicą kompletne D11 drzwi z nawietrzakiem wymiar wraz z ramą 80,0x200,0 (wymiar w świetle konstrukcji 92,0x206,0) drzwi wewnętrzne pełne, łazienkowe. Ramiak drewniany, wypełniony stabilizatorem, całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm); otwory lub podcięcie wentylacyjne; bez progu wraz z ościeżnicą opaskową; Poz. 84 Skrzydła drzwiowe płytowe wewnętrzne jednodzielne pełne o powierzchni ponad 1.6 m2 fabrycznie wykończone - dostawa i montaż drzwi okleinie naturalnej z ościeżnicą kompletne D12 drzwi z nawietrzakiem wymiar wraz z ramą 90,0x200,0 (wymiar w świetle konstrukcji 102,0x206,0) drzwi wewnętrzne pełne, łazienkowe. Ramiak drewniany, wypełniony stabilizatorem, całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm); otwory lub podcięcie wentylacyjne; bez progu wraz z ościeżnicą opaskową; Poz. 85 Drzwi wewnętrzne składane fabrycznie wykończone - dostawa i montaż drzwi drewniane łamane pełne z ościeżnica kompletne D10 wymiar wraz z ramą 100,0x200,0 (wymiar w świetle konstrukcji 112, 0x206,0) drzwi wewnętrzne pełne;. Ramiak drewniany, wypełniony stabilizatorem, całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm); bez progu; wraz z ościeżnicą opaskową; kompletne Poz. 86 Drzwi wewnętrzne przesuwne fabrycznie wykończone - dostawa i montaż drzwi drewniane przesuwne z prowadnicą kompletne D8 wymiar wraz z ramą 90,0x200,0 (wymiar w świetle konstrukcji 90,0x200,0) drzwi wewnętrzne pełne;. Ramiak drewniany, wypełniony stabilizatorem, całość obustronnie oklejona płytą HDF pokrytą CPL (0,2mm); bez progu; wraz z prowadnicą; kompletne Poz. 87 Drzwi aluminiowe - dostawa i montaż dwuskrzydłowe drzwi aluminiowe dwuskrzydłowe przeszklone kompletne z ościeżnicą Dz1A wymiar wraz z ramą 180,0x205,0 (wymiar w świetle konstrukcji 202,0x212,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4-6 -

7 Poz. 88 Drzwi aluminiowe - dostawa i montaż dwuskrzydłowe drzwi aluminiowe dwuskrzydłowe przeszklone kompletne z ościeżnicą Dz5 wymiar wraz z ramą 145,0x205,0 (wymiar w świetle konstrukcji 167,0x212,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 Poz. 89 Ścianki aluminiowe - dostawa i montaż szklenie zewnętrzne aluminiowe wraz z drzwiami Dz1A+01 wraz z ramą 180,0x205,0 138,0x205,0 (wymiar w świetle konstrukcji 340,0x212,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% - drzwi przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 Poz. 90 Drzwi stalowe pełne o powierzchni ponad 2 m2 - Dostawa i montaż drzwi stalowych Dz1 wraz z ramą 180,0x205,0 (wymiar w świetle konstrukcji 202,0x212,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) Poz. 91 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe EI30 Ow9 wymiar wraz z ramą 90,0x120,0 (wymiar w świetle konstrukcji 92,0x124,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% - szklenie szkłem bezpiecznym P4 Poz. 92 Ścianki aluminiowe - dostawa i montaż szklenie wewnętrzne aluminiowe EI30 Ow10 wymiar wraz z ramą 88,0x86,0 (wymiar w świetle konstrukcji 90,0x90,0) - przenikalność cieplna: UD=1,05 W/m2*k - izolacyjność akustyczna: Rw=30dB - przepuszczalność powietrza: klasa 4 - odporność na wielokrotne otwieranie i zamykanie: klasa 6 - niskoemisyjne K+1,05 W/(m2*k) - kwatery przezierne o parametrach nie gorszych niż Lt=50%, g=27% - 7 -

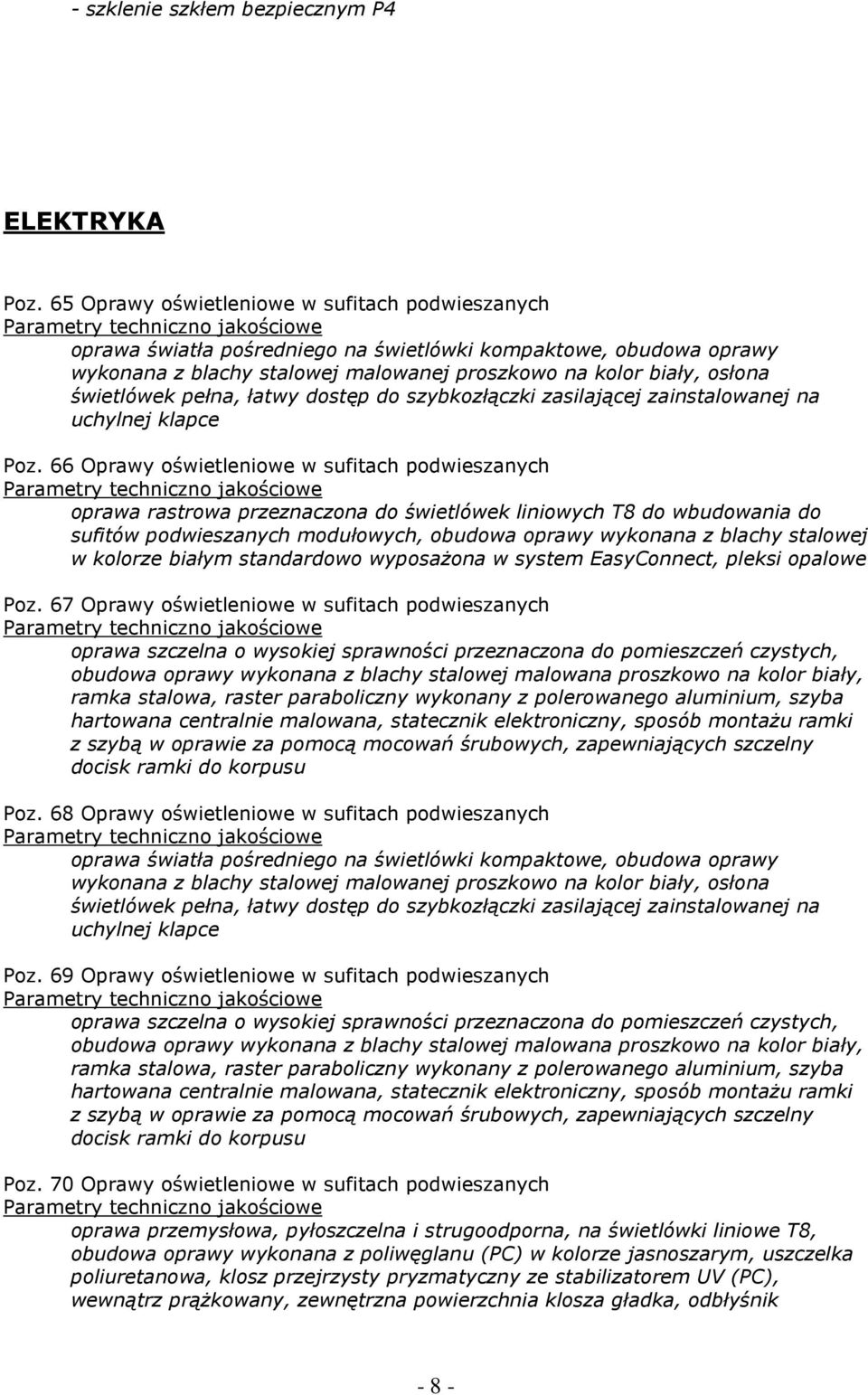

8 - szklenie szkłem bezpiecznym P4 ELEKTRYKA Poz. 65 Oprawy oświetleniowe w sufitach podwieszanych oprawa światła pośredniego na świetlówki kompaktowe, obudowa oprawy wykonana z blachy stalowej malowanej proszkowo na kolor biały, osłona świetlówek pełna, łatwy dostęp do szybkozłączki zasilającej zainstalowanej na uchylnej klapce Poz. 66 Oprawy oświetleniowe w sufitach podwieszanych oprawa rastrowa przeznaczona do świetlówek liniowych T8 do wbudowania do sufitów podwieszanych modułowych, obudowa oprawy wykonana z blachy stalowej w kolorze białym standardowo wyposażona w system EasyConnect, pleksi opalowe Poz. 67 Oprawy oświetleniowe w sufitach podwieszanych oprawa szczelna o wysokiej sprawności przeznaczona do pomieszczeń czystych, obudowa oprawy wykonana z blachy stalowej malowana proszkowo na kolor biały, ramka stalowa, raster paraboliczny wykonany z polerowanego aluminium, szyba hartowana centralnie malowana, statecznik elektroniczny, sposób montażu ramki z szybą w oprawie za pomocą mocowań śrubowych, zapewniających szczelny docisk ramki do korpusu Poz. 68 Oprawy oświetleniowe w sufitach podwieszanych oprawa światła pośredniego na świetlówki kompaktowe, obudowa oprawy wykonana z blachy stalowej malowanej proszkowo na kolor biały, osłona świetlówek pełna, łatwy dostęp do szybkozłączki zasilającej zainstalowanej na uchylnej klapce Poz. 69 Oprawy oświetleniowe w sufitach podwieszanych oprawa szczelna o wysokiej sprawności przeznaczona do pomieszczeń czystych, obudowa oprawy wykonana z blachy stalowej malowana proszkowo na kolor biały, ramka stalowa, raster paraboliczny wykonany z polerowanego aluminium, szyba hartowana centralnie malowana, statecznik elektroniczny, sposób montażu ramki z szybą w oprawie za pomocą mocowań śrubowych, zapewniających szczelny docisk ramki do korpusu Poz. 70 Oprawy oświetleniowe w sufitach podwieszanych oprawa przemysłowa, pyłoszczelna i strugoodporna, na świetlówki liniowe T8, obudowa oprawy wykonana z poliwęglanu (PC) w kolorze jasnoszarym, uszczelka poliuretanowa, klosz przejrzysty pryzmatyczny ze stabilizatorem UV (PC), wewnątrz prążkowany, zewnętrzna powierzchnia klosza gładka, odbłyśnik - 8 -

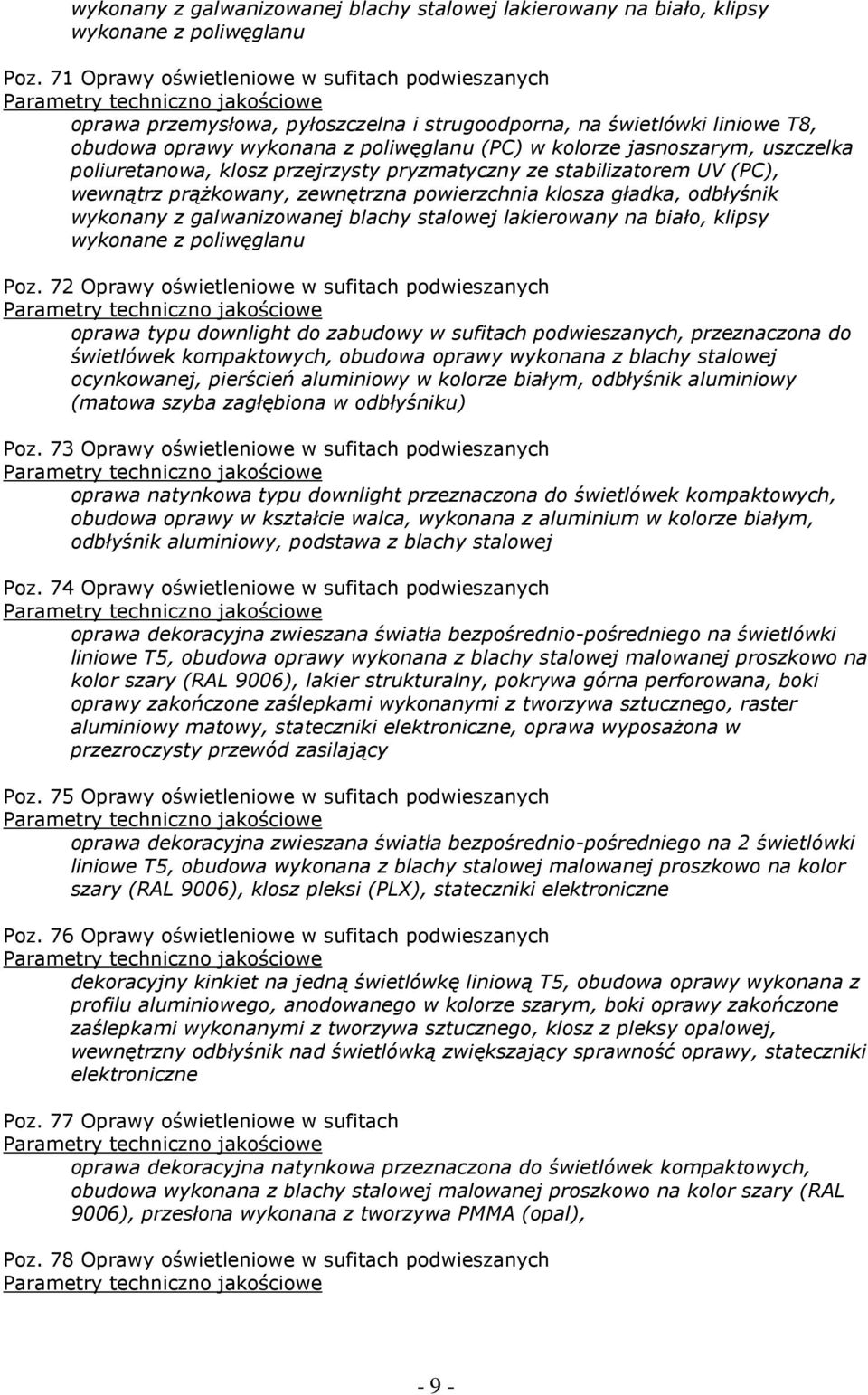

9 wykonany z galwanizowanej blachy stalowej lakierowany na biało, klipsy wykonane z poliwęglanu Poz. 71 Oprawy oświetleniowe w sufitach podwieszanych oprawa przemysłowa, pyłoszczelna i strugoodporna, na świetlówki liniowe T8, obudowa oprawy wykonana z poliwęglanu (PC) w kolorze jasnoszarym, uszczelka poliuretanowa, klosz przejrzysty pryzmatyczny ze stabilizatorem UV (PC), wewnątrz prążkowany, zewnętrzna powierzchnia klosza gładka, odbłyśnik wykonany z galwanizowanej blachy stalowej lakierowany na biało, klipsy wykonane z poliwęglanu Poz. 72 Oprawy oświetleniowe w sufitach podwieszanych oprawa typu downlight do zabudowy w sufitach podwieszanych, przeznaczona do świetlówek kompaktowych, obudowa oprawy wykonana z blachy stalowej ocynkowanej, pierścień aluminiowy w kolorze białym, odbłyśnik aluminiowy (matowa szyba zagłębiona w odbłyśniku) Poz. 73 Oprawy oświetleniowe w sufitach podwieszanych oprawa natynkowa typu downlight przeznaczona do świetlówek kompaktowych, obudowa oprawy w kształcie walca, wykonana z aluminium w kolorze białym, odbłyśnik aluminiowy, podstawa z blachy stalowej Poz. 74 Oprawy oświetleniowe w sufitach podwieszanych oprawa dekoracyjna zwieszana światła bezpośrednio-pośredniego na świetlówki liniowe T5, obudowa oprawy wykonana z blachy stalowej malowanej proszkowo na kolor szary (RAL 9006), lakier strukturalny, pokrywa górna perforowana, boki oprawy zakończone zaślepkami wykonanymi z tworzywa sztucznego, raster aluminiowy matowy, stateczniki elektroniczne, oprawa wyposażona w przezroczysty przewód zasilający Poz. 75 Oprawy oświetleniowe w sufitach podwieszanych oprawa dekoracyjna zwieszana światła bezpośrednio-pośredniego na 2 świetlówki liniowe T5, obudowa wykonana z blachy stalowej malowanej proszkowo na kolor szary (RAL 9006), klosz pleksi (PLX), stateczniki elektroniczne Poz. 76 Oprawy oświetleniowe w sufitach podwieszanych dekoracyjny kinkiet na jedną świetlówkę liniową T5, obudowa oprawy wykonana z profilu aluminiowego, anodowanego w kolorze szarym, boki oprawy zakończone zaślepkami wykonanymi z tworzywa sztucznego, klosz z pleksy opalowej, wewnętrzny odbłyśnik nad świetlówką zwiększający sprawność oprawy, stateczniki elektroniczne Poz. 77 Oprawy oświetleniowe w sufitach oprawa dekoracyjna natynkowa przeznaczona do świetlówek kompaktowych, obudowa wykonana z blachy stalowej malowanej proszkowo na kolor szary (RAL 9006), przesłona wykonana z tworzywa PMMA (opal), Poz. 78 Oprawy oświetleniowe w sufitach podwieszanych - 9 -

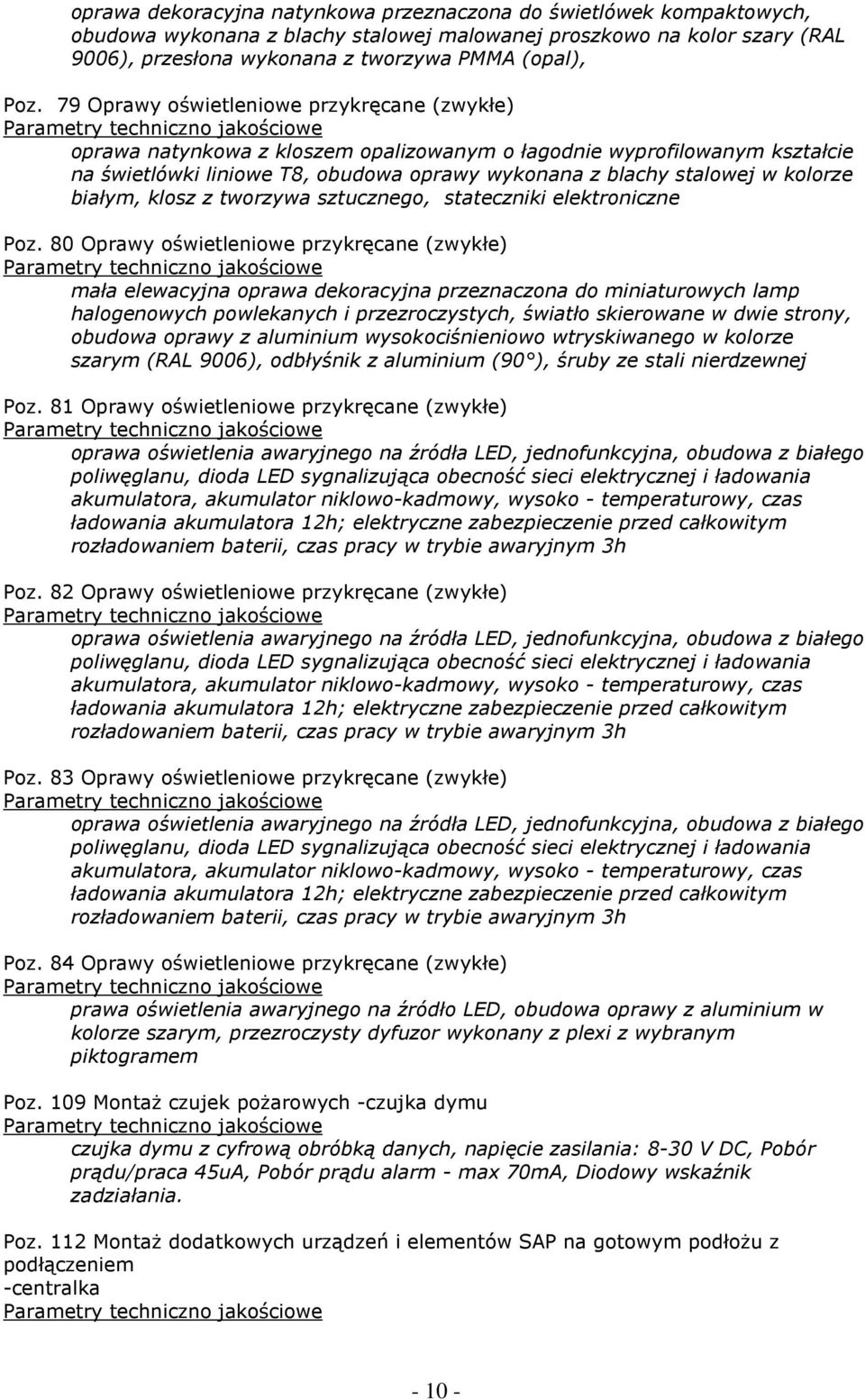

10 oprawa dekoracyjna natynkowa przeznaczona do świetlówek kompaktowych, obudowa wykonana z blachy stalowej malowanej proszkowo na kolor szary (RAL 9006), przesłona wykonana z tworzywa PMMA (opal), Poz. 79 Oprawy oświetleniowe przykręcane (zwykłe) oprawa natynkowa z kloszem opalizowanym o łagodnie wyprofilowanym kształcie na świetlówki liniowe T8, obudowa oprawy wykonana z blachy stalowej w kolorze białym, klosz z tworzywa sztucznego, stateczniki elektroniczne Poz. 80 Oprawy oświetleniowe przykręcane (zwykłe) mała elewacyjna oprawa dekoracyjna przeznaczona do miniaturowych lamp halogenowych powlekanych i przezroczystych, światło skierowane w dwie strony, obudowa oprawy z aluminium wysokociśnieniowo wtryskiwanego w kolorze szarym (RAL 9006), odbłyśnik z aluminium (90 ), śruby ze stali nierdzewnej Poz. 81 Oprawy oświetleniowe przykręcane (zwykłe) oprawa oświetlenia awaryjnego na źródła LED, jednofunkcyjna, obudowa z białego poliwęglanu, dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora, akumulator niklowo-kadmowy, wysoko - temperaturowy, czas ładowania akumulatora 12h; elektryczne zabezpieczenie przed całkowitym rozładowaniem baterii, czas pracy w trybie awaryjnym 3h Poz. 82 Oprawy oświetleniowe przykręcane (zwykłe) oprawa oświetlenia awaryjnego na źródła LED, jednofunkcyjna, obudowa z białego poliwęglanu, dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora, akumulator niklowo-kadmowy, wysoko - temperaturowy, czas ładowania akumulatora 12h; elektryczne zabezpieczenie przed całkowitym rozładowaniem baterii, czas pracy w trybie awaryjnym 3h Poz. 83 Oprawy oświetleniowe przykręcane (zwykłe) oprawa oświetlenia awaryjnego na źródła LED, jednofunkcyjna, obudowa z białego poliwęglanu, dioda LED sygnalizująca obecność sieci elektrycznej i ładowania akumulatora, akumulator niklowo-kadmowy, wysoko - temperaturowy, czas ładowania akumulatora 12h; elektryczne zabezpieczenie przed całkowitym rozładowaniem baterii, czas pracy w trybie awaryjnym 3h Poz. 84 Oprawy oświetleniowe przykręcane (zwykłe) prawa oświetlenia awaryjnego na źródło LED, obudowa oprawy z aluminium w kolorze szarym, przezroczysty dyfuzor wykonany z plexi z wybranym piktogramem Poz. 109 Montaż czujek pożarowych -czujka dymu czujka dymu z cyfrową obróbką danych, napięcie zasilania: 8-30 V DC, Pobór prądu/praca 45uA, Pobór prądu alarm - max 70mA, Diodowy wskaźnik zadziałania. Poz. 112 Montaż dodatkowych urządzeń i elementów SAP na gotowym podłożu z podłączeniem -centralka

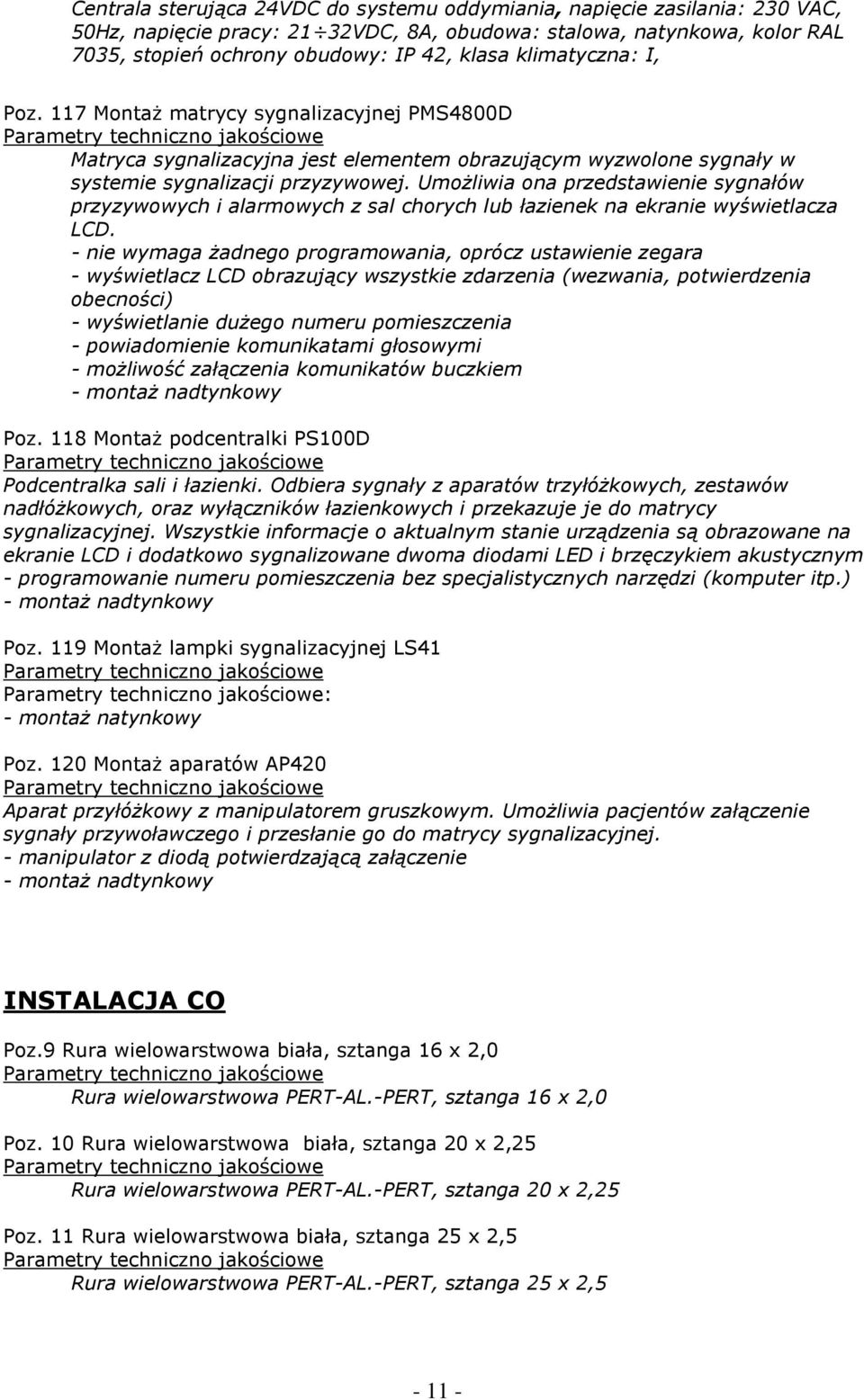

11 Centrala sterująca 24VDC do systemu oddymiania, napięcie zasilania: 230 VAC, 50Hz, napięcie pracy: 21 32VDC, 8A, obudowa: stalowa, natynkowa, kolor RAL 7035, stopień ochrony obudowy: IP 42, klasa klimatyczna: I, Poz. 117 Montaż matrycy sygnalizacyjnej PMS4800D Matryca sygnalizacyjna jest elementem obrazującym wyzwolone sygnały w systemie sygnalizacji przyzywowej. Umożliwia ona przedstawienie sygnałów przyzywowych i alarmowych z sal chorych lub łazienek na ekranie wyświetlacza LCD. - nie wymaga żadnego programowania, oprócz ustawienie zegara - wyświetlacz LCD obrazujący wszystkie zdarzenia (wezwania, potwierdzenia obecności) - wyświetlanie dużego numeru pomieszczenia - powiadomienie komunikatami głosowymi - możliwość załączenia komunikatów buczkiem - montaż nadtynkowy Poz. 118 Montaż podcentralki PS100D Podcentralka sali i łazienki. Odbiera sygnały z aparatów trzyłóżkowych, zestawów nadłóżkowych, oraz wyłączników łazienkowych i przekazuje je do matrycy sygnalizacyjnej. Wszystkie informacje o aktualnym stanie urządzenia są obrazowane na ekranie LCD i dodatkowo sygnalizowane dwoma diodami LED i brzęczykiem akustycznym - programowanie numeru pomieszczenia bez specjalistycznych narzędzi (komputer itp.) - montaż nadtynkowy Poz. 119 Montaż lampki sygnalizacyjnej LS41 - montaż natynkowy Poz. 120 Montaż aparatów AP420 Aparat przyłóżkowy z manipulatorem gruszkowym. Umożliwia pacjentów załączenie sygnały przywoławczego i przesłanie go do matrycy sygnalizacyjnej. - manipulator z diodą potwierdzającą załączenie - montaż nadtynkowy INSTALACJA CO Poz.9 Rura wielowarstwowa biała, sztanga 16 x 2,0 Rura wielowarstwowa PERT-AL.-PERT, sztanga 16 x 2,0 Poz. 10 Rura wielowarstwowa biała, sztanga 20 x 2,25 Rura wielowarstwowa PERT-AL.-PERT, sztanga 20 x 2,25 Poz. 11 Rura wielowarstwowa biała, sztanga 25 x 2,5 Rura wielowarstwowa PERT-AL.-PERT, sztanga 25 x 2,5-11 -

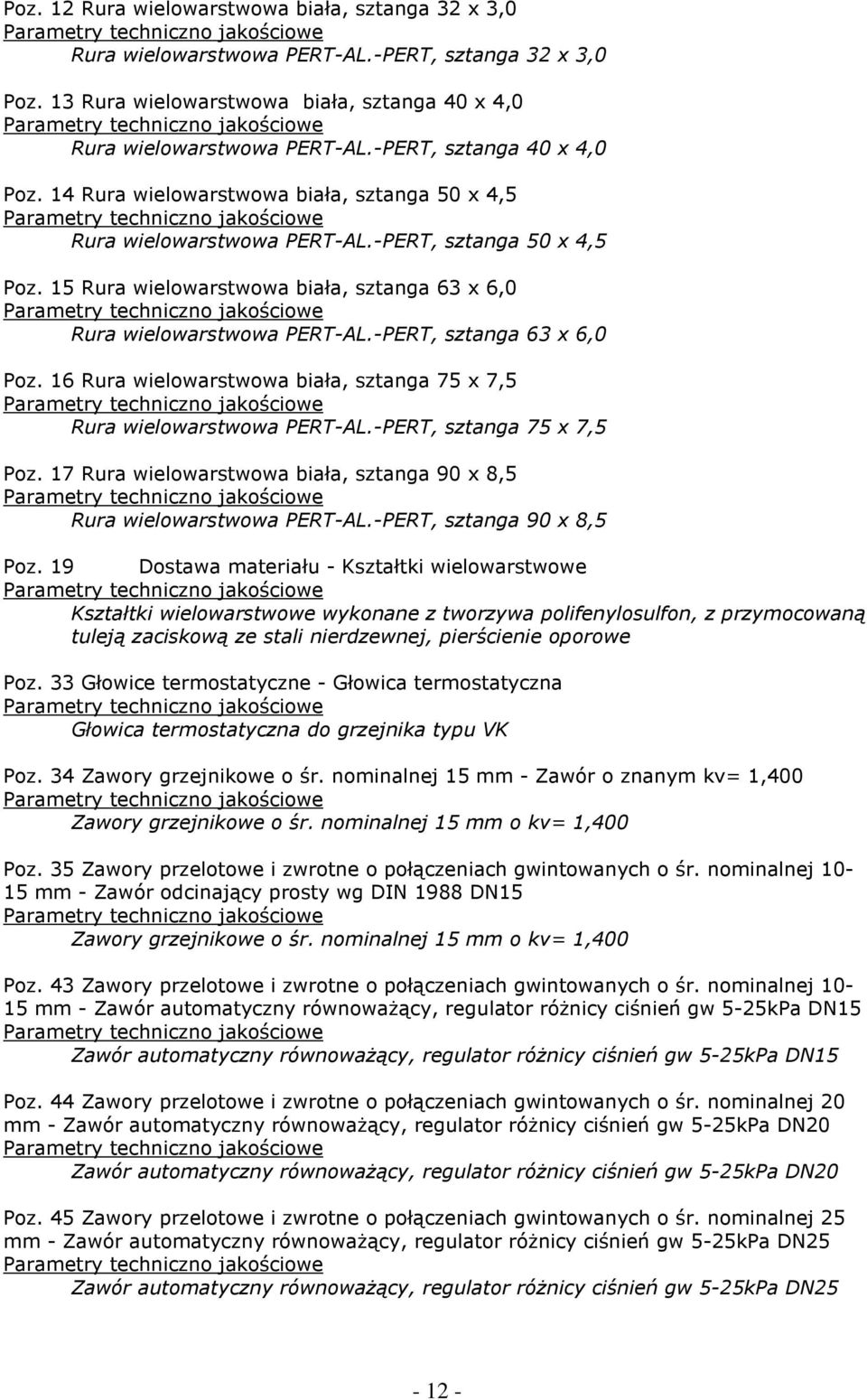

12 Poz. 12 Rura wielowarstwowa biała, sztanga 32 x 3,0 Rura wielowarstwowa PERT-AL.-PERT, sztanga 32 x 3,0 Poz. 13 Rura wielowarstwowa biała, sztanga 40 x 4,0 Rura wielowarstwowa PERT-AL.-PERT, sztanga 40 x 4,0 Poz. 14 Rura wielowarstwowa biała, sztanga 50 x 4,5 Rura wielowarstwowa PERT-AL.-PERT, sztanga 50 x 4,5 Poz. 15 Rura wielowarstwowa biała, sztanga 63 x 6,0 Rura wielowarstwowa PERT-AL.-PERT, sztanga 63 x 6,0 Poz. 16 Rura wielowarstwowa biała, sztanga 75 x 7,5 Rura wielowarstwowa PERT-AL.-PERT, sztanga 75 x 7,5 Poz. 17 Rura wielowarstwowa biała, sztanga 90 x 8,5 Rura wielowarstwowa PERT-AL.-PERT, sztanga 90 x 8,5 Poz. 19 Dostawa materiału - Kształtki wielowarstwowe Kształtki wielowarstwowe wykonane z tworzywa polifenylosulfon, z przymocowaną tuleją zaciskową ze stali nierdzewnej, pierścienie oporowe Poz. 33 Głowice termostatyczne - Głowica termostatyczna Głowica termostatyczna do grzejnika typu VK Poz. 34 Zawory grzejnikowe o śr. nominalnej 15 mm - Zawór o znanym kv= 1,400 Zawory grzejnikowe o śr. nominalnej 15 mm o kv= 1,400 Poz. 35 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór odcinający prosty wg DIN 1988 DN15 Zawory grzejnikowe o śr. nominalnej 15 mm o kv= 1,400 Poz. 43 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN15 Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN15 Poz. 44 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 20 mm - Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN20 Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN20 Poz. 45 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 25 mm - Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN25 Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN

13 Poz. 46 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN32 Zawór automatyczny równoważący, regulator różnicy ciśnień gw 5-25kPa DN32 Poz. 47 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór automatyczny odcinający gw DN15 Zawór automatyczny równoważący, odcinający gw DN15 Poz. 48 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 20 mm - Zawór automatyczny odcinający gw DN20 Zawór automatyczny równoważący, odcinający gw DN20 Poz. 49 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 25 mm - Zawór automatyczny odcinający gw DN25 Zawór automatyczny równoważący, odcinający gw DN25 Poz. 50 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór automatyczny odcinający gw DN32 Zawór automatyczny równoważący, odcinający gw DN32 Poz. 51 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej mm - Zawór regulacyjny 3-drogowy, kvs=0.25 DN15 z siłownikiem Zawór regulacyjny 3-drogowy, kvs=0.25 DN15 z siłownikiem Poz. 52 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 20 mm - Zawór regulacyjny 3-drogowy, kvs=4.00 DN20 z siłownikiem Zawór regulacyjny 3-drogowy, kvs=4.00 DN20 z siłownikiem Poz 53 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 25 mm - Zawór regulacyjny 3-drogowy, kvs=6.30 DN25 z siłownikiem Zawór regulacyjny 3-drogowy, kvs=6.30 DN25 z siłownikiem Poz. 55 Pompy o napędzie elektrycznym o masie do 0.05 t Pompy o napędzie elektrycznym o masie do 0.05 t V=2 m3/h i H=3m DN15 Poz. 56 Pompy o napędzie elektrycznym o masie do 0.05 t Pompy o napędzie elektrycznym o masie do 0.05 t V=2 m3/h i H=3m DN25 Poz. 57 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 400 mm i długości 1000 mm Poz. 58 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 400 mm

14 Poz. 59 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 520 mm Poz. 60 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 600 mm Poz. 61 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 720 mm Poz. 62 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 920 mm Poz. 63 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 1000 mm Poz. 64 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 1120 mm Poz. 65 Grzejniki stalowe jednopłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe jednopłytowe zaworowe o wysokości 600 mm i długości 1200 mm Poz. 66 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 400 mm Poz. 67 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 520 mm Poz. 68 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 600 mm Poz. 69 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 800 mm Poz. 70 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 920 mm Poz. 71 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1000 mm Poz. 72 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm

15 Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1120 mm Poz. 73 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1200 mm Poz. 74 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 400 mm i długości 1320 mm Poz. 75 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 500 mm i długości 1400 mm Poz. 76 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 400 mm Poz. 77 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 520 mm Poz. 78 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 600 mm Poz. 79 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 720 mm Poz. 80 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 800 mm Poz. 81 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 920 mm Poz. 82 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 100 mm Poz. 83 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1120 mm Poz. 84 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1200 mm Poz. 85 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1320 mm Poz. 86 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm

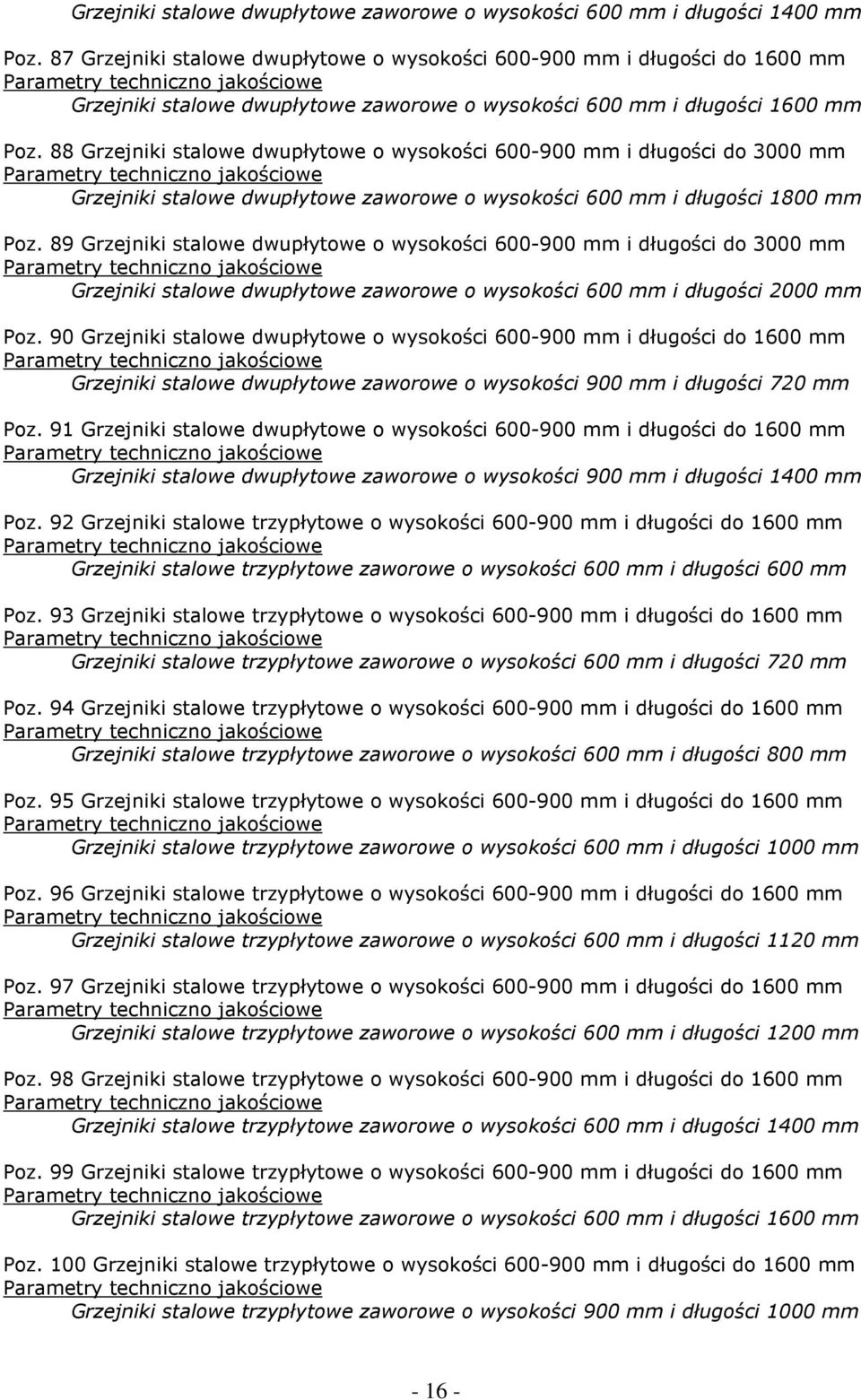

16 Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1400 mm Poz. 87 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1600 mm Poz. 88 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 3000 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 1800 mm Poz. 89 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 3000 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 600 mm i długości 2000 mm Poz. 90 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 900 mm i długości 720 mm Poz. 91 Grzejniki stalowe dwupłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe dwupłytowe zaworowe o wysokości 900 mm i długości 1400 mm Poz. 92 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 600 mm Poz. 93 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 720 mm Poz. 94 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 800 mm Poz. 95 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 1000 mm Poz. 96 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 1120 mm Poz. 97 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 1200 mm Poz. 98 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 1400 mm Poz. 99 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 600 mm i długości 1600 mm Poz. 100 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 900 mm i długości 1000 mm

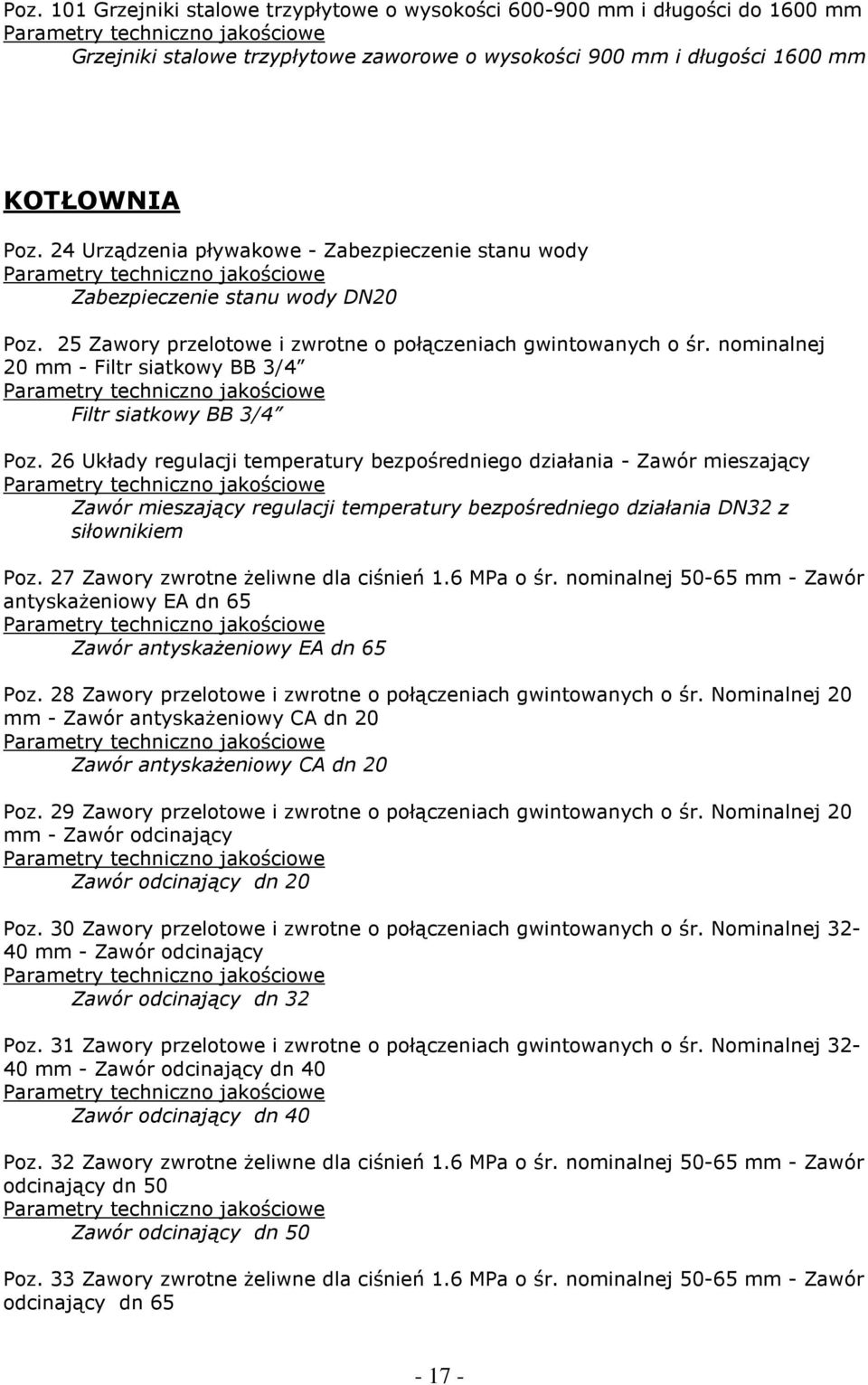

17 Poz. 101 Grzejniki stalowe trzypłytowe o wysokości mm i długości do 1600 mm Grzejniki stalowe trzypłytowe zaworowe o wysokości 900 mm i długości 1600 mm KOTŁOWNIA Poz. 24 Urządzenia pływakowe - Zabezpieczenie stanu wody Zabezpieczenie stanu wody DN20 Poz. 25 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. nominalnej 20 mm - Filtr siatkowy BB 3/4 Filtr siatkowy BB 3/4 Poz. 26 Układy regulacji temperatury bezpośredniego działania - Zawór mieszający Zawór mieszający regulacji temperatury bezpośredniego działania DN32 z siłownikiem Poz. 27 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór antyskażeniowy EA dn 65 Zawór antyskażeniowy EA dn 65 Poz. 28 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej 20 mm - Zawór antyskażeniowy CA dn 20 Zawór antyskażeniowy CA dn 20 Poz. 29 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej 20 mm - Zawór odcinający Zawór odcinający dn 20 Poz. 30 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej mm - Zawór odcinający Zawór odcinający dn 32 Poz. 31 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej mm - Zawór odcinający dn 40 Zawór odcinający dn 40 Poz. 32 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór odcinający dn 50 Zawór odcinający dn 50 Poz. 33 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór odcinający dn

18 Zawór odcinający dn 65 Poz. 34 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór odcinający dn 80 Zawór odcinający dn 80 Poz. 35 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór odcinający dn 100 Zawór odcinający dn 100 Poz. 36 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej mm - Zawór zwrotny dn 32 Zawór zwrotny dn 32 Poz. 37 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej mm - Zawór zwrotny dn 40 Zawór zwrotny dn 40 Poz. 38 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór zwrotny dn 50 Zawór zwrotny dn 50 Poz. 39 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej mm - Zawór zwrotny dn 100 Zawór zwrotny dn 100 Poz. 45 Zawory przelotowe i zwrotne o połączeniach gwintowanych o śr. Nominalnej 20 mm - Zawór bezpieczeństwa dla ciepłej wody DN 20 Zawór bezpieczeństwa dla ciepłej wody użytkowej DN 20 Poz. 46 Zawory odpowietrzające automatyczne o śr. 15 mm - Odpowietrznik automatyczny 3/8 Odpowietrznik automatyczny 3/8 Poz. 52 Zawory zwrotne żeliwne dla ciśnień 1.6 MPa o śr. nominalnej Zawór klapowy pełnoprzelotowy Zawór klapowy gazu pełnoprzelotowy dn 65 Poz. 53 Kocioł gazowy GB 162; 100 kw Kocioł gazowy naścienny kondensacyjny o mocy 100 kw Poz. 54 Dostawa i montaż - Układy sterujące dla kotłów Układy sterujące dla kotłów gazowych

19 Poz. 55 Dostawa i montaż - Grupa pompowa: zawór bezpieczeństwa 3 bar; zawór gazowy; zawór odcinający; klapa zwrotna; manometr; przyłącze na NWP; zawór do napełniania instalacji Moduł hydrauliczny kotła gazowego składający się z grupy pompowej, zawory bezpieczeństwa 3 bar, zawór gazowy, zawory odcinające, manometr, przyłącze naczynia wzbiorczego oraz zawór do napełniania instalacji Poz. 56 Sprzęgło hydrauliczne Sprzęgło hydrauliczne z funkcją odmulacza i separatora powietrza DN 100 Poz. 57 Podgrzewacz c.w.u. Podgrzewacz c.w.u. pojemność 1000 dm3 Poz. 58 Pompa Pompa obiegowa z regulacją elektroniczną o wydajności 6m3/h i wysokości podnoszenia 3,6m Poz. 59 Pompa Pompa obiegowa z regulacją elektroniczną o wydajności 22m3/h i wysokości podnoszenia 4 m Poz. 60 Pompa Pompa obiegowa trzy biegowa o wydajności 10m3/h i wysokości podnoszenia 2 m Poz. 61 Pompa cyrkulacyjna Pompa cyrkulacyjna CWU z regulacją elektroniczną o wydajności 10m3/h i wysokości podnoszenia 5 m Poz. 62 Naczynie wzbiorcze przeponowe dla zabezpieczenia instalacji Naczynie wzbiorcze przeponowe dla zabezpieczenia instalacji co pojemność 400 dm3 Poz. 63 Naczynie wzbiorcze przeponowe dla c.w.u. Naczynie wzbiorcze przeponowe dla c.w.u. pojemność 60dm3 Poz. 64 Naczynie wzbiorcze przeponowe dla kotła Naczynie wzbiorcze przeponowe dla zabezpieczenia instalacji co pojemność 8 dm3 Poz. 65 Dostawa i montaż - Stacja zmiękczająca wodę Loga nice 30 INWATER Stacja zmiękczająca wodę przepływ nominalny 1,2 m3/h Poz. 66 Neutralizator kondensatu typ NE 0.1. BUDERUS Neutralizator kondensatu kotła gazowego o mocy 100kW

20 Poz. 67 Montaż kompaktowej centrali alarmowej do 4 linii dozorowych Urządzenie zasilająco sterujące Urządzenie zasilająco sterujące szafa podłączenia dwóch czujek gazowych i zaworu klapowego Poz. 68 Montaż czujek pożarowych - metanu/propanu - Detektor metanu/propanu/ butanu Detektor metanu/propanu/ butanu Poz. 69 Montaż sygnalizatora optyczno- akustycznego - Sygnalizator optycznoakustyczny Sygnalizator optyczno akustyczny do gazu PRZYŁĄCZ WODY Poz. 14 Podłączenie instalacji do sieci wodociągowej - opaska do nawiercania fi 110 z odejściem kołnierzowym 80 mm Opaska do nawiercania fi 110 z odejściem kołnierzowym 80 mm INSTALACJA WENTYLACJI Poz. 1 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN1 1300m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność1300m3/h Poz. 2 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN2 1420m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność1420m3/h Poz. 3 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN3 1680m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność1680m3/h Poz. 4 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN4 2600m3/h

21 Centrala nawiewna podwieszana wraz z automatyką wydajność 2600m3/h Poz. 5 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN m3/h / Centrala nawiewna podwieszana wraz z automatyką wydajność1950m3/h Poz. 6 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN5 880m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 880m3/h Poz. 7 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN6 610m3/h / Centrala nawiewna podwieszana wraz z automatyką wydajność 610m3/h Poz. 8 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN7 650m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 650m3/h Poz. 9 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN11 650m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 650m3/h Poz. 10 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN15 650m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 650m3/h Poz. 11 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN18 670m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 670m3/h Poz. 12 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN8 500m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 500m3/h Poz. 13 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN9 330m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 330m3/h

22 Poz. 14 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN10 280m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 280m3/h Poz. 15 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN12 540m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 540m3/h Poz. 16 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN13 300m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 300m3/h Poz. 17 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN14 280m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 280m3/h Poz. 18 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN16 310m3/h Centrala nawiewna podwieszana wraz z automatyką wydajność 310m3/h Poz. 19 Dostawa i montaż centrali wentylacji wraz z automatyką - Centrala nawiewna podwieszana wraz z automatyką CN19 300m3/h / Centrala nawiewna podwieszana wraz z automatyką wydajność 300m3/h Poz. 20 Aparaty grzewczo-wentylacyjne (nagrzewnice ścienne) - Nagrzewnica wodna wraz z zaworem trójdrogowym z siłownikiem Nagrzewnica wodna o mocy 5,2kW wraz z zaworem trójdrogowym z siłownikiem Poz. 21 Dostawa i montaż - Przewody wentylacyjne z blachy stalowej, prostokątne, łączone na uszczelki Kanały i kształtki wentylacyjne o przekroju prostokątnym spełniają klasę szczelności B zgodnie z PN-EN 1507 Poz. 22 Dostawa i montaż - Przewody wentylacyjne z blachy stalowej, kołowe, łączone na uszczelki Kanały i kształtki wentylacyjne o przekroju okrągłym. Elementy tego systemu wykonane są z fabrycznie zamontowaną uszczelką z gumy EPDM. Poz. 23 Przewód elastyczny D80mm

23 Przewód elastyczny o średnicy 80mm Poz. 24 Przewód elastyczny D100mm Przewód elastyczny o średnicy 100mm Poz. 25 Przewód elastyczny D125mm Przewód elastyczny o średnicy 125mm Poz. 26 Przewód elastyczny D160mm Przewód elastyczny o średnicy 160mm Poz. 27 Przewód elastyczny D200mm Przewód elastyczny o średnicy 200mm Poz. 28 Przewód elastyczny D250mm Przewód elastyczny o średnicy 250mm Poz. 29 Dostawa i montaż - Izolacja kanałów wentylacji - Izolacja gr. 50mm Izolacja kanałów wentylacji Pianka z syntetycznego kauczuku gr. 50mm Poz. 30 Dostawa i montaż - Izolacja kanałów wentylacji - Izolacja z wełny mineralnej w płaszczu z folii aluminiowej gr. 30mm Izolacja z wełny mineralnej w płaszczu z folii aluminiowej gr. 30mm Poz. 31 Dostawa i montaż - Izolacja kanałów wentylacji - Izolacja z wełny mineralnej w płaszczu z folii aluminiowej gr. 20mm Izolacja z wełny mineralnej w płaszczu z folii aluminiowej gr. 20mm Poz. 32 Dostawa i montaż - Izolacja kanałów wentylacji - Izolacja p.poż. 60mm Izolacja p.poż. gr. 60mm Poz. 40 Dostawa i montaż - Nawietrzak ścienny Nawietrzak ścienny o przekroju czynnym 98cm2 Poz. 41 Dostawa i montaż - Nawietrzak ścienny Nawietrzak ścienny o przekroju czynnym 78cm2 Poz. 42 Nawietrzaki podokienne - Nawietrzaki okienne z okapem 100% materiału posaida inwestor Nawietrzaki okienne z okapem wydajność nominalna 30m3/h Poz. 43 Nawietrzaki podokienne - Nawietrzaki okienne z okapem Nawietrzaki okienne z okapem wydajność nominalna 30m3/h

24 Poz. 44 Nawietrzaki podokienne - Nawietrzaki ścienne Nawietrzak ścienny o przekroju czynnym 98cm2 Poz. 45 Anemostaty kołowe typ D o śr.do 280 mm - Nawiewnik sufitowy D250 Nawiewnik / wywiewnik kwadratowy z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny lub stronny z użyciem systemowych przesłon kierunków. Średnica 250mm Poz. 46 Anemostaty kołowe typ D o śr.do 280 mm - Wywiewnik sufitowy D250 Nawiewnik / wywiewnik perforowany kwadratowy z okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny lub stronny z użyciem systemowych przesłon kierunków. Średnica 250mm Poz. 47 Anemostaty kołowe typ D o śr.do 160 mm - Nawiewnik okrągły D100 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 100mm Poz. 48 Anemostaty kołowe typ D o śr.do 160 mm - Nawiewnik okrągły D125 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 125mm Poz. 49 Anemostaty kołowe typ D o śr.do 160 mm - Nawiewnik okrągły D160 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 160mm Poz. 50 Anemostaty kołowe typ D o śr.do 280 mm - Nawiewnik okrągły D200 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 200mm Poz. 51 Anemostaty kołowe typ D o śr.do 160 mm - Wywiewnik okrągły D100 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 100mm Poz. 52 Anemostaty kołowe typ D o śr.do 160 mm - Wywiewnik okrągły D125 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem

25 Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Poz. 53 Anemostaty kołowe typ D o śr.do 160 mm - Wywiewnik okrągły D160 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 160mm Poz. 54 Anemostaty kołowe typ D o śr.do 280 mm - Wywiewnik okrągły D200 Nawiewnik / wywiewnik okrągły z pełnym panelem frontowym i okrągłym górnym podejściem. Nawiew szczelinowy, przysufitowy 4-stronny poziomy lub pionowy z możliwością nastaw pośrednich. Średnica 200mm Poz. 55 Anemostaty kołowe typ D o śr.do 160 mm - Zawór p.poż. D100 Zawór wentylacyjny p.poż. średnica 100 Poz. 56 Anemostaty kołowe typ D o śr.do 280 mm - Nawiewnik sufitowy Nawiewnik sufitowy wirowy o średnicy 200mm Poz. 58 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A do przewodów o obwodzie do 2400 mm - Klapa p.poż. 900x300 Klapa p.poż. 900x300 z wyłącznikami krańcowymi oraz siłownikiem 230V Poz. 59 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A do przewodów o obwodzie do 2000 mm - Klapa p.poż. 600x300 Klapa p.poż. 600x300 z wyłącznikami krańcowymi oraz siłownikiem 230V Poz. 60 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A do przewodów o obwodzie do 2000 mm - Klapa p.poż. 400x500 Klapa p.poż. 400x500 z wyłącznikami krańcowymi oraz siłownikiem 230V Poz. 61 Przepustnice jednopłaszczyznowe stalowe prostokątne, typ A do przewodów o obwodzie do 1200 mm - Klapa p.poż. 400x200 Klapa p.poż. 400x200 z wyłącznikami krańcowymi oraz siłownikiem 230V Poz. 62 Przepustnice jednopłaszczyznowe stalowe kołowe, typ B do przewodów o śr.do 100 mm - Klapa p.poż. D100 Klapa p.poż. D100 z wyłącznikami krańcowymi oraz siłownikiem 230V Poz. 63 Przepustnice jednopłaszczyznowe stalowe kołowe, typ B do przewodów o śr.do 200 mm - Klapa p.poż. D125 Klapa p.poż. D125 z wyłącznikami krańcowymi oraz siłownikiem 230V
