Podnośnik K WERSJA - PREMIUM. Instrukcja podnośnika

Transkrypt

1 Podnośnik K WERSJA - PREMIUM Instrukcja podnośnika

2 Spis wyposażenia / Wymagane narzędzia Lp Nazwa części Ilość 1 Kolumna podnośnika 1 szt. 2 Belka pozioma 1 szt. 3 Belka pionowa 2 szt. 4 Łącznik zawiesia 1 szt. 5 Belka wzmacniająca pt1 1 szt. 6 Belka wzmacniająca pt2 1 szt. 7 Uchwyt belki wzmacniającej 2 szt. 8 Uchwyt mocujący 1 szt. 9 Uchwyty prowadnika przewodów 1 kpl. 10 Prowadnik przewodów 1 szt. 11 Sterownik + pilot 1 kpl. 12 Wkręty 1 kpl. 13 śruby 1 kpl. 4xM8 + 4xM6 14 Instrukcja 1 szt.

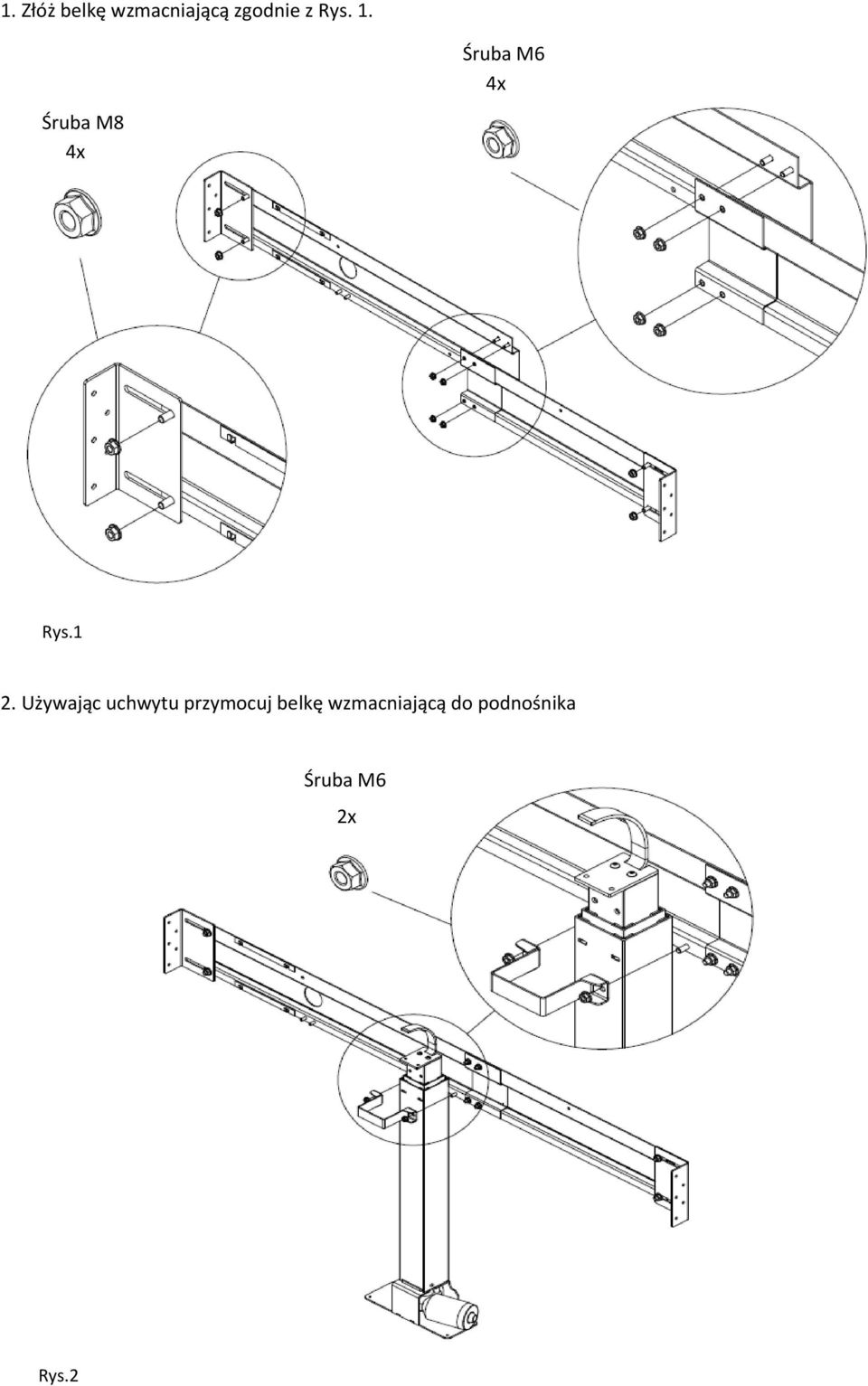

3 1. Złóż belkę wzmacniającą zgodnie z Rys. 1. Śruba M6 4x Śruba M8 4x Rys.1 2. Używając uchwytu przymocuj belkę wzmacniającą do podnośnika Śruba M6 2x Rys.2

4 3. Używając drewnowkrętów przymocuj uchwyty do mebla zgodnie z Rys. 3, przymocuj podstawę podnośnika do podstawy mebla. Drewnowkręt 4x16 10x Drewnowkręt 4x16 3x Rys.3 4. Przymocuj belkę poziomą do kolumny podnośnika Rys.4

5 5. Powieś sterownik na wieszakach zgodnie z Rys. 5, a następnie podłącz sterownik do podnośnika zgodnie z Rys. 6. Rys.5 Rys.6

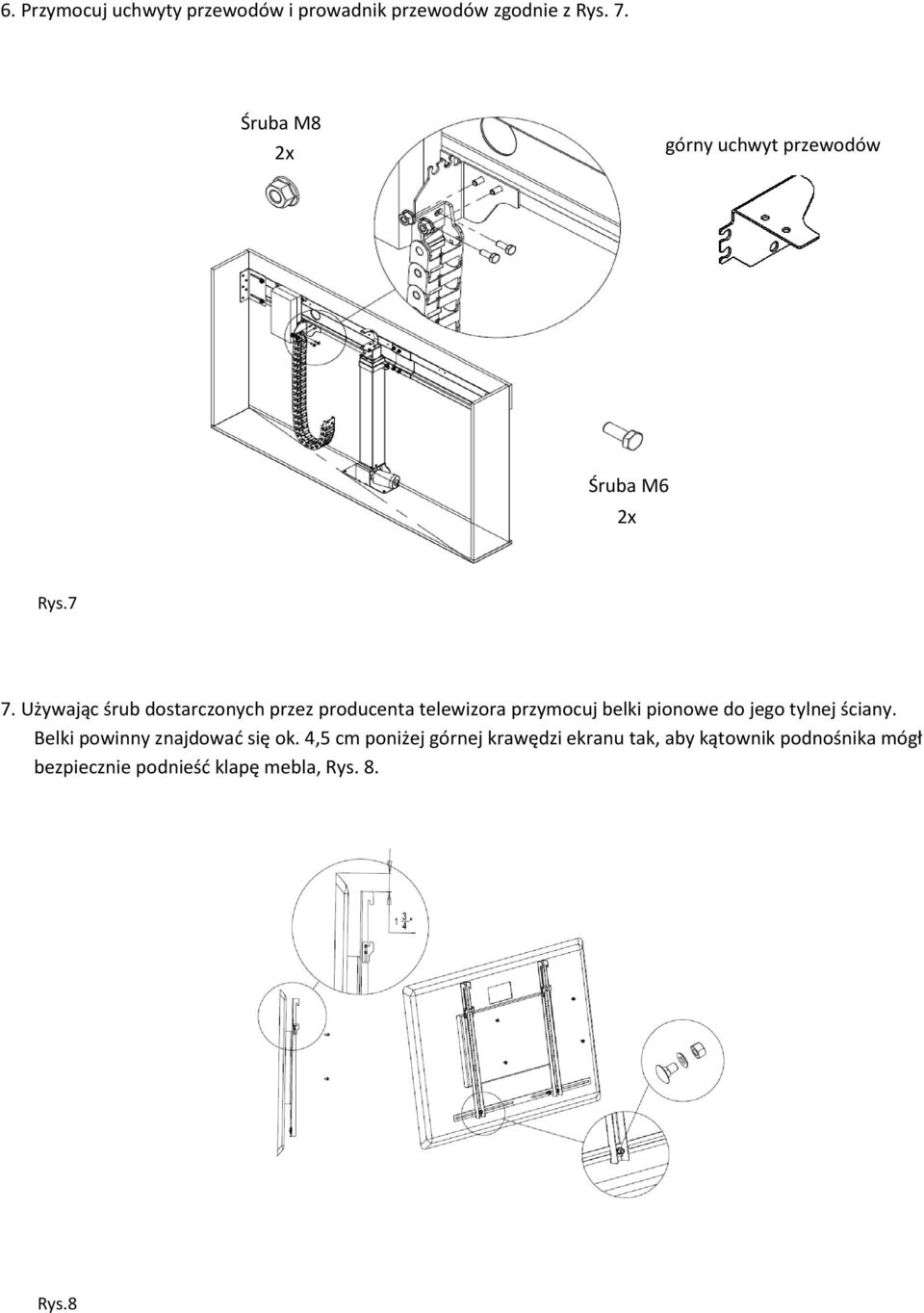

6 6. Przymocuj uchwyty przewodów i prowadnik przewodów zgodnie z Rys. 7. Śruba M8 2x górny uchwyt przewodów Śruba M6 2x Rys.7 7. Używając śrub dostarczonych przez producenta telewizora przymocuj belki pionowe do jego tylnej ściany. Belki powinny znajdować się ok. 4,5 cm poniżej górnej krawędzi ekranu tak, aby kątownik podnośnika mógł bezpiecznie podnieść klapę mebla, Rys. 8. Rys.8

7 8. Poluzuj dolne uchwyty na belkach pionowych, Rys. 9 Rys.9 9. Zawieś ekran z zamontowanymi belkami pionowymi na belce poziomej podnośnika, Rys. 10 Rys.10

8 10. Przesuń dolne uchwyty mocujące belki pionowej oraz dokręć je za pomocą klucza, Rys.11 Rys Przymocuj dolny uchwyt mocujący do łącznika zawiesia. Możesz komfortowo poprowadzić kable przez prowadnik kabli. Dolny uchwyt mocujący Rys.12

9 12. Zsuń podnośnik na dół i zamontuj klapę mebla do zawiasów. Rys.13

10 INSTRUKCJA OBSŁUGI STEROWNIKA Podnośnik K-PREMIUM control box RC SET UP DOWN SETUP VIEWING POSITION POWER Programowanie Pozycji Preferowanej Telewizora UWAGA! Aby wszystkie funkcje podnośnika pracowały prawidłowo, należy przeprowadzic programowanie Pozycji Preferowanej Aby zaprogramować Pozycję Preferowaną dla danego podnośnika: Naciśnij przycisk Tryb Programowania (Setup) na klawiaturze sterownika i przytrzymaj przez ok. 3 sekundy, do chwili zapalenia kontrolki SETUP (czerwona). Zaleca się, aby operację programowania rozpoczynać w pozycji najniższej podnośnika (podnośnik opuszczony). Naciśnij I przytrzymaj przycisk Góra (UP) lub Dół (DOWN) na klawiaturze sterownika, aby ustawić preferowaną pozycję telewizora. W trybie SETUP są dostępne dwie prędkości jazdy: wolna i szybsza. Po zatrzymaniu podnośnika w żądanej pozycji, naciśnij przycisk SETUP na klawiaturze sterownika i przytrzymaj przes ok. 3 sekundy, do chwili aż usłyszysz dwa krótkie dźwięki i kontrolka SETUP (czerwona) zostanie wygaszona. Pozycja preferowana została zaprogramowana. Programowanie Pilota Aby zaprogramować pilota, naciśnij przycisk RC-SET. Następnie naciśnij i przytrzymaj przez około 1 sekundę dowolny przycisk pilota. Zaprogramowanie pilota potwierdzone zostanie krótkim sygnałem dźwiękowym. Procedura rejestracji pilota została zakończona. UWAGA! Po wejściu w tryb programowania pilota jest on aktywny (czeka na sygnał z pilota) przez około 30 sekund. Jeżeli w tym czasie sygnał z pilota ne zostanie odebrany, sterownik wyjdzie z trybu programowania pilota. Działanie trybu czuwania Standby Sterownik monitoruje pobód energii przez ekran telewizora. Jeśli użytkownik próbuje schować w komodzie pracujący telewizor, sterownik odcina zasilanie. Po wysunięciu telewizora do Pozycji Preferowanej, zasilanie zostanie przywrócone. Jeśli telewizor był wyłączony w trybie czuwania Standby, zasilanie nie zostanie wyłączone. Działanie systemu bezpieczeństwa Nad bezpieczeństwem użytkownika podczas chowania telewizora, czuwa automatyczny system wagowy wykrywający nawet niewielkie zmiany wagi wykrycie przeszkody. Po wykryciu przeszkody następuje zatrzymanie zjazdu i ruch rewersyjny podnośnika na wysokość 4 cm. Kiedy system bezpieczeństwa jest aktywny na wyświetlaczu pojawi się błyskająca cyfra 1. Komunikaty sterownika: Sterownik posiada cyfrowy wyświetlacz numeryczny, który podaje informacje związane z pracą systemu. Gdy na wyświetlaczu pojawi się: Błyskający symbol 0 - zadziałał układ ograniczenia prądowego silnika (przekroczenie dopuszczalnego obciążenia podnośnika) Błyskający symbol 1 uruchomienie systemu bezpieczeństwa Błyskający symbol 2 wyłączenie zasilania TV, próba zamknięcia w meblu pracującego (włączonego) TV Błyskający symbol 3 - brak połączenia sterownika z podnośnikiem (nie podłączona wiązka podnośnika do sterownika) Błyskający symbol 4 - problem z wyłącznikiem krańcowym dolnym Błyskający symbol 5 problem z wyłącznikiem krańcowym górnym Naciśnięcie dowolnego przycisku kasuje wyświetlane komunikaty.
