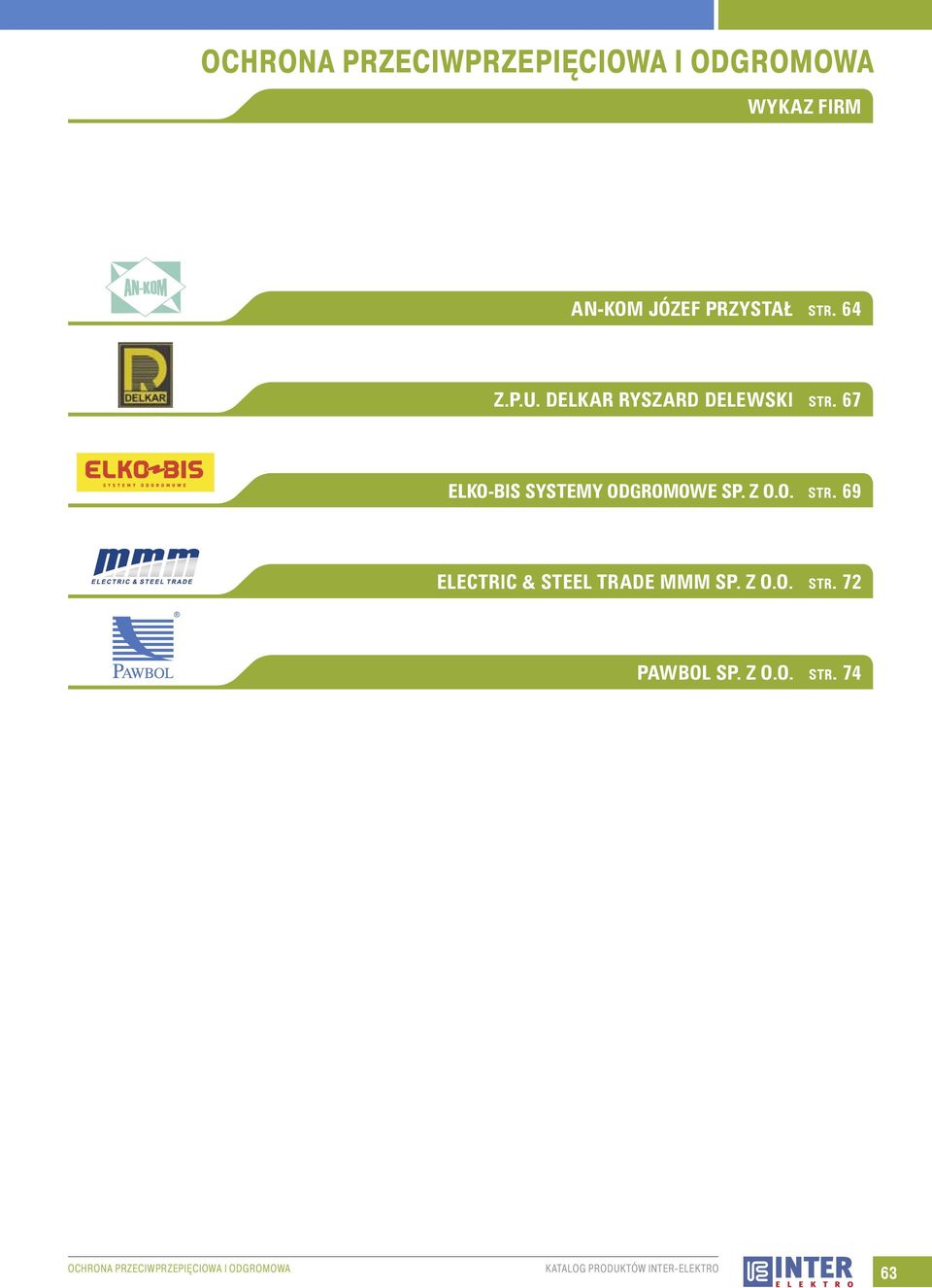

1 WYKAZ FIRM AN-KOM JÓZEF PRZYSTAŁ str. 64 Z.P.U. DELKAR RYSZARD DELEWSKI str. 67 ELKO-BIS SYSTEMY ODGROMOWE SP. Z O.O. str. 69 ELECTRIC & STEEL TRADE MMM SP. Z O.O. str. 72 PAWBOL SP. Z O.O. str. 74 OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 63

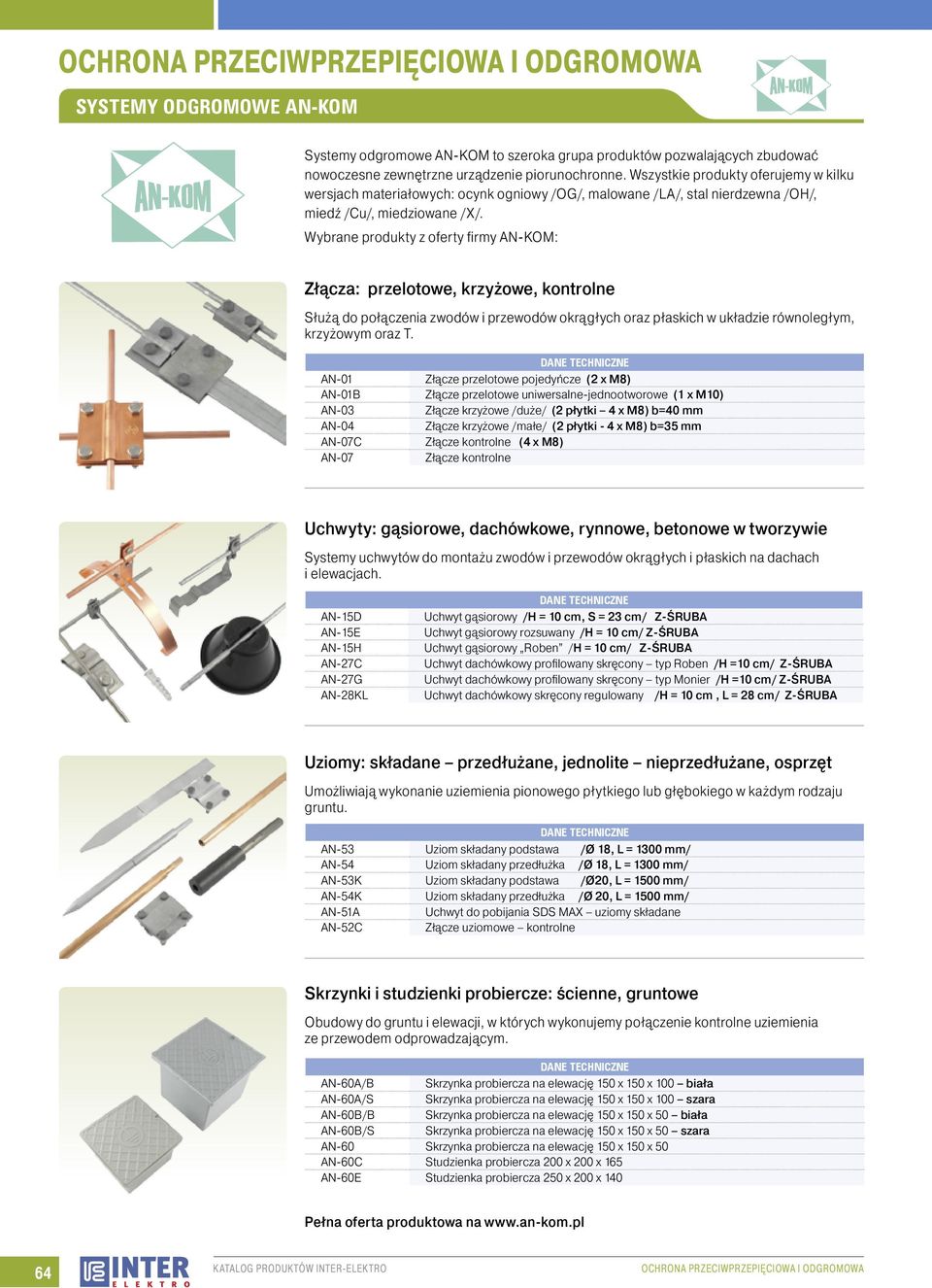

2 SYSTEMY ODGROMOWE AN-KOM Systemy odgromowe AN-KOM to szeroka grupa produktów pozwalających zbudować nowoczesne zewnętrzne urządzenie piorunochronne. Wszystkie produkty oferujemy w kilku wersjach materiałowych: ocynk ogniowy /OG/, malowane /LA/, stal nierdzewna /OH/, miedź /Cu/, miedziowane /X/. Wybrane produkty z oferty firmy AN-KOM: Złącza: przelotowe, krzyżowe, kontrolne Służą do połączenia zwodów i przewodów okrągłych oraz płaskich w układzie równoległym, krzyżowym oraz T. AN-01 Złącze przelotowe pojedyńcze (2 x M8) AN-01B Złącze przelotowe uniwersalne-jednootworowe (1 x M10) AN-03 Złącze krzyżowe /duże/ (2 płytki 4 x M8) b=40 mm AN-04 Złącze krzyżowe /małe/ (2 płytki - 4 x M8) b=35 mm AN-07C Złącze kontrolne (4 x M8) AN-07 Złącze kontrolne Uchwyty: gąsiorowe, dachówkowe, rynnowe, betonowe w tworzywie Systemy uchwytów do montażu zwodów i przewodów okrągłych i płaskich na dachach i elewacjach. AN-15D Uchwyt gąsiorowy /H = 10 cm, S = 23 cm/ Z-ŚRUBA AN-15E Uchwyt gąsiorowy rozsuwany /H = 10 cm/ Z-ŚRUBA AN-15H Uchwyt gąsiorowy Roben /H = 10 cm/ Z-ŚRUBA AN-27C Uchwyt dachówkowy profilowany skręcony typ Roben /H =10 cm/ Z-ŚRUBA AN-27G Uchwyt dachówkowy profilowany skręcony typ Monier /H =10 cm/ Z-ŚRUBA AN-28KL Uchwyt dachówkowy skręcony regulowany /H = 10 cm, L = 28 cm/ Z-ŚRUBA Uziomy: składane przedłużane, jednolite nieprzedłużane, osprzęt Umożliwiają wykonanie uziemienia pionowego płytkiego lub głębokiego w każdym rodzaju gruntu. AN-53 Uziom składany podstawa /Ø 18, L = 1300 mm/ AN-54 Uziom składany przedłużka /Ø 18, L = 1300 mm/ AN-53K Uziom składany podstawa /Ø20, L = 1500 mm/ AN-54K Uziom składany przedłużka /Ø 20, L = 1500 mm/ AN-51A Uchwyt do pobijania SDS MAX uziomy składane AN-52C Złącze uziomowe kontrolne Skrzynki i studzienki probiercze: ścienne, gruntowe Obudowy do gruntu i elewacji, w których wykonujemy połączenie kontrolne uziemienia ze przewodem odprowadzającym. AN-60A/B Skrzynka probiercza na elewację 150 x 150 x 100 biała AN-60A/S Skrzynka probiercza na elewację 150 x 150 x 100 szara AN-60B/B Skrzynka probiercza na elewację 150 x 150 x 50 biała AN-60B/S Skrzynka probiercza na elewację 150 x 150 x 50 szara AN-60 Skrzynka probiercza na elewację 150 x 150 x 50 AN-60C Studzienka probiercza 200 x 200 x 165 AN-60E Studzienka probiercza 250 x 200 x 140 Pełna oferta produktowa na 64 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

3 SYSTEMY ODGROMOWE AN-KOM Maszty / iglice Maszty wolnostojące tworzą strefę chronioną, przejmują i odprowadzają bezpośredni prąd pioruna do siatki zwodów. AN-80A AN-80G AN-81C AN-81H AN-82A AN-82D AN-82B AN-83C AN-90A AN-90C AN-90E Maszt odgromowy wolnostojący H = 1000 mm Maszt odgromowy wolnostojący H = 4000 mm Maszt odgromowy wolnostojący na trójnogu H = 5000 mm Maszt odgromowy wolnostojący na trójnogu H = mm Maszt odgromowy wolnostojący do klatek ochronnych H = 3000 mm Maszt odgromowy wolnostojący do klatek ochronnych H = 6000 mm Maszt odgromowy wolnostojący do klatek ochronnych H = 4000 mm Maszt odgromowy wolnostojący ze zwodem odsuniętym H = 5850 mm Iglica ścienno kominowa H=1000mm Iglica ścienno kominowa H=2000mm Iglica ścienno kominowa H=3000mm Zwody odsunięte Elementy do budowy zwodów odsuniętych na dachach i urządzeniach chronionych. AN-84D AN-83E AN-83F AN-83Z AN-83G AN-83H AN-83T AN-83U Rura wsporcza ø33 x L=1000mm Rura wsporcza ø33 x L=2000mm Drążek izolacyjny ø30 x 1000mm Iglica ø10 x 750mm /OH/ kpl. Drążek izolacyjny 790mm Drążek izolacyjny 1040mm Uchwyt drążka izolacyjnego z łącznikiem sztywnym (na rurę ø33 mm) Uchwyt przewodu odgromowego na końcu drążka izolacyjnego (drut ø8 mm) Urządzenia do prostowania przewodów okrągłych i płaskich. PR03 Prostowarka do drutu 9-rolkowa z korbą PRE04 Prostowarka elektryczna do drutu i bednarki typ 1 PRE05 Prostowarka elektryczna do drutu i bednarki typ 2 PRE06 Prostowarka elektryczna do drutu i bednarki typ 3 Prostowarki: ręczne, elektryczne Rury i przewody odgromowe Rury odgromowe służą do osłony przewodów odgromowych okrągłych w elewacji oraz płaskich (bednarki) w uziemieniu. AN-RO 20/14 Rura odgromowa 20/14 L=3m AN-RO 40/34 Rura odgromowa 40/34 L=3m AN-ZO 26/20 Złączka prosta do rur odgromowych 20/14 AN-ZO 46/40 Złączka prosta do rur odgromowych 40/34 AN-UR Uchwyt rury odgromowej 20/14 AN-AL8D Przewód odgromowy aluminiowy ø8 CU-8 Przewód odgromowy miedziany ø8 Pełna oferta produktowa na OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 65

4 66 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

5 Energetyka Członek stowarzyszenia STELEN w Poznaniu, licencjonowany producent konstrukcji energetycznych i stacji transformatorowych. Nasza oferta obejmuje: konstrukcje energetyczne LSN, LNN oraz PAS na przewody gołe i izolowane do montażu na słupach ZN, BSN i wirowych; konstrukcje stacji transformatorowych STS, STSpb, STSR-20/250, STSR-20/400, STSR-20/630; osprzęt oświetleniowy i sieciowy: złączki AL i AFL, wysięgniki, zaciski. Informacja na stronie Systemy odgromowe Pełny asortyment do instalacji odgromowych dostępny na stronie poniżej przedstawiamy przykładowe elementy Prostowarka do prostowania drutu miedzianego i ocynkowanego o przekroju 6, 7, 8 i 10 mm. Prostowarka Sonda Służy do wykonywania uziomu sztucznego pogrążanego. Zaostrzony grot stanowi pierwszy element zestawu uziomowego. Końcówka radełkowana przeznaczona do zamocowania sondy przedłużającej. Sonda ocynkowana ogniowo. L [mm] A [mm] CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAKOWANIU Sonda 0 20 uziomowa do wbijania ,560 luzem Sonda L-1500 pomiedziowana Służy do wykonywania uziomów pionowych pogrążanych. Grubość powłoki pomiedziowania na sondach wynosi do 250 mikronów. L [mm] A [mm] CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAKOWANIU Sonda 5/8 L-1500 pomiedziowana ,2 1,900 luzem Sonda 3/4 L-1500 pomiedziowana ,2 2,800 luzem Grot Całość utwardzona poprzez obróbkę cieplną hartowanie. Służy jako element prowadzący sondy uziomowej przedłuzającej. Całośc ocynkowana ogniowo. CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAKOWANIU Grot sondy uziomowej 0,080 luzem OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 67

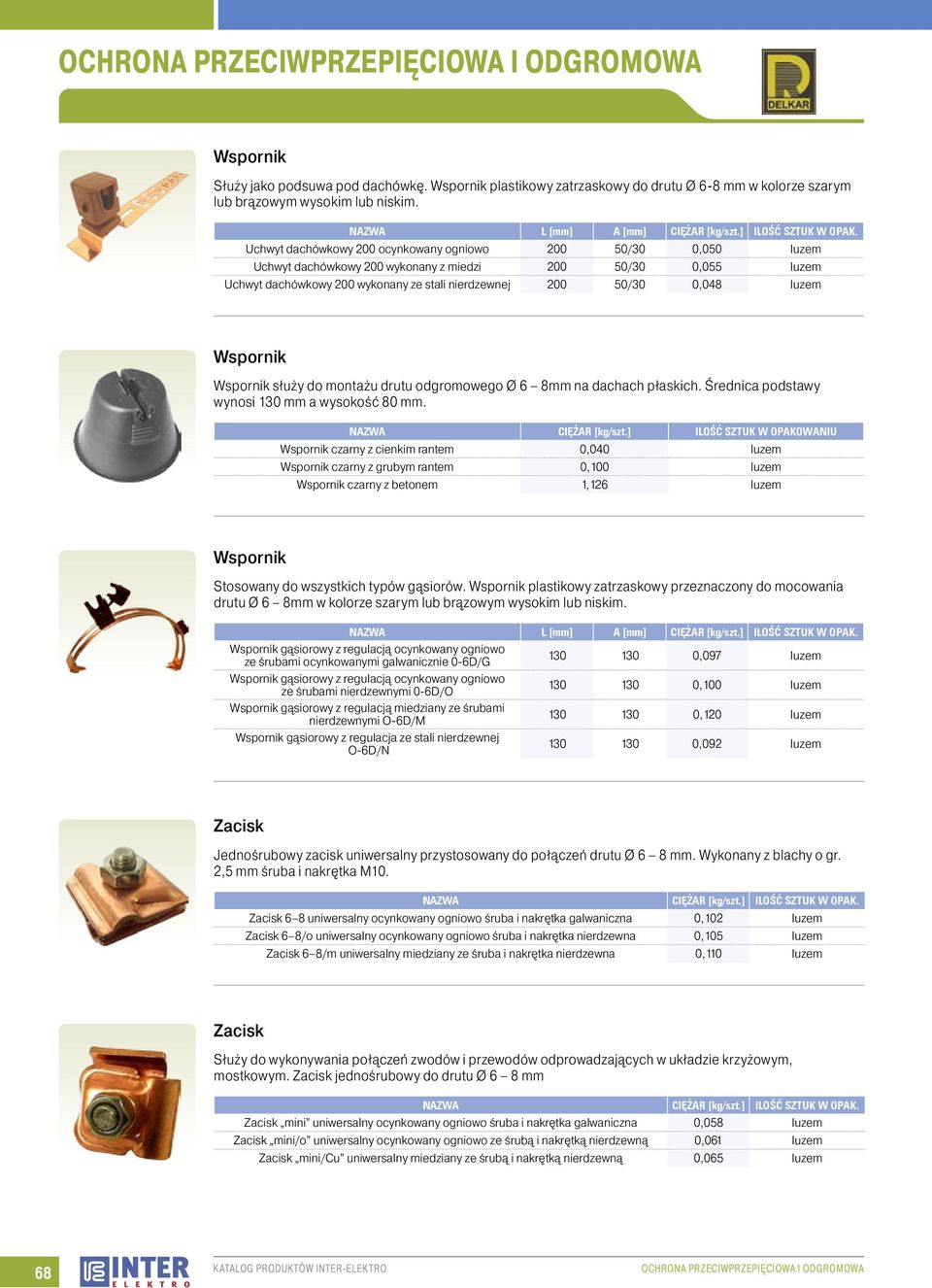

6 Wspornik Służy jako podsuwa pod dachówkę. Wspornik plastikowy zatrzaskowy do drutu Ø 6-8 mm w kolorze szarym lub brązowym wysokim lub niskim. L [mm] A [mm] CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAK. Uchwyt dachówkowy 200 ocynkowany ogniowo /30 0,050 luzem Uchwyt dachówkowy 200 wykonany z miedzi /30 0,055 luzem Uchwyt dachówkowy 200 wykonany ze stali nierdzewnej /30 0,048 luzem Wspornik Wspornik służy do montażu drutu odgromowego Ø 6 8mm na dachach płaskich. Średnica podstawy wynosi 130 mm a wysokość 80 mm. CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAKOWANIU Wspornik czarny z cienkim rantem 0,040 luzem Wspornik czarny z grubym rantem 0,100 luzem Wspornik czarny z betonem 1,126 luzem Wspornik Stosowany do wszystkich typów gąsiorów. Wspornik plastikowy zatrzaskowy przeznaczony do mocowania drutu Ø 6 8mm w kolorze szarym lub brązowym wysokim lub niskim. L [mm] A [mm] CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAK. Wspornik gąsiorowy z regulacją ocynkowany ogniowo ze śrubami ocynkowanymi galwanicznie 0-6D/G ,097 luzem Wspornik gąsiorowy z regulacją ocynkowany ogniowo ze śrubami nierdzewnymi 0-6D/O ,100 luzem Wspornik gąsiorowy z regulacją miedziany ze śrubami nierdzewnymi O-6D/M ,120 luzem Wspornik gąsiorowy z regulacja ze stali nierdzewnej O-6D/N ,092 luzem Zacisk Jednośrubowy zacisk uniwersalny przystosowany do połączeń drutu Ø 6 8 mm. Wykonany z blachy o gr. 2,5 mm śruba i nakrętka M10. CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAK. Zacisk 6 8 uniwersalny ocynkowany ogniowo śruba i nakrętka galwaniczna 0,102 luzem Zacisk 6 8/o uniwersalny ocynkowany ogniowo śruba i nakrętka nierdzewna 0,105 luzem Zacisk 6 8/m uniwersalny miedziany ze śruba i nakrętka nierdzewna 0,110 luzem Zacisk Służy do wykonywania połączeń zwodów i przewodów odprowadzających w układzie krzyżowym, mostkowym. Zacisk jednośrubowy do drutu Ø 6 8 mm CIĘŻAR [kg/szt.] ILOŚĆ SZTUK W OPAK. Zacisk mini uniwersalny ocynkowany ogniowo śruba i nakrętka galwaniczna 0,058 luzem Zacisk mini/o uniwersalny ocynkowany ogniowo ze śrubą i nakrętką nierdzewną 0,061 luzem Zacisk mini/cu uniwersalny miedziany ze śrubą i nakrętką nierdzewną 0,065 luzem 68 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

7 SYSTEMY ODGROMOWE ELKO-BIS ELKO-BIS SYSTEMY ODGROMOWE SP. Z O.O. W ofercie firmy ELKO-BIS znajdują się wszystkie niezbędne elementy i akcesoria do montażu profesjonalnych systemów odgromowych: blisko 1000 złącz, uchwytów, wsporników, masztów, uziomów, iglic oraz drut, bednarka i szereg akcesoriów. Elementy dostępne są w różnych wersjach materiałowych i kolorystycznych. Firma posiada certyfikowany system zarządzania jakością ISO 9001:2008, a wyroby certyfikowane są znakiem bezpieczeństwa B oraz przebadane na zgodność z normą PN-EN :2010. Oferujemy także bezpłatne narzędzia wspomagające projektowanie, w tym program ELKO-BIS CAD. Pełny katalog na Służy do wykonywania uziemień pionowych wbijanych. Wybrane uziomy z oferty ELKO-BIS: T uziom kompletny 3-metrowy TERRA-GROM wzór chroniony prawem patentowym! 41.1 OC uziom kompletny 3-metrowy cynkowany 41.1 MI uziom kompletny 3-metrowy miedziowany 40.3 uziom profilowy Uziom Służy do ochrony urządzeń lub elementów dachu. Maszty ELKO-BIS posiadają badania odporności wiatrowej i nie wymagają dodatkowych odciągów. Wybrane maszty z oferty ELKO-BIS: maszt 10-metrowy na podstawie pięcioramiennej 65.7 maszt 7-metrowy na trójnogu 65.5 maszt 5-metrowy na trójnogu 65.4 Zi maszt 4-metrowy ze zwodem izolowanym 43.3 maszt 3-metrowy z podstawą betonową 43.1 maszt 1-metrowy z podstawą betonową Maszt Uchwyt betonowy w tworzywie z dnem plastikowym Służy do prowadzenia drutu na dachach płaskich. Posiada spód z tworzywa. Wybrane uchwyty betonowe z oferty ELKO-BIS: 30.1 D PL uchwyt betonowy w tworzywie z denkiem plastikowym 29.1 uchwyt betonowy 30.1 uchwyt betonowy w tworzywie 29.1K uchwyt betonowy do korytek kablowych (5kg) Obudowa na złącze kontrolne do gruntu Wykorzystywana przy montażu złącz kontrolnych. Posiada duża wytrzymałość mechaniczną. Konstrukcja modułowa pozwala na regulację głębokości obudowa na złącze kontrolne do gruntu 68.4/B skrzynka kontrolna do elewacji z regulacją głębokości osadzenia biała 68.3 Ni drzwiczki rewizyjne ze stali nierdzewnej 49.1 obudowa na złącze kontrolne do gruntu OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 69

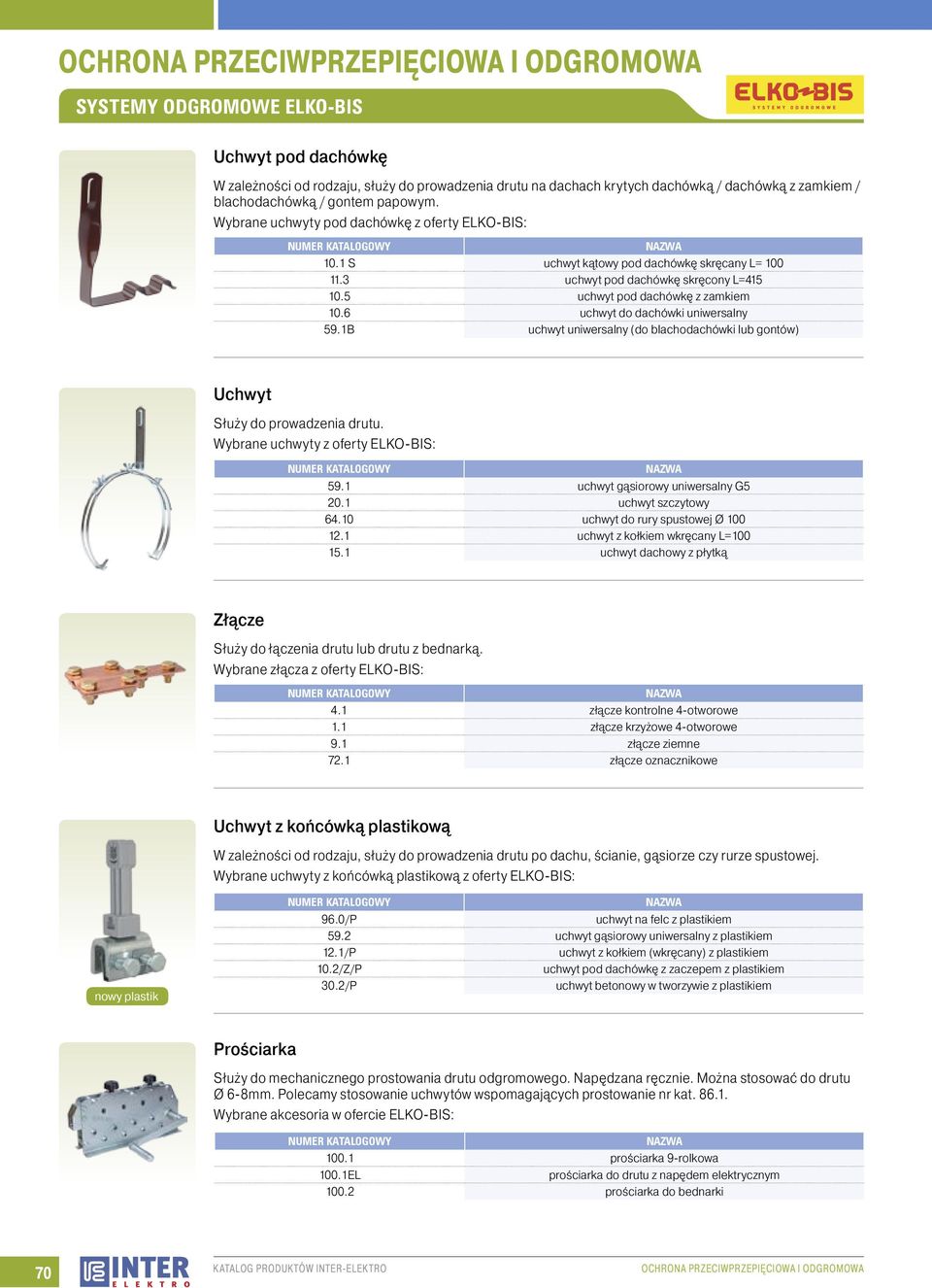

8 SYSTEMY ODGROMOWE ELKO-BIS Uchwyt pod dachówkę W zależności od rodzaju, służy do prowadzenia drutu na dachach krytych dachówką / dachówką z zamkiem / blachodachówką / gontem papowym. Wybrane uchwyty pod dachówkę z oferty ELKO-BIS: 10.1 S uchwyt kątowy pod dachówkę skręcany L= uchwyt pod dachówkę skręcony L= uchwyt pod dachówkę z zamkiem 10.6 uchwyt do dachówki uniwersalny 59.1B uchwyt uniwersalny (do blachodachówki lub gontów) Uchwyt Służy do prowadzenia drutu. Wybrane uchwyty z oferty ELKO-BIS: 59.1 uchwyt gąsiorowy uniwersalny G uchwyt szczytowy uchwyt do rury spustowej Ø uchwyt z kołkiem wkręcany L= uchwyt dachowy z płytką Złącze Służy do łączenia drutu lub drutu z bednarką. Wybrane złącza z oferty ELKO-BIS: 4.1 złącze kontrolne 4-otworowe 1.1 złącze krzyżowe 4-otworowe 9.1 złącze ziemne 72.1 złącze oznacznikowe Uchwyt z końcówką plastikową W zależności od rodzaju, służy do prowadzenia drutu po dachu, ścianie, gąsiorze czy rurze spustowej. Wybrane uchwyty z końcówką plastikową z oferty ELKO-BIS: nowy plastik 96.0/P uchwyt na felc z plastikiem 59.2 uchwyt gąsiorowy uniwersalny z plastikiem 12.1/P uchwyt z kołkiem (wkręcany) z plastikiem 10.2/Z/P uchwyt pod dachówkę z zaczepem z plastikiem 30.2/P uchwyt betonowy w tworzywie z plastikiem Prościarka Służy do mechanicznego prostowania drutu odgromowego. Napędzana ręcznie. Można stosować do drutu Ø 6-8mm. Polecamy stosowanie uchwytów wspomagających prostowanie nr kat Wybrane akcesoria w ofercie ELKO-BIS: prościarka 9-rolkowa 100.1EL prościarka do drutu z napędem elektrycznym prościarka do bednarki 70 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

9 SYSTEMY ODGROMOWE ELKO-BIS OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 71

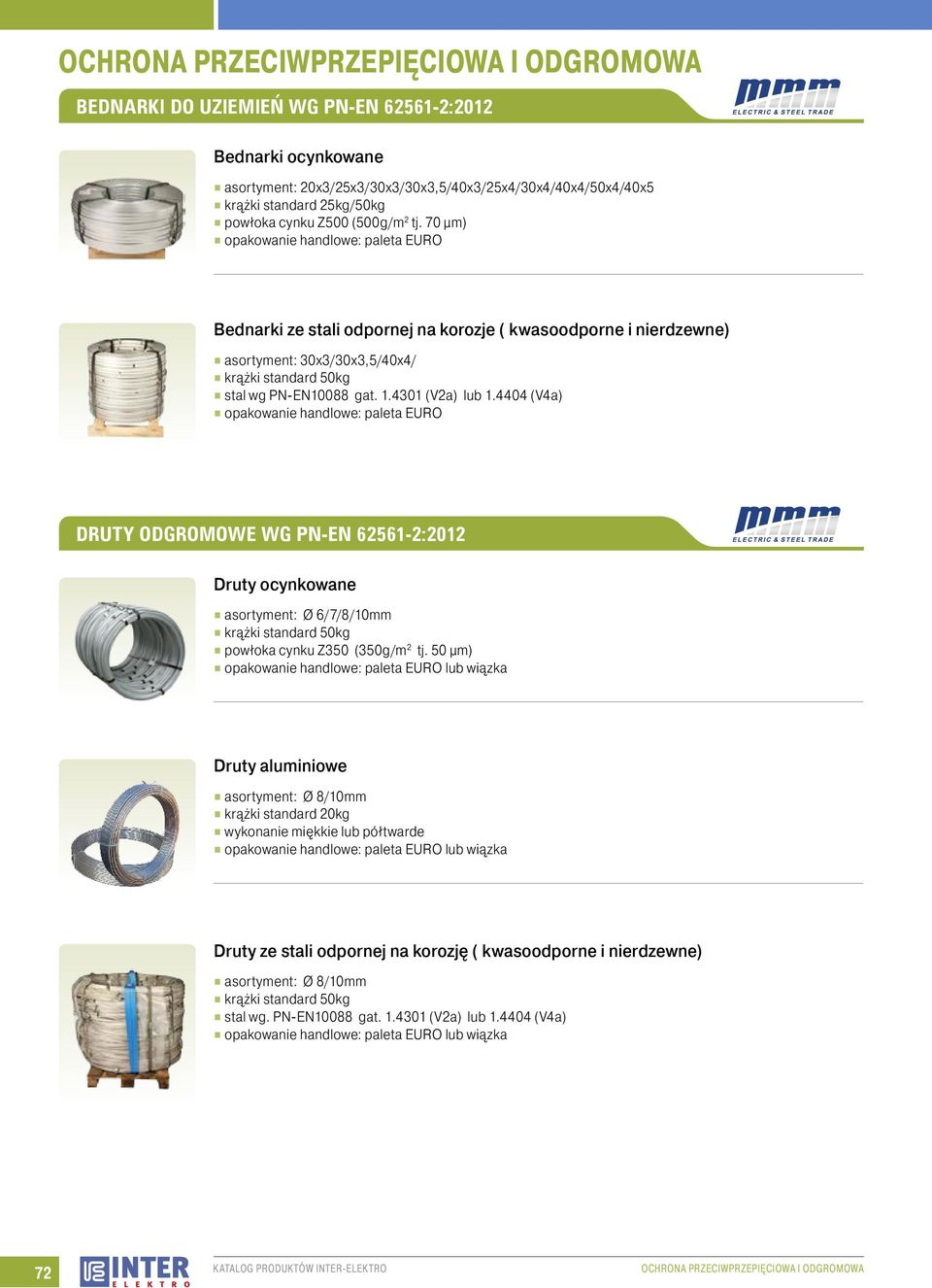

10 BEDNARKI DO UZIEMIEŃ WG PN-EN :2012 Bednarki ocynkowane asortyment: 20x3/25x3/30x3/30x3,5/40x3/25x4/30x4/40x4/50x4/40x5 krążki standard 25kg/50kg powłoka cynku Z500 (500g/m 2 tj. 70 µm) opakowanie handlowe: paleta EURO Bednarki ze stali odpornej na korozje ( kwasoodporne i nierdzewne) asortyment: 30x3/30x3,5/40x4/ krążki standard 50kg stal wg PN-EN10088 gat (V2a) lub (V4a) opakowanie handlowe: paleta EURO DRUTY ODGROMOWE WG PN-EN :2012 Druty ocynkowane asortyment: Ø 6/7/8/10mm krążki standard 50kg powłoka cynku Z350 (350g/m 2 tj. 50 µm) opakowanie handlowe: paleta EURO lub wiązka Druty aluminiowe asortyment: Ø 8/10mm krążki standard 20kg wykonanie miękkie lub półtwarde opakowanie handlowe: paleta EURO lub wiązka Druty ze stali odpornej na korozję ( kwasoodporne i nierdzewne) asortyment: Ø 8/10mm krążki standard 50kg stal wg. PN-EN10088 gat (V2a) lub (V4a) opakowanie handlowe: paleta EURO lub wiązka 72 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

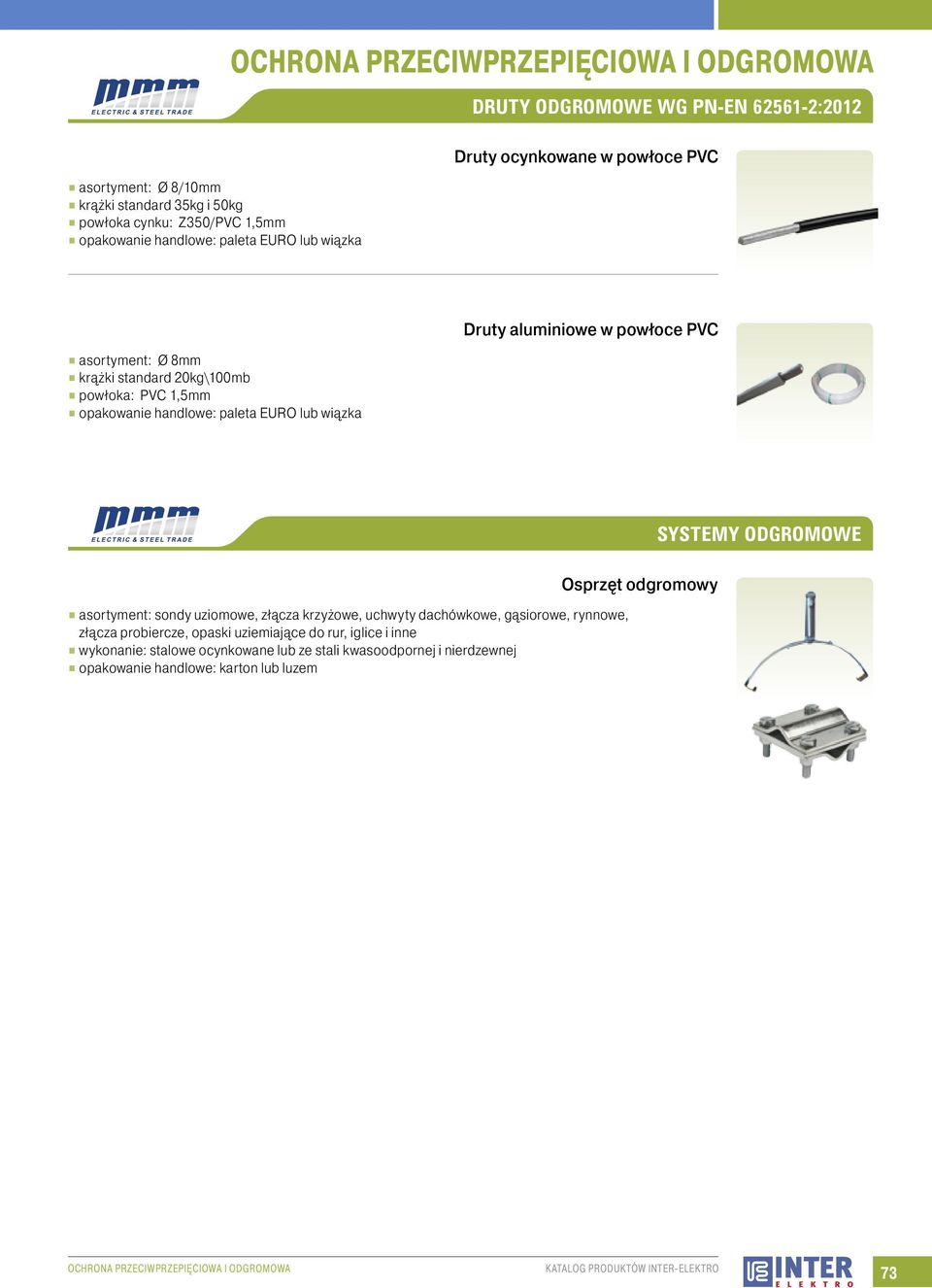

11 DRUTY ODGROMOWE WG PN-EN :2012 asortyment: Ø 8/10mm krążki standard 35kg i 50kg powłoka cynku: Z350/PVC 1,5mm opakowanie handlowe: paleta EURO lub wiązka Druty ocynkowane w powłoce PVC asortyment: Ø 8mm krążki standard 20kg\100mb powłoka: PVC 1,5mm opakowanie handlowe: paleta EURO lub wiązka Druty aluminiowe w powłoce PVC SYSTEMY ODGROMOWE asortyment: sondy uziomowe, złącza krzyżowe, uchwyty dachówkowe, gąsiorowe, rynnowe, złącza probiercze, opaski uziemiające do rur, iglice i inne wykonanie: stalowe ocynkowane lub ze stali kwasoodpornej i nierdzewnej opakowanie handlowe: karton lub luzem Osprzęt odgromowy OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 73

12 SYSTEMY ODGROMOWE PAWBOL Jedną z kluczowych grup asortymentowych w ofercie Pawbol stanowi grupa profesjonalnych systemów odgromowych, których firma Pawbol jest producentem od 20 lat. W swojej ofercie Pawbol posiada szeroki wachlarz elementów instalacji odgromowej w wersji ocynkowanej ogniowo złącza, uchwyty, uziomy, maszty odgromowe, puszki odgromowe. Wysoką jakość produktów i usług potwierdza certyfikat ISO 9001:2008, wdrożony w 2002 roku. Wszystkie produkty instalacji odgromowej zgodne są z wymaganiami zawartymi w normach PN EN , PN EN , PN EN i PN EN Pełna oferta instalacji odgromowej Pawbol na Złącza (przelotowe, rynnowe, krzyżowe, kontrolne) R.8001 Złącze przelotowe pojedyncze, zacisk 2 śruby M8 R.8002 Złącze przelotowe podwójne, zacisk 2 śruby M8 R.8050 Złącze przelotowe 1-otworowe, zacisk 1 śruba M8 R.8003 Złącze krzyżowe duże, dwie płytki 4 x M8 R.8004 Złącze krzyżowe duże, trzy płytki 4 x M8 R.8052 Złącze krzyżowe małe, dwie płytki 4 x M8 R.8295 Złącze uniwersalne, trzy płytki 4 x M8 R.8293 Złącze rynnowe skręcane, zacisk przez dogięcie R.8006 Złącze kontrolne, zacisk 4 śruby M8 R.8060 Złącze kontrolne, zacisk 4 śruby M8 Uchwyty (dachówkowe, dachowe, gąsiorowe, naciągowe, na blachę, uniwersalne) R.8089 Uchwyt dachówkowy, skręcony regulowany, zacisk 2 śruby M6 R.8084 Uchwyt dachówkowy regulowany, zacisk przez dogięcie R.8066 Uchwyt dachowy, szczytowy, zacisk przez dogięcie R.8067 Uchwyt betonowy w tworzywie owalny R.8073 Uchwyt betonowy w tworzywie okrągły R.8109 Uchwyt z kołkiem rozporowym M12, zacisk 2 śruby M6, długość 100 mm R.8237 Uchwyt do bednarki R.8077 Uchwyt gąsiorowy, zacisk 2 śruby M8 R.8081 Uchwyt gąsiorowy Roben, zacisk przez dogięcie R.8241 Uchwyt gąsiorowy, rozsuwany max, zacisk przez dogięcie Opaski uziemiające R.8183 Opaska uziemiająca 1/8-6", długość 600mm R.8182 Opaska uziemiająca 1/8-4", długość 425mm R.8181 Opaska uziemiająca 1/8-1,5", długość 205mm R.8180 Opaska uziemiająca 1/8-3/8", długość 135mm Uziomy R.8055 Uziom składany (iglica) 3 metry, złącze krzyżowe + podstawa + przedłużka możliwość zakupu pojedynczych części uziomu R.8136 (R.8137, R.8138) Uziomy teowe wbijane 1-metrowy (1,5-metrowy, 2-metrowy) Maszty odgromowe R.8310 Maszt odgromowy wolnostojący, wysokość 1 metr R.8306 Maszt odgromowy wolnostojący na trójnogu, wysokość 8 metrów R.8308 Maszt odgromowy wolnostojący na trójnogu, do klatek ochronnych, wysokość 4 metry Puszka odgromowa i studzienki kontrolno-pomiarowe R.8145 Puszka do złącza odgromowego z płynną regulacją głębokości R.8170 Studzienka gruntowa mała o wymiarach 198/198/200 mm R.8171 Studzienka gruntowa uszczelniona o wymiarach 285/285/233 mm R.8172 Studzienka gruntowa duża o wymiarach 290/290/296 mm 74 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA

13 OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA KATALOG PRODUKTÓW INTER-ELEKTRO 75

14 76 KATALOG PRODUKTÓW INTER-ELEKTRO OCHRONA PRZECIWPRZEPIĘCIOWA I ODGROMOWA
