ODPADÓW OPAKOWANIOWYCH. A d r e s : DZIAŁKA NR GEOD.70/1 UL.EKOLOGICZNA 1 BIAŁA PODLASKA Opis robót : ROBOTY ELEKTRYCZNE Data : Str: 1

Transkrypt

1 B u d o w a : BIAŁA PODLASKA O b i e k t : WIATA PRZYGOTOWANIA DO RECYKLINGU ODPADÓW OPAKOWANIOWYCH A d r e s : DZIAŁKA NR GEOD.70/1 UL.EKOLOGICZNA 1 BIAŁA PODLASKA Data : Str: 1 1. STAN : INSTALACJE ELEKTRYCZNE 1. ELEMENT : DEMONTAś Poz. 1. KNR IZOiEPB ORGBUD W-wa DemontaŜ złącza kablowego ZK-3a 2. ELEMENT : ZASILANIE Poz. 2. KNR IZOiEPB ORGBUD W-wa MontaŜ złącza kablowego ZK-3a (z demontaŝu) Poz. 3. KNR IZOiEPB ORGBUD W-wa Ręczne kopanie rowów dla kabli w gruncie kat.iii, przy szerokości dna wykopu do 0,4 m i głębokości rowu do 0,8 m Poz. 4. KNR IZOiEPB ORGBUD W-wa Ręczne zasypywanie rowów dla kabli w gruncie kat.iii, przy szerokości dna wykopu do 0,4 m i głębokości rowu do 0,6 m Poz. 5. KNR IZOiEPB ORGBUD W-wa Nasypanie warstwy piasku na dnie rowu kablowego o szerokości: do 0.4 m Poz. 6. KNR IZOiEPB ORGBUD W-wa Ręczne układanie w rowach kablowych, kabli wieloŝyłowych o masie: ponad 0.5 do 1.0 kg/m, z przykryciem folią 30,000 m 60,000 m 30,000 m 32,000 m

2 ELEMENT : 2. ZASILANIE Data : Str: 2 Poz. 7. KNR IZOiEPB ORGBUD W-wa MontaŜ muf przelotowych z rur termokurczliwych, na kablach energetycznych z Ŝyłami aluminiowymi o izolacji i powłoce z tworzyw sztucznych, na napięcie do 1 kv, o przekroju Ŝył: ponad 25 do 70 mm2, kabel wieloŝyłowy Poz. 8. KNR WACETOB Warszawa MontaŜ koncówek, przez zaciskanie, na Ŝyłach o przekroju: powyŝej 16 do 50 mm2 4,000 szt 3. ELEMENT : LINIA ZASILAJĄCA Poz. 9. KNR IZOiEPB ORGBUD W-wa MontaŜ uchwytów pod rury winidurowe układane pojedynczo, z przygotowaniem podłoŝa przy uŝyciu sprzętu mechanicznego i z umocowaniem uchwytów przez : przykręcenie do konstrukcji Poz. 10. KNR IZOiEPB ORGBUD W-wa Rury winidurowe gładkie (sztywne) układane n.t. na gotowych uchwytach, rodzaj i średnica rur : RL 47 mm Poz. 11. KNR IZOiEPB ORGBUD W-wa Rury winidurowe gładkie (sztywne) układane n.t. na gotowych uchwytach, rodzaj i średnica rur : RL 22 mm Poz. 12. KNR IZOiEPB ORGBUD W-wa Przewody w powłoce polwinitowej wciągane do rur -NHXH FE180/E90 4x25mm2 Poz. 13. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - HDGs FE180/PH90 3x1,5mm2 13,000 m 10,000 m 3,000 m 12,000 m 3,000 m 4. ELEMENT : TABLICE

3 ELEMENT : 4. TABLICE Data : Str: 3 Poz. 14. KNR IZOiEPB ORGBUD W-wa MontaŜ, z przykręceniem konstrukcji do gotowego podłoŝa tablicy TR Poz. 15. KNR IZOiEPB ORGBUD W-wa MontaŜ, z przykręceniem konstrukcji do gotowego podłoŝa przycisku ppoŝ. 5. ELEMENT : UKŁADANIE PRZEWODÓW Poz. 16. KNR IZOiEPB ORGBUD W-wa MontaŜ uchwytów pod rury winidurowe układane pojedynczo, z przygotowaniem podłoŝa przy uŝyciu sprzętu mechanicznego i z umocowaniem uchwytów przez : przykręcenie do konstrukcji Poz. 17. KNR IZOiEPB ORGBUD W-wa Rury winidurowe gładkie (sztywne) układane n.t. na gotowych uchwytach, rodzaj i średnica rur : RL 21 mm Poz. 18. KNR IZOiEPB ORGBUD W-wa Rury winidurowe gładkie (sztywne) układane n.t. na gotowych uchwytach, rodzaj i średnica rur : RL 28 mm Poz. 19. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - łączny przekrój Ŝył: do 6 mm2 Cu - YDY 2x1,5 750V Poz. 20. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - łączny przekrój Ŝył: do 6 mm2 Cu - YDY 3x1,5 750V Poz. 21. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - łączny przekrój Ŝył: do 6 mm2 Cu - YDY 5x1,5 750V Poz. 22. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - łączny przekrój Ŝył: ponad 6 do 12 mm2 Cu - YDY 3x2,5 750V ,000 m 50,000 m 30,000 m 60,000 m

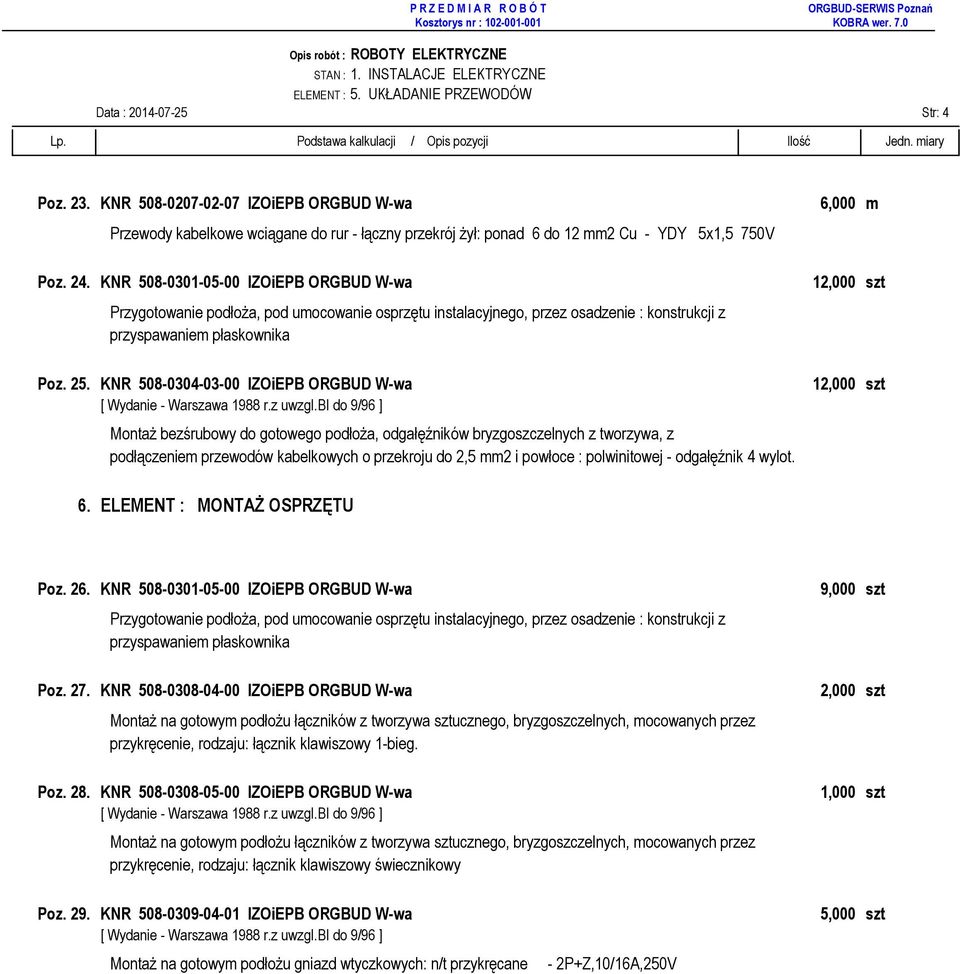

4 ELEMENT : 5. UKŁADANIE PRZEWODÓW Data : Str: 4 Poz. 23. KNR IZOiEPB ORGBUD W-wa Przewody kabelkowe wciągane do rur - łączny przekrój Ŝył: ponad 6 do 12 mm2 Cu - YDY 5x1,5 750V Poz. 24. KNR IZOiEPB ORGBUD W-wa Przygotowanie podłoŝa, pod umocowanie osprzętu instalacyjnego, przez osadzenie : konstrukcji z przyspawaniem płaskownika Poz. 25. KNR IZOiEPB ORGBUD W-wa MontaŜ bezśrubowy do gotowego podłoŝa, odgałęźników bryzgoszczelnych z tworzywa, z podłączeniem przewodów kabelkowych o przekroju do 2,5 mm2 i powłoce : polwinitowej - odgałęźnik 4 wylot. 12,000 szt 12,000 szt 6. ELEMENT : MONTAś OSPRZĘTU Poz. 26. KNR IZOiEPB ORGBUD W-wa Przygotowanie podłoŝa, pod umocowanie osprzętu instalacyjnego, przez osadzenie : konstrukcji z przyspawaniem płaskownika Poz. 27. KNR IZOiEPB ORGBUD W-wa MontaŜ na gotowym podłoŝu łączników z tworzywa sztucznego, bryzgoszczelnych, mocowanych przez przykręcenie, rodzaju: łącznik klawiszowy 1-bieg. Poz. 28. KNR IZOiEPB ORGBUD W-wa MontaŜ na gotowym podłoŝu łączników z tworzywa sztucznego, bryzgoszczelnych, mocowanych przez przykręcenie, rodzaju: łącznik klawiszowy świecznikowy 9,000 szt 2,000 szt Poz. 29. KNR IZOiEPB ORGBUD W-wa MontaŜ na gotowym podłoŝu gniazd wtyczkowych: n/t przykręcane - 2P+Z,10/16A,250V 5,000 szt

5 ELEMENT : 6. MONTAś OSPRZĘTU Data : Str: 5 Poz. 30. KNR IZOiEPB ORGBUD W-wa MontaŜ na gotowym podłoŝu gniazd wtyczkowych: wodoszcz. przykręcanych - 3-bieg.z uz.32a/10 7. ELEMENT : MONTAś OPRAW Poz. 31. KNR IZOiEPB ORGBUD W-wa Przygotowanie podłoŝa do mocowania opraw zawieszanych na płatwiach stalowych zetowych, w halach prefabrykowanych, za pomocą elementów systemu "U" i śrub M10x60-2 mocowania Poz. 32. KNR IZOiEPB ORGBUD W-wa MontaŜ na gotowym podłoŝu i podłączenie opraw świetlówkowych strugoodpornych, pyłoodpornych, pyłoszczelnych w obudowie metalowej, do oświetlenia pomieszczeń przemysłowych, rodzaju: zawieszane, końcowe 2x36W 8,000 kpl 8,000 szt 8. ELEMENT : INSTALCJA UZIEMIAJĄCA I POŁĄCZEŃ WYRÓWNAWCZYCH Poz. 33. KNR MontaŜ głównej szyny wyrównawczej Poz. 34. KNR IZOiEPB ORGBUD W-wa MontaŜ bednarki uziemiającej w budynkach w ciągach poziomych, na wspornikach mocowanych na cegle, kucie mechaniczne, przekrój bednarki: do 120 mm2 Poz. 35. KNR IZOiEPB ORGBUD W-wa Przewody wtynkowe układane w tynku na podłoŝu betonowym - LgYŜo6mm2 2,000 m 5,000 m 9. ELEMENT : INSTALCJA ODGROMOWA Poz. 36. KNR IZOiEPB ORGBUD W-wa

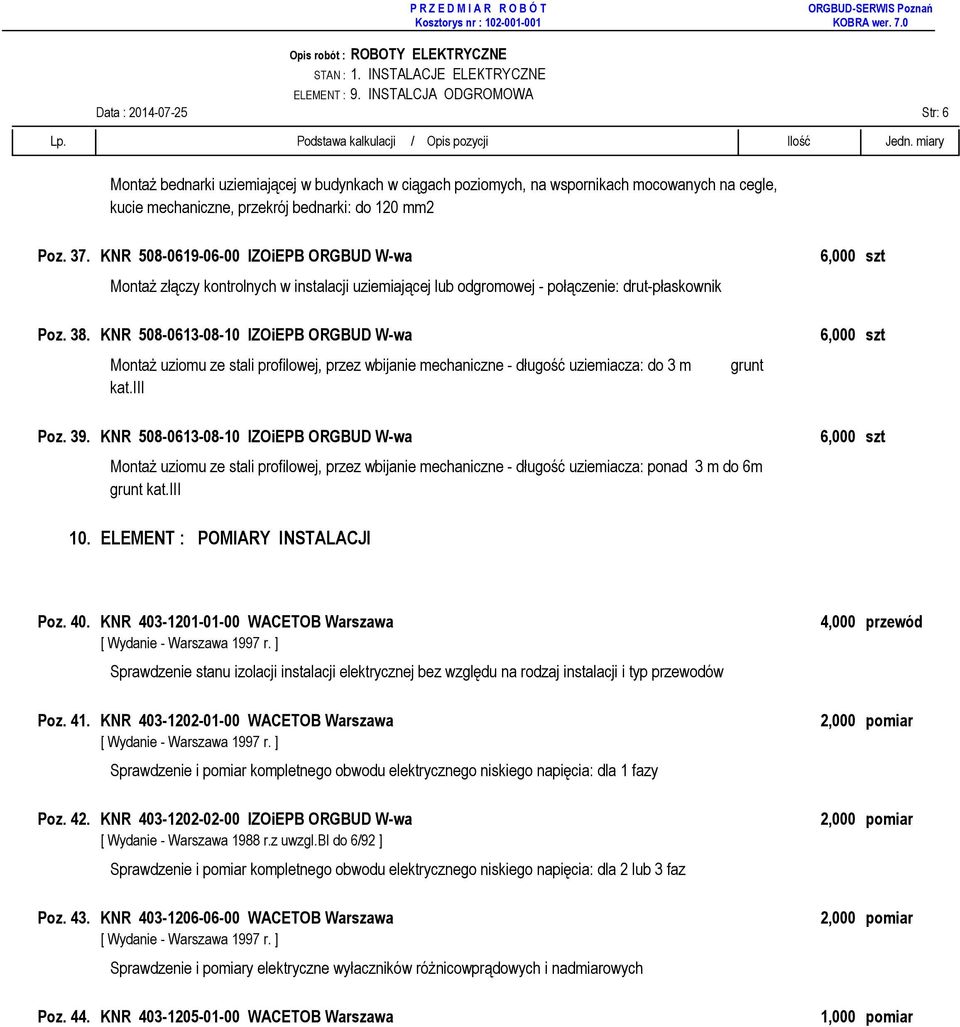

6 ELEMENT : 9. INSTALCJA ODGROMOWA Data : Str: 6 MontaŜ bednarki uziemiającej w budynkach w ciągach poziomych, na wspornikach mocowanych na cegle, kucie mechaniczne, przekrój bednarki: do 120 mm2 Poz. 37. KNR IZOiEPB ORGBUD W-wa MontaŜ złączy kontrolnych w instalacji uziemiającej lub odgromowej - połączenie: drut-płaskownik 6,000 szt Poz. 38. KNR IZOiEPB ORGBUD W-wa MontaŜ uziomu ze stali profilowej, przez wbijanie mechaniczne - długość uziemiacza: do 3 m kat.iii grunt 6,000 szt Poz. 39. KNR IZOiEPB ORGBUD W-wa MontaŜ uziomu ze stali profilowej, przez wbijanie mechaniczne - długość uziemiacza: ponad 3 m do 6m grunt kat.iii 6,000 szt 10. ELEMENT : POMIARY INSTALACJI Poz. 40. KNR WACETOB Warszawa Sprawdzenie stanu izolacji instalacji elektrycznej bez względu na rodzaj instalacji i typ przewodów Poz. 41. KNR WACETOB Warszawa Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia: dla 1 fazy Poz. 42. KNR IZOiEPB ORGBUD W-wa [ Wydanie - Warszawa 1988 r.z uwzgl.bi do 6/92 ] Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia: dla 2 lub 3 faz Poz. 43. KNR WACETOB Warszawa Sprawdzenie i pomiary elektryczne wyłaczników róŝnicowprądowych i nadmiarowych Poz. 44. KNR WACETOB Warszawa 4,000 przewód 2,000 pomiar 2,000 pomiar 2,000 pomiar 1,000 pomiar

7 ELEMENT : 10. POMIARY INSTALACJI Data : Str: 7 Badanie i pomiar uziemienia ochronnego lub roboczego: pierwszy pomiar Poz. 45. KNR IZOiEPB ORGBUD W-wa Badanie i pomiar instalacji odgromowej: pierwszy pomiar Poz. 46. KNR IZOiEPB ORGBUD W-wa Badanie i pomiar instalacji odgromowej: następny pomiar po pierwszym Poz. 47. KNR IZOiEPB ORGBUD W-wa Badanie linii kablowej - nn o ilości Ŝył do Koniec wydruku przedmiaru --- 1,000 pomiar 5,000 pomiar 1,000 odc
