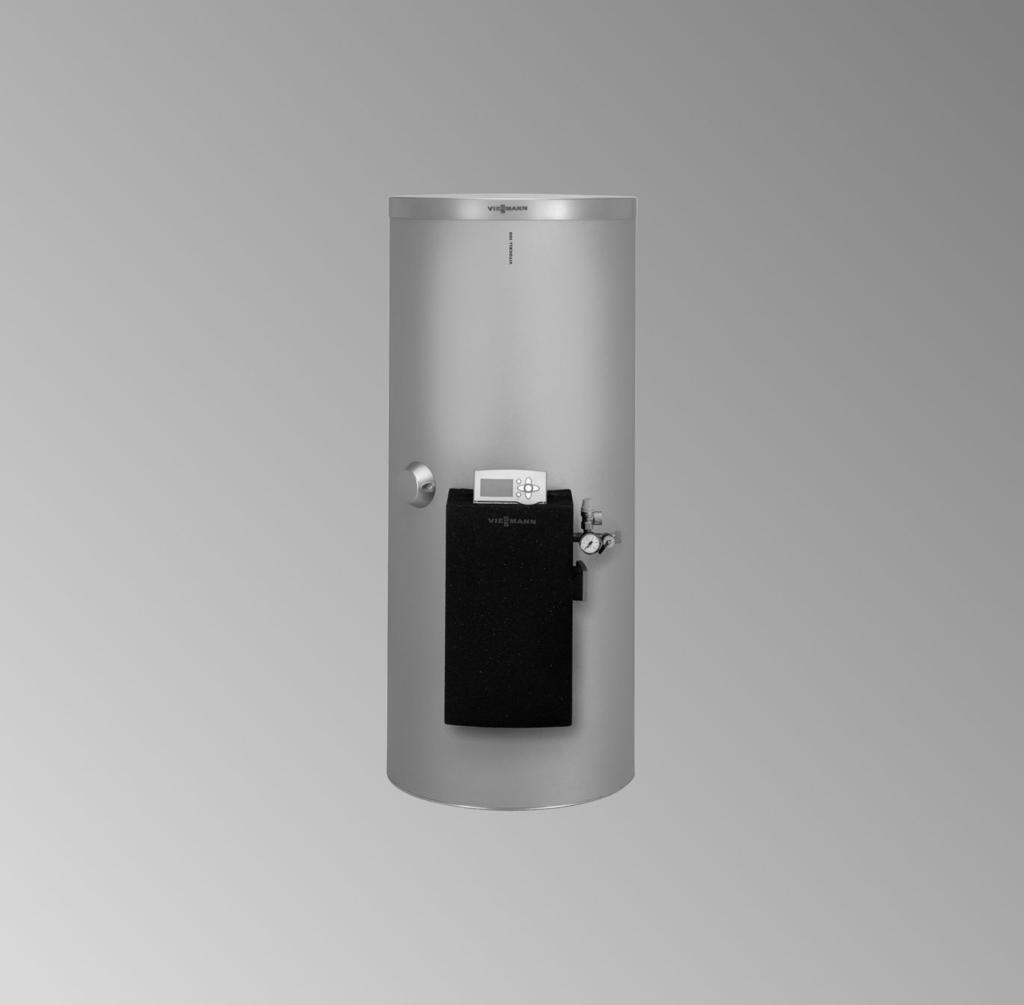

1 Instrukcja serwisowa dla wykwalifikowanego personelu VIESMANN Vitocell 100-B Vitocell 100-W Typ CVBA Biwalentny (dwuwężownicowy) pojemnościowy pogrzewacz wody z zestawem pompowym Solar-Divicon Wskazówki dotyczące ważności, patrz ostatnia strona VITOCELL 100-B VITOCELL 100-W 9/2012 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Niebezpieczeństwo Ten znak ostrzega przed niebezpieczeństwem zranienia.! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia zakładu gazowniczego. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE Jeżeli występuje zapach gazu Niebezpieczeństwo Ulatniający się gaz może spowodować eksplozję, a w jej następstwie ciężkie obrażenia. Nie palić! Nie dopuszczać do powstania otwartego ognia i tworzenia się iskier. Pod żadnym pozorem nie włączać ani nie wyłączać oświetlenia i urządzeń elektrycznych. Zamknąć zawór odcinający gaz. Otworzyć okna i drzwi. Ewakuować osoby z obszaru zagrożenia. Po opuszczeniu budynku zawiadomić zakład gazowniczy i energetyczny. Zasilanie prądowe budynku przerwać z bezpiecznego miejsca (z miejsca poza budynkiem). Podczas prac należy przestrzegać 2

3 Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa (ciąg dalszy) Jeżeli występuje zapach spalin Niebezpieczeństwo Wdychanie spalin może powodować zatrucia zagrażające życiu i zdrowiu. Wyłączyć instalację grzewczą z eksploatacji. Przewietrzyć pomieszczenie kotłowni. Zamknąć drzwi prowadzące do pomieszczeń mieszkalnych. Prace przy instalacji Jeśli instalacja zasilana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy zetknąć uziemione obiekty, np. rury grzewcze i przewodzące wodę, w celu odprowadzenia naładowania statycznego. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. Elementy dodatkowe, części zamienne i szybkozużywalne Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 5 Kolejne kroki w czynnościach roboczych... 6 Wykazy części Z modułem regulatora systemów solarnych, typ SM Z Vitosolic 100, typ SD Protokoły Dane techniczne Poświadczenia Deklaracja zgodności

5 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Podstawy obsługi Napełnianie pojemnościowego podgrzewacza wody Przegląd i konserwacja Wyłączanie instalacji z eksploatacji 5. Kontrola działania zaworów bezpieczeństwa 6. Kontrola prądu anody ochronnej przy pomocy przyrządu do kontroli anod Czyszczenie wnętrza pojemnościowego podgrzewacza wody Kontrola i wymiana (w razie konieczności) anody magnezowej Ponowne uruchomienie pojemnościowego podgrzewacza wody Kontrola szczelności przyłączy po stronie wody 11. Wymiana Vitosolic 100/modułu regulatora systemów solarnych

6 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych Podstawy obsługi Pozycja zaworów kulowych Zawór kulowy na przewodzie zasilającym i powrotnym wody grzewczej systemu solarnego w obrębie zestawu pompowego Solar-Divicon: Wzdłuż przewodu rurowego: otwarty Poprzecznie do przewodu rurowego: zamknięty Ustawienie pod kątem 45 do przewodu rurowego Zawór zwrotny klapowy otwarty Ustawienie pod kątem 45 (w prawą lub lewą stronę) potrzebne jest tylko do napełniania i opróżniania instalacji. Instrukcja serwisu kolektorów Vitosol Odpowietrzenie układu solarnego Odpowietrzanie możliwe jest przez zawór odpowietrzania znajdujący się na separatorze powietrza Ustawianie przepływu objętościowego po stronie solarnej W przypadku 3-stopniowej pompy obiegowej: Ustawianie za pośrednictwem przepływomierza na powrocie wody grzewczej instalacji solarnej. Pompa obiegowa o wysokiej wydajności: Całkowicie otworzyć zawór kulowy przepływomierza. Przepływ objętościowy regulowany jest elektronicznie. Płukanie i napełnianie Wykonywane przez zawór do napełniania na powrocie wody grzewczej w instalacji solarnej. Wskazówka Istnieje możliwość przyłączenia pompy ręcznej do napełniania układu solarnego (opcjonalnie, wyposażenie dodatkowe kolektorów słonecznych), aby zwiększyć ciśnienie po odpowietrzaniu. Napełnianie pojemnościowego podgrzewacza wody 1. Napełnić pojemnościowy podgrzewacz wody po stronie wody użytkowej. Wskazówka Jeżeli pojemnościowy podgrzewacz wody znajduje się pod ciśnieniem, dokręcić pokrywę kołnierzową momentem obrotowym wynoszącym 25 Nm. 2. Sprawdzić szczelność połączeń śrubowych po stronie wody grzewczej i użytkowej, w razie konieczności dokręcić. 3. Sprawdzić działanie zaworów bezpieczeństwa według danych producenta. 6

7 Przegląd i konserwacja Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zgodnie z normą DIN 1988, najpóźniej w dwa lata po uruchomieniu (później w razie potrzeby) należy przeprowadzić oględziny i (o ile to konieczne) czyszczenie. Wskazówka Dodatkowo zalecamy coroczną kontrolę wzrokową anody magnezowej (patrz strona 10). Kontrola prądu anody ochronnej przy pomocy przyrządu do kontroli anod DC A B 2. Zdjąć przewód masowy C z zacisku D. 3. Podłączyć szeregowo urządzenia pomiarowe między przewodem masowym C a zaciskiem D. Jeżeli zmierzona wartość prądu jest > 0,3 ma, anoda działa prawidłowo. Jeżeli zmierzona wartość jest < 0,3 ma lub jeśli występuje brak natężenia, anoda musi zostać poddana kontroli wzrokowej (patrz strona). 1. Zdemontować pokrywę A i izolację kołnierza B. Czyszczenie wnętrza pojemnościowego podgrzewacza wody Niebezpieczeństwo Woda użytkowa i grzewcza wypływająca w sposób niekontrolowany może doprowadzić do poparzeń i powstania szkód budowlanych. Przyłącza po stronie wody użytkowej i grzewczej wolno otwierać tylko wtedy, gdy podgrzewacz nie znajduje się pod ciśnieniem. 7

8 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 1. Opróżnić pojemnościowy podgrzewacz wody po stronie wody użytkowej. A B 1x 7x E! Uwaga Opróżnianie za pomocą pompy ssącej może doprowadzić do szkód materiałowych w przypadku zamkniętego króćca odpowietrzającego. Otworzyć odpowietrzanie na czas opróżniania. 2. Zdemontować pokrywę A, izolację kołnierza B i pokrywę kołnierzową E. D 3. Odłączyć pojemnościowy podgrzewacz wody od systemu przewodów rurowych, aby do systemu nie przedostały się środki czyszczące i zanieczyszczenia. 4. Za pomocą myjki wysokociśnieniowej usunąć luźne osady.! Uwaga Ostrza i ostre krawędzie urządzeń czyszczących mogą uszkodzić powierzchnię wewnętrzną podgrzewacza. Do czyszczenia wnętrza podgrzewacza stosować tylko przedmioty z tworzywa sztucznego. 8

9 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. Osady stałe, które nie dają się usunąć za pomocą myjki wysokociśnieniowej, można usunąć chemicznymi środkami czyszczącymi. Uwaga! Środki czyszczące z zawartością kwasu solnego mogą uszkodzić powłokę pojemnościowego podgrzewacza wody. Nie stosować takich środków czyszczących. Niebezpieczeństwo Pozostałości środków czyszczących mogą spowodować zatrucia. Uwzględnić informacje producenta środków czyszczących. 6. Całkowicie spłukać środek czyszczący. 7. Po czyszczeniu dokładnie wypłukać pojemnościowy podgrzewacz wody. 9

10 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola i wymiana (w razie konieczności) anody magnezowej F Sprawdzić anodę magnezową F. W przypadku stwierdzenia zmniejszenia się 7 anody do mm, zaleca się wymianę anody magnezowej. 10

11 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Ponowne uruchomienie pojemnościowego podgrzewacza wody 1. Ponownie przyłączyć pojemnościowy podgrzewacz wody do sieci przewodów rurowych. A 2. Założyć nową uszczelkę G na pokrywę kołnierzowąe. C D 1x B 7x E 3. Zamontować pokrywę kołnierzową E wraz z przewodem masowym C i dokręcić śruby z maks. momentem obrotowym 25 Nm. 4. Założyć przewód masowy C na zacisk D. G 5. Napełnić pojemnościowy podgrzewacz wody po stronie wody użytkowej, następnie dokręcić pokrywę kołnierzową E momentem obrotowym wynoszącym 25 Nm. 6. Zamontować izolację kołnierza B i pokrywę A. Wymiana Vitosolic 100/modułu regulatora systemów solarnych 1. Wyjąć izolację cieplną H do przodu. 2. Wyjąć Vitosolic 100 K do przodu. lub Wyjąć moduł regulatora systemów solarnych L do przodu. 3. Otworzyć obudowę regulatora i poluzować przewody elektryczne. Instrukcja montażu i serwisu Vitosolic 100/modułu regulatora systemów solarnych 4. Zamontować nowy regulator, postępując w odwrotnej kolejności. 11

12 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 5. Ustawić Vitosolic 100 w dostosowaniu do odpowiedniej pompy. Instrukcja montażu i serwisu Vitosolic 100/modułu regulatora systemów solarnych 12

13 Z modułem regulatora systemów solarnych, typ SM1 Wykazy części 0001 Nóżka regulacyjna 0002 Płaszcz zewnętrzny 0003 Tabliczka znamionowa 0004 Zamknięcie profilu krawędziowego, wewn Zamknięcie profilu krawędziowego, zewn Element mocujący 0007 Okładzina termoizolacyjna 0008 Pokrywa termoizolacyjna 0009 Zestaw uszczelek G U-rurka na zasilaniu instalacji solarnej 0011 Korek odpowietrzający G ½ 0012 Pierścieniowa złączka zaciskowa 0013 Element ustalający na powrocie instalacji solarnej 0014 Silnik pompy obiegowej obiegu solarnego 0015 Pompa obiegu solarnego 0016 Armatura zabezpieczająca 0017 Przepływomierz 0018 Zawór kulowy na powrocie instalacji solarnej 0019 Uchwyt zaworu kulowego, niebieski 0020 Uszczelka 21 x 30 x Uszczelka R ½ mieszacza 0022 Uchwyt mocujący 0023 Przewód KM-BUS dł. = 4500 mm 0024 Kolanko wkręcane na powrocie instalacji solarnej 0025 Moduł regulatora systemów solarnych, typ SM Przewód przyłączeniowy 0027 Przewód przyłączeniowy pompy obiegowej obiegu solarnego dł. = 800 mm 0028 Zasilający przewód elektryczny dł. = 4500 mm 0029 Czujnik temperatury cieczy w kolektorze NTC 0030 Czujnik temperatury wody w podgrzewaczu NTC 0031 Osłona górna 0032 Przedłużacz do czujnika temperatury cieczy w kolektorze dł. = 800 mm 0033 Izolacja kołnierza 0034 Kołnierz anody 0035 Odlewana anoda prętowa 0036 Uszczelka 0037 Mocowanie czujnika 0038 Zatyczka 0039 Naczynie zbiorcze instalacji solarnej 18 l, 10 bar 0040 Pokrywa G Elementy łączące 0042 Uchwyt 0043 Instrukcja montażu i serwisu modułu regulatora systemów solarnych, typ SM Instrukcja serwisu Vitocell Instrukcja montażu Vitocell

14 Wykazy części Z modułem regulatora systemów solarnych, typ SM1 (ciąg dalszy) Z Vitosolic 100, typ SD Nóżka regulacyjna 0002 Płaszcz zewnętrzny 0003 Tabliczka znamionowa 0004 Zamknięcie profilu krawędziowego, wewn Zamknięcie profilu krawędziowego, zewn Element mocujący 0007 Okładzina termoizolacyjna 0008 Pokrywa termoizolacyjna 0009 Zestaw uszczelek G U-rurka na zasilaniu instalacji solarnej 0011 Korek odpowietrzający G ½ 0012 Pierścieniowa złączka zaciskowa 0013 Element ustalający na powrocie instalacji solarnej 0014 Silnik pompy obiegowej obiegu solarnego 0015 Pompa obiegu solarnego 14

15 Wykazy części Z Vitosolic 100, typ SD1 (ciąg dalszy) 0016 Armatura zabezpieczająca 0017 Przepływomierz 0018 Zawór kulowy na powrocie instalacji solarnej 0019 Uchwyt zaworu kulowego, niebieski 0020 Uszczelka 21 x 30 x Uszczelka R ½ mieszacza 0022 Uchwyt mocujący 0023 Wspornik z elementem mocującym 0024 Kolanko wkręcane na powrocie instalacji solarnej 0025 Vitosolic 100, typ SD Element mocujący 0027 Przewód przyłączeniowy pompy obiegowej obiegu solarnego dł. = 800 mm 0028 Zasilający przewód elektryczny dł. = 4500 mm 0029 Czujnik temperatury cieczy w kolektorze NTC 0030 Czujnika temperatury wody w podgrzewaczu NTC dł. = 800 mm 0031 Osłona górna 0032 Przedłużacz z modułem przyłączeniowym 3-bieg., dł. = 500 mm 0033 Izolacja kołnierza 0034 Kołnierz anody 0035 Odlewana anoda prętowa 0036 Uszczelka 0037 Mocowanie czujnika 0038 Zatyczka 0039 Naczynie zbiorcze instalacji solarnej 18 l, 10 bar 0040 Pokrywa G Elementy łączące 0042 Uchwyt 0043 Przewód przyłączeniowy 0044 Instrukcja montażu Vitocell Instrukcja montażu i serwisu Vitosolic 100, typ SD Instrukcja serwisu Vitocell Instrukcja obsługi Vitosolic 100, typ SD1 15

16 Wykazy części Z Vitosolic 100, typ SD1 (ciąg dalszy)

17 Protokoły Protokoły dnia: przez: Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 17

18 Dane techniczne Dane techniczne Parametry produktu Pojemność podgrzewacza l 250 Ilość ciepła dyżurnego *1 kwh/24 h 0,89 q BS przy różnicy temp. 45 K V aux (objętość dyżurna) l 100 V sol (pojemność części solarnej) l 150 Dane techniczne z 3-stopniową pompą obiegową Pompa obiegowa (prod. Grundfos) Napięcie znamionowe V~ 230 Pobór mocy dla Stopień mocy I W 50 Stopień mocy II W 65 Stopień mocy III W 80 Przepływomierz l/min 2 do 15 Zawór bezpieczeństwa (instalacji solarnej) bar 6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Charakterystyka 3-stopniowej pompy obiegowej Wysokość tłoczenia w m B A C D E 0 0 0,5 1,0 1,5 Wydajność tłoczenia w m³/h 2,0 A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Stopień mocy I D Stopień mocy II E Stopień mocy III Dane techniczne z pompą obiegową o wysokiej wydajności Pompa obiegowa (prod. Wilo) PARA 15/7 Napięcie znamionowe V~ 230 Pobór mocy *1 Parametr znormalizowany 18

19 Dane techniczne Dane techniczne (ciąg dalszy) min. W 3 maks. W 45 Przepływomierz l/min 2 do 15 Zawór bezpieczeństwa (instalacji solarnej) bar 6 Maks. temperatura robocza C 120 Maks. ciśnienie robocze bar 6 Charakterystyka pompy obiegowej o wysokiej wydajności Wysokość tłoczenia w m B D C 0 0 0,5 1,0 1,5 Wydajność tłoczenia w m³/h A 2,0 A Charakterystyka oporności B Dyspozycyjna wysokość tłoczenia C Moc minimalna D Moc maksymalna E Wydajność w trybie napełniania 19

20 Poświadczenia Deklaracja zgodności My, firma Viessmann Werke GmbH & Co KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że poniższy wyrób jest zgodny z następującymi normami: Vitocell 100-B, typ CVBA Vitocell 100-W, typ CVBA DIN 4753 Norma AD2000 EN Zgodnie z postanowieniami zawartymi w wytycznych, produkt ten został oznakowany symbolem _-0036: 2004/108/WE 97/23/WE 2006/95/WE Dane zgodne z dyrektywą dot. urządzeń ciśnieniowych (97/23/WE): ogrzewane urządzenie ciśnieniowe (zabezpieczone przed przegrzaniem) kategoria I i II zgodnie z załącznikiem II, wykres 2 moduły B i C 1 zgodnie z załącznikiem III materiały zgodnie z normą AD2000 według ekspertyzy indywidualnej i załącznika I, 4.2, b) stopień korozji według załącznika I, 2.2 i normy AD2000 Allendorf, dn. 1 września 2012 r. Viessmann Werke GmbH&Co KG z up. Manfred Sommer 20

21 21

22 22

23 23

24 Wskazówka dotycząca ważności Nr fabryczny: Viessmann Sp. z o.o. ul. Gen. Ziętka Mysłowice tel.: (0801) (32) mail: serwis@viessmann.pl Zmiany techniczne zastrzeżone!
