1 Multi 20 Multi 30 User manual e ( )

2 Copyright 2013 Nilfisk-Advance A/S

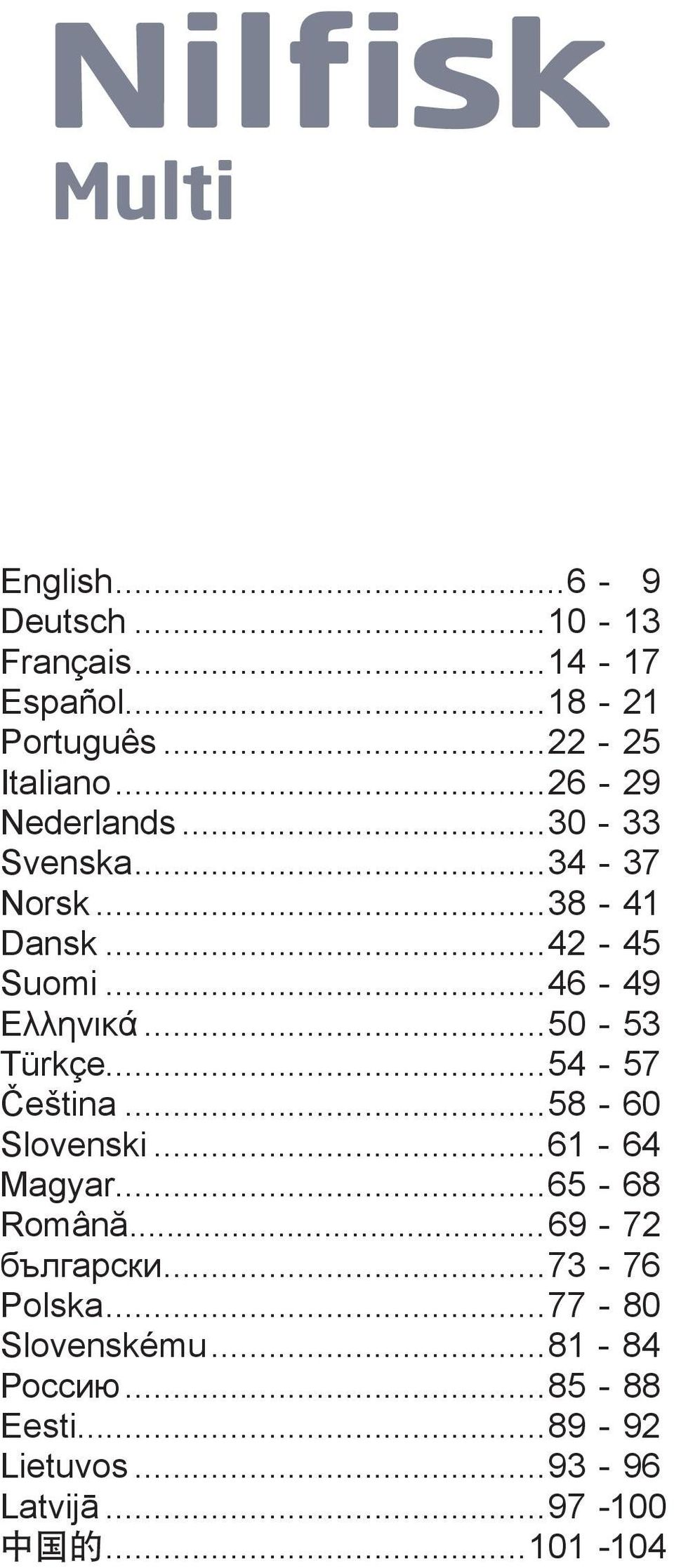

3 Multi English Deutsch Français Español Português Italiano Nederlands Svenska Norsk Dansk Suomi Ελληνικά Türkçe Čeština Slovenski Magyar Română български Polska Slovenskému Россию Eesti Lietuvos Latvijā

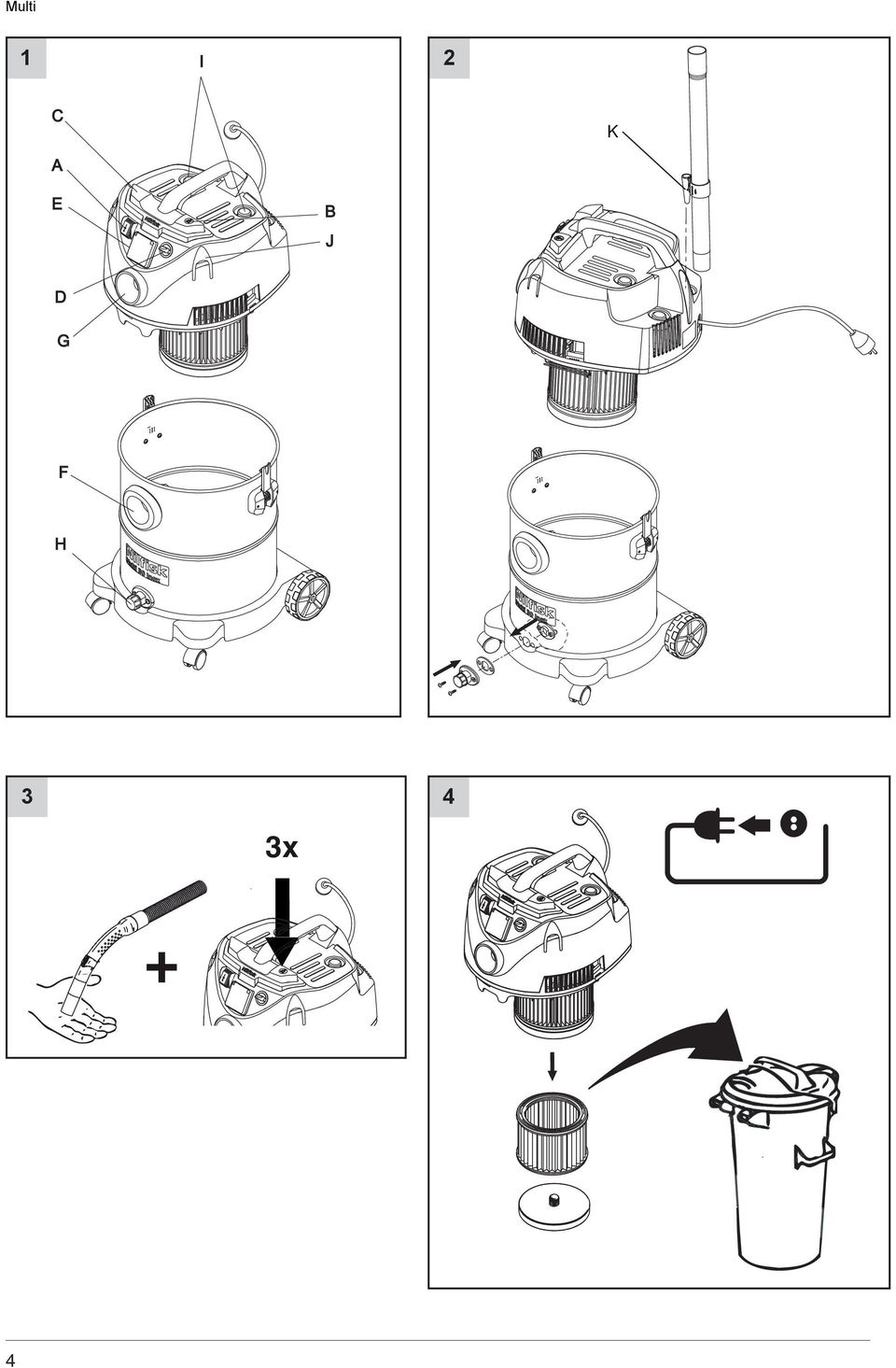

4 Multi 1 I 2 C K A E B J D G F H 3 4 3x + 4

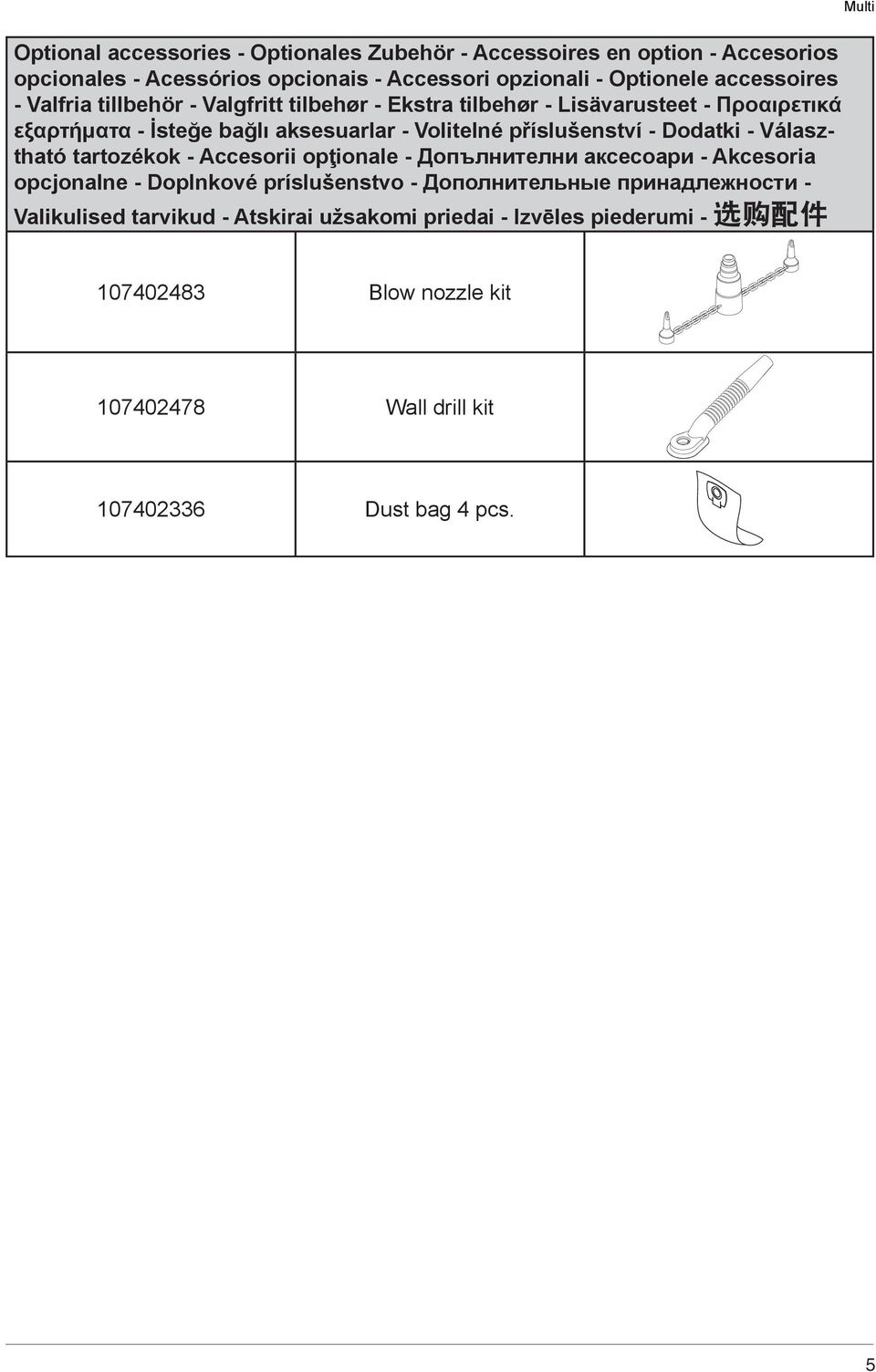

5 Optional accessories - Optionales Zubehör - Accessoires en option - Accesorios opcionales - Acessórios opcionais - Accessori opzionali - Optionele accessoires - Valfria tillbehör - Valgfritt tilbehør - Ekstra tilbehør - Lisävarusteet - Προαιρετικά εξαρτήματα - İsteğe bağlı aksesuarlar - Volitelné příslušenství - Dodatki - Választható tartozékok - Accesorii opţionale - Допълнителни аксесоари - Akcesoria opcjonalne - Doplnkové príslušenstvo - Дополнительные принадлежности - Valikulised tarvikud - Atskirai užsakomi priedai - Izvēles piederumi - Multi Blow nozzle kit Wall drill kit Dust bag 4 pcs. 5

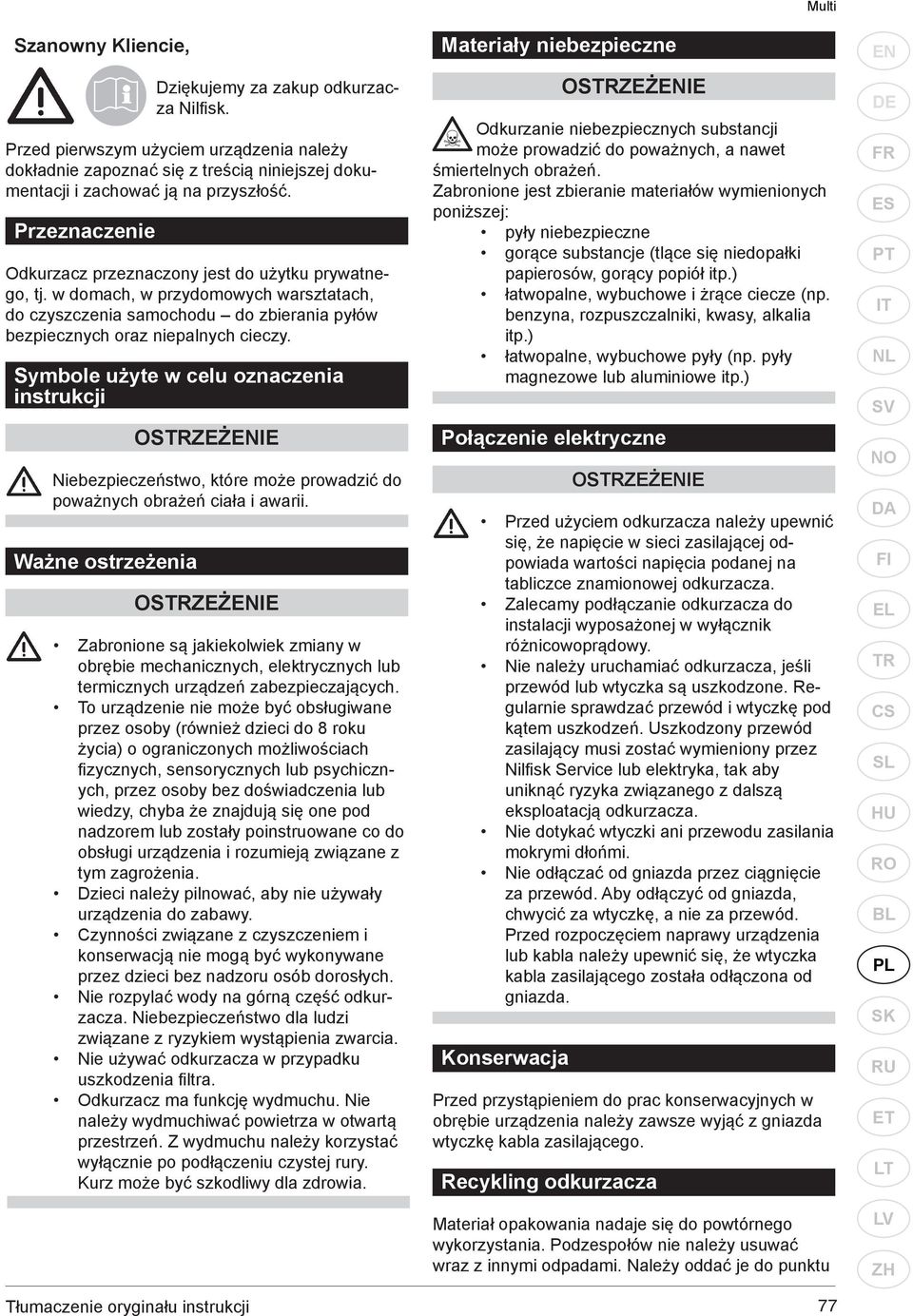

6 Szanowny Kliencie, Tłumaczenie oryginału instrukcji Dziękujemy za zakup odkurzacza Nilfi sk. Przed pierwszym użyciem urządzenia należy dokładnie zapoznać się z treścią niniejszej dokumentacji i zachować ją na przyszłość. Przeznaczenie Odkurzacz przeznaczony jest do użytku prywatnego, tj. w domach, w przydomowych warsztatach, do czyszczenia samochodu do zbierania pyłów bezpiecznych oraz niepalnych cieczy. Symbole użyte w celu oznaczenia instrukcji OSTRZEŻENIE Niebezpieczeństwo, które może prowadzić do poważnych obrażeń ciała i awarii. Ważne ostrzeżenia OSTRZEŻENIE Zabronione są jakiekolwiek zmiany w obrębie mechanicznych, elektrycznych lub termicznych urządzeń zabezpieczających. To urządzenie nie może być obsługiwane przez osoby (również dzieci do 8 roku życia) o ograniczonych możliwościach fi zycznych, sensorycznych lub psychicznych, przez osoby bez doświadczenia lub wiedzy, chyba że znajdują się one pod nadzorem lub zostały poinstruowane co do obsługi urządzenia i rozumieją związane z tym zagrożenia. Dzieci należy pilnować, aby nie używały urządzenia do zabawy. Czynności związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci bez nadzoru osób dorosłych. Nie rozpylać wody na górną część odkurzacza. Niebezpieczeństwo dla ludzi związane z ryzykiem wystąpienia zwarcia. Nie używać odkurzacza w przypadku uszkodzenia fi ltra. Odkurzacz ma funkcję wydmuchu. Nie należy wydmuchiwać powietrza w otwartą przestrzeń. Z wydmuchu należy korzystać wyłącznie po podłączeniu czystej rury. Kurz może być szkodliwy dla zdrowia. Materiały niebezpieczne OSTRZEŻENIE Multi Odkurzanie niebezpiecznych substancji może prowadzić do poważnych, a nawet śmiertelnych obrażeń. Zabronione jest zbieranie materiałów wymienionych poniższej: pyły niebezpieczne gorące substancje (tlące się niedopałki papierosów, gorący popiół itp.) łatwopalne, wybuchowe i żrące ciecze (np. benzyna, rozpuszczalniki, kwasy, alkalia itp.) łatwopalne, wybuchowe pyły (np. pyły magnezowe lub aluminiowe itp.) Połączenie elektryczne OSTRZEŻENIE Przed użyciem odkurzacza należy upewnić się, że napięcie w sieci zasilającej odpowiada wartości napięcia podanej na tabliczce znamionowej odkurzacza. Zalecamy podłączanie odkurzacza do instalacji wyposażonej w wyłącznik różnicowoprądowy. Nie należy uruchamiać odkurzacza, jeśli przewód lub wtyczka są uszkodzone. Regularnie sprawdzać przewód i wtyczkę pod kątem uszkodzeń. Uszkodzony przewód zasilający musi zostać wymieniony przez Nilfi sk Service lub elektryka, tak aby uniknąć ryzyka związanego z dalszą eksploatacją odkurzacza. Nie dotykać wtyczki ani przewodu zasilania mokrymi dłońmi. Nie odłączać od gniazda przez ciągnięcie za przewód. Aby odłączyć od gniazda, chwycić za wtyczkę, a nie za przewód. Przed rozpoczęciem naprawy urządzenia lub kabla należy upewnić się, że wtyczka kabla zasilającego została odłączona od gniazda. Konserwacja Przed przystąpieniem do prac konserwacyjnych w obrębie urządzenia należy zawsze wyjąć z gniazda wtyczkę kabla zasilającego. Recykling odkurzacza Materiał opakowania nadaje się do powtórnego wykorzystania. Podzespołów nie należy usuwać wraz z innymi odpadami. Należy oddać je do punktu 77 EN DE FR ES PT IT NL SV NO DA FI EL TR CS SL HU RO BL PL SK RU ET LT LV ZH

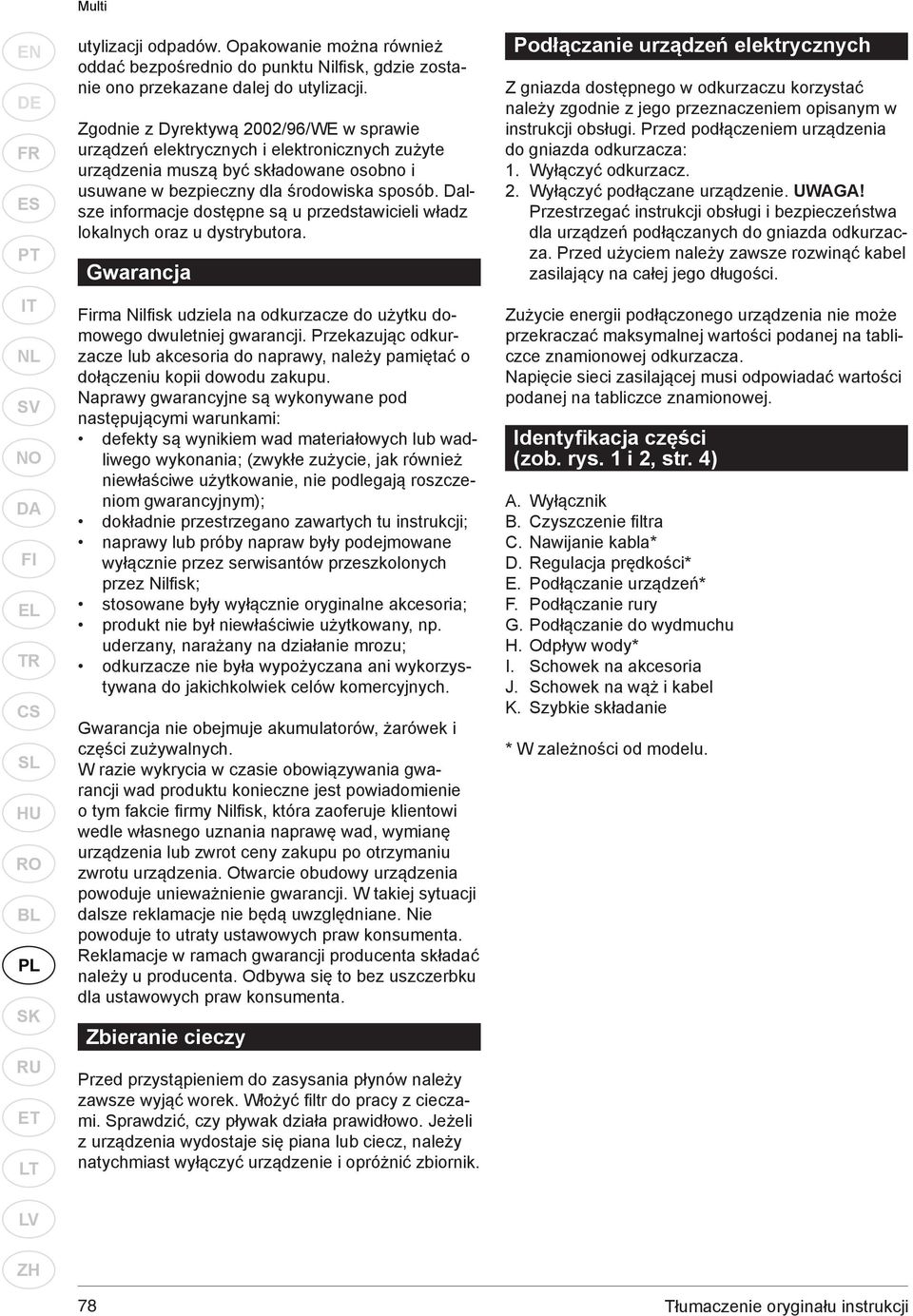

7 EN DE FR ES PT IT NL SV NO DA FI EL TR CS SL HU RO BL PL SK RU ET LT Multi utylizacji odpadów. Opakowanie można również oddać bezpośrednio do punktu Nilfi sk, gdzie zostanie ono przekazane dalej do utylizacji. Zgodnie z Dyrektywą 2002/96/WE w sprawie urządzeń elektrycznych i elektronicznych zużyte urządzenia muszą być składowane osobno i usuwane w bezpieczny dla środowiska sposób. Dalsze informacje dostępne są u przedstawicieli władz lokalnych oraz u dystrybutora. Gwarancja Firma Nilfi sk udziela na odkurzacze do użytku domowego dwuletniej gwarancji. Przekazując odkurzacze lub akcesoria do naprawy, należy pamiętać o dołączeniu kopii dowodu zakupu. Naprawy gwarancyjne są wykonywane pod następującymi warunkami: defekty są wynikiem wad materiałowych lub wadliwego wykonania; (zwykłe zużycie, jak również niewłaściwe użytkowanie, nie podlegają roszczeniom gwarancyjnym); dokładnie przestrzegano zawartych tu instrukcji; naprawy lub próby napraw były podejmowane wyłącznie przez serwisantów przeszkolonych przez Nilfi sk; stosowane były wyłącznie oryginalne akcesoria; produkt nie był niewłaściwie użytkowany, np. uderzany, narażany na działanie mrozu; odkurzacze nie była wypożyczana ani wykorzystywana do jakichkolwiek celów komercyjnych. Gwarancja nie obejmuje akumulatorów, żarówek i części zużywalnych. W razie wykrycia w czasie obowiązywania gwarancji wad produktu konieczne jest powiadomienie o tym fakcie fi rmy Nilfi sk, która zaoferuje klientowi wedle własnego uznania naprawę wad, wymianę urządzenia lub zwrot ceny zakupu po otrzymaniu zwrotu urządzenia. Otwarcie obudowy urządzenia powoduje unieważnienie gwarancji. W takiej sytuacji dalsze reklamacje nie będą uwzględniane. Nie powoduje to utraty ustawowych praw konsumenta. Reklamacje w ramach gwarancji producenta składać należy u producenta. Odbywa się to bez uszczerbku dla ustawowych praw konsumenta. Zbieranie cieczy Przed przystąpieniem do zasysania płynów należy zawsze wyjąć worek. Włożyć fi ltr do pracy z cieczami. Sprawdzić, czy pływak działa prawidłowo. Jeżeli z urządzenia wydostaje się piana lub ciecz, należy natychmiast wyłączyć urządzenie i opróżnić zbiornik. Podłączanie urządzeń elektrycznych Z gniazda dostępnego w odkurzaczu korzystać należy zgodnie z jego przeznaczeniem opisanym w instrukcji obsługi. Przed podłączeniem urządzenia do gniazda odkurzacza: 1. Wyłączyć odkurzacz. 2. Wyłączyć podłączane urządzenie. UWAGA! Przestrzegać instrukcji obsługi i bezpieczeństwa dla urządzeń podłączanych do gniazda odkurzacza. Przed użyciem należy zawsze rozwinąć kabel zasilający na całej jego długości. Zużycie energii podłączonego urządzenia nie może przekraczać maksymalnej wartości podanej na tabliczce znamionowej odkurzacza. Napięcie sieci zasilającej musi odpowiadać wartości podanej na tabliczce znamionowej. Identyfikacja części (zob. rys. 1 i 2, str. 4) A. Wyłącznik B. Czyszczenie fi ltra C. Nawijanie kabla* D. Regulacja prędkości* E. Podłączanie urządzeń* F. Podłączanie rury G. Podłączanie do wydmuchu H. Odpływ wody* I. Schowek na akcesoria J. Schowek na wąż i kabel K. Szybkie składanie * W zależności od modelu. LV ZH 78 Tłumaczenie oryginału instrukcji

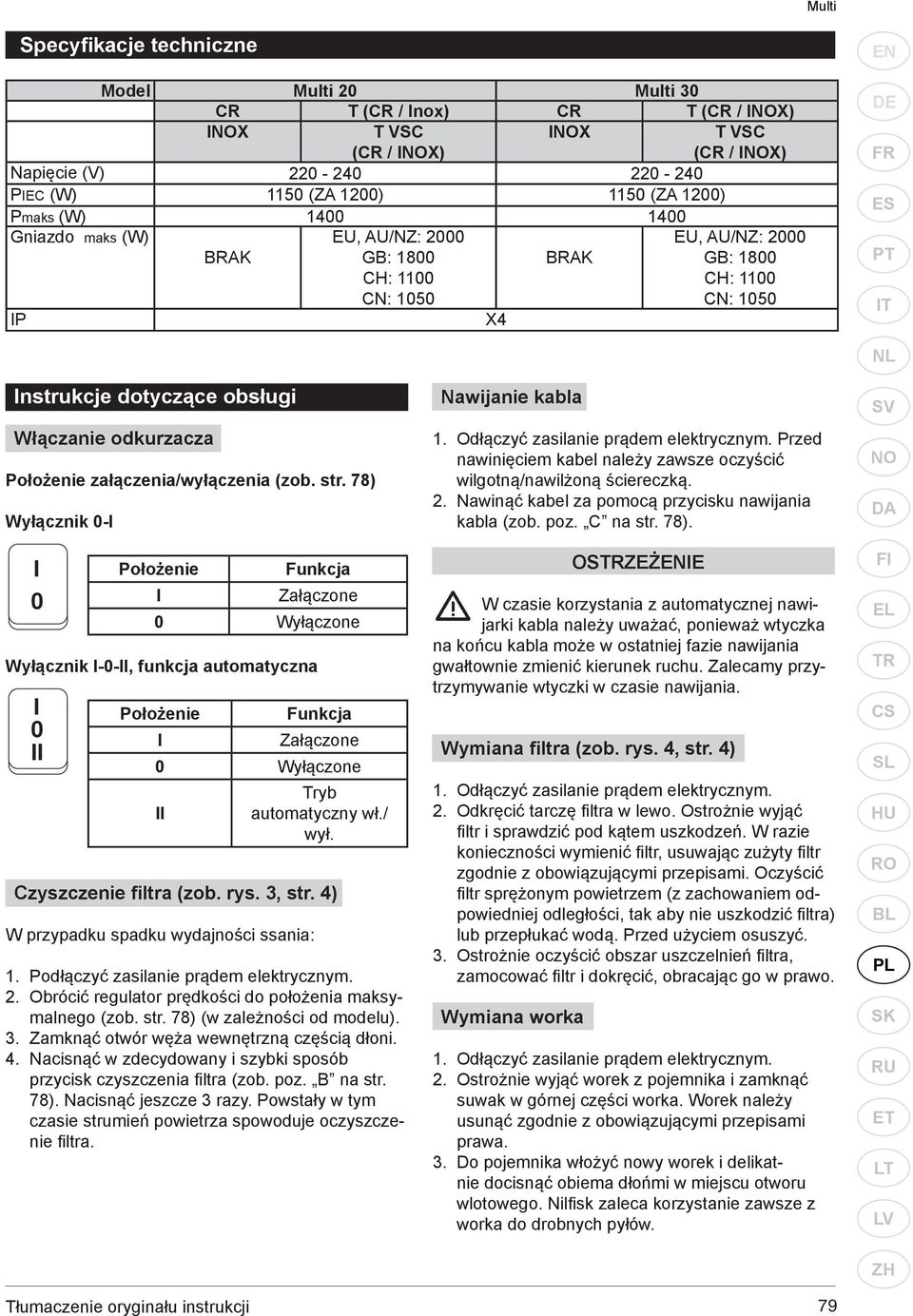

8 Multi Model Specyfikacje Multi 20 Multi techniczne 30 Model Multi 20 Multi 30 CR T (CR / Inox) CR T (CR / INOX) INOX T VSC (CR / INOX) INOX T VSC (CR / INOX) Napięcie (V) PIEC (W) 1150 (ZA 1200) 1150 (ZA 1200) Pmaks (W) Gniazdo maks (W) EU, AU/NZ: 2000 EU, AU/NZ: 2000 BRAK GB: 1800 CH: 1100 CN: 1050 BRAK GB: 1800 CH: 1100 CN: 1050 IP X4 EN DE FR ES PT IT Instrukcje dotyczące obsługi Włączanie odkurzacza Położenie załączenia/wyłączenia (zob. str. 78) Wyłącznik 0-I I 0 Położenie Funkcja I Załączone 0 Wyłączone Wyłącznik I-0-II, funkcja automatyczna I 0 II Położenie Funkcja I Załączone 0 Wyłączone Tłumaczenie oryginału instrukcji II Tryb automatyczny wł./ wył. Czyszczenie filtra (zob. rys. 3, str. 4) W przypadku spadku wydajności ssania: 1. Podłączyć zasilanie prądem elektrycznym. 2. Obrócić regulator prędkości do położenia maksymalnego (zob. str. 78) (w zależności od modelu). 3. Zamknąć otwór węża wewnętrzną częścią dłoni. 4. Nacisnąć w zdecydowany i szybki sposób przycisk czyszczenia fi ltra (zob. poz. B na str. 78). Nacisnąć jeszcze 3 razy. Powstały w tym czasie strumień powietrza spowoduje oczyszczenie fi ltra. Nawijanie kabla 1. Odłączyć zasilanie prądem elektrycznym. Przed nawinięciem kabel należy zawsze oczyścić wilgotną/nawilżoną ściereczką. 2. Nawinąć kabel za pomocą przycisku nawijania kabla (zob. poz. C na str. 78). OSTRZEŻENIE W czasie korzystania z automatycznej nawijarki kabla należy uważać, ponieważ wtyczka na końcu kabla może w ostatniej fazie nawijania gwałtownie zmienić kierunek ruchu. Zalecamy przytrzymywanie wtyczki w czasie nawijania. Wymiana filtra (zob. rys. 4, str. 4) 1. Odłączyć zasilanie prądem elektrycznym. 2. Odkręcić tarczę fi ltra w lewo. Ostrożnie wyjąć fi ltr i sprawdzić pod kątem uszkodzeń. W razie konieczności wymienić filtr, usuwając zużyty fi ltr zgodnie z obowiązującymi przepisami. Oczyścić fi ltr sprężonym powietrzem (z zachowaniem odpowiedniej odległości, tak aby nie uszkodzić fi ltra) lub przepłukać wodą. Przed użyciem osuszyć. 3. Ostrożnie oczyścić obszar uszczelnień fi ltra, zamocować fi ltr i dokręcić, obracając go w prawo. Wymiana worka 1. Odłączyć zasilanie prądem elektrycznym. 2. Ostrożnie wyjąć worek z pojemnika i zamknąć suwak w górnej części worka. Worek należy usunąć zgodnie z obowiązującymi przepisami prawa. 3. Do pojemnika włożyć nowy worek i delikatnie docisnąć obiema dłońmi w miejscu otworu wlotowego. Nilfisk zaleca korzystanie zawsze z worka do drobnych pyłów. 79 NL SV NO DA FI EL TR CS SL HU RO BL PL SK RU ET LT LV ZH

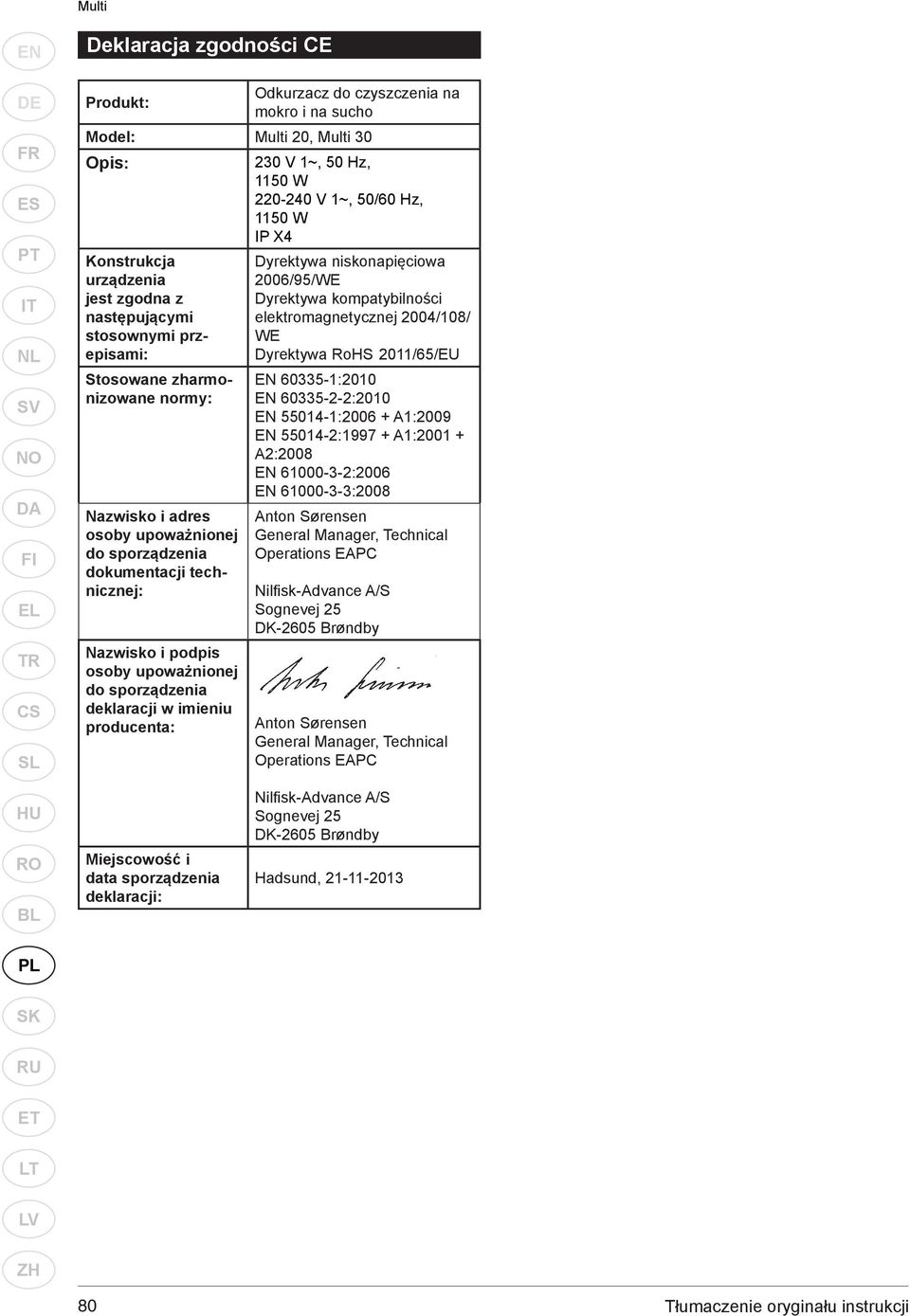

9 Multi EN DE FR ES PT IT NL SV NO DA FI EL TR CS SL Deklaracja zgodności CE Produkt: Odkurzacz do czyszczenia na mokro i na sucho Model: Multi 20, Multi 30 Opis: Konstrukcja urządzenia jest zgodna z następującymi stosownymi przepisami: Stosowane zharmonizowane normy: Nazwisko i adres osoby upoważnionej do sporządzenia dokumentacji technicznej: Nazwisko i podpis osoby upoważnionej do sporządzenia deklaracji w imieniu producenta: 230 V 1~, 50 Hz, 1150 W V 1~, 50/60 Hz, 1150 W IP X4 Dyrektywa niskonapięciowa 2006/95/WE Dyrektywa kompatybilności elektromagnetycznej 2004/108/ WE Dyrektywa RoHS 2011/65/EU EN :2010 EN :2010 EN : A1:2009 EN : A1: A2:2008 EN :2006 EN :2008 Anton Sørensen General Manager, Technical Operations EAPC Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Anton Sørensen General Manager, Technical Operations EAPC HU RO BL Miejscowość i data sporządzenia deklaracji: Nilfi sk-advance A/S Sognevej 25 DK-2605 Brøndby Hadsund, PL SK RU ET LT LV ZH 80 Tłumaczenie oryginału instrukcji

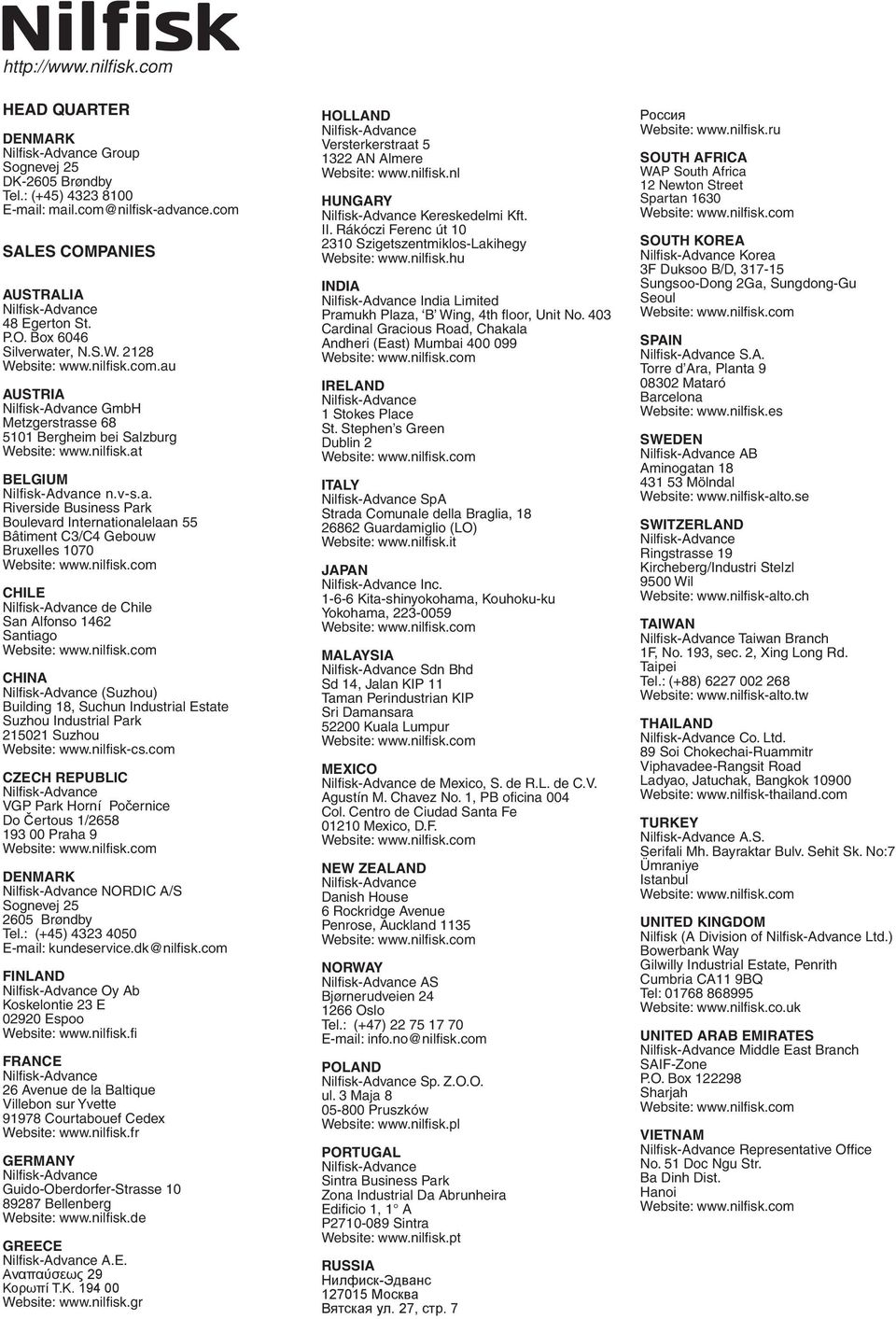

10 sk.com HEAD QUARTER DENMARK Nilfisk-Advance Group Sognevej 25 DK-2605 Brøndby Tel.: (+45) SALES COMPANIES AUSTRALIA Nilfisk-Advance 48 Egerton St. P.O. Box 6046 Silverwater, N.S.W Website: AUSTRIA Nilfisk-Advance GmbH Metzgerstrasse Bergheim bei Salzburg Website: BELGIUM Nilfi sk-advance n.v-s.a. Riverside Business Park Boulevard Internationalelaan 55 Bâtiment C3/C4 Gebouw Bruxelles 1070 Website: CHILE Nilfisk-Advance de Chile San Alfonso 1462 Santiago Website: CHINA Nilfisk-Advance (Suzhou) Building 18, Suchun Industrial Estate Suzhou Industrial Park Suzhou Website: CZECH REPUBLIC Nilfisk-Advance VGP Park Horní Počernice Do Čertous 1/ Praha 9 Website: DENMARK Nilfisk-Advance NORDIC A/S Sognevej Brøndby Tel.: (+45) kundeservice.dk@nilfi sk.com FINLAND Nilfisk-Advance Oy Ab Koskelontie 23 E Espoo Website: FRANCE Nilfisk-Advance 26 Avenue de la Baltique Villebon sur Yvette Courtabouef Cedex Website: GERMANY Nilfisk-Advance Guido-Oberdorfer-Strasse Bellenberg Website: GREECE Nilfisk-Advance A.E. Αναπαύσεως 29 Κορωπί Τ.Κ Website: HOLLAND Nilfi sk-advance Versterkerstraat AN Almere Website: sk.nl HUNGARY Nilfi sk-advance Kereskedelmi Kft. II. Rákóczi Ferenc út Szigetszentmiklos-Lakihegy Website: sk.hu INDIA Nilfi sk-advance India Limited Pramukh Plaza, B Wing, 4th fl oor, Unit No. 403 Cardinal Gracious Road, Chakala Andheri (East) Mumbai IRELAND Nilfi sk-advance 1 Stokes Place St. Stephen s Green Dublin 2 ITALY Nilfi sk-advance SpA Strada Comunale della Braglia, Guardamiglio (LO) Website: sk.it JAPAN Nilfi sk-advance Inc Kita-shinyokohama, Kouhoku-ku Yokohama, MALAYSIA Nilfi sk-advance Sdn Bhd Sd 14, Jalan KIP 11 Taman Perindustrian KIP Sri Damansara Kuala Lumpur MEXICO Nilfi sk-advance de Mexico, S. de R.L. de C.V. Agustín M. Chavez No. 1, PB ofi cina 004 Col. Centro de Ciudad Santa Fe Mexico, D.F. NEW ZEALAND Nilfi sk-advance Danish House 6 Rockridge Avenue Penrose, Auckland 1135 NORWAY Nilfi sk-advance AS Bjørnerudveien Oslo Tel.: (+47) info.no@nilfi sk.com POLAND Nilfi sk-advance Sp. Z.O.O. ul. 3 Maja Pruszków Website: sk.pl PORTUGAL Nilfi sk-advance Sintra Business Park Zona Industrial Da Abrunheira Edifi cio 1, 1 A P Sintra Website: sk.pt RUSSIA Нилфиск-Эдванс Москва Вятская ул. 27, стр. 7 Россия Website: sk.ru SOUTH AFRICA WAP South Africa 12 Newton Street Spartan 1630 SOUTH KOREA Nilfisk-Advance Korea 3F Duksoo B/D, Sungsoo-Dong 2Ga, Sungdong-Gu Seoul SPAIN Nilfisk-Advance S.A. Torre d Ara, Planta Mataró Barcelona Website: sk.es SWEDEN Nilfisk-Advance AB Aminogatan Mölndal Website: sk-alto.se SWITZERLAND Nilfisk-Advance Ringstrasse 19 Kircheberg/Industri Stelzl 9500 Wil Website: sk-alto.ch TAIWAN Nilfisk-Advance Taiwan Branch 1F, No. 193, sec. 2, Xing Long Rd. Taipei Tel.: (+88) Website: sk-alto.tw THAILAND Nilfisk-Advance Co. Ltd. 89 Soi Chokechai-Ruammitr Viphavadee-Rangsit Road Ladyao, Jatuchak, Bangkok Website: sk-thailand.com TURKEY Nilfisk-Advance A.S. Serifali Mh. Bayraktar Bulv. Sehit Sk. No:7 Ümraniye Istanbul UNITED KINGDOM Nilfisk (A Division of Nilfi sk-advance Ltd.) Bowerbank Way Gilwilly Industrial Estate, Penrith Cumbria CA11 9BQ Tel: Website: sk.co.uk UNITED ARAB EMIRATES Nilfisk-Advance Middle East Branch SAIF-Zone P.O. Box Sharjah VIETNAM Nilfisk-Advance Representative Office No. 51 Doc Ngu Str. Ba Dinh Dist. Hanoi
