1 Szyny kotwi ce JORDAHL JORDAHL & PFEIFER Technika Budowlana Sp. z o.o.

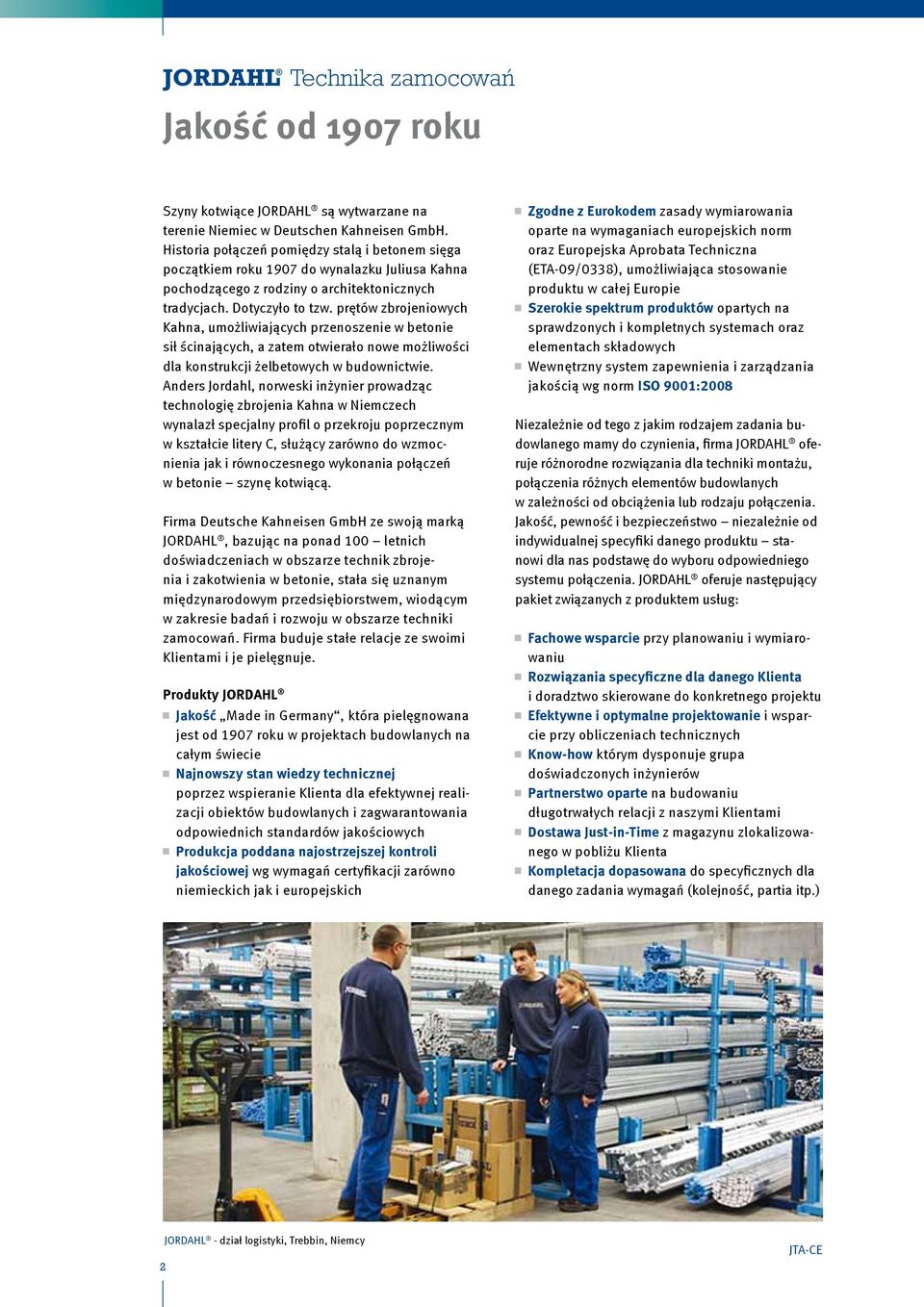

2 JORDAHL Technika zamocowań Jakość od 1907 roku Szyny kotwiące JORDAHL są wytwarzane na terenie Niemiec w Deutschen Kahneisen GmbH. Historia połączeń pomiędzy stalą i betonem sięga początkiem roku 1907 do wynalazku Juliusa Kahna pochodzącego z rodziny o architektonicznych tradycjach. Dotyczyło to tzw. prętów zbrojeniowych Kahna, umożliwiających przenoszenie w betonie sił ścinających, a zatem otwierało nowe możliwości dla konstrukcji żelbetowych w budownictwie. Anders Jordahl, norweski inżynier prowadząc technologię zbrojenia Kahna w Niemczech wynalazł specjalny profil o przekroju poprzecznym w kształcie litery C, służący zarówno do wzmocnienia jak i równoczesnego wykonania połączeń w betonie szynę kotwiącą. Firma Deutsche Kahneisen GmbH ze swoją marką JORDAHL, bazując na ponad 100 letnich doświadczeniach w obszarze technik zbrojenia i zakotwienia w betonie, stała się uznanym międzynarodowym przedsiębiorstwem, wiodącym w zakresie badań i rozwoju w obszarze techniki zamocowań. Firma buduje stałe relacje ze swoimi Klientami i je pielęgnuje. Produkty JORDAHL Jakość Made in Germany, która pielęgnowana jest od 1907 roku w projektach budowlanych na całym świecie Najnowszy stan wiedzy technicznej poprzez wspieranie Klienta dla efektywnej realizacji obiektów budowlanych i zagwarantowania odpowiednich standardów jakościowych Produkcja poddana najostrzejszej kontroli jakościowej wg wymagań certyfikacji zarówno niemieckich jak i europejskich Zgodne z Eurokodem zasady wymiarowania oparte na wymaganiach europejskich norm oraz Europejska Aprobata Techniczna (ETA-09/0338), umożliwiająca stosowanie produktu w całej Europie Szerokie spektrum produktów opartych na sprawdzonych i kompletnych systemach oraz elementach składowych Wewnętrzny system zapewnienia i zarządzania jakością wg norm ISO 9001:2008 Niezależnie od tego z jakim rodzajem zadania budowlanego mamy do czynienia, firma JORDAHL oferuje różnorodne rozwiązania dla techniki montażu, połączenia różnych elementów budowlanych w zależności od obciążenia lub rodzaju połączenia. Jakość, pewność i bezpieczeństwo niezależnie od indywidualnej specyfiki danego produktu stanowi dla nas podstawę do wyboru odpowiedniego systemu połączenia. JORDAHL oferuje następujący pakiet związanych z produktem usług: Fachowe wsparcie przy planowaniu i wymiarowaniu Rozwiązania specyficzne dla danego Klienta i doradztwo skierowane do konkretnego projektu Efektywne i optymalne projektowanie i wsparcie przy obliczeniach technicznych Know-how którym dysponuje grupa doświadczonych inżynierów Partnerstwo oparte na budowaniu długotrwałych relacji z naszymi Klientami Dostawa Just-in-Time z magazynu zlokalizowanego w pobliżu Klienta Kompletacja dopasowana do specyficznych dla danego zadania wymagań (kolejność, partia itp.) 2 JORDAHL - dział logistyki, Trebbin, Niemcy

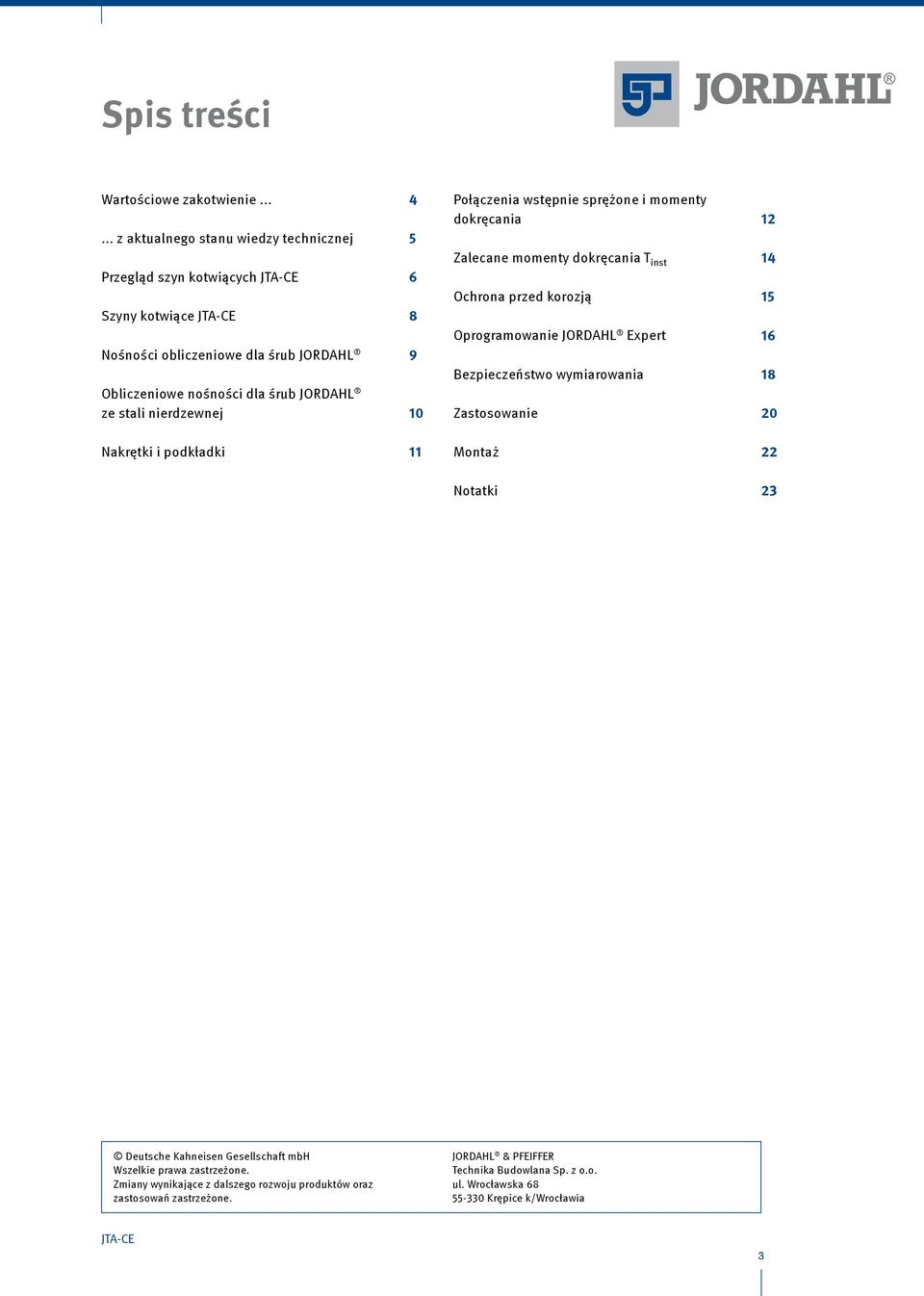

3 Spis treści Wartościowe zakotwienie z aktualnego stanu wiedzy technicznej Przegląd szyn kotwiących Szyny kotwiące Nośności obliczeniowe dla śrub JORDAHL Obliczeniowe nośności dla śrub JORDAHL ze stali nierdzewnej Połączenia wstępnie sprężone i momenty dokręcania Zalecane momenty dokręcania T inst Ochrona przed korozją Oprogramowanie JORDAHL Expert Bezpieczeństwo wymiarowania Zastosowanie Nakrętki i podkładki 11 Montaż 22 Notatki 23 Deutsche Kahneisen Gesellschaft mbh Wszelkie prawa zastrzeżone. Zmiany wynikające z dalszego rozwoju produktów oraz zastosowań zastrzeżone. JORDAHL & PFEIFFER Technika Budowlana Sp. z o.o. ul. Wrocławska Krępice k/wrocławia 3

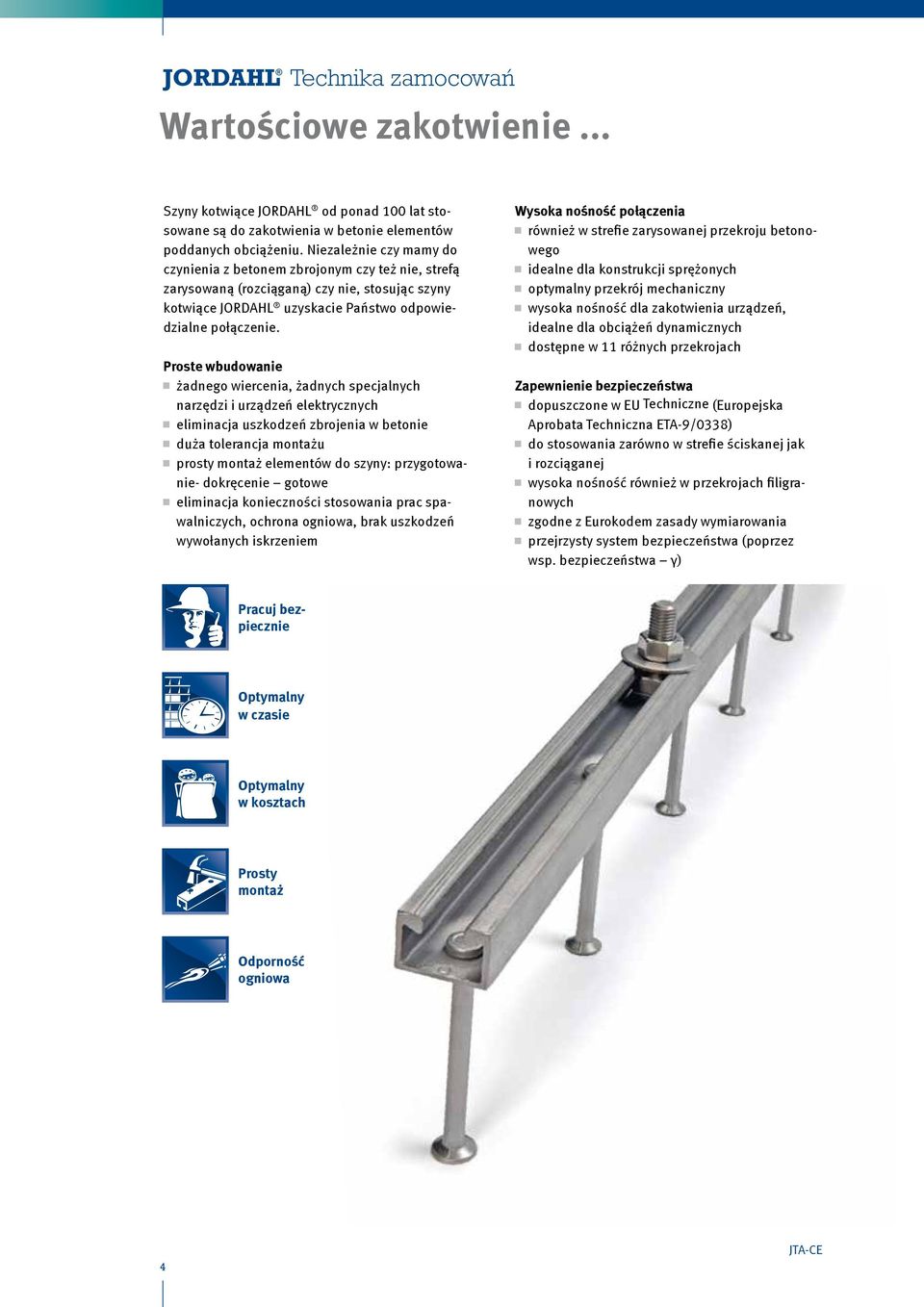

4 JORDAHL Technika zamocowań Wartościowe zakotwienie... Szyny kotwiące JORDAHL od ponad 100 lat stosowane są do zakotwienia w betonie elementów poddanych obciążeniu. Niezależnie czy mamy do czynienia z betonem zbrojonym czy też nie, strefą zarysowaną (rozciąganą) czy nie, stosując szyny kotwiące JORDAHL uzyskacie Państwo odpowiedzialne połączenie. Proste wbudowanie żadnego wiercenia, żadnych specjalnych narzędzi i urządzeń elektrycznych eliminacja uszkodzeń zbrojenia w betonie duża tolerancja montażu prosty montaż elementów do szyny: przygotowanie- dokręcenie gotowe eliminacja konieczności stosowania prac spawalniczych, ochrona ogniowa, brak uszkodzeń wywołanych iskrzeniem Wysoka nośność połączenia również w strefie zarysowanej przekroju betonowego idealne dla konstrukcji sprężonych optymalny przekrój mechaniczny wysoka nośność dla zakotwienia urządzeń, idealne dla obciążeń dynamicznych dostępne w 11 różnych przekrojach Zapewnienie bezpieczeństwa dopuszczone w EU Techniczne (Europejska Aprobata Techniczna ETA-9/0338) do stosowania zarówno w strefie ściskanej jak i rozciąganej wysoka nośność również w przekrojach filigranowych zgodne z Eurokodem zasady wymiarowania przejrzysty system bezpieczeństwa (poprzez wsp. bezpieczeństwa γ) Pracuj bezpiecznie Optymalny w czasie Optymalny w kosztach Prosty montaż Odporność ogniowa 4

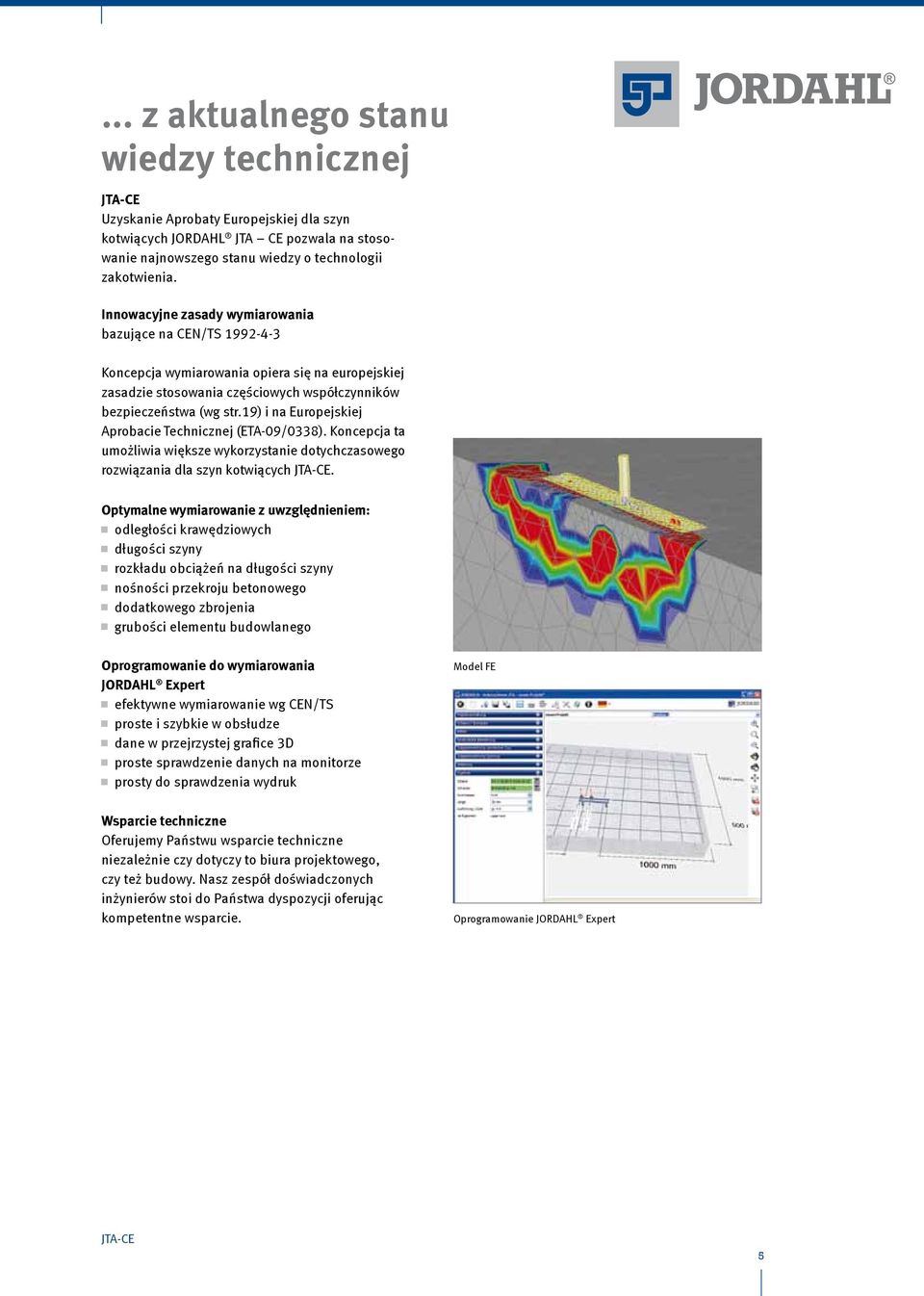

5 ... z aktualnego stanu wiedzy technicznej Uzyskanie Aprobaty Europejskiej dla szyn kotwiących JORDAHL JTA CE pozwala na stosowanie najnowszego stanu wiedzy o technologii zakotwienia. Innowacyjne zasady wymiarowania bazujące na CEN/TS Koncepcja wymiarowania opiera się na europejskiej zasadzie stosowania częściowych współczynników bezpieczeństwa (wg str.19) i na Europejskiej Aprobacie Technicznej (ETA-09/0338). Koncepcja ta umożliwia większe wykorzystanie dotychczasowego rozwiązania dla szyn kotwiących. Optymalne wymiarowanie z uwzględnieniem: odległości krawędziowych długości szyny rozkładu obciążeń na długości szyny nośności przekroju betonowego dodatkowego zbrojenia grubości elementu budowlanego Oprogramowanie do wymiarowania JORDAHL Expert efektywne wymiarowanie wg CEN/TS proste i szybkie w obsłudze dane w przejrzystej grafice 3D proste sprawdzenie danych na monitorze prosty do sprawdzenia wydruk Model FE Wsparcie techniczne Oferujemy Państwu wsparcie techniczne niezależnie czy dotyczy to biura projektowego, czy też budowy. Nasz zespół doświadczonych inżynierów stoi do Państwa dyspozycji oferując kompetentne wsparcie. Oprogramowanie JORDAHL Expert 5

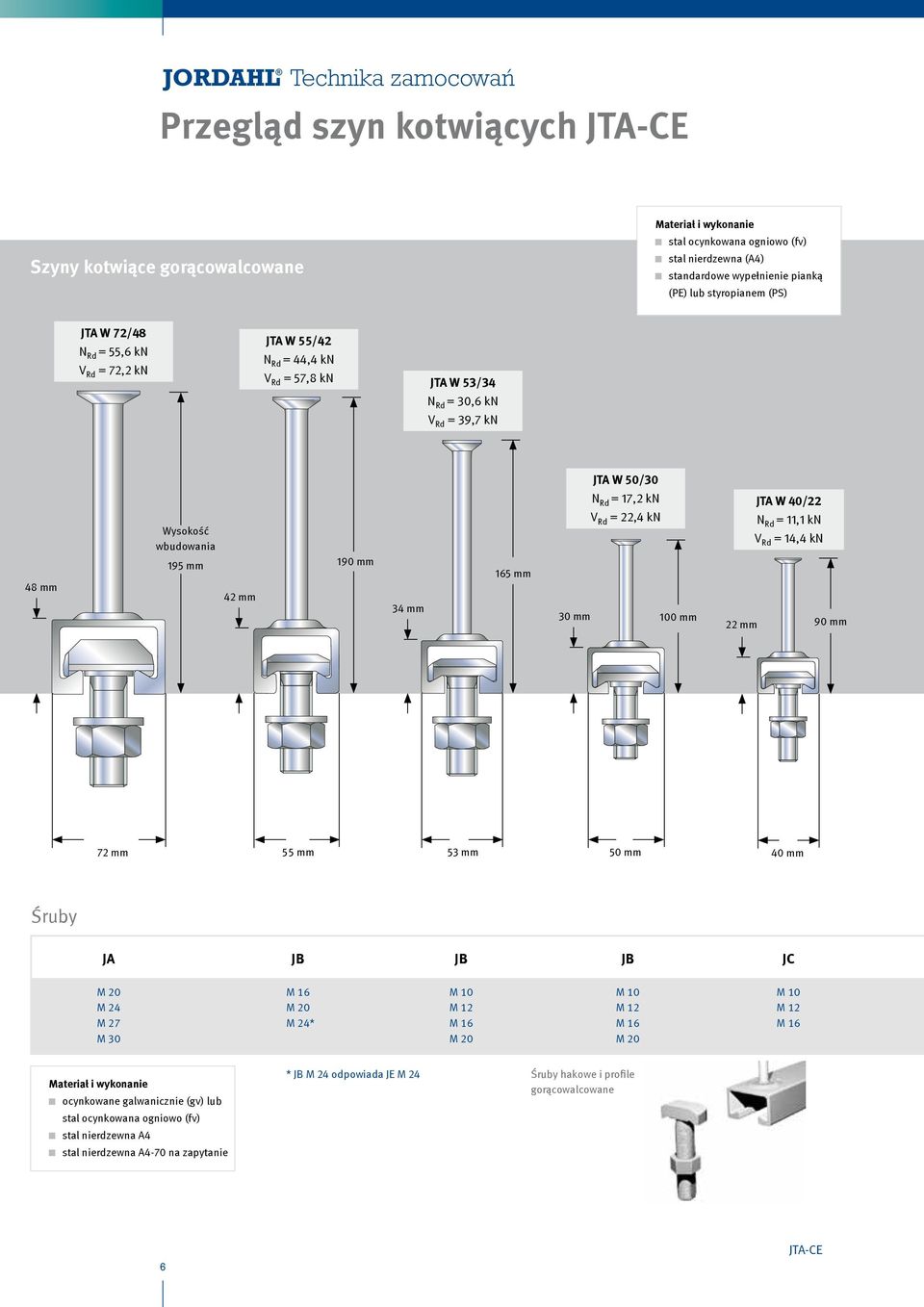

6 JORDAHL Technika zamocowań Przegląd szyn kotwiących Szyny kotwiące gorącowalcowane Materiał i wykonanie stal ocynkowana ogniowo (fv) stal nierdzewna (A4) standardowe wypełnienie pianką (PE) lub styropianem (PS) JTA W 72/48 N Rd = 55,6 kn V Rd = 72,2 kn JTA W 55/42 N Rd = 44,4 kn V Rd = 57,8 kn JTA W 53/34 N Rd = 30,6 kn V Rd = 39,7 kn JTA W 50/30 48 mm Wysokość wbudowania 195 mm 42 mm 190 mm 34 mm 165 mm N Rd = 17,2 kn V Rd = 22,4 kn JTA W 40/22 N Rd = 11,1 kn V Rd = 14,4 kn 30 mm 100 mm 22 mm 90 mm 72 mm 55 mm 53 mm 50 mm 40 mm Śruby JA JB JB JB JC M 20 M 24 M 27 M 30 M 16 M 20 M 24* M 10 M 12 M 16 M 20 M 10 M 12 M 16 M 20 M 10 M 12 M 16 Materiał i wykonanie ocynkowane galwanicznie (gv) lub stal ocynkowana ogniowo (fv) stal nierdzewna A4 stal nierdzewna A4-70 na zapytanie * JB M 24 odpowiada JE M 24 Śruby hakowe i profile gorącowalcowane 6

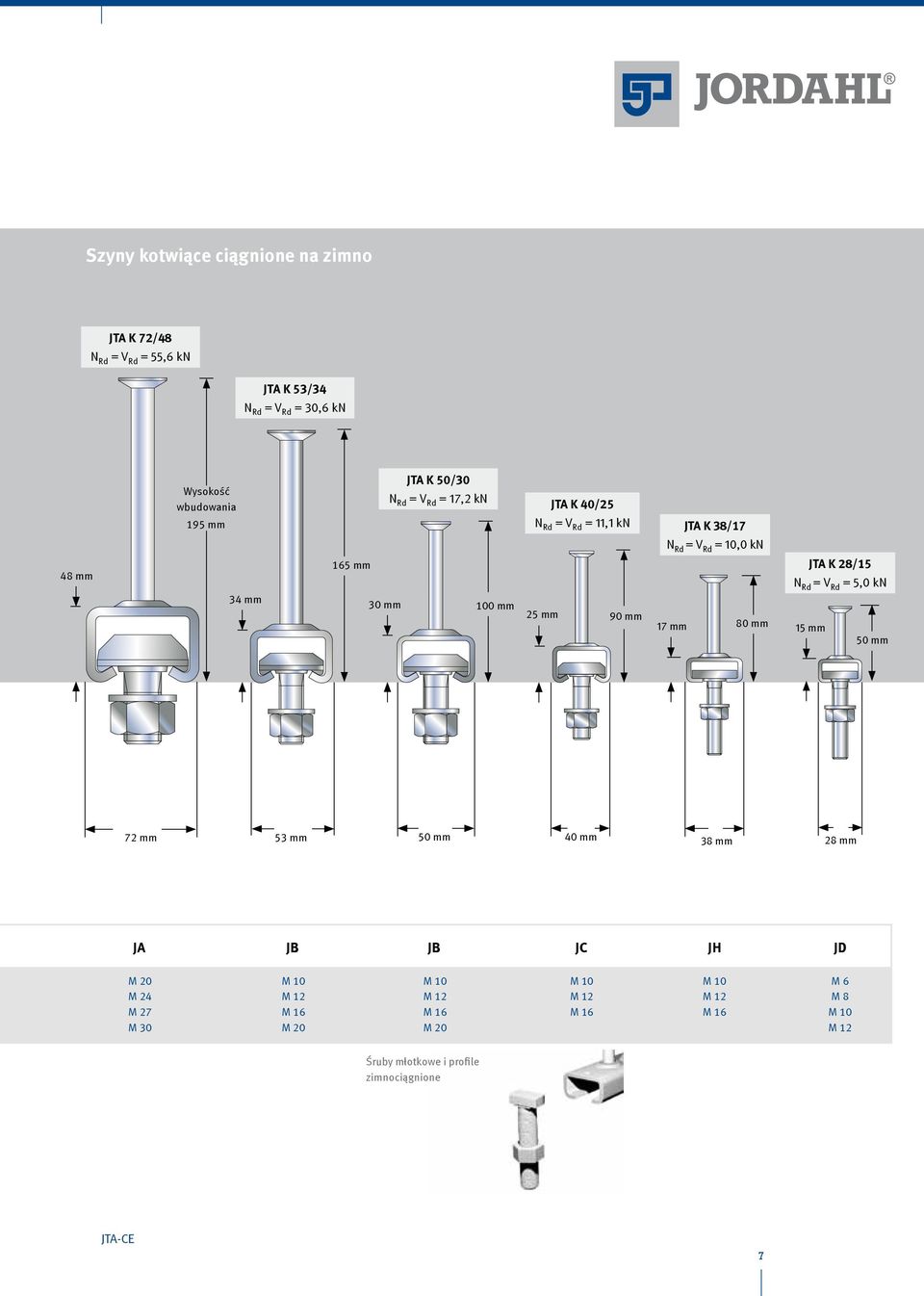

7 Szyny kotwiące ciągnione na zimno JTA K 72/48 N Rd = V Rd = 55,6 kn JTA K 53/34 N Rd = V Rd = 30,6 kn Wysokość wbudowania 195 mm JTA K 50/30 N Rd = V Rd = 17,2 kn JTA K 40/25 N Rd = V Rd = 11,1 kn JTA K 38/17 N Rd = V Rd = 10,0 kn 48 mm 34 mm 165 mm 30 mm 100 mm 25 mm 90 mm 17 mm 80 mm JTA K 28/15 N Rd = V Rd = 5,0 kn 15 mm 50 mm 72 mm 53 mm 50 mm 40 mm 38 mm 28 mm JA JB JB JC JH JD M 20 M 24 M 27 M 30 M 10 M 12 M 16 M 20 M 10 M 12 M 16 M 20 M 10 M 12 M 16 M 10 M 12 M 16 M 6 M 8 M 10 M 12 Śruby młotkowe i profile zimnociągnione 7

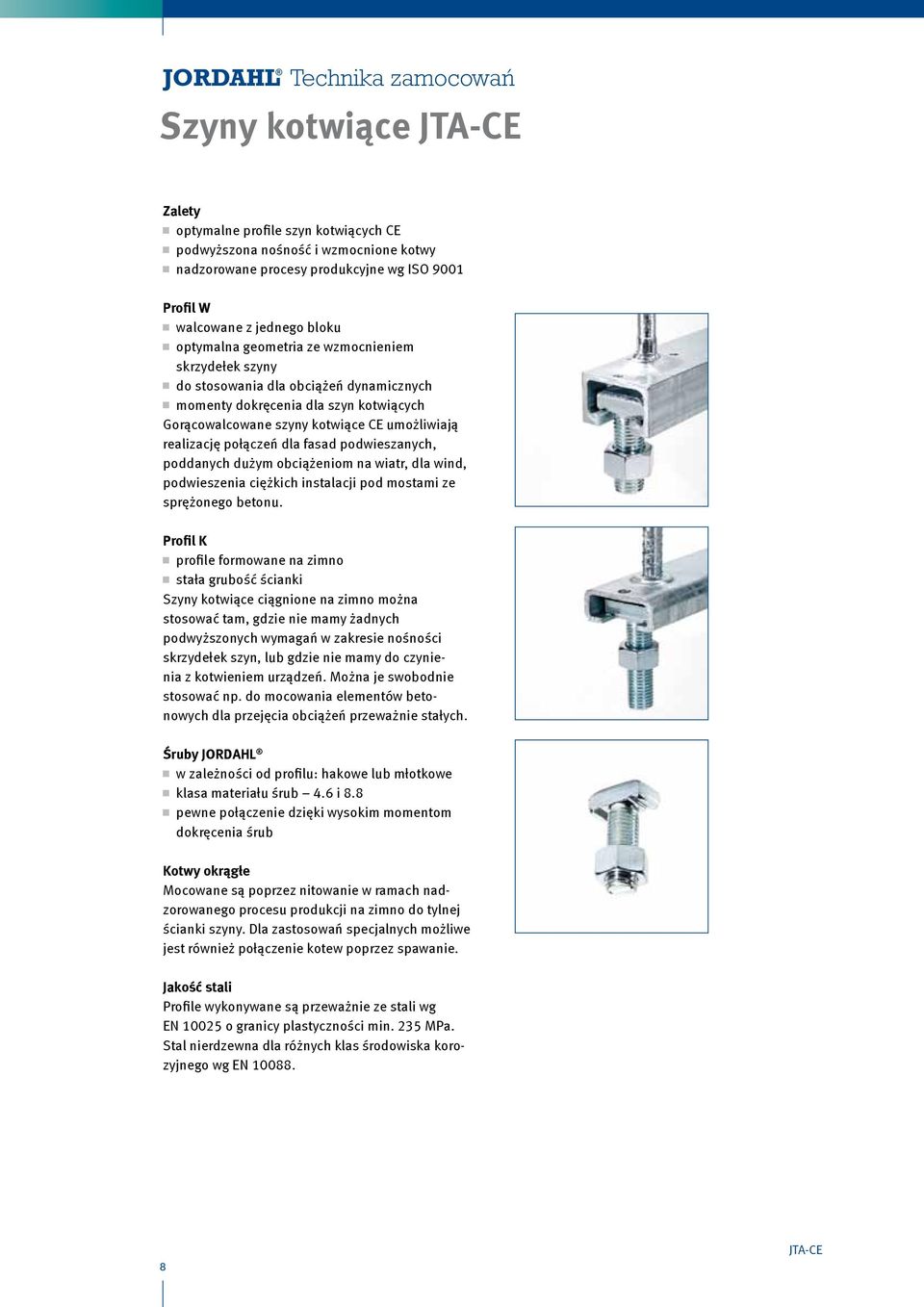

8 JORDAHL Technika zamocowań Szyny kotwiące Zalety optymalne profile szyn kotwiących CE podwyższona nośność i wzmocnione kotwy nadzorowane procesy produkcyjne wg ISO 9001 Profil W walcowane z jednego bloku optymalna geometria ze wzmocnieniem skrzydełek szyny do stosowania dla obciążeń dynamicznych momenty dokręcenia dla szyn kotwiących Gorącowalcowane szyny kotwiące CE umożliwiają realizację połączeń dla fasad podwieszanych, poddanych dużym obciążeniom na wiatr, dla wind, podwieszenia ciężkich instalacji pod mostami ze sprężonego betonu. Profil K profile formowane na zimno stała grubość ścianki Szyny kotwiące ciągnione na zimno można stosować tam, gdzie nie mamy żadnych podwyższonych wymagań w zakresie nośności skrzydełek szyn, lub gdzie nie mamy do czynienia z kotwieniem urządzeń. Można je swobodnie stosować np. do mocowania elementów betonowych dla przejęcia obciążeń przeważnie stałych. Śruby JORDAHL w zależności od profilu: hakowe lub młotkowe klasa materiału śrub 4.6 i 8.8 pewne połączenie dzięki wysokim momentom dokręcenia śrub Kotwy okrągłe Mocowane są poprzez nitowanie w ramach nadzorowanego procesu produkcji na zimno do tylnej ścianki szyny. Dla zastosowań specjalnych możliwe jest również połączenie kotew poprzez spawanie. Jakość stali Profile wykonywane są przeważnie ze stali wg EN o granicy plastyczności min. 235 MPa. Stal nierdzewna dla różnych klas środowiska korozyjnego wg EN

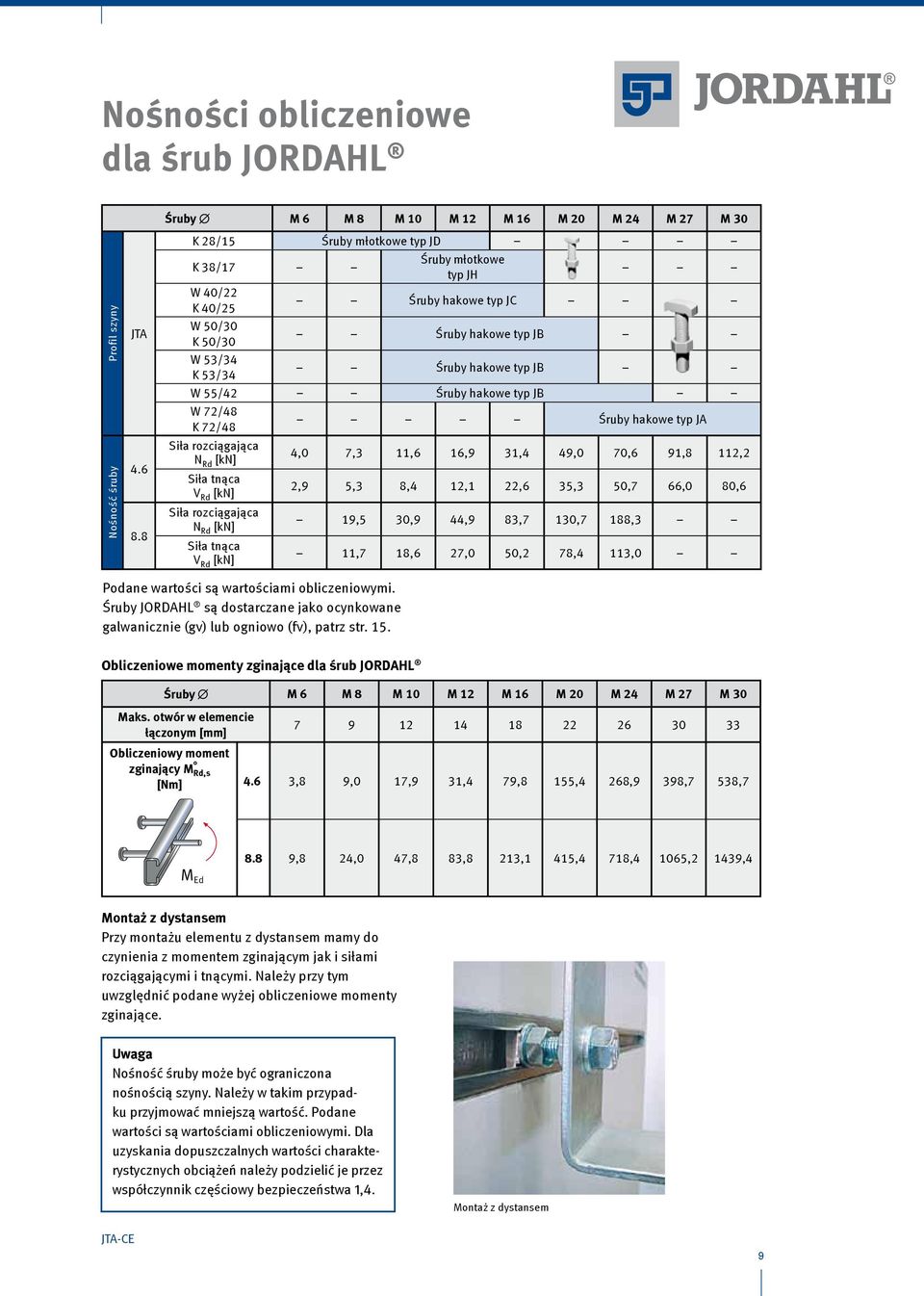

9 Nośności obliczeniowe dla śrub JORDAHL Śruby M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 Profil szyny Nośność śruby JTA K 28/15 Śruby młotkowe typ JD K 38/17 Śruby młotkowe typ JH W 40/22 K 40/25 Śruby hakowe typ JC W 50/30 Śruby hakowe typ JB K 50/30 W 53/34 Śruby hakowe typ JB K 53/34 W 55/42 Śruby hakowe typ JB W 72/48 K 72/48 Śruby hakowe typ JA Siła rozciągająca N Rd [kn] 4,0 7,3 11,6 16,9 31,4 49,0 70,6 91,8 112,2 Siła tnąca V Rd [kn] 2,9 5,3 8,4 12,1 22,6 35,3 50,7 66,0 80,6 Siła rozciągająca N Rd [kn] 19,5 30,9 44,9 83,7 130,7 188,3 Siła tnąca V Rd [kn] 11,7 18,6 27,0 50,2 78,4 113,0 Podane wartości są wartościami obliczeniowymi. Śruby JORDAHL są dostarczane jako ocynkowane galwanicznie (gv) lub ogniowo (fv), patrz str. 15. Obliczeniowe momenty zginające dla śrub JORDAHL Śruby M 6 M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 Maks. otwór w elemencie łączonym [mm] Obliczeniowy moment zginający M Rd,s [Nm] 4.6 3,8 9,0 17,9 31,4 79,8 155,4 268,9 398,7 538,7 M Ed 8.8 9,8 24,0 47,8 83,8 213,1 415,4 718,4 1065,2 1439,4 Montaż z dystansem Przy montażu elementu z dystansem mamy do czynienia z momentem zginającym jak i siłami rozciągającymi i tnącymi. Należy przy tym uwzględnić podane wyżej obliczeniowe momenty zginające. Uwaga Nośność śruby może być ograniczona nośnością szyny. Należy w takim przypadku przyjmować mniejszą wartość. Podane wartości są wartościami obliczeniowymi. Dla uzyskania dopuszczalnych wartości charakterystycznych obciążeń należy podzielić je przez współczynnik częściowy bezpieczeństwa 1,4. Montaż z dystansem 9

10 JORDAHL Technika zamocowań Obliczeniowe nośności dla śrub JORDAHL ze stali nierdzewnej Śruby M 8 M 10 M 12 M 16 M 20 M 24 Profil szyny Nośność śruby JTA A4-50 F4-70 K 28/15 Śruby młotkowe typ JD K 38/17 Śruby młotkowe typ JH W 40/22 K 40/25 Śruby hakowe typ JC W 50/30 K 50/30 Śruby hakowe typ JB W 53/34 Śruby hakowe typ JB K 53/34 W 55/42 Śruby hakowe typ JB W 72/48 K 72/48 Siła rozciągająca N Rd [kn] Siła tnąca V Rd [kn] Siła rozciągająca N Rd [kn] Siła tnąca V Rd [kn] Śruby hakowe typ JA 10,1 14,8 27,4 42,8 61,7 7,3 10,6 19,8 30,9 44,5 13,7 21,7 31,6 58,8 91,7 16,8 15,6 22,7 42,2 66,0 Podane wartości są wartościami obliczeniowymi. Śruby JORDAHL ze stali nierdzewnej są produkowane przeważnie w kategorii stali nierdzewnej odpornej na korozję C4 (A4,L4) i C5(F4,HC) wg str. 15. Obliczeniowe momenty zginające dla śrub JORDAHL Śruby M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 Maks. otwór w elemencie łączonym [mm] Obliczeniowy moment zginający M Rd,s [Nm] A4-50 7,9 15,7 27,5 70,0 136,3 235,8 M Ed A4-70 F ,8 33,5 58,8 149,4 291,3 503,7 Montaż z dystansem Przy montażu elementu z dystansem mamy do czynienia z momentem zginającym jak i siłami rozciągającymi i tnącymi. Należy przy tym uwzględnić podane wyżej obliczeniowe momenty zginające. Uwaga Nośność śruby może być ograniczona nośnością szyny. Należy w takim przypadku przyjmować mniejszą wartość. Podane wartości są wartościami obliczeniowymi. Dla uzyskania dopuszczalnych wartości charakterystycznych obciążeń należy podzielić je przez współczynnik częściowy bezpieczeństwa 1,4. Montaż z dystansem 10

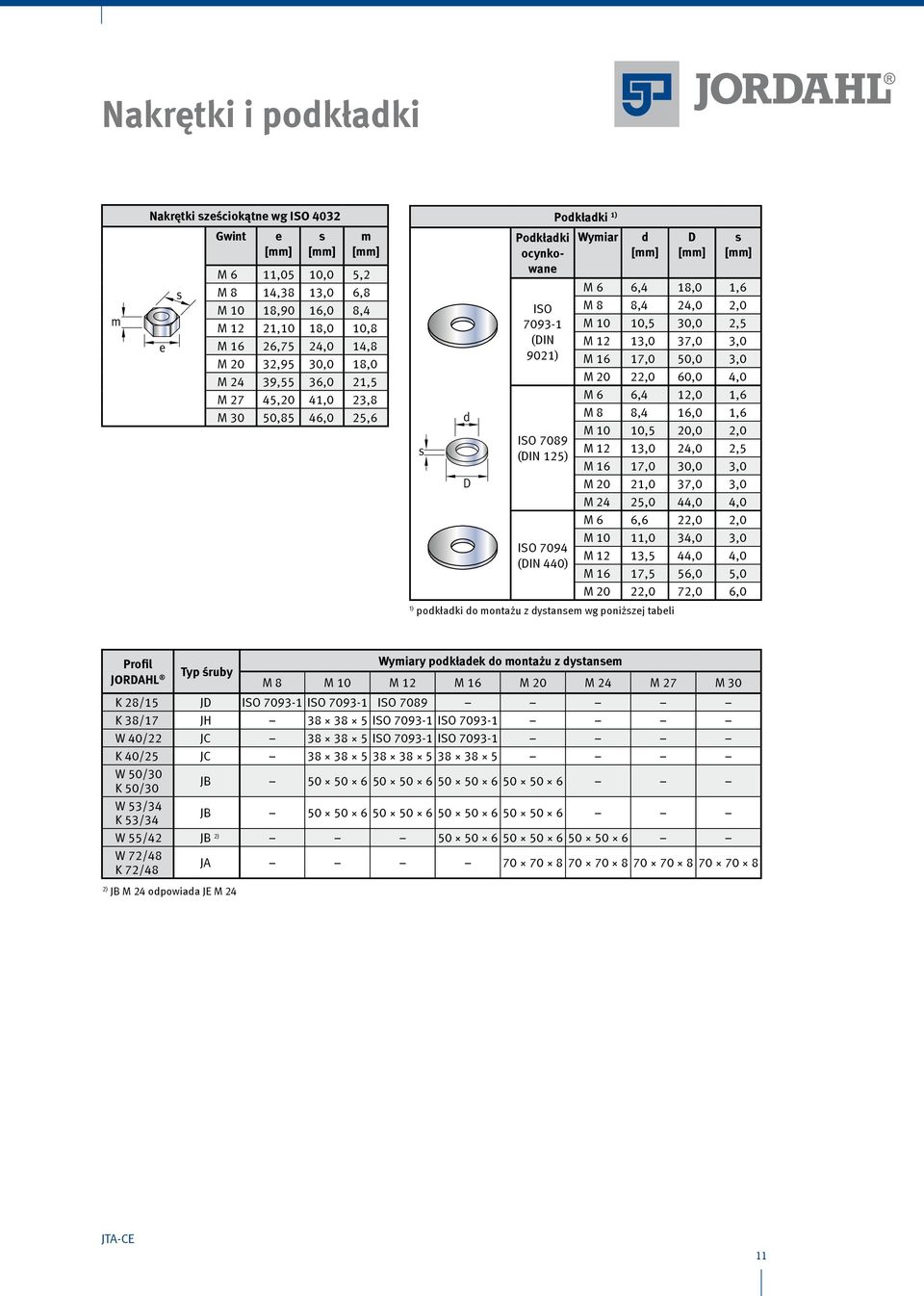

11 Nakrętki i podkładki m Nakrętki sześciokątne wg ISO 4032 e s Gwint e [mm] s [mm] m [mm] M 6 11,05 10,0 5,2 M 8 14,38 13,0 6,8 M 10 18,90 16,0 8,4 M 12 21,10 18,0 10,8 M 16 26,75 24,0 14,8 M 20 32,95 30,0 18,0 M 24 39,55 36,0 21,5 M 27 45,20 41,0 23,8 M 30 50,85 46,0 25,6 s d D Podkładki ocynkowane ISO (DIN 9021) ISO 7089 (DIN 125) ISO 7094 (DIN 440) Podkładki 1) Wymiar d [mm] 1) podkładki do montażu z dystansem wg poniższej tabeli D [mm] s [mm] M 6 6,4 18,0 1,6 M 8 8,4 24,0 2,0 M 10 10,5 30,0 2,5 M 12 13,0 37,0 3,0 M 16 17,0 50,0 3,0 M 20 22,0 60,0 4,0 M 6 6,4 12,0 1,6 M 8 8,4 16,0 1,6 M 10 10,5 20,0 2,0 M 12 13,0 24,0 2,5 M 16 17,0 30,0 3,0 M 20 21,0 37,0 3,0 M 24 25,0 44,0 4,0 M 6 6,6 22,0 2,0 M 10 11,0 34,0 3,0 M 12 13,5 44,0 4,0 M 16 17,5 56,0 5,0 M 20 22,0 72,0 6,0 Profil JORDAHL Typ śruby Wymiary podkładek do montażu z dystansem M 8 M 10 M 12 M 16 M 20 M 24 M 27 M 30 K 28/15 JD ISO ISO ISO 7089 K 38/17 JH ISO ISO W 40/22 JC ISO ISO K 40/25 JC W 50/30 K 50/30 JB W 53/34 K 53/34 JB W 55/42 JB 2) W 72/48 K 72/48 JA ) JB M 24 odpowiada JE M 24 11

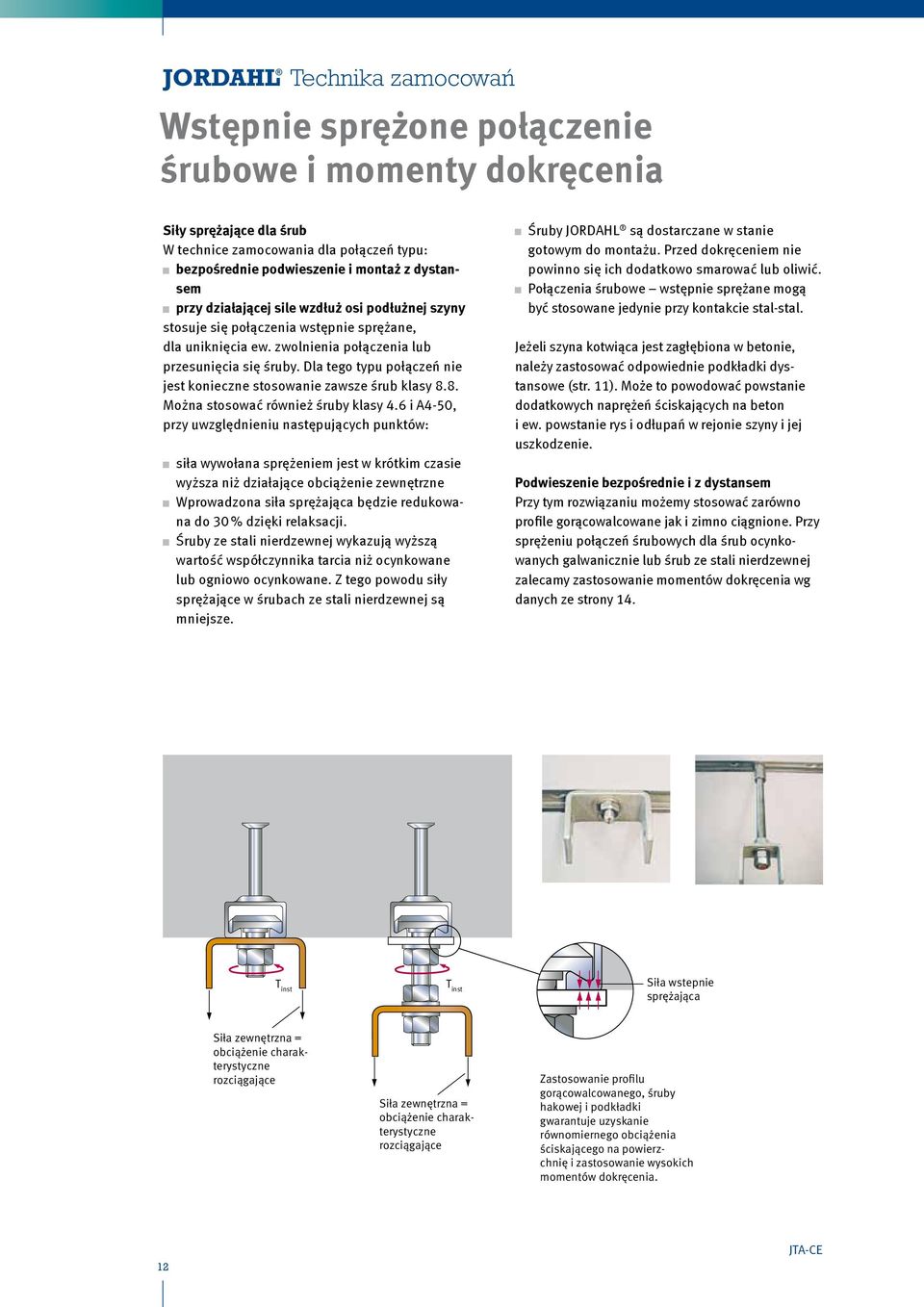

12 JORDAHL Technika zamocowań Wstępnie sprężone połączenie śrubowe i momenty dokręcenia Siły sprężające dla śrub W technice zamocowania dla połączeń typu: bezpośrednie podwieszenie i montaż z dystansem przy działającej sile wzdłuż osi podłużnej szyny stosuje się połączenia wstępnie sprężane, dla uniknięcia ew. zwolnienia połączenia lub przesunięcia się śruby. Dla tego typu połączeń nie jest konieczne stosowanie zawsze śrub klasy 8.8. Można stosować również śruby klasy 4.6 i A4-50, przy uwzględnieniu następujących punktów: siła wywołana sprężeniem jest w krótkim czasie wyższa niż działające obciążenie zewnętrzne Wprowadzona siła sprężająca będzie redukowana do 30 % dzięki relaksacji. śruby ze stali nierdzewnej wykazują wyższą wartość współczynnika tarcia niż ocynkowane lub ogniowo ocynkowane. Z tego powodu siły sprężające w śrubach ze stali nierdzewnej są mniejsze. Śruby JORDAHL są dostarczane w stanie gotowym do montażu. Przed dokręceniem nie powinno się ich dodatkowo smarować lub oliwić. Połączenia śrubowe wstępnie sprężane mogą być stosowane jedynie przy kontakcie stal-stal. Jeżeli szyna kotwiąca jest zagłębiona w betonie, należy zastosować odpowiednie podkładki dystansowe (str. 11). Może to powodować powstanie dodatkowych naprężeń ściskających na beton i ew. powstanie rys i odłupań w rejonie szyny i jej uszkodzenie. Podwieszenie bezpośrednie i z dystansem Przy tym rozwiązaniu możemy stosować zarówno profile gorącowalcowane jak i zimno ciągnione. Przy sprężeniu połączeń śrubowych dla śrub ocynkowanych galwanicznie lub śrub ze stali nierdzewnej zalecamy zastosowanie momentów dokręcenia wg danych ze strony 14. T inst T inst Siła wstepnie sprężająca Siła zewnętrzna = obciążenie charakterystyczne rozciągające Siła zewnętrzna = obciążenie charakterystyczne rozciągające Zastosowanie profilu gorącowalcowanego, śruby hakowej i podkładki gwarantuje uzyskanie równomiernego obciążenia ściskającego na powierzchnię i zastosowanie wysokich momentów dokręcenia. 12

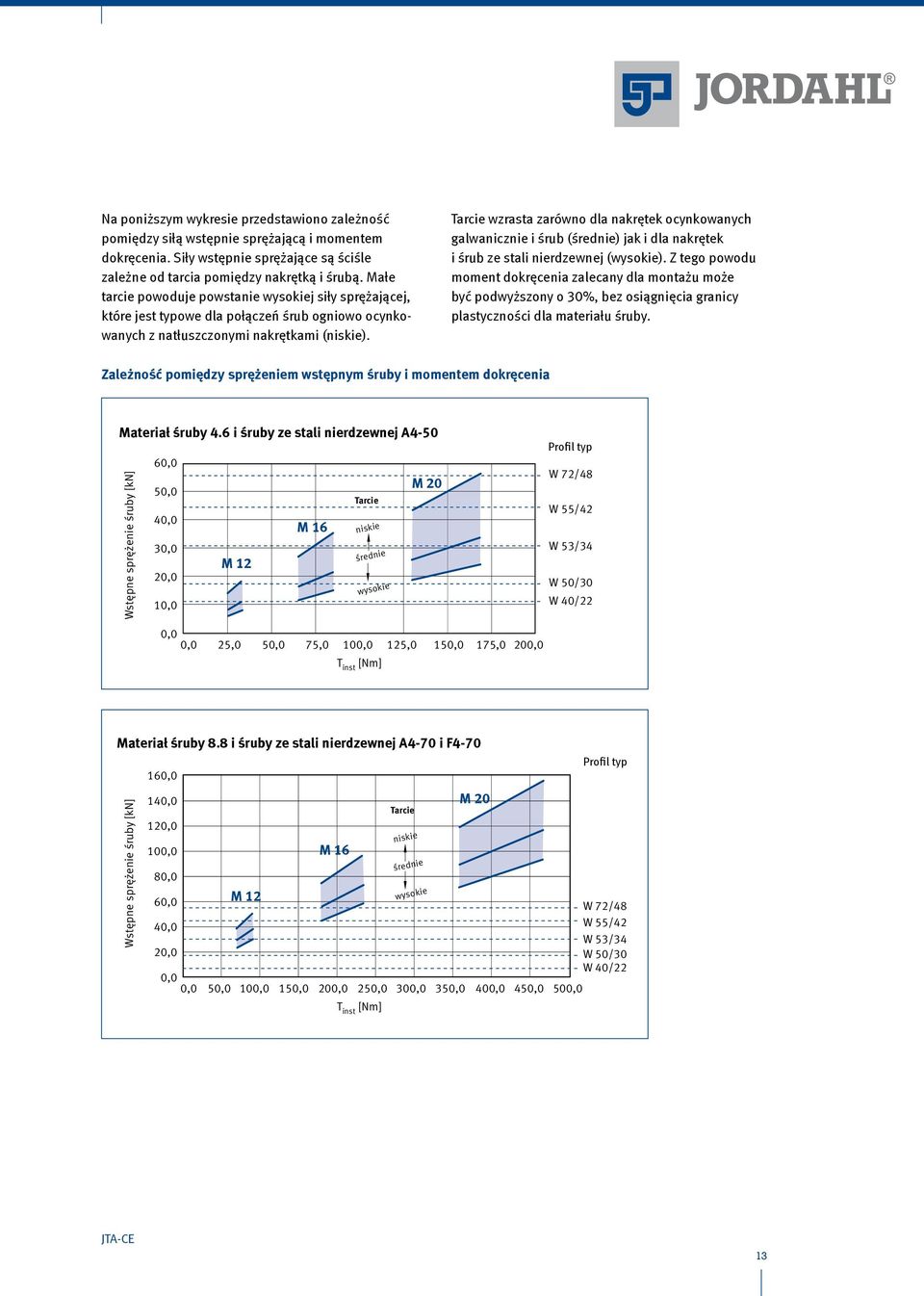

13 Na poniższym wykresie przedstawiono zależność pomiędzy siłą wstępnie sprężającą i momentem dokręcenia. Siły wstępnie sprężające są ściśle zależne od tarcia pomiędzy nakrętką i śrubą. Małe tarcie powoduje powstanie wysokiej siły sprężającej, które jest typowe dla połączeń śrub ogniowo ocynkowanych z natłuszczonymi nakrętkami (niskie). Tarcie wzrasta zarówno dla nakrętek ocynkowanych galwanicznie i śrub (średnie) jak i dla nakrętek i śrub ze stali nierdzewnej (wysokie). Z tego powodu moment dokręcenia zalecany dla montażu może być podwyższony o 30%, bez osiągnięcia granicy plastyczności dla materiału śruby. Zależność pomiędzy sprężeniem wstępnym śruby i momentem dokręcenia Materiał śruby 4.6 i śruby ze stali nierdzewnej A ,0 Wstępne Wstępne sprężenie sprężenie śruby [kn] śruby [kn] M 20 60,0 50,0 Tarcie 50,0 40,0 M 16 40,0 30,0 M 12 30,0 20,0 niskie Tarcie niskie średnie średnie wysokie Profil typ W 72/48 W 72/48 55/42 W 55/42 53/34 W 53/34 50/30 20,0 10,0 W 40/22 W 50/30 10,0 W 40/22 0,0 25,0 50,0 75,0 100,0 125,0 150,0 175,0 200,0 0,0 T [Nm] inst 0,0 25,0 50,0 75,0 100,0 125,0 150,0 175,0 200,0 T [Nm] inst wysokie Materiał 160,0śruby 8.8 i śruby ze stali nierdzewnej A4-70 i F4-70 Wstępne Wstępne sprężenie sprężenie śruby [kn] śruby [kn] 140,0 160,0 120,0 140,0 100,0 120,0 80,0 100,0 M 16 Tarcie Tarcie niskie średnie średnie wysokie 60,0 80,0 W 72/48 40,0 W 55/42 60,0 M 12 W 72/48 53/34 20,0 40,0 W 55/42 50/30 W 53/34 40/22 0,0 20,0 0,0 50,0 100,0 150,0 200,0 250,0 300,0 350,0 400,0 450,0 500,0 W 50/30 W 40/22 0,0 T [Nm] inst 0,0 50,0 100,0 150,0 200,0 250,0 300,0 350,0 400,0 450,0 500,0 T [Nm] inst niskie wysokie M 20 Profil typ 13

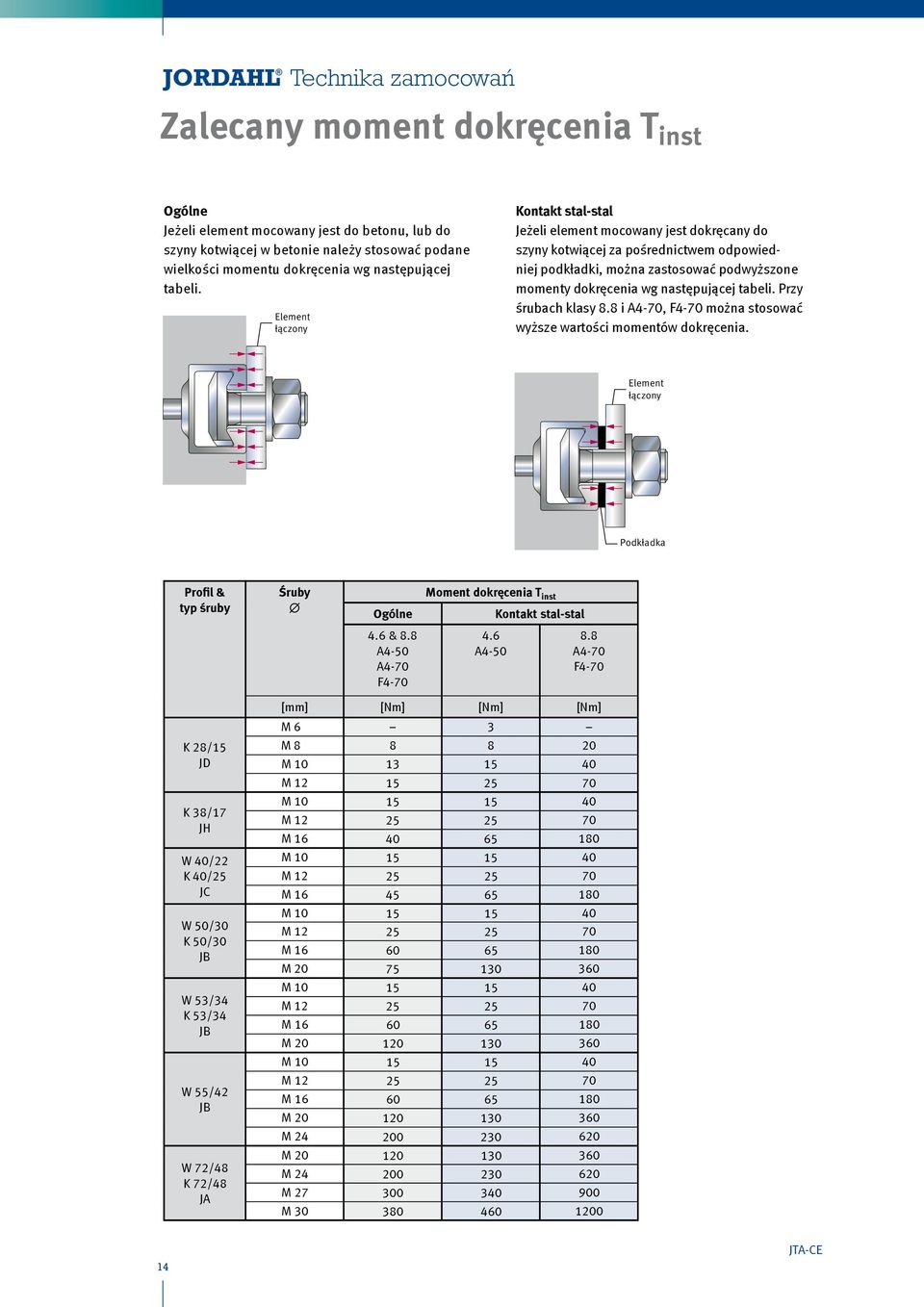

14 JORDAHL Technika zamocowań Zalecany moment dokręcenia T inst Ogólne Jeżeli element mocowany jest do betonu, lub do szyny kotwiącej w betonie należy stosować podane wielkości momentu dokręcenia wg następującej tabeli. Element łączony Element łączony Kontakt stal-stal Jeżeli element mocowany jest dokręcany do szyny kotwiącej za pośrednictwem odpowiedniej podkładki, można zastosować podwyższone momenty dokręcenia wg następującej tabeli. Przy śrubach klasy 8.8 i A4-70, F4-70 można stosować wyższe wartości momentów dokręcenia. Element łączony Element łączony Podkładka Profil & typ śruby Śruby Ogólne Podkładka Moment dokręcenia T inst Kontakt stal-stal 4.6 & 8.8 A4-50 A4-70 F A A4-70 F4-70 K 28/15 JD K 38/17 JH W 40/22 K 40/25 JC W 50/30 K 50/30 JB W 53/34 K 53/34 JB W 55/42 JB W 72/48 K 72/48 JA [mm] [Nm] [Nm] [Nm] M 6 3 M M M M M M M M M M M M M M M M M M M M M M M M M M

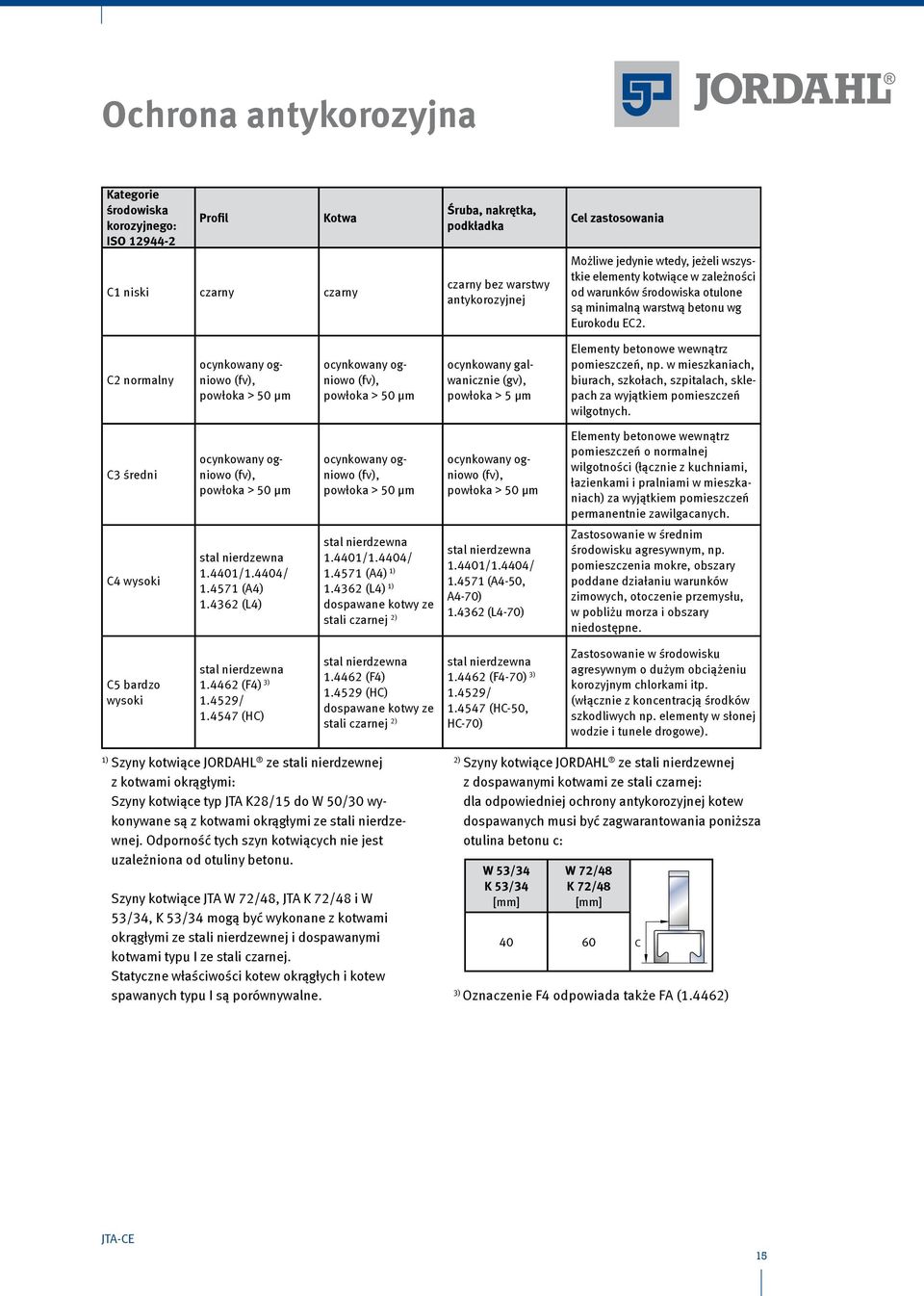

15 Ochrona antykorozyjna Kategorie środowiska korozyjnego: ISO Profil Kotwa C1 niski czarny czarny Śruba, nakrętka, podkładka czarny bez warstwy antykorozyjnej Cel zastosowania Możliwe jedynie wtedy, jeżeli wszystkie elementy kotwiące w zależności od warunków środowiska otulone są minimalną warstwą betonu wg Eurokodu EC2. C2 normalny ocynkowany ogniowo (fv), powłoka > 50 μm ocynkowany ogniowo (fv), powłoka > 50 μm ocynkowany galwanicznie (gv), powłoka > 5 μm Elementy betonowe wewnątrz pomieszczeń, np. w mieszkaniach, biurach, szkołach, szpitalach, sklepach za wyjątkiem pomieszczeń wilgotnych. C3 średni ocynkowany ogniowo (fv), powłoka > 50 μm ocynkowany ogniowo (fv), powłoka > 50 μm ocynkowany ogniowo (fv), powłoka > 50 μm Elementy betonowe wewnątrz pomieszczeń o normalnej wilgotności (łącznie z kuchniami, łazienkami i pralniami w mieszkaniach) za wyjątkiem pomieszczeń permanentnie zawilgacanych. C4 wysoki stal nierdzewna /1.4404/ (A4) (L4) stal nierdzewna /1.4404/ (A4) 1) (L4) 1) dospawane kotwy ze stali czarnej 2) stal nierdzewna /1.4404/ (A4-50, A4-70) (L4-70) Zastosowanie w średnim środowisku agresywnym, np. pomieszczenia mokre, obszary poddane działaniu warunków zimowych, otoczenie przemysłu, w pobliżu morza i obszary niedostępne. C5 bardzo wysoki stal nierdzewna (F4) 3) / (HC) stal nierdzewna (F4) (HC) dospawane kotwy ze stali czarnej 2) stal nierdzewna (F4-70) 3) / (HC-50, HC-70) Zastosowanie w środowisku agresywnym o dużym obciążeniu korozyjnym chlorkami itp. (włącznie z koncentracją środków szkodliwych np. elementy w słonej wodzie i tunele drogowe). 1) Szyny kotwiące JORDAHL ze stali nierdzewnej z kotwami okrągłymi: Szyny kotwiące typ JTA K28/15 do W 50/30 wykonywane są z kotwami okrągłymi ze stali nierdzewnej. Odporność tych szyn kotwiących nie jest uzależniona od otuliny betonu. Szyny kotwiące JTA W 72/48, JTA K 72/48 i W 53/34, K 53/34 mogą być wykonane z kotwami okrągłymi ze stali nierdzewnej i dospawanymi kotwami typu I ze stali czarnej. Statyczne właściwości kotew okrągłych i kotew spawanych typu I są porównywalne. 2) Szyny kotwiące JORDAHL ze stali nierdzewnej z dospawanymi kotwami ze stali czarnej: dla odpowiedniej ochrony antykorozyjnej kotew dospawanych musi być zagwarantowania poniższa otulina betonu c: W 53/34 K 53/34 [mm] W 72/48 K 72/48 [mm] c 3) Oznaczenie F4 odpowiada także FA (1.4462) 15

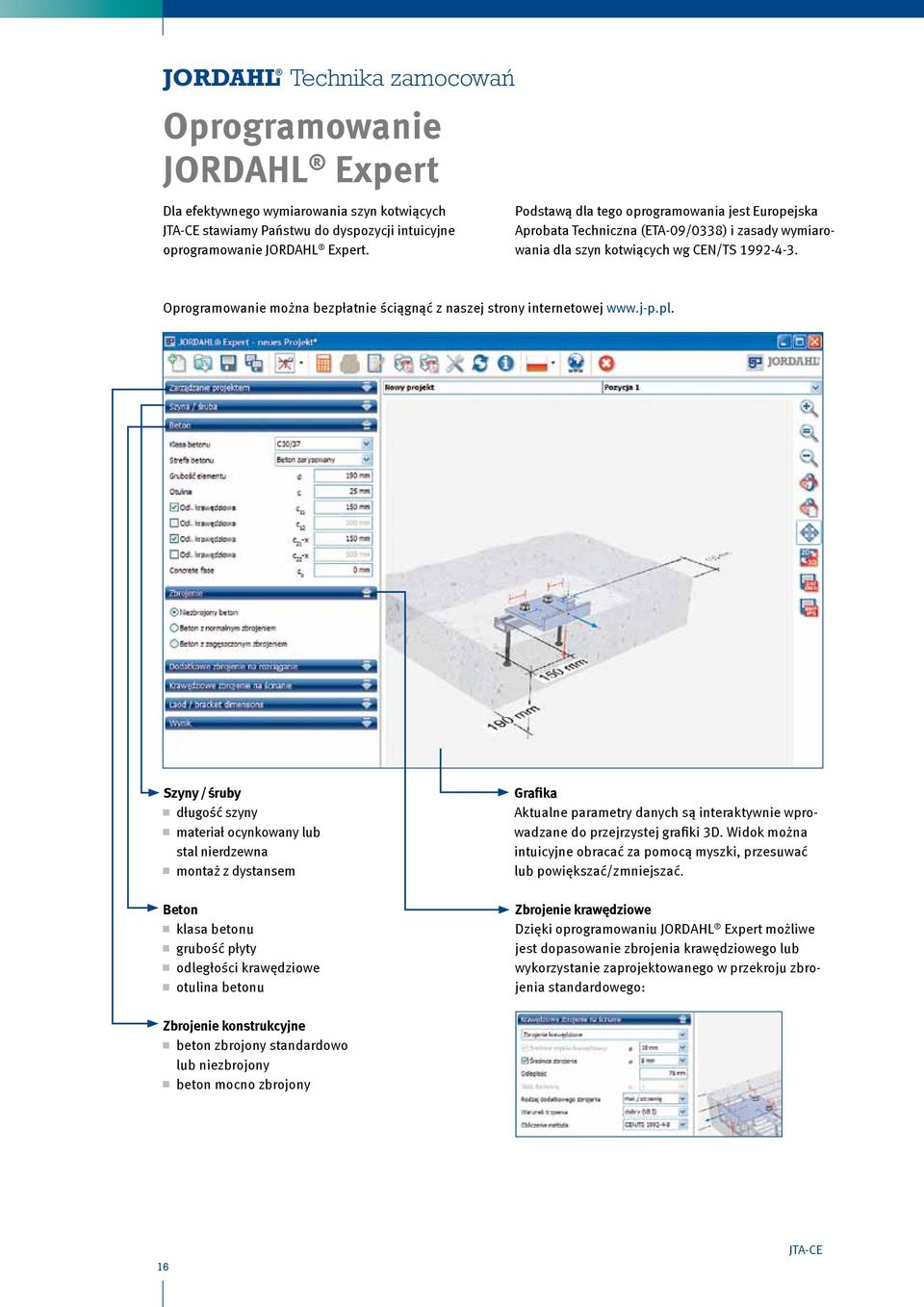

16 JORDAHL Technika zamocowań Oprogramowanie JORDAHL Expert Dla efektywnego wymiarowania szyn kotwiących stawiamy Państwu do dyspozycji intuicyjne oprogramowanie JORDAHL Expert. Podstawą dla tego oprogramowania jest Europejska Aprobata Techniczna (ETA-09/0338) i zasady wymiarowania dla szyn kotwiących wg CEN/TS Oprogramowanie można bezpłatnie ściągnąć z naszej strony internetowej Szyny / śruby długość szyny materiał ocynkowany lub stal nierdzewna montaż z dystansem Beton klasa betonu grubość płyty odległości krawędziowe otulina betonu Grafika Aktualne parametry danych są interaktywnie wprowadzane do przejrzystej grafiki 3D. Widok można intuicyjne obracać za pomocą myszki, przesuwać lub powiększać/zmniejszać. Zbrojenie krawędziowe Dzięki oprogramowaniu JORDAHL Expert możliwe jest dopasowanie zbrojenia krawędziowego lub wykorzystanie zaprojektowanego w przekroju zbrojenia standardowego: Zbrojenie konstrukcyjne beton zbrojony standardowo lub niezbrojony beton mocno zbrojony 16

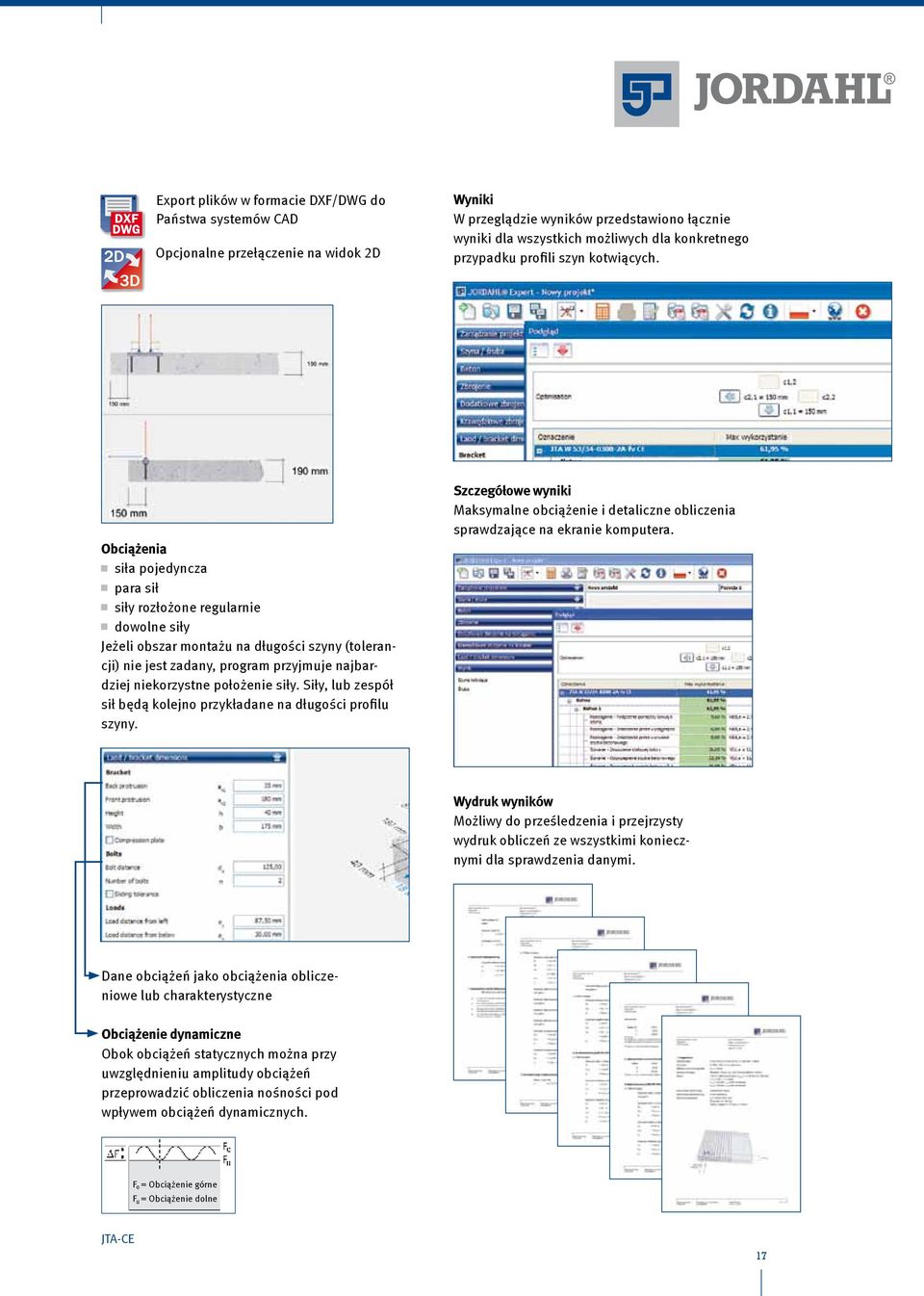

17 Export plików w formacie DXF/DWG do Państwa systemów CAD Opcjonalne przełączenie na widok 2D Wyniki W przeglądzie wyników przedstawiono łącznie wyniki dla wszystkich możliwych dla konkretnego przypadku profili szyn kotwiących. Obciążenia siła pojedyncza para sił siły rozłożone regularnie dowolne siły Jeżeli obszar montażu na długości szyny (tolerancji) nie jest zadany, program przyjmuje najbardziej niekorzystne położenie siły. Siły, lub zespół sił będą kolejno przykładane na długości profilu szyny. Szczegółowe wyniki Maksymalne obciążenie i detaliczne obliczenia sprawdzające na ekranie komputera. Wydruk wyników Możliwy do prześledzenia i przejrzysty wydruk obliczeń ze wszystkimi koniecznymi dla sprawdzenia danymi. Dane obciążeń jako obciążenia obliczeniowe lub charakterystyczne Obciążenie dynamiczne Obok obciążeń statycznych można przy uwzględnieniu amplitudy obciążeń przeprowadzić obliczenia nośności pod wpływem obciążeń dynamicznych. F o = Obciążenie górne F u = Obciążenie dolne 17

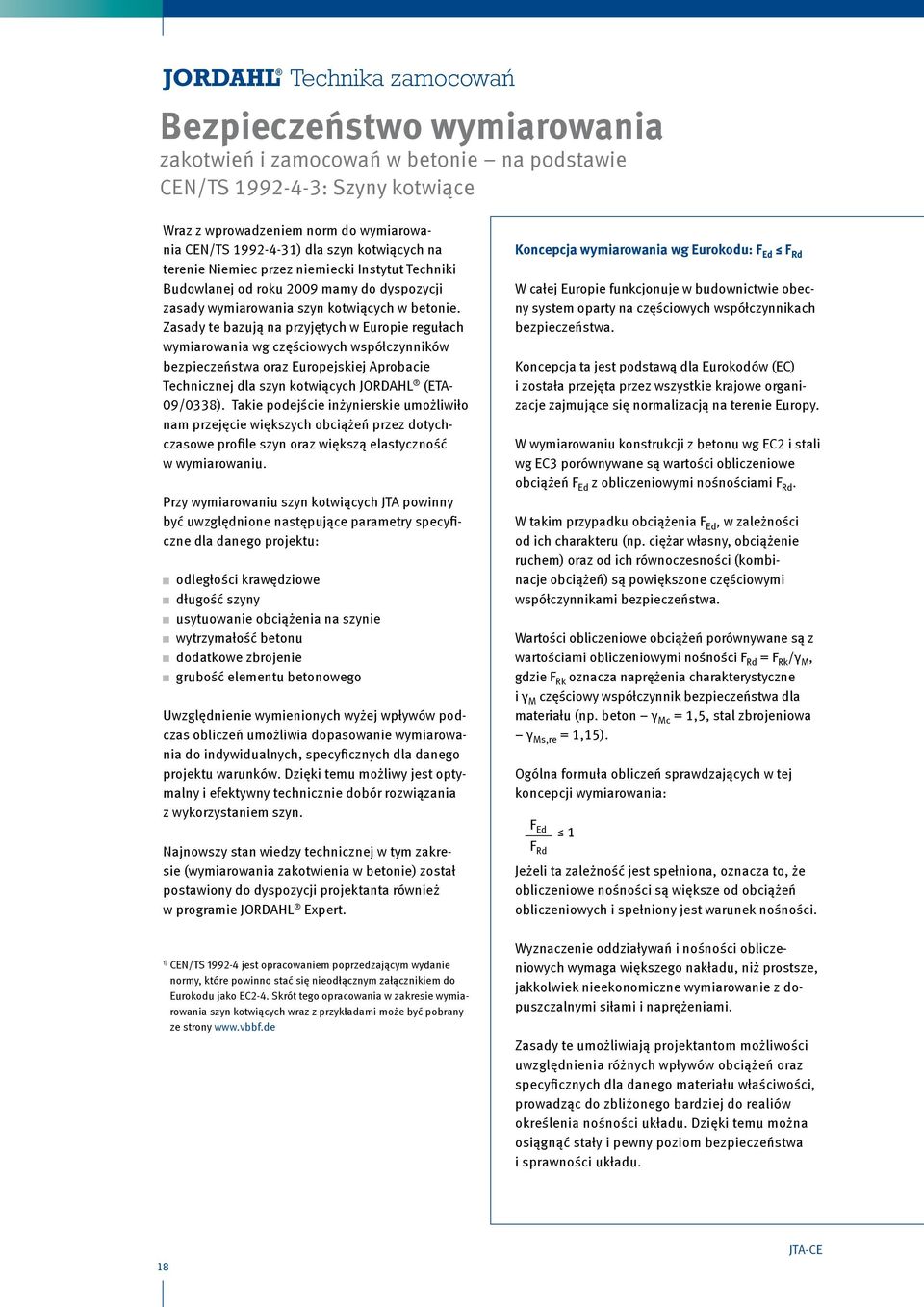

18 JORDAHL Technika zamocowań Bezpieczeństwo wymiarowania zakotwień i zamocowań w betonie na podstawie CEN/TS : Szyny kotwiące Wraz z wprowadzeniem norm do wymiarowania CEN/TS ) dla szyn kotwiących na terenie Niemiec przez niemiecki Instytut Techniki Budowlanej od roku 2009 mamy do dyspozycji zasady wymiarowania szyn kotwiących w betonie. Zasady te bazują na przyjętych w Europie regułach wymiarowania wg częściowych współczynników bezpieczeństwa oraz Europejskiej Aprobacie Technicznej dla szyn kotwiących JORDAHL (ETA- 09/0338). Takie podejście inżynierskie umożliwiło nam przejęcie większych obciążeń przez dotychczasowe profile szyn oraz większą elastyczność w wymiarowaniu. Przy wymiarowaniu szyn kotwiących JTA powinny być uwzględnione następujące parametry specyficzne dla danego projektu: odległości krawędziowe długość szyny usytuowanie obciążenia na szynie wytrzymałość betonu dodatkowe zbrojenie grubość elementu betonowego Uwzględnienie wymienionych wyżej wpływów podczas obliczeń umożliwia dopasowanie wymiarowania do indywidualnych, specyficznych dla danego projektu warunków. Dzięki temu możliwy jest optymalny i efektywny technicznie dobór rozwiązania z wykorzystaniem szyn. Najnowszy stan wiedzy technicznej w tym zakresie (wymiarowania zakotwienia w betonie) został postawiony do dyspozycji projektanta również w programie JORDAHL Expert. Koncepcja wymiarowania wg Eurokodu: F Ed F Rd W całej Europie funkcjonuje w budownictwie obecny system oparty na częściowych współczynnikach bezpieczeństwa. Koncepcja ta jest podstawą dla Eurokodów (EC) i została przejęta przez wszystkie krajowe organizacje zajmujące się normalizacją na terenie Europy. W wymiarowaniu konstrukcji z betonu wg EC2 i stali wg EC3 porównywane są wartości obliczeniowe obciążeń F Ed z obliczeniowymi nośnościami F Rd. W takim przypadku obciążenia F Ed, w zależności od ich charakteru (np. ciężar własny, obciążenie ruchem) oraz od ich równoczesności (kombinacje obciążeń) są powiększone częściowymi współczynnikami bezpieczeństwa. Wartości obliczeniowe obciążeń porównywane są z wartościami obliczeniowymi nośności F Rd = F Rk /γ M, gdzie F Rk oznacza naprężenia charakterystyczne i γ M częściowy współczynnik bezpieczeństwa dla materiału (np. beton γ Mc = 1,5, stal zbrojeniowa γ Ms,re = 1,15). Ogólna formuła obliczeń sprawdzających w tej koncepcji wymiarowania: F Ed F Rd 1 Jeżeli ta zależność jest spełniona, oznacza to, że obliczeniowe nośności są większe od obciążeń obliczeniowych i spełniony jest warunek nośności. 1) CEN/TS jest opracowaniem poprzedzającym wydanie normy, które powinno stać się nieodłącznym załącznikiem do Eurokodu jako EC2-4. Skrót tego opracowania w zakresie wymiarowania szyn kotwiących wraz z przykładami może być pobrany ze strony Wyznaczenie oddziaływań i nośności obliczeniowych wymaga większego nakładu, niż prostsze, jakkolwiek nieekonomiczne wymiarowanie z dopuszczalnymi siłami i naprężeniami. Zasady te umożliwiają projektantom możliwości uwzględnienia różnych wpływów obciążeń oraz specyficznych dla danego materiału właściwości, prowadząc do zbliżonego bardziej do realiów określenia nośności układu. Dzięki temu można osiągnąć stały i pewny poziom bezpieczeństwa i sprawności układu. 18

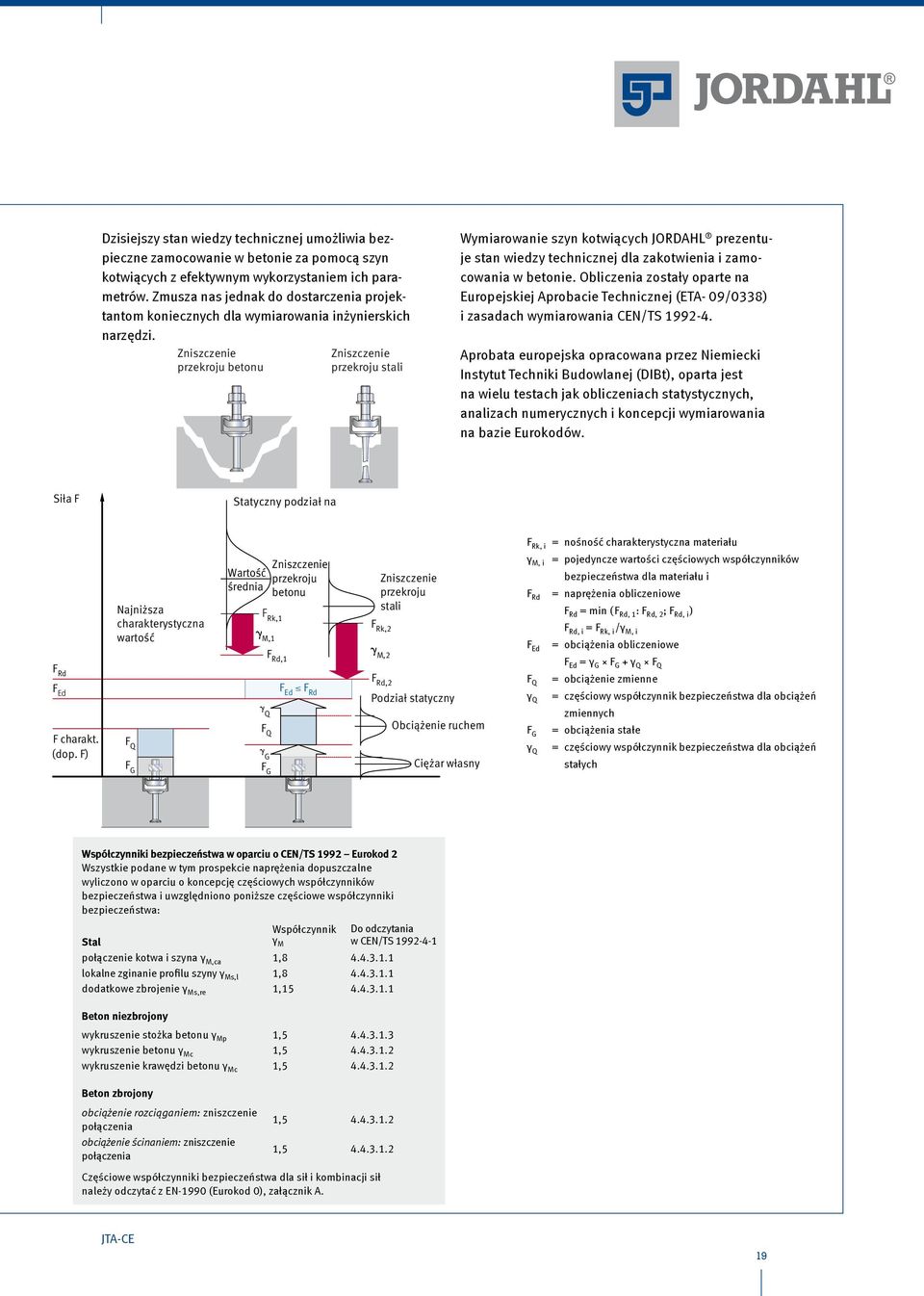

19 Dzisiejszy stan wiedzy technicznej umożliwia bezpieczne zamocowanie w betonie za pomocą szyn kotwiących z efektywnym wykorzystaniem ich parametrów. Zmusza nas jednak do dostarczenia projektantom koniecznych dla wymiarowania inżynierskich narzędzi. Zniszczenie przekroju betonu Zniszczenie przekroju stali Wymiarowanie szyn kotwiących JORDAHL prezentuje stan wiedzy technicznej dla zakotwienia i zamocowania w betonie. Obliczenia zostały oparte na Europejskiej Aprobacie Technicznej (ETA- 09/0338) i zasadach wymiarowania CEN/TS Aprobata europejska opracowana przez Niemiecki Instytut Techniki Budowlanej (DIBt), oparta jest na wielu testach jak obliczeniach statystycznych, analizach numerycznych i koncepcji wymiarowania na bazie Eurokodów. Siła F Statyczny podział na F Rk, i = nośność charakterystyczna materiału F Rd F Ed F charakt. (dop. F) Najniższa charakterystyczna wartość F Q F G Wartość średnia F Rk,1 M,1 F Rd,1 F Q Q F G G Zniszczenie przekroju betonu F Ed F Rd Zniszczenie przekroju stali F Rk,2 M,2 F Rd,2 Podział statyczny Obciążenie ruchem Ciężar własny γ M, i F Rd F Ed F Q γ Q F G γ Q = pojedyncze wartości częściowych współczynników bezpieczeństwa dla materiału i = naprężenia obliczeniowe F Rd = min ( F Rd, 1 : F Rd, 2 ; F Rd, i ) F Rd, i = F Rk, i /γ M, i = obciążenia obliczeniowe F Ed = γ G F G + γ Q F Q = obciążenie zmienne = częściowy współczynnik bezpieczeństwa dla obciążeń zmiennych = obciążenia stałe = częściowy współczynnik bezpieczeństwa dla obciążeń stałych Współczynniki bezpieczeństwa w oparciu o CEN/TS 1992 Eurokod 2 Wszystkie podane w tym prospekcie naprężenia dopuszczalne wyliczono w oparciu o koncepcję częściowych współczynników bezpieczeństwa i uwzględniono poniższe częściowe współczynniki bezpieczeństwa: Stal Współczynnik γ M Częściowe współczynniki bezpieczeństwa dla sił i kombinacji sił należy odczytać z EN-1990 (Eurokod 0), załącznik A. Do odczytania w CEN/TS połączenie kotwa i szyna γ M,ca 1, lokalne zginanie profilu szyny γ Ms,l 1, dodatkowe zbrojenie γ Ms,re 1, Beton niezbrojony wykruszenie stożka betonu γ Mp 1, wykruszenie betonu γ Mc 1, wykruszenie krawędzi betonu γ Mc 1, Beton zbrojony obciążenie rozciąganiem: zniszczenie połączenia obciążenie ścinaniem: zniszczenie połączenia 1, ,

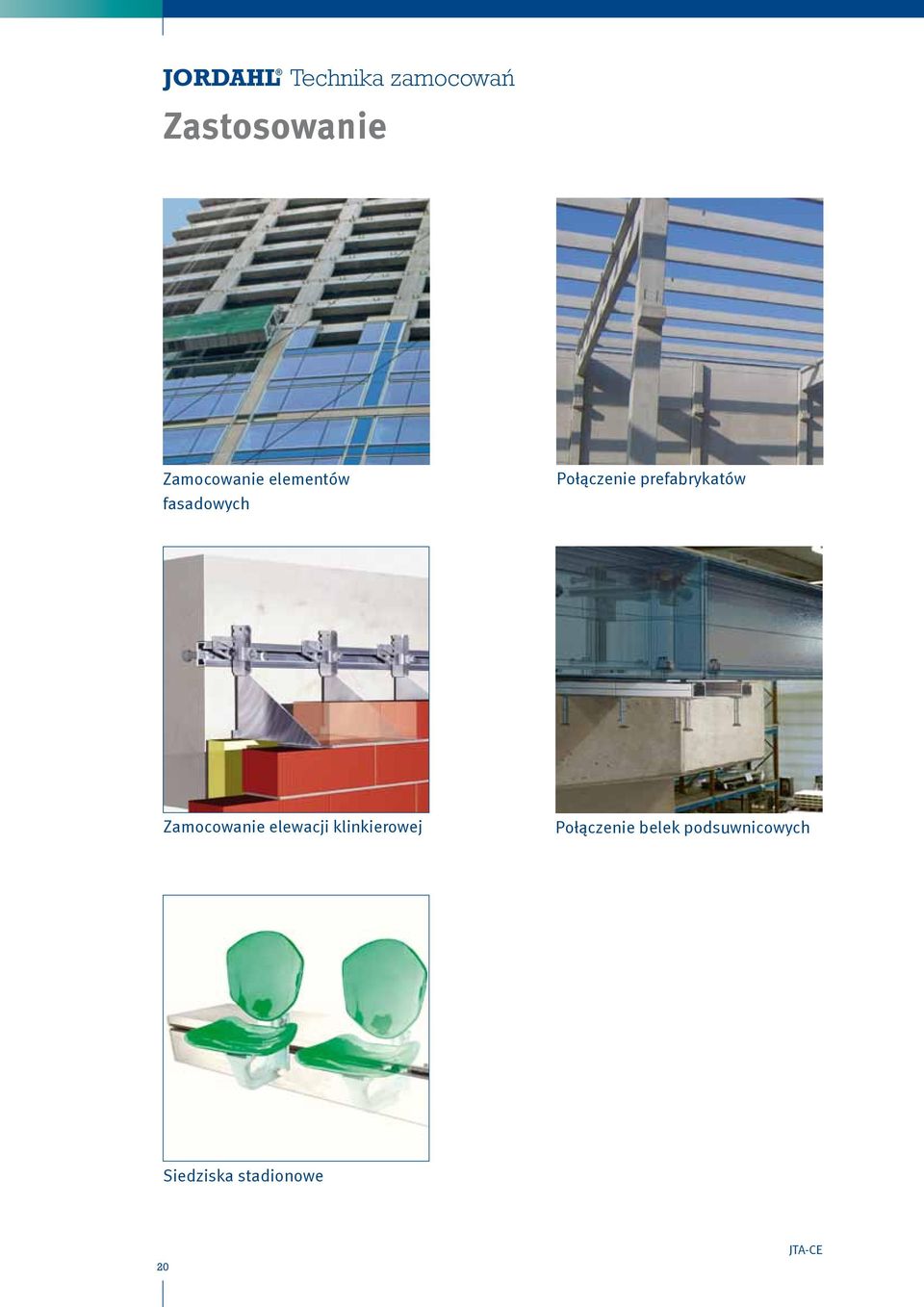

20 JORDAHL Technika zamocowań Zastosowanie Zamocowanie elementów fasadowych Połączenie prefabrykatów Zamocowanie elewacji klinkierowej Połączenie belek podsuwnicowych Siedziska stadionowe 20

21 Połączenie tras kablowych Fundamenty dla maszyn przemysłowych Zamocowanie rurociągów Windy Zamocowanie trakcji kolejowych / tramwajowych 21

22 JORDAHL Technika zamocowań Montaż ekonomicznie, łatwo i szybko Firma JORDAHL produkuje szyny kotwiące we wszystkich oczekiwanych długościach. Szyny kotwiące firmy JORDAHL w celu ochrony przed świeżym betonem zaopatrzone są w piankę wypełniającą profil szyny. Składa się ona z polistyrenu (PS) lub polietylenu (PE) i można ją łatwo usunąć. Mocowanie w szalunku Szyny kotwiące JORDAHL wbudowywane są wg planu zbrojenia lub wg planu szalunków. W celu uniknięcia przesuwu podczas betonowania, szyny zostają zamocowane: w szalunkach drewnianych z użyciem gwoździ ze stali szlachetnej wbitych w otwory na tylnej stronie profilu albo przez boczne przyklejenie ich z użyciem Polyolifinu - kleju stosowanego na gorąco w szalunkach ze stali przez przykręcenie ich przy pomocy śrub firmy JORDAHL lub przy pomocy magnesów na powierzchni płyty betonowej przez zamocowanie ich na prętach zbrojeniowych lub, w razie potrzeby, przy użyciu specjalnych przekładek, które przyspawane zostają do kotwy. Betonowanie Beton zostaje wlany do szalunku i zagęszczony. Usunięcie pianki wypełniającej profil Po rozszalowaniu, chroniąca profil pianka wypełniająca zostaje usunięta za pomocą młotka lub innych narzędzi. Montaż śrub Śruby firmy JORDAHL mogą być zastosowane w każdym dowolnym miejscu w szczelinie szyny. Obracając śrubę o 90 możemy ją przytwierdzić w odpowiednim momencie. Nacięcie śruby musi być skierowane poprzecznie do kierunku długości szyny. 22

23 Notatki 23
