1 Automatyka i sterowanie Moduły podstawowe z 10, 12 i 20 wejściami/wyjściami. Moduły rozszerzeń z 4 wejściami i 4 wyjściami. Moduły rozszerzeń z wejściami/wyjściami analogowymi. Moduł komunikacji Modbus-RTU. Port RS232/USB do podłączenia PC, karty pamięci (kopia programu) lub panelu operatorskiego HMI. Języki menu przekaźnika: włoski, angielski, hiszpański, francuski, niemiecki, portugalski i chiński. Języki oprogramowania do PC: włoski, angielski i hiszpański. Kolorowe panele operatorskie HMI z dotykowym graficznym ekranem o przekątnej: 4,3", 7" i 10,1". Mikro PC ROZDZ. - STR. Urządzenia podstawowe... Moduły rozszerzeń i komunikacji... Akcesoria... Zestawy Panele operatorskie HMI Wymiary Schematy elektryczne Dane techniczne

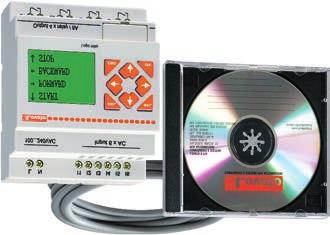

2 Str. -5 Str. -5 MIKRO PC 10 wejść/wyjść (RD10...). 12 wejść/wyjść (RD12...). 20 wejść/wyjść (RD20...). Zasilanie pomocnicze 12VDC,, 24VAC lub. Wyjścia przekaźnikowe lub tranzystorowe. MODUŁY ROZSZERZEŃ I KOMUNIKACJI 4 wejścia/ 4 wyjścia. Wejścia analogowe (0...10V, mA). Wyjścia analogowe (0...10V, mA). Wyjścia przekaźnikowe lub tranzystorowe. Wejścia czujnika temperatury PT100. Moduły komunikacji Modbus-RTU (slave). Zasilanie pomocnicze, 24VAC lub. Str. -6 AKCESORIA Karta pamięci. Oprogramowanie do ustawień i kontroli. Zasilacz. Panel operatorski z wyświetlaczem graficznym CD. Str. -6 ZESTAWY Zestaw zawierający mikro PC, oprogramowanie i kabel łączący USB. Zestaw edukacyjny zawierający mikro PC i tabele symulacji pracy wejść/wyjść. Str. -7 PANEE OPERATORSKIE HMI Wyświetlacz: kolorowy, graficzny, dotykowy. Dostępne modele o przekątnej: 4,3", 7" i 10,1". Oprogramowanie do programowania. IP66, Typ 2 i 4X.

3 Mikro PC - Wieka Wydajność! kontroa SySTeMU - wizualizacja statusu zestyków w prosty i czytelny sposób. - możliwość dodawania Mikro PC do zintegrowanych sieci przesyłania danych. Przy zastosowaniu oprogramowania można stworzyć strukturę: serwer-multiklient i wykorzystać przeglądarkę internetową do łączenia się z programem. SZyBki MonTaŻ W SZaFaCH rozdzieczych - mniejsza ilość komponentów; - mniej pracy przy okablowaniu. PoWTarZaność - redukcja błędów podczas montażu; - znaczna oszczędność czasu montażowego. eastyczność - szybka poprawa błędów podczas fazy testów; - szybkie wprowadzanie modyfikacji w programie sterującym. FUNKCJE OGICZNE I PAMIĘĆ Przekaźniki czasowe (T) 31 (opóźnione zadziałanie / odpadanie, praca cykliczna, impulsator,...) Zegar czasu rzeczywistego (RTC) 31 (tryb dzienny, tygodniowy, miesięczny i roczny) iczniki (C) 31 Komparatory (G) 31 Strony użytkownika (H) - 16 znaków w każdej z 4 linii 31 Pamięć pomocnicza - Markery (M + N) Operacje arytmetyczne: dodawanie/odejmowanie i mnożenie/dzielenie Zmienne numeryczne (DR) 240 Możliwość zapisu w pamięci trwałej: - danych z pamięci pomocniczej; - wartości zliczonych; - zmiennych numerycznych. TYP PROGRAMOWANIA Język ADDER (schemat drabinkowy) FBD (bloki funkcyjne) 300 linii 260 bloków FUnkCje WYJŚCIE PWM Generuje ciąg impulsów o programowanym czasie trwania i częstotliwości MUTIPEKSER Wybór 1 wartości z 4 w oparciu o kombinację dwóch sygnałów cyfrowych A B C D B WEJŚCIE DUŻEJ PRĘDKOŚCI ZICZANIA Badanie położenia i prędkości PRZEŁĄCZANIE SEKWENCYJNE - aktywacja wyjścia w ustalonej kolejności Wyj PID IN: załączanie ogrzewania i ustawianie wymaganej temperatury OUT: temperatura mierzona w pomieszczeniu INc: temperatura mierzona w konkretnym miejscu OUTc: regulacja ustawień temperatury OGIKA BOOE A Aktywacja wyjścia na podstawie kombinacji sygnałów cyfrowych Wej. 1 Wej. 2 Wej. 3 Wej. 4 Wyj

4 Pane operatorski rx P01 interfejs HMi RX P01 jest panelem operatorskim, który można stosować z wieloma typami sterowników PC lub innymi sterownikami wyposażonymi w porty komunikacji. Przy jego zastosowaniu użytkownik ma możliwość monitorowania lub modyfikowania wartości wewnętrznych rejestrów sterowników oraz ich wizualizację tekstową lub przy użyciu wskaźników ED. W ten sposób sterowanie maszyną czy urządzeniem jest proste i szybkie. Oprogramowanie do paneli operatorskich typu RX SW P01 daje możliwość tworzenia ekranów składających się z bitmap, wykresów słupkowych czy krzywych trendów. PodśWieTany GraFiCZny WyśWieTaCZ Cd 192x64 Odczyty wart. liczbowych Teksty statyczne Teksty dynamiczne Odczyt statusów (bit) Komend y Obrazy Wizualizacja wykresu słupkowego i krzywej trendu Odczyt wartości numerycznych MeTody komunikacji Panel operatorski RX P01 pracuje w oparciu o protokoły komunikacyjne Modbus-RTU oraz posiada wbudowane dwa alternatywne porty komunikacji RS232 i RS485. Mikro PC Mikro PC RS232 RS485 Softstarty Przemienniki częstotliwości -3

5 HMi Seria rh koorowy interfejs HMi Seria paneli operatorskich RH posiada kolorowy wyświetlacz graficzny, dotykowy, dzięki czemu jest prosta w programowaniu i elastyczna w ustawieniach. Panele można łączyć z różnego typu urządzeniami, od PC do każdego urządzenia posiadającego port komunikacji, jak mierniki, przemienniki częstotliwości, sterowniki procesów. Oprogramowanie do ustawień RH SW pozwala na konfigurację paneli w prosty oraz intuicyjny sposób. Graficzny interfejs umożliwia tworzenie personalizowanych ekranów do wyświetlania obrazów, trendów, wykresów, wskaźników analogowych i wielu innych funkcji. Panele serii RH są idealnym rozwiązaniem do nadzoru i kontroli małych i dużych aplikacji automatyki w świecie Przemysłu 4.0. SZEROKOKĄTNY WYŚWIETACZ wyświetlacz TFT z rezystancyjnym dotykowym ekranem wysoka jasność dzięki podświetleniu ED kolory: 64k dostępne przekątne: 4,3", 7" i 10,1". PROSTOTA I WYDAJNOŚĆ ergonomiczna konstrukcja i niski pobór energii wysoka wytrzymałość, dzięki zastosowanym komponentom przemysłowym estetyczna obudowa z tworzywa, stopień ochrony IP66, Typ 2 i 4X. ŁATWOŚĆ INTEGRACJI 3 wbudowane porty komunikacji: Ethernet, USB i szeregowy (typ RS232-RS485- RS422, konfigurowalny przy użyciu programu RH SW) protokoły komunikacji: Modbus-RTU Master/Slave, Modbus-TCP Klient/Serwer i OPC UA Klient/Serwer. INTUICYJNE I WYDAJNE PROGRAMOWANIE procesor o wysokiej wydajności bogata galeria wstępnie zdefiniowanych obiektów i scenariuszy dla typowych aplikacji pozyskiwanie i wizualizacja danych w formie numerycznej, graficznej i trendów obsługa obrazów graficznych, wskaźników analogowych i wykresów słupkowych funkcje zaawansowane: obiekty dynamiczne, zarządzanie alarmami, obsługa wielojęzykowych aplikacji, obsługa receptur, edytor znaczników, zarządzanie użytkownikiem i hasłem dostępu, język skryptowy zaawansowane właściwości obiektów: , lista zdarzeń, itp. obsługa skryptów HTM5 i JavaScript możliwość przeprowadzenia symulacji programu w trybie off-line. Zasilanie Port szeregowy (RS232, RS485, RS422 ustawiany przez oprogramowanie) Port Ethernet Port USB -4

6 Mikro PC Urządzenia podstawowe. RD10... RD12... RD20R D024 P1 Kod Napięcie Wej./Wyj. ➊ Ilość Masa zamówienia zasilania w pomocniczego opak. szt. [kg] Urządzenia podstawowe. RD12R D024 8/4 przekaźnik 1 0,241 RD12T D024 8/4 tranzyst. 1 0,220 RD20R D024 12/8 przeka. 1 0,360 RD12R A024 24VAC 8/4 przekaźnik 1 0,250 RD20R A024 24VAC 12/8 przeka. 1 0,368 RD10R A240 6/4 przekaźnik 1 0,242 RD20R A240 12/8 przeka. 1 0,367 RD20R D012 12VDC 12/8 przeka. 1 0,360 Urządzenie podstawowe z wbudowanym RS485. RD20R D024 P1 12/8 przeka. 1 0,360 ➊ Wejścia/wyjścia. Charakterystyka ogólna FUNKCJE działania dodawania i odejmowania na zmiennych działania mnożenia i dzielenia na zmiennych porównywanie zmiennych wizualizacja stron HMI (wizualizacja i ustawienia stron użytkownika) wyjście PWM wejście dużej szybkości (1kHz) regulator PID multiplekser analogowa rampa rejestry ruchome (zmienne numeryczne i statyczne) przełącznik sekwencyjny (shift) funkcje logiki Boole a RD20R D024 P1 z wbudowanym interfejsem RS485. Charakterystyka robocza wyjście przekaźnikowe: Ith 8A (wersje AC i DC) wyjście tranzystorowe: 0,3A- (wersje DC) wejścia analogowe: 0-10V (wersje DC) wykonanie: modułowe, montaż na szynie DIN 35mm lub śrubami (M4x15mm) typ zacisków: śrubowe stopień ochrony: IP20. Certyfikaty i zgodności Uzyskane certyfikaty: cuus, EAC. Zgodne z normami: IEC/EN , U508, CSA C22.2 nr 142. Moduły rozszerzeń i komunikacji. RE... Kod Napięcie Wej./Wyj. ➊ Ilość Masa zamówienia zasilania w pomocniczego opak. szt. [kg] Moduły rozszerzeń i komunikacji ➋. RE02A D024 2 wyj. analogowe 1 0, V/0...20mA RE04A D024 4 wej. analogowe 1 0, V/0...20mA RE04P D024 4 wej. czujnika 1 0,160 tempe. PT100 RE08R D024 4/4 przekaźniki 1 0,171 RE08T D024 4/4 tranzystory 1 0,151 RE08R A024 24VAC 4/4 przekaźniki 1 0,180 RE08R A240 4/4 przekaźniki 1 0,180 RE P00 Moduł komunikacji, 1 0,134 protokoły Modbus-RTU ➊ Wejścia/wyjścia. ➋ W komplecie z modułem rozszerzeń dostarczany jest element łączący z urządzeniem podstawowym. TABEA Z CHARAKTERYSTYKĄ WEJŚĆ/WYJŚĆ URZĄDZENIA PODSTAWOWE BAZA + ROZSZERZENIA Typ Zasilanie Wejścia Wyjścia Maks. WEJ./WYJ. RD12RD024 6 cyfrowych + 2 cyfrowe/analogowe 4 przekaźnikowe RD12TD024 6 cyfrowych + 2 cyfrowe/analogowe 4 tranzystorowe RD20RD012 12VDC 8 cyfrowych + 4 cyfrowe/analogowe 8 przekaźnikowych ➌ RD20RD024 8 cyfrowych + 4 cyfrowe/analogowe 8 przekaźnikowych RD20RD024P1 8 cyfrowych + 4 cyfrowe/analogowe 8 przekaźnikowych RD10RA240 6 cyfrowych 4 przekaźnikowe RD20RA cyfrowych 8 przekaźnikowych RD12RA024 24VAC 8 cyfrowych 4 przekaźnikowe RD20RA024 24VAC 12 cyfrowych 8 przekaźnikowych MODUŁY ROZSZERZEŃ I KOMUNIKACJI RE02AD024 2 analogowe RE04AD024 4 analogowe RE04PD024 4 PT100 RE08RD024 4 cyfrowe 4 przekaźnikowe RE08TD024 4 cyfrowe 4 tranzystorowe RE08RA240 4 cyfrowe 4 przekaźnikowe RE08RA024 24VAC 4 cyfrowe 4 przekaźnikowe REP00 Moduł komunikacji, RS485, Modbus-RTU (slave) ➌ Moduły rozszerzeń zasilane napięciem. Oprogramowanie str Wymiary str. -8 Schematy elektryczne str. -9 Dane techniczne str

7 Mikro PC Akcesoria. RX 1V3 D024 RX C03 RX P01 Kod Opis Ilość Masa zamówienia w opak. szt. [kg] RX M00 Karta pamięci 1 0,011 RX C00 Kabel do programowania 1 0,083 PC (RS232)-RD (1,5m) i połączenia RX P01 (RS232)-RD RX C03 Kabel do programowania 1 0,080 PC (USB)-RD (1,5m) RX SW Oprogramowanie 1 0,057 do ustawień i instrukcja (CD) RX 1V3 D024 Zasilacz, 1,3A, 1 0,220 / RX P01 Panel operatorski 1 0,200, RS232, RS485, Modbus-RTU (Master) RX C02 Kabe do programowania 1 0,180 PC (RS232)-RX P01 RX SW P01 Oprogramowanie 1 0,057 do ustawień RX P01 (CD) Charakterystyka ogólna zasilacza i pamięci zasilacz RX 1V3 D024 dostarcza napięcie stałe wymagane do zasilania modułu podstawowego i modułów rozszerzeń, w przypadku, gdy zasilanie nie jest dostępne w szafie rozdzielczej, gdzie aplikacja jest zamontowana. Zasilacz może być również wykorzystywany do zasilania obwodów pomocniczych. pamięć danych RX M00 pozwala na zapis programu napisanego przez użytkownika i jego szybki transfer do innych modułów podstawowych lub zachowanie, jako kopii bezpieczeństwa. Charakterystyka ogólna panelu operatorskiego RX P01 zasilanie: port komunikacji RS232: podłączenie bezpośrednie przez RX C00 podłączenie do innych urządzeń przez standardowy kabel D-SUB 9 port komunikacji RS485 oprogramowanie RX SW P01 do łatwego programowania stron i proste w użyciu stopień ochrony: IP65. FUNKCJE wysyłanie komend odczyt statusu teksty statyczne lub dynamiczne zapis zmiennych prezentacja zmiennych: wartości numeryczne wykresy słupkowe wykresy trendów. RX C02 Zestawy. Kod Opis Ilość Masa zamówienia w opak. szt. [kg] Zestawy. RDKIT 12R D024 Zestaw złożony z: 1 0,424 przekaźnika RD12RD024, programu RX SW i kabla RX C03 RDKIT 12R A024 Zestaw złożony z: 1 0,424 przekaźnika RD12RA024, programu RX SW RDKIT... i kabla RX C03 RDKIT 10R A240 Zestaw złożony z: 1 0,424 przekaźnika RD10RA240, programu RX SW i kabla RX C03 Zestawy dydaktyczne. RD DEM 12R D024 Przekaźnik RD12RD ,920 i karty symulacji pracy wejść/wyjść RD DEM 20R D024 Przekaźnik RD20RD ,060 i karty symulacji pracy RD DEM... wejść/wyjść Konfiguracja przy użyciu programu RXSW W każdej chwili i z ekstremalną łatwością można ustawić i przeprogramować aplikację, by sprostać wymaganiom nowej funkcjonalności systemu. Programowania, łatwego i intuicyjnego, można dokonać z poziomu panelu lub przez podłączony komputer (kablem RX C00 dla RS232 lub RX C03 dla USB) z zainstalowanym oprogramowaniem (RX SW). Przy użyciu komputera dostępne są dwie metody programowania: FBD (bloki funkcyjne) i ADDER (schemat drabinkowy). Możliwość: symulacji, bez podłączonego przekaźnika, programu bezpośrednio w komputerze, w celu sprawdzenia prawidłowości działania zastosowania trybu kontroli w celu weryfikacji projektu on-line. Moduły podstawowe przekaźników posiadają 8 przycisków funkcyjnych na panelu przednim, dedykowanych do regulacji, sterowania i nadzoru stanu wejść i wyjść cyfrowych, wartości wejść analogowych, czasu i daty oraz statusu działania samego przekaźnika. Certyfikaty i zgodności Uzyskane certyfikaty: EAC, cuus dla zasilacza, panelu operatorskiego i urządzenia podstawowego w zestawach. Zgodne z normami: IEC/EN , U508, CSA C22.2 nr 142. Maksymalna kombinacja montażowa + - I1 I2 I3 I4 I5 I6 A1 A2 Q1 Q2 Q3 Q4 Baza 12 wejść + 8 wyjść 4 wejścia + 4 wyjścia 4 wejścia + 4 wyjścia 24 wejścia cyfrowe (4 programowalne jako analogowe V) 20 wyjść cyfrowych (przekaźniki, tranzystory lub mieszane) 4 wejścia czujników temperatury PT100 4 wejścia + 4 wyjścia 4 wejścia czujnika temperatury PT100 2 wyjścia V lub mA 2 wyjścia V lub mA 4 wyjścia analogowe V, 0/4...20mA 4 wejścia analogowe V, 0/4...20mA 1 moduł komunikacji RS485. Uwaga: By układ pracował prawidłowo, należy zachować kolejność montażu i ilość modułów pokazaną powyżej. 4 wejścia V lub mA RS485 Modbus-RTU (slave) -6 Oprogramowanie str Wymiary str. -8 Schematy elektryczne str. -9 Dane techniczne str. -11

8 Panele operatorskie HMI HMI RH A 04 RH A 07 new new Kod Opis Ilość Masa zamówienia w opak. szt. [kg] Panele operatorskie HMI. RH A 04 Wyświetlacz TFT CD 4,3" 1 0,400 RH A 07 Wyświetlacz TFT CD 7" 1 0,600 RH A 10 Wyświetlacz TFT CD 10,1" 1 1,000 Oprogramowanie do konfiguracji paneli HMI. RH SW 01 icencja użytkowania 1 programu RH SW (do pobrania z: ważna na 1 stanowisko RH SW 01 CD Oprogramowanie 1 0,057 RH SW (CD), w tym licencja RH SW 01 Kabel łączący RS485 EXC CAB 02 Do RH, długość 3m 1 0,150 Charakterystyka ogólna wyświetlacz szerokokątny z dotykowym ekranem rezystancyjnym dostępne przekątne: 4,3", 7" i 10,1" podświetlenie ED port Ethernet, USB i szeregowy (typ RS232-RS485- RS422, konfigurowalny przy użyciu programu - RH SW) ergonomiczna konstrukcja i niski pobór energii wysoce niezawodne komponenty przemysłowe programowanie intuicyjne przy użyciu programu RHSW (do pobrania z lub zakupu na CD), licencja próbna ważna jest przez 30 dni protokoły komunikacyjne: Modbus-RTU (Master/Slave), Modbus-TCP (Klient/Serwer) i OPC UA (Klient/Serwer) wizualizacja danych w formacie numerycznym, tekstowym, wskaźników analogowych, obrazów i grafiki pozyskiwanie danych i prezentacja trendów zapis receptur wielojęzykowe zarządzanie aplikacją język skryptowy zarządzanie alarmami zdalny monitoring i kontrola bogaty zestaw funkcji zaawansowanych: obiekty dynamiczne, zarządzanie alarmami, obsługa wielojęzykowych aplikacji, obsługa receptur, edytor znaczników, zarządzanie użytkownikiem i hasłem dostępu, język skryptowy bogata galeria obiektów i szablonów projektów, symulacja aplikacji w trybie off-line i on-line, zaawansowane właściwości obiektów HMI: , lista zdarzeń... dostępne scenariusze typowych aplikacji (zdalna kontrola PC, nadzór nad stacją przepompowni, monitoring farmy fotowoltaicznej, itp.) do pobrania za darmo z naszej strony RH A 10 Charakterystyka robocza napięcie zasilania pomocniczego: temperatura pracy: C temperatura składowania: C wilgotność: 5-85%, bez kondensacji stopień ochrony: IP66, Typ 2 i 4X od przodu; IP20 od tyłu. Model RH A 04 RH A 07 RH A 10 ZASOBY SYSTEMOWE Wyświetlacz 4,3 TFT 16:9 7 TFT 16:9 10,1 TFT 16:9 Kolory 64K Rozdzielczość 480x x x600 Jasność 200Cd/m 2 Ściemnianie Tak Ekran dotykowy Rezystancyjny Procesor ARM Cortex ARM Cortex ARM Cortex A8 300MHz A8 1GHz A8 1GHz System operacyjny inux 3.12 Pamięć Flash 2GB 4GB 4GB Pamięć RAM 256MB 512MB 512MB Pamięć aplikacji 60MB RTC z podtrzymaniem, sygnalizator Tak INTERFEJS Ethernet 1 (10/100 Mbit) USB 1 (V2.0, maks. 500mA) Szeregowy 1 (RS232, RS485, RS422, konfigurowalny przez oprogramowanie) FUNKCJONANOŚĆ Grafika wektorowa Obiekty dynamiczne Czcionka typu True Type Alarmy ista zdarzeń Receptury Hasło Trendy Zarządzanie wielojęzykowe Certyfikaty i zgodności Certyfikaty: cuus, EAC, RCM. Zgodne z normami: Emisja EN , odporność EN do instalacji w środowisku przemysłowym; emisja EN , odporność EN do instalacji w środowisku mieszkalnym; U508. Wymiary str. -8 Schematy elektryczne str. -9 Dane techniczne str

9 Wymiary [mm] URZĄDZENIA PODSTAWOWE RD RD RD MODUŁY ROZSZERZEŃ I KOMUNIKACJI RE Ø Ø4.5 Ø4.5 AKCESORIA Zasilacz RX1V3 D Panel operatorski RX P Otwór montażowy Ø PANEE OPERATORSKIE RH A Otwór montażowy RH A 07 Otwór montażowy RH A 10 Otwór montażowy

10 COM1 Schematy elektryczne URZĄDZENIA BAZOWE RD12R D024 RD12T D024 RD12R A024 RD10R A240 CYFROWE VDC ANAOGOWE CYFROWE VDC ANAOGOW 24VAC 24VAC I1 I2 I3 I4 I5 I6 A1 A2 WEJ. CYFR./ANAOG. I1 I2 I3 I4 I5 I6 A1 A2 WEJ. CYFR./ANAOG. N I1 I2 I3 I4 I5 I6 I7 I8 N I1 I2 I3 I4 I5 I6 Q1 Q2 Q3 Q4 WYJ. TRANZYSTOROWE Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 Q1 Q2 Q3 Q4 RD20R D012 - RD20R D024 CYFR VDC ANAOGOWE RD20R D024 P1 CYFROWE VDC ANAOGOWE RS485 I1 I2 I3 I4 I5 I6 I7 I8 A1 A2 A3 A4 WEJ. CYFRO./ANAOG. I1 I2 I3 I4 I5 I6 I7 I8 A1 A2 A3 A4 WEJ. CYFRO./ANAOG. A B Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 ➊ 12VDC dla RD20R D012. RD20R A024 RD20R A240 24VAC 24VAC N I1 I2 I3 I4 I5 I6 I7 I8 I9 IA IB IC N I1 I2 I3 I4 I5 I6 I7 I8 I9 IA IB IC Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 Q1 Q2 Q3 Q4 Q5 Q6 Q7 Q8 MODUŁY ROZSZERZEŃ I KOMUNIKACJI RE02A D024 RE04A D024 RE04P D024 RE08R D024 X1 X2 X3 X4 WYJ. ANAOGOWE C1 V1 I1 C2 V2 I2 WEJ. ANAOGOWE C1 V1 I1 C2 V2 I2 C3 V3 I3 C4 V4 I4 CZUJNIK TEMPERATURY PT100 A1 B1 b1 A2 B2 b2 A3 B3 b3 A4 B4 b4 RE08T D024 RE08R A024 RE08R A240 24VAC 24VAC X1 X2 X3 X4 N X1 X2 X3 X4 N X1 X2 X3 X4 WYJ. TRANZYSTOROWE AKCESORIA RX 1V3 D024 RE P00 RX P01 N WYJ. + WYJ. A B S WYJ. A B S RS A RS485 RS485 PANEE OPERATORSKIE RH A Port szeregowy (RS232, RS485, RS422 konfigurowalny przy użyciu programu) 2 Port Ethernet 3 Port USB 4 Zasilanie -9

11 Dane techniczne URZĄDZENIE PODSTAWOWE RD... D012 RD... D024 RD... A024 RD... A240 ZASIANIE POMOCNICZE Napięcie znamionowe Ue (częstotliwość) 12VDC 24VAC ( Hz) ( Hz) Zakres pracy 10,4...14,4VDC 20,4...28,8VDC 20,4...28,8VAC ( Hz) VAC ( Hz) Średni pobór 265mA 125mA (RD12...) 290mA 100mA 185mA (RD20...) WEJŚCIA CYFROWE Napięcie znamionowe 12VDC 24VAC ( Hz) ( Hz) Napięcie na wejściu Sygnał 0 <2,5VDC <5VDC <6VAC <40VAC Sygnał 1 >7,5VDC >15VDC >14VAC >79VAC Czasy opóźnienia Od 0 do 1 4ms 4ms 90ms 50/45ms (Ue=120VAC) - (0,5ms dla dużej prędkości) (0,5ms dla dużej prędkości) 22/18ms (Ue=240VAC) Od 1 do 0 4ms 4ms 90ms 50/45ms (Ue=120VAC) - (0,3ms dla dużej prędkości) (0,3ms dla dużej prędkości) 90/85ms (Ue=240VAC) WEJŚCIA ANAOGOWE (tylko dla wersji DC) Zakres sygnału wejściowego V Precyzja wyświetlania 0,01V Konwersja 12 bitowa Pobór prądu przy 10VDC <0,17mA Impedancja wejścia >40kΩ Maksymalne przeciążenie 14VDC 28VDC Czas próbkowania ms (ADDER); ms (FBD) Maksymalna długość przewodu 30m, ekranowany WYJŚCIA CYFROWE Typ wyjścia / Wart. znamionowa Ith Przekaźnik / 8A (tylko DR...R... / RE08R...) Tranzystor / 0,3A (tylko RD...T... / RE08T...) Odpowiednie napięcie Maks. 265VAC/30VDC (tylko DR...R... / RE08R...) ,8VDC (tylko RD...T... / RE08T...) WARUNKI OTOCZENIA Temperatura pracy C Temperatura składowania C Wilgotność względna %, bez kondensacji OBUDOWA Wykonanie Modułowe, do montażu na szynie 35mm lub śrubami (M4x20mm) Podłączenie Typ zacisków Śrubowe Przekrój przewodów 0,14...2,5mm 2 / AWG Moment obrotowy 0,6Nm / 0,4lbft Maks. długość przewodu 100m Stopień ochrony IP20 MODUŁY ROZSZERZEŃ RE02A D024 RE04A D024 RE04P D024 ZASIANIE POMOCNICZE Napięcie znamionowe Ue Zakres pracy 20,4...28,8VDC 20,4...28,8VDC 20,4...28,8VDC WEJŚCIA/WYJŚCIA ANAOGOWE Typ kanału 2 wyjścia, programowalne 4 wyjścia, programowalne 4 wejścia, czujniki jako napięciowe lub prądowe jako napięciowe lub prądowe temperatury PT100 Zakres pracy V mA V C Wyjścia cyfrowe 0, ,00V 0, ,00mA 0, ,00V -100, ,0 C Precyzja wyświetlania 10mV 40µA 10mV 0,1 C Dokładność ±2,5% ±2,5% ±1% Pobór prądu 70mA 70mA 70mA MODUŁ KOMUNIKACJI Napięcie znamionowe Ue Podłączenie portu RS485 Prędkość przesyłu danych Rezystancja na końcu linii Długość przewodu Moment obrotowy dokręcania RE P00 Izolowane bps Wbudowana 120Ohm 0,14...1,5mm 2 ( AWG) 0,6Nm (5,4lb-in) -10

12 Dane techniczne PANE OPERATORSKI RX P01 ZASIANIE Znamionowe napięcie Ue Zakres pracy 20,4 26,4 VDC (-15%...+10%) Pobór mocy 1,9 W WARUNKI OTOCZENIA Temperatura pracy C Temperatura składowania C Wysokość n.p.m. 2000m Wilgotność względna 10 95% (bez kondensacji) Maksymalny stopień zanieczyszczenia 2 (IEC/EN ) Odporność na wibracje 15g Odporność na wstrząsy 0,5g Przekrój przewodu 0,4 3,3 mm² (22-12 AWG) Moment obrotowy dokręcania 1,8 Nm / 10,4 lbin Stopień ochrony IP65 PANEE OPERATORSKIE RH A 04 RH A 07 RH A 10 ZASIANIE Napięcie znamionowe Ue Maksymalny pobór przy 0,25A 0,3A 0,38A WARUNKI OTOCZENIA Temperatura pracy C Temperatura składowania C Wilgotność względna % (bez kondensacji) Stopień ochrony IP66, Typ 2, 4X (od przodu); IP20 (od tyłu) -11
