1 Udział Instytutu Fizyki Jądrowej Polskiej Akademii Nauk Im. Henryka Niewodniczańskiego w Krakowie w budowę akceleratora LHC (Large Hadron Collider) w CERN. Przygotował: Andrzej Kotarba

2 Podpisywanie umów o współpracy IFJ PAN - CERN CERN : 26 Czerwiec 2003 CERN : 14 Kwiecień 2005

Origin of Polish contribution (2002-2003) Persons involved in Polish contribution: Andrzej

Hubert Mess Grzegorz Polok Alain Poncet Stephan Russenschuck Błażej Skoczeń Jean Philippe Tock and

3 Origin of Polish contribution ( ) Persons involved in Polish contribution: Andrzej Budzanowski Phil Bryant Claude Detraz Lyndon Evans Cecilia Jarlskog Wendy Korda Philippe Lebrun Karl Hubert Mess Grzegorz Polok Alain Poncet Stephan Russenschuck Błażej Skoczeń Jean Philippe Tock and many other colleagues and QA core team: Leszek Hajduk, Andrzej Kotarba, Jan Kulka, Marek Stodulski, Zenon Sułek

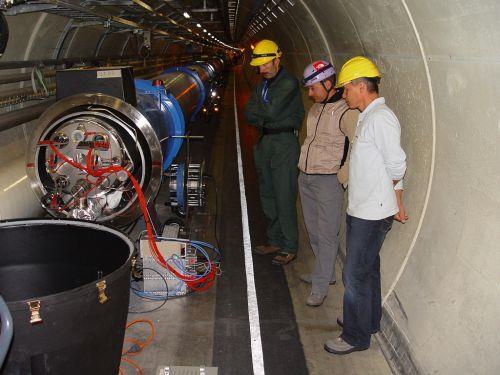

4 Szef projektu LHC Lyndon Evans podczas inspekcji w tunelu LHC

5 Grupa Inspekcyjna Inspekcja prac przy łączeniu magnesów nadprzewodzących (zespół ICIT) Sprawdzenie w tunelu poprawności przygotowania magnesów do połączenia oraz ich wzajemnego ustawienia Kontrola jakości prac montażowych: połączenia spawane jonowodów oraz linii kriogenicznych, indukcyjne lutowanie głównych kabli zasilających, ultra dźwiękowespawanie kabli korekcyjnych, montaż osłon termicznych i inne Kontrola stanu mieszków kompensacyjnych ze szczególnym uwzględnieniem połączeń rurwiązek Końcowa kontrola stanu połączeń przed ich zamknięciemdla poprawnego przeprowadzenia tych czynności zostało zaprojektowane i wykonane w IFJ PAN specjalistyczne oprzyrządowanie.

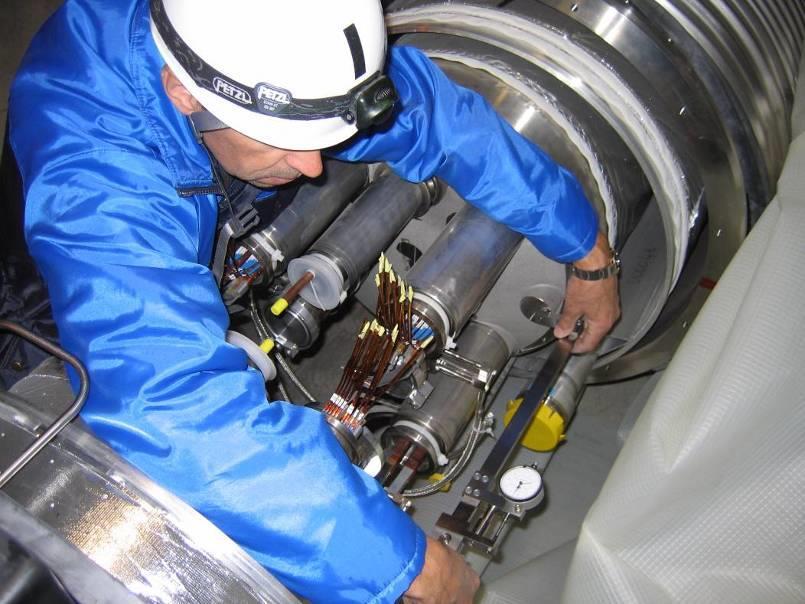

6 The LHC interconnections : a difficult integration of systems The repair of QRL 7-8 : the 9 th sector : Thousands of leak tests And inspection of welds 6 J.Ph. TOCK

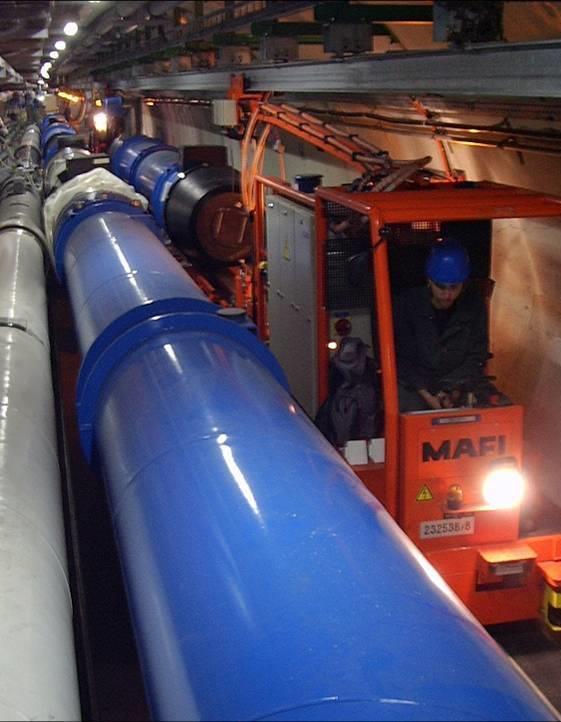

7 The LHC interconnections : a difficult integration of systems What made the integration difficult? Heavy objects to be handle to better than 1 mm to allow interconnection in good conditions 7 J.Ph. TOCK

8 14/11/2007 Krakow The LHC interconnections : a difficult integration of systems What made the integration difficult? Working conditions : 8 J.Ph. TOCK

9 The LHC interconnections : a difficult integration of systems Some previous celebrations : Good atmosphere Good integration 14/11/2007 Krakow 9 J.Ph. TOCK

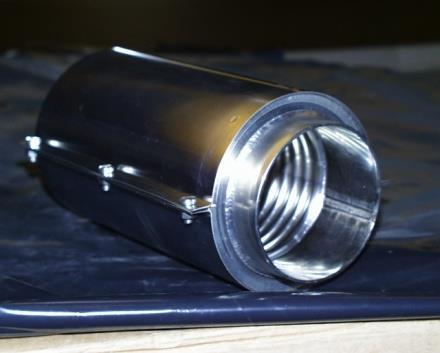

11 IFJ-PK/BS/Nov_07 Main interconnection components

12 Grupa Elektryczna Sprawdzanie poprawności połączeń elektrycznych obwodów magnetycznych magnesów nadprzewodzących LHC w (zespół ELQA) nadprzewodzącychzadania w tunelu podczas instalacji LHC: Sprawdzanie poprawności i jakości elektrycznych połączeń magnesów nadprzewodzących (AIV test) oraz końcówek magnesów korekcyjnych (PAQ test) Testy ciągłości, biegunowości i izolacji oraz impedancji magnesów korekcyjnych dla magnesów dwubiegunowych (DOC test) Testy wysokonapięciowe izolacji obwodów magnetycznych do 2kV przy użyciu 80 kanałowego systemu pomiarowego (HVQ) Instalacja pomocniczych kabli nadprzewodzących Testy poprawności połączeń rozdzielni rozprowadzających zasilanie magnesów nadprzewodzących (DFB test) IFJ-PK/BS/Nov_07

13 Sprawdzanie elektrycznych obwodów magnesów nadprzewodzących akceleratora LHC podczas odbioru technicznego(testy TP4): Elektryczne testy w stanie ciepłym (300 K) Testy elektrycznych obwodów podczas czyszczenia linii niskotemperaturowych oraz w fazie schładzania Testy w stanie zimnym (1.9 K) Lokalizacja błędnych połączeń wykrytych podczas testów Zadania w laboratorium: Zapoznawanie się z budową i elektrycznymi obwodami magnesów nadprzewodzących Wykonanie 400 odcinków 42-żyłowych kabli nadprzewodzących linii-n Sprawdzanie poprawności jakości połączeń elektrycznych rozdzielni rozprowadzających zasilanie magnesów nadprzewodzących (DFB)

14 Zadania w laboratorium (c.d.): Projektowanie i wykonanie automatycznych zestawów pomiarowych używanych do przeprowadzania testów elektrycznych obwodów magnesów nadprzewodzących w tunelu LHC Wykonanie i testowanie wiązek specjalnych kabli nadprzewodzących Wykonanie kabli do uziemiania elektrycznych obwodów nadprzewodzących w całym LHC Oprogramowanie w systemie LabView automatycznych systemów pomiarowych Przesyłanie wyników testów do bazy danych Oracle Opracowanie procedur testów oraz technicznej dokumentacji systemów pomiarowych W pracach zespołu ELQA brało udział 50 osób ( 28 osób w okresie największego nasilenia prac), przepracowując łącznie 50 osobo-lat. Zespół przeprowadził ponad 1500 testów wykrywając 120 usterek; wyprodukował ponad 400 segmentów nadprzewodzących linii zasilających magnesy korygujące oraz zaprojektował, oprogramował i wykonał 40 zestawów do automatycznego testowania elektrycznych połączeń magnesów nadprzewodzących w tunelu LHC.

17 Practical training on the superconducting magnets (dipoles and quadrupoles) at CERN, hall SM18 Krakow, Nov. 14, 2007 HN INP PAS Krakow, Poland 17

18 Practical trainings: Line N preparation (top) At Mock-up setup (left)

19 DFB test on laboratory DFB test in LHC tunnel

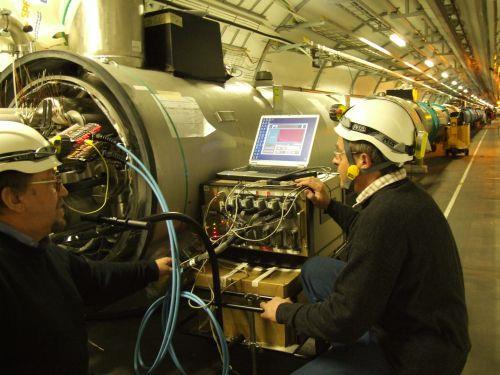

20 AIV-1 test Equipment transport AIV-2 test DOC test Main bus-bars HV test HVQN test TP4 test

22 Wizytacje

23 EM Section Barbeque

24 1st and 2nd Electrician s Barbeque

25 Lac Blanc (September 18, 2004)

27 Grand St-Bernard Champex on the road to Galcier du Trient Le Mole Les Chalets de Sales Le Parmelan

28 Polish BBQ June 2006

29 Vevey Hotel du Lac Monument to Henryk Sienkiewicz writer, Nobel Prize winner for Quo vadis

30 Praz de Lys - Sommand Le Grand Bornand
