1 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Montaż energooszczędnego oświetlenia LED w holu głównym w obiekcie Aqua Park Łódź Sp. z o.o., Łódź, al. Unii Lubelskiej 4 S t r o n a 1

2 Spis treści I. Nazwa (firma) i adres Zamawiającego II. Określenie przedmiotu zamówienia... 3 III. Termin realizacji zamówienia:... 3 IV. Warunki realizacji robót V. Szczegółowy opis przedmiotu zamówienia Przedmiot zamówienia:... 4 S t r o n a 2

3 I. Nazwa (firma) i adres Zamawiającego. Aqua Park Łódź Sp. z o.o., Łódź, al. Unii Lubelskiej 4, działka nr ewidencyjny 44/17 w obrębie ew. P-16 II. Określenie przedmiotu zamówienia Przedmiotem zamówienia jest montaż energooszczędnego oświetlenia LED w holu głównym w obiekcie Aqua Park Łódź Sp. z o.o., Łódź, al. Unii Lubelskiej 4 Kod CPV: Roboty instalacyjne w budynkach Usługi inżynieryjne Roboty budowlane III. Termin realizacji zamówienia: Zamawiający wymaga, aby przedmiot umowy został wykonany najpóźniej w terminie 5 dni od dnia podpisania umowy. IV. Warunki realizacji robót. 1. Wykonawca zobowiązuje się wykonać przedmiot zamówienia zgodnie z zasadami współczesnej wiedzy technicznej, obowiązującymi normami, przepisami i normatywami. 2. Zamawiający ma prawo zapoznania się z przebiegiem i postępem prac na każdym etapie realizacji zamówienia w terminie i w miejscu wskazanym pisemnie przez Zamawiającego. 3. Wykonawca ponosi pełną odpowiedzialność za poprawność techniczną stosowanych rozwiązań i ich pełną zgodność z przepisami prawa polskiego. 4. Wykonawca oświadcza, że posiada niezbędne uprawnienia do wykonywania przedmiotu zamówienia i zapewnia osoby posiadające stosowne uprawnienia projektowe. 5. Zamawiający zobowiązany jest udostępnić dokumenty i dane niezbędne do wykonania prac, będące w posiadaniu Zamawiającego, a mogące mieć wpływ na ułatwienie robót oraz poprawienie ich jakości. Wszelkie materiały przekazane Wykonawcy podlegają zwrotowi do Zamawiającego. 6. Wykonawca nie może bez zgody Zamawiającego przekazać praw i obowiązków, wynikających z umowy w całości na osoby trzecie. Wykonawca odpowiada bez ograniczeń za prace wykonane przez podwykonawców, niezbędne do realizacji przedmiotu umowy. 7. Wykonawca winien dokonać wizji lokalnej obiektu, w którym będą wykonywane roboty, sprawdzić zakres i rodzaj robót objętych zamówieniem i uwzględnić powyższe w oferowanej cenie. 8. Wykonawca zabezpieczy teren prowadzenia prac i wykona oznakowanie miejsca robót. 9. Wszelkie prace należy wykonywać zgodnie z przepisami BHP oraz przepisami z zakresu ochrony przeciwpożarowej. 10. Do obowiązków Wykonawcy należy bieżące porządkowanie terenu prowadzenia prac. 11. Oferta musi uwzględnić wszystkie koszty związane z prawidłową realizacją zamówienia, w tym również usługi towarzyszące jak: badania, sprawdzenia itp. 12. Wszystkie materiały, osprzęt i urządzenia użyte do wykonania zamówienia muszą posiadać aktualne gwarancje, świadectwa, aprobaty lub certyfikaty dopuszczające do stosowania. S t r o n a 3

4 V. Szczegółowy opis przedmiotu zamówienia. Zaleca się, aby Wykonawca zapoznał się z materiałami przetargowymi dla prawidłowego i pełnego wykonania przedmiotu umowy. 1. Przedmiot zamówienia: Montaż energooszczędnego oświetlenia LED w holu głównym w obiekcie Aqua Park Łódź Sp. z o.o., Łódź, al. Unii Lubelskiej 4 Prace do wykonania w przypadku oświetlenia LED w holu głównym oraz systemu bezprzewodowego sterowania oświetlenia: 1.1. Zamawiający dostarczy elementy bezprzewodowego systemu inteligentnego sterowania oświetleniem w obiekcie, w tym: Oprawy oświetleniowe energooszczędne LED asymetryczne, adresowalne, Anteny do opraw oświetleniowych energooszczędnych LED, Interfejs radiowy (nadajniki), Jednostka centralna sterująca, Naklejki z numerami opraw 4 rodzaje dla każdej oprawy (różne czcionki). Naklejki z dużą czcionką przeznaczone do naklejenia na oprawy, umożliwiające ich łatwiejszą identyfikację, natomiast naklejki z mniejszą czcionką przeznaczone do naklejenia na dokumentacji (rzucie parteru), w celu łatwego zlokalizowania danych opraw w obiekcie Oprogramowanie do zarządzania strefami oświetlenia LED w obiekcie na pendrivie (urządzenie z oprogramowaniem zostało umieszczone w opakowaniu wraz z jednostką centralną sterującą. Wszystkie powyższe elementy są nowe, pochodzące z produkcji z końca 2018 roku, zapakowane w oryginalnych opakowaniach i stanowią własność Zamawiającego. Powyższe elementy nie podlegają wycenie Bezprzewodowy inteligentny system sterowania oświetlenia będzie wyposażony również w naścienne włączniki oświetlenia, które umożliwią: stanowiskom kasowym zlokalizowanym w holu głównym do włączenia, bądź wyłączenia oświetlenia w holu głównym Do zadań Wykonawcy należeć będzie: Wymiana oświetlenia na nowe oprawy LED energooszczędne w holu głównym, na wieńcach oraz na słupach w istniejących punktach. Rozmieszczenie wszystkich opraw zostało przedstawione na graficznych załącznikach do niniejszego OPZ. Przy montażu opraw energooszczędnych LED należy uwzględnić następujące prace: Złożenie gotowych opraw LED, które składają się na oprawę oświetleniową, antenę, oraz naklejkę z indywidualnymi numerami danych opraw (duża czcionka). Antenę należy nakleić na wewnętrznej stronie szkła oprawy (na malowanej części, niewidocznej od strony zewnętrznej). Naklejkę z indywidualnym numerem oprawy należy nakleić na szkle oprawy od strony zewnętrznej w lewym dolnym rogu. Naklejka umożliwi identyfikację opraw z uwagi na ich adresowalność Po montażu oprawy należy nakleić na rzucie parteru z zaznaczonymi oprawami naklejkę (mniejsza czcionka) na właściwej oprawie, odpowiadającej numerowi oprawy już zamontowanej. Umożliwi to łatwą identyfikację poszczególnych opraw S t r o n a 4

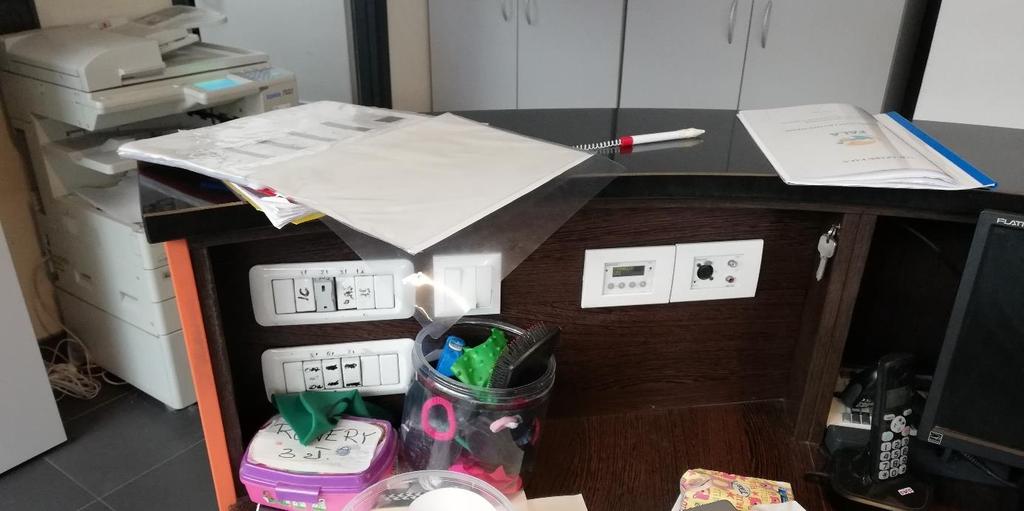

5 i późniejsze ich zaprogramowanie w systemie zarządzania oświetleniem w obiekcie Przy montażu Zamawiający dopuszcza możliwość wykorzystania istniejącego okablowania. W przypadku opraw, których lokalizacja nie zapewnia odpowiedniego okablowania, Wykonawca doprowadzi zasilanie do opraw LED. W przypadku złego stanu technicznego końcówek przewodów elektrycznych, Wykonawca na własny koszt przygotuje końcówki kabli do poprawnego ich podłączenia do opraw Po montażu poszczególnych opraw oświetleniowych energooszczędnych LED w danym rejonie obiektu należy je uruchomić i pozostawić włączone przez 48 godzin celem ich auto konfiguracji (nie należy przerywać etapu auto konfiguracji poprzez wyłączenie zasilania) warunek konieczny. Powyższa konfiguracja będzie możliwa po montażu kompletu opraw w danym obwodzie oświetleniowym po uzgodnieniu z przedstawicielem Zamawiającego Montaż puszek instalacyjnych podtynkowych z łącznikami pojedynczymi: Doprowadzenie zasilania 230V do nadajników dostarczonych przez Zamawiającego oraz łączników pojedynczych Łączniki pojedyncze będą służyły do załączenia danego obwodu oświetleniowego w danej strefie. Do tego celu posłużą nadajniki dostarczone przez Zamawiającego, które Wykonawca zamontuje w puszcze instalacyjnej przeznaczonej do włącznika Wykonawca dostarczy podtynkowe puszki (głębsza wersja w celu umieszczenia za łącznikiem dedykowanego nadajnika) do łączników pojedynczych w ilości 2 szt Wykonawca dostarczy łączniki pojedyncze oraz ramki w wersji podtynkowej w ilości 2 szt Montaż puszek podtynkowych, nadajników, łączników pojedynczych: Na stanowiskach kasowych w ilości 2 szt. w płycie meblowej Wygląd łączników pojedynczych zbliżony do już zamontowanych. Lokalizacja stanowisk kasowych została przedstawiona na graficznych załącznikach Montaż jednostki centralnej sterującej na szynie DIN w pomieszczeniu serwerowni Doprowadzenie zasilania 230V do jednostki centralnej sterującej Doprowadzenie przewodu UTP kat. 5e z szafy Rack-owej w pomieszczeniu serwerowni do jednostki centralnej sterującej. Istnieje możliwość wykorzystania istniejących koryt kablowych/instalacyjnych. S t r o n a 5

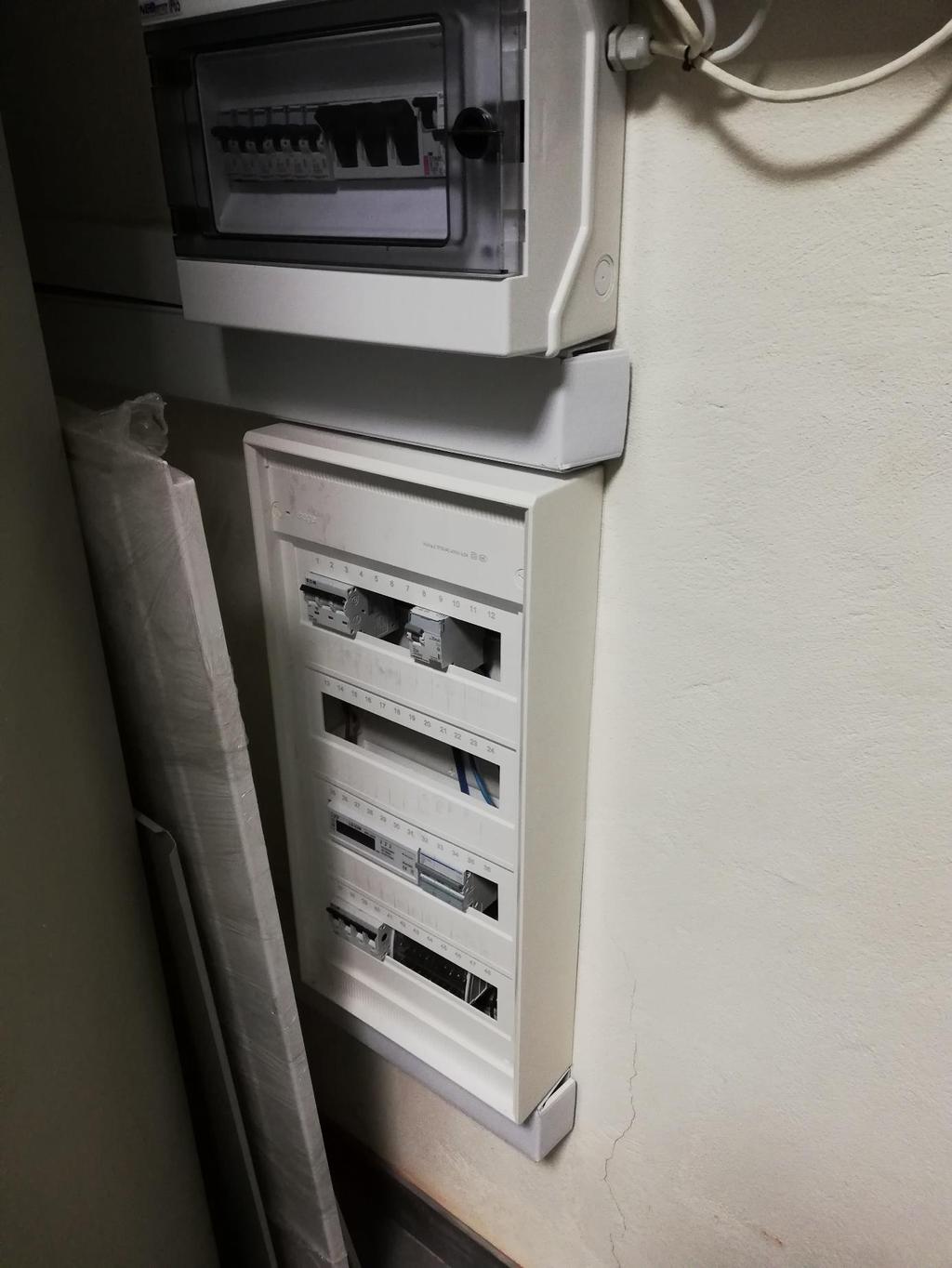

6 Montaż zabezpieczenia różnicowo-prądowego z zabezpieczeniem B16 do jednostki centralnej sterującej. S t r o n a 6

7 Konfiguracja i uruchomienie całego systemu zarządzania inteligentnym oświetleniem w obiekcie należy przeprowadzić przy udziale firmy Beghelli Polska Sp. z o.o. Pan Paweł Ślęzak tel ; mail: pawel.slezak@beghelli-polska.pl warunek konieczny W przypadku demontażu obecnych opraw metalohalogenkowych i montażu nowych opraw energooszczędnych LED i uszkodzeniu w związku z tym powłok malarskich, Wykonawca na własny koszt wykona niezbędne roboty malarskie, tynkarskie, ogólnobudowlane, w celu przywrócenia pierwotnego wyglądu powierzchni pionowych. Wykonawca zobowiązuje się do odtworzenia tynków, powłok malarskich itp.) Demontaż obecnie zamontowanych 3 szt. opraw metalohalogenkowych 150W (bez montażu nowych opraw) w holu głównym ich lokalizacja została przedstawiona na załączonym do niniejszego SOPZ załącznika graficznego; Wymiana zabezpieczeń elektrycznych, styczników, przekaźników w układach oświetlenia holu głównego na nowe, o parametrach działania dostoswanych do nowego układu oświetlenia LED-owego w rozdzielniach elektrycznych zlokalizowanych w obiekcie Wykonanie badania termowizyjnego i pomiarów elektrycznych zamontowanych nowych zabezpieczeń elektrycznych, styczników, przekaźników nowego układu oświetlenia LEDowego w rozdzielniach elektrycznych pod ich maksymalnym obciążeniem i sporządzenie na jego podstawie stosownego raportu z badania Uruchomienie inteligentnego bezprzewodowego systemu sterowania oświetleniem w obiekcie na jego parterze tj. hol główny; Szkolenia z zarządzania systemem sterowania oświetleniem i odbiory. Odbiór całości robót zostanie przeprowadzony po konfiguracji i uruchomieniu całego systemu zarządzania inteligentnym oświetleniem w obiekcie przy udziale firmy Beghelli Polska Sp. z o.o. Pan Paweł Ślęzak tel ; mail: pawel.slezak@beghelli-polska.pl UWAGI DO ZADAŃ WYKONAWCY Prace będą prowadzone w sposób nie utrudniający prawidłowego funkcjonowania obiektu. W przypadku instalacji opraw LED oraz systemu inteligentnego sterowania oświetleniem na parterze, wykonywanie tych prac będzie możliwe poza godzinami pracy aquaparku lub w dni wolne od pracy (w przypadku opraw na wieńcach istnieje możliwość pracy w ciągu godzin normalnego funkcjonowania obiektu, po odpowiednim zabezpieczeniu terenu prowadzenia prac i ich uzgodnieniu z Zamawiającym). Wykonawca uwzględni koszty związane z koniecznością wykonywania prac w godzinach nocnych oraz w dni wolne od pracy. Harmonogram wszystkich prac należy wcześniej uzgodnić z przedstawicielem Zamawiającego z Panem Cezarym Rodakiem Dyrektorem Działu Technicznego i Realizacji Inwestycji Aqua Park Łódź Sp. z o.o. Tel. Kom mail. cezary.rodak@aquapark.lodz.pl Nadzór techniczny nad prowadzonymi pracami, informacje dotyczące elementów oświetlenia, ich działania, podłączenia itp. odbywać się będzie za pośrednictwem firmy Beghelli Polska Sp. z o.o. Pan Paweł Ślęzak tel ; mail: pawel.slezak@beghelli-polska.pl Po montażu poszczególnych opraw oświetleniowych energooszczędnych LED w danym rejonie obiektu należy je uruchomić i pozostawić włączone przez 48 godzin celem ich auto konfiguracji (nie należy przerywać etapu auto konfiguracji poprzez wyłączenie zasilania) warunek konieczny. Powyższa konfiguracja będzie możliwa po montażu kompletu opraw w danym obwodzie oświetleniowym po uzgodnieniu z przedstawicielem Zamawiającego Wykonawca zobowiązuje się do powierzenia prac przy demontażu i montażu opraw oświetleniowych i systemu bezprzewodowego sterowania oświetleniem na wysokości osobom posiadającym stosowne uprawnienia do pracy na wysokości. S t r o n a 7

8 Sprawdzenie zabezpieczeń elektrycznych i montaż nowych, jeżeli jest to konieczne z punktu widzenia obowiązujących w tym zakresie przepisów i norm, Kontrola działania instalacji oświetleniowej, Wszelkie materiały pochodzące z demontażu (oprócz opraw metalohalogenkowych 400W i 150W, które należy przekazać Zamawiającemu i innych urządzeń i materiałów wskazanych przez Zamawiającego), należy wywieźć na składowisko odpadów. Wykonawca zobowiązuje się do postępowania z odpadami powstałymi w wyniku realizacji przedmiotu umowy w sposób zgodny z obowiązującymi w tym zakresie przepisami prawa, a także w stopniu całkowicie zwalniającym od tej odpowiedzialności Zamawiającego (ustawa z dnia 14 grudnia 2012 roku o odpadach Dz. U. z 2016r. poz. 1987, ze zm. oraz ustawa z dnia 27 kwietnia 2001 roku Prawo ochrony środowiska Dz. U. z 2016r. poz. 672 ze zm.), Wszystkie roboty budowlane należy wykonywać pod nadzorem osoby posiadającej uprawnienia budowlane instalacyjno-inżynieryjne do kierowania robotami budowlanymi w specjalności instalacje elektryczne, Segregować i składować materiały z demontażu w wyznaczonym przez Zamawiającego miejscu do czasu ich wywozu, Wydzielić strefę bezpieczeństwa, za którą osoby niepożądane nie mogą się poruszać wokół pomieszczeń objętych etapem wymiany opraw, instalacji, Wykonawcę uznaje się za wytwórcę odpadów powstających w czasie wymiany instalacji elektrycznej. Usunięcie odpadów, ich wykorzystanie lub unieszkodliwienie jest obowiązkiem Wykonawcy; Zamawiający nie będzie z tego tytułu ponosił żadnych kosztów, w tym kosztów z tytułu opłat za gospodarcze korzystanie ze środowiska. Po przeprowadzeniu demontażu Wykonawca ma obowiązek: Zgromadzić powstające odpady w sposób selektywny, Zapewnić właściwe postępowanie w czasie demontażu z odpadami niebezpiecznymi i zgromadzenia ich w sposób zapewniający ochronę środowiska, Przekazania odpadów niebezpiecznych podmiotowi uprawnionemu do prowadzenia działalności w zakresie transportu i unieszkodliwienia odpadów niebezpiecznych, Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej: Będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy, w pomieszczeniach i częściach obiektu, w których prowadzone będą prace, Materiały łatwopalne (jeżeli takie będą) składowane winny być w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich, Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane ewentualnym pożarem wywołanym jako rezultat realizacji robót, Zestawienie opraw oświetleniowych na parterze stan obecny i stan po modernizacji stan obecny Pomieszczenie Liczba opraw Intra Lighting 7211 (150W) Liczba opraw Intra Lighting 7411 (400W) Hol główny RAZEM stan po modernizacji Pomieszczenie Liczba opraw Liczba opraw S t r o n a 8
