SERIA GS DANE OGÓLNE płynna regulacja pracy pompy ciepła możliwość całkowitego odzysku energii w trybie chłodzenia możliwe 3 tryby pracy - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń -

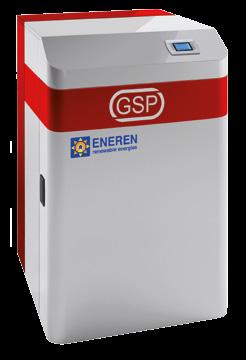

1 SERIA GS DANE OGÓLNE płynna regulacja pracy pompy ciepła możliwość całkowitego odzysku energii w trybie chłodzenia możliwe 3 tryby pracy - ogrzewanie CWU - ogrzewanie CWU z ogrzewaniem pomieszczeń - ogrzewanie CWU z chłodzeniem pomieszczeń z odzyskiem ciepła możliwość sterowania temperaturą zasobnika CWU możliwość sterowania temperaturą wody w buforze instalacji grzewczej temperatura wody grzewczej do +55 temperatura wody lodowej dla chłodzenia od +7 niezależny tryb pracy CWU elektroniczny zawór rozprężny lutowany płytowy ze stali nierdzewnej wyróżniający się wysoką odpornością na korozyjność całkowicie zalany co pozwala na zmniejszenie ilości odwiertów o 30% oraz kosztów eksploatacji dolnego źródła ciepła o 12% wbudowana pompa obiegowa EC po stronie dolnego żródła w standardzie konstrukcyjne zabezpieczenie wymiennika przed osadzaniem się zanieczyszczeń zaawansowane sterowanie elektroniczne, zawierające m.in. wbudowany sterownik z funkcją HiWeb pozwalający na zdalne zarządzanie urządzeniem z możliwością współpracy z BMS ochrona przeciwprzeciążeniowa przez automatyczną modulację mocy inwerterowa jednostka wewnętrzna wykorzystująca czynnik R410A Naprzemienne przygotowanie CWU i ogrzewanie budynku wymiennik gruntowy ciepła woda użytkowa

2 Naprzemienne przygotowanie CWU i ogrzewanie budynku wymiennik gruntowy wymiennik gruntowy ciepła woda ciepła użytkowa woda użytkowa rzygotowanie CWU wymiennik gruntowy ciepła woda użytkowa nabilaton.pl

3 SERIA GS SECYFIKACJA I KONFIGURACJA URZĄDZENIA rzykładowy kod doboru G S M L 5 B 7 0 G 2 3 C A B OZYCJA NAZWA OIS 1-3 Nazwa serii GSE 4-6 Model ompy ciepła 012 Wydajność grzewcza B0W35=11,1 kw 022 Wydajność grzewcza B0W35=24,3 kw 033 Wydajność grzewcza B0W35=34,1 kw 044 Wydajność grzewcza B0W35=41,6 kw 7 Wersja M 8 Działanie S L ompa ciepła z całkowitym odzyskiem dla systemu 4-rurowego Uniwersalna pompa ciepła dla sysytemu 2- rurowego Standardowe 9 Zasilanie O niskim poziomie hałasu 4 230/1/50 + inverter + automatyczne wyłączniki (tylko rozmiar 012) 5 400/3/50 + N + inverter + automatyczne wyłączniki (tylko rozmiar ) 10 Mikroprocesor i zawor rozprężny B rogramowalny (wyświetlacz LCD 8x22)+elektroniczny zawór rozprężny 11 ompa wodna po stronie instalacji 7 ojedyncza pompa modulująca 8 ojedyncza pompa modulująca H D Sygnał wyjściowy przy regulacji rzepływowej o wartości logicznej =const Sygnał wyjściowy przy regulacji rzepływowej o wartości logicznej =const 12 ompa wodna po stronie dolnego źródła 7 ojedyncza pompa modulująca 8 ojedyncza pompa modulująca H C D 2-drogowy zawór modulujący do regulacji skraplania/parowania 3-drogowy zawór mieszający do regulacji skraplania/parowania Sygnał wyjściowy 0-10V do regulacji procesu skraplania 13 ompa wodna po stronie odzysku 7 ojedyncza pompa modulująca 8 ojedyncza pompa modulująca H D Sygnał wyjściowy przy regulacji rzepływowej o wartości logicznej =const Sygnał wyjściowy przy regulacji rzepływowej o wartości logicznej =const 14 Komunikacja zdalna 0 Nie załączona 1 Karta szereogowa rs485 (protokół Carel lub Modbus) 2 Karta szeregowa Lonworks 4 Karta ethernet (protokół SNM lub BACNE) 6 Karta ethernet+oprogramowanie sterujące OZYCJA NAZWA OIS 15 Izolacja drgań 0 Brak G Antywibracyjne amortyzatory gumowe 16 Opakowanie 0 Standardowe 1 Drewniana klatka z tekturą 2 Opakowanie zdatne do transportu morskiego 17 Sterowanie zdalne 0 Brak 3 anel zdalnego sterowania dla programowalnego mikroprocesora 18 ermiczny zawór zwrotny po stronie dolnego źródła 0 rzepływ przeciwprądowy w trybie pompy ciepła C rzepływ przeciwprądowy w trybie chłodzenia A echnologia zatopionego wymienika 19 ermiczny zawór zwrotny po stronie instalacji 0 rzepływ przeciwprądowy w trybie pompy ciepła B Zawór inwersyjny po stronie wody przy rzepływie przeciwprądowym A echnologia wtopionego parownika 20 System naturalnego chłodzenia 0 Brak B System naturalnego chłodzenia z zaworami i wymiennikiem lutowanym G System naturalnego chłodzenia z zaworami i wymiennikiem uszczelnionym 21 Akcesoria A Układ kierujący zasilaniem z systemu fotowoltaicznego B Układ do mierzenia wydajności C ON/OFF kompresor kontroler D Czujnik temperatury do zbiornika buforowego dostarczony luzem E ablica konfigurowalna alarmy cyfrowe F Czujnik temperatury zewnętrznej kompensujący wartość zadaną G Manometry H Standardy inne niż 97/23/CE I 6 złączek żeńskich do rur wodnych L Dwa ręczne zawory 4-drogowe po stronie instalacji M Dwa automatyczne zawory 4-drogowe z siłownikami po stronie instalacji

4 SECYFIKACJA ECHNICZNA Model GS012ML GS022ML GS033ML GS044ML Wydajność grzewcza B0/W35* kw 11,1 24,3 34,1 41,6 obór mocy elektrycznej B0/W35* kw 2,56 5,77 8,66 10,88 CO B0/W35* - 4,34 4,20 3,94 3,82 SCO - 4,29 4,29 4,28 4,28 Klasa efektywności energetycznej - A+++ A+++ A+++ A+++ Zasilanie V/h/Hz 230/1/50 400/3/50 400/3/50 400/3/50 Wydajność chłodnicza B30/W7* kw 12,9 27,6 38,2 46,6 obór mocy elektrycznej B30/W7* kw 2,41 5,54 8,36 10,8 EER B30/W7* - 5,33 4,99 4,57 4,33 Zabezpieczenie elektryczne A Ilość szt Sprężarka yp - Scroll Scroll Scroll Scroll echnologia - Inverter Inverter Inverter Inverter oziom mocy akustycznej db(a) oziom ciśnienia akustycznego db(a) Wysokość mm Wymiary Szerokość mm Głębokość mm Waga kg Orurowanie Czynnik chłodniczy Źródło dolne cal (mm) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) 1 3/8 (35) Instalacja cal (mm) 1 1/8 (28) 1 3/8 (35) 1 3/8 (35) 1 3/8 (35) Rodzaj - R410A R410A R410A R410A Ilość kg arametry wyznaczono na podstawie: Grzanie B0/W35: temperatura wody po stronie użytkownika 30/35, po stronie dolnego źródła 0/-3 (wodny roztwór glikolu etylenowego 25%) Chłodzenie B30/W7: temperatura wody po stronie użytkownika 12/7, po stronie dolnego źródła 25/30 oziom ciśnienia akustycznego mierzony z odległości 1 m (na podstawie N EN 11203). Akcesoria Oznaczenia Opis Więcej informacji S-type 816 rosty termostat pokojowy str. 108 W-type 908 ermostat pokojowy z programatorem tygodniowym str. 108 SD-type 816 rosty termostat pokojowy ze zdalną komunikacją str. 108 KD-type 918 ermostat pokojowy z prezentacją aktualnej temperatury ze zdalną komunikacją str. 109 WD-type 908 ermostat pokojowy z programatorem tygodniowym ze zdalną komunikacją str. 109 Evo System Sterownik systemów grzewczych str. 102 Nabilaton M3+ Sterownik obiegów grzewczych str. 105 nabilaton.pl

5 RS SC F ACS SE AU AS Obieg grzewczy DC Ø 1/2" Ø 1/2" Dolne źródło ciepła Czujnik temperatury zewnętrznej Wodociąg RZYKŁADOWE ROZWIĄZANIA SCHEMA KOŁOWNI 1 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 E100 Ø32x3 C.1 E100 Ø40x3,7 E100 Ø40x3,7 Legenda Symbolika Naczynie wzbiorcze Obieg dolnego źródła - zasilanie Rif. Descrizione ompa ompa EC Obieg dolnego źródła - powrót DC ompa ciepła Czujnik temperatury Obieg CWU - zasilanie SC Wymiennik ciepłej wody użytkowej Manometr Obieg grzewczy - zasilanie AS Zasobnik Ciepłej Wody Użytkowej Zawór bezpieczeństwa Obieg CWU - powrót AU Zasobnik CO Zawór odcinający Obieg grzewczy - powrót.1 ompa obiegu grzewczego M Zawór trójdrogowy modulowany Sieć wodociągowa ACS Ciepła Woda Użytkowa Zawór zwroty Ciepła woda użytkowa 1 Czujnik temperatury CWU Filtr siatkowy rzewody elektryczne 2 Czujnik temperatury - buforu ołącznie elastyczne Acc. ødxs Średnica rurociągu C.1 Kolektor dolnego źródła ciepła Zawór spustowy E100 ødxs Średnica i rodzaj rurociągu Filtr mikrometryczny Zawór odpowietrzający Zawór napełniający Czujnik temperatury Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą echniczno-handlowym w celu doboru urządzenia.

6 RS SC F ACS SE 25 S.D 6 Czujnik temperatury zewnętrznej ERRENO ESERNO Wodociąg Ø 1"1/4 Ø 1"1/4.2 3 Obieg grzewczy V1 AS AU U..A DC S...6 Basen SCHEMA KOŁOWNI 2 Legenda Symbolika Naczynie wzbiorcze Obieg dolnego źródła - zasilanie Rif. Descrizione ompa ompa EC Obieg dolnego źródła - powrót DC ompa ciepła Czujnik temperatury Obieg CWU - zasilanie SC Wymiennik ciepłej wody użytkowej Manometr Obieg grzewczy - zasilanie AS Zasobnik Ciepłej Wody Użytkowej.1 Zawór bezpieczeństwa Obieg CWU - powrót AU Zasobnik CO Zawór odcinający Obieg grzewczy - powrót.1 ompa obiegu grzewczego M Zawór trójdrogowy modulowany Sieć wodociągowa ACS Ciepła Woda Użytkowa Zawór zwroty Ciepła woda użytkowa 1 Czujnik temperatury CWU Filtr siatkowy rzewody elektryczne 2 Czujnik temperatury - buforu ołącznie elastyczne Acc. ødxs Średnica rurociągu C.1 Kolektor dolnego źródła ciepła Zawór spustowy E100 ødxs Średnica i rodzaj rurociągu Filtr mikrometryczny Zawór odpowietrzający Zawór napełniający Czujnik temperatury Celem osiągnięcia niektórych funkcji urządzenie należy wyposażyć w dodatkowe opcje. Skonsultuj się z Doradcą echniczno-handlowym w celu doboru urządzenia. Studnia zasilająca Studnia zrzutowa nabilaton.pl
