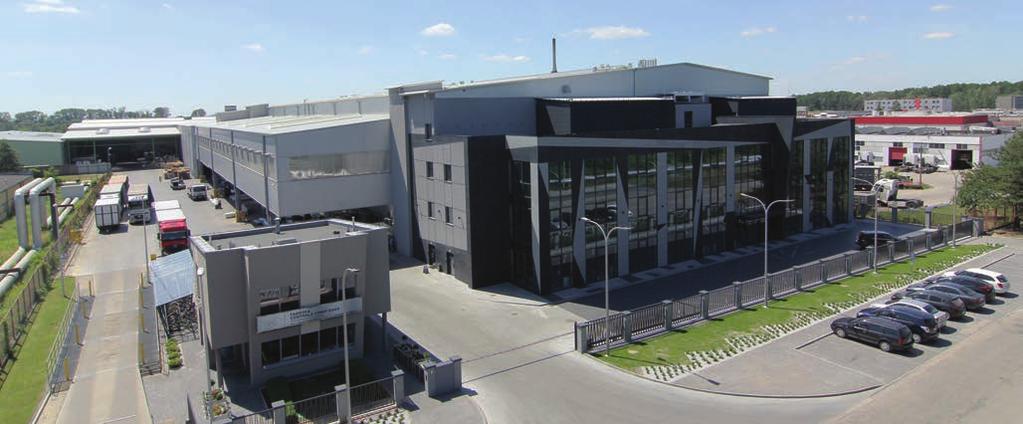

1 Informacja o firmie Firma BAKS powstała w 1986 roku. Jest wiodącym w Polsce producentem systemów nośnych dla przemysłu energetycznego, telekomunikacyjnego oraz dla kabli pneumatycznych, wodnych itp. Zastosowanie najnowszych technologii, doświadczony zespół fachowców oraz inwestycje w nowoczesne maszyny i urządzenia (wykrawarki, linie profilujące, roboty spawalnicze, lasery, krawędziarki, lakiernia proszkowa, cynkownia ogniowa), pozwoliły na osiągnięcie najwyższych standardów, a jakość produktów została potwierdzona przez zdobyte certyfikaty: - Certyfikat wyrobów zgodny z PN-EN 61537:2007 wydany przez TÜV Rheinland Polska Sp. z o.o., dotyczy bezpieczeństwa produktów i wytrzymałości systemów tras kablowych podanych w katalogu (wytrzymałości podane w katalogu zawierają współczynnik bezpieczeństwa 70%, co oznacza, że są wytrzymalsze o 70% od wartości wytrzymałości podanych w katalogu). Potwierdza również zachowanie ciągłości elektrycznej systemu tras kablowych. Norma ta jest zharmonizowana z Dyrektywą UE niskonapięciową do 1 kv. - Certyfikaty E-30, E-90 tzw. system odporności ogniowej (badanej zgodnie z normą DIN ), potwierdza ciągłość zasilania urządzeń bezpieczeństwa pożarowego do temperatury 1000 C, odpowiednio przez 30, 90 minut. W obecnej chwili zostały przeprowadzone badania z producentami kabli Bitner, Dätwyler, Elkond, Eupen, Facab ynen, Kabtek, Nexans, Madex, Prakab, Studer, Tele-Fonika Kable i Technokabel. Krajowa ocena techniczna CNBOP-PIB-KOT-2018/ wydanie 1 Aprobata Techniczna CNBOP-PIB AT /2010/2015 wydanie 3 - na Zespoły kablowe BAKS... Certyfikat Zgodności E90 Nr 3011/2015 wydany przez CNBOP-PIB - na Zespoły kablowe BAKS... Certyfikaty DMT Dortmund Klasyfikacje FIRES Batizovce - Certyfikat TÜV ISO 9001:2015 potwierdzający że firma "BAKS" produkuje i projektuje w oparciu o system jakości zgodny z normą ISO 9001: Certyfikaty VDE potwierdzające ciągłość elektryczną systemów tras kablowych BAKS - Rekomendacja Techniczna ITB - dobrowolna rekomendacja, która obejmuje wszystkie produkty oprócz systemu bezpieczeństwa pożarowego. - Atest higieniczny PZH - dopuszczający stosowanie korytek i drabin kablowych wraz z systemem zamocowań na zewnątrz i wewnątrz budynków mieszkalnych, użyteczności publicznej, przemysłowych w tym przetwórstwa spożywczego. - Certyfikat potwierdzający wprowadzenie systemu zarządzania środowiskowego - ISO 14001:2015 Firma BAKS produkuje ponad wyrobów ch. Wychodząc naprzeciw potrzebom Klientów, została unowocześniona linia produkcyjna, przez co możliwa jest realizacja Państwa indywidualnych według dostarczonej dokumentacji. Jesteśmy uznanym i cenionym partnerem w swojej dziedzinie. Wystarczającym dowodem jest udział w realizacjach różnorodnych projektów na terenie całej Polski: m.in.: I i II inia Metra w Warszawie Stadiony: Narodowy Warszawa, Baltic Arena Gdańsk, Miejski Wrocław, Miejski Poznań, egii Warszawa, Śląski Chorzów, Wisły Kraków; Oczyszczalnie Ścieków: Czajka w Warszawie, Sitkówka-Nowiny, WOŚ Wrocław; Porty otnicze: Okęcie Warszawa, Wrocław Strachowice, Modlin, Jasionka k. Rzeszowa; Kopalnia Ropy i Gazu MG Sowia Góra; Kopalnia Bogdanka-Stefanów; Podziemne Magazyny Gazu Wierzchowice oraz Rylowa-Rajsko; Rafinerie Orlen i otos; Sky Tower Wrocław; Millenium Hall Rzeszów; Galerie: Echo Kielce, Słoneczna Radom, Jurajska Częstochowa; Pittsburgh Glass Works Środa Śląska; IKEA Orla; Stora Enso Ostrołęka; Elektrownie w Szczecinie, Bełchatowie, Opolu i Kozienicach; Zakłady Azotowe Puławy; Cementownia Ożarów; Elektrociepłownie: Krakowie oraz Siekierki Warszawa; NG Świnoujście; Centrum logistyczne Amazon Wrocław oraz Poznań. Firma BAKS od wielu lat obecna jest na rynkach zagranicznych w Europie oraz na świecie. Braliśmy udział w realizacji szeregu projektów do najważniejszych w ostatnich latach należą: w Niemczech: Elektrownia Westfalen Bloki D i E, Thyssenkrupp Andernach, Wurth Adolf Kunzelsau, Edeka Berlin, Rittal Haiger, Festo Ostfildern- Scharnhausen, Huta stalli Unna; w Austrii: Centrala nasienna Saatbau inz Geinberg, Fabryka Bioetanolu Agrana, Huta Stali Voest Alpine inz, Elektrownie Verbund Hydropower, Tiwag KW Finsing, E-Werk Kindberg, Kopalnia soli Salinen, Fabryka tworzyw sztucznych enzing, Fabryka mebli Pollmeier, Dworce kolejowe Salzburg oraz Brixlegg, Fabryka maszyn Trumpf Pasching; we Francji: Airbus Tuluza i St. Nazaire, Renault Douai i Sandouville, Elektrownia jądrowa Paluel, Elektrociepłownia e Havre, SEW Mommenheim; w Wielkiej Brytanii: Spalarnie śmieci w Stafford, Ridham i Oxford, Thames Water ondyn, Pompownia ścieków na wyspie Guernsey; w Szwecji: Elektrownie w Varnamo, Oskarsham i Jonkoping oraz elektrociepłownia w Vasteras na Węgrzech: EGO Nyiregyhaza, Borsodchem Zrt Kazincbaricka, Fabryka Butadienu Tiszaujwarosz, Forest Paper Zrt abatlan, Zoltek Chemical Zrt Nyergesujfalu, Fabryka Opon Hankook Racalmas, Audi Gyor, Monsanto Nagyigmand, Gedeon Richter Budapeszt, Knorr Bremse Budapest, Stadler Trains Szolnok, Szpitale w Szeged i Kiskunhalas; w Słowenii: Zakłady farmaceutyczne KRKA NOTO 2 Nove Mesto, Geberit Bezena, Zito Maribor, Silkem Kidricevo; w Rosji: Rosyjskie Koleje Państwowe Dworce Kurski, Jarosławski, Kazański, Kijowski, eningradzki, Gazprom turbiny gazowe średniej mocy; Rafineria Antipinskij NPZ, Zakład przetwórstwa soji Sodrugestovo Svetli, MSZ Federacji Rosyjskiej, Izba Społeczna Federacji Rosyjskiej. Hotel Mińsk w Moskwie; na Białorusi: Huta Stali BMZ, Rafinerie Mozir oraz Naftan, Azoty Grodno, Aquapark Miński; na Ukrainie: DANONE Krzemieńczuk, Cementownia w Kamieńcu Podolskim, Huty Stali Eniakievo oraz Donieck, Zakład produkcyjny Cersanit Nowograd Wołyński, Stadiony w Kijowie, Doniecku, wowie I Charkowie; na Słowacji: Huty stali US Steel Kosice oraz SSM Strazske, VAEO Kosice, Samsung Galanta; Papiernia Mondi Ruzemberok, Elektrownie atomowe Mochovce oraz Jaslovske Bohunice; w Czechach: EGO Kladno, KYB Pardubice, ABB Brno, Stacja transformatorowa Treboradice, hala sportowa Trinec, zakłady chemiczne Draslovka Kolin, Centra Handlowe Kaufland, Tesco, OBI; na itwie: Rafineria Możejki, Amilina Panevezys; inne kraje: Szpital Hammad Quatar; Fabryka ego w Meksyku; AZMDF Azerbejdżan; Turbina gazowa 28MW w Pakistanie; Cementownia CEMEX Łotwa; inie przesyłowe gazu w Turkmenistanie. Dbanie o potrzeby klienta poprzez dostarczanie produktów najwyższej jakości, utrzymywanie niskich cen, jak również profesjonalna logistyka sprawiły, że firma BAKS zdobyła zaufanie odbiorców, a współpraca z ponad 500 hurtowniami i dystrybutorami jest tego najlepszym przykładem. Kazimierz Sielski Technologia BAKS to jakość, na którą Cię stać! info 1

2 Informacja techniczna - GWARANCJA Ogólne warunki gwarancji 1. BAKS, zwany dalej Producentem udziela Nabywcy gwarancji, że produkt jest wolny od wad materiału i wykonania. 2. Za wadę materiału i wykonania uważa się wadę powodującą funkcjonowanie produktu niezgodne ze specyfikacją Producenta. - gwarancja obejmuje w szczególności: wytrzymałość mechaniczną wyrobów i odporność korozyjną powłoki cynku, powłoki elementów pokrytych farbą nanoszoną metodą proszkową i elementów wykonanych z blachy nierdzewnej. - gwarancją objęte są uszkodzenia i wady powstałe z przyczyn leżących wyłącznie po stronie producenta jak np.: pękanie, wyginanie się konstrukcji, łuszczenie się powłoki ochronnej, 3. Za Nabywcę uważa się podmiot, który dokonał zakupu produktu bezpośrednio od Producenta. 4. Producent zobowiązuje się do bezpłatnego usunięcia ujawnionych w okresie gwarancyjnym wad materiału i wykonania, na zasadach określonych w niniejszym dokumencie, poprzez naprawę lub wymianę produktu na produkt wolny od wad. O sposobie usunięcia wady decyduje Producent. 5. Okres gwarancji wynosi 10 lat od daty sprzedaży dla kategorii agresywności korozyjnej środowiska C1, C2 lub C3 pod warunkiem, że użytkownik instalacji PV będzie dokonywał przynajmniej raz do roku konserwacji elementów konstrukcji fotowoltaicznej. 6. W uzasadnionych wypadkach okres gwarancji może zostać przedłużony na wniosek Nabywcy po szczegółowym uzgodnieniu z Producentem warunków przechowywania, eksploatacji i konserwacji produktów. Przedłużenie okresu gwarancji powinno zostać stwierdzone pismem pod rygorem nieważności. 7. Gwarancja jest ważna pod warunkiem korzystania z produktu zgodnie z jego przeznaczeniem, specyfikacją Producenta, warunkami technicznymi i środowiskowymi. 8. Z tytułu gwarancji Nabywcy ani osobom trzecim nie przysługuje wobec Producenta roszczenie o odszkodowanie za jakiekolwiek szkody powstałe w skutek awarii Produktu. Jedynym zobowiązaniem Producenta według tej gwarancji, jest naprawa lub wymiana Produktu na wolny od wad, zgodnie z warunkami niniejszej gwarancji. 9. Producent odpowiada przed Nabywcą wyłącznie za wady fizyczne powstałe z przyczyn tkwiących w sprzedanym Produkcie. 10. Producent w szczególności zastrzega do ważności gwarancji konieczność spełnienia poniższych warunków: Transport Transport produktów powinien odbywać się suchymi, krytymi środkami transportu w taki sposób, aby ładunek był zabezpieczony przed przesuwaniem się, uszkodzeniem mechanicznym oraz wpływem warunków atmosferycznych. Jednostki ładunkowe należy umieszczać na środku transportowym ściśle obok siebie i zabezpieczyć przed wzajemnym przesuwaniem. Spięcie ładunku pasami transportowymi należy wykonać w sposób uniemożliwiający uszkodzenie elementów. Przechowywanie produktów ocynkowanych, ocynkowanych i lakierowanych, wykonanych z blachy nierdzewnej/kwasoodpornej Elementy powinny być przechowywane w pomieszczeniach suchych, czystych, wentylowanych, wolnych od aktywnych chemicznie par i gazów. Nie wolno dopuszczać do zamoczenia i zawilgocenia wyrobów. W przypadku zamoczenia elementów, niezwłocznie rozpakować zalane opakowania, rozłożyć detale aż wyschną i ponownie złożyć do pomieszczenia, suchego i przewiewnego, chroniącego przed opadami atmosferycznymi. Produkty muszą być składowane na paletach, pojemnikach lub specjalnie przeznaczonych do tego celu podstawach (nie powinny leżeć bezpośrednio na betonie lub ziemi). Przechowywanie w niewłaściwych warunkach (zawilgoconych) może doprowadzić do kondensacji wilgoci pomiędzy powierzchnią elementów cynkowanych, lakierowanych, wykonanych z blachy nierdzewnej/kwasoodpornej. W przypadku zawilgocenia elementów cynkowanych może powstać tak zwana biała korozja (biało - szare plamy), która nie wpływa na jakość powłoki cynkowej i nie jest podstawą do reklamacji. Wyroby wykonane z blachy nierdzewnej/kwasoodpornej, lub lakierowane mogą być zabezpieczone folią, którą należy bezzwłocznie usunąć po otrzymaniu dostawy. Pozostawanie folii zabezpieczających na wyrobach z blachy nierdzewnej/kwasoodpornej lub lakierowanych na czas składowania przy wysokiej temperaturze otoczenia i dużym nasłonecznieniu, może prowadzić do reakcji chemicznych prowadzących do zespolenia folii z zapakowanymi elementami. W wyniku tej reakcji folia nie da się usunąć bez uszkodzenia powierzchni produktów. Na czas składowania i montażu produktów, należy zapewnić ochronę przed kontaktem powłok z wapnem, cementem i innymi alkalicznymi materiałami budowlanymi. Transport, składowanie i montaż wyrobów musi odbywać się w środowisku odpowiedniej dla zamawianych produktów kategorii agresywności korozyjnej w oparciu o normę PN EN ISO :2001 (więcej informacji na stronie 4 info). W przypadku nieprzestrzegania zaleceń ewentualne reklamacje nie będą uwzględniane! Wyroby magazynować w zadaszonych i suchych pomieszczeniach. Nie dopuścić do zamoczenia! Zabezpieczenie i konserwacja elementów pokrytych cynkiem Najczęstszą przyczyną powstawania wad powłok cynkowych jest nieumiejętne obchodzenie się z wyrobem podczas składowania i montażu. - wyroby w stanie dostawy (tj. w oryginalnych opakowaniach BAKS) należy przechowywać w pomieszczeniach suchych i przewiewnych - w czasie przechowywania chronić przed szybkimi zmianami wilgotności powietrza i temperatury, które mogą powodować kondensację pary wodnej. - w przypadku konieczności krótkotrwałego usytuowania wyrobów w otwartej przestrzeni należy zapewnić odprowadzenie wilgoci. Zastosować osłonę zapewniającą przewiewność. - w przypadku zamoknięcia elementów ocynkowanych może na nich wystąpić zjawisko tzw. białej korozji, które nie powoduje redukcji warstwy ochronnej i nie pogarsza właściwości antykorozyjnych powłoki, ale znacznie pogarsza wygląd oraz estetykę elementów. Jednak z upływem czasu, jeżeli elementy nie zostały wysuszone, następuje całkowita redukcja powłoki cynkowej, aż do powstania korozji. Jeżeli dojdzie do zamoknięcia elementów ocynkowanych i wystąpienia białej korozji, należy postępować wybierając w zależności od możliwości jedno z dwóch rozwiązań: rozwiązanie 1 bezzwłocznie wypakować z folii, ułożyć tak aby pojedyncze elementy nie miały ze sobą bezpośredniego styku lub jak najmniejszy (przekładając warstwy wąskimi profilami stalowymi ocynkowanymi lub z tworzywa sztucznego, aluminium), jeżeli występują stałe zanieczyszczenia (ziemia, zamoczone opakowanie tekturowe itp.) umyć wodą pod ciśnieniem, wysuszyć zapobiegając zaleganiu na nich wilgoci, składować w pomieszczeniu suchym. rozwiązanie 2 bezzwłocznie wypakować z folii, ułożyć tak aby pojedyncze elementy nie miały ze sobą bezpośredniego styku lub jak najmniejszy (przekładając warstwy wąskimi profilami stalowymi ocynkowanymi lub z tworzywa sztucznego, aluminium), jeżeli występują stałe zanieczyszczenia (ziemia, zamoczone opakowanie tekturowe itp.) umyć wodą pod ciśnieniem, zostawić na powietrzu niczym nie przykrywając. - krawędzie cięcia oraz wiercenia, które powstały podczas montażu należy starannie oczyścić z zadziorów i odtłuścić, usunąć zanieczyszczenia (kurz, olej, smary, ślady korozji).naprawy należy dokonać przez pomalowanie farbą podkładową bogatą w cynk, pastą cynkową lub materiałem równoważnym technicznie.grubość powłoki malarskiej powinna być o minimum 30 μm większa, niż wynosi wymagana grubość miejscowa powłoki cynkowej. info 2

3 Informacja techniczna - GWARANCJA Zabezpieczenie i konserwacja elementów lakierowanych Najczęstszą przyczyną powstawania wad powłok lakierniczych są: uszkodzenie mechaniczne (zarysowanie, odprysk) i mycie środkami chemicznymi. Dlatego też należy przestrzegać zasad opisanych poniżej: - Podczas montażu nie wolno dopuścić do zarysowań i obić lakieru. - Podczas docinania elementów na odpowiedni wymiar stosować taśmy osłonowe (np. taśmy malarskie) - Mycie należy przeprowadzać przynajmniej dwa razy do roku. - Do mycia należy używać delikatnych tkanin nie rysujących powierzchni i czystą wodę ze sprawdzonym detergentem. - Nie wolno myć powłoki strumieniem pary wodnej. - Jeżeli do mycia używamy środków innych niż woda przed przystąpieniem do czyszczenia powierzchni należy sprawdzić efekt działania używanych do tego celu środków. W przypadku wystąpienia niepożądanych efektów należy zrezygnować z korzystania testowanego środka. - Nie wolno stosować mocno kwaśnych lub mocno alkalicznych środków czyszczących (w tym zawierających detergenty). - Nie wolno stosować soli oraz substancji chemicznych do usuwania oblodzenia w pobliżu elementów lakierowanych. Zabezpieczanie i konserwacja elementów wykonanych z blach nierdzewnych i kwasoodpornych. Sposób obróbki oraz właściwy dobór gatunku materiału do panujących warunków atmosferycznych, jest niezwykle istotnym czynnikiem, który ma wpływ na jakość powierzchni podczas procesu eksploatacji. Odporność korozyjną stali nierdzewnych można utrzymać przez cykliczne czyszczenie powierzchni i dodatkowo polepszyć przez procesy chemiczne obróbki powierzchownej - wytrawianie, pasywacja. Najczęstszą przyczyną pojawiania się śladów korozji jest: - zanieczyszczenie powierzchni przez cząstki żelaza, stali czarnej ( odpryski podczas cięcia szlifierką, spawania)- zarysowania, które powstają w miejscu tarcia ostrym elementem wykonanym z miękkiej stali. - nieprawidłowe magazynowanie, składowanie i transport. - niewłaściwy dobór gatunku stali do środowiska atmosferycznego w którym jest zastosowana. Etapy postepowania i konserwacji w przypadku pojawienia się śladów korozji: - Czyszczenie mechaniczne. Wyczyścić miejsca z powierzchniową korozją za pomocą włókniny ściernej i przetrzeć je suchą czystą szmatką. - Czyszczenie chemiczne. Na wyczyszczone powierzchnie nanieść np. za pomocą pędzelka cienką i równomierną warstwę odpowiedniego środka chemicznego. Po ok. 5 minutach ( zależy od zastosowanego środka chemicznego) zmyć środek chemiczny wilgotną szmatką. Szmatkę należy regularnie płukać w czystej wodzie lub zmieniać na nową. Należy zwrócić szczególną uwagę, aby nie zostały zachlapane żadne inne elementy występujące w pobliżu czyszczonej trasy kablowej. Następnie wilgotną powierzchnię należy wytrzeć do sucha za pomocą np. ręcznika papierowego. - Pasywacja. Wyczyszczone suche powierzchnie należy zakonserwować środkiem do pasywacji za pomocą gąbki lub aerozolu, tak aby powstała cienka równomierna warstwa ochronna. Powyższe czynności należy wykonywać ręcznie bez użycia elektronarzędzi. Jeżeli pod czyszczonymi wyrobami znajdują się inne elementy i zachodzi ryzyko zachlapania ich podczas przecierania wilgotną szmatką, należy je przykryć grubą folią malarską. Do czyszczenia stali nierdzewnej NIE stosować: produktów do usuwania zapraw murarskich ani substancji, które zawierają kwas solny, wybielaczy, środków do czyszczenia srebra. Nie stosować szczotek drucianych ze stali węglowej, stalowej wełny czyszczącej, stalowych poduszek do szorowania. W przypadku stosowania żrących środków chemicznych obowiązkowo stosować rękawice ochronne i okulary. Utrata gwarancji 1. Gwarancja nie obejmuje : - uszkodzeń mechanicznych i wynikłych z nich wad, w szczególności uszkodzeń powłok ochronnych. - uszkodzeń wynikających z instalacji i eksploatacji produktów w warunkach lub w sposób niezgodny ze specyfikacją Producenta (przekroczenie dopuszczalnych obciążeń, zniszczenia spowodowane warunkami atmosferycznymi itp.). - uszkodzeń z powodu niewłaściwego składowania powstałych na produktach (przebarwień, plam, białej korozji). - uszkodzeń powstałych w przypadku stosowania soli oraz substancji chemicznych do usuwania oblodzenia w pobliżu elementów ocynkowanych, lakierowanych, wykonanych z blach kwasoodpornych/nierdzewnych. - uszkodzeń powstałych na skutek zmian konstrukcyjnych lub stosowania wyrobów niezgodnie z przeznaczeniem. - uszkodzeń powstałych z winy lub niewiedzy użytkownika. - uszkodzeń powstałych podczas transportu z wykorzystaniem zewnętrznych w stosunku do Producenta środków transportu. - nieprzestrzegania obowiązku dokonywania okresowych przeglądów konserwacyjnych jeśli są one wymagane. - uszkodzeń wynikłych ze zdarzeń losowych (pożar, zalanie, zniszczenia powstałe na skutek działań terrorystycznych i wojennych, itp.). - wystąpienia zaległości płatności za Produkt przekraczającej 90 dni od daty wymagalności faktury. 2. Gwarancją nie są objęte normalne czynności obsługi eksploatacyjnej, np. czyszczenie i konserwacja. Realizacja gwarancji 1. Wady ujawnione w okresie gwarancji usuwane będą bezpłatnie przez firmę BAKS, w możliwie krótkim terminie od momentu zgłoszenia reklamacji. 2. Wady lub uszkodzenia produktu ujawnione w okresie gwarancji powinny zostać zgłoszone Producentowi niezwłocznie, nie później jednak niż 7 dni od daty ich ujawnienia. 3. Procedurze gwarancyjnej podlegają wyłącznie produkty kompletne, zdatne do weryfikacji, pozbawione wad i uszkodzeń mechanicznych będących wynikiem czynników zewnętrznych. 4. Podstawą przyjęcia reklamacji do rozpatrzenia jest spełnienie łącznie następujących warunków: a. pisemne za pośrednictwem faxu lub poczty zgłoszenie reklamacji zawierające: - podanie nazwy towaru, numeru katalogowego, daty zakupu, WZ lub faktury zakupowej, - szczegółowy opis uszkodzenia wyrobów i otoczenia zdarzenia wraz z dodatkowymi informacjami dotyczącymi powstania wad produktu oraz zdjęcia wadliwego produktu, oraz otoczenia w jakim jest składowane i zamontowane. 5. Po uznaniu roszczeń gwarancyjnych producent decyduje o sposobie ich realizacji. 6. Producent zastrzega sobie prawo do przeprowadzenia wizji lokalnej w miejscu zamontowania reklamowanego produktu. 7. Producent zastrzega sobie prawo wstrzymania procedury gwarancyjnej w przypadku gdy Nabywca zalega z płatnościami za faktury przeterminowane dłużej niż 14 dni. 8. Szczegółowe uprawnienia Nabywcy i obowiązki Producenta wynikające z gwarancji określa Kodeks Cywilny. Uwaga: Firma BAKS zastrzega sobie prawo do wprowadzenia zmian danych technicznych i konstrukcyjnych zamieszczonych w katalogu, które uznane będą za niezbędnie do polepszenia wytrzymałości i funkcjonalności wyrobu. Zadaniem katalogu jest przedstawienie podstawowych informacji technicznych o standardowych wyrobach produkowanych przez zakład. info 3

4 Informacja techniczna - II. Informacja o materiałach i powłokach ochronnych materiałów z których wykonane są wyroby BAKS Tabela klas korozyjności wg normy PN EN ISO 12944:2001 Klasa korozyjności Roczna redukcja warstwy ochronnej [µm/rok] Przykłady środowisk typowych dla klimatu umiarkowanego (tylko informacyjnie) Tabela materiałowa C1 bardzo mała C2 mała C3 średnia C4 duża C5-I bardzo duża (przemysłowa) C5-M bardzo duża (morska) < 0,1 > 0,1 do 0,7 > 0,7 do 2,1 > 2,1 do 4,2 > 4,2 do 8,4 > 4,2 do 8,4 Wewnątrz: ogrzewane budynki z czystą atmosferą np. sklepy, biura Zewnątrz: Wewnątrz: budynki nieogrzewane w których występuje kondensacja np. hale sportowe, magazyny Zewnątrz: atmosfery w małym stopniu zanieczyszczone Wewnątrz: pomieszczenia produkcyjne o dużej wilgotności i pewnym zanieczyszczeniu powietrza np. pralnie, browary, mleczarnie Zewnątrz: atmosfery miejskie i przemysłowe Materiał Rodzaj powłoki Cechy powłoki Wewnątrz: zakłady chemiczne, pływalnie stocznie remontowe Zewnątrz: obszary przemysłowe i obszary przybrzeżne o średnim zasoleniu Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Zewnątrz: obszary przemysłowe o dużej wilgotności i agresywnej atmosferze Wewnątrz: budowle lub obszary z prawie ciągłą kondensacją i dużym zanieczyszczeniem Zewnątrz: obszary przybrzeżne i oddalone od brzegu w głąb morza o dużym zasoleniu Stal cynkowanie ogniowe met. Sendzimira PN-EN 10346: MAGNEIS PN-EN 10346: MC Blachy stalowe do grubości 3 mm będące jeszcze w stanie gorącym są pokrywane metodą zanurzeniową w walcowni warstwą cynku. Powstaje równomierna i mocno przylegająca warstwa cynku o średniej grubości ok.19 μm. Uszkodzenie warstwy przez cięcie, perforowanie, gięcie nie prowadzi do postępującego rdzewienia. Wszystkie typy korytek, drabinek oraz większość elementów nośnych (nie spawanych) pokryte warstwą cynku metodą Sendzimira przeznaczone są do stosowania w pomieszczeniach suchych gdzie nie występują substancje agresywne chemicznie (np. opary: chloru, kwasów, zasad). Zalecamy stosować w kategorii korozyjności C1 i C2. Innowacyjna powłoka MAGNEIS to kompozycja czystego cynku z domieszką magnezu i aluminium. Powyższy skład zapewnia doskonała odporność na korozję nawet w surowych warunkach środowiskowych (do 10 razy wyższą niż stal ocynkowana) Powyższa powłoka ma niższą tendencję do powstawania białej rdzy w porównaniu do czystego cynku. Powłoka Magnelis posiada naturalnie ciemnoszarą barwę i gładki bezkwiatowy aspekt. Magnelis posiada zdolności do samoregeneracji na krawędziach cięcia - oprócz standardowej ochrony katodowej porównywalnej z właściwościami powłoki cynkowej, powłoka Magnelis chroni odsłonięte krawędzie cięcia przed rozwojem korozji dzięki cienkiemu filmowi cynkowemu zawierającemu magnez. W zależności od środowiska, w którym stosuje się Magnelis, jego użycie umożliwia znaczną, 2-4 krotną, obniżkę masy powłoki w stosunku do cynkowania zanurzeniowego, jednocześnie zapewniając lepsze właściwości antykorozyjne i efektywność kosztową. cynkowanie ogniowe metodą zanurzeniową PN-EN ISO 1461:2011 F cynkowanie met. cynku płatkowego PN-EN ISO 10683: F Całkowicie obrobione części ( po procesie cięcia, gięcia, spawania itp.) są zanurzane w roztopionym do temperatury ok C cynku. Proces zabezpieczenia stali przed korozją, realizowany jest skomplikowaną technologią,wykorzystującą zjawisko dyfuzji. Polega ono na wnikaniu atomów cynku w zewnętrzną powierzchnię stali, tworząc w ten sposób, nowy powierzchniowy stop żelazo-cynk. Po wyciągnięciu detalu z kąpieli cynkowej na jego powierzchni powstaje powłoka czystego cynku. W zależności od warunków cynkowania (czasu zanurzenia, procesu chłodzenia, jakości powierzchni materiału podstawowego, i jego składu chemicznego itp.), powierzchnia powłoki cynkowej może być od jasno błyszczącej do matowo ciemnoszarej, nie ma to jednak znaczenia dla jakości warstwy ochronnej. Przez oddziaływanie wilgoci mogą powstawać białe plamy na powierzchni. Jest to wodorotlenek cynku tzw. biała korozja, która nie pogarsza jakości warstwy ochronnej ale wpływa na jakość estetyczną wyrobu. Wszystkie typy korytek, drabinek i elementy nośne pokryte warstwą cynku metodą zanurzeniową zalecamy stosować na zewnątrz pomieszczeń gdzie występują opary substancji agresywnych chemicznie. Wyroby ocynkowane metodą zanurzeniowo-ogniową stosowane są przede wszystkim w środowisku o klasie korozyjności C3, C4, gdzie występuje duże zawilgocenie (piwnice, garaże, kotłownie itp.) i klasie korozyjności C5-I, C5-M, gdzie występują opary substancji agresywnych chemicznie np. woda morska, gazy po spalaniu węgla itp. (stocznie morskie, zakłady przetwórstwa: chemicznego, ropy, gazu, kopalnie). Typ atmosfery Kategoria agresywności korozyjnej Możliwość wydłużenia gwarancji Nieznaczne obciążenie korozyjne Małe obciążenie Umiarkowane obciążenie korozyjne Duże obciążenie korozyjne Bardzo duże obciążenie korozyjne C1 C2 C3 C4 C5-I, C5-M do 5 lat do 5 lat do 5 lat do 5 lat do 2 lat Tabela zależności grubości powłoki cynkowej od grubości wyrobów Części i ich grubość Grubość miejscowa powłoki (wartość minimalna µm) Grubość średnia powłoki (wartość minimalna µm) Stal >6mm Stal >3mm do<6mm Stal >1,5mm do<3mm Stal <1,5mm Powłoka bazowa w technologii cynku płatkowego to rodzaj lakieru zawierającego płatki" cynku i aluminium. Całość reaguje z powierzchnią stali, tworząc po wygrzaniu dobrze przylegającą, przewodzącą i nietoksyczną powłokę cynk-aluminium. Metoda ta charakteryzuje się bardzo wysoką odpornością korozyjną - do 1000 godz. w komorze solnej wg ISO 9227 do chwili powstania czerwonej korozji. Jest akceptowana przez wiodących producentów branży motoryzacyjnej, energetycznej i lotniczej na świecie i popularnie stosowana do elementów gwintowanych, ze względu na bezproblemowe skręcanie. Stopy aluminium Stopy wg. PN-EN 573-3: Aluminium w gatunkach EN AW-6063 oraz EN AW-6005A charakteryzuje się dużą wytrzymałością i dobrą odpornością na korozję. Nadaje się do anodowania co dodatkowo wydłuża odporność na korozję. Stal nierdzewna/ kwasoodporna Stal nierdzewna/ kwasoodporna E lakier proszkowy Bardzo dobrym materiałem w zakresie ochrony przed korozją są stale kwasoodporne np (norma amerykańska 304). W środowisku bardzo agresywnym stosuje się stale kwasoodporne, które zawierają powiększoną ilość pierwiastków takich jak nikiel, chrom i molibden (norma amerykańska 316). Instalacje wykonane ze stali kwasoodpornych bardzo często przewyższają alternatywne konstrukcje wykonane z tworzyw sztucznych. Elementy ze stali kwasoodpornej stosuje się przede wszystkim w środowisku silnie agresywnym chemicznie (rafinerie, oczyszczalnie, zakłady tworzyw sztucznych). Źle pojęta oszczędność może z czasem doprowadzić do przerw w funkcjonowaniu instalacji PV w związku z koniecznością wymiany konstrukcji nośnej instalacji. Zastosowanie poszczególnych gatunków: (304) główne zastosowanie to przemysł spożywczy, zbiorniki gazowe, wyposażenie do elektrowni jądrowych, konstrukcje pracujące w niskich temperaturach (430) główne zastosowane tak jak stale powyżej (stal nie nadaje się do spawania) (316) główne zastosowanie to oczyszczalnie ścieków, środowisko morskie, przemysł rafineryjny. akierowanie proszkami poliestrowymi i epoksydowymi (na pokrycia wew.). Grubość powłoki zawiera się w granicy 60 μm μm. bez stosowania farb podkładowych i rozpuszczalników. Powłoki wykonane przez malowanie proszkowe detali wykonanych z blachy ocynkowanej metodą Sendzimira, dają powierzchnie gładkie, bez spękań, zacieków oraz zmarszczeń. Powłoki wykonane przez malowanie proszkowe detali wykonanych z blachy w ocynku zanurzeniowym nie mają tak idealnie gładkiej powierzchni ponieważ elementy ocynkowane zanurzeniowo posiadają zwiększoną chropowatość powierzchni w porównaniu do cynku Sendzimira. Elementy ocynkowane zanurzeniowo są przed lakierowaniem poddawane obróbce śrutowania, po to by jak najbardziej zwiększyć przyczepność lakieru do ścianek ocynkowanych elementów oraz usunąć tlenek cynku, którego obecność na elemencie przed lakierowaniem mogłaby spowodować odpryski powłoki lakierniczej. Powłoki lakierowane charakteryzują się dużą odpornością antykorozyjną, chemiczną, bardzo dobrymi własnościami mechanicznymi i odpornością na działanie wody. Stosujemy je tam gdzie chcemy podnieść wytrzymałość antykorozyjną (stosując malowanie proszkowe na blachy ocynkowane). Trwałość powłoki zależna jest od: przestrzegania zasad transportu, przechowywania, sposobu montażu, środowiska chemicznego w którym będzie zamontowana konstrukcja i konserwacji. W standardzie oferowane jest 14 kolorów ( paleta poniżej). Istnieje możliwość zamówienia lakierowania w niestandardowym kolorze, ale związane jest to z podwyższoną ceną usługi i wydłużonym czasem realizacji zamówienia. Farbę nanosi się bezpośrednio na metal. RA1015 kremowobeżowy RA1023 traffic yellow RA2004 pomarańczowy RA5012 niebieski lekki RA5015 niebieski średni RA7016 szary antracytowy RA7024 szary grafitowy RA7032 szary beżowy RA7035 szary jasny RA9002 biały karpacki RA9003 biały sygnałowy RA9005 czarny głęboki RA9006 srebrny aluminiowy RA9010 biały alpejski info 4

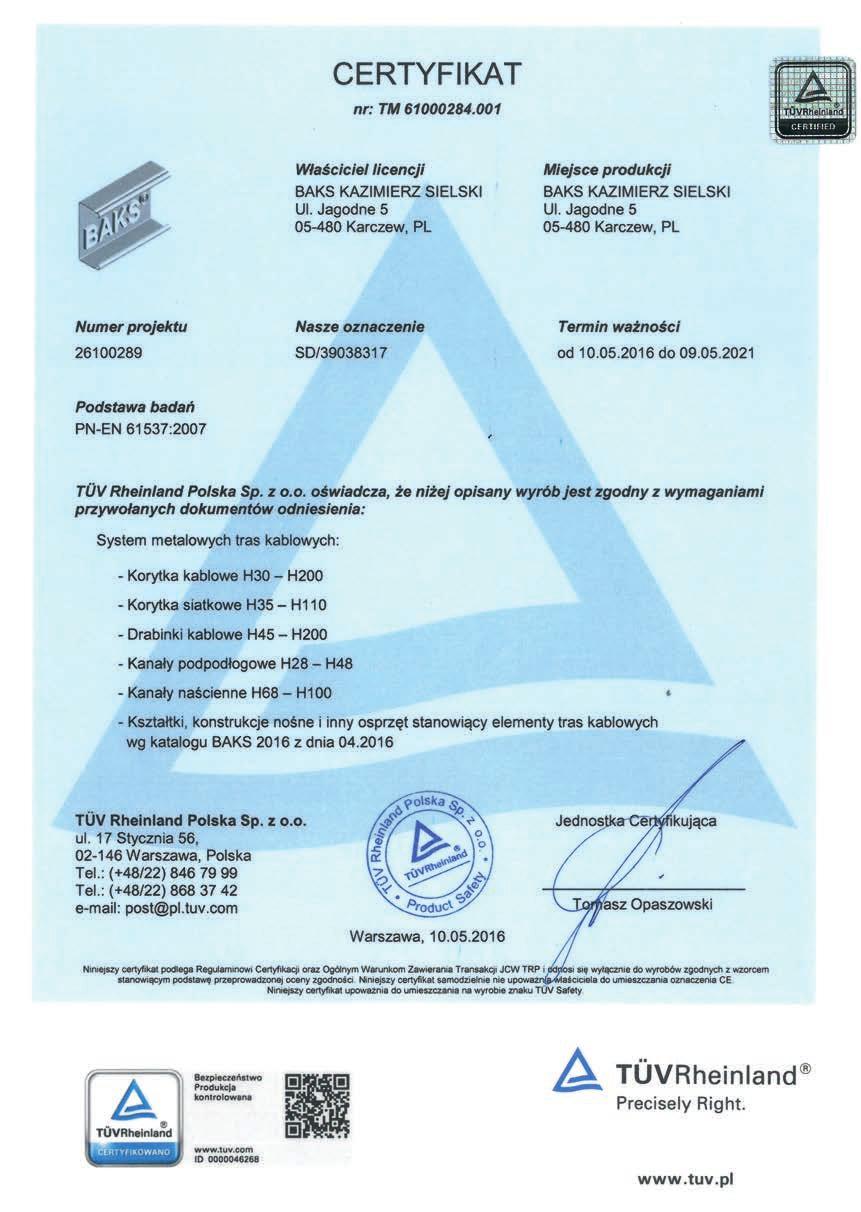

5 Certyfikat - Badanie na bezpieczny produkt CERTYFIKAT dotyczy wszystkich systemów tras kablowych Potwierdza wytrzymałości, podane w katalogu (wytrzymałości podane w katalogu zawierają współczynnik bezpieczeństwa 70%, co oznacza że są wytrzymalsze o 70% - z wyłączeniem systemu ogniowego E-90), a także informuje, że trasy kablowe BAKS posiadają ciągłość elektryczną. Norma PN-EN 61537:2007 jest normą zharmonizowaną z dyrektywą niskonapięciową 73/23/EWG do 1kV. info 5

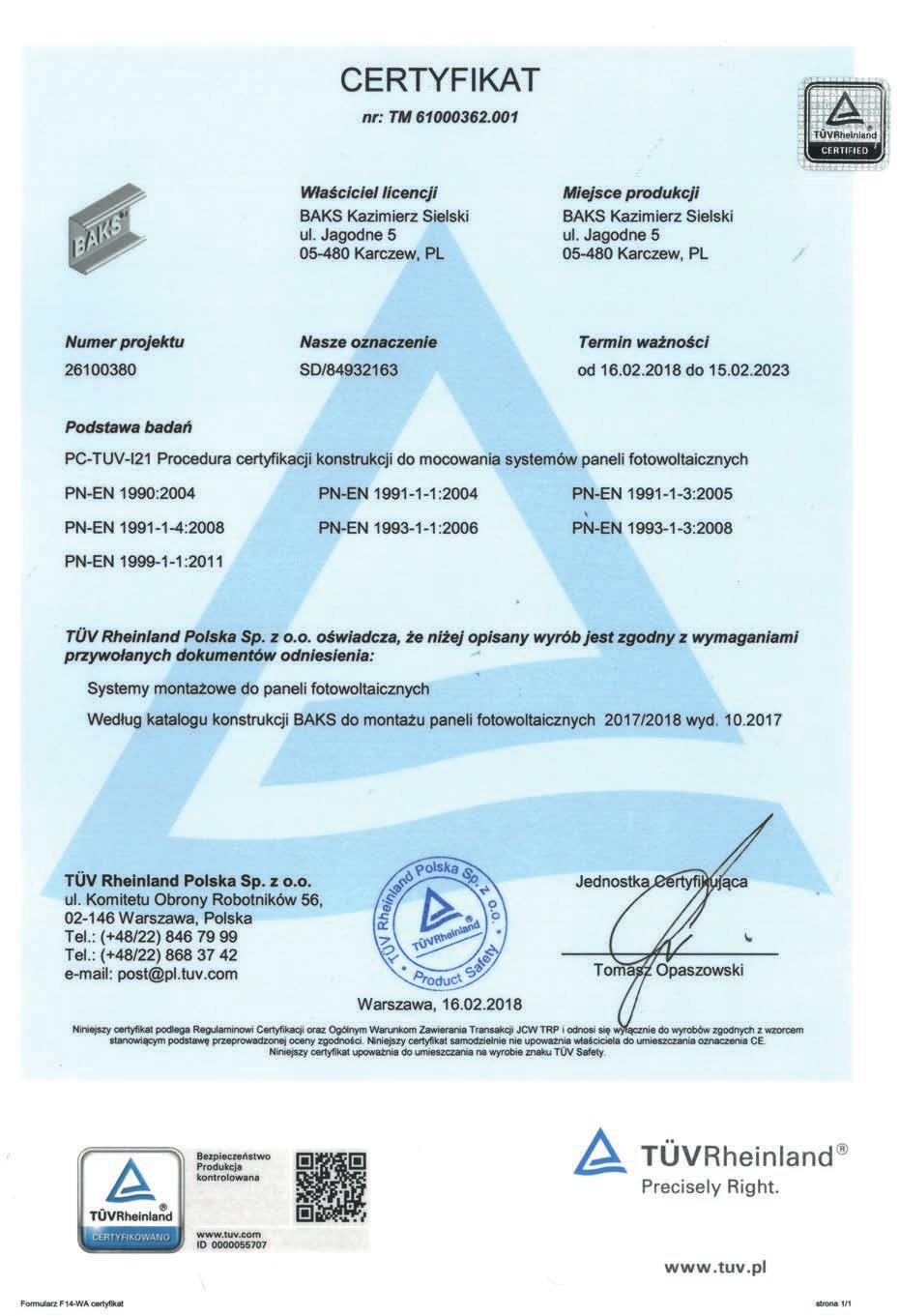

6 Certyfikat - Systemy montażowe paneli PV info 6

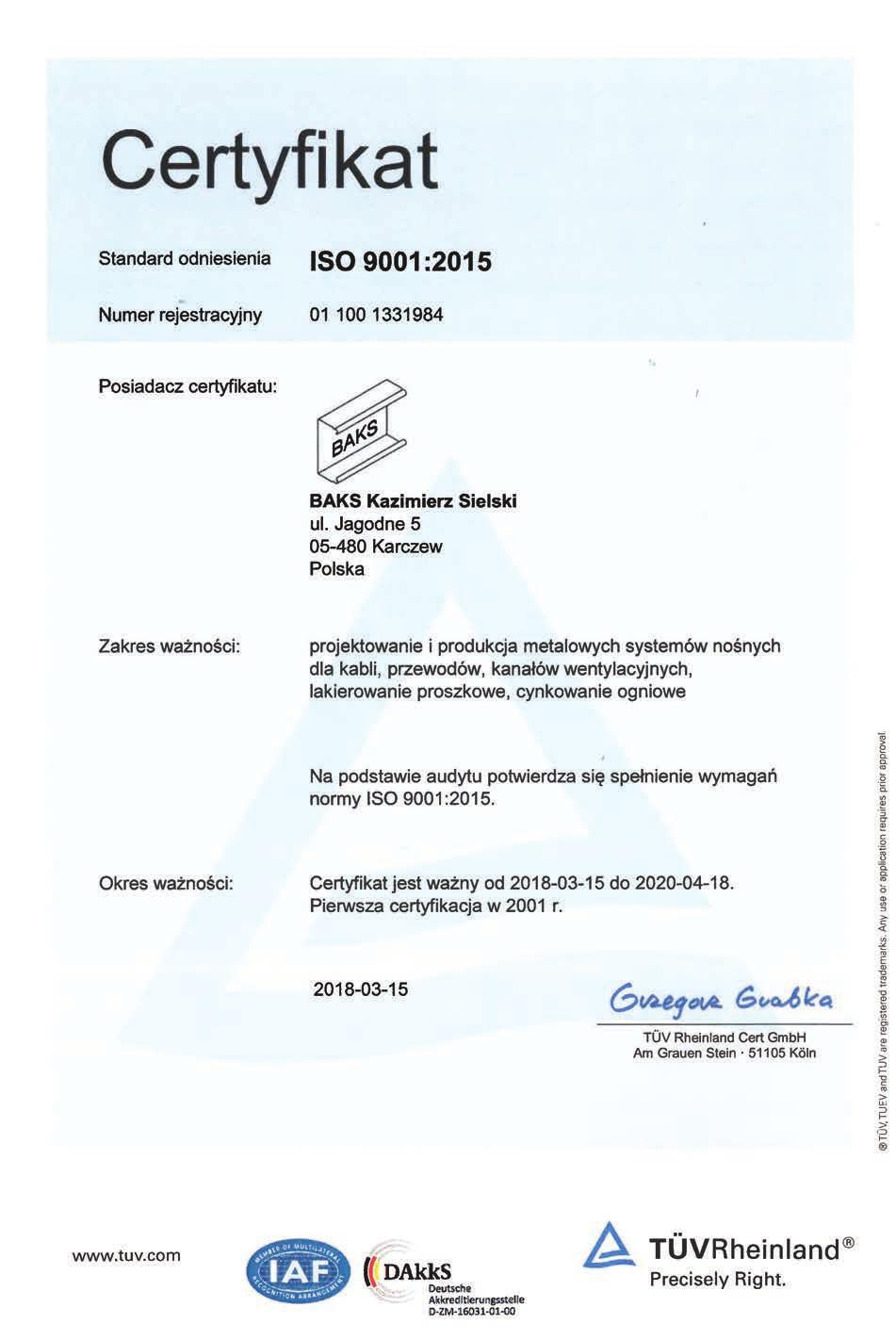

7 Certyfikaty NOWOŚĆ Certyfikat ISO 9001:2015 info 7

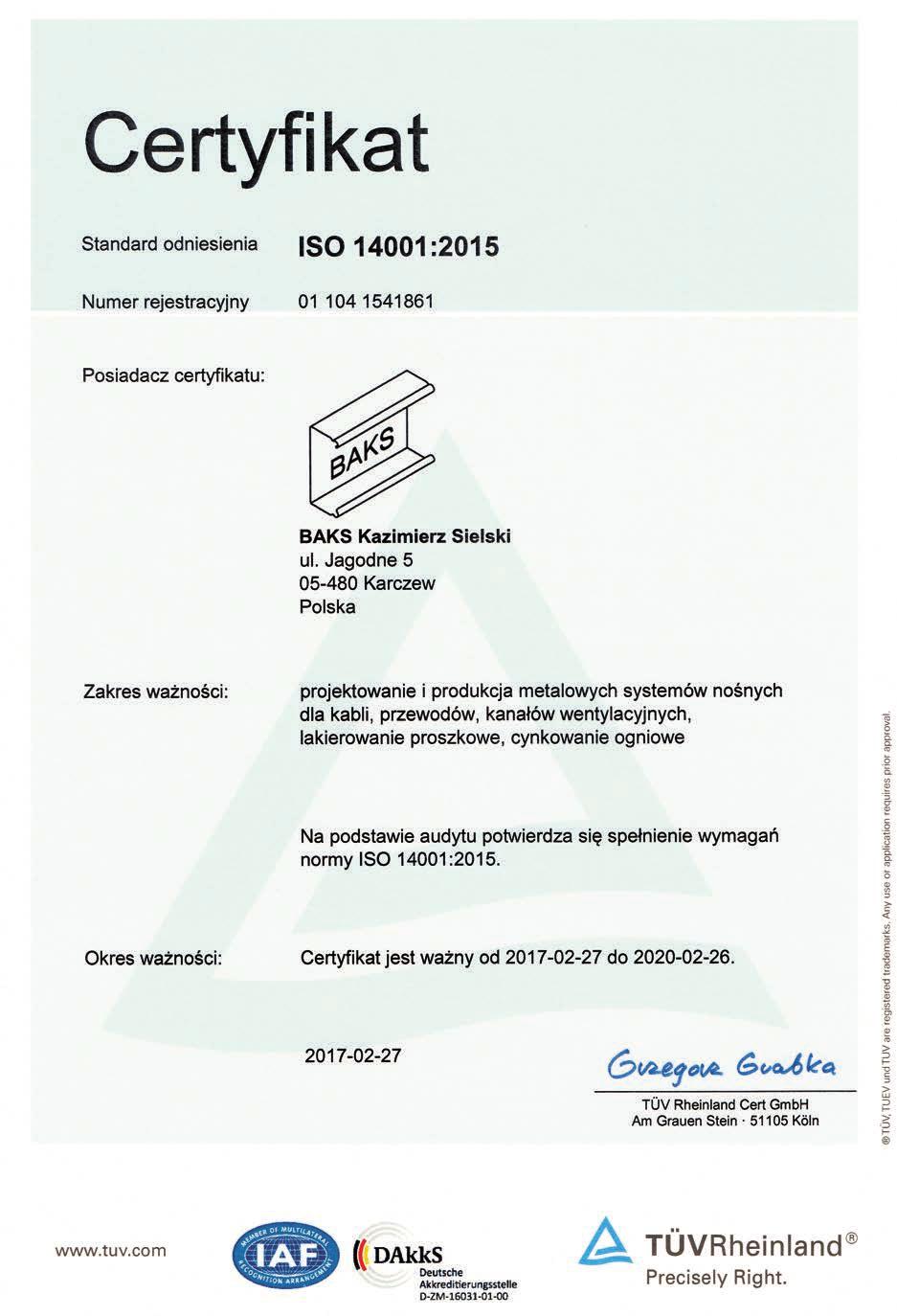

8 Certyfikat dot. systemu zarządzania środowiskowego Przedsiębiorstwo BAKS Kazimierz Sielski jest świadome swojego wpływu na środowisko naturalne i dlatego we wszystkich swoich działaniach kieruje się troską o zasoby naturalne oraz odpowiedzialnością za stan środowiska naturalnego. Działamy zgodnie z wymaganiami normy ISO 14001:2015, czego potwierdzeniem jest poniższy Certyfikat. info 8

9 Strefy montażu paneli PV Montaż zacisków w strefie zielonej umożliwia obciążenie panela PV do 5400Pa (550 kg/m²) Montaż zacisków w strefie żółtej umożliwia obciążenie panela PV do 2400Pa (244 kg/m²) * Montaż zacisków w strefie czerwonej niedopuszczalny Uwaga! Należy sprawdzić w instrukcji montażu strefy montażu panela PV. W strefie montażu o tym samym kolorze powinny znajdować się minimum cztery zaciski, aby panel był atestowany na odpowiednie obciążenie. Jeśli panel jest zamontowany czterema zaciskami, ale umieszczonymi w dwóch różnych strefach, wówczas jest on atestowany do niższego obciążenia. Przy wyborze kierunku ułożenia paneli należy zwrócić uwagę na maksymalne dopuszczalne obciążenie panela PV podane przez producenta, uzależnione od układu paneli (układ wertykalny lub układ horyzontalny) oraz różniące się w zależności od wysokości ramy panela PV. * - Sprawdzić w karcie katalogowej panela PV, czy producent dopuszcza możliwość montażu na krótszym boku panela PV info 9

10 Symbolika konstrukcji do paneli PV Konstrukcje PV W wolnostojące DP na dach płaski DS na dach skośny H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli M mała nośność dachu, np. płyta warstwowa H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli 1, 2, 3,... liczba rzędów paneli N niska konstrukcja 5-20 T trójkątna konstrukcja stalowa TA trójkątna konstrukcja aluminiowa rodzaj poszycia dachu: 1 - blachodachówka 2 - rąbek płaski blaszany 3 - dachówka bitumiczna 4 - dachówka ceramiczna K słupy podporowe kotwione do fundamentu betonowego G słupy podporowe kotwione w gruncie B słupy podporowe zalewane betonem w otworze w gruncie H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli H horyzontalne (poziome) ułożenie paneli V wertykalne (pionowe) ułożenie paneli 5 - dachówka karpiówka 6 - blacha trapezowa: a - szyna wysoka b - szyna niska c - uchwyt regulowany 1 jednopodporowe 2 dwupodporowe B K konstrukcja konstrukcja balastowa kotwiona K konstrukcja kotwiona N wer. standard N wer. standard E wer. ekonom. N wer. standard E wer. ekonom. E - wersja ekonomiczna - podparcie 2 paneli na jednym uchwycie UPD... i UPG... lub profilu aluminiowym. Kolorem zaznaczona jest ścieżka przykładowego wyboru konstrukcji o małym kącie pochylenia paneli, montowanej na dachu płaskim o niskiej nośności z panelami ułożonymi poziomo, w wersji standardowej. Symbol konstrukcji to: DP-MHKN Dach płaski DP-MHKN Kotwiona konstrukcja Wersja standardowa Mała nośność dachu Horyzontalne ułożenie paneli info 10

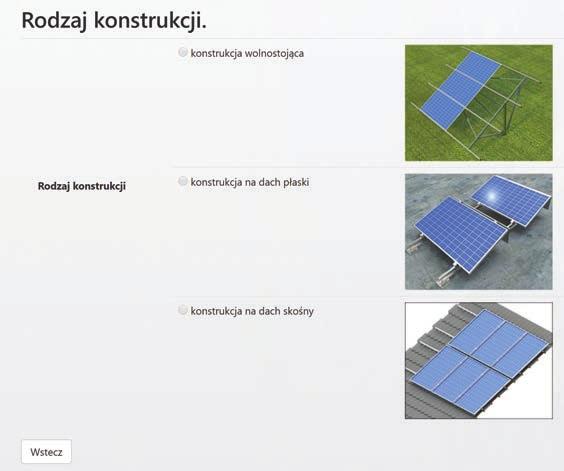

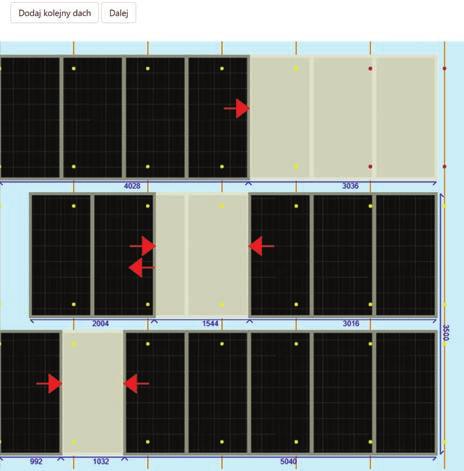

11 Aplikacja do projektowania konstrukcji PV BAKS Zapraszamy do skorzystania z aplikacji BAKS do projektowania konstrukcji pod instalacje fotowoltaiczne. Aplikacja dobiera konstrukcje według ustalonych przez użytkownika parametrów. Dobierane konstrukcje spełniają wszystkie wymogi bezpieczeństwa dla wybranej lokalizacji. Aplikacja dostępna jest zarówno dla użytkowników prywatnych jak i dla firm i jest bezpłatna, wystarczy zarejestrować się na stronie firmy BAKS pod adresem: rys.1 Podczas pracy w aplikacji należy: - określić lokalizację instalacji (rys.1) - wybrać z bazy odpowiedni typ panelu fotowoltaicznego - wybrać typ konstrukcji: na dach płaski, na dach skośny, wolnostojąca (rys.2) - określić liczbę paneli i rozkład w poszczególnych rzędach Aplikacja daje możliwość: - usuwania oraz przesuwania paneli przypadku dachów skośnych w celu odsunięcia ich ze stref zacienienia lub innych przeszkód (rys.3) - ustalenia ilości oraz miejsca punktów montażowych dla instalatora - wygenerowania zestawienia produktów potrzebnych do wykonania gotowej konstrukcji nośnej wraz z wagą całej konstrukcji - wygenerowania poglądowego projektu instalacji dla poszczególnych połaci dachowych Działanie aplikacji jest intuicyjne, dzięki temu w łatwy i szybki sposób można dobrać odpowiednią konstrukcję, następnie dopasować ją do własnych potrzeb, a na końcu wygenerować projekt dla instalatora oraz zestawienie produktów niezbędnych do wykonania kompletnej instalacji. Wygenerowane zestawienie produktów może stanowić zapytanie ofertowe i znacząco przyspieszyć otrzymanie oferty cenowej od dystrybutora. rys.2 rys.3 info 11

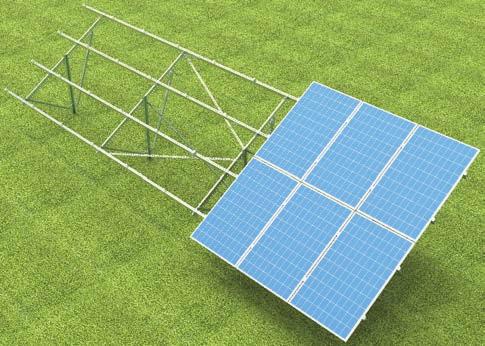

12 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-V2G1-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dwóch rzędów paneli w układzie wertykalnym Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium, Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-V2K1- słup podporowy kotwiony do fundamentu betonowego - konstrukcja W-V2B1- słup podporowy zalewany betonem min. B20 w wykonanym otworze w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 3000 Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC 100 SGKFM10x20 CWC100H50/...MC KTT45H70MC BDFCH100/2,75MC A CCMC 30 CWE100H50/3,6MC SGKFM10x20 CWC40H40/1,2MC CPE11DMC CWP40H22/...MC CWC40H40/1,7MC Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV SYMBO 40 paneli CWE100H50/3,6MC 7 BDFCH100/2,75MC 7 CWC40H40/1,2MC 7 CWC40H40/1,7MC 7 CWP40H22/3,5MC 6 CPE11DMC 6 CCMC 8 SGKFM10x CWC100H50/6,3MC 8 CWC100H50/4,2MC 8 KTT45H70MC 12 BUF... 8 PUF 76 SAM8x35E 84 NKZM8E 84 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

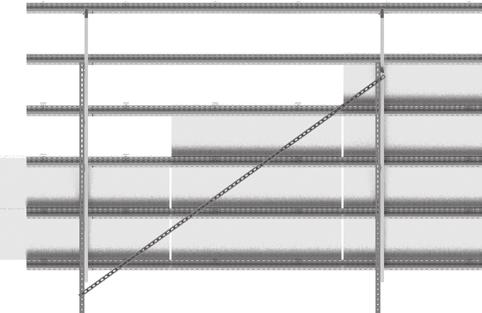

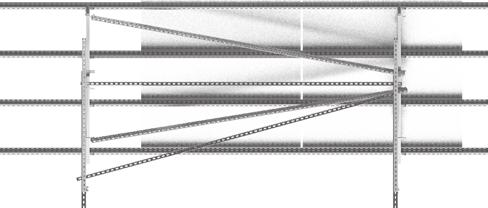

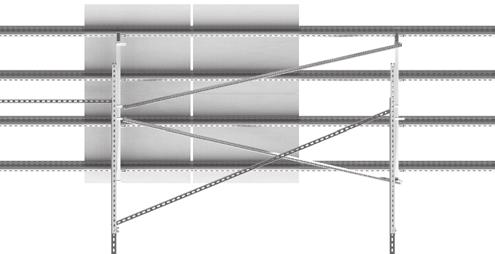

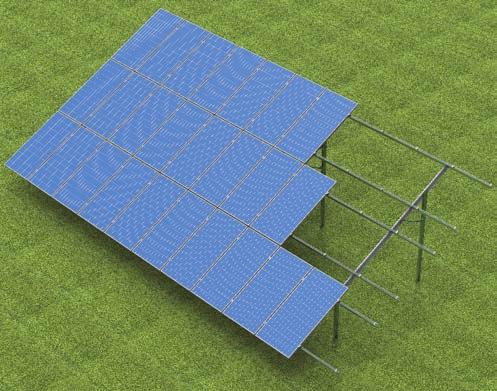

13 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-H3G1-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie trzech rzędów paneli w układzie horyzontalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063 lub EN AW-6005A), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H3K1 - słup podporowy kotwiony do fundamentu betonowego - konstrukcja W-H3B1- słup podporowy zalewany betonem min. B20 w wykonanym otworze w gruncie na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego Szczegół A BUF.../PUF SAM8x35E NKZM8E 100 CWT70H50/..MC SGKFM10x20 KTE43H50MC A CCMC BDFCH100/3,15MC CWE100H50/3,6MC CPE11DMC SGKFM10x20 CWC40H40/1,2MC CWP40H40/...MC CWC40H40/1,7MC Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV SYMBO 45 paneli CWE100H50/3,6MC 8 BDFCH100/3,15MC 8 CWC40H40/1,2MC 8 CWC40H40/1,7MC 8 CWP40H40/3,5MC 8 CPE11DMC 8 CCMC 8 CWT70H50/6,3MC 8 CWT70H50/4,2MC 12 KTE43H50MC 16 BUF PUF 60 SAM8x35E 120 NKZM8E 120 SGKFM10x Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

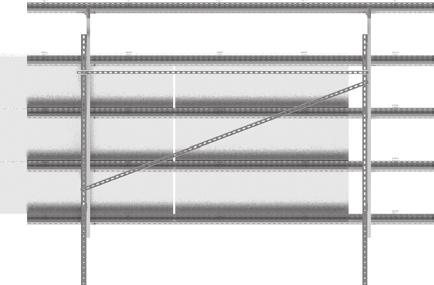

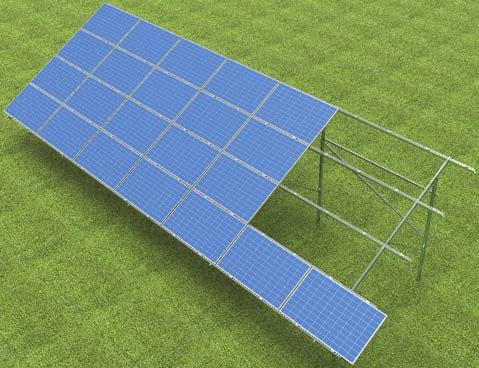

14 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-H4G2-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie czterech rzędów paneli w układzie horyzontalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063 lub EN AW-6005A), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H4K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-H4B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC SGKFM10x Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV KTT45H70MC A CWC40H40/1,5MC BDFCH120/4,4MC CPT11MC CT70H50/3MC CWT70H50/4,4MC SYMBO 40 paneli CT70H50/3MC 6 CWT70H50/4,4MC 6 BDFCH120/4,4MC 6 CWC40H40/1,5MC 6 CWP40H40/3MC 2 CWP40H40/3,5MC 2 CPT11MC 6 CWC100H50/6,3MC 10 CWC100H50/4,2MC 5 KTT45H70MC 10 SGKFM10x BUF PUF 60 SAM8x NKZM8E 100 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

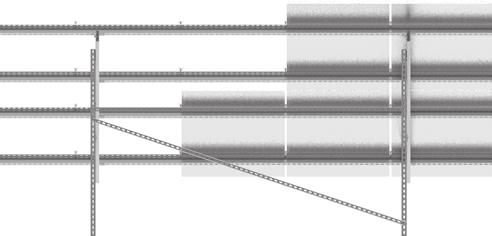

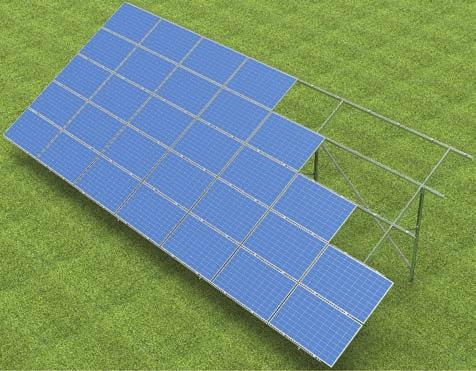

15 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-H5G2-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie pięciu rzędów paneli w układzie horyzontalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063 lub EN AW-6005A), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H54K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-H5B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 2900 Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC SGKFM10x KTT45H70MC 5200 Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV SYMBO 50 paneli A CWP40H22/1MC BDFCH120/5,2MC CWT70H50/4,4MC CT70H50/3MC 2630 CPT11MC CWP40H40/3,7MC CT70H50/3MC 6 CWT70H50/4,4MC 6 BDFCH120/5,2MC 6 CWP40H22/1MC 6 CWP40H40/3,7MC 2 CPT11MC 6 CWC100H50/6,3MC 12 CWC100H50/4,2MC 6 KTT45H70MC 12 SGKFM10x BUF PUF 80 SAM8x35E 120 NKZM8E 120 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

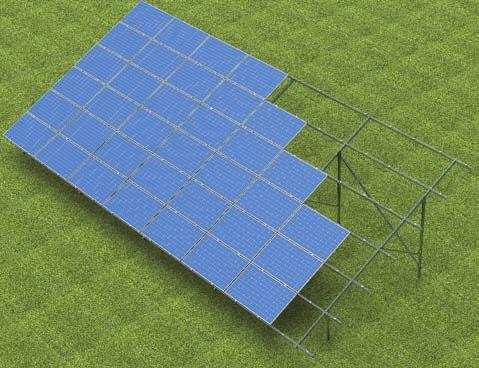

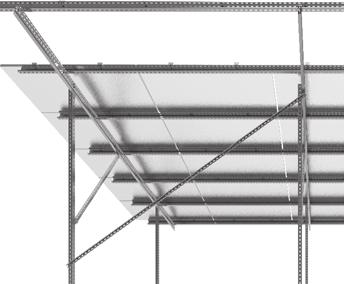

16 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-H6G2-25 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie sześciu rzędów paneli w układzie horyzontalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063 lub EN AW-6005A), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Rysunek przedstawia przykładowe ułożenie stężeń konstrukcji Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-H6K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-H6B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 2900 Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC SGKFM10x20 KTT45H70MC Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV A CWT70H50/4,4MC BDFTH120/6,2MC CWT70H50/3MC CWC40H40/2MC 3355 Stężenie między kolejnymi podporami CWC40H40/3,7MC CPT11MC SYMBO 60 paneli CWT70H50/3MC 6 CWT70H50/4,4MC 6 BDFTH120/6,2MC 6 CWC40H40/2MC 6 CWC40H40/3,7MC 2 CPT11MC 6 CWC100H50/6,3MC 14 CWC100H50/4,2MC 7 KTT45H70MC 14 SGKFM10x BUF PUF 100 SAM8x35E 140 NKZM8E 140 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

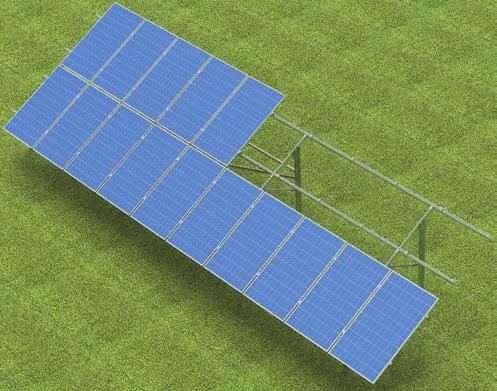

17 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-V2G2 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dwóch rzędów paneli w układzie wertykalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-V2K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-V2B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 100 Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC SGKFM10x20 Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV KTT45H70MC A BDFCH100/2,75MC SYMBO 46 paneli CT70H50/3MC CWP40H22/1MC 1730 CPT11MC CT70H50/4MC 2000 CT70H50/3MC 8 CT70H50/4MC 8 BDFCH100/2,75MC 8 CWP40H22/1MC 8 CWP40H40/3,5MC 4 CPT11MC 8 CWC100H50/6,3MC 4 CWC100H50/4,2MC 4 CWC100H50/3,3MC 16 KTT45H70MC 20 SGKFM10x BUF... 8 PUF 88 SAM8x35E 96 NKZM8E 96 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

18 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych - wolnostojąca Konstrukcja W-V3G2-25 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie trzech rzędów paneli w układzie wertykalnym Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warunki gruntowe dobre; grunt półzwarty Warianty montażowe konstrukcji: - konstrukcja W-V3K2 - słupy podporowe kotwione do fundamentu betonowego - konstrukcja W-V3B2- słupy podporowe zalewane betonem min. B20 w wykonanych otworach w gruncie - na zamówienie śruba wkręcana w grunt do mocowania słupa podporowego 3150 Szczegół A BUF... lub PUF SAM8x35E NKZM8E CWC100H50/...MC SGKFM10x20 Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV KTT45H70MC SYMBO 60 panele A CWT70H50/3MC BDFCH120/4,4MC CWC40H40/1MC CPT11MC CWT70H50/4,4MC 2250 CWC40H40/3,7MC CWT70H50/3MC 7 CWT70H50/4,4MC 7 BDFCH120/4,4MC 7 CWC40H40/1MC 7 CWC40H40/3,7MC 2 CPT11MC 7 CWC100H50/6,3MC 12 CWC100H50/4,2MC KTT45H70MC 18 SGKFM10x BUF PUF 114 SAM8x35E 126 NKZM8E 126 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

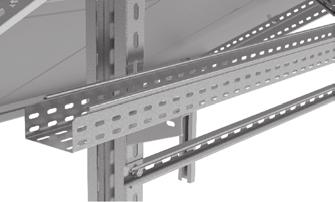

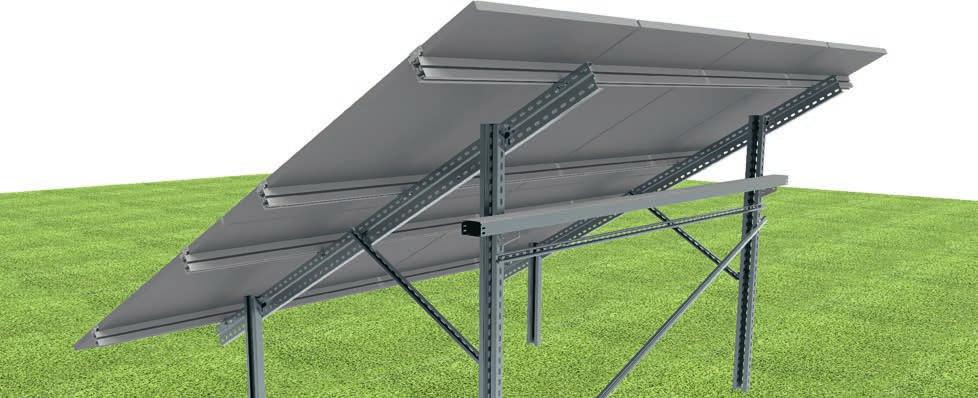

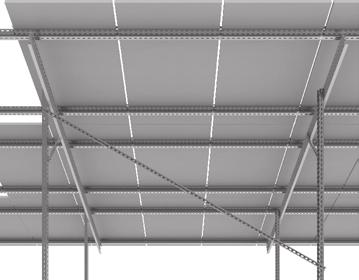

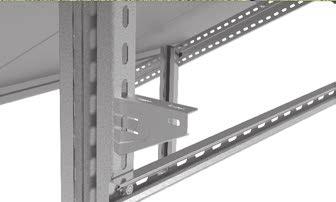

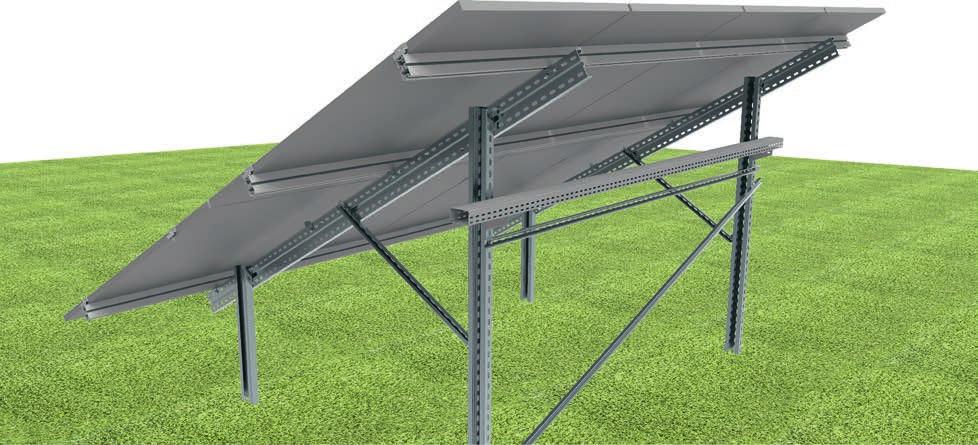

19 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcje wolnostojące BAKS przystosowane są do montażu wysięgników i koryt kablowych BAKS. Wysięgniki zatrzaskowe zapewniają szybki montaż poprzez zatrzaśnięcie w perforację słupa podporowego konstrukcji PV. Wysięgniki mocowane do słupa podporowego przy użyciu śrub zamkowych, gwarantują większą wytrzymałość i dedykowane są do konstrukcji o zwiększonym rozstawie podpór, oraz w przypadku instalacji z wykorzystaniem falowników o dużej mocy. Korytka BAKS zapewniają doskonałe odprowadzenie ciepła i są odporne na bezpośrednie i rozproszone promieniowanie UV. Umożliwiają błyskawiczny montaż przewodów. Wyposażone są w pokrywy co zabezpiecza przewody przed uszkodzeniem przez zwierzęta leśne oraz gryzonie. Produkty BAKS posiadają certyfikat ITB potwierdzający ciągłość elektryczną obwodu, gwarantujący brak magazynowania się ładunków elektrycznych w uziemionej konstrukcji. Instalacja elektryczna poprowadzona w korytku perforowanym KC... Podpora korytka - wysięgnik WWS... przykręcany do ceownika (słupa podporowego) Instalacja elektryczna poprowadzona w korytku pełnym KB... Podpora korytka- wysięgnik zatrzaskowy WZS... zamocowany w perforacji ceownika (słupa podporowego) 19

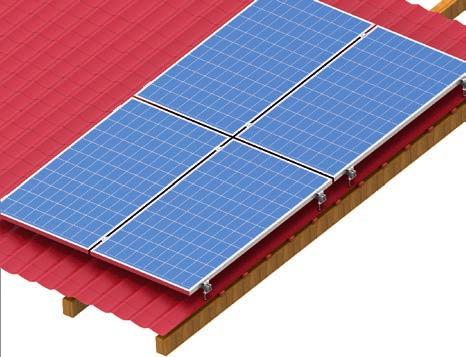

20 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym blachodachówką lub blachą falistą Konstrukcja DS-V1N Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warianty montażowe konstrukcji: - konstrukcja DS-V3N - montaż paneli w układzie wertykalnym do dachu pokrytego dachówką bitumiczną lub łupkową - konstrukcja DS-V6cN - montaż paneli w układzie wertykalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H Układ wertykalny - V SAM8x...E Szczegół A BUF... NKWMS8A lub PUF profil aluminiowy PA40H40/... SSZ10x20E + NKZM10E AD13E SWDM12x300E A Szczegółowe informacje dotyczące wyrobów znajdują się na stronach Zestawienie elementów konstrukcji dla układu horyzontalnego (DS-H1N) i wertykalnego (DS-V1N) paneli PV. (krokwie w rozstawie co 0,8 m, kotwienie co 1,60 m) SYMBO 4 panele (DS-H1N) 4 panele (DS-V1N) PA40H40/2,1 2 4 PA40H40/3,15 3 PPAN SWDM10x250E 14 8 AD11E 14 8 SSZ10x20E 14 8 NKZM10E 14 8 BUF PUF 6 6 SAM8x...E NKWSM8A

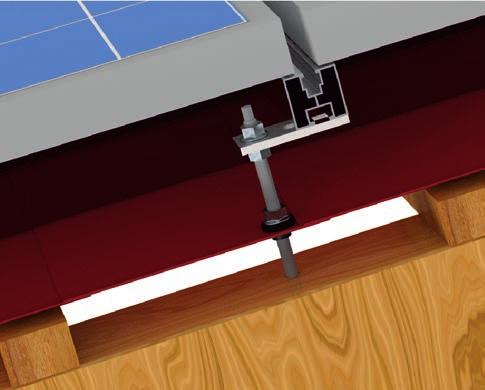

21 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym blachodachówką Konstrukcja DS-H1E Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie horyzontalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warianty montażowe konstrukcji: - konstrukcja DS-H3E - montaż paneli w układzie horyzontalnym do dachu pokrytego dachówką bitumiczną lub łupkową - konstrukcja DS-H6cE - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H BUF... Szczegół B BUF... SAM8x...E PPFNE NKWSM8A profil aluminiowy PA40H40/... PPAN40 SSZ10x20E NKZM10E AD13E SWDM12x300E Szczegół A SAM8x...E BPFNE NKWSM8A profil aluminiowy PA40H40/... PPAN40 B SSZ10x20E NKZM10E AD13E SWDM12x300E Profile aluminiowe PA40H/... podparte na śrubach SWDM12x300E. Śruby SWDM12x300E wkręcane w krokwie, które stanowią konstrukcję dachu (należy wstępnie nawiercić otwory pod śruby w krokwiach). Szczegółowe informacje dotyczące wyrobów znajdują się na stronach A Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV (montaż w każdą kolejną krokiew) SYMBO 4 panele PA40H40/3,3 3 SSZ10x20E 15 NKZM10E 15 SWDM10x250E 15 AD11E 15 BPFNE 8 PPFNE 4 BUF...* 8 PUF* 4 SAM8x...E* 10 NKWSM8A* 10 * ATERNATYWNIE BUFK... 8 PUFK 4 21

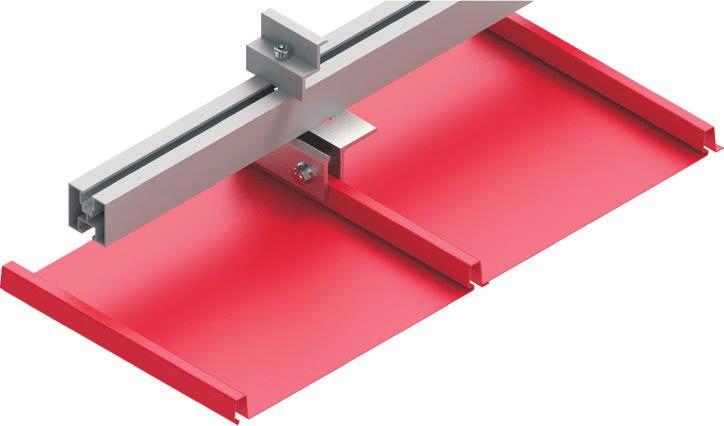

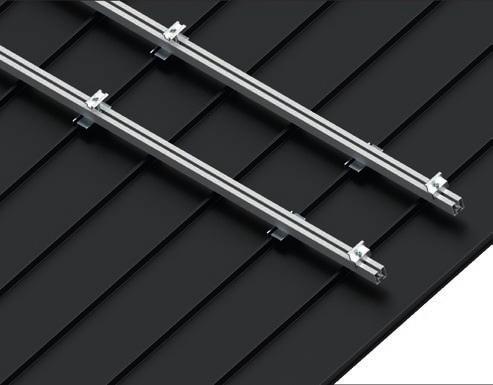

22 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym blachą łączoną na rąbek Konstrukcja DS-V2N Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Układ horyzontalny - H Układ wertykalny - V Szczegół A BUF... lub PUF SAM8x...E NKWMS8A profil aluminiowy PA40H40/... SSZ10x20E + NKZM10E UBZRE A Szczegółowe informacje dotyczące wyrobów znajdują się na stronach Zestawienie elementów konstrukcji dla układu horyzontalnego (DS-H2N) i wertykalnego (DS-V2N) paneli PV SYMBO 4 panele (DS-H2N) 4 panele (DS-V2N) PA40H40/2,1 2 4 PA40H40/3,15 3 PPAN UBZRE SSZ10x20E NKZM10E BUF PUF 6 6 SAM8x...E NKWSM8A

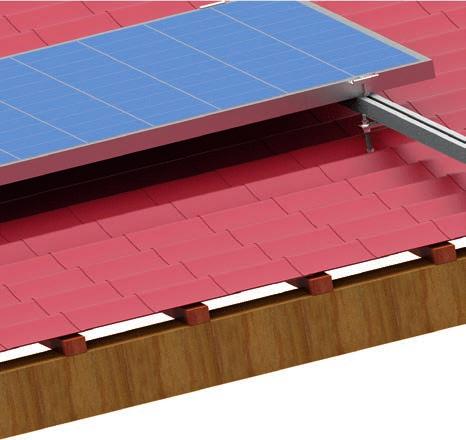

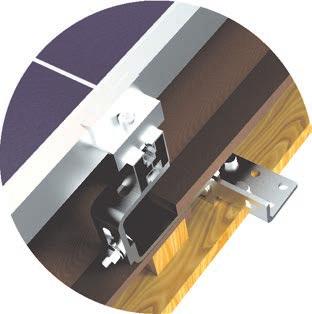

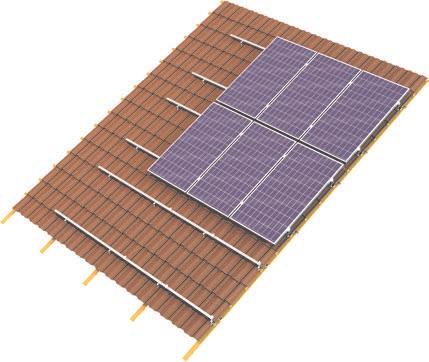

23 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym dachówką ceramiczną Konstrukcja DS-V4N Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Układ horyzontalny - H Układ wertykalny - V Szczegół A BUF... lub PUF SAM8x...E A NKWSM8A profil aluminiowy PA40H40/... SSZ10x20E + NKZM10E DUR40E B SGKM10x30E (w kpl. z DUR40E) Łaty Szczegół B Kontrłaty Szczegółowe informacje dotyczące wyrobów znajdują się na stronach DUR40E (montaż do krokwi) DDW8x100 Krokwie stanowiące konstrukcję dachu Zestawienie elementów konstrukcji dla układu horyzontalnego (DS-H4N) i wertykalnego (DS-V4N) SYMBO 4 panele DS-H4N 4 panele DS-V4N PA40H40/2,1 2 4 PA40H40/3,15 3 PPAN DUR40E 14 8 DDW8x SSZ10x20E 14 8 NKZM10E 14 8 BUF PUF 6 6 SAM8x...E NKWSM8A

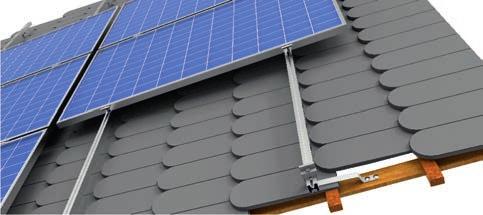

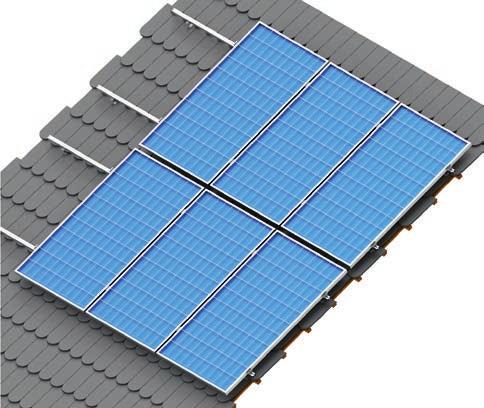

24 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym dachówką karpiówką Konstrukcja DS-V5N Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Układ horyzontalny - H Układ wertykalny - V BUF... lub PUF A Szczegół A SAM8x...E NKWSM8A profil aluminiowy PA40H80/... PPAN40 SSZ10x20E NKZM10E DUF75E DDW8x100 DUF75E Profile aluminiowe PA40H40/... podparte na uchwytach DUF75E. Uchwyty DUF75E mocowane do krokwi przy użyciu kotew ciesielskich DDW8x100 wkręcanych w krokwie, które stanowią konstrukcję dachu. Szczegółowe informacje dotyczące wyrobów znajdują się na stronach Zestawienie elementów konstrukcji dla układu horyzontalnego (DS-H5N) i wertykalnego (DS-V5N) paneli PV (montaż w każdą kolejną krokiew) SYMBO 4 panele (DS-H5N) 4 panele (DS-V5N) PA40H40/2,1 2 4 PA40H40/3,15 3 PPAN DUF75E 14 8 DDW8x SSZ10x20E 14 8 NKZM10E 14 8 BUF PUF 6 6 SAM8x...E NKWSM8A

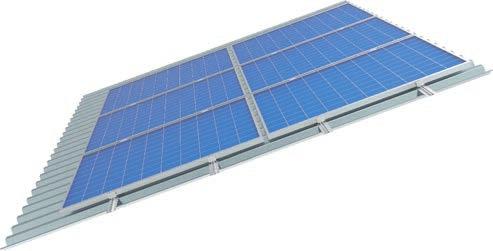

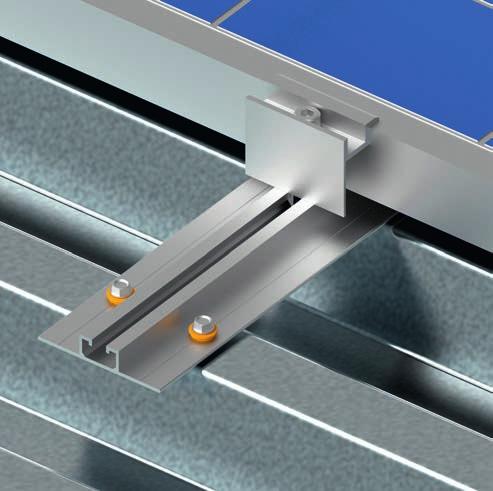

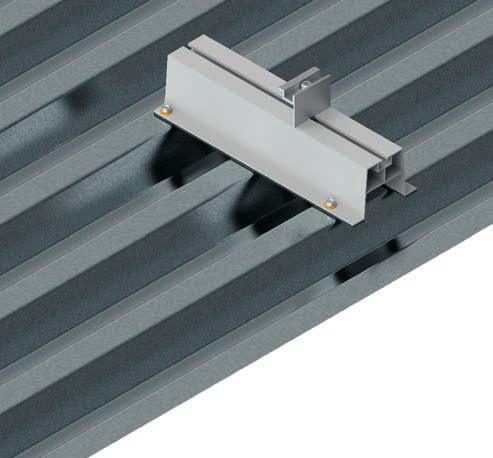

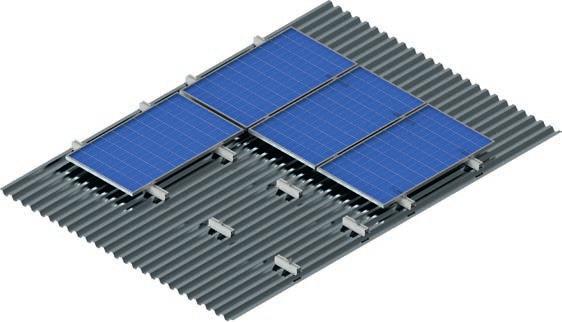

25 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym blachą trapezową Konstrukcja DS-V6aN Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warianty montażowe konstrukcji: - konstrukcja DS-H6aN - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ horyzontalny - H Układ wertykalny - V Boczny uchwyt panela BUF... Szczegół A Panel PV Szyna montażowa SMA70/033 Zestawienie elementów konstrukcji dla układu horyzontalnego (DS-H6aN) i wertykalnego (DS-V6aN) paneli PV NKWSM8A SMDP6x25E A Blacha trapezowa SYMBO 4 panele (DS-H6aN) 4 panele (DS-V6aN) SMA70/033** SMDP6,0x25E* BUF PUF 6 6 SAM8x...E NKWSM8A * - dla blachy o gr. poniżej 0,7 mm zaleca się stosować nity aluminiowe NITZP5,2x19,1A **- dostępna jest również szyna o wys. 40 mm SMA40/03 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

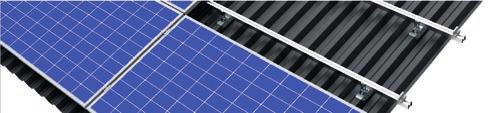

26 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachu skośnym pokrytym blachą trapezową Konstrukcja DS-V6bN Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie dowolnej liczby paneli PV w układzie wertykalnym na dachu skośnym (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Warianty montażowe konstrukcji: - konstrukcja DS-H6bN - montaż paneli w układzie horyzontalnym do dachu pokrytego blachą trapezową Układ wertykalny - V Szczegół A Panel PV Uchwyt pośredni PUFK Szyna montażowa SM400 Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV SMDP6x5E Blacha trapezowa A SYMBO 4 panele SM BUFK... 4 PUFK 6 SMDP6,0x25E* 40 * ATERNATYWNIE NITZP2,5x19,1A 40 * - dla blachy o gr. poniżej 0,7 mm zaleca się stosować nity aluminiowe NITZP5,2x19,1A Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

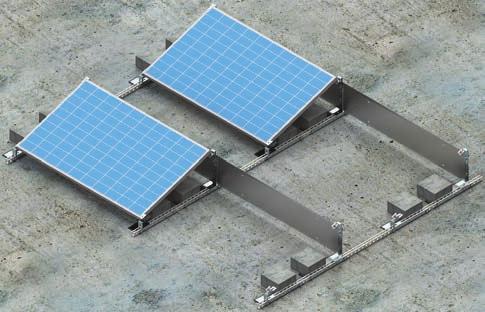

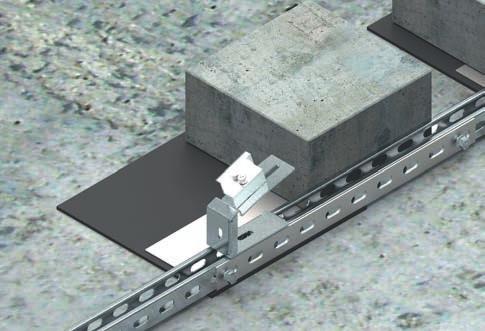

27 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich Konstrukcja DP-DNHBE-20 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie paneli montowanych w układzie horyzontalnym pod kątem 5, 10, 15 i 20 (maksymalne obciążenie modułu wynosi 244 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal konstrukcyjna w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. System DP-DNHBE umożliwia montaż paneli bez naruszania poszycia dachu dzięki obciążeniu konstrukcji bloczkami betonowymi (należy zastosować bloczki wykonane z betonu B20, oraz zabezpieczyć je przed nasiąkaniem wodą opadową). Montaż paneli możliwy jest pod kątem 5, 10, 15 i 20. System ten umożliwia tworzenie konstrukcji typu wschód - zachód. Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDCMC UPGC5MC 10 UPDCMC UPGC10MC 15 UPDCMC UPGC15MC 20 UPDC20MC UPGC20MC Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV BUF... lub PUF SAM8x...E UPDC20MC 20 SMM8x60F +BR37/1MC bloczki betonowe SGKFM10x20 BUF... lub PUF NKZM8E UPGC20MC CMP41H41/...MC Podstawa PDOP450MC Guma wibroizolacyjna podkładowa SBR350x450 SAM8x...E SGKFM8x20 NSNM8EA2 OWPP20MC SMM8x60F+BR37/1MC SYMBO 4 paneli CMP41H41/3MC 3 SBR350x PDOP450MC 12 BR37/1MC 12 SGKFM8x20 12 SGKFM10x20 12 SMM8x60F 12 PW8F 24 BUF... 8 PUF 4 UPGC20MC 6 OWPP20MC 4 UPDC20MC 6 NSNM8EA2 12 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach

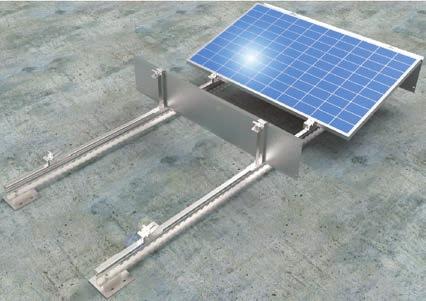

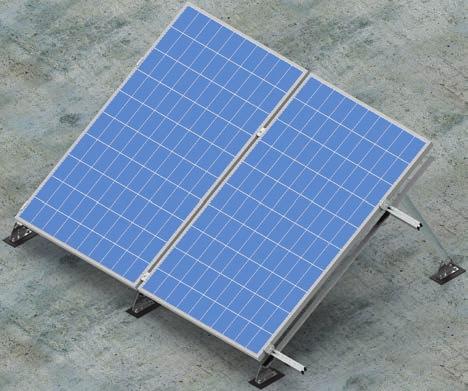

28 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich Konstrukcja DP-MHKN-15 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie horyzontalnym pod kątem 5, 10,15 i 20. (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. System DP-MHKN umożliwia montaż na dachu pokrytym m. in. blachą warstwową o niskiej nośności. Obciążenie przenoszone jest przez konstrukcję dachu znajdującą się pod stopami konstrukcji pod panele PV. System ten pozwala na montaż paneli pod kątem 5, 10,15 i 20. BUF... SAM8x...E OWPP15MC SAM8x...E UPDMC lub UPDB2MC PDBH120 BUF... SGKFM10x20 15 NKZM8E UPGB15MC SGKFM10x BDFCH120/3,15MC 990 ~ 6 płyta warstwowa dźwigar dachu Szerokość uchwytów UPD... i UPG... umożliwia podparcie 2 paneli na jednym uchwycie (konstrukcja dla wer. ekonomicznej - na następnej stronie) Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDB2MC UPGB5MC 10 UPDB2MC UPGB10MC 15 UPDB2MC UPGB15MC 20 UPDB20MC UPGB20MC Szczegółowe informacje dotyczące wyrobów znajdują się na stronach Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV SYMBO 2 panele SBR200x200 4 BDFCH120/3,15MC 2 PDBH120 4 UPDB2...MC 4 UPGB15MC 4 SGKFM10x20 16 SGKFM8x20 8 BUF... 8 SAM8x35E 8 NKZM8E 8 OWPP15MC 2 NSNM8EA2 8 28

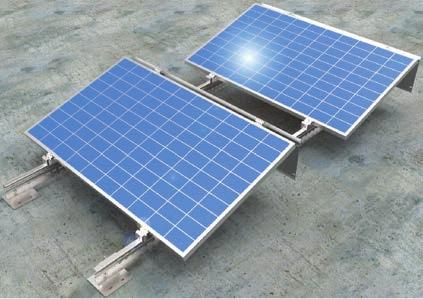

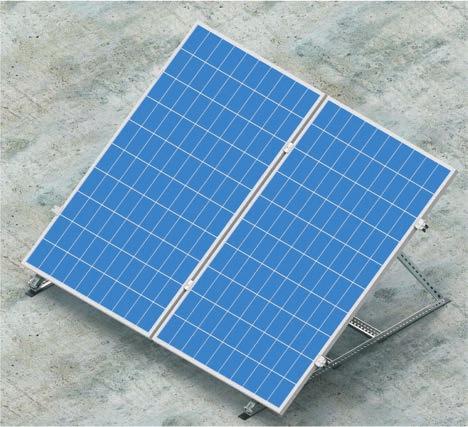

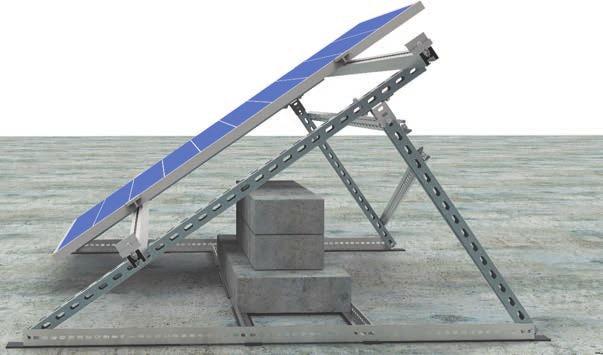

29 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich Konstrukcja DP-MHKE-15 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie horyzontalnym pod kątem 5, 10,15 i 20. (maksymalne obciążenie modułu wynosi 550 kg/m²). Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja kotwiona przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Konstrukcja DP-MHKE umożliwia: wersja ekonomiczna - montaż 4 paneli na 3 podporach - (litera E na końcu symbolu) - podparcie 2 paneli na jednym uchwycie UPD... i UPG... - montaż na dachu pokrytym m. in. blachą warstwową o niskiej nośności. Obciążenie przenoszone jest przez konstrukcję dachu znajdującą się pod stopami konstrukcji pod panele PV - montaż paneli pod kątem 5, 10, 15 i 20 BUF38... SAM8x...E OWPP15MC SAM8x...E UPDMC lub UPDB2MC BUF... SGKFM10x20 15 NKZM8E UPGB15MC SGKFM10x PDBH120 BDFCH120/3,15MC ~6 płyta warstwowa dźwigar dachu Tabela poniżej umożliwia dobranie kompletu uchwytów (dolny + górny) w celu uzyskania konstrukcji o odpowiednim kącie pochylenia paneli kąt pochylenia paneli uchwyt dolny uchwyt górny 5 UPDB2MC UPGB5MC 10 UPDB2MC UPGB10MC 15 UPDB2MC UPGB15MC 20 UPDB20MC UPGB20MC Szczegółowe informacje dotyczące wyrobów znajdują się na stronach Zestawienie elementów konstrukcji dla układu horyzontalnego paneli PV SYMBO 4 paneli BDFCH120/3,15MC 3 PDBH120 6 SBR200x200 6 UPDB...MC 6 UPGB15.MC 6 SGKFM10x20 36 SGKFM8x20 12 BUF... 8 PUF 4 SAM8x35E 12 NKZM8E 12 OWPP15MC 4 NSNM8EA

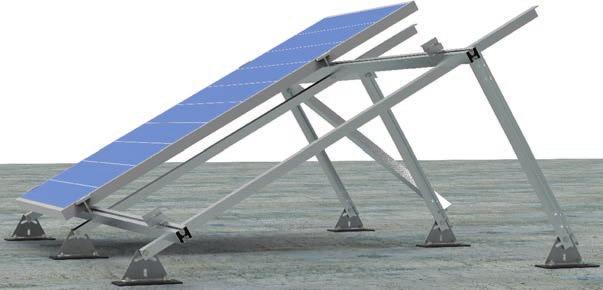

30 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich Konstrukcja DP-DTAVKN-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie wertykalnym pod kątem 30 w trzeciej strefie śniegowej i w trzeciej strefie wiatrowej Opis techniczny: Materiały systemu wsporczego: Stal w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Opcjonalnie konstrukcja może być zabudowana osłonami wiatrowymi Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Konstrukcja DP-DTAVKN umożliwia montaż paneli pod kątem 25, 30 i 35. Wariantem tej konstrukcji jest konstrukcja z montażem paneli w układzie horyzontalnym pod kątem 25, 30 i 35. Konstrukcja może być kotwiona bezpośrednio do dachu bądź do płyt betonowych stanowiących balast konstrukcji - bez naruszaniaposzycia dachu. 1,5 m Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV śruby do betonu PSRM8x75F lub wkręty do drewna DDW... szczegół A KT1100A KT1200A 90 KT790A Podstawa PSTMC +SBR50x500 SSZ10x20E+NKZM10E 1600 PA40H40/... KT1600A 30 A SYMBO 5 paneli PA40H40/3,15 2 PA40H40/2,1 2 PPAN40 4 KT1600A 6 KT790A 6 KT1100A 2 KT1200A 2 SSZ10X20E 36 NKZM10E 36 BUF... 4 PUF 8 SAM8x...E 12 NKWSM8A 12 PSTMC* 12 SBR50x500 3 PSRM8x75F* 24 ATERNATYWNIE dla dachu z poszyciem drewnianym 1490 Szczegółowe informacje dotyczące wyrobów znajdują się na stronach PSTPDMC 12 DDW6x60E 48 SBR200x

31 Konstrukcje do montażu paneli fotowoltaicznych Konstrukcja do montażu paneli fotowoltaicznych na dachach płaskich Konstrukcja DP-DTVBN-30 Opis konstrukcji: Kompletny system wsporczy umożliwiający zamocowanie paneli w układzie wertykalnym pod kątem 35 w trzeciej strefie śniegowej i w trzeciej strefie wiatrowej Opis techniczny: Materiały systemu wsporczego: Stal 250GD w powłoce Magnelis lub cynkowana metodą zanurzeniową PN-EN ISO 1461:2011, Aluminium (EN AW-6063), Stal nierdzewna w gatunku AISI 304 Konstrukcja przebadana pod kątem wytrzymałościowym. Gwarancja: Firma BAKS obejmuje 25 letnim okresem gwarancyjnym elementy wchodzące w skład konstrukcji wsporczej, wyłącznie przy spełnieniu wszystkich warunków gwarancji producenta. Opcjonalnie konstrukcja może być zabudowana osłonami wiatrowymi dzięki czemu można zredukować o 20% wymagane obciążenie bloczkami betonowymi. Konstrukcja DP-DTVBN umożliwia montaż paneli pod kątem 25, 30 i 35. Wariantem tej konstrukcji jest konstrukcja z montażem paneli w układzie horyzontalnym pod kątem 25, 30 i 35. Konstrukcja ta umożliwia montaż paneli bez naruszenia poszycia dachu dzięki obciążeniu bloczkami betonowymi (należy zastosować bloczki wykonane z betonu B20, oraz zabezpieczyć bloczki przed nasiąkaniem wodą opadową). Konstrukcja opcjonalnie może być kotwiona do dachu. 1,5 m Zestawienie elementów konstrukcji dla układu wertykalnego paneli PV Szczegół A BUF40 lub PUF A SAM8x35E NKWSM8A profil aluminiowy PA40H40/... SSZ10x20E + NKZM10E 1655 CMC41H41/1,4MC 30 KTC50H50/1,5MC KTT35H35/1,54MC Szczegółowe informacje dotyczące wyrobów znajdują się na stronach B SGKFM8x14 Szczegół B Bloczek betonowy KTC50H50/1,5MC 40 PMTNMC KTT35H35/1,54MC CWP40H22/1,6MC SGKFM8x SYMBO 4 panele PA40H40/2,1 4 PPAN40 4 KTT50H50/1,5MC 4 KTT35H35/1,54MC 4 SBR50x CMC41H41/1,4MC 4 CMC41H41/0,8MC 4 BR36/1MC 12 CWP40H22/1,6MC 4 PMTNMC 4 SRM8x25F 4 SSZ10X20E 8 NKZM10E 8 SMM8x60F 16 PW8E 32 SGKFM8x14 8 SGKFM10x20 16 BUF...* 4 PUF* 6 SAM8x...E* 10 NKWSM8* 10 * ATERNATYWNIE BUFK... 4 PUFK 6 31

32 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Profil aluminiowy PA40H , ,8 40 PA40H ,5 mm SYMBO mm 1 PA40H40/1, , PA40H40/2, , PA40H40/ , PA40H40/3, , PA40H40/3, , PA40H40/6, , ,8 17,5 PA40H ,7 10,8 17,5 80 PA40H ,5 mm SYMBO mm 1 PA40H80/2, , PA40H80/ , PA40H80/5, , PA40H80/5, , PA40H80/6, , ,8 17,5 Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Łącznik profila aluminiowego PPAN40 8,4 PPAN40 SYMBO PPAN40 1,5 mm kg 1 0, Profil aluminiowy wyciskany EN AW PPAWN , Bezśrubowe wsuwne łączenie profili aluminiowych Kątownik aluminiowy KT...A Ø PPAWN80 2,0 mm SYMBO kg 1 PPAWN80 0, KT...A 3,0 mm SYMBO mm 1 KT790A 800 1, KT1100A , KT1200A , KT1600A , Stal S235JR cynkowana metodą cynku płatkowego PN-EN ISO 10683: Tworzenie trójkątnych konstrukcji pod panele PV. Szyna montażowa aluminiowa SMA40/ SMA70/ SMA.../033 SYMBO kg SMA40/033 0, SMA70/033 0, Aluminium Mocowanie paneli PV do blachy trapezowej np. konstrukcja DS-V6cN Aluminium (EN AW-6063) Na zamówienie: - lakierowanie w kolorze czarnym 32 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

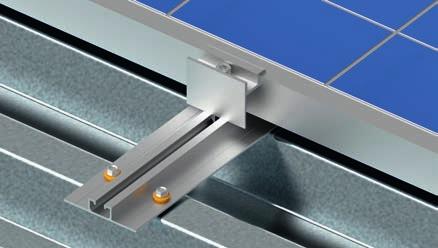

33 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Szyna montażowa aluminiowa 75 9 SM SM400 SYMBO SM400 0, Mocowanie paneli PV do blachy trapezowej np. konstrukcja DS-V6bN Pośredni uchwyt panela KICK PUFK PUFK SYMBO PUFK 0, W skład zestawu wchodzi klema, śruba imbusowa SAM8..., nakrętka kwadratowa NKWM8E i klips KICK 60 Boczny uchwyt panela KICK BUFK H Mocowanie paneli PV do profili aluminiowych BUFK... SYMBO wymiar H mm BUFK , BUFK , BUFK , BUFK , BUFK , BUFK , BUFK , BUFK , BUFK90E 90 0, W skład zestawu wchodzi klema, śruba imbusowa SAM8..., nakrętka kwadratowa NKWM8E i klips KICK Aluminium (EN AW-6063) Na zamówienie: - lakierowanie w kolorze czarnym dla BUFK90E Stal nierdzewna Na zamówienie: - lakierowanie w kolorze czarnym Profil BDFC100...MC x30 a BDFCH100...MC 2,0 mm SYMBO wymiar wysokość a H kg mm mm mm 1 /mb BDFCH100/2,75MC , /2,7 BDFCH100/3MC , /3 BDFCH100/3,15MC , /3, BDFCH120...MC BDFCH120...MC 2,0 mm SYMBO mm 1 /mb BDFCH120/3,15MC , /3,15 BDFCH120/4,2MC , /4,2 BDFCH120/4,4MC , /4,4 BDFCH120/5,2MC , /5, x30 77 BDFTH120...MC 3,0 mm SYMBO kg mm 1 /mb BDFTH120/6,2MC , /6,2 Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Konstrukcja DS-V6aN - kompletny system wsporczy umożliwiający zamocowanie dwóch rzędów paneli w układzie pionowym na dachu skośnym Stal S350GD w powłoce Magnelis Na zamówienie: Stal S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 BUFK... SM Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

34 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Ceownik wzmocniony CWP40H22...MC 40 CW...40H40MC 22 13x x30 50 CWP40H22...MC SYMBO CWP40H40...MC mm 1,5 mm 1 CWP40H22/1MC , CWP40H22/1,6MC , CWP40H22/3,5MC , CWP40H22/3,7MC , ,5 mm SYMBO mm 1 CWP40H40/3MC , CWP40H40/3,5MC , CWP40H40/3,7MC , CWC40H40...MC 2,0 mm SYMBO mm 1 CWC40H40/1MC , CWC40H40/1,2MC , CWC40H40/1,5MC , CWC40H40/1,7MC , CWC40H40/2MC , CWC40H40/2,8MC , CWC40H40/3MC , CWC40H40/3,7MC , Stal S350GD w powłoce Magnelis. Na zamówienie: F - stal S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Ceownik wzmocniony CW...MC x30 50 Łącznik ceownika CT70H50MC 13x CWT70H50...MC 3,0 mm SYMBO mm 1 CWT70H50/3MC , CWT70H50/3,3MC , CWT70H50/4,2MC , CWT70H50/4,4MC , CWT70H50/6,3MC , CT70H50MC 3,0 mm SYMBO mm 1 CT70H50MC 200 1, Stal S250GD lub S350GD w powłoce Magnelis. Na zamówienie: F - stal S235 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Łącznik ceownika KTE43H50MC 50 13x30 50 KTE43H50MC 4,0 mm SYMBO mm 1 KTE43H50MC 200 0, Wewnętrzny łącznik ceownika do tworzenia konstrukcji wsporczych pod panele fotowoltaiczne. Ceownik wzmocniony CWC100H50...MC 50 Łącznik ceownika C100H50MC 45,5 CWC100H50...MC SYMBO CWC100H50/3,3MC CWC100H50/4,2MC CWC100H50/6,3MC 2,0 mm mm , , , ,5 13x30 Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Łącznik ceownika KTT45H75MC 50 13x C100H50MC 2,0 mm SYMBO mm 1 C100H50MC 300 0, KTT45H70MC 3,0 mm SYMBO mm 1 KTT45H70MC 200 0, Wewnętrzny łącznik ceownika do tworzenia konstrukcji wsporczych pod panele fotowoltaiczne. 34 Stal S350GD w powłoce Magnelis. Na zamówienie: F - stal S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

35 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Ceownik CT70H50/...MC 70 13x30 50 CT70H50/...MC 3,0 mm szerokość wysokość SYMBO kg mm mm mm 1 CT70H50/3MC , CT70H50/4MC , Ceownik wzmocniony CWE100H50/... a H 13x CWE100H50/...MC 4,0 mm szerokość SYMBO a wysokość H mm mm mm 1 CWE100H50/3,6MC , Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Ceownik montażowy CM...41H41...MC x30 50 Łącznik ceownika C41H41MC Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Kątownik KTT...MC a 9x18 10 Element wsporczy instalacji. Śruba do gruntu GSW75x1650 a Ø171 Ø x20 CMP41H41...MC 1,5 mm SYMBO mm 1 CMP41H41/1,2MC , CMP41H41/1,6MC , CMP41H41/1,8MC , CMP41H41/3MC , CMP41H41/6MC , CMC41H41...MC SYMBO CMC41H41/07MC CMC41H41/1,2MC CMC41H41/1,4MC CMC41H41/2MC CMC41H41/3MC CMC41H41/6MC C41H41MC 2,0 mm mm , , , , , , ,5 mm SYMBO 1 C41H41MC 0, KTT35H35...MC 3,0 mm wymiar SYMBO a mm mm KTT35H35/1,54MC , KTT50H50...MC 3,0 mm wymiar SYMBO a mm mm KTT50H50/1,5MC , GSW76x... SYMBO mm 1 GSW76x , GSW76x , Stal S250GD lub S350GD w powłoce Magnelis Na zamówienie: F - stal S235 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Stal S350GD w powłoce Magnelis Na zamówienie : F - stal S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Ø Kotwienie do gruntu konstrukcji pod panele fotowoltaiczne. Do każdej śruby dedykowany jest specjalny słup podporowy. Stal cynkowana metodą zanurzeniową PN-EN ISO 1461: Gr. blachy [mm]: 1,0 1,2 1,5 2,0 2,5 3,0 4,0

36 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Łącznik ceownika CPT11MC 13x30 CPT11MC 3,0 mm SYMBO 1 CPT11MC 0, Do montażu proponujemy 3 kpl. śrub SGKFM10x20 CPE11DMC 80 CPE11DMC SYMBO CPE11DMC 4,0 mm 1 0, Do montażu proponujemy 4 kpl. śrub SGKFM10x20 11x20 40 Łączenie konstrukcji opartych na ceownikach montażowych i wzmocnionych o szerokości 40 mm, oraz wysokościach: H22 mm i H40 mm. Podstawa balastowa PDOP450MC 40 PDOP450MC 1,5 mm SYMBO mm 1 PDOP450MC 450 1, Stal S350GD w powłoce Magnelis Na zamówienie: F - stal S235JR cynkowana metodą cynku płatkowego PN-EN ISO 10683: x x40 16 Łącznik CCMC Montaż paneli PV na ceownikach x40 Do montażu proponujemy 4 kpl. śrub SGKFM10x20 CCMC 3,0 mm SYMBO CCMC 0, dla CPT11MC i CPE11DMC Stal S350GD w powłoce Magnelis dla CPV11 i CPV11D Stal S235JR cynkowana metodą cynku płatkowego PN-EN ISO 10683: Element wsporczy instalacji. Stal S250GD w powłoce Magnelis Na zamówienie: F - stal S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Guma wibroizolacyjna podkładowa SBR... a SBR... SYMBO SBR50x500 SBR150x500 SBR200x200 SBR350x450 szerokość mm mm Podkład podstaw montażowych Guma wibroizolacyjna Osłona wiatrowa OWPP...MC 9x Zabezpieczenie konstrukcji od wiatru OWPP...MC SYMBO 1 OWPP5MC 2, OWPP10MC 3, OWPP15MC 4, OWPP20MC 5, Osłona dostosowana do paneli o dł. z zakresu mm Stal S250GD w powłoce Magnelis Na zamówienie: F - stal S235JR cynkowana metodą cynku płatkowego 36 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

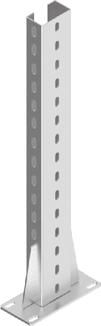

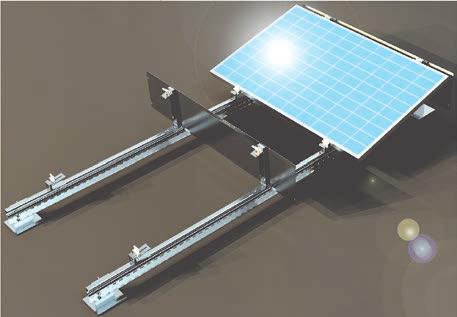

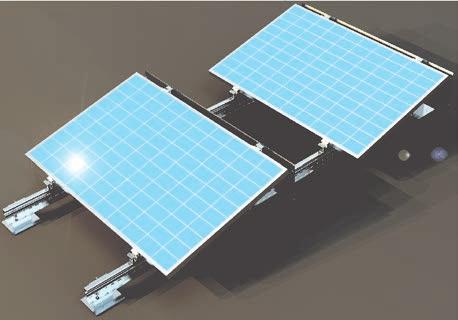

37 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Podstawa montażowa PMTNMC Montaż ceownika w konstrukcjach na dach płaski Podstawa montażowa PDBH ,5 9x PMTNMC SYMBO PMTNMC PDBH120 SYMBO PDBH120 3,0 mm 0, , Stal S350GD w powłoce Magnelis Na zamówienie F - stal S235JR cynkowana metodą cynku płatkowego 77 4 otw. Ø6, PDBBH , otw. Ø10,5 PDBBH120 SYMBO PDBBH120 3, Montaż profili BDFCH... do dachów żelbetowych oraz do stalowych dźwigarów dachu poprzez blachę warstwową Podstawa montażowa trójkątna PSTE x30 Ø11 PSTE SYMBO PSTE 4,0 mm 0, Stal S235JR cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 N Mocny Podstawa montażowa PSTPDMC Montaż konstrukcji trójkątnych do stropodachu żelbetowego bądź płyt betonowych stanowiących balast konstrukcji. PSTPDMC SYMBO PSTPDMC 4,0 mm 0, Stal nierdzewna Na zamówienie: - lakierowanie w standardowym kolorze RA (info str.4) N Ø11 Ø11 66 Ø Montaż konstrukcji trójkątnych do dachu o niskiej nośności (dachy drewniane lub dachy wykonane z blachy warstwowej). Mocny Stal w powłoce Magnelis Na zamówienie: E- stal kwasoodporna - lakierowanie w standardowym kolorze RA (info str.4) 37 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

38 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Podstawa WPCWE... H a 4 WPCWE100H50... SYMBO szerokość wysokość a H kg mm mm mm WPCWE100H50/1, , WPCWE100H50/1, , x30 13x WPCWT100H50...F WPCWT100H50...F SYMBO kg mm WPCWT100H50/1F , WPCWT100H50/1,2F , WPCWT100H50/1,5F , x WPCWT70H50...F WPCWT70H50...F SYMBO kg mm WPCWT70H50/1F , WPCWT70H50/1,2F , WPCWT70H50/1,5F , WPCWT70H50/1,6F , x30 13x Tworzenie konstrukcji wsporczych pod panele fotowoltaiczne. Blacha rozporowa BR.../1MC a 30 BR.../1MC 1,0 mm SYMBO szerokość a mm BR36/1MC BR37/1MC Stal S235 oraz S355 cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Jako element dystansowy zabezpieczający przed zgnieceniem kształtownika podczas skręcania. Stosowany do ceowników. Stal w powłoce Magnelis 38 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

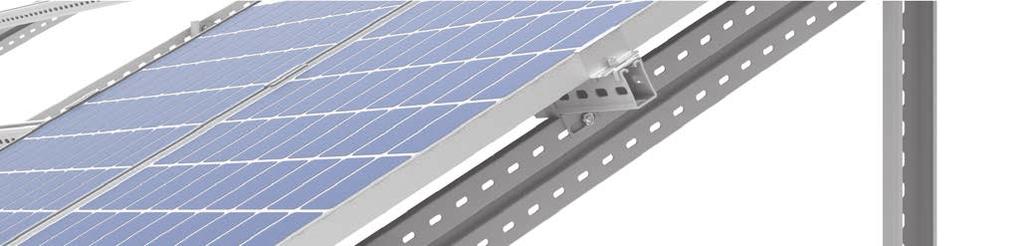

39 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne Uchwyt krzyżowy UKPNMC H 13x45 UKPN...MC 3,0 mm wymiar SYMBO H kg mm UKPNMC 39 0, UKPNWMC 17 0, Stal S350GD w powłoce Magnelis Na zamówienie: F - stal S355JR cynkowana metodą cynku płatkowego Podkładka panela 53 BPFNMC 26 9 BPFNMC 2,0 mm SYMBO BPFNMC 0, Podkładka panela BPFMC BPFMC 2,0 mm SYMBO BPFMC 0, PPFNMC PPFNMC 2,0 mm SYMBO PPFNMC 0, Montaż paneli PV na ceownikach. Podkładka panela PPFMC 30 Montaż paneli PV na ceownikach. Pośredni uchwyt panela PUF 59 Ø8, , PPFMC SYMBO PPFMC 0, PUF 2,0 mm SYMBO PUF 0, Stal S350GD w powłoce Magnelis Na zamówienie: Stal nierdzewna Boczny uchwyt panela BUF... H Ø8, Mocowanie paneli PV do profili aluminiowychlub ceowników. BUF... SYMBO wymiar H mm BUF , BUF , BUF , BUF , BUF , BUF , BUF , BUF , BUF90E 90 0, Aluminium (EN AW-6063) Na zamówienie: - lakierowanie w kolorze czarnym dla BUF90E Stal nierdzewna Na zamówienie: - lakierowanie w kolorze czarnym PPF PUF BUF... PPF 39 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

40 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne, kątownik i płaskowniki Uchwyt dachowy regulowany DUR40E DUR40E SYMBO DUR40E 1, Uchwyt regulowany do dachu pokrytego dachówką ceramiczną ø9 119 Stal nierdzewna Uchwyt dachowy DUF75E 30 11x40 DUF75E SYMBO DUF75E 0, Uchwyt do dachu pokrytego dachówką karpiówką Ø10 Stal nierdzewna Uchwyt dachowy DUF60E Ø x40 DUF60E SYMBO DUF60E 0, Uchwyt do dachu pokrytego dachówką bitumiczną lub łupkową Montaż profili aluminiowych pod panele fotowoltaiczne do dachu. Uchwyt dachowy z blaszaną karpiówką DUF75K DUF75KE SYMBO 1 DUF75KE 0, Stal nierdzewna Ø x DUF75KMC SYMBO 1 DUF75KMC 0, Stal nierdzewna + stal w powłoce Magnelis lakierowana Montaż profili aluminiowych pod panele fotowoltaiczne do dachu pokrytego dachówką karpiówką MATERAŁ Stal S250GD w powłoce Magnelis 40 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 3,0 4,0

41 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne, kątownik i płaskowniki Uchwyt panela górny UPGB...MC 101 9x18 58 UPGB...MC SYMBO wymiar H mm kąt nachylenia panela PV kg UPGB5MC UPGB10MC UPGB15MC , , , UPGB20MC , a UPGC...MC UPGC...MC kąt SYMBO wymiar nachylenia panela PV H mm a UPGC5MC , UPGC10MC , UPGC15MC , UPGC20MC , Uchwyt panela górny regulowany UPGR20MC UPGR20MC SYMBO UPGR20MC kąt nachylenia panela PV a 15, 20 0, x18 4 H 20 9x18 H x45 9x23 a x Ustawienie różnych kątów nachylenia panelu. Stal S250GD lub S350GD w powłoce Magnelis 41 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 2,5 3,0 4,0

42 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne, kątownik i płaskowniki Uchwyt panela dolny 9x23 UPDB1MC R ~59,5 UPDB1MC SYMBO zakres kątów pochylenia panela PV UPDB1MC 5,10,15 0, Uchwyt umożliwia montaż panelu w dolnej części w konstrukcjach niskich na dach płaski np. DP-MHKE (str. 16) x85 UPDB2MC 15 9x R ~59,5 UPDB2MC SYMBO zakres kątów pochylenia panela PV UPDB2MC 5,10,15 0, Uchwyt umożliwia montaż panelu w dolnej części w konstrukcjach niskich na dach płaski np. DP-MHKE (str. 16) 9x85 UPDB20MC x18 13x45 UPDB20MC SYMBO zakres kątów pochylenia panela PV UPDB20MC 20 0, Uchwyt umożliwia montaż panelu w dolnej części w konstrukcjach niskich na dach płaski np. DP-MHKE (str. 16) 9x30 UPDCMC 15 9x R ~59,5 UPDCMC SYMBO zakres kątów pochylenia panela PV UPDCMC 5,10,15 0, Uchwyt umożliwia montaż panelu w dolnej części w konstrukcjach niskich na dach płaski np. DP-DNHBE (str ) 9x85 UPDC20MC 9x26 UPDC20MC SYMBO kąt pochylenia panela PV kg UPDC20MC 5,10, , x45 3 9x18 ~56 Uchwyt umożliwia montaż panelu w dolnej części w konstrukcjach niskich na dach płaski np. DP-DNHBE (str ) Ustawienie różnych kątów nachylenia panelu. Stal S350GD w powłoce Magnelis 42 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 2,5 3,0 4,0

43 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne, kątownik i płaskowniki Uchwyt panela dolny UPD45K20MC UPD45K20MC SYMBO zakres kątów pochylenia panela PV UPD45K20MC 15, 20 0, x45 9x28 9x18 ~ x85 58 Uchwyt do blachy z rąbkiem płaskim UBZRKZE UBZRKZE 4,0 mm SYMBO UBZRKZE 0, Stal S350GD w powłoce Magnelis 40 11x35 UBZRPE UBZRPE 3,0 mm SYMBO UBZRPE 0, x30 UBZRE UBZRE SYMBO UBZRE 0, M8x40 11x40 Stal nierdzewna Montaż paneli na dachu z blachy z rąbkiem płaskim 43 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 2,5 3,0 4,0

44 Konstrukcje do montażu paneli fotowoltaicznych - elementy nośne, kątownik i płaskowniki Uchwyt dachowy ceownika UCD40MC 91 2 Ø6,2 11x20 38 UCD40MC SYMBO UCD40MC 0, ~120 EPDM Uchwyt do blachy trapezowej UBT ,4 UBT45E SYMBO UBT45E 0, Stal S350GD w powłoce Magnelis 27 5,5 77 EPDM x12 Ø7 UBT45F SYMBO UBT45F 0, Uchwyty przystosowane do blachy typu T45 10 Uchwyt do blachy trapezowej regulowany UBTR45... UBTR45E SYMBO UBTR45E 0, EPDM Ø7 UBTR45F SYMBO UBTR45F 0, Uchwyty przystosowane do blachy typu T , x35 Montaż ceowników lub profili aluminiowych do blachy trapezowej na dachu skośnym. Regulowany uchwyt do blachy trapezowej RUBT ,5x35 RUBTE SYMBO RUBTE 0, EPDM Ø11 11x50 Montaż ceowników lub profili aluminiowych do blachy trapezowej na dachu skośnym RUBTF SYMBO RUBTF 0, Dzięki regulowanemu kątowi pasuje do wszystkich rodzajów blach trapezowych. Do mocowania należy użyć 4 wkręty samowiercące SMDP6x25E dla UBT45E, UBTR45E i RUBTE Stal nierdzewna dla UBT45F, UBTR45F i RUBTF Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: PRZYKŁAD MONTAŻU PANEI FOTOWOTAICZNYCH NA DACHU SKOŚNYM 44 Gr. blachy [mm]: 1,0 1,2 1,5 2,0 2,5 3,0 4,0

45 Konstrukcje do montażu paneli fotowoltaicznych - elementy skrętne Śruba SRM8x25F M 20 SRM8x25F SYMBO SRM8X25F wymiar wymiar a mm mm wymiar mm M a Mocowanie elementów systemu do otwartej strony ceowników wzmocnionych i montażowych. Śruba SAM8...E Łączenie elementów systemów. Nakrętka M SAM8...E SYMBO wymiar M mm mm SAM8x25E SAM8x30E SAM8x35E SAM8x40E SAM8x45E NSM8E Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Stal nierdzewna NSM8E M SYMBO NSM8E wymiar M mm Nakrętka NSNM8EA2 NSNM8EA2 M SYMBO NSNM8EA2 wymiar M mm Podkładka powiększona PW8... D PW8F SYMBO średnica zew. D pod śrubę mm PW8F 24 M PW8E SYMBO średnica zew. D pod śrubę mm PW8E 24 M Nakrętka kołnierzowa NKZ... NKZM8F SYMBO NKZM8F wymiar M mm 8 wymiar D mm M D Łączenie elementów systemów. NKZM...E SYMBO wymiar wymiar M D mm mm NKZM8E NKZM10E PW8F i NKZM8F Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: PW8E i NKK8E Stal nierdzewna Nit zrywalny aluminiowy z podkładką EPDM NITZP5,2... NITZP5,2... wymiar SYMBO mm NITZP5,2x17,5A 17, Mocowanie konstrukcji do dachów pokrytych blacha trapezową Aluminium (EN AW-6061) 45

46 M Konstrukcje do montażu paneli fotowoltaicznych - elementy skrętne Śruba (kpl.) SMM...F M SMM...F SYMBO wymiar M mm mm SMM8x60F SMM8x80F SMM10x20F kpl. Śruba z łbem grzybkowym + nakrętka ząbkowana (kpl.) SGKF... SGKF... wymiar wymiar SYMBO M D mm mm mm SGKFM8x SGKFM10x , SGKFM10x , kpl. Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 M D Łączenie elementów systemów. Śruba SSZ... SSZ10...E SYMBO wymiar M mm mm SSZ10x20E kpl. Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: Mocowanie elementów systemu Nakrętka ślizgowa z kulką NKWSM8A 12,5 NKWSM8A SYMBO NKWSM8A Stal nierdzewna Mocowanie elementów systemu do profili aluminiowych Wkręt samowiercący drobnozwojny z EPDM SMDP... SMDP... SYMBO mm SMDP4,8x SMDP4,8x25E SMDP6,0x25E SMDP6,5x Aluminium (EN AW-6061) 22 9,5 10 M8 Optymalny moment dokręcania = 4,3 Nm Montaż uchwytów dachowych oraz szyn montażowych do dachów krytych blachą trapezową Podkładka uszczelniająca z EPDM Ø25 PW...EPDM Ø PW...EPDM SYMBO wymiar Ø mm PW10EPDM PW12EPDM dla SMDP4,8x25E i SMDP6x25E Stal nierdzewna dla SMDP4,8x20 i SMDP6,5x25 Stal węglowa utwardzana z dodatkową powłoką antykorozyjną Uszczelnienie otworu montażowego 3 46

47 M Konstrukcje do montażu paneli fotowoltaicznych - elementy skrętne Śruba z gwintem podwójnym SWD...E D 2 1 SWD...E SYMBO wymiar wymiar wymiar 1 2 D mm mm mm mm SWDM10x200E SWDM10x250E SWDM12x300E Adapter montażowy AD... Ø Mocowanie konstrukcji do krokwi dachowych Śruba rozporowa pierścieniowa PSR...F AD...E SYMBO wymiar Ø mm AD11E AD13E PSR...F SYMBO PSRM8x75F PSRM10x90F PSRM12x110F wymiar D mm mm Stal nierdzewna D Mocowanie konstrukcji do podłoża betonowego. Wkręt do drewna DDW6x60E 60 6 DDW... wymiar SYMBO D mm mm DDW6x60E 6 60 DDW8x DDW8x100E Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 DDW8x100 8 dla DDW6x60E i DDW8x100E Stal nierdzewna 100 Mocowanie uchwytów DUR40 i DUF75 do krokwi stanowiących konstrukcję dachu dla DDW8x100 Stal cynkowana galwanicznie Pręt gwintowany PG... PG...E SYMBO wymiar siła M zrywająca kg mm mm [kn] 1 PGM10/1E ,20 0, PGM10/2E ,20 1, PGM10/3E ,20 1, klasa materiału 5.8 Mocowanie konstrukcji Wkręt samowiercący SMDD6,3...E d1 d SMDD6,3...E SYMBO wymiar wymiar d d1 kg mm mm mm 1 SMDD6,3x75E 5,5 6,3 75 0, SMDD6,3x95E 5,5 6,3 95 0, SMDD6,3x115E 5,5 6, , SMDD6,3x135E 5,5 6, , SMDD6,3x155E 5,5 6, , SMDD6,3x175E 5,5 6, , SMDD6,3x195E 5,5 6, , SMDD6,3x235E 5,5 6, , Mocowanie stalowych płyt warstwoych Stal nierdzewna 47

48 Akcesoria do prowadzenia instalacji elektrycznej Korytko KGJ/KGOJ100H60/3F 60 7x55 7x20 KGJ/KGOJ100H60/3F 1,0 mm szerokość SYMBO a mm mm 1 mb /mb KGJ/KGOJ100H60/3F , /18 Możliwość łączenia koryt poprzez wsuwanie jednego w drugie i montaż bez łączników. Do montażu należy użyć śrub SGKFM6x12 lub SGM6x12F. 7x32 Ø11 SZEROKOŚĆ PRZEKRÓJ UŻYTECZNY cm Stal cynkowana metodą zanurzeniową PN-EN ISO 1461: lakierowanie w standardowym kolorze RA (info str.4) Korytko KCJ/KCOJ100H60/3F a 60 7x20 7x26 36 KCJ/KCOJ100H60/3F 1,0 mm szerokość SYMBO a mm mm 1 mb /mb KCJ/KCOJ100H60/3F , /18 Możliwość łączenia koryt poprzez wsuwanie jednego w drugie i montaż bez łączników. Do montażu należy użyć śrub SGKFM6x12 lub SGM6x12F. cynkowana Stal Korytko KBJ100H60/3F a SZEROKOŚĆ PRZEKRÓJ UŻYTECZNY cm 60 7x20 7x26 36 KBJ100H60/3F 1,0 mm szerokość SYMBO a mm mm 1 mb /mb KBJ100H60/3F , /18 Możliwość łączenia koryt poprzez wsuwanie jednego w drugie i montaż bez łączników. Do montażu należy użyć śrub SGKFM6x12 lub SGM6x12F. kwasoodporna Stal SZEROKOŚĆ PRZEKRÓJ UŻYTECZNY cm Prowadzenie instalacji elektrycznej Pokrywa korytka PKJ100/3F a PKJ100/3F SYMBO szerokość a mm mm kg 1 mb 1,0 mm /mb PKJ100/3F , /30 Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Na zamówienie: E- stal kwasoodporna - lakierowanie w standardowym kolorze RA (info str.4) R5 Ochrona kabli przed uszkodzeniami. Zapinka ZPNH H Zabezpieczenie pokrywy przed zasunięciem. ZPNH60... SYMBO wysokość H mm ZPNH60F ZPNH60E Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Na zamówienie: E- stal kwasoodporna - lakierowanie w standardowym kolorze RA (info str.4) Taśma cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 (ZPN F). Taśma ze stali kwasoodpornej (ZPN E). 48 Gr. blachy [mm]: 0,5 0,7 1,0 1,2 1,5 2,0

49 Akcesoria do prowadzenia instalacji elektrycznej Korytko siatkowe KDS/KDSO100H60/3F KDS/KDSO100H60/3F szerokość SYMBO a mm mm 1 mb /mb KDS/KDSO100H60/3F , / SZEROKOŚĆ PRZEKRÓJ UŻYTECZNY cm Prowadzenie instalacji elektrycznej Pokrywa korytka PKJS100/3F a PKJS100/3F 1,0 mm szerokość SYMBO a mm mm 1 mb /mb PKJS100/3F , /30 Drut cynkowany metodą zanurzeniową PN-EN ISO 1461:2011 Na zamówienie: E- drut kwasoodporny - lakierowanie w standardowym kolorze RA (info str.4) R5 Ochrona kabli przed uszkodzeniami. Zapinka ZPNH H Zabezpieczenie pokrywy przed zasunięciem. Uchwyt śrubowy (kpl.) USSN/USSOF 28 Łączenie korytek siatkowych. SGKM6x16 6,5 6,5 Śruba z łbem grzybkowym + nakrętka ząbkowana (kpl.) SGKF ZPNH80... SYMBO wysokość H mm ZPNH80F ZPNH ZPNH80E USSN/USSOF SYMBO USSN/USSOF SGKF... 1 kpl 0, SYMBO wymiar wymiar M D mm mm mm SGKFM6x SGKFM8x SGKFM8x SGKFM10x , SGKFM12x kpl. kpl. Stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 Na zamówienie: E - stal kwasoodporna PN-EN lakierowanie w standardowym kolorze RA (info str.4) Taśma cynkowana metodą zanurzeniową PN-EN ISO 1461:2011 (ZPN F). Taśma ze stali kwasoodpornej (ZPN E). Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: Na zamówienie: E - stal kwasoodporna - lakierowanie w standardowym kolorze RA (info str.4) N Śruba w klasie 8.8 M D Łączenie korytek kablowych Zacisk śrubowy (kpl.) ZS/ZSOF SGKM6x16 6,5x6,5 ZS/ZSOF SYMBO ZS/ZSOF 1 kpl 0, kpl. Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: Mocowanie korytek siatkowych do wysięgników. 20 Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: Na zamówienie: E- stal kwasoodporna 49 Gr. blachy [mm]: 0,5 0,7 1,0 1,2 1,5 2,0

50 H Akcesoria do prowadzenia instalacji elektrycznej Wysięgnik wzmocniony WWS/WWSO100F 7-9x26 11x20 WWS/WWSO100F 2,0 mm SYMBO wysokość obciążenie maksymalne H kg mm mm F max[kn] WWS/WWSO100F ,20 0, zwiększona szerokość do 42 mm 50 1/2 F Wysięgnik zatrzaskowy WZS100F 7-9x WZS100F 2,0 mm SYMBO obciążenie maksymalne kg mm F max[kn] WZS100F 110 1,30 0, Montaż w 3 otworach wspornika /2 F Mocowanie koryt kablowych Wysięgnik wzmocniony WWKS100F WWKS100F 2,0 mm SYMBO wysokość obciążenie maksymalne H mm mm F max[kn] 1 WWKS100F ,90 0, /2 F H 9x20 26 Wysięgnik zatrzaskowy WZKS100F 26 WZKS100F SYMBO WZKS100F mm 2,0 mm obciążenie maksymalne F max[kn] 1 1, , /2 Bezśrubowe mocowanie korytek siatkowych. Pasta cynkowa WSZINK... Zabezpieczenie antykorozyjne krawędzi ciętych Guma komórkowa EPDMW2x40 40 F Bezśrubowe mocowanie do konstrukcji z ceowników BAKS o perforacji 13x30 i max. grubości materiału 3mm WSZINK SYMBO WSZINK1000 WSZINK250 WSZINKS400 - pasta cynkowa w spray-u * EPDMW2x40 SYMBO EPDMW2x40 ml * mb Stal cynkowana metodą cynku płatkowego PN-EN ISO 10683: Na zamówienie: E- stal kwasoodporna - lakierowanie w standardowym kolorze RA (info str.4) Uszczelnianie połączeń blaszanych poszyć dachowych z uchwytami UBT... i UCD... Zaprawa iniekcyjna ZIO... Fire resistance clasification R120 Anchor types see test report W skład kompletu wchodzi: 1 pojemnik 300 ml lub 410 ml + 2 mieszalniki Mocowanie konstrukcji stalowych, szyn, regałów, konsol, bram, fasad, elementów okiennych do: cegły pełnej, kratówki, bloków pełnych wapienno-piaskowych, z betonu lekkiego i komórkowego, pustaków wapienno-piaskowych i ceramicznych, oraz w betonie zarysowanym i niezarysowanym ZIO... SYMBO Zawartość ml 1 ZIO , ZIO , UWAGA! Zaprawa iniekcyjna bez styrenu, do wklejania przy pomocy standardowych pistoletów do silikonu Zalety: Wysoka wytrzymałość zaprawy hybrydowej do najwyższych obciążeń we wszystkich materiałach budowlanych. Uniwersalny system do stosowania na palcu budowy.nadaje się do kotwienia prętów zbrojeniowych. Pierwszy na świecie system iniekcyjny z aprobatą do betonu, kotwienia prętów zbrojeniowych, bloków pełnych, pustaków i gazobetonu. Czas wiązania Temp. opakowania Czas żelowania Temperatura Czas (zaprawy) (montażu) podłoża wiązania -5 C - 0 C 24 godz. 0 C- +5 C 13 min. 0 C- +5 C 3 godz. + 5 C- +10 C 9 min. + 5 C- +10 C 90 min. +10 C- +20 C 5 min. +10 C- +20 C 60 min. +20 C- +30 C 4 min. +20 C- +30 C 45 min. +30 C- +40 C 2 min. +30 C- +40 C 30 min. kpl. Elastomer Bezstyrenowa, hybrydowa zaprawa winyloestrowa Na zamówienie: Wyciskacz podwójny do ZIO410 N 50 Gr. blachy [mm]: 0,5 0,7 1,0 1,2 1,5 2,0
